Piedziņas komplekts garāžas vārtiem līdz 11,4/12,6 m² NICE SPIDER800W ar iebūvētu Wi-Fi
| Produkta pieejamība: | līdz 3 dienām | Preces standarta kārtībā nosūtām 3 dienu laikā. |
|---|
līdz 3 dienām
295,75 € ar PVN
| Svars |
|---|
| 10 kg |
Produkta apraksts Piedziņas komplekts garāžas vārtiem līdz 11,4/12,6 m² NICE SPIDER800W ar iebūvētu Wi-Fi
- sekciju garāžas vārtiem līdz 2,6 m un platību 11,4 m²,
- izvirzītajiem paceļamajiem garāžas vārtiem līdz 3 m un platību 12,6 m²

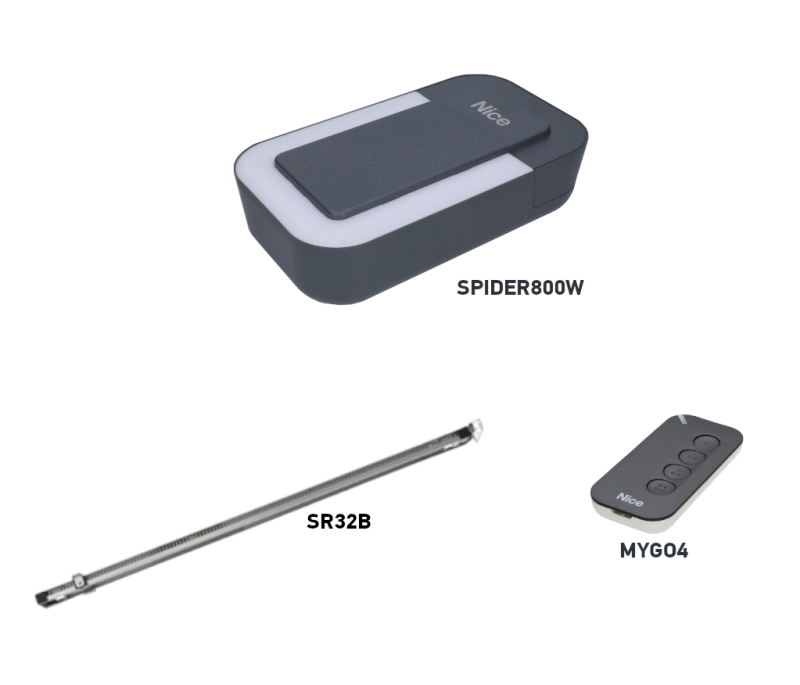

| Komplektā ietilpst: | NICE-SPIDER800W | |||
|---|---|---|---|---|
 |
1 × | NICE SPIDER800W piedziņa | ||
|
NICE SPIDER800W elektromehāniskā piedziņa sekciju garāžas vārtiem ar platību līdz 11,4 m², vai izvirzītajiem paceļamajiem garāžas vārtiem ar platību līdz 12,6 m². Motors ar iebūvētu vadības bloku un uztvērēju, kā arī Wi-Fi moduli vadībai, izmantojot lietotni. |
||||
 |
1 × | NICE MYGO4 tālvadības pults | NICE-MYGO4 | |
|
Tālvadības pults ar četrām pogām automātiskai vārtu vadībai no attāluma. Ar to var vadīt četras ierīces vai dot vienai ierīcei četru veidu komandas. |
Detalizēta informācija  |
|||
 |
1 × | SR32B zobsiksnas sliede, 3,2 m | NICE-SR32B | |
Iepriekš samontēta zobsiksnas sliede SR32B 3,2 m garumā. Sekciju vārtiem — orientējoši līdz 2,6 m; paceļamajiem vārtiem maksimālais augstums atkarīgs no konstrukcijas, skatiet piemērotības tabulu. | Detalizēta informācija |
|||
 |
1 × | NICE SPIDER800 montāžas instrukcija | ||
|
Montāžas instrukcija veiksmīgai uzstādīšanai ar ilustratīvām elektroinstalācijas shēmām, programmēšanas norādēm un tālvadības pults savienošanas pārī instrukcijām. |
Lejupielādēt |
|||
| 1 × | Montāžas piederumi | |||
|
Skrūves piedziņas stiprināšanai pie sliedes, montāžas kronšteini, avārijas atbloķēšanas trose u. c. |
||||
NICE SPIDER800W ir garāžas vārtu komplekts ar siksnas sliedi SR32B 3,2 m un vienu MYGO4. Tam ir iebūvēta vadības bloks MCU2, radio uztvērējs un Wi-Fi. Komplekts tiek darbināts no elektrotīkla 230 V AC.
Ar tērauda trosēm pastiprinātā siksna nodrošina klusu darbību. Vadības sistēma iemācās gala pozīcijas, spēku un palēninājumu, kā arī konstatē šķēršļus. Elektroapgādes pārtraukuma gadījumā vārtus atbloķē ar auklu un darbina manuāli.
Piederumi un vadība
Drošības elementus izvēlieties atbilstoši garāžas vārtu faktiskajiem riskiem. Šķēršļu noteikšana piedziņā neaizstāj fotoelementus, drošības malu vai spēku mērījumus, nododot instalāciju ekspluatācijā.
| Kas | Kāpēc | Tips |
|---|---|---|
| Vadības sistēma | Piedziņas iestatīšana, vadība un apkope; vadības plate ir iebūvēta. | |
| Sliede | Piedziņa pārvieto ratiņus ar sviru, un tai nepieciešama piemērota siksnas sliede. |
|
| Augstāki vārti | Sliedes pagarinājumu izvēlieties atbilstoši vārtu tipam, augstumam, laukumam un pretestībai. | |
| Uz augšu verami vārti | Uz augšu veramiem vārtiem ar pretsvaru nepieciešama atbilstoša sviras ģeometrija. |
|
| Fotoelementi | Šķēršļu noteikšana aizsargātajā zonā. Izvēlieties atbilstošu elektrisko saskarni. |
|
| Brīdinājuma signāllampa | Redzama vārtu kustības signalizācija, iespējams, arī ārējā antena. | |
| Tālvadības pults | Uztvērējs ir iebūvēts. Tālvadības pults jāieprogrammē tās atmiņā. |
|
| Rezerves barošana | Pēc akumulatora pievienošanas vadību var nodrošināt arī elektroapgādes pārtraukuma gadījumā. | |
| Servisa iestatīšana | Diagnostika un paplašināti iestatījumi, izmantojot BusT4. | |

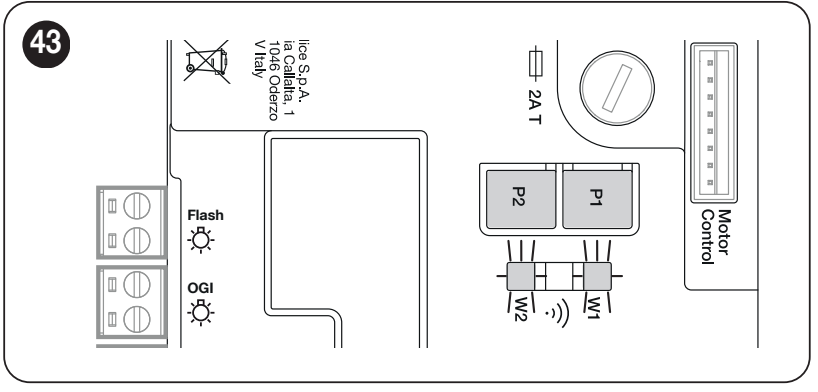

| Wi-Fi | Vadība ar tālruni un servisa konfigurēšana. |
|
SPIDER800W komplekta aprīkojums
Salīdziniet piedziņas veidu, ātrumu, vadību un konkrēto vārtu ierobežojumus. Lielāks spēks vai ātrums pats par sevi negarantē piemērotību. Drošības piederumus un rezerves barošanu izvēlas atsevišķi.
| Komplekts ar siksnu un Wi-Fi |
|---|
NICE SPIDER800W 800 N; SR32B 3,2 m un MYGO4. Iebūvēts Wi-Fi MCU2. |
Kādiem garāžas vārtiem piedziņa ir piemērota
Ar standarta sliedi SR32B aptuvenie izmēri ir atkarīgi no garāžas vārtu tipa. Tabulā norādītie izmēri ir platums × augstums. Piemērotību nosaka arī vārtu līdzsvarojums, berze un montāžas vieta.
| Vārtu tips | Aptuvenie izmēri | Nosacījums |
|---|---|---|
| Sekciju vārti | 4,4 × 2,6 m | Aptuveni 11,4 m². |
| Nepārkaramie paceļamie vārti | 4,2 × 2,4 m | SPA5; platība 10,08 m². |
| Pārkaramie paceļamie vārti | 4,2 × 3,0 m | SPA5; platība 12,6 m². |
| Paceļamie vārti ar atsperi | 4,2 × 3,0 m | Atkarībā no montāžas, bez SPA5; pārbaudiet kustības ceļu un līdzsvarojumu. |
Maksimālais spēks 800 N un nominālais spēks 400 N raksturo motora vilces spēku, nevis vārtu svaru kilogramos. Pārbaudot atbloķētus vārtus, atveriet un aizveriet tos ar roku visā kustības ceļā; nepieciešamais spēks nedrīkst pārsniegt 225 N. Piedziņa nedrīkst aizstāt bojātu atsperu vai nepareizi līdzsvarotu vārtu remontu.
Sliedes SR32B garums ir 3,2 m, un ratiņu lietderīgais gājiens ir 2,8 m. Vārtu augstums ir atkarīgs arī no to konstrukcijas un sviras. Augstākiem vārtiem var pievienot SR08B pagarinājumu par 0,8 m ar garāku siksnu; pie 4 m gājiena lietderīgais gājiens ir 3,5 m. Pagarinājums pats par sevi neapstiprina, ka tas ir piemērots lielākiem vai smagākiem vārtiem. Nosūtiet mums vārtu platumu, augstumu, tipu un nepieciešamo gājienu, izmantojot saziņas veidlapu.
Ciklu skaits un slodze
Viens cikls ir pilnīga atvēršana un aizvēršana. Tabulā norādītas maksimālās vērtības atkarībā no augstuma; vārtu pretestība tās vēl vairāk samazina. Piemēro arī kopējo ierobežojumu 50 cikli dienā un ne vairāk kā 4 minūtes nepārtrauktas darbības.
| Vārtu augstums | Cikli stundā | Pēc kārtas |
|---|---|---|
| Līdz 2 m | 20 | 10 |
| Virs 2 līdz 2,5 m | 15 | 7 |
| Virs 2,5 līdz 3 m | 12 | 5 |
| Virs 3 līdz 3,5 m | 10 | 4 |
Ja motora slodze ir līdz 250 N, ciklu skaits samazinās par 25 %, bet pie 250–400 N — par 42 %. Šie darba koeficienti neaizstāj manuālo pārbaudi ar 225 N ierobežojumu. Lielākas pretestības gadījumā jāpārbauda mehānika un piedziņas piemērotība. Termiskais ierobežojums var īslaicīgi bloķēt turpmāku kustību; ļaujiet piedziņai atdzist.
Sliedes un piedziņas montāža
Montējiet, kad vārti ir aizvērti, un atvienojiet gan elektrotīklu, gan rezerves akumulatoru. Vārtiem jāatveras vienmērīgi ar roku un pēc atvienošanas no ratiņiem jāpaliek līdzsvarotiem dažādās pozīcijās. Pirms montāžas atrisiniet ar slēdzenēm saistītas problēmas, ja tās traucē automātiskai kustībai. Atsperes un pretsvarus regulē kvalificēts tehniķis.
- Pārbaudiet vietu virs vārtiem, sliedes garumu, sienas un griestu izturību. Nodrošiniet piekļuvi piedziņai un atbloķēšanas auklai.
- Divdaļīgai sliedei iebīdiet abas daļas savienotājā līdz galam. Ja sliede jau ir samontēta, SR32B šis savienošanas solis nav jāveic. Pārbaudiet, vai ratiņi kustas vienmērīgi un brīvi.
- Uzlieciet motora galvu uz sliedes un nostipriniet ar komplektā iekļautajām skrūvēm. Saskaņā ar montāžas rasējumu galvu drīkst pagriezt arī par 90° attiecībā pret sliedes asi.
- Noregulējiet siksnas spriegojumu. Pārāk cieši nospriegota siksna var sabojāt piedziņu; vaļīga siksna rada troksni un neuzticamu kustību. Izmantojot pagarinājumu, lietojiet atbilstošu garāko siksnu.
- Nostipriniet priekšējo kronšteinu pietiekami izturīgā pamatnē un piekariet aizmugurējo daļu pie griestu kronšteiniem. Izlīdziniet sliedi un pievelciet visus stiprinājumus.
- Kad vārti ir aizvērti, atvienojiet ratiņus, uzstādiet vārtu kronšteinu sliedes asī un pievienojiet vilces sviru. Plānam panelim jābūt atbilstoši nostiprinātam; montāžai jāiztur piedziņas spēks bez deformācijas.

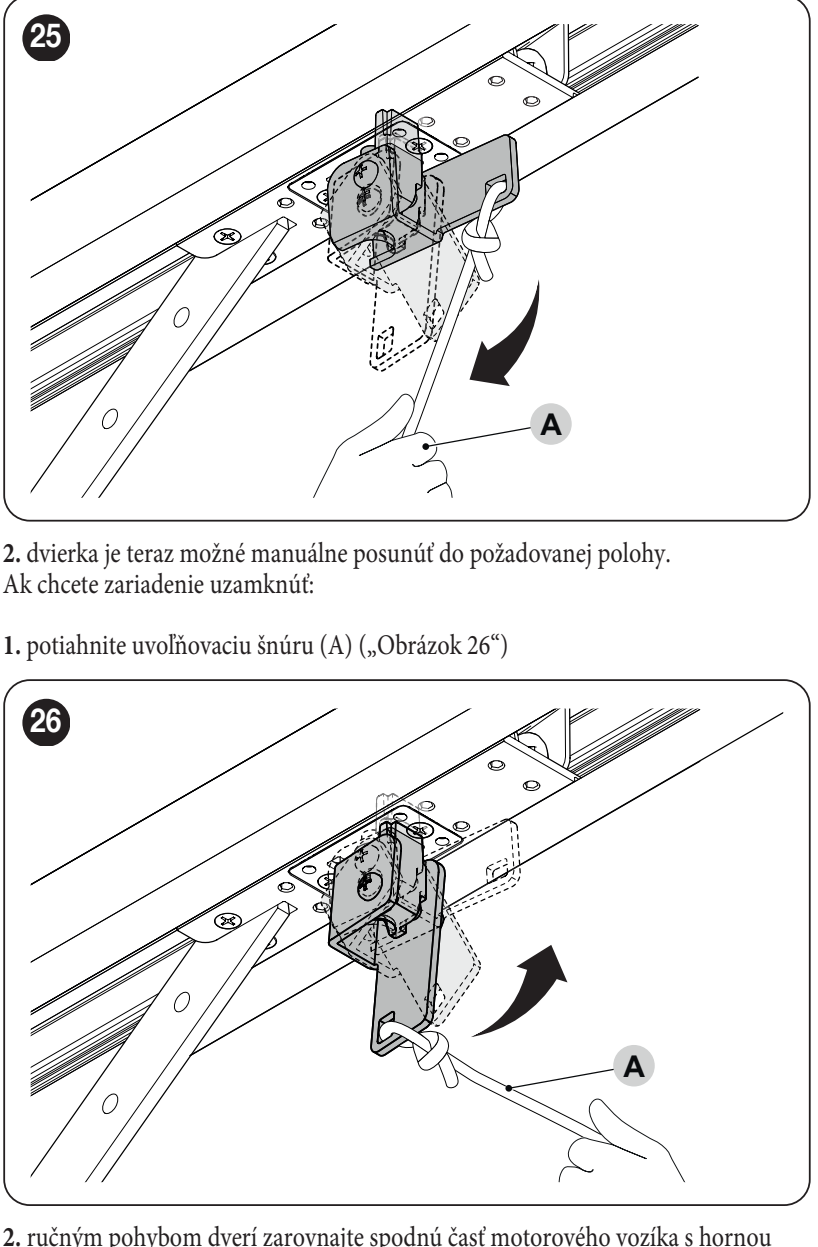

- Pabeidziet atbloķēšanas auklas uzstādīšanu. Ar roku izbrauciet visu kustības ceļu, pārbaudiet atstarpes un pirms iestatīšanas no jauna nofiksējiet ratiņus.

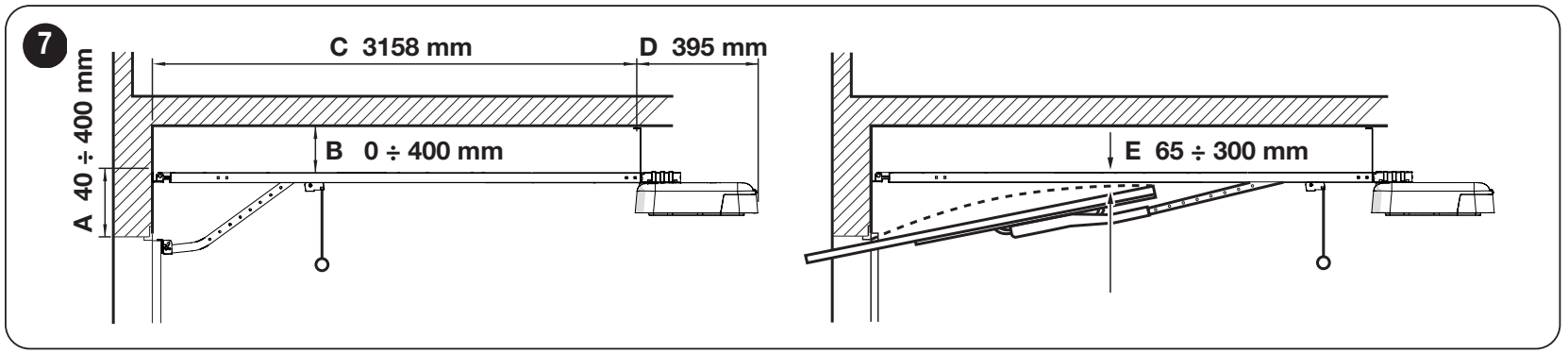

Norādītajā orientācijā:
- A = 40–400 mm
- B = 0–400 mm
- C = 3 158 mm

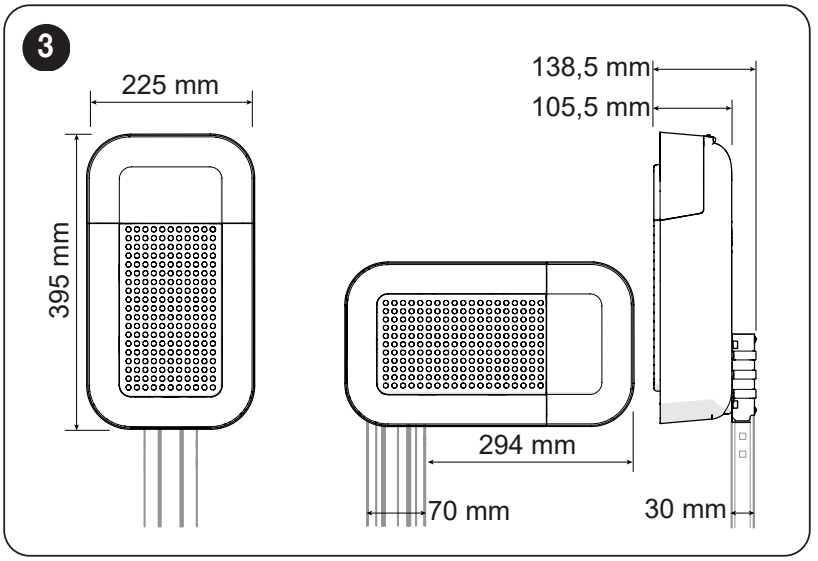

- D = 395 mm .
Paceļamajiem vārtiem ievērojiet E = 65–300 mm, proti, attālumu starp sliedi un vārtu augšējās malas augstāko punktu, tiem kustoties. Izmēri attiecas uz attēlā redzamo montāžas izvietojumu.
Elektroinstalācija un elektrotīkla barošana
Izmantojiet aizsargātu kontaktligzdu 230 V AC, 50/60 Hz ar aizsargvadītāju un iespēju droši atvienot. Nenogrieziet un nenoņemiet komplektā iekļauto barošanas kabeli vai kontaktdakšu. Piemērotu kontaktligzdu un tās pievadu ierīko elektriķis. Zemsprieguma vadus izvietojiet atsevišķi no elektrotīkla vadiem un nostipriniet, lai tie netiktu pakļauti stiepei vai saskarei ar kustīgām daļām.
| Savienojums | Kabelis / maksimālais garums |
|---|---|
| Pievads kontaktligzdai | 3 × 1,5 mm²; 30 m. Virs 30 m — vismaz 3 × 2,5 mm², kā arī automātikas zemējums saskaņā ar elektriķa projektu. |
| FLASH signāllampiņa | 2 × 0,5 mm²; 20 m. |
| Antena | Atsevišķs koaksiālais RG58; 10 m, ieteicamais garums — mazāks par 5 m. |
| Poga / atslēgas slēdzis | 2 kabeļi 2 × 0,5 mm² vai viens 4 × 0,5 mm²; 50 m. NO komandas kontakts ir bezpotenciāla. |
| BlueBUS fotoelementi | 2 × 0,7 mm²; 30 m; TX un RX paralēli, bez polaritātes. |
| Releja fotoelementi | 4 × 0,5 mm²; 30 m; atsevišķa barošana un drošības kontakts saskaņā ar pieslēguma shēmu. |
| STOP drošības mala | 2 × 0,5 mm²; 20 m. |
Tīkla barošanu nedrīkst pieslēgt piederumu ieejām. Kabeļa šķērsgriezums nemaina pieļaujamo strāvas patēriņu vai attiecīgās izejas spriegumu.

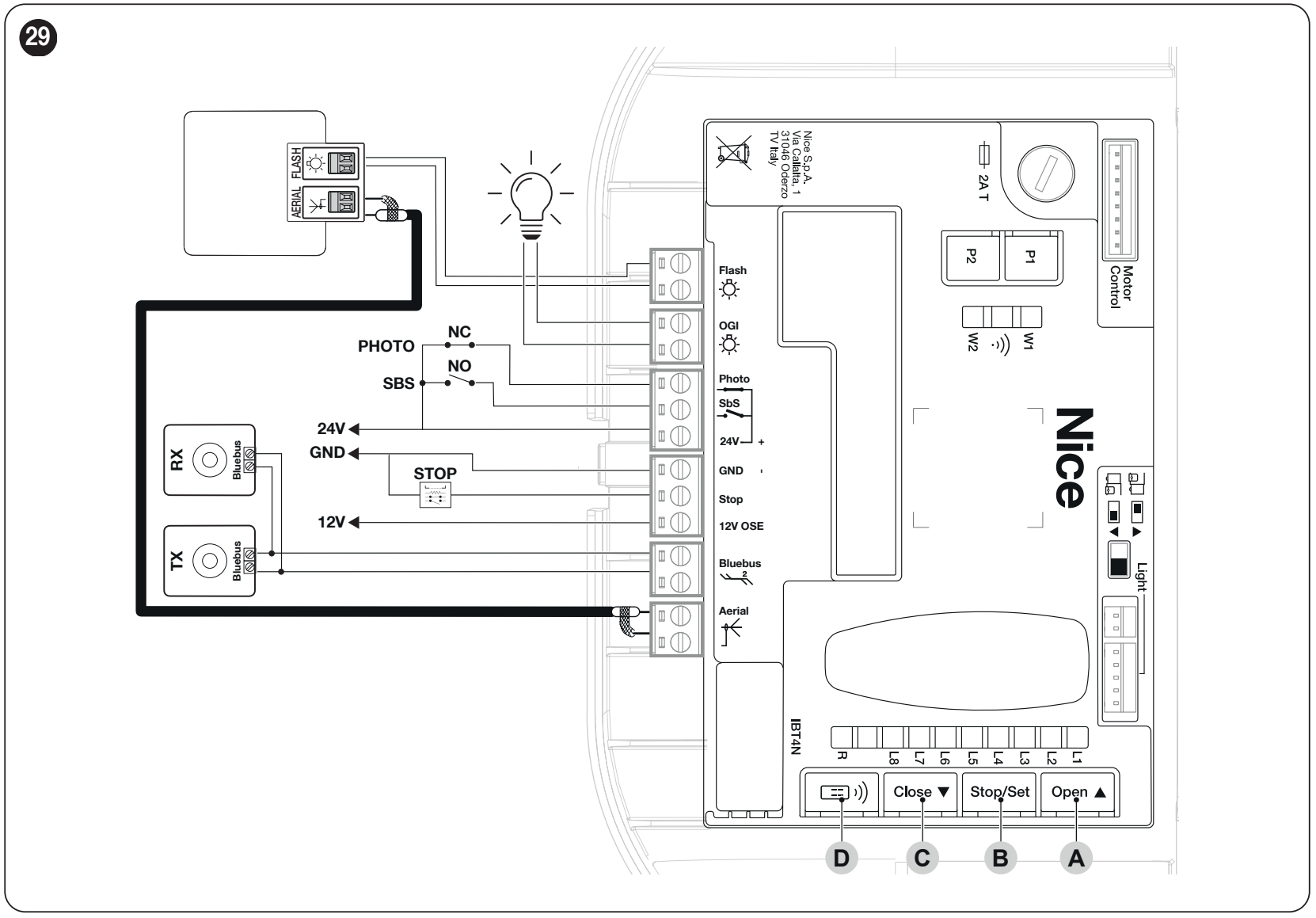

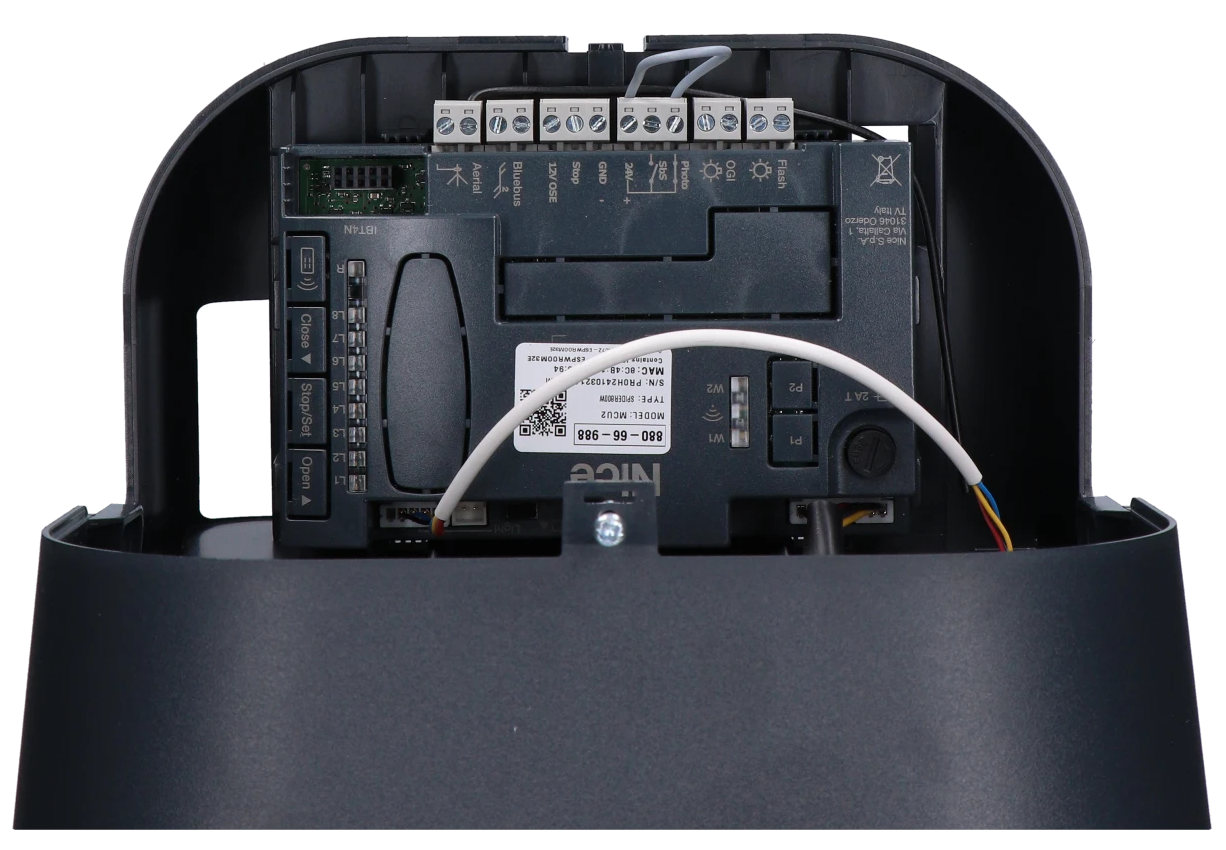

Vadības plate, spailes un polaritāte
SPIDER800W ir iebūvēta MCU2 vadības ierīce ar BlueBUS un programmēšanas LED L1–L8. Šai versijai ir arī iebūvēts Wi-Fi.
| Spaile | Funkcija un pieslēgums |
|---|---|

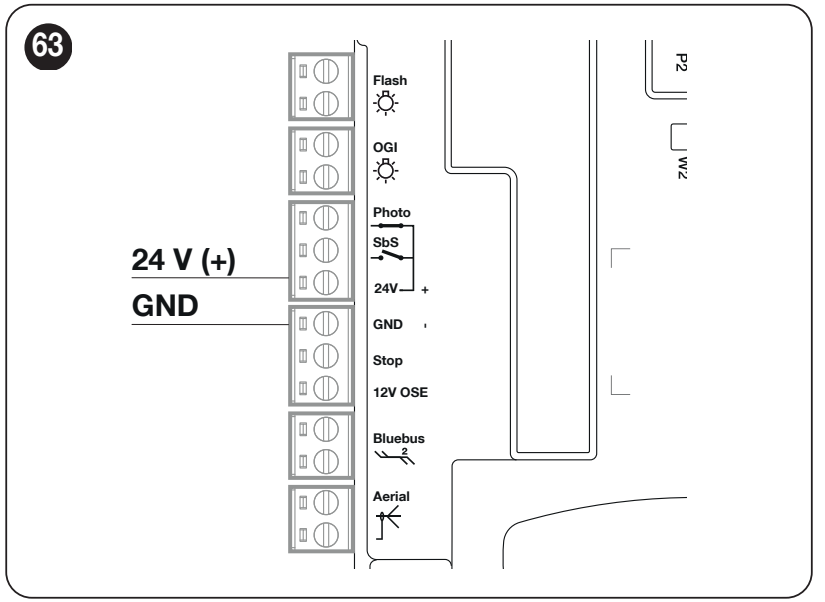

| 24 V / GND | 24 V ir pluss (+), GND ir mīnuss (−). Palīgbarošana 24 V DC, pielaide −30 % / +50 %, kopā ne vairāk kā 100 mA. |
| BlueBUS | Divvadu barošana un saderīgu ierīču sakari; EPMB tiek pieslēgti paralēli. Bez polaritātes +/−. |
| PHOTO | Bezpotenciāla NC atvērējkontakts starp PHOTO un 24 V (+). Releja fotoelementiem nepieciešama atsevišķa barošana 24 V (+) / GND (−). |
| SbS | Bezpotenciāla NO poga starp SbS un 24 V (+); īslaicīga kontakta aizvēršana nosūta pakāpeniskas vadības komandu. |
| STOP / GND | Drošības ieeja STOP attiecībā pret GND. NO, NC vai 8,2 kΩ veidu apgūst palaišanas laikā. Pašam kontaktam nav polaritātes. |

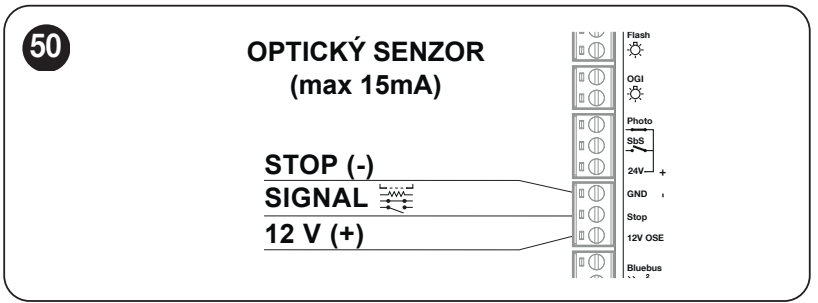

| 12 V OSE / STOP / GND | Optiskā drošības mala: 12 V OSE = pluss (+), STOP = signāls, GND = mīnuss (−). Barošana 12 V DC, ne vairāk kā 15 mA. Pieslēdziet tikai atbilstošu OSE drošības malu saskaņā ar tās instrukciju. |
| FLASH / OGI | Atsevišķas divpolu izejas, standarta spriegums 24 V DC, ne vairāk kā 10 W katrai izejai. FLASH paredzēts bākugunij, OGI — atvēršanas indikatoram. Funkcija ir atkarīga no iestatījuma. |
| AERIAL | Antenas koaksiālā ieeja: centrālais vads un ekrāns saskaņā ar shēmu; tā nav piederumu barošana. |
Poga, atslēgas slēdzis vai relejs
Pie SbS pieslēdziet tikai bezpotenciāla NO kontaktu, piemēram, vadības moduļa pogu vai releju. Kontakts savieno SbS un 24 V (+). Nepievadiet moduļa izejas spriegumu komandas ieejai. Ja modulim nepieciešama barošana, izmantojiet atsevišķi 24 V (+) un GND (−) un ievērojiet kopējo 100 mA ierobežojumu.
Drošības mala un STOP ieeja
STOP aptur kustību un veic īsu reversu. Mainot drošības ierīci, atkārtoti jāveic ierīču apmācība. Vairākus NO kontaktus pieslēdz paralēli, NC kontaktus — virknē. 8,2 kΩ drošības malas un to kombinācijas pieslēdziet saskaņā ar konkrēto shēmu; parasts slēdzis nenodrošina tādu pašu kļūmju uzraudzības līmeni kā uzraudzīta drošības mala.
Fotoelementu pieslēgšana
Vienkāršam divvadu pieslēgumam izvēlieties NICE EPMB ar BlueBUS. Pieslēdziet abus vadus gan no TX, gan RX paralēli BlueBUS spaiļu pārim. Šai kopnei nav polaritātes; marķējumi 24 V (+) / GND (−) attiecas uz citām spailēm.

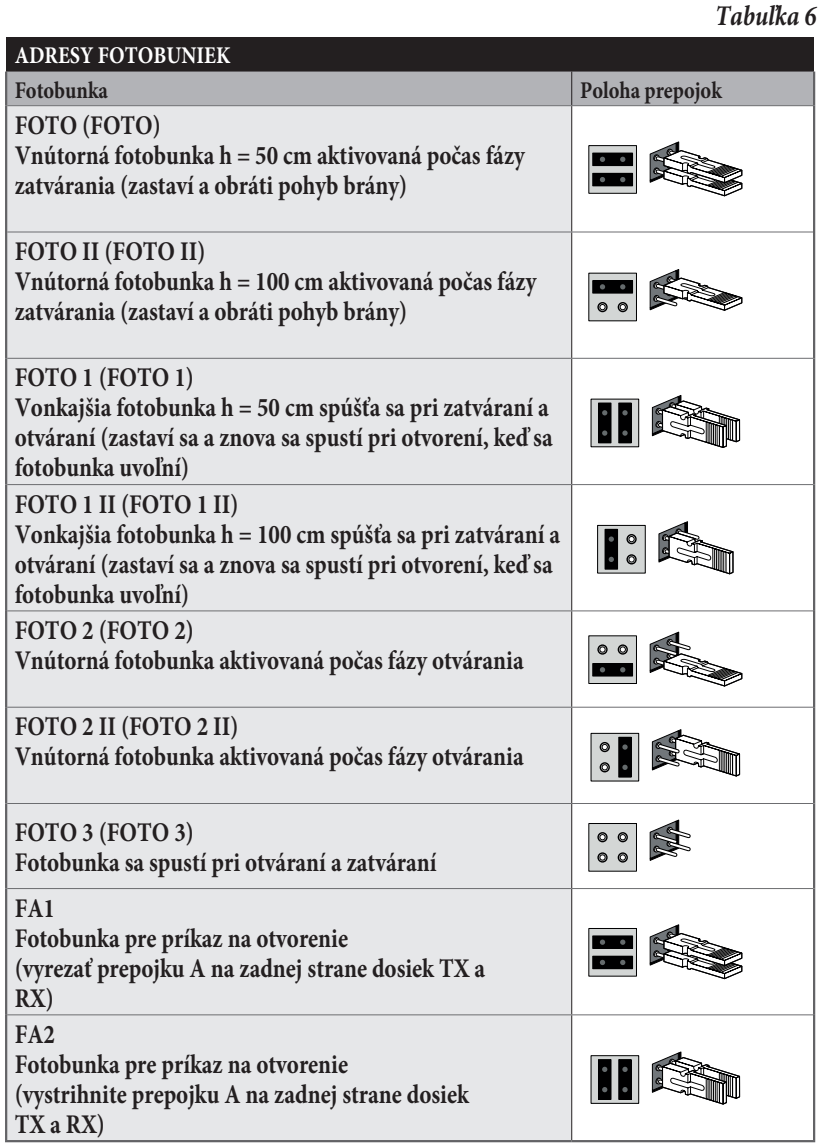

- Pie atvienotas barošanas iestatiet vienādu adresi ar džemperiem gan TX, gan RX vienā pārī. Katram nākamajam pārim jābūt citai adresei.
- Nostipriniet un izlīdziniet TX pret RX, pēc tam pieslēdziet BlueBUS. Funkciju un uzstādīšanas augstumu izvēlieties atbilstoši aizsargājamajai zonai.
- Pēc pieslēgšanas vai adrešu maiņas veiciet ierīču apmācību un atsevišķu drošības pārbaudi.

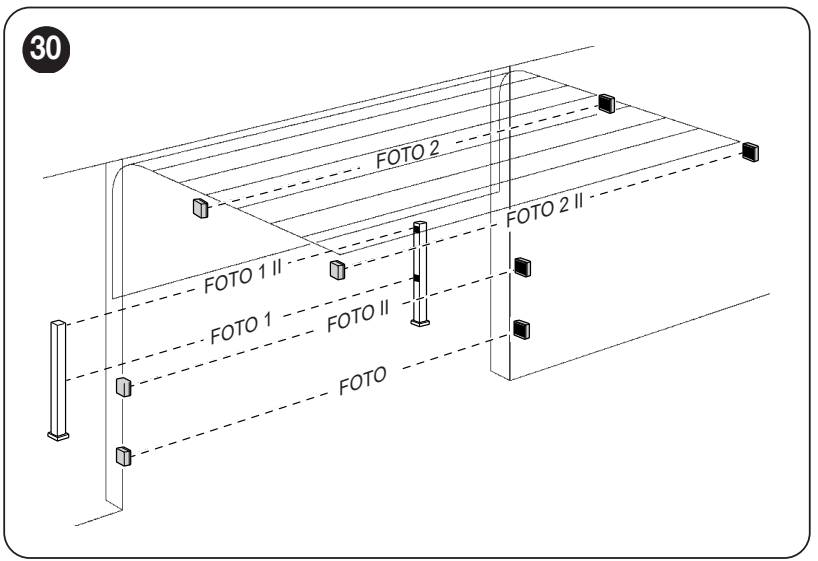

| Adrese | Novietojums un reakcija |
|---|---|
| PHOTO / PHOTO II | Iekšējais fotoelements 50 / 100 cm augstumā; aizvēršanas laikā aptur un apgriež kustības virzienu. |
| PHOTO 1 / PHOTO 1 II | Ārējais fotoelements 50 / 100 cm augstumā; aptur kustību gan atvēršanas, gan aizvēršanas laikā un pēc šķēršļa novākšanas atsāk atvēršanu. |
| PHOTO 2 / PHOTO 2 II | Iekšējā aizsardzība, aktīva atvēršanas laikā; izvietojums atbilstoši rasējumam. |
| PHOTO 3 | Aizsardzība atvēršanas un aizvēršanas laikā; izvēlieties atbilstoši faktiskajam riskam un izvietojumam. |
Blakus nenovietojiet pārus ar adresēm PHOTO / PHOTO 2, PHOTO II / PHOTO 3, PHOTO 1 / PHOTO 2 II, lai tie netraucētu cits citam. Fotoelementi, ko izmanto kā atvēršanas komandu, neaizstāj drošības fotoelementu pāri.
Releja fotoelementi pie PHOTO
Ar EPM bez testēšanas: gan TX, gan RX 1 = pluss, 2 = mīnuss. Barojiet tos no spailēm 24 V (+) un GND (−). RX izmantojiet 4 – COM un 5 – NC starp 24 V (+) un PHOTO. Spaile 3 ir NO; tā netiek izmantota PHOTO drošības ieejai. Palīgbarošanas kopējais strāvas patēriņš nedrīkst pārsniegt 100 mA.

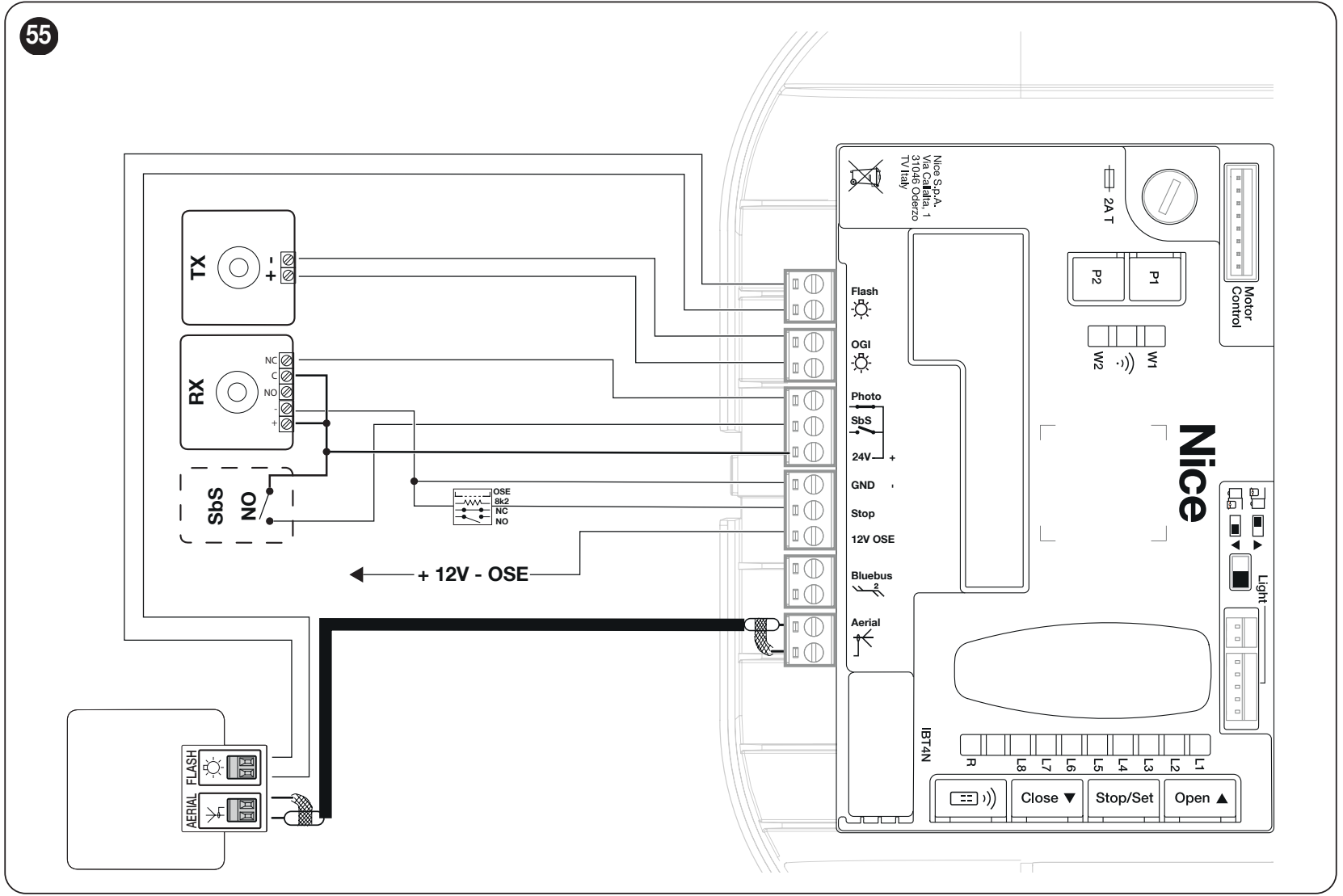

Releja fotoelementi ar PHOTOTEST testu
Pārbaudītajam pieslēgumam TX barojiet no pāra OGI, RX paliek pie 24 V (+) / GND (−). Ja shēmā zemāk plate ir orientēta precīzi šādi, augšējā OGI spaile ir mīnuss (−), apakšējā – pluss (+). EPM spailēs 1 (+), 2 (−); RX spailes 4 – COM un 5 – NC jāpievieno starp 24 V (+) un PHOTO. OGI nodrošina 24 V DC, maks. 10 W. Nesajauciet šos vadus ar FLASH izeju.
Iestatiet II/L5 līmeni uz vērtību LED L2 – PHOTOTEST un vēlreiz apmāciet ierīces. Pirms kustības vadības bloks pārbauda fotoelementu reakciju; neveiksmīga testa gadījumā manevrs tiek bloķēts. BlueBUS EPMB gadījumā šo releja pieslēguma paņēmienu neizmanto.
Bākuguns FLASH, apgaismojums un antena
NICE ELDC pievienojiet to ar spaiļu bloku, kas marķēts ar FLASH pie MCU2 FLASH spaiļu pāra; standarta izeja ir 24 V DC, maks. 10 W. Izejas funkcija atbilstoši jāiestata, izmantojot programmēšanu. Šīm spailēm nedrīkst pieslēgt 230 V tīkla bākuguni.
Pieslēdzot bākuguni FLASH spaiļu pārim, ievērojiet pieslēgtās ierīces marķējumu. Šajā ELDC detaļattēlā polu secība nav norādīta; nepārnesiet uz to 24 V / GND palīgspaiļu bloka orientāciju. Ieeja AERIAL uz ELDC ir paredzēta atsevišķai antenai: pievienojiet koaksiālo kabeli pie vadības bloka antenas savienotāja, kā parādīts attēlā. Nesajauciet antenu ar bākuguns barošanu.
Piedziņai ir arī iebūvēts garāžas LED apgaismojums. OGI izeja ir paredzēta arī ārējai atvēršanas indikācijai; mainot tās funkciju, pārbaudiet OGI iestatījumu un slodzi.
Pirmā palaišana un apmācīšana
Vispirms pabeidziet mehānisko montāžu un pieslēgšanu, nostipriniet ratiņus un atbrīvojiet visu kustības zonu. Pārbaudiet STOP, fotoelementus un pareizo kustības virzienu. Pozīciju apmācīšana, spēka apmācīšana un tālvadības pults sapārošana ir atšķirīgas darbības.
Pirms pirmās ieslēgšanas novietojiet nostiprinātos vārtus aptuveni sliedes vidū. Ja vadības bloks ir jauns un nav iestatīts, 4 sarkani BlueBUS mirgojumi ir parasts brīdinājums, kas norāda uz konfigurācijas trūkumu. Miera stāvoklī bākugunij un iekšējam apgaismojumam jābūt izslēgtiem; standarta montāžā virziena selektors ir kreisajā pusē.
1. BlueBUS un STOP apmācīšana
- Ieslēdziet barošanu. Pirmās palaišanas laikā mirgo L1 un L2; atpazīšanu veiciet arī bez pievienotiem piederumiem.
- Vienlaikus turiet nospiestas pogas OPEN + STOP/SET aptuveni 3 s. Atlaidiet, kad L1 un L2 sāk ātri mirgot.
- Pagaidiet, līdz process ir pabeigts. STOP jādeg, bet L1 un L2 nodziest. Pirmajā uzstādīšanas reizē sāk mirgot L3 un L4: jāiegaumē pozīcijas.
Ja maināt virzienu ar plates pagriežamo slēdzi, iestatiet to, kad barošana ir atvienota, atbilstoši piedziņas izvietojumam, un vēlreiz apmāciet ierīces. Virziena maiņa stājas spēkā tikai pēc šīs apmācīšanas; to nemaina, samainot vietām drošības piederumu vadus.
2. Atvēruma un aizvēruma pozīciju saglabāšana
- Turiet nospiestas pogas STOP/SET + CLOSE aptuveni 3 s. Sāk mirgot L1.
- Ar OPEN / CLOSE pogām iestatiet vēlamo pilnīgas atvēršanas pozīciju. Turiet nospiestu pogu STOP/SET 3 s; L1 deg, un atvērtā pozīcija A1 ir saglabāta. Atlaidiet pogu.
- Kamēr mirgo L8, ar OPEN / CLOSE pārvietojiet vārtus līdz pilnīgam aizvērumam pie grīdas. Turiet nospiestu pogu STOP/SET 3 s; L8 deg. Atlaidiet pogu; programmēšanas LED nodziest.
- Dodiet komandu SbS vai OPEN. Piedziņa veiks pilnu spēka automātiskās apmācīšanas ciklu.
Katram solim, kurā tiek dota kustības komanda, laika ierobežojums ir 60 s; ja tas tiek pārsniegts, sāciet pozīciju iestatīšanu no jauna. Starpstāvokļus, palēnināšanu un daļēju atvēršanu vadības bloks aprēķina pats; to detalizētāku maiņu var veikt, izmantojot servisa saskarni.
Spēka apmācīšana un pirmā kustības pārbaude
Spēka apmācīšanas laikā automātiski tiek veikts atvēršanas un aizvēršanas manevrs ar palielinātu spēku. Šajā laikā turiet cilvēkus un priekšmetus tālāk no vārtiem. Mirgojošs iekšējais apgaismojums norāda, ka notiek apmācīšana. Pēc pozīciju, ātruma vai virziena maiņas vai mehānikas atslogošanas spēks jāapmāca no jauna.
Ja process tiek pārtraukts ar STOP, fotoelementu vai strāvas padeves pārtraukuma dēļ, novērsiet cēloni un atsāciet apmācīšanu, dodot nākamo SbS / OPEN / CLOSE komandu.
Pārbaude pirms nodošanas ekspluatācijā
- Kad barošana ir atvienota un ratiņi atbloķēti, ar rokām atveriet un aizveriet vārtus; spēks visā kustības ceļā nedrīkst pārsniegt 225 N. Pēc tam atkal nostipriniet ratiņus.
- Atkārtojiet atvēršanu un aizvēršanu; vārtiem bez aizķeršanās un kronšteinu deformēšanas jāsasniedz saglabātās pozīcijas.
- Pārbaudiet palēnināšanu gala pozīciju tuvumā, siksnas atslābināšanu pēc apstāšanās, manuālo atbloķēšanu un atkārtotu nostiprināšanu.
- Pārtrauciet katru fotoelementu pie TX, pie RX un stara vidū; pārbaudiet, vai drošības reakcija ir pareiza. Pārbaudiet visas STOP ierīces.
- Tehniķim jāmēra trieciena spēki un jāpārbauda visu vārtu drošība. Lielāku spēku nedrīkst izmantot, lai kompensētu sliktu mehānisko darbību. Pēc spēka maiņas mērījumi jāveic atkārtoti.
- Sniedziet lietotājam norādījumus par lietošanu, atbloķēšanu un apkopi. Ejiet cauri tikai pilnībā atvērtiem un nekustīgiem vārtiem.
MCU2 programmēšana
Uz plates izmantojiet pogas OPEN, STOP/SET, CLOSE un LED L1–L8. Programmējiet, kad vārti nekustas. Izvēlētās funkcijas LED īss mirgojums norāda uz OFF, bet ilgāks – uz ON. Pēc spēka vai jutības maiņas vēlreiz pārbaudiet vārtu drošību.
I līmenis – funkcijas ON / OFF
- Turiet nospiestu STOP/SET, līdz sāk mirgot L1, pēc tam atlaidiet pogu.
- Ar OPEN / CLOSE pārvietojiet mirgojošo LED uz vēlamo funkciju.
- Īsi nospiediet STOP/SET, lai pārslēgtu ON / OFF. Ja nepieciešams, iestatiet nākamo funkciju.
- Lai saglabātu iestatījumus un izietu, nogaidiet 20 s, nenospiežot nevienu pogu.
| LED – funkcija | Nozīme / rūpnīcas iestatījums |
|---|---|
| L1 – automātiska aizvēršana | ON: pēc atvēršanas vārti aizveras pēc II/L1 līmenī iestatītās pauzes. OFF: gaida komandu. Rūpnīcas iestatījums: OFF. |
| L2 – aizvēršana pēc fotoelementu aktivizēšanas | ON: pēc fotoelementa atbrīvošanas tiek ieturēta 5 s pauze. Ja aktivizēta automātiskā aizvēršana, pēc staru kūļa atbrīvošanas atvēršana var tikt pārtraukta; ja tā nav aktivizēta, vārti pilnībā atveras un pēc 5 s aizveras. STOP atceļ šo turpmāko darbību. Rūpnīcas iestatījums: OFF. |
| L3 – Vienmēr aizvērt | ON: pēc barošanas atjaunošanas, ja konstatēti atvērti vārti, 5 s iepriekš mirgo un aizver vārtus. Rūpnīcas iestatījums: OFF. |
| L4 – Gaidstāves režīms | ON: pēc 1 minūtes bezdarbības izslēdz daļu elektronikas; BlueBUS indikators mirgo lēni. Ņemiet vērā pievienoto ierīču barošanu. Rūpnīcas iestatījums: OFF. |
| L5 – Aizsardzība pret neatļautu atvēršanu | ON: konstatējot piespiedu atvēršanu, aizver vārtus. Paziņojumiem lietotnē nepieciešama saderīga saskarne un attiecīgs iestatījums. Rūpnīcas iestatījums: OFF. |
| L6 – Iepriekšēja mirgošana | ON: bākuguns mirgo 3 s pirms kustības sākuma. Rūpnīcas iestatījums: OFF. |
| L7 – Iekšējā radio uztvērēja izslēgšana | ON: iekšējais uztvērējs ir deaktivizēts, piemēram, izmantojot ārējo OXI/OXIBD. OFF: iebūvētais radio uztvērējs ir aktīvs. Rūpnīcas iestatījums: OFF. |
| L8 – Viegli / smagi vārti | ON: iestatījums viegliem vārtiem. OFF: iestatījums smagiem vārtiem. Maina spēka, jutības un ātruma vērtību grupu; pēc tam jāveic spēka apmācība. Rūpnīcas iestatījums: OFF. |
II līmenis – regulējamās vērtības
- Turiet nospiestu STOP/SET, līdz sāk mirgot L1; pēc tam atlaidiet.
- Ar OPEN / CLOSE izvēlieties parametra ieejas LED.
- Turiet nospiestu STOP/SET. Pēc aptuveni 3 s iedegsies tā pašreizējās vērtības LED. Joprojām turot nospiestu STOP/SET, ar OPEN / CLOSE izvēlieties citu vērtības LED.
- Atlaidiet STOP/SET. Iestatiet nākamo parametru vai uzgaidiet 20 s neko nenospiežot, lai saglabātu iestatījumu un izietu.
Treknrakstā norādīta rūpnīcas vērtības LED. Vieglo/smago vārtu iestatījums vai iestatīšana, izmantojot apkopes saskarni, var mainīt dažas vērtības; noteicošā ir pašreizējā indikācija uz plates.
| Ieejas LED – nosaukums un apraksts | Iestatījuma LED – vērtība |
|---|---|
| L1 – Pauze Automātiskās aizvēršanas laiks; darbojas, ja I/L1 ir ON. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – SbS komanda Pakāpeniskās vadības ieejas un pirmās radio komandas secība. L4, L5, L7 un L8 režīmi maina arī OPEN / CLOSE komandas. | L1 – atvērt – apturēt – aizvērt – apturēt L2 – atvērt – apturēt – aizvērt – atvērt L3 – atvērt – aizvērt – atvērt – aizvērt L4 – kopējā vadība L5 – kopējā vadība 2; turēšana ilgāk par 2 s = STOP L6 – SbS 2; turēšana ilgāk par 2 s = daļēja atvēršana L7 – kustība tikai tik ilgi, kamēr tiek turēta komanda L8 – atvēršana pusautomātiska, aizvēršana, turot komandu |
| L3 – Ātrums Maksimālā ātruma procentuālā daļa. Pēc izmaiņām spēka apmācība jāveic no jauna. | L1 – 30 % L2 – 44 % L3 – 58 % L4 – 72 % L5 – 86 % L6 – 100 % L7 – atvēršana V4 (72 %), aizvēršana V2 (44 %) L8 – atvēršana V6 (100 %), aizvēršana V4 (72 %) |
| L4 – FLASH (OUT1) Izvades funkcijai jāatbilst pieslēgtajai slodzei. Izvade 24 V DC, maks. 10 W. | L1 – vārtu atvērtības indikators L2 – aktīvs, kad vārti ir aizvērti L3 – aktīvs, kad vārti ir atvērti L4 – brīdinājuma bākuguns L5 – elektriskais aizbīdnis L6 – elektriskā slēdzene L7 – magnētiskā slēdzene L8 – apkopes indikācija |
| L5 – OGI (OUT2) Otrā izvade 24 V DC, maks. 10 W; fotoelementu pārbaudei nepieciešams pareizs TX pieslēgums un atkārtota apmācība. | L1 – OGI atvērtu vārtu indikators L2 – PHOTOTEST L3 – vārtu stāvoklis L4 – garāžas apgaismojums L5 – radio kanāls 1 L6 – radio kanāls 2 L7 – radio kanāls 3 L8 – radio kanāls 4 |
| L6 – Motora spēks Regulēšanas vērtības %: atvēršana / aizvēršana. Tā nav trieciena laikā izmērītā spēka vērtība. | L1 – 60 / 30 % L2 – 60 / 40 % L3 – 70 / 40 % L4 – 70 / 50 % L5 – 80 / 50 % L6 – 80 / 60 % L7 – 90 / 70 % L8 – 90 / 80 % |
| L7 – Jutība pret šķēršļiem Jutības pakāpes atvēršanai / aizvēršanai; tās nav ņūtonos. | L1 – izslēgta L2 – 10 / 20 L3 – 20 / 30 L4 – 30 / 40 L5 – 40 / 50 L6 – 50 / 60 L7 – 60 / 70 L8 – 70 / 80 |
| L8 – Mehānisma atslogošana Īsa kustības virziena maiņa atbrīvo spriegojumu pēc aizvēršanās. Pēc izmaiņām jāveic spēka apmācība. | L1 – bez atslogošanas L2 – minimāla L3 – 3. starplīmenis L4 – 4. starplīmenis L5 – 5. starplīmenis L6 – 6. starpposms L7 – 7. starpposms L8 – maksimums |
Ja iestatīšanas laikā vienlaikus mirgo L1 un L8, pašreizējā vērtība ir ārpus plates izvēlnes diapazona, piemēram, pēc iestatīšanas, izmantojot servisa saskarni. Pārbaudiet šo iestatījumu vai ar pogām OPEN / CLOSE izvēlieties piemērotu vērtību no izvēlnes.
Tālvadības pultis un savienošana pārī
Uztvērējs ir iebūvēts. MYGO4 no komplekta jāsaglabā atmiņā. MCU2 darbojas ar O-Code un BD, un 1. režīmā atmiņā var saglabāt 100 tālvadības pultis; pievienojot nākamo tālvadības pulti, pārbaudiet kodējumu, nevis tikai 433,92 MHz frekvenci.
1. režīms – visas pogas
- Turiet nospiestu RADIO, līdz iedegas zaļā LED R, pēc tam atlaidiet pogu.
- Līdz 10 s turiet nospiestu jebkuru vienvirziena tālvadības pults pogu. Atlaidiet, kad R pirmo reizi no trim reizēm iemirgojas zaļā krāsā.
- Ar divvirzienu tālvadības pulti nospiediet un uzreiz atlaidiet pogu; saglabāšanu apstiprina trīs zaļi R mirgojumi un īsa saderīgās tālvadības pults vibrācija.
| Poga 1. režīmā | Komanda |
|---|---|
| 1 | Secīga komanda SbS |
| 2 | Daļēja atvēršana |
| 3 | Atvērt |
| 4 | Aizvērt |
2. režīms – viena poga
Nospiediet un atlaidiet RADIO n reizes atbilstoši komandas numuram. LED R atkārtos šo skaitu. 10 sekunžu laikā saglabājiet izvēlēto tālvadības pults pogu tāpat kā iepriekš; lai iestatītu nākamo pogu, atkārtojiet šo darbību.
| RADIO nospiešanas reižu skaits | Komanda |
|---|---|
| 1 | SbS |
| 2 | Daļēja atvēršana 1 |
| 3 | Atvērt |
| 4 | Aizvērt |
| 5 | STOP |
| 6 | SbS kopīgajai ieejai |
| 7 | SbS ar augstu prioritāti |
| 8 | Daļēja atvēršana 2 |
| 9 | Daļēja atvēršana 3 |
| 10 | Atvērt un bloķēt automātisko darbību |
| 11 | Aizvērt un bloķēt automātisko darbību |
| 12 | Bloķēt automātisko darbību |
| 13 | Atbloķēt automātisko darbību |
| 14 | Apgaismojums – taimeris |
| 15 | Apgaismojums – ieslēgt/izslēgt |
MCU2 gadījumā augstas prioritātes poga var vadīt arī bloķētu automātisko darbību. Ikdienas vadībai izmantojiet SbS; bloķēšanas komandas izvēlieties tikai tad, ja šī funkcija ir nepieciešama.
Tālvadības pults pievienošana, izmantojot jau esošu pulti
Veiciet šo procedūru piedziņas uztveršanas zonā un tikai tad, ja mācīšanās funkcija ir atļauta. Attiecas uz vienvirziena tālvadības pultīm.
- Turiet nospiestu vajadzīgo pogu jaunajā tālvadības pultī 7 s un atlaidiet.
- Lēni trīs reizes nospiediet un atlaidiet saglabāto pogu sākotnējā tālvadības pultī.
- Vienreiz nospiediet un atlaidiet to pašu pogu jaunajā tālvadības pultī, ko nospiedāt pirmajā darbībā.
Radio atmiņas dzēšana
Tiks dzēstas visas saglabātās tālvadības pultis. Turiet nospiestu RADIO arī pēc tam, kad iedegas un pēc tam nodziest LED R. Nākamajā mirgošanas reizē atlaidiet tieši pie piektā mirgojuma. Veiksmīgu dzēšanu apstiprinās pieci ātri mirgojumi. Radio atmiņas dzēšana ir atsevišķa darbība, kas atšķiras no vadības bloka atiestatīšanas.
Divvirzienu tālvadības pultīm saskaņā ar to instrukciju jāizdzēš arī raidītāja pusē saglabātā savienošana pārī.
Vienas tālvadības pults vai pogas dzēšana
- Turiet nospiestu RADIO, līdz zaļā R iedegas un pēc tam nodziest; tad atlaidiet RADIO.
- Vienvirziena tālvadības pults: turiet nospiestu tās saglabāto pogu. Atlaidiet to, kad R pirmo reizi no piecām reizēm ātri iemirgojas zaļā krāsā.
- Divvirzienu tālvadības pults: īsi nospiediet un atlaidiet tās saglabāto pogu. Dzēšanu apstiprina pieci ātri zaļi R mirgojumi.
1. režīmā tiek dzēsta visa tālvadības pults. 2. režīmā tiek dzēsta tikai izmantotā poga; pārējās pogas dzēsiet atsevišķi.
Attālinātās mācīšanās atspējošana
- Atvienojiet elektrotīklu un rezerves barošanu un uzgaidiet 10 s. Turiet nospiestu RADIO un atjaunojiet barošanu.
- Kad tiek paziņots par saglabātajām tālvadības pultīm, atlaidiet RADIO tieši pēc otrā īsā oranžā R mirgojuma.
- 5 sekunžu laikā ar īsiem RADIO nospiedieniem izvēlieties stāvokli: R nedeg = nav bloķēšanas; sarkans = aizliegts piedziņas uztveršanas zonā pievienot jaunu tālvadības pulti, izmantojot jau saglabātu pulti; zaļš = aizliegts pievienot, izmantojot atļaujas kodu; oranžs = abi aizliegumi.
- 5 sekunžu laikā nospiediet jau pārī savienotā raidītāja saglabāto pogu, lai saglabātu izvēlēto stāvokli.
Šis iestatījums bloķē izvēlētos attālinātās pievienošanas veidus. Savienošana pārī ar pogu RADIO uz plates ir atsevišķa procedūra; iekšējā radio izslēgšana atspējo visu iebūvēto uztvērēju.
Wi-Fi ierīcē SPIDER800W un lietotne MyNice
Wi-Fi ir iebūvēts MCU2; šī komplekta pamatpieslēgumam nav papildus jāiegādājas BiDi-WiFi. Modulis izmanto 2,4 GHz (802.11 b/g/n). Lietotāja lietotne MyNice ir paredzēta vadībai, MyNice Pro – tehniķu veiktai iestatīšanai un apkopei. Lietotni varat lejupielādēt tālruņa lietotņu veikalā.
- Kad vārti ir uzstādīti un droši pārbaudīti, ieslēdziet piedziņu un pārbaudiet barošanas LED W1.
- Lietotnē atveriet Wi-Fi saskarnes vai piederuma pievienošanas sadaļu un izpildiet vedņa norādījumus. Konfigurēšanas laikā tālrunim un piedziņai jābūt piemērotiem savienojuma apstākļiem.
- Izvēlieties mājas 2,4 GHz tīklu un ievadiet tā piekļuves datus. Attālinātai vadībai nepieciešams aktīvs savienojums ar internetu un Nice pakalpojumu.
- Pārbaudiet vārtu statusu un vadību. Tālruņa komanda var iedarbināt vārtus; drošības ierīcēm jāpaliek darba kārtībā.
| W2 / W1 | Nozīme un darbība |
|---|---|
| Zaļa / zaļa | Normāla darbība; tālrunis ir savienots. |
| Zaļa / 8 ātri zaļi mirgojumi | Lietotne pieprasīja ierīces pagaidu identifikāciju. |
| Mirgo zaļā krāsā / zaļa | Modulis gaida tīkla konfigurēšanu; turpiniet lietotnē. |
| Oranža / zaļa | Normāla darbība; tālrunis pašlaik nav savienots. |
| Mirgo oranžā krāsā / zaļa | Īslaicīgi: tiek konfigurēts tīkls. Ja stāvoklis nemainās, pārbaudiet tīklu un konfigurāciju. |
| Nedeg / zaļa | Nekonfigurētam modulim ir beidzies 30 minūšu laika logs. Atvienojiet un atjaunojiet barošanu, pēc tam atkārtojiet konfigurēšanu. |
| Nedeg / mirgo oranžā krāsā | Atjaunināšana aizņem aptuveni 1 minūti; uzgaidiet. Ja atjaunināšana neizdodas, modulis pēc aptuveni 5 minūtēm tiks restartēts. |
| Mirgo sarkanā krāsā / nedeg | Ieslēgšanas brīdī tika nospiesta moduļa atiestatīšanas poga. |
| Sarkana / zaļa | Modulis nav izveidojis savienojumu ar mājas tīklu vai Nice pakalpojumu; pārbaudiet tīklu, paroli un interneta piekļuvi. |
Tikai Wi-Fi moduļa atiestatīšana
Turēšana nospiestu P1 10 s atjauno Wi-Fi moduļa rūpnīcas iestatījumus; pēc tam pievienojiet to lietotnē no jauna. Šajā versijā P2 netiek izmantota. Šī darbība atšķiras no vadības bloka atiestatīšanas un tālvadības pults dzēšanas.
Vadības bloka atiestatīšana
Atiestatīšana atceļ vadības bloka individuālos iestatījumus. Turiet nospiestu OPEN + CLOSE aptuveni 3 s, līdz iedegas L1–L8; atlaidiet. Par veiksmīgu atiestatīšanu liecina to ātra mirgošana 3 s. Pēc atiestatīšanas atkārtojiet ierīču apmācīšanu, pozīciju apmācīšanu un pārbaudiet vārtu darbību. Šī procedūra neizdzēš radio kodus iekšējā vai ārējā uztvērējā.
Diagnostika un problēmu novēršana
FLASH ar īsu mirgojumu skaitu norāda uz kļūdām. Signālu sērija atkārtojas pēc 1 s pauzes; skaitiet vienu sēriju.
| Signāls | Iemesls un nākamā darbība |
|---|---|
| 1 mirgojums | Aizvēršana / pozīcija Aizvēršanas laikā netika konstatēta grīda. Iestatiet no jauna aizvērto pozīciju. |
| 2 mirgojumi | Fotoelementi Novērsiet šķērsli, pārbaudiet izlīdzinājumu un fotoelementu pieslēgumu. Reakcija uz šķērsli ir paredzēta. |
| 3 mirgojumi | Spēka ierobežojums Pārbaudiet kustību ar roku, atsperes, šķēršļus un berzi. Neiestatiet automātiski lielāku spēku; pārbaudiet mehāniku un drošību. |
| 4 mirgojumi | STOP Pārbaudiet STOP drošības ierīci un iespējamu vadības bloka bloķēšanu. |
| 5 mirgojumi | Parametru atmiņa Uzgaidiet vismaz 30 s un izmēģiniet komandu. Ja kļūda saglabājas, pasūtiet remontu. |
| 6 mirgojumi | Manevru limits Uzgaidiet dažas minūtes, līdz iekārta atdziest. Pārbaudiet darbības slodzi un vārtu pretestību. |
| 7 mirgojumi | Iekšējā elektriskā ķēde Uz dažām sekundēm atvienojiet visus barošanas avotus. Ja kļūda saglabājas, servisa speciālistam jāpārbauda plate un motora vadi. |
| 8 mirgojumi | Nepārtraukta komanda Novērsiet nepārtraukti aktīvu komandu, piemēram, iespiestu pogu vai ieslēgtu releju; pārbaudiet SbS. |
| 9 mirgojumi | Apturēta automātika Tika dota komanda apturēt automātiku; atsāciet darbību ar atbilstošu vadības komandu. |
| LED / indikācija | Nozīme un pārbaude |
|---|---|
| BlueBUS – 2 zaļi mirgojumi/s | Normāla darbība. Divi ātri zaļi mirgojumi norāda uz ievades stāvokļa maiņu. |
| BlueBUS – ātras un garākas sarkanu mirgojumu sērijas | Kopnes īsslēgums: kad barošana ir atvienota, pārbaudiet kabeļus. Pēc problēmas novēršanas normāla indikācija atjaunosies aptuveni pēc 10 s. |
| STOP nedeg | STOP ir aktīvs; pārbaudiet drošības ķēdes pieslēgumu. |
| PHOTO nedeg | PHOTO releja ieeja ir aktivizēta. |
| SbS deg | Ir komanda; ja poga nav nospiesta, pārbaudiet kabeļus un releju. |
| L1 + L2 mirgo | Nepieciešama ierīču apmācīšana. |
| L3 + L4 mirgo | Nepieciešama pozīciju apmācīšana. |
| Sarkana gaisma kustības laikā | Ir pārsniegts iestatītais apkopes intervāls; veiciet pārbaudi. |
| L1 līdz L8 iedegas secīgi | Programmaparatūras atjaunināšana: uzgaidiet, neatvienojiet barošanu. |
Drošības ierīces bojājuma gadījumā neizmantojiet automātisko piedziņu parastajā režīmā. Vārtus droši atbloķējiet un pasūtiet remontu. Drošinātāju nomainiet tikai pret tāda paša tipa un nomināla drošinātāju; neveiciet remontu, to pārvienojot.
Rezerves akumulators PS124
PS124 ievieto piedziņas īpašajā nodalījumā un pievieno paredzētajam savienotājam saskaņā ar montāžas PDF. Pievienojiet to tikai pēc mehāniskās daļas montāžas, vadu pievienošanas un programmēšanas pabeigšanas. Akumulators ir sprieguma avots arī pēc elektrotīkla atvienošanas: pirms darba atvienojiet elektrotīklu un PS124. Kustību skaits elektroapgādes pārtraukuma laikā ir atkarīgs no akumulatora stāvokļa, temperatūras un vārtu pretestības.
Atbloķēšana un manuāla vadība
Atbloķējiet tikai tad, kad vārti stāv. Ja atspere ir bojāta vai vārti nav līdzsvaroti, atbloķēti vārti var nekontrolēti noslīdēt; nostipriniet tos un izsauciet tehniķi. Ja garāžā var iekļūt tikai pa šiem vārtiem, iepriekš jāparedz konkrētajiem vārtiem piemērots atbloķēšanas veids no ārpuses.
- Pavelciet atbloķēšanas auklu A. Ratiņi atvienosies, un vārtus varēs droši bīdīt ar roku.
- Lai atkal nofiksētu, pavelciet auklu A vēlreiz, kā parādīts otrajā attēlā.
- Ar roku pabīdiet vārtus tā, lai ratiņu apakšējā un augšējā daļa izlīdzinātos un savienotos. Pirms elektriskas komandas pārliecinieties, ka vārti ir nofiksēti.
Apkope un droša lietošana
Pārbaudi ieplānojiet ne vēlāk kā ik pēc 6 mēnešiem vai pēc 3 000 darbības cikliem, atkarībā no tā, kurš nosacījums iestājas pirmais. Pirms apkopes atvienojiet visus barošanas avotus. Pārbaudiet sliedi, siksnu, ratiņus, kronšteinus, koroziju, atsperes un vārtu līdzsvaru; nomainiet nodilušās detaļas. Pēc pārbaudes atkārtojiet drošības ierīču un spēka pārbaudi.
Glabājiet vadības ierīces bērniem nepieejamā vietā. Vārtu kustības laikā neatrodieties to darbības zonā. Ja rodas neparasts troksnis, raustīšanās vai pasliktinās vārtu līdzsvars, pārtrauciet to lietošanu un sazinieties ar servisu. Nododiet elektroniku un akumulatorus atbilstošā savākšanas punktā, nevis sadzīves atkritumos.
SPIDER800W tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Pielietojums | Elektromehāniska garāžas vārtu piedziņa dzīvojamām telpām. |
| Vadības bloks | Iebūvēts MCU2, BlueBUS un LED L1–L8. |
| Elektrotīkla barošana | 230 V AC ±10 %, 50/60 Hz; aizsargvads. |
| Maksimālais / nominālais spēks | 800 / 400 N. |
| Nominālā / maksimālā jauda | 180 / 280 W. |
| Maksimālais ātrums | 0,20 m/s; faktiskais kustības ātrums ir atkarīgs no iestatījuma un slodzes. |
| Cikli dienā | 50; ievērojiet arī pārējos ekspluatācijas ierobežojumus. |
| Nepārtraukta darbība | Ne ilgāk kā 4 minūtes. |
| Aizsardzības klase / temperatūra | IP40; no −20 līdz +55 °C. |
| Piedziņas galvas izmēri | 225 × 395 × 105 mm; montāžas detaļas skatīt rasējumā. |
| Motora svars | 4,9 kg; tas nav visas komplektācijas svars. |
| Papildu piederumi | 24 V DC, pielaide −30 % / +50 %, kopā maks. 100 mA; polaritāte un spailes. |
| Rezerves barošana | PS124 – pēc izvēles. |
| Apgaismojums | Iebūvētas LED gaismas. |
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
