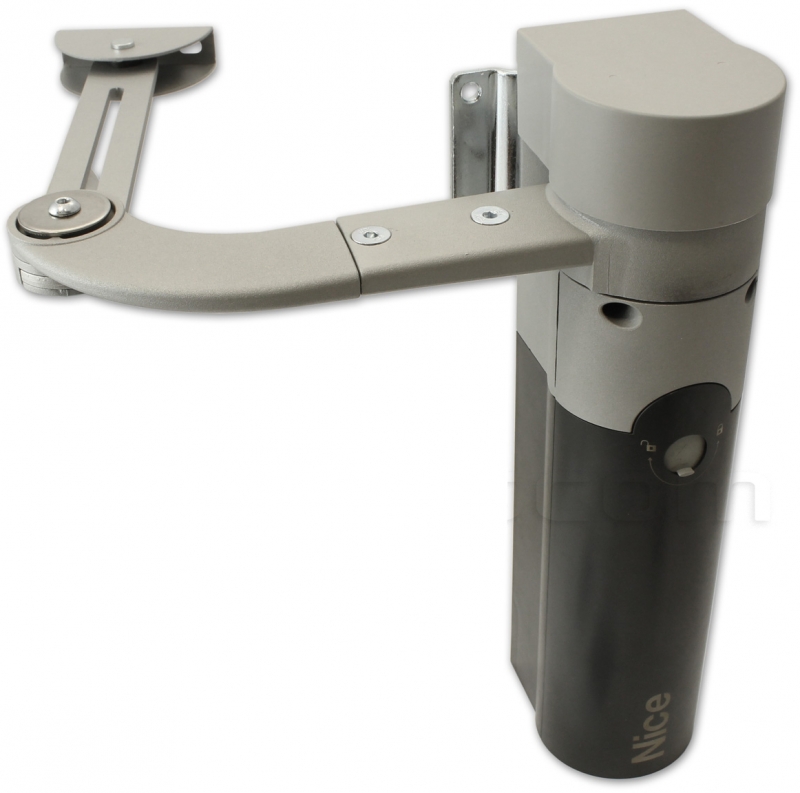

NICE Walky WL1024C — piedziņa ar vadības bloku vārtiem līdz 1,8 m/180 kg
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
346,56 € ar PVN
| Svars |
|---|
| 4,80 kg |
Produkta apraksts NICE Walky WL1024C — piedziņa ar vadības bloku vārtiem līdz 1,8 m/180 kg
NICE WALKY WL1024C ir šarnīra piedziņa vienam veramā vārta spārnam ar iebūvētu vadības bloku WLA1. Motors darbojas ar 24 V DC, pilno WL1024C komplektu darbina no 230 V AC. Divviru vārtiem tam pieslēdz otro motoru WL1024 bez vadības bloka.
Piedziņa ir pašbloķējoša un strāvas padeves pārtraukuma gadījumā to atbloķē ar atslēgu. Dati 1,8 m un 180 kg ir atsevišķi maksimālie ierobežojumi; konkrēto vārtu piemērotību nosaka kopējā garuma un svara diagramma.
Vadības bloks un saderīgi piederumi
WLA1 ir iekļauts WL1024C komplektā. Atsevišķs WLA1 paredzēts kā rezerves vadības bloks. WL1024 ir otrs motors bez vadības; tam nav vajadzīgs otrs vadības bloks. Tālāk aprakstītās procedūras attiecas uz WLA1 ar četrām LED L1–L4; pirms darba pārbaudiet uzstādītās plates marķējumu un vadības elementus.
| Kas | Kāpēc | Tips |
|---|---|---|
| Otrais motors | Otrajam vārtu spārnam; atsevišķs motora kabelis. | |
| Fotoelementi | Aizsardzība vārtu atverē, BlueBUS bez polaritātes. | |
| Brīdinājuma signāllampa | Brīdina par kustību; FLASH savienotājs un signāllampas funkcija. | |
| Radio uztvērējs un tālvadības pults | SM spraudņa uztvērējs un saderīgs kodējums; izvēle un savienošana pārī. | |
| Rezerves akumulators | Darbība elektrotīkla pārtraukuma laikā; paredzētais savienotājs. | |
| Saules enerģijas barošana | Vietām bez elektrotīkla; nepievienot elektrotīkla barošanai. |

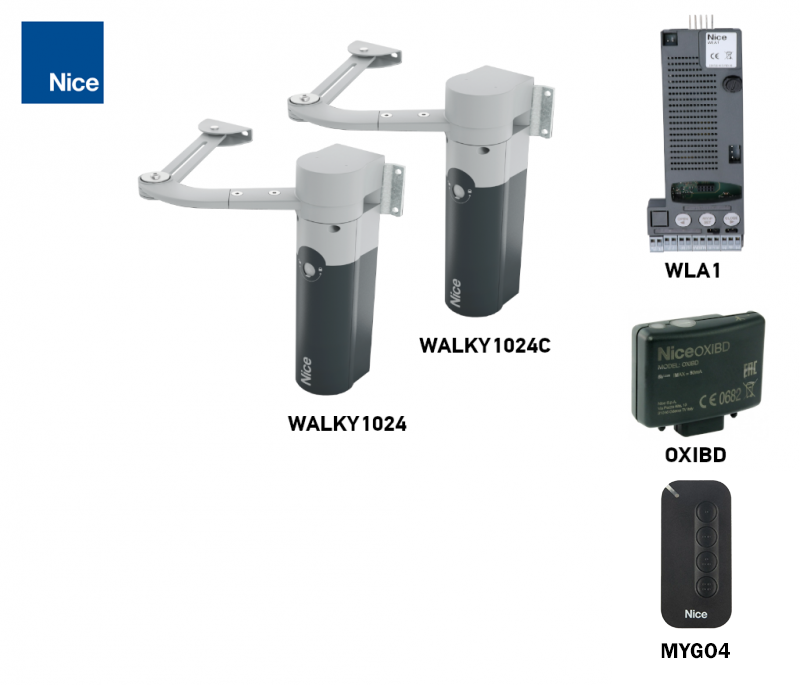

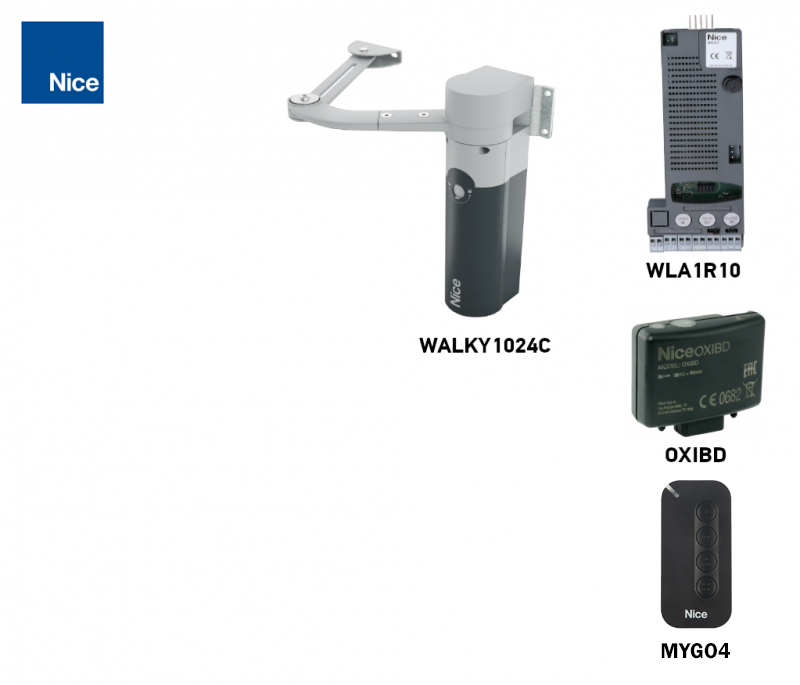

Komplekti vienam vai diviem vārtu spārniem
Atsevišķs WL1024C darbina vienu vārtu spārnu. Divviru vārtiem tas vada arī otru motoru NICE WL1024 bez sava vadības bloka. Izvēlieties motoru skaitu un aprīkojumu atbilstoši konkrētajam komplektam. Divi motori nepalielina viena vārtu spārna ierobežojumu.
| 1 spārns | Atsevišķa piedziņa | 2 spārni |
|---|---|---|
| Pamata komplekts Ar fotoelementiem Ar piederumiem  | Atsevišķs WL1024C Viens motors ar WLA1 vadības bloku; aprīkojums jāpapildina. | Pamata komplekts Ar fotoelementiem Ar piederumiem  |
Kad izvēlēties WALKY WL1024C
Piemērots vieglākiem veramajiem vārtiem, kuros ir vieta locītavas svirai. Vārtu spārnam jākustas vienmērīgi un jāpaliek nekustīgam pēc atlaišanas. Piedziņa nenovērsīs bojātu eņģu, berzes vai vēja ietekmi uz necaurlaidīgu aizpildījumu.
| Nosacījums | Viena vārtu spārna ierobežojumi |
|---|---|
| Pilna garuma svira | Garums ne vairāk kā 1,8 m, ja svars nepārsniedz 100 kg; atvēršana līdz 110° atkarībā no ģeometrijas. |
| Maksimālais svars | 180 kg, ja garums ir 0,8 m un svira ir pilnā garumā. Garākiem vārtu spārniem jāatbilst kopīgajam grafikam. |
| Saīsināta svira | Garums ne vairāk kā 1,6 m, ja svars nepārsniedz 100 kg; atvēršana ne vairāk kā 90°. |
| Vārtu spārna augstums | Ne vairāk kā 2 m gan pilna garuma, gan saīsinātai svirai. |
| Ekspluatācija | Ne vairāk kā 100 pilnu ciklu dienā; vadības bloks ierobežo darbību līdz aptuveni 50 cikliem stundā. Nepārtraukta darbība aptuveni 10 minūtes, pēc tam nepieciešams pārtraukums. |

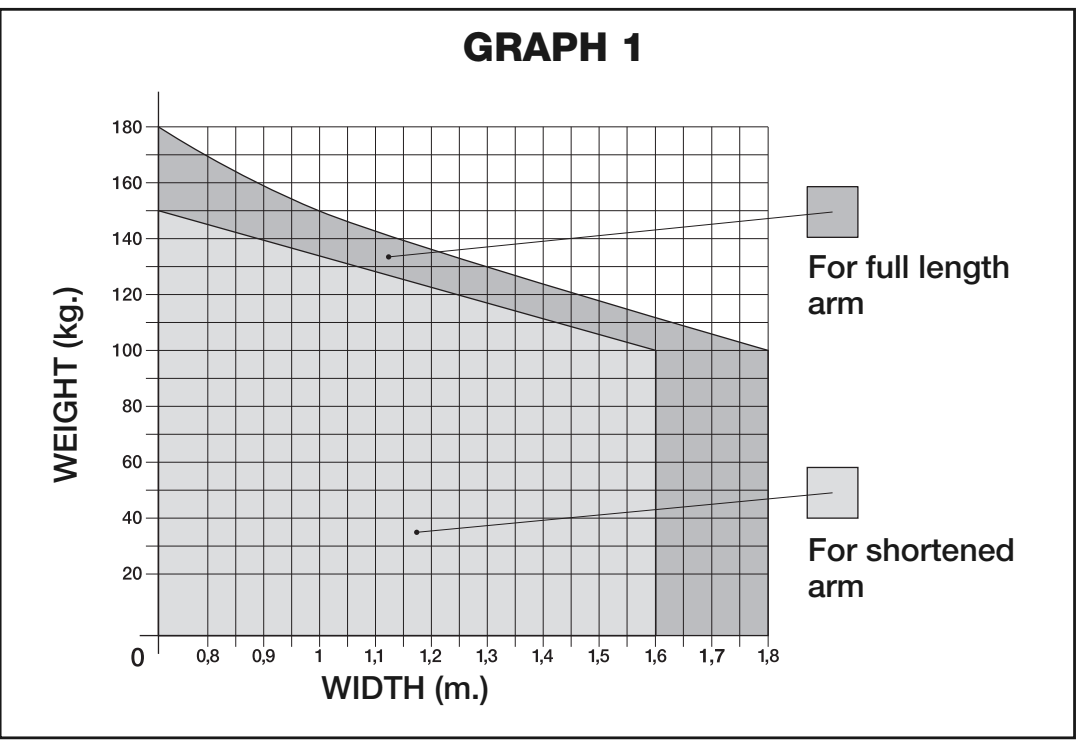

WALKY darbības diapazona grafiks: horizontāli — vārtu spārna garums m, vertikāli — svars kg; pelēkie laukumi norāda pilna garuma un saīsinātas sviras diapazonus
Svaram un garumam atbilstošajam punktam jāatrodas attiecīgajā pelēkajā laukumā. Papildus jāizvērtē aizpildījuma laukums, vēja ietekme, eņģu izmēri un montāžas izmēri. Ja vēlaties pārbaudīt izvēli, sazinieties ar mums norādot vārtu izmērus, svaru un pievienojot to fotogrāfijas.

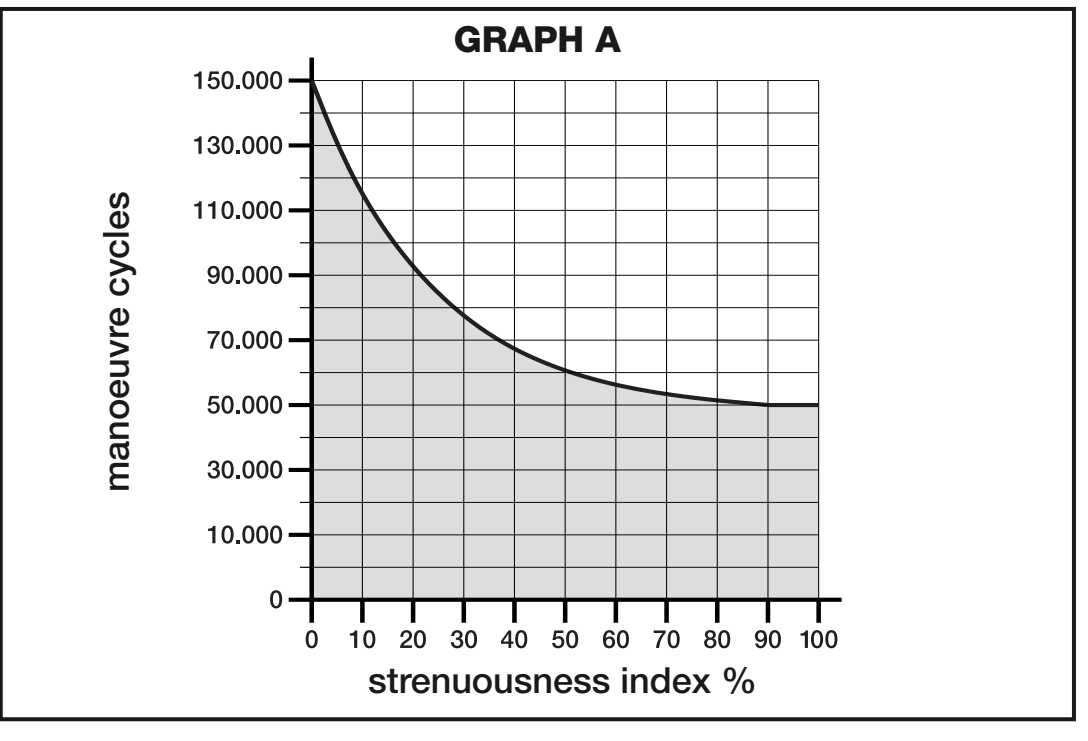

Orientējošais kalpošanas laiks
Slodzes indeksu nosaka pēc garuma un svara kopīgā diapazona, pēc tam pieskaita vides faktoru ietekmi. Grafikā norādīts aptuvenais ciklu skaits, nevis garantija vai kalpošanas gadu skaits.
| Visas automatizācijas raksturlielumi | Indekss | Kalpošanas laika grafiks |
|---|---|---|
| Garums mazāks par 1,2 m | Svars virs 100 kg: 55 % / 65 %. Svars zem 100 kg: 30 % / 50 %. |
|
| Garums 1,2–1,6 m | Svars virs 80 kg: 55 % / 65 %. Svars zem 80 kg: 40 % / 50 %. | |
| Garums virs 1,6 m | Svars virs 60 kg: 55 %. Svars zem 60 kg: 40 %. Saīsinātu sviru neizmanto. | |
| Temperatūra / mitrums | Virs 40 °C vai zem 0 °C, vai arī mitrums virs 80 %: +15 % / +15 %. | |
| Pilns, necaurlaidīgs aizpildījums | +15 % / +10 %. | |
| Vējaina vieta | +15 % / +10 %. |
Ja svars ir tieši uz diapazonu robežas, rezerves izvērtēšanai izmantojiet lielāko no abiem blakus esošajiem indeksiem. Kalpošanas laika indekss neaizstāj piedziņas piemērotības grafiku.
Piedziņas un locītavas sviras montāža
Montāžu, pieslēgšanu elektrotīklam un drošības pārbaudes veic kvalificēts speciālists. Pirms darbu sākšanas atvienojiet elektrotīklu un akumulatoru. Gan atvēršanas, gan aizvēršanas pozīcijā ir nepieciešami stingri mehāniskie atdurstieņi; tie ne vienmēr ir iekļauti piedziņas komplektā.
Svirai nepieciešamā vieta un izmēri A / B / E
| Izmērs | Nosacījums |
|---|---|
| Staba platums | Vismaz 80 mm. Ja platums ir 80–135 mm, aizmugurējo kronšteinu uzstāda pagrieztu par 90° atbilstoši attēlam. Tas ir stiprinājuma vietas platums, nevis universāls staba šķērsgriezuma izmērs. |
| Brīvā vieta E | 80–299 mm: nepieciešama sviras saīsināšana; atvēršana ne vairāk kā 90°. No 300 mm: pilna garuma svira; atvēršana līdz 110° atkarībā no ģeometrijas. |
| A un B pilna garuma svirai | Izmēriet eņģes un kronšteina novietojumu atbilstoši rasējumam. Punktam A/B jāatrodas grafika pelēkajā laukumā attiecīgajam atvēršanas leņķim. |
| Novietojums | Motors novietots vertikāli; svira atrodas vārtu spārna augšdaļā. Neuzstādiet piedziņu apgrieztā stāvoklī, ar sviru uz leju. |

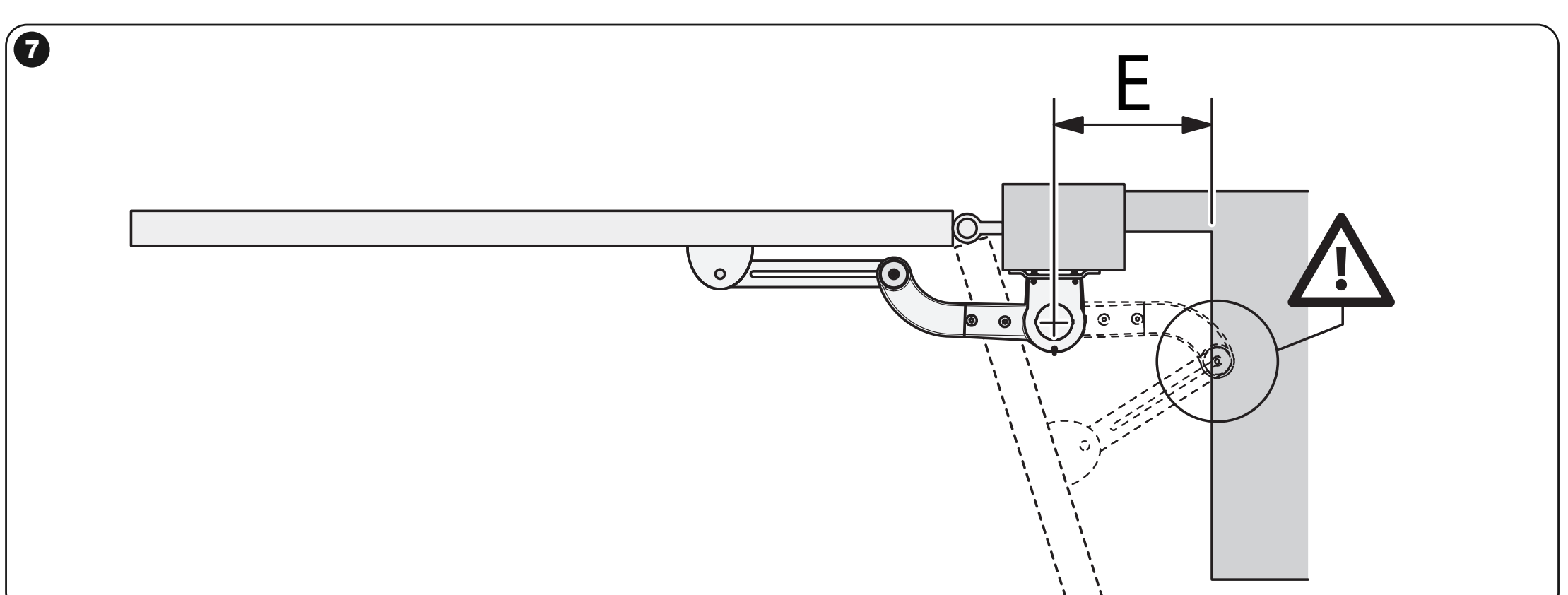

WALKY: brīvās vietas E mērīšana aiz locītavas sviras

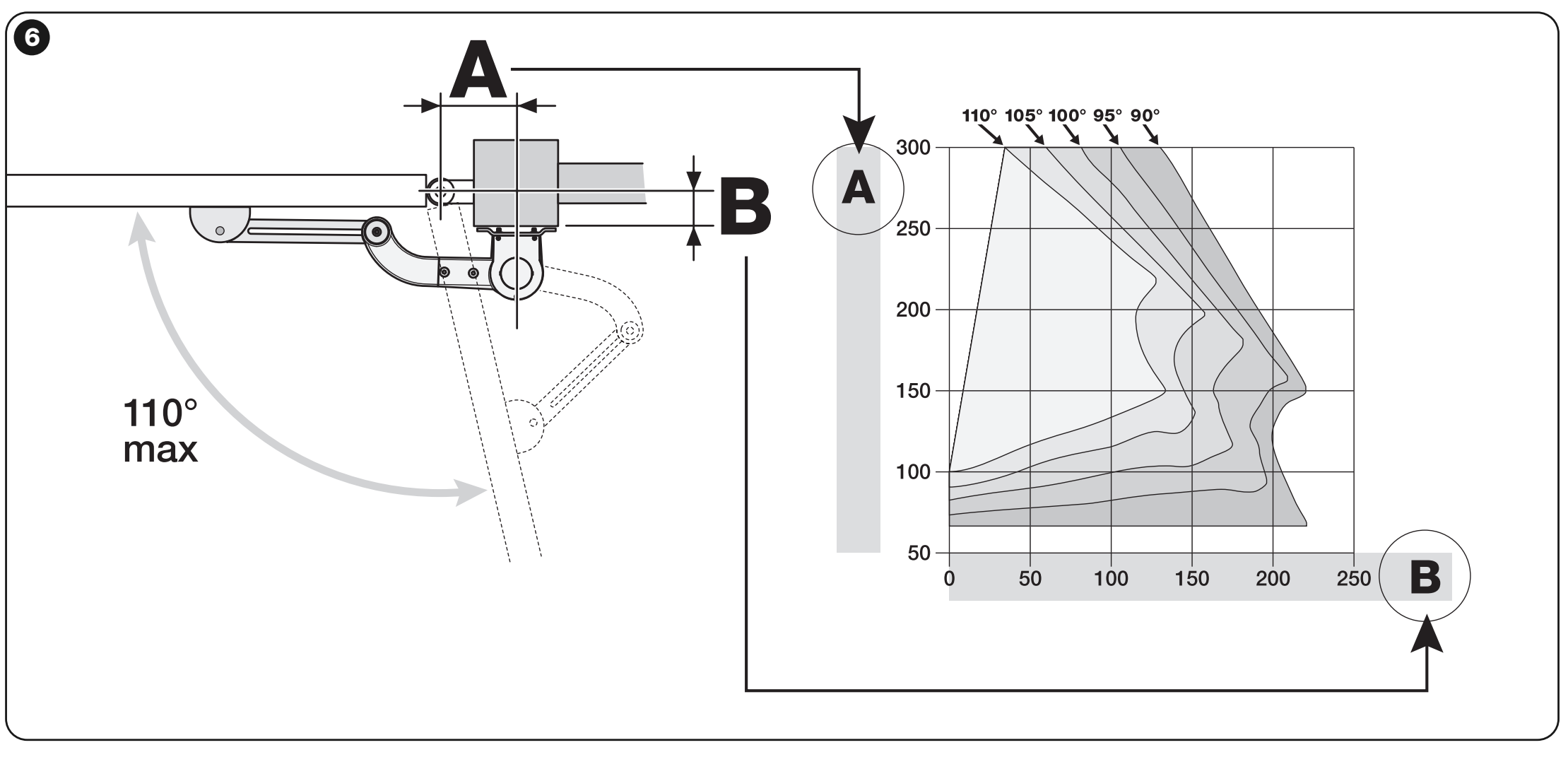

WALKY ar pilna garuma sviru: izmēri A un B mm un grafiks atvēršanai 90–110°

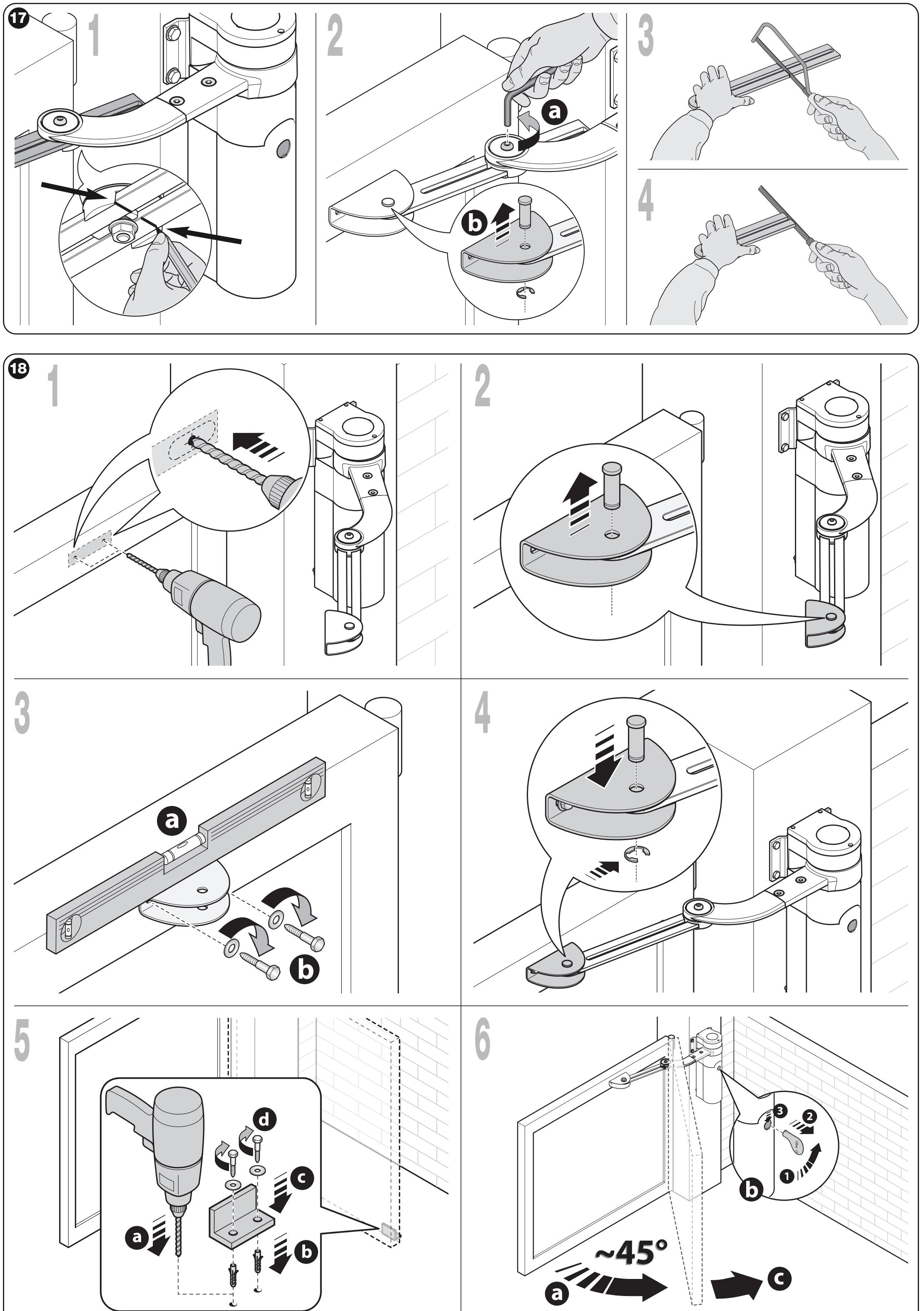

Kronšteinu un pilna garuma sviras stiprināšana
- Samontējiet sviru un aizmugurējo kronšteinu atbilstoši rasējumam. Sviras saliektajai daļai jābūt vērstai pret vārtiem; tapām un sprostgredzeniem pareizi jānofiksējas.
- Atzīmējiet motora novietojumu atbilstoši izmēriem A/B. Piestipriniet aizmugurējo kronšteinu pie nesošās pamatnes; enkuru tipu un konstrukcijas izturību izvērtē montētājs.
- Uzstādiet motoru vertikāli. Priekšējā kronšteina novietojumu uz vārtu spārna nosakiet ar atbloķētu motoru un aizvērtiem vārtiem; ievērojiet augstuma izvietojumu, tostarp rasējumā norādīto kontrolizmēru 75 mm.
- Piestipriniet priekšējo kronšteinu pie vārtu spārna stingrā rāmja. Sākumā atstājiet iespēju pielāgot tā novietojumu. Ar roku pārbaudiet visu kustības trajektoriju, sviras brīvu kustību un saskari ar abiem atdurstieņiem.
- Pēc aizvērtā vārtu spārna novietojuma pielāgošanas galīgi nostipriniet kronšteinu ar visām trim skrūvēm. Nofiksējiet sviru ar tapu un sprostgredzenu.

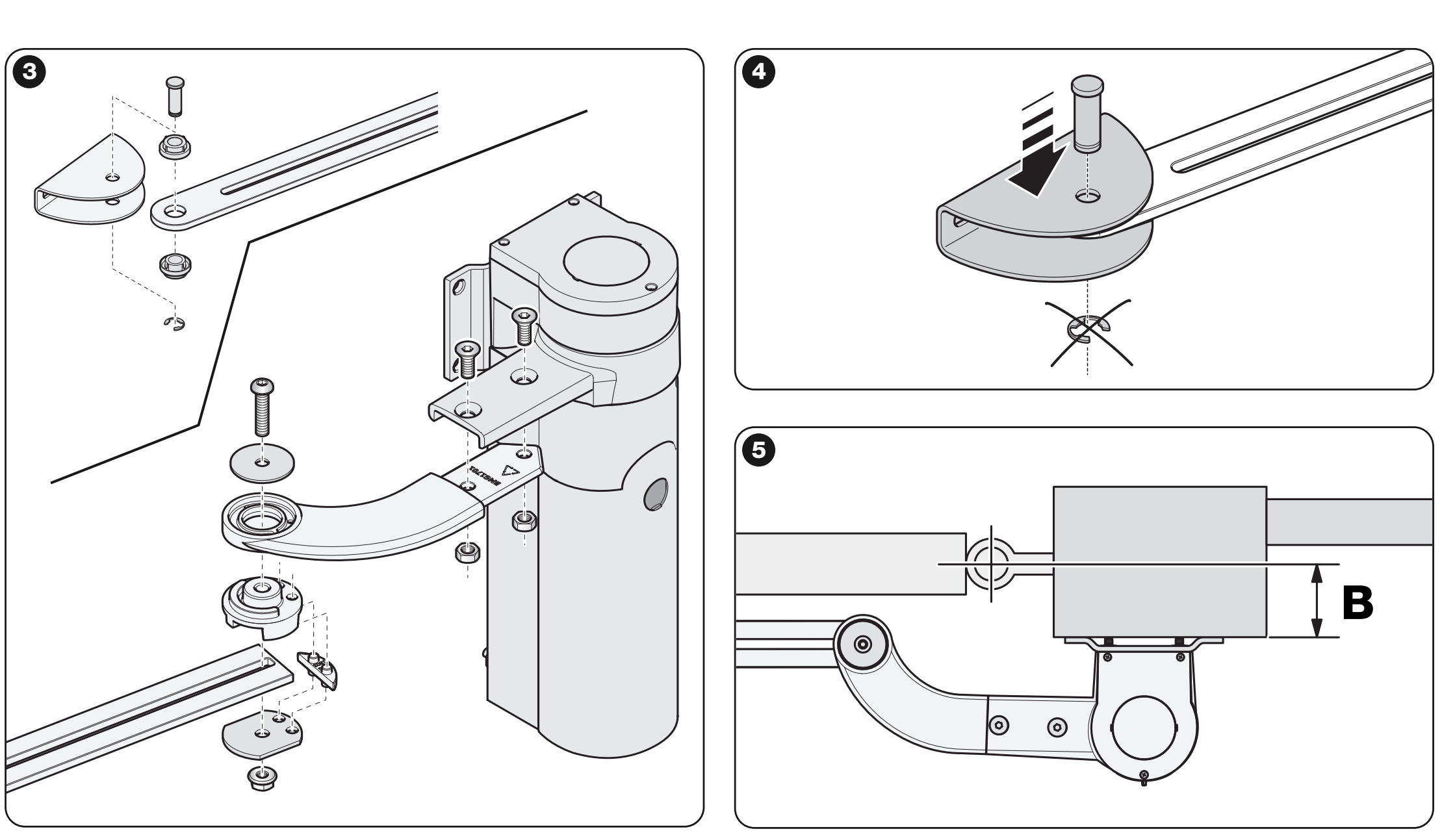

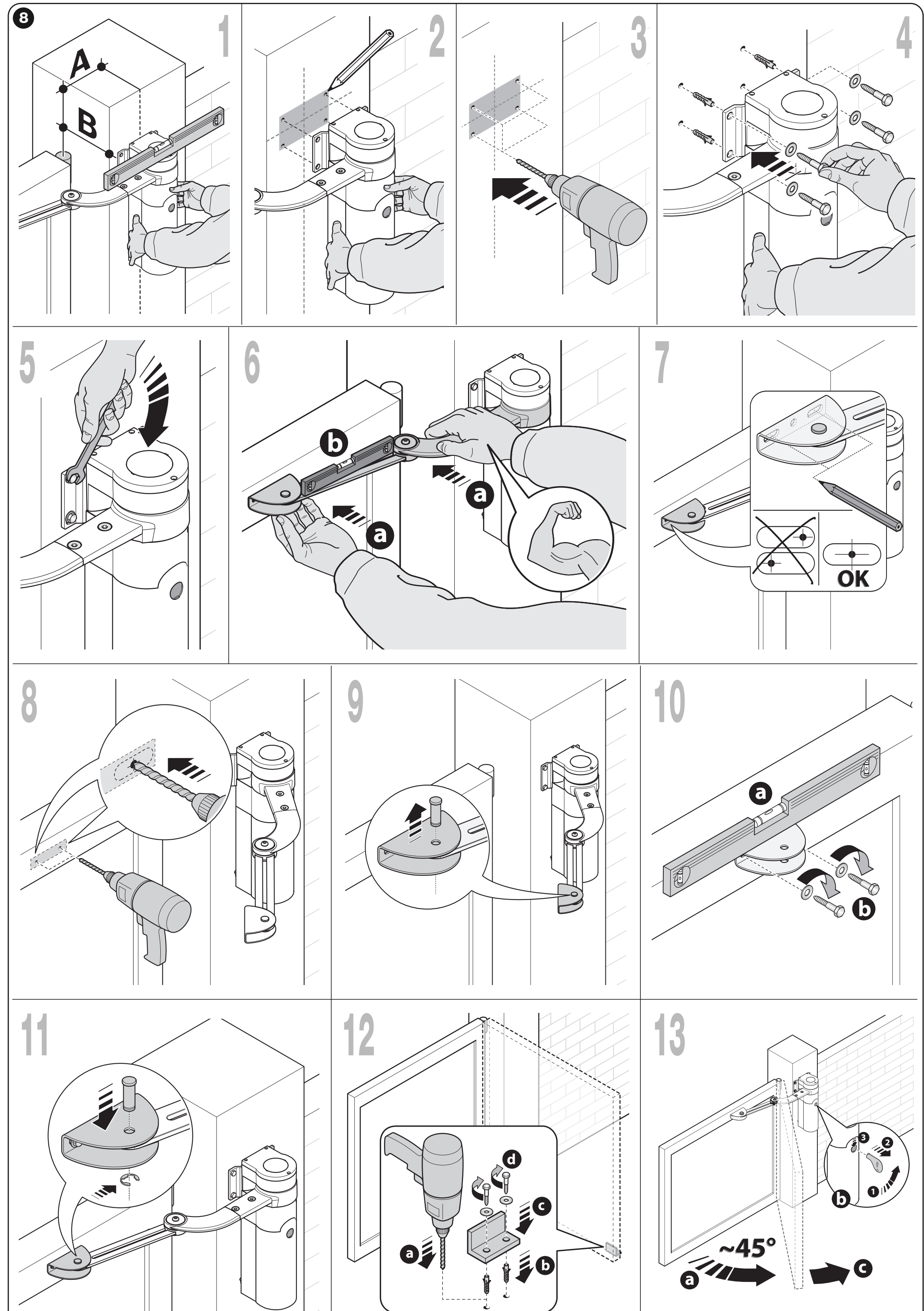

WALKY: sviras salikšana, aizmugurējais kronšteins un izmēra B novietojums

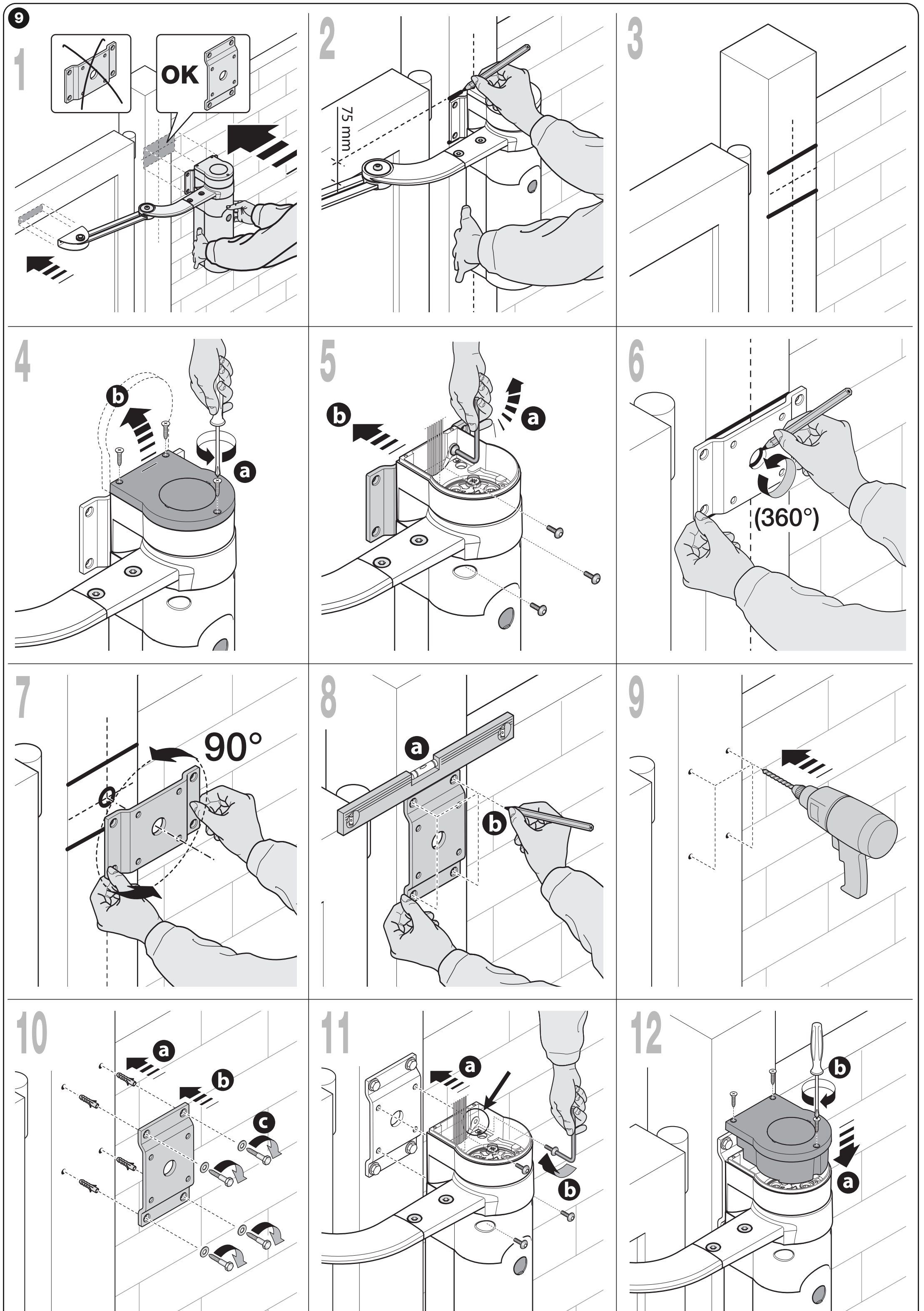

WALKY: montāža pie staba, vārtu spārna kronšteina augstums un sviras galīgā fiksēšana
WALKY pie 80–135 mm plata staba: aizmugurējā kronšteina pagriešana par 90°
Montāža ar saīsinātu sviru
Sviru saīsina, ja montāžas vieta E ir mazāka par 300 mm. Vispirms pārbaudiet ierobežojumus saīsinātajai svirai un ģeometriju. Izmērs C ir attālums starp sviras tapu asīm; to nosaka A/B punktu krustpunkts grafikā. Saīsināto daļu nedrīkst nogriezt, balstoties uz aptuvenu novērtējumu.
- Pēc izmēriem A/B grafikā nosakiet C; atvēršana nepārsniedz 90°.
- Pirms griešanas salieciet sviru pārbaudes pozīcijā. Gan aizvērtā, gan atvērtā pozīcijā pārbaudiet kronšteina novietojumu un eņģes asi ar auklu, kā parādīts attēlā AA/BB.
- Tikai pēc visas kustības trajektorijas pārbaudes pielāgojiet garumu atbilstoši rasējumam, noņemiet asās malas un pabeidziet stiprināšanu.
- Vēlreiz pārbaudiet atdurstieņus, brīvu kustību un to, vai svira nesaduras ar stabu vai vārtu spārnu.

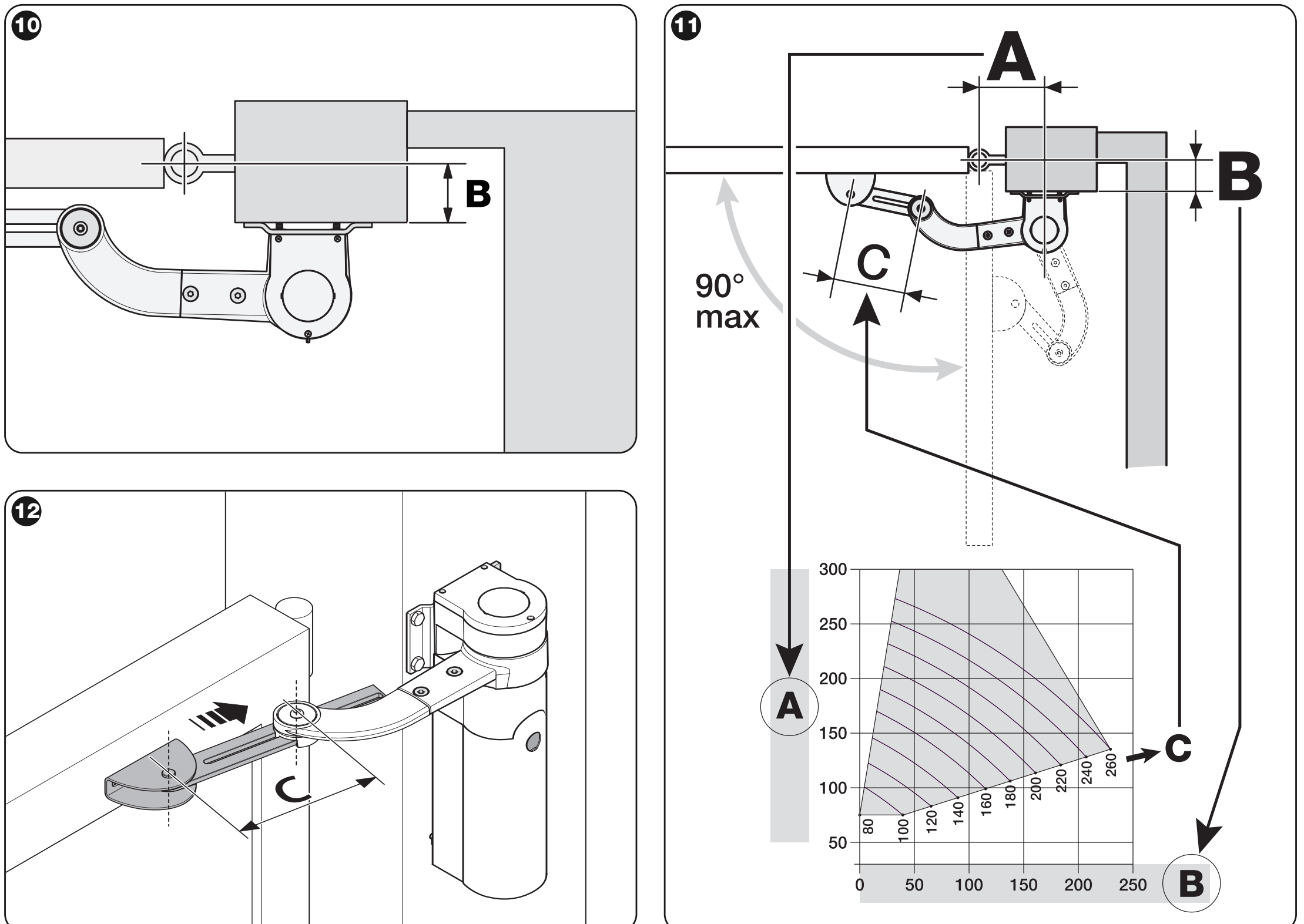

WALKY: izmēri A, B un C un saīsinātas sviras grafiks atvēršanai līdz 90°

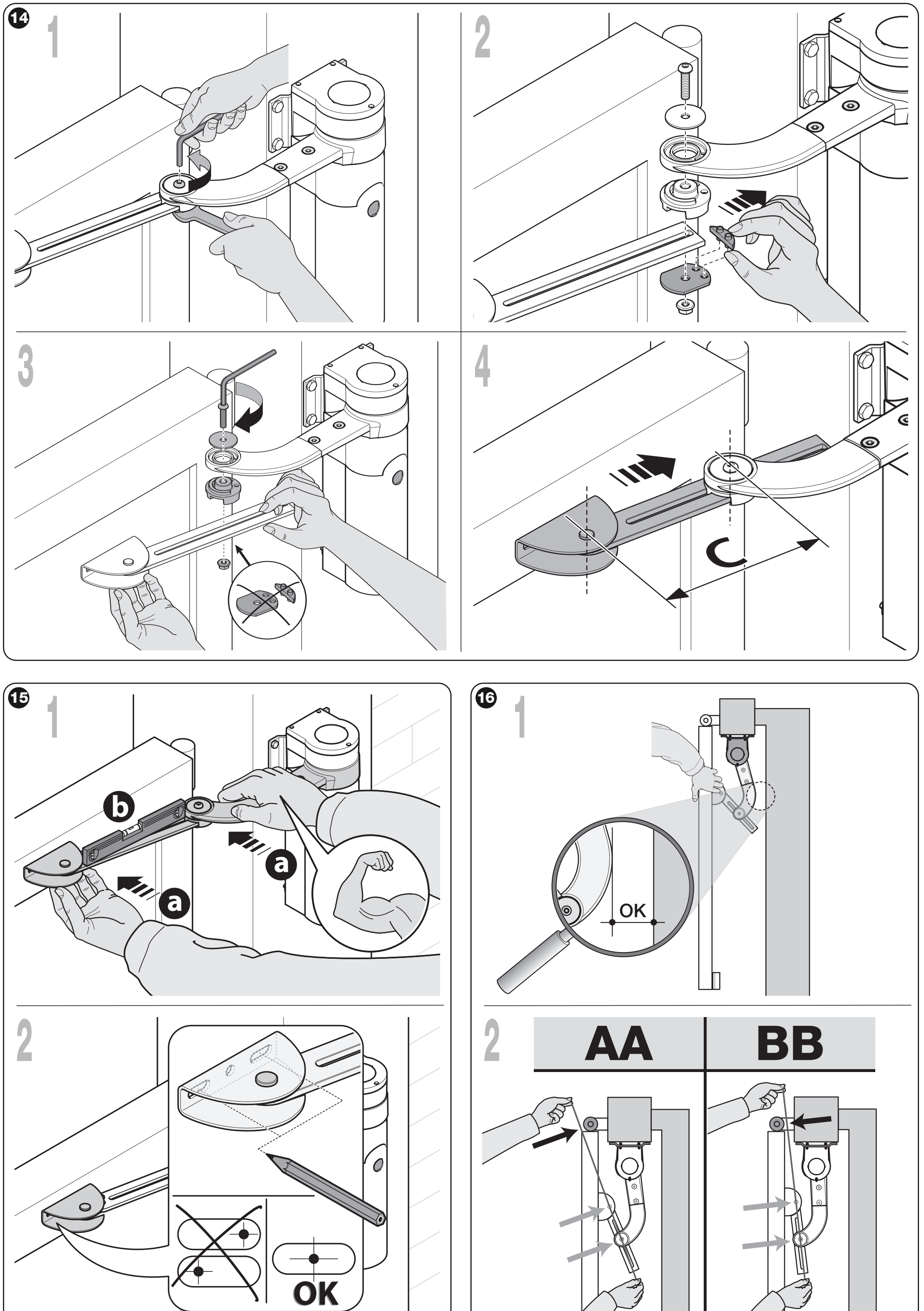

WALKY: C iestatīšana un eņģes ass pārbaude pozīcijās AA un BB
WALKY: sviras saīsināšana un montāžas pabeigšana pēc ģeometrijas pārbaudes
WLA1 vadības bloka pieslēgšana
WL1024C motors ietver WLA1 vadības bloku un tīkla barošanas moduli. Atdaliet tīkla un signāla kabeļus, izmantojiet kabeļu ievadus, blīves un visas vāka skrūves. Kabeļi nedrīkst traucēt vāka kustībai vai aizsegt LED indikatorus.
Kabeļu instalācija un maksimālais garums
| Vads | Kabelis / maksimālais garums |
|---|---|
| Tīkls 230 V AC | 3 × 1,5 mm² / 30 m. Ja garums pārsniedz 30 m, izmantojiet 3 × 2,5 mm² kabeli un automātikai nodrošiniet aizsargzemējumu. |
| Elektriskā slēdzene ELS | 2 × 1 mm² / 6 m. |
| BlueBUS | 2 × 0,5 mm² / 20 m; 20–40 m garumam izmantojiet 2 × 1 mm² kabeli. |
| Atslēgas slēdzis | 2 kabeļi 2 × 0,5 mm² / 50 m; iespējams izmantot vienu 4 × 0,5 mm² kabeli. |
| Otrs WL1024 motors | 3 × 1,5 mm² / 6 m. |
| Antena | RG58 / ne vairāk kā 20 m; ieteicamais garums ir mazāks par 5 m. |
Tīkla barošana un zemējums
Fāzi L un neitrālvadu N pievienojiet atbilstoši barošanas moduļa marķējumam. Aizsargvadu PE pievienojiet marķētajai zemējuma spailei. Atvienošanas ierīcei jānodrošina droša visas automātikas atvienošana; akumulatoru atvienojiet atsevišķi.

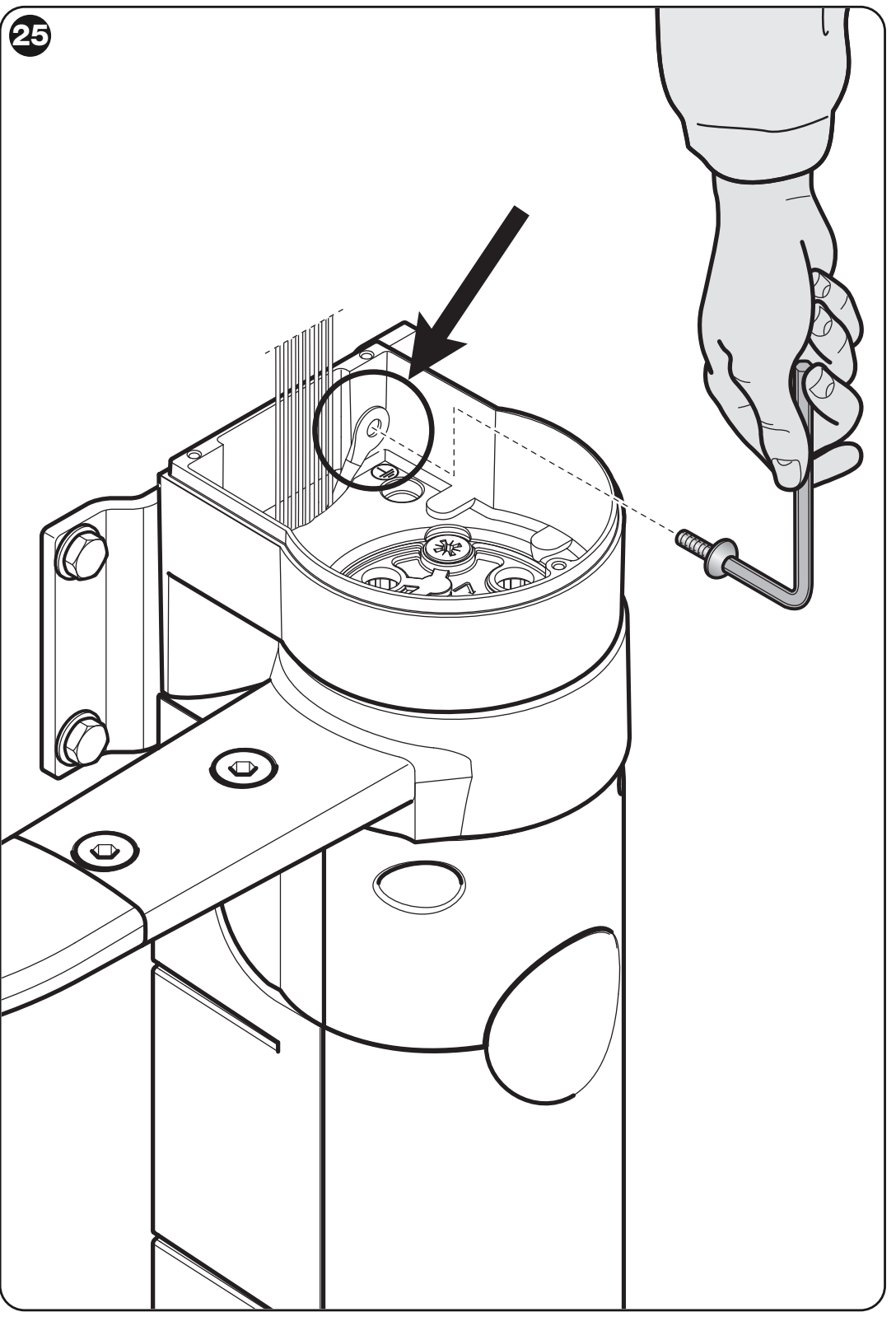

WALKY: piekļuve tīkla modulim un aizsargzemējumam
WLA1 plates orientācija

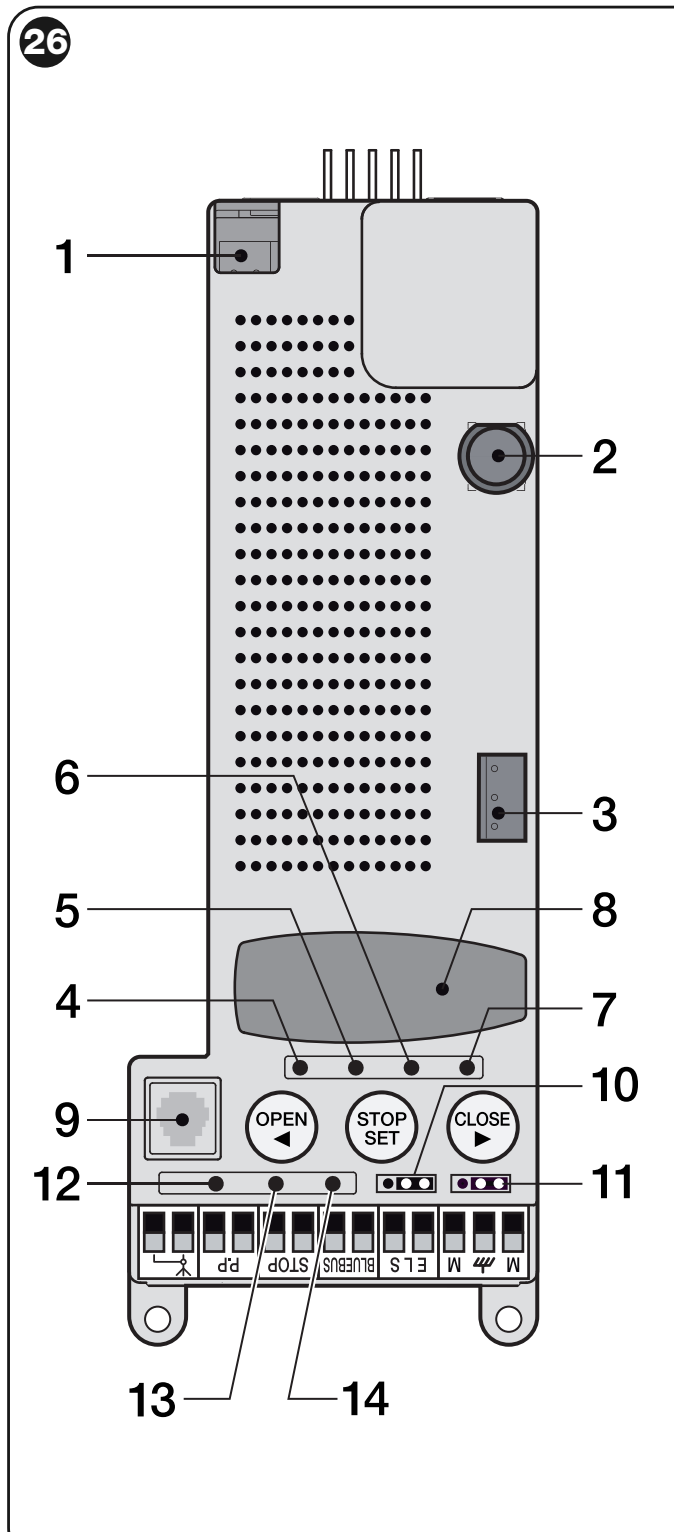

WLA1: savienotāji, JA/JB džemperi, pogas un LED indikatori; numuri atbilst tabulai
| Numurs attēlā | Elements |
|---|---|
| 1 / 2 / 3 | Akumulatora vai Solemyo savienotājs / drošinātājs / motora savienotājs. |
| 4 / 5 / 6 / 7 | Programmēšanas LED indikatori L1 / L2 / L3 / L4. |
| 8 / 9 | SM uztvērēja ligzda / BusT4 saskarne. |
| 10 / 11 | JA / JB džemperi vārtu komplektācijai. |
| 12 / 13 / 14 | P.P. / STOP / BlueBUS LED indikatori. |
Piederumu spailes un polaritāte
| Spaile / savienotājs | Izmantojums |
|---|---|
| BlueBUS | Divvadu barošana un saziņa saderīgām ierīcēm, bez polaritātes. Nav universāla 24 V izeja. |
| P.P. | Bezpotenciāla NO kontakts pakāpeniskai vadībai; pašam kontaktam nav polaritātes. |
| STOP | Iemācāma drošības ieeja NO, NC vai 8,2 kΩ. Miera stāvokļa maiņa aptur kustību un izraisa īsu kustības reversu. |
| Palīgbarošana + / − | Pluss (+) ir kreisā, ar P.P. marķētā spaile, mīnuss (−) — kreisā, ar STOP marķētā spaile, skatoties detaļu zemāk norādītajā orientācijā. Barojot no tīkla vai Solemyo: 18–31 V DC; ar PS424: aptuveni 11–14 V DC, kopā ne vairāk kā 200 mA. Paliek aktīva arī gaidstāves režīmā. |
| ELS | Rūpnīcas komplektācijā — elektriskā slēdzene 12 V AC, maks. 15 VA; maiņspriegumam nav plusa/mīnusa polaritātes. Citam režīmam nepieciešama Oview iestatīšana. |
| FLASH barošanas modulī | WLT vai 12 V DC lampa līdz 21 W; paredzēts savienotājs un bākuguns funkcija. Nesajauciet ar ELS vai palīgbarošanu. |
| SM / BusT4 | Iespraužams uztvērējs / servisa saskarne; tās nav piederumu barošanas spailes. |
| Antena | Koaksiālā kabeļa signāls un ekranējums; nav barošanas +/−. |
WLA1: P.P., STOP, BlueBUS, ELS un otrā motora spaiļu tuvplāns
WLA1: palīgbarošanas pluss pie P.P. un mīnuss pie STOP; orientācija atbilstoši tuvplānam
Otrs WL1024 motors
Motors bez vadības ierīces NICE WL1024 pievienojiet tam paredzētajam trīspolu motora spaiļu blokam. Abi ārējie vadi ir motora vadi, bet vidējā spaile ar zemējuma simbolu ir PE, nevis mīnuss. Motora izejā polaritāte mainās atkarībā no kustības virziena; tā nav piederumu barošanas avots. Integrēto motoru pievieno ar tam paredzēto savienotāju, kuram ir tikai viena pareiza orientācija. Pirms apmācības iestatiet JA/JB atbilstoši visai komplektācijai.
BlueBUS fotoelementi un adreses
NICE EPMB pievienojiet paralēli pie BlueBUS, izmantojot divus vadus bez polaritātes. Vienam pārim TX un RX džemperiem jābūt vienādiem; katram pārim ir cita adrese. Pēc katras izmaiņas atkārtojiet ierīču apmācību. Releja fotoelementus nedrīkst tieši pieslēgt pie BlueBUS.
| Adrese | Funkcija WALKY automatizācijā |
|---|---|
| FOTO / FOTO II | Pāri aktīvi aizvēršanas laikā; aptur un apgriež kustības virzienu. |
| FOTO 1 / FOTO 1 II | Pāri aktīvi gan atvēršanas, gan aizvēršanas laikā. |
| FOTO 2 / FOTO 2 II | Pāri aktīvi atvēršanas laikā; aptur un apgriež kustības virzienu. |
| FA1 / FA2 | Atvēršanas komanda; neaizstāj aizsargpāri. Atbalstītajos TX un RX pārtrauciet A džemperi. |
| BlueBUS ietilpība | Ne vairāk kā 15 ierīces: līdz 6 drošības pāriem, 2 pāriem ar atvēršanas funkciju un 4 atbalstītām komandu ierīcēm. |
Precīzu džemperu novietojumu iestatiet saskaņā ar EPMB fotoelementu instrukciju izvēlētajai adresei. Pāra novietojumu izvēlieties atbilstoši aizsargājamajai zonai; pēc ieprogrammēšanas pārbaudiet katra pāra reakciju, faktiski atverot un aizverot vārtus.

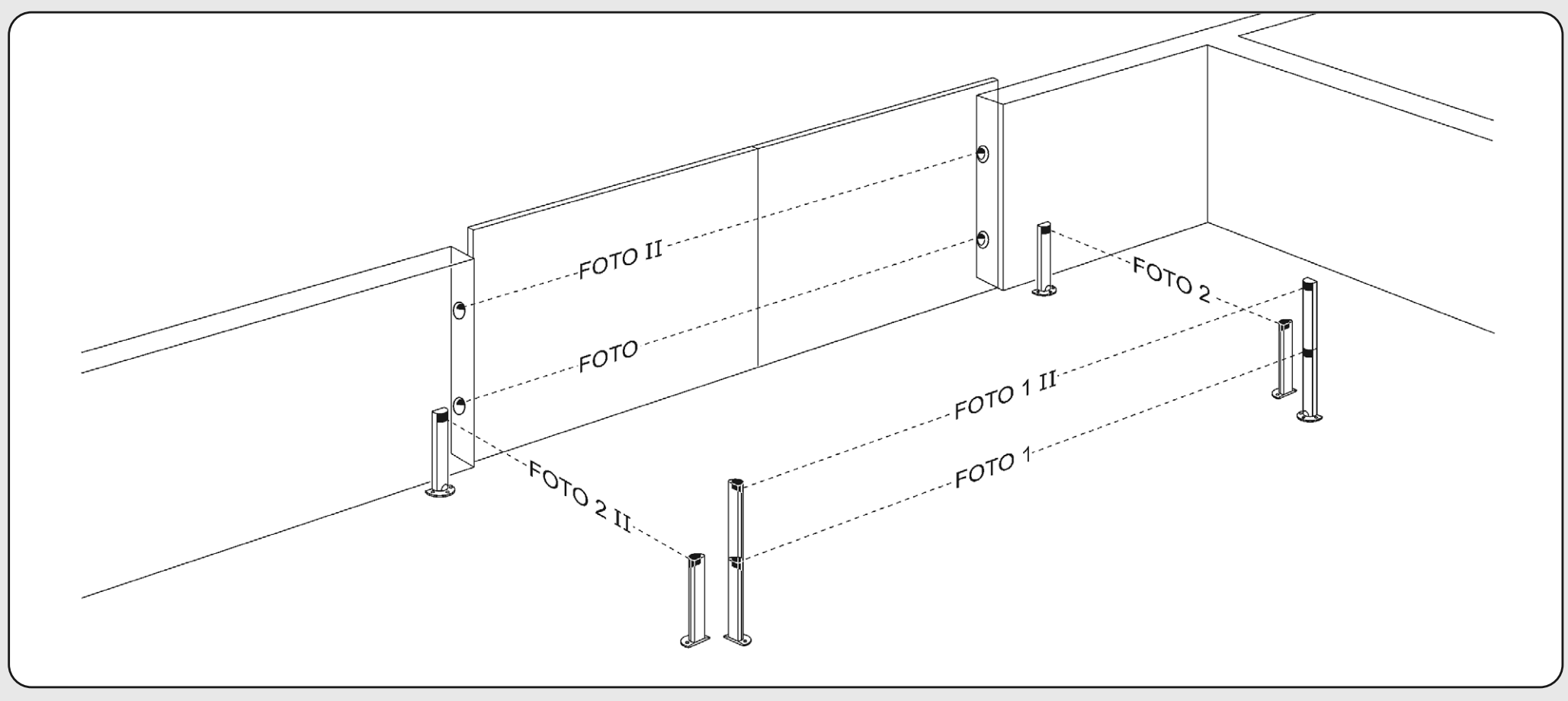

WALKY: FOTO, FOTO II, FOTO 1, FOTO 1 II, FOTO 2 un FOTO 2 II pāru novietojumi
WLA1 nav pieļaujama adrese FOTO 3. Nepārņemiet adresāciju no cita piedziņas mehānisma.
Drošības ieeja STOP
NO kontaktus savieno paralēli, NC kontaktus — virknē. Divas atbalstītās 8,2 kΩ pretestības ierīces var pieslēgt paralēli; ja ierīču ir vairāk, jāizmanto paredzētais kaskādes slēgums ar vienu gala rezistoru. Jaukto NO/NC/pretestības slēgumu uzstāda montētājs saskaņā ar instrukciju. Vadības bloks ieprogrammēšanas laikā saglabā miera stāvokli; pēc izmaiņām tas jāieprogrammē no jauna un jāpārbauda. Neatslēdziet nepieciešamo vārtu aizsardzību ar rezistoru.
Brīdinājuma gaisma WLT un izeja ELS
NICE WLT var uzstādīt WL1024C augšdaļā un pievienot paredzētajam savienotājam Barošanas moduļa FLASH izeja. Kustības laikā bākas režīmā tai jāmirgo: 0,5 s ieslēgta / 0,5 s izslēgta. WLT var darboties arī kā pavadošais vai krēslas apgaismojums; izvēlieties vajadzīgo funkciju atbilstoši tās instrukcijai.
Ja WLT uzstāda atsevišķi, ārpus piedziņas mehānisma, to pieslēdz pie ELS, kura funkcija jāmaina, izmantojot Oview. Rūpnīcas iestatījumā ELS ir slēdzenes izeja, nevis bākas izeja. Neapgrieziet WLT savienotāju un nenosakiet polaritāti pēc P.P./STOP.
| Izvēlētā funkcija | Izejas elektriskie parametri |
|---|---|
| Elektriskā slēdzene | 12 V AC / ne vairāk kā 15 VA, bez polaritātes. |
| Bāka | WLT vai 12 V DC lampa / ne vairāk kā 21 W. |
| Cita lampa vai relejs | Ar 24 V DC tīkla barošanu −30 % / +30 %, maks. 4 W; ar PS424 12 V DC −10 % / +25 %, maks. 4 W. Pirms pieslēgšanas pārbaudiet iestatījumus un saderību. |
Rezerves akumulators PS424
NICE PS424 nav automātiski iekļauts motora komplektā. Pievienojiet to paredzētajam savienotājam tikai pēc uzstādīšanas, ieprogrammēšanas un pārbaužu pabeigšanas. Barošanas pārtraukuma gadījumā samazinās palīgizejas spriegums. Kustību skaits ir atkarīgs no vārtiem, patēriņa un akumulatora stāvokļa.

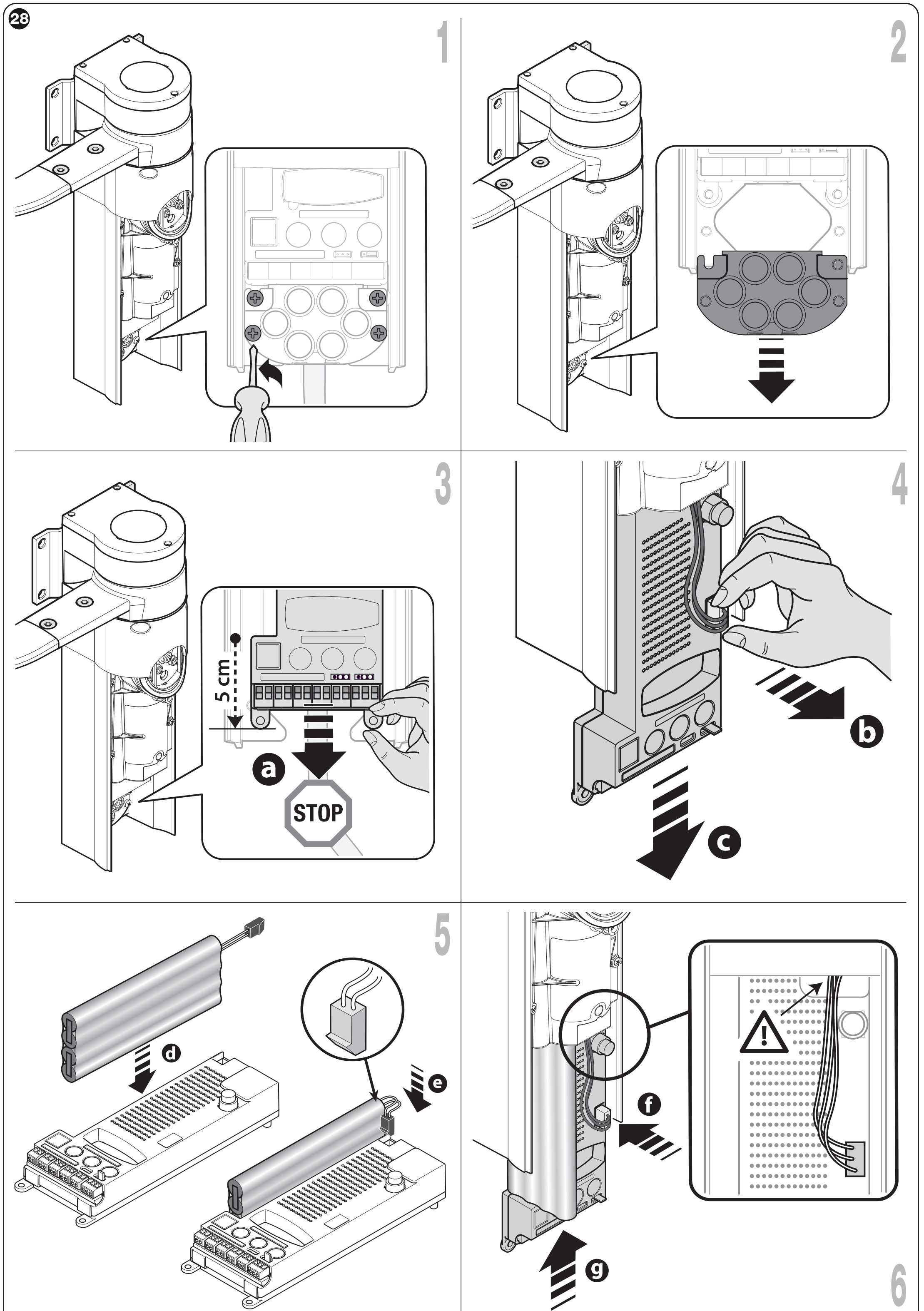

WALKY: SM spraudņa tipa uztvērēja un PS424 rezerves akumulatora uzstādīšana
Solemyo un servisa saskarne
NICE Solemyo izmanto to pašu paredzēto savienotāju, ko rezerves barošana. Izmantojot Solemyo, vienlaikus nedrīkst būt pieslēgta tīkla barošana. Iestatiet patēriņa samazināšanu un saules enerģijas sistēmu atbilstoši sistēmas prasībām. Oview pieslēdz pie BusT4; ar to var veikt papildu iestatījumus un diagnostiku. BlueBUS gaidstāves režīma iestatījums, izmantojot L4, nav tas pats, kas Oview funkcija Stand-by All.
Pirmā ieslēgšana un ieprogrammēšana
Norobežojiet vārtu zonu, lai tajā neiekļūtu cilvēki. Pēc ieslēgšanas BlueBUS jāmirgo reizi sekundē, TX/RX fotocellām jāsignalizē darbība, bet bākai miera stāvoklī jābūt izslēgtai. Ja stāvoklis nav pareizs, atvienojiet barošanu un pārbaudiet savienojumus. Ieprogrammēšana nav drošības pārbaude.
1. BlueBUS un STOP ieprogrammēšana
- Turiet nospiestu OPEN + STOP/SET aptuveni 3 s.
- Atlaidiet, kad L1 un L2 sāk ātri mirgot.
- Pagaidiet, līdz process ir pabeigts. STOP LED jādeg, L1/L2 nodziest; L3/L4 var sākt mirgot, aicinot ieprogrammēt vārtu stāvokļus.
Veiciet ieprogrammēšanu arī tad, ja piederumi nav pieslēgti. Atkārtojiet to pēc katras ierīces pievienošanas vai noņemšanas.
2. JA / JB atbilstoši konfigurācijai un vārtu spārnu secībai
Pirms ieprogrammēšanas attēlā izvēlieties precīzu konfigurāciju: motora ar vadības bloku novietojumu, vienu vai divus vārtu spārnus un, ja nepieciešams, spārnu pārlaidumu. Melnais bloks apzīmē vadības bloku, bultiņa — pārklājošo vārtu spārnu. Iestatiet JA/JB džemperus tieši tā, kā norādīts atbilstošajā rindā; neizvēlieties pozīciju tikai pēc apzīmējuma “kreisais motors”, neņemot vērā attēla orientāciju.

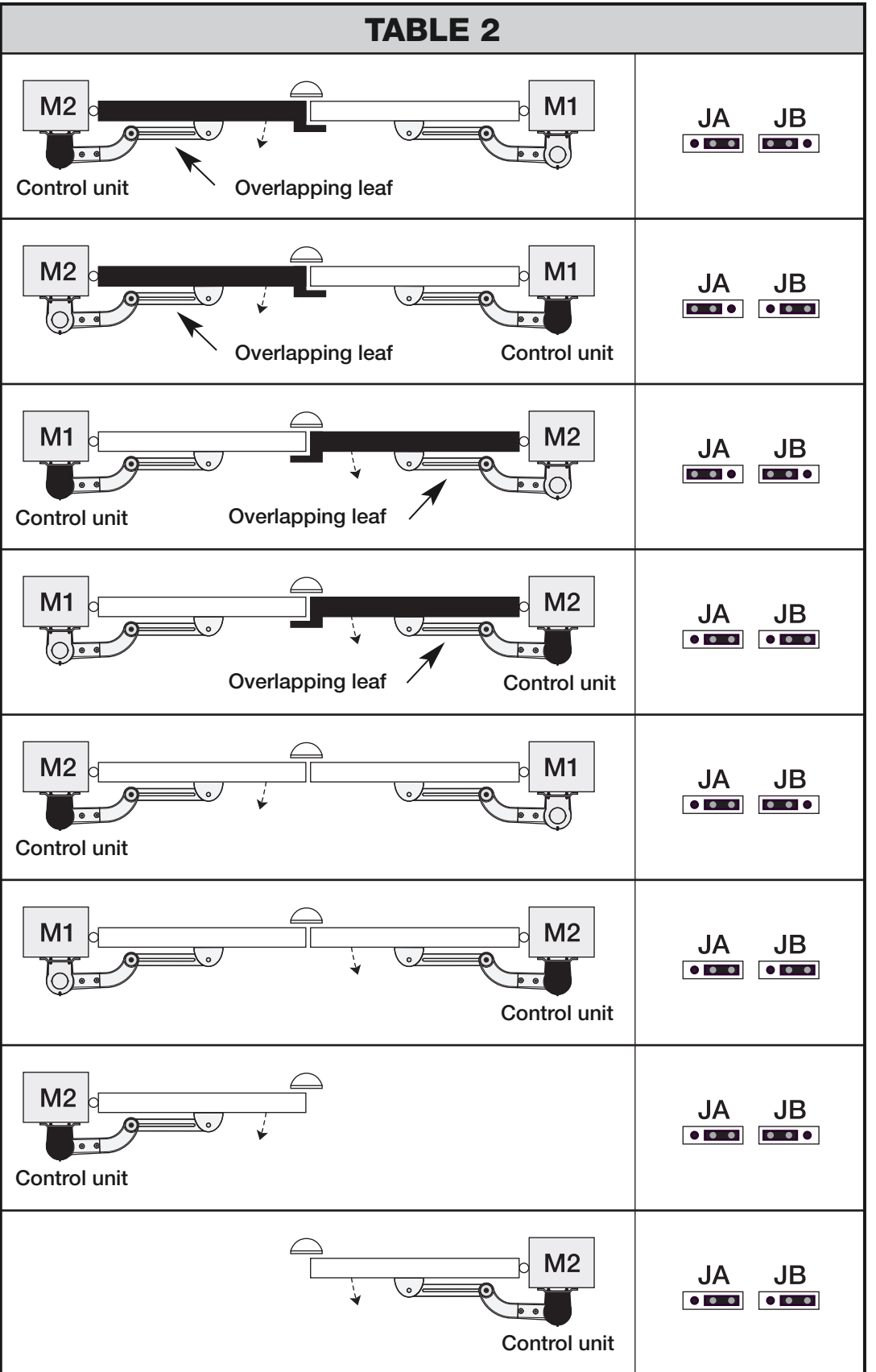

WALKY: astoņas vārtu konfigurācijas un atbilstošie JA un JB džemperu novietojumi
3. Mehānisko gala atduru ieprogrammēšana
- Pārbaudiet, vai atvērtā un aizvērtā stāvokļa gala atduras ir stingri nostiprinātas. Atbloķējiet motorus, novietojiet vārtu spārnus aptuveni gājiena vidū un no jauna nobloķējiet motorus.
- Turiet nospiestu STOP/SET + CLOSE aptuveni 3 s; kad L3/L4 sāk ātri mirgot, atlaidiet pogas.
- Sekojiet kustību secībai: lēna M1 aizvēršanās, lēna M2 aizvēršanās, lēna M2 un M1 atvēršanās, abu vārtu spārnu pilna ātra aizvēršanās. Ja ir viens motors, tiek veikta atbilstošā viena vārtu spārna secība.
- Ja pirmā kustība nav aizvēršanās vai aizvēršanos nesāk M1, apturiet kustību, nospiežot jebkuru pogu. Kad barošana ir atvienota, pārbaudiet JA/JB un, ja nepieciešams, WL1024 motora vadu polaritāti.
- Par veiksmīgu pabeigšanu liecina L3/L4 nodzišana. Ja nostrādā fotocella, tiek dots vadības signāls vai aktivizēta cita ierīce, ieprogrammēšana tiek pārtraukta un viss process jāatkārto.
Pēc tam vairākas reizes pilnībā atveriet un aizveriet vārtus. Pārbaudiet kustības uzsākšanu, parasto ātrumu, palēnināšanu, apstāšanos pie gala atdurām un drošības pārbaudes.
WLA1 programmēšana — četras LED L1 līdz L4
OPEN atver, CLOSE aizver, bet STOP/SET aptur; iestatīšanas laikā OPEN/CLOSE izvēlas LED. Mainot spēku vai ātrumu, atkārtoti jāpārbauda kustība un trieciena spēki. Nekompensējiet eņģu defektus, palielinot spēku.
I līmenis — funkcijas ON / OFF
- Turiet STOP/SET nospiestu aptuveni 3 s un atlaidiet, kad mirgo L1.
- Ar OPEN/CLOSE izvēlieties funkcijas LED.
- Īsi nospiediet SET. Īsa mirgošana nozīmē OFF, bet ilga — ON.
- Ja 10 s laikā neviena poga netiek nospiesta, režīms tiek izbeigts un izmaiņas saglabātas.
| LED — funkcija | Darbība un rūpnīcas iestatījums |
|---|---|
| L1 — Automātiska aizvēršana | ON: pēc atvēršanas vārti aizveras pēc II/L1 laika. OFF: gaida vadības signālu. Rūpnīcas iestatījums: OFF. |
| L2 — Aizvēršana pēc fotocellas nostrādes | ON: ja fotocella nostrādā atvēršanas vai aizvēršanas laikā, pauze tiek saīsināta līdz 5 s. Ja automātiskā aizvēršana ir izslēgta un fotocella nostrādā aizvēršanās laikā, tiek aktivizēta aizvēršana pēc ieprogrammētās pauzes. OFF: šī funkcija netiek izmantota. Rūpnīcas iestatījums: OFF. |
| L3 — Vienmēr aizvērt | ON: pēc barošanas atjaunošanas, ja vārti ir atvērti, tie aizveras pēc 5 s brīdinājuma mirgošanas. OFF: pēc tīkla barošanas atjaunošanas vārti paliek sākotnējā stāvoklī. Rūpnīcas iestatījums: OFF. |
| L4 — BlueBUS gaidstāves režīms | ON: minūti pēc kustības izslēdz BlueBUS un parastās LED; BlueBUS mirgo lēni. Jauns vadības signāls atjauno darbību ar nelielu aizkavi. OFF: šis enerģijas taupīšanas režīms netiek izmantots. Rūpnīcas iestatījums: OFF. |
II līmenis — regulējami parametri
- Turiet SET nospiestu aptuveni 3 s, atlaidiet, kad mirgo L1, un ar OPEN/CLOSE izvēlieties parametra ieejas LED.
- Turiet SET nospiestu un nogaidiet aptuveni 3 s, līdz iedegas pašreizējās vērtības LED.
- Turot SET nospiestu, izvēlieties OPEN/CLOSE vērtību.
- Atlaidiet SET un pagaidiet 10 s. Treknrakstā norādītas rūpnīcas iestatījumu vērtības.
| Ieejas LED — nosaukums un apraksts | Iestatījumu LED — vērtība |
|---|---|
| L1 — pauzes laiks Aktīvs, ja automātiskā aizvēršana ir ieslēgta (ON). | L1 — 5 s L2 — 30 s L3 — 60 s L4 — 120 s |
| L2 — P.P. vadība pa soļiem Ieejas un radio komandu secība. | L1 — Atvērt — apturēt — aizvērt — apturēt L2 — Atvērt — apturēt — aizvērt — atvērt L3 — Atvērt — aizvērt — atvērt — aizvērt L4 — Kopīpašuma režīms |
| L3 — Motoru ātrums Parastās kustības ātrums. Pēc izmaiņām pārbaudiet kustību un drošību. | L1 — Lēns L2 — Vidējs L3 — Ātrs L4 — Ļoti ātrs |
| L4 — Motoru spēks Iestata abus motorus; pēc izmaiņām izmēriet trieciena spēkus. | L1 — 1. līmenis — minimāls L2 — 2. līmenis L3 — 3. līmenis L4 — 4. līmenis — maksimāls |
Kopīpašuma režīmā II/L2 → L4 atvēršanas laikā P.P. un Atvērt komandas tiek ignorētas; Aizvērt komanda maina kustības virzienu. Aizvēršanas laikā P.P. un Atvērt komandas maina kustības virzienu uz atvēršanu, bet Aizvērt komanda tiek ignorēta. Nejauciet parametra ieejas LED ar iestatītās vērtības LED.
Uztvērējs un tālvadības pultis
Radio uztvērējs tiek ievietots ligzdā SM kad atvienots elektrotīkls un akumulators. Pirms savienošanas pārī pārbaudiet uzstādītā uztvērēja veidu un pults kodēšanu. Atsevišķa motora un gatava komplekta aprīkojums var atšķirties.
Priekš NICE OXIBD izvēlieties saderīgu pulti, piemēram, NICE MYGO4. Esošais SMXI vai OXI var izmantot citu kodēšanu. Ar vienādu 433,92 MHz frekvenci nepietiek.
| Režīms | Komandas |
|---|---|
| 1. režīms | Izeja 1 — vadība pa soļiem; 2 — daļēja atvēršana 1; 3 — atvēršana; 4 — aizvēršana. |
| 2. režīms | Viena poga tiek saglabāta izvēlētajai atbalstītajai komandai. Paplašinātām komandām nepieciešams saderīgs uztvērējs. |
Savienošanu pārī, pogas un radio atmiņas dzēšanu veiciet saskaņā ar uzstādītā OXIBD uztvērēja instrukciju. WLA1 atiestatīšana neaizstāj spraudņa uztvērēja radio atmiņas dzēšanu. Pievienojiet OXIBD antenu saskaņā ar tā antenas savienotāju.
Diagnostika — ko pārbaudīt darbības traucējumu gadījumā
Bākuguns pēc 1 s pauzes atkārto īsu zibšņu sēriju. Saskaitiet zibšņus vienā sērijā un tikai tad meklējiet cēloni. Neizslēdziet drošības elementu, to savienojot ar pārvienojumu.
| Zibšņi | Cēlonis un risinājums |
|---|---|
| 1 | BlueBUS stāvoklis neatbilst apgūtajam. Pārbaudiet kabeļus, ierīces un adreses; pēc izmaiņām atkārtojiet apguves procedūru. |
| 2 | Fotovārti bloķē kustību: novērsiet šķērsli, notīriet un noregulējiet optiku. |
| 3 | Palielināta pretestība vai spēka ierobežotāja aktivizēšanās: pārbaudiet eņģes, sviru un brīvu kustības ceļu; pārbaudiet spēkus. |
| 4 | STOP stāvoklis ir mainījies: pārbaudiet drošības ierīci un savienojumu. |
| 5 | Iekšējo parametru kļūda: pagaidiet vismaz 30 s un mēģiniet dot komandu; ja kļūda saglabājas, atvienojiet barošanu un vērsieties pie speciālista. |
| 6 | Pārsniegts kustību skaits: pagaidiet dažas minūtes, līdz tiek atcelts darbības ierobežojums. |
| 7 | Elektriska kļūda: pagaidiet vismaz 30 s; ja kļūda saglabājas, speciālistam jāatvieno visi barošanas avoti un jāpārbauda plate un kabeļi. |
| 8 | Citu komandu bloķē pastāvīga komanda: pārbaudiet iestrēgušu slēdzi vai P.P. laika kontaktu. |
| 9 | Automātika ir elektroniski bloķēta: nepieciešama atbloķēšanas komanda; tā nav manuāla atbloķēšana ar atslēgu. |
| LED miera stāvoklī | Nozīme |
|---|---|
| BlueBUS — 1 reizi sekundē | Normāla darbība; 2 ātri zibšņi apstiprina ieejas stāvokļa maiņu vai saņemtu komandu. |
| BlueBUS nedeg / deg nepārtraukti | Pārbaudiet barošanu, drošinātāju un vadības bloku; gaidstāves režīmā indikācija mainās. |
| STOP deg | Apgūtā drošības ieeja ir miera stāvoklī. |
| STOP nedeg | Pārbaudiet drošības ieeju; tās stāvoklis neatbilst apgūtajam. |
| L1 + L2 mirgo lēni | Jā jāapgūst ierīces. |
| L3 + L4 mirgo lēni | Jā jāapgūst gala stāvokļi. |
Avārijas kustība, turot komandu
Drošības ierīces darbības traucējumu gadījumā vispirms izmantojiet manuālo atbloķēšanu. Uzstādītājs uzraudzībā var izmantot režīmu, kurā komanda jātur nospiesta: nosūtiet komandu un atkārtojiet to 3 s laikā, pēc tam turiet nospiestu; aptuveni pēc 2 s vārti kustēsies tikai tik ilgi, kamēr poga būs nospiesta. Teritorijai jābūt brīvai, un visiem vārtiem jābūt redzamiem. Tas neaizstāj drošības elementa remontu.
Manuāla atbloķēšana strāvas padeves pārtraukuma gadījumā
Atbloķējiet tikai nekustīgus vārtus. Mehāniska bojājuma, bīstamas kustības vai stipra vēja gadījumā vispirms droši nostipriniet vērtni.
- Paceliet atbloķēšanas mehānisma vāciņu un ievietojiet atslēgu.
- Pagrieziet atslēgu gandrīz par pilnu apgriezienu pulksteņrādītāja virzienā. Vārtiņu var pārvietot ar roku.
- Lai nofiksētu mehānismu, pagrieziet atslēgu pretēji pulksteņrādītāja virzienam un viegli pabīdiet vērtni, līdz mehānisms nofiksējas.
- Izvelciet atslēgu. Pagrieziet atbloķēšanas disku par 90° pretēji pulksteņrādītāja kustības virzienam, lai nosegtu atveri, un aizveriet vāku.

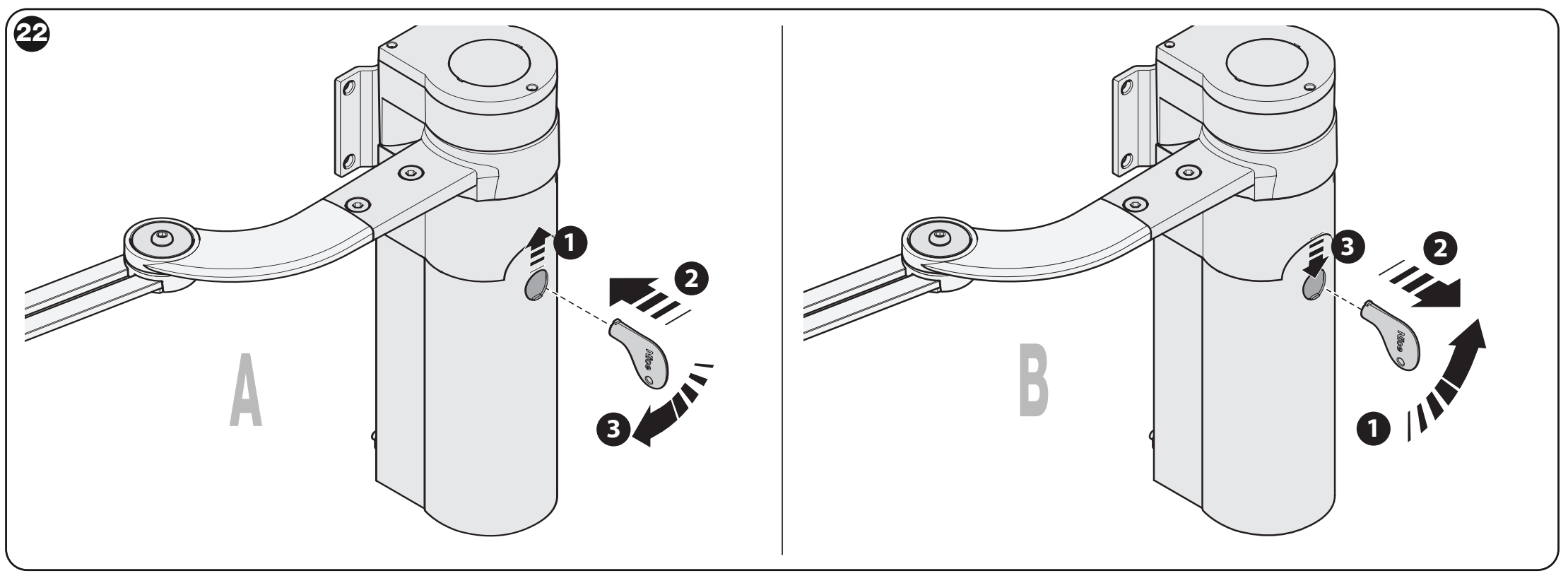

WALKY: A – atbloķēšana ar atslēgu; B – pārvada atkārtota nobloķēšana
WLA1 atmiņas dzēšana
Atiestatīšana atjauno rūpnīcas iestatījumus un dzēš ierīces apgūtos datus. Kamēr vārti stāv, turiet nospiestu OPEN + CLOSE, līdz sāk mirgot L1 un L2. Pēc tam no jauna veiciet ierīču un mehānisko atduru apguvi, kā arī drošības pārbaudes. Papildu radio uztvērēja atmiņu dzēš, veicot atsevišķu uztvērēja procedūru.
Pārbaudes pirms vārtu nodošanas
- Kad piedziņa ir atbloķēta, pārbaudiet visu vārtu vērtni: tai jākustas vienmērīgi ar spēku, kas mazāks par 390 N un pēc atlaišanas jāpaliek nekustīgai. Šī pārbaude nenosaka motora griezes momentu vai pieļaujamo trieciena spēku.
- Pārbaudiet enkurus, kronšteinus, skrūves, tapas, fiksatorus un abas mehāniskās atdures. Nobloķējiet motorus.
- Pārbaudiet atvēršanu, aizvēršanu un STOP no visām vadības ierīcēm, tostarp vērtņu secību un pārlaidumu.
- Pārbaudiet katru fotoelementu un drošības malu atsevišķi abos kustības virzienos; pārliecinieties, ka vārti reaģē pareizi.
- Montētājs izmēra trieciena spēkus ar mērierīci. Pēc spēka, ātruma vai ģeometrijas maiņas pārbaudi veic atkārtoti.
- Pēc sekmīgām pārbaudēm nododiet klientam marķētus vārtus kopā ar atbloķēšanas norādījumiem un apkopes plānu. Nestaigājiet starp kustīgām vārtu vērtnēm.
Apkope un droša lietošana
Pārbaudi veiciet ne retāk kā reizi 6 mēnešos vai pēc 20 000 cikliem, atkarībā no tā, kas iestājas pirmais. Pirms darbu sākšanas atvienojiet elektrotīklu un PS424 vai Solemyo. Pārbaudiet, vai nav korozijas; pārbaudiet stiprinājumus, šarnīru brīvkustību, tapas, atdures, kabeļus un atbloķēšanu. Notīriet un pārbaudiet fotoelementus; pēc apkopes atkārtojiet drošības pārbaudes.
Nemēģiniet novērst motora darbības traucējumus, palielinot spēku. Darbības traucējumu gadījumā pārtrauciet automātisko darbību un izsauciet servisa speciālistu. Motoru, elektroniku un akumulatoru nododiet atbilstošā savākšanas punktā, nevis sadzīves atkritumos.
WALKY WL1024C tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Motors / vadības bloks | 24 V DC / iebūvēta WLA1. |
| WL1024C barošana no elektrotīkla | 230 V AC, +10 % / −15 %, 50/60 Hz. |
| Nominālā jauda no elektrotīkla | 120 W. |
| Ātrums | Bez slodzes 0,20–0,30 rad/s; pie nominālā griezes momenta 0,16–0,24 rad/s. Nevis metri sekundē. |
| Vārtu vērtnes ierobežojumi | Līdz 1,8 m / 180 kg saskaņā ar kopīgo grafiku; maksimālais augstums 2 m. |
| Darba režīms | 100 pilni cikli dienā; aptuveni 50 cikli stundā un nepārtraukta darbība aptuveni 10 min. |
| BlueBUS | Maksimāli 15 ierīces; pieslēgšana bez polaritātes ievērošanas. |
| Papildu barošana | Maksimāli 200 mA; P.P./STOP spriegums un polaritāte. |
| Aizsardzības klase / temperatūra | IP44, ja vāks ir nebojāts un aizvērts; −20 līdz +50 °C. Aukstumā efektivitāte samazinās. |
| Izmēri / svars | Aptuveni 90 × 125 × 385 mm / 4,8 kg. |
| Rezerves barošana / saules enerģija | NICE PS424 / NICE Solemyo atkarībā no izvēlētā barošanas veida. |

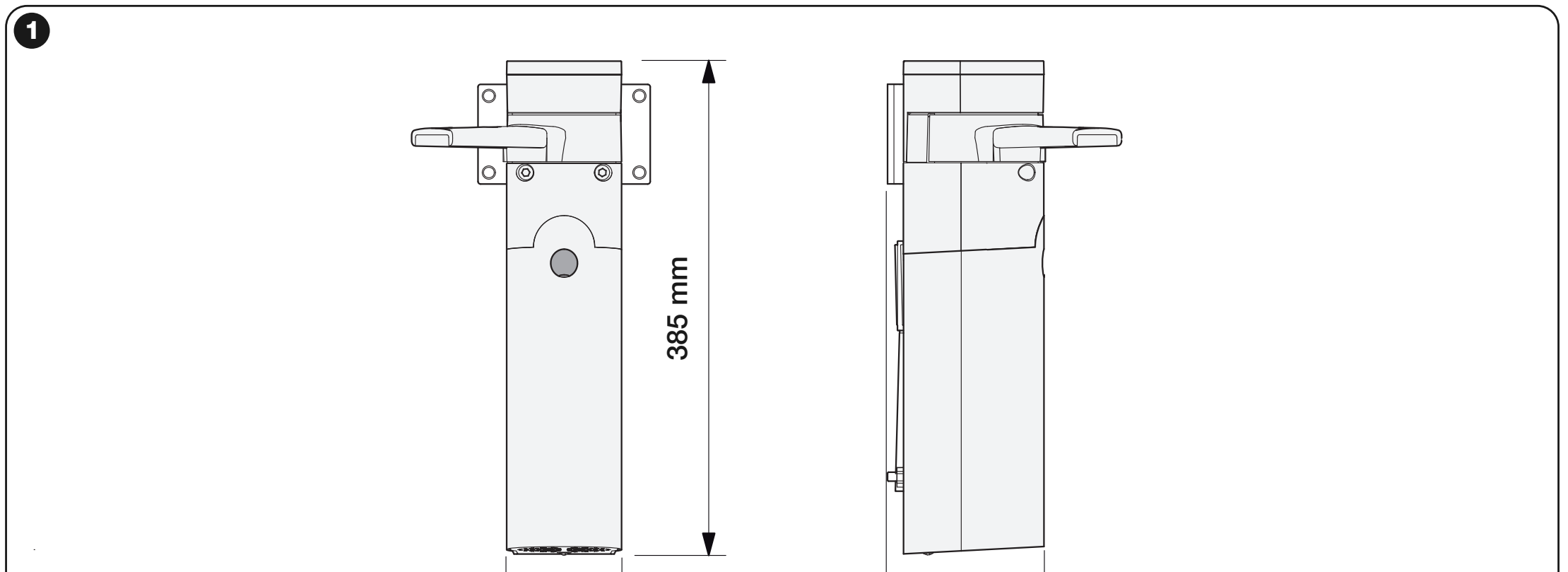

WALKY izmēri un šarnīra sviras novietojums; rasējuma izmēri norādīti mm
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
