NICE Walky WL1024 – piedziņa bez vadības bloka vārtiem līdz 1,8 m/180 kg
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
593,78 € ar PVN
| Svars |
|---|
| 4,30 kg |

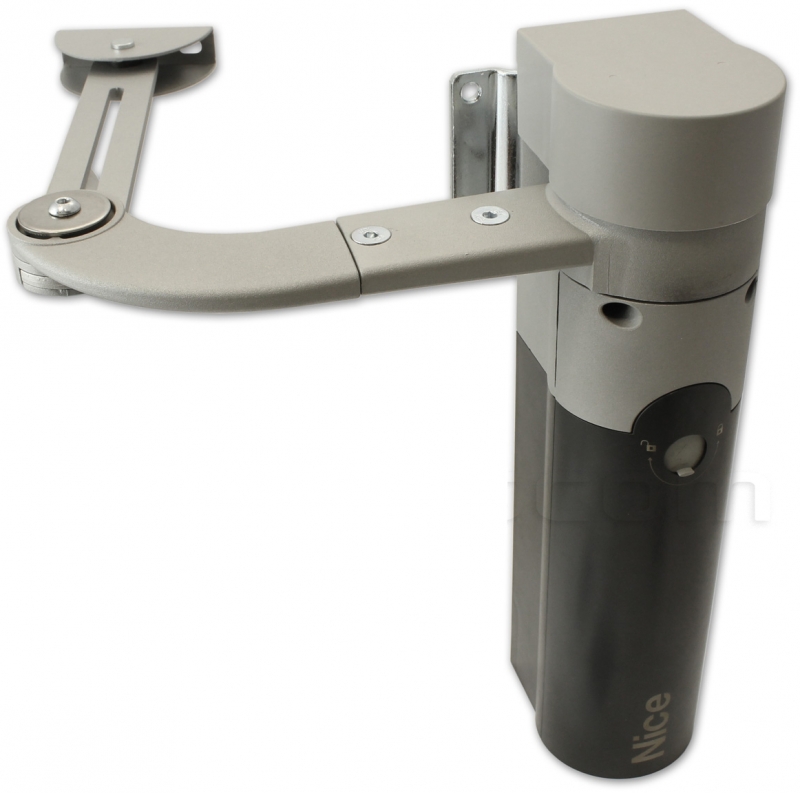

Produkta apraksts NICE Walky WL1024 – piedziņa bez vadības bloka vārtiem līdz 1,8 m/180 kg
NICE WALKY WL1024 ir 24 V DC šarnīra piedziņa bez vadības bloka. Tā kalpo kā divviru vārtu otrā piedziņa un tiek pievienota pie NICE WALKY WL1024C, kurā ir WLA1 vadības bloks. Pats WL1024 nav uztvērēja, programmēšanas pogu vai sava elektrotīkla pieslēguma.
Piedziņa ir neatgriezeniska; strāvas padeves pārtraukuma gadījumā vērtni var atbloķēt ar atslēgu un vadīt manuāli. Vērtnes garumu un svaru izvēlieties, ņemot vērā abus parametrus kopā atbilstoši lietošanas diagrammai.
Vadība un saderīgie piederumi
Visi piederumi tiek pieslēgti WLA1 blokam WL1024C motorā. Pie WL1024 tiek pieslēgts tikai vads no vadības bloka. Vienviru vārtiem izvēlieties WL1024C; divviru vārtiem izmantojiet vienu WL1024C un vienu WL1024.
| Kas | Kāpēc | Tips |
|---|---|---|
| Otrās vērtnes vadība | Nodrošina abu motoru barošanu un vadību; iestata motoru kustības ceļu, spēku un ātrumu. | WL1024C ar WLA1 Motoru savienojums |
| Fotoelementi | Pārbauda caurbraukšanu; pieslēgšana ar diviem vadiem bez polaritātes ievērošanas. | NICE EPMB BlueBUS pie WLA1 |
| Tālvadības pults | Iespraužams uztvērējs un tam atbilstoša pults; piederumi atsevišķam motoram jāiegādājas papildus. | NICE OXIBD / NICE MYGO4 Pults iestatījumi |
| Brīdinājuma gaisma | Signalizē par kustību. WLT uzstāda uz WL1024C un pieslēdz tā FLASH savienotājam. | NICE WLT |
| Rezerves barošana elektroapgādes pārtraukuma gadījumā | Akumulatoru pieslēdz WL1024C, un tas nodrošina abu motoru komplekta barošanu. | NICE PS424 Rezerves barošanas pieslēgšana |
| Saules enerģijas barošana | Iespējama darbība bez pieslēguma elektrotīklam, iepriekš izvērtējot enerģijas patēriņu un vietējos apstākļus. | NICE SOLEMYO SYKCE30 Barošanas nosacījumi |

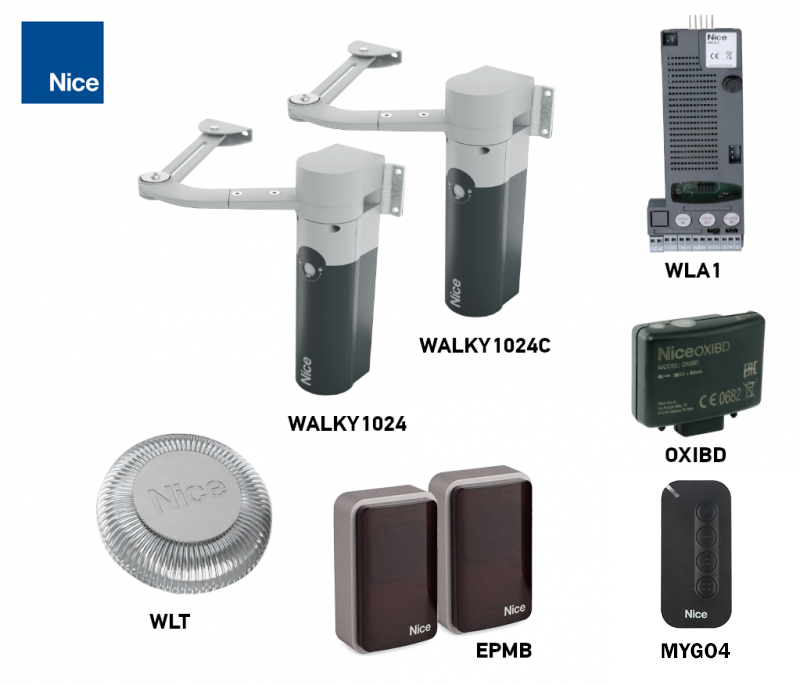

Motors, vadības bloks vai pilns komplekts
| WL1024C | WL1024 | Divviru vārtu komplekti |
|---|---|---|
Motors ar WLA1 Vienai vērtnei vai kā divviru vārtu vadības motors. | Otrs motors bez vadības bloka Šis izstrādājums. Pieslēdz pie WL1024C; atsevišķi tas nespēj vadīt vārtus. | Pamata komplekts Ar fotoelementiem Ar piederumiem  |
Divviru vārtu komplektos ietilpst WL1024C, WL1024, OXIBD uztvērējs un MYGO4 tālvadības pults. Versijā ar fotoelementiem papildus iekļauts EPMB; komplektā ar piederumiem iekļauts arī WLT. Divi motori nepalielina vienas vērtnes pieļaujamo garumu vai svaru.
Atsevišķa motora iepakojuma saturs
Atsevišķi iegādājamā WL1024 komplektā ietilpst motors, šarnīra svira ar stiprinājuma detaļām, montāžas kronšteini un atbloķēšanas atslēgas. Komplektā nav WLA1 vai radio vadības; vadību nodrošina WL1024C. Atbilstoši montāžas veidam jānodrošina konkrētajai pamatnei piemēroti enkuri un stingri gala atduri.
Kad WALKY WL1024 ir piemērots?
| Izpildījums | Lietojums |
|---|---|
| Pilnā svira | Vārtu vērtne līdz 1,8 m pie 100 kg; līdz 180 kg pie 0,8 m. Leņķis atkarībā no ģeometrijas — ne vairāk kā 110°. |
| Saīsinātā svira | Vārtu vērtne līdz 1,6 m pie 100 kg; leņķis ne vairāk kā 90°. Pārējās garuma un svara kombinācijas skatiet atbilstošajā diagrammas apgabalā. |
| Vārtu vērtnes augstums | Ne vairāk kā 2 m. Pilns aizpildījums un vējš palielina slodzi. |
| Vārtu stāvoklis | Vienmērīga manuāla kustība abos virzienos, bez vietām ar paaugstinātu pretestību. Pēc atlaišanas vērtne paliek nekustīga. |
| Lietojums | Veramie vārti ar atvēršanos uz iekšu un pietiekami daudz vietas sviras kustībai. |

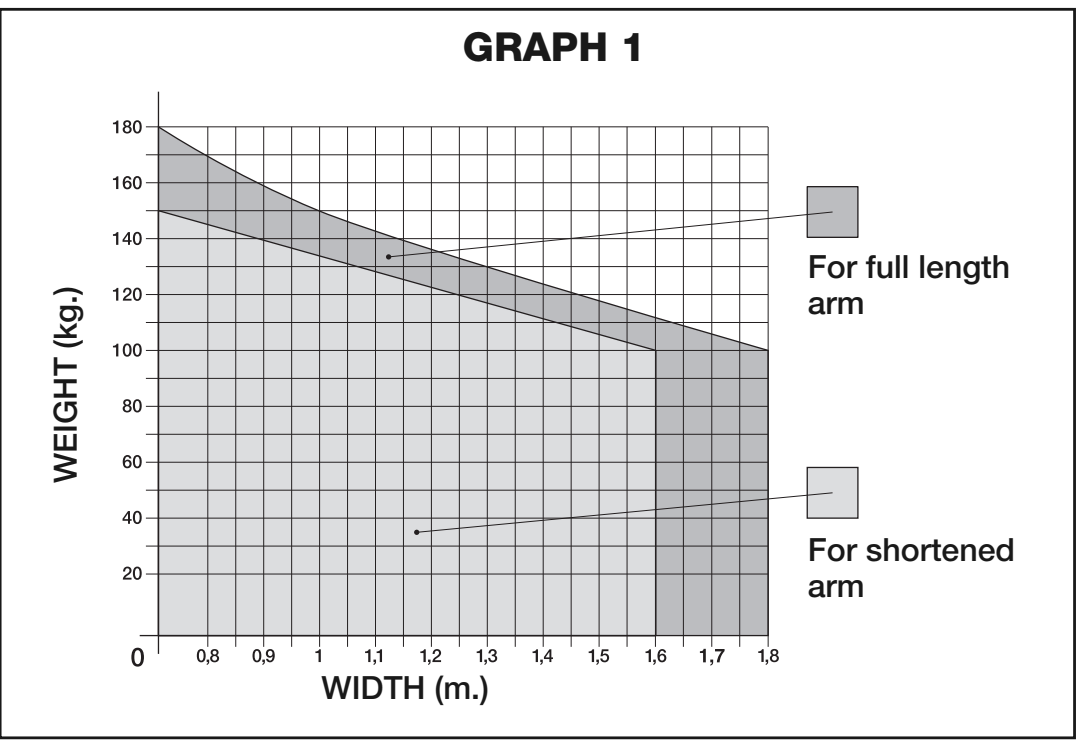

1,8 m un 180 kg ir atsevišķi maksimālie ierobežojumi. Diagrammā horizontāli attēlots vārtu vērtnes garums metros, vertikāli — svars kilogramos; krustpunktam jāatrodas atļautajā pelēkajā zonā, kas atbilst izvēlētajam sviras garumam. Baltā zona nav pieļaujama.

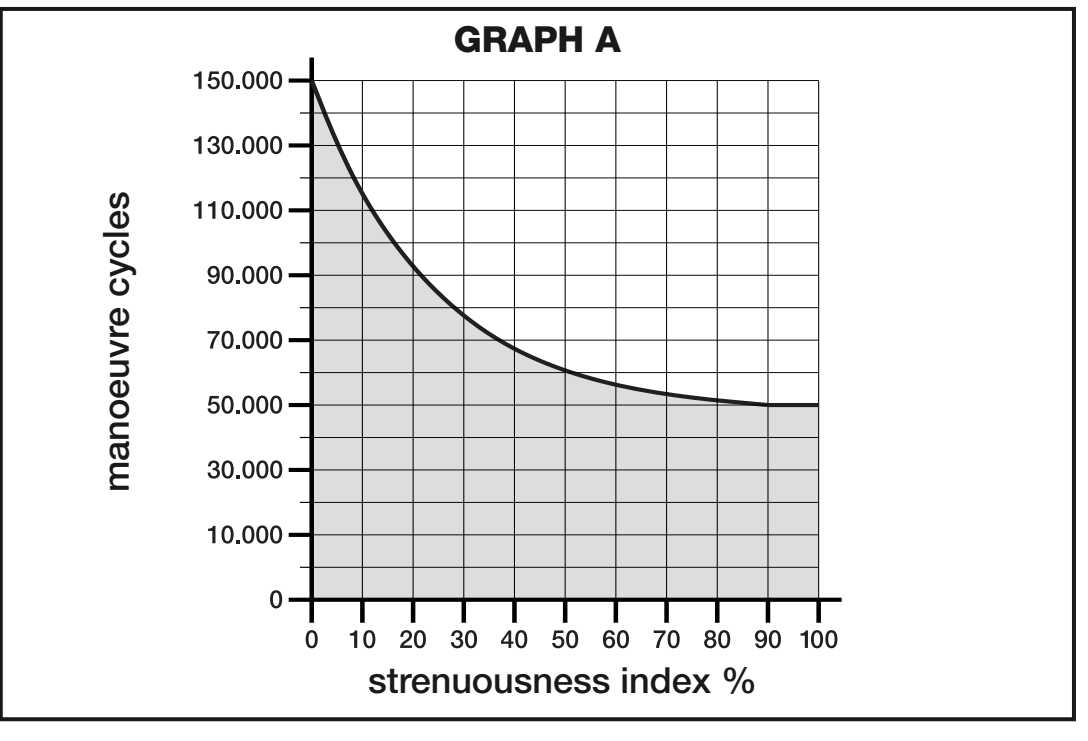

Slodze un aptuvenais kalpošanas laiks
Kalpošanas laiku ietekmē vārtu vērtnes garums un svars, temperatūra, aizpildījums un vējš. Saskaitiet garuma un svara indeksu ar citiem klātesošajiem ietekmes faktoriem. Diagrammā norādīts aptuvenais ciklu skaits, ja tiek veikta apkope, nevis garantēts kalpošanas gadu skaits.
| Ietekmes faktors | Pilnā svira | Saīsinātā svira |
|---|---|---|
| Vērtne īsāka par 1,2 m; virs 100 kg / zem 100 kg | 55 % / 30 % | 65 % / 50 % |
| Vērtne 1,2–1,6 m; virs 80 kg / zem 80 kg | 55 % / 40 % | 65 % / 50 % |
| Vērtne garāka par 1,6 m; virs 60 kg / zem 60 kg | 55 % / 40 % | Nav pieļaujams |
| Temperatūra virs 40 °C vai zem 0 °C, vai mitrums virs 80 % | +15 % | +15 % |
| Pilns aizpildījums | +15 % | +10 % |
| Vējaina vieta | +15 % | +10 % |
Ja svars precīzi atbilst norādītā diapazona robežvērtībai, izvēloties ņemiet vērā lielāko indeksu. Ja kustība ir apgrūtināta vai vieta ir vējaina, lūdziet montētājam izvērtēt komplekta piemērotību.
Kronšteinu un pilnās sviras montāža
Montāžu un elektrisko pieslēgšanu uzticiet profesionālam montētājam. Pirms darba atvienojiet elektrotīklu un, ja tādi ir, akumulatoru vai saules enerģijas avotu. Piedziņa nedrīkst kompensēt nepareizi iekārtu, bojātu vai ķerošu vārtu darbību.
Montāžas virsma, izmēri A/B un vieta E
| Nosacījums | Kas jāievēro |
|---|---|

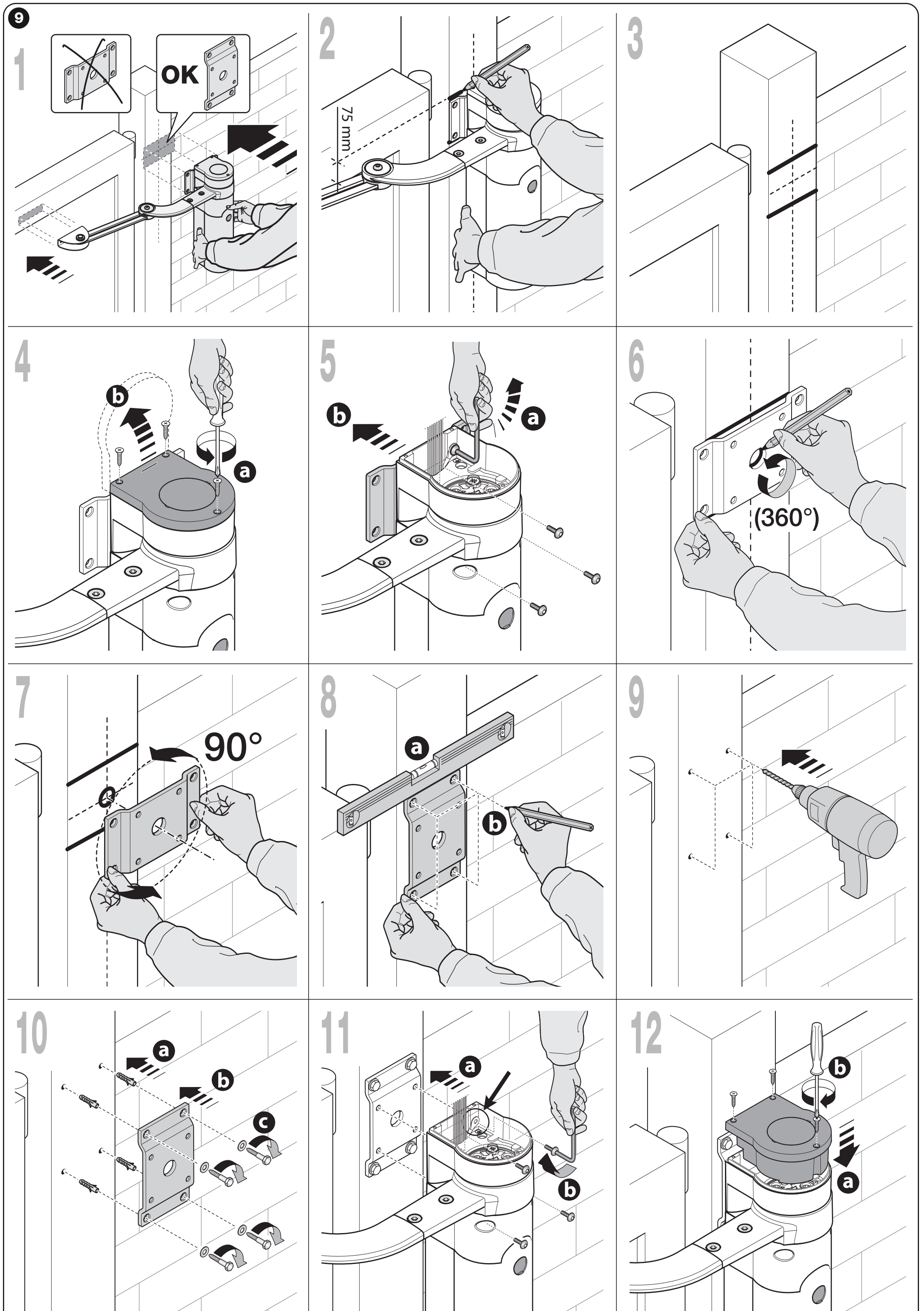

| Staba virsma | Vismaz 80 mm plata, stingra montāžas virsma. Ja platums ir 80–135 mm, pagrieziet aizmugurējo stiprinājuma kronšteinu par 90° atbilstoši attēlam. |
| Motora novietojums | Vertikāli, ar sviru uz augšu. Motoru nedrīkst montēt apgrieztā stāvoklī ar sviru uz leju. |
| Priekšējais kronšteins | Piestipriniet pie vārtu vērtnes stingrās daļas, piemēram, nesošā rāmja; motoram un svirai jābūt nolīmeņotiem horizontāli. |

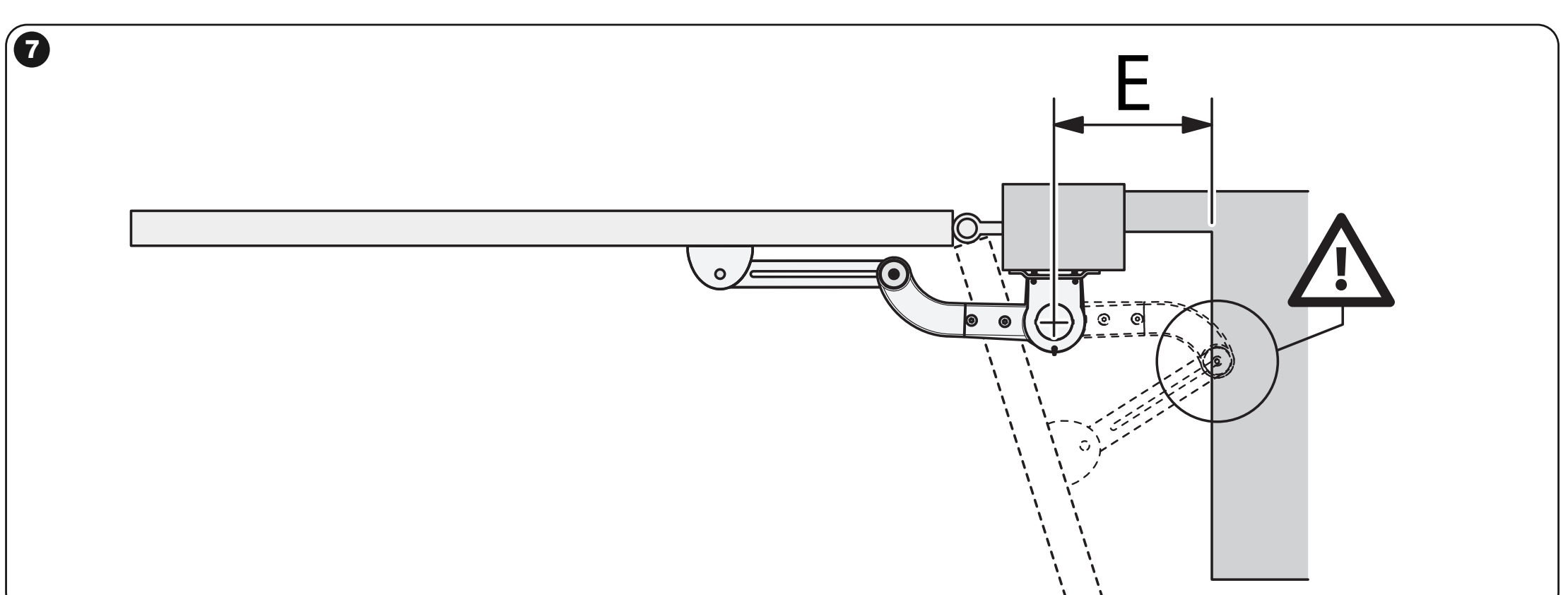

| Vieta E | 80–299 mm: svira jāsaīsina, maksimālais atvēršanas leņķis — 90°. No 300 mm: pilnā svira, atkarībā no A/B maksimālais atvēršanas leņķis — 110°. |

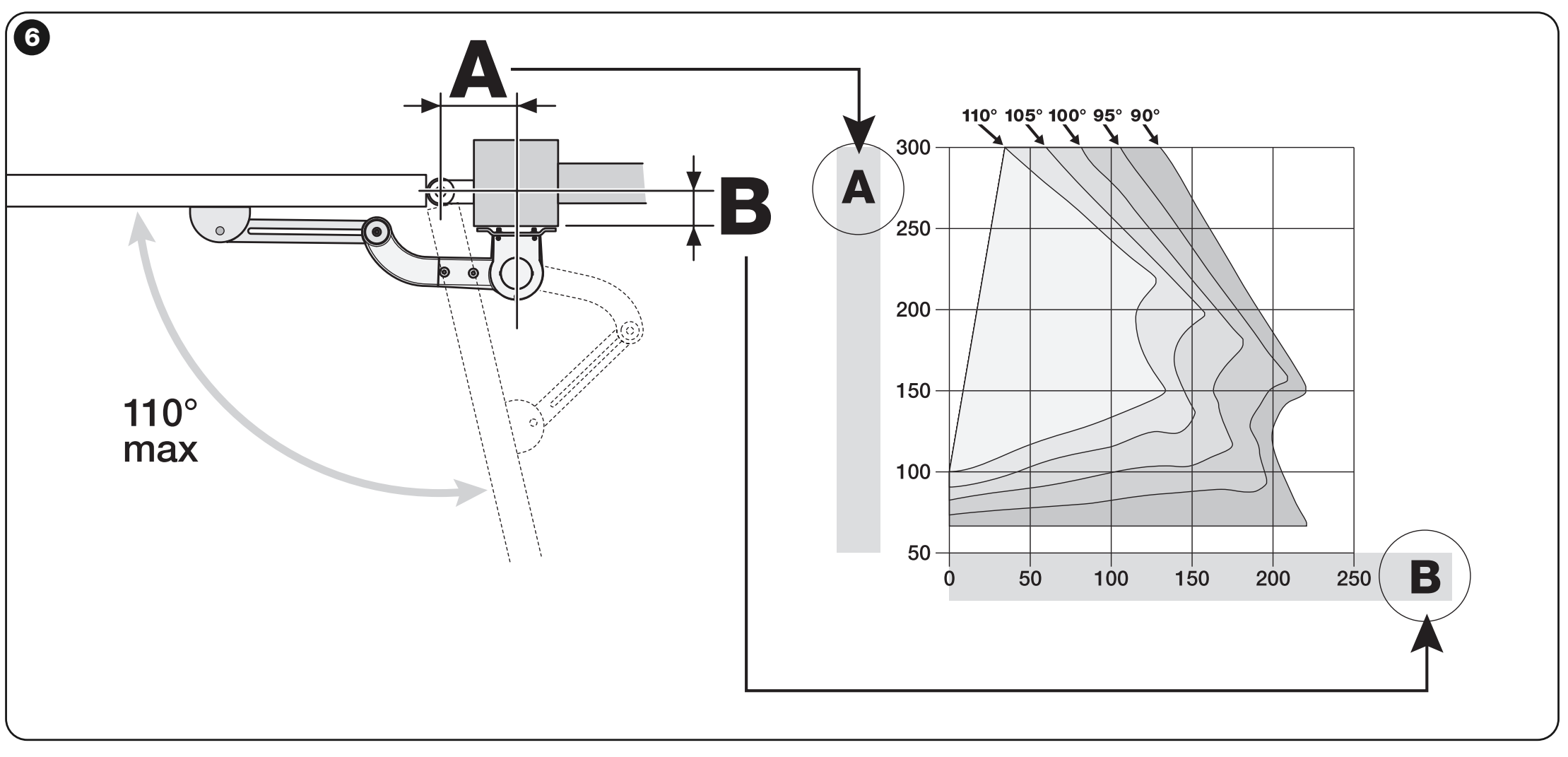

| Izmēri A/B | Izmēriet B no eņģes ass līdz montāžas virsmai. Nosakiet A izvēlētajam leņķim tā, lai punkts A/B atrastos diagrammas atļautajā zonā. |
| Atduri | Atvēršanas un aizvēršanas galapunktos uzstādiet stingras un pietiekami izturīgas mehāniskās atdures; tās nav automātiski iekļautas atsevišķa motora komplektā. |

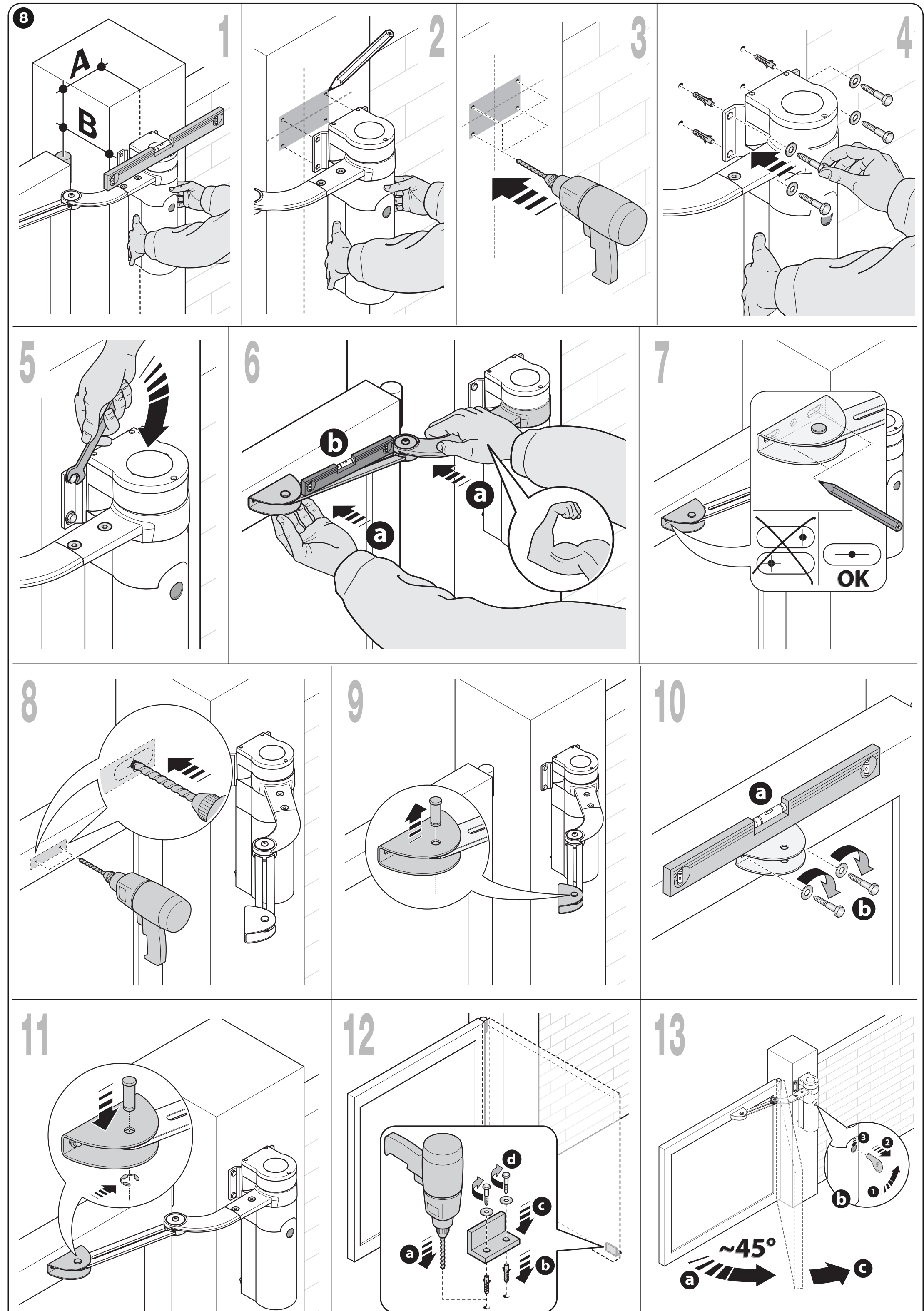

- Sagatavojiet stingras atdures atvērtam un aizvērtam stāvoklim, nosakiet vēlamo leņķi un montāžas izmērus A/B. Pārbaudiet visu sviras kustības telpu.
- Samontējiet sviru un nostipriniet aizmugurējo kronšteinu pie nesošās pamatnes ar piemērotiem enkuriem. Uzstādiet piedziņu vertikāli un atbloķējiet to.
- Kad vērtne ir aizvērta, izbīdiet sviru līdz galējai izstieptajai pozīcijai un pārbaudiet, vai tā mehāniski fiksējas galējā stāvoklī. Novietojiet priekšējo kronšteinu pie rāmja stingrās daļas. Izliektajai svirai jābūt vērstai pret vārtu vērtni; nolīmeņojiet sviru horizontāli.
- Vispirms īslaicīgi piestipriniet kronšteinu. Ar roku izkustiniet vārtus visā kustības diapazonā un pārbaudiet, vai svira nesaskaras ar stabu vai sienu un vērtne sasniedz abas atdures.
- Pabeidziet stiprināšanu, ievietojiet tapas un Benzing fiksācijas gredzenus. Priekšējā kronšteina nolīmeņošana ļauj pārbaudīt arī montāžas attēlā norādīto 75 mm izmēru.
- Pārvietojiet vērtni aptuveni līdz pusei, ar atslēgu nobloķējiet motoru un, viegli pakustinot vārtus ar roku, ļaujiet pārvadam saslēgties.

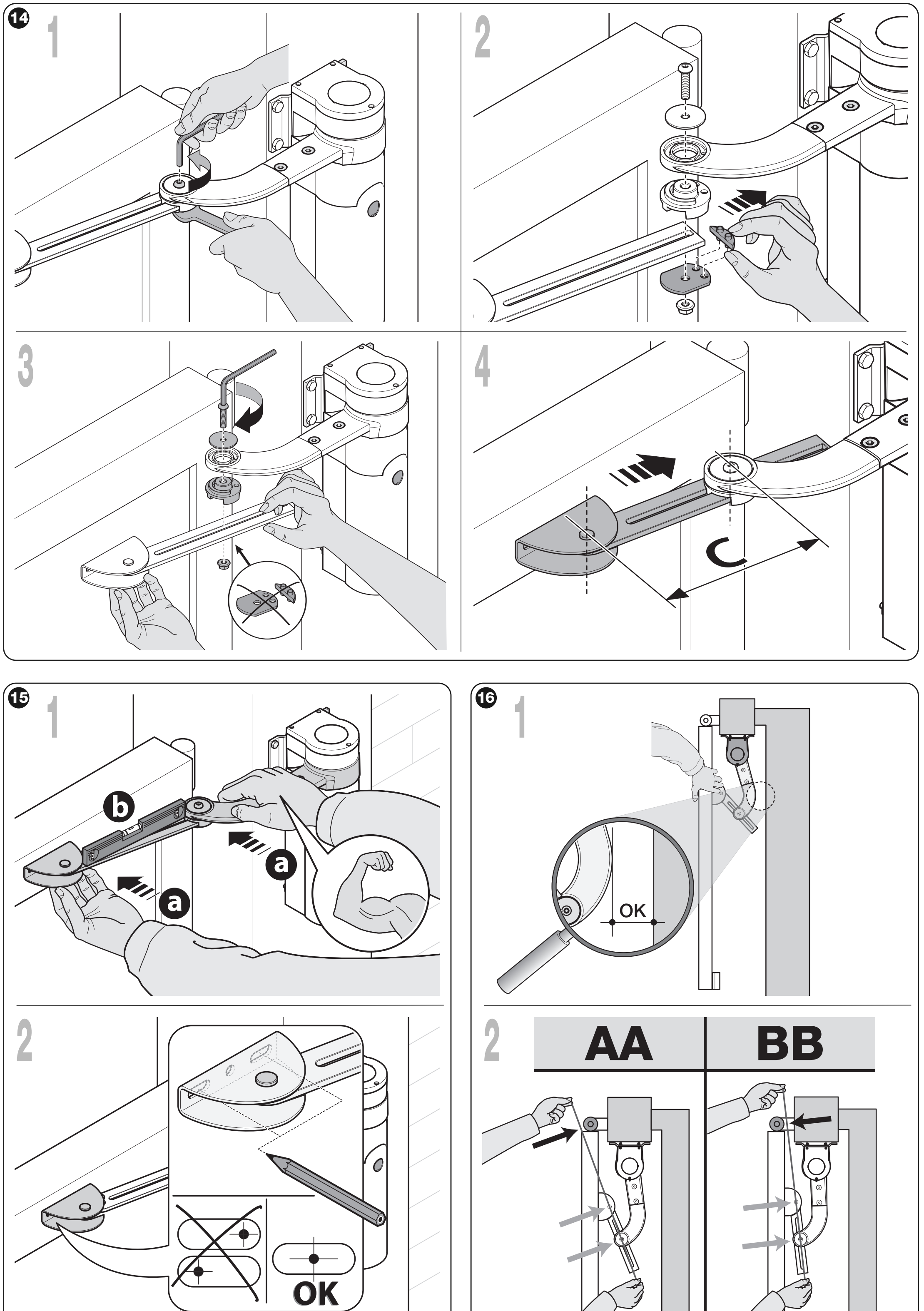

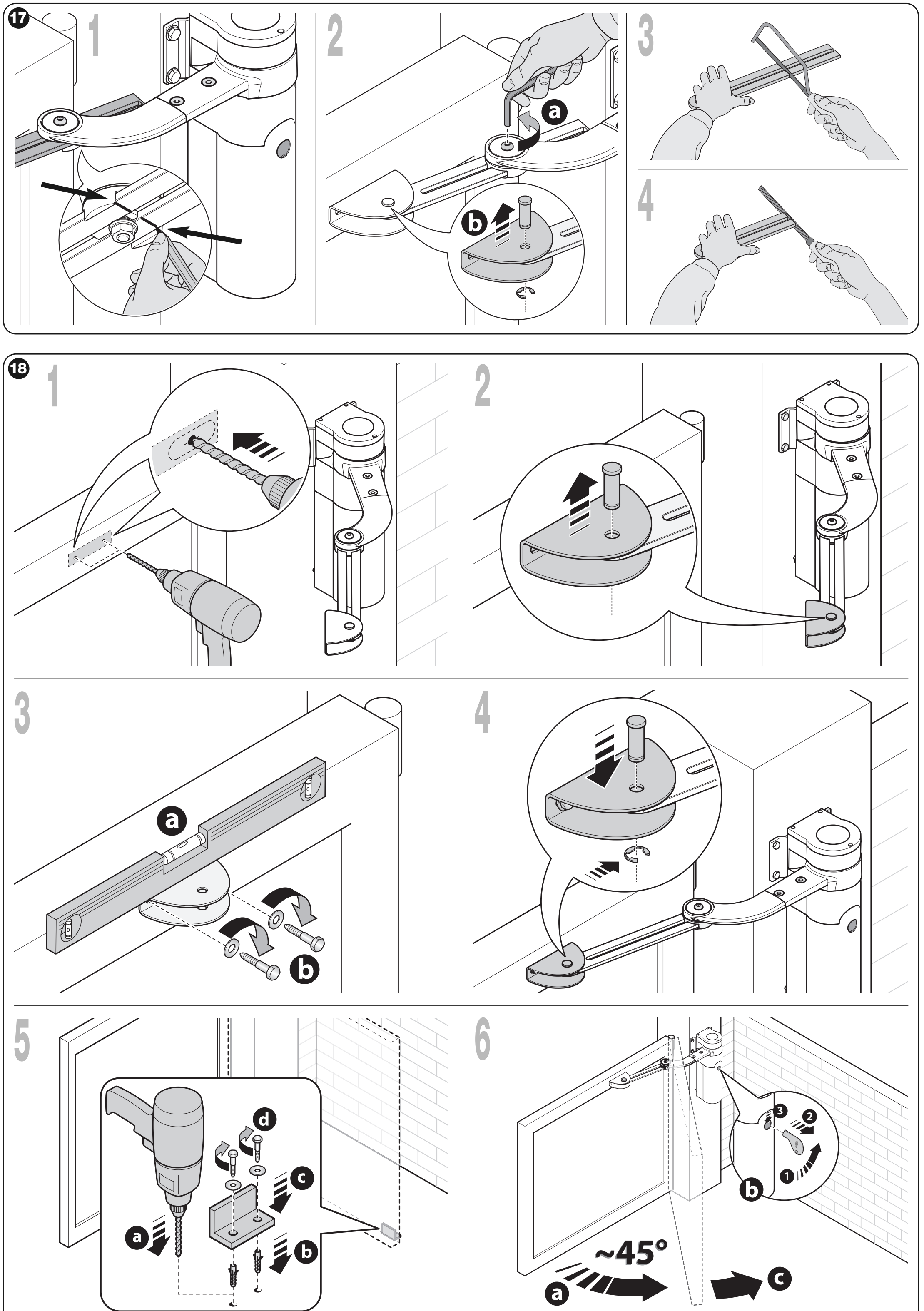

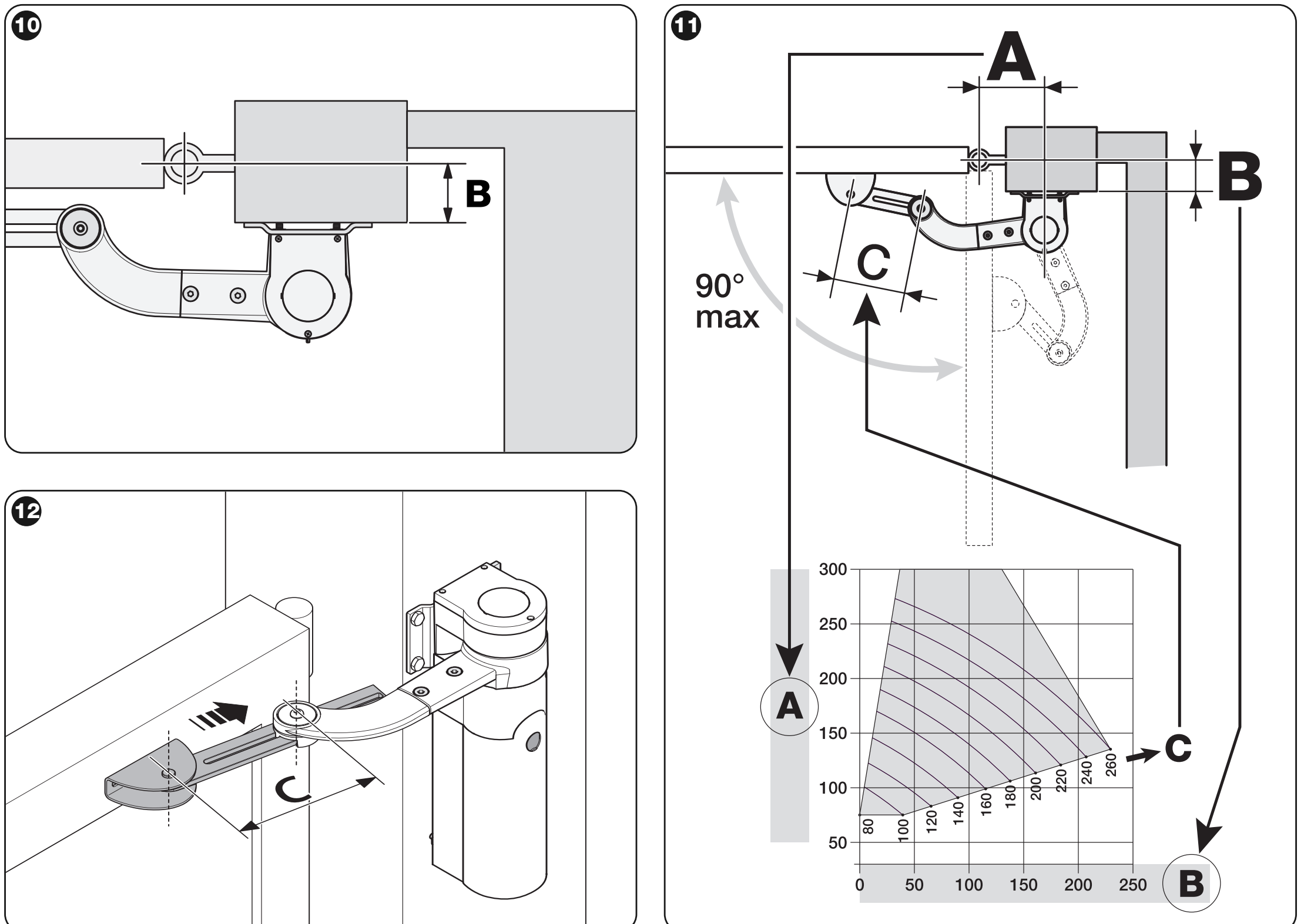

Sviras saīsināšana, ja vieta ir ierobežota
Sviras saīsināšana jāveic montētājam, un tā jāizdara pirms kronšteina galīgās nostiprināšanas. Saīsinātās sviras maksimālais leņķis ir 90°, bet maksimālais vārtu vērtnes garums atbilstoši slodzes diagrammai ir 1,6 m.
- Iestatiet atvērto pozīciju līdz 90° un uzstādiet pagaidu atduri. Izmēriet B; pēc saīsinātās sviras diagrammas nosakiet A un attālumu C starp tapām.
- Noregulējiet sviru uz C izmēru un īslaicīgi piestipriniet priekšējo kronšteinu pie aizvērtas vārtu vērtnes. Atverot vārtus, pārbaudiet tapu novietojumu attiecībā pret eņģi, kā parādīts attēlā AA/BB.
- Ja nostiepta pārbaudes aukla atrodas kā BB pozīcijā, palieliniet C par dažiem milimetriem un atkārtojiet pārbaudi, līdz tiek sasniegta AA pozīcija, neļaujot svirai saskarties ar šķērsli.
- Tikai pēc ģeometrijas pārbaudes nogrieziet sviru atbilstoši sākotnējam rasējumam, samontējiet to un galīgi nostipriniet kronšteinu un stingrās atdures.
WL1024 pieslēgšana WL1024C vadības blokam
WL1024 nedrīkst pieslēgt pie 230 V. To baro WLA1 motora izeja WL1024C. Savienošanai izmantojiet kabeli 3 × 1,5 mm², ne garāku par 6 m: divi motora vadi un aizsargvads. Mainot virzienu, motora vadu polaritāte tiek apgriezta; tā nav pastāvīga +/− barošana piederumiem.

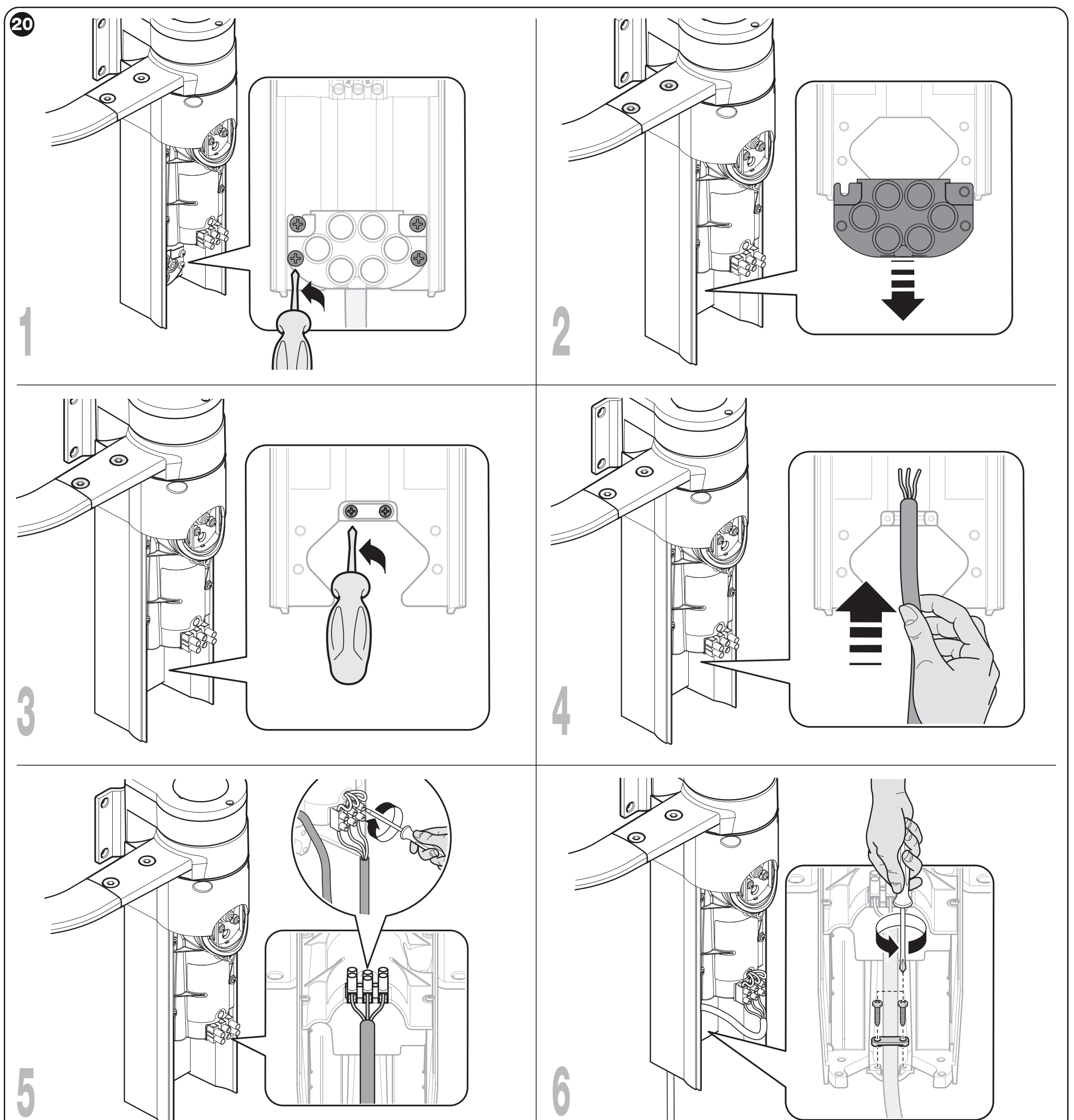

- Atvienojiet visus barošanas avotus. Noņemiet WL1024 apakšējo vāku un četras caurvadu turētāja skrūves; saglabājiet abas starplikas.
- Izvelciet kabeli caur kabeļu ievadu. Pievienojiet trīs vadus precīzi atbilstoši simboliem uz motora spaiļu bloka, bet aizsargvadu — pie marķētās zemējuma spailes. Pievelciet kabeļu ievadu.

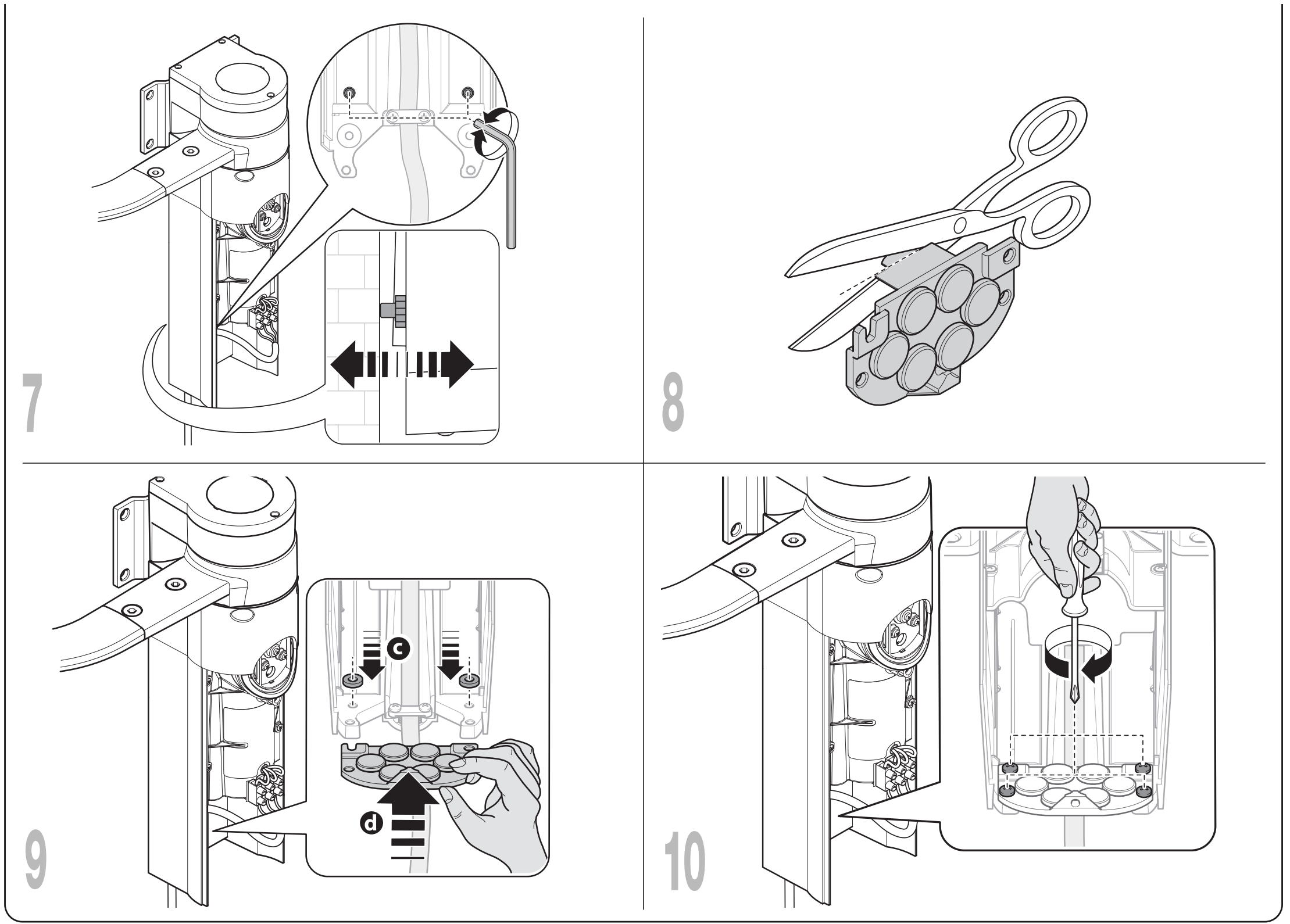

- Noregulējiet abus iekšējos balstus tā, lai tie atbalstītos pret stabu. Apstrādājiet kabeļu ievadu turētāja malu, kā parādīts attēlā, un uzlieciet atpakaļ abas starplikas un vāku.
- WLA1 otrajam motoram izmantojiet tā motora izeju M1. Iestatiet džemperus JA/JB atbilstoši tabulā norādītajam vadības motora novietojumam un vārtu spārnu pārlaidumam.

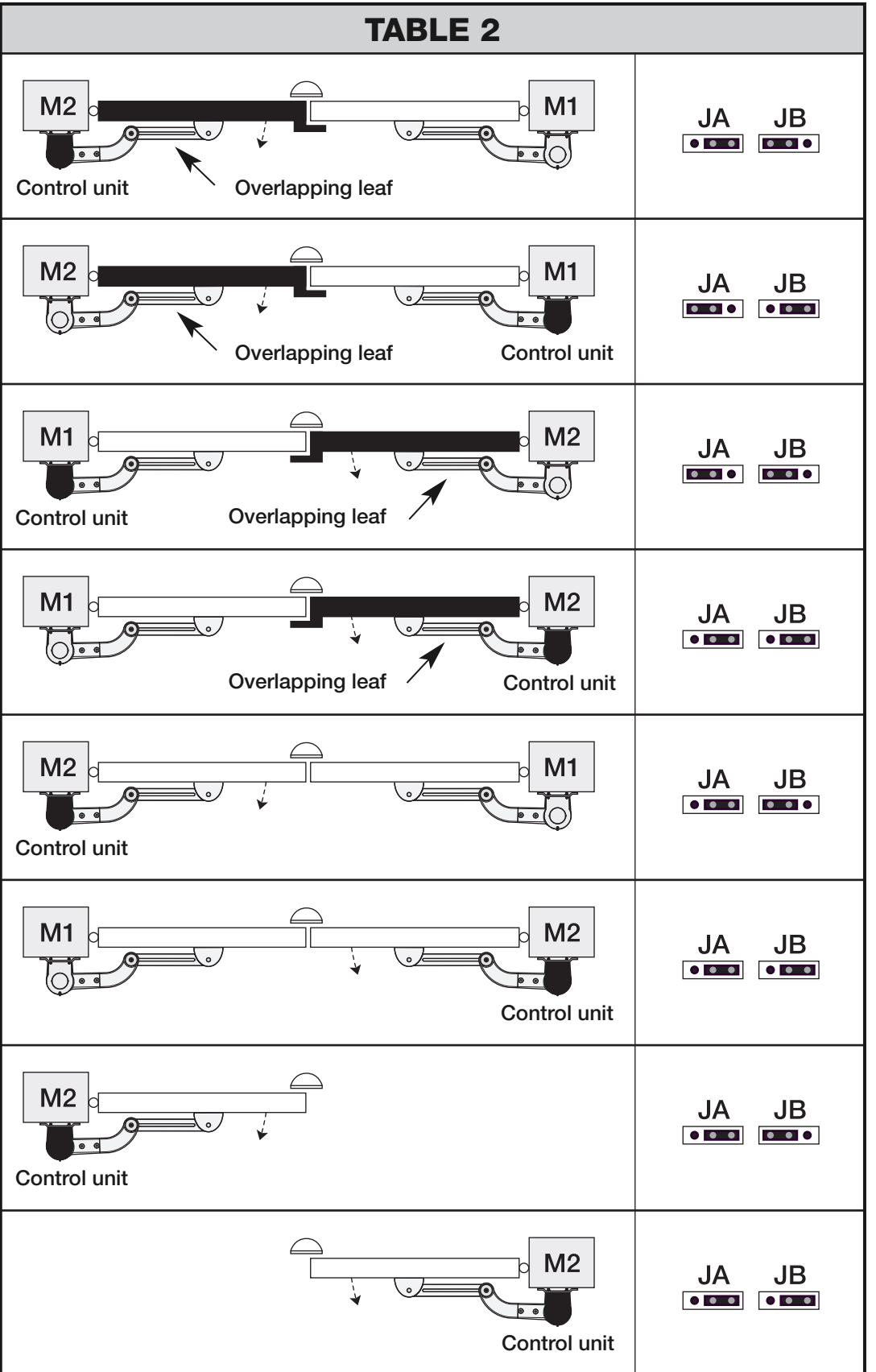

M1/M2 apzīmējums apmācības laikā ir atkarīgs no JA/JB konfigurācijas un vārtu spārnu pārlaiduma. Neizvēlieties džemperus tikai pēc tā, kurā pusē atrodas WL1024 motors; izmantojiet atbilstošo attēlu, kurā norādīts vadības bloks un pārsedzošais spārns.
WLA1 piederumu spailes
Šīs spailes ir WL1024C, nevis atsevišķajā WL1024. Papildu barošanu ņemiet no konkrētajām spailēm, kas norādītas tālāk redzamajā detalizētajā attēlā, nevis no jebkura kontaktu pāra.

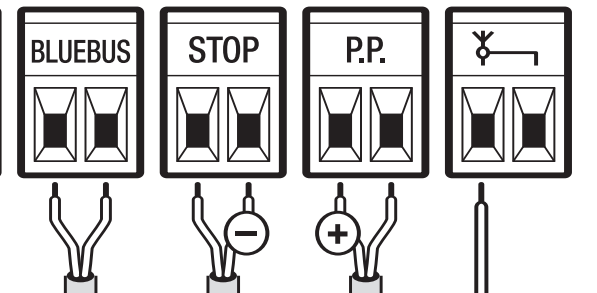

| Savienojums | Polaritāte un elektriskie dati |
|---|---|
| Papildu barošana | + pāra kreisā spaile P.P.; − pāra labā spaile STOP, ja uzraksti ir salasāmi tādā orientācijā, kā parādīts attēlā zemāk. Spriegums 18–31 V DC tīkla vai saules enerģijas barošanas gadījumā, 11–14 V DC PS424 gadījumā. Kopējais strāvas patēriņš — ne vairāk kā 200 mA. Barošana tiek nodrošināta arī gaidstāves režīmā. |
| BlueBUS / NICE EPMB | Divi vadi paralēli, bez polaritātes. Kabelis 2 × 0,5 mm² līdz 20 m; 20–40 m garumam izmantojiet 2 × 1 mm². Iestatiet TX un RX atbilstošo adresi un atkārtojiet ierīču apmācību. |
| P.P. — komanda | Slēdža bezpotenciāla NO kontakts. Komandas ievadei barošana +/− netiek izmantota. |
| STOP | NO, NC vai 8,2 kΩ atkarībā no drošības ierīces; veids tiek saglabāts apmācības laikā. Kontakta polaritāte nav svarīga, nepievienojiet ārēju spriegumu. |
| ELS — elektriskā slēdzene | 12 V AC, ne vairāk kā 15 VA; bez +/−. Šis parametrs attiecas uz elektriskās slēdzenes funkciju. |
| FLASH / NICE WLT | FLASH savienotājs WL1024C barošanas daļā; izmantojiet oriģinālo WLT savienotāju un ievērojiet tā sākotnējo pieslēgumu. Brīdinājuma gaismas funkcijai izeja ir 12 V DC, ne vairāk kā 21 W. Nepārnesiet uz šo izeju P.P./STOP polaritāti. |
Divviru vārtu pirmā iedarbināšana
Tālāk norādītās darbības uz WLA1, kas atrodas WL1024C, veic uzstādītājs pēc montāžas pabeigšanas, pieslēguma pārbaudes un fiksēto atduru uzstādīšanas. Vārtu zonā nedrīkst atrasties cilvēki vai šķēršļi. Procedūra paredzēta platei ar četrām LED L1–L4.
1. BlueBUS un STOP ierīču noteikšana
- Pēc ieslēgšanas BlueBUS LED indikatoram regulāri jāmirgo aptuveni reizi sekundē. Ja indikācija ir neparasta, izslēdziet barošanu un pārbaudiet pieslēgumu.
- Turiet nospiestu OPEN + STOP/SET aptuveni 3 sekundes. Atlaidiet, kad L1 un L2 sāk ātri mirgot.
- Kad process ir pabeigts, STOP indikatoram jādeg, bet L1/L2 indikatoriem jānodziest. Atkārtojiet apmācību ikreiz, kad ierīce tiek pievienota vai noņemta, arī tad, ja sākotnēji nebija pievienota neviena ierīce.
2. Gala pozīciju noteikšana
- Pārbaudiet JA/JB. Atbloķējiet abus motorus, novietojiet vārtu spārnus gājiena vidū un atkal nobloķējiet motorus.
- Turiet nospiestu STOP/SET + CLOSE aptuveni 3 sekundes. Atlaidiet, kad L3/L4 sāk ātri mirgot.
- Sistēmai lēni jāaizver M1, lēni jāaizver M2, lēni jāatver abi vārtu spārni līdz atdurēm un pēc tam pilnībā un ātri jāaizver vārti.
- Ja virziens vai secība ir nepareiza, nekavējoties nospiediet jebkuru pogu. Pēc barošanas atvienošanas pārbaudiet JA/JB un abu WL1024 motora vadu polaritāti; aizsargvadu nepārveidojiet.
- Pēc sekmīgas aizvēršanas L3/L4 nodziest. Pārbaudiet pilnu atvēršanas un aizvēršanas ciklu, tostarp palēnināšanu. Fotokomandas vai citas komandas aktivizēšana apmācības laikā pārtrauc procedūru; tā jāatkārto no sākuma.
Divviru vārtu iestatījumi WLA1 vadības blokā
Atsevišķajā WL1024 nekas nav jāprogrammē. Tālāk norādītie iestatījumi attiecas uz WLA1 vadības bloku ar četrām LED L1–L4 WL1024C motorā. Programmēšanas laikā pogas OPEN un CLOSE izmanto izvēlei, bet STOP/SET — apstiprināšanai. Palēnināšana un gala pozīcijas tiek noteiktas, izmantojot gājiena apmācību. Vārtu spārnu secībai jāatbilst JA/JB konfigurācijai.
I līmenis — funkciju ieslēgšana un izslēgšana
- Turiet nospiestu STOP/SET aptuveni 3 sekundes. Atlaidiet pogu, kad sāk mirgot L1.
- Ar OPEN vai CLOSE pārvietojiet mirgojošo LED indikatoru uz vajadzīgo funkciju.
- Īsi nospiediet STOP/SET, lai mainītu tās stāvokli: īsi mirgo = OFF, ilgi mirgo = ON.
- Pagaidiet 10 sekundes, nenospiežot nevienu pogu; programmēšana tiks pabeigta un izmaiņas saglabātas. Iestatot citas funkcijas, nepārsniedziet 10 sekunžu intervālu starp pogu nospiešanām.
| LED indikators — funkcija | ON / OFF un rūpnīcas iestatījums |
|---|---|
| L1 — Automātiskā aizvēršana Aizvēršana pēc iestatītā pauzes laika. | ON: pēc atvēršanas vārti aizveras, kad beidzas pauzes laiks; noklusējuma vērtība ir 30 s. OFF — rūpnīcas iestatījums: pusautomātiska darbība; aizvēršanai nepieciešama komanda. |
| L2 — Aizvēršana pēc fotokomandas Gaidīšanas laika saīsināšana pēc izbraukšanas. | ON: fotokomandas aktivizēšana atvēršanas vai aizvēršanas laikā saīsina pauzi līdz 5 s. Ja automātiskā aizvēršana ir izslēgta un fotokomanda tiek aktivizēta aizvēršanas laikā, pēc aktivizēšanas tiek izmantots ieprogrammētais pauzes laiks. OFF — rūpnīcas iestatījums: šī funkcija ir izslēgta. |
| L3 — Aizvēršana pēc barošanas atjaunošanas Darbība pēc elektrības padeves atjaunošanas. | ON: ja pēc barošanas atjaunošanas vadības bloks konstatē atvērtus vārtus, tie aizveras pēc 5 s brīdinājuma mirgošanas. OFF — rūpnīcas iestatījums: barošanas atjaunošana pati par sevi neaizver vārtus. |
| L4 – BlueBUS gaidstāves režīms Enerģijas taupīšanas režīms, īpaši, ja tiek izmantots akumulators vai saules enerģija. | ON: 1 minūti pēc manevra izslēdzas BlueBUS izeja un LED indikatori, izņemot lēni mirgojošo BlueBUS indikatoru. Jauna komanda atjauno darbību ar nelielu aizkavi. OFF – rūpnīcas iestatījums: parastā darbība bez šīs izslēgšanas. |
II līmenis – parametru vērtības
Ieejas LED indikators izvēlas parametru; vērtības LED indikators norāda tā iestatījumu. Treknrakstā norādītas rūpnīcas vērtības. Pēc spēka vai ātruma maiņas jāveic visu vārtu darbības un drošības pārbaude.
- Turiet nospiestu STOP/SET aptuveni 3 sekundes; atlaidiet, kad mirgo L1.
- Ar OPEN vai CLOSE izvēlieties vajadzīgā parametra ieejas LED indikatoru.
- Vēlreiz nospiediet STOP/SET un turiet to nospiestu. Pēc aptuveni 3 s iedegsies pašreizējās vērtības LED indikators.
- Joprojām turot nospiestu STOP/SET, ar OPEN vai CLOSE izvēlieties vērtības LED indikatoru. Pēc tam atlaidiet STOP/SET.
- Uzgaidiet 10 sekundes, neko nenospiežot, lai iestatījums tiktu saglabāts un programmēšana tiktu pabeigta.
| Ieejas LED indikators – nosaukums un apraksts | Iestatījuma LED indikators – vērtība |
|---|---|
| L1 – Pauzes laiks Gaidīšanas laiks pirms aizvēršanas; darbojas, ja ir ieslēgta automātiskā aizvēršana. | L1 – 5 s L2 – 30 s L3 – 60 s L4 – 120 s |
| L2 – Soli pa solim Komandu secība no P.P. un tālvadības pults. | L1 – atvēršana → apturēšana → aizvēršana → apturēšana L2 – atvēršana → apturēšana → aizvēršana → atvēršana L3 – atvēršana → aizvēršana → atvēršana → aizvēršana L4 – daudzdzīvokļu režīms: vārtu atvēršanas laikā P.P. un OPEN neiedarbojas, bet CLOSE maina kustības virzienu uz aizvēršanu. Aizvēršanas laikā P.P. un OPEN maina kustības virzienu uz atvēršanu, bet CLOSE neiedarbojas. |
| L3 – Motoru ātrums Ātrums parastās kustības laikā. | L1 – lēns L2 – vidējs L3 – ātrs L4 – ļoti ātrs |
| L4 – Motoru spēks Abu motoru spēka līmenis; to nedrīkst izmantot, lai kompensētu iestrēgšanu vai nepareizu ģeometriju. | L1 – 1. līmenis, minimāls spēks L2 – 2. līmenis L3 – 3. līmenis L4 – 4. līmenis, maksimāls spēks |
Tālvadības pults
Raidītāji NICE MYGO4 tiek ieprogrammēti spraužamajā uztvērējā NICE OXIBD vadības blokā WL1024C saskaņā ar tā instrukciju. Raidītāja ieprogrammēšana ir atsevišķa no ierīču un vārtu kustības ceļa ieprogrammēšanas; WL1024 nav iebūvēta radio uztvērēja.
WLA1 iestatījumu atiestatīšana
WLA1 vienlaikus turiet nospiestas pogas OPEN + CLOSE, līdz sāk mirgot L1 un L2, pēc tam atlaidiet pogas. Vadības plate atjaunos rūpnīcas iestatījumus. Atkārtoti veiciet ierīču ieprogrammēšanu un vārtu kustības ceļa ieprogrammēšanu un drošības pārbaudi. Šī darbība nav radio uztvērēja atmiņas dzēšanas procedūra.
Rezerves akumulators un saules enerģijas padeve
NICE PS424 pieslēdz vadības blokam WL1024C tikai pēc montāžas, ieprogrammēšanas un pārbaužu pabeigšanas. WL1024 saņem no tā barošanu caur WLA1. Izmantojiet tam paredzēto akumulatora savienotāju; nesajauciet polaritāti ar piederumu palīgspailēm.
NICE SOLEMYO SYKCE30 ir alternatīva elektrotīkla barošanai pēc saules apstākļu un ciklu skaita izvērtēšanas. Elektrotīkla barošanu un saules enerģijas avotu nedrīkst izmantot vienlaikus. Atsevišķi iegādājamam WL1024 nav akumulatora vai saules enerģijas komplekta.
Ja otrā vārtu vērtne nedarbojas pareizi
| Pazīme | Kas jāpārbauda |
|---|---|
| WL1024 nekustas | WL1024C barošana un WLA1 stāvoklis, stingrs motora spaiļu bloka pieslēgums, 3 × 1,5 mm² vads un transmisijas bloķējums. |
| Ieprogrammēšanas laikā vērtne atveras, nevis aizveras | Pārtrauciet ieprogrammēšanu. Pēc barošanas avotu atvienošanas pārbaudiet JA/JB un WL1024 motora vadus atbilstoši savienojuma shēmai. |
| Aizveroties vārtu vērtnes pārklājas nepareizā secībā | Pārbaudiet JA/JB konfigurāciju atbilstoši faktiskajam vērtņu pārlaidumam un pareizi ieprogrammējiet vārtu kustības ceļu. Pēc remonta atkārtojiet ieprogrammēšanu. |
| Motors apstājas vai maina kustības virzienu | Vispirms atbloķējiet motoru un pārbaudiet kustības pretestību, sviras ģeometriju un mehānisko atduru stingru nostiprinājumu. Pārbaudiet fotoelementus un STOP. Spēku nedrīkst palielināt, lai kompensētu mehānisku defektu. |
| L1/L2 vai L3/L4 lēni mirgo | L1/L2 norāda, ka jāieprogrammē ierīces; L3/L4 – ka jāieprogrammē gala pozīcijas. Turpiniet saskaņā ar pirmās palaišanas norādījumiem. |
| Nedarbojas tikai tālvadības pults | Ja vārti reaģē uz WLA1 pogu, pārbaudiet raidītāja bateriju un uztvērēju, nevis otrā motora pieslēgumu. |

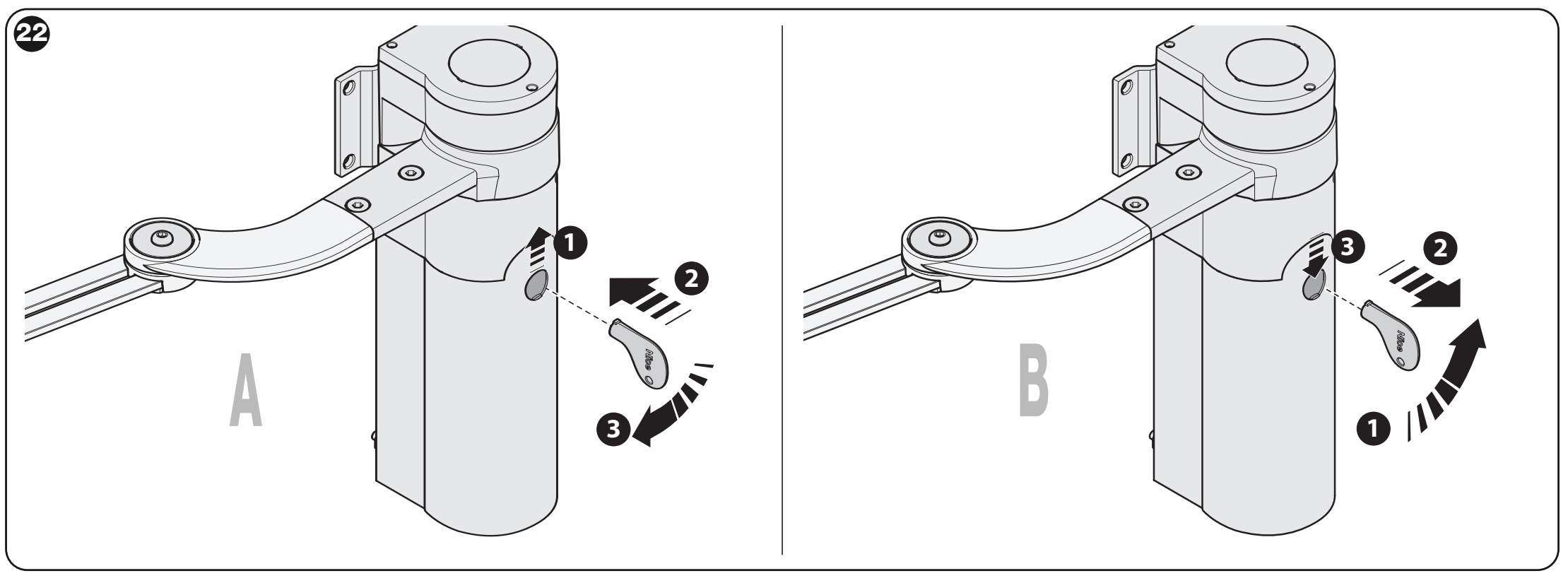

Manuāla atbloķēšana strāvas padeves pārtraukuma gadījumā
- Apturiet vārtus un pieturiet vērtni, lai tā nekustētos patvaļīgi. Atveriet vāciņu un ievietojiet atbloķēšanas atslēgu.
- Pagrieziet atslēgu gandrīz par pilnu apgriezienu pulksteņrādītāja virzienā. Tagad vērtni var pārvietot ar roku.
- Lai atkal nobloķētu motoru, pagrieziet atslēgu pretēji pulksteņrādītāja virzienam un viegli pakustiniet vērtni, līdz pārvads mehāniski nofiksējas.
- Izņemiet atslēgu, pagrieziet atbloķēšanas disku par 90° pretēji pulksteņrādītāja virzienam un aizveriet vāciņu. Divviru vārtiem atbloķējiet katru motoru atsevišķi.
Pārbaude pirms lietošanas
- Kad motors ir atbloķēts, vērtnei jābūt atveramai un aizveramai ar roku, pieliekot spēku mazāku par 390 N un pēc atlaišanas jāpaliek nekustīgai. Šī ir manuālās kustības pārbaude, nevis atļautais trieciena spēks, kas drīkst iedarboties uz cilvēku.
- Pārbaudiet enkurus, tapas, drošinātājus, pārsegus un visu sviras kustības diapazonu. Vairākkārt pārbaudiet atvēršanu, aizvēršanu un apturēšanu.
- Atsevišķi pārbaudiet katru fotoelementu, drošības malu un STOP. Ja aizsardzība izmanto spēka ierobežošanu, uzstādītājam jāmēra trieciena spēki un jāpārbauda visas iekārtas drošums.
- Vārtus nododiet ekspluatācijā tikai pēc sekmīgām pārbaudēm. Īpašniekam jāsaņem lietošanas instrukcija, atbloķēšanas demonstrācija un apkopes plāns. Bērni un citas personas nedrīkst atrasties vērtņu kustības zonā.
Apkope un regulāra pārbaude
Pārbaudi veiciet ne vēlāk kā ik pēc 6 mēnešiem vai pēc 20 000 manevriem, atkarībā no tā, kas iestājas pirmais. Pirms darbu sākšanas atvienojiet visus barošanas avotus. Pārbaudiet stiprinājumus, koroziju, tapu brīvkustību, sprostgredzenus, sviras nodilumu un vāku hermētiskumu; nomainiet bojātās detaļas. Pēc apkopes atkārtojiet darbības un drošības pārbaudes.
WL1024 tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Tips | Elektromehānisks locīklas motors bez vadības bloka |
| Motora barošana | 24 V līdzstrāva no WLA1 WL1024C modelī |
| Nominālā strāva | 2 A |
| Palaišanas strāva | 3 A, ne ilgāk kā 2 s |
| Nominālais griezes moments | 50 Nm |
| Leņķiskais ātrums bez slodzes | 0,20–0,30 rad/s |
| Leņķiskais ātrums pie nominālā griezes momenta | 0,16–0,24 rad/s |
| Darbība | Ne vairāk kā 100 pilni cikli dienā; WLA1 ierobežo līdz aptuveni 50 cikliem stundā |
| Nepārtrauktas darbības laiks | Aptuveni 10 minūtes |
| Aizsardzības pakāpe | IP44, ja noslēgtais vāks nav bojāts |
| Temperatūra | −20 līdz +50 °C |
| Izmēri | 90 × 125 × 385 mm |
| Motora svars | 4,3 kg |
Motors nav paredzēts lietošanai skābā, ļoti sāļā vai sprādzienbīstamā vidē. Ciklu skaits negarantē piemērotību visiem vārtiem; jāņem vērā arī slodzes ierobežojumi un mehānisma stāvoklis.

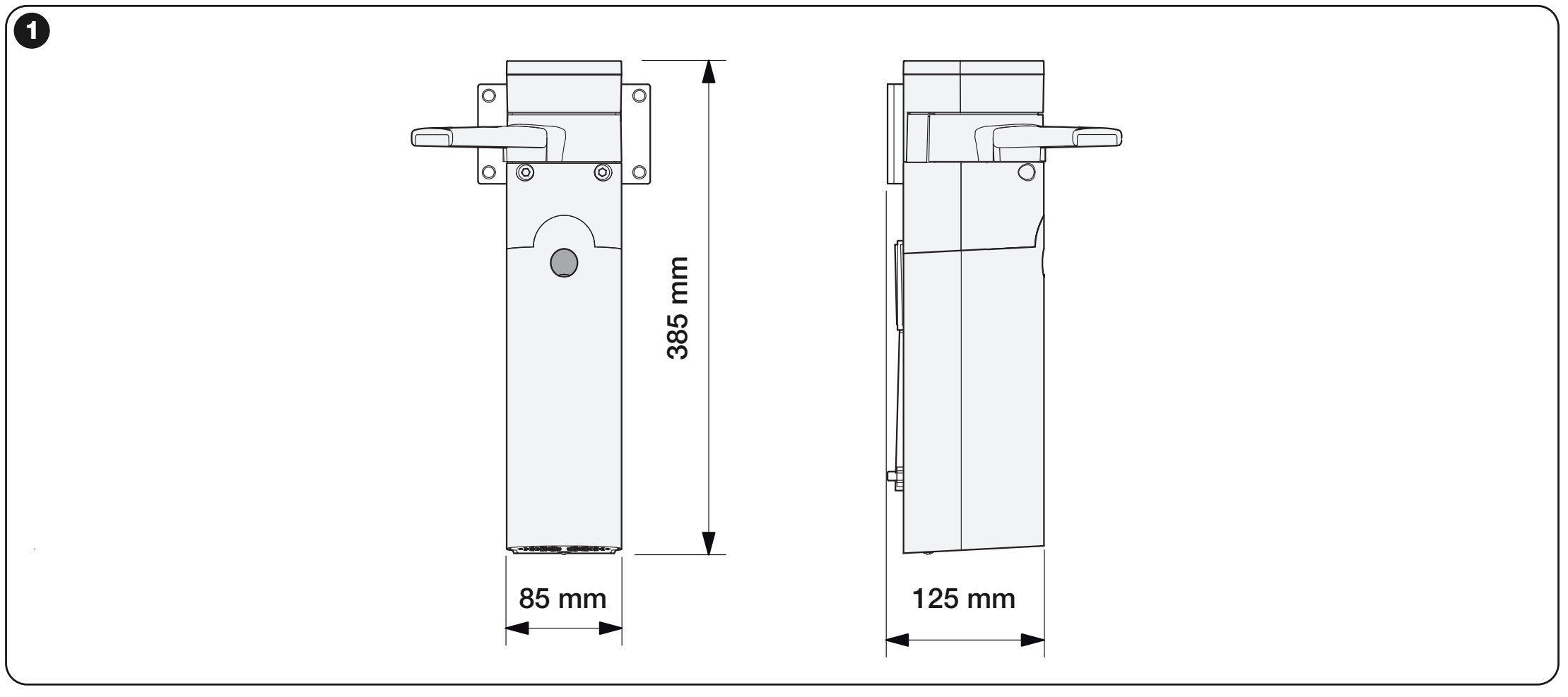

Izmēru rasējumā norādīts 85 mm platums, bet piedziņas tehniskie izmēri ir 90 × 125 × 385 mm. Pirms urbšanas pārbaudiet faktisko motoru un kronšteinu, kā arī nodrošiniet brīvu vietu visai sviras kustības trajektorijai.
