NICE TOO TOO4524 – atsevišķa piedziņa vienai vārtu vērtnei 4,5 m/250 kg, intensīvai lietošanai
| Produkta pieejamība: | līdz 7 dienām | Preces parasti nosūtām 7 dienu laikā. |
|---|
līdz 7 dienām
323,25 € ar PVN
| Svars |
|---|
| 6,00 kg |
Produkta apraksts NICE TOO TOO4524 – atsevišķa piedziņa vienai vārtu vērtnei 4,5 m/250 kg, intensīvai lietošanai
NICE TOO4524 ir atsevišķs elektromehānisks piedziņas mehānisms vienai vārtu vērtnei veramiem vārtiem līdz 4,5 m un līdz 250 kg. Motora spriegums ir 24 V DC un tas ir neatgriezeniska. Ja tiek pārtraukta strāvas padeve, atbloķē ar atslēgu. Tas ir piemērots gan privātai, gan vieglai rūpnieciskai lietošanai; vadības bloks un drošības elementi tiek izvēlēti, ņemot vērā visus vārtus kopumā.
Kad izvēlēties šo piedziņu
Norādītie 4,5 m un 250 kg ir vienas vārtu vērtnes maksimālās vērtības. Konkrēto vārtu piemērotība ir atkarīga arī no kustības pretestības, eņģu novietojuma, vēja, vārtu vērtnes aizpildījuma un kronšteinu ģeometrijas. Izvēli pārbaudiet, ņemot vērā vārtu faktiskos izmērus, svaru un brīvu kustību.
24 V motors ir piemērots arī intensīvākai lietošanai. Pieļaujamo atvēršanas biežumu un visas automatizācijas slodzi izvērtējiet atbilstoši vārtu vērtnei, uzstādīšanai un vadības blokam.
Vadības bloks un vārtu aprīkojums
| Paaudze | Saderīgais vadības bloks |
|---|---|
| Pašreizējā | MC424LR30 / MCA2R30 vienam vai diviem TOO 24 V motoriem. |
| Vecāka, joprojām pieejama | MC424LR10 / MCA2R10. Izmantojiet šīs paaudzes instrukciju. |
Pārbaudiet uzstādītās plates marķējumu un izmantojiet šīs paaudzes instrukciju. Vecākajam modelim MC424LR01 neizmantojiet R10 vai R30 paredzētās procedūras. Motora tipa izvēli, gājiena apmācīšanu un pašreizējā bloka programmēšanu skatiet MC424LR30 instrukcijā.
Marķējums 24 V attiecas uz motoru. Vadības bloks MC424LR30 tiek pieslēgts 230 V AC elektrotīklam un nodrošina atbilstošās motora un palīgierīču izejas; vadi jāsavieno precīzi saskaņā ar attiecīgo instrukciju.
Attēlā redzams motors ar priekšējo un aizmugurējo kronšteinu, savienojuma detaļām un atbloķēšanas atslēgu. Pirms uzstādīšanas pārbaudiet piegādes komplekta saturu. Vadības bloks, fotoelementu barjeras un stiprinājumi konkrētajam stabam jāizvēlas atsevišķi vai atbilstoši komplekta saturam.
Komplekti vienai vai divām vārtu vērtnēm
Atsevišķais motors ir paredzēts vienai vārtu vērtnei. Divviru vārtiem nepieciešamas divas piedziņas. Tālāk norādītajos 24 V komplektos ir iekļauts MC424LR10 un tie atšķiras ar papildu aprīkojumu. Pa vidu attēlots alternatīvs 230 V motors, kas tiek pārdots atsevišķi.
| Komplekti 1 vērtnei | Komplekti 2 vērtnēm |
|---|---|

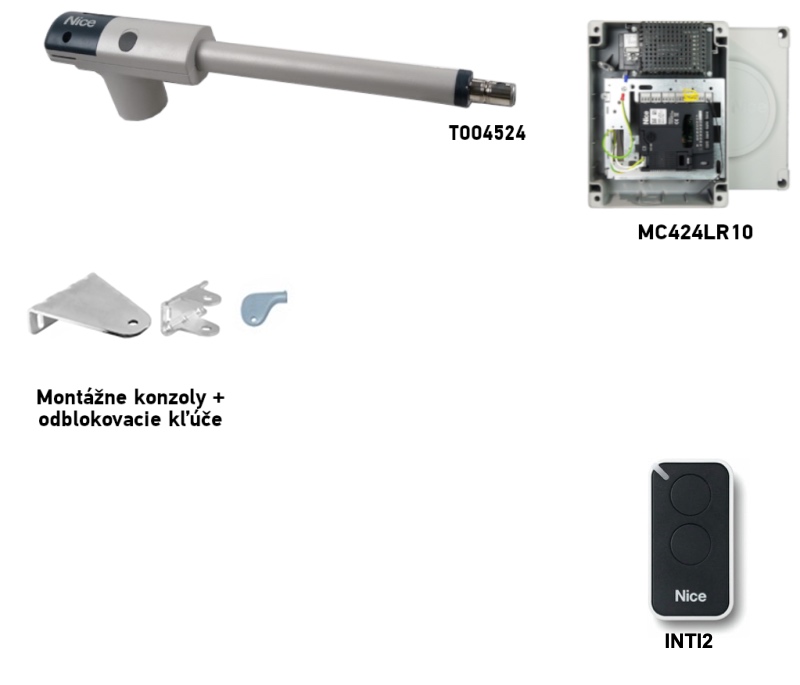

NICE TOO4524 komplekts 1 vērtnei

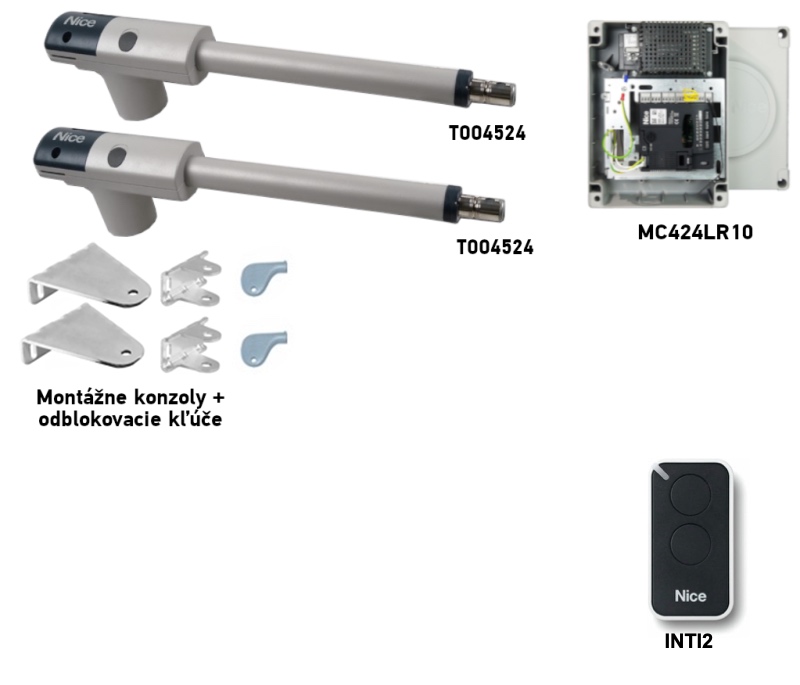

MC424LR10 un 1 tālvadības pults INTI2. Pamata komplekts Ar fotoelementiem Ar piederumiem | NICE TOO4524 komplekts 2 vērtnēm
MC424LR10 un 1 tālvadības pults INTI2. Pamata Ar fotoelementiem Ar piederumiem |
Ierobežojumi 4,5 m un 250 kg tiek vērtēti katrai vērtnei atsevišķi. Divviru vārtiem viena motora ierobežojums nepalielinās. Papildiniet pamata komplektu ar nepieciešamajiem drošības ierīces atbilstoši konkrētajiem vārtiem.
Kronšteinu montāža un piedziņas novietojums
Vispirms nosakiet eņģes un aizmugurējā kronšteina novietojumu, pēc tam pārbaudiet, vai ir pietiekami daudz vietas vārtu pilnai kustībai. Izmēri A un B nosaka sasniedzamo atvēršanas leņķi un spēka darbības gaitu. Kronšteini stingri jānostiprina atbilstoši novērtētā konstrukcijā; statņa izmērs vien nav pietiekams stiprinājuma piemērotības novērtēšanai. Pirms pastāvīgas nostiprināšanas pārbaudiet, vai vārti kustas brīvi, bez ķeršanās.
TOO4524 montāžas izmēri
| Atvēršanas leņķis | A [mm] | B [mm] |
|---|---|---|
| 90° | 200 | 250 |
| 110° | 170 | 170 |
Par konkrēto statni un kronšteinu skatiet TOO4524 stiprinājuma kronšteinu izmēri. Ja eņģe novietota neparasti vai vārti veras uz āru, uzticiet montētājam izvēlēties piemērotu stiprinājumu, saglabājot izmērus A, B un C un nodrošinot, ka motors un kronšteini netraucē vārtu vērtnes kustībai.
Izmērs C, vārtiem esot aizvērtiem
Kad vērtne ir aizvērta, izmēriet attālumu C < 1 300 mm. Vērtībai jābūt mazākai par norādīto robežu; tā nedrīkst būt vienāda ar šo robežu vai to pārsniegt. Vienlaikus saglabājiet izvēlēto A/B kombināciju.
Stiprināšana un kustības pārbaude
- Izvēlieties vienu A/B kombināciju konkrētajam motoram un atvēršanas leņķim. Piestipriniet aizmugurējo kronšteinu pie izturīga statņa vai atbilstoši projektētas nesošās konstrukcijas un pievienojiet tam motoru.
- Piedziņa atbloķējiet ar atslēgu, pilnībā izbīdiet virzuli atbilstoši NICE rasējumam un pārbaudes nolūkā pielieciet priekšējo kronšteinu pie vārtu vērtnes izturīgā rāmja.
- Izlīmeņojiet motoru horizontāli un pievienojiet virzuli priekšējam kronšteinam. Pārbaudiet C izmēru aizvērtā pozīcijā un vērtnes brīvu kustību visā tās gaitā.
- Pārbaudiet, vai atvērtā vērtne atduras pret mehānisko atduri. Novērsiet ķeršanos un iespējamās motora, kronšteinu vai vērtnes sadursmes.
- Tikai pēc sekmīgas manuālās pārbaudes galīgi nostipriniet priekšējo kronšteinu un no jauna nofiksējiet piedziņu. Divviru vārtiem veiciet šo procedūru abām vērtnēm.
Gan atvērtā, gan aizvērtā pozīcijā vārtiem jābūt piemērotām mehāniskajām atdurēm; virzuļa gājiena gala pozīcija tās neaizstāj. Ja statnis atšķiras, pielāgojiet stiprinājuma veidu vai izmantojiet piemērotu kronšteinu, saglabājot izmērus A/B un C. Nostipriniet kronšteinu ne tikai pie plāna vārtu vērtnes apšuvuma.
24 V motora pieslēgšana
Pirms vāka atvēršanas atvienojiet gan elektrotīkla, gan rezerves barošanu. Izvelciet kabeli caur kabeļa ievadu un nostiepes atslogotāju. Pievienojiet abus motora vadus un aizsargvadītāju PE atbilstoši shēmai; PE pievienojiet paredzētajam zemējuma punktam, nevis motora izejai. Pievelciet kabeļa ievadu un aizveriet vāku.
Ja izmanto MC424LR30 vienu motoru pievieno pie M2. Divviru vārtiem M2 vispirms atveras un pēdējais aizveras; M1 darbojas pretējā secībā. Vadības blokā jāizvēlas precīzs TOO4524 tips saskaņā ar motora izvēles tabulas . Pirms tam pārbaudiet kustības virzienu un drošības ieejas pirms nodošanas ekspluatācijā .
Pārbaude pirms pirmās lietošanas
Montāža un nodošana ekspluatācijā jāveic kvalificētam tehniķim. Pēc vadības bloka iestatīšanas jāpārbauda stiprinājuma drošums, visa kustība, abi gala atduri, pareizais kustības virziens, fotoelementu barjeras, STOP, reakcija uz šķērsli un drošības spēki. Pārbaudes laikā uzturiet vārtu kustības zonu brīvu. Lietotājam nododiet manuālās atbloķēšanas instrukciju un uzstādītā vadības bloka instrukciju.
Piederumu pievienošana atbilstoši MC424L platei
TOO4524 piedziņa ir 24 V motors; zemāk norādīti vadības bloka. Pārdotajos komplektos pārbaudiet uzstādītās plates marķējumu. Pirms pievienošanas atvienojiet elektrotīklu un akumulatoru. EPM releja fotoelementu barjeras nepievieno kā BlueBUS ierīces.
MC424LR10 / MCA2R10 TOO komplektos
| Elements | Spailes un polaritāte |
|---|---|
| Palīgpievads 24 V DC | 6 = 0 V (−), 7 = +24 V DC, piederumiem kopā ne vairāk kā 200 mA. Spaile 8 = kopējais +24 V ieejām bez Stand-by all. Pārbaudiet visu ar barošanu pieslēgto elementu strāvas patēriņu. |
| EPM fotoelementu barjeras | Bez Stand-by all un bez fototesta barojiet TX un RX starp 7 (+) un 6 (−). RX bezpotenciāla kontaktu C–NC pievienojiet starp 8 (kopējais) un 10/FOTO, vai 11/FOTO1 vai 13/AUX, ja AUX ir iestatīta kā FOTO2. Kontaktam nav +/− polaritātes. |
| Stand-by all / fototests | Šie režīmi viens otru izslēdz. Režīmā Stand-by all barojiet TX un RX caur 5 (+) / 6 (−); drošības kontaktu kopējais punkts ir 5. Režīmā fototesta barojiet TX caur 5 (+) / 6 (−), ne vairāk kā 100 mA; RX — caur 7 (+) / 6 (−), RX kontaktu no 8 pievienojiet attiecīgajai FOTO ieejai. Neizmantotās testētās FOTO/FOTO1/FOTO2 ieejas saskaņā ar pāru skaita shēmu pievienojiet pie 5 , nevis automātiski pie 8. |
| STOP un komandas | 9/STOP paredzēta NC vai 8,2 kΩ atbilstoši apgūtajam režīmam; kopējā spaile Stand-by all režīmā ir 5, citādi 8. 12/impulsu vadība ir NO attiecībā pret 8; 13/AUX ir atkarīga no iestatījuma. Kontaktiem nav +/− polaritātes; nepievadiet ieejām ārēju spriegumu. |
| Bākuguns, indikators, slēdzene | Bākuguns 24 V DC/ne vairāk kā 25 W: 1 = −, 2 = +. OGI indikators 24 V DC/ne vairāk kā 5 W: 3 = −, 4 = +. Ja 3–4 ir ieprogrammēta kā elektroslēdzene, tā darbojas ar 12 V AC/ne vairāk kā 25 VA, bez noteiktas +/− polaritātes. Pirms pievienošanas pārbaudiet izejas funkciju. |
| Radio un rezerves barošana | Uztvērēju ievieto SMsavienotājā, bet PS124 akumulatoru — tam paredzētajā savienotājā. Tos nepievieno piederumu barošanas spailēm. |
MC424LR30 / MCA2R30, ja vadības bloks izvēlēts atsevišķi
| Elements | Spailes un LR30 atšķirības |
|---|---|
| Barošana un ieejas | 6 = 0 V (−), 7 = +24 V DC piederumiem, ne vairāk kā 200 mA; 8 = kopējais +24 V bez Stand-by all. 9/ALT ir NC vai 8,2 kΩ; 10/FOTO, 11/FOTO1 ir NC; 12/impulsu vadība ir NO; 13/AUX atkarībā no iestatījuma. Kontaktiem nav polaritātes. |
| Stand-by all / fototests | Stand-by all režīmā barojiet TX/RX caur 5 (+) / 6 (−) un drošības kontaktu, tostarp ALT, kopējais punkts ir 5. Fototesta režīmā: TX — 5 (+) / 6 (−), ne vairāk kā 100 mA; RX 7 (+) / 6 (−); RX kontakts no 8 uz FOTO ieeju. Neizmantotos pārbaudītos ievadus pieslēdz pie 5 atbilstoši attiecīgajai shēmai. Režīmi savstarpēji izslēdzas. Stand-by režīmā 7. izejas spriegums samazinās līdz 21 V DC (±10 %), 2 W; pārbaudiet strāvas patēriņu. |
| Izejas | Brīdinājuma lampa 24 V DC/maks. 25 W: 1 = −, 2 = +. OGI indikators 24 V DC/maks. 5 W: 3 = −, 4 = +. Elektroslēdzenes funkcijai pie 3–4 ir 12 V AC/maks. 15 VA, bez fiksēta +/−. Pirms pieslēgšanas pārbaudiet ieprogrammēto funkciju. |
| Radio un rezerves barošana | Uztvērējam un akumulatoram ir atsevišķi savienotāji; ja akumulators ir vecāks un tiek izmantota šī plate, pārbaudiet pareizo kabeli un Stand-by all iestatījumu saskaņā ar MC424LR30 instrukciju. |
Fotoelementu shēmas konkrētajai platei
MC424LR10: Stand-by all · bez Stand-by all un fototesta · fototests.
MC424LR30: Stand-by all · fototests ar vienu pāri. Pilni pieslēguma shēmu, apmācības un iestatīšanas apraksti ir atrodami atsevišķajā MC424LR30 instrukcijā.
Pēc pieslēgšanas pārbaudiet kontaktu tipus, veiciet atbilstošo apmācību un pārbaudiet drošības ierīču darbību gan atvēršanas, gan aizvēršanas laikā.
Saderīgie piederumi
Piederumus pieslēdz izvēlētajam vadības blokam, nevis tieši motora korpusam. Vecākai platei var atšķirties savienotāji, radio uztvērējs un izeju barošana.
| Kas | Kāpēc | Tips |
|---|---|---|
| Vadības bloks | Vada vienu vai divus 24 V TOO motorus. Instrukcija un pieslēgums ir atkarīgi no faktiski uzstādītās plates. | |
| Brīdinājuma lampa | Brīdina par vārtu kustību. Spriegumu un jaudu izvēlieties atbilstoši izmantotā vadības bloka izejai. | |
| Fotoelementi | Uzrauga zonu staru kūļa līnijā. Vārtu reakciju nosaka pieslēgums, apmācība un vadības bloka drošības ieeju iestatījumi. Skatiet drošības ierīču pārbaudi. | |
| Raidītājs | Tālvadība atbilstoši uztvērēja protokolam. MC424LR30 iebūvētais uztvērējs atbalsta Nice Opera. Divvirzienu saziņai un lielam darbības rādiusam nepieciešams uztvērējs ar attiecīgo atbalstu. |
FLO2RE un FLO2R-S nepieciešams uztvērējs ar FloR atbalstu. Mainot vadības bloku, pārbaudiet arī izmantoto tālvadības pulšu saderību. INTI2 sapārošana ar MC424LR30. |
| Radio / Wi-Fi / GSM | Plate MCA2R30 ir iebūvēts radio uztvērējs. Vadībai, izmantojot Wi-Fi vai GSM, nepieciešama papildu saskarne un atbilstošs pieslēgums. |
Citus Wi-Fi moduļus izvēlieties atbilstoši vadības bloka ieejai. Zamel vadībai izmanto SUPLA lietotni Android un iOS ierīcēm. |
| Antena | Uzlabo radio uztvērēja darbības rādiusu; izvēlieties antenu, kas atbilst uztvērēja frekvencei un savienotājam. | |
| Tastatūra | Vadība ar kodu. Vadu EDS nepieciešams dekoders MORX; bezvadu variantam jābūt saderīgam ar uzstādīto uztvērēju. | |
| Atslēgas slēdzis | Ļauj vadīt vārtus ar atslēgu. Slēdža kontaktu pievieno atbilstošajai vadības bloka vadības ieejai saskaņā ar tā instrukciju. | |
| Karšu lasītāji | Vadība ar karti vai piekariņu. Lasītājs ETP nepieciešams dekoders MORX un vadības bloka vadības ieeja. |
|
| Elektroslēdzenes | Palīdz nostiprināt aizvērtu vārtu vērtni. Slēdzenes izvēle, barošana un darbības laiks jāsaskaņo ar konkrēto vadības bloku un vārtiem. |
|
| Rezerves un saules enerģijas barošana | Baterija PS124 nodrošina darbību tīkla pārtraukuma gadījumā; pie MC424LR30 nepieciešams kabelis CABLA11 un izslēgšana Stand-by all. Saules enerģijas komplekts Solemyo ir atsevišķs barošanas veids: elektrotīklu nedrīkst pieslēgt vienlaikus, un jābūt ieslēgtam Stand-by all. |
Manuāla atbloķēšana strāvas padeves pārtraukuma gadījumā
Atveriet gumijas vāciņu, ievietojiet komplektā iekļauto atslēgu un pagrieziet to par 90° pulksteņrādītāja virzienā. Pēc tam pārvietojiet vārtus ar rokām. Lai atkal nofiksētu piedziņu, novietojiet vārtu vērtni aptuveni līdz pusei atvērtā pozīcijā un pagrieziet atslēgu par 90° pretēji pulksteņrādītāja virzienam. Pirms nākamās motorizētās kustības pārbaudiet, vai piedziņa patiešām ir nofiksēta.
Apkope un drošība
Lieciet pārbaudīt motoru un visu automātiku ne vēlāk kā 6 mēnešus pēc nodošanas ekspluatācijā un turpmāk regulāri, ņemot vērā lietošanas intensitāti. Tehniķis, atvienojot barošanu, pārbaudīs kronšteinus, skrūves, koroziju, kustīgās daļas, atdures un drošības ierīces; pēc pārbaudes veiks darbības testu. Ja piedziņa ir bojāta vai tai ir neparasti liela pretestība, nelietojiet vārtus, līdz bojājums ir novērsts.
Motora tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Motora modelis | TOO4524 |
| Motora spriegums | 24 V DC |
| Vadības bloka barošana MC424LR30 | 230 V AC |
| Maksimālais vienas vērtnes garums | 4,5 m |
| Maksimālais vienas vērtnes svars | 250 kg |
| Motora nominālā / maksimālā jauda | 30 / 120 W |
| Nominālā / maksimālā strāva | 1,1 / 5 A |
| Nominālais / maksimālais spēks | 300 / 1 800 N |
| Pārvietošanās ātrums | 0,014 m/s |
| Virzuļa gājiens | 500 mm |
| Aizsardzības pakāpe | IP54 |
| Darba temperatūra | −20 līdz +50 °C |
| Tikai motora svars | 5,5 kg |

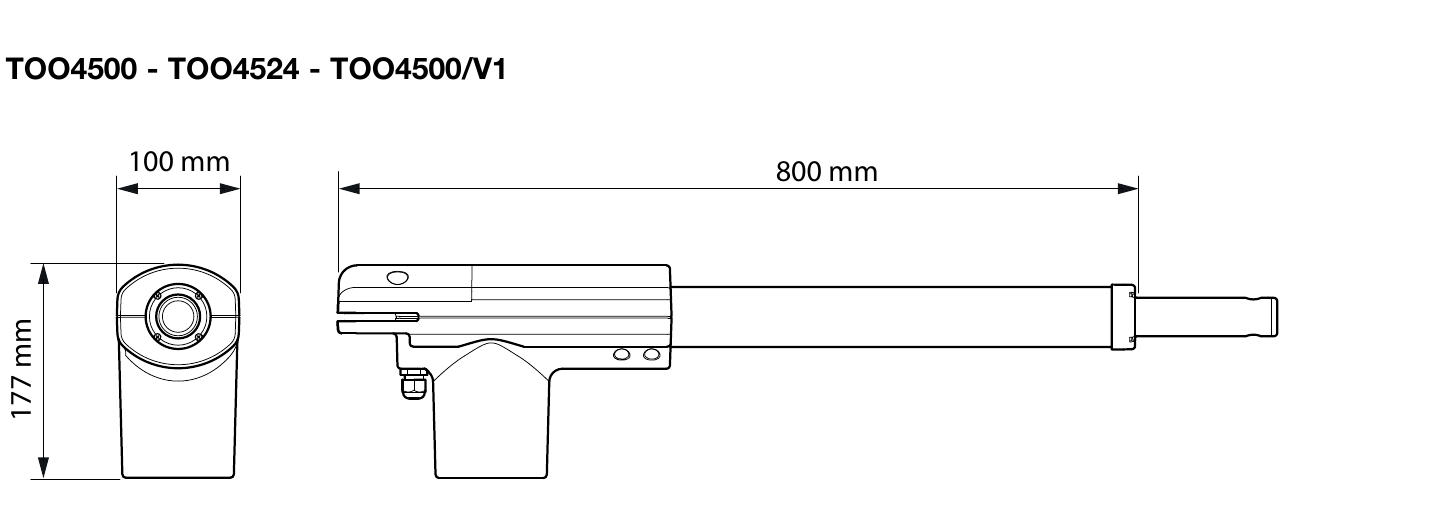

| Motora izmēri | 800 × 100 × 177 mm |
| Darbības režīms | Nepārtraukta darbība |
NICE dati attiecas uz 20 °C (±5 °C) apkārtējās vides temperatūru. 5,5 kg ir tikai paša motora svars. Maksimālais spēks un jauda nav nepārtrauktas slodzes rādītāji.
