NICE TOO TOO3024 – atsevišķs piedziņas mehānisms vienam vērtnes spārnam, 3 m/300 kg, intensīvai lietošanai
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
137,54 € ar PVN
| Svars |
|---|
| 6,00 kg |
Produkta apraksts NICE TOO TOO3024 – atsevišķs piedziņas mehānisms vienam vērtnes spārnam, 3 m/300 kg, intensīvai lietošanai
NICE TOO3024 ir atsevišķs elektromehānisks piedziņas mehānisms vienai vārtu vērtnei veramiem vārtiem līdz 3 m un līdz 300 kg. Motora spriegums ir 24 V DC un tas ir pašbloķējoša. Ja pazūd strāvas padeve, atbloķē ar atslēgu. Tā ir piemērota lietošanai gan privātā, gan nelielā rūpnieciskā teritorijā; vadības bloks un drošības ierīces izvēlas, ņemot vērā vārtus kopumā.
Kad izvēlēties šo piedziņu
3 m un 300 kg ir viena vārtu vērtne maksimālie parametri. Konkrēto vārtu piemērotība ir atkarīga arī no kustības pretestības, eņģu novietojuma, vēja, vērtnes aizpildījuma un kronšteinu ģeometrijas. Izvēli pārbaudiet, ņemot vērā vārtu faktiskos izmērus, svaru un brīvu kustību.
24 V motors ir piemērots arī intensīvākai lietošanai. Pieļaujamo atvēršanas biežumu un visas automātikas noslodzi izvērtējiet, ņemot vērā vērtni, uzstādījumu un vadības bloku.
Vadības bloks un vārtu aprīkojums
| Paaudze | Saderīgs vadības bloks |
|---|---|
| Pašreizējā | MC424LR30 / MCA2R30 vienam vai diviem TOO 24 V motoriem. |
| Vecāka, joprojām pieejama | MC424LR10 / MCA2R10. Izmantojiet šīs paaudzes instrukciju. |
Pārbaudiet uzstādītās plates marķējumu un izmantojiet šai paaudzei paredzēto instrukciju. Vecākam MC424LR01 neizmantojiet R10 vai R30 instrukcijas. Informāciju par motora tipa izvēli, kustības trajektorijas apguvi un aktuālā bloka programmēšanu atradīsiet MC424LR30 instrukcijā.
Apzīmējums 24 V attiecas uz motoru. Vadības bloks MC424LR30 tiek pieslēgts 230 V AC elektrotīklam un nodrošina attiecīgās motora un palīgizejas; vadi jāpievieno, precīzi ievērojot konkrētā modeļa instrukciju.

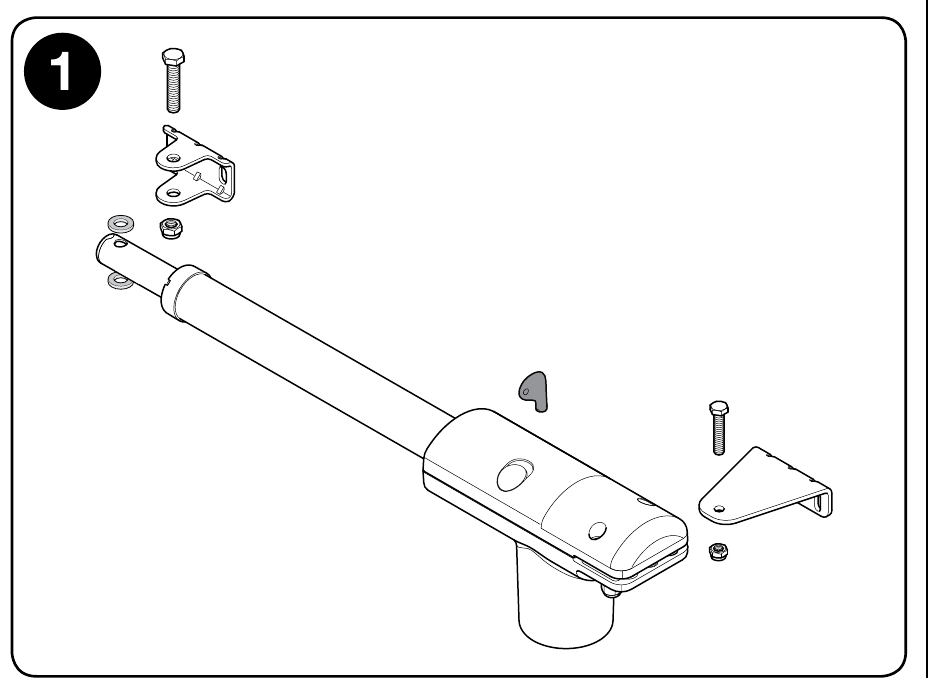

Motoram attēloti priekšējais un aizmugurējais kronšteins, savienojuma detaļas un atbloķēšanas atslēga. Pirms uzstādīšanas pārbaudiet piegādes komplektāciju. Vadības bloks, fotoelementu barjeras un stiprinājumus konkrētajam stabam izvēlas atsevišķi vai atbilstoši komplekta saturam.
Komplekti vienai vai divām vārtu vērtnēm
Atsevišķais motors paredzēts vienai vārtu vērtnei. Divviru vārtiem nepieciešamas divas piedziņas. Tālāk norādītajos 24 V komplektos ir iekļauts MC424LR10 un tie atšķiras ar papildu aprīkojumu. Pa vidu redzams atsevišķs 230 V alternatīvs motors.
| Komplekti vienai vērtnei | Komplekti divām vērtnēm |
|---|---|

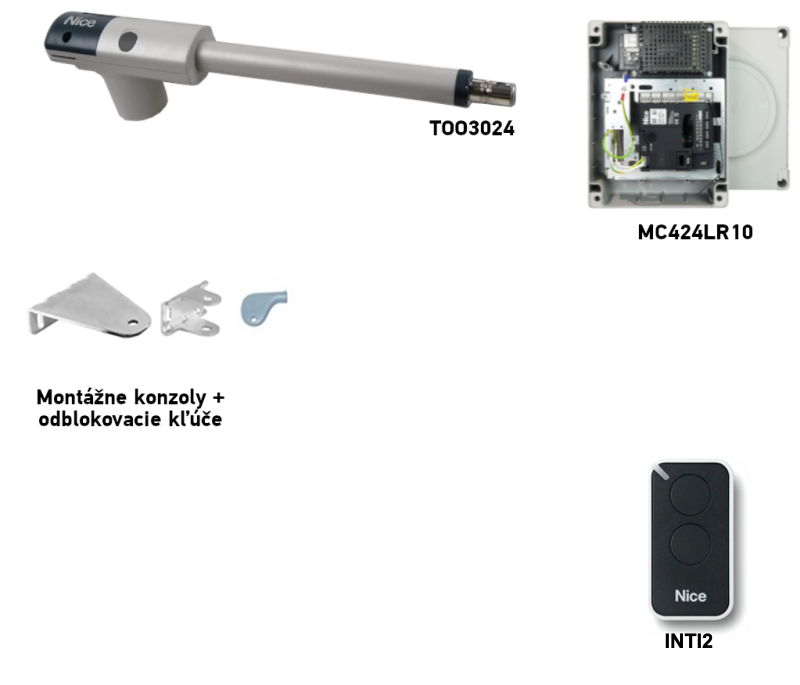

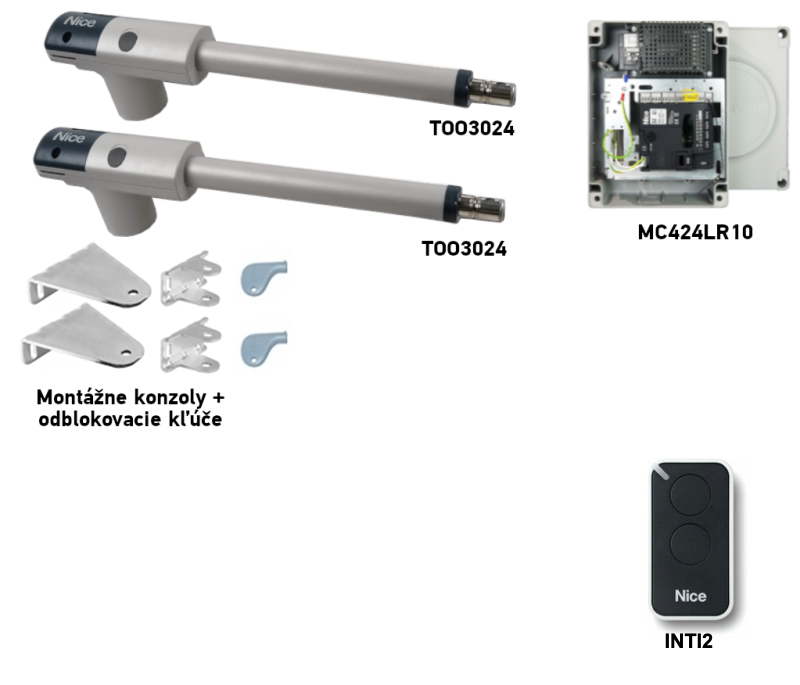

NICE TOO3024 komplekts vienai vērtnei
MC424LR10 un 1 tālvadības pults INTI2. Pamata komplekts Ar fotoelementiem Ar piederumiem | NICE TOO3024 komplekts 2 vērtnēm
MC424LR10 un 1 tālvadības pults INTI2. Pamata Ar fotoelementiem Ar piederumiem |
Ierobežojumi 3 m un 300 kg tiek noteikti katrai vērtnei atsevišķi. Divviru vārtiem viena motora ierobežojums nepalielinās. Papildiniet pamata komplektu ar nepieciešamajiem drošības elementiem atbilstoši konkrētajiem vārtiem.
Kronšteinu montāža un piedziņas novietojums
Vispirms nosakiet eņģes un aizmugurējā kronšteina novietojumu, pēc tam pārbaudiet, vai ir pietiekami daudz vietas visai vārtu kustības trajektorijai. Izmēri A un B nosaka sasniedzamo atvēršanas leņķi un spēka darbības gaitu. Kronšteini stingri jānostiprina pie atbilstoši izvērtētas konstrukcijas; ar statņa izmēru vien nepietiek, lai novērtētu stiprinājumu. Pirms pastāvīgas nostiprināšanas pārbaudiet, vai vārtus var brīvi kustināt ar roku un tie nekur neķeras.

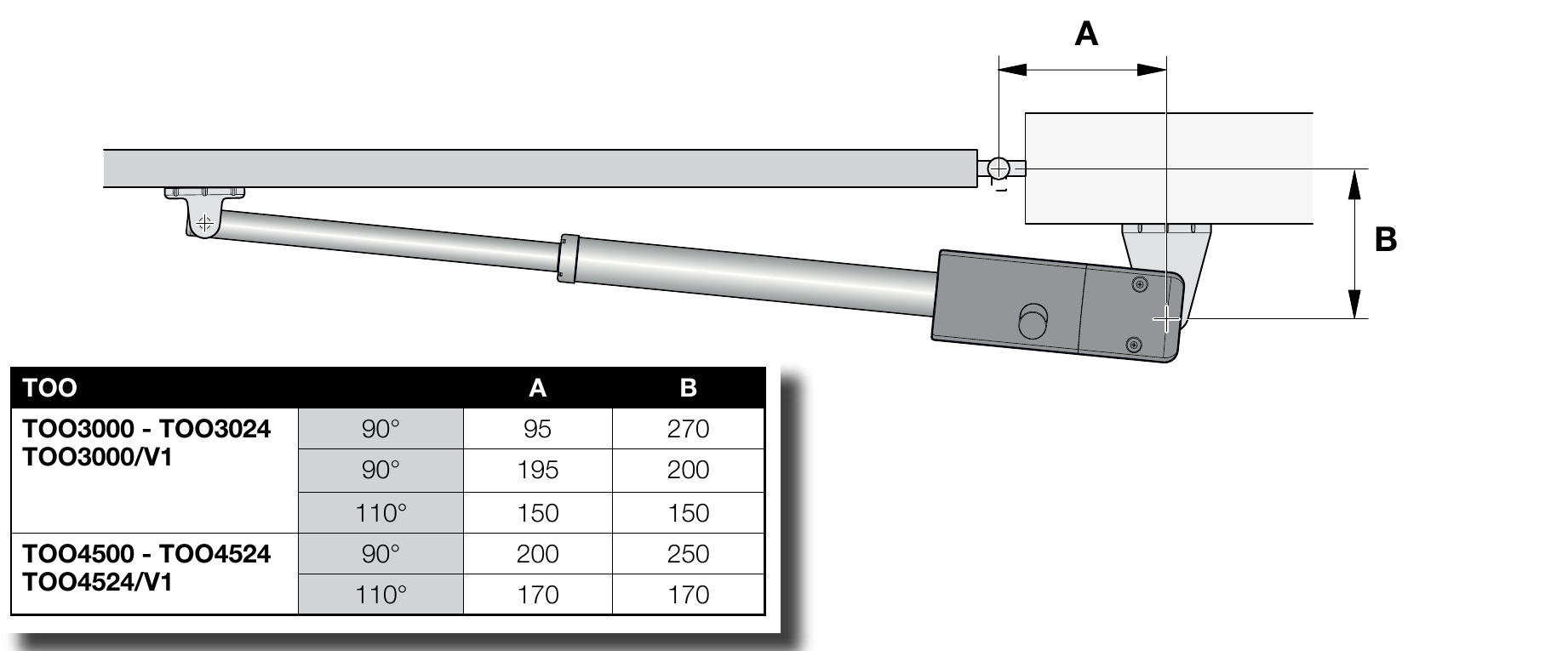

TOO3024 montāžas izmēri
| Atvēršanas leņķis | A [mm] | B [mm] |
|---|---|---|
| 90° | 95 | 270 |
| 90° | 195 | 200 |
| 110° | 150 | 150 |
Konkrētam statnim un kronšteinam skatiet TOO3024 stiprinājuma kronšteinu izmērus. Ja eņģe novietota neparasti vai vārti veras uz āru, lūdziet montētājam izstrādāt piemērotu stiprinājuma risinājumu, saglabājot A, B un C izmērus un nodrošinot, ka motors un kronšteini netraucē vārtu vērtnes kustībai.

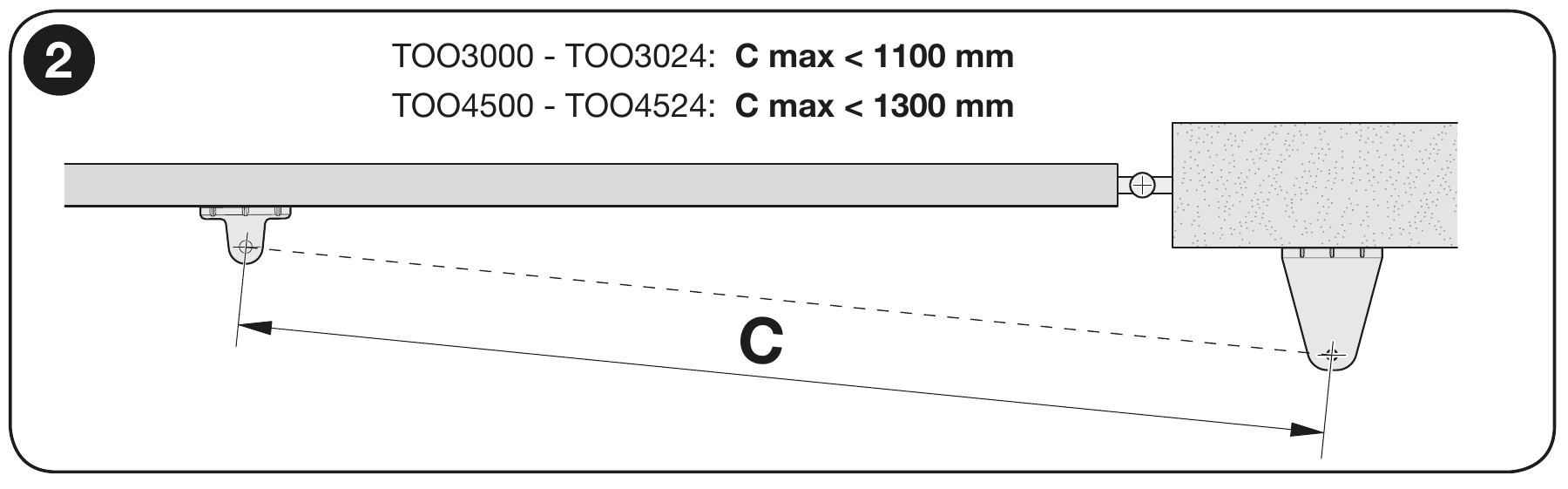

C izmērs aizvērtā stāvoklī
Kad vērtne ir aizvērta, izmēriet attālumu C < 1 100 mm. Vērtībai jābūt mazākai par norādīto robežu — tā nedrīkst būt vienāda ar šo robežu vai to pārsniegt. Vienlaikus saglabājiet izvēlēto A/B kombināciju.
Stiprināšana un kustības pārbaude

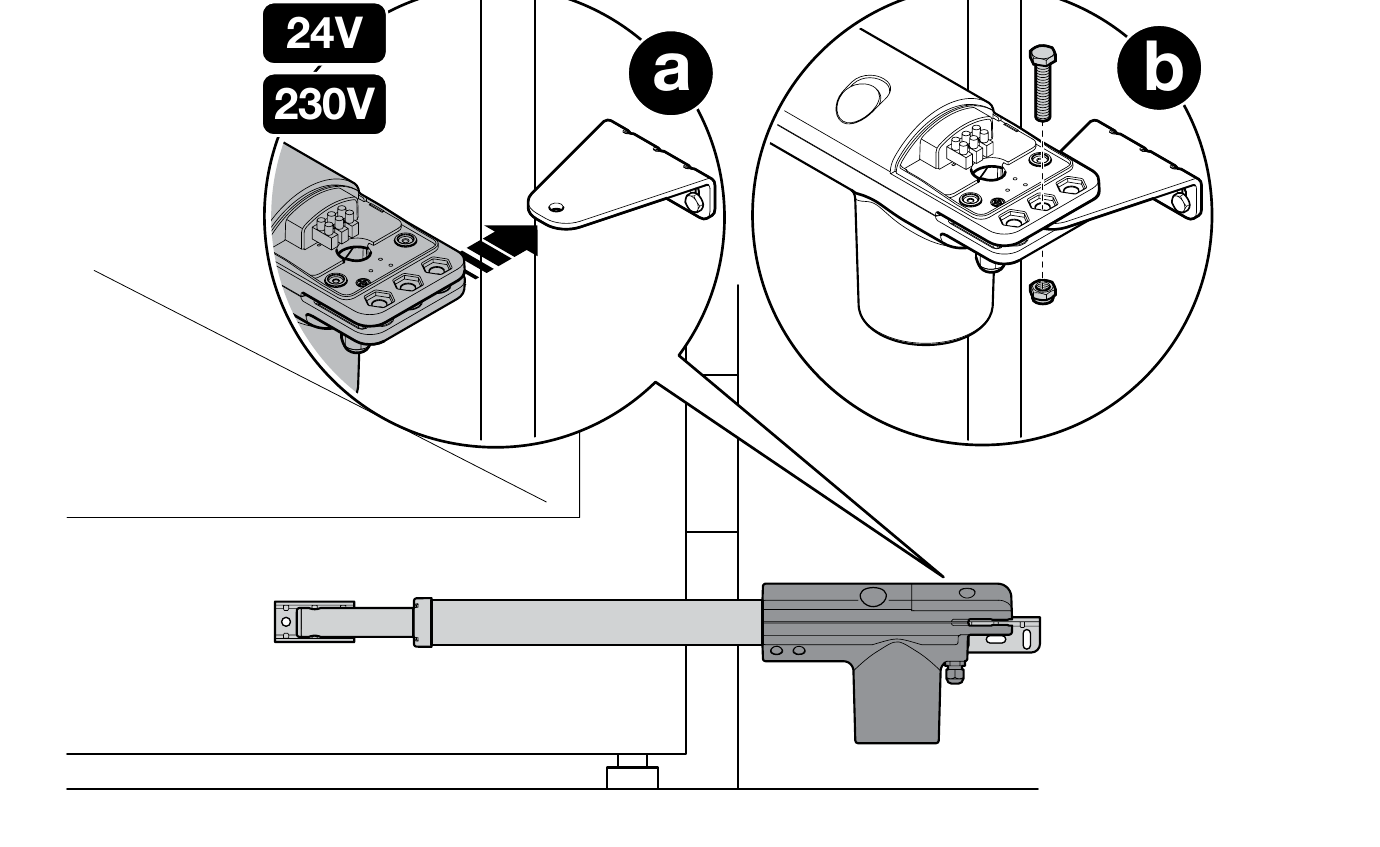

- Izvēlieties vienu A/B kombināciju konkrētajam motoram un atvēršanas leņķim. Aizmugurējo kronšteinu nostipriniet pie stingra statņa vai atbilstoši projektētas nesošās konstrukcijas un pievienojiet tam motoru.

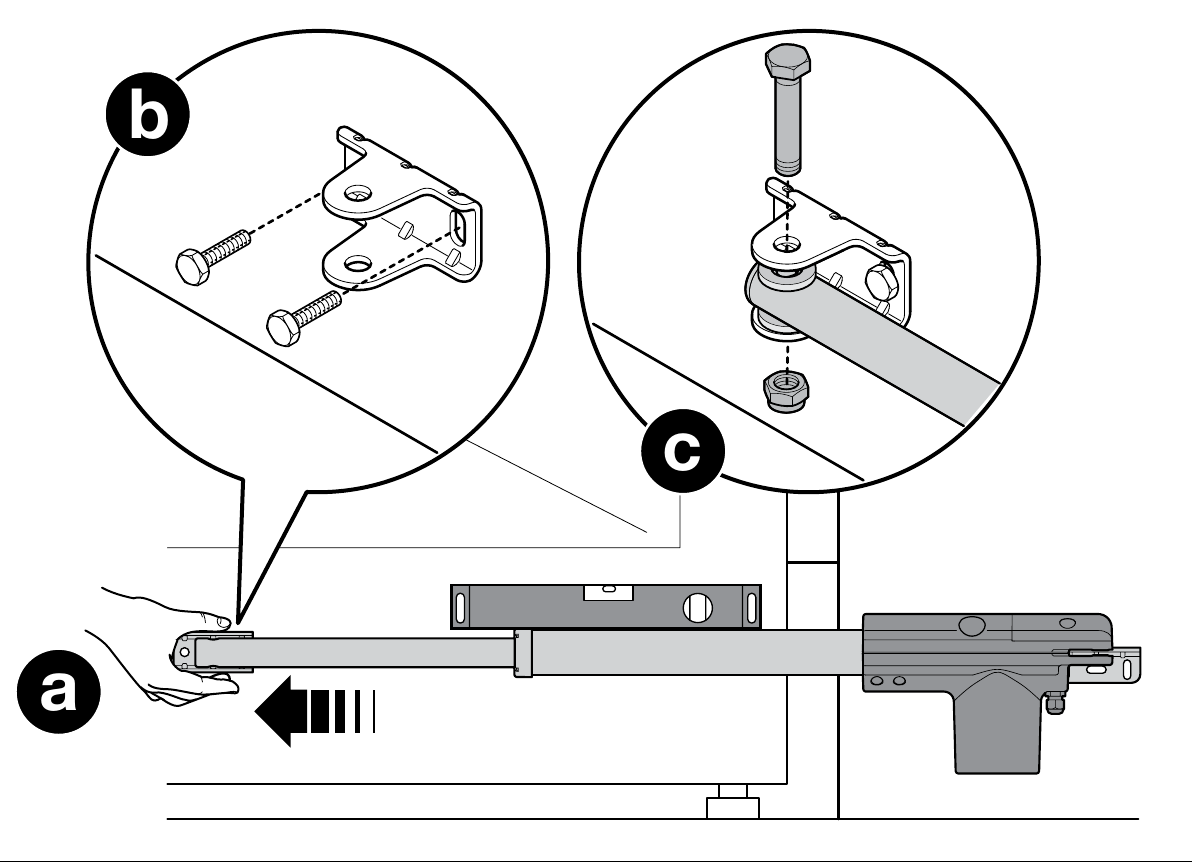

- Piedziņa atbloķējiet ar atslēgu, pilnībā izbīdiet virzuli atbilstoši NICE rasējumam un pielieciet priekšējo kronšteinu pie vārtu vērtnes stingrā rāmja, lai pārbaudītu tā novietojumu.
- Izlīmeņojiet motoru horizontāli un pievienojiet virzuli priekšējam kronšteinam. Pārbaudiet C izmēru aizvērtā stāvoklī un vērtnes brīvu kustību visā trajektorijā.
- Pārbaudiet, vai atvērtā vērtne atduras pret mehānisko aizturi. Novērsiet ķeršanos un iespējamas motora, kronšteinu vai vērtnes sadursmes.
- Tikai pēc sekmīgas manuālas pārbaudes galīgi nostipriniet priekšējo kronšteinu un no jauna nofiksējiet piedziņu. Divviru vārtiem veiciet šo procedūru abām vērtnēm.

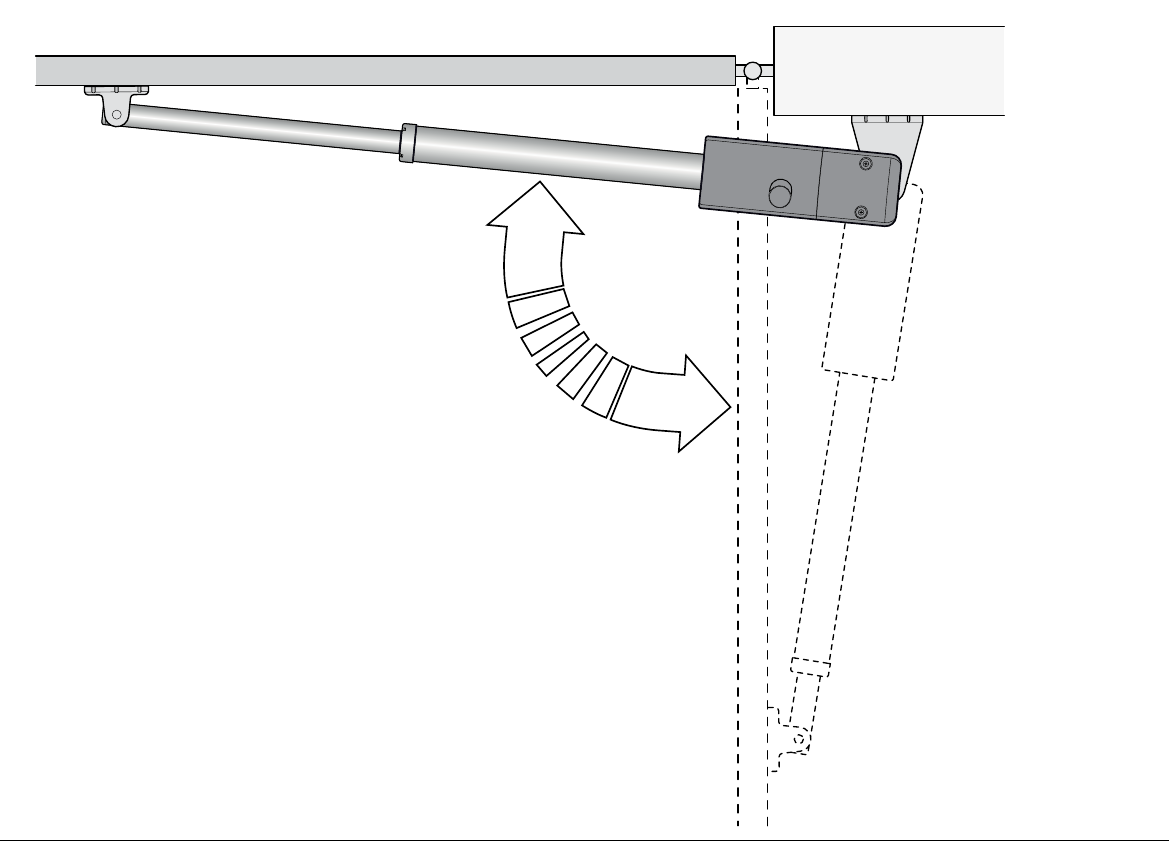

Gan atvērtā, gan aizvērtā stāvoklī vārtiem jābūt piemērotiem mehāniskajiem aizturiem; virzuļa gājiena beigu pozīcija tos neaizstāj. Ja statnis ir citāds, pielāgojiet stiprinājuma veidu vai izmantojiet piemērotu kronšteinu, saglabājot A/B un C izmērus. Nestipriniet kronšteinu tikai pie plāna vārtu vērtnes apšuvuma.

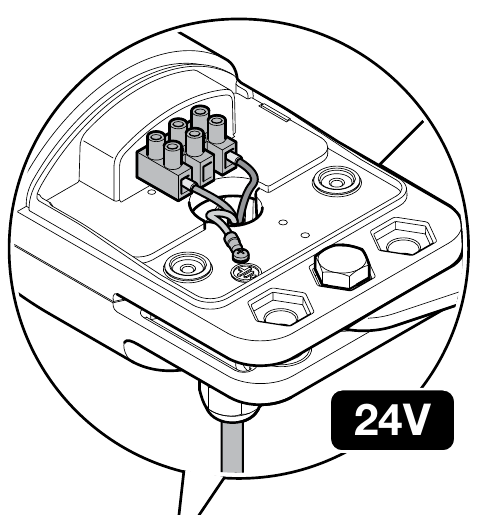

24 V motora pieslēgšana
Pirms vāka atvēršanas atvienojiet gan elektrotīkla, gan rezerves barošanu. Izvadiet kabeli caur kabeļievadu un nostiepuma atslogotāju. Pievienojiet divus motora vadus un aizsargvadītāju PE atbilstoši rasējumam; PE pieslēdziet paredzētajam zemējuma punktam, nevis motora izejai. Pievelciet kabeļievadu un aizveriet vāku.
Ja izmanto MC424LR30 vienu motoru pieslēdz pie M2. Divviru vārtiem M2 atveras pirmais un aizveras pēdējais; M1 darbojas pretējā secībā. Vadības blokā jāizvēlas precīzs TOO3024 tips atbilstoši motora izvēles tabulas . Pirms nodošanas ekspluatācijā pārbaudiet kustības virzienu un drošības ieejas .
Pārbaude pirms pirmās lietošanas
Montāža un nodošana ekspluatācijā jāveic kvalificētam tehniķim. Pēc vadības bloka iestatīšanas jāpārbauda stiprinājumu izturība, visa kustības gaita, abi gala stāvokļi un pareizais kustības virziens, fotocelulas, STOP, reakcija uz šķērsli un drošības spēki. Pārbaudes laikā gādājiet, lai kustības zona būtu brīva. Lietotājam nododiet manuālas atbloķēšanas kārtību un uzstādītā vadības bloka instrukciju.
Piederumu pieslēgšana atbilstoši MC424L platei
Piedziņa TOO3024 ir 24 V motors; tālāk norādīti vadības bloka spailes. Pārbaudiet uzstādītās plates marķējumu pārdodamajos komplektos. Pirms pieslēgšanas atvienojiet elektrotīklu un akumulatoru. EPM releja fotocelulas nepieslēdz kā BlueBUS ierīces.
MC424LR10 / MCA2R10 TOO komplektos
| Elements | Spailes un polaritāte |
|---|---|
| 24 V DC palīgpadeve | 6 = 0 V (−), 7 = +24 V DC, visiem piederumiem kopā ne vairāk kā 200 mA. Spaile 8 = kopējais +24 V ieejām bez Stand-by all. Pārbaudiet visu baroto ierīču strāvas patēriņu. |
| EPM fotocelulas | Bez Stand-by all un bez fototesta barojiet TX un RX, pieslēdzot pie 7 (+) un 6 (−). RX bezpotenciāla kontaktu C–NC pieslēdziet starp 8 (kopējais) un 10/FOTO, vai 11/FOTO1 vai 13/AUX, ja AUX iestatīts kā FOTO2. Kontaktam nav +/− polaritātes. |
| Stand-by all / fototests | Šie režīmi ir savstarpēji izslēdzoši. Režīmā Stand-by all barojiet TX un RX, izmantojot 5 (+) / 6 (−); drošības kontaktu kopējais punkts ir 5. Režīmā fototests barojiet TX, izmantojot 5 (+) / 6 (−), ne vairāk kā 100 mA; RX — izmantojot 7 (+) / 6 (−), RX kontaktu no spailes 8 pieslēdziet attiecīgajai FOTO ieejai. Neizmantoto pārbaudāmo FOTO/FOTO1/FOTO2 ieeju pieslēdziet pie 5 atbilstoši pāru skaita shēmai, nevis automātiski pie 8. |
| STOP un vadības komandas | 9/STOP atkarībā no apgūtā režīma paredzēta NC vai 8,2 kΩ; kopējā spaile Stand-by all režīmā ir 5, citādi 8. 12/soļvadība ir NO kontakts pret 8; 13/AUX atkarīga no iestatījuma. Kontaktiem nav +/− polaritātes; ieejām nepievadiet ārēju spriegumu. |
| Bākuguns, indikators, slēdzene | Bākuguns 24 V DC/ne vairāk kā 25 W: 1 = −, 2 = +. OGI indikators 24 V DC/ne vairāk kā 5 W: 3 = −, 4 = +. Ja 3–4 ir ieprogrammēta kā elektriskā slēdzene, izeja ir 12 V AC/ne vairāk kā 25 VA, bez noteiktas +/− polaritātes. Pirms pieslēgšanas pārbaudiet izejas funkciju. |
| Radio un rezerves barošana | Uztvērēju ievieto ligzdā SM, bet PS124 akumulatoru — tam paredzētajā ligzdā. Tos nepieslēdz piederumu barošanas spailēm. |
MC424LR30 / MCA2R30, ja vadības bloks izvēlēts atsevišķi
| Elements | Spailes un LR30 atšķirības |
|---|---|
| Barošana un ieejas | 6 = 0 V (−), 7 = +24 V DC piederumiem, ne vairāk kā 200 mA; 8 = kopējais +24 V bez Stand-by all. 9/ALT ir NC vai 8,2 kΩ; 10/FOTO, 11/FOTO1 ir NC; 12/soļvadība NO; 13/AUX atkarībā no iestatījuma. Kontaktiem nav polaritātes. |
| Stand-by all / fototests | Režīmā Stand-by all barojiet TX/RX, izmantojot 5 (+) / 6 (−) un drošības kontaktu, tostarp ALT, kopējais punkts ir 5. Fototesta režīmā: TX 5 (+) / 6 (−)ne vairāk kā 100 mA; RX 7 (+) / 6 (−); RX kontakts no 8 uz FOTO ieeju. Neizmantotās pārbaudītās ieejas pievieno pie 5 atbilstoši attiecīgajai shēmai. Režīmi ir savstarpēji izslēdzoši. Gaidstāves režīmā izejas 7 spriegums samazinās līdz 21 V DC (±10 %), 2 W; pārbaudiet patēriņu. |
| Izejas | Bākuguns 24 V DC/ne vairāk kā 25 W: 1 = −, 2 = +. OGI indikators 24 V DC/ne vairāk kā 5 W: 3 = −, 4 = +. Elektriskās slēdzenes funkcijas gadījumā pie 3–4 ir 12 V AC/ne vairāk kā 15 VA, bez noteiktas +/− polaritātes. Pirms pievienošanas pārbaudiet ieprogrammēto funkciju. |
| Radio un rezerves barošana | Uztvērējam un akumulatoram ir atsevišķi savienotāji; ja izmantojat vecāku akumulatoru ar šo plati, pārbaudiet pareizo kabeli un iestatījumu “Stand-by all” saskaņā ar MC424LR30 instrukciju. |
Fotoceliņu shēmas konkrētajai platei

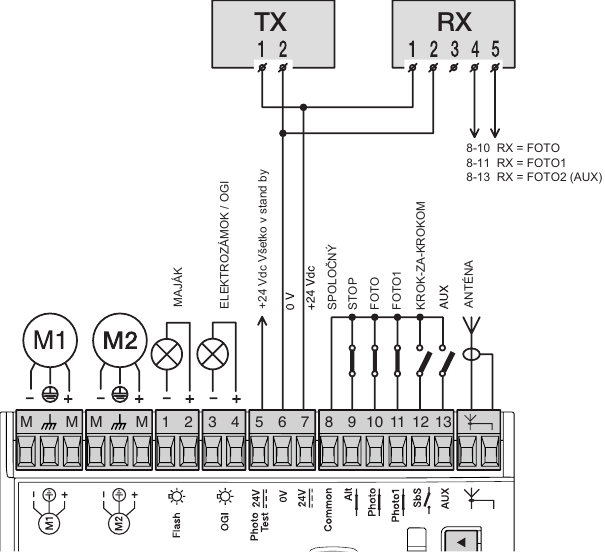

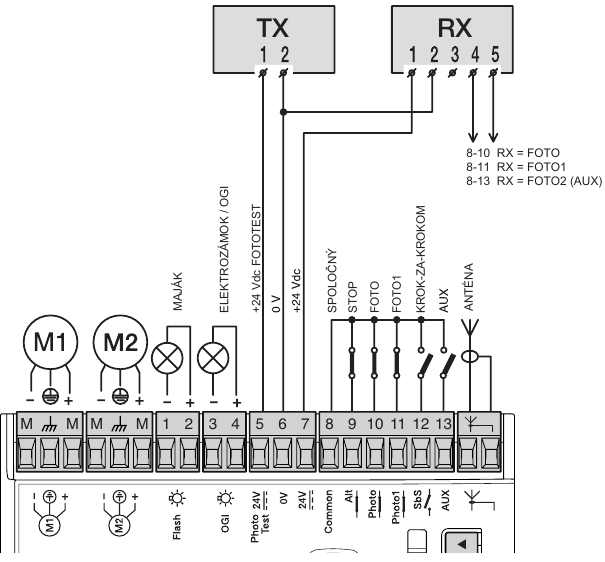

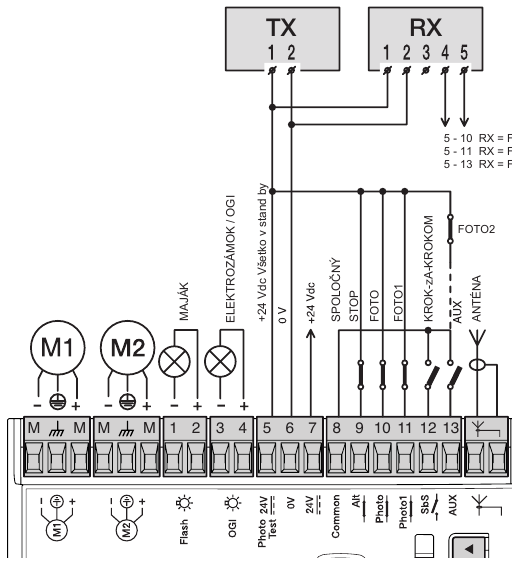

MC424LR10: Stand-by all · bez “Stand-by all” un fototesta · fototests.

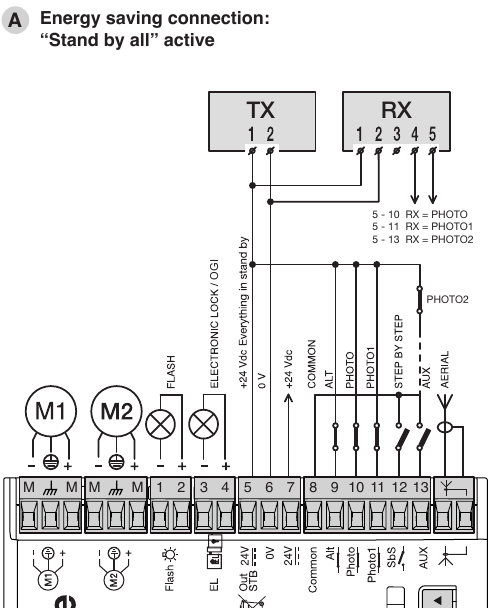

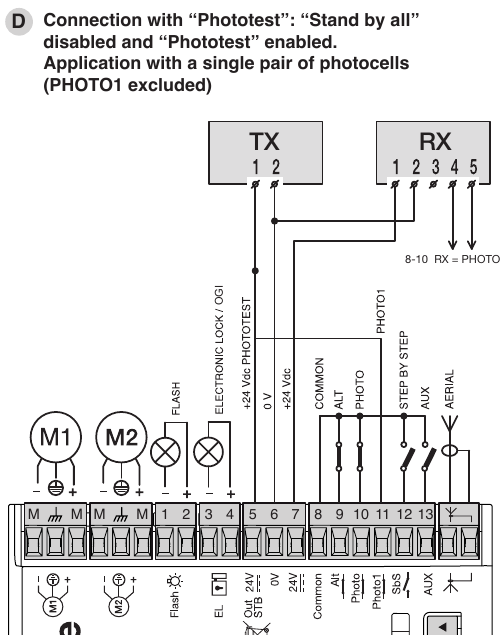

MC424LR30: Stand-by all · fototests ar vienu pāri. Pilnas savienojumu shēmas, apmācība un iestatīšana aprakstīta atsevišķā MC424LR30 instrukcijā.
Pēc pieslēgšanas pārbaudiet kontaktu tipus, veiciet atbilstošo apmācību un pārbaudiet drošības ierīces gan atvēršanas, gan aizvēršanas laikā.
Saderīgie piederumi
Piederumus pievieno izvēlētajam vadības blokam, nevis tieši motora korpusam. Vecākai platei var atšķirties savienotāji, radio uztvērējs un izeju barošana.
| Kas | Kāpēc | Tips |
|---|---|---|
| Vadības bloks | Vada vienu vai divus 24 V TOO motorus. Instrukcija un pieslēgums ir atkarīgs no faktiski uzstādītās plates. | |
| Bākuguns | Brīdina par vārtu kustību. Izvēlieties spriegumu un jaudu atbilstoši izmantotā vadības bloka izejai. | |
| Fotoceliņas | Uzrauga telpu gar gaismas stara līniju. Vārtu reakciju nosaka vadības bloka drošības ieeju savienojums, apmācība un iestatījumi. Skatiet drošības elementu pārbaudi. | |
| Raidītājs | Tālvadība atbilstoši uztvērēja protokolam. Iebūvētais MC424LR30 uztvērējs atbalsta Nice Opera. Divvirzienu sakariem un lielam darbības attālumam nepieciešams uztvērējs ar atbilstošu atbalstu. |
FLO2RE un FLO2R-S nepieciešams uztvērējs ar FloR atbalstu. Mainot vadības bloku, pārbaudiet arī izmantoto tālvadības pulšu saderību. INTI2 savienošana pārī ar MC424LR30. |
| Radio / Wi-Fi / GSM | Plate MCA2R30 ir iebūvēts radio uztvērējs. Vadība, izmantojot Wi-Fi vai GSM, ir papildu saskarne, kurai nepieciešams atbilstošs savienojums. |
Citus Wi-Fi moduļus izvēlieties atbilstoši vadības bloka ieejai. Zamel vadībai izmanto SUPLA lietotni Android un iOS ierīcēm. |
| Antena | Palīdz palielināt radio uztvērēja darbības rādiusu; izmantojiet antenu, kas atbilst tā frekvencei un savienotājam. | |
| Tastatūra | Vadība ar kodu. Vadu EDS nepieciešams dekoders MORX; bezvadu versijai jābūt saderīgai ar uzstādīto uztvērēju. | |
| Atslēgas slēdzis | Ļauj vadīt vārtus ar atslēgu. Slēdža kontaktu pieslēdz atbilstošai vadības bloka komandai paredzētajai ieejai saskaņā ar tā instrukciju. | |
| Karšu lasītāji | Vadība ar karti vai piekariņu. Lasītājs ETP nepieciešams dekoders MORX un vadības bloka komandas ieeja. |
|
| Elektroslēdzenes | Palīdz nostiprināt aizvērtu vārtu vērtni. Slēdzenes izvēle, barošana un darbības laiks jāsaskaņo ar konkrēto vadības bloku un vārtiem. |
|
| Rezerves un saules enerģijas barošana | Baterija PS124 nodrošina darbību strāvas padeves pārtraukuma gadījumā; ar MC424LR30 nepieciešams kabelis CABLA11 un deaktivizējot Visas gaidstāves funkcijas. Saules enerģijas komplekts Solemyo ir neatkarīgs barošanas veids: elektrotīklu nedrīkst pieslēgt vienlaikus, un jābūt ieslēgtam Stand-by režīmam. |

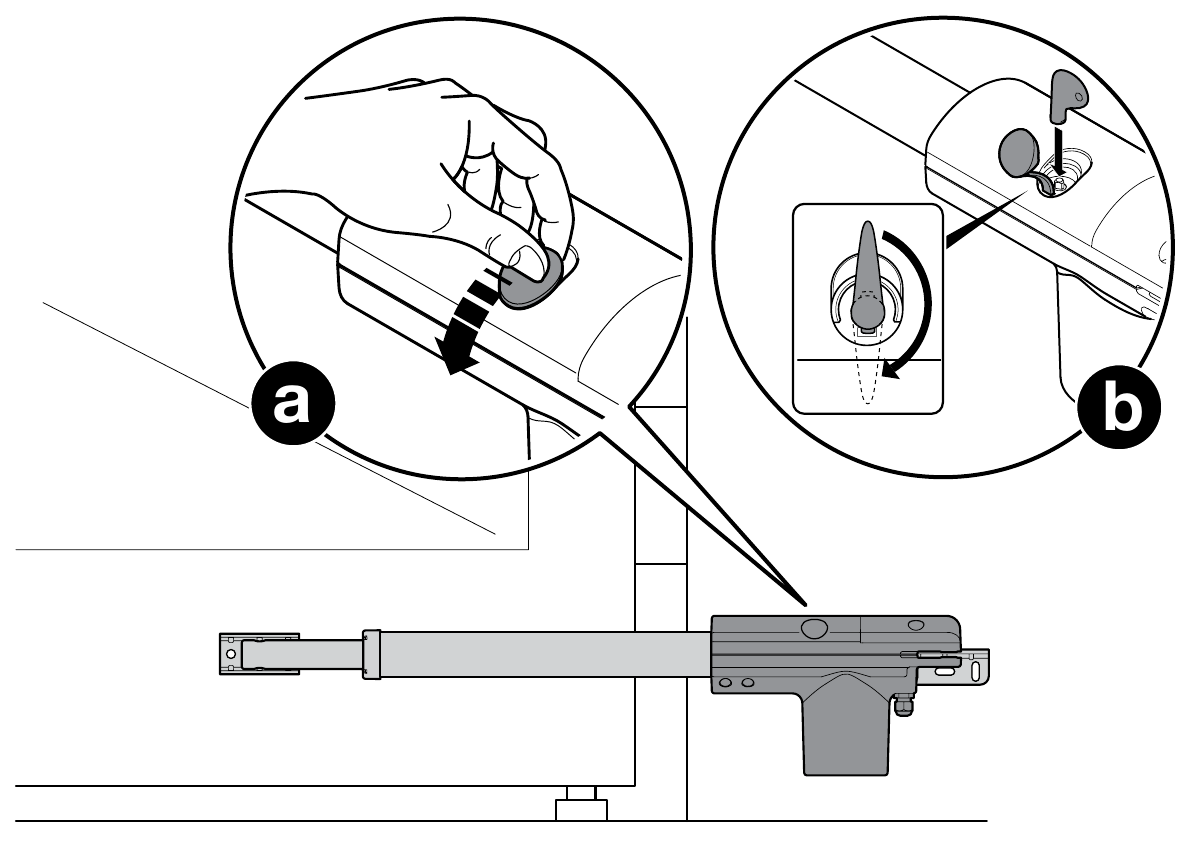

Manuāla atbloķēšana strāvas padeves pārtraukuma gadījumā
Atveriet gumijas vāciņu, ievietojiet komplektā iekļauto atslēgu un pagrieziet to par 90° pulksteņrādītāja kustības virzienā. Pēc tam pārvietojiet vārtus manuāli. Lai atkal nofiksētu piedziņu, novietojiet vārtu vērtni aptuveni līdz pusei atvērtā pozīcijā un pagrieziet atslēgu par 90° pretēji pulksteņrādītāja kustības virzienam. Pirms nākamās motorizētās kustības pārliecinieties, ka piedziņa tiešām ir nofiksēta.
Apkope un drošība
Motors un visa automātika jāpārbauda ne vēlāk kā 6 mēnešus pēc nodošanas ekspluatācijā, pēc tam — regulāri, ņemot vērā lietošanas biežumu. Tehniķis, atvienojot barošanu, pārbauda kronšteinus, skrūves, koroziju, kustīgās daļas, gala atdures un drošības ierīces; pēc pārbaudes veic darbības testu. Ja piedziņa ir bojāta vai tās kustībai ir neparasta pretestība, nelietojiet vārtus, kamēr bojājums nav novērsts.
Motora tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Motora modelis | TOO3024 |
| Motora spriegums | 24 V DC |
| Vadības bloka barošana MC424LR30 | 230 V AC |
| Vienas vērtnes maksimālais garums | 3 m |
| Vienas vērtnes maksimālais svars | 300 kg |
| Motora nominālā / maksimālā jauda | 30 / 120 W |
| Nominālā / maksimālā strāva | 1,1 / 5 A |
| Nominālais / maksimālais spēks | 300 / 1 800 N |
| Kustības ātrums | 0,014 m/s |
| Virzuļa gājiens | 400 mm |
| Aizsardzības klase | IP54 |
| Darba temperatūra | −20 līdz +50 °C |
| Paša motora svars | 5,5 kg |

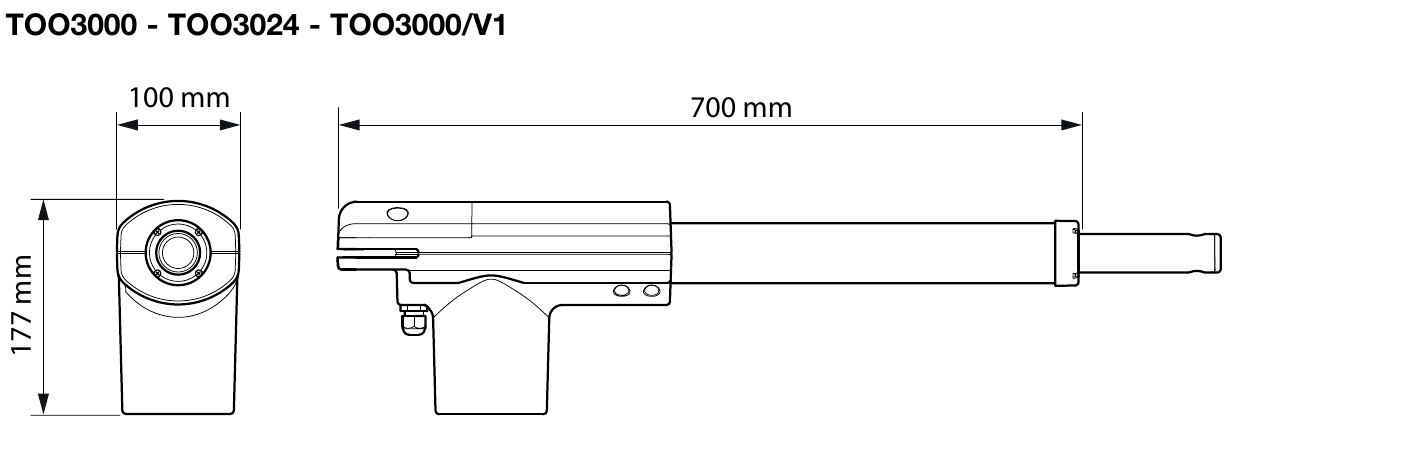

| Motora izmēri | 700 × 100 × 177 mm |
| Darba režīms | Nepārtraukta darbība |
NICE dati attiecas uz apkārtējās vides temperatūru 20 °C (±5 °C). 5,5 kg svars attiecas tikai uz pašu motoru. Maksimālais spēks un jauda nav nepārtrauktas slodzes vērtības.
