NICE SPIDO600 – atsevišķa piedziņa garāžas vārtiem

Produkta pieejamība:	noliktavā	Preces parasti nosūtām 24 stundu laikā.

NICE-SPIDO600-A
noliktavā

156,11 € bez PVN
188,89 € ar PVN

Svars
3,80 kg

Produkta apraksts NICE SPIDO600 – atsevišķa piedziņa garāžas vārtiem

NICE SPIDO600 ir atsevišķs garāžas vārtu piedziņas mehānisms ar 24 V līdzstrāvas motoru, iebūvētu vadības bloku un radio uztvērēju. Komplektu darbina no 230 V maiņstrāvas tīkla. Sliedi un tālvadības pulti izvēlieties atsevišķi vai izvēlieties komplektu.

Ar tērauda trosēm pastiprinātā siksnas sliede nodrošina klusu darbību. Vadības bloks apgūst gala pozīcijas, spēku un palēninājumu; tas nosaka šķēršļus. Ja pazūd elektrība, vārtus var atbloķēt ar auklu un vadīt manuāli.

Ātrā navigācija
Piederumi	Aprīkojums un komplekti
Izvēle un ierobežojumi	Sliedes montāža
Spailes un polaritāte	Fotocelulas
Pirmā iedarbināšana	Iestatījumi
Tālvadības pultis	Atiestatīšana
Diagnostika	Atbloķēšana
Apkope	Parametri
Rokasgrāmata PDF formātā

Piederumi un vadības ierīces

Drošības elementus izvēlieties, ņemot vērā garāžas vārtu reālos riskus. Piedziņas šķēršļu noteikšanas funkcija neaizstāj fotocelulas, drošības malu vai uzstādīšanas laikā veiktus spēka mērījumus.

Kas	Kāpēc	Veids
Vadības bloks	Piedziņas iestatīšana, vadība un apkope; vadības plate ir iebūvēta.	SPA600 ar septiņu segmentu displeju. Spailes un shēma.
Sliede	Piedziņa pārvieto ratiņus ar sviru, un tai nepieciešama piemērota siksnas sliede.	SR32B – atsevišķi. Montāža.
Augstāki vārti	Izvēlieties pagarinājumu atbilstoši vārtu tipam, augstumam, platībai un pretestībai.	SR08B; ierobežojumi.
Uz augšu verami vārti	Uz augšu veramiem vārtiem ar pretsvaru nepieciešama sviras atbilstoša ģeometrija.	SPA5; uz augšu veramiem vārtiem ar atsperēm SPA5 atkarībā no montāžas veida neizmanto.
Fotocelulas	Šķēršļu noteikšana aizsargātajā zonā. Izvēlieties pareizo elektrisko saskarni.	EPM – NC releja kontakts. Pieslēgšana.
Signāllampa	Vārtu kustības vizuāla signalizācija, vajadzības gadījumā arī ārējā antena.	ELDC; FLASH izeja un antena.
Tālvadības pults	Uztvērējs ir iebūvēts. Tālvadības pults jāreģistrē uztvērēja atmiņā.	MYGO4, ON2E, INTI2. Sapārošana.
Rezerves barošana	Pēc akumulatora pievienošanas vadība ir iespējama arī tīkla elektroapgādes pārtraukuma laikā.	PS124; uzstādīšana un atvienošana.
Servisa iestatīšana	Diagnostika un detalizētāki iestatījumi, izmantojot BusT4.	Oview + IBT4N.

SPIDO600 piedziņas aprīkojums un komplekti

Šajā kartītē ir pieejams atsevišķs SPIDO600. Pilnam komplektam izvēlieties arī sliedi, vadības ierīci un drošības piederumus. Fotocelulas, signāllampa, rezerves barošanas avots un SPA5 svira jāpasūta pēc vajadzības; tie automātiski neietilpst katrā komplektā.

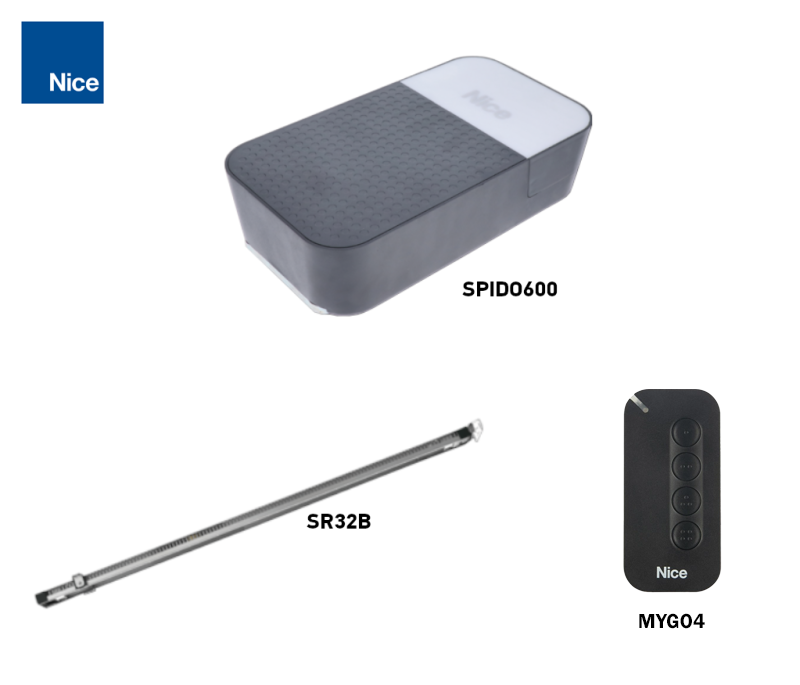

Atsevišķa piedziņa	Komplekts ar sliedi
NICE SPIDO600 600 N; sekciju vārtiem līdz 9,6 m². Pievienojiet sliedi un tālvadības pulti.	NICE SPIDO600 600 N; SR32B sliede un tālvadības pults atbilstoši komplekta saturam.

Kādiem garāžas vārtiem šī piedziņa ir piemērota

Ar pamata sliedi SR32B aptuvenie izmēri ir atkarīgi no garāžas vārtu tipa. Tabulā norādītie izmēri ir platums × augstums. Piemērotību ietekmē arī līdzsvarojums, berze un montāžas vieta.

Vārtu tips	Aptuvenais izmērs	Nosacījums
Sekciju vārti	3,7 × 2,6 m	Aptuveni 9,6 m².
Neizvirzīti paceļamie vārti	3,5 × 2,4 m	SPA5; laukums 8,4 m².
Izvirzīti paceļamie vārti	3,5 × 3,0 m	SPA5; laukums 10,5 m².
Paceļamie vārti ar atsperi	3,5 × 3,0 m	Atkarībā no montāžas bez SPA5; pārbaudiet kustības ceļu un līdzsvarojumu.

Maksimālais spēks 600 N norāda piedziņas vilces spēku. Tas nav vārtu svars kilogramos. Veicot atbloķētu vārtu pārbaudi spēks, kas vajadzīgs manuālai pārvietošanai abos virzienos visā kustības ceļā, nedrīkst pārsniegt 225 N. Piedziņa nedrīkst aizstāt bojātu atsperu remontu vai nepareizi līdzsvarotu vārtu noregulēšanu. SPIDO600 ir spēkā arī vārtu svara ierobežojums 110 kg un maksimālā kopējā platība 10,5 m²; sekciju vārtiem ievērojiet tiem noteikto mazāko izmēru ierobežojumu.

Sliedes SR32B garums ir 3,2 m, un ratiņu lietderīgais gājiens ir 2,8 m. Vārtu augstums ir atkarīgs arī no to konstrukcijas un sviras. Augstākiem vārtiem var pievienot SR08B pagarinājumu par 0,8 m ar garāku siksnu; pie 4 m kustības ceļa lietderīgais gājiens ir 3,5 m. Pagarinājums pats par sevi negarantē, ka lielāki vai smagāki vārti būs piemēroti. Nosūtiet mums vārtu platumu, augstumu un tipu, kā arī vajadzīgo gājienu, izmantojot kontaktformu.

Ciklu skaits un slodze

SPIDO600 paredzēts lietošanai mājās: ne vairāk kā 40 cikli dienā un 4 minūtes nepārtrauktas darbības. Bieži darbinot vārtus vai palielinātas pretestības gadījumā vadības bloks var uz laiku ierobežot darbību, lai motors nepārkarstu. Viens cikls ietver gan atvēršanu, gan aizvēršanu.

Sliedes un piedziņas montāža

Montāžu veiciet, kad vārti ir aizvērti un gan elektrotīkls, gan rezerves akumulators ir atvienoti. Vārtiem jābūt viegli pārvietojamiem ar roku un pēc atvienošanas no ratiņiem jāpaliek līdzsvarotiem dažādās pozīcijās. Pirms montāžas atrisiniet jautājumu ar slēdzenēm, kas varētu traucēt automātiskai kustībai. Atsperes un pretsvarus regulē kvalificēts tehniķis.

Pārbaudiet vietu virs vārtiem, sliedes garumu, sienas un griestu izturību. Nodrošiniet piekļuvi piedziņai un atbloķēšanas auklai.
Divdaļīgai sliedei ievietojiet abas daļas savienotājā līdz galam. Gatavai SR32B šis savienošanas solis nav jāveic. Pārbaudiet, vai ratiņi pārvietojas vienmērīgi un bez aizķeršanās.
Uzlieciet motora galvu uz sliedes un nostipriniet ar komplektā iekļautajām skrūvēm. Saskaņā ar montāžas rasējumu galvu drīkst pagriezt arī par 90° attiecībā pret sliedes asi.
Noregulējiet siksnas spriegojumu. Pārāk nostiepta siksna var sabojāt piedziņu; vaļīga siksna rada troksni un traucē uzticamai kustībai. Pagarinājumam izmantojiet atbilstošu garāko siksnu.
Piestipriniet priekšējo kronšteinu pie pietiekami izturīgas pamatnes un piekariet aizmugurējo daļu pie griestu kronšteiniem. Nolīmeņojiet sliedi un pievelciet visus stiprinājumus.
Kad vārti ir aizvērti, atvienojiet ratiņus, uzstādiet vārtu kronšteinu sliedes ass līnijā un pievienojiet vilkšanas sviru. Plānam panelim jābūt atbilstoši pastiprinātam; montāžai jāpārnes piedziņas spēks bez deformācijas.
Pabeidziet atbloķēšanas auklas uzstādīšanu. Manuāli pārbaudiet visu kustības ceļu, spraugas un pirms programmēšanas atkal nofiksējiet ratiņus.

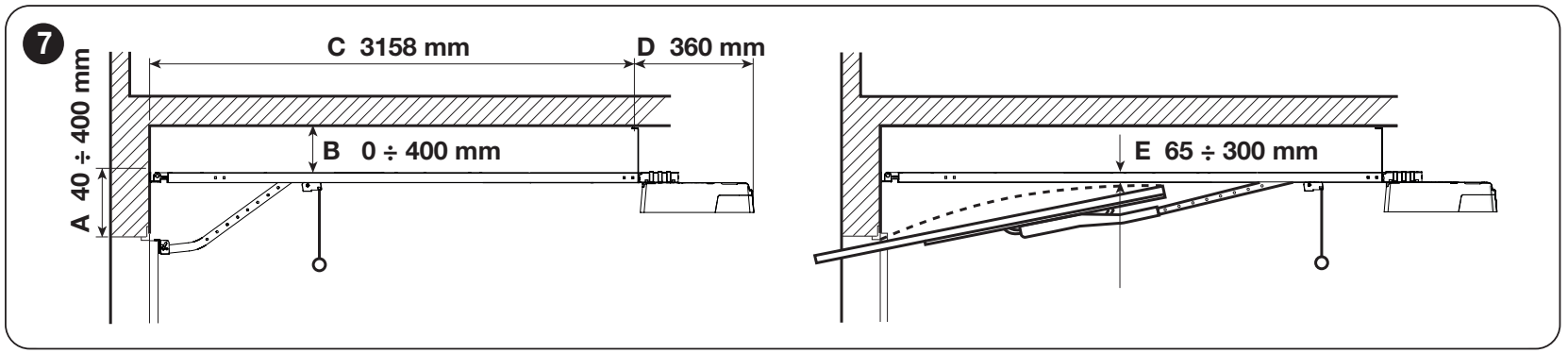

Norādītajā orientācijā:

A = 40–400 mm
B = 0–400 mm
C = 3 158 mm
D = 360 mm .

Paceļamajiem vārtiem ievērojiet E = 65–300 mm — attālumu starp sliedi un vārtu augšējās malas augstāko punktu kustības laikā. Izmēri attiecas uz attēlā redzamo montāžas izkārtojumu.

Kabeļi un elektrotīkla pieslēgums

Izmantojiet iezemētu kontaktligzdu 230 V AC, 50/60 Hz ar aizsargvadītāju un drošas atvienošanas iespēju. Nenogrieziet komplektā iekļauto kabeli vai kontaktdakšu. Ja nav piemērotas kontaktligzdas, elektriķis ierīko tai pievadu un aizsardzību. Zemsprieguma vadus izvietojiet atsevišķi no elektrotīkla vadiem un aizsargājiet no nostiepšanas un saskares ar kustīgām daļām.

Pieslēgums	Kabelis / maksimālais garums
Signāllampiņa	2 × 0,5 mm²; maks. 20 m.
Antena	Atsevišķs koaksiālais kabelis RG58; maks. 10 m, ieteicams mazāk par 5 m.
Poga / atslēgas slēdzis	2 × 0,5 mm² bezsprieguma NO komandai; maks. 50 m. Diviem kontaktiem — 2 kabeļi 2 × 0,5 mm² vai viens 4 × 0,5 mm² kabelis.
Fotoelementi	TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm² — barošana un NC kontakts. Maks. 30 m.
Drošības mala	2 × 0,5 mm²; maks. 20 m. OSE nepieciešami trīs vadi saskaņā ar drošības malas pieslēguma shēmu.
Elektrotīkla pievads kontaktligzdai	3 × 1,5 mm² līdz 30 m; garākam vadam saskaņā ar montāžas instrukciju izmantojiet 3 × 2,5 mm² kabeli un nodrošiniet automatizācijas iekārtas aizsargzemējumu. Projektēšanu un izpildi nodrošina elektriķis.

Norādītie garumi attiecas uz attiecīgo pieslēgumu un vidi. Izmantojot cita veida drošības malu vai vadības moduli, ievērojiet arī attiecīgās ierīces instrukciju. Elektrotīkla spriegumu nedrīkst pieslēgt piederumu ieejām.

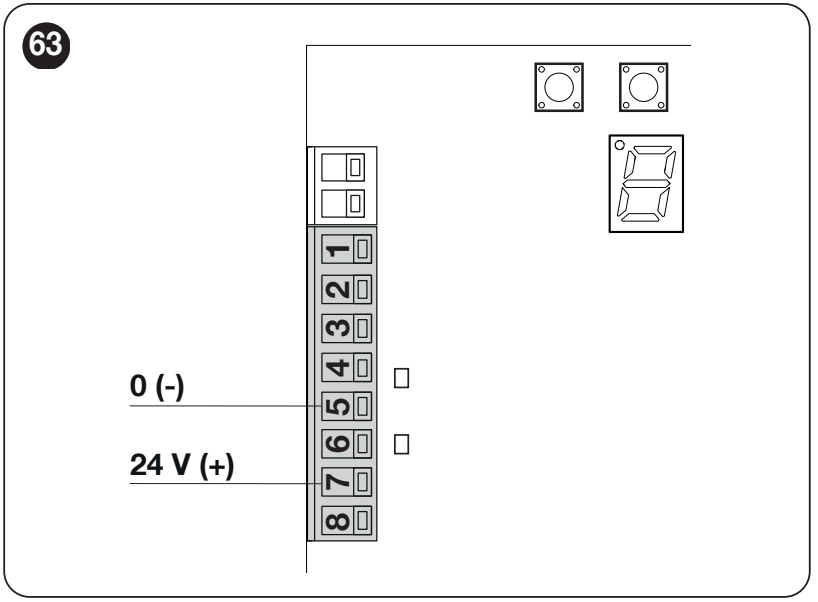

Vadības plate, spailes un polaritāte

Tālāk sniegtā pieslēguma shēma un piedāvājums attiecas uz SPA600 ar septiņu segmentu displeju un PHOTOTEST spaili. Pirms pieslēgšanas pārbaudiet marķējumu uz savas plates. Ja platē PHOTOTEST izejas vietā ir OUT STB, izmantojiet šai versijai atbilstošo instrukciju.

Spaile	Funkcija un pieslēgums
1 – SbS	Bezpotenciāla NO kontakts starp 1 un 7; pakāpeniska vadības komanda.
2 – PHOTO	Bezpotenciāla NC kontakts starp 2 un 7; kontakta atvēršanās izraisa drošības reakciju.
3 – 12 V OSE	Pozitīvais (+) 12 V DC optiskajai drošības malai, ne vairāk kā 15 mA. Signāls pie 4, mīnuss pie 5.
4 – STOP	Drošības ieeja attiecībā pret 5 – GND; NO, NC, 8,2 kΩ vai OSE. Ierīces apmācības laikā tiek nolasīts tips.
5 – GND	Mīnuss (−) palīgtieslai un OSE; ne tīkla aizsargzemējums.
6 – PHOTOTEST	Pārslēdzama fotoelementa raidītāja barošana testēšanas laikā. PHOTOTEST režīmā ne vairāk kā 15 mA; funkciju var mainīt izvēlnē.
7 – +24 V COMMON	Pozitīvais (+); palīgtiesla 24 V DC, pielaide −30 % / +50 %, kopā ne vairāk kā 100 mA starp 7 (+) un 5 (−).
8 – FLASH	Pievienojiet signāllukturi starp 8 un 7 atbilstoši shēmai. Vienam ELDC piemēro 200 mA ierobežojumu; citām izejas funkcijām nepieciešama cita slodze.
AERIAL	Atsevišķs divpolu antenas savienotājs; koaksiālā kabeļa RG58 centrālo dzīslu un ekrānu pievienojiet atbilstoši shēmai.

Poga, atslēgas slēdzis vai relejs

SbS pievienojiet tikai bezpotenciāla NO kontaktu, piemēram, pogu vai vadības moduļa releju. Kontakts savieno 1 – SbS un 7 – COMMON. Vadības ieejai nepievienojiet moduļa izejas spriegumu. Ja modulim nepieciešama barošana, izmantojiet atsevišķi 7 (+) un 5 (−) un ievērojiet kopējo 100 mA ierobežojumu.

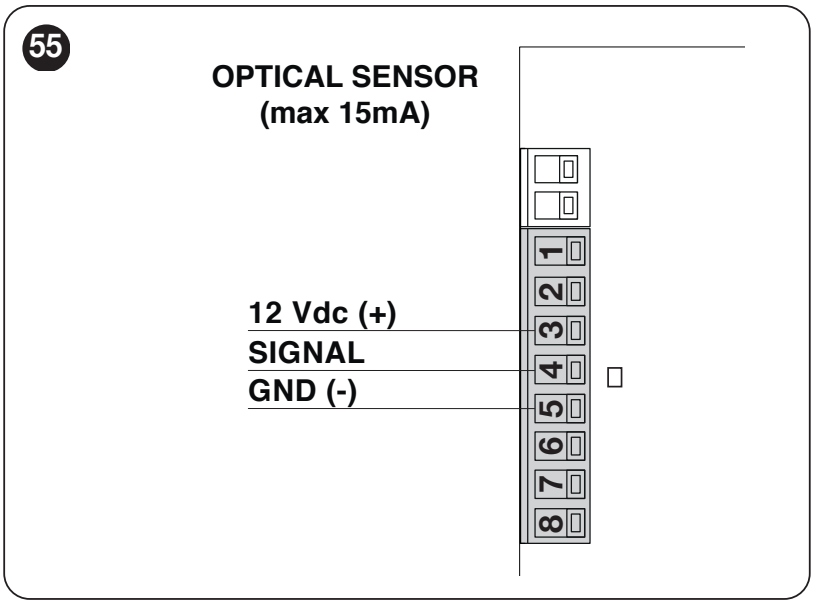

Drošības mala un STOP ieeja

STOP aptur kustību un veic īsu kustības virziena maiņu. Mainot drošības ierīci, ierīces ir atkārtoti jāapmāca. Vairākus NO kontaktus pievieno paralēli, NC kontaktus – virknē. 8,2 kΩ drošības malas un to kombinācijas pievienojiet atbilstoši konkrētajai shēmai; parasts slēdzis nenodrošina tādu pašu bojājumu kontroles līmeni kā uzraudzīta drošības mala.

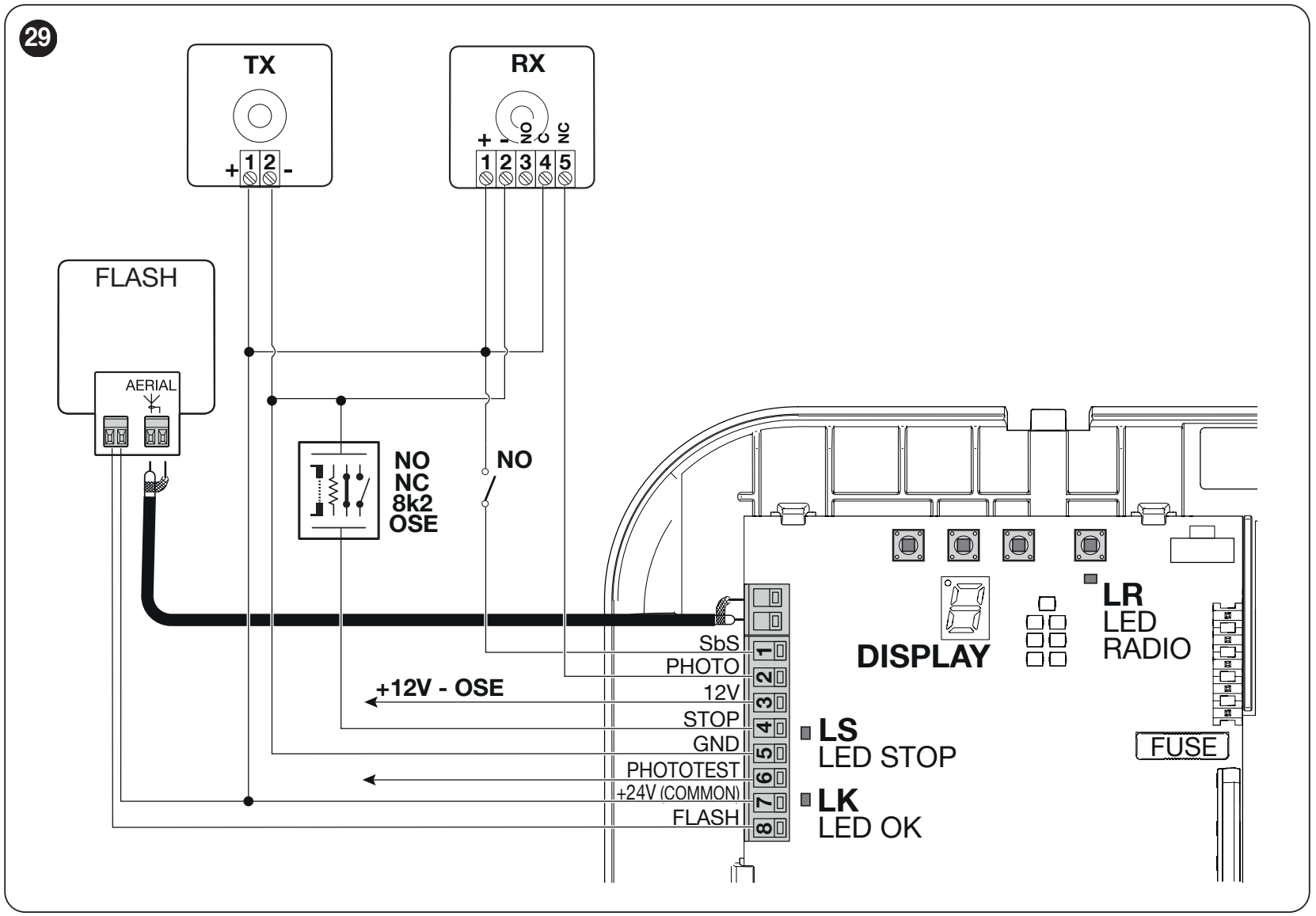

Fotoelementu pieslēgšana

SPA600 nav BlueBUS. Standarta pieslēgumam izmantojiet NICE EPM ar releja kontaktu. EPMB modeli šai spaiļu plāksnei nepievieno.

EPM pieslēgšana	SPA600 spailes
TX 1 (+) un RX 1 (+)	7 – +24 V COMMON (+).
TX 2 (−) un RX 2 (−)	5 – GND (−).
RX 4 – COM / RX 5 – NC	Starp 7 – COMMON un 2 – PHOTO. Kontaktam nav polaritātes. Šajā pieslēgumā RX 3 – NO atstājiet nepievienotu.

Šajā pieslēgumā EPM darbojas ar 24 V DC; neveidojiet džempera savienojumu uz 12 V. TX + RX pāra strāvas patēriņš ir aptuveni 55 mA; ieskaitiet to palīgtieslas kopējā 100 mA ierobežojumā.

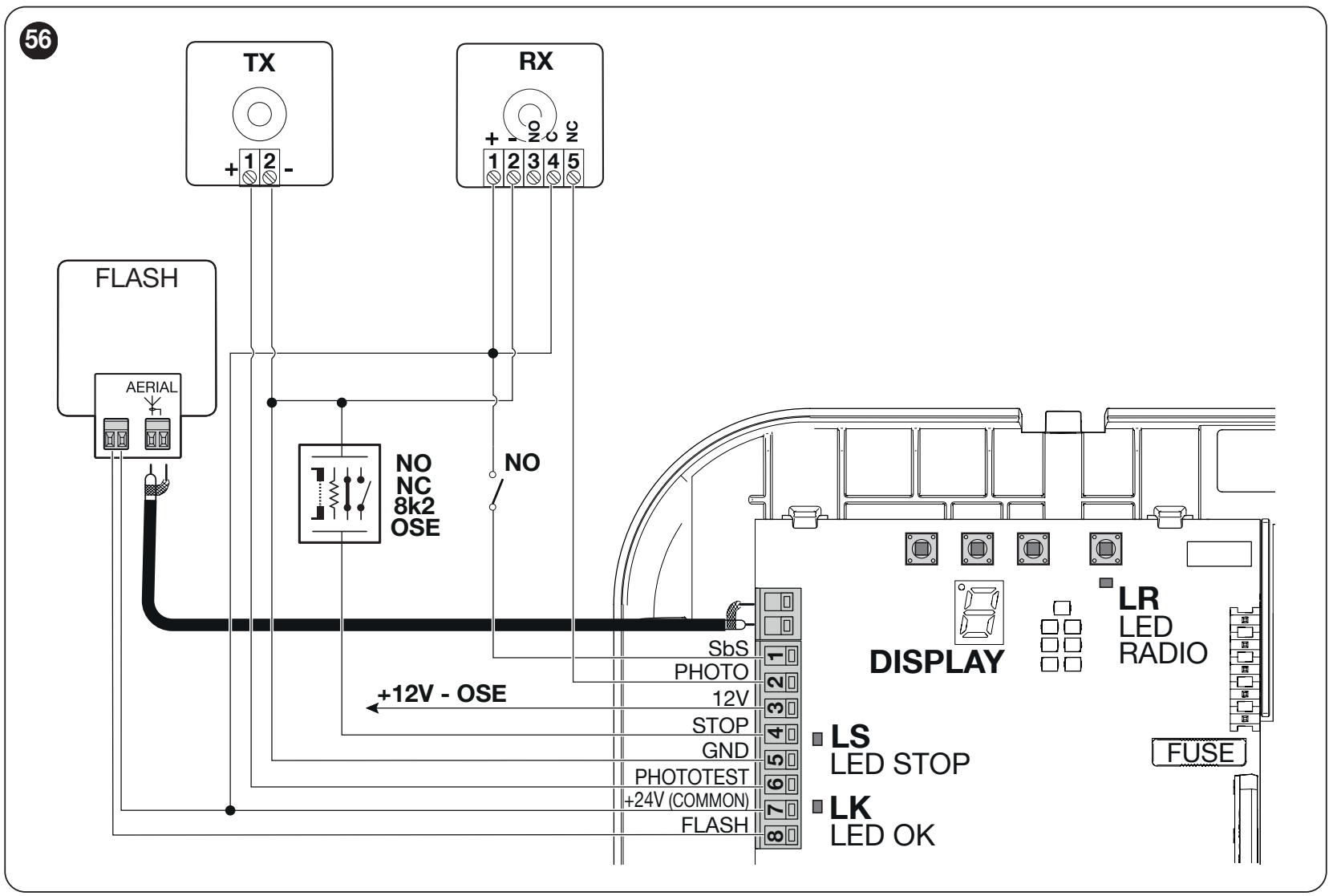

Pieslēgums ar PHOTOTEST funkciju

Pirms kustības PHOTOTEST pārbauda, vai fotoelementi darbojas pareizi. Izmantojiet tikai tādu raidītāju, kura strāvas patēriņš nepārsniedz 15 mA; šis ierobežojums attiecas uz visu izeju. Pirms barošanas pārslēgšanas pārbaudiet konkrētā TX saderību.

Vads	Pieslēgums ar testēšanu
TX pluss (+)	6 – PHOTOTEST nevis pastāvīgais pluss 7.
TX mīnuss (−)	5 – GND.
RX pluss / mīnuss	7 (+) / 5 (−), pastāvīga barošana.
RX COM / NC	Starp 7 un 2 – PHOTO; NC, nevis NO.

PHOTOTEST iestatījumos atstājiet vērtību 0 un atkārtoti apmāciet ierīces. Parasto EPM barošanu no 7 / 5 nedrīkst uzskatīt par testētu pieslēgumu tikai tāpēc, ka fotoelementi ir pievienoti PHOTO ieejai.

Signāllukturis FLASH, apgaismojums un antena

NICE ELDC pievienojiet pie tā spaiļu bloka, kas apzīmēts ar FLASH pie 7 – COMMON un 8 – FLASH saskaņā ar SPA600 shēmu. Standarta signālluktura režīmā tiek izmantots 12 V DC; vienam LED signāllukturim ELDC ievērojiet 200 mA. Izejas funkcija attiecīgi jāiestata programmēšana. Šīm spailēm nedrīkst pievienot 230 V tīkla signāllampu.

Ja signāllampai ir pāris FLASH spaiļu, ievērojiet pievienotās ierīces marķējumu. Šajā ELDC detaļā polu secība nav norādīta; neattieciniet uz to 24 V / GND palīgspaiļu bloka orientāciju. Ieeja AERIAL ELDC ir atsevišķa antena: pievienojiet koaksiālo kabeli pie vadības bloka antenas savienotāja, kā parādīts attēlā. Nesajauciet antenu ar signāllampas barošanu.

Piedziņai ir arī iebūvēts garāžas LED apgaismojums. Pārslēdzot funkciju FLASH vai PHOTOTEST uz apgaismojumu, slēdzeni vai radio kanālu, mainās izejas lietojums. Tad to pašu savienotāju vairs nedrīkst izmantot sākotnējai ierīcei.

Pirmā palaišana un iestatīšana

Vispirms pabeidziet mehānisko montāžu un pievienošanu, nostipriniet ratiņus un atbrīvojiet visu kustības zonu. Pārbaudiet STOP, fotostarus un pareizo kustības virzienu. Pozīciju iestatīšana, spēka iestatīšana un tālvadības pults savienošana pārī ir atsevišķas darbības.

Pēc ieslēgšanas LED OK jāmirgo aptuveni reizi sekundē; displejā palaišanas laikā 3 s ātri tiek parādīts 8. Signāllampas izejai miera stāvoklī jābūt izslēgtai.

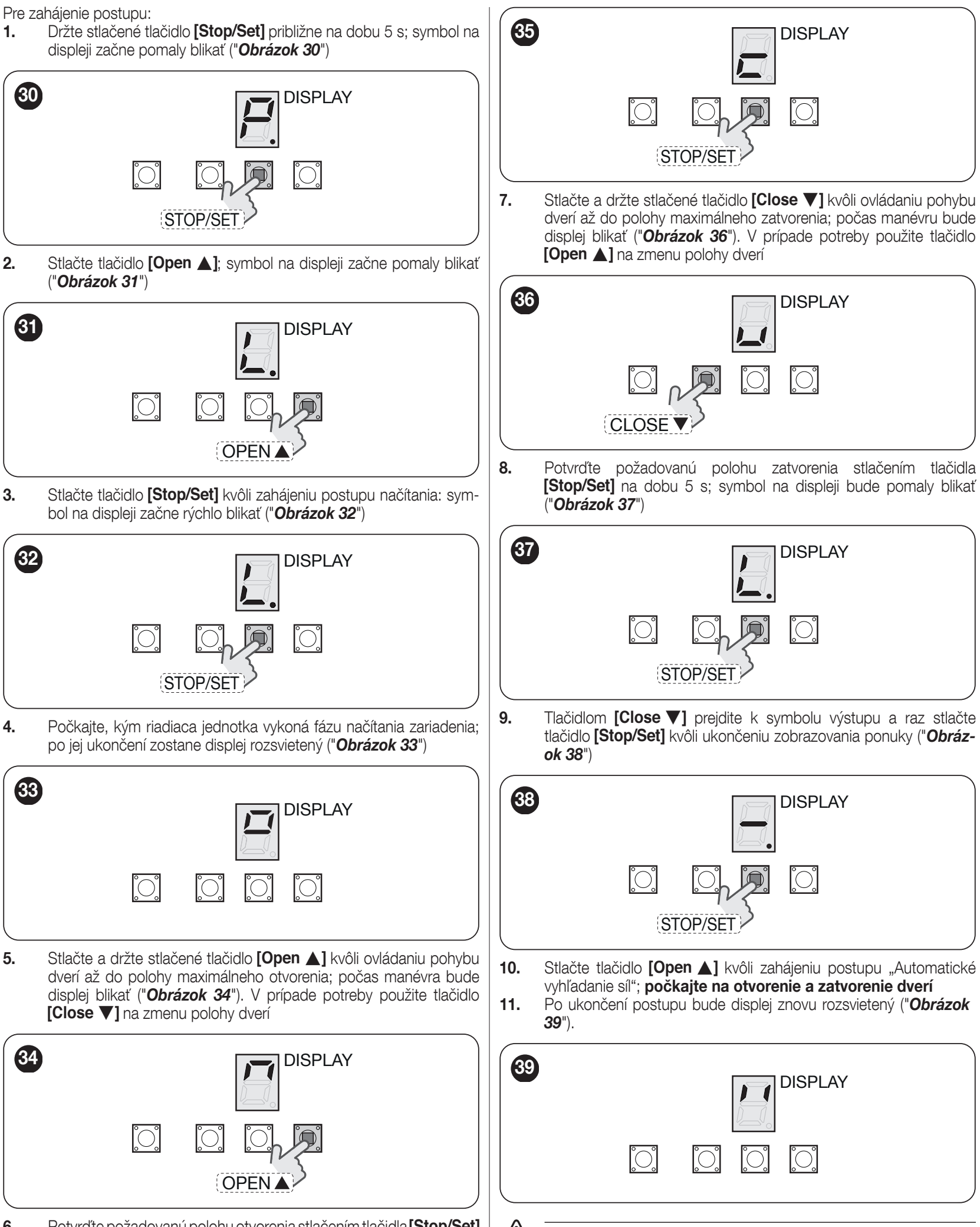

1. Ierīču un gala pozīciju iestatīšana

Turiet nospiestu STOP/SET aptuveni 5 s, līdz izvēlnes atvēršanas simbols sāk lēni mirgot.
Nospiediet OPEN, lai pārietu uz vienumu 1 – Ierīču un pozīciju meklēšana. Nospiediet STOP/SET, lai sāktu; displejs ātri mirgo.
Pagaidiet, līdz ierīču atpazīšana ir pabeigta un displejs paliek iedegts.
Turiet nospiestu OPEN, lai pārvietotu vārtus līdz vajadzīgajai atvērtajai pozīcijai. Ar CLOSE var koriģēt pozīciju. Apstipriniet, turot nospiestu STOP/SET, līdz parādās aizvērtas pozīcijas simbols, kā parādīts attēlā; atlaidiet pogu.
Turiet nospiestu CLOSE, lai pārvietotu vārtus līdz vajadzīgajai pilnībā aizvērtajai pozīcijai. Ar OPEN var veikt korekciju. Turiet nospiestu STOP/SET 5 s; simbols lēni mirgo.
Ar CLOSE pārejiet uz izejas simbolu un apstipriniet ar STOP/SET. Nospiediet OPEN: vārti atvērsies un aizvērsies, automātiski iestatot spēku.
Pagaidiet, līdz process ir pabeigts. Displejam jāpaliek iedegtam. Ja displejs atkal mirgo, novērsiet cēloni un atkārtojiet iestatīšanu.

Atkārtota iestatīšana pēc piederumu maiņas

Atveriet instalēšanas izvēlnes 1. vienumu saskaņā ar izvēlni. Turiet nospiestu STOP/SET aptuveni 6 s; pēc ierīču atpazīšanas displejs lēni mirgo, pēc tam atlaidiet pogu. Ja lēnā mirgošana neatsākas, 15 s nespiediet nevienu pogu un atkārtojiet darbību. Izejiet, izvēloties izejas simbolu un nospiežot STOP/SET. Pēc izmaiņām atkārtojiet drošības pārbaudi.

Rotācijas virziena maiņa apgrieztas montāžas gadījumā

Atvienojiet elektrotīklu un rezerves barošanu. Turiet nospiestu STOP/SET un atjaunojiet barošanu.
3 s pēc ieslēgšanas atlaidiet STOP/SET. Īsi nospiediet STOP/SET, lai izvēlētos virzienu: iedegts iekšējais apgaismojums LC = apgriezts virziens; neiedegts = standarta virziens.
Lai apstiprinātu, 3 s nespiediet nevienu pogu, pēc tam atkārtoti iestatiet pozīcijas.

Spēka iestatīšana un pirmā kustības pārbaude

Spēka iestatīšanas laikā tiek veikts automātisks atvēršanas un aizvēršanas manevrs ar palielinātu spēku. Tā laikā neļaujiet cilvēkiem un priekšmetiem atrasties vārtu tuvumā. Ja kustību sāk ar SbS vai radio vadību, iestatīšanas laikā iekšējais apgaismojums mirgo; ja to sāk ar vadības plates pogām, tas neiedegas. Pēc pozīciju, ātruma, virziena vai mehānikas atslogošanas maiņas spēks jāiestata no jauna.

Ja pozicionēšanu pārtrauc STOP vai PHOTO, novērsiet cēloni un turpiniet ar OPEN / CLOSE. Ja spēka iestatīšana tiek pārtraukta, pēc cēloņa novēršanas atsāciet kustību ar kustības komandu.

Pārbaude pirms nodošanas ekspluatācijā

Kad ratiņi ir atbloķēti, pārbaudiet manuālu atvēršanu un aizvēršanu visā kustības ceļā: nepieciešamais spēks nedrīkst pārsniegt 225 N (aptuveni 23 kgf, nevis vārtu masu). Pēc tam atkal nofiksējiet ratiņus.
Atkārtojiet elektrisko atvēršanu un aizvēršanu; vārtiem jāsasniedz saglabātās pozīcijas bez aizķeršanās un kronšteinu deformēšanas.
Pārbaudiet palēninājumu gala pozīcijās, siksnas atslābumu pēc apstāšanās, manuālu atbloķēšanu un atkārtotu nofiksēšanu.
Pārtrauciet katru fotostaru pie TX, pie RX un stara vidū; pārbaudiet, vai drošības reakcija ir pareiza. Pārbaudiet visas STOP ierīces.
Tehniķim jāmēra trieciena spēki un jāpārbauda visu vārtu drošība. Lielāku spēku nedrīkst izmantot, lai kompensētu nepareizu mehānikas darbību. Pēc spēka maiņas mērījums jāveic atkārtoti.
Nododiet lietotājam lietošanas, atbloķēšanas un apkopes instrukcijas. Izejiet cauri tikai pilnībā atvērtiem un nekustīgiem vārtiem.

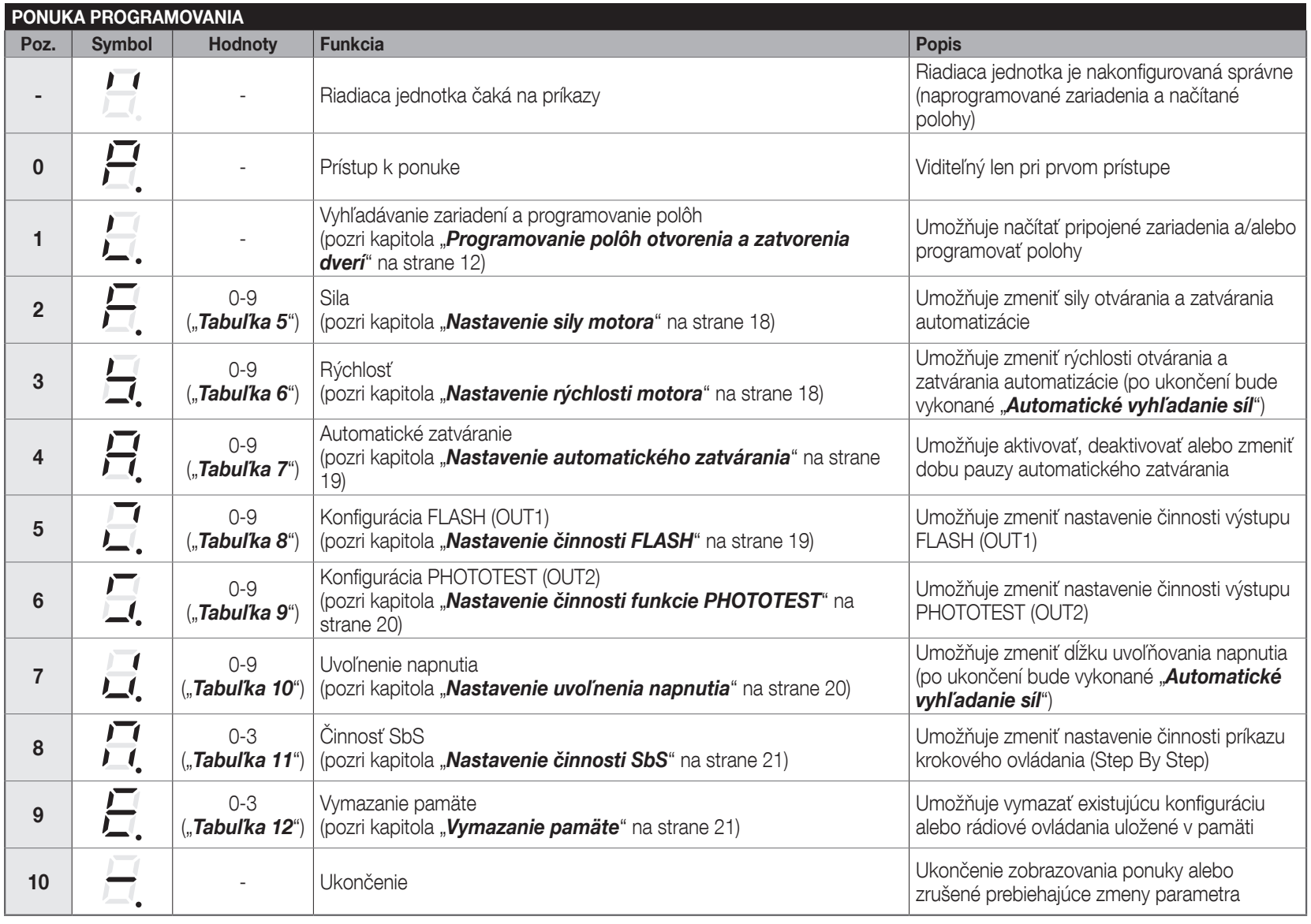

SPA600 programmēšana, izmantojot displeju

Iestatījumus veiciet, kad motors ir apstājies. Pogas OPEN / CLOSE pārvietojas pa izvēlni vai maina vērtību; STOP/SET atlasa un apstiprina. Iedegts punkts atšķir izvēlnes vienumu no tā skaitliskās vērtības. Tālāk norādītais pozīcijas numurs apzīmē vienuma secību, nevis attēloto simbolu.

Turiet nospiestu STOP/SET aptuveni 5 s, lai atvērtu izvēlni.
Ar OPEN / CLOSE atlasiet funkciju atbilstoši simbolam oriģinālajā attēlā. Īsi nospiediet STOP/SET; tiek parādīta pašreizējā vērtība.
OPEN / CLOSE maina vērtību. STOP/SET to apstiprina un atgriežas izvēlnē.
Atlasiet izejas simbolu horizontāla svītra un apstipriniet ar STOP/SET. Ja vērtības maiņas laikā izvēlaties iziet, izmaiņa tiek atcelta.

1. vienums paredzēts ierīču un pozīciju iestatīšanai, 9. vienums — atmiņas dzēšanai. Rūpnīcas vērtības šeit ir izceltas treknrakstā.

Pozīcija – parametrs un funkcija	Vērtības
2 – Spēks Regulēšanas pakāpes, nevis vērtība ņūtonos.	0 – minimums 1–4 – pieaugošas pakāpes 5 – rūpnīcas vērtība 6–8 – pieaugošas pakāpes 9 – maksimums
3 – Ātrums Vērtības norāda atvēršanas / aizvēršanas ātrumu procentos. Pēc maiņas jāiestata spēks.	0 – 40 / 40 1 – 50 / 50 2 – 50 / 75 3 – 50 / 100 4 – 75 / 50 5 – 75 / 75 6 – 75 / 100 7 – 100 / 50 8 – 100 / 75 9 – 100 / 100
4 – Automātiska aizvēršana Pauze pēc atvēršanas pirms automātiskas aizvēršanas.	0 – izslēgts 1 – 10 s 2 – 20 s 3 – 30 s 4 – 40 s 5 – 50 s 6 – 60 s 7 – 70 s 8 – 80 s 9 – 90 s
5 – FLASH (OUT1) Funkcijai jāatbilst faktiski pieslēgtajai slodzei. Slēdzene/magnēts tikai piemērota elektromagnētiskā tipa.	0 – bākuguns, 12 V DC; ELDC maksimāli 200 mA 1 – vārtu statuss: izeja aktīva kustības laikā 2 – elektriskā slēdzene, 3 s impulss 3 – elektriskais aizbīdnis atvēršanas laikā 4 – magnēts aktīvs, kad vārti ir aizvērti; pirms atvēršanas tas tiek atbrīvots un tiek ieturēta 3 s aizture 5 – apgaismojums kustības laikā un 1 minūti pēc tās 6 – radio kanāls 1 7 – radio kanāls 2 8 – radio kanāls 3 9 – radio kanāls 4 Režīmi 1–9: 24 V DC, maks. 10 W. Ja kanāls 1–4 ir piešķirts izejai, motors neizpilda tam sākotnēji paredzēto komandu.
6 – PHOTOTEST (OUT2) Veicot testēšanu, ievērojiet TX ierobežojumu. Ja izeju pārprogrammējat, tā vairs neveic fotoelementu testēšanas funkciju.	0 – PHOTOTEST, maks. 15 mA 1 – vārtu statuss: izeja aktīva kustības laikā 2 – elektriskā slēdzene, 3 s impulss 3 – elektriskais aizbīdnis atvēršanas laikā 4 – magnēts aktīvs, kad vārti ir aizvērti; pirms atvēršanas tas tiek atbrīvots un tiek ieturēta 3 s aizture 5 – apgaismojums kustības laikā un 1 minūti pēc tās 6 – radio kanāls 1 7 – radio kanāls 2 8 – radio kanāls 3 9 – radio kanāls 4 Režīmi 1–9: 24 V DC, maks. 3 W. Pēc 0 izvēles vēlreiz apmāciet ierīces. Izejas kanāls nevada motoru.
7 – Mehānisma atslogošana Īsa kustība pretējā virzienā mazina spriegojumu pēc apstāšanās. Tas nenorāda pacēluma centimetrus. Pēc izmaiņām jāveic spēka apmācība.	0 – izslēgts 1 – minimums 2 – starpposms 3 – rūpnīcas iestatījums 4 – starpposms 5 – vidējā vērtība 6–8 – augstāki starpposmi 9 – maksimums
8 – SbS soļa komanda Maina pogas un tai atbilstošās radio komandas secību.	0 – atvērt → apturēt → aizvērt → atvērt 1 – atvērt → apturēt → aizvērt → apturēt 2 – kopējā ieeja: atvēršanas laikā komanda neaizver; pēc pilnīgas atvēršanas nākamā komanda aizver 3 – pusautomātiska atvēršana, aizvēršana, turot nospiestu komandas pogu

Iestatiet tikai pareizai kustībai nepieciešamo spēku. Augsts līmenis nedrīkst kompensēt berzi vai bojātu atsperi. Pēc iestatīšanas pārbaudiet aizsardzību pret šķēršļiem un trieciena spēku.

Tālvadības pultis un savienošana pārī

Uztvērējs ir iebūvēts. Saderīgās tālvadības pultis MYGO4, ON2E un INTI2 savieno pārī, izmantojot pogu RADIO. Atmiņā ir 90 vietas: 1. režīmā viena vieta visam raidītājam, 2. režīmā — viena katrai pogai.

1. režīms – visas pogas

Turiet nospiestu RADIO, līdz iedegas LED LR, pēc tam atlaidiet pogu.
10 sekunžu laikā 10 s turiet nospiestu jebkuru vienvirziena tālvadības pults pogu. Pēc trim gariem LR mirgojumiem atlaidiet pogu.
Nākamo raidītāju var saglabāt nākamo 10 s laikā. Īsi nospiediet RADIO, lai pārtrauktu uztveršanu.

Poga 1. režīmā	Komanda
1	SbS soļa komanda
2	Daļēja atvēršana
3	Atvērt
4	Aizvērt

2. režīms – viena poga

Nospiediet un atlaidiet RADIO n reizes atbilstoši komandas numuram. LED LR atkārtos mirgojumu skaitu. 10 s laikā saglabājiet izvēlēto tālvadības pults pogu tāpat kā iepriekš; lai pievienotu nākamo pogu, atkārtojiet šo darbību.

RADIO nospiešanas reižu skaits	Komanda
1	SbS
2	Daļēja atvēršana 1
3	Atvērt
4	Aizvērt
5	Apgaismojums – taimeris
6	Apgaismojums – ieslēgt/izslēgt

LR nomirgo 1 reizi, ja tālvadības pults jau ir saglabāta, 6 reizes, ja kodējums nav saderīgs, un 8 reizes, ja atmiņa ir pilna.

Tālvadības pults pievienošana, izmantojot jau esošu tālvadības pulti

Veiciet šo procedūru piedziņas darbības diapazonā un tikai tad, ja apmācība ir atļauta. Jaunā tālvadības pults pārņems sākotnējās tālvadības pults piešķīrumu.

Jaunajā tālvadības pultī turiet nospiestu vajadzīgo pogu vismaz 8 s un atlaidiet.
Uz sākotnējās tālvadības pults trīs reizes lēni nospiediet un atlaidiet saglabāto pogu.
Uz jaunās tālvadības pults vienu reizi nospiediet un atlaidiet to pašu pogu, ko pirmajā solī.

Radio atmiņas dzēšana

Tiks dzēstas visas saglabātās tālvadības pultis. Turiet nospiestu RADIO arī pēc tam, kad LED LR iedegas un pēc tam nodziest. Nākamās mirgošanas laikā atlaidiet tieši pie trešās mirgošanas. Par veiksmīgu izpildi liecina piecas garas mirgošanas. Radio atmiņas dzēšana ir atsevišķa darbība, kas atšķiras no vadības sistēmas atiestatīšanas.

Radio atmiņas bloķēšana vai atbloķēšana

Atvienojiet elektrotīklu un rezerves barošanu. Turiet nospiestu RADIO un atjaunojiet barošanu.
Pēc 5 s LR divreiz lēni nomirgo. Atlaidiet RADIO.
5 s laikā ar īsiem RADIO nospiedieniem izvēlieties: LR nedeg = atbloķēta; LR deg = bloķēta.
Pēc 5 s kopš pēdējā nospiediena divas lēnas mirgošanas apstiprina, ka darbība ir pabeigta.

Bloķēta atmiņa neļauj savienot pārī, kopēt vai dzēst radio atmiņu; tā nebloķē vārtus mehāniski.

Atmiņas dzēšana un iestatījumu atjaunošana

Izvēlnē atlasiet 9. pozīciju – Atmiņas dzēšana. Atlasot vērtību, tiek sākta attiecīgā dzēšana; tā nav tikai izvēle bez turpmākām sekām. Pirms šīs darbības izlemiet, ko vēlaties saglabāt.

Vērtība	Kas tiks dzēsts
0	Pielāgotie parametri tiks atiestatīti uz rūpnīcas iestatījumiem; pozīcijas un tālvadības pultis tiks saglabātas.
1	Konfigurācija, apgūtās ierīces un pozīcijas; tālvadības pultis tiks saglabātas.
2	Tikai radio atmiņā saglabātās tālvadības pultis.
3	Visa atmiņa, tostarp konfigurācija, pozīcijas un tālvadības pultis.

Pēc konfigurācijas vai pozīciju dzēšanas vēlreiz apmāciet vārtus un veiciet pārbaudi. Pēc radio atmiņas dzēšanas vēlreiz savienojiet pārī tālvadības pultis.

Diagnostika un kļūmju novēršana

Displejā tiek rādīts E1–E8. Atbilstošo īso mirgojumu skaitu var norādīt arī bākuguns vai iekšējais apgaismojums; sērija atkārtojas pēc 1 s pauzes.

Indikācija	Cēlonis un turpmākā rīcība
E1 / 1 mirgojums	Aizvēršana / pozīcija Pozīciju apgūšana nav pabeigta. Veiciet pozīciju apgūšanu.
E2 / 2 mirgojumi	Fotoelementi Novērsiet šķērsli, pārbaudiet izlīdzinājumu un fotoelementu pieslēgumu. Reakcija uz šķērsli ir paredzēta.
E3 / 3 mirgojumi	Spēka ierobežojums Pārbaudiet vārtu kustību ar roku, atsperes, šķēršļus un berzi. Neiestatiet automātiski lielāku spēku; pārbaudiet mehānismu un drošību.
E4 / 4 mirgojumi	STOP Pārbaudiet STOP drošības ierīci.
E5 / 5 mirgojumi	Parametru atmiņa Uzgaidiet vismaz 30 s un mēģiniet dot komandu. Ja kļūda nepazūd, piesakiet servisu.
E6 / 6 mirgojumi	Manervu ierobežojums Uzgaidiet dažas minūtes, līdz ierīce atdziest. Pārbaudiet darba slodzi un vārtu pretestību.
E7 / 7 mirgojumi	Iekšējā elektriskā ķēde Uz dažām sekundēm atvienojiet visus barošanas avotus. Ja kļūda nepazūd, servisa tehniķis pārbaudīs vadības plati un motora vadus.
E8 / 8 mirgojumi	Nepārtraukta komanda Novērsiet nepārtraukti aktīvu komandu, piemēram, ieslēgtu pogu vai releju; pārbaudiet SbS.

LED / indikācija	Nozīme un pārbaude
OK – 1 zaļš mirgojums/s	Normāla darbība; divi ātri zaļi mirgojumi norāda uz ieejas stāvokļa maiņu.
OK nedeg	Pārbaudiet elektrotīklu un drošinātājus. Pirms drošinātāja nomaiņas novērsiet kļūmes cēloni.
STOP deg / nedeg	Deg = STOP nav aktivizēts; nedeg = pārbaudiet STOP ierīci.
Iekšējais apgaismojums mirgo	Automātiskā spēka apgūšana vēl nav pabeigta; pabeidziet apgūšanu.
Tālvadības pults iedegas, bet vārti nereaģē	Pārbaudiet savienošanu pārī, kodējumu un radio atmiņas stāvokli.

Ja drošības ierīce nedarbojas, neizmantojiet automatizāciju parastajā režīmā. Droši atbloķējiet vārtus un piesakiet remontu. Nomainiet drošinātāju tikai pret tāda paša tipa un nomināla drošinātāju; neveiciet tā remontu, to pārvienojot.

Rezerves akumulators PS124

PS124 ievieto piedziņai paredzētajā vietā un pievieno atbilstošajam savienotājam saskaņā ar montāžas PDF. Pievienojiet to tikai pēc mehāniskās montāžas, pieslēgumu izveides un programmēšanas pabeigšanas. Akumulators nodrošina spriegumu arī pēc elektrotīkla atvienošanas: pirms darba atvienojiet elektrotīklu un PS124. Kustību skaits elektrotīkla pārtraukuma laikā ir atkarīgs no akumulatora stāvokļa, temperatūras un vārtu pretestības.

Atbloķēšana un manuāla vadība

Atbloķējiet tikai nekustīgus vārtus. Ja atspere ir bojāta vai vārti nav līdzsvaroti, atbloķēti vārti var nekontrolēti nolaisties; nostipriniet tos un izsauciet tehniķi. Ja garāžā var iekļūt tikai pa šiem vārtiem, iepriekš jāparedz konkrētajiem vārtiem piemērots ārējās atbloķēšanas risinājums.

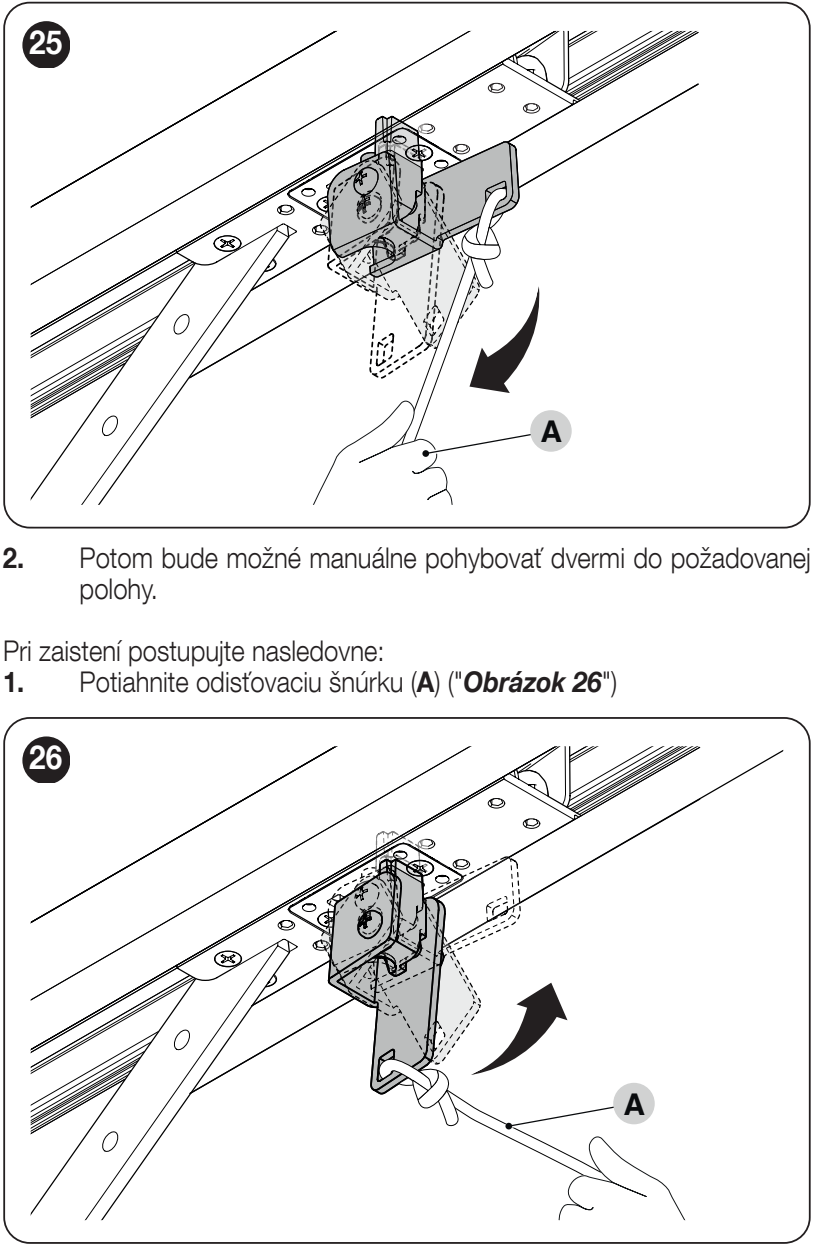

Pavelciet atbloķēšanas auklu A. Ratiņi atvienosies, un vārtus varēs droši pārvietot ar roku.
Lai atkal nofiksētu, vēlreiz pavelciet auklu A, kā parādīts otrajā attēlā.
Ar roku pārvietojiet vārtus, līdz ratiņu apakšējā un augšējā daļa savietojas un nofiksējas. Pirms elektriskas vadības komandas pārbaudiet, vai ratiņi ir nofiksēti.

Apkope un droša lietošana

Pārbaudi ieplānojiet ne vēlāk kā ik pēc 6 mēnešiem vai pēc 3 000 cikliem, atkarībā no tā, kas iestājas agrāk. Pirms apkopes atvienojiet visus barošanas avotus. Pārbaudiet sliedi, siksnu, ratiņus, kronšteinus, koroziju, atsperes un vārtu līdzsvaru; nomainiet nolietotās detaļas. Pēc pārbaudes vēlreiz pārbaudiet drošības ierīces un spēkus.

Glabājiet vadības ierīces bērniem nepieejamā vietā. Vārtu kustības laikā neieejiet to darbības zonā. Ja rodas neparasts troksnis, raustīšanās vai pasliktinās līdzsvars, apturiet darbību un sazinieties ar servisa dienestu. Elektroniku un akumulatorus nododiet attiecīgajā savākšanas punktā, nevis sadzīves atkritumos.

SPIDO600 tehniskie parametri

Parametrs	Vērtība
Pielietojums	Elektromehāniska garāžas vārtu piedziņa lietošanai dzīvojamās telpās.
Vadības bloks	Iebūvēts SPA600 ar displeju un PHOTOTEST funkciju.
Elektrotīkla barošana	230 V AC ±10 %, 50/60 Hz; aizsargvadītājs.
Motors	24 V DC; visas sistēmas barošana tiek nodrošināta no 230 V AC tīkla.
Maksimālais / minimālais spēks	600 / 300 N.
Nominālā / maksimālā jauda	150 / 350 W.
Maksimālais ātrums	0,20 m/s; faktiskais kustības ātrums ir atkarīgs no iestatījumiem un slodzes.
Cikli dienā	40; ievērojiet arī pārējos darbības ierobežojumus.
Nepārtraukta darbība	Maksimāli 4 minūtes.
Aizsardzības klase / temperatūra	IP40; −20 līdz +55 °C.

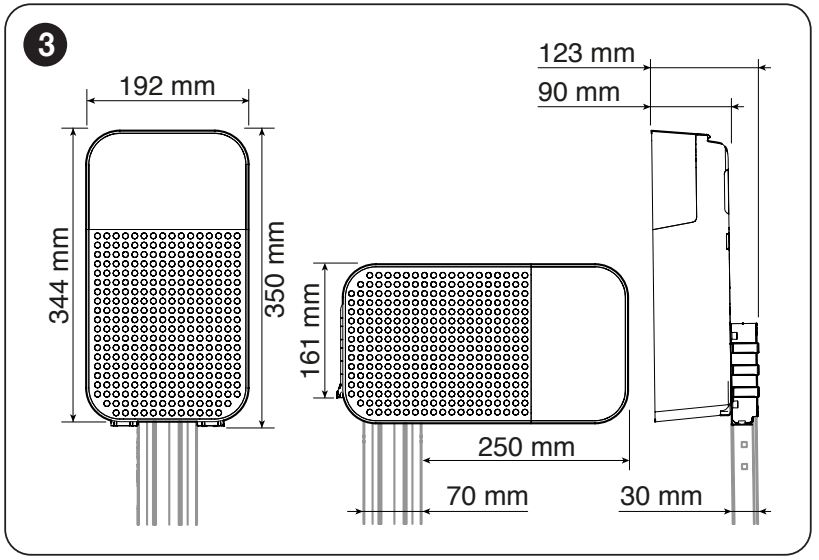

Galvas izmēri	192 × 344 × 90 mm; montāžas detaļas skatiet rasējumā.
Motora svars	3,8 kg; tas nav visa komplekta svars.
Papildaprīkojums	24 V DC, pielaide −30 % / +50 %, kopējā maksimālā strāva 100 mA; polaritāte un spailes.
Rezerves barošana	PS124 – pēc izvēles.
Apgaismojums	Iebūvēta LED lampa.

SPIDO600 programmēšana — video

Video redzamā procedūra papildina iepriekš minētās darbības; vienmēr pārbaudiet, vai pieslēgums atbilst jūsu vadības plates spailēm.

SPIDO600 ātrās montāžas instrukcija attēlos (PDF). Pilni drošības un programmēšanas norādījumi atrodami tālāk redzamajā montāžas rokasgrāmatā.

NICE SPIDO600 piedziņas rokasgrāmata

PDF

Vēlos pasūtīt šo produktu. Kā rīkoties?

Izvēlieties sev ērtāko veidu:

pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]

Jautājiet mums par produktu NICE SPIDO600 – atsevišķa piedziņa garāžas vārtiem

Produkts:	NICE SPIDO600 – atsevišķa piedziņa garāžas vārtiem
Vārds:
E-pasts:
Tālrunis:
Teksts:
	Šo vietni aizsargā reCAPTCHA no Google.

Drukāt lapu
