NICE SBAR barjera – bez strēles
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
770,87 € ar PVN
| Svars |
|---|
| 46 kg |
Produkta apraksts NICE SBAR barjera – bez strēles
NICE SBAR ir elektromehāniska barjera mehānisko transportlīdzekļu iebraukšanas kontrolei, ko piegādā bez strēles. Tai ir 24 V DC motors un iebūvēts vadības bloks XBA20 R10. Standarta komplektācija tiek darbināta no 230 V AC; 24 V ir motora spriegums.
Tērauda korpuss ar aizsargpārklājumu, balansēšanas atspere un eliptiska strēle XBA19 veido komplektu iebrauktuvei līdz 4 m platumā. Strēli un aprīkojumu izvēlieties atsevišķi vai pilnā komplektā. Piedziņa ir neatgriezeniska; strāvas padeves pārtraukuma gadījumā to atbloķē ar atslēgu vai izmanto papildu akumulatoru PS124.
Augšējā vāka iekšpusē var uzstādīt XBA7 bākuguni, kas signalizē par kustību un kļūmēm. Tālāk sniegtā pieslēgšana un programmēšana paredzēta XBA20 R10 ar pogām OPEN / STOP / CLOSE un LED L1–L8. Ja barjera jau ir uzstādīta, vispirms pārbaudiet plates marķējumu un izkārtojumu.
Kad izvēlēties NICE SBAR barjeru
| Kas jāpārbauda | Ierobežojums un tā nozīme |
|---|---|
| Brīvā caurbrauktuves platuma | Līdz 4 m; iegādātā profila garums nav brīvā caurbrauktuves platums. |
| Atvēršanas laiks | Vismaz 4 s; ar XBA4 gaismām — vairāk nekā 5 s. Kustību ietekmē iestatījumi, strēle un tās aprīkojums. |

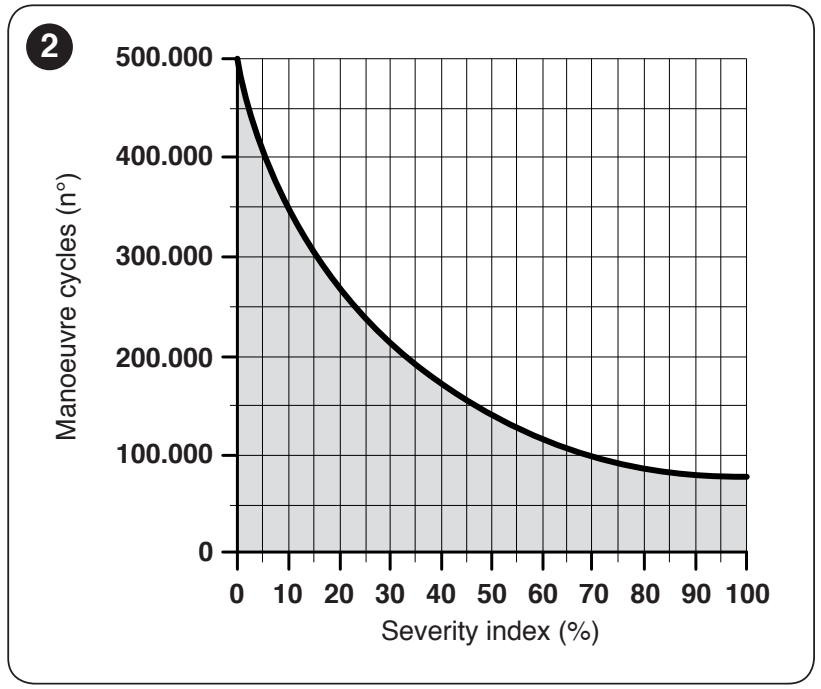

| Ciklu biežums | Maksimāli 100 cikli/h pie nominālā griezes momenta; ar XBA4 gaismām — 80 cikli/h. |
| Strēles kustības zona | Pārbaudiet strēles trajektoriju atvēršanas un aizvēršanas laikā, brīvo augstumu, attālumu līdz transportlīdzekļiem un piekļuvi atbloķēšanas mehānismam. |
| Piegāde bez strēles | Izvēlieties strēli, drošības ierīces un tālvadības pulti atbilstoši komplektācijai. |
Barjera kontrolē transportlīdzekļu iebraukšanu. Gājēju pāreju ierīkojiet atsevišķi un drošības ierīces izvēlieties atbilstoši konkrētajiem riskiem. Motora šķēršļu noteikšanas funkcija neaizstāj fotoelementus vai citus nepieciešamos aizsardzības līdzekļus. Neizmantojiet strēli kā gājēju vārtus.

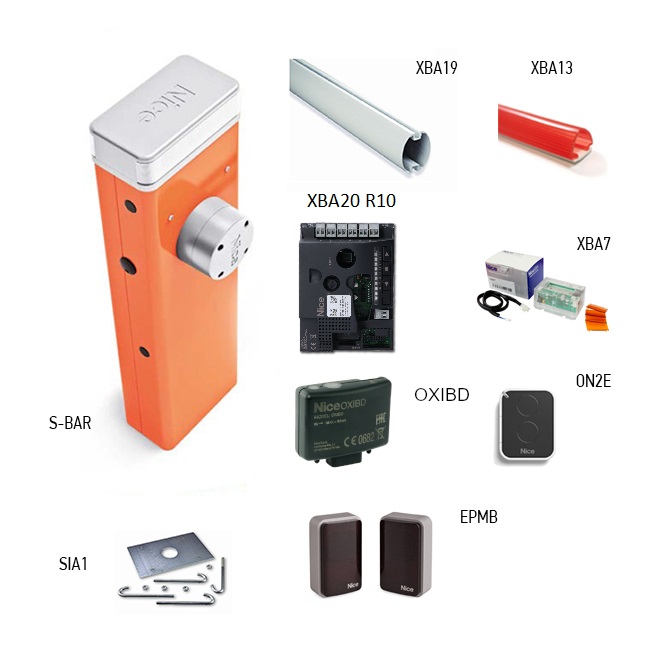

Barjeru komplekti ar strēli un piederumiem
SBAR komplektā ietilpst 4 m strēle un papildu aprīkojums. Pārējos salīdzinājumā iekļautos komplektos izmantots cits barjeras modelis; garāka strēle nav piederums, ko var brīvi uzstādīt SBAR barjerai. Pārbaudiet komplektāciju un garumu konkrētā produkta lapā.
| NICE SBAR barjeru komplekti |
|---|
| SBAR — 4 m strēle
XBA20 R10, XBA19, XBA7, XBA13 gumija, OXIBD, ON2E, EPMB un SIA1 stiprinājumi atkarībā no komplektācijas. |
Kas nepieciešams komplektācijai
| Kas | Kāpēc | Veids |
|---|---|---|

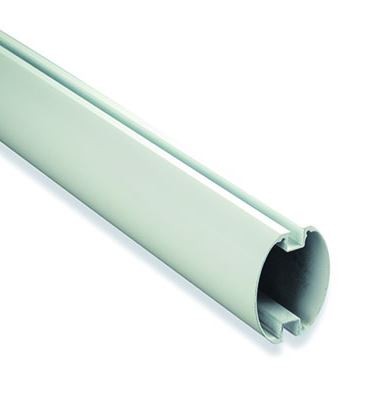

XBA19 | Eliptiska strēle 45 × 58 mm, piegādātais profils ir 4 270 mm garš. Profila garums nav brīvā caurbrauktuves platums. | |
XBA13 | Triecienu aizsargājoša gumija, iepakojumā 9 × 1 m; uzstādiet pirms balansēšanas. | |
XBA4 | Strēlē iebūvējamās gaismas; tās maina kustības laiku un ciklu skaitu. | |
XBA7 | Pēc izvēles — bākuguns vai apgaismojums augšējā pārsegā. | |
WA11 | Atsevišķs augstumā regulējams atbalsts nolaistai barjeras strēlei. | |
WA10 | 24 atstarojošas uzlīmes labākai barjeras strēles redzamībai. |
|
EPMB | BlueBUS fotoelementi uzrauga bīstamo zonu; izvēlieties funkciju atbilstoši riskiem. | |
OXIBD | Iespraužams radio uztvērējs saderīgām tālvadības pultīm; tas nav automātiski iekļauts atsevišķas piedziņas komplektācijā. | |
PS124 | Rezerves manevri elektroapgādes pārtraukuma gadījumā. |
Kompaktāka fotoelementu alternatīva ir EPSB. Abi ir BlueBUS tipa; releja fotoelementus EPM/EPS nevar pievienot BlueBUS kā tiešu aizstājēju.

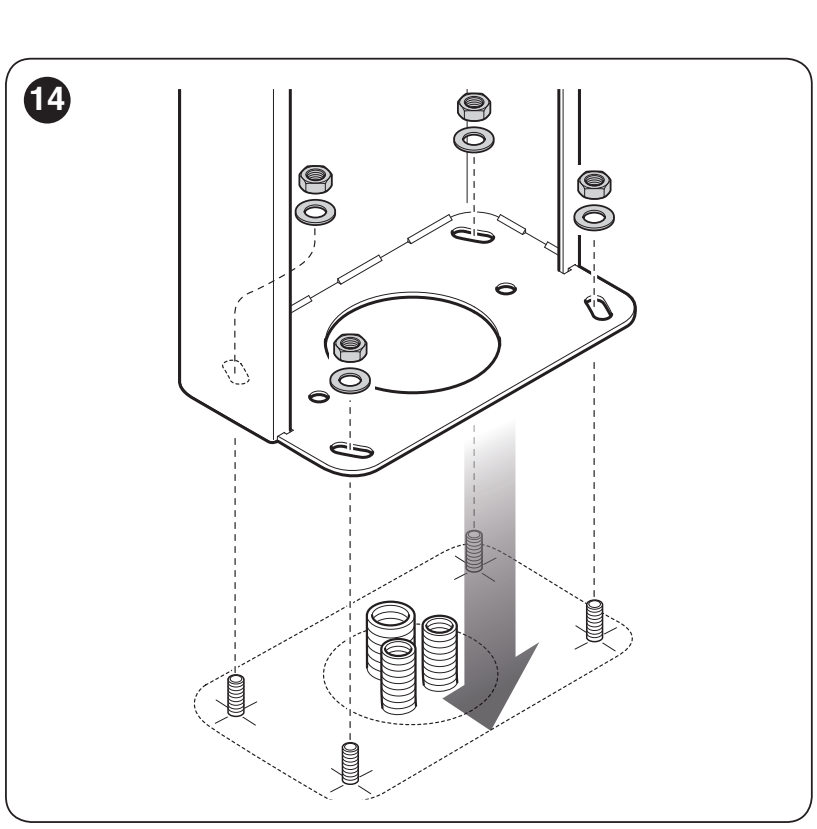

Korpusa montāža un enkurošana
Montāžu, pieslēgšanu elektrotīklam un nodošanu ekspluatācijā veic kvalificēts tehniķis. Pirms darbu sākšanas atvienojiet elektrotīklu un akumulatoru. Pārbaudiet, vai visas detaļas ir komplektā un labā stāvoklī, vai pamatne ir stingra, vai nepastāv applūšanas risks un vai barjeras strēles kustības ceļš ir brīvs.
Kreisās un labās puses konfigurācija
Barjera tiek piegādāta ar rūpnīcas iestatījumu aizvēršanai pa kreisi. Labās puses konfigurācijai nepieciešams mehāniski pārregulēt līdzsvara sviru un atsperi un mainīt I līmenis/L8. Ar elektronikas pārslēgšanu vien nepietiek. Darbus ar atsperi veiciet atbilstoši attiecīgā mehānisma attēlam, droši nostiprinot barjeras strēli; neatvienojiet atsperi, ja tā ir nospriegota un nekontrolēta.
- Izvēlieties līdzenu, stingru pamatni un atzīmējiet četrus enkurošanas punktus. Sagatavojiet aizsargcaurules elektrotīkla un pārējo vadu ievilkšanai.
- Uz gatavas pamatnes izmantojiet materiālam un slodzei piemērotus enkurus; tie nav automātiski iekļauti korpusa komplektācijā.

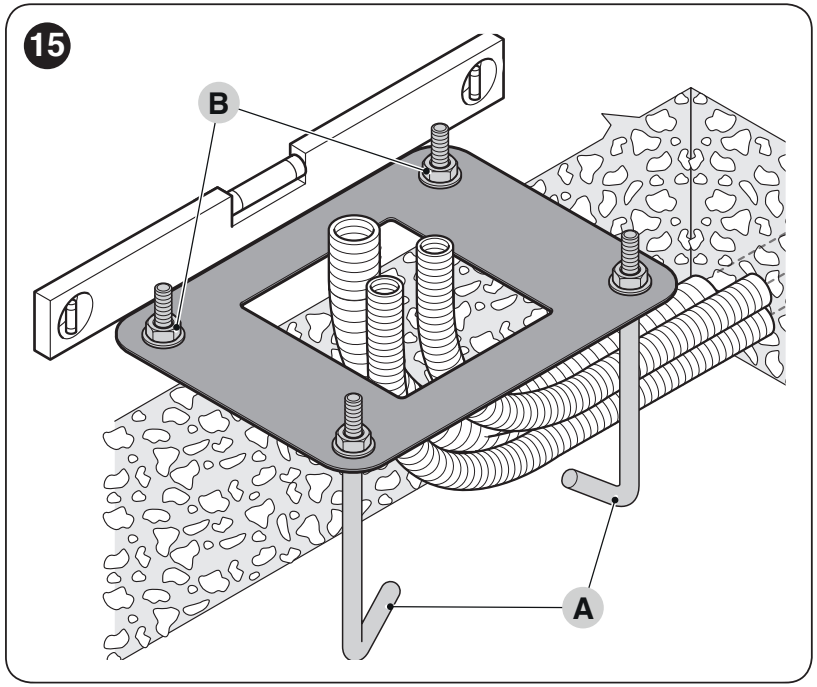

- Veidojot jaunu pamatu, piestipriniet enkurus pie pamatnes plāksnes ar uzgriežņiem un paplāksnēm abās pusēs. Pievelciet apakšējo uzgriezni līdz vītnes galam.
- Novietojiet plāksni paralēli barjeras strēlei, horizontāli un pareizajā augstumā. Ļaujiet betonam pilnībā sacietēt; nenoslogojiet korpusu, pirms betons nav sacietējis.
- Uzstādiet korpusu un stingri pievelciet četrus enkursavienojumus. Novērsiet ūdens un kondensāta iekļūšanu caur aizsargcaurulēm līdz elektronikai.
Betona pamatnei jābūt armētai, vismaz 0,15 m biezai un lielākai par 0,2 m³. Izvēlieties konkrētajai gruntij un slodzei piemērotu pamatu un enkurus ar nepieciešamo nestspēju; četrus M12 enkurus izvēlieties atbilstoši montāžas prasībām, nevis tikai pēc cauruma diametra.
Barjeras strēles un aizsargelementu montāža

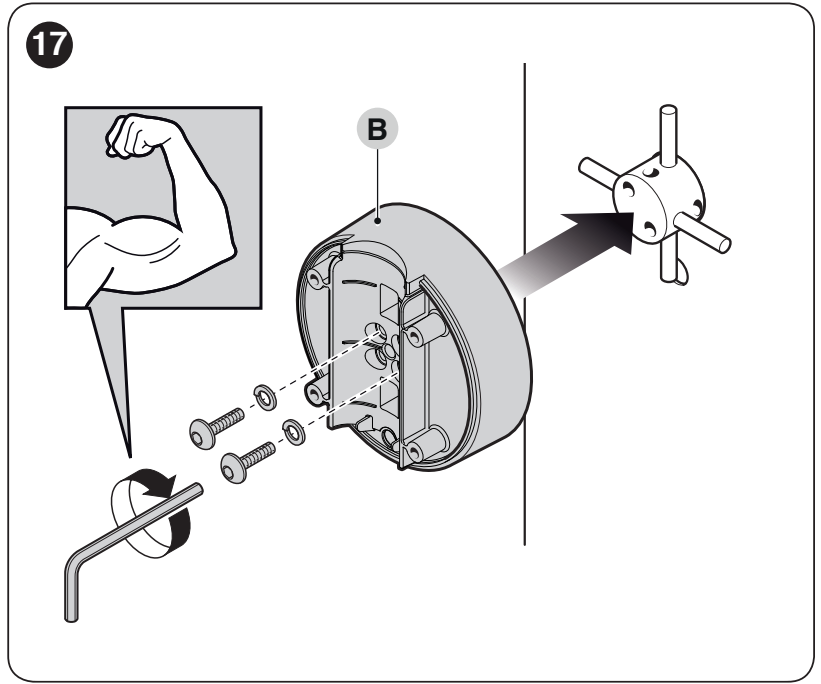

- Ievietojiet divas tapas izejas vārpstā. Novietojiet turētāju tā, lai barjeras strēle būtu vertikāla, un stingri pieskrūvējiet, izmantojot paredzētās paplāksnes.
- Uzlieciet turētāja pārsegu, bet montāžas skrūves pagaidām atstājiet vaļīgas.

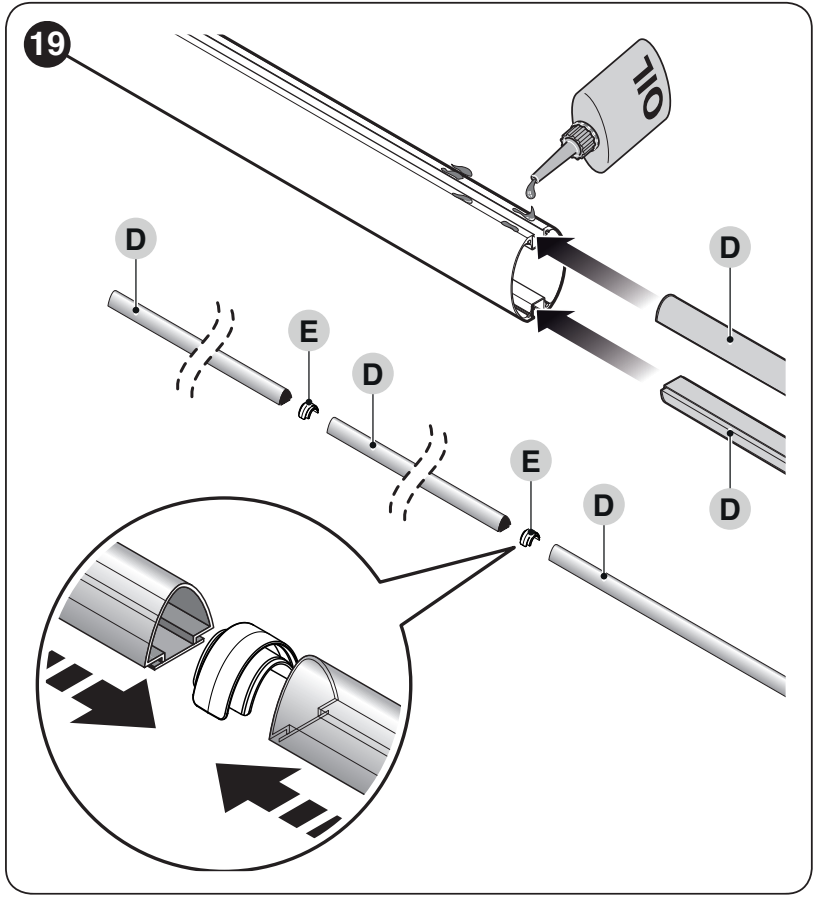

- Ievietojiet aizsarggumiju ar savienotājiem strēles rievās, uzstādiet gala uzgali un gumijas uzgaļus. Gumija galā var izvirzīties aptuveni par 1 cm.
- No pretējā gala ievietojiet nesošos ieliktņus, pilnībā iebīdiet barjeras strēli turētājā un stingri pievelciet visas četras tās stiprinājuma skrūves.
- Uzstādiet visas gaismas un citu atļauto aprīkojumu pirms līdzsvarošanas. Pēc garuma maiņas vai aprīkojuma pievienošanas vienmēr no jauna pārbaudiet līdzsvaru.

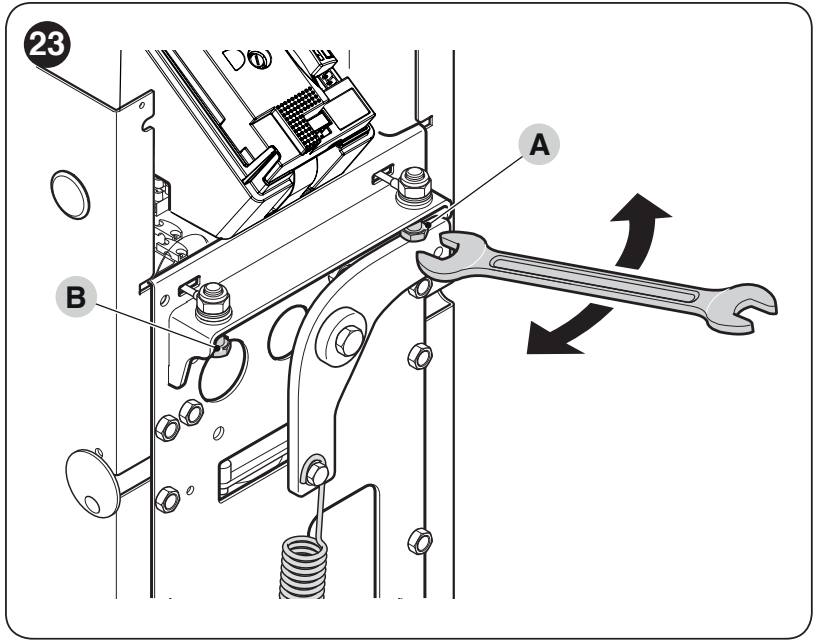

Mehānisko atduru iestatīšana
- Pieturiet barjeras strēli un atbloķējiet pārnesumkārbu.
- Ar roku izkustiniet barjeras strēli visā atvēršanas un aizvēršanas diapazonā.
- Ar atduru skrūvēm A/B iestatiet horizontālu aizvērtas un vertikālu atvērtas strēles stāvokli.
- Pēc iestatīšanas stingri pievelciet kontruzgriežņus. Neizmantojiet motora spēku atduru vietā.

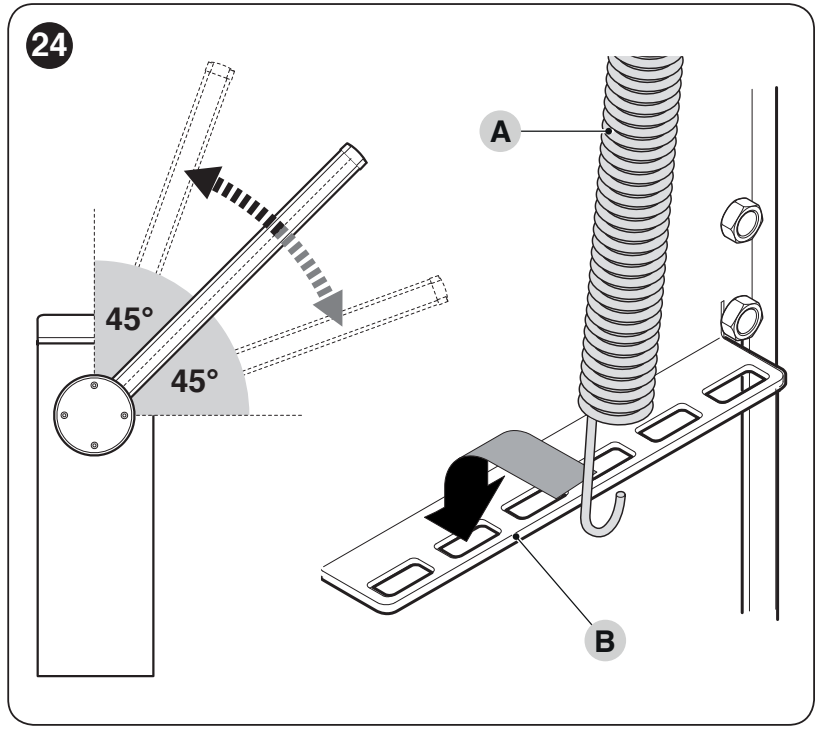

Barjeras strēles līdzsvarošana ar pilnu aprīkojumu
- Pieturiet barjeras strēli, atbloķējiet motoru, novietojiet to aptuveni 45° leņķī un pārbaudiet, vai tā pati būtiski nekustas.
- Ja tā ceļas augšup, jāsamazina atsperes spriegojums; ja nolaižas — jāpalielina. Pirms atsperes stiprinājuma vietas pārvietošanas novietojiet barjeras strēli maksimāli atvērtā stāvoklī un droši nostipriniet to.
- Attēlotajā mehānismā pārvietojiet stiprinājuma punktu B centra virzienā, lai samazinātu spriegojumu, vai uz āru, lai to palielinātu.
- Atkārtojiet pārbaudi arī aptuveni 20° un 70° leņķī. Barjeras strēle nedrīkst pati būtiski kristies vai celties.
- Pārbaudiet kustību ar roku visās pozīcijās un abos virzienos, pēc tam no jauna nobloķējiet pārnesumkārbu.
Pārbaudes laikā pieļaujamais spēks, pieliekot ar roku, ir aptuveni ne vairāk kā 50 N, pielikts perpendikulāri 1 m attālumā no barjeras strēles ass visās pozīcijās un abos virzienos. Tā ir maksimālā robeža, nevis iestatīšanas mērķis. Līdzsvarošana ir mehāniska regulēšana; nepalieliniet motora spēku, lai kompensētu nelīdzsvaru.
Elektroinstalācijas sagatavošana
| Vads | Šķērsgriezums un garums |
|---|---|
| Elektrotīkla barošana | 3 × 1,5 mm², līdz 30 m; ja garums pārsniedz 30 m, 3 × 2,5 mm² un automatizācijai atbilstoši montāžas prasībām jānodrošina aizsargzemējums. |
| BlueBUS | 2 × 0,5 mm², līdz 30 m. |
| Atslēgas slēdzis | 4 × 0,25 mm², līdz 30 m. Saderīgai divvadu tastatūrai/lasītājam ir atsevišķas prasības. |
| Barjeras strēles gaismas / bākuguns korpusā | Paredzētie piederumu kabeļi; kustības laikā nepieļaujiet to nostiepšanu vai iespiešanu. |
Kabeļiem jābūt piemērotiem videi un aizsargcaurulēm. Ievadiet 230 V barošanas kabeli caur kabeļa nostiepuma atslogotāju tīkla spailēs L/N un pieslēdziet aizsargzemējumu PE. Novietojiet pārējos kabeļus tā, lai tie nesaskartos ar kustīgo mehānismu. Nepievienojiet 230 V zemsprieguma spailēm.

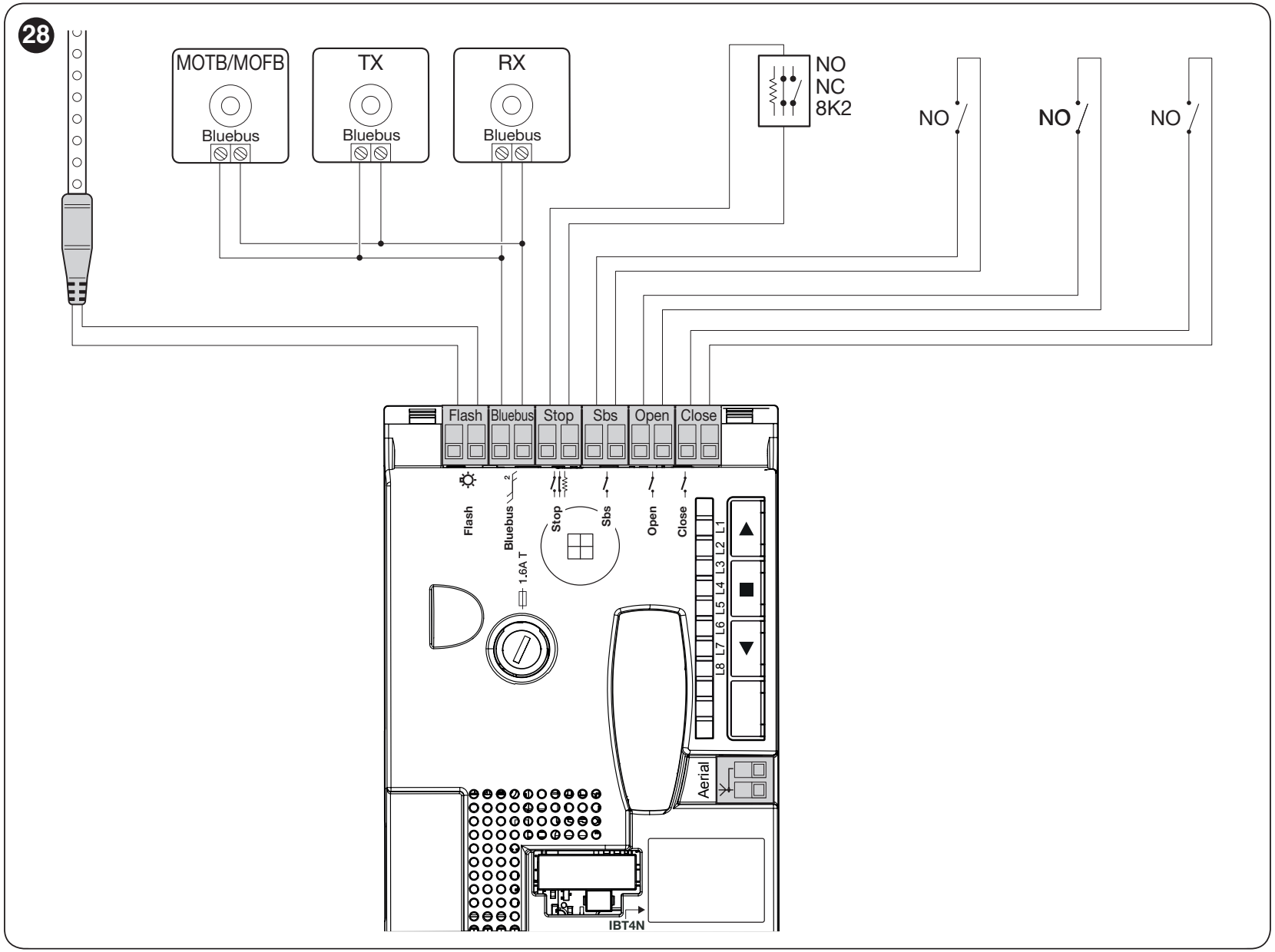

Vadības bloks XBA20 R10 — spailes un shēma
| Spaile / savienotājs | Mērķis un nosacījums |
|---|---|
| FLASH | Programmējama izeja. Bākugunij — saderīga 12 V ierīce, spuldze līdz 21 W; funkciju izvēlieties II/L4 līmenī. XBA4 gadījumā iestatiet barjeras strēles apgaismojumu. FLASH izejai ir polaritāte; ja izmantojat polaritātes jutīgu piederumu, pārbaudiet tā marķējumu un spriegumu. Spuldzes polaritātei nav nozīmes. |
| BlueBUS | Saderīgas divvadu ierīces pieslēdz paralēli; polaritāte nav svarīga. Maksimāli 12 BlueBUS slodzes vienības; tas automātiski nenozīmē 12 pārus. |
| STOP | Apmācīta drošības ieeja NO, NC vai 8,2 kΩ; bezpotenciāla kontaktu vai rezistoru pieslēdz bez polaritātes ievērošanas. Apmācītā stāvokļa maiņa aptur kustību; rezistīvo drošības malu pieslēdziet saskaņā ar tās instrukciju. |
| SbS | Bezpotenciāla NO kontakts pakāpeniskai vadībai, bez polaritātes; funkciju iestata II/L2 līmenī. |
| OPEN / CLOSE | Atsevišķi bezpotenciāla NO kontakti atvēršanai/aizvēršanai, bez polaritātes. |
| ANTENNA | Uztvērēja antena, RG58 koaksiālais kabelis; centrālais vads un ekranējums pieslēdzami, kā parādīts savienotāja attēlā. |
| SM / IBT4N | Radio uztvērēja savienotājs / BusT4 saskarne saderīgiem programmēšanas piederumiem. Tā nav 230 V ieeja. |
XBA4 barjeras strēles apgaismojums un XBA7 bākuguns
XBA4 pieslēdz pie FLASH, kuram iestatīta funkcija barjeras strēles apgaismojums. Atstājiet vadam rezervi strēles pagriešanai, aizsargājiet to ar ievadu un saīsiniet tikai atzīmētajās vietās; pēc saīsināšanas noslēdziet galu. Ja apgaismojums nedeg, lai gan iestatījums ir pareizs, atvienojiet elektrotīklu un akumulatoru un samainiet vietām abus FLASH vadus; pēc tam atjaunojiet barošanu un pārbaudiet darbību. Pirms jebkādas iejaukšanās barošanas avotiem jābūt izslēgtiem.

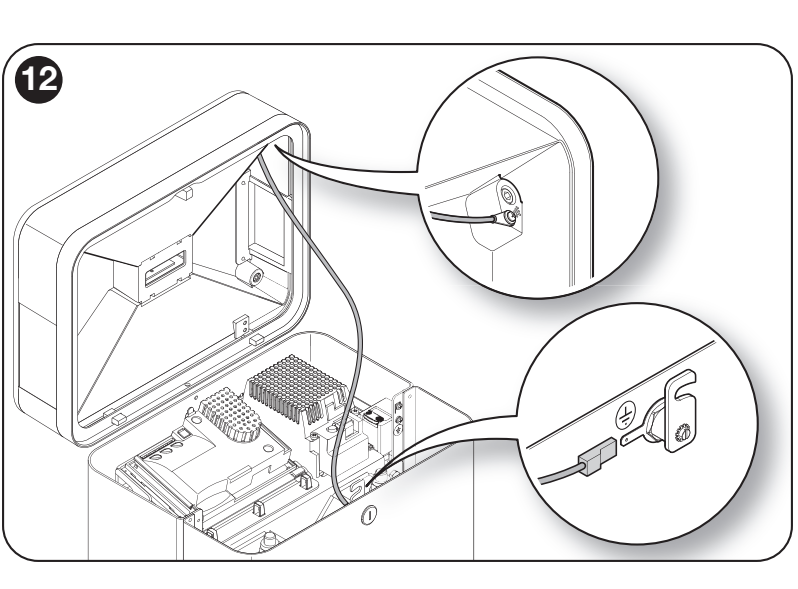

XBA7 ir atsevišķs piederums uzstādīšanai barjeras korpusā. Kad barošana ir izslēgta, pieslēdziet komplektā iekļauto kabeli pie gaismas un pie SBAR plates tam paredzētā savienotāja, kā parādīts attēlā, pēc tam pievienojiet tam paredzēto zemējuma vadu. Neizmantojiet tā vietā FLASH barjeras strēles apgaismojumam vai 100 mA papildu barošanas izeju. Mirgojošais signāls un apgaismojums ir atšķirīgas funkcijas; pēc iestatīšanas pārbaudiet gan darbību, gan diagnostiku. Informācija par uzstādīšanu pieejama XBA7 lapā.
24 V piederumu barošana

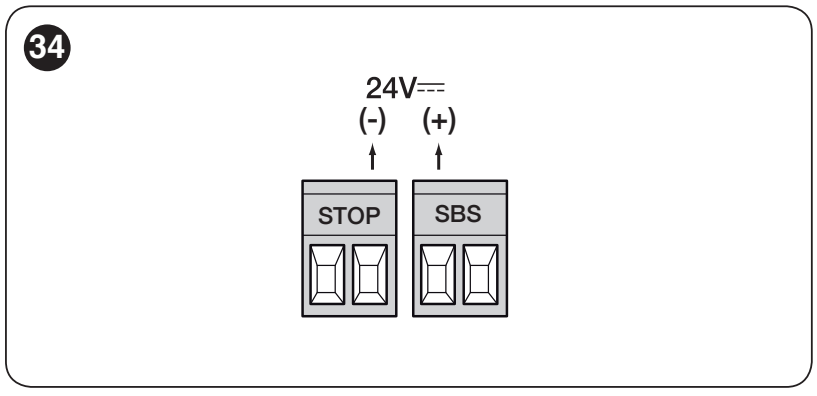

Papildu barošanas izeja nodrošina 24 V DC (−30 / +50 %), ne vairāk kā 100 mA. Tālāk minētās kreisā un labā spaile attiecas uz savienotājiem, skatoties uz tiem tādā pašā orientācijā kā sākotnējā attēlā, lai uzraksti STOP un SbS būtu salasāmi.
| Polaritāte uz plates | Piederuma pieslēgšana |
|---|---|
| Pozitīvs (+) | SbS spaiļu pāra kreisā spaile → piederuma barošanas + spaile. |
| Negatīvs (−) | STOP spaiļu pāra labā spaile → piederuma barošanas − / 0 V spaile. |
Pievienoto piederumu kopējais strāvas patēriņš nedrīkst pārsniegt 100 mA. STOP/SbS barošanas pāri nedrīkst sajaukt ar STOP kontaktu vai pakāpeniskās vadības komandu: bezpotenciāla kontaktu pieslēdz starp abām attiecīgā pāra spailēm. BlueBUS fotoelementus baro no BlueBUS, nevis no šī papildu barošanas pāra.

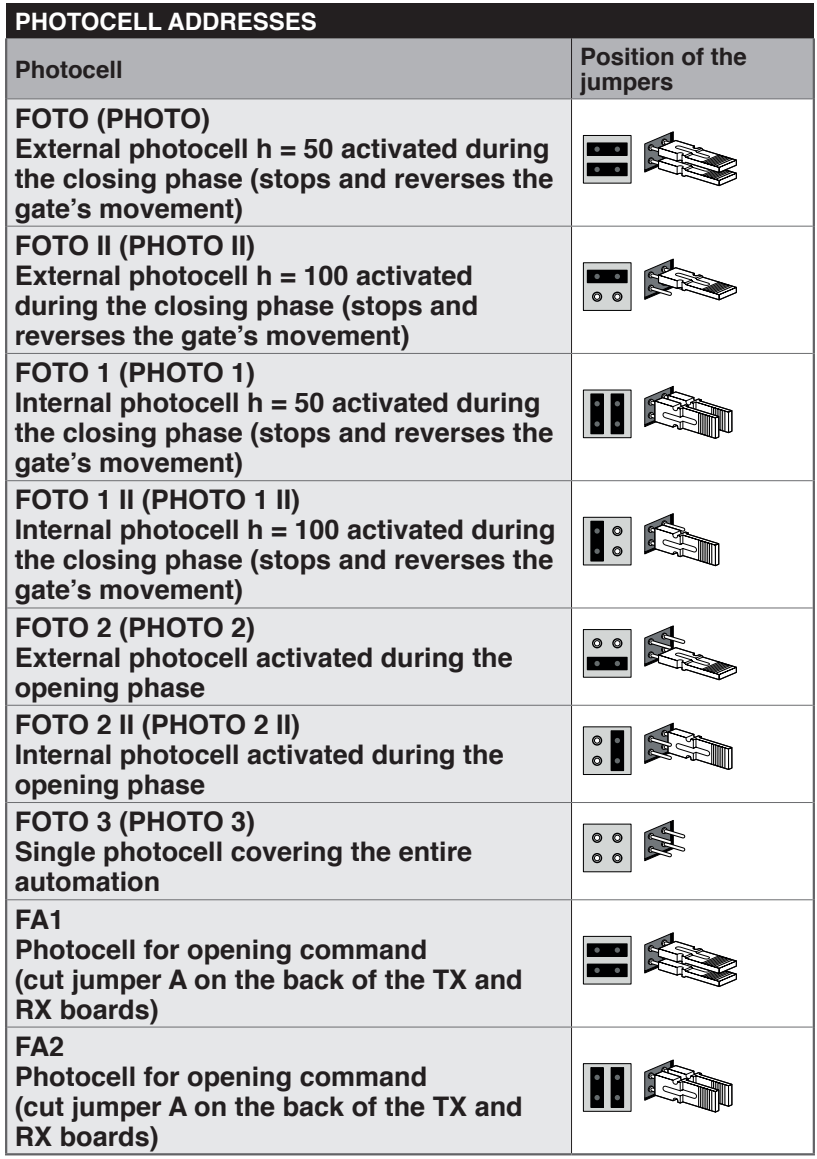

BlueBUS fotoelementi – adreses un pārbaude
Iestatiet viena pāra TX un RX ar vienādiem džemperiem. Nākamajam pārim jāiestata cita adrese. Konkrētos džemperu iestatījumus skatiet EPMB lapā un sākotnējā attēlā zemāk. Pēc ierīču pievienošanas, noņemšanas vai adrešu maiņas veiciet ierīču apmācīšanu un drošības pārbaudes.
FOTO / FOTO II un FOTO 1 / FOTO 1 II nodrošina aizsardzību aizvēršanas laikā; FOTO 2 / FOTO 2 II izmanto atvēršanas laikā. Tiek atbalstītas arī attēlā parādītās FOTO 3 un FA1/FA2 konfigurācijas. FA1/FA2 ir atvēršanas komanda, nevis automātiski drošības aizsardzība. Pārbaudiet funkciju un novietojumu konkrētajai iebrauktuvei.
Pirmā palaišana un apmācīšana
Pirms ieslēgšanas jāpabeidz nostiprināšana, strēles aprīkošana, balansēšana, gala atduru uzstādīšana un pieslēgšana. Atbrīvojiet kustības zonu. Pēc ieslēgšanas pārbaudiet, vai BlueBUS indikators regulāri mirgo, fotoelementi reaģē un miera stāvoklī gaismas ir izslēgtas atbilstoši iestatījumam.
1. BlueBUS un STOP ierīču nolasīšana
- Vienlaikus turiet nospiestu OPEN + STOP/SET aptuveni 3 s.
- Kad L1 un L2 sāk ātri mirgot, atlaidiet abas pogas.
- Pagaidiet, līdz process ir pabeigts. STOP indikatoram jādeg, L1 un L2 nodziest; L3 un L4 var pieprasīt pozīciju apmācīšanu.
Veiciet šo darbību arī tad, ja platei nav pievienoti piederumi. Pēc ierīču izmaiņām atkārtojiet apmācīšanu.
2. Atvēršanas un aizvēršanas pozīcijas
- Atbloķējiet motoru, novietojiet strēli aptuveni 45° leņķī un nobloķējiet motoru.
- Turiet nospiestu CLOSE + STOP/SET aptuveni 3 s; atlaidiet, kad sākas kustība.
- Barjera veiks secību: aizvēršana – atvēršana – aizvēršana. Pārbaudiet, vai sasniegtas pareizās mehāniskās gala atdures.
- Ja kustība vai gala atdures neatbilst, nekavējoties nospiediet STOP. Pēc kļūmes novēršanas atkārtojiet visu procedūru; nepabeigtu apmācīšanu neuzskatiet par pabeigtu iestatīšanu.
3. Automātiska spēka apmācīšana
Kad L5 un L6 mirgo, ar lietotāja komandām izpildiet trīs pilnus atvēršanas un aizvēršanas ciklus bez pārtraukuma, līdz abi LED indikatori nodziest. Šīs apmācīšanas laikā automātiskās aizvēršanas funkcijas ir īslaicīgi izslēgtas. Apmācīšana jāveic arī pēc ātruma vai palēninājuma maiņas; pārbaudiet iegūto spēku un drošību.
Pārbaudes pirms ikdienas lietošanas
Atsevišķi pārbaudiet atvēršanu, aizvēršanu, Stop, katru vadības ierīci un katru drošības ierīci. Pārbaudiet palēnināšanos pirms gala atdurēm, manuālo atbloķēšanu un balansējumu. Fotoelementiem jāreaģē visā aizsargātajā zonā; tehniķim jāveic arī noteiktās pārbaudes un trieciena spēka mērījumi. Nododiet lietotājam atslēgu, atbloķēšanas instrukciju un apkopes plānu.
Vadības bloka programmēšana
OPEN ▲ atver un pārvieto izvēli, STOP/SET ■ aptur un apstiprina, CLOSE ▼ aizver un pārvieto izvēli pretējā virzienā. Turpmākajās tabulās izmantoti astoņi LED indikatori L1–L8; ievades LED izvēlas parametru, bet vērtības LED – tā iestatījumu.
I līmenis – funkciju ieslēgšana un izslēgšana
- Turiet nospiestu STOP/SET, līdz sāk mirgot L1, un atlaidiet pogu.
- Ar OPEN/CLOSE izvēlieties vajadzīgās funkcijas LED indikatoru.
- Īsi nospiežot STOP/SET, mainiet stāvokli: īss mirgojums nozīmē OFF, garš – ON.
- Izvēlieties nākamo funkciju ar OPEN/CLOSE un pārslēdziet to, vēlreiz nospiežot STOP/SET. Ja 10 s laikā netiek nospiesta neviena poga, izmaiņas tiek saglabātas un programmēšana tiek pārtraukta.
| Funkcija un nozīme | ON/OFF stāvoklis |
|---|---|
| L1 – Automātiskā aizvēršana ON: pēc atvēršanas un iestatītā pauzes laika sākas aizvēršana. OFF: gaida nākamo komandu. Laiku iestatiet II/L1 līmenī. | ON = ieslēgts OFF = izslēgts Rūpnīcas iestatījums: OFF |
| L2 – Aizvērt pēc fotoelementa ON: pēc fotoelementa atbrīvošanas aizveras pēc 5 s. Ja automātiskā aizvēršana ir izslēgta, vispirms tiek pabeigta atvēršana; ja tā ir ieslēgta, atvēršanu var pabeigt uzreiz pēc gaismas kūļa atbrīvošanas. STOP komanda atceļ šo funkciju konkrētajam manevram. OFF: aizvēršanu vada funkcija “Automātiskā aizvēršana” un iestatītais pauzes laiks. | ON = ieslēgts OFF = izslēgts Rūpnīcas iestatījums: OFF |
| L3 – Vienmēr aizvērt ON: pēc barošanas atjaunošanas aizveras, ja tiek konstatēta atvērta pozīcija; pirms kustības 3 s mirgo. OFF: paliek sākotnējā pozīcijā. | ON = ieslēgts OFF = izslēgts Rūpnīcas iestatījums: OFF |
| L4 – Gaidstāves režīms ON: minūti pēc manevra izslēdz BlueBUS un lielāko daļu LED indikatoru; jauna komanda tos atkal aktivizē. Taupa enerģiju, izmantojot akumulatoru. OFF: enerģijas taupīšanas režīms ir izslēgts. | ON = ieslēgts OFF = izslēgts Rūpnīcas iestatījums: OFF |
| L5 – Ilgāka palēnināšana ON: divkāršo palēnināšanas posma garumu gan atvēršanas, gan aizvēršanas laikā. OFF: īsa palēnināšana. Pēc izmaiņām vēlreiz apmāciet spēka iestatījumus. | ON = ieslēgts OFF = izslēgts Rūpnīcas iestatījums: ON |
| L6 – Iepriekšēja mirgošana ON: bākuguns sāk mirgot 3 s pirms kustības. OFF: vienlaikus ar kustību. | ON = ieslēgts OFF = izslēgts Rūpnīcas iestatījums: OFF |
| L7 – Paaugstināta jutība ON: paaugstina šķēršļu noteikšanas jutību. Spēks un ātrums jāiestata un jāpārbauda kopā. OFF: parasta jutība. | ON = ieslēgts OFF = izslēgts Rūpnīcas iestatījums: OFF |
| L8 – Motora virziens OFF: sākotnējā konfigurācija — aizvēršana pa kreisi. ON: aizvēršana pa labi. Mainiet arī mehānisko konfigurāciju un vēlreiz apmāciet pozīcijas. | ON = ieslēgts OFF = izslēgts Rūpnīcas iestatījums: OFF |
II līmenis – regulējamie parametri
- Turiet nospiestu STOP/SET, līdz sāk mirgot L1, un atlaidiet pogu.
- Ar OPEN/CLOSE izvēlieties parametra ieejas LED indikatoru.
- Turiet nospiestu STOP/SET; pēc aptuveni 3 s iedegsies vērtības LED indikators. Joprojām turot nospiestu STOP/SET, ar OPEN/CLOSE izvēlieties jauno vērtību.
- Atlaidiet STOP/SET. Nākamo parametru iestatiet tāpat; ja 10 s laikā poga netiek nospiesta, programmēšana tiek pārtraukta.
Treknrakstā norādītas rūpnīcas pamatvērtības. Jau lietotas vadības plates iestatījumi var atšķirties. SBAR spēka iestatījumi tiek pielāgoti arī apmācības laikā. L8 vēsturei nav regulējamas rūpnīcas vērtības.
| Ieejas LED indikators — nosaukums un apraksts | Iestatījumu LED indikators — vērtība |
|---|---|
| L1 – Pauzes laiks Attiecas, ja ir ieslēgta automātiskā aizvēršana. Pārbaudiet sākotnējo pauzes laiku savas plates vērtību LED indikatorā. | L1 – 5 s L2 – 10 s L3 – 20 s L4 – 40 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 200 s |
| L2 – SbS secīgā vadība Vadu SbS un pirmās radio komandas secība. Režīmā “cilvēks klāt” komanda jātur nospiesta. | L1 – Atvērt – apturēt – aizvērt – apturēt L2 – Atvērt – apturēt – aizvērt – atvērt L3 – Atvērt – aizvērt – atvērt – aizvērt L4 – Daudzdzīvokļu režīms; komanda, kas ilgāka par 2 s, izraisa apturēšanu L5 – Daudzdzīvokļu režīms 2; komanda, kas īsāka par 2 s, izraisa daļēju atvēršanu L6 – Secīgā vadība 2 L7 – Cilvēks klāt L8 – Atvēršana pusautomātiskā režīmā, aizvēršana režīmā “cilvēks klāt” |
| L3 – Motora ātrums Pēc izmaiņām veiciet automātisko spēka iestatījumu apmācību. | L1 – V1 – 30 % L2 – V2 – 47 % L3 – V3 – 65 % L4 – V4 – 82 % L5 – V5 – 100 % L6 – Atvērt ar V3, aizvērt ar V2 L7 – Atvērt ar V4, aizvērt ar V3 L8 – Atvērt ar V5, aizvērt ar V4 |
| L4 – FLASH izeja Funkcijai jāatbilst pievienotajai ierīcei un tās spriegumam. XBA4 nepieciešams strēles apgaismojums. | L1 – Atvērtas sviras indikators L2 – Aktīvs, kad svira ir aizvērta L3 – Aktīvs, kad svira ir atvērta L4 – Bākuguns L5 – Sviru apgaismojums L6 – Elektriskā slēdzene L7 – Elektromagnētiskais turētājs L8 – Servisa indikators |
| L5 – Atvēršanas spēks Vadības sistēmas relatīvā jutība; apmācība var to mainīt. Neaizstājiet pareizu balansēšanu, palielinot spēku. | L1 – Spēks 1 – zems L2 – Spēks 2 L3 – Spēks 3 L4 – Spēks 4 L5 – Spēks 5 L6 – Spēks 6 L7 – Spēks 7 L8 – Spēks 8 – liels |
| L6 – Aizvēršanas spēks Pēc katras izmaiņas pārbaudiet drošību un trieciena spēkus. | L1 – Spēks 1 – mazs L2 – Spēks 2 L3 – Spēks 3 L4 – Spēks 4 L5 – Spēks 5 L6 – Spēks 6 L7 – Spēks 7 L8 – Spēks 8 – liels |
| L7 – Apkopes brīdinājums Manervu skaits līdz apkopes brīdinājumam. Tas neaizstāj regulāru apkopi. | L1 – 2 500 manevri L2 – 5 000 manevri L3 – 10 000 manevri L4 – 15 000 manevri L5 – 20 000 manevri L6 – 30 000 manevri L7 – 40 000 manevri L8 – 50 000 manevri |
| L8 – Anomāliju vēsture Var nolasīt tikai pēdējo astoņu manevru datus; attēlošanas secība. | L1 – 1. manevra rezultāts – jaunākais L2 – 2. manevra rezultāts L3 – 3. manevra rezultāts L4 – 4. manevra rezultāts L5 – 5. manevra rezultāts L6 – 6. manevra rezultāts L7 – 7. manevra rezultāts L8 – 8. manevra rezultāts |
Ja pauzes, ātruma, spēka vai apkopes brīdinājuma iestatījumā mirgo divas blakus esošas vērtību gaismas diodes, pašreizējā vērtība ir starp tām. Ar OPEN/CLOSE to noapaļo līdz vienam no pieejamajiem līmeņiem. L1 vai L8 mirgošana var norādīt uz vērtību ārpus tabulā norādītā diapazona. Kustības laikā gaismas diodes rāda pašreizējo slodzi; šī skala atšķiras no spēka iestatījuma skalas.
Neizmantojiet lielāku spēku, lai kompensētu berzi, nepareizu līdzsvarojumu vai šķērsli. Pēc spēka vai ātruma maiņas atkārtojiet drošības pārbaudes un trieciena spēku mērījumus.
Tālvadības pults un rezerves barošana

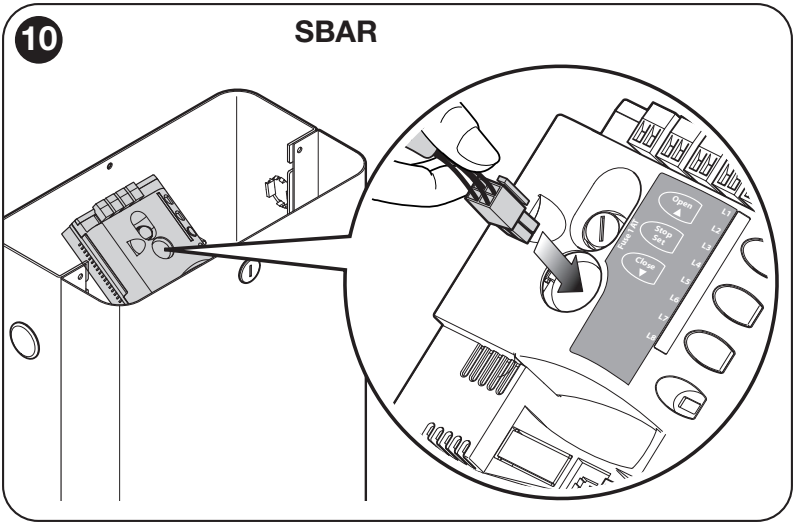

Radio uztvērēju ievieto SM savienotājā, kad ir atvienota gan elektrotīkla, gan akumulatora barošana. Atsevišķs motors vai barjeras korpuss automātiski nenozīmē, ka komplektā ir uztvērējs un tālvadības pults; pārbaudiet konkrētā komplekta aprīkojumu. Pašreizējos komplektos tiek izmantots OXIBD. Raidītāju sapārošanu un dzēšanu, kā arī radio atmiņas bloķēšanu iestata uztvērējā saskaņā ar tā lietošanas instrukciju.
| Uztvērēja izejas funkcijas pamatrežīmā | Komanda |
|---|---|
| 1 | Secīga vadība SbS |
| 2 | Daļēja atvēršana |
| 3 | Atvēršana |
| 4 | Aizvēršana |
NICE tālvadības pultis izvēlieties atbilstoši uztvērēja kodējumam. Era One, Era Inti un MYGO ar atbilstošu kodējumu jāsapāro ar attiecīgo sēriju; vienāda frekvence pati par sevi nenozīmē saderību. Nespriediet par dažādu kodējumu apvienošanu vienā atmiņā, balstoties tikai uz raidītāja nosaukumu.
PS124 rezerves akumulators
PS124 ir papildu 24 V akumulators ar uzlādes funkciju. Strāvas padeves pārtraukuma gadījumā tas nodrošina ierobežotu manevru skaitu; tas ir atkarīgs no uzlādes līmeņa, temperatūras un slodzes. To pievieno paredzētajam akumulatora savienotājam tikai pēc uzstādīšanas un programmēšanas. Pirms pievienošanas atvienojiet elektrotīklu, droši ievietojiet akumulatoru un pēc pievienošanas atjaunojiet barošanu. Veicot apkopi, atvienojiet arī akumulatoru.
Izmantojiet komplektā iekļauto PS124 savienojuma kabeli: šaurāko savienotāju pievieno akumulatoram, platāko – platei. Pievienojiet to paredzētajam akumulatora savienojumam, nevis BlueBUS, FLASH vai papildu 24 V izejai. Izmantojot komplektā iekļauto oriģinālo PS124 kabeli, polaritāte +/− nav jānosaka; izmantojiet abus paredzētos savienotājus. Nepārveidojiet savienotājus ar spēku.
- Kad elektrotīkls ir atvienots un uzlādētais akumulators pievienots, PS124 gaismas diode L2 apliecina, ka automatizācijas sistēmai tiek pievadīta barošana.
- Pēc elektrotīkla ieslēgšanas gaismas diode L1 apliecina, ka notiek uzlāde. Ja akumulators ir izlādējies, ļaujiet sistēmai uzlādēties un atkārtojiet pārbaudi.
- Veiciet pilnu manevru, darbinot no elektrotīkla, pēc tam atvienojiet elektrotīklu un pārbaudiet atvēršanu un aizvēršanu, darbinot no akumulatora. Darbojoties ar rezerves barošanu, ātrums var būt mazāks.
- Pēc pārbaudes atjaunojiet elektrotīkla barošanu.
Tikai ar saules enerģijas barošanu Solemyo SYKCE30 piedziņu nedrīkst vienlaikus pieslēgt elektrotīklam. Izvēloties sistēmu un pieslēdzot PSY24, jāņem vērā konkrētā vadības plate, ciklu skaits, piederumi un vietējie apgaismojuma apstākļi.
Diagnostika un problēmu novēršana
Bākuguns īsie uzplaiksnījumi veido divas vienādas grupas, ko šķir aptuveni 1 s. Saskaitiet uzplaiksnījumus vienā grupā. Normālas darbības laikā BlueBUS mirgo reizi sekundē; divi ātri uzplaiksnījumi apstiprina ieejas stāvokļa maiņu.
| Uzplaiksnījumi | Nozīme un pārbaudāmās lietas |
|---|---|
| 2 | Fotoelements bloķē kustību. Novērsiet šķērsli, notīriet un noregulējiet TX/RX; pārbaudiet adreses. |
| 3 | Paaugstināta pretestība / spēka ierobežotāja nostrāde. Pārbaudiet mehānismu un līdzsvarojumu; nepalieliniet spēku, nepārbaudot cēloni. |
| 4 | STOP nostrāde. Pārbaudiet kontaktu vai pretestības ķēdi; drošības ieeju nedrīkst apiet, lai novērstu kļūmi. |
| 5 | Iekšējo parametru kļūda. Atvienojiet visus barošanas avotus un pievienojiet tos atpakaļ. Ja kļūda nepazūd, tehniķis var veikt atiestatīšanu un pēc tam apmācīšanu; ja tas nepalīdz, nepieciešams vadības plates serviss. |
| 6 | Pārsniegts manevru biežums. Uzgaidiet dažas minūtes un ievērojiet atļauto ciklu skaitu. |
| 7 | Iekšēja elektriska kļūda. Atvienojiet elektrotīklu un akumulatoru; ja kļūda atkārtojas, nepieciešams vadības plates vai motora kabeļu serviss. |
| Pazīme / gaismas diode | Rīcība |
|---|---|
| BlueBUS nedeg | Pārbaudiet barošanas pievadu un drošinātājus. Nomaiņu veiciet, kad iekārta ir atvienota no barošanas, pēc cēloņa novēršanas; vienmēr izmantojiet tāda paša tipa un nominālvērtības detaļu. |
| BlueBUS deg nepārtraukti | Nopietna kļūda. Uz dažām sekundēm atvienojiet elektrotīklu un akumulatoru, pēc tam atjaunojiet barošanu. Ja stāvoklis saglabājas, nepieciešams veikt vadības plates apkopi. |
| STOP nedeg | STOP neatbilst apgūtajam drošajam stāvoklim. Pārbaudiet pievienoto ierīci un apguvi. |
| L1 + L2 mirgo | Jāapgūst pievienotās ierīces. |
| L3 + L4 mirgo | Jāapgūst pozīcijas / kustības ceļš. |
| Raidītājs iedegas, piedziņa nereaģē | Pārbaudiet akumulatoru, saderīgu kodēšanu un saglabāšanu uztvērējā. |
| SbS / OPEN / CLOSE deg nepārtraukti | Vadības kontakts var būt palicis saslēgts; pārbaudiet pogu, releju un vadu savienojumus. |
L5 + L6 mirgo spēka apguves laikā. Ja rodas elektriska kļūda un L1 ātri mirgo, pārbaudiet atbloķēšanas mehānisma bloķējumu; L2 var norādīt, ka sviras kustība ir pārāk ilga. Attēlotās plates drošinātāji: F1 = T1 A, F2 = T1,6 A; ievērojiet arī marķējumu uz konkrētās plates.
Pēdējo astoņu manevru vēsture
- Atveriet programmēšanu, izmantojot STOP/SET, un ar OPEN/CLOSE izvēlieties ieejas LED L8.
- Turiet nospiestu STOP/SET aptuveni 3 s. Iedegtās vērtību LED norāda manevrus ar novirzi; L1 ir jaunākais, L8 — astotais.
- Turot nospiestu STOP/SET, ar OPEN/CLOSE izvēlieties attiecīgo manevru. LED parādīs kļūdas mirgojumu skaitu, kā norādīts tabulā iepriekš.
- Atlaidiet STOP/SET un ļaujiet izvēlnei aizvērties.
Vadības bloka atiestatīšana
Atiestatīšana izdzēsīs plates pielāgotos iestatījumus. Radio atmiņa jāizdzēš atsevišķi uztvērējā. Šī procedūra neizdzēš motora kustības virzienu un veikto manevru skaitu.
- Kad barjera ir apturēta, turiet nospiestu OPEN + CLOSE aptuveni 3 s, līdz iedegas L1–L8.
- Atlaidiet abas pogas. Visu LED ātra mirgošana aptuveni 3 s apstiprina atiestatīšanu.
- Pēc rūpnīcas parametru atjaunošanas mirgo L1 un L2. No jauna apgūstiet ierīces, pozīcijas un spēkus, pēc tam veiciet drošības pārbaudes.

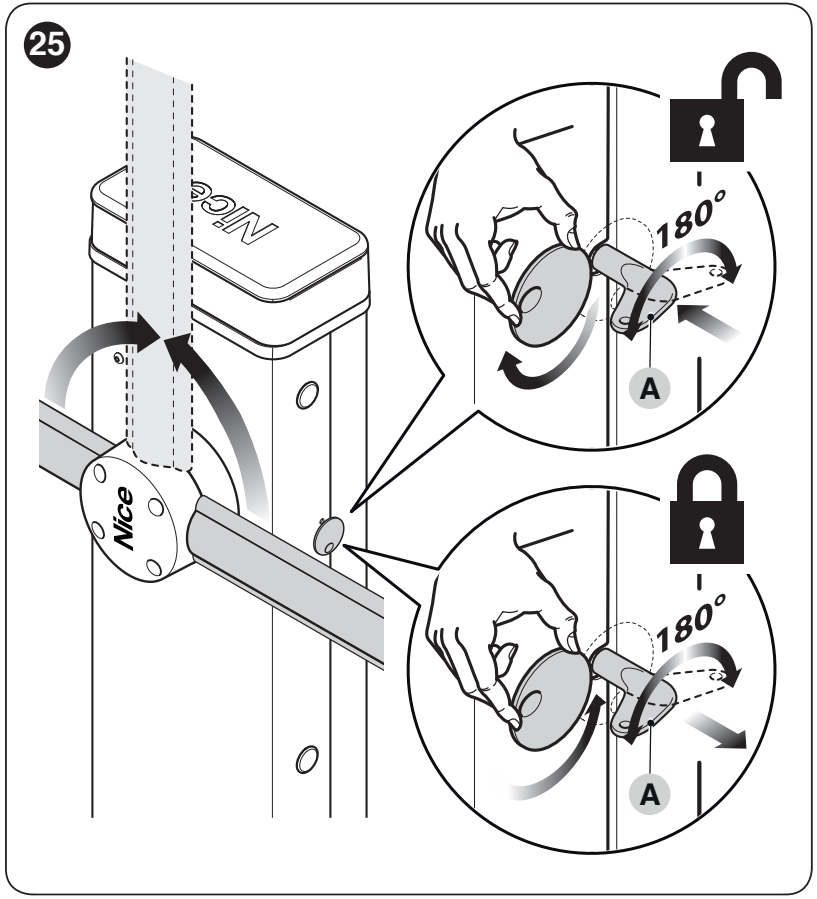

Manuāla atbloķēšana strāvas padeves pārtraukuma gadījumā
Pirms atbloķēšanas apturiet automatizēto sistēmu un pieturiet sviru. Ja līdzsvars ir nepareizs, tā var sākt kustēties pati no sevis.
- Pagrieziet atslēgas atveres vāciņu, ievietojiet atslēgu un pagrieziet to par 180° atbilstoši attēlam.
- Pārvietojiet sviru manuāli, pārliecinoties, ka tās kustības ceļš ir brīvs un drošs.
- Lai nobloķētu, pagrieziet atslēgu sākotnējā stāvoklī, izņemiet to un aizveriet atslēgas atveres vāciņu. Pirms nākamās komandas pārbaudiet, vai mehānisms atkal ir nofiksēts.
Apkope un droša lietošana
Apkope jāveic ne vēlāk kā pēc 6 mēnešiem vai 20 000 manevriem — atkarībā no tā, kas iestājas pirmais. Intensīvas ekspluatācijas gadījumā saīsiniet apkopes intervālu. Paziņojums par apkopi neaizstāj regulāru pārbaudi.
- Pirms darbu sākšanas atvienojiet elektrotīklu un rezerves akumulatoru.
- Pārbaudiet stiprinājumus, koroziju, vadus un sviru, atsperi, turētāju, atdures un līdzsvaru. Nomainiet bojātās detaļas.
- Notīriet fotoelementus, pārbaudiet to reakciju un manuālo atbloķēšanu. Pēc apkopes atkārtojiet drošības pārbaudes.
- Glabājiet tālvadības pultis bērniem nepieejamā vietā. Neuzturieties kustības ceļā un nelietojiet ierīci, kurai nepieciešams remonts.
Apkopes paziņojums un apkopes skaitītāja atiestatīšana
Atveriet II līmeņa programmēšanu un izvēlieties ieejas LED L7. Turiet nospiestu STOP/SET aptuveni 3 s, līdz iedegas vērtību LED; turiet to nospiestu arī turpmāko darbību laikā. Īsi vienlaikus nospiežot OPEN + CLOSE, tiek parādīta izmantotā limita daļa: viens mirgojums = aptuveni 10 %. Pēc apkopes pie tā paša parametra turiet nospiestu STOP/SET un vienlaikus OPEN + CLOSE vismaz 5 s; ātri mirgojošas LED apstiprina skaitītāja atiestatīšanu. Pēc tam atlaidiet STOP/SET. Tas neizdzēš raidītājus un neaizstāj pilnu atiestatīšanu.
| Iestatītā limita pārsniegšana | Signāls |
|---|---|
| Mazāk par 80 % | Bākuguns mirgo kā parasti; apkopes indikators deg 2 s, kad barjera atveras. |
| Aptuveni 81–100 % | Bākuguns deg 2 s kustības sākumā; apkopes indikators mirgo manevra laikā. |
| Vairāk par 100 % | Bākuguns deg 2 s gan kustības sākumā, gan beigās; apkopes indikators deg nepārtraukti. |
Apkopes indikators darbojas tikai tad, ja ir attiecīgi iestatīta izeja. Nolietotu ierīci un baterijas nododiet atbilstošā savākšanas punktā; tās nedrīkst izmest sadzīves atkritumos.
Kas ietekmē kalpošanas laiku
Kalpošanas laiks ir atkarīgs no aprīkojuma un ekspluatācijas apstākļiem. Saskaitiet attiecīgos tabulas indeksus; ja ātruma vai spēka līmeņi ir alternatīvi, izmantojiet tikai izvēlētā līmeņa vērtību.
| Automatizētās sistēmas kopējie raksturlielumi | Indekss | Kalpošanas laika diagramma |
|---|---|---|
| XBA4 sviras gaismas | 15 % |
|
| Ātrums | V3/V4: 5 %; V5: 20 % | |
| Fotoelementa izraisīta apturēšana vairāk nekā 10 % manevru | 15 % | |
| STOP izraisīta apturēšana vairāk nekā 10 % manevru | 25 % | |
| Bremzēšana | 10 % | |
| Spēks 5/6 vai 7/8 | 10 % izvēlētajai grupai | |
| Sāļums | 10 % | |
| Putekļi un smiltis | 10 % | |
| Temperatūra virs 40 °C vai zem 0 °C | 15 % |
Atrodiet summu diagrammas horizontālajā asī un nolasiet aptuveno ciklu skaitu no līknes. Rezultāts pieņem, ka montāža un apkope ir veikta pareizi; tā nav garantija un nenosaka apkopes intervālu.
NICE SBAR barjeras tehniskie raksturlielumi
| Parametrs | Vērtība |
|---|---|
| Modelis / vadības bloks | SBAR bez sviras / XBA20 R10 |
| Elektrotīkla barošana | 230 V AC, 50/60 Hz |
| Motors | 24 V DC |
| Strāvas patēriņš | 1 A, kataloga dati |
| Jauda | Maks. 300 W iedarbināšanas laikā; 200 W pie nominālā griezes momenta |
| Griezes moments | 100 Nm iedarbināšanas laikā / nominālais 25 Nm |
| Atvēršanas laiks | ≥ 4 s; ar XBA4 > 5 s |
| Maks. ciklu biežums | 100 cikli/h; ar XBA4 80 cikli/h pie nominālā griezes momenta |
| Aizsardzības pakāpe / izolācijas klase | IP44 / I, ar aizsargzemējumu |
| Darba temperatūra | −20 līdz +50 °C |
| Korpusa izmēri | 330 × 180 × 1 180 mm (platums × dziļums × augstums) |
| Korpusa svars | 46 kg |
| Rezerves barošana | PS124, pēc izvēles |
Pirms nostiprināšanas izmēriet konkrēto korpusu un urbumu novietojumu; montāžas vietai jābūt pietiekamai arī kronšteinam un piekļuvei vākam. Tehniskās vērtības izvērtējiet kopā ar sviru, tās aprīkojumu un līdzsvarojumu.
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
