NICE Hyke HK7224 — veramo vārtu piedziņa bez vadības bloka, vārtu vērtnei līdz 3,5 m/330 kg
| Produkta pieejamība: | līdz 3 dienām | Preces standarta kārtībā nosūtām 3 dienu laikā. |
|---|
līdz 3 dienām
501,02 € ar PVN
| Svars |
|---|
| 9,50 kg |
Produkta apraksts NICE Hyke HK7224 — veramo vārtu piedziņa bez vadības bloka, vārtu vērtnei līdz 3,5 m/330 kg

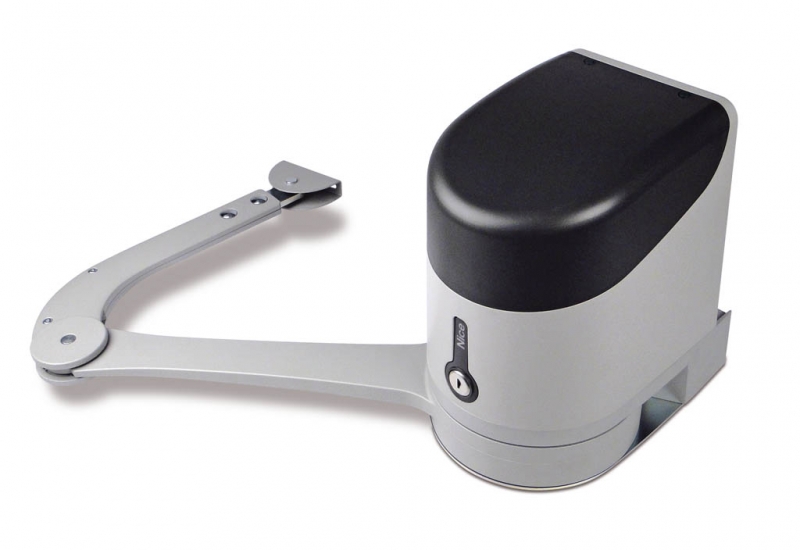

NICE HYKE HK7224 ir šarnīrveida neatgriezenisks piedziņas mehānisms atveramo vārtu vienai vērtnei. Tam ir motors 24 V DC ar enkoderu un regulējama šarnīrveida svira.
HK7224 nav iekļauts vadības bloks. Tas ir otrais motors divviru vārtiem, un tas tiek pievienots piedziņai NICE HYKE HK7024, kurā ir iekļauta visas sistēmas vadība. HK7224 nedrīkst tieši pieslēgt 230 V spriegumam. Piederumu pieslēgšanu un iestatīšanu veic HK7024 iebūvētajā vadības blokā.
Piedziņa paredzēta vārtu vērtnēm līdz 3,5 m vai līdz 330 kg atbilstoši lietošanas grafikam. Tā ir piemērota arī intensīvākai lietošanai; pieļaujamā darbība ir atkarīga no slodzes, montāžas un temperatūras. Elektrības padeves pārtraukuma gadījumā piedziņu var manuāli atbloķēt ar atslēgu.
Vadības bloks un saderīgie piederumi
Viens vadības bloks, kas iebūvēts HK7024 vada vienu vai abas vārtu vērtnes. Tālāk aprakstītā pieslēgšana un programmēšana paredzēta vadības blokam HKA2R10 ar SM savienotāju, astoņām LED diodēm L1–L8 un 12 pozīciju motora izvēles slēdzi. Pirms piederumu pieslēgšanas pārbaudiet faktiskās plates marķējumu un izkārtojumu.
| Kas | Kāpēc | Tips |
|---|---|---|
| Vadība | Viena vai divu HYKE motoru vadība. Motoru pieslēgšana. |
|
| Uztvērējs un tālvadības pults | Tālvadība atbilstoši uztvērēja kodējumam. Savienošana pārī un komandas. | |
| Drošības fotoelementi | Pārbrauktuves aizsardzība atbilstoši uzstādīšanas vietai. Pieslēgšana un adresēšana. |
|
| Brīdinājuma bākuguns | Brīdinājums par kustību un kļūdu signalizācija. FLASH izeja. |
|
| Drošības mala | Bīstamo vietu aizsardzība, saskaroties ar šķērsli. STOP ieeja. |
|
| Vadība ar atslēgu | Komandas ieslēgšana ar bezsprieguma kontaktu. SbS, OPEN un CLOSE ieejas. |
|
| Atbloķēšana no ārpuses | Manuāla atvēršana gadījumā, ja elektrības padeves pārtraukuma dēļ nevarat piekļūt piedziņai. |
|
| Rezerves barošana | Vairāki cikli elektrotīkla padeves pārtraukuma gadījumā. Akumulatora izvēle un pievienošana. |
|
| Elektriskā slēdzene | Papildu vērtnes nostiprināšana atbilstoši tās konstrukcijai. ELS izeja. |
|
Atsevišķs vārtu motors un vadības bloks
| Modelis | Komplektācija un lietošana |
|---|---|
| HK7024 | Piedziņa ar locīklu sviru, montāžas kronšteiniem, manuālu atbloķēšanu un iebūvētu vadības bloku. Darbina vienu vērtni vai kopā ar HK7224 — divas vērtnes. |
| HK7224 | Piedziņa ar locīklu sviru un manuālu atbloķēšanu, bez sava vadības bloka. Otro vērtni vada HK7024 iebūvētais vadības bloks. |
| Atsevišķa piedziņa un komplekts | Uztvērējs, tālvadības pults, fotoelementi, bākuguns un rezerves akumulators ne vienmēr ir iekļauti katra atsevišķā motora komplektācijā. Pārbaudiet konkrētā komplekta aprīkojumu. |
Komplekti vienai vai divām vērtnēm
Komplektos iekļauts uztvērējs OXIBD un tālvadības pults ON2E. Versijā ar fotoelementiem papildus iekļauts EPMB; versijā ar piederumiem — arī ELDC. Divi motori nepalielina vienas vērtnes pieļaujamās robežvērtības.
| Viena vērtne | Atsevišķa piedziņa | Divas vērtnes |
|---|---|---|
1 × HK7024. Viens HKA2R10 vadības bloks. | Atsevišķs HK7224
Viens motors. Bez vadības bloka. |
1 × HK7024 + 1 × HK7224. Viens HKA2R10 vadības bloks. |
Vērtnes garums un svars, kā arī vieta piedziņai
3,5 m un 330 kg ir atsevišķas maksimālās robežvērtības. Ar pilna garuma sviru pieļaujama 3,5 m gara vērtne, kas sver līdz 200 kg, vai vērtne, kas sver līdz 330 kg un ir līdz 1,8 m gara. Starpvērtības nosakiet pēc diagrammas, ņemot vērā vienas vērtnes garumu un svaru.
A = pilna garuma svira, B = saīsināta svira. Horizontālā ass apzīmē vērtnes garumu metros, vertikālā — tās svaru kilogramos. Ja sviru saīsina, izmantojiet apakšējo līkni B un nodrošiniet atvēršanas leņķi, kas nepārsniedz 90°. Saīsinātai svirai nedrīkst piemērot pilna garuma sviras robežvērtības.
Pašai piedziņai nepieciešama vismaz 210 mm. Pārbaudiet visu sviras kustības trajektoriju un attālumu līdz sienai vai žogam; tālāk norādītie izmēri nosaka montāžas ģeometriju, nevis universālu staba izmēru.
Montāžas kronšteinu un locīklu sviras uzstādīšana
Montāža, elektriskie pieslēgumi un pārbaudes jāveic kvalificētam tehniķim. Pirms darbu sākšanas atvienojiet elektrotīklu un, ja tāds ir, arī akumulatoru. Vārtiem brīvi jākustas visā kustības trajektorijā, tie nedrīkst paši atvērties vai aizvērties, un to stiprinājumi nedrīkst elastīgi padoties slodzei.
Motora montāžas kronšteinam jābūt horizontāli uzstādītam uz stingras pamatnes. Sviras kronšteinu nostipriniet pie vērtnes nesošā rāmja, nevis pie trausla aizpildījuma. Izvēlieties tādu uzstādīšanas vietu, lai būtu droši piekļūt atslēgai un atbloķēšanas svirai. Uzstādīšanas vietu nedrīkst applūdināt; ja nepieciešams, uzstādiet piedziņu augstāk virs zemes. Kabeļu ievadus izveidojiet tā, lai ūdens un kondensāts neiekļūtu piedziņā.
| Attālums E | Sviras izvēle |
|---|---|
| E — vismaz 650 mm | Pilna garuma svira; leņķi un attālumus A/B nosakiet pēc montāžas diagrammas. |
| E — no 300 līdz 650 mm | Saīsināta svira; atvēršana ne vairāk kā 90° un stingrāki vērtnes svara ierobežojumi saskaņā ar diagrammu. |
| E — mazāk nekā 300 mm | Norādītā montāža nav pieļaujama. Izvēlieties citu novietojumu vai citu piemērotu risinājumu. |
A ir piedziņas kronšteina novietojums attiecībā pret eņģes asi; B ir eņģes ass nobīde no montāžas virsmas atbilstoši rasējumiem. Abi izmēri norādīti milimetros.
- Izmēriet B un izvēlieties vajadzīgo atvēršanas leņķi. Pilna garuma svirai maksimālais leņķis ir 110°.
- Diagrammā no vērtības B novelciet horizontālu līniju līdz vajadzīgā leņķa apgabalam. No krustpunktiem nolasiet pieļaujamo A diapazonu. Piemēram, ja B = 200 mm un atvēršanas leņķis ir 110°, A ir aptuveni 300–345 mm.
- Salieciet taisno un izliekto sviru ar tapām un fiksācijas gredzeniem. Pēc montāžas motora un vārtu vērtnes kronšteiniem jāatrodas vienā horizontālā līmenī.
- Izmantojiet motora kronšteinu kā šablonu, atzīmējiet četras stiprinājuma vietas un nostipriniet kronšteinu ar piemērotiem enkuriem. Piestipriniet motoru pie kronšteina ar abām komplektā iekļautajām skrūvēm.
- Atbloķējiet motoru. Kad svira ir pilnībā izstiepta, nosakiet kronšteina novietojumu uz vērtnes, svirai esot pēc iespējas vairāk izbīdītai, tā lai svira apstātos savā galējā stāvoklī. Uzstādiet kronšteinu horizontāli un nostipriniet tapu ar fiksācijas gredzenu.
- Manuāli pārbaudiet visu kustības gājienu. Svira nedrīkst atsisties pret sienu, žogu vai vērtni, un tās kustība nedrīkst radīt neaizsargātu iespiešanas vai saspiešanas vietu. Pēc tam noregulējiet atdures un atkal nobloķējiet motoru.
Montāža ar saīsinātu sviru
Ja svira ir saīsināta, montāžas diagrammā izvēlieties A vērtību diapazonā 90°–95°; vērtnes faktiskais atvērums nedrīkst pārsniegt 90°. Kronšteina novietojumu uz vērtnes nosaka, kad motors ir atbloķēts: piespiediet izliekto sviru pie aizvērtās vērtnes līdz tās galējam stāvoklim. Ievērojiet E vismaz 300 mm, atvērumu ne vairāk kā 90° un apakšējo robežlīkni. Manuāli izmēģinot atvērt vārtus, pieturiet kronšteinu pie vērtnes un pārbaudiet, vai saliektā svira vai tās šarnīrs neatsitas pret šķērsli. Piestipriniet kronšteinu tikai pēc visa kustības gājiena pārbaudes.
Mehāniskās atvēršanas un aizvēršanas atdures
- Atbloķējiet motoru un manuāli pārvietojiet vērtni vēlamajā atvērtajā pozīcijā.
- Motora apakšpusē pagrieziet plastmasas disku A un iestatiet atveri zem sviras, kā parādīts attēlā.
- Ievietojiet atduri B tuvākajā piemērotajā pozīcijā. Tai pareizi jānofiksējas; salīdziniet marķējumu OK/NO.
- Pagrieziet disku tā, lai atdure nevarētu izkrist. Precīzi noregulējiet ar regulēšanas skrūvi C.
- Ja vārtiem nav aizvēršanas atdures uz zemes, ar to pašu metodi noregulējiet arī aizvēršanas atduri. Visbeidzot cieši pievelciet uzgriezni D, lai disks nevarētu patvaļīgi pagriezties.
- Pēc atduru pozīcijas maiņas veiciet pozīciju atkārtotu apguvi un pārbaudes.
Manuāla atbloķēšana elektroapgādes pārtraukuma gadījumā
Pirms atbloķēšanas apturiet kustību un atvienojiet barošanu. Pārliecinieties, ka vērtne nevar sākt kustēties pati no sevis; vējā turiet to kontrolē.
- Ievietojiet atslēgu A un pagrieziet to par 90° pulksteņrādītāja virzienā.
- Pagrieziet izbīdīto sviru B par 90° pretēji pulksteņrādītāja virzienam. Vērtni var pārvietot manuāli.
- Lai atkal nobloķētu piedziņu, novietojiet sviru vertikāli un iespiediet to ligzdā. Pagrieziet atslēgu par 90° pretēji pulksteņrādītāja virzienam un izņemiet to.
- Pēc sviras ievietošanas manuāli pavirziet vērtni dažus centimetrus atvēršanas virzienā, lai reduktors pilnībā nobloķētos. Pirms elektriskas kustības pārliecinieties, ka svira ir pilnībā ievietota un piedziņa ir nobloķēta. Ja ir drošības sistēmas kļūme, nelietojiet vārtus, kamēr cēlonis nav novērsts.
Motoru un piederumu elektriskais pieslēgums
Pirms vāka atvēršanas atvienojiet 230 V elektrotīklu un rezerves akumulatoru. Barošanu un aizsargzemējumu pieslēdz kvalificēts speciālists. Elektroinstalācijā jābūt ierīcei, kas nodrošina pilnīgu atvienošanu, un kabeļiem jābūt nostiprinātiem pret izraušanu.
Atveriet HK7024 vāku, paceliet vadības bloku un ievadiet kabeļus pa apakšējo ievadu. Nostipriniet elektrotīkla pievadu ar kabeļa skavu. HK7224 no vadības bloka HK7024 saņem motora barošanu un atsevišķu enkodera kabeli.
| Kabelis | Šķērsgriezums un maksimālais garums |
|---|---|
| Elektrotīkls līdz HK7024 | 3 × 1,5 mm², līdz 30 m. Ja pievads ir garāks, izmantojiet 3 × 2,5 mm²; aizsargzemējumu pie automatizācijas ierīkojiet atbilstoši instalācijas projektam. |
| Otrais motors HK7224 | 3 × 1,5 mm², līdz 10 m. Divi darba vadi un aizsargvads atbilstoši motora spailēm. |
| Otrā motora enkodera kabelis | 2 × 1 mm², līdz 10 m. Motora un enkodera kabeļus var aizstāt ar vienu 5 × 1,5 mm² kabeli; atsevišķos vadus pieslēdziet atbilstošajām spailēm. |
| BlueBUS | 2 × 0,5 mm², līdz 20 m; ja garums pārsniedz 20 m, bet nepārsniedz 40 m, izmantojiet 2 × 1 mm². |
| Signāllampa | 2 × 0,5 mm², līdz 20 m. |
| Antena | Ekranēts RG58 kabelis, ne vairāk kā 20 m; ieteicamais garums ir mazāks par 5 m. |
| OPEN/CLOSE slēdzis | Divi 2 × 0,5 mm² kabeļi vai viens 4 × 0,5 mm² kabelis, līdz 50 m. |
| Elektriskā slēdzene | 2 × 1 mm², līdz 6 m. |
M1, M2 un enkoderi
M2 ir vērtne, kas atveras pirmā; M1 aizveras pirmā. Vienas vērtnes sistēmā tiek izmantota izeja M2 un attiecīgā ieeja ENC2; M1 netiek izmantots. Divu vērtņu sistēmā katram motoram pieslēdziet tam paredzēto enkoderu. Izmantojiet šai konfigurācijai atbilstošu standarta motoru HK7224.
Pie motora spailēm pievienojiet darba vadus galējiem kontaktiem, kas apzīmēti ar M; aizsargvads jāpievieno spailei ar zemējuma simbolu. Pievienojiet enkoderus attiecīgajiem spaiļu pāriem ENC1/ENC2 bez polaritātes ievērošanas. Lai mainītu kustības virzienu, pēc barošanas atvienošanas samainiet vietām tikai attiecīgā motora galējos darba vadus, nevis aizsargvadu.
HKA2 vadības bloka shēma
Apzīmējumi:
- FLASH = signāllampa
- EL/ELS = elektriskā slēdzene
- OGI = atvērtu vārtu indikators
- TX/RX = fotoelementu raidītājs/uztvērējs
- NO = normāli atvērts kontakts
- NC = normāli aizvērts kontakts.
Shēmā norādītas ieejas un to funkcijas; aprīkojumu izvēlieties atbilstoši konkrētajai konfigurācijai.
Piederumu spailes, spriegums un polaritāte
| Spaile | Funkcija un pieslēgums |
|---|---|
| Palīgbarošana | SbS (+) un STOP (−), 24 V DC, kopā ne vairāk kā 200 mA. Kā plusu izmantojiet palīgbarošanas kontaktu pie spailes SbS, bet kā mīnusu — palīgbarošanas kontaktu pie spailes STOP. Pirms pieslēgšanas pārbaudiet attiecīgos kontaktus uz uzstādītās plates; visa komandas ieejas spaiļu kopa nav barošanas izeja. Šī barošana paredzēta nelieliem piederumiem, nevis motoram, signāllampai vai elektriskajai slēdzenei. |
| BlueBUS | Divi vadi saziņai un barošanai; bez polaritātes +/−. Ne vairāk kā 15 BlueBUS ierīces atkarībā no to patēriņa. EPMB tiek pieslēgti paralēli. |
| FLASH | Signāllampas funkcijai 12 V DC, ne vairāk kā 21 W; piemērota ELDC. Pievienojiet DC barošanu atbilstoši konkrēto spaiļu un ierīces marķējumam. Nepārņemiet polaritāti no blakus izejas; ja marķējums uz plates nav salasāms, pieslēgums jāpārbauda tehniķim. |
| ELS | 12 V AC, ne vairāk kā 15 VA elektriskajai slēdzenei; maiņstrāvai plusu un mīnusu neizšķir. Ja L5 = ON, izeja tiek pārslēgta uz apgaismojuma izeju 24 V DC (−30/+50 %), ne vairāk kā 4 W. Mainot funkciju, izvēlieties ierīci, kas paredzēta šim spriegumam, un ievērojiet tās DC polaritāti. |
| OGI | Atvērtu vārtu indikators 24 V DC (−30/+50 %), ne vairāk kā 4 W; iespējams vadīt nelielu releju. Ja L8 = ON, tas tiek pārslēgts uz apkopes indikatoru. Ja ierīcei ir noteikta DC polaritāte, pārbaudiet izejas marķējumu uz faktiskās plates. |
| SbS | Pakāpeniska vadības komanda, izmantojot bezpotenciāla NO kontaktu, bez polaritātes. Nepievadiet ieejai ārēju spriegumu. |
| OPEN / CLOSE | Atvēršana / aizvēršana, izmantojot bezpotenciāla NO kontaktus, bez polaritātes. Ja L7 = ON, CLOSE var pārslēgt uz daļēju atvēršanu. |
| STOP | Ieeja NC, NO vai 8,2 kΩ atkarībā no apmācītās ierīces. Tas nav universāls barošanas spaiļu pāris; kontaktu pieslēgums ir aprakstīts tālāk. |
Palīgbarošanai un vadības kontaktam ir atšķirīgas funkcijas. Nepievienojiet piederumus barošanai, izmantojot abus viena SbS vai STOP spaiļu pāra kontaktus, un, ņemot barošanu, nesavienojiet šo pāri īsslēgumā. HKA2R10 palīgbarošana ir pieejama arī tad, ja Standby ir ieslēgts.
STOP, drošības mala un vārtiņi
Pēc apmācītā stāvokļa maiņas STOP nekavējoties aptur kustību un veic īsu kustību pretējā virzienā. Vairākus NO kontaktus pieslēdz paralēli, vairākus NC kontaktus — virknē. Pretestības drošības malu pieslēgumu izveidojiet atbilstoši konkrētajai ierīcei; nekombinējiet tās ar nejaušu pārvienojumu.
Ja vārtu vērtnē ir vārtiņi, to kontroles kontaktam jānovērš elektriska kustība, kad tie ir atvērti. Pēc katrām izmaiņām STOP pieslēgumā veiciet ierīču apmācīšanu un drošības pārbaudes. Fotobari un jutīgā mala aizsargā dažādas bīstamās zonas; viena automātiski neaizstāj otru.
BlueBUS fotobari
Fotobaru raidītāju TX un uztvērēju RX EPMB pievienojiet ar diviem vadiem pie BlueBUS bez polaritātes. Katram pārim TX un RX jāiestata vienāda adresācija, kas atšķiras no pārējo pāru adresācijas. Pēc ierīces pievienošanas vai noņemšanas atkārtojiet apmācīšanu.
| Adrese | Ko aizsargā un kā reaģē |
|---|---|
| PHOTO / PHOTO II | PHOTO aptuveni 50 cm, PHOTO II aptuveni 100 cm; ārējie pāri. Aizveroties aptur un apvērš kustības virzienu. |
| PHOTO1 / PHOTO1 II | PHOTO1 aptuveni 50 cm, PHOTO1 II aptuveni 100 cm; iekšējie pāri. Aizveroties aptur un apvērš kustības virzienu; atveroties aptur un atsāk kustību, kad stars ir atbrīvots. |
| PHOTO2 / PHOTO2 II | Atvēršanās zonas aizsardzība. Atveroties aptur un apvērš kustības virzienu. |
| PHOTO3 | Šim HYKE pieslēgumam tas nav atļauts. |
Pārvienojumu novietojumam jāatbilst izvēlētajai funkcijai, nevis tikai fotobara fiziskās montāžas vietai. Pilnu adresācijas un pieslēguma informāciju skatiet arī EPMB kartē.
Vadības bloka pirmā iedarbināšana un pārbaude
Visas tālāk minētās pogas un LED indikatori atrodas HK7024 vadības blokā. HK7224 nav pieejama lietotāja programmēšana. Pirms barošanas pieslēgšanas kabeļiem, gala atdurēm, pārsegiem un aizsargelementiem jābūt droši uzstādītiem.
- Novietojiet vērtnes aptuveni gājiena vidū, nofiksējiet motora reduktorus un atbrīvojiet kustības zonu.
- Pēc barošanas pieslēgšanas LED indikatoram BlueBUS jāmirgo aptuveni reizi sekundē. Fotobaru TX un RX LED indikatoriem jāsignalizē par barošanu, bet bākugunij FLASH miera stāvoklī jābūt izslēgtai.
- Ja barošanas nav vai tā ir neparasta, izslēdziet bloku un pārbaudiet pieslēgumus un drošinātājus. Ja ir konstatēta problēma, neturpiniet apmācīšanu.
- Pirms pozīciju apmācīšanas izvēlieties pareizo motoru ar selektoru un veiciet ierīču apmācīšanu.
12 pozīciju motora tipa selektors
Standarta motoriem HK7024 + HK7224 iestatiet DIP 10 = ON, visas pārējās pozīcijas 1–9, 11 un 12 = OFF. Oview sistēmā tas atbilst apzīmējumam HYKE. Iestatiet selektoru, kad barošana ir atslēgta, un vienmēr pirms pozīciju apmācīšanas. HYKE HS iestatījums šeit nav piemērojams.
BlueBUS un STOP ierīču apmācīšana
- Vienlaikus nospiediet un turiet Open ▲ + Stop/Set.
- Kad L1 un L2 sāk ātri mirgot, aptuveni pēc 3 sekundēm atlaidiet abas pogas.
- Pagaidiet, līdz atpazīšana ir pabeigta. STOP indikatoram jādeg, bet L1/L2 indikatoriem jānodziest. L3/L4 var sākt mirgot, aicinot veikt pozīciju apmācīšanu.
- Apmācīšana ir nepieciešama arī tad, ja fotobari nav pievienoti, un vienmēr pēc ierīces pievienošanas vai noņemšanas. Pēc tam atkārtojiet drošības pārbaudes.
Vārtu vērtņu pozīciju apmācīšana
Vispirms jābūt apmācītām ierīcēm un pareizi iestatītam motora selektoram. Mehāniskajām atdurēm jābūt stingri nostiprinātām, un spēkam jāatbilst vārtiem. Apmācīšanas laikā uzraugiet abus motorus un visu kustības zonu.
Automātiskā apmācīšana
- Vienlaikus nospiediet un turiet Stop/Set + Close ▼.
- Kad L3 un L4 sāk ātri mirgot, aptuveni pēc 5 sekundēm, atlaidiet pogas.
- Bloks lēni aizver M1 līdz atdurei, lēni aizver M2 līdz atdurei, lēni atver M2 un M1 līdz atdurēm un visbeidzot ātri aizver abas vērtnes. Ja ir viens motors, tiek apmācīta tikai attiecīgā vērtne M2.
- Par sekmīgu pabeigšanu liecina nodzisuši L3 un L4 indikatori. Pēc tam pārbaudiet vairākas parastas atvēršanas un aizvēršanas reizes.
- Ja kustības virziens vai secība ir nepareiza, pārtrauciet kustību ar pogu Open vai Close. Pirms labošanas atvienojiet elektrotīklu un akumulatoru. Ja samainīti vietām M1/M2, samainiet arī to enkoderus; ja kustības virziens ir nepareizs, samainiet konkrētā motora ārējos darba vadus.
- Ja nostrādā fotobars vai STOP, apmācīšana tiek pārtraukta un sāk mirgot L1. Pēc cēloņa novēršanas atkārtojiet procedūru no sākuma.
Manuālā apmācīšana un pozīciju nozīme
Manuālā apmācīšana ļauj iestatīt katru pozīciju atsevišķi. Īsi nospiežot Open/Close, pārslēdz LED indikatorus; turot pogu nospiestu, tiek kustināts motors. Pozīcija 0 ir aizvēršanas atdure, pozīcija 1 — atvēršanas atdure, bet A — vēlamā apstāšanās vieta atvēršanas laikā starp tām.
| LED — pozīcija | Kas tiek saglabāts |
|---|---|
| L1 — 0/M1 | Vērtnes M1 pilnīga aizvēršana līdz mehāniskajai atdurei. |
| L2 – 0/M2 | Pilnībā aizvērt M2 vērtni pie mehāniskā atdura. |
| L3 – SA/M2 | Atvēršanas aizkave: pēc šīs pozīcijas sasniegšanas M2 var sākt atvērt M1. |
| L4 – A/M1 | Vēlamā M1 atvēršanās apstāšanās pozīcija. |
| L5 – A/M2 | Vēlamā M2 atvēršanās apstāšanās pozīcija. |
| L6 – SC/M1 | Aizvēršanas aizkave: pēc šīs pozīcijas sasniegšanas M1 var sākt aizvērt M2. |
| L7 – 1/M1 | Pilnībā atvērt M1 pie mehāniskā atdura. |
| L8 – 1/M2 | Pilnībā atvērt M2 pie mehāniskā atdura. |
- Nospiediet Stop/Set + Close un atlaidiet uzreiz, kad sāk mirgot L1, aptuveni pēc 3 sekundēm. Manuālās iestatīšanas laikā negaidiet L3/L4, kas palaiž automātisko iestatīšanu.
- Ar izvēlētā motora pogas Open vai Close turēšanu pārvietojiet to vajadzīgajā pozīcijā. Atlaidiet pogu, kad vēlaties apturēt kustību.
- Lai saglabātu iestatījumu, turiet Stop/Set nospiestu vismaz 3 sekundes. Turot pogu, attiecīgā LED diode pēc aptuveni 2 sekundēm iedegsies nepārtraukti. Atlaidiet pogu tikai pēc vismaz 3 sekundēm; pēc tam sāks mirgot nākamā LED diode.
- Turpiniet līdz L8. Starp pogu nospiešanām ievērojiet mazāk nekā 10 sekunžu pauzi; ilgāka pauze pārtrauks procedūru, saglabājot līdz tam veiktās izmaiņas.
Ja ir viens M2 motors: Neizmantotās pozīcijas L1 un L7 apstipriniet, turot Stop/Set nospiestu vismaz 3 sekundes. Izlaidiet L3, L4 un L6, īsi nospiežot Open/Close. Saglabājiet pozīcijas L2, L5 un L8 faktiskajai M2 vērtnei.
Jaukta iestatīšana
Vispirms veiciet automātisko iestatīšanu. Pēc tam pārejiet manuālajā režīmā, nospiežot Stop/Set + Close, un atlaidiet, kad mirgo L1. Ar īsu Open/Close nospiešanu izvēlieties pozīciju, noregulējiet to ar kustību un saglabājiet tāpat kā manuālajā iestatīšanā. Šādi tiek regulētas A, SA un SC; galējās pozīcijas 0 un 1 atstājiet tādas, kā iestatītas pie atduriem. Lai pabeigtu procedūru, pārslēdziet mirgojošo LED diodi aiz L8.
Pārbaudes pirms nodošanas
- Pēc visu barošanas avotu atvienošanas atbloķējiet motoru un pārbaudiet manuālu kustību visā vārtu gaitā. Ražotājs pārbaudē nosaka maksimālo manuālās kustības spēku 390 N; šis rādītājs neaizstāj piedziņas izvēli un trieciena spēka mērīšanu.
- Pēc vārtu nostiprināšanas un barošanas atjaunošanas pārbaudiet atvēršanu, aizvēršanu, apturēšanu, palēnināšanu un pareizu vērtņu pārklāšanos.
- Pārbaudiet katru fotoelementu, drošības malu un vārtiņu kontroles kontaktu atsevišķi. Novērsiet visus iesprūšanas un saspiešanas riskus sviru zonā.
- Tehniķim jāpārbauda spēki un jānodod lietošanas instrukcija, atbloķēšanas procedūra un apkopes plāns. Lietojiet vārtus tikai pēc sekmīgas pārbaužu pabeigšanas.
HKA2R10 vadības bloka iestatījumi
Open ▲ izvēlas vai atver, Stop/Set aptur un apstiprina, Close ▼ izvēlas vai aizver. Ceturtā poga netiek izmantota. Turot Stop/Set nospiestu ilgāk par 5 sekundēm, tiek atvērta programmēšana, un sāk mirgot L1.
I līmenis – funkciju ieslēgšana un izslēgšana
- Turiet Stop/Set, līdz sāk mirgot L1, un atlaidiet pogu.
- Ar Open/Close izvēlieties attiecīgās funkcijas LED diodi. Īsi nospiežot Stop/Set, mainiet stāvokli: īsa mirgošana = OFF, ilgstoša mirgošana = ON.
- Lai iestatītu nākamo funkciju, atkārtojiet izvēli un stāvokļa maiņu. Lai saglabātu iestatījumus un izietu, 10 sekundes nespiediet nevienu pogu.
| LED diode – funkcija un nozīme | Stāvoklis |
|---|---|
| L1 – Automātiska aizvēršana ON: pēc atvēršanas vārti aizveras pēc iestatītā pauzes laika. OFF: pusautomātiska darbība. Rūpnīcā iestatītais pauzes laiks ir 30 s. | ON / OFF Rūpnīcas iestatījums: OFF |
| L2 – Aizvēršana pēc fotoelementa nostrādes ON: ja ir ieslēgta automātiskā aizvēršana, fotoelementa nostrāde saīsina pauzi līdz 5 s. Ja automātiskā aizvēršana ir izslēgta, nostrāde aktivizē aizvēršanu pēc iestatītā pauzes laika. | ON / OFF Rūpnīcas iestatījums: OFF |
| L3 – Vienmēr aizvērt ON: ja pēc strāvas padeves atjaunošanas vārti ir atvērti, vadības bloks pēc 10 s sāk tos aizvērt, pirms tam 5 s veicot iepriekšēju mirgošanu. OFF: pēc strāvas padeves atjaunošanas vārti nekustas paši no sevis. | ON / OFF Rūpnīcas iestatījums: OFF |
| L4 – Visu funkciju gaidstāve ON: aptuveni 1 minūti pēc kustības izslēdz BlueBUS un lielāko daļu LED diožu; komanda atjauno darbību ar nelielu aizkavi. OFF: šis enerģijas taupīšanas režīms ir izslēgts. R10 palīgapgāde SbS/STOP joprojām ir pieejama. | ON / OFF Rūpnīcas iestatījums: OFF |
| L5 – ELS kā apgaismojums ON: ELS izeja darbojas kā apgaismojums ar 24 V DC (−30/+50 %), maks. 4 W. OFF: ELS vada elektrisko slēdzeni ar 12 V AC, maks. 15 VA. Izvēlētajai funkcijai pielāgojiet aprīkojumu un savienojumu. | ON / OFF Rūpnīcas iestatījums: OFF |
| L6 – Iepriekšēja mirgošana ON: brīdinājuma bākuguns mirgo 3 s pirms kustības sākuma. OFF: tā sāk mirgot vienlaikus ar kustību. | ON / OFF Rūpnīcas iestatījums: OFF |
| L7 – CLOSE kā daļēja atvēršana ON: CLOSE ieeja dod komandu daļējai atvēršanai 1. OFF: dod aizvēršanas komandu. | ON / OFF Rūpnīcas iestatījums: OFF |
| L8 – OGI kā apkopes indikators ON: OGI signalizē par apkopi. OFF: OGI signalizē par atvērtiem vārtiem. Robežvērtību iestata II līmeņa/L7 iestatījumā. | ON / OFF Rūpnīcas iestatījums: OFF |
II līmenis – regulējamie parametri
- Turiet Stop/Set, līdz sāk mirgot L1, un atlaidiet pogu.
- Ar Open/Close izvēlieties vajadzīgā parametra ieejas LED diodi.
- Turiet Stop/Set nospiestu. Pēc aptuveni 3 sekundēm iedegsies pašreizējā iestatījuma vērtības LED diode. Joprojām turot Stop/Set, pārvietojiet to ar pogu Open vai Close.
- Atlaidiet Stop/Set. Lai saglabātu iestatījumus un izietu, 10 sekundes nespiediet nevienu pogu.
Treknrakstā norādītā vērtība ir HKA2R10 rūpnīcas iestatījums. Ieejas LED diode norāda parametru; vērtības LED diode norāda tā vērtību. Vienāds LED diodes numurs abās kolonnās ne vienmēr nozīmē vienu un to pašu.
| Ieejas LED diode – nosaukums un apraksts | Iestatījuma LED diode – vērtība |
|---|---|
| L1 – Pauzes ilgums Laiks līdz automātiskai aizvēršanai; darbojas tikai tad, ja aizvēršana ir ieslēgta. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Soļu režīms SbS secība un saistītās komandas; L4, L5, L7 un L8 maina arī OPEN/CLOSE darbību. | L1 – Atvērt – apturēt – aizvērt – apturēt L2 – Atvērt – apturēt – aizvērt – atvērt L3 – Atvērt – aizvērt – atvērt – aizvērt L4 – Dzīvojamais režīms: atvēršanas laikā SbS/OPEN nedarbojas, CLOSE maina kustības virzienu uz aizvēršanu; aizvēršanas laikā SbS/OPEN maina kustības virzienu uz atvēršanu, CLOSE nedarbojas. L5 – Dzīvojamais režīms 2: reakcijas tādas pašas kā L4; turot komandu ilgāk par 2 s, tiek aktivizēta STOP komanda. L6 – 2. soļu režīms: komanda, kas dota īsāk par 2 s, aktivizē daļēju atvēršanu. L7 – Komandas turēšana: kustība notiek tikai tik ilgi, kamēr komanda ir nospiesta; pēc atlaišanas tā tiek apturēta. L8 – Pusautomātiska atvēršana, aizvēršana tikai, turot komandu. |
| L3 – Motoru ātrums Parastās kustības ātrums; pēc izmaiņām pārbaudiet drošību, spēku un palēnināšanos. | L1 – Ļoti lēns L2 – Lēns L3 – Vidējs L4 – Ātrs L5 – Ļoti ātrs L6 – Maksimālais L7 – Atveras ātri, aizveras lēni L8 – Atveras ar maksimālo ātrumu, aizveras ar vidēju ātrumu |
| L4 – Atslogošana pēc aizvēršanas Īsa kustība pretējā virzienā atbrīvo atlikušo spiedienu, nodrošina pareizu aizvēršanu un atvieglo manuālu atbloķēšanu. | L1 – Bez atslogošanas L2 – 1. līmenis – minimums, aptuveni 100 ms L3 – 2. līmenis L4 – 3. līmenis L5 – 4. līmenis L6 – 5. līmenis L7 – 6. līmenis L8 – 7. līmenis – maksimums, aptuveni 800 ms |
| L5 – Motoru spēks Abu motoru spēks. Lielāka vērtība neaizstāj berzes novēršanu; pēc izmaiņām jāpārbauda trieciena spēki. | L1 – 1. līmenis – minimums L2 – 2. līmenis L3 – 3. līmenis L4 – 4. līmenis L5 – 5. līmenis L6 – 6. līmenis L7 – 7. līmenis L8 – 8. līmenis – maksimums |
| L6 – Gājēju un daļēja atvēršana Gājēju atvēršanas režīmā kustas M2. Abu vārtu vērtņu gadījumā daļas attiecas uz mazāko no apgūtajiem leņķiem. | L1 – Gājēju 1 – M2 līdz 1/4 L2 – Gājēju 2 – M2 līdz 1/2 L3 – Gājēju 3 – M2 līdz 3/4 L4 – Gājēju 4 – pilnībā atvērt M2 L5 – Daļēja 1 – abas vērtnes līdz 1/4 no mazākā leņķa L6 – Daļēja 2 – abas vērtnes līdz 1/2 no mazākā leņķa L7 – Daļēja 3 – abas vērtnes līdz 3/4 no mazākā leņķa L8 – Daļēja 4 – abas vērtnes līdz mazākajam apgūtajam leņķim |
| L7 – Apkopes brīdinājums Manovru skaits līdz brīdinājumam. Tas neaizstāj regulāros apkopes intervālus. | L1 – 500 L2 – 1 000 L3 – 1 500 L4 – 2 500 L5 – 5 000 L6 – 10 000 L7 – 15 000 L8 – 20 000 |
| L8 – Kļūmju vēsture Parāda pēdējo astoņu manevru rezultātus. Pēc izvēles saskaitiet BlueBUS mirgojumus un izmantojiet diagnostikas tabulu. | L1 – 1. manevrs – jaunākais L2 – 2. manevrs L3 – 3. manevrs L4 – 4. manevrs L5 – 5. manevrs L6 – 6. manevrs L7 – 7. manevrs L8 – 8. manevrs – senākais |
Pēc spēka, ātruma vai pozīciju maiņas pārbaudiet visu kustības ceļu, fotoelementus, STOP un trieciena spēkus. Automātiskajai aizvēršanai jāatbilst konkrēto vārtu aizsardzības prasībām un lietošanas veidam.
Radio uztvērējs un tālvadības pultis
Radio uztvērēju ievieto savienotājā SM uz HK7024 vadības bloka. Pirms tā ievietošanas vai izņemšanas atvienojiet visus barošanas avotus. HK7224 nav nepieciešams atsevišķs radio uztvērējs.
Pašreizējās komplektācijās tiek izmantoti NICE OXIBD un ON2E. OXIBD atbalsta arī saderīgas divvirzienu tālvadības pultis; MYGO4 ir parasta tālvadības pults ar mainīgo kodu. Ja tiek izmantots vecāks uztvērējs, izvēlieties raidītāju atbilstoši tā kodējumam.
| Uztvērēja izeja | Komanda HYKE blokam |
|---|---|
| 1 | SbS – soļu režīms atbilstoši parametram II/L2. |
| 2 | 1. daļēja atvēršana atbilstoši parametram II/L6; rūpnīcas iestatījums – pilna M2 atvēršana. |
| 3 | OPEN – atvēršana. |
| 4 | CLOSE – aizvēršana. |
I režīmā tiek ieprogrammēta visa tālvadības pults, bet II režīmā – atsevišķa pults poga pie izvēlētās komandas. Ierakstīšanu un dzēšanu veic ar uztvērēja pogu, nevis atiestatot plati. Precīzu pogu nospiešanas secību, laika intervālus un apstiprinājumus skatiet NICE tālvadības pulšu savienošanas pamācībā un OXIBD datu lapā. Paplašinātajā režīmā komandu var būt vairāk; izvēlieties komandas numuru atbilstoši uztvērējam.
Rezerves akumulators un vadības bloka paaudze
Rezerves akumulatoru ievieto HK7024 tam paredzētajā nodalījumā. Viens saderīgs akumulators baro visu komplektu, izmantojot tā vadības bloku; to nepievieno atsevišķi pie HK7224 motora spailēm.
| Aprīkojums | Pareizā izvēle |
|---|---|
| HKA2R10 | Vecākā versijā izmanto PS124. Pašreizējā versija PSS124 PSS124 pievieno ar kabeli, kas paredzēts vecākam saderīgam vadības blokam; PSS124 iepakojumā ir kabeļi gan R10, gan R30. |
| Jaunāks vadības bloks | PSS124 ar atbilstošu savienotāju. Vecākajam PS124 nepieciešams CABLA11 adapteris, un funkcijai Standby jābūt izslēgtai; pieslēgumu izvēlieties atbilstoši faktiskās plates marķējumam. |
- Atvienojiet elektrotīklu un, ja tāda ir, arī veco akumulatoru. Noņemiet vāku un paceliet vadības bloku.
- Ievietojiet akumulatoru tam paredzētajā vietā un izmantojiet attiecīgajai paaudzei piemērotu kabeli. Nesajauciet savienotāju ar motora izeju.
- Pievienojiet akumulatoru elektriski tikai pēc montāžas un programmēšanas pabeigšanas. Pārbaudiet darbību, kad elektrotīkls ir atvienots, un pēc tam atjaunojiet barošanu, lai akumulatoru uzlādētu.
Manervu skaits strāvas padeves pārtraukuma laikā ir atkarīgs no akumulatora stāvokļa, temperatūras un slodzes. Akumulators neaizstāj pieejamo manuālo atbloķēšanu. Solemyo saules enerģijas barošana tiek pieslēgta, izmantojot saderīgā bloka tam paredzēto barošanas ieeju; elektrotīklu un saules enerģijas avotu nedrīkst pieslēgt vienlaikus.
Diagnostika un problēmu novēršana
Kustības laikā bākuguns regulāri mirgo. Kļūmes gadījumā tā izstaro īsu mirgojumu sēriju, ietur aptuveni 1 s pauzi un atkārto to pašu sēriju. Pirms atiestatīšanas vai iestatījumu maiņas saskaitiet īso mirgojumu skaitu.
| Mirgojumu skaits | Cēlonis un nākamā darbība |
|---|---|
| 1 | BlueBUS — trūkst ierīces vai ir mainīta ierīce. Pārbaudiet vadu savienojumus un adresēšanu; pēc izmaiņām veiciet ierīču apguvi. |
| 2 | Fotoelements bloķē kustību. Novērsiet šķērsli, notīriet pārsegus un pārbaudiet TX/RX iestatījumu. Fotoelementi. |
| 3 | Pretestība kustības laikā vai spēka ierobežojuma nostrāde. Pārbaudiet vārtu vērtni, eņģes un sviru; nepalieliniet spēku, nenovēršot cēloni un neveicot atkārtotas pārbaudes. |
| 4 | STOP signāla nostrāde. Pārbaudiet malu, vārtiņu kontaktu un ieejas apgūto stāvokli. STOP savienojums. |
| 5 | Bloka iekšējie parametri. Uzgaidiet vismaz 30 s, nosūtiet komandu un, ja nepieciešams, atjaunojiet barošanu. Ja kļūme atkārtojas, nepieciešama tehniskā apkope. |
| 6 | Pārsniegts secīgu manevru skaits vai manevru skaita stundā limits. Ļaujiet piedziņai dažas minūtes atdzist un ierobežojiet tās lietošanu. |
| 7 | Elektriska kļūme. Uzgaidiet vismaz 30 s un, ja nepieciešams, atjaunojiet barošanu; atkārtotas kļūmes gadījumā jāvēršas pie tehniķa. |
| 8 | Pastāvīgi aktīva komanda neļauj izpildīt citas komandas. Pārbaudiet pogu, slēdzi un, ja tāds ir, taimeri. |
| 9 | Mehānisms ir bloķēts ar elektronisku automatizācijas apturēšanas komandu. Izmantojiet attiecīgo komandu “Atbloķēt automatizāciju”; tā nav mehāniskā atbloķēšanas svira. |
| 10 | Enkoders konstatējis šķērsli vai pārmērīgu berzi. Pārbaudiet mehānismu, enkodera pieslēgumu un vadu savienojumus. M1/M2 un ENC1/ENC2. |
Kontrollampiņu pārbaude uz plates
| LED | Pareizais stāvoklis vai nākamā darbība |
|---|---|
| BlueBUS | Aptuveni 1 zaļš mirgojums/s = normāla darbība. Kad ieslēgts Standby režīms, mirgošana ir lēnāka; pēc komandas tiek atjaunota normāla darbība. Divi ātri mirgojumi = mainījies ieejas stāvoklis. Ja indikators nedeg, pārbaudiet barošanu un drošinātājus; ja tas deg nepārtraukti vai mirgo sarkanās sērijās, rīkojieties atbilstoši diagnostikas norādēm. |
| STOP | Deg = apgūts drošais stāvoklis. Nedeg = nostrāde vai ieejas stāvokļa maiņa. |
| SbS / OPEN / CLOSE | Miera stāvoklī nedeg, aktīvas komandas laikā deg. Pastāvīgi degoša LED var liecināt par nospiestu vai bojātu kontaktu. |
| L1/L2 lēni mirgo | Nepieciešama ierīču apguve. |
| L3/L4 lēni mirgo | Nepieciešama pozīciju apguve. |
Ja motors darbojas, bet vērtne nekustas, pārbaudiet, vai atbloķēšanas svira ir pilnībā nofiksēta. Ja HK7224 nereaģē vai kustas nepareizi, pārbaudiet tā M1/M2 izeju un atbilstošo enkoderu ierīcē HK7024. Pirms drošinātāja nomaiņas vispirms novērsiet cēloni; izmantojiet tāda paša tipa un nomināla drošinātāju.
Vadības bloka iestatījumu dzēšana
Atiestatīšana izdzēsīs HKA2 pielāgotos iestatījumus. Tā nav tālvadības pults sapārošana vai atsevišķa uztvērēja radio atmiņas dzēšana.
- Ierīces HK7024 blokā nospiediet un turiet Open ▲ + Close ▼, līdz L1 un L2 sāk mirgot.
- Atlaidiet abas pogas.
- Pēc atiestatīšanas vēlreiz pārbaudiet selektoru, apgūstiet ierīces un pozīcijas, iestatiet funkcijas un veiciet drošības pārbaudes.
Apkope un droša lietošana
Plānojiet profesionālu pārbaudi ne vēlāk kā pēc 6 mēnešiem vai 20 000 manevriem kopš iepriekšējās pārbaudes, atkarībā no tā, kurš nosacījums iestājas agrāk. Intensīvas vai nelabvēlīgas ekspluatācijas apstākļos izvēlieties īsāku intervālu.
- Pirms apkopes atvienojiet elektrotīklu, akumulatoru un citus barošanas avotus.
- Pārbaudiet kronšteinu, skrūvju, tapu, sprostgredzenu, sviru, atduru, pārsega un kabeļu ievadu stiprinājumu. Nomainiet bojātās vai nodilušās detaļas.
- Pārbaudiet, vai vārtus var viegli kustināt ar roku, vai atbloķēšana ir nofiksēta un vai darbojas visi fotoelementi, drošības malas un vārtiņu kontakti.
- Vārtu kustības laikā nestāviet to kustības zonā un nepieskarieties svirām. Glabājiet tālvadības pultis bērniem nepieejamā vietā.
- Klients var uzturēt fotoelementu pārsegus tīrus un novākt netīrumus no kustības zonas. Mehāniska vai elektriska bojājuma gadījumā nelietojiet piedziņu un sazinieties ar servisu.
Aptuvenais kalpošanas ilgums
Saskaitiet garuma, svara un visu pārējo būtisko ietekmes faktoru indeksus. Pēc tam grafikā nosakiet aptuveno ciklu skaitu, ievērojot regulāru apkopi. Horizontālā ass attēlo indeksu summu procentos, vertikālā — ciklu skaitu. Aprēķins negarantē konkrētu gadu vai ciklu skaitu.
| Automatizācijas kopējie raksturlielumi | Indekss | Kalpošanas ilguma grafiks |
|---|---|---|
| Ietekme | Pilna / saīsināta svira |
|
| Garums | Mazāk nekā 1,8 m: 0 / 15 % 1,8–2,5 m: 15 / 20 % 2,5–3,0 m: 20 / 30 % Virs 3,0 līdz 3,5 m: 30 % / nav piemērojams | |
| Svars | Mazāk nekā 200 kg: 0 / 30 % 200–250 kg: 20 / 40 % Virs 250 kg: 30 % / nav piemērojams | |
| Temperatūra / mitrums | Virs 40 °C vai zem 0 °C, vai mitrums virs 80 %: 20 / 20 % | |
| Pilns aizpildījums | 15 / 20 % | |
| Vējaina vieta | 15 / 20 % |
Vispirms pārbaudiet vārtu piemērotību atbilstoši svara un garuma diagrammai un montāžas ģeometrijai. Ja robeža atrodas starp diviem diapazoniem, izvēlieties lielāko no pieejamajiem skaitliskajiem indeksiem. Saīsināta svira 3,0 m garumā ir pieļaujama tikai ar svaru, kas atbilst B līknei; ja garums pārsniedz 3,0 m, to neizmantojiet. Vienmēr izvērtējiet visu sistēmu.
Tehniskie parametri un izmēri
| Parametrs | NICE HYKE HK7224 |
|---|---|
| Vadības bloks | Bez vadības bloka; vadība no HK7024. |
| Barošana | 24 V DC ±10 % no vadības bloka HK7024. |
| Tukšgaitas ātrums | 1,5 apgr./min; regulējami ātruma līmeņi. |
| Griezes moments | Maksimālais 500 Nm; nominālais 120 Nm. |
| Maksimālais ciklu biežums | 40 cikli/h pie nominālā griezes momenta; pie maksimālās darba temperatūras — 25 cikli/h. |
| Nepārtraukta darbība | Maksimāli aptuveni 7 minūtes pie nominālā griezes momenta. |
| Maksimālā jauda | 140 W otrajam motoram. |
| Maksimālais strāvas patēriņš | 6 A, ne ilgāk kā 2 s. |
| Aizsardzības klase | IP54 ar neskartu pārsegu. |
| Darba temperatūra | −20 līdz +55 °C; aukstumā piedziņas efektivitāte samazinās. |
| Izmēri | 210 × 290 × 320 mm (platums × dziļums × augstums). |
| Piedziņas svars | 9,5 kg. |
| Vienas vērtnes ierobežojums | Ar pilna garuma sviru — 3,5 m / 200 kg vai 1,8 m / 330 kg; starpvērtības un saīsinātai svirai atbilstoši diagrammai. |
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
