NICE Hyke HK7024 – veramo vārtu piedziņa ar vadības bloku, paredzēta vārtu vērtnei līdz 3,5 m/330 kg
| Produkta pieejamība: | līdz 3 dienām | Preces standarta kārtībā nosūtām 3 dienu laikā. |
|---|
līdz 3 dienām
675,94 € ar PVN
| Svars |
|---|
| 11 kg |
Produkta apraksts NICE Hyke HK7024 – veramo vārtu piedziņa ar vadības bloku, paredzēta vārtu vērtnei līdz 3,5 m/330 kg

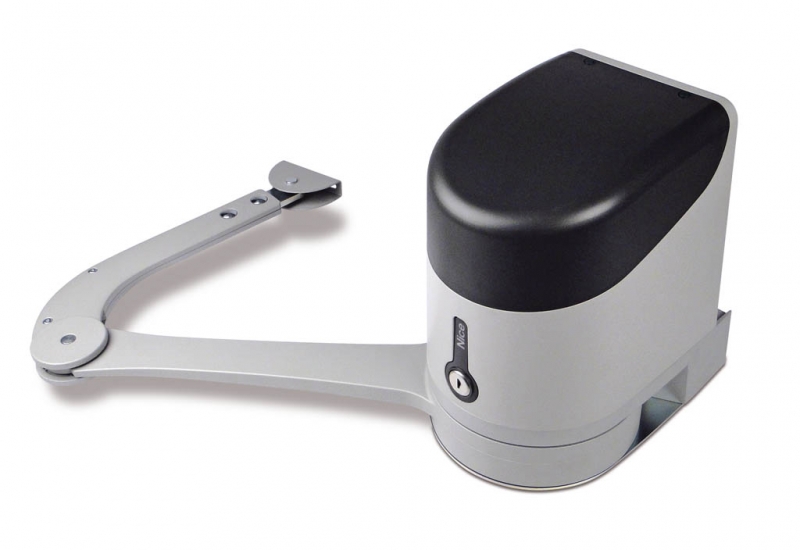

NICE HYKE HK7024 ir šarnīra tipa neatgriezenisks piedziņas mehānisms vienam veramo vārtu spārnam. Tam ir motors 24 V līdzstrāvas motoru ar enkoderu un regulējama šarnīrveida svira.
HK7024 ir aprīkots ar vadības bloku un ir piemērots vārtiem ar vienu spārnu. Divviru vārtiem tas vada arī otru motoru NICE HYKE HK7224, kuram nav sava vadības bloka. HK7024 pieslēdz 230 V maiņstrāvas tīklam; paši motori darbojas ar 24 V līdzstrāvu.
Piedziņa paredzēta vārtu spārniem līdz 3,5 m vai līdz 330 kg atkarībā no lietošanas diagrammas. Tā ir piemērota arī intensīvākai lietošanai; pieļaujamā darbība ir atkarīga no slodzes, uzstādīšanas un temperatūras. Elektroapgādes pārtraukuma gadījumā to var manuāli atbloķēt ar atslēgu.
Vadība un saderīgie piederumi
Viens vadības bloks HK7024 vada vienu vai abus vārtu spārnus. Tālāk aprakstītā pieslēgšana un programmēšana paredzēta HKA2R10 vadības blokam ar SM savienotāju, astoņām LED L1–L8 un 12 pozīciju motora selektoru. Pirms piederumu pievienošanas pārbaudiet faktiskās plates marķējumu un izkārtojumu.
| Kas | Kāpēc | Tips |
|---|---|---|
| Vadība | Viena vai divu HYKE motoru vadība. Motoru pieslēgšana. |
|

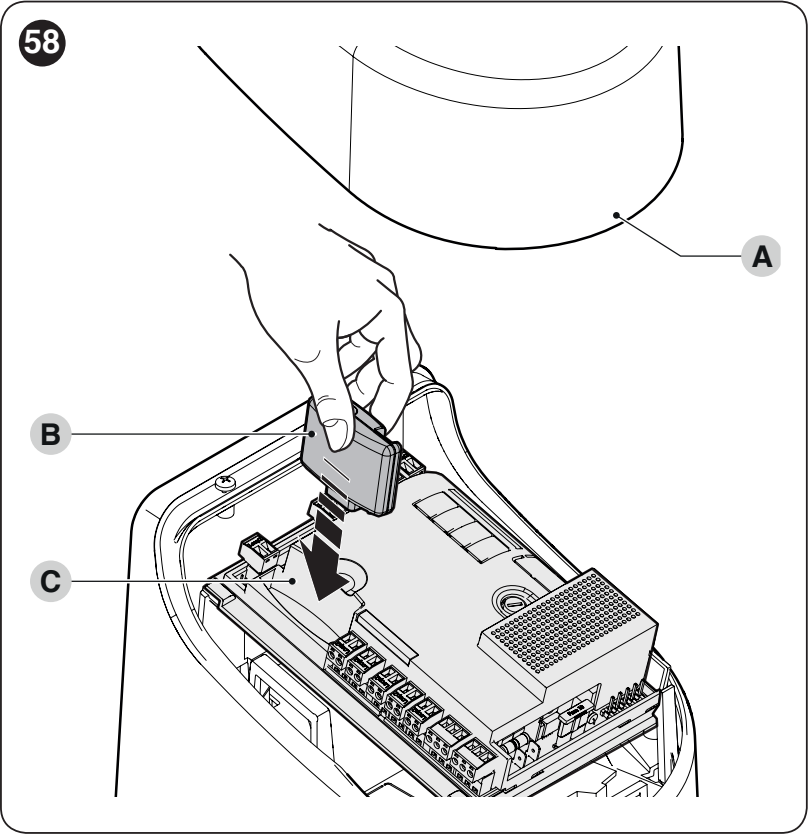

| Uztvērējs un tālvadības pults | Tālvadība atbilstoši uztvērēja kodējumam. Sapārošana un komandas. | |
| Drošības fotoelementi | Brauktuves aizsardzība atkarībā no novietojuma. Pieslēgšana un adresēšana. |
|
| Brīdinājuma bākuguns | Brīdinājums par kustību un kļūmju signalizēšana. FLASH izeja. |
|
| Drošības mala | Bīstamo vietu aizsardzība, saskaroties ar šķērsli. STOP ieeja. |
|
| Atslēgas slēdzis | Komandas pārslēgšana bez sprieguma. SbS, OPEN un CLOSE ieejas. |
|
| Atbloķēšana no ārpuses | Manuāla atvēršana gadījumā, ja bez elektrības nevarat piekļūt piedziņai. |
|

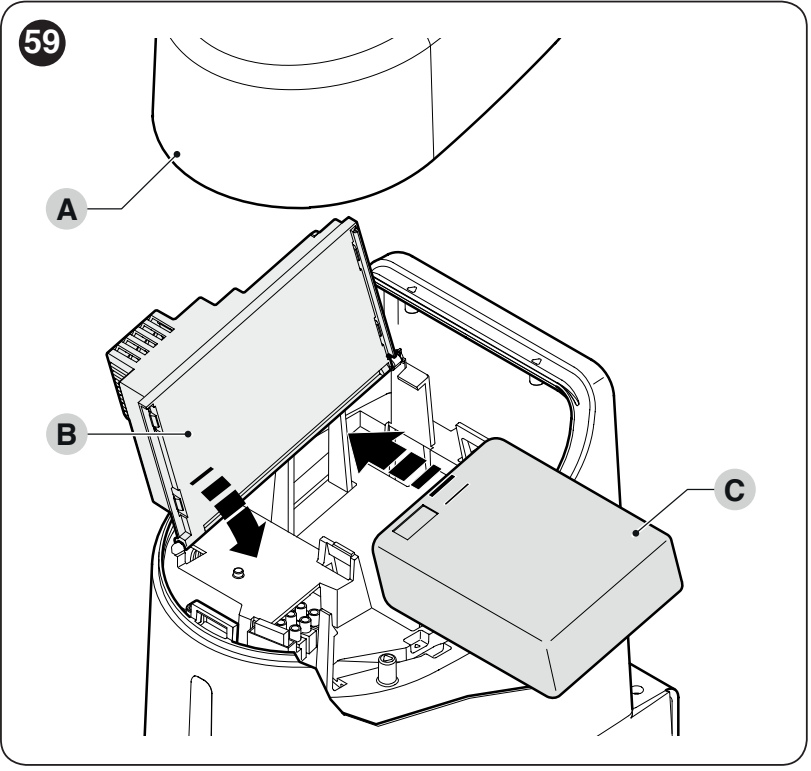

| Rezerves barošana | Vairāki darbības cikli elektrotīkla pārtraukuma gadījumā. Akumulatora izvēle un pieslēgšana. |
|
| Elektriskā slēdzene | Papildu vārtu vērtnes nostiprināšana atbilstoši tās konstrukcijai. ELS izeja. |
|
Atsevišķs motors un vārtu vadības bloks
| Modelis | Komplektācija un lietošana |
|---|---|
| HK7024 | Piedziņa ar šarnīrveida sviru, montāžas kronšteiniem, manuālu atbloķēšanu un iebūvētu vadības bloku. Darbina vienu vērtni vai kopā ar HK7224 — divas vērtnes. |
| HK7224 | Piedziņa ar šarnīrveida sviru un manuālu atbloķēšanu, bez sava vadības bloka. Otro vērtni vada HK7024 iebūvētais vadības bloks. |
| Atsevišķa piedziņa un komplekts | Uztvērējs, tālvadības pults, fotoceliņas, signāllampa un rezerves akumulators nav obligāti iekļauti katra atsevišķā motora komplektācijā. Pārbaudiet konkrētā komplekta aprīkojumu. |

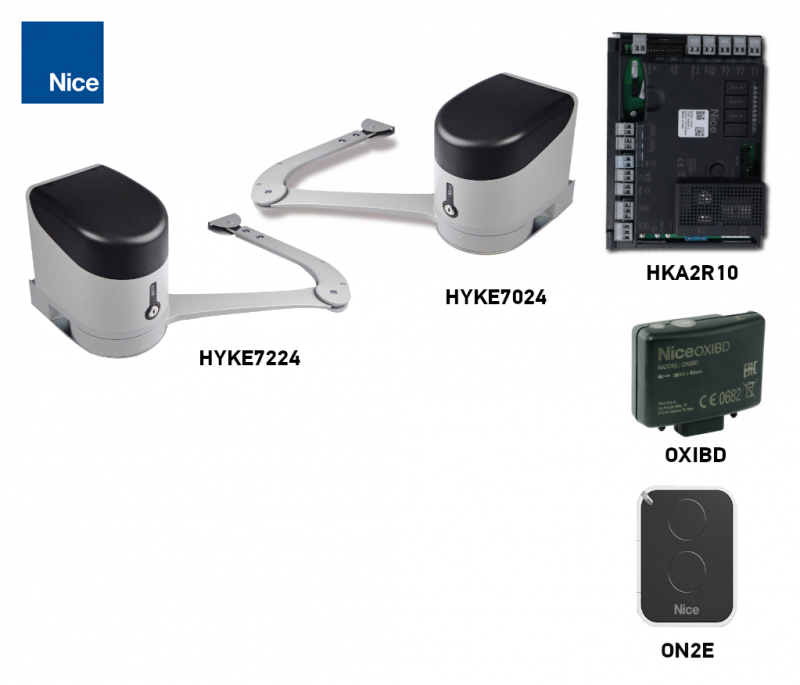

Komplekti vienai vai divām vērtnēm

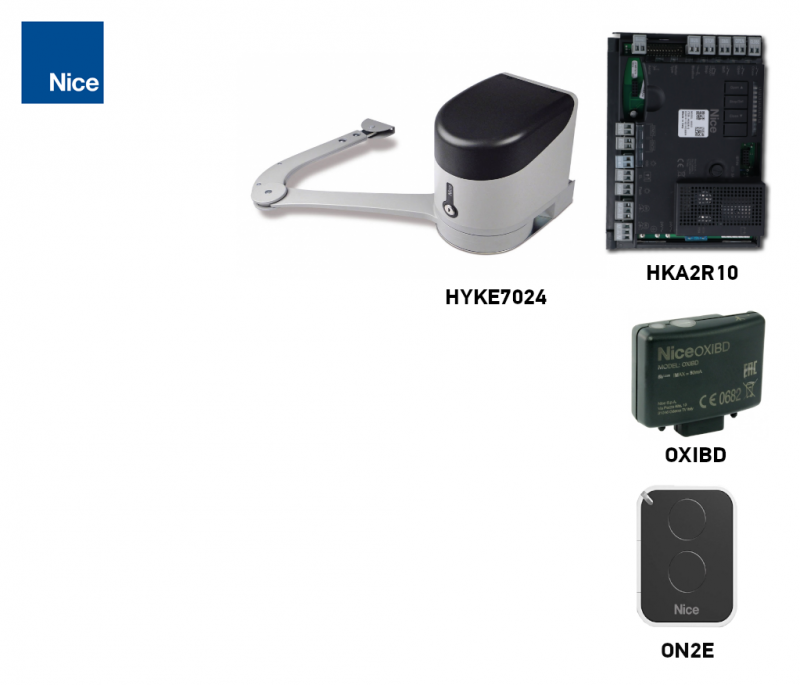

Komplektos ietilpst uztvērējs OXIBD un tālvadības pults ON2E. Versijā ar fotoceliņām ir iekļautas EPMB; versijā ar piederumiem — arī ELDC. Divi motori nepalielina vienas vērtnes pieļaujamo robežvērtību.
| Viena vērtne | Atsevišķa piedziņa | Divas vērtnes |
|---|---|---|
1 × HK7024. Viens HKA2R10 vadības bloks. | Atsevišķa HK7024 piedziņa
Viens motors. Ar vadības bloku. |
1 × HK7024 + 1 × HK7224. Viens HKA2R10 vadības bloks. |
Vērtnes garums, svars un vieta piedziņai

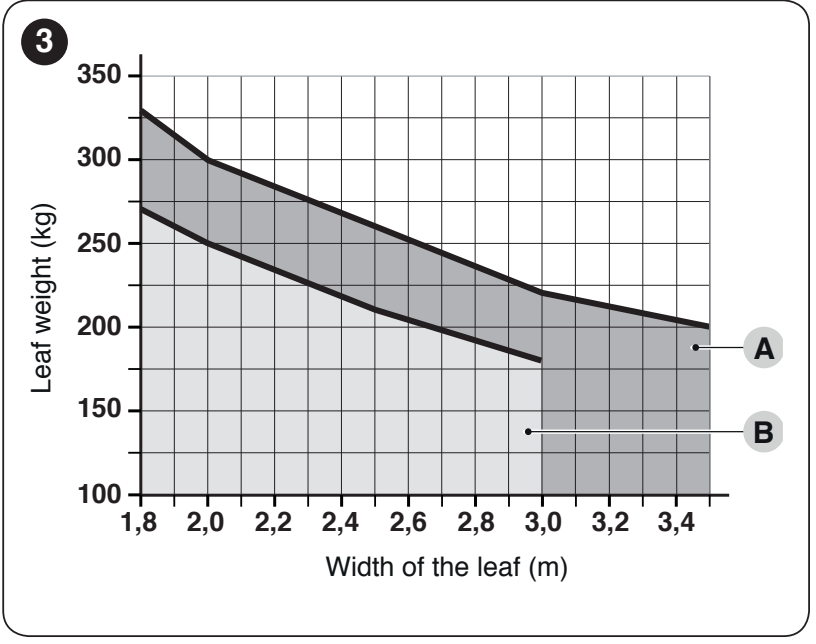

3,5 m un 330 kg ir atsevišķas maksimālās robežvērtības. Ar pilna garuma sviru pieļaujama 3,5 m gara vērtne, kuras svars nepārsniedz 200 kg, vai vērtne līdz 330 kg, ja tās garums nepārsniedz 1,8 m. Starpvērtības nosakiet diagrammā pēc vienas vērtnes garuma un svara.
A = pilna svira, B = saīsināta svira. Horizontālā ass norāda vērtnes garumu metros, vertikālā — tās svaru kilogramos. Saīsinātas sviras gadījumā izmantojiet apakšējo līkni B un atvēršanas leņķi, kas nepārsniedz 90°. Saīsinātai svirai nedrīkst piemērot pilna garuma sviras ierobežojumus.

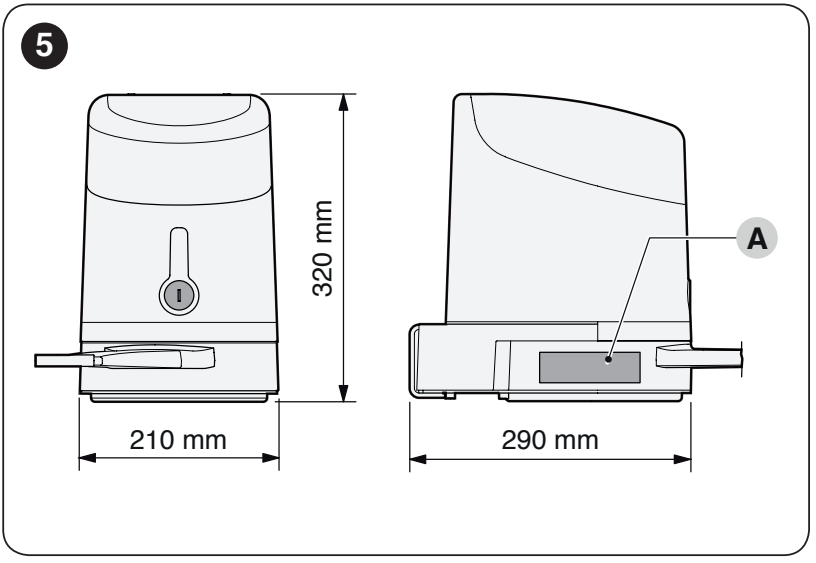

Pašas piedziņas uzstādīšanai nepieciešama vismaz 210 mm. Pārbaudiet visu sviras kustības trajektoriju un attālumu līdz sienai vai žogam; tālāk norādītie izmēri nosaka montāžas ģeometriju, nevis universālu statņa izmēru.
Kronšteinu un šarnīrveida sviras montāža
Montāža, elektriskais pieslēgums un pārbaudes jāveic kvalificētam tehniķim. Pirms darbu sākšanas atvienojiet elektrotīklu un, ja ir, arī akumulatoru. Vārtiem visā kustības trajektorijā jākustas brīvi, tie nedrīkst paši atvērties vai aizvērties, un to stiprinājumi nedrīkst elastīgi izliekties.
Motora montāžas kronšteinam jābūt horizontālam un nostiprinātam uz stingras pamatnes. Sviras kronšteinu nostipriniet pie vērtnes nesošā rāmja, nevis pie vājā pildījuma. Izvēlieties montāžas vietu tā, lai būtu droša piekļuve atslēgai un atbloķēšanas svirai. Montāžas vieta nedrīkst applūst; ja nepieciešams, uzstādiet piedziņu augstāk virs zemes. Kabeļu trasi ierīkojiet tā, lai ūdens un kondensāts neiekļūtu piedziņā.

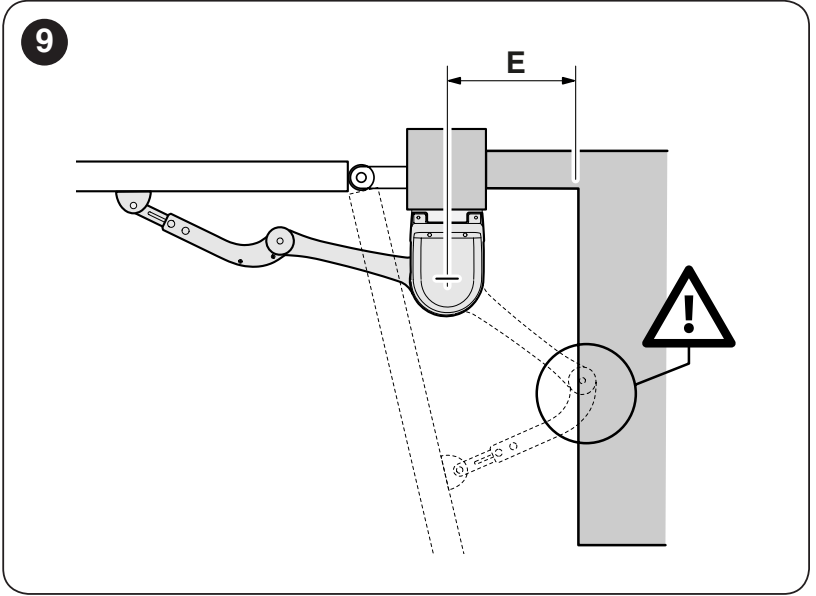

| E attālums | Sviras izvēle |
|---|---|
| E vismaz 650 mm | Pilna garuma svira; leņķi un A/B attālumus nosakiet pēc montāžas diagrammas. |
| E no 300 līdz 650 mm | Saīsināta svira; atvēršanas leņķis nedrīkst pārsniegt 90°, un vērtnes svaram piemērojama stingrāka diagramma. |
| E mazāk nekā 300 mm | Norādītā montāža nav pieļaujama. Izvēlieties citu novietojumu vai citu piemērotu risinājumu. |

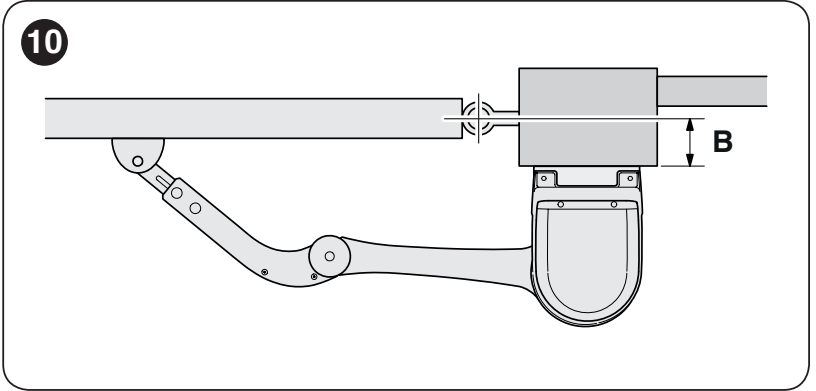

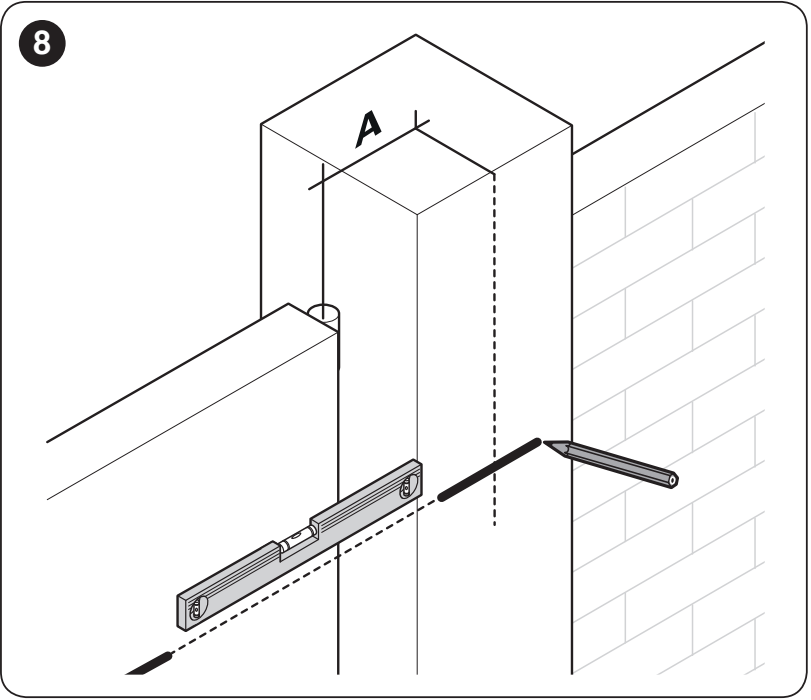

A ir piedziņas kronšteina novietojums attiecībā pret eņģes asi; B ir eņģes ass nobīde no montāžas virsmas saskaņā ar rasējumiem. Abas vērtības norādītas milimetros.
- Izmēriet B un izvēlieties vēlamo atvēršanas leņķi. Ar pilna garuma sviru maksimālais leņķis ir 110°.

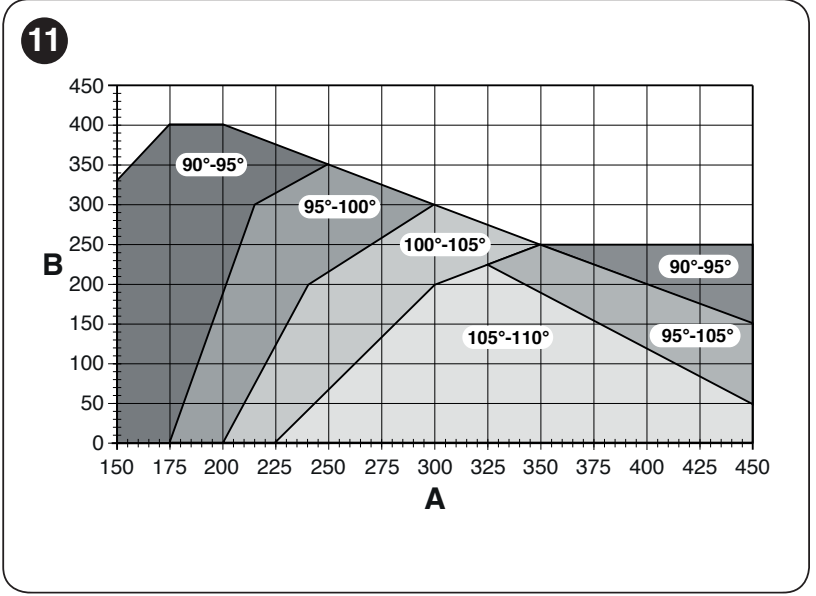

- Diagrammā no B vērtības novelciet horizontālu līniju līdz vēlamā leņķa zonai. No krustpunktiem nolasiet pieļaujamo A diapazonu. Piemēram, ja B = 200 mm un atvēršanas leņķis ir 110°, A ir aptuveni 300–345 mm.

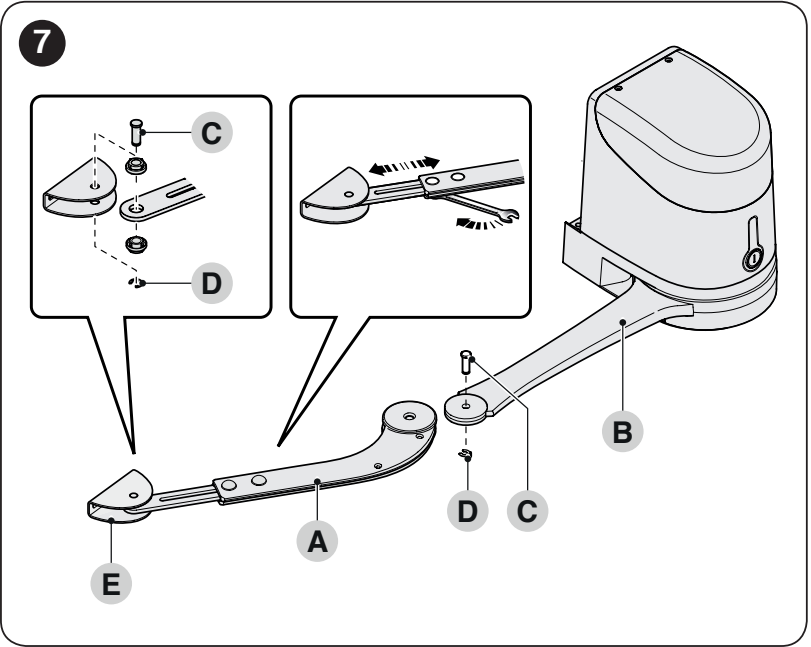

- Salieciet taisno un izliekto sviru ar tapām un sprostgredzeniem. Pēc uzstādīšanas motora un vārtu vērtnes kronšteiniem jāatrodas vienā horizontālā līmenī.

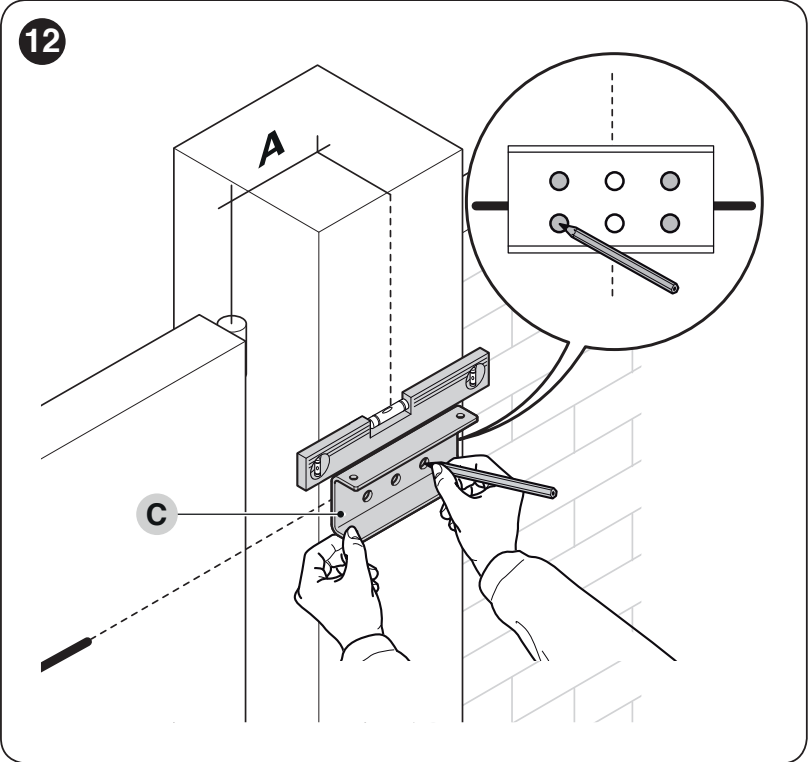

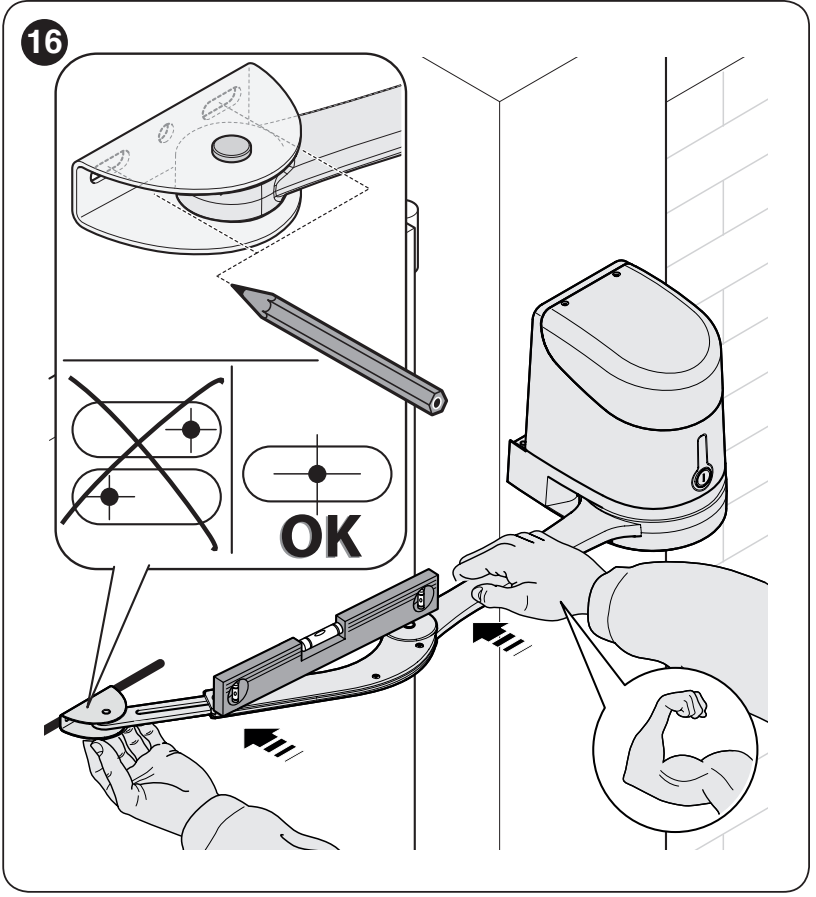

- Izmantojiet motora kronšteinu kā šablonu, atzīmējiet četras stiprinājuma vietas un nostipriniet kronšteinu ar piemērotiem enkuriem. Piestipriniet motoru pie kronšteina ar abām komplektā iekļautajām skrūvēm.
- Atbloķējiet motoru. Kad svira ir pilnībā izstiepta, nosakiet kronšteina novietojumu uz vārtu vērtnes, svirai esot pēc iespējas vairāk izvirzītai, tā, lai svira apstātos savā galējā stāvoklī. Uzstādiet kronšteinu horizontāli un nostipriniet tapu ar sprostgredzenu.
- Ar roku pārbaudiet visu kustības ceļu. Svira nedrīkst atsisties pret sienu, žogu vai vārtu vērtni, un tās kustība nedrīkst radīt neaizsargātas iespiešanas vai nogriešanas vietas. Pēc tam noregulējiet atdures un vēlreiz nobloķējiet motoru.

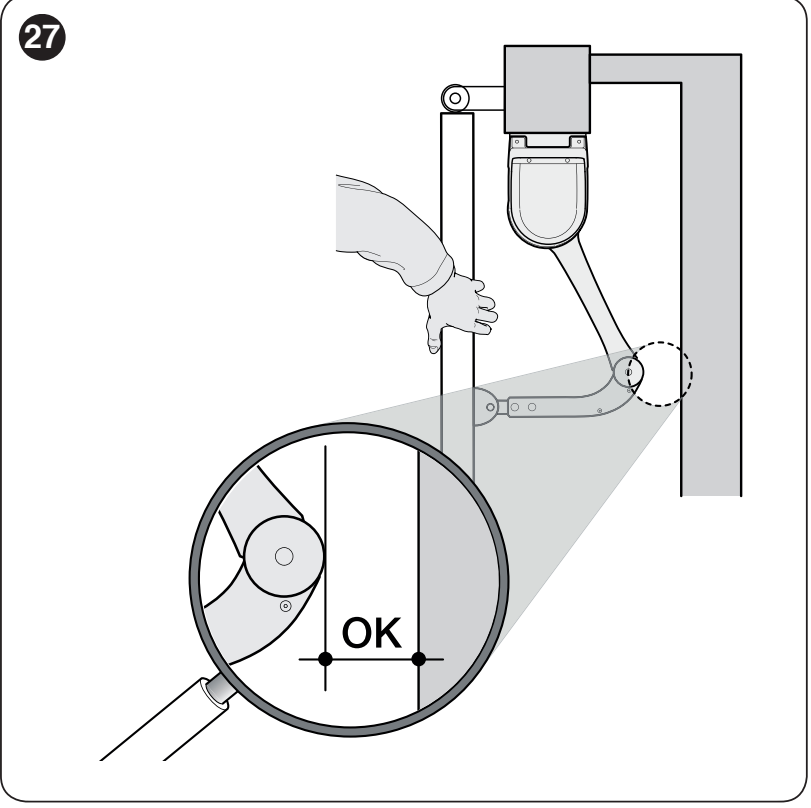

Uzstādīšana ar saīsinātu sviru
Ja svira ir saīsināta, montāžas diagrammā izvēlieties A no apgabala 90°–95°; vārtu vērtnes faktiskais atvērums nedrīkst pārsniegt 90°. Kronšteina novietojumu uz vārtu vērtnes nosaka, kad motors ir atbloķēts: piespiediet izliekto sviru pie aizvērtas vārtu vērtnes līdz tās galējam stāvoklim. Ievērojiet E vismaz 300 mm, atvērumu ne vairāk kā 90° un apakšējo ierobežojumu līkni. Pārbaudot atvēršanu ar roku, pieturiet kronšteinu pie vārtu vērtnes un pārliecinieties, ka saliektā svira vai tās savienojums neatsitas pret šķērsli. Piestipriniet kronšteinu tikai pēc tam, kad pārbaudīts viss kustības ceļš.
Atvēršanas un aizvēršanas mehāniskās atdures
- Atbloķējiet motoru un ar roku pārvietojiet vārtu vērtni vajadzīgajā atvērtajā pozīcijā.

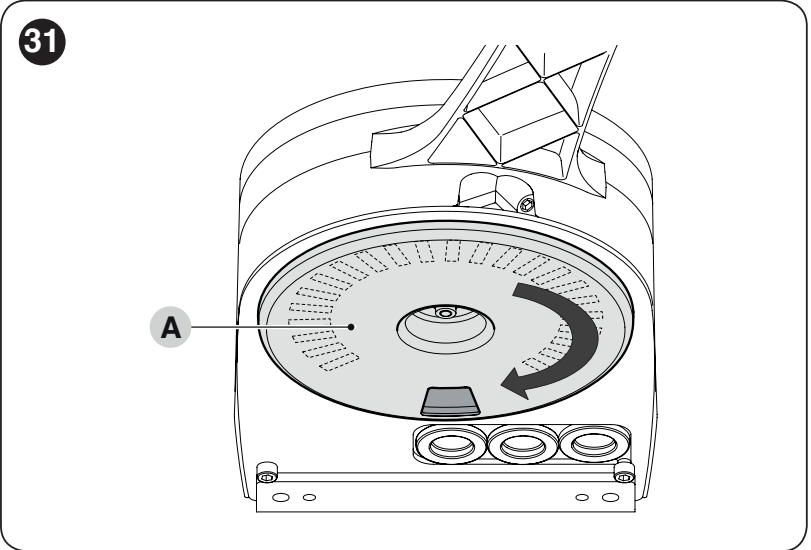

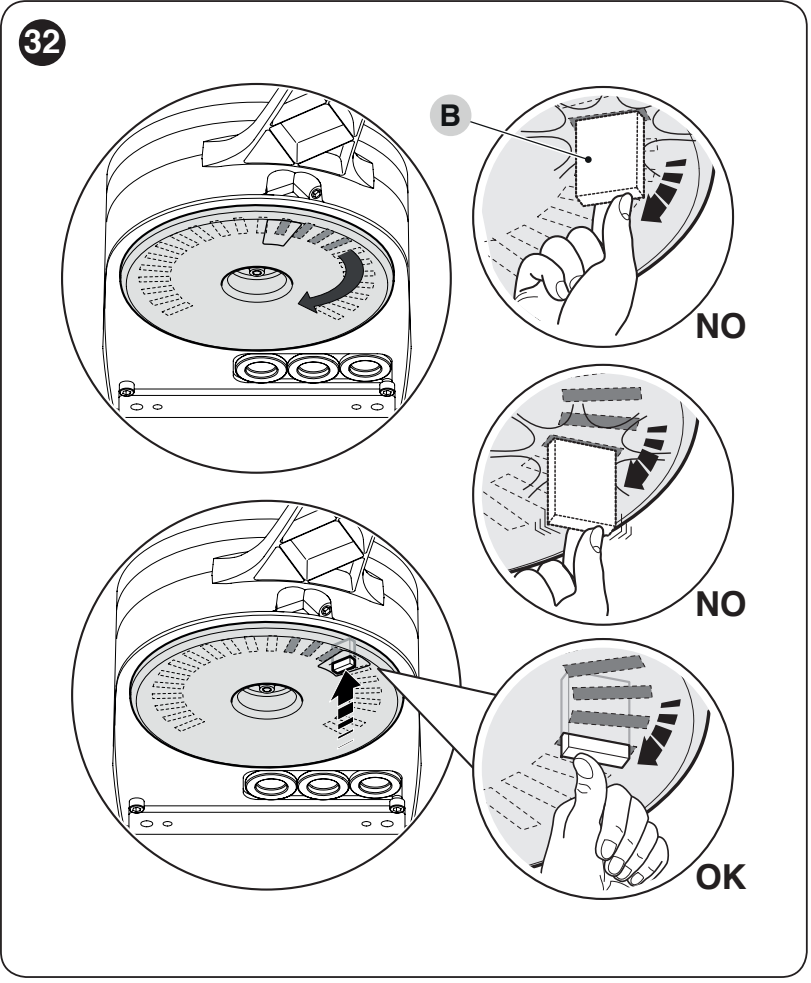

- Motora apakšpusē pagrieziet plastmasas disku A un novietojiet atveri zem sviras, kā parādīts attēlā.
- Ievietojiet atduri B tuvākajā piemērotajā pozīcijā. Tai pareizi jānofiksējas; salīdziniet marķējumu OK/NO.

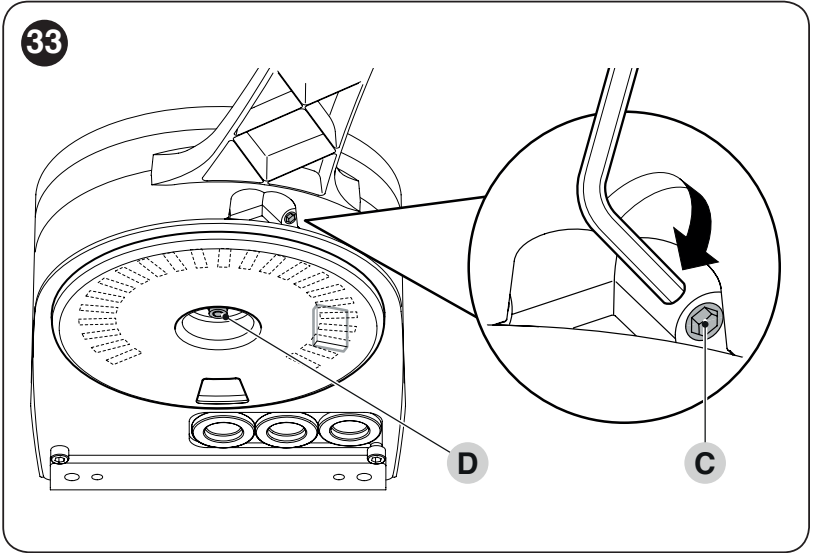

- Pagrieziet disku tā, lai atdure nevarētu izkrist. Precīzi noregulējiet ar regulēšanas skrūvi C.
- Ja vārtiem nav aizvēršanas atdures uz zemes, tādā pašā veidā noregulējiet arī aizvēršanas atduri. Visbeidzot cieši pievelciet uzgriezni D, lai disks nevarētu patvaļīgi pagriezties.
- Pēc atdurju pozīciju maiņas veiciet pozīciju atkārtotu apguvi un pārbaudes.
Manuāla atbloķēšana strāvas padeves pārtraukuma gadījumā
Pirms atbloķēšanas apturiet kustību un atvienojiet strāvas padevi. Pārliecinieties, ka vārtu vērtne nevar sākt kustēties patvaļīgi; vējā turiet to kontrolē.

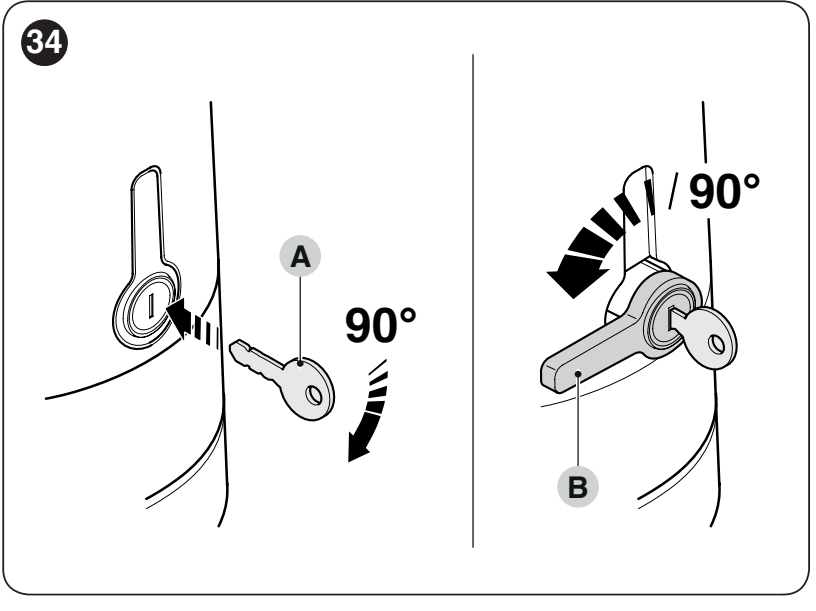

- Ievietojiet atslēgu A un pagrieziet to par 90° pulksteņrādītāja virzienā.
- Pagrieziet izvirzīto sviru B par 90° pretēji pulksteņrādītāja virzienam. Vārtu vērtni tagad var pārvietot ar roku.
- Lai atkal nobloķētu, novietojiet sviru vertikāli un iespiediet to ligzdā. Pagrieziet atslēgu par 90° pretēji pulksteņrādītāja virzienam un izņemiet to.
- Pēc sviras ievietošanas ar roku pavirziet vārtu vērtni dažus centimetrus atvēršanas virzienā, lai piedziņa pilnībā nobloķētos. Pirms elektriskas kustības pārliecinieties, ka svira ir pilnībā ievietota un piedziņa ir nobloķēta. Ja drošības sistēmā ir kļūme, nelietojiet vārtus, kamēr tās cēlonis nav novērsts.
Motoru un piederumu elektriskais pieslēgums
Pirms vāka atvēršanas atvienojiet 230 V elektrotīklu un rezerves akumulatoru. Elektrotīkla un aizsargzemējuma pieslēgšanu veic kvalificēts speciālists. Elektroinstalācijā jābūt ierīcei, kas nodrošina pilnīgu atvienošanu, un kabeļiem jābūt nostiprinātiem pret izraušanu.

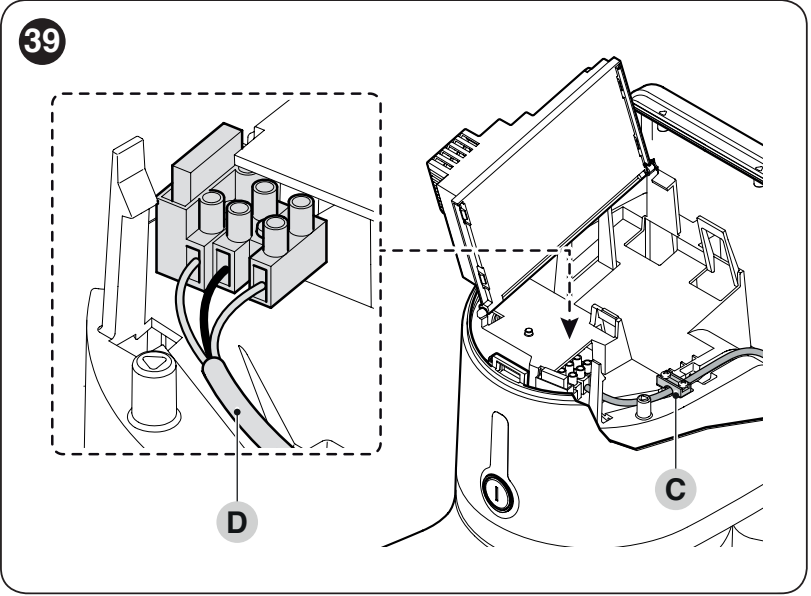

Atveriet HK7024 vāku, paceliet vadības bloku un izvadiet kabeļus caur apakšējo ievadu. Nostipriniet elektrotīkla kabeli ar kabeļa skavu. HK7224 saņem motora barošanu un atsevišķu enkodera kabeli no HK7024 vadības bloka.
| Kabelis | Šķērsgriezums un maksimālais garums |
|---|---|
| Elektrotīkls līdz HK7024 | 3 × 1,5 mm², līdz 30 m. Garākam pievadam — 3 × 2,5 mm²; aizsargzemējums automatizācijas iekārtai jāierīko saskaņā ar instalācijas projektu. |
| Otrais motors HK7224 | 3 × 1,5 mm², līdz 10 m. Divi darba vadi un aizsargvads atbilstoši motora spailēm. |
| Otrā motora enkodera kabelis | 2 × 1 mm², līdz 10 m. Motora un enkodera kabeļu vietā var izmantot vienu 5 × 1,5 mm² kabeli; atsevišķos vadus pieslēdziet attiecīgajām spailēm. |
| BlueBUS | 2 × 0,5 mm², līdz 20 m; virs 20 m, bet ne vairāk par 40 m — 2 × 1 mm². |
| Signāllampa | 2 × 0,5 mm², līdz 20 m. |
| Antena | Ekranēts RG58 kabelis, ne vairāk kā 20 m; ieteicamais garums — mazāk nekā 5 m. |
| OPEN/CLOSE slēdzis | Divi 2 × 0,5 mm² kabeļi vai viens 4 × 0,5 mm² kabelis, līdz 50 m. |
| Elektriskā slēdzene | 2 × 1 mm², līdz 6 m. |
M1, M2 un enkoderi
M2 ir vārtu vērtne, kas atveras pirmā; M1 aizveras pirmā. Vienas vērtnes komplektācijā tiek izmantota M2 izeja un atbilstošā ENC2 ieeja; M1 netiek izmantots. Ja ir divas vārtu vērtnes, katram motoram pievienojiet tam paredzēto enkoderu. Izmantojiet šai komplektācijai atbilstošu standarta HK7224 motoru.
Pieslēdziet motora spailēm darba vadus pie malējām spailēm, kas apzīmētas ar M; aizsargvads jāpievieno spailei ar zemējuma simbolu. Pievienojiet enkoderus attiecīgajiem spaiļu pāriem ENC1/ENC2 bez polaritātes ievērošanas. Lai koriģētu kustības virzienu, pēc strāvas padeves atvienošanas samainiet vietām tikai attiecīgā motora malējos darba vadus, nevis aizsargvadu.

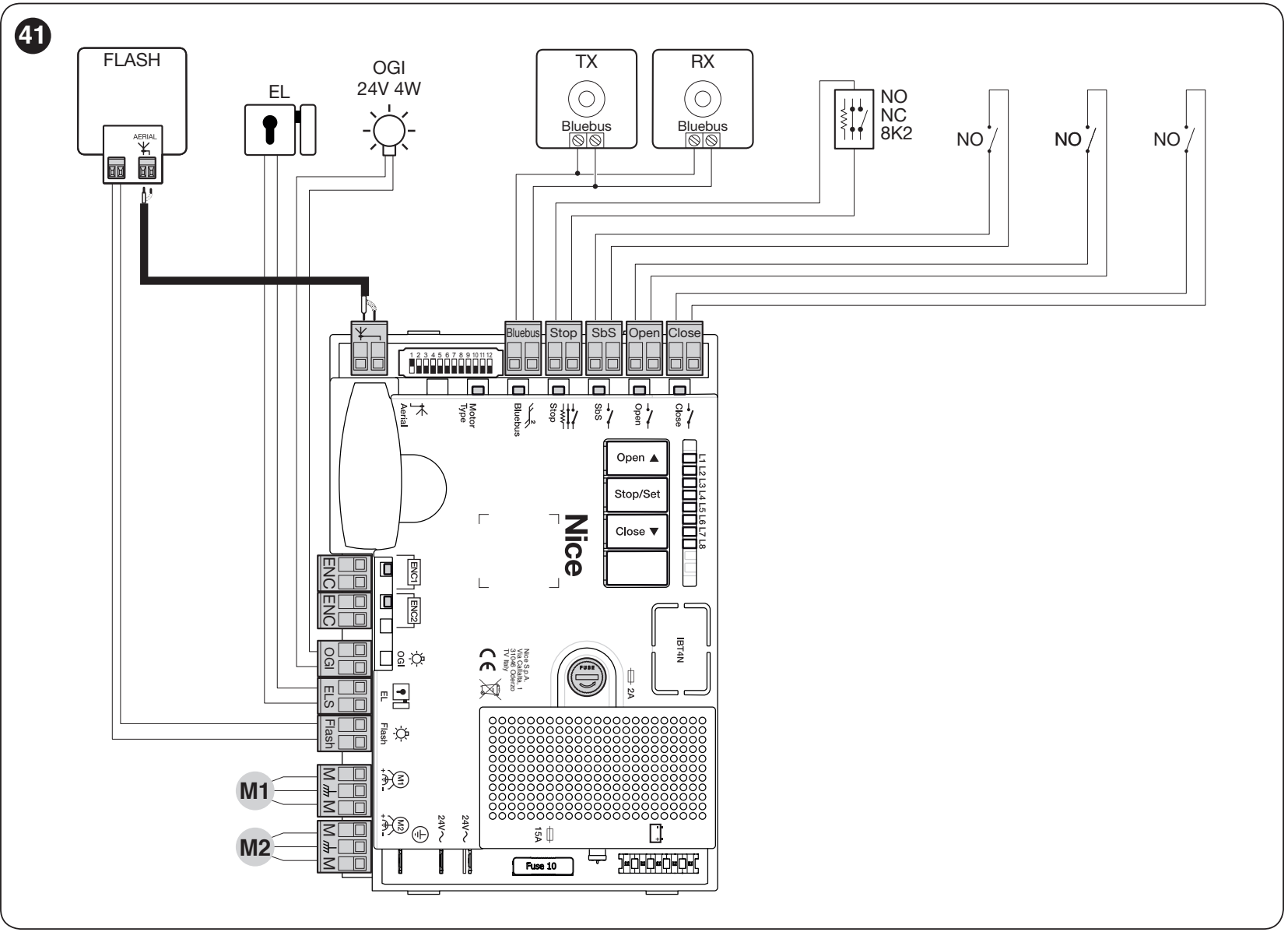

HKA2 vadības bloka shēma
Apzīmējumi:
- FLASH = signāllampa
- EL/ELS = elektriskā slēdzene
- OGI = atvērtu vārtu indikators
- TX/RX = fotoelementu raidītājs/uztvērējs
- NO = normāli atvērts kontakts
- NC = normāli aizvērts kontakts.
Shēmā parādītas ieejas un to funkcijas; aprīkojumu izvēlieties atbilstoši konkrētajai komplektācijai.

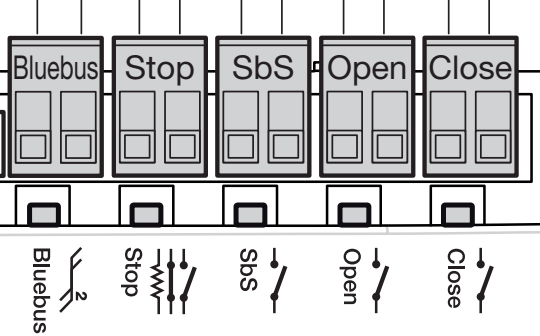

Piederumu spailes, spriegums un polaritāte
| Spaile | Funkcija un pieslēgums |
|---|---|
| Palīgbarošana | SbS (+) un STOP (−), 24 V DC, kopā ne vairāk kā 200 mA. Izmantojiet SbS spailes palīgbarošanas kontaktu kā plusu un STOP spailes palīgbarošanas kontaktu kā mīnusu. Pirms pieslēgšanas pārbaudiet atbilstošos kontaktus uz uzstādītās plates; visa komandas ieejas kontaktu pāra spailes nav barošanas izeja. Šī barošana paredzēta mazjaudas piederumiem, nevis motoram, signāllampai vai elektriskajai slēdzenei. |
| BlueBUS | Divi vadi gan saziņai, gan barošanai; bez polaritātes +/−. Ne vairāk kā 15 BlueBUS ierīces atkarībā no to enerģijas patēriņa. EPMB pieslēdz paralēli. |
| FLASH | Signāllampas funkcijai 12 V DC, ne vairāk kā 21 W; piemērota ELDC. Pievienojiet līdzstrāvas barošanu atbilstoši konkrēto spaiļu un ierīces marķējumam. Nepārņemiet polaritāti no blakus izejas; ja marķējums uz plates nav salasāms, pieslēgums jāpārbauda tehniķim. |
| ELS | 12 V AC, ne vairāk kā 15 VA elektriskajai slēdzenei; maiņstrāvas gadījumā plusu un mīnusu neatšķir. Ja L5 = ON, funkcija mainās uz apgaismojuma izeju 24 V DC (−30/+50 %), ne vairāk kā 4 W. Mainot funkciju, izvēlieties ierīci, kas paredzēta šim spriegumam, un ievērojiet tās līdzstrāvas polaritāti. |
| OGI | Atvērtu vārtu indikators 24 V DC (−30/+50 %), ne vairāk kā 4 W; iespējams vadīt nelielu releju. Ja L8 = ON, funkcija mainās uz apkopes indikatoru. Ja ierīcei ir noteikta līdzstrāvas polaritāte, pārbaudiet izejas marķējumu uz faktiskās plates. |
| SbS | Soli pa solim vadības komanda, izmantojot bezpotenciāla NO kontaktu, bez polaritātes. Nepievadiet ieejai ārēju spriegumu. |
| OPEN / CLOSE | Atvēršana / aizvēršana, izmantojot bezpotenciāla NO kontaktus, bez polaritātes. Ja L7 = ON, CLOSE var pārveidot par daļēju atvēršanu. |
| STOP | Ieeja NC, NO vai 8,2 kΩ atkarībā no apmācītās ierīces. Tā nav universāla barošanas spaiļu kopa; kontaktu pieslēgums ir aprakstīts zemāk. |
Papildu barošana un vadības kontakts ir dažādas funkcijas. Nepievienojiet piederumu barošanu caur abiem kontaktiem vienā SbS vai STOP pārī un, izmantojot barošanu, nesavienojiet pāri īsslēgumā. HKA2R10 papildu barošana ir pieejama arī tad, ja ir ieslēgts gaidstāves režīms.
STOP, drošības mala un vārtiņi vārtu vērtnē
Pēc apmācītā stāvokļa maiņas STOP nekavējoties aptur kustību un veic īsu kustības maiņu pretējā virzienā. Vairākus NO kontaktus pieslēdz paralēli, vairākus NC kontaktus — virknē. Rezistīvo drošības malu pieslēgumu projektējiet atbilstoši konkrētajai ierīcei; nekombinējiet tās ar nejauši izveidotu pārvienojumu.
Ja vārtu vērtnē ir vārtiņi, to kontroles kontaktam jānovērš elektriskā piedziņa, kad tie ir atvērti. Pēc katras STOP pieslēguma izmaiņas veiciet ierīču apmācību un drošības pārbaudes. Fototīkli un drošības mala aizsargā dažādas bīstamās zonas; viens automātiski neaizstāj otru.

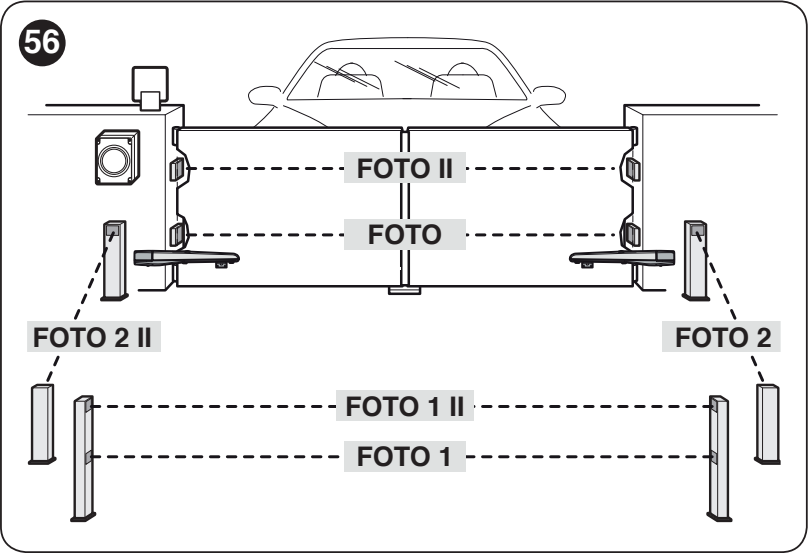

BlueBUS fototīkli
Fototīkla raidītājs TX un uztvērējs RX EPMB pievienojiet ar diviem vadiem pie BlueBUS bez polaritātes. Katram pārim TX un RX pusē jābūt iestatītai vienādai adresei, kas atšķiras no pārējo pāru adresēm. Pēc ierīces pievienošanas vai noņemšanas atkārtojiet apmācību.
| Adrese | Ko aizsargā un kā reaģē |
|---|---|
| PHOTO / PHOTO II | PHOTO aptuveni 50 cm augstumā, PHOTO II — aptuveni 100 cm augstumā; ārējie pāri. Aizveroties aptur kustību un maina tās virzienu. |
| PHOTO1 / PHOTO1 II | PHOTO1 aptuveni 50 cm augstumā, PHOTO1 II — aptuveni 100 cm augstumā; iekšējie pāri. Aizveroties aptur kustību un maina tās virzienu; atveroties aptur un atsāk kustību, kad gaismas stars atbrīvojas. |
| PHOTO2 / PHOTO2 II | Atvēršanās zonas aizsardzība. Atveroties aptur kustību un maina tās virzienu. |
| PHOTO3 | Šāds pieslēgums HYKE nav pieļaujams. |
Pārvienojumu novietojumam jāatbilst izvēlētajai funkcijai, nevis tikai fototīkla faktiskajai montāžas vietai. Pilnu adresēšanas un pieslēgšanas aprakstu skatiet arī EPMB kartē.
Vadības bloka pirmā iedarbināšana un pārbaude
Visas turpmāk minētās pogas un LED indikatori atrodas vadības blokā HK7024. HK7224 nav savas programmēšanas funkcijas. Pirms barošanas pieslēgšanas kabeļiem, gala atdurēm, pārsegiem un aizsargelementiem jābūt droši uzstādītiem.
- Novietojiet vārtu vērtnes aptuveni gājiena vidū, nofiksējiet motoru pārvadus un atbrīvojiet kustības zonu.
- Pēc barošanas pieslēgšanas LED indikatoram BlueBUS jāmirgo aptuveni reizi sekundē. Fototīklu TX un RX LED indikatoriem jāuzrāda barošana, bet bākugunij FLASH miera stāvoklī jābūt izslēgtai.
- Ja barošanas nav vai tā ir neparasta, izslēdziet bloku un pārbaudiet pieslēgumus un drošinātājus. Ja konstatēta problēma, neturpiniet apmācību.
- Pirms pozīciju apmācības izvēlieties pareizo motoru ar selektoru un veiciet ierīču apmācību.

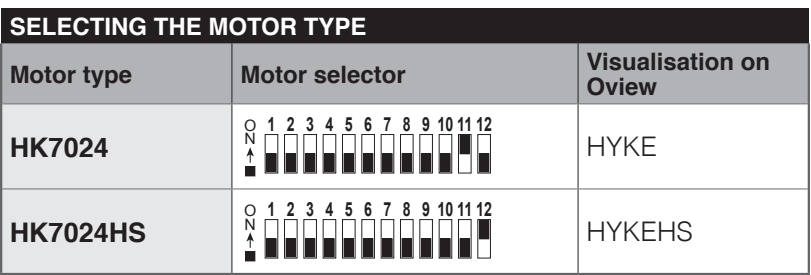

12 pozīciju motora tipa selektors
Standarta motoriem HK7024 + HK7224 iestatiet DIP 10 = ON, visas pārējās pozīcijas 1–9, 11 un 12 = OFF. Oview sistēmā tas atbilst apzīmējumam HYKE. Iestatiet selektoru, kad barošana ir atslēgta, un vienmēr pirms pozīciju apmācības. HYKE HS iestatījums šeit nav piemērojams.
BlueBUS un STOP ierīču apmācība
- Vienlaikus nospiediet un turiet Open ▲ + Stop/Set.
- Kad L1 un L2 sāk ātri mirgot (aptuveni pēc 3 sekundēm), atlaidiet abas pogas.
- Pagaidiet, līdz atpazīšana ir pabeigta. STOP indikatoram jādeg, bet L1/L2 indikatoriem jānodziest. L3/L4 indikatori var sākt mirgot, norādot, ka nepieciešama pozīciju apmācība.
- Apmācība nepieciešama arī tad, ja fototīkli nav pievienoti, un vienmēr pēc ierīces pievienošanas vai noņemšanas. Pēc tam atkārtojiet drošības pārbaudes.
Vārtu vērtņu pozīciju apmācība
Vispirms jāapmāca ierīces un pareizi jāiestata motora selektors. Mehāniskajām gala atdurēm jābūt stingri nostiprinātām, un spēkam jāatbilst vārtiem. Apmācības laikā uzraugiet abus motorus un visu kustības zonu.
Automātiskā apmācība

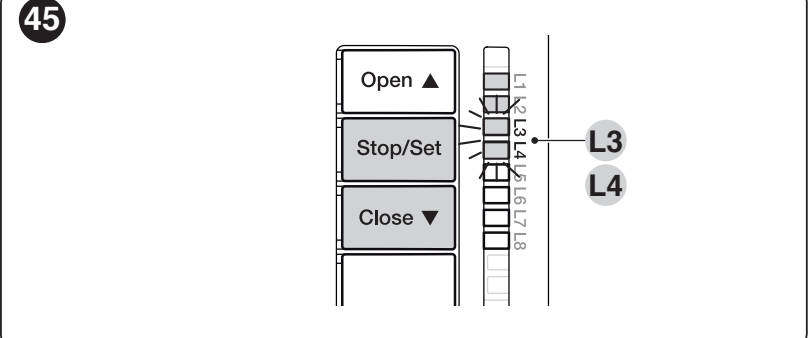

- Vienlaikus nospiediet un turiet Stop/Set + Close ▼.
- Kad L3 un L4 sāk ātri mirgot (aptuveni pēc 5 sekundēm), atlaidiet pogas.
- Bloks lēni aizver M1 līdz atdurei, lēni aizver M2 līdz atdurei, lēni atver M2 un M1 līdz atdurēm un visbeidzot ātri aizver abas vārtu vērtnes. Ja ir viens motors, tiek apmācīta tikai attiecīgā M2 vērtne.
- Par veiksmīgu pabeigšanu liecina L3 un L4 nodzišana. Pēc tam pārbaudiet vairākas parastas atvēršanas un aizvēršanas reizes.
- Ja kustības virziens vai secība ir nepareiza, pārtrauciet kustību ar pogu Open vai Close. Pirms remonta atvienojiet elektrotīklu un akumulatoru. Ja samainīti vietām M1/M2, samainiet arī to kodētājus; ja kustības virziens ir nepareizs, samainiet vietām attiecīgā motora ārējos darba vadus.
- Ja nostrādā fototīkls vai STOP, apmācība tiek pārtraukta un sāk mirgot L1. Pēc cēloņa novēršanas atkārtojiet procedūru no sākuma.
Manuālā apmācība un pozīciju nozīme
Manuālā apmācība ļauj iestatīt pozīcijas atsevišķi. Īsi nospiežot Open/Close, pārslēdz LED indikatorus; turot pogu nospiestu, motors kustas. Pozīcija 0 ir aizvēršanas atdure, pozīcija 1 — atvēršanas atdure, bet A — vēlamā atvēršanas apturēšanas pozīcija starp tām.

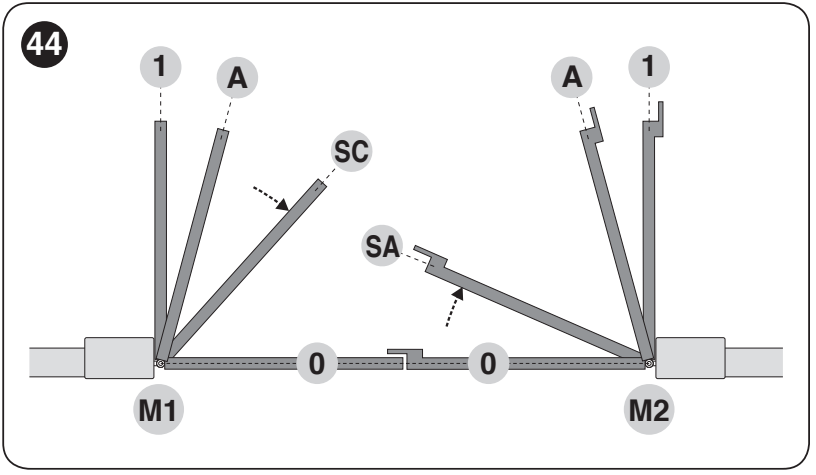

| LED indikators — pozīcija | Kas tiek saglabāts |
|---|---|
| L1 — 0/M1 | Vērtnes M1 pilnīga aizvēršana līdz mehāniskajai atdurei. |
| L2 – 0/M2 | M2 spārna pilnīga aizvēršana pie mehāniskā atdura. |
| L3 – SA/M2 | Pārvietošanās aizvēršanas laikā: pēc šīs pozīcijas sasniegšanas M2 var sākt atvērt M1. |
| L4 – A/M1 | Vēlamā M1 atvēršanās apturēšanas pozīcija. |
| L5 – A/M2 | Vēlamā M2 atvēršanās apturēšanas pozīcija. |
| L6 – SC/M1 | Pārvietošanās aizvēršanas laikā: pēc šīs pozīcijas sasniegšanas M1 var sākt aizvērt M2. |
| L7 – 1/M1 | M1 pilnīga atvēršana pie mehāniskā atdura. |
| L8 – 1/M2 | M2 pilnīga atvēršana pie mehāniskā atdura. |
- Nospiediet Stop/Set + Close un atlaidiet, tiklīdz sāk mirgot L1, aptuveni pēc 3 sekundēm. Manuālai iestatīšanai negaidiet L3/L4, kas aktivizē automātisko iestatīšanu.
- Turot nospiestu Open vai Close, pārvietojiet izvēlēto motoru vajadzīgajā pozīcijā. Atlaidiet pogu, kad vēlaties apturēt kustību.
- Lai saglabātu, turiet Stop/Set nospiestu vismaz 3 sekundes. Turot pogu nospiestu, attiecīgā LED aptuveni pēc 2 sekundēm iedegsies nepārtraukti. Atlaidiet pogu tikai pēc vismaz 3 sekundēm; pēc tam sāks mirgot nākamā LED.
- Turpiniet līdz L8. Starp pogu nospiešanām ievērojiet mazāk nekā 10 sekunžu pārtraukumu; ilgāks pārtraukums pārtrauks procedūru, saglabājot līdz tam veiktās izmaiņas.
Ja ir viens M2 motors: Neizmantotās pozīcijas L1 un L7 apstipriniet, turot Stop/Set nospiestu vismaz 3 sekundes. Izlaidiet L3, L4 un L6, īsi nospiežot Open/Close. Saglabājiet pozīcijas L2, L5 un L8 faktiskajam M2 spārnam.
Jaukta iestatīšana
Vispirms veiciet automātisko iestatīšanu. Pēc tam ieejiet manuālajā režīmā, nospiežot Stop/Set + Close, un atlaidiet, kad mirgo L1. Ar īsu Open/Close nospiešanu izvēlieties pozīciju, noregulējiet to ar kustību un saglabājiet tāpat kā manuālajā iestatīšanā. Šādi tiek regulētas pozīcijas A, SA un SC; galējās pozīcijas 0 un 1 atstājiet iestatītas, izmantojot atdures. Lai beigtu procedūru, pārslēdziet mirgojošo LED uz nākamo pēc L8.
Pārbaudes pirms nodošanas
- Pēc visu barošanas avotu atvienošanas atbloķējiet motoru un pārbaudiet manuālu kustību visā gājiena garumā. Pārbaudes laikā ražotājs nosaka maksimālo spēku 390 N manuālai pārvietošanai; šis rādītājs neaizstāj piedziņas izvēli un trieciena spēka mērīšanu.
- Pēc vārtu nofiksēšanas un barošanas atjaunošanas pārbaudiet atvēršanu, aizvēršanu, apturēšanu, palēnināšanu un pareizu spārnu pārklāšanos.
- Pārbaudiet katru fotoelementu, drošības malu un vārtiņu kontroles kontaktu atsevišķi. Novērsiet visus iesprūšanas un saspiešanas riskus sviru zonā.
- Tehniķim jāpārbauda spēki, jānodod lietošanas instrukcija, atbloķēšanas procedūra un apkopes plāns. Lietojiet vārtus tikai pēc sekmīgas pārbaužu pabeigšanas.
HKA2R10 vadības bloka iestatījumi
Open ▲ izvēlas vai atver, Stop/Set aptur un apstiprina, Close ▼ izvēlas vai aizver. Ceturtā poga netiek izmantota. Turot Stop/Set nospiestu ilgāk par 5 sekundēm, tiek atvērta programmēšana, un sāk mirgot L1.
I līmenis – funkciju ieslēgšana un izslēgšana
- Turiet Stop/Set nospiestu, līdz sāk mirgot L1, un atlaidiet.
- Ar Open/Close izvēlieties vajadzīgās funkcijas LED. Īsi nospiežot Stop/Set, mainiet stāvokli: īsi mirgo = OFF, ilgi mirgo = ON.
- Lai izvēlētos un mainītu nākamo funkciju, atkārtojiet šo darbību. Lai saglabātu un izietu, 10 sekundes nespiediet nevienu pogu.
| LED – funkcija un nozīme | Stāvoklis |
|---|---|
| L1 – Automātiskā aizvēršana ON: pēc atvēršanas vārti aizveras pēc iestatītā pauzes laika. OFF: pusautomātiska darbība. Rūpnīcā iestatītais pauzes laiks ir 30 s. | ON / OFF Rūpnīcas iestatījums: OFF |
| L2 – Aizvēršana pēc fotoelementa nostrādes ON: ja ir ieslēgta automātiskā aizvēršana, fotoelementa nostrāde saīsina pauzi līdz 5 s. Ja automātiskā aizvēršana ir izslēgta, fotoelementa nostrāde aktivizē aizvēršanu pēc iestatītā pauzes laika. | ON / OFF Rūpnīcas iestatījums: OFF |
| L3 – Vienmēr aizvērt ON: ja vārti ir atvērti, pēc elektrības padeves atjaunošanas vadības bloks pēc 10 s sāks aizvēršanu, pirms tam 5 s mirgojot. OFF: pēc elektrības padeves atjaunošanas vārti paši nesāks kustību. | ON / OFF Rūpnīcas iestatījums: OFF |
| L4 – Visu funkciju gaidstāve ON: aptuveni 1 minūti pēc kustības tiek izslēgts BlueBUS un lielākā daļa LED; komanda atjauno darbību ar nelielu aizkavi. OFF: šis enerģijas taupīšanas režīms ir izslēgts. Papildu barošana SbS/STOP pie R10 joprojām ir pieejama. | ON / OFF Rūpnīcas iestatījums: OFF |
| L5 – ELS kā apgaismojums ON: ELS izeja darbojas kā apgaismojums ar 24 V DC (−30/+50 %), maks. 4 W. OFF: ELS vada elektrisko slēdzeni ar 12 V AC, maks. 15 VA. Izvēlētajai funkcijai pielāgojiet aprīkojumu un pieslēgumu. | ON / OFF Rūpnīcas iestatījums: OFF |
| L6 – Iepriekšēja mirgošana ON: bākuguns sāk mirgot 3 s pirms kustības. OFF: tā sāk mirgot vienlaikus ar kustību. | ON / OFF Rūpnīcas iestatījums: OFF |
| L7 – CLOSE kā daļēja atvēršana ON: CLOSE ieeja dod komandu daļējai atvēršanai 1. OFF: dod aizvēršanas komandu. | ON / OFF Rūpnīcas iestatījums: OFF |
| L8 – OGI kā apkopes indikators ON: OGI signalizē par nepieciešamu apkopi. OFF: OGI signalizē, ka vārti ir atvērti. Ierobežojumu iestata II līmeņa/L7 parametrs. | ON / OFF Rūpnīcas iestatījums: OFF |
II līmenis – regulējamie parametri
- Turiet Stop/Set nospiestu, līdz sāk mirgot L1, un atlaidiet.
- Ar Open/Close izvēlieties vajadzīgā parametra ieejas LED.
- Turiet Stop/Set nospiestu. Pēc aptuveni 3 s iedegsies pašreizējā iestatījuma vērtības LED. Joprojām turot Stop/Set nospiestu, pārvietojiet to ar pogu Open vai Close.
- Atlaidiet Stop/Set. Lai saglabātu un izietu, 10 sekundes nespiediet nevienu pogu.
Treknrakstā norādīta HKA2R10 rūpnīcas vērtība. Ieejas LED apzīmē parametru; vērtības LED apzīmē tā vērtību. Vienāds LED numurs abās kolonnās ne vienmēr nozīmē vienu un to pašu.
| Ieejas LED – nosaukums un apraksts | Iestatījumu LED – vērtība |
|---|---|
| L1 – Pauzes laiks Laiks līdz automātiskai aizvēršanai; darbojas tikai tad, ja aizvēršana ir ieslēgta. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Soļu režīms SbS secība un saistītās komandas; L4, L5, L7 un L8 maina arī OPEN/CLOSE darbību. | L1 – Atvērt – stop – aizvērt – stop L2 – Atvērt – stop – aizvērt – atvērt L3 – Atvērt – aizvērt – atvērt – aizvērt L4 – Dzīvojamo ēku režīms: atvēršanas laikā SbS/OPEN komanda nedarbojas, CLOSE maina kustības virzienu uz aizvēršanu; aizvēršanas laikā SbS/OPEN maina virzienu uz atvēršanu, CLOSE nedarbojas. L5 – Dzīvojamo ēku režīms 2: reakcijas tādas pašas kā L4; komandas turēšana ilgāk par 2 s izraisa STOP. L6 – 2. soļu režīms: komanda, kas ilgst mazāk par 2 s, izraisa daļēju atvēršanu. L7 – Komandas turēšana: kustība notiek tikai tik ilgi, kamēr tiek turēta komanda; pēc atlaišanas tā apstājas. L8 – Pusautomātiska atvēršana, aizvēršana tikai tad, ja tiek turēta komanda. |
| L3 – Motoru ātrums Parastās kustības ātrums; pēc izmaiņām pārbaudiet drošību, spēkus un palēnināšanu. | L1 – Ļoti lēns L2 – Lēns L3 – Vidējs L4 – Ātrs L5 – Ļoti ātrs L6 – Maksimāls L7 – Atveras ātri, aizveras lēni L8 – Atveras ar maksimālo ātrumu, aizveras ar vidēju ātrumu |
| L4 – Atslogošana pēc aizvēršanas Īsa kustība pretējā virzienā atbrīvo atlikušo spiedienu, nodrošina pareizu aizvēršanu un atvieglo manuālu atbloķēšanu. | L1 – Bez atslogošanas L2 – 1. līmenis – minimums, aptuveni 100 ms L3 – 2. līmenis L4 – 3. līmenis L5 – 4. līmenis L6 – 5. līmenis L7 – 6. līmenis L8 – 7. līmenis – maksimums, aptuveni 800 ms |
| L5 – Motoru jauda Abu motoru jauda. Lielāka vērtība neaizstāj berzes novēršanu; pēc izmaiņām jāpārbauda trieciena spēki. | L1 – 1. līmenis – minimums L2 – 2. līmenis L3 – 3. līmenis L4 – 4. līmenis L5 – 5. līmenis L6 – 6. līmenis L7 – 7. līmenis L8 – 8. līmenis – maksimums |
| L6 – Gājēju un daļēja atvēršana Gājēju atvēršanas režīmā kustas M2. Ja ir abi vārti, daļas attiecas uz mazāko no to ieprogrammētajiem atvēršanas leņķiem. | L1 – Gājēju režīms 1 – M2 līdz 1/4 L2 – Gājēju režīms 2 – M2 līdz 1/2 L3 – Gājēju režīms 3 – M2 līdz 3/4 L4 – Gājēju režīms 4 – pilnībā atvērt M2 L5 – Daļēja atvēršana 1 – abi vārti līdz 1/4 no mazākā leņķa L6 – Daļēja atvēršana 2 – abi vārti līdz 1/2 no mazākā leņķa L7 – Daļēja atvēršana 3 – abi vārti līdz 3/4 no mazākā leņķa L8 – Daļēja atvēršana 4 – abi vārti līdz mazākajam ieprogrammētajam leņķim |
| L7 – Apkopes atgādinājums Manervu skaits līdz atgādinājumam. Tas neaizstāj regulāru apkopes intervālu. | L1 – 500 L2 – 1 000 L3 – 1 500 L4 – 2 500 L5 – 5 000 L6 – 10 000 L7 – 15 000 L8 – 20 000 |
| L8 – Kļūdu vēsture Parāda pēdējo astoņu manevru rezultātus. Pēc izvēles saskaitiet BlueBUS mirgojumus un izmantojiet diagnostikas tabulu. | L1 – 1. manevrs – jaunākais L2 – 2. manevrs L3 – 3. manevrs L4 – 4. manevrs L5 – 5. manevrs L6 – 6. manevrs L7 – 7. manevrs L8 – 8. manevrs – vecākais |
Pēc jaudas, ātruma vai pozīciju izmaiņām pārbaudiet visu kustības ceļu, fotoelementus, STOP un trieciena spēkus. Automātiskajai aizvēršanai jāatbilst konkrēto vārtu aizsardzībai un lietojumam.
Radio uztvērējs un tālvadības pultis
Radio uztvērēju ievieto savienotājā SM uz vadības bloka HK7024. Pirms tā ievietošanas vai izņemšanas atvienojiet visus barošanas avotus. HK7224 nav nepieciešams atsevišķs radio uztvērējs.
Pašreizējās komplektācijās izmanto NICE OXIBD un ON2E. OXIBD atbalsta arī saderīgas divvirzienu tālvadības pultis; MYGO4 ir parasta tālvadības pults ar mainīgo kodu. Vecāka uztvērēja gadījumā izvēlieties raidītāju atbilstoši tā kodēšanas sistēmai.
| Uztvērēja izeja | Komanda HYKE ierīcei |
|---|---|
| 1 | SbS – soļu režīms atbilstoši parametram II/L2. |
| 2 | Daļēja atvēršana 1 atbilstoši parametram II/L6; rūpnīcas iestatījums – pilnībā atvērt M2. |
| 3 | OPEN – atvēršana. |
| 4 | CLOSE – aizvēršana. |
I režīmā tiek saglabāta visa tālvadības pults, II režīmā — atsevišķa pults poga, kas piešķirta izvēlētajai komandai. Saglabāšana un dzēšana tiek veikta ar uztvērēja pogu, nevis atiestatot plati. Precīza pogu nospiešanas secība, laika intervāli un apstiprinājumi norādīti NICE tālvadības pulšu sapārošanas instrukcijā un OXIBD kartē. Paplašinātajā režīmā var būt vairāk komandu; izvēlieties komandas numuru atbilstoši uztvērējam.
Rezerves akumulators un vadības bloka paaudze
Rezerves akumulators ievietojams tam paredzētajā vietā HK7024 blokā. Viens saderīgs akumulators nodrošina barošanu visai sistēmai, izmantojot tā vadības bloku; to nepievieno atsevišķi pie HK7224 motora spailēm.
| Uzstādīšana | Pareizā izvēle |
|---|---|
| HKA2R10 | Vecākā versijā izmanto PS124. Pašreizējā PSS124 pievieno ar kabeli, kas paredzēts vecākam saderīgam vadības blokam; PSS124 komplektācijā iekļauti kabeļi gan R10, gan R30 ierīcei. |
| Jaunāks vadības bloks | PSS124 ar atbilstošu savienotāju. Vecākajam PS124 nepieciešams CABLA11 adapteris un jābūt izslēgtam Standby režīmam; pieslēgumu izvēlieties atbilstoši faktiskās plates marķējumam. |
- Atvienojiet elektrotīkla barošanu un, ja ir, arī sākotnējo akumulatoru. Noņemiet vāku un paceliet vadības bloku.
- Ievietojiet akumulatoru tam paredzētajā vietā un izmantojiet attiecīgās paaudzes ierīcei piemērotu kabeli. Nesajauciet savienotāju ar motora izeju.
- Pievienojiet akumulatoru elektriski tikai pēc montāžas un programmēšanas pabeigšanas. Pārbaudiet darbību, kad tīkla barošana ir izslēgta, un pēc tam atjaunojiet barošanu, lai akumulatoru uzlādētu.
Manevru skaits strāvas padeves pārtraukuma laikā ir atkarīgs no akumulatora stāvokļa, temperatūras un slodzes. Akumulators neaizstāj pieejamo manuālo atbloķēšanu. Solemyo saules enerģijas barošanu nodrošina, izmantojot saderīgā bloka tam paredzēto barošanas ieeju; tīkla barošanu un saules enerģijas avotu nedrīkst pieslēgt vienlaikus.
Diagnostika un problēmu novēršana
Kustības laikā bākuguns regulāri mirgo. Kļūmes gadījumā tā izdala īsu mirgojumu sēriju, ietur aptuveni 1 s pauzi un atkārto to pašu sēriju. Nosakiet īso mirgojumu skaitu pirms atiestatīšanas vai iestatījumu maiņas.
| Mirgojumu skaits | Iemesls un turpmākā rīcība |
|---|---|
| 1 | BlueBUS — trūkst ierīces vai ir mainīta tās konfigurācija. Pārbaudiet vadojumu un adresāciju; pēc izmaiņām veiciet ierīču apmācīšanu. |
| 2 | Fotoelements bloķē kustību. Novērsiet šķērsli, notīriet pārsegus un pārbaudiet TX/RX iestatījumus. Fotoelementi. |
| 3 | Pretestība kustībai vai spēka ierobežojuma aktivizēšanās. Pārbaudiet vērtni, eņģes un sviru; nepalieliniet spēku, nenovēršot iemeslu un neveicot jaunas pārbaudes. |
| 4 | STOP aktivizēšanās. Pārbaudiet drošības malu, vārtiņu kontaktu un ieejas apgūto stāvokli. STOP pieslēgums. |
| 5 | Bloka iekšējie parametri. Uzgaidiet vismaz 30 s, izmēģiniet komandu un, ja nepieciešams, atjaunojiet barošanu. Ja kļūme atkārtojas, nepieciešama apkope. |
| 6 | Pārsniegts secīgu manevru skaits vai manevru skaita stundas limits. Ļaujiet piedziņai dažas minūtes atdzist un samaziniet lietošanas biežumu. |
| 7 | Elektriska kļūme. Uzgaidiet vismaz 30 s un, ja nepieciešams, atjaunojiet barošanu; atkārtota kļūme jānovērš tehniķim. |
| 8 | Pastāvīgi aktīva komanda neļauj izpildīt turpmākas komandas. Pārbaudiet pogu, slēdzi un, ja tāds ir, taimeri. |
| 9 | Mehānisms ir bloķēts ar elektronisko automatizācijas apturēšanas komandu. Izmantojiet attiecīgo komandu “Atbloķēt automatizāciju”; tā nav mehāniskā atbloķēšanas svira. |
| 10 | Enkodētājs ir konstatējis šķērsli vai pārmērīgu berzi. Pārbaudiet mehānismu, enkodētāja piesaisti un vadojumu. M1/M2 un ENC1/ENC2. |
LED pārbaude uz plates
| LED | Pareizais stāvoklis vai turpmākā rīcība |
|---|---|
| BlueBUS | Aptuveni 1 zaļš mirgojums/s = normāla darbība. Kad ir ieslēgts Standby režīms, indikators mirgo lēnāk; pēc komandas tiek atjaunota normāla darbība. Divi ātri mirgojumi = mainījies ieejas stāvoklis. Ja indikators nedeg, pārbaudiet barošanu un drošinātājus; pastāvīgu gaismu vai sarkanu mirgojumu sēriju novērsiet, vadoties pēc diagnostikas. |
| STOP | Deg = apgūts drošais stāvoklis. Nedeg = aktivizēta ieeja vai mainījies tās stāvoklis. |
| SbS / OPEN / CLOSE | Miera stāvoklī nedeg, bet iedegas aktīvas komandas laikā. Pastāvīgi degoša LED var norādīt uz nospiestu pogu vai bojātu kontaktu. |
| L1/L2 lēni mirgo | Pieprasījums veikt ierīču apmācīšanu. |
| L3/L4 lēni mirgo | Pieprasījums veikt pozīciju apmācīšanu. |
Ja motors darbojas, bet vērtne nekustas, pārbaudiet, vai atbloķēšanas svira ir pilnībā nofiksēta. Ja HK7224 nereaģē vai kustas nepareizi, pārbaudiet tā M1/M2 izeju un atbilstošo enkodētāju HK7024 blokā. Pirms drošinātāja nomaiņas vispirms novērsiet kļūmes cēloni; izmantojiet tāda paša tipa un nomināla drošinātāju.
Vadības bloka iestatījumu dzēšana
Atiestatīšana dzēsīs HKA2 pielāgotos iestatījumus. Tā nav tālvadības pults savienošana pārī un arī ne atsevišķā uztvērēja radio atmiņas dzēšana.
- Blokā HK7024 nospiediet un turiet Open ▲ + Close ▼, līdz L1 un L2 sāk mirgot.
- Atlaidiet abas pogas.
- Pēc atiestatīšanas vēlreiz pārbaudiet selektoru, apmāciet ierīces un pozīcijas, iestatiet funkcijas un veiciet drošības pārbaudes.
Apkope un droša lietošana
Ieplānojiet profesionālu pārbaudi ne vēlāk kā pēc 6 mēnešiem vai 20 000 manevriem kopš iepriekšējās pārbaudes, atkarībā no tā, kurš termiņš pienāk pirmais. Intensīvas vai nelabvēlīgas ekspluatācijas apstākļos izvēlieties īsāku intervālu.
- Pirms apkopes atvienojiet elektrotīkla barošanu, akumulatoru un citus barošanas avotus.
- Pārbaudiet kronšteinu, skrūvju, tapu, fiksējošo gredzenu, sviru, atduru, vāka un kabeļu ievadu stiprinājumu. Nomainiet bojātās vai nodilušās detaļas.
- Pārbaudiet, vai vērtni var viegli pārvietot manuāli, vai atbloķēšana nofiksējas un vai darbojas visi fotoelementi, drošības malas un vārtiņu kontakti.
- Vārtu kustības laikā neieejiet to darbības zonā un nepieskarieties svirām. Glabājiet tālvadības pultis bērniem nepieejamā vietā.
- Lietotājs var notīrīt fotoelementu pārsegus un netīrumus no vārtu kustības zonas. Mehāniska vai elektriska bojājuma gadījumā nelietojiet piedziņu un sazinieties ar servisu.
Aptuvenais kalpošanas ilgums

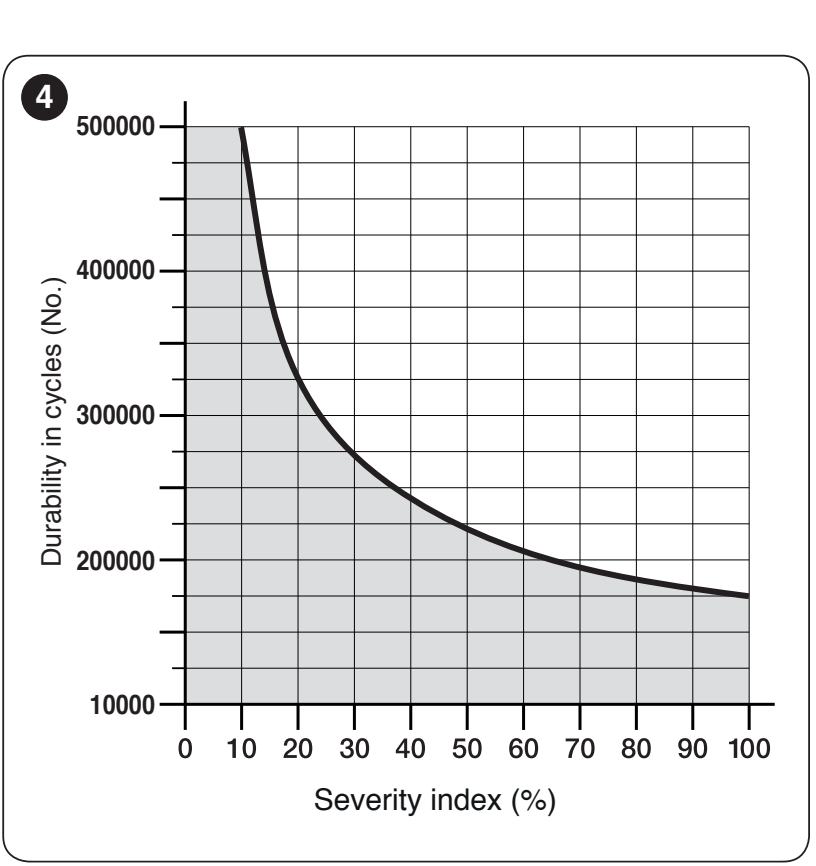

Saskaitiet garuma, svara un visu citu būtisko faktoru indeksus. Pēc tam grafikā nosakiet aptuveno ciklu skaitu, veicot regulāru apkopi. Horizontālā ass rāda indeksu summu %, vertikālā — ciklu skaitu. Aprēķins negarantē noteiktu gadu vai ciklu skaitu.
| Visas automatizācijas īpašības | Indekss | Kalpošanas ilguma diagramma |
|---|---|---|
| Faktors | Pilna / saīsināta svira |
|
| Garums | Mazāk par 1,8 m: 0 / 15 % 1,8–2,5 m: 15 / 20 % 2,5–3,0 m: 20 / 30 % Vairāk par 3,0 līdz 3,5 m: 30 % / nav piemērojams | |
| Svars | Mazāk par 200 kg: 0 / 30 % 200–250 kg: 20 / 40 % Vairāk par 250 kg: 30 % / nav piemērojams | |
| Temperatūra / mitrums | Virs 40 °C vai zem 0 °C, vai mitrums virs 80 %: 20 / 20 % | |
| Pilns aizpildījums | 15 / 20 % | |
| Vējaina vieta | 15 / 20 % |
Vispirms pārbaudiet vārtu piemērotību, ņemot vērā svara un garuma grafiku un montāžas ģeometriju. Ja vērtība ir uz divu diapazonu robežas, izvēlieties lielāko pieejamo skaitlisko indeksu. Saīsinātu sviru drīkst izmantot tikai pie 3,0 m garuma un ar svaru, kas atbilst B līknei; ja garums pārsniedz 3,0 m, to neizmantojiet. Vienmēr izvērtējiet visu sistēmu.
Tehniskie parametri un izmēri
| Parametrs | NICE HYKE HK7024 |
|---|---|
| Vadības bloks | Iebūvēts HKA2; vada vienu vai divus vārtu spārnus. |
| Barošana | HK7024: 230 V AC ±10 %, 50/60 Hz; motors 24 V DC. |
| Brīvgaitas ātrums | 1,5 apgr./min; regulējami ātruma līmeņi. |
| Griezes moments | Maksimālais 500 Nm; nominālais 120 Nm. |
| Maksimālais ciklu biežums | 40 cikli/h pie nominālā griezes momenta; pie maksimālās darba temperatūras — 25 cikli/h. |
| Nepārtraukta darbība | Maksimāli aptuveni 7 minūtes pie nominālā griezes momenta. |
| Maksimālā ieejas jauda | 300 W piedziņai ar vadības bloku. |
| Maksimālais strāvas patēriņš | 1,5 A pie 230 V AC tīkla sprieguma. |
| Aizsardzības klase | IP54 ar neskartu korpusu. |
| Darba temperatūra | −20 līdz +55 °C; aukstumā piedziņas efektivitāte samazinās. |
| Izmēri | 210 × 290 × 320 mm (platums × dziļums × augstums). |
| Piedziņas svars | 10,5 kg. |
| Viena vārtu spārna ierobežojums | Ar pilna garuma sviru — 3,5 m / 200 kg vai 1,8 m / 330 kg; starpvērtības un saīsināta svira atbilstoši grafikam. |
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
