Ātra un klusa NICE Spykit 650 HS BD piedziņa

Produkta pieejamība:	noliktavā	Preces parasti nosūtām 24 stundu laikā.

NICE-SPY650-HS-KIT
noliktavā

298,84 € bez PVN
361,60 € ar PVN

Svars
7,00 kg

Produkta apraksts Ātra un klusa NICE Spykit 650 HS BD piedziņa

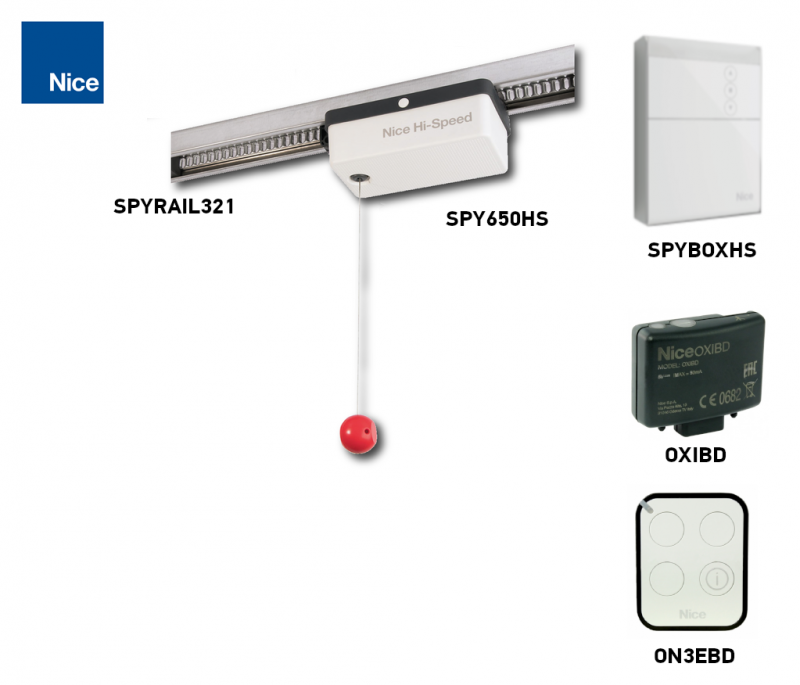

NICE SPYKIT 650 HS BD ir ātrs komplekts ar motoru SPY650HS, 24 V DC, atsevišķu SPYBOX BHS, OXIBD uztvērēju un vienu ON3EBD. Visu komplektu darbina no elektrotīkla 230 V AC. Motors ir pašbloķējošs; manuālai pārvietošanai to atbloķē ar auklu.

Komplektā ietilpst 1× viengabala 3,2 m gara sliede SPYRAIL321 ar montāžas piederumiem. Sliede vada un nodrošina strāvas padevi kustīgajam motoram.

Ātrā navigācija
Piederumi	Aprīkojums un salīdzinājums
Izvēle un ierobežojumi	Montāža
Spailes un polaritāte	Fotoelementi
Pirmā palaišana	Iestatījumi
Tālvadības pultis	Atiestatīšana
Diagnostika	Atbloķēšana
Apkope	Parametri
PDF rokasgrāmata

Vadības bloks un saderīgie piederumi

Fotoelementi, signāllukturis un drošības mala komplektā nav iekļauti automātiski. Šķēršļu noteikšana neaizstāj visu vārtu drošības novērtēšanu un spēku mērīšanu, nododot vārtus ekspluatācijā.

Kas	Kāpēc	Tips
Vadība	Atsevišķs pie sienas uzstādāms bloks, kas vada motoru un drošības ierīces.	SPYBOX BHS ir iekļauts komplektā. Spailes un polaritāte.
Tālvadības pults	Divvirzienu vadība un informācija par komandas saņemšanu / vārtu stāvokli.	OXIBD + 1 × ON3EBD ir iekļauti komplektā; savienošana pārī ar OXIBD.
Sliede	Kustīgā motora vadotne un strāvas padeves sliede.	1× SPYRAIL321 — viengabala 3,2 m gara sliede ar montāžas piederumiem. Montāža un izolācija.
Fotoelementi	Šķēršļu noteikšana aizsargātajā zonā.	EPSB, EPMB, EPLB – BlueBUS; pieslēgšana.
Citi fotoelementi	Orientējami vai īpaši risinājumi atbilstoši vārtu konstrukcijai.	F210B, FT210B, EPMOW; izvēlieties atbilstoši to pieslēgšanas veidam un pašreizējai pieejamībai.
Signalizācija	Brīdinājums vārtu kustības laikā un papildu apgaismojums.	ELDC vai WLT; izejas spriegums un funkcija.
Uz augšu paceļami vārti	Vilcējstieņa kustības trajektorijas pielāgošana.	SPA5 attiecīgajiem uz augšu paceļamajiem vārtiem; atsperu konstrukcijas gadījumā pārbaudiet montāžas iespēju bez SPA5.
Servisa iestatīšana	Detalizēta iestatīšana un diagnostika, izmantojot BusT4.	Oview + IBT4N.
Rezerves barošana	Vārtu darbība elektrotīkla pārtraukuma gadījumā.	PS324 atkarībā no vadības bloka versijas; atbilstošas rezerves barošanas pieejamību noskaidrojiet pie mums. Izmantojiet šim vadības blokam paredzētu rezerves barošanas avotu.

SPYKIT650HSBD komplekta aprīkojums

Salīdziniet piedziņas veidu, ātrumu, vadību un konkrētu vārtu ierobežojumi. Lielāka jauda vai ātrums pats par sevi negarantē piemērotību. Drošības piederumi un rezerves barošana jāizvēlas atsevišķi.

Ātrā SPY komplekts
NICE SPYKIT 650 HS BD 650 N; ātrums līdz 0,24 m/s. SPYBOX BHS, OXIBD un ON3EBD; 1× SPYRAIL321, viengabala 3,2 m sliede.

Kādiem garāžas vārtiem ir piemērots SPY650HS

Komplekts ir paredzēts sekciju vārtiem līdz 10,5 m² vai paceļamajiem vārtiem līdz 11,5 m². Tālāk norādītie aptuvenie izmēri ir platums × augstums; tie ir atkarīgi no vārtu tipa un sliedes garuma. Pārbaudiet arī līdzsvarojumu, pretestību un montāžas vietu. Ar platību vien nepietiek.

Vārtu tips	3,2 m sliede	4 m sliede
Sekciju vārti	4,2 × 2,5 m	3,2 × 3,3 m
Nepārkaroši paceļamie vārti ar SPA5	4,0 × 2,3 m	3,0 × 3,1 m
Pārkaroši paceļamie vārti ar SPA5 / atsperu vārti bez SPA5	4,0 × 2,8 m	3,3 × 3,5 m

Motora maksimālais spēks ir 650 N un nominālais spēks ir 200 N. Ņūtoni nav vārtu masa kilogramos. Lietojot dzīvojamās telpās, vārtiem jābūt viegli pārvietojamiem ar roku, un pretestība nedrīkst pārsniegt 150 N; nekompensējiet bojātas atsperes vai iestrēgšanu, palielinot motora spēku.

Ko nozīmē atvēršana aptuveni 8,5 sekundēs

Norāde aptuveni 8,5 s ir balstīta uz tipiskiem vārtiem, kuru augstums ir 2 m un neietver paātrinājumu un palēninājumu. Tas nav garantēts laiks jebkuru vārtu pilnam gājienam. Maksimālais ātrums ir 0,24 m/s; faktiskais laiks ir atkarīgs no iestatījuma, gājiena un slodzes.

Darba slodze

Limits	Vērtība
Cikli stundā	Ne vairāk kā 30
Cikli dienā	Ne vairāk kā 300
Cikli bez pārtraukuma	Ne vairāk kā 12

Viens cikls ir pilnīga atvēršana un aizvēršana. Tie ir augšējie ierobežojumi piemērotiem vārtiem, nevis prasība piedziņai izturēt tādu pašu ciklu skaitu pie jebkādas pretestības un temperatūras. Sliedes pagarināšana nepalielina pieļaujamo vārtu platību. Ja vēlaties pārbaudīt izvēli, nosūtiet mums vārtu tipu, izmērus un paredzēto lietošanas biežumu.

SPYRAIL sliedes, motora un SPYBOX BHS montāža

Pirms montāžas atvienojiet elektrotīklu un rezerves barošanu. Pārbaudiet atsperes, vārtu līdzsvarojumu un to brīvu pārvietošanos ar roku. SPY650HS ratiņi pārvietojas tieši pa zobratu sliedi; siksna vai ķēde netiek izmantota. Motors saņem 24 V līdzstrāvu caur sliedi un izolētu iekšējo profilu.

Sliedei jābūt elektriski izolētai no vārtiem un apkārtējām vadošām konstrukcijām. Izmantojiet komplektā iekļautos izolācijas elementus. Sliedes saskare ar metāla vārtiem vai bojāta izolācija var izraisīt īssavienojumu; tāds pats montāžas risinājums kā SR32B nav piemērots.

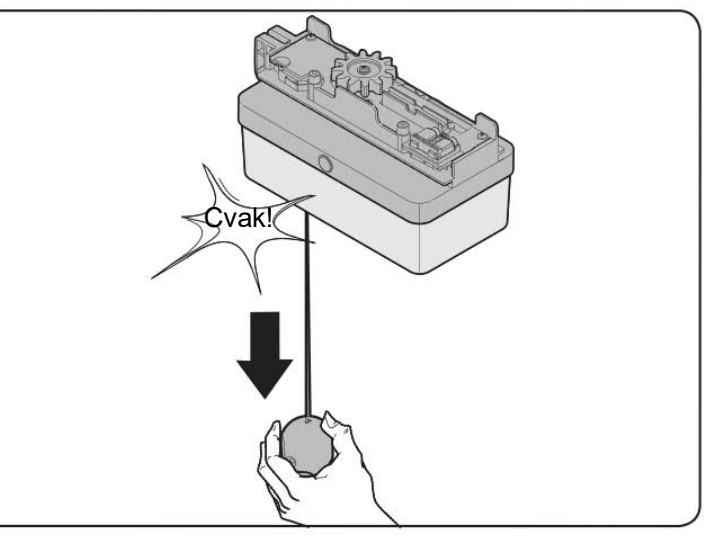

Atbloķējiet motoru ar auklu un pārbaudiet, vai zobrats brīvi griežas. Ja sliede sastāv no divām daļām, savienojiet abus profilus, nostipriniet savienojumu un ievietojiet lenti izolācijas profilā, to nedeformējot.
Ievietojiet motoru pareizajā virzienā. Izvelkot abas transportēšanas lentes, abi kontakta elementi jānostiprina atbilstoši montāžas attēlam. Nespiediet motoru pāri nepareizi izbīdītiem kontaktiem.
Uzstādiet abus regulējamos gala atdures elementus un barošanas gala posmu. Tā novietojumam jāatbilst MOT pieslēgumam un kustības virzienam.
Piestipriniet sliedi vārtu asī, nolīmeņojiet to attiecībā pret griestiem un izmantojiet stingru stiprinājumu ar komplektā iekļauto izolāciju. Saīsiniet griestu kronšteinus līdz sliedes līmenim, lai tie nebloķētu ratiņus.
Pievienojiet sviru atbilstoši pastiprinātai vārtu daļai. Noregulējiet aizvēršanas un atvēršanas atdures un stingri pievelciet to skrūves.
Piestipriniet SPYBOX BHS pie sienas vietā, kas piemērota drošai vadībai un apkopei. Atbloķēšanas auklai jābūt pieejamai mazāk nekā 1,8 m augstumā. Vadības elementiem jāatrodas ārpus kustīgo daļu zonas, parasti vismaz 1,5 m virs grīdas.

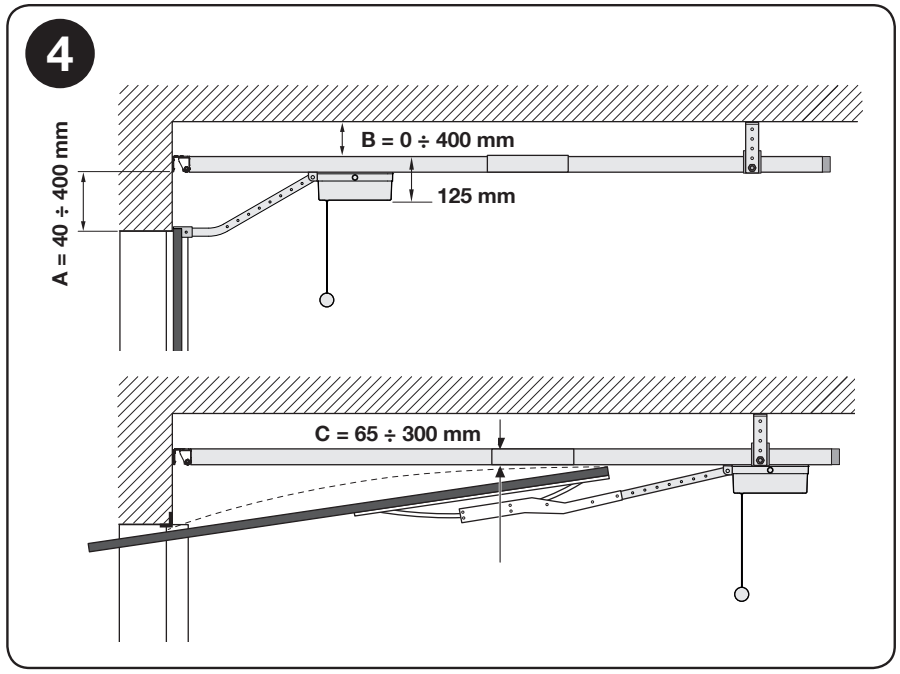

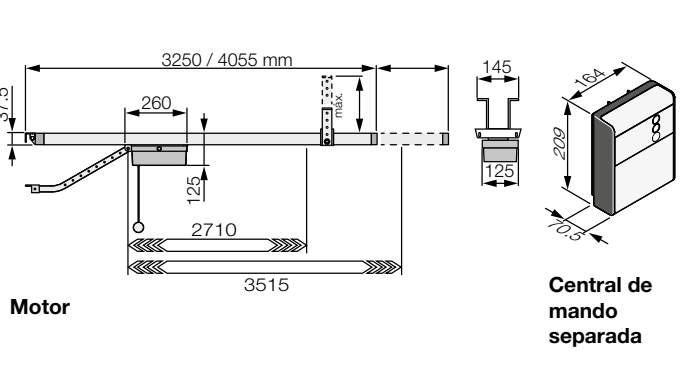

Norādītajā novietojumā ievērojiet

A = 40–400 mm
B = 0–400 mm
C = 65–300 mm .

C ir attālums no sliedes līdz vārtu augstākajam punktam to kustības laikā.

Kabeļi

Pieslēgums	Šķērsgriezums / maksimālais garums
MOT – sliedes barošana	2 × 1 mm²; 5 m; komplektā iekļautais kabelis.
BlueBUS	2 × 0,75 mm²; 20 m; ierīces pieslēgt paralēli.
INP1 / INP2 / STOP	2 × 0,5 mm²; 20 m.
FLASH	2 × 0,5 mm²; 20 m.
Antena	RG58; 10 m; atsevišķs koaksiālais kabelis.
Elektrotīkls	3 × 1 mm²; 230 V AC 50/60 Hz; aizsargvads un piemērots atvienošanas slēdzis.

Elektrotīkla pieslēgumu veic elektriķis. Atdaliet zemsprieguma vadus no elektrotīkla vadiem un nodrošiniet tos pret vilkšanu, vārtu kustību un saspiešanu. 230 V barošanu nedrīkst pieslēgt piederumu ieejām.

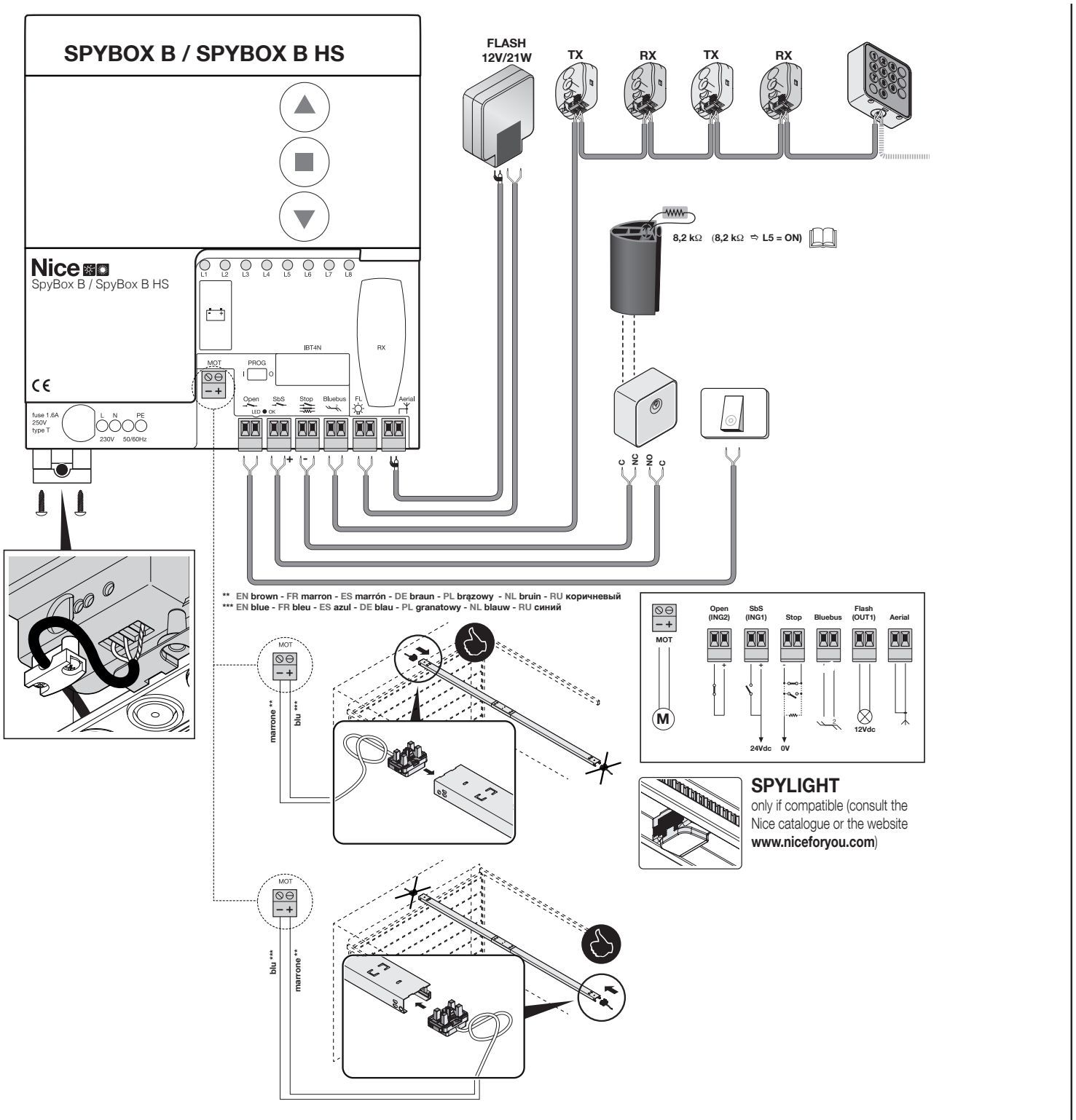

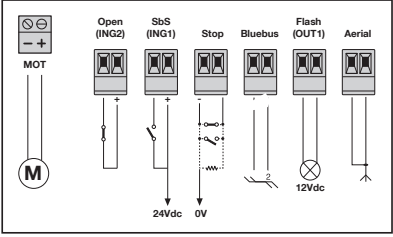

SPYBOX BHS: spailes un polaritāte

Šīs spailes ir paredzētas SPYBOX BHS ar BlueBUS. Pamata SPYBOX versijā ar releja PHOTO ieeju tiek izmantots cits pieslēgums. Pirms darba pārbaudiet faktiski uzstādītās ierīces marķējumu.

Spailes	Funkcija / pieslēgums
MOT − / +	24 V līdzstrāva sliedes barošanas posmam. Ievērojiet marķēto − / + polaritāti un barošanas posma orientāciju, kā norādīts attēlā. Kustības virzienu mainiet tikai tad, kad barošana ir atvienota.
BlueBUS	Divvadu sakari un saderīgu ierīču barošana; bez polaritātes +/−.
Open / INP2	Pēc noklusējuma bezsprieguma NO kontakts starp Open un tā kopējo spaili +. Funkciju maina parametrs INP2.
SbS / INP1	Bezsprieguma NO kontakts starp SbS un tā kopējo spaili +; pakāpeniska vadības komanda.
STOP	Drošības ieeja pret GND; NO, NC vai 8,2 kΩ, tips tiek apgūts ierīču atpazīšanas laikā. Pašam kontaktam nav polaritātes.
FLASH / OUT1	Rūpnīcas bākuguns režīms 12 V DC / 21 W; programmējams 24 V DC / 25 W. Izvēlieties režīmu atbilstoši faktiskajai slodzei.
AERIAL	Atsevišķa koaksiālās antenas ieeja; centrālais vads un ekrāns jāpievieno, kā norādīts detaļā; tā nav barošanas ieeja.
L / N / PE	230 V AC elektrotīkls un aizsargvads; atdalīti no motora un piederumiem.

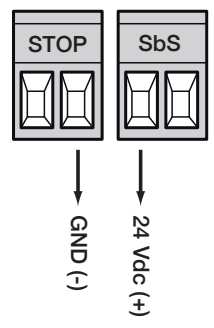

Ārējās vadības barošana: plus un mīnus

Ja orientācija ir tāda pati kā attēlā, labā STOP pāra spaile = GND, mīnus (−) un kreisā SbS pāra spaile = barošana, plus (+). Marķējums „24 Vdc” pie spailes neaizstāj pievienojamās ierīces pieļaujamā diapazona pārbaudi: palīgbarošanas avotam ir 30 V DC, pielaide −20 % / +5 %, tātad aptuveni 24–31,5 V DC, un maksimāli 100 mA kopā. Izmantojiet tikai ierīci, kas ir piemērota visam šim diapazonam.

Vadības moduļa poga vai relejs

Vadības komandu nodrošina bezsprieguma NO kontakts starp INP1 (SbS) un šī pāra kopējo spaili +. Ja modulim nepieciešama barošana, pievienojiet to atsevišķi pie pārbaudīta plus un mīnus. Nepievadiet moduļa izejas spriegumu vadības komandas ieejā.

Drošības mala STOP

STOP iemācītā stāvokļa maiņa nekavējoties aptur kustību un veic īsu kustību pretējā virzienā. NO kontaktus var savienot paralēli, NC kontaktus — virknē. Uzraudzītai pretestības drošības malai 8,2 kΩ aktivizējiet STOP 8K2 pārbaudi un pēc tam apgūstiet ierīces. Dažādu tipu kombinācijas savienojiet atbilstoši to shēmai; parasts slēdzis nav līdzvērtīgs uzraudzītai drošības malai.

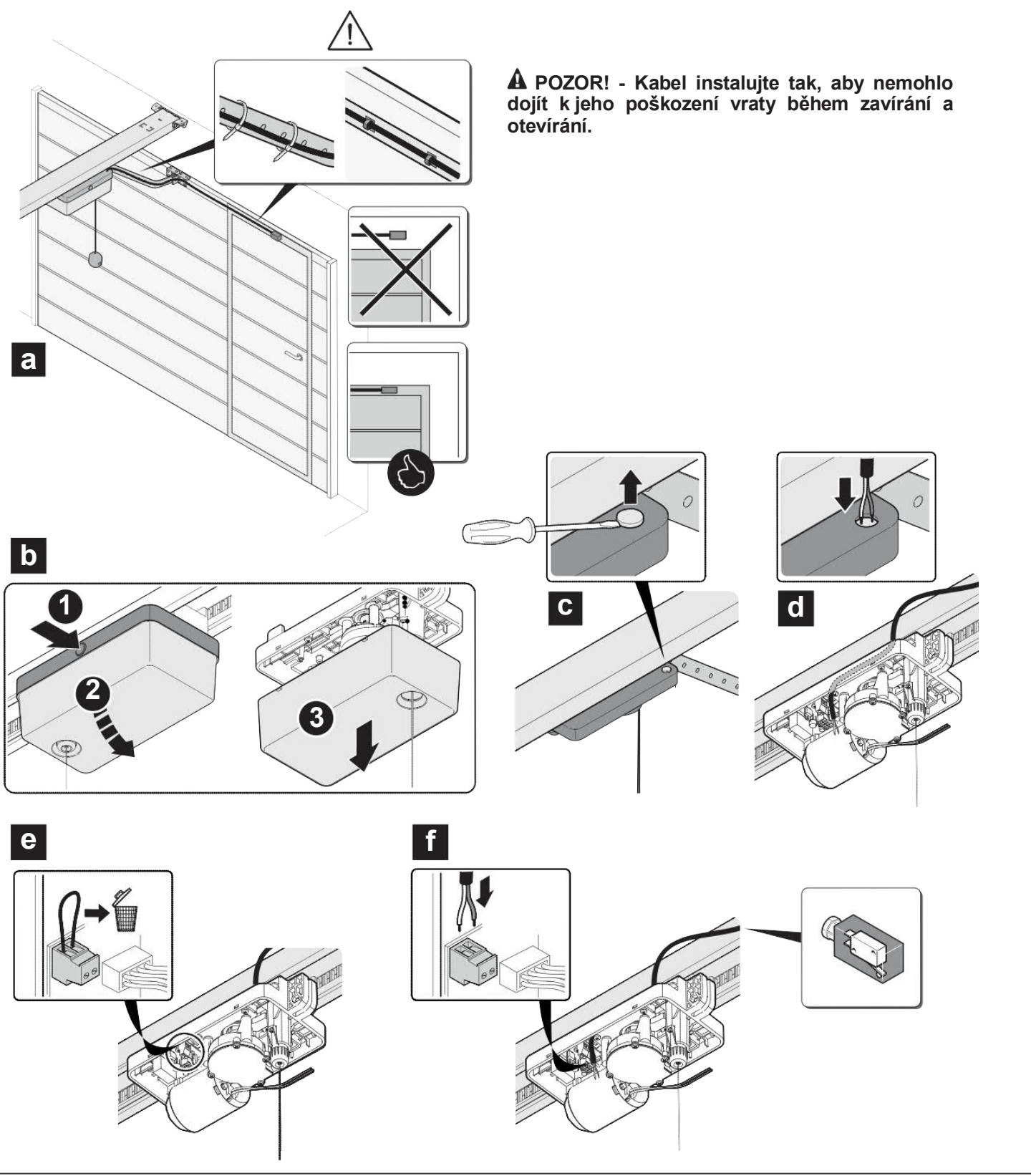

Vārti ar iebūvētu gājēju vārtiņu

Kustīgā motora platē ir atsevišķs spaiļu pāris 1–2 NC drošības mikroslēdzim NC. Kad vārtiņi ir atvērti, tam jābloķē motors. Atvienojiet barošanu, noņemiet tiltslēgu un pievienojiet kontaktu, kas paredzēts vismaz 10 A; kabeļa maksimālais garums 3 m, minimālais šķērsgriezums 1 mm². Nostipriniet to, lai to nevarētu saspiest. Kontaktam nav polaritātes, un tā nav barošanas izeja.

BlueBUS fotelementi

EPSB, EPMB vai EPLB savienojiet TX un RX paralēli pie BlueBUS pāra. Šis ir savienojums bez polaritātes. Releja NC fotelementus nedrīkst pievienot šai kopnei kā divvadu ierīces aizstājēju.

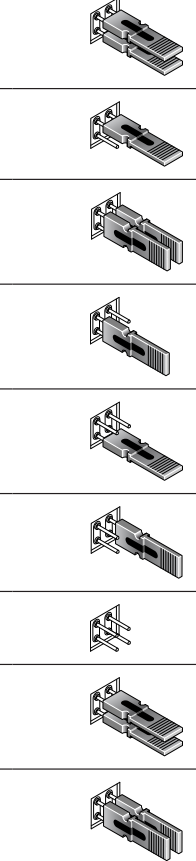

Kad barošana ir izslēgta, iestatiet vienādus TX un RX tiltslēgus vienā pārī. Katram nākamajam pārim jābūt citai adresei.
Savietojiet raidītāju un uztvērēju un pabeidziet kabeļu savienošanu. Izvēlieties funkciju atbilstoši aizsargājamajai zonai.
Pēc ierīču pievienošanas, noņemšanas vai adreses maiņas atkārtojiet ierīču atpazīšanu un pārbaudiet katru pāri.

Adrese	Funkcija	TX / RX tiltslēgi
PHOTO	Aizveroties maina kustības virzienu uz atvēršanu; h = 50 cm.
PHOTO II	Aizveroties maina kustības virzienu uz atvēršanu; h = 100 cm.
PHOTO 1	Aizveroties uz brīdi apstājas un maina kustības virzienu; h = 50 cm.
PHOTO 1 II	Aizveroties uz brīdi apstājas un maina kustības virzienu; h = 100 cm.
PHOTO 2	Atveroties aptur kustību.
PHOTO 2 II	Atveroties aptur kustību.
PHOTO 3	Atveroties un aizveroties uz brīdi apstājas un maina kustības virzienu uz atvēršanu.
FA1	Atvēršanas komanda; nepieciešamas piemērotas fotoelementu barjeras un A džempera pārregulēšana.
FA2	Otrā atvēršanas komanda; nepieciešamas piemērotas fotoelementu barjeras un A džempera pārregulēšana.

Palielināt visus džemperus. FA1/FA2 gadījumā nemainiet ierīces iestatījumus, nepārbaudot tās lietošanas instrukciju; tās pilda komandas funkciju, nevis parastas aizsardzības funkciju aizvēršanas laikā.

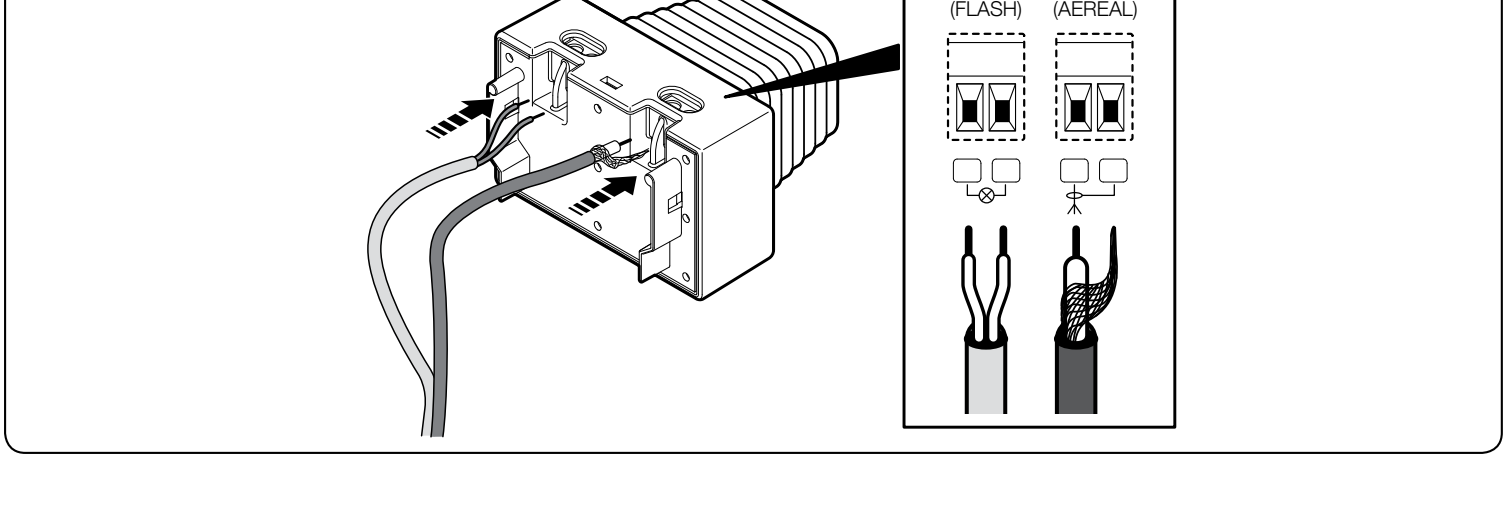

ELDC vai WLT bākuguns un antena

Modelim ELDC piemērota parastā FLASH 12 V DC; šajā režīmā atļautā jauda ir 21 W. ELDC ir FLASH barošanas ieeja 12–36 V DC. Modelim WLT izvēlieties piemērotu 24 V režīmu un pārbaudiet arī tā iestatījumu. Spriegumu maina II/L4 līmenī; to nedrīkst mainīt, nepārbaudot pievienoto slodzi.

Uz bākuguns atšķiriet FLASH no AERIAL. ELDC attēlotajā detaļā FLASH pieslēgumam nav norādīta +/− polaritāte; nepārņemiet to no papildu STOP/SbS savienotāja. Pievienojiet antenu ar atsevišķu koaksiālo kabeli, centra dzīslu un ekranējumu pievienojot saskaņā ar shēmu.

SPYBOX BHS sākotnējā iedarbināšana un pašmācība

Vispirms noregulējiet un nostipriniet mehāniskos atdurus, pievienojiet drošības ierīces un nostipriniet motoru aptuveni sliedes vidū. Pašmācības laikā vārtu kustības zonai jābūt pilnībā brīvai. Šajā vadības blokā izmanto PROG slēdzi, OPEN, STOP/SET un CLOSE pogas un L1–L8 LED indikatorus.

1. BlueBUS un STOP atpazīšana

Pārvietojiet PROG pa kreisi pozīcijā I, t. i., programmēšanas režīmā. Veiciet atpazīšanu arī tad, ja papildu piederumi nav pievienoti.
Turiet nospiestas OPEN + STOP/SET aptuveni 3 s; atlaidiet, kad L1 + L2 sāk ātri mirgot.
Uzgaidiet, līdz atpazīšana ir pabeigta. Darbības laikā var ieslēgties releji. Pēc tam pārvietojiet PROG pa labi pozīcijā 0.

2. Vārtu pozīciju atpazīšana

Pārbaudiet abus atdurus un to, vai motors ir nostiprināts. Lai sāktu procedūru, pārvietojiet PROG pa kreisi pozīcijā I.
Turiet nospiestas STOP/SET + CLOSE aptuveni 3 s; atlaidiet, kad L3 + L4 sāk ātri mirgot.
Piedziņai jāveic šāda secība: aizvēršana → atvēršana → aizvēršana. Uzgaidiet, līdz visa secība ir pabeigta.
Pārvietojiet PROG pa labi pozīcijā 0, pēc tam pārbaudiet parasto vadību.

Ja pirmā kustība ir vārtu atvēršana, nekavējoties apturiet pašmācību. Atvienojiet elektrotīklu un rezerves barošanu, pārbaudiet barošanas bloka orientāciju un samainiet vietām motora MOT pieslēgumus atbilstoši montāžas shēmai. Sāciet pašmācību no jauna. Nemainiet BlueBUS vai STOP vadus, lai mainītu motora kustības virzienu.

Pārbaude pirms parastās ekspluatācijas

Atkārtojiet atvēršanu un aizvēršanu; pārbaudiet atdurus, palēnināšanu, kronšteinus un vienmērīgu darbību.
Pārbaudiet STOP, katru fotoelementu barjeru pie TX, RX un staru kūļa vidū, kā arī gājēju vārtu drošības kontaktu, ja tas ir uzstādīts.
Pārbaudiet manuālo atbloķēšanu, atkārtotu nobloķēšanu un pults darbību ar pareizo uztvērēju.
Tehniķis izmēra trieciena spēkus un iestata drošai kustībai nepieciešamo minimumu. Neizmantojiet lielāku spēku, lai kompensētu ķeršanos.
Nododiet lietotājam lietošanas instrukciju un apkopes plānu. Ejiet cauri tikai pilnībā atvērtiem un nekustīgiem vārtiem.

SPYBOX BHS programmēšana

PROG pa kreisi = I, programmēšana. PROG pa labi = 0, parastā vadība. Programmēšanas režīmā pogas OPEN / CLOSE izvēlas funkcijas; kustības komandas ir bloķētas. Ja pēc iestatījumu maiņas vārti nereaģē, vispirms pārbaudiet PROG slēdža pozīciju.

I līmenis – funkcijas ON / OFF

Pārvietojiet PROG pa kreisi. Turiet nospiestu STOP/SET 3 s, līdz sāk mirgot L1, un atlaidiet pogu.
Ar OPEN / CLOSE izvēlieties funkcijas LED indikatoru. Īsi nospiežot STOP/SET, mainiet stāvokli: deg = ON, nedeg = OFF.
Starp darbībām nepārsniedziet 10 s. Uzgaidiet 10 s, neskaroties pogām, vai pārvietojiet PROG pa labi, lai izietu no režīma.

LED indikators – funkcija	Nozīme / stāvoklis
L1 – Automātiska aizvēršana	ON: pēc pilnīgas atvēršanas vārti aizveras pēc II/L1 iestatītā pauzes laika. OFF: gaida komandu.
L2 – Aizvēršana pēc fotoelementu barjeras	ON: pēc tam, kad kāds šķērsojis fotoelementu barjeru, tiek sākta aizvēršana. Nepieciešamas uzstādītas un pārbaudītas fotoelementu barjeras.
L3 – Vienmēr aizvērt	ON: pēc barošanas atjaunošanas tiek sākta aizvēršana ar 3 s ilgu brīdinājuma mirgošanu.
L4 – Gaidstāve	ON: pēc 1 minūtes dīkstāves tiek ierobežota izejas un BlueBUS raidītāju barošana. Pārbaudiet no tā atkarīgo piederumu darbību.
L5 – STOP 8K2 pārbaude	ON: pirms manevra tiek pārbaudīta 8,2 kΩ pretestības drošības mala. Pēc aktivizēšanas ierīces ir jāiemāca; šis iestatījums nav piemērots tikai NC/NO kontaktam.
L6 – OPEN / CLOSE bloķēšana	ON: parastajā PROG 0 pozīcijā tiek deaktivizētas uz vāka esošās kustības vadības pogas.
L7 – Aizliegt iekšējā radio uztvērēja apmācību	ON: aizliedz jaunu pults vadības ierīču saglabāšanu iebūvētā radio uztvērēja atmiņā. Tas nemaina atsevišķā OXIBD atmiņu.
L8 – Iekšējā radio uztvērēja izslēgšana	ON: iekšējais uztvērējs nereaģē uz saglabātajām pultīm. OXIBD iestata atsevišķi.

Parastajā PROG 0 pozīcijā L1–L8 nedeg arī tad, ja funkcijas ir aktīvas. Tāpēc tas, ka parastā darbības režīmā LED indikatori nedeg, nenozīmē, ka visas funkcijas ir izslēgtas.

II līmenis – parametru vērtības

Pārvietojiet PROG pa kreisi un turiet nospiestu STOP/SET 3 s līdz L1 mirgošanai; atlaidiet.
Ar OPEN / CLOSE izvēlieties vajadzīgā parametra ieejas LED.
Turiet nospiestu STOP/SET. Pēc 3 s iedegsies vērtības LED. Joprojām turot nospiestu STOP/SET, ar OPEN / CLOSE izvēlieties jauno vērtību.
Atlaidiet STOP/SET. Pagaidiet 10 s bez pogu nospiešanas vai pagrieziet PROG atpakaļ pa labi.

Treknrakstā izceltās vērtības ir rūpnīcas iestatījumi; noteicošais ir faktiskais vadības plates iestatījums. Izvēloties L8, tiek aktivizēta radio uztvērēja programmēšana; tā nav pastāvīga izvēle. Ātruma un spēka procentuālajām vērtībām ir atšķirīga nozīme.

Ieejas LED — nosaukums un apraksts	Iestatījuma LED — vērtība
L1 — pauze Izmanto automātiskai aizvēršanai, ja I/L1 ir ieslēgts.	L1 — 10 s L2 — 20 s L3 — 40 s L4 — 60 s L5 — 80 s L6 — 120 s L7 — 160 s L8 — 200 s
L2 — darbības režīms Pakāpeniskās vadības komandas secība. L7/L8 netiek izmantoti.	L1 — atvērt — apturēt — aizvērt — apturēt L2 — atvērt — apturēt — aizvērt — apturēt L3 — atvērt — aizvērt — atvērt — aizvērt L4 — kopējā ieeja L5 — kustība komandas turēšanas laikā L6 — rūpnieciskais režīms L7 — netiek izmantots L8 — netiek izmantots
L3 — motora ātrums Procenti no maksimālās vērtības. V1 = 30 %, V2 = 50 %, V3 = 75 %, V4 = 100 %.	L1 — 30 % L2 — 50 % L3 — 75 % L4 — 100 % L5 — atvēršana 75 %, aizvēršana 30 % L6 — atvēršana 75 %, aizvēršana 50 % L7 — atvēršana 100 %, aizvēršana 50 % L8 — atvēršana 100 %, aizvēršana 75 %
L4 — FLASH / OUT1 Režīmam jāatbilst slodzes spriegumam un lietojumam.	L1 — vārtu atvēruma indikators L2 — aktīvs, kad vārti ir aizvērti L3 — aktīvs, kad vārti ir atvērti L4 — 12 V DC / 21 W bākuguns L5 — 24 V DC / 25 W bākuguns L6 — elektriskā bloķēšana L7 — magnētiskais aizbīdnis L8 — radio kanāls 2
L5 — motora spēks Atvēršana / aizvēršana; regulēšanas %, nevis trieciena spēks N.	L1 — 25 / 25 % L2 — 50 / 50 % L3 — 75 / 75 % L4 — 100 / 100 % L5 — 75 / 25 % L6 — 75 / 50 % L7 — 100 / 50 % L8 — 100 / 75 %
L6 — šķēršļa noteikšanas jutība Atvēršana / aizvēršana. Lielāks skaitlis nozīmē augstāku jutību un mazāku pieļaujamo spēku.	L1 — izslēgta L2 — 60 / 60 % L3 — 60 / 70 % L4 — 60 / 80 % L5 — 60 / 90 % L6 — 70 / 70 % L7 — 70 / 80 % L8 — 70 / 90 %
L7 — INP2 Kontakta veids un Open ieejas funkcija; kopējais + spaile.	L1 — SbS, NO L2 — atvērt, NO L3 — aizvērt, NO L4 — daļēja atvēršana 1, NO L5 — STOP, NC L6 — PHOTO aizvēršanas laikā, NC L7 — PHOTO1 atvēršanas un aizvēršanas laikā, NC L8 — PHOTO2 atvēršanas laikā, NC
L8 — iekšējā radio uztvērēja programmēšana Attiecas uz iebūvēto FLOR uztvērēju, nevis komplektā iekļauto OXIBD.	L1 — saglabāt visu raidītāju 1. režīmā L2 — 2. režīms — SbS L3 — 2. režīms — daļēji atvērt L4 — 2. režīms — atvērt L5 — 2. režīms — aizvērt L6 — 2. režīms — STOP L7 — 2. režīms — apgaismojums L8 — dzēst vienu kodu

Pēc spēka, jutības vai ātruma maiņas atkārtojiet drošības pārbaudi un spēka mērīšanu. Izmantojot citu izejas režīmu, atvienojiet slodzi, kas vairs neatbilst tās funkcijai.

Savienojiet ON3EBD pārī ar komplektā iekļauto OXIBD

Šajā komplektā ietilpst spraužams divvirzienu uztvērējs OXIBD un trīs kanālu tālvadības pults ON3EBD. Lai saglabātu ON3EBD divvirzienu režīmā, izmantojiet OXIBD pogu A, nevis vadības plates L8 izvēlni. SPYBOX BHS papildus ir savs vienvirziena FLOR uztvērējs. Lietojot OXIBD, iekšējo radio uztvērēju var izslēgt, izmantojot I/L8 ON.

OXIBD: 1. režīms — visa tālvadības pults

Turiet nospiestu OXIBD pogu A līdz iedegas zaļā LED B un atlaidiet.
10 sekunžu laikā 10 s īsi nospiediet un atlaidiet vienu ON3EBD vadības pogu. Stāvokļa pieprasīšanai neizmantojiet pogu i.
Veiksmīgu saglabāšanu apstiprinās 3 zaļi B indikatora mirgojumi. Nākamo raidītāju var pievienot turpmāko 15 s laikā.

ON3EBD poga	Komanda 1. režīmā
1	SbS – darbība pa soļiem
2	Daļēja atvēršana
3	Atvērt
i	Statusa pieprasījums, ja konfigurācija nodrošina divvirzienu saziņu; tas nav ceturtais kustības kanāls.

OXIBD: 2. režīms – viena poga

Uz OXIBD nospiediet A n reizes atbilstoši komandas numuram; LED B apstiprinās nospiešanu skaitu. 10 s laikā īsi nospiediet izvēlēto ON3EBD pogu; veiksmīgu darbību apstiprinās trīs zaļi mirgojumi. Lai ievadītu nākamo komandu, sāciet procedūru no jauna.

Numurs	SPYBOX BHS komanda
1	SbS
2	Daļēja atvēršana 1
3	Atvērt
4	Aizvērt
5	STOP
6	SbS kopējā ieeja
7	SbS ar augstu prioritāti
8	Atbloķēt un atvērt
9	Atbloķēt un aizvērt
10	Atvērt un bloķēt automātiku
11	Aizvērt un bloķēt automātiku
12	Bloķēt automātiku
13	Atbloķēt automātiku
14	Apgaismojums – taimeris
15	Apgaismojums IESLĒGTS/IZSLĒGTS

Statusa atgriezeniskajai saitei OXIBD ierīcē jābūt pareizi konfigurētai sērijai un vadības adresei. Konfigurācijas procedūru un sīkāku informāciju skatiet OXIBD uztvērēja aprakstā un tā montāžas PDF failā. Raidītāja sapārošana ir atsevišķa darbība no vadības bloka identificēšanas.

OXIBD atmiņas dzēšana

Dzēšot atmiņu, saglabātās tālvadības pultis tiks dzēstas. Turiet nospiestu A arī tad, kad B iedegas un pēc tam nodziest. Kad sākas nākamā mirgojumu sērija, atlaidiet pogu tieši pie 3. mirgojuma visu raidītāju dzēšanai vai pie 5. mirgojuma visas uztvērēja atmiņas dzēšanai. Pie 7. mirgojuma tiek dzēsta tikai BusT4 sērija/adrese; nejauciet šīs darbības.

Pēc divvirzienu savienojuma dzēšanas dzēsiet arī ON3EBD saglabāto iestatījumu; izmantojiet ON3EBD atiestatīšanas procedūru, pēc tam sapārojiet tālvadības pulti no jauna. SPYBOX plates atiestatīšana un tās 6. izvēle neizdzēš atsevišķo OXIBD ierīci.

Iebūvēts vienvirziena FLOR uztvērējs

Ja iekšējā radio uztvērējā izmantojat saderīgu vienvirziena raidītāju, atveriet II/L8 un izvēlieties L1 visam raidītājam vai L2–L7 vienai konkrētai komandai. Pēc vērtības izvēles atlaidiet STOP/SET un 10 s laikā nospiediet vajadzīgo pogu uz raidītāja. Trīs lēni mirgojumi apstiprina saglabāšanu; viens nozīmē, ka raidītājs jau ir saglabāts, astoņi — pilnu atmiņu, bet divi ātri mirgojumi — bloķētu programmēšanu. L8 dzēš nosūtīto atsevišķo kodu.

SPYBOX BHS atmiņas dzēšana

Pirms dzēšanas izlemiet, ko vēlaties saglabāt. Pārslēdziet PROG pa kreisi pozīcijā I un turiet nospiestu OPEN + CLOSE, līdz iedegas attiecīgais LED indikators. Atlaižot pogas, tiek sākta izvēlētā darbība; pēc tam pārslēdziet PROG atpakaļ pa labi.

Turēšanas ilgums / LED	Darbība
3 s / L1	Dzēš iestatījumus un apgūto konfigurāciju; iekšējā radio uztvērēja kodus saglabā.
6 s / L2	Dzēš tikai iekšējā radio uztvērēja kodus.
10 s / L3	Dzēš iestatījumus un iekšējā radio uztvērēja kodus.

Atsevišķais OXIBD paliek nemainīts; tā dzēšana jāveic atsevišķi. Pēc konfigurācijas dzēšanas atkārtojiet ierīču apmācīšanu, pozīciju apgūšanu un pilnībā pārbaudiet vārtu darbību.

Diagnostika un problēmu novēršana

Saskaitiet vienas īso mirgojumu sērijas mirgojumus. Bākuguns, iekšējais apgaismojums, OK/BB un, ja ir, SPYLIGHT atkārto sēriju pēc 1 s pauzes.

Mirgojumu skaits	Cēlonis / nākamā darbība
1	BlueBUS Pārbaudiet kabeļus un pievienotās ierīces; pēc izmaiņām atkārtojiet apmācīšanu.
2	Fotoelements Novērsiet šķērsli, pārbaudiet izlīdzinājumu un adreses / pieslēgumu.
3	Spēka ierobežojums Pārbaudiet manuālo kustību, atsperes un aizķeršanos. Lielāku spēku tehniķis drīkst iestatīt tikai pēc mehāniskā cēloņa novēršanas un atkārtotas pārbaudes.
4	STOP Pārbaudiet drošības malu, kontaktus un iestatījumu 8K2 testa.
5	Parametru atmiņa Atvienojiet un atjaunojiet barošanu. Ja kļūda saglabājas, tehniķis pārbaudīs konfigurāciju; pilnīgai dzēšanai nepieciešama atkārtota apmācība.
6	Neizmantots Šim modelim nav norādīta atbilstoša kļūme.
7	Iekšējā elektriskā ķēde Atvienojiet visus barošanas avotus uz 20–30 s. Atkārtošanās gadījumā pasūtiet servisa apkopi.
8	Pastāvīga komanda Pārbaudiet, vai pie komandas ievades.
9	Automātika bloķēta Izmantojiet komandu “Atbloķēt automātiku”; pirms kustības pārliecinieties, ka ceļā nav šķēršļu.
10	Mācīšanās laikā nav motora strāvas patēriņa Pārbaudiet MOT, barošanas gala daļu, sliežu ceļa kontaktu un ratiņu kontaktus.

Pazīme	Pārbaude
Vārti nereaģē, OK divreiz ātri nomirgo	PROG palicis pa kreisi; pagrieziet to pa labi pozīcijā 0.
OK/BB nedeg	Pārbaudiet elektrotīklu un drošinātāju. Pirms drošinātāja nomaiņas novērsiet cēloni; izmantojiet tāda paša tipa drošinātāju.
OK/BB deg ilgāk par 20 s	Atvienojiet barošanu uz 20–30 s; ja kļūme atkārtojas, vērsieties servisā.
L1 + L2 mirgo	Nepieciešams apmācīt ierīces.
L3 + L4 mirgo	Nepieciešams apmācīt pozīcijas.
Iekšējais apgaismojums ātri mirgo 10 s	MOT īssavienojums vai pārmērīgs strāvas patēriņš. Pārbaudiet sliežu ceļa elektrisko izolāciju un līdzsvaru.
Tālvadības pults indikators deg, bet vārti nereaģē	Pārbaudiet, vai uztvērējs OXIBD ir pareizais, kā arī savienošanu pārī un bloķēšanu.

Rezerves barošana

SPYBOX BHS nodrošina rezerves barošanu ar PS324. Pievienojiet to tikai pēc montāžas un programmēšanas pabeigšanas tam paredzētajam savienotājam; pirms apkopes atvienojiet gan elektrotīklu, gan akumulatoru. Pieejamību un pareizo tipu pārbaudiet, veicot pasūtījumu. Solemyo saules enerģijas barošana nav automātiski paredzēta parastajai SPYBOX B ātrās darbības versijai BHS.

Manuāla atbloķēšana un bloķēšana

Atbloķējiet tikai nekustīgus vārtus. Ja atsperes ir bojātas, vārti var nekontrolēti nolaisties. Ja garāžā var iekļūt tikai caur šiem vārtiem, savlaicīgi parūpējieties par piemērotu ārējo atbloķēšanas mehānismu.

Velciet auklu uz leju, līdz atskan divkāršs klikšķis; motors tiek atbloķēts, un vārtus var pārvietot ar roku.
Lai atkal bloķētu, velciet auklu, līdz atskan divkāršs klikšķis.
Pirms elektriskās komandas pārliecinieties, ka vārti ir bloķēti, ceļā nav šķēršļu un drošības ierīces darbojas.

Apkope un droša lietošana

Plānojiet tehnisko pārbaudi ik pēc 6 mēnešiem. Katru mēnesi pārbaudiet reversēšanu, ja vārtu apakšējā mala saskaras ar 50 mm augstu priekšmetu, ievērojot jūsu vārtu instrukcijas. Ja pārbaude neizdodas, nelietojiet automātiku un izsauciet tehniķi.

Neeļļojiet sliežu ceļu vai iekšējo metāla profilu vietās, kur atrodas slīdošie elektriskie kontakti. Smērviela var pasliktināt elektrisko kontaktu. Vismaz reizi gadā, atvienojot gan elektrotīklu, gan akumulatoru, notīriet sliežu ceļu, pārbaudiet izolāciju, stiprinājumus, brīvu manuālu kustību un fotoelementu optiku; pēc tam atkal bloķējiet motoru un pārbaudiet tā darbību.

Glabājiet tālvadības pultis bērniem nepieejamā vietā. Nekad neejiet zem kustīgiem vārtiem. Ja rodas neparasts troksnis, drošības sistēmas kļūme vai bojāta atspere, droši atbloķējiet vārtus un pasūtiet remontu. Nododiet elektroniku un baterijas atbilstošā savākšanas punktā.

SPY650HS / SPYBOX BHS tehniskie parametri

Parametrs	Vērtība
Pielietojums	Garāžas vārtiem aizsargātās iekštelpās.
Motors / vadības bloks	SPY650HS / atsevišķs SPYBOX BHS.
Elektrotīkls / motors	230 V AC ±10 %, 50/60 Hz / 24 V DC pa sliežu ceļu.
Maksimālais / nominālais spēks	650 / 200 N.
Maksimālais ātrums	0,24 m/s; 8,5 s laika nosacījumi.
Maksimālā / nominālā jauda	300 / 190 W; maksimālais strāvas patēriņš 1,6 A.
Gaidstāve	0,5 W attiecīgā režīma apstākļos.
Noslodze	30 cikli/h, 300 cikli/dienā, 12 pēc kārtas.
Aizsardzības klase / temperatūra	IP41 / −20 līdz +55 °C.

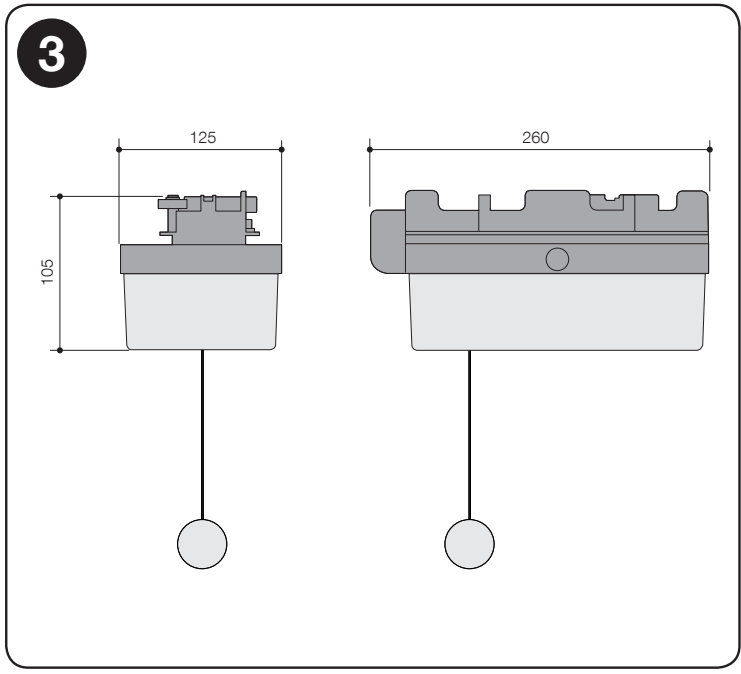

Motora izmēri	260 × 125 × 105 mm; atsevišķais vadības bloks 209 × 145 × 70,5 mm.
Piegādes svars	Atkarīgs no konkrētā komplekta un piegādātā sliežu ceļa; komplekta dati norādīti kartītes augšdaļā.
Vārtu laukums	Sekciju vārtiem līdz 10,5 m²; paceļamajiem vārtiem līdz 11,5 m²; izmēru un montāžas nosacījumi.
Papildu barošana	30 V DC, −20 % / +5 %, maks. 100 mA; konkrētā plusa un mīnusa polaritāte.
Šajā komplektā iekļautā radioiekārta	OXIBD + ON3EBD; 433,92 MHz, divvirzienu BD.
Apgaismojums	Atsevišķajā vadības blokā iebūvētas LED; SPYLIGHT ir papildaprīkojums, maks. 2 ārpus ratiņu sliežu ceļa.

SPY Hi-Speed – piedziņas demonstrācija

NICE SPYKIT 650 HS BD piedziņas rokasgrāmata

PDF

Vēlos pasūtīt šo produktu. Kā rīkoties?

Izvēlieties sev ērtāko veidu:

pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]

Jautājiet mums par produktu Ātra un klusa NICE Spykit 650 HS BD piedziņa

Produkts:	Ātra un klusa NICE Spykit 650 HS BD piedziņa
Vārds:
E-pasts:
Tālrunis:
Teksts:
	Šo vietni aizsargā reCAPTCHA no Google.

Drukāt lapu
