Rokasgrāmata pašnesošajiem bīdāmajiem vārtiem līdz 6,5 m

Tehniskā instrukcija · pašrocīga izgatavošana · pašnesošie vārti

No ailes platuma noteikšanas līdz betona pamatam, kabeļu ievilkšanai, rullīšu balstiem, vadotnēm un piedziņai, kā arī izmēru pārskatam un tehniskajiem rasējumiem 2,5–6,5 m platai ailei.

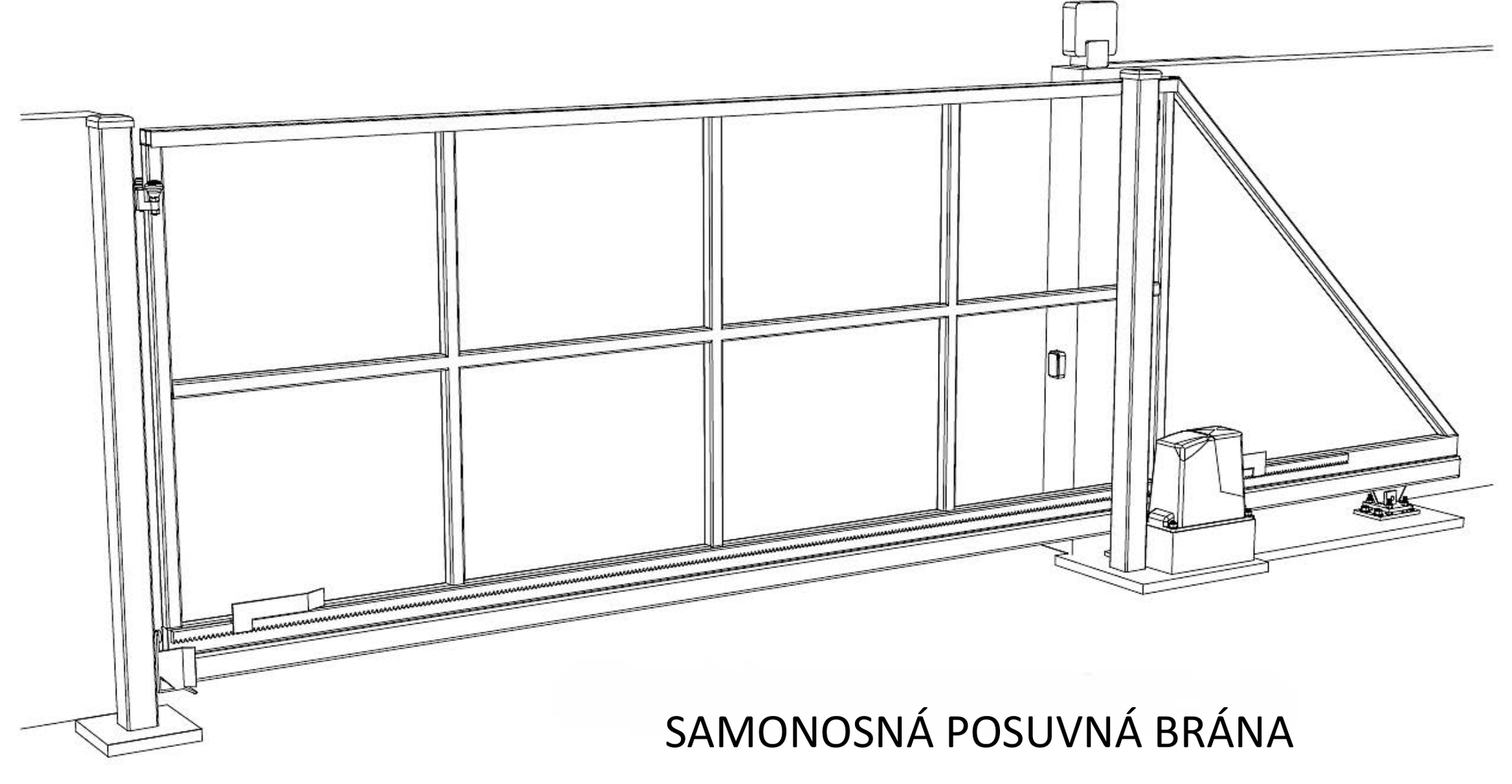

Pašnesošo bīdāmo vārtu pārskats ar aili, nesošo C profilu, rullīšu balstiem, pretsvaru un piedziņu
Pašnesošo bīdāmo vārtu galvenās daļas. Noklikšķiniet, lai atvērtu rasējumu pilnā izšķirtspējā.

Pašnesošie vārti — no ailes izmēra līdz gatavai konstrukcijai

Pašnesošie vārti pārvietojas virs zemes līmeņa, bez sliedes ailē. Vārtu vērtni balsta rullīšu balsti, kas nostiprināti betona pamatā, un nesošais C profils, kas piemetināts rāmja apakšdaļai. Projektējot jāsaskaņo vārtu vērtnes kopējais garums, pretsvars, profils, rullīšu balsti, aizpildījums, vadotnes, pamats un iespējamā piedziņa.

Kas jāizmēra un jāizvēlas pirms izgatavošanas

Telpa

  • ailes brīvais platums ŠP,
  • vārtiņu atbīdīšanas puse un virziens,
  • brīvā vieta visiem vārtiem, ieskaitot pretsvaru,
  • zemes līmeņa izmaiņas visā vārtu pārvietošanās ceļā.

Konstrukcija

  • rāmja augstums un aizpildījuma veids,
  • aptuvenais svars un vēja iedarbība,
  • rullīšu balsti, kas atbilst garumam un slodzei.

Vadība

  • manuāla vai motorizēta darbība,
  • piedziņas, fotoelementu un bākuguns novietojums,
  • aizsargcauruļu sagatavošana pirms betonēšanas,
  • drošības malas un citi elementi atbilstoši risku novērtējumam.

1. Betona pamats un montāžas plākšņu un komponentu novietojums

Avotā pamata garums aprēķināts šādi: L = X + Y + Z. Izmērs X ir 160 mm rullīšu balstiem ar 3 vai 5 rullīšiem un 240 mm rullīšu balstiem ar 8 rullīšiem. Pamatam jābūt vismaz 800 mm dziļam; galīgie izmēri jānosaka projektā, ņemot vērā grunti, salu un vietējos apstākļus.

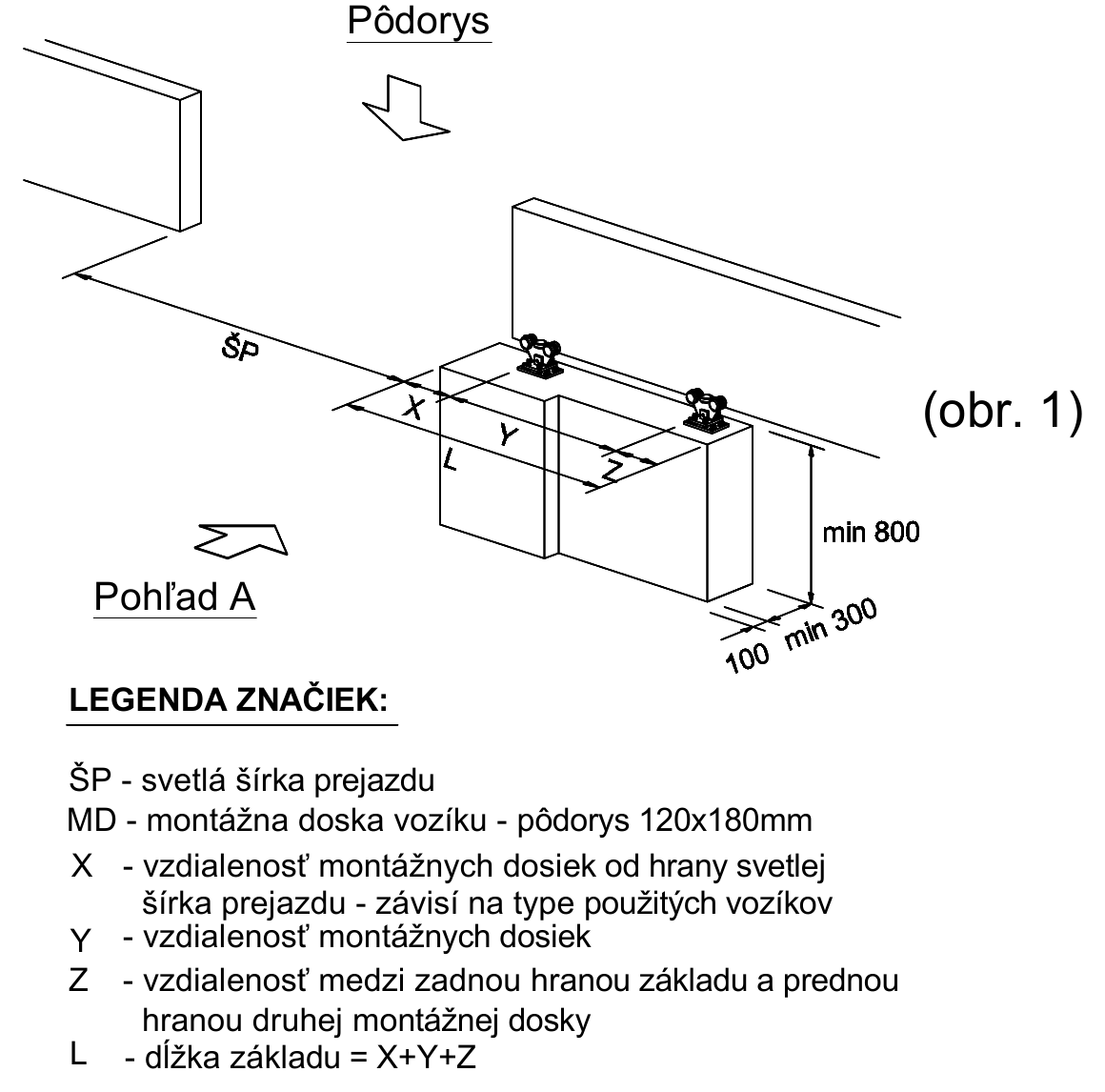

Pašnesošo vārtu pamata telpiska skice ar izmēriem X, Y, Z un L
Pamata telpiskais izkārtojums; L = X + Y + Z. Noklikšķiniet, lai atvērtu pilnā izšķirtspējā.

Betona pamata un rullīšu balstu novietojuma plāns

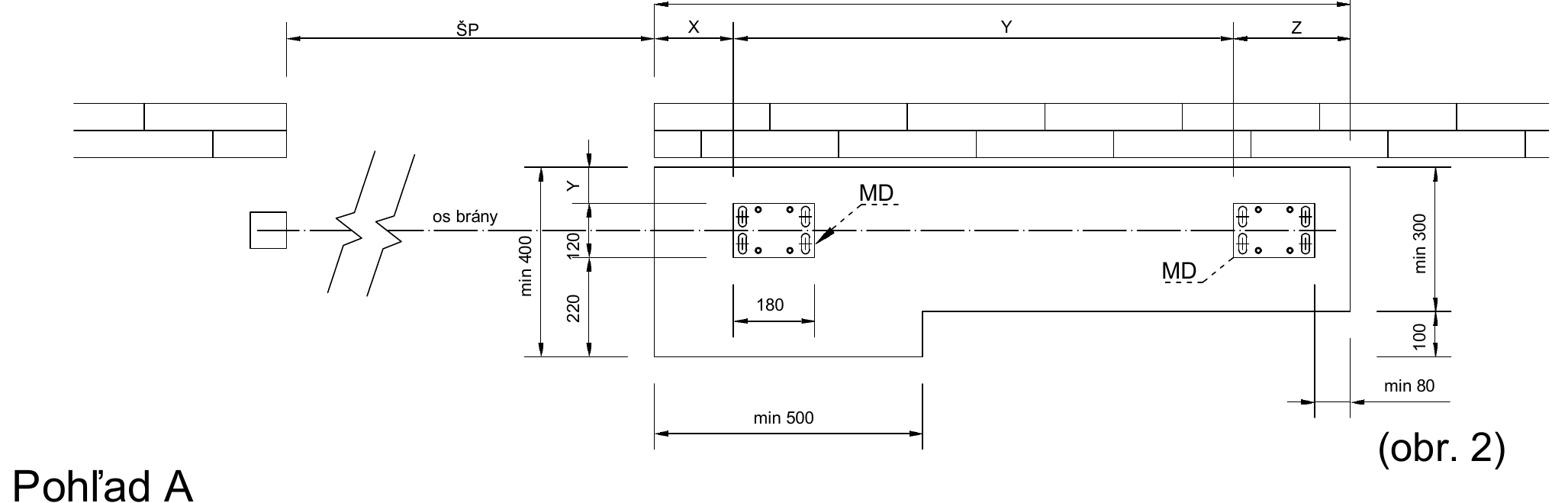

Pamata plāns ar vārtu asi, montāžas plāksnēm un izmēriem X, Y un Z
Plāns: vārtu ass, 120 × 180 mm plāksnes, minimālais platums 500 mm un atstarpes 300, 100 un 80 mm.

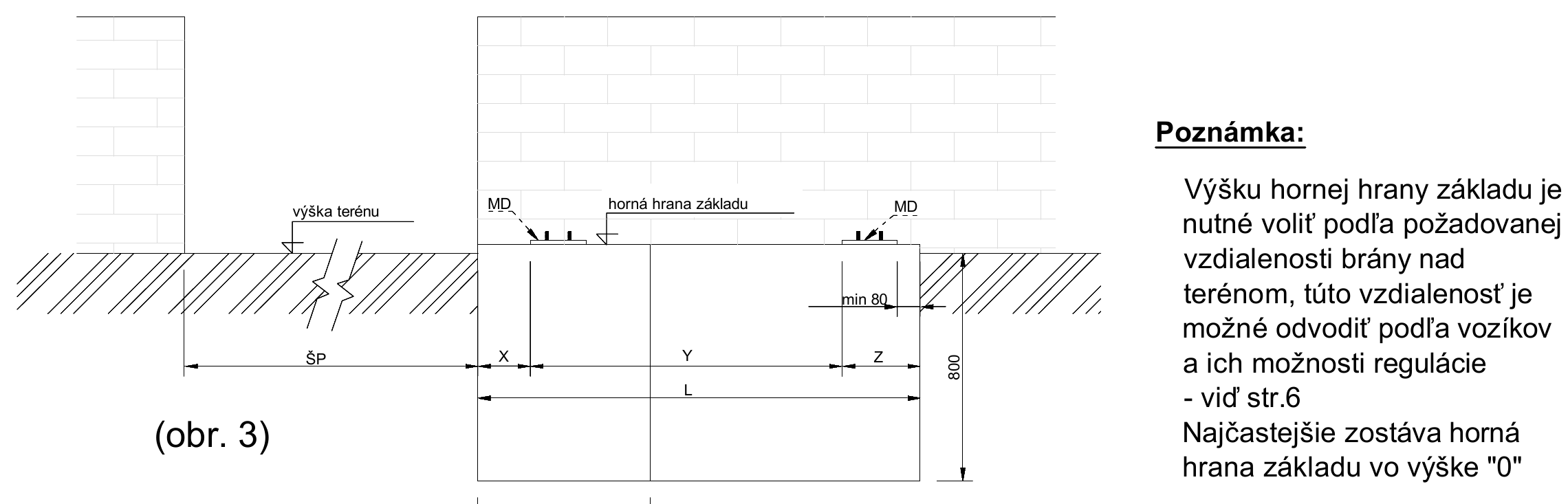

Betona pamats — skats A

Pamata, zemes līmeņa un rullīšu balstu montāžas plākšņu sānskats
Skats A: minimālais dziļums 800 mm; pamata augšmalas augstumu izvēlieties atbilstoši rullīšu balstiem un vajadzīgajai atstarpei virs zemes.
Pamats rullīšu balstiem ar 3 vai 5 rullīšiem · X = 160 mm
ŠP Y Z L
2 500 mm 750 mm 290 mm 1 200 mm
3 000 mm 950 mm 290 mm 1 400 mm
3 500 mm 1 150 mm 290 mm 1 600 mm
4 000 mm 1 300 mm 340 mm 1 800 mm
4 500 mm — īsais variants 1 050 mm 290 mm 1 500 mm
4 500 mm — pilnais variants 1 500 mm 340 mm 2 000 mm
5 000 mm 1 700 mm 340 mm 2 200 mm
5 500 mm 1 850 mm 290 mm 2 300 mm
6 000 mm 2 050 mm 290 mm 2 500 mm
6 500 mm 1 950 mm 290 mm 2 400 mm
Pamats rullīšu balstiem ar 8 rullīšiem · X = 240 mm
ŠP Y Z L
2 500 mm 650 mm 310 mm 1 200 mm
3 000 mm 900 mm 260 mm 1 400 mm
3 500 mm 1 100 mm 260 mm 1 600 mm
4 000 mm 1 250 mm 310 mm 1 800 mm
4 500 mm — īsais variants 900 mm 260 mm 1 400 mm
4 500 mm — pilnais variants 1 350 mm 310 mm 1 900 mm
5 000 mm 1 550 mm 310 mm 2 100 mm
5 500 mm 1 750 mm 310 mm 2 300 mm
6 000 mm 1 950 mm 310 mm 2 500 mm
6 500 mm 1 900 mm 260 mm 2 400 mm
  • Ratiņu montāžas plāksnes pamatnes izmēri ir 120 × 180 mm.
  • Montāžas plākšņu atverēm jābūt vismaz 17 mm lielām; avotā norādīta stiprināšana ar M16 vītņstieņiem.
  • Stieņus var iebetonēt tieši, nostiprināt sacietējušā betonā ar ķīmisko enkuru vai izgriezt montāžas plāksnes no pamata; izvēlētajai metodei jāatbilst pamatnei un slodzei.
  • Pamatu augšējā mala bieži ir vienā līmenī ar grunti, taču noteicošais ir nepieciešamais vārtu augstums virs grunts un ratiņu regulēšanas diapazons.

2. Kabeļu un aizsargcauruļu sagatavošana pirms betonēšanas

Pirms betonēšanas izvadiet aizsargcaurules līdz piedziņas vietai, abiem fotoelementiem un bākugunij. Pie piedziņas paredziet kabeļa izvadu aptuveni 300 mm no malas atbilstoši izvēlētajam novietojumam; avotā pie labā stabiņa fotoelements atrodas aptuveni 180 mm virs attiecīgā izvada.

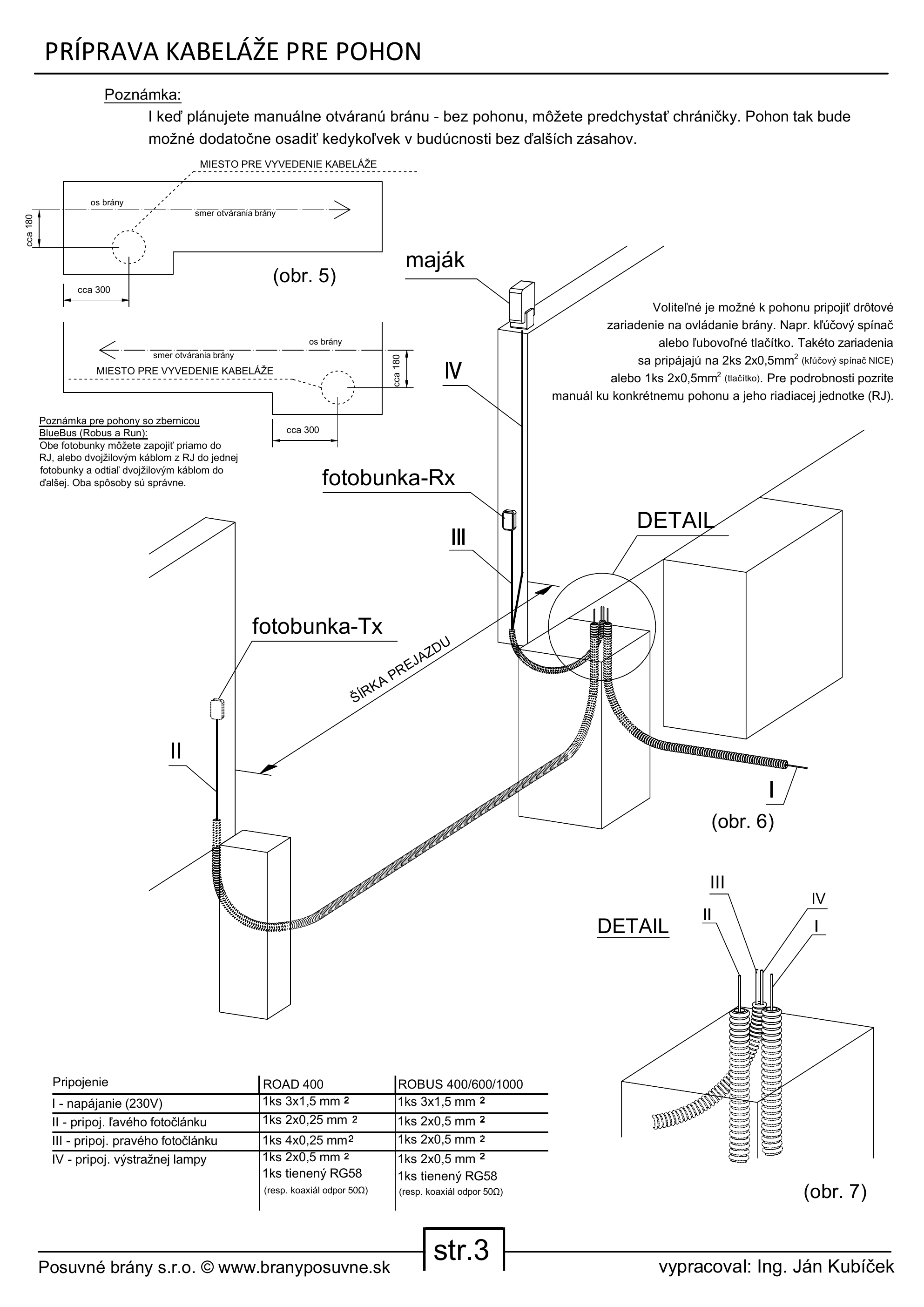

Pilna sākotnējā lapa par piedziņas kabeļu sagatavošanu, tostarp barošanu, fotoelementiem, bākuguni, aizsargcaurulēm, paskaidrojumiem un pieslēgumu tabulu
Sākotnējā materiāla pilna 3. lapa: visa shēma, visi apzīmējumi, paskaidrojumi un pieslēgumu tabula. Noklikšķiniet, lai atvērtu pilnu izšķirtspēju.
Avotā norādītie kabeļu šķērsgriezumi — pārbaudiet tos attiecīgās piedziņas rokasgrāmatā
Trase Funkcija Nice Road RD400 Nice Robus RB 400/600/1000 — vecākā paaudze
I Piedziņas barošana 230 V 1 × 3 × 1,5 mm² 1 × 3 × 1,5 mm²
II Kreisais fotoelements, raidītājs Tx 1 × 2 × 0,25 mm² 1 × 2 × 0,5 mm²
III Labais fotoelements, uztvērējs Rx 1 × 4 × 0,25 mm² 1 × 2 × 0,5 mm²
IV Bākugunis un antena 1 × 2 × 0,5 mm² + ekranēts RG58, 50 Ω 1 × 2 × 0,5 mm² + ekranēts RG58, 50 Ω

Saskaņā ar avotu izvēles atslēgas slēdzim vajadzīgi 2 × 2 × 0,5 mm² kabeļi; vienkāršai pogai — 1 × 2 × 0,5 mm² kabelis. BlueBUS sistēmā fotoelementus var pievienot vadības blokam atsevišķi vai virknē, ja to pieļauj konkrētais vadības bloks un tā rokasgrāmata.

3. Vārtu vadotnes, ratiņi un augstums virs grunts

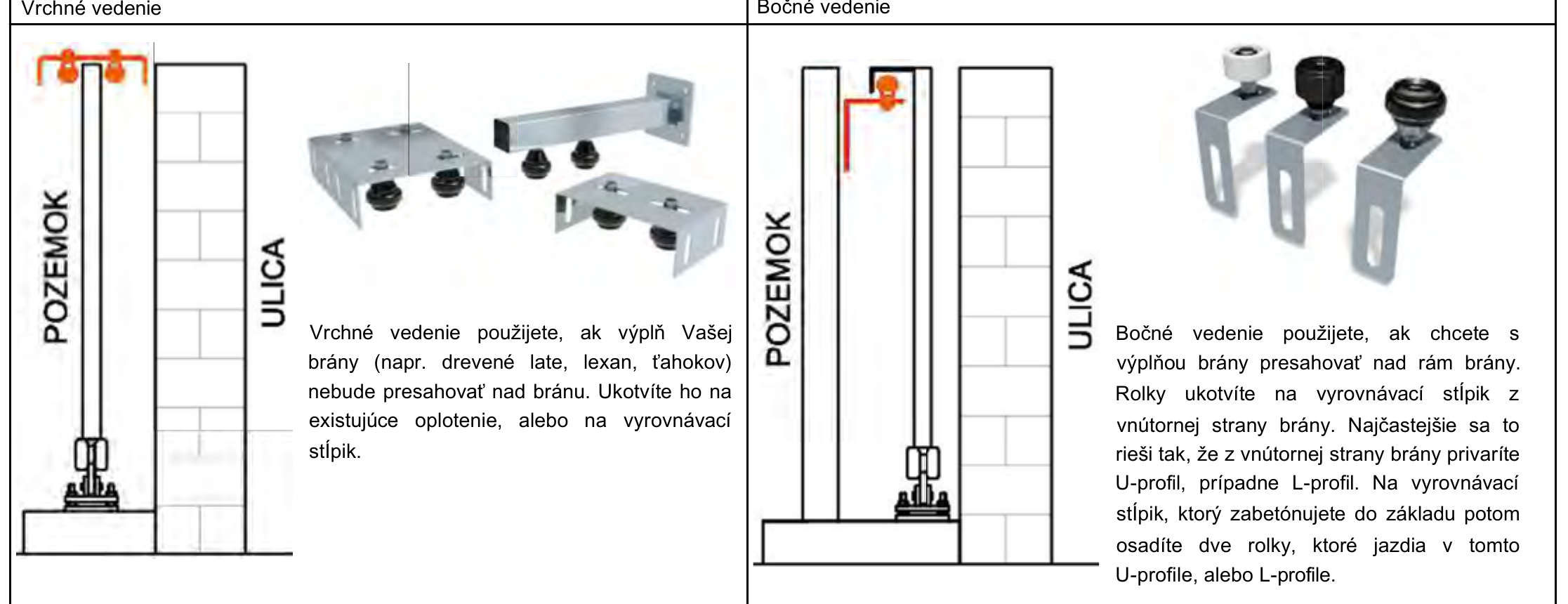

Bīdāmo vārtu augšējās un sānu vadotnes salīdzinājums
Kreisajā pusē — augšējā vadotne, labajā — sānu vadotne. Projektējot paredziet regulēšanas iespēju un stingru atbalsta konstrukciju.

Ieteicamie ratiņi vārtiem līdz 6,5 m

Tālāk norādītas tipiskas izvēles šīs rokasgrāmatas diapazonam. Galīgo ratiņu modeli izvēlieties atbilstoši C profilam, caurbrauktuves platumam, vārtu svaram, aizpildījumam un konstrukcijai.

Skatīt visus ratiņu veidus

Zīmējumiem atbilstošie C profili

Zīmējumos 2,5–4,0 m caurbrauktuvēm izmantots C profils 70 × 70 × 4 mm; zīmējumos 4,5–6,5 m caurbrauktuvēm — 80 × 80 × 5 mm. Izvēloties materiālu, vienmēr pārbaudiet pieļaujamo slodzi kopā ar ratiņiem un vārtu aizpildījumu.

Skatīt visus C profilus

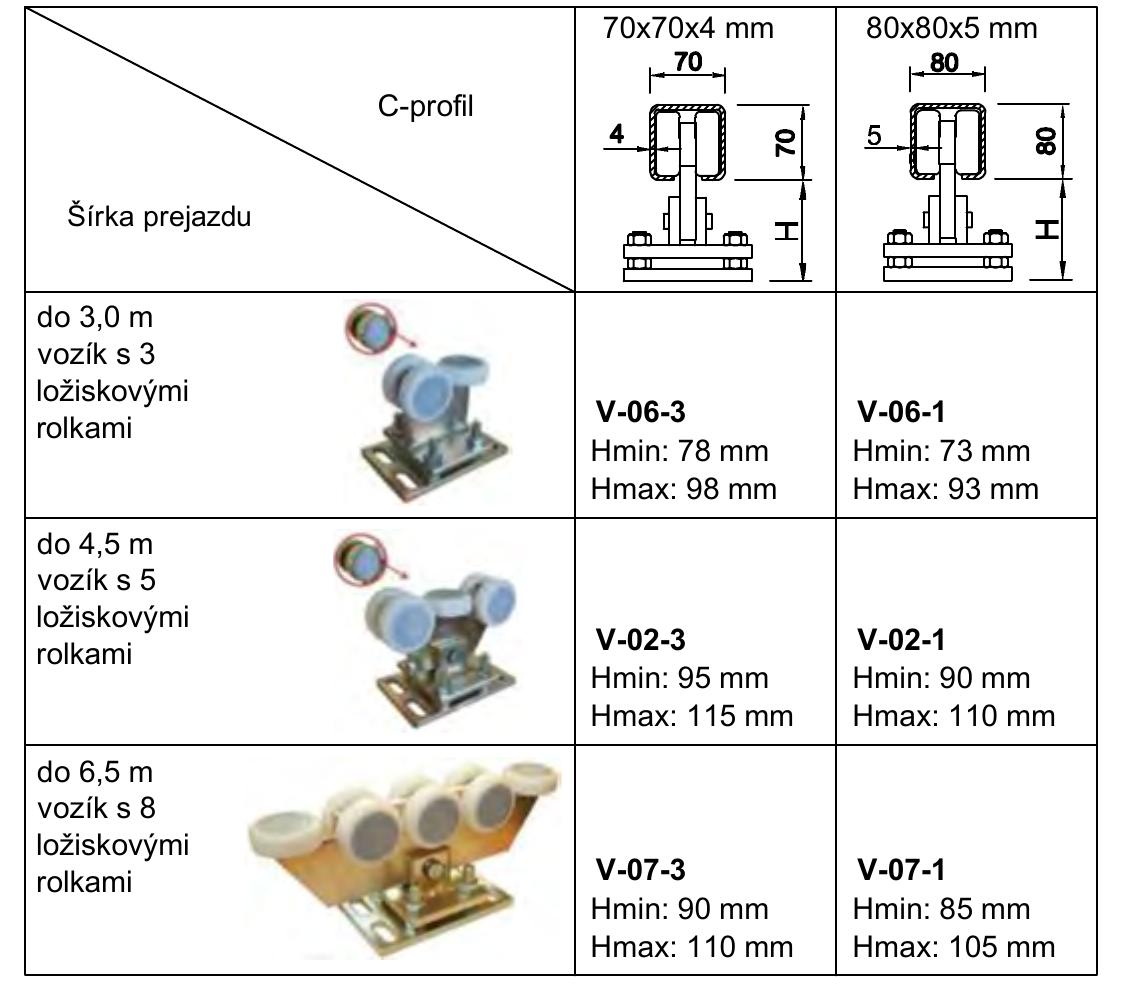

Augstuma H tabula ratiņiem ar trim, pieciem un astoņiem rullīšiem pie 70 un 80 mm C profiliem
Augstums H no montāžas plāksnes līdz C profila apakšējai malai atkarībā no ratiņiem un profila.
H diapazons atkarībā no ratiņu un nesošā C profila veida
Ratiņi 70 × 70 × 4 mm 80 × 80 × 5 mm
3 rullīši V-06-3 · 78 līdz 98 mm V-06-1 · 73 līdz 93 mm
5 rullīši V-02-3 · 95 līdz 115 mm V-02-1 · 90 līdz 110 mm
8 rullīši V-07-3 · 90 līdz 110 mm V-07-1 · 85 līdz 105 mm
10 rullīši — 93 līdz 109 mm

Izvēlieties H vērtību regulēšanas diapazonā tā, lai vārti atrastos virs augstākā zemes punkta un vienlaikus tiktu saglabāts pareizs piedziņas, zobstieņa, gala atdures elementu un vadotnes novietojums.

4. Piedziņas un zobstieņa augstums

Avotā izmantoti šādi apzīmējumi: H = ratiņu augstums, A = C profila augstums, Y = nepieciešamā atstarpe starp vārtiem un zemi, N = piedziņas konstrukcijas augstums. Piedziņas montāžas plāksnes X novietojumu nosaka pēc formulas:

X = H + A + Y + 40 − N

Avotā norādīts N = 85 mm modeļiem Road 400 un Robus 400, N = 92 mm modeļiem Robus 600/1000 un N = 109 mm modelim Run 1800P. Šīs vērtības attiecas uz konkrētiem vecākiem modeļiem; citai vai jaunākai piedziņai izmēriet N atbilstoši tās montāžas rasējumam.

Piemērs no avota: Robus 600, 80 mm C profils, 5 rullīšu ratiņi H = 90 līdz 110 mm, atstarpe Y = 0 un N = 92 mm dod X = 118 līdz 138 mm. Avotā pēc tam izvēlēts 115 mm montāžas augstums; pirms izmantošanas pārbaudiet novietojumu, salīdzinot ar konkrētajiem ratiņiem, zobstieni un piedziņu.

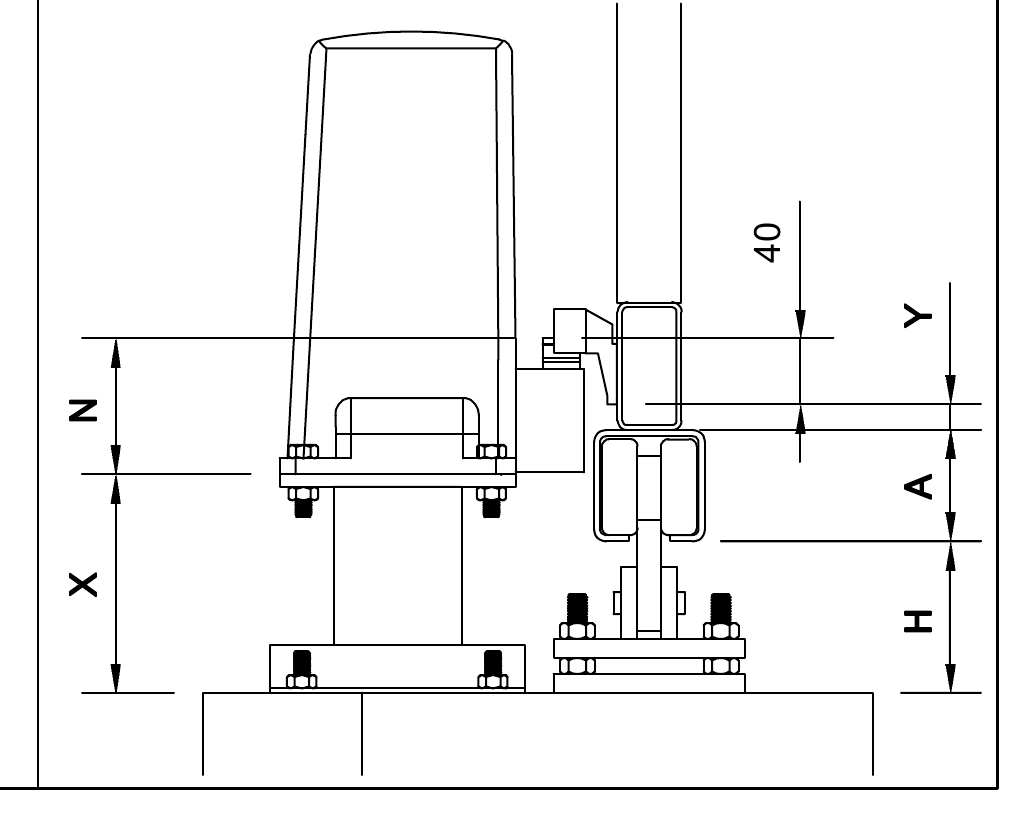

Augstumu H, A, Y, X un N shēma starp pamatni, nesošo profilu, zobstieni un piedziņu
Pamatnes, ratiņu, C profila, zobstieņa un piedziņas savstarpējais novietojums.
  1. Izlīdziniet vārtus uz ratiņiem un noregulējiet nepieciešamo atstarpi virs zemes.
  2. Uzstādiet piedziņu uz stingras, regulējamas plāksnes tā, lai zobrats pareizi saķertos ar zobstieni.
  3. Nenovietojiet vārtu svaru pilnībā uz zobrata; ievērojiet piedziņas un zobstieņa rokasgrāmatā norādīto atstarpi.
  4. Ar rokām pārbaudiet, vai visā kustības ceļā zobrats vienmērīgi saķeras ar zobstieni un nekas neaizķeras, un tikai pēc tam pabeidziet stiprināšanu.

5. Piedziņu pieslēguma shēmas

Nice Road RD400

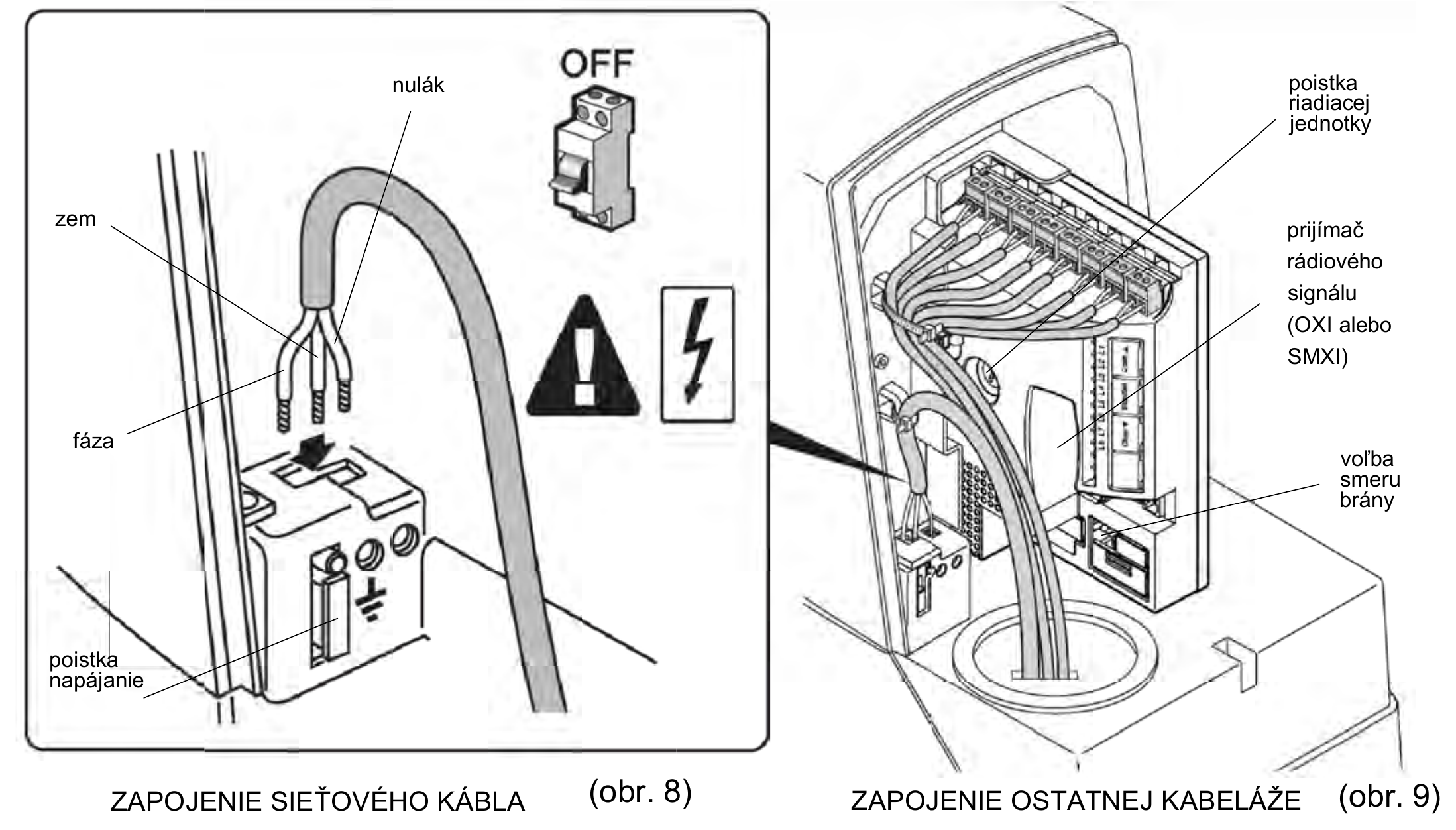

Attēla fragments parāda elektrotīkla kabeļa pamata pievadu un spaiļu izvietojumu piedziņā Road RD400. Sākotnējā PDF dokumentā ir arī attēls, kas paredzēts citam vadības blokam; tas apzināti izlaists, lai nesajauktu divas atšķirīgas shēmas.

Elektrotīkla kabeļa un vadu pamata pievads Nice Road RD400 piedziņai
Road RD400: orientējošs fragments no sākotnējās rokasgrāmatas. Pārbaudiet spailes un pieslēgumu ierīces aktuālajā rokasgrāmatā.

Nice Robus RBS400 / RBS600 — pašreizējā paaudze

Gatavās shēmas pārņemtas no slīdošo vārtu rokasgrāmatas v5 5. lappuses. Tajās saglabāts sākotnējais pieslēgums, apraksti un palielināts spaiļu bloka detalizētais attēls; shēmas nav pārzīmētas.

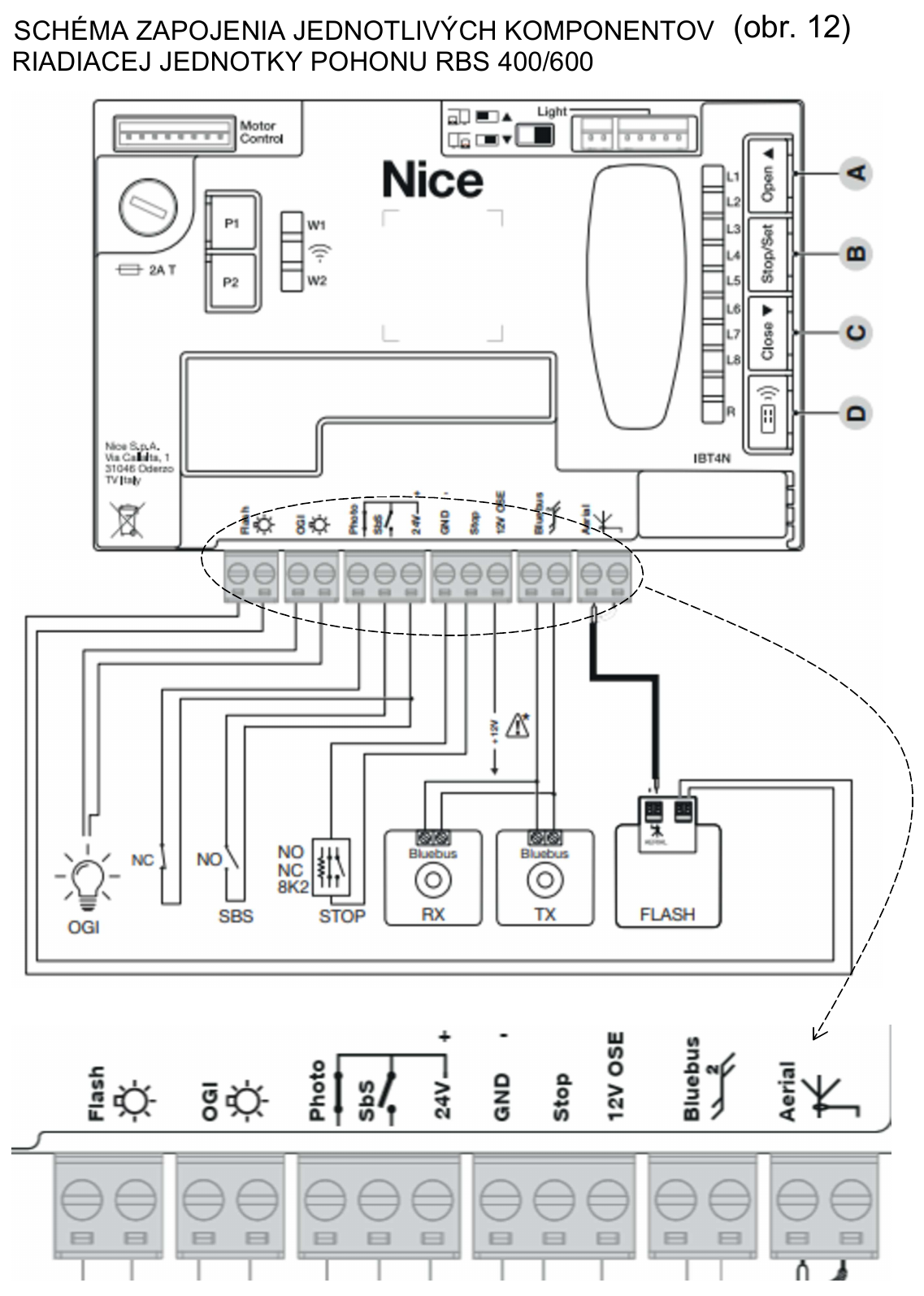

Sākotnējā NICE Robus RBS400 un RBS600 vadības bloka komponentu pieslēguma shēma ar palielinātu spaiļu bloka detaļu
Vadības bloka RBS400/600 atsevišķo komponentu pieslēguma shēma, 12. attēls. Noklikšķiniet, lai atvērtu shēmu un spaiļu bloka detaļu pilnā izšķirtspējā.

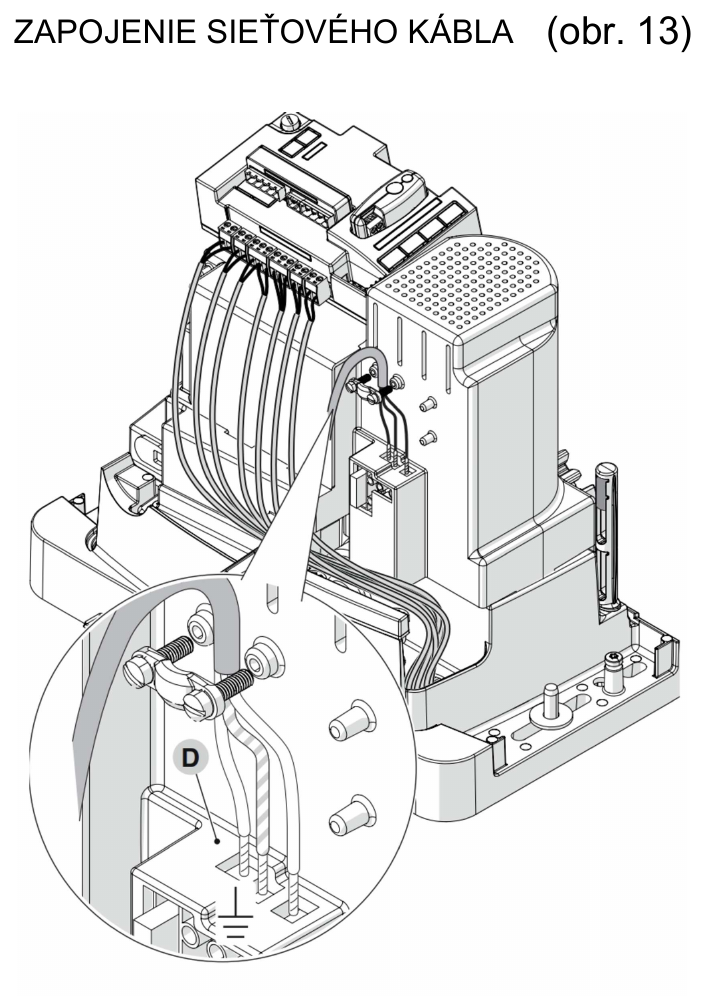

NICE Robus RBS400 un RBS600 piedziņas elektrotīkla kabeļa pieslēguma sākotnējais rasējums ar savienojuma detaļu
Elektrotīkla kabeļa pieslēgums, 13. attēls no tās pašas rokasgrāmatas lappuses. Sākotnējais rasējums, tostarp savienojuma detaļa, ir saglabāts bez izmaiņām.

NICE RBS400/600 montāžas rokasgrāmata — pieslēgumu shēma un apraksts.

Produkti: NICE Robus RBS400 un NICE Robus RBS600.

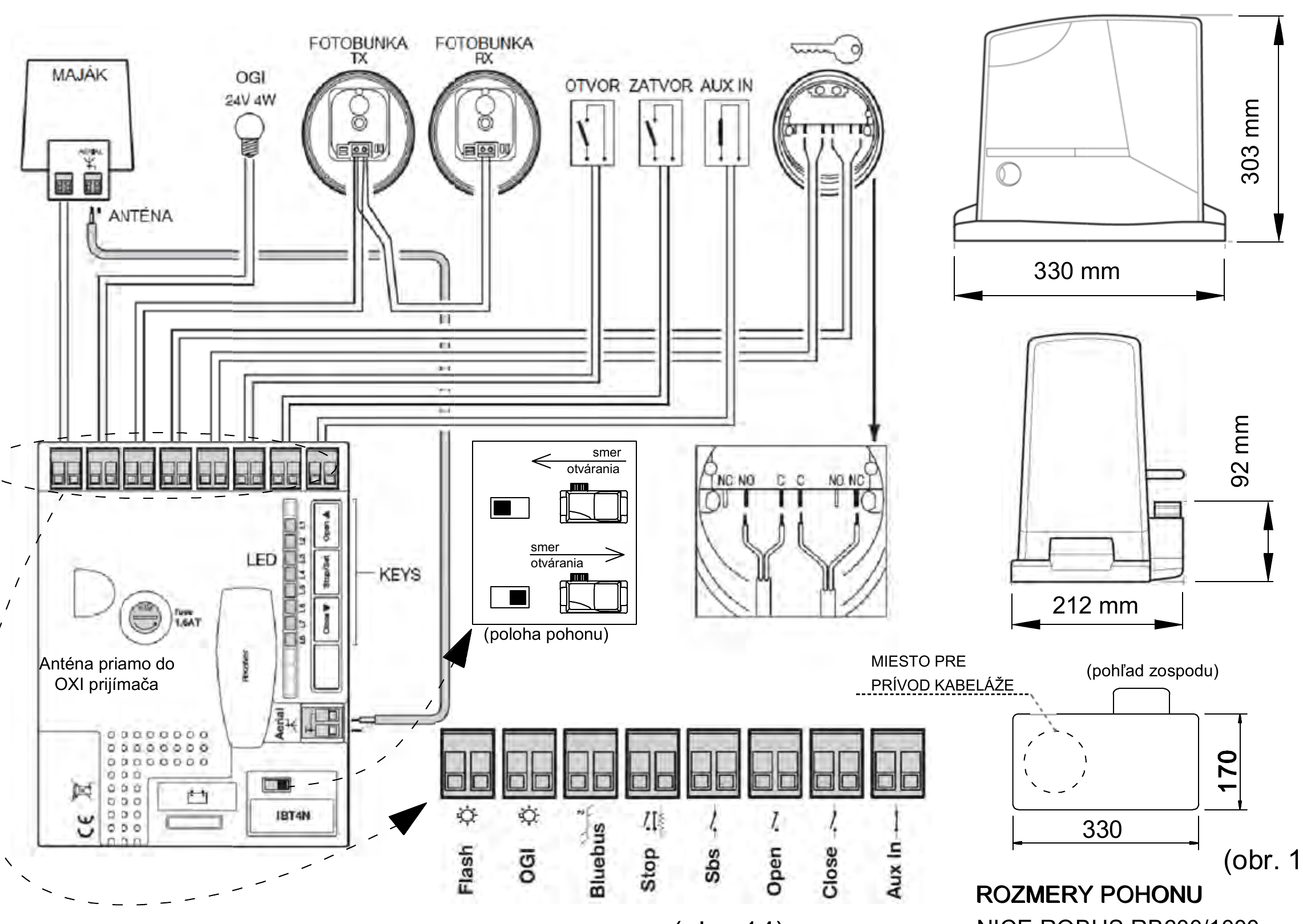

Nice Robus RB 400/600/1000 — vecākā paaudze

Tālāk redzamais fragments paredzēts tikai vecākās paaudzes Robus RB un attēlā redzamajam vadības blokam. Tajā redzams bākuguns, fotoelementu un vadības ieeju pieslēgums, kā arī piedziņas vecākie izmēri. Neizmantojiet to Robus RBS modeļiem.

Nice Robus RB 400, 600 un 1000 piederumu un piedziņas izmēru vēsturiskā shēma
Vēsturisks materiāls par Robus RB 400/600/1000. Tas norādīts kā vecāka atsauce, nevis kā RBS modeļu rokasgrāmata.

6. Izmēru un svara kopsavilkuma tabula

Tabulā norādītās vērtības attiecas uz konkrētajiem variantiem avota rasējumos, kas uzskaitīti nākamajā nodaļā.

Izmēri un svars atbilstoši avota rasējumiem

Brauktuves platums Vārtu kopējais garums Vārtu pašmasa Maks. slodze uz metru Maks. aizpildījuma svars
2,5 m 3,77 m 80 kg 195 kg/m 525 kg
3,0 m 4,49 m 90 kg 165 kg/m 530 kg
3,5 m 5,22 m 105 kg 145 kg/m 535 kg
4,0 m 5,85 m 120 kg 125 kg/m 525 kg
4,5 m — īsie 6,00 m 140 kg 105 kg/m 495 kg
4,5 m — pilnie 6,48 m 150 kg 125 kg/m 590 kg
5,0 m 7,17 m 165 kg 100 kg/m 520 kg
5,5 m 7,86 m 180 kg 95 kg/m 540 kg
6,0 m 8,55 m 195 kg 75 kg/m 465 kg
6,5 m 9,00 m 200 kg 55 kg/m 370 kg

7. Vārtu dažāda platuma tehniskie rasējumi

Iepriekš redzamajā kopsavilkuma tabulā svarīgās vērtības norādītas arī tekstuāli. Tālāk redzamie rasējumi palīdz izprast rāmja sadalījumu, griezumu atrašanās vietas un izmēru atzīmes. Katrs priekšskatījums ir saite uz pilnas izšķirtspējas attēlu.

Caurbrauktuve 2,5 m

Kopējais garums 3 770 mm, rāmis 2 690 mm, pretsvars 1 080 mm, rāmja augstums 1 500 mm, C profils 70 × 70 × 4 mm.

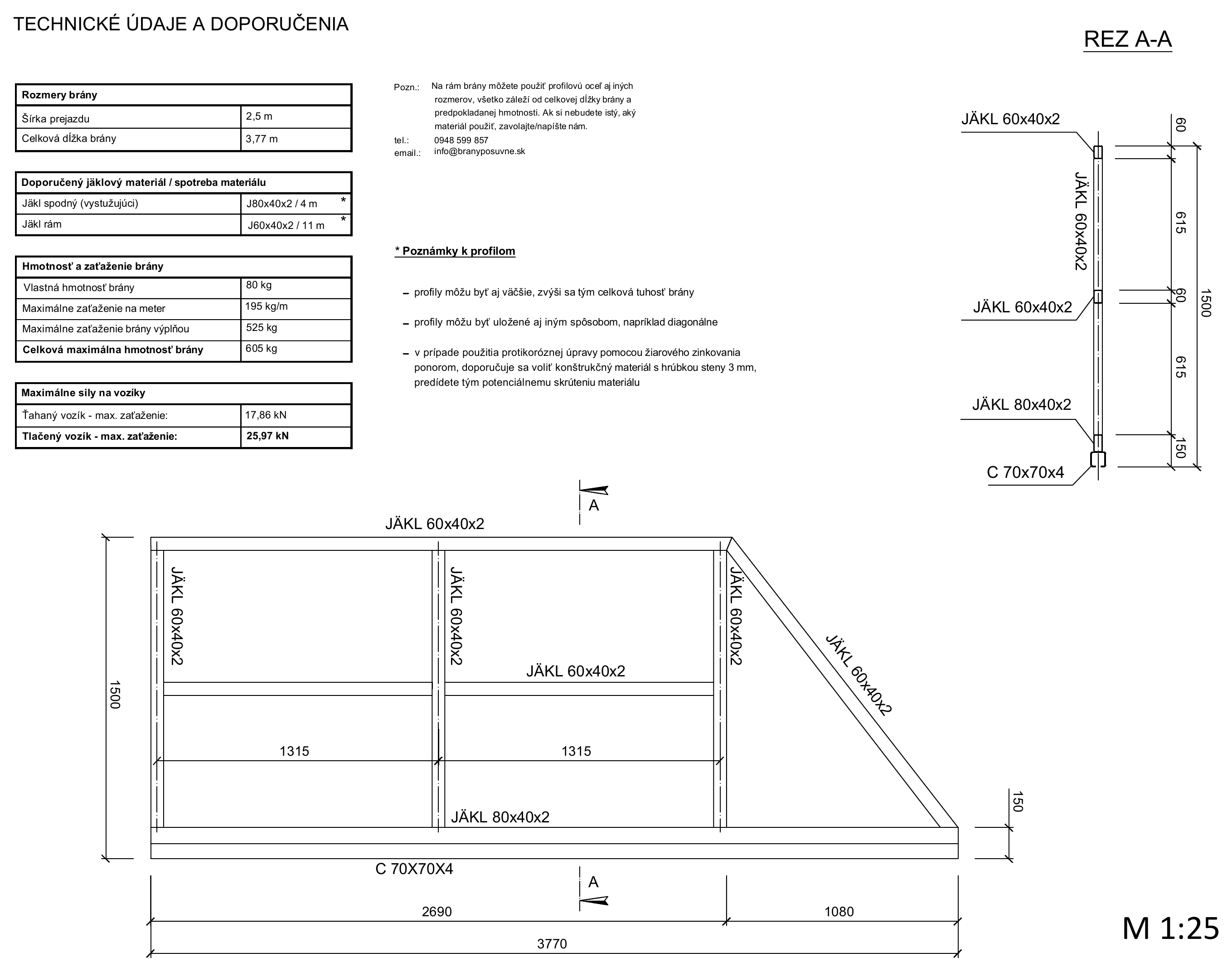

Pašnesošo vārtu tehniskais rasējums 2,5 metru caurbrauktuvei
Rāmis 2 690 mm + pretsvars 1 080 mm, augstums 1 500 mm.

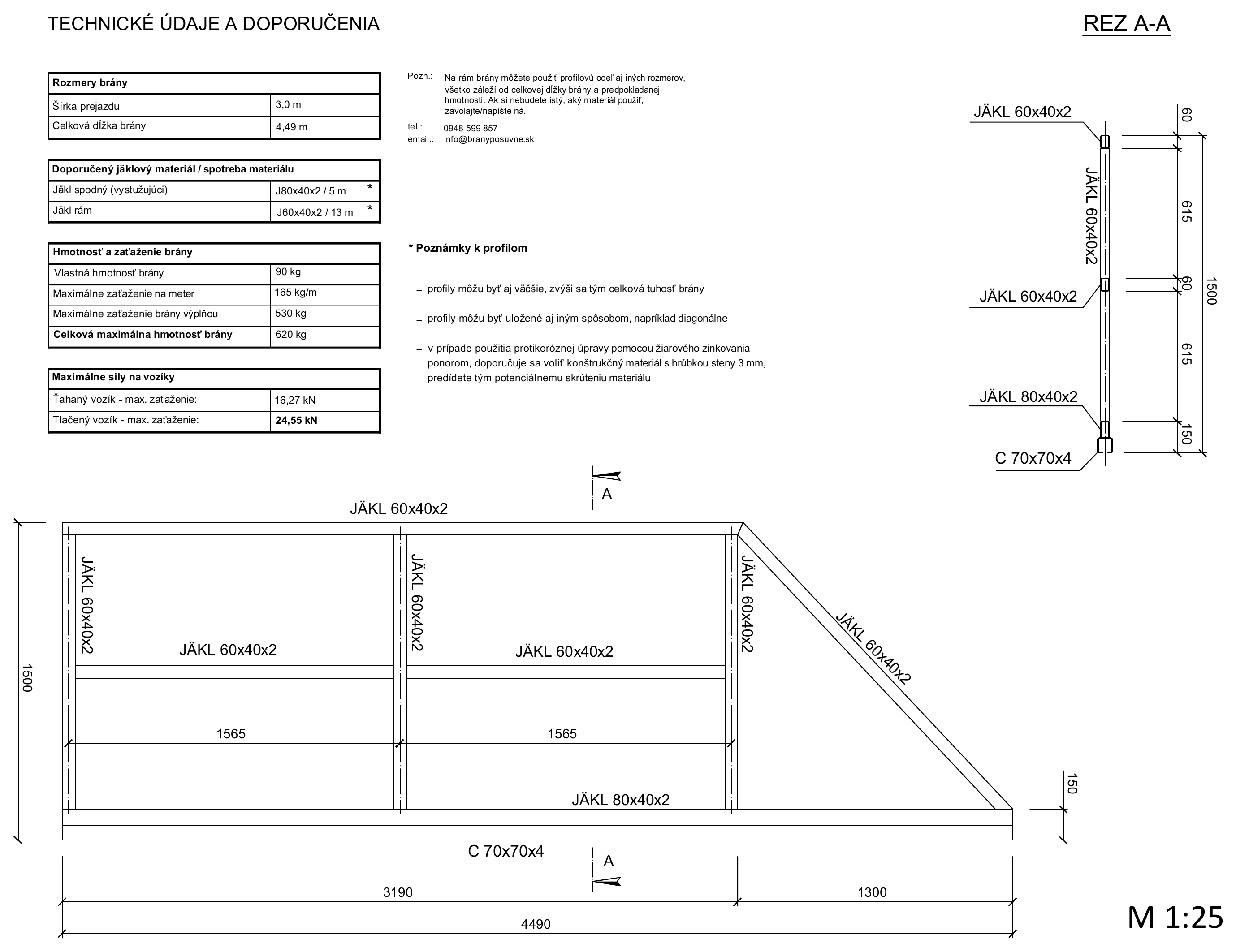

Caurbrauktuve 3,0 m

Kopējais garums 4 490 mm, rāmis 3 190 mm, pretsvars 1 300 mm, rāmja augstums 1 500 mm, C profils 70 × 70 × 4 mm.

Pašnesošo vārtu tehniskais rasējums 3 metru caurbrauktuvei
Rāmis 3 190 mm + pretsvars 1 300 mm, augstums 1 500 mm.

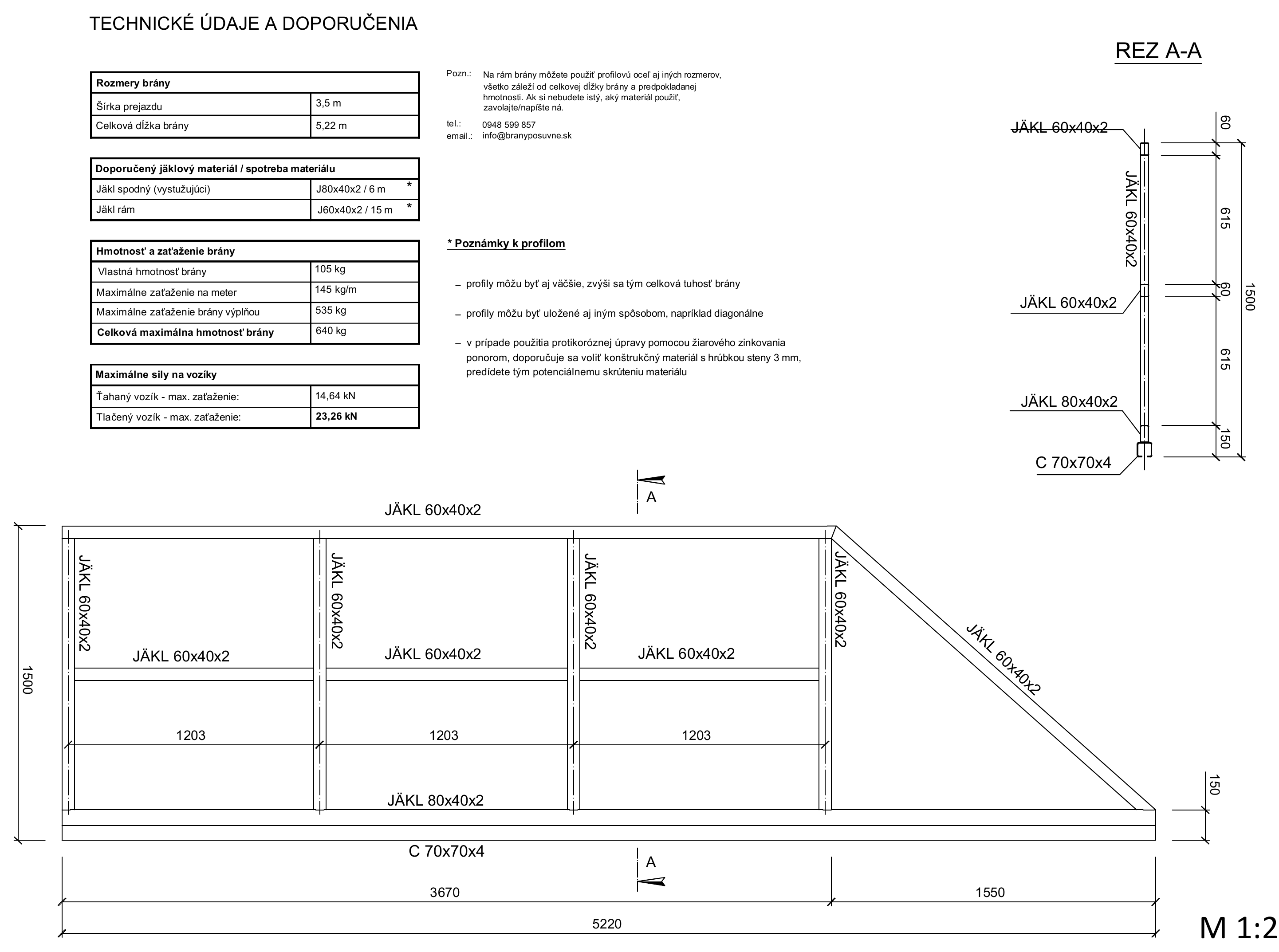

Caurbrauktuve 3,5 m

Kopējais garums 5 220 mm, rāmis 3 670 mm, pretsvars 1 550 mm, rāmja augstums 1 500 mm, C profils 70 × 70 × 4 mm.

Pašnesošo vārtu tehniskais rasējums 3,5 metru caurbrauktuvei
Rāmis 3 670 mm + pretsvars 1 550 mm, augstums 1 500 mm.

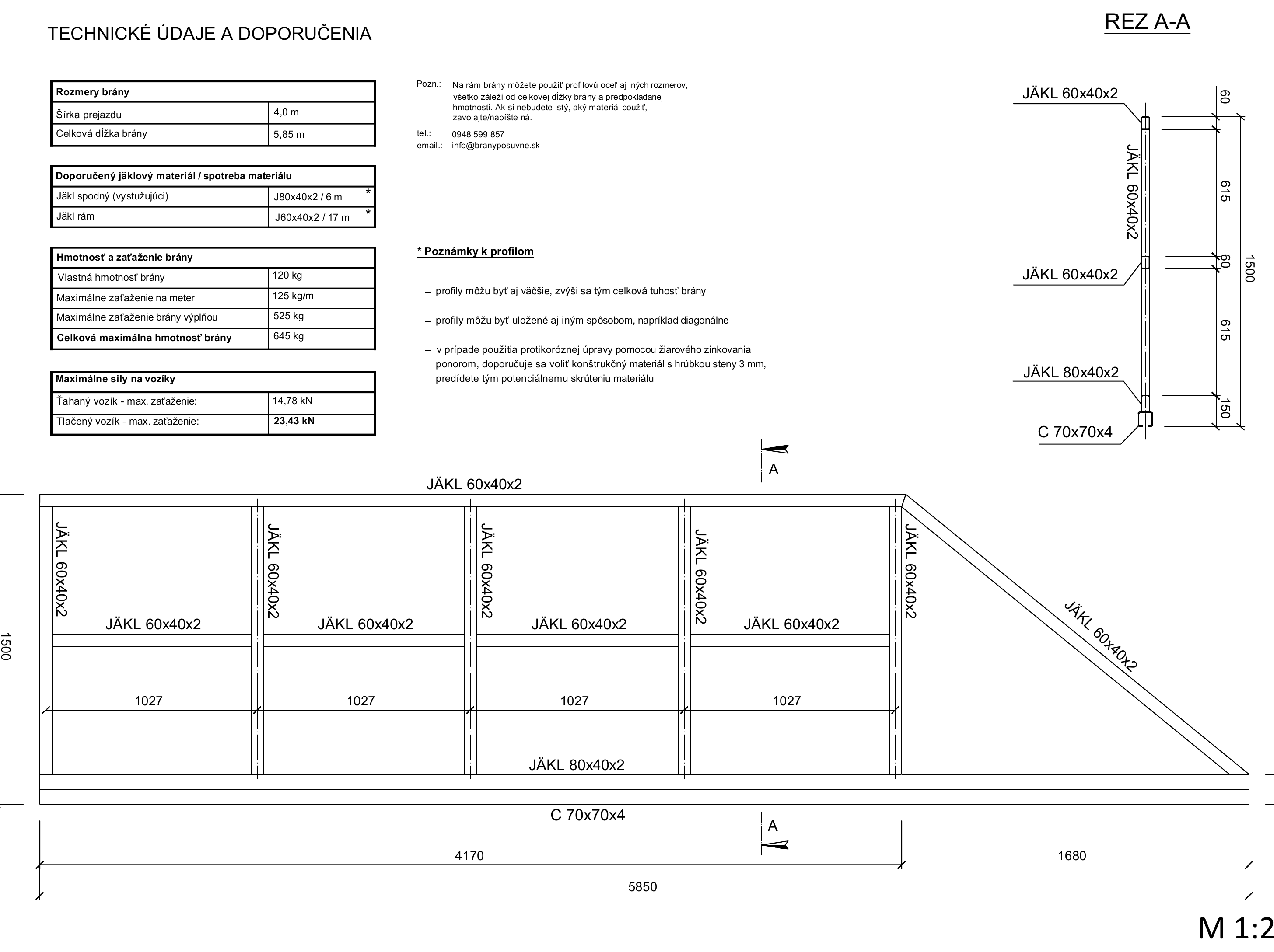

Caurbrauktuve 4,0 m

Kopējais garums 5 850 mm, rāmis 4 170 mm, pretsvars 1 680 mm, rāmja augstums 1 500 mm, C profils 70 × 70 × 4 mm.

Pašnesošo vārtu tehniskais rasējums 4 metru caurbrauktuvei
Rāmis 4 170 mm + pretsvars 1 680 mm, augstums 1 500 mm.

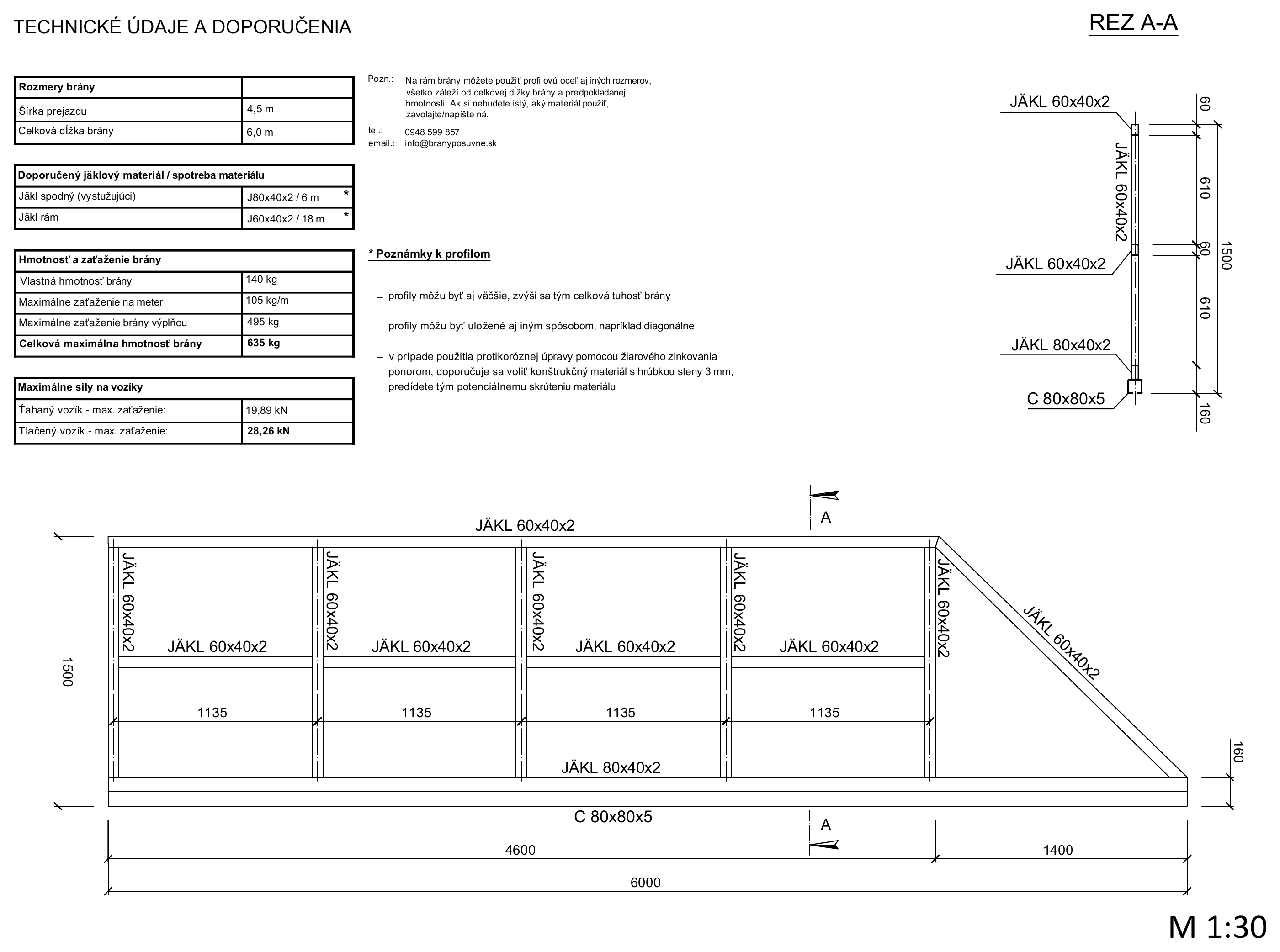

Caurbrauktuve 4,5 m — īsā versija

Kopējais garums 6 000 mm, rāmis 4 600 mm, pretsvars 1 400 mm, rāmja augstums 1 500 mm, C profils 80 × 80 × 5 mm.

Īso pašnesošo vārtu tehniskais rasējums 4,5 metru caurbrauktuvei un 6 metru kopējam garumam
Rāmis 4 600 mm + pretsvars 1 400 mm, augstums 1 500 mm.

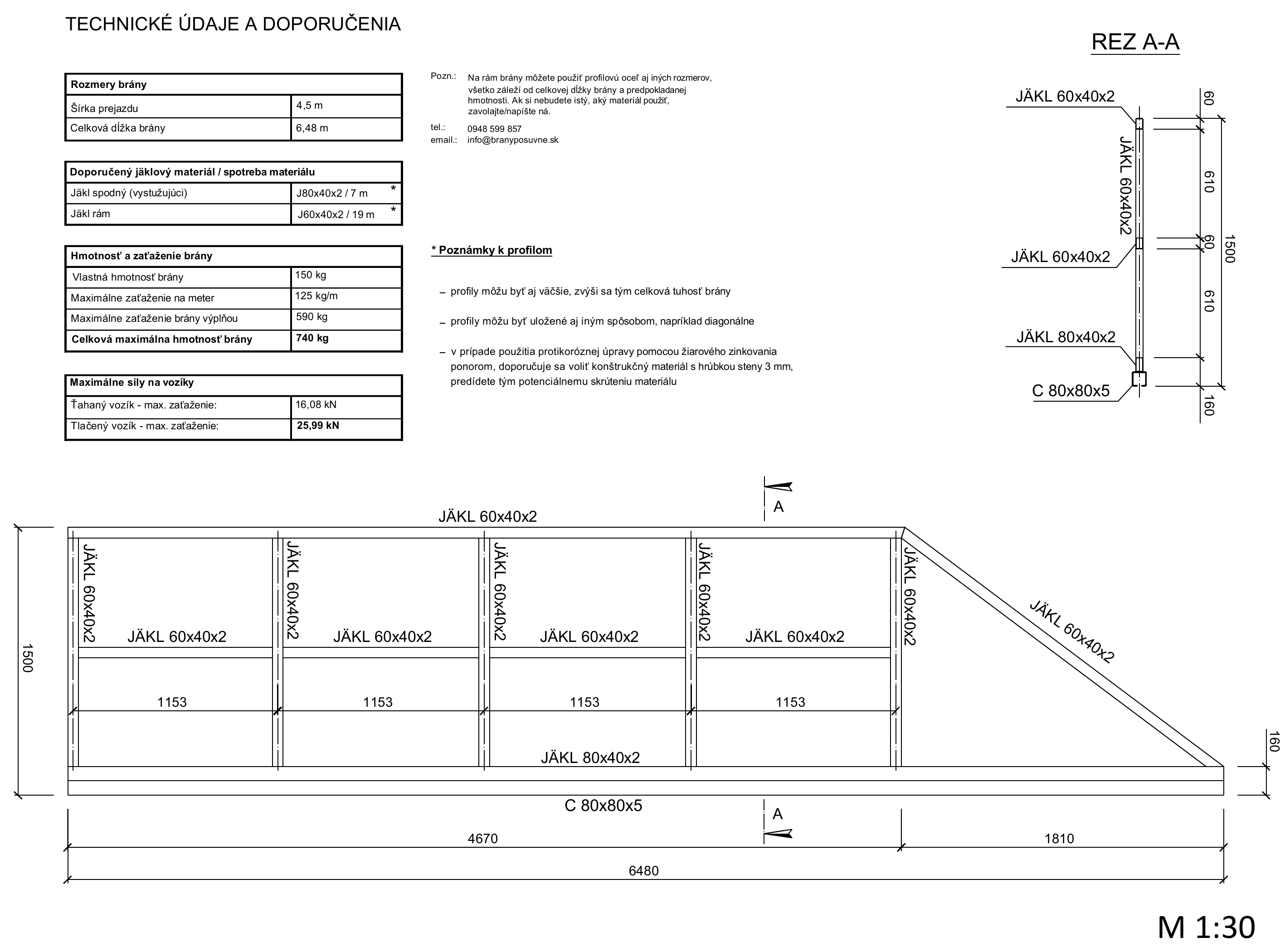

Caurbrauktuve 4,5 m — pilnā versija

Kopējais garums 6 480 mm, rāmis 4 670 mm, pretsvars 1 810 mm, rāmja augstums 1 500 mm, C profils 80 × 80 × 5 mm.

Pilno pašnesošo vārtu tehniskais rasējums 4,5 metru caurbrauktuvei un 6,48 metru kopējam garumam
Rāmis 4 670 mm + pretsvars 1 810 mm, augstums 1 500 mm.

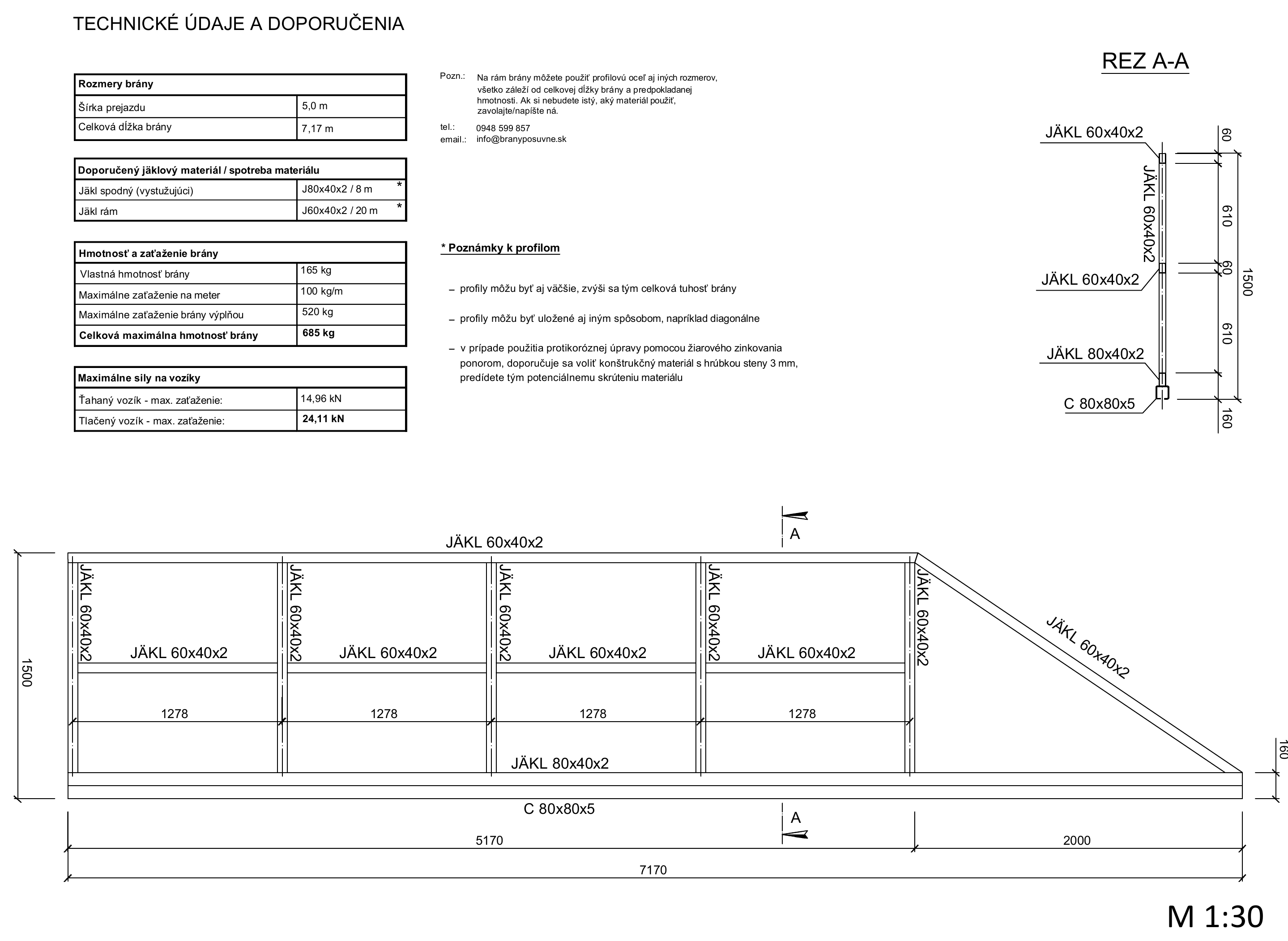

Caurbrauktuve 5,0 m

Kopējais garums 7 170 mm, rāmis 5 170 mm, pretsvars 2 000 mm, rāmja augstums 1 500 mm, C profils 80 × 80 × 5 mm.

Pašnesošo vārtu tehniskais rasējums 5 metru caurbrauktuvei
Rāmis 5 170 mm + pretsvars 2 000 mm, augstums 1 500 mm.

Caurbrauktuve 5,5 m

Kopējais garums 7 860 mm, rāmis 5 670 mm, pretsvars 2 190 mm, rāmja augstums 1 500 mm, C profils 80 × 80 × 5 mm.

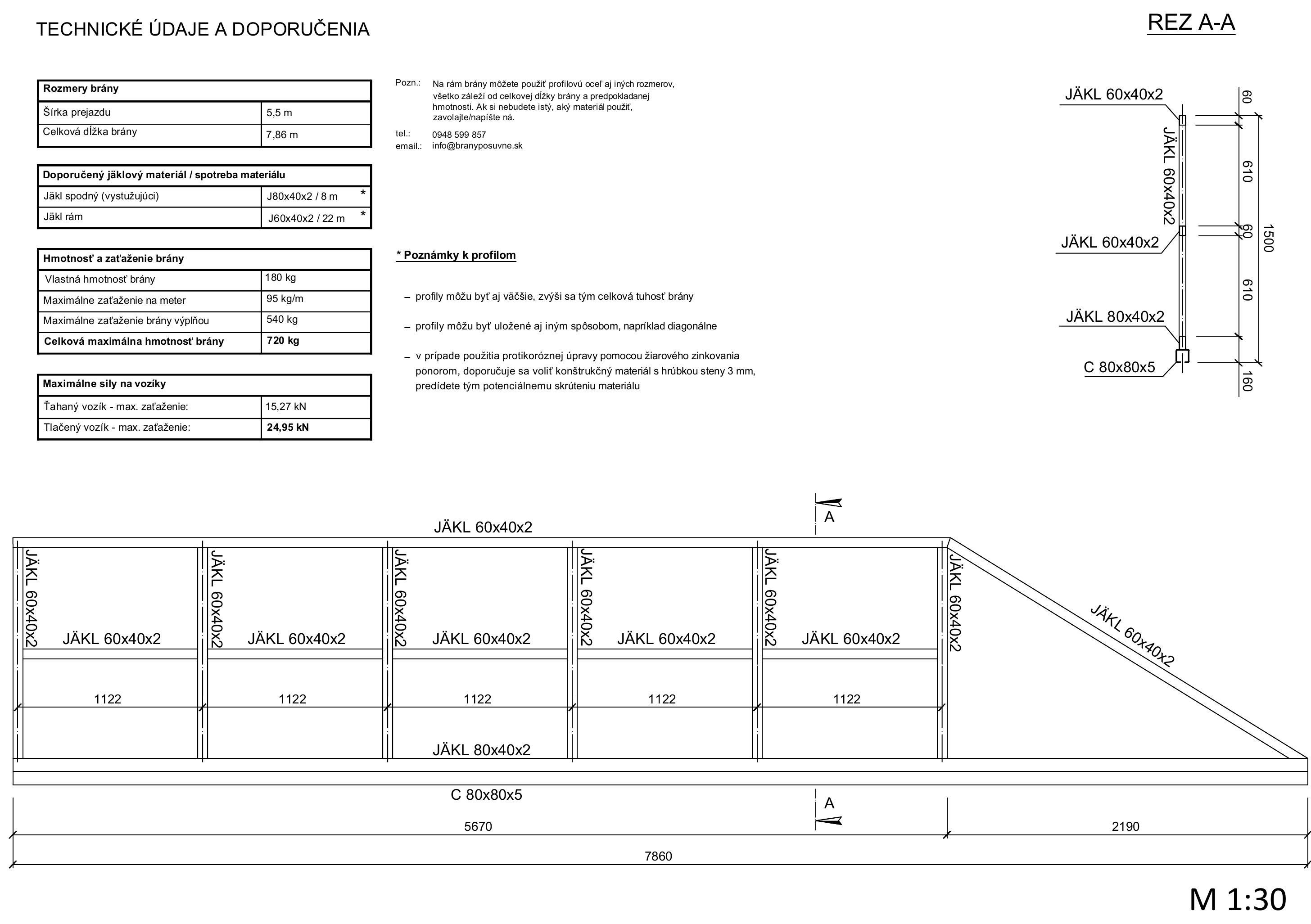

Pašnesošo vārtu tehniskais rasējums 5,5 metru caurbrauktuvei
Rāmis 5 670 mm + pretsvars 2 190 mm, augstums 1 500 mm.

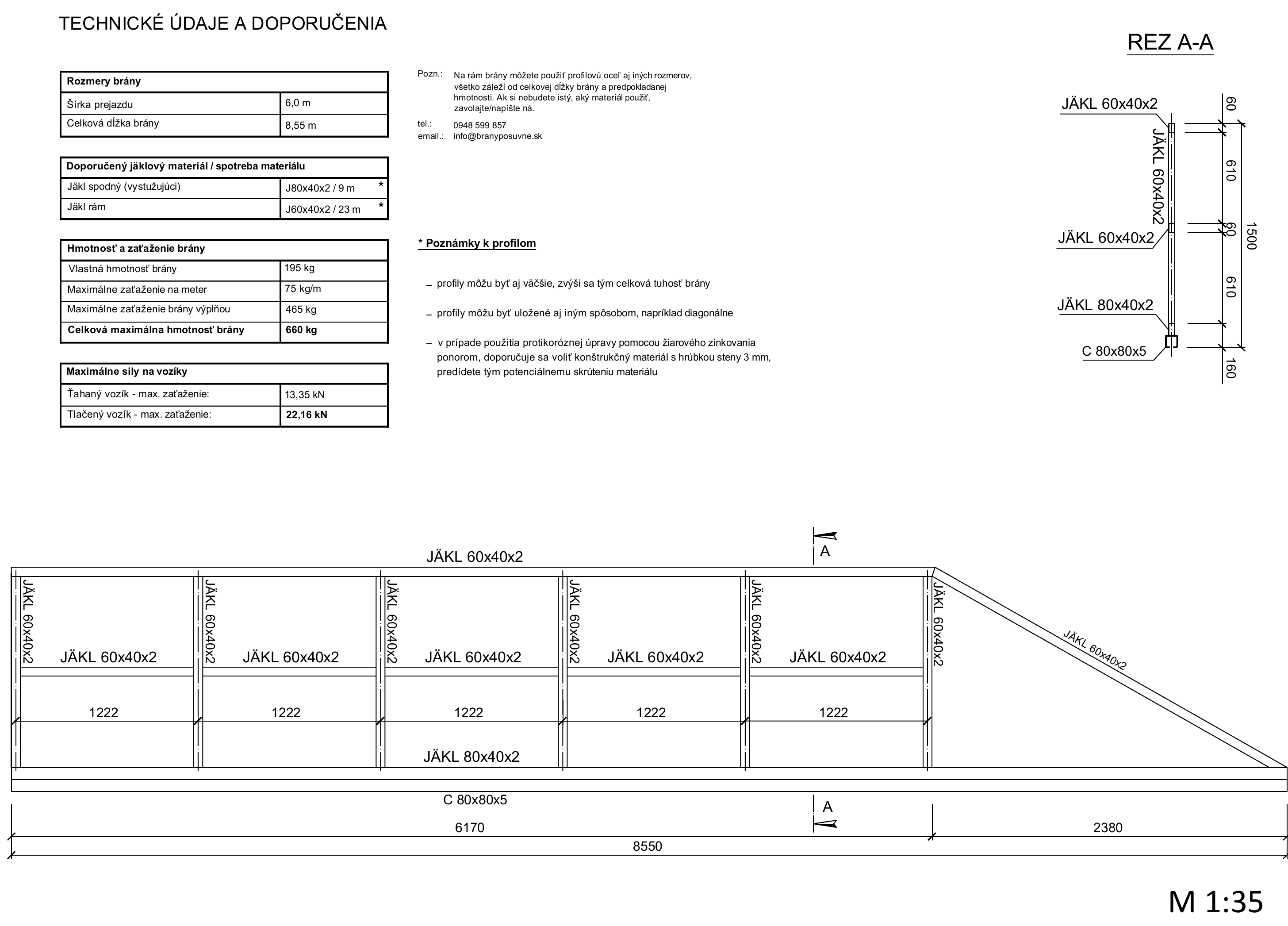

Caurbrauktuve 6,0 m

Kopējais garums 8 550 mm, rāmis 6 170 mm, pretsvars 2 380 mm, rāmja augstums 1 500 mm, C profils 80 × 80 × 5 mm.

Pašnesošo vārtu tehniskais rasējums 6 metru caurbrauktuvei
Rāmis 6 170 mm + pretsvars 2 380 mm, augstums 1 500 mm.

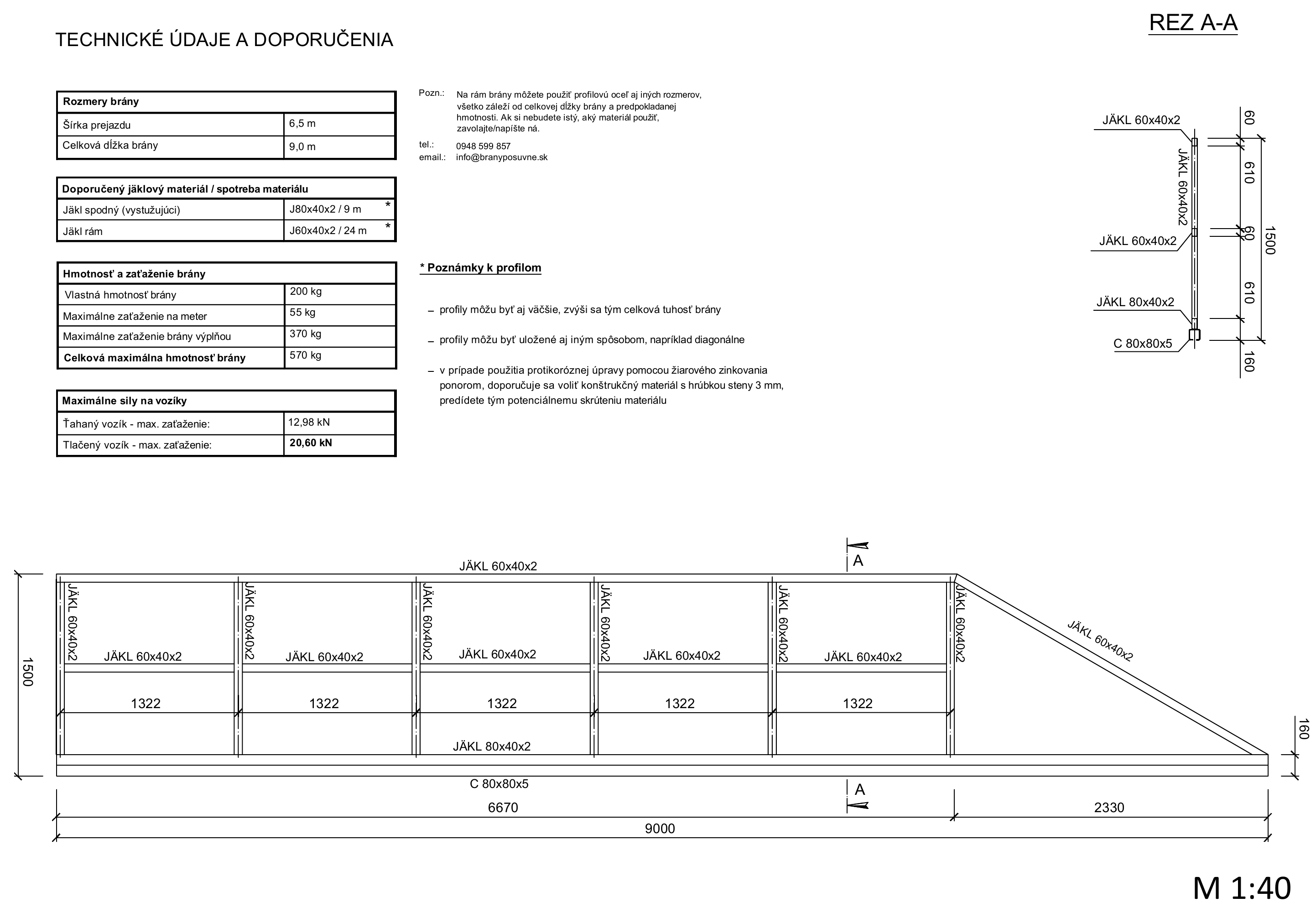

Caurbrauktuve 6,5 m

Kopējais garums 9 000 mm, rāmis 6 670 mm, pretsvars 2 330 mm, rāmja augstums 1 500 mm, C profils 80 × 80 × 5 mm.

Pašnesošo vārtu tehniskais rasējums 6,5 metru caurbrauktuvei
Rāmis 6 670 mm + pretsvars 2 330 mm, augstums 1 500 mm.

8. Biežāk uzdotie jautājumi un nākamie soļi

Vai pašnesošajiem vārtiem nepieciešama atsevišķa slēdzene?

Manuāli darbināmiem vārtiem — jā, aizslēgšanas veids jāparedz atsevišķi. Motorizētiem vārtiem noturēšana aizvērtā stāvoklī ir atkarīga no reduktora un konkrētās piedziņas iestatījumiem. Ja nepieciešama augstāka fiziskās drošības pakāpe, pēc konsultēšanās ar piegādātāju uzstādiet piemērotu slēdzeni; tā nedrīkst traucēt avārijas atbloķēšanu vai drošu darbību.

Kā vārtus darbina?

Parasti ar tālvadības pulti, pogu, atslēgas slēdzi vai saderīgu piekļuves kontroles sistēmu. Atļautos ievades veidus un programmēšanas metodi nosaka piedziņas vadības bloks.

Vai ar vienu tālvadības pulti var vadīt vairākas ierīces?

Jā, ja ierīcēm ir saderīgi uztvērēji un tālvadības pultij ir pietiekami daudz pogu vai kanālu. Pirms iegādes jāpārbauda frekvences, kodēšanas un uztvērēja saderība.

Vai sākumā varu vārtus lietot manuāli un piedziņu uzstādīt vēlāk?

Jā. Tomēr jau betonēšanas laikā ierīkojiet aizsargcaurules un sagatavojiet vietu un stiprinājumus turpmākajai piedziņai, fotoelementiem un brīdinājuma bākugunij. Rāmim jābūt iespējai piestiprināt zobstieni, bet manuāli darbināmiem vārtiem nepieciešams drošs atduris un slēdzene.

Aktuālie komponenti un speciālista konsultācija

Rokasgrāmatā apzināti nav norādītas cenas, pieejamība noliktavā vai novecojusi PDF produktu izlase. Lai izvēlētos aktuālos produktus, izmantojiet tīmekļvietnes pastāvīgās kategorijas un lūdziet pārbaudīt ratiņus, C profilu, piedziņu un drošības elementus, ņemot vērā jūsu vārtu svaru un izmērus.

Neatradāt atbildi? Piezvaniet mums

Sazinieties ar mums. Palīdzēsim izvēlēties komponentus tieši jūsu pašnesošajiem vārtiem.

Tehniska piezīme: Rokasgrāmata ir praktisks palīglīdzeklis, nevis projekta, statiskā aprēķina vai aktuālās piedziņas ražotāja montāžas instrukcijas aizstājējs. Drošības elementi un elektroinstalācija jāprojektē atbilstoši konkrētajiem vārtiem un spēkā esošajiem noteikumiem.


Sagatavoja inž. Ján Kubíček.

Pēdējoreiz atjaunināts: 16. 9. 2026.
