Nice vadības bloku atiestatīšana


Pirms atiestatīšanas varat izmēģināt:

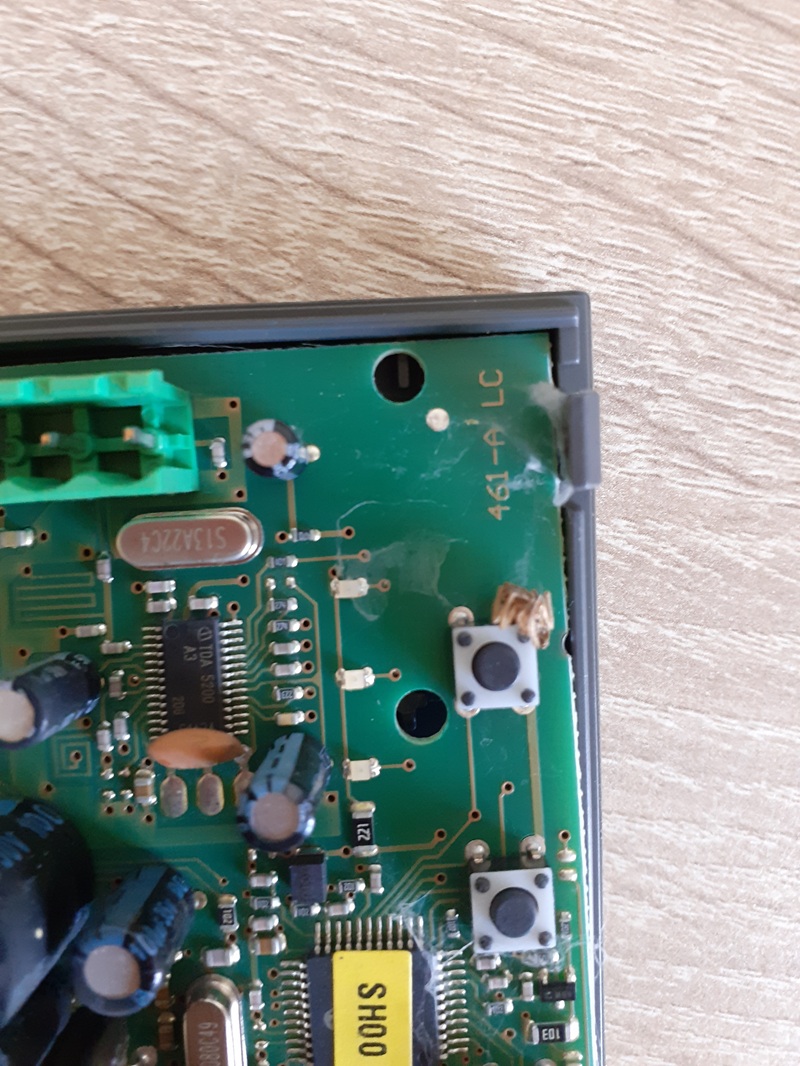

  • notīrīt piedziņu, vadības bloku un fotoceliņas, arī no iekšpuses. Bieži vien cēlonis ir zirnekļu tīkli, netīrumi uz fotoceliņu vākiem u. tml.
  • atbloķēt vārtus un manuāli pārbaudīt, vai kaut kur nav mehāniska šķēršļa. Šķērslis var parādīties arī vēlāk pēc uzstādīšanas, piemēram, temperatūras maiņas dēļ u. tml.
  • ja jums ir aizdomas, ka vaina ir fotoceliņās, atvienojiet tās un pārbaudiet piedziņas darbību bez tām


Vadības bloka MCU1 un MCU4 atiestatīšana (NICE Robus RBS 400/600/600HS piedziņa)

Piezīme. Šī procedūra izdzēsīs tikai vadības bloka atmiņu; tajā saglabātās tālvadības pultis paliks.
Atiestatīšana:

  1. Vienlaikus nospiediet un turiet pirmo (Open) un trešo (Close) pogu
  2. Kad iedegas visas LED diodes, atlaidiet pogas
  3. Pagaidiet, līdz vadības bloks tiks atiestatīts

Piedziņai pievienoto ierīču noteikšana

Pēc katras papildu ierīces pievienošanas, atvienošanas vai pieslēguma maiņas pie BlueBUS ieejām un STOP jāveic papildu ierīču noteikšanas fāze. Piedziņa pati ar L1 un L2 LED diožu mirgošanu brīdinās, ka šī darbība jāveic.

NICE Robus RBS400, RBS600, RBS600HS piedziņai pievienoto ierīču noteikšana
  1. Nospiediet pogu “Open” un “Stop/Set” un turiet tās nospiestas
  2. Tiklīdz strauji sāk mirgot L1 un L2, atlaidiet pogas
  3. Pagaidiet dažas sekundes, līdz vadības bloks (MCU1 vai MCU4) pabeidz ierīču noteikšanas procesu.
  4. Ja viss noritējis pareizi, STOP LED indikatoram jādeg, bet L1 un L2 jābūt nodzisušiem. Iespējams arī, ka sāks mirgot L3 un L4, ja vēl neesat veicis vārtu vērtnes garuma noteikšanas fāzi.

Vārtu vērtnes garuma noteikšana

Lai vārti darbotos pareizi (jo īpaši, lai aprēķinātu paātrinājuma un palēninājuma posma garumu un daļēju atvēršanu), piedziņai pašai jānosaka vārtu vērtnes garums. Šīs darbības laikā piedziņa pārvieto vārtus no vienas gala atdures līdz otrai un ar slēdža palīdzību nosaka vārtu garumu.

Bīdāmo vārtu vērtnes garuma noteikšana ar NICE Robus RBS400, RBS600, RBS600HS piedziņu
  1. Nospiediet pogas “Close” un “Stop/Set” un turiet tās nospiestas
  2. Tiklīdz sākas kustības manevrs, atlaidiet pogas
  3. Jāsākas atvēršanas manevram; ja tas nenotiek, nospiediet pogu “Stop/Set” un pārbaudiet vārtu kustības virziena iestatījumu (skatiet Vārtu kustības virziena izvēle) un sāciet no 1. punkta.
  4. Savukārt, ja vārti atveras pareizajā virzienā, pagaidiet, līdz piedziņa pabeidz vārtu atvēršanas un pēc tam aizvēršanas manevru.

Piedziņas programmēšana

Pilnu piedziņas programmēšanas aprakstu skatiet sadaļā Piedziņas programmēšana ar vadības bloku MCU1 vai MCU4.

Vadības bloka RBA3 atiestatīšana (NICE Robus 400/600/1000 un RUN1500 piedziņa)

Piezīme. Šī procedūra izdzēsīs tikai vadības bloka atmiņu; tajā saglabātās tālvadības pultis paliks.
Atiestatīšana:

  1. Vienlaikus nospiediet un turiet pirmo (Open) un trešo (Close) pogu
  2. Kad iedegas visas LED diodes, atlaidiet pogas
  3. Pagaidiet, līdz vadības bloks tiks atiestatīts

Piedziņai pievienoto ierīču noteikšana

Pēc katras papildu ierīces pievienošanas, atvienošanas vai pieslēguma maiņas pie BlueBUS ieejām un STOP jāveic papildu ierīču noteikšanas fāze. Piedziņa pati ar L1 un L2 LED diožu mirgošanu brīdinās, ka šī darbība jāveic.

NICE Robus RB600 piedziņai pievienoto ierīču noteikšana
  1. Nospiediet pogu “Open” un “Stop/Set” un turiet tās nospiestas
  2. Tiklīdz strauji sāk mirgot L1 un L2, atlaidiet pogas
  3. Pagaidiet dažas sekundes, līdz vadības bloks pabeidz ierīču noteikšanas procesu.
  4. Ja viss noritējis pareizi, STOP LED indikatoram jādeg, bet L1 un L2 jābūt nodzisušiem. Iespējams arī, ka sāks mirgot L3 un L4, ja vēl neesat veikuši vārtu vērtnes garuma noteikšanas fāzi.

Vārtu vērtnes garuma noteikšana

Lai vārti darbotos pareizi (jo īpaši, lai aprēķinātu paātrinājuma un palēninājuma posmu un daļējas atvēršanas attālumu), piedziņai pašai jānosaka vārtu vērtnes garums. Šīs darbības laikā piedziņa pārvieto vārtus no vienas gala atdures līdz otrai un ar slēdža palīdzību nosaka vārtu garumu.

Bīdāmo vārtu vērtnes garuma noteikšana ar NICE Robus RB600 piedziņu
  1. Nospiediet pogas “Close” un “Stop/Set” un turiet tās nospiestas
  2. Tiklīdz sākas kustības cikls, atlaidiet pogas
  3. Jāsākas atvēršanas ciklam. Ja tas nenotiek, nospiediet pogu “Stop/Set” un pārbaudiet vārtu kustības virziena iestatījumu (skatiet sadaļu “ Vārtu kustības virziena izvēle”) un sāciet no 1. punkta.
  4. Ja vārti atveras pareizajā virzienā, pagaidiet, līdz piedziņa pabeidz atvēršanas un pēc tam aizvēršanas ciklu.

Piedziņas programmēšana

Pilnu piedziņas programmēšanas aprakstu skatiet sadaļā Piedziņas programmēšana ar RBA3 vadības bloku



RBA4/A un RBA4 vadības bloka atiestatīšana (NICE Road 200/400 piedziņa)

Piezīme. Šī procedūra dzēš tikai vadības bloka atmiņu; tajā saglabātās tālvadības pultis paliks reģistrētas.
Atiestatīšana:

  1. Vienlaikus nospiediet un turiet pirmo (Open vai Radio) un trešo (Close vai P.P.) pogu
  2. Kad iedegas visas LED lampiņas, atlaidiet pogas
  3. Pagaidiet, līdz vadības bloks tiek atiestatīts

Piedziņas iestatīšana no jauna:
Plašāku informāciju skatiet arī šeit: fortamigo.lv/na-posuvnu-branu/pohon-pre-posuvne-brany-do-400-kg-nice-road-rd400

Vārtu vērtnes garuma noteikšana

Lai vārti darbotos pareizi (jo īpaši, lai aprēķinātu paātrinājuma un palēninājuma posmu un daļējas atvēršanas attālumu), piedziņai pašai jānosaka vārtu vērtnes garums. Šīs darbības laikā piedziņa pārvieto vārtus no vienas gala atdures līdz otrai un ar slēdža palīdzību nosaka vārtu garumu.

Bīdāmo vārtu vērtnes garuma noteikšana ar NICE Road RD400 piedziņu

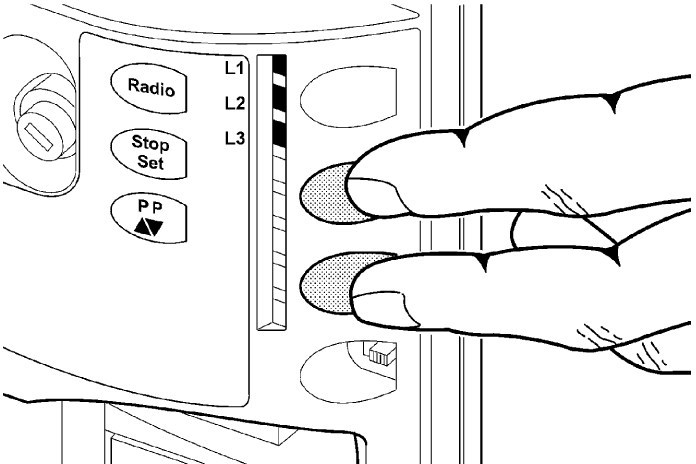

  1. Vienlaikus nospiediet un turiet otro (Stop/Set) un trešo (Close vai P.P.) pogu
  2. Tiklīdz sākas kustības cikls, atlaidiet pogas
  3. Jāsākas atvēršanas ciklam. Ja tas nenotiek, nospiediet otro pogu (Stop/Set) un pārbaudiet vārtu kustības virziena iestatījumu (skatiet sadaļu “ Vārtu kustības virziena izvēle”) un sāciet no 1. punkta.
  4. Ja vārti atveras pareizajā virzienā, pagaidiet, līdz piedziņa pabeidz atvēršanas un pēc tam aizvēršanas ciklu.

Piedziņas programmēšana

Pilnu piedziņas programmēšanas aprakstu skatiet sadaļā Piedziņas programmēšana ar RBA4 vadības bloku

Atiestatīšana bez fotoelementiem

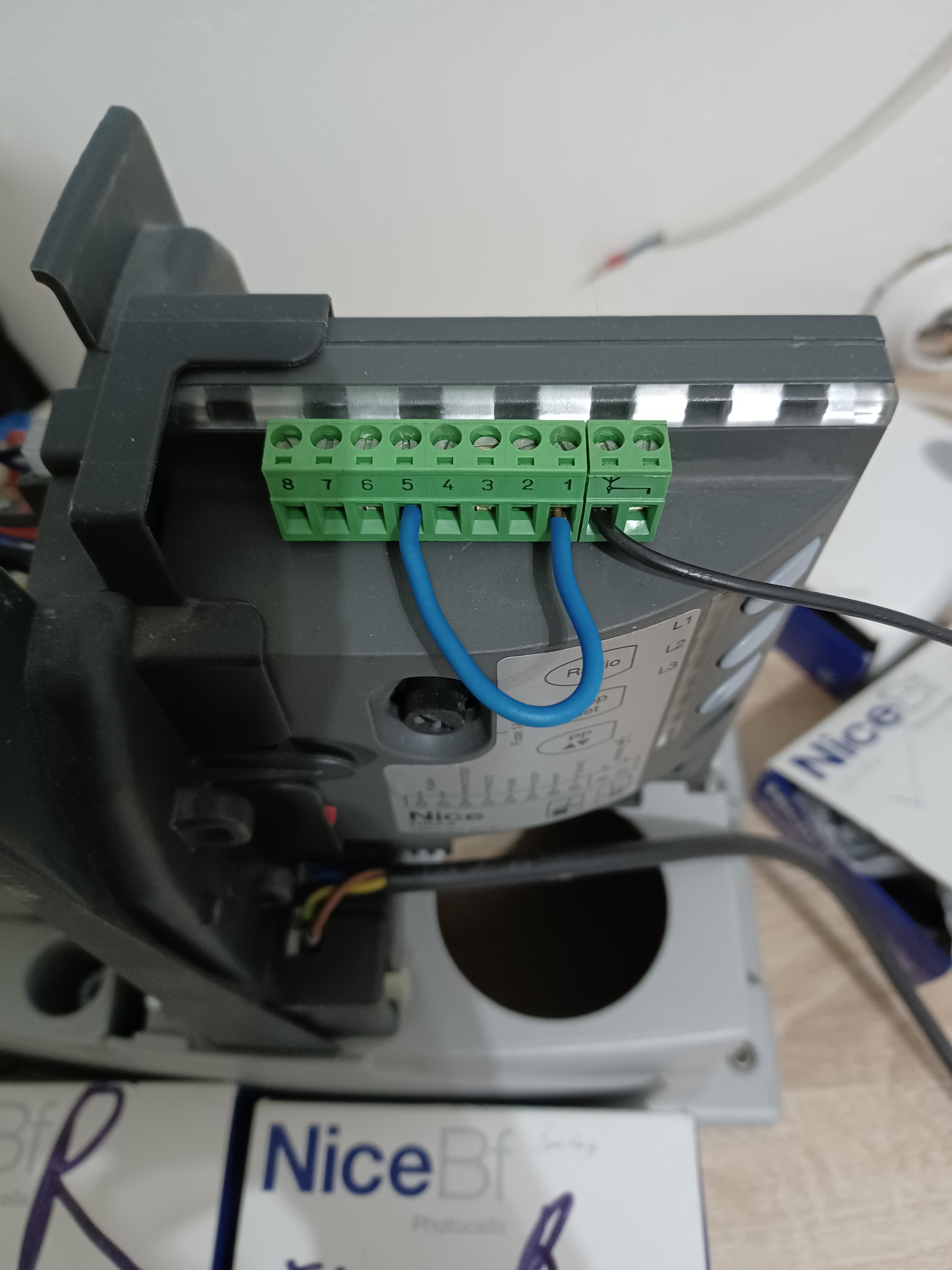

Ja ir aizdomas, ka fotoelementi nedarbojas pareizi, atvienojiet tos un uz vadības bloka savienojiet 1. un 5. ieeju (attiecas tikai uz Road piedziņu ar RBA4 vadības bloku). Tādējādi fotoelementu ķēde būs noslēgta, un piedziņas darbību varēs pārbaudīt bez fotoelementiem.



MC424L vadības bloka atiestatīšana (NICE Wingo 2024/3524 piedziņa)

Piezīme. Šī procedūra dzēš tikai vadības bloka atmiņu; tajā saglabātās tālvadības pultis paliks reģistrētas.
Atiestatīšana:

  1. Atvienojiet vadības bloku no elektrotīkla (vai izņemiet F1 barošanas drošinātāju) un pagaidiet, līdz nodziest visas LED lampiņas.
  2. Nospiediet vadības bloka pogas P1 un P2 un turiet tās nospiestas (vadības blokam joprojām jābūt atvienotam no barošanas).
  3. Turot nospiestas pogas P1 un P2, pievienojiet vadības bloku elektrotīklam (vai ievietojiet barošanas drošinātāju).
  4. Pēc tieši 3 sekundēm atlaidiet pogas (t. i., trešās sekundes laikā).
  5. Ja dzēšana ir izdevusies, visas LED lampiņas uz sekundi nodzisīs. Ja tas nenotiek un LED lampiņas turpina mirgot, dzēšanas procedūra jāatkārto no sākuma.

Lai pārbaudītu, vai atmiņa ir pareizi izdzēsta, atvienojiet vadības bloku no elektrotīkla (vai izņemiet F1 barošanas drošinātāju) un pagaidiet, līdz nodziest visas LED lampiņas. Pēc atkārtotas pievienošanas elektrotīklam, ja atmiņa ir pilnībā izdzēsta, visām LED lampiņām vajadzētu mirgot aptuveni sešas sekundes. Ja LED lampiņas mirgoja tikai trīs sekundes, visticamāk, dzēšana nav izdevusies un tā jāatkārto.

Piedziņas iestatīšana no jauna: Plašāku informāciju skatiet arī šeit: fortamigo.lv/na-posuvnu-branu/nice-moon-mc424-riadiaca-centrala-pre-24v-pohony-kridlovych-bran-rodiny-wingo

Vārtu vērtņu kustības noteikšana

Lai vārti darbotos pareizi (jo īpaši, lai aprēķinātu paātrinājuma un palēninājuma posmu un daļējas atvēršanas attālumu), vadības blokam pašam jānosaka vārtu vērtņu atvēršanās loka garums. Šīs darbības laikā piedziņas pārvieto vārtus no vienas gala atdures līdz otrai un nosaka vārtu atvēršanās intervāla garumu.

Piezīme: Ja vārtu vērtņu kustības noteikšanas fāzi jau esat veikuši, pirms atkārtotas noteikšanas nepieciešams izdzēst vadības bloka atmiņu.

Pirms vārtu vērtņu kustības noteikšanas pārbaudiet, vai ierīces, kas pievienotas ieejām STOP, FOTO un FOTO1 darbojas pareizi un ir pareizi pievienotas. Ja noteikšanas laikā kāda no tām tiek aktivizēta, procedūra jāatkārto. Ideālā gadījumā vārtu vērtnēm jāatrodas aptuveni pusvirus. Lai to panāktu, atbloķējiet piedziņas, manuāli pārvietojiet vērtnes līdz pusatvērtam stāvoklim un atkal nobloķējiet piedziņas. Pēc motora nobloķēšanas vienmēr nedaudz pabīdiet vērtni ar roku, lai motors nofiksētos. Tomēr būtībā nav svarīgi, kādā stāvoklī vērtnes atrodas pirms noteikšanas.

Vārtu vērtņu kustības noteikšana notiek automātiski šādā secībā:

  1. Nospiediet pogu P2
  2. Abas vērtnes nedaudz atveras
  3. Sekundārā (apakšējā) vērtne aizveras
  4. Primārā (augšējā) vērtne aizveras
  5. Primārā (augšējā) vērtne atveras
  6. Pēc ieprogrammētā sekundārā motora aizkaves laika sekundārā (apakšējā) vērtne sāk atvērties. Ja aizkaves laiks nav piemērots, nospiediet pogu P2 un iestatiet vajadzīgo aizkaves laiku
  7. Vadības bloks nosaka, cik ilgi vārtiem jāpārvietojas, lai tie pilnībā atvērtos (t. i., līdz tie sasniedz mehāniskās atdures).
  8. Abas vērtnes pilnībā aizveras. Vērtnes sāk aizvērties dažādos laikos, lai aizveroties tās nesaskartos.
  9. Vadības bloks saglabā izmērītās vērtības, un viss ir PAVEIKTS.

Visām iepriekš minētajām fāzēm jānotiek secīgi, bez jūsu iejaukšanās. Ja kāda no fāzēm nenotiek pareizi, apturiet to, nospiežot pogu P1, un, ja nepieciešams, pielāgojiet iestatījumus un atkārtojiet procedūru.

Piedziņas vadības bloka programmēšana

Pilnu vadības bloka programmēšanas aprakstu skatiet sadaļā MC424L vadības bloka programmēšana



MC424LR10 vadības bloka atiestatīšana (NICE Wingo 2024/3524 piedziņa)

Piezīme. Šī procedūra dzēš tikai vadības bloka atmiņu; tajā saglabātās tālvadības pultis paliks reģistrētas.
Atiestatīšana:

  1. Vienlaikus nospiediet un turiet pirmo (OPEN) un trešo (CLOSE) pogu
  2. Kad visas LED lampiņas L1..L8 sāk mirgot (pēc aptuveni 3–4 sekundēm), atlaidiet pogas
  3. Pagaidiet 5 sekundes; vadības blokā tiks atjaunoti rūpnīcas iestatījumi.

Vadības bloka pirmā palaišana (vai iestatījumu noteikšana pēc atiestatīšanas)

  1. Iestatiet/pārbaudiet piedziņas modeļa izvēles slēdžu pozīcijas saskaņā ar vadības bloka rokasgrāmatas 2.6. tabulu
    Piezīme: t. i., WG2024 motors: 1 uz leju, 2 uz augšu, 3 uz leju, 4 uz leju; WG3524: 1 uz augšu, 2 uz augšu, 3 uz leju, 4 uz leju; TOO3024: 1 uz leju, 2 uz augšu, 3 uz augšu, 4 uz leju; TOO4524: 1 uz augšu, 2 uz augšu, 3 uz augšu, 4 uz leju; SFAB2024: 1 uz leju, 2 uz leju, 3 uz leju, 4 uz augšu; nenorādīts modelis: 1 uz augšu, 2 uz leju, 3 uz leju, 4 uz leju
  2. Manuāli atbloķējiet vārtu vērtnes, novietojiet tās vidējā pozīcijā (atvērums apmēram 45°), atkal nobloķējiet piedziņas un nedaudz pavelciet vērtnes, lai motori nofiksētos
  3. Vadības blokā vienlaikus nospiediet otro (STOP/SET) un trešo pogu (CLOSE); kad vērtnes sāk kustēties, atlaidiet pogas
  4. Vērtnes izpildīs šādu secību (vērtņu kustības noteikšanu jebkurā brīdī var pārtraukt, nospiežot pogu STOP)
    1. Abas vērtnes nedaudz atvērsies
      Piezīme. Ja tās kustētos pretējā virzienā, t. i., nedaudz aizvērtos, manevrs jāpārtrauc, nospiežot pogu STOP, vadības bloks jāatvieno no barošanas avota un abiem motoriem jāsamaina polaritāte. Ja viena vērtne sāktu atvērties, bet otra — aizvērties, polaritāte jāsamaina tikai tam motoram, kurš sāka aizvērties. Polaritātes maiņa nozīmē attiecīgā motora trīs spaiļu blokā samainīt vietām vadus pie spailēm + (plus) un - (mīnus).
    2. Apakšējā vērtne pilnībā aizvērsies
      Piezīme. Ja sāktu kustēties nepareizā vērtne (t. i., augšējā), manevrs jāpārtrauc, nospiežot pogu STOP, vadības bloks jāatvieno no barošanas avota un visi motoru spaiļu bloki M1 un M2 jāsamaina vietām.
    3. Augšējā vērtne pilnībā aizvērsies
    4. Augšējā vērtne sāks atvērties, un nedaudz vēlāk tai sekos arī apakšējā vērtne
      Piezīme. Ja aizkaves laiks nav pietiekams, to var mainīt programmēšanas iestatījumos; skatiet 5.2.2. nodaļu, diode L6 “Vērtnes aizkave”
    5. Abas vērtnes pilnībā atvērsies
    6. Apakšējā vērtne sāks aizvērties, un nedaudz vēlāk tai sekos arī augšējā vērtne
    7. Vērtnes pilnībā aizvērsies, un vadības bloks saglabās to gala pozīcijas atmiņā
    8. Gatavs

Piedziņas vadības bloka programmēšana

Pilnu vadības bloka programmēšanas aprakstu skatiet šeit: MC424LR10 vadības bloka programmēšana

ROA40R10 vadības bloka atiestatīšana (NICE Rox ROX600 un ROX1000 piedziņa)

Dodieties uz NICE Rox piedziņas atiestatīšanas instrukcija.
