Fotoelementu pieslēgšana NICE Road piedziņai
Piedziņas NICE Road izmanto tehnoloģiju ar klasisko vadu savienojumu, tāpēc principā tās ir saderīgas ar visiem releju tipa fotoelementiem, kuriem ir 24 V barošana. Road piedziņas nav saderīgas ar fotoelementiem, kuros izmantota BlueBus tehnoloģija.
Fotoelementi vienmēr tiek izmantoti pa pāriem: raidītājs TX un uztvērējs RX. Fotoelementus iedala trīs veidos:
- Abi fotoelementi ir vadu (gan raidītājs TX, gan uztvērējs RX). Visbiežāk izmantotie modeļi ir BF, EPM un EPS, kā arī EPL, F210, vai arī vecie, vairs nepieejamie MOF, FE, FI.
- Viens fotoelements ir vadu, otrs — bezvadu, ar bateriju. Modelis FT210.
- Atstarotāja fotoelements. Vienīgais modelis ir EPMOR.
Vēl ir pieejams:
- Vairāku fotoelementu pāru savienošanas kārtība
- Fotoelementu pieslēgšana vārtu atbīdīšanas zonas aizsardzībai
Pirms fotoelementu pieslēgšanas atvienojiet piedziņu no barošanas avota. Ja fotoelementus nepieslēdzat, vadības blokā izveidojiet pārvienojumu starp spailēm 1 un 5.
Vadu fotoelementu pieslēgšana
TX fotoelementu pieslēdz ar 2×0,5 mm2, RX fotoelementu — ar 4×0,5 mm2. Teorētiski varat izveidot pārvienojumu pašā fotoelementā un RX fotoelementu pieslēgt arī ar trīsdzīslu kabeli.
Agrāk Road piedziņas tika piegādātas ar dažādiem vadības blokiem:
| RBA0 | RBA4 | RBA4/A | RBA4R10 |
|---|
Citu izmaiņu starpā vadības blokiem RBA4 un RBA4/A tika mainīta fotoelementu barošanas polaritāte, tāpēc
- ja fotoelementus pieslēdzat vadības blokam RBA4R10 un RBA4/A,
tad izmantojiet jauno shēmu, - ja fotoelementus pieslēdzat vadības blokam RBA4 un RBA0,
tad izmantojiet veco shēmu.

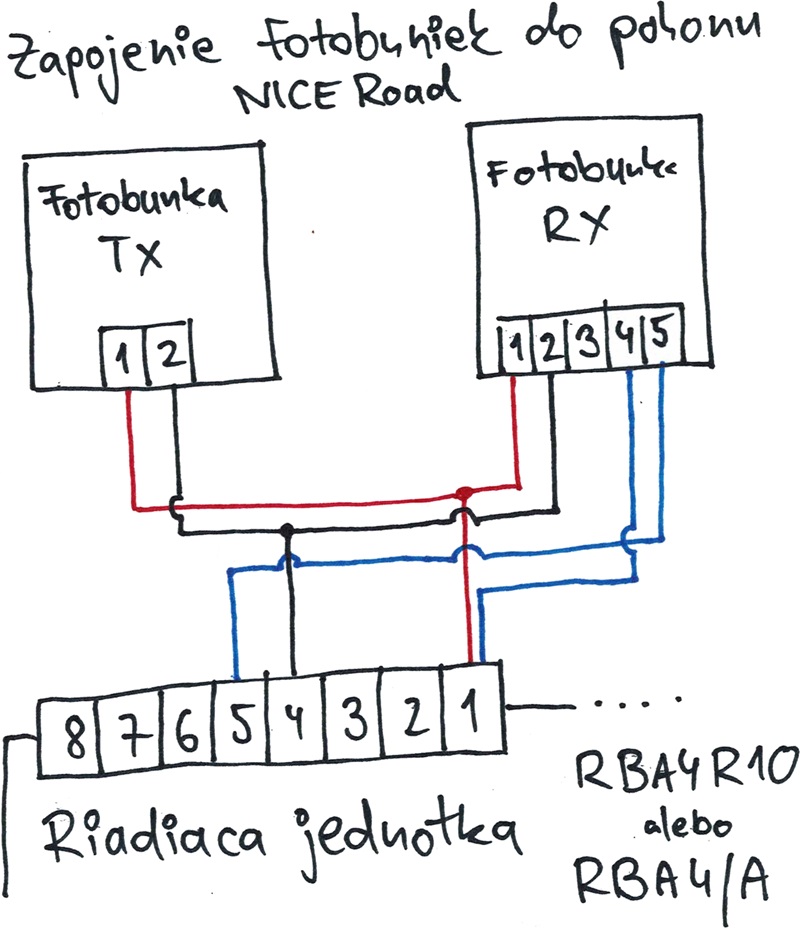

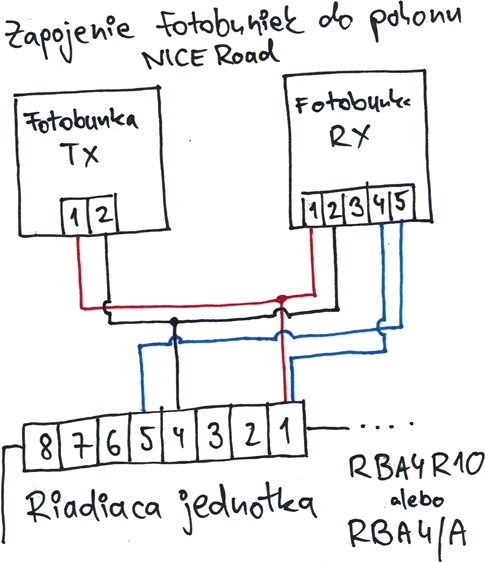

Jaunā fotoelementu pieslēgšanas shēma vadības blokiem RBA4R10 un RBA4/A
Teorētiski varat tā vietā, lai no RX fotoelementa 4. spailes vilktu vadu uz vadības bloka 1. spaili, izveidot pārvienojumu pašā fotoelementā starp spailēm 1 un 4 un izmantot tikai trīsdzīslu kabeli.

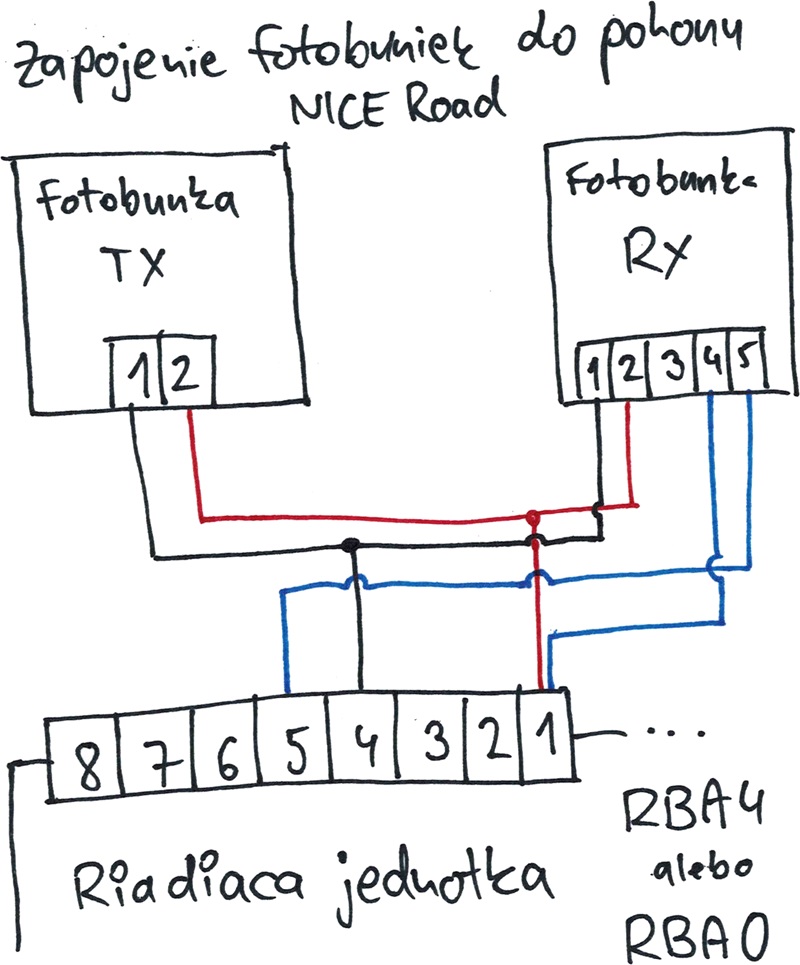

Vecā fotoelementu pieslēgšanas shēma vadības blokiem RBA4 un RBA0
Teorētiski varat tā vietā, lai no RX fotoelementa 4. spailes vilktu vadu uz vadības bloka 1. spaili, izveidot pārvienojumu pašā fotoelementā starp spailēm 2 un 4 un izmantot tikai trīsdzīslu kabeli.
Fotoelementu pieslēgšana: viens vadu, otrs bezvadu
Principā runa ir tikai par NICE FT210 fotoelementiem. Vienu fotoelementu pieslēdz ar četrdzīslu kabeli, otrs darbojas ar bateriju.
NICE FT210 fotoelementus NICE Road piedziņai pieslēdz šādi:
- Atvienojiet piedziņu no barošanas avota
- TX fotoelementā iestatiet džemperus šādi:
- Džemperis J1 — izņemts (ja attālums starp fotoelementiem pārsniedz 7 m, ievietojiet to)
- Džemperis J2 — izņemts
- Džemperis J3 — izņemts
- RX fotoelementā iestatiet džemperus šādi:
- Džemperis J1 — izņemts
- Džemperis J2 — ievietots
- Pieslēdziet vadus šādi (fotoelementa spailes numurētas no augšas uz leju):
- No Road piedziņas 1. spailes (+24 V) uz RX fotoelementa 10. spaili (+24 V)
- No Road piedziņas 4. spailes (-0 V) uz RX fotoelementa 9. spaili (-0 V)
- No Road piedziņas 5. spailes (PHOTO) uz RX fotoelementa 1. spaili (PHOTO)
- No Road piedziņas 1. spailes (+24 V) uz RX fotoelementa 2. spaili (COM)
- Atjaunojiet piedziņas barošanu
RX fotoelementā vajadzētu degt LED indikatoriem (no kreisās uz labo):
- 1. LED — zaļa, tai vajadzētu degt
- 2. LED — sarkana, tai nevajadzētu degt
- 3. LED — dzeltena, tai nevajadzētu degt
- 4. 4. LED — sarkana; jo lēnāk tā mirgo, jo labāk to var saskatīt, vai arī tiek rādīta diagnostikas secība
Atstarotāja tipa fotoelementa pieslēgšana
Šis ir vienīgais modelis — NICE EPMOR. Fotoelements ar raidītāju TX un uztvērēju RX tiek uzstādīts vienā pusē, bet brauktuves otrā pusē ir tikai atstarotājs. Pieslēgšanas kārtība:
- Atvienojiet piedziņu no barošanas avota.
- Skatiet rokasgrāmatas 2. lappuses 2. attēlu https://fortamigo.lv/data/manualy-k-pohonom/fortamigo.lv-NICE-EPMOR.pdf Tur ir trīs džemperi: J1, J2 un J3. Iestatiet tos šādi:
- Ja vārtu brauktuves platums pārsniedz 4 m, izņemiet džemperi J1; ja tas ir mazāks, atstājiet to vietā
- Iestatiet džemperi J2 pozīcijā NC, t. i., tam jābūt uz diviem augšējiem kontaktiem, bet apakšējam kontaktam jāpaliek brīvam.
- Atstājiet džemperi J3 ievietotu, t. i., fotoelementu paštestēšana netiks izmantota.
- Pieslēdziet vadus šādi:
- No vadības bloka 1. spailes uz fotoelementa 3. spaili
- No vadības bloka 4. spailes uz fotoelementa 4. spaili
- No vadības bloka 1. spailes uz fotoelementa 6. spaili
- No vadības bloka 5. spailes uz fotoelementa 5. spaili
- Pieslēdziet piedziņu barošanai — tai vajadzētu darboties.
Vairāku fotoelementu pāru pieslēgšana
Ja NICE Road piedziņai nepieciešams pieslēgt vairākus fotoelementu pārus, tiem būs kopīga barošana, bet drošības ķēdes jāsavieno virknē. Tas nozīmē, ka vadības bloka drošības ķēdi starp 1. un 5. spaili noslēdz šādi: no vadības bloka 1. spailes uz pirmā RX fotoelementa 4. spaili, no tā paša fotoelementa 5. spailes uz otrā RX fotoelementa 4. spaili un no tā 5. spailes uz vadības bloka 5. spaili.
Tādējādi, pārtrūkstot staram starp jebkuru fotoelementu pāri, tiek pārtraukta arī drošības ķēde, un vārti apstājas un sāk atvērties.
Fotoelementu pieslēgšana vārtu atbīdīšanas zonas aizsardzībai
Ja kāda iemesla dēļ NICE Road piedziņai nepieciešams pieslēgt fotoelementus arī atbīdīšanas pusē, tos var pieslēgt STOP ieejai, t. i., 3. un 4. ieejai. Tad darbības loģika būs šāda: ja ieiesiet fotoelementu zonā, vārti apstāsies un nedaudz pavirzīsies atpakaļ. Tie paliks stāvot, un tos nevarēs pakustināt, kamēr neatbrīvosiet fotoelementu zonu. Pēc STOP ieejas pieslēguma maiņas piedziņa būs jāatiestata un no jauna jāveic pašmācības cikls.
Varat to kombinēt šādi: brauktuvē uzstādīt vienu fotoelementu pāri, kas aktīvs tikai vārtu aizvēršanas laikā, bet ārpus brauktuves — atvēršanās zonā — uzstādīt otru pāri, kas aptur vārtus ikreiz, kad tiek pārtraukts staru kūlis.
