NICE Soon SO2000 — sekciju garāžas vārtu piedziņa līdz maksimālajai platībai 20 m² un maksimālajam augstumam 5 m

Produkta pieejamība:	līdz 3 dienām	Preces standarta kārtībā nosūtām 3 dienu laikā.

NICE-SO2000
līdz 3 dienām

352,74 € bez PVN
426,82 € ar PVN

Svars
11 kg

Produkta apraksts NICE Soon SO2000 — sekciju garāžas vārtu piedziņa līdz maksimālajai platībai 20 m² un maksimālajam augstumam 5 m

NICE SOON SO2000 ir sekciju garāžas vārtu vārpstas piedziņa, kas piemērota līdz 20 m² un aptuvenam augstumam līdz 5 m. Tai ir 24 V līdzstrāvas motors, iebūvēts vadības bloks NICE SOA2R10 ar BlueBUS, magnētisko enkoderu un iebūvētu LED apgaismojumu. Visa piedziņa tiek darbināta no elektrotīkla 230 V maiņstrāva.

Piedziņa ir pašbloķējoša un strāvas padeves pārtraukuma gadījumā to var atbloķēt ar komplektā iekļautajām auklām. Enkoders nosaka pozīciju; jāapgūst atvērtā un aizvērtā pozīcija. Mehāniskie atduri un pareizi līdzsvaroti vārti joprojām ir nepieciešami.

Ātrā navigācija
Piedziņas izvēle	Piederumi
Komplektācija	Uzstādīšana
Atbloķēšana	Pieslēgšana
Pirmā iedarbināšana	Iestatījumi
Tālvadības pultis	Diagnostika
Atiestatīšana	Apkope
Parametri	Rokasgrāmata PDF formātā

Piederumi un vadības bloka izvēle

SOA2R10 ir iebūvēts SOON SO2000. Atsevišķs DPRO924 šai versijai nav jāpievieno. Tālāk aprakstītā pieslēgšana un iestatīšana attiecas uz SOA2R10; ja vadības plates marķējums atšķiras, izmantojiet uzstādītā bloka instrukciju.

Kas	Kāpēc	Tips
Fotocelulas	Aizsardzība vārtu ailē; divu vadu pieslēgums bez polaritātes.	NICE EPMB
Brīdinājuma bākuguns	Brīdina par kustību; FLASH iestatījums.	NICE ELDC
Radio uztvērējs un tālvadības pults	Vadība ar raidītāju; SM ligzda un sapārošana.	NICE OXIBD + NICE MYGO4
Rezerves akumulators	Vārtu darbināšana elektrotīkla pārrāvuma laikā; uzstādīšana piedziņā.	NICE PS124
Tiešais vārpstas savienojums	Piemērots 31,75 / 35 / 40 mm diametriem.	NICE CRA9
Ķēdes pārvads	Uzstādīšana ārpus ass; pārvada un kronšteinu izvēle.	NICE CRA1, NICE CRA6, NICE CRA7, NICE CRA8

Kad izvēlēties SOON SO2000

Piedziņa ir piemērota uzstādīšanai iekštelpās pie līdzsvarotiem sekciju vārtiem, ja vēlaties vadības bloku tieši motorā un piedziņu bez griestu sliedes. IP40 nozīmē, ka ierīce ir aizsargāta lietošanai iekštelpās. Piedziņas piemērotību vairāk ietekmē vadu pretestība, atsperes, vējš un apledojums, nevis tikai vārtu laukums.

Nosacījums	Vērtība
Sekciju vārtu laukums	Maksimāli 20 m².
Aptuvenie izmēri	Augstums līdz 5 m, platums līdz 4 m; pārbaudiet konkrēto vārtu parametrus.
Griezes moments	Maksimālais 50 Nm; nominālais 30 Nm.
Izejas vārpstas apgriezieni	Maksimāli 30 apgr./min; nomināli 18 apgr./min. Vārtu vērtnes ātrums ir atkarīgs arī no trumuļa diametra un pārvada.

Ciklu skaits atkarībā no kustības pretestības

Viens cikls ir pilnīga atvēršana un aizvēršana. Intensīvai darbībai ir šādi nosacījumi:

Manuālas pārvietošanas spēks	Cikli stundā	Pēc kārtas
Līdz 120 N	20	35
120–180 N	18	33
180–220 N	15	30

Robežvērtības gadījumā izmantojiet zemāko limitu. Termiskais ierobežotājs uzrauga slodzi un kustības ilgumu; pēc tā nostrādes ļaujiet piedziņai atdzist. Tehniskajos parametros norādītais rādītājs — 15 cikli/h — attiecas uz 3 m vārtiem pie nominālā griezes momenta. Tā nav garantija jebkurai konfigurācijai.

Ko ietver piedziņa

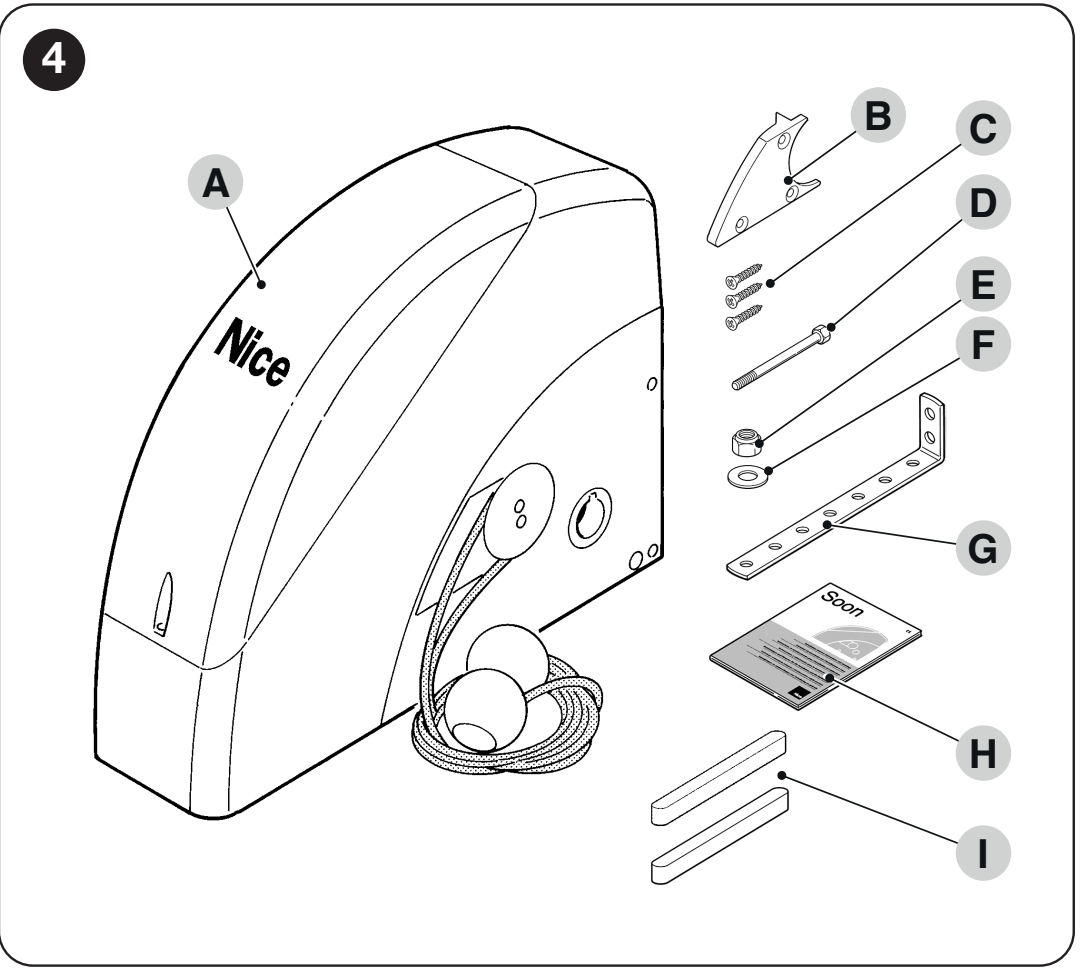

SOON: motors, troses atbloķēšanas mehānisms, kronšteins un montāžas stiprinājumi

Daļa	Funkcija
Motors ar vadības bloku	SOON SO2000 ar SOA2R10 vadības plati un apgaismojumu.
Atbloķēšana	Atbloķēšana ar trosi; 4 m gara trose un vadotnes detaļa montāžai horizontālā stāvoklī.
Stiprinājumi	Kronšteins, skrūve M8 × 130, pašbloķējošs uzgrieznis M8, paplāksne D8, 3 pašurbjošās skrūves un 2 savienojuma ķīļi.
Montāžas instrukcija	Piedziņas lietošanas instrukcija. Sienas enkurus, CRA pārnesumu, fotoelementus, radio uztvērēju un akumulatoru izvēlas atbilstoši konfigurācijai.

Piedziņas montāža

Montāžu, elektrisko pieslēgšanu un pārbaudes veic kvalificēts tehniķis. Pirms darbu sākšanas atvienojiet elektrotīklu un rezerves akumulatoru. Vārtiem jābūt mehāniski drošiem, pareizi līdzsvarotiem, ar darba kārtībā esošām vadotnēm un gala atdurēm. Sekciju vārtiem pārbaudiet arī atsperes un nesošās troses. Piedziņa neizlabos vārtu smagu gaitu.

Tieša montāža uz vārpstas

NICE SOON SO2000 piedziņu montē tieši uz sekciju vārtu vārpstas Ø 25,4 mm. Vārpstām Ø 31,75 / 35 / 40 mm paredzēts NICE CRA9. Stiprinājuma kronšteins ir iekļauts komplektā; sienas enkurus izvēlieties atbilstoši pamatnei. Motora atveres Ø 25,5 mm izmērs nenozīmē, ka ieteicamais vārpstas diametrs ir cits.

SOON montējiet, kad vārti ir aizvērti. Uzbīdiet piedziņu uz vārpstas un ievietojiet komplektā iekļauto savienojuma ķīli.
Pieskrūvējiet kronšteinu pie piedziņas ar komplektā iekļauto skrūvi, uzgriezni un paplāksni. Droši noenkurojiet kronšteinu nesošajā sienā.
Montējot horizontāli, ar trim skrūvēm uzstādiet komplektā iekļauto atbloķēšanas trošu vadotni un izvelciet troses, kā parādīts attēlā. Trosēm jābūt pieejamām.
Pirms iestatīšanas pārbaudiet enkodera stāvokli un brīvu kustības ceļu. Enkodera izmantojamais diapazons ir 5–95 %; gala pozīcijām jāatrodas šī diapazona robežās.

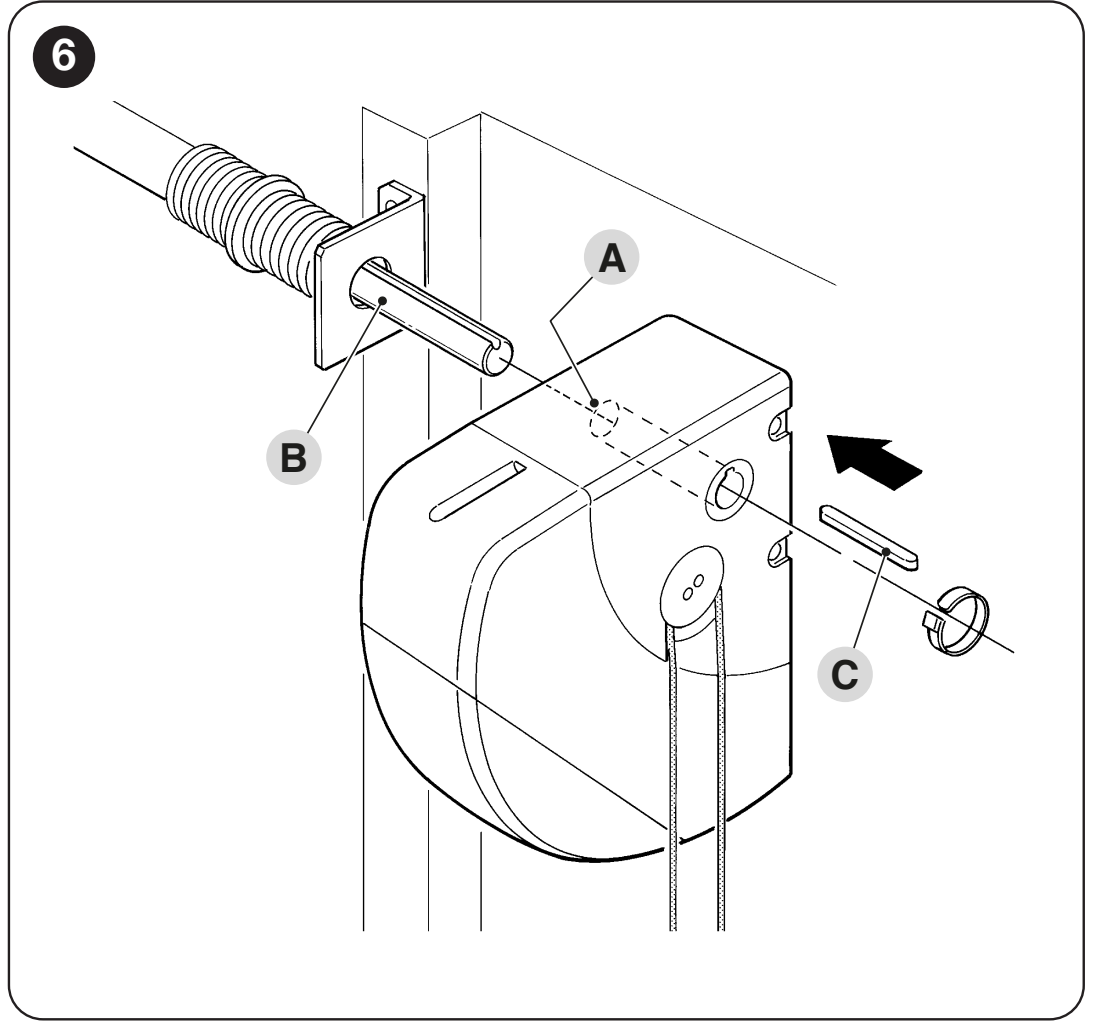

SOON: piedziņas uzbīdīšana uz vārpstas un savienojuma ķīļa ievietošana

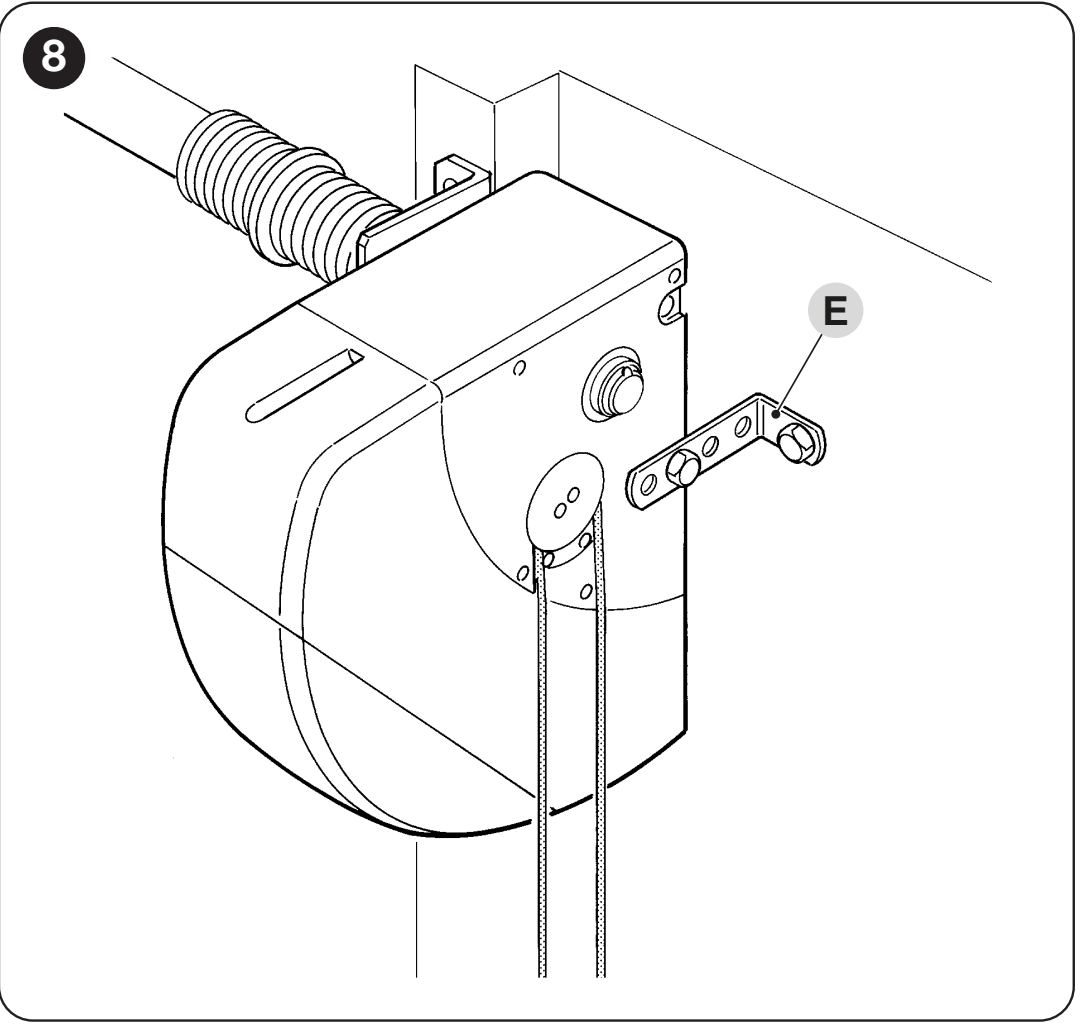

SOON: komplektā iekļautā kronšteina noenkurošana sienā

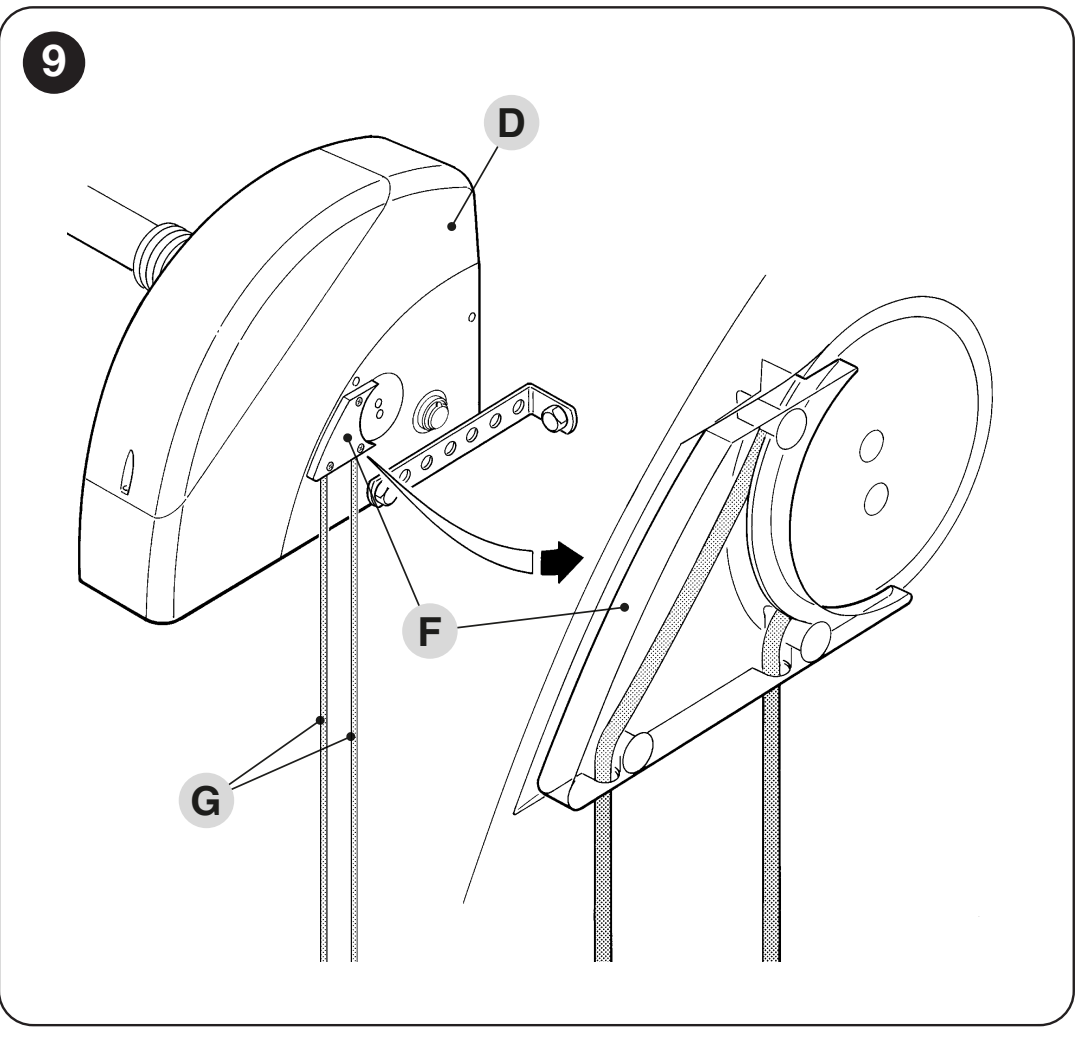

SOON horizontālā stāvoklī: atbloķēšanas trošu izvietojums

Montāža ārpus ass, izmantojot ķēdi

Ja tiešai montāžai nepietiek vietas, izmanto vārpstu ar 18 zobu zobratu NICE CRA1 piedziņā un zobratu uz vārtu vārpstas. Pārnesumu savieno ķēde 1/2″ × 5/16″ NICE CRA3 (1 m) vai NICE CRA4 (5 m), ar savienotāju NICE CRA2. Piedziņas stiprināšanai ārpus ass izmanto kronšteinus NICE CRA8.

Pārnesums	Komponenti un rezultāts
1 : 1	NICE CRA1 + NICE CRA7 (18 / 18 zobi). Bez apgriezienu samazināšanas.
1 : 2	NICE CRA1 + NICE CRA6 (18 / 36 zobi). Vārtu vārpsta griežas lēnāk; jānovērtē pārnestais griezes moments un vārtu konstrukcija.

Zobratiem jāatrodas vienā plaknē, ķēdei jābūt pareizi nospriegotai un aizsargātai pret roku vai apģērba aizķeršanos. Pārnesuma maiņa automātiski nemaina vārtu pieļaujamo laukumu. Izmēri, līdzsvars, gājiens un visa konfigurācija jāizvērtē kopā.

Piekaramo bīdāmo vārtu ķēdes risinājums

Šajā lapā sniegtā informācija par SOON pieslēgšanu un iestatīšanu attiecas uz sekciju vārtiem. Piekaramo vārtu ķēdes komplektam nepieciešams atsevišķi izvērtēt piemērotu piedziņu.

Piekaramo vārtu ķēdes kontūru veido vārpsta ar zobratu NICE CRA1, spriegotājs ar atgriezējzobratu NICE CRA5, ķēde NICE CRA4 un savienotāji NICE CRA2. Vārtu vērtni piestiprina pie augšējā vai apakšējā ķēdes posma atkarībā no bīdīšanas virziena. Divām pretējos virzienos bīdāmām vērtnēm vienu piestiprina pie augšējā, bet otru — pie apakšējā ķēdes posma.

Tā ir individuāli projektēta ķēdes sistēma. Sekciju vārtu laukuma ierobežojums nenosaka piekaramās vērtnes pieļaujamo svaru vai garumu. Montētājam jāpārbauda bīdīšanas pretestība, spēka pārvade, kustības ceļš, mehāniskās gala atdures un saspiešanas vietu aizsardzība.

Manuāla atbloķēšana strāvas padeves pārtraukuma gadījumā

Atbloķējiet tikai nekustīgus, pareizi līdzsvarotus vārtus. Nekad neatbloķējiet vārtus, ja atsperes ir bojātas vai pastāv to nokrišanas risks.

Pavelciet vadības elementu/trosi A atbilstoši attēlam. Piedziņa tiek atbloķēta.
Pārvietojiet vārtus ar roku, nepielietojot spēku.
Lai atjaunotu motorizētu darbību, pavelciet vadības elementu/trosi B. Pārbaudiet, vai mehānisms atkal ir nofiksēts.

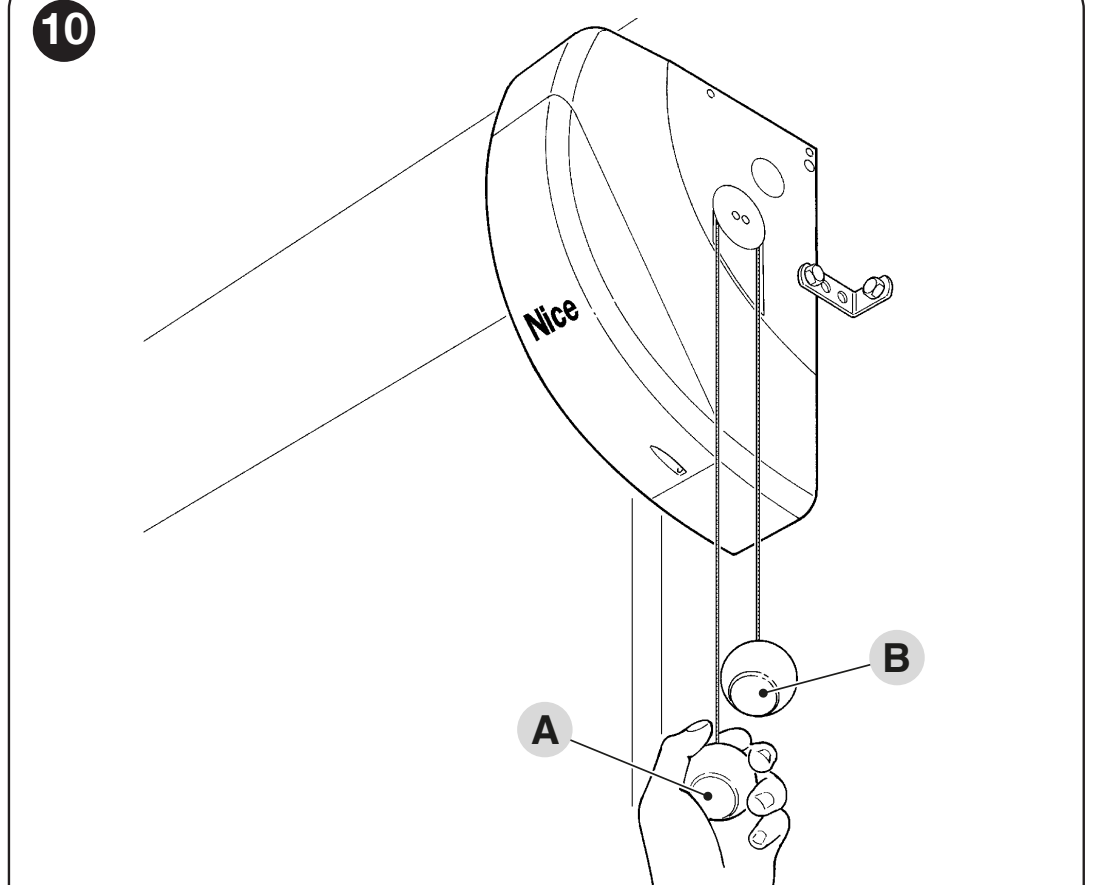

SOON: A atbloķē pārnesumu, B to atkal nobloķē

SOA2R10 pieslēgšana

Pirms vāka atvēršanas atvienojiet gan 230 V barošanu, gan PS124. Vadības bloks atrodas tieši piedziņā. Izvelciet kabeļus caur kabeļu ievadiem, atdaliet elektrotīkla vadus no signāla vadiem un pievienojiet aizsargzemējumu.

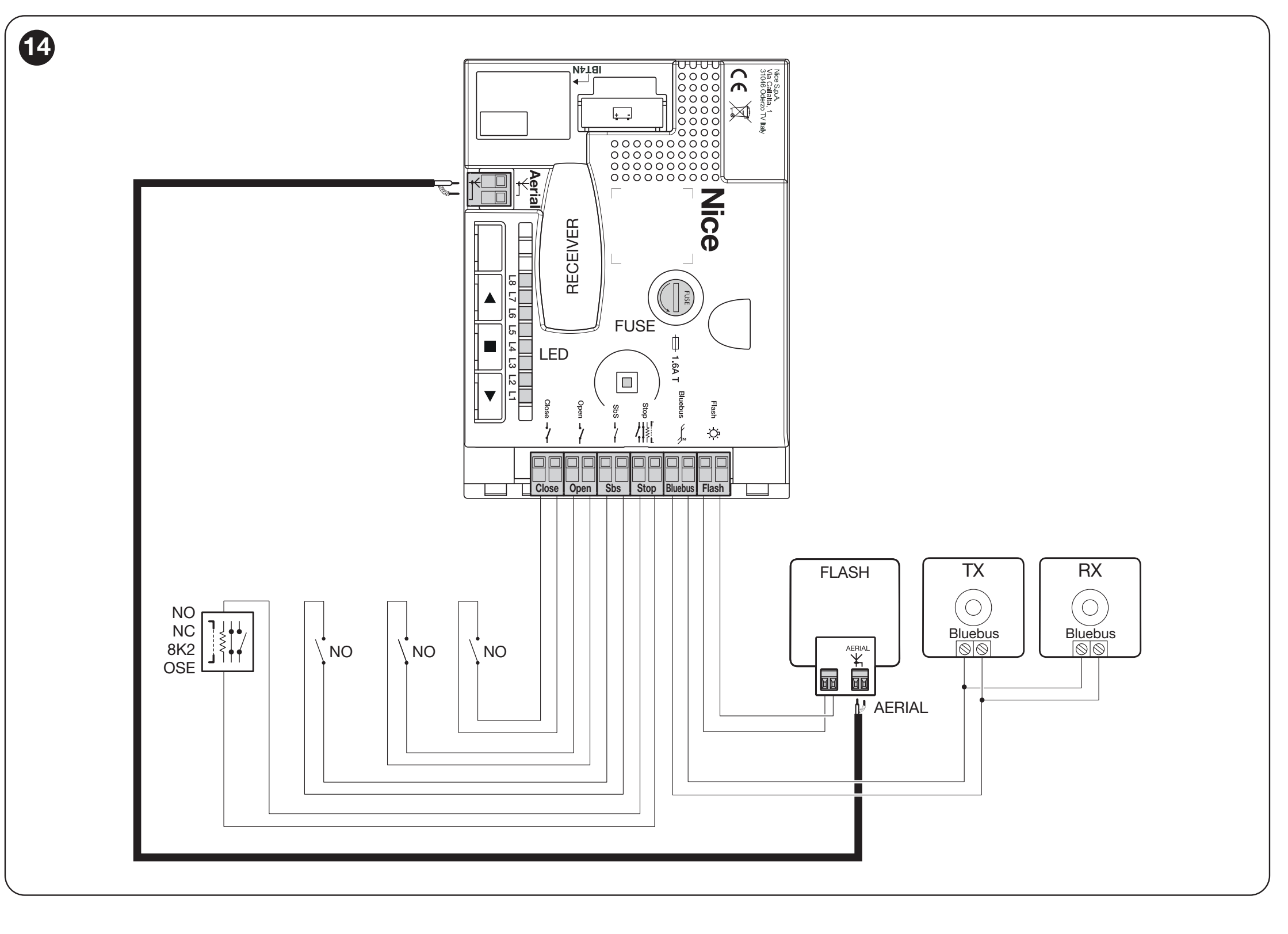

SOA2R10: FLASH, BlueBUS, STOP, SbS, OPEN, CLOSE, antena, SM un IBT4N

Kabelizācija un maksimālie garumi

Vads	Kabelis / garums
230 V AC elektrotīkls	3 × 1,5 mm² / 30 m; ja garums ir lielāks, 3 × 2,5 mm² un zemējums pie piedziņas.
FLASH	2 × 1 mm² / 20 m.
BlueBUS	2 × 0,5 mm² / 30 m; 30–50 m garumam izmantojiet 2 × 1 mm².
Atslēgas slēdzis	2 vadi 2 × 0,5 mm² / 50 m vai viens 4 × 0,5 mm² kabelis.
Drošības mala	2 × 0,5 mm² / 20 m; OSE gadījumā ievērojiet konkrēto vadu sistēmu.
Antena	RG58 / ne vairāk kā 20 m, ieteicams mazāk par 5 m.

Spailes un papildu barošana

Spaile	Savienojums
BlueBUS	Divvadu barošana un saderīgu ierīču komunikācija; bez polaritātes, ne vairāk kā 12 BlueBUS ierīces. Tas nav brīvs 24 V izvads.
STOP	Drošības ierīce ar NO, NC, 8,2 kΩ kontaktiem vai atbalstītu optisko malu; savienojuma nosacījumi.
SbS / OPEN / CLOSE	Bezpotenciāla NO kontakti: pakāpeniska vadība / atvēršana / aizvēršana. Nepievienojiet ārēju spriegumu; pašam kontaktam nav polaritātes.
Papildu + / −	+ SbS pāra labā spaile, − STOP pāra kreisā spaile, skatoties attēlā zemāk redzamajā orientācijā. 24 V DC, −30 % / +50 %, kopā ne vairāk kā 100 mA. Nejauciet ar visiem vadības ieeju spaiļu pāriem.
SM / IBT4N	SM spraudņa uztvērējam; IBT4N BusT4 saskarnei un programmētājam.
FLASH	Izvade mainās atkarībā no izvēlētā režīma; spriegums un ierobežojumi norādīti zemāk.

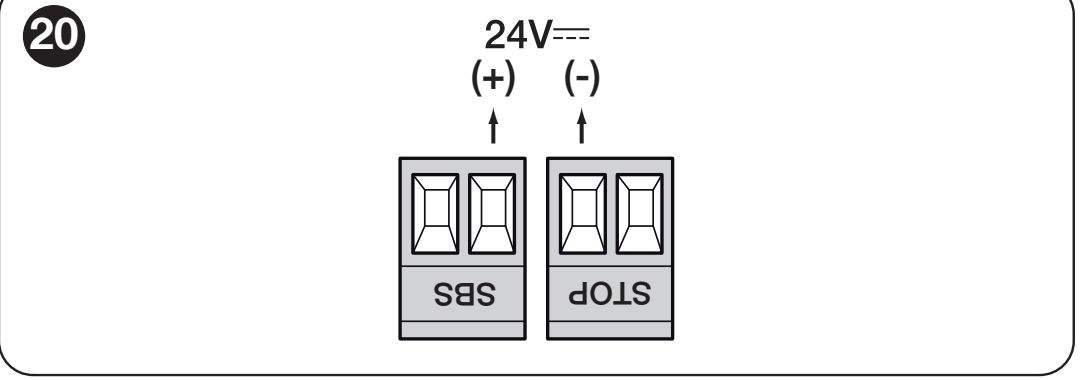

SOA2R10 papildu barošana: atzīmētā SbS spaile (+) un STOP spaile (−)

BlueBUS fotoelementi

NICE EPMB savienojiet paralēli ar diviem vadiem pie BlueBUS. Vadu secībai nav nozīmes. Vienam pārim TX un RX iestatiet vienādus džemperus; katram pārim ir cita adrese. Pēc ierīces pievienošanas vai noņemšanas atkārtojiet ierīču apguvi.

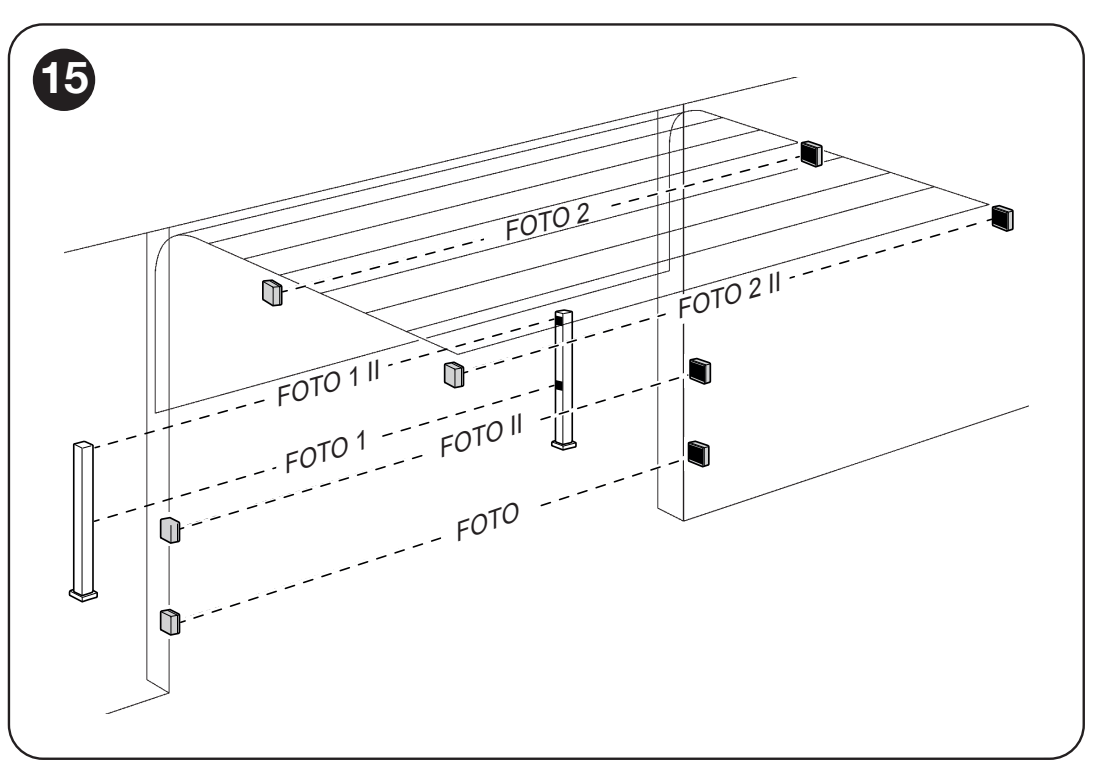

SOON: fotoelementu pāru izvietojums un funkcijas

Adrese	Reakcija
FOTO / FOTO II	Ārējie pāri 50 / 100 cm augstumā: aizvēršanas laikā aptur un apgriež kustības virzienu.
FOTO 1 / FOTO 1 II	Iekšējie pāri 50 / 100 cm augstumā: aizsardzība gan atvēršanas, gan aizvēršanas laikā.
FOTO 2 / FOTO 2 II	Ārējais / iekšējais pāris, aktīvs atvēršanas laikā.
FOTO 3	Pāris, kas aizsargā visu automatizācijas zonu.
FA1 / FA2	Atvēršanas komanda, nevis aizsargpāra aizstājējs; atbalstītā TX un RX pārī pārtrauc džempera A savienojumu.

Džemperu novietojumu iestata atbilstoši EPMB fotoelementu instrukcijai un vajadzīgajai funkcijai. Klasiskos EPM releju fotoelementus nedrīkst tieši pievienot pie BlueBUS.

STOP un drošības mala

Vairākus NO kontaktus savieno paralēli, bet vairākus NC kontaktus — virknē. Rezistīvajai malai jānodrošina iekārtai 8,2 kΩ miera stāvoklī; kaskādes slēgumā gala rezistoru izmanto tikai ķēdes galā. Optiskās OSE malas pieslēgums ir atkarīgs no tās konkrētās saskarnes. Nepievienojiet šīm ierīcēm papildu +/− no SbS/STOP bez pareizas malas elektroinstalācijas shēmas. Pēc katras izmaiņas veiciet apguvi un STOP pārbaudi.

Brīdinājuma signāllampa un FLASH režīmi

NICE ELDC ir zemsprieguma signāllampa, paredzēta 12–36 V. SOA2R10 FLASH jāiestata uz II/L4 → L4 vērtība “signāllampa”. Šis režīms paredzēts 12 V brīdinājuma lampai ar jaudu līdz 21 W; piederumus neizvēlieties pēc piedziņas 230 V elektrotīkla ieejas. Pēc pievienošanas pārbaudiet, vai vārtiem kustoties lampa redzami mirgo.

FLASH režīms	Spriegums un slodze
Signāllampa	12 V brīdinājuma lampa, ne vairāk kā 21 W; vārtu kustības laikā 0,5 s ieslēgta / 0,5 s izslēgta.
Atvēršanas indikators	24 V, ne vairāk kā 5 W.
Elektromagnēts, aizbīdnis vai slēdzene	24 V, ne vairāk kā 10 W; tikai pati spole, bez iebūvētas elektronikas. Izvēlieties atbilstošo funkciju II/L4.

Ne FLASH spaiļu pāris, ne antenas savienotājs nav marķēts kā papildu +/− spailes. Vadu secību nenosakiet pēc SbS/STOP tuvplāna; polarizētai spolei ievērojiet ierīces un uzstādītās plates marķējumu.

PS124 rezerves akumulators un programmēšana

NICE PS124 tiek ievietots piedziņā un pievienots paredzētajam savienotājam tikai pēc uzstādīšanas un programmēšanas. Tas nav iekļauts atsevišķa motora komplektācijā. Kustību skaits elektroapgādes pārtraukuma laikā ir atkarīgs no vārtiem, enerģijas patēriņa un akumulatora stāvokļa; aptuveni 10 manevri ir tikai orientējošs rādītājs.

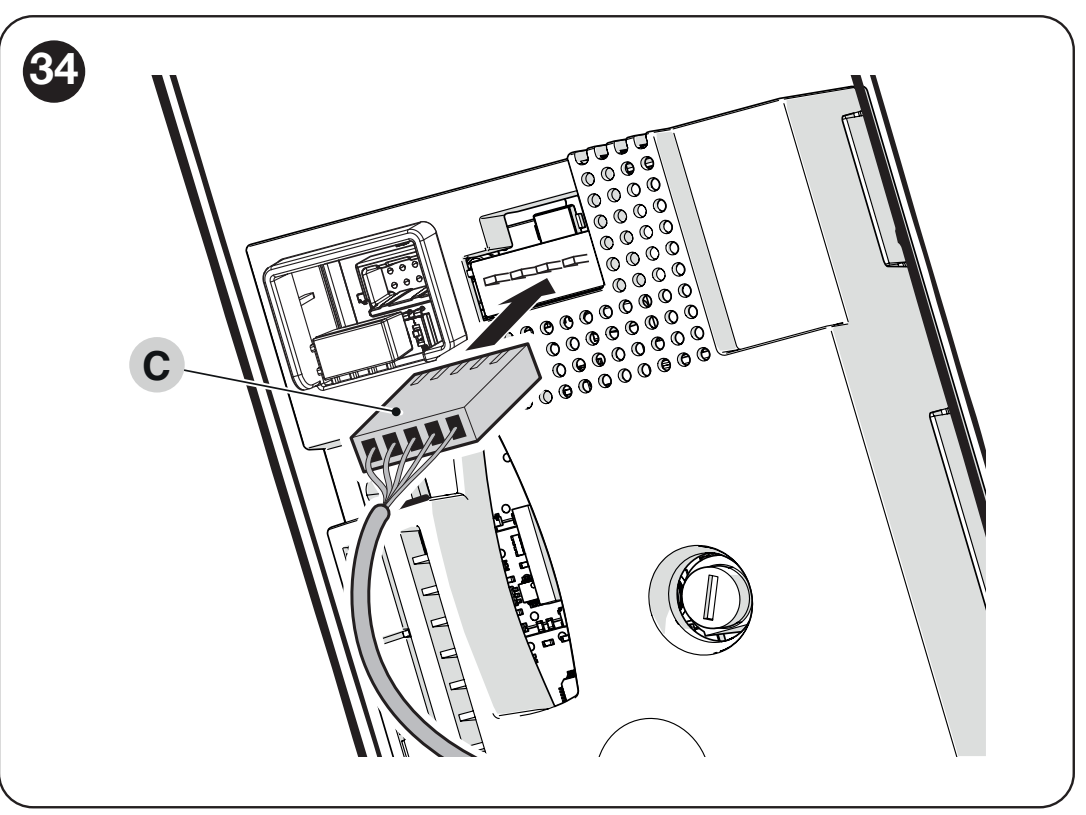

SOON: PS124 rezerves akumulatora savienotāja pieslēgšana

Oview programmētājs izmanto IBT4N/BusT4 saskarni. Ja tiek izmantota atbalstītā Solemyo saules enerģijas barošana, piedziņu nedrīkst vienlaikus barot no elektrotīkla. Nemainiet rezerves akumulatoru vai citas paaudzes saules enerģijas piederumus pret līdzīgiem pēc savienotāja izskata.

Pirmā iedarbināšana un gala stāvokļu apguve

Pirms pārbaudes ieslēgšanas novietojiet vārtus aptuveni gājiena vidū. Pēc ieslēgšanas BlueBUS jāmirgo reizi sekundē; signāllampa un pavadošais apgaismojums miera stāvoklī ir izslēgti. Ja pārbaudes rezultāts neatbilst, atvienojiet barošanu un pārbaudiet savienojumus.

1. BlueBUS un STOP apguve

Turiet nospiestu OPEN ▲ + STOP ■ aptuveni 3 s.
Atlaidiet, kad L1 un L2 ātri mirgo.
Pagaidiet, līdz process ir pabeigts: STOP LED deg, L1/L2 nodziest. L3/L4 var sākt mirgot, norādot uz nepieciešamību apgūt gala stāvokļus.

Apguve jāveic arī tad, ja nav pievienoti piederumi.

2. Saīsinātā atvēršanas un aizvēršanas apguve

Turiet nospiestu STOP ■ + AIZVĒRT ▼ 3 s; L1 mirgo.
Ar ▲/▼ pogām iestatiet vēlamo pilnībā atvērto stāvokli. Turiet nospiestu STOP 5 s lai saglabātu A1 un izlaistu izvēles pozīcijas.
Kad mirgo L8, iestatiet aizvērto pozīciju A0. Apstipriniet STOP 2 s.
Pēc LED nodzišanas mirgo signāllampiņa. Turpiniet ar obligāto spēka apguvi.

Pilnā apguve un individuāla palēnināšana

Ieeja ir tāda pati: STOP + CLOSE 3 s. Katrā punktā pārvietojiet vārtus ar ▲/▼ un apstipriniet pozīciju ar STOP 2 s. Izvēles pozīciju izlaiž, divreiz ātri nospiežot STOP.

LED / pozīcija	Nozīme
L1 – A1	Pilnībā atvērts stāvoklis; obligāts.
L2 – RA1	Palēnināšanas sākums atvēršanas laikā; pēc izvēles.
L4 – RINT	Palēnināšanas starppozīcija aizvēršanas laikā; palēnina aptuveni 50 cm pirms punkta, pēc tam atjauno iestatīto ātrumu.
L5 – AP	Daļējas atvēršanas pozīcija; pēc izvēles.
L7 – RA0	Palēnināšanas sākums aizvēršanas laikā; pēc izvēles.
L8 – A0	Aizvērta pozīcija; obligāta.

3. Obligātā automātiskā spēka apguve

Dodiet kustības komandu SbS vai OPEN. Vadības bloks veiks 3 pilnus ciklus. Nepārtrauciet tos un uzraugiet visu vārtu kustības zonu. Ja process tiek pārtraukts, no jauna palaidiet procedūru, izmantojot SbS, OPEN vai CLOSE. Pozīciju, ātruma vai griešanās virziena maiņa aktivizē jaunu spēka apguvi. Apguves pabeigšana neaizstāj drošības ierīču un trieciena spēku pārbaudi.

SOA2R10 programmēšana

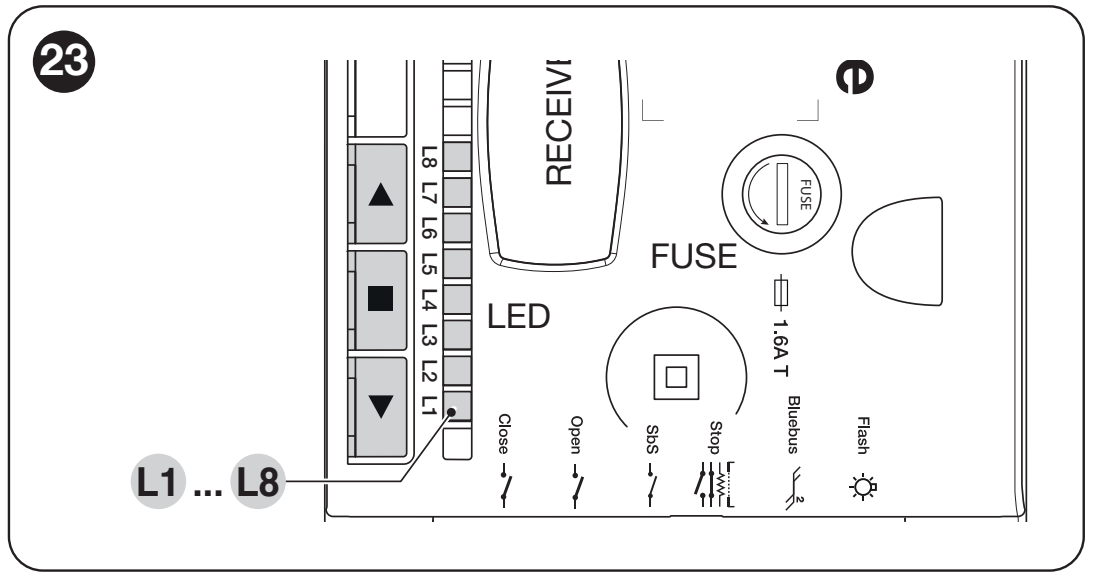

SOA2R10: OPEN ▲, STOP ■, CLOSE ▼ un programmēšanas LED L1–L8

Miera stāvoklī ▲ atver, ▼ aizver, bet ■ aptur. Kustības laikā visas trīs pogas aptur motoru. Iestatīšanas laikā katram parametram ir sava ievades LED; vērtību LED II līmenī ir atsevišķa izvēle.

I līmenis – funkciju ieslēgšana un izslēgšana

Turiet nospiestu STOP aptuveni 3 s, līdz sāk mirgot L1; atlaidiet pogu.
Ar ▲/▼ izvēlieties ievades LED.
Īsi nospiediet STOP: īss mirgojums nozīmē OFF, garš – ON.
Ja 10 s laikā neviena poga netiek nospiesta, programmēšana tiek pārtraukta un izmaiņas saglabātas.

Visas astoņas funkcijas rūpnīcā ir iestatītas uz OFF.

LED – funkcija	Darbība un rūpnīcas iestatījums
L1 – Automātiska aizvēršana	ON: aizveras pēc II/L1 iestatītā pauzes laika. OFF: automātiskā aizvēršana nenotiek. Rūpnīcas iestatījums: OFF.
L2 – Aizvēršana pēc fotoelementa	ON: pēc fotoelementa atbrīvošanas pauze ir 5 s. Ja automātiskā aizvēršana ir OFF, vispirms tiek pabeigta atvēršana; ja tā ir ON, fotoelementa atbrīvošana var apturēt atvēršanu un sākt 5 s pauzi. STOP atceļ turpmāko aizvēršanu. Rūpnīcas iestatījums: OFF.
L3 – Vienmēr aizvērt	ON: pēc strāvas padeves atjaunošanas, konstatējot atvērtus vārtus, tie aizveras pēc 3 s brīdinājuma mirgošanas. OFF: šī komanda pēc strāvas padeves atjaunošanas netiek izmantota. Rūpnīcas iestatījums: OFF.
L4 – Gaidstāve	ON: pēc aptuveni minūtes miera stāvoklī izslēdz BlueBUS un standarta LED; BlueBUS mirgo lēni. Samazina enerģijas patēriņu, darbojoties no rezerves barošanas. Rūpnīcas iestatījums: OFF.
L5 – Ilgā reversēšana	ON: pēc drošības STOP vai spēka ierobežojuma maina kustības virzienu līdz gala pozīcijai. OFF: īsa reversēšana aptuveni 15 cm. Rūpnīcas iestatījums: OFF.
L6 – Brīdinājuma mirgošana	ON: brīdinājuma lampiņa mirgo 3 s pirms kustības. OFF: ieslēdzas, kad sākas kustība. Rūpnīcas iestatījums: OFF.
L7 – Jutība	ON: palielina šķēršļu noteikšanas jutību. Jāpārbauda spēki un drošības reakcijas. Rūpnīcas iestatījums: OFF.
L8 – Vārtu tips	ON: smagi vārti. OFF: viegli vārti. Iestatījums nemaina pieļaujamo platību vai mehāniskās prasības. Rūpnīcas iestatījums: OFF.

II līmenis – regulējami parametri

Turiet nospiestu STOP aptuveni 3 s, līdz sāk mirgot L1, un atlaidiet pogu.
Ar ▲/▼ izvēlieties parametra ievades LED.
Turiet nospiestu STOP; pēc aptuveni 3 s iedegas vērtības LED.
Joprojām turot nospiestu STOP, mainiet vērtību ar ▲/▼ un atlaidiet STOP.
Ja 10 s laikā nekas netiek darīts, iestatījums tiek saglabāts. Treknrakstā norādītas rūpnīcas noklusējuma vērtības.

Ievades LED – nosaukums un apraksts	Iestatījumu LED – vērtība
L1 – Pauzes laiks Attiecas, ja I/L1 ir ON.	L1 – 10 s L2 – 20 s L3 – 40 s L4 – 60 s L5 – 80 s L6 – 120 s L7 – 160 s L8 – 200 s
L2 – SbS pakāpeniskā vadība SbS ieejas secība un pakāpeniskās vadības komanda no tālvadības pults.	L1 – Atvērt – apturēt – aizvērt – apturēt L2 – Atvērt – apturēt – aizvērt – atvērt L3 – Atvērt – aizvērt – atvērt – aizvērt L4 – Kopīpašuma režīms L5 – Kopīpašuma režīms 2; komanda, kas ilgāka par 2 s, = STOP L6 – Pakāpeniskā vadība 2; komanda, kas ilgāka par 2 s, = daļēja atvēršana L7 – Turēt, lai darbinātu L8 – Atvēršana pusautomātiska, aizvēršana, turot pogu
L3 – Motora ātrums Pēc izmaiņām atkārtojiet spēka apguvi.	L1 – V1 – 30 % L2 – V2 – 44 % L3 – V3 – 58 % L4 – V4 – 72 % L5 – V5 – 86 % L6 – V6 – 100 % L7 – Atvēršana V4 / aizvēršana V2 L8 – Atvēršana V6 / aizvēršana V4
L4 – FLASH funkcija Pielāgot pievienotajai ierīcei un izejas ierobežojumam.	L1 – Atvērtu vārtu indikators L2 – Aktīvs, kad vārti ir aizvērti L3 – Aktīvs, kad vārti ir atvērti L4 – Brīdinājuma bākuguns L5 – Elektriskais aizbīdnis L6 – Elektriskā slēdzene L7 – Elektromagnēts L8 – Apkopes indikators
L5 – Atvēršanas spēks Spēka iestatījums neaizstāj berzes novēršanu. Pēc izmaiņām atkārtoti izmēriet trieciena spēkus.	L1 – 1. spēka līmenis – zems L2 – 2. spēka līmenis L3 – 3. spēka līmenis L4 – 4. spēka līmenis L5 – 5. spēka līmenis L6 – 6. spēka līmenis L7 – 7. spēka līmenis L8 – 8. spēka līmenis – augsts
L6 – Aizvēršanas spēks Regulējiet tikai pēc mehānikas un aizsargelementu pārbaudes.	L1 – 1. spēka līmenis – zems L2 – 2. spēka līmenis L3 – 3. spēka līmenis L4 – 4. spēka līmenis L5 – 5. spēka līmenis L6 – 6. spēka līmenis L7 – 7. spēka līmenis L8 – 8. spēka līmenis – augsts
L7 – Apkopes paziņojums Tiek skaitīti manevri; atvēršana un aizvēršana ir divi manevri.	L1 – Automātiski atkarībā no slodzes L2 – 1 000 manevru L3 – 2 000 manevru L4 – 4 000 manevru L5 – 6 000 manevru L6 – 8 000 manevru L7 – 10 000 manevru L8 – 12 000 manevru
L8 – Kļūdu vēsture Tikai lasīšanai, attēlošanas secība.	L1 – 1. manevrs – jaunākais L2 – 2. manevrs L3 – 3. manevrs L4 – 4. manevrs L5 – 5. manevrs L6 – 6. manevrs L7 – 7. manevrs L8 – 8. manevrs

Ja ierīce izmanto vērtību starp diviem līmeņiem, pārmaiņus iedegas divas LED. Tas ne vienmēr nozīmē, ka ir radusies kļūme. Nejauciet parametra ievades LED ar tā vērtības LED.

Rotācijas virziena maiņa

Kad ierīce nekustas, turiet nospiestu STOP 3 s, līdz sāk mirgot L1. Vienlaikus nospiediet ▲ + ▼: ja pavadošā gaisma deg, virziens ir apgriezts; ja tā ir nodzisusi, virziens ir standarta. Pagaidiet 10 s, līdz process beidzas, un atkārtojiet pozīciju un spēka apmācīšanu. Nemainiet virzienu, kamēr ierīce kustas.

Tālvadības pults un antena

Radio uztvērēju ievieto ligzdā SM kad atvienota elektrotīkla barošana un akumulators. Nejauciet atsevišķas piedziņas komplektāciju ar gatavu komplektu: uztvērēju un raidītājus izvēlieties atbilstoši faktiski piegādātajai komplektācijai.

NICE OXIBD atbalsta vienvirziena un divvirzienu vadības ierīces; piemērots vienvirziena raidītājs ir NICE MYGO4. Vecāks uzstādīts uztvērējs var izmantot citu kodēšanas sistēmu. Ar vienādu 433,92 MHz frekvenci vien nepietiek.

Parastajā 1. režīmā uztvērēja izejas ir šādas: 1 – pakāpeniska vadība, 2 – daļēja atvēršana, 3 – atvēršana, 4 – aizvēršana. 2. režīmā var saglabāt atsevišķu pogu izvēlētajai komandai. Precīzu savienošanu pārī un dzēšanu veiciet saskaņā ar konkrētā OXIBD uztvērēja instrukciju; motora pogas neizdzēš tā radio atmiņu.

OXIBD gadījumā pievienojiet antenu uztvērēja savienotājam saskaņā ar OXIBD antenas pieslēguma shēmu. Koaksiālā kabeļa centrālais dzīslas vads jāpievieno signāla spailei, bet ekranējums – antenas zemējuma spailei. Tas nav barošanas +/− pieslēgums.

Diagnostika un cēloņa novēršana

Bākuguns īsie uzplaiksnījumi atkārtojas divreiz ar 1 s pārtraukumu. Vispirms novērsiet cēloni; nepārvariet šķērsli, palielinot spēku.

Signāls	Cēlonis un risinājums
2 uzplaiksnījumi	Fotoelements bloķē kustību. Notīriet un noregulējiet optiku, novērsiet šķērsli; pārbaudiet adresāciju.
3 uzplaiksnījumi	Palielināta pretestība vai nostrādājis spēka ierobežotājs. Pārbaudiet līdzsvaru, vadotnes un atsperes; veiciet pārbaudi.
4 uzplaiksnījumi	STOP. Pārbaudiet jutīgo malu un tās savienojumu.
5 uzplaiksnījumi	Iekšējo parametru kļūda: nogaidiet vismaz 30 s un mēģiniet dot komandu. Ja kļūda saglabājas, nododiet ierīci servisā.
6 uzplaiksnījumi	Pārsniegts darbības ierobežojums: ļaujiet piedziņai dažas minūtes atdzist.
7 uzplaiksnījumi	Iekšēja elektriskā kļūda: speciālistam jāatvieno visi barošanas avoti un jāpārbauda plate un kabeļi.
8 uzplaiksnījumi	Nepārtraukta komanda bloķē turpmākās komandas. Pārbaudiet, vai nav iestrēdzis SbS/OPEN/CLOSE kontakts.
9 uzplaiksnījumi	Automātikas elektroniskā bloķēšana. Izmantojiet atbloķēšanas komandu; tā nav troses atbloķēšana.

LED indikators dīkstāvē	Nozīme
BlueBUS 1× sekundē	Normāla darbība. Divi ātri uzplaiksnījumi apstiprina ieejas stāvokļa maiņu vai saņemtu radio komandu.
BlueBUS nedeg / deg nepārtraukti	Pārbaudiet barošanu, drošinātājus un plati; gaidstāves režīmā indikācija ir citāda.
STOP nedeg	Drošības ieeja nav saglabātajā miera stāvoklī.
L1 + L2 mirgo	Nepieciešams apmācīt ierīces.
L3 + L4 mirgo	Nepieciešams apmācīt pozīcijas.
L1 vai L8 mirgo ātri atsevišķi	Kodētāja gala diapazons. Servisa speciālistam jāpārbauda mehāniskā uzstādīšana; nepārvietojiet motoru ar spēku tālāk par darba gājienu.
Signāllampiņa mirgo	Aicinājums apgūt spēku iestatījumus vai notiek to apgūšana; ja vienlaikus darbojas bākuguns, tas var būt diagnostikas režīms.

Kustības laikā LED L1–L8 norāda motora slodzi: no L1 pie mazas slodzes līdz L8 pie maksimālas slodzes. Šis rādījums nav vērtības izvēle programmēšanas režīmā. Ja slodze palielinās, pārbaudiet vārtu mehānisko pretestību un līdzsvarojumu; nepalieliniet spēku, neveicot drošības pārbaudi.

Pēdējo astoņu manevru vēsture

Atveriet II līmeni, izvēlieties ieeju L8 un turiet STOP nospiestu apmēram 3 s. Iedegtās LED norāda manevrus, kuros radusies kļūme; L1 ir pēdējais, bet L8 — astotais. Turot nospiestu STOP, izvēlieties manevru ar ▲/▼: LED nomirgos atbilstošo diagnostikas kodu. Pēc tam atlaidiet STOP.

Vadības bloka atiestatīšana un kodētāja apkope

Atiestatīšana dzēsīs pozīcijas, apgūtās ierīces un vadības bloka iestatījumus. Tā neizdzēš uztvērēja datus.

Kad vārti stāv, turiet nospiestu ▲ + ▼ apmēram 3 s, līdz iedegas L1–L8.
Atlaidiet. L2 un L8 ātri mirgo apmēram 3 s, un vadības blokā tiek atjaunoti rūpnīcas iestatījumi.
Atkārtoti apgūstiet ierīces, pozīcijas un spēkus un veiciet visas drošības pārbaudes.

Atiestatīšana nemaina griešanās virzienu vai kopējo manevru skaitu. Kodētāja atiestatīšana ir atsevišķa servisa procedūra, ko drīkst veikt tikai uz darba galda, nekad tad, ja motors ir pievienots vārtiem.

Pārbaude pirms vārtu nodošanas

Kad piedziņa ir atbloķēta, pārbaudiet, vai vārti kustas vienmērīgi un ir līdzsvaroti. Šeit aprakstītajā sekciju vārtu komplektā manuālai pārvietošanai nepieciešamais spēks nedrīkst pārsniegt 225 N. Izvēloties SOON, ievērojiet arī iepriekš tabulā norādītos vārtu pretestības darbības diapazonus. Šis spēks nav motora griezes moments un nav pieļaujamais trieciena spēks.
Pēc piedziņas bloķēšanas pārbaudiet atvēršanu, aizvēršanu un STOP funkciju; vārti nedrīkst ķerties vai atsisties pret saglabātajām gala pozīcijām.
Pārbaudiet katru fotoelementu pāri pie TX, pie RX un staru kūļa vidū, piemēram, izmantojot cilindru Ø 5 cm un 30 cm garumā. Pārbaudiet vārtu faktisko reakciju.
Pārbaudiet drošības malu, drošības ķēdi un avārijas atbloķēšanu. Uzstādītājam trieciena spēki jāizmēra ar piemērotu mērierīci; pēc spēka vai jutības maiņas pārbaude jāatkārto.
Nododiet vārtus tikai pēc sekmīgām pārbaudēm, pievienojot marķējumu, atbloķēšanas instrukciju un apkopes plānu. Šķērsojiet vārtus tikai tad, kad tie ir pilnībā atvērti un nekustas.

Apkope un droša ekspluatācija

Profesionāla apkope jāveic ne vēlāk kā ik pēc 6 mēnešiem vai pēc 4 000 manevriem kopš pēdējās apkopes atkarībā no tā, kurš termiņš iestājas agrāk. Pēc elektrotīkla un akumulatora atvienošanas pārbaudiet stiprinājumus, koroziju, ķīli, vārpstu, ja ir — ķēdi, atsperes un vadotnes. Pēc barošanas atjaunošanas atkārtojiet drošības pārbaudes.

Apkopes paziņojums II/L7 papildina apkopes plānu. Ja FLASH ir iestatīts kā apkopes indikators, pie 81–100 % no limita tas mirgo visa manevra laikā; pārsniedzot limitu, tas mirgo nepārtraukti arī tad, kad vārti nekustas. Ja FLASH ir iestatīts kā brīdinājuma bākuguns, apkopes nepieciešamība tiek signalizēta citādi: pie 81–100 % tas deg 2 s manevra sākumā, bet, pārsniedzot limitu, — 2 s manevra sākumā un beigās, pēc tam turpina mirgot ierastajā režīmā. Pēc apkopes atveriet II/L7, turiet nospiestu STOP un vienlaikus ▲ + ▼ vismaz 5 s, lai atiestatītu apkopes skaitītāju. Kopējais skaitītājs netiks atiestatīts.

Ja drošības ierīce nedarbojas, nelietojiet vārtus automātiskajā režīmā. Izmantojiet drošu manuālo vadību un parūpējieties par remontu. Nemēģiniet patstāvīgi veikt darbus ar nospriegotām atsperēm.

SOON SO2000 tehniskie parametri

Parametrs	Vērtība
Vadības bloks	NICE SOA2R10 iebūvēts; magnētiskais kodētājs.
Elektrotīkla barošana	230 V AC, +10 % / −15 %, 50/60 Hz; I klase, zemējums.
Motors	24 V DC.
Strāvas patēriņš no elektrotīkla	Maksimāli 1,5 A; nomināli 1 A.
Jaudas patēriņš	Maksimāli 350 W; nomināli 220 W.
Griezes moments	Maksimāli 50 Nm; nomināli 30 Nm; statiski 130 Nm. Statiskā vērtība nav izmantojams kustības griezes moments.
Apgriezienu ātrums	Maksimāli 30 / nomināli 18 apgr./min.
Darbība	Atkarībā no pretestības un kustības ilguma; ciklu tabula.
Laukums / augstums	Līdz 20 m² / aptuveni 5 m.
Aizsardzības klase / temperatūra	IP40, lietošanai iekštelpās; −20 līdz +50 °C.
Izmēri / svars	Aptuveni 115 × 375 × 300 mm / 10,5 kg. Izmēru rasējumā norādīts augstums 298 mm.
Drošinātāji	F1 tīkla drošinātājs 1,6 A; F2 vadības drošinātājs 1,6 A ar laika aizturi. Nomainiet tikai pret tāda paša tipa drošinātāju pēc cēloņa novēršanas.

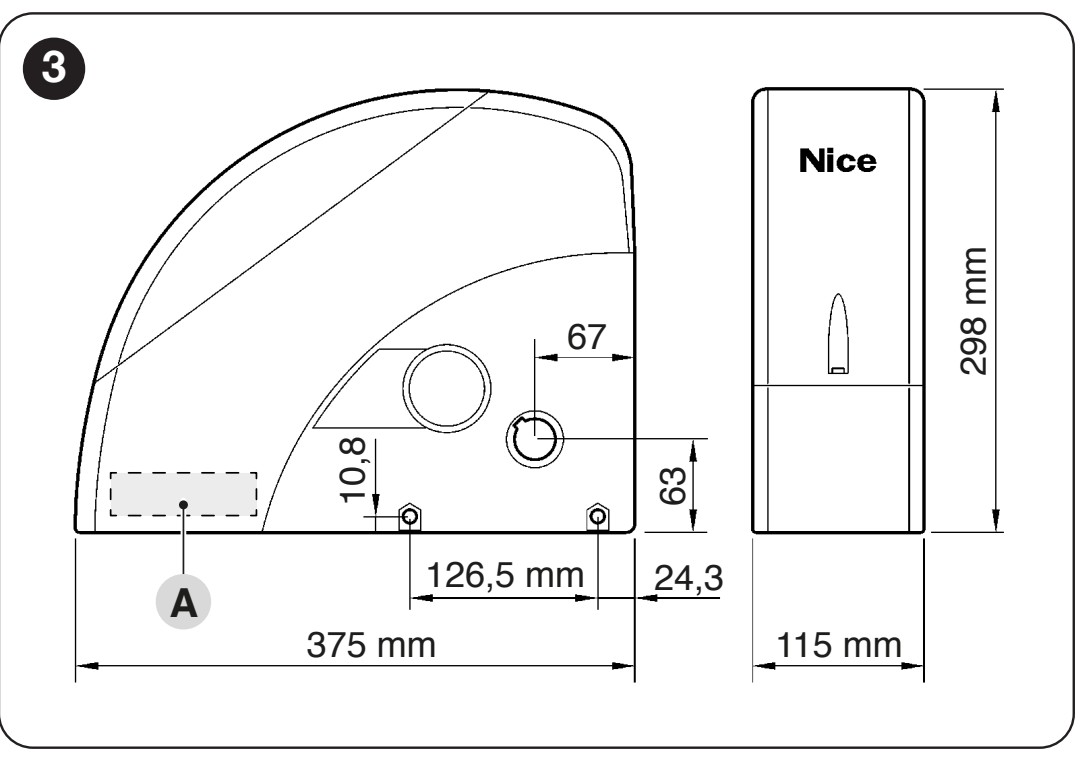

SOON SO2000 piedziņas izmēri un montāžas atveru novietojums

Piedziņas 360° skats

Piedziņas montāžas video instrukcija

NICE SOON SO2000 piedziņas rokasgrāmata

PDF

Vēlos pasūtīt šo produktu. Kā rīkoties?

Izvēlieties sev ērtāko veidu:

pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]

Jautājiet mums par produktu NICE Soon SO2000 — sekciju garāžas vārtu piedziņa līdz maksimālajai platībai 20 m² un maksimālajam augstumam 5 m

Produkts:	NICE Soon SO2000 — sekciju garāžas vārtu piedziņa līdz maksimālajai platībai 20 m² un maksimālajam augstumam 5 m
Vārds:
E-pasts:
Tālrunis:
Teksts:
	Šo vietni aizsargā reCAPTCHA no Google.

Drukāt lapu
