NICE ROX 600 – atsevišķs piedziņas mehānisms bīdāmajiem vārtiem (A)
| Produkta pieejamība: | aizstāts | Šis produkts vairs netiek ražots, taču par laimi tas ir aizstāts ar jaunāku modeli. |
|---|
Produkta apraksts NICE ROX 600 – atsevišķs piedziņas mehānisms bīdāmajiem vārtiem (A)
Pieejams aizstājējs!
NICE ROX600 piedziņa vairs netiek ražota. Alternatīva ir jaudīgāka NICE ROX1000 piedziņa.
NICE Rox ROX600 ir ROBO 500 piedziņas pēctecis.
NICE Rox ROX600 piedziņa paredzēta bīdāmajiem vārtiem, kuru svars ir līdz 600 kg un caurbrauktuves platums ir līdz 8 m (ieteicamais maksimālais garums 5m).Tai ir elektromehānisks apturēšanas slēdzis. Piedziņa ir pašbloķējoša.
ROX 600 piedziņas galvenās īpašības: ROX 600 piedziņa darbojas ar 230 V, to ir ļoti viegli uzstādīt, un tai ir liels spēks. Piedziņai ir manuāla gala pozīciju iestatīšana, ierobežotas iespējas pieslēgt papildu ierīces un ierobežotas programmēšanas iespējas. Šī piedziņa ir piemērota, piemēram, vasarnīcai vai vietai, kur nav paredzēts to integrēt viedās mājas sistēmā, bet gan vajadzīgs uzticams darbarūķis, kas vārtus atver un aizver. Tai ir viens ātrums un manuāla spēka regulēšana. Daļējas atvēršanas funkcija nav pieejama. Tā tiek ražota kā vecāku piedziņu (NICE ROBO) aizstājējs.
Visi NICE ROBO piedziņu piederumi ir izmantojami ar NICE ROX piedziņām.
Tātad, ja nomaināt NICE ROBO piedziņu pret NICE ROX piedziņu, varat saglabāt visus esošos piederumus:
- fotoelementi
- signāllampa
- atslēgas slēdzis
- visas tālvadības pultis
Vēl viena priekšrocība ir integrētais uztvērējs, kas darbojas ar mainīgo kodu, taču spēj pieņemt arī vecākas tālvadības pultis ar fiksētu kodu. Tātad tas darbojas ar FLOR (FLO2R-S, FLO4R-S), FLO (FLO2, FLO4) un SMILO (SM2) kodēšanu. Tāpēc tas ir piemērots situācijām, kad jums ir daudz tālvadības pulšu ar fiksētu kodu.
NICE ROX 600 tehniskie parametri
| Barošana | 230 V - 50/60 Hz |
|---|---|
| Jaudas patēriņš | 300 W |
| Motora strāvas patēriņš | 1,4 A |
| Aizsardzības klase | IP44 |
| Svars | 11 kg |
| Ātrums | 18cm/s |
| Spēks | 600 N |
| Ieteicamais maksimālais vārtu svars | 400 kg |
| Maksimālais vārtu svars | 600 kg |
| Darba temperatūra | -20°C līdz +50°C |
| Aizsardzības pakāpe | IP 44 |
| Vadības bloks | ROA40R10 |
Lejupielādējamās rokasgrāmatas un dokumenti

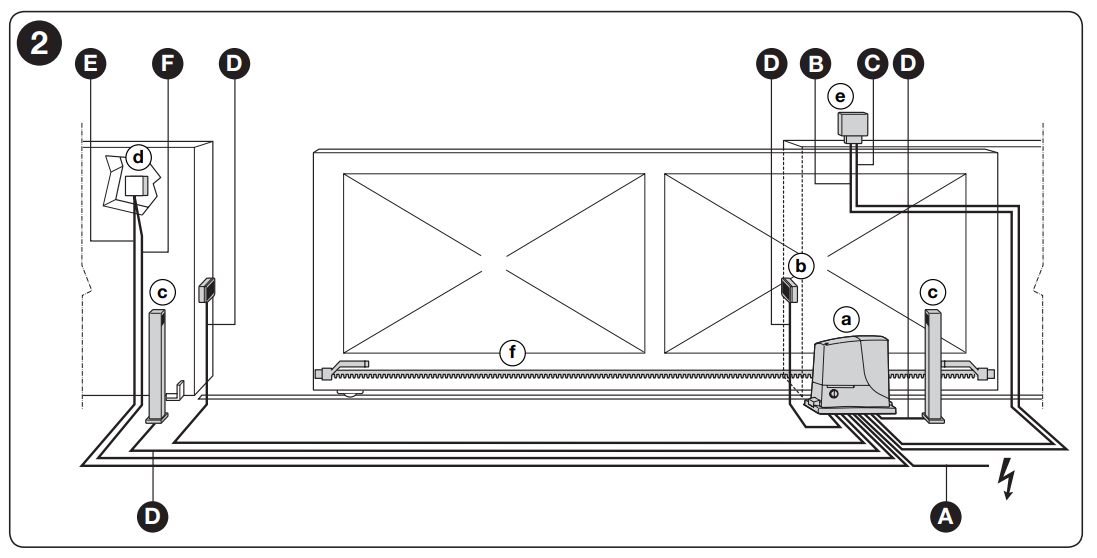

Elektrisko kabeļu veidi
| Pieslēgums | Kabeļa veids | Maksimālais garums | |
|---|---|---|---|
| A | BAROŠANA | 3 x 1,5 mm² | 30m * |
| B | SIGNĀLLAMPA AR ANTENU | 1 kabelis: 2 x 1,5 mm² 1 koaksiālais kabelis, tips RG58 |
10m 10m (ieteicamais < 5m) |
| D | FOTOELEMENTI | 1 kabelis: 2 x 0,25 mm² (TX) 1 kabelis: 4 x 0,25 mm² (RX) |
30m 30m |
| E-F | ATSLĒGAS SELEKTORS | 2 kabeļi: 2 x 0,5 mm² ** | 20m |
** Ja barošanas kabelis ir garāks par 30 m, nepieciešams kabelis ar lielāku šķērsgriezumu, piemēram, 3 x 2,5 mm², kā arī drošības zemējums piedziņas tuvumā.
** Divus kabeļus 2 x 2,5 mm² var aizstāt ar vienu kabeli 4 x 0,5 mm²

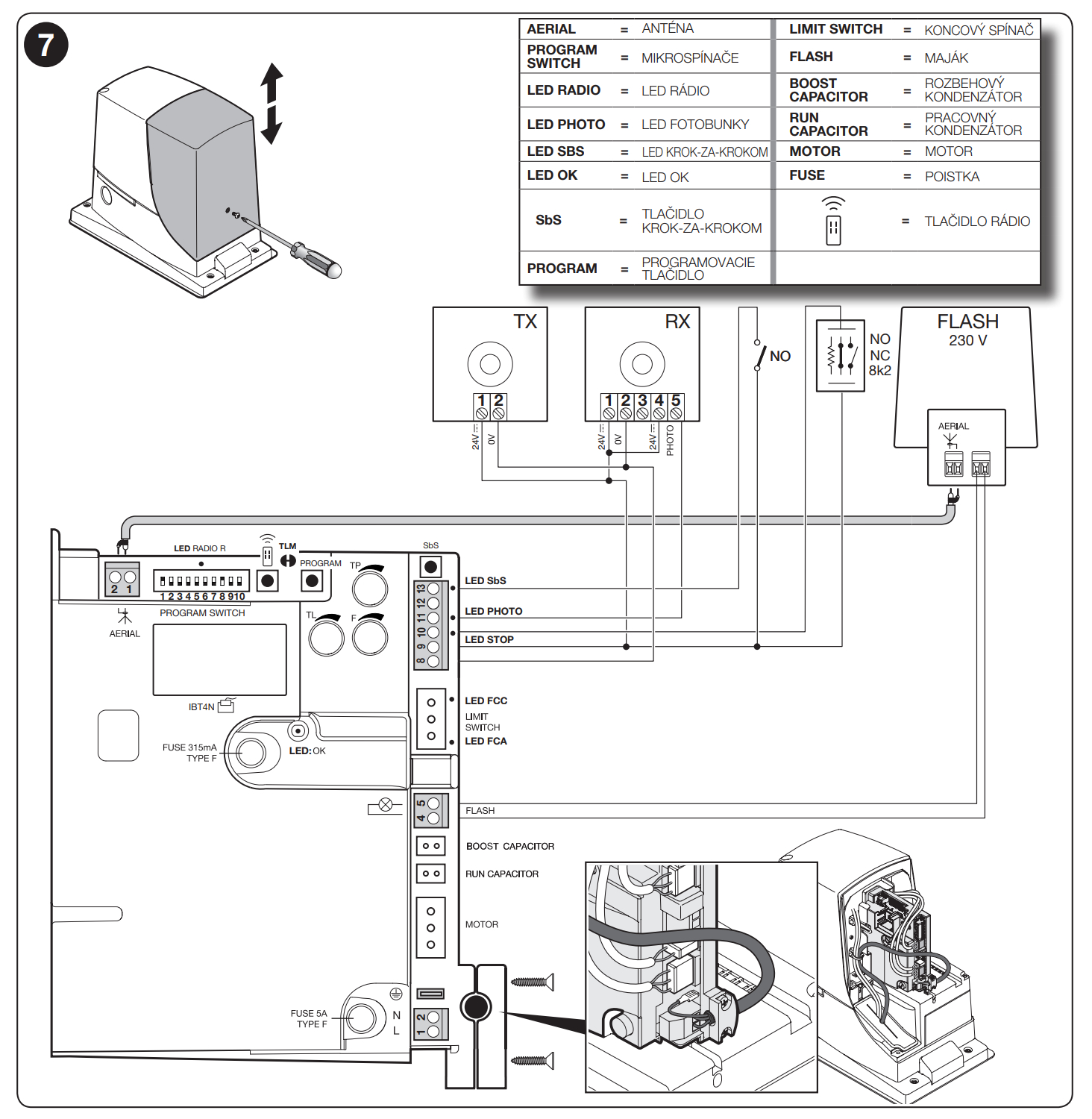

Pieslēgšana vadības blokam
Ierīču pievienošana vai noņemšana
Ierīces automatizācijas sistēmai var pievienot vai no tās noņemt jebkurā laikā; STOP ieejai var pieslēgt dažādu veidu ierīces, kā aprakstīts turpmākajās sadaļās. Pēc izmaiņām vārtu automātikas piedziņas konfigurācijā atkārtoti jāveic ierīču apguves procedūra.
STOP ieeja
Ieeja, kas izraisa manevra tūlītēju apturēšanu, kam seko īsa kustības maiņa pretējā virzienā.
Ieejai var pieslēgt ierīces ar normāli atvērtu (NO) vai normāli aizvērtu (NC) kontaktu, kā arī ierīces ar pastāvīgu 8,2 kΩ pretestības izeju, piemēram, jutīgās drošības malas. Ierīču apguves fāzes laikā vadības bloks nosaka, kāda veida ierīce ir pieslēgta STOP ieejai.
Ja tiek konstatēta novirze no apgūtā stāvokļa, piedziņa aptur manevru un uz īsu brīdi maina kustības virzienu. Izmantojot atbilstošus iestatījumus, STOP ieejai var pieslēgt vairākas ierīces, arī dažādu veidu:
- Vairākas NO ierīces var savienot paralēli; skaits nav ierobežots.
- Vairākas NC ierīces var savienot virknē; skaits nav ierobežots.
- Vairākas ierīces ar pastāvīgu 8,2 kΩ pretestību var savienot kaskādē ar vienu gala rezistoru 8,2 kΩ.
- NO un NC ierīces var kombinēt, abus kontaktus saslēdzot paralēli, taču NC kontaktam jāpievieno 8,2 kΩ rezistors (šādi var kombinēt arī 3 ierīces: NO, NC un 8,2 kΩ).
Ja STOP ieeju izmanto drošības funkcijas ierīču pieslēgšanai, tikai ierīces ar pastāvīgu 8,2 kΩ pretestības izeju nodrošina III drošības kategoriju pret kļūmēm saskaņā ar standartu EN 13849-1.
Fotoelementi
Lai pievienotu fotoelementu pāri, rīkojieties šādi: pieslēdziet uztvērēju (RX) barošanu tieši pie spailēm 8 un 9).
Raidītāju pieslēgšanas veids ir atkarīgs no tā, vai fotoelementiem vēlaties izmantot aktīvu fototesta režīmu.
Fototests ir vadības bloka funkcija, kas palielina drošības ierīču uzticamību un ļauj vadības bloka un drošības fotoelementu komplektam sasniegt II kategoriju saskaņā ar standartu EN 13849-1.
Uzsākot manevru, tiek pārbaudītas ar to saistītās drošības ierīces; manevrs sākas tikai tad, ja viss ir kārtībā.
Ja testa rezultāts ir negatīvs (fotoelementu apžilbina saule, kabelī ir īssavienojums u. c.), vadības bloks to uzskata par kļūmi un manevrs netiek veikts.
Lai pievienotu fotoelementu pāri, pieslēdziet tos, kā aprakstīts tālāk.

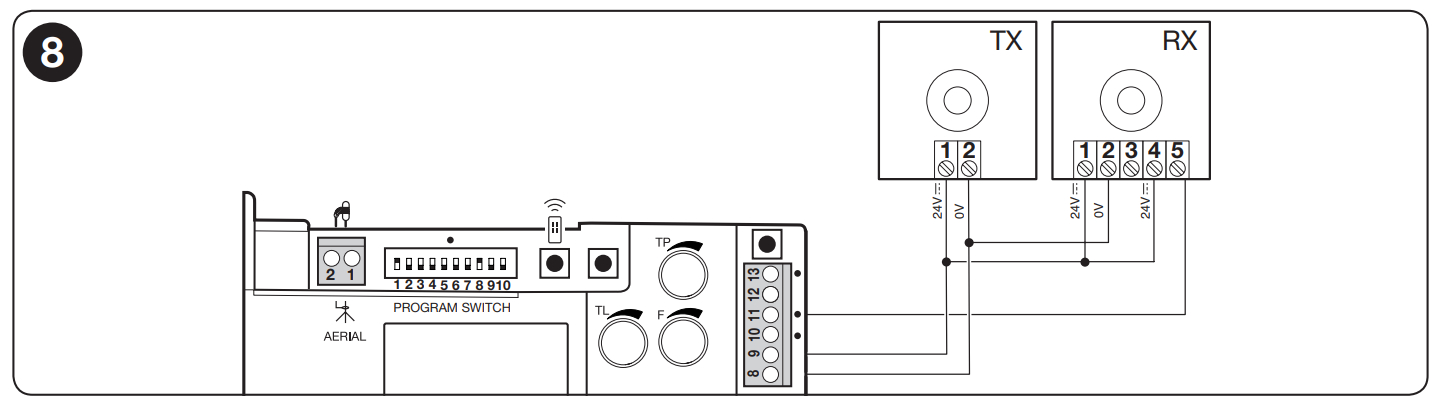

Pieslēgšana bez fototesta funkcijas:
Uztvērējus un raidītājus pieslēdziet tieši vadības bloka piederumu izejai (spailēm 8 un 9).

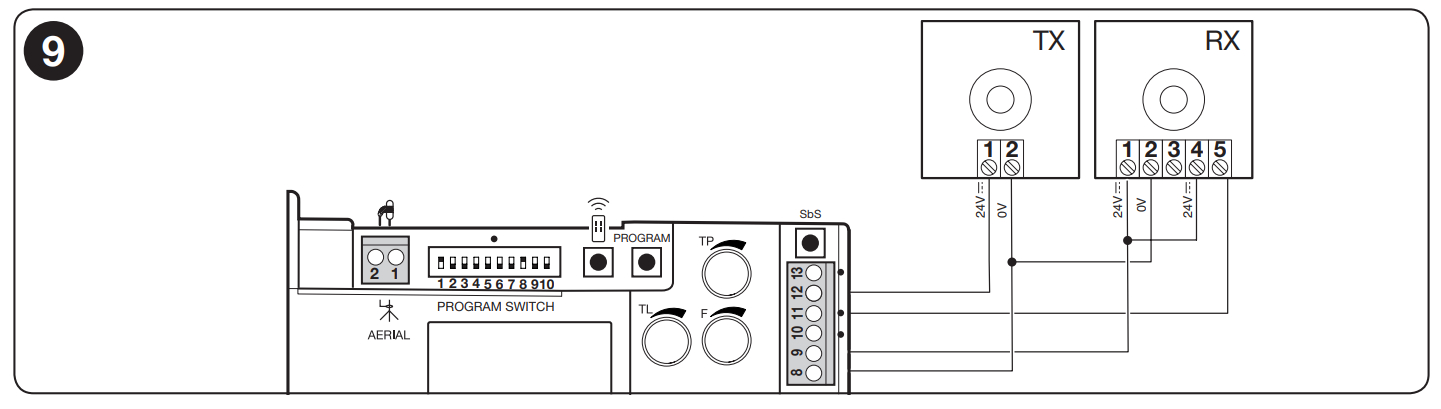

Pieslēgšana ar fototesta funkciju:
Uztvērējus pieslēdziet tieši vadības bloka piederumu izejai (spailēm 8 un 9). Fotoelementu raidītāju barošana tiek ņemta nevis no piederumu izejas, bet gan no fototesta izejas starp spailēm 8–12. Maksimālā strāva, ko var patērēt no fototesta izejas, ir 100 mA.
Lai izmantotu fototesta funkciju, jāaktivizē sinhronizācija, kā norādīts fotoelementu montāžas instrukcijā.
