NICE ROX 1000 – atsevišķa piedziņa bīdāmajiem vārtiem (A)
| Produkta pieejamība: | pēc pieprasījuma | Produkts var nebūt pieejams, sazinieties ar mums lai iegūtu vairāk informācijas. |
|---|
pēc pieprasījuma
426,45 € ar PVN
| Svars |
|---|
| 13 kg |
Produkta apraksts NICE ROX 1000 – atsevišķa piedziņa bīdāmajiem vārtiem (A)
Pieejama alternatīva!
NICE Rox ROX1000 ir aizstāts ar jaunāku modeli NICE ROBO1000.
NICE ROX1000 ir atsevišķs elektromehānisks piedziņas mehānisms bīdāmajiem vārtiem ar 230 V maiņstrāvas motoru, integrētu vadības bloku ROA40R10 un radio uztvērēju. Vārtus aptur mehāniskie gala slēdži, ko iedarbina uz zobstieņa piestiprinātās mēlītes. Tas ir neatgriezenisks; strāvas padeves pārtraukuma gadījumā to atbloķē ar atslēgu.
Kādiem bīdāmajiem vārtiem paredzēts ROX1000
Vārtiem, kuru svars nepārsniedz 1 000 kg un garums — 8 m ja tiek ievēroti montāžas un ekspluatācijas nosacījumi. Parastā izvēlē ieteicamais vārtu garums nepārsniedz 5 m; garākiem vārtiem atsevišķi jānovērtē pretestība, ciklu skaits un inerce. Ar svaru vien nepietiek, lai noteiktu piemērotību.
Vārtiem ar roku jābīdās vienmērīgi, bez aizķeršanās un patvaļīgas kustības. Spēks, kas nepieciešams to iekustināšanai un pārvietošanai, nedrīkst pārsniegt 25 % no konkrētās motora versijas pieejamā spēka. Piedziņa neaizstāj riteņu, vadotņu vai šķība zobstieņa remontu.
| Vārtu garums | Maks. cikli stundā | Maks. cikli pēc kārtas |
|---|---|---|
| Līdz 4 m | 40 | 20 |
| Virs 4 līdz 6 m | 25 | 13 |
| Virs 6 līdz 8 m | 20 | 10 |
Tabula attiecas uz 230 V ROX1000, ievērojot motora rokasgrāmatā norādītos nosacījumus. Nominālā vērtība ir 20 cikli stundā, maksimālais nepārtrauktas darbības laiks — 4 minūtes. Viens cikls ietver atvēršanu un aizvēršanu; lielāka pretestība vai augstāka temperatūra var samazināt pieļaujamo darbības apjomu.
ROA40R10 un atšķirības no vecākām vadības platēm
Tālāk aprakstītās procedūras paredzētas ROA40R10 ar PROGRAM pogu, IBT4N savienotāju un 10 DIP slēdžiem. Vecākajai ROA39 versijai ir atšķirīgas funkcijas. Pirms iestatīšanas pārbaudiet zem vāka norādīto plates marķējumu.
ROA40R10 ir manuāli regulējams spēks un darbības laiks, automātiska aizvēršana, kā arī izvēles lēnais starts/palēnināšana un daļēja atvēršana gājējiem. Galvenās kustības ātrumu nevar regulēt pakāpeniski. Komandas var padot ar bezpotenciāla SbS kontaktu; profesionālai konfigurēšanai pieejams IBT4N ar OVIEW.

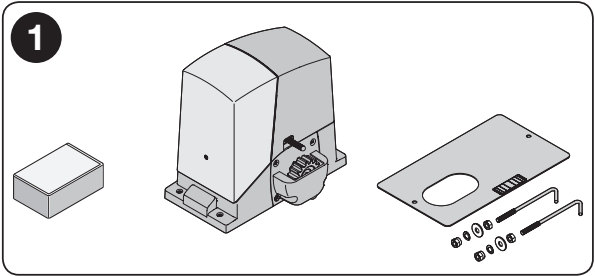

Kas ietilpst atsevišķas piedziņas komplektācijā
Viena ROX1000 piedziņa ar integrētu elektroniku un uztvērēju, pamatplāksne, enkuri un attēlā redzamie stiprinājumi, atbloķēšanas atslēgas un gala slēdžu mēlītes. Tālvadības pulti, fotoelementus, bākuguni un zobstieni izvēlas atsevišķi vai komplektā.
ROX1000 komplekti
| Komplekts | Aprīkojums |
|---|---|
| B komplekts | Piedziņa un FLO2R-S tālvadības pults |
| C komplekts | Papildus — EPM fotoelementi |
| D komplekts | Papildus — EPM un ELAC bākuguns |
| E komplekts | EPM un 4 × LZ-1-1 zobstienis |
| F komplekts | EPM, ELAC un 4 × LZ-1-1 zobstienis |
Katrā norādītajā komplektā ir viens motors un viena FLO2R-S. Zobstieņa daudzumu pielāgojiet visam vārtu kustības ceļam, ieskaitot pārkari; ar komplektā iekļautajiem četriem posmiem var nepietikt visiem vārtiem.
Piedziņas un zobstieņa montāža
Montāžu, elektrisko pieslēgšanu un pārbaudes veic kvalificēts tehniķis. Pirms darbu sākšanas atvienojiet elektrotīkla spriegumu. Pamatnei jābūt stingrai un līdzenai, un tā nedrīkst atrasties applūstošā vietā. Vārtiem abos galos nepieciešami stingri atdurstieņi, vadotne un aizsardzība pret noskriešanu no sliedes vai pacelšanos.

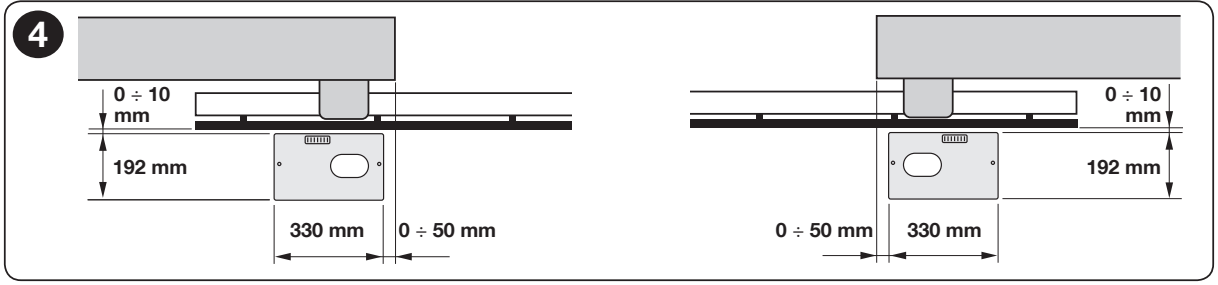

- Sagatavojiet pamatu, kabeļu aizsargcaurules un novietojumu atbilstoši zobstienim. Motoram un pamatplatei jābūt paralēli vārtu vērtnei.

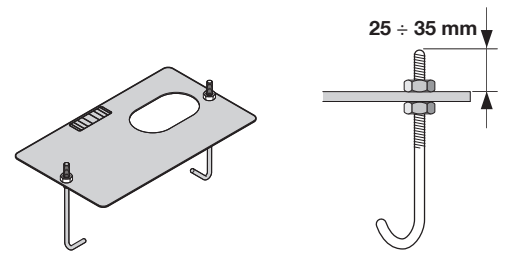

- Piestipriniet abus enkurus pie plates, no augšas un apakšas uzskrūvējot uzgriežņus. Augšējai vītnei jāizvirzās 25–35 mm kā parādīts attēlā.
- Iebetonējiet plati horizontāli. Pirms motora montāžas ļaujiet betonam pilnībā sacietēt.
- Uzlieciet motoru un paplāksnes, uzgriežņus pagaidām pievelkot tikai viegli. Augstumu noregulējiet ar regulēšanas skrūvēm.
- Atbloķējiet motoru. Piestipriniet zobstieni pa posmiem, vārtus pārvietojot ar roku, lai zobstienis atrastos vienā taisnā līnijā.

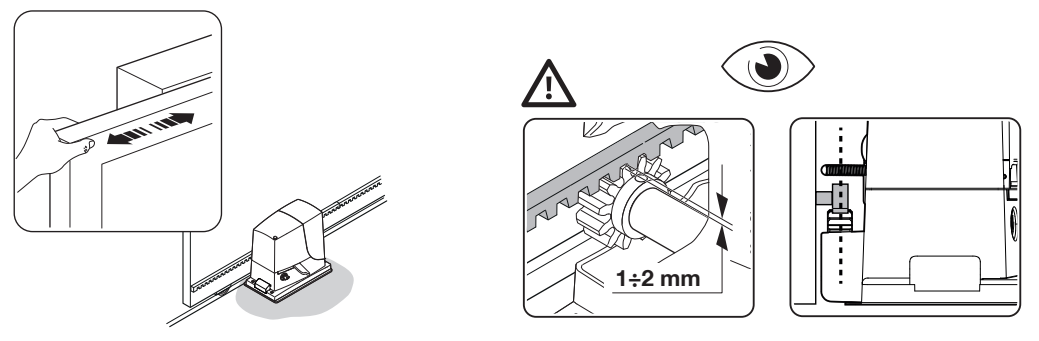

- Visā gājiena garumā atstājiet starp zobstieni un zobratu 1–2 mm atstarpi. Vārtu svars nedrīkst balstīties uz motoru. Tikai pēc visu posmu manuālas pārbaudes galīgi pievelciet uzgriežņus un uzlieciet vāciņus.

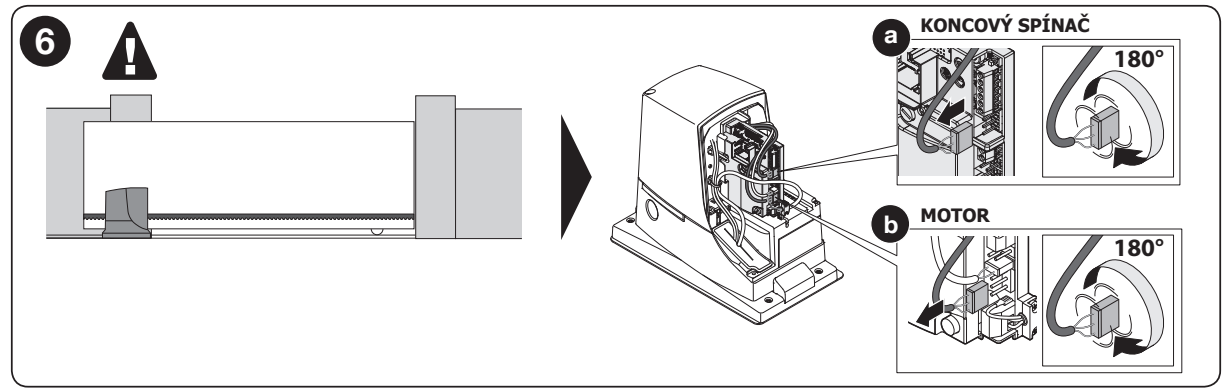

Labās vai kreisās puses montāža
No rūpnīcas piedziņa ir sagatavota montāžai labajā pusē atbilstoši shēmai. Lai veiktu montāžu kreisajā pusē, tehniķis, kad barošana ir atvienota, pagriež motora savienotāju un gala slēdžu savienotāju par 180° kā parādīts attēlā. Tas nenozīmē aizsargvada PE vai elektrotīkla pievades vada maiņu.

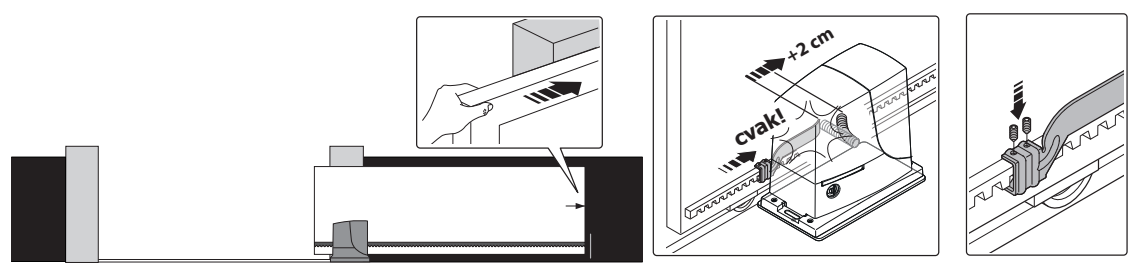

Gala slēdžu iestatīšana
- Kad barošana ir atvienota un motors atbloķēts, manuāli atveriet vārtus tā, lai tie paliktu 2–3 cm pirms fiksētā mehāniskā atdura.
- Pārbīdiet atvēršanas sliedi pa zobstieni, līdz nostrādā gala slēdzis un dzirdat klikšķi.
- No šīs vietas pārbīdiet to vēl vismaz par 2 cm tajā pašā virzienā un nostipriniet ar skrūvēm.
- To pašu izdariet aizvēršanas pusē.
- Pēc motorizētās pārbaudes pārliecinieties, ka vārti apstājas droši, ņemot vērā inerci. Gala slēdzis neaizstāj fiksēto atduri.

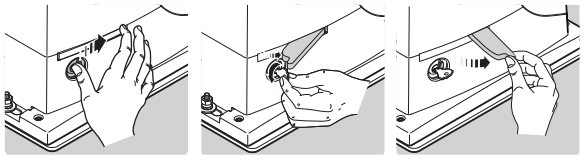

Manuāla atvēršana elektroapgādes pārtraukuma gadījumā
- Apturiet vārtus, izslēdziet barošanu un pieturiet tos, lai tie nesāktu kustēties paši.
- Atbīdiet slēdzenes vāciņu, ievietojiet atslēgu un pagrieziet to, kā parādīts attēlā. Izvelciet atbloķēšanas rokturi.
- Pārvietojiet vārtus manuāli. Pārliecinieties, ka vārtu vērtne var brīvi pārvietoties visā gaitā un ir stabila.

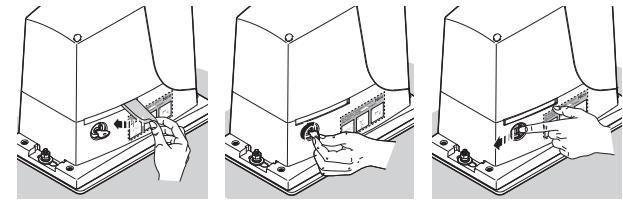

- Lai atkal ieslēgtu piedziņu, iespiediet rokturi, aizslēdziet, izņemiet atslēgu un aizveriet vāciņu. Pirms automātiskas komandas pārliecinieties, ka piedziņa ir nofiksēta.

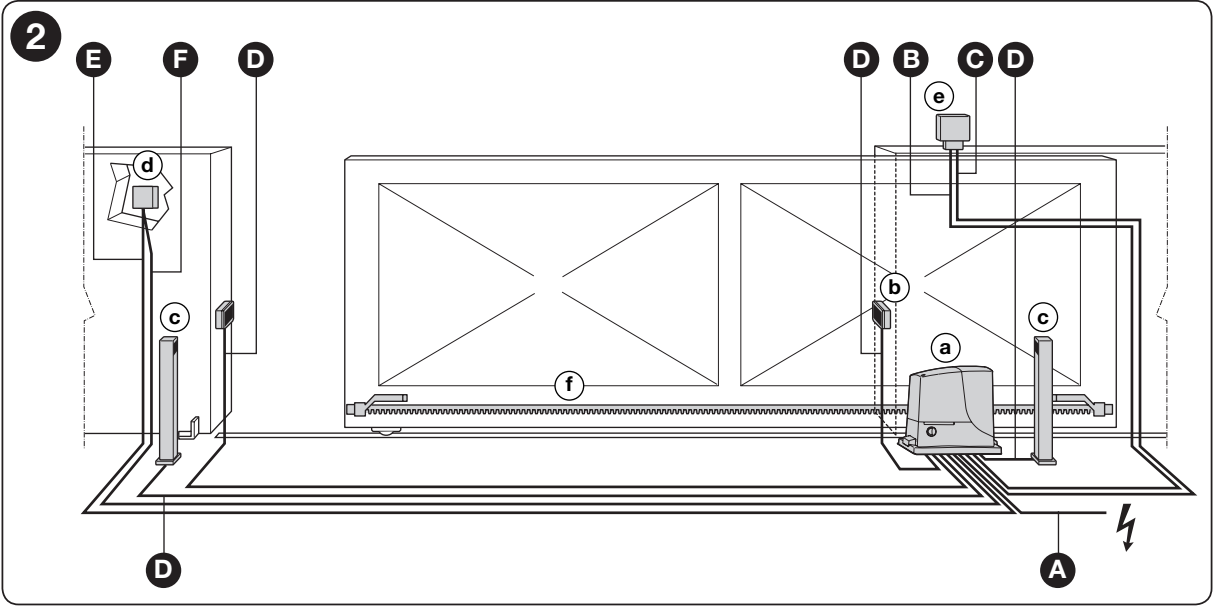

Elektrisko kabeļu veidi
| Ķēde | Kabeļa tips | Maksimālais garums |
|---|---|---|
| A – barošana | 3 × 1,5 mm² | 30 m |
| B – signāllampiņa | 2 × 1,5 mm² | 10 m |
| C – antena | Koaksiālais RG58 | 10 m, ieteicams mazāk par 5 m |
| D – fotoelementi TX / RX | 2 × 0,25 / 4 × 0,25 mm² | 30 m |
| E/F – atslēgas slēdzis | 2 kabeļi 2 × 0,5 mm² vai viens 4 × 0,5 mm² | 20 m |
Ja elektrotīkla pievades kabelis ir garāks par 30 m, izmantojiet lielāka šķērsgriezuma kabeli, piemēram, 3 × 2,5 mm², un veiciet aizsargzemējumu pie automatizācijas iekārtas atbilstoši instrukcijai. Piedziņa ir I aizsardzības klases ierīce, un tai nepieciešams PE vads. Atdaliet jaudas un signāla vadus, nostipriniet kabeļus, lai tie neizrautos un tajos neiekļūtu ūdens.
Mazie burti apzīmē ierīces: a – motors, b – fotoelementi, c – to statņi, d – atslēgas slēdzis vai tastatūra, e – signāllampiņa un f – zobstienis.

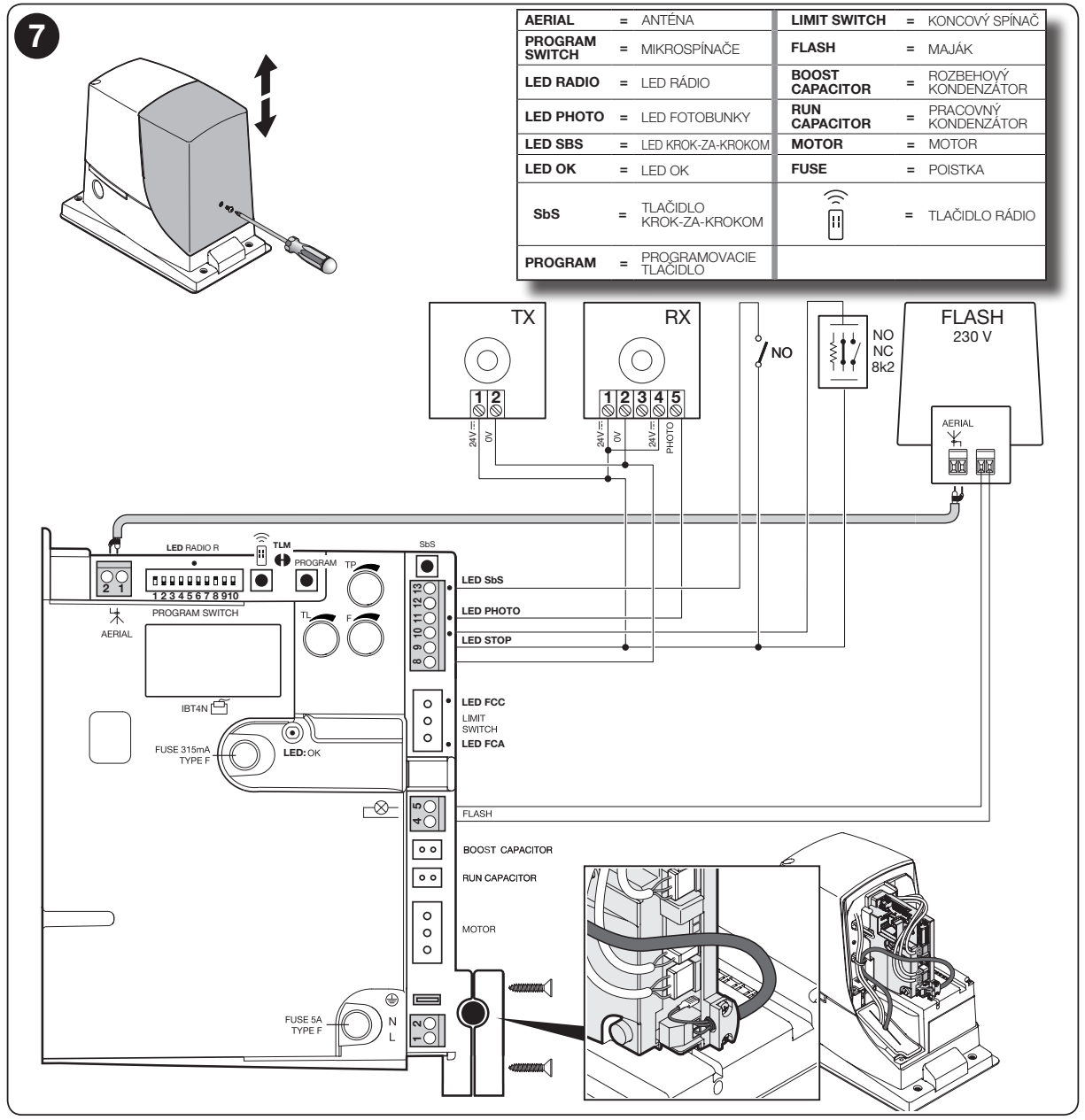

ROA40R10 pieslēgums un polaritāte
| 8 / 9 – piederumi | 8 = − (0 V), 9 = +24 V DC, pielaide ±10 %, kopējais strāvas patēriņš ne vairāk kā 100 mA. |
|---|---|
| 9 / 10 – STOP | Apgūstamā ieeja NO, NC vai 8,2 kΩ; sīkāka informācija tālāk. |
| 9 / 11 – PHOTO | Fotoelementu bezpotenciāla NC kontakts. Ja aizvēršanas laikā tiek pārtraukta gaismas kūļa līnija, kustība tiek apgriezta. |
| 8 / 12 – Phototest | 8 = mīnuss, 12 = komutējamais pluss TX, ne vairāk kā 100 mA. RX paliek pieslēgts pie 8−/9+. |
| 9 / 13 – SbS | Bezpotenciāla NO impulss pakāpeniskai darbībai. Nepievadiet ieejai ārēju spriegumu. |
| 4 / 5 – FLASH | 230 V AC, signāllampiņa ar iebūvētu mirgošanas funkciju, ne vairāk kā 60 W; piemēram, NICE ELAC. AC nav plusa/mīnusa polaritātes. ELDC nedrīkst pieslēgt šai izejai. |
| 1 / 2 – antena | Integrētā uztvērēja koaksiālā ieeja. Pievienojiet centrālo dzīslu un ekranējumu atbilstoši shēmai; tas nav +/− barošanas pieslēgums. |
Atstājiet zem vāciņa aptuveni 20–30 cm garu vadu rezervi un kārtīgi nostipriniet vadus. Pēc pārbaužu pabeigšanas uzlieciet vāciņu un pievelciet skrūvi. Motora un kondensatoru izejas nav paredzētas piederumu barošanai.
EPM fotoelementi un Phototest
ROX izmanto parastos releju fotoelementus, piemēram, NICE EPM. Divvadu EPMB nedrīkst pieslēgt tieši kā BlueBUS ierīci. EPM fotoelementu TX un RX barošanas spailes ir 1 plus / 2 mīnuss. Pievienojiet RX izejas kontaktu 4 COM → 9 un 5 NC → 11 centrālajā vadības blokā.

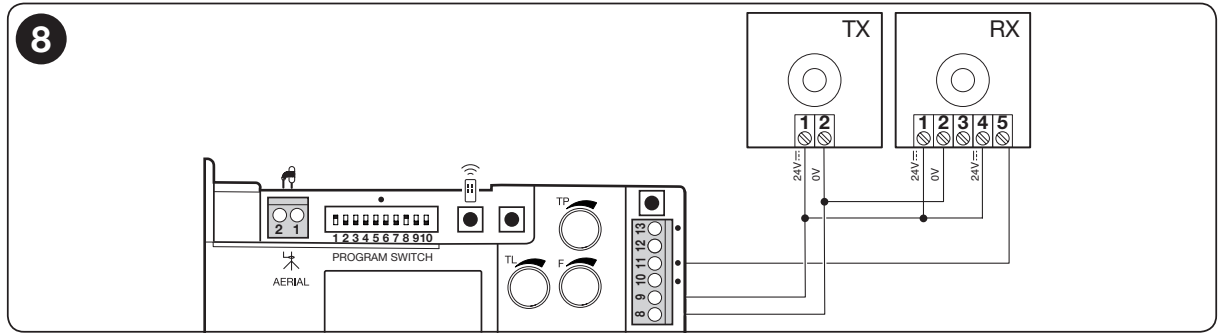

Bez Phototest funkcijas
Barojiet gan TX, gan RX no 9+ un 8−. Pievienojiet uztvērēja NC kontaktu starp 9 un 11.

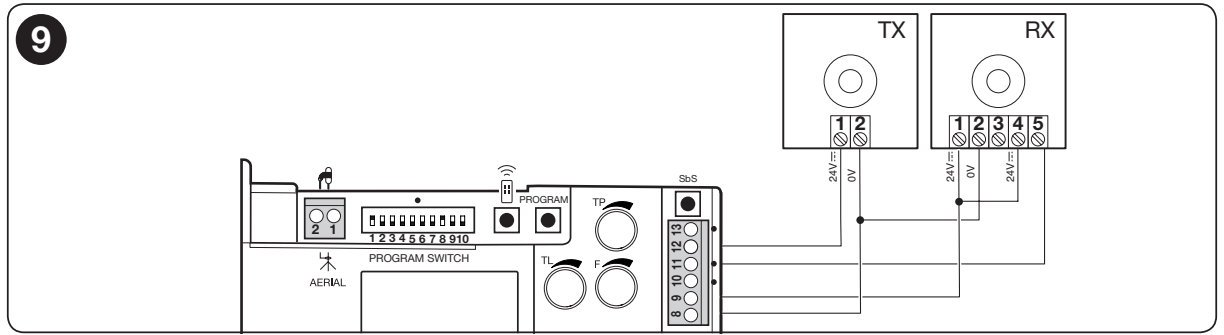

Ar Phototest funkciju
RX paliek pieslēgts pie 9+ / 8−, TX tiek pievienots pie komutējamās izejas 12+ / 8−. Pirms kustības vadības bloks pārbauda fot šūnu reakciju; ja pārbaude neizdodas, vārti nekustēsies. EPM ierīcēm, ko baro ar šo līdzspriegumu, atstājiet džemperi SYNC sākotnējā stāvoklī; EPM sinhronizācijas režīms paredzēts maiņstrāvas barošanai. Pēc izmaiņām veiciet ierīču nolasīšanu.
Pārbaudes laikā pārtrauciet staru pie raidītāja, pie uztvērēja un pa vidu. Tehniķis pārbauda reakciju aizvēršanas laikā un, ja ieslēgta DIP6 funkcija, arī atvēršanas laikā.
STOP ieeja un ierīču pievienošana
Apmācības laikā STOP pie 9/10 atpazīst NO, NC vai 8,2 kΩ rezistoru. Izmaiņas salīdzinājumā ar apmācīto stāvokli izraisa apstāšanos un īsu kustības maiņu. Pēc STOP ierīces pievienošanas vai noņemšanas, vai PHOTO izmaiņām, atkārtojiet apmācību.
- Vairākus NO kontaktus pieslēdz paralēli.
- Vairākus NC kontaktus pieslēdz virknē.
- Rezistīvās drošības malas pieslēdz saskaņā ar to instrukciju, nodrošinot gala pretestību 8,2 kΩ.
- Kombinējot NO un NC, paralēlais NC atzars tiek pieslēgts caur 8,2 kΩ. Šāda kombinācija tehniķim jāizstrādā atbilstoši drošības funkcijai.
III kategorijas drošības funkcijai ražotājs šo pieslēgumu pieļauj tikai ierīcēm ar nemainīgu 8,2 kΩ pretestību. Ar pašu tiltiņu vai kontaktu nepietiek, lai aizstātu visas sistēmas novērtēšanu. Phototest nodrošina rūpīgāku fotšūnu pārbaudi, izmantojot atbilstošo pieslēgumu; pēc katras iejaukšanās drošība jāpārbauda atkārtoti.
Pirmā iedarbināšana un ierīču nolasīšana
- Kad barošana ir izslēgta, pārbaudiet tīkla/PE pieslēgumu, uzstādīšanu labajā vai kreisajā pusē, gala slēdžu līstes, STOP un fotšūnas.
- Manuāli pārvietojiet vārtus aptuveni līdz pusei no gājiena un nofiksējiet piedziņu. Atbrīvojiet caurbrauktuvi un ieslēdziet barošanu.
- Normālā miera stāvoklī OK LED jāmirgo zaļā krāsā reizi sekundē. PHOTO un STOP indikatoriem jādeg; FCA/FCC indikatori deg, ja gala slēdži nav aktivizēti, un attiecīgais indikators nodziest pēc to aktivizēšanas.
- Turiet nospiestu PROGRAM. Pēc aptuveni 3 s OK sāk ātri mirgot; turpiniet turēt pogu.
- Pagaidiet, līdz STOP indikators deg un OK nepārtraukti deg zaļā krāsā. Atlaidiet PROGRAM 10 s laikā. Trīs zaļi mirgojumi apstiprina, ka darbība izdevusies; pieci sarkani mirgojumi norāda uz neveiksmīgu apmācību.
- Ar īsu komandu pārbaudiet pareizo kustības virzienu un gala slēdžu darbību. Kļūdas gadījumā apturiet kustību un pirms remonta atvienojiet barošanu.
- Iestatiet TL/TP/F un vajadzīgās funkcijas. Pēc DIP1/2 vai STOP/PHOTO pieslēguma maiņas atkārtojiet apmācību un pēc tam veiciet pilnu pārbaudi.
Ierīču nolasīšanas laikā tiek atpazītas drošības ieejas. Kustības ceļu iestata ar gala slēdžu līstēm un darba laiku TL.
TL, TP, F un DIP slēdžu iestatījumi
| TL – darba laiks | Iestatiet laiku visam kustības ciklam, paredzot aptuveni 2–3 s rezervi. Ja ir palēninājums, laiks jāiestata tā, lai palēninājums sāktos aptuveni 50–70 cm pirms gala slēdža. |
|---|---|
| TP – pauze | Nosaka gaidīšanas laiku pirms automātiskas aizvēršanās automātiskajā režīmā. |
| F – spēks | Regulē motora jaudu. Izmaiņas veic tehniķis, izmērot spēkus un pārbaudot aizsardzības ierīces; tās nedrīkst izmantot kā risinājumu vārtu ķeršanās problēmai. |
Rūpnīcas noklusējuma iestatījums ir pusautomātiskais režīms: DIP1 ON, DIP2–10 OFF. Pārslēdziet slēdžus, kad barošana ir atvienota.
| DIP1 | DIP2 | Režīms |
|---|---|---|
| OFF | OFF | Manuāls – kustība notiek tikai tad, ja komanda tiek turēta nospiesta |
| ON | OFF | Pusautomātisks |
| OFF | ON | Automātisks ar TP pauzi |
| ON | ON | Automātisks + vienmēr aizvērt; pēc barošanas atjaunošanas aizveras pēc 5 s |
| DIP | Funkcija, kad ieslēgts ON |
|---|---|
| 3 | Dzīvojamo ēku/kopīpašuma režīms: komandas atvēršanas laikā kustību nepārtrauc; tas neattiecas uz manuālo vadību. |
| 4 | Iepriekšēja mirgošana 5 s, manuālajā režīmā 2 s. |
| 5 | Aizvēršanās pēc fotšūnas atbrīvošanas: automātiskajā režīmā saīsina pauzi līdz 5 s; pusautomātiskajā režīmā pēc iedarbošanās aizvēršanas laikā var izraisīt aizvēršanos pēc TP. |
| 6 | Fotšūnas darbojas arī atvēršanas laikā. |
| 7 | Maiga palaišana. |
| 8 | Palēninājums kustības ceļa beigās; tas samazina arī pieejamo griezes momentu, tādēļ nepieciešams pareizi iestatīt TL. |
| DIP9 | DIP10 | Bremzēšana |
|---|---|---|
| OFF | OFF | Izslēgta |
| OFF | ON | Vāja |
| ON | OFF | Vidēja |
| ON | ON | Spēcīga |
Ja DIP8 ir ieslēgts, palēninājuma laikā ātrums samazinās līdz 30 % no nominālās vērtības un motora griezes moments – aptuveni par 70 %. Ja vārtiem vajadzīgs liels griezes moments, šajā posmā tie var apstāties; tehniķim jāpārbauda, vai tie droši sasniedz gala slēdzi.
Pēc DIP1/2 maiņas veiciet ierīču apmācību. Ar TLM džemperi saistītos darbus un paplašinātos servisa iestatījumus veic tehniķis saskaņā ar montāžas instrukciju.
Integrētais uztvērējs un tālvadības pults savienošana pārī
433,92 MHz uztvērējs atbalsta FLO, FLOR, O-CODE un HCS SMILO. Pirmā saglabātā tālvadības pults nosaka kodu saimi; pārējām jābūt ar to saderīgām. Atšķirīgas saimes nevar kombinēt tikai tāpēc, ka tām ir vienāda frekvence.
Piemēram, saderīgi ir FLO2R-S, FLO4R-S, FLO2, FLO4 un SMILO SM2. FLO izmanto fiksētu kodu, FLOR un SMILO – mainīgo kodu. Nomainot veco RO500, vispirms pārbaudiet izmantoto tālvadības pulšu saimi.
1. režīms – visas tālvadības pults saglabāšana
- Uz plates turiet nospiestu pogu RADIO aptuveni 4 s, līdz iedegas radio LED, pēc tam atlaidiet.
- 10 sekunžu laikā aptuveni 3 s turiet nospiestu jebkuru pogu uz ieprogrammējamās tālvadības pults. Trīs LED zibšņi apstiprina saglabāšanu.
- Nākamo tās pašas saimes tālvadības pulti var ieprogrammēt nākamajā 10 sekunžu intervālā; citādi pagaidiet, līdz process beidzas.
ROA40R10 1. režīmā pogām ir piešķirtas šādas funkcijas: 1 — pakāpeniska darbība, 2 — daļēja atvēršana, 3 — atvēršana, 4 — aizvēršana. Vienas un divu pogu tālvadības pultīm ir tikai attiecīgās pirmās komandas.
2. režīms — atsevišķa poga
Ar īsiem RADIO pogas nospiedieniem izvēlieties komandu: 1× — pakāpeniska darbība, 2× — daļēja atvēršana, 3× — atvēršana, 4× — aizvēršana, 5× — STOP. Zibšņu skaitam jāatbilst izvēlētajai funkcijai. 10 sekunžu laikā aptuveni 3 s turiet nospiestu vajadzīgo tālvadības pults pogu; trīs zibšņi apstiprina saglabāšanu.
Viens ātrs zibšņis nozīmē, ka kods jau ir saglabāts, seši — nesaderīgu saimi, bet astoņi — pilnu atmiņu. 1. režīmā uztvērējs var saglabāt līdz 100 tālvadības pultīm. Papildu norādījumi ir pieejami NICE tālvadības pulšu sapārošanas instrukcijā.
Radio tālvadības pulšu dzēšana
Ja radio atmiņa ir atbloķēta, turiet nospiestu RADIO: LED iedegsies, nodzisīs un iemirgosies trīs reizes. Atlaidiet pogu trešā zibšņa laikā. Pieci zibšņi apstiprina visu tālvadības pulšu dzēšanu. Tas nav piedziņas iestatījumu atiestatīšanas process. Ja atmiņa ir bloķēta, izmantojiet montāžas rokasgrāmatā aprakstīto atbloķēšanas procedūru.
Piederumi un vecā ROBO modeļa nomaiņa
Nomainot NICE ROBO RO500 esošos piederumus bieži var atstāt, taču tehniķim jāpārbauda spriegums, strāvas patēriņš, kontakta veids un kodēšana.
| Fotoelementi | EPM vai piemērotu NC releja kontaktu pāri. Ja barošanas spriegums ir 24 V DC, ievērojiet polaritāti un strāvas ierobežojumu. |
|---|---|
| Brīdinājuma gaisma | ELAC pie FLASH 230 V AC. Veco 12/24 V brīdinājuma gaismu nedrīkst tieši pieslēgt šai izejai. |
| Atslēgas slēdzis / ārējais modulis | Bezpotenciāla NO kontakts pie 9/13. Ārējā moduļa barošanas avotam jāatbilst tā prasībām un 100 mA ierobežojumam. |
| Zobstienis | 4. modulis, pareizs garums un 1–2 mm atstarpe. Pārbaudiet arī esošā zobstieņa nodilumu un augstumu. |
| Serviss | IBT4N ar OVIEW. Pirms pievienošanas atvienojiet barošanu. |
Lai nodrošinātu savienošanu ar viedās mājas sistēmu, jāpārbauda konkrētais modulis un nepieciešamās komandas. ROX uztvērējam nav savienotāja spraužamajam OXIBD; jaunāko BlueBUS piedziņu funkcijas tam nevar automātiski pārnest.
ROA40R10 diagnostika
| OK LED | Nozīme un rīcība |
|---|---|
| Nedeg | Pārbaudiet barošanu un drošinātājus; pirms drošinātāja nomaiņas novērsiet iespējamo īsslēgumu. |
| Zaļa — reizi sekundē | Normāls gatavības režīms. Divi ātri zaļi zibšņi norāda uz ieejas stāvokļa maiņu. |
| 1 sarkans zibšņis | Neveiksmīga apmācība vai DIP1/2 izmaiņas: pārbaudiet ieejas un atkārtojiet apmācību. |
| 2 sarkani zibšņi | PHOTO bloķē kustību; novērsiet šķērsli un pārbaudiet fotofotoelementus. |
| 4 sarkani zibšņi | STOP aktivizēts; pārbaudiet drošības ierīci. |
| 5 sarkani zibšņi | Iekšējo parametru kļūda. Pagaidiet vismaz 30 s; ja kļūme saglabājas, sazinieties ar servisu un atjaunojiet iestatījumus. |
| 7 sarkani zibšņi | Iekšējās ķēdes kļūda vai režīma maiņa. Atvienojiet barošanu, pārbaudiet stāvokli un iestatījumus; ja kļūme atkārtojas, sazinieties ar servisu. |
| 8 sarkani zibšņi | Aktīva komanda, kas neļauj veikt citu kustību; pārbaudiet tālvadības pulti vai kontaktu. |
PHOTO un STOP gadījumā degoša LED norāda uz gatavu ieeju, bet nodzisusi — uz aktivizāciju vai kļūmi. SbS deg komandas laikā. FCA/FCC nodziest, kad tiek aktivizēts attiecīgais gala slēdzis. Ja OK LED pastāvīgi deg sarkanā vai zaļā krāsā ārpus apmācības procesa, jāpārbauda, vai nav kļūmes.
Iestatījumu atjaunošana
Tehniķis atiestata iestatījumus tikai pēc kļūmes cēloņa noskaidrošanas. Kad motors ir apstājies, atvienojiet barošanu, turiet nospiestu PROGRAM un atkal pieslēdziet barošanu. Kad OK LED iedegas un nodziest, seko trīs zibšņi; atlaidiet PROGRAM trešā zibšņa laikā. Pieci zibšņi apstiprina iestatījumu atjaunošanu.
Šī procedūra neizdzēš tālvadības pults kodus, bet atceļ radio atmiņas bloķēšanu. Pirms turpmākas ekspluatācijas no jauna iestatiet funkcijas, ieprogrammējiet ierīces un veiciet pārbaudes. Tālvadības pulšu dzēšanai paredzēta atsevišķa RADIO poga.
Pārbaudes, lietošana un apkope
Pirms nodošanas tehniķis atkārtoti pārbauda visu kustību, gala un mehāniskās atdures, atbloķēšanu, fotofotoelementus/Phototest un STOP, kā arī izmēra trieciena spēkus. Viņš pārbauda, vai pēc strāvas padeves pārtraukuma vai režīma maiņas vārti neveic bīstamu kustību.
Apkopi veiciet ne retāk kā reizi 6 mēnešos vai pēc 20 000 cikliem, atkarībā no tā, kas iestājas pirmais. Pārbaudiet enkurus, zobstieni un tā atstarpi, riteņus, vadotni, koroziju, kabeļus, atbloķēšanu un visas aizsargierīces. Pirms darba atvienojiet elektrotīklu.
Vārtu kustības laikā neieejiet to zonā un neļaujiet bērniem spēlēties ar vārtiem vai tālvadības pultīm. Ja vārtu vērtnē ir iebūvēti vārtiņi, to atvēršanai jābloķē motora iedarbināšana. Neparasta trokšņa vai kļūmes gadījumā apturiet automātiku, droši atbloķējiet vārtus un sazinieties ar servisu. Nesavienojiet aizsargieejas ar tiltiņu. Ja vārti ir vienīgā piekļuve, jau montāžas laikā nodrošiniet piekļuvi atbloķēšanas mehānismam.
ROX1000 tehniskie parametri
| Motors / barošana | 230 V AC, 50/60 Hz |
|---|---|
| Jaudas patēriņš | 350 W |
| Nominālais / maksimālais griezes moments | 9 / 24 Nm |
| Spēks | Nominālais 250 N, maksimālais 670 N |
| Ātrums | 8,5 m/min nominālais, 11 m/min tukšgaitā |
| Maks. masa / garums | 1 000 kg / 8 m iepriekš norādītajos apstākļos |
| Nominālais darba režīms | 20 cikli/h; ne vairāk kā 4 minūtes nepārtraukti |
| Zobrats | Z15, modulis 4, zoba solis 12,5 mm, diametrs 60 mm |
| Darba temperatūra | −20 līdz +55 °C |
| Aizsardzības pakāpe / elektroiekārtu klase | IP44 / I, aizsargvads PE |

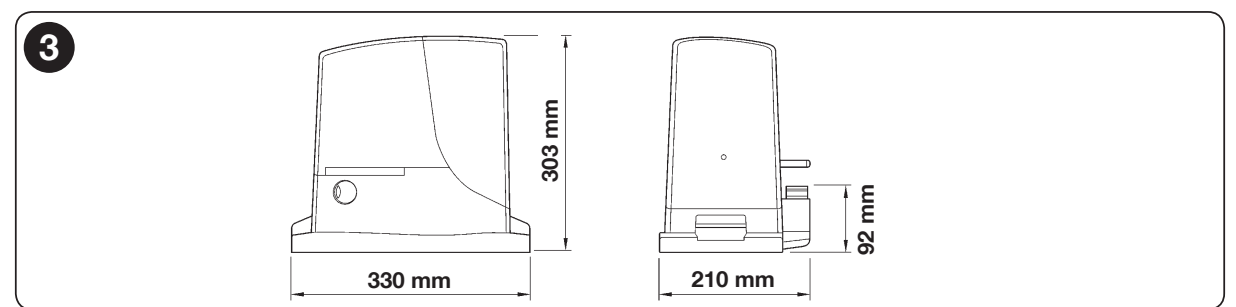

| Izmēri / svars | 330 × 210 × 303 mm / 11 kg |
| Vadības bloks | NICE ROA40R10 ar integrētu 433,92 MHz uztvērēju |
Lai pārbaudītu izvēli, atsūtiet mums vārtu garumu, svaru, vadotnes fotoattēlus un paredzamo ciklu skaitu. Sazinieties ar mums.
Montāžas rokasgrāmata PDF formātā
