Produkta apraksts Atsevišķs piedziņas mehānisms bīdāmajiem vārtiem līdz 1000kg/12m, (230V), NICE ROBO1000 (A)
NICE ROBO1000 ir 230V piedziņa, kas paredzēta bīdāmajiem vārtiem ar svaru līdz 1000 kg un caurbrauktuves platumu līdz 12 m. Tajā ir iebūvēts vadības bloks, radio uztvērējs un elektromehānisks apturēšanas slēdzis. Piedziņa ir neatgriezeniska. >>Lejupielādēt rokasgrāmatu>>.
Nice ROBO1000 piedziņa nav saderīga ar raidītājiem FLOR.
NICE ROBO1000: montāža, pieslēgšana un iestatīšana
NICE ROBO1000 (RO1000) ar vadības plati ROA42 ir piedziņa bīdāmajiem vārtiem ar mehāniskiem gala slēdžiem un integrētu O-CODE 433,92 MHz uztvērēju. Vārtu vērtnes maksimālais svars ir 1 000 kg un maksimālais garums ir 12 m. Konkrētās kombinācijas piemērotība ir atkarīga arī no kustības pretestības, lietošanas intensitātes un vides apstākļiem; abus maksimumus nevar automātiski izmantot vienlaikus. Vērtnes garums nav tas pats, kas tīrais caurbrauktuves platums.
Pirms montāžas: pārbaudiet marķējumu RO1000 un ROA42, vieglu manuālu kustību visā gājiena garumā, stingrus atdures elementus un vietu atbloķēšanai. Pieslēgšana elektrotīklam un drošības pārbaude jāveic kvalificētai personai. Bākuguns spailēs ir 230 V, piederumiem ir atsevišķa 24 V izeja.
Tālvadības pults izvēle: NICE ROBO1000 ar ROA42 plati nav saderīgs ar NICE FloR (FLOR) raidītājiem. Iebūvētais uztvērējs izmanto O-CODE 433,92 MHz kodēšanu; piemēroti, piemēram, ir ON2E un ON4E.
| Ātrā navigācija | |
|---|---|
| Piedziņas izvēle | Montāža |
| Elektroinstalācija | Plate un spailes |
| Fotoelementi un STOP | Pirmā palaišana |
| Iestatījumi | Tālvadības pultis |
| Piederumi | Diagnostika |
| Tehniskie parametri | |
| PDF rokasgrāmata | |
Ar NICE ROBO1000 saderīgi piederumi
Norādītie izstrādājumi atbilst ROA42 plates pieslēgumiem un saskarnēm. Izvēloties pārbaudiet spriegumu, kontakta veidu un strāvas patēriņu. Tālvadības pults uztvērējs jau ir iebūvēts, tāpēc parastai vadībai papildu spraužams radio uztvērējs nav vajadzīgs.
| Kas | Kāpēc | Veids |
|---|---|---|
| Bākuguns | Brīdina par vārtu kustību; tajā ir arī antena tālvadības pultij. |
|
| Fotoelementi | Pārtrūkstot staram, tie aizsargā caurbrauktuves zonu. |
|
| Raidītājs | Tālvadība un, atkarībā no saglabāšanas veida, arī atsevišķas komandas. |
|
| Antena | Var uzlabot uztveršanu vietās, kur signāls ir vājš. |
|
| Atslēgas slēdzis | Vietēja komanda bez tālvadības pults. |
|
| Zobstienis | Pārvada zobrata kustību uz vārtu vērtni. |
|
| Wi-Fi saskarne | Atbalstīto iestatījumu maiņa, izmantojot lietotni MyNice Pro. | |
| Programmētājs | Profesionāla diagnostika un paplašināti iestatījumi. |
|
Saskaitiet no spailēm baroto ierīču strāvas patēriņu 8–9 un ievērojiet 100 mA limitu. Foto testa izejai 8–12 arī ir 100 mA limits. Ja abu izeju kopējais vienlaicīgais strāvas patēriņš ir lielāks, montētājam jāpārbauda ROA42 plates pieļaujamā slodze. Gaidstāves režīmā piederumu izeja tiek izslēgta. BiDi-WiFi, Oview un ProView pieslēdz, izmantojot BusT4 saskarni, nevis pie barošanas spailēm 8–9.
Kādiem vārtiem ir piemērots ROBO1000?
Izvēloties kopīgi izvērtējiet vērtnes svaru un garumu, kustības pretestību visā gājiena garumā, atvēršanas reižu skaitu un vides apstākļus. Montētājam jāizmēra vārtu kustībai nepieciešamais spēks un jāpārbauda, vai tas visā gājiena garumā nepārsniedz piedziņas iespējas.
NICE ROBO1000 PIEDZIŅAS IEROBEŽOJUMI
Svars un garums ir atsevišķi maksimālie rādītāji. Apvienojot tos, saskaitiet zemāk redzamajā tabulā norādītos noslodzes indeksus.
| ROBO1000 | Maksimums | Indekss pie maksimālās vērtības |
|---|---|---|
| Vērtnes garums | 12 m | 50 % |
| Vērtnes svars | 1 000 kg | 60 % |
Vērtnei, kas sver 1 000 kg un ir 12 m gara, indekss ir 110 % (60 % + 50 %). Indekss virs 100 % pārsniedz piemērotas lietošanas robežu. Citi nelabvēlīgi faktori indeksu palielina; tātad atsevišķos maksimumus nevar automātiski izmantot vienlaikus.
NICE ROBO1000 KALPOŠANAS ILGUMS
Saskaitiet vērtnes svara un garuma indeksus un pieskaitiet citus faktorus, ja to iespējamība pārsniedz 10 %. Tālāk redzamajā grafikā nosakiet aptuveno kalpošanas ilgumu ciklu skaitā. Montētājam galīgā piemērotība jāpārbauda arī pēc faktiskā vārtu kustībai nepieciešamā spēka.
Piemērs: Vārtiem ar 300 kg svaru un 5 m garumu indekss pirms citu faktoru ņemšanas vērā ir 10 % + 10 % = 20 %. Ciklu skaitu nolasa grafikā pie indeksa 20 %.

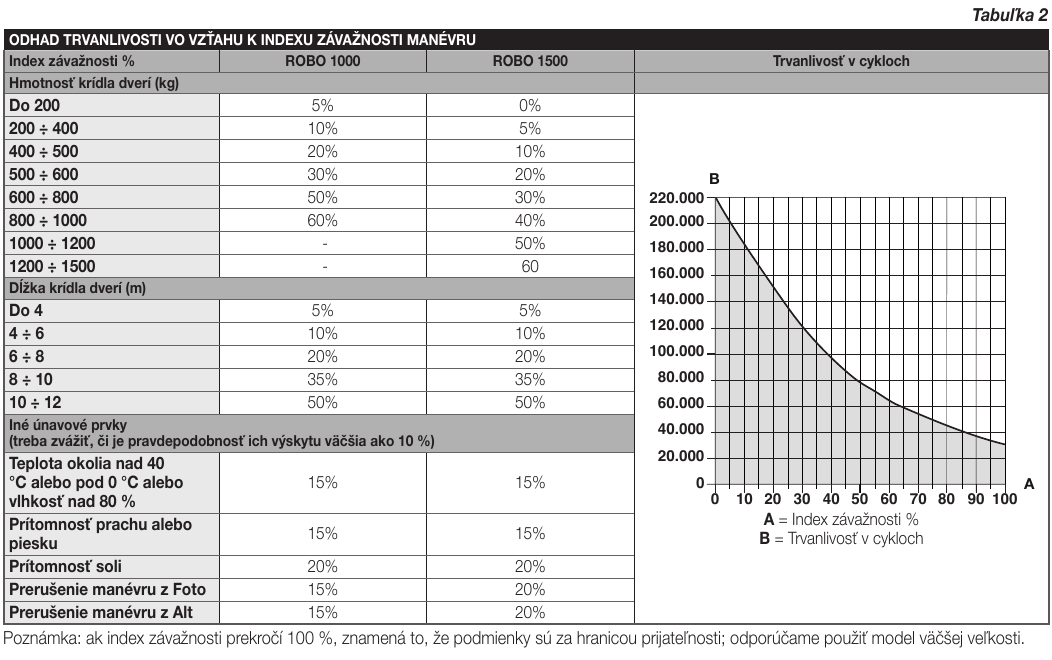

| Visas automatizācijas īpašības | Indekss | Kalpošanas ilguma grafiks |
|---|---|---|
| Vārtu svars |  A = indekss (%), B = kalpošanas ilgums (cikli). | |
| Līdz 200 kg | 5 % | |
| Vairāk nekā 200 līdz 400 kg | 10 % | |
| Vairāk nekā 400 līdz 500 kg | 20 % | |
| Vairāk nekā 500 līdz 600 kg | 30 % | |
| Vairāk nekā 600 līdz 800 kg | 50 % | |
| Vairāk nekā 800 līdz 1 000 kg | 60 % | |
| Vārtu garums | ||
| Līdz 4 m | 5 % | |
| Vairāk nekā 4 līdz 6 m | 10 % | |
| Vairāk nekā 6 līdz 8 m | 20 % | |
| Vairāk nekā 8 līdz 10 m | 35 % | |
| Vairāk nekā 10 līdz 12 m | 50 % | |
| Citi faktori (ja to rašanās varbūtība pārsniedz 10 %) | ||
| Temperatūra virs 40 °C vai zem 0 °C, vai mitrums virs 80 % | 15 % | |
| Putekļi vai smiltis | 15 % | |
| Sāls vidē | 20 % | |
| Manervra pārtraukšana ar Foto ieeju | 15 % | |
| Manervra pārtraukšana ar Alt ieeju | 15 % | |

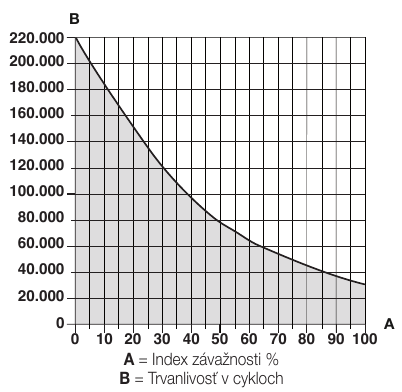

| Kalpošanas ilguma grafiks |
|---|
Ja kopējais indekss pārsniedz 100 %, izvēlieties jaudīgāku modeli. Palielināt indeksu tabulu un kalpošanas ilguma grafiku.
Piedziņas un gala slēdžu montāža

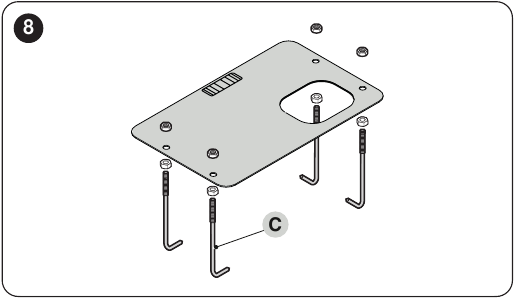

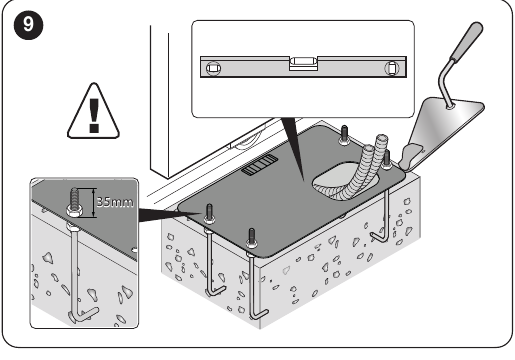

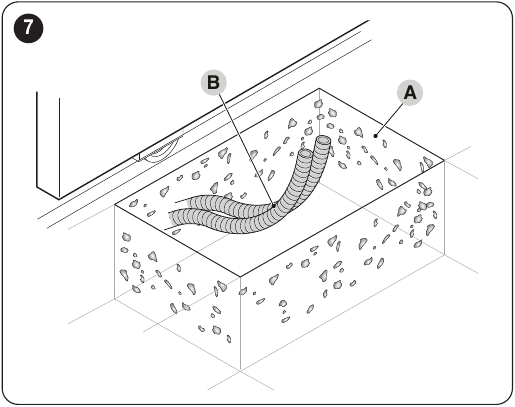

Vispirms sagatavojiet stabilu pamatu un kabeļu ievadus, pēc tam uzstādiet piedziņu un M4 zobstieni. Attēlos zemāk parādīta pamatplāksnes, zobrata un atduru pozīcija. Noklikšķiniet, lai palielinātu.

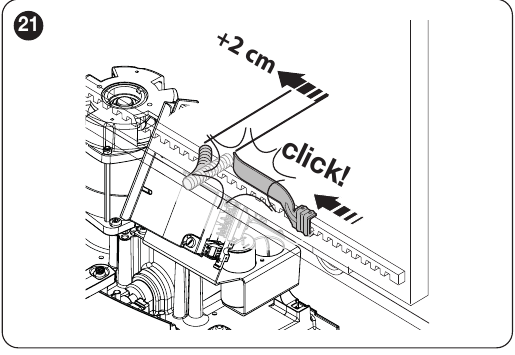

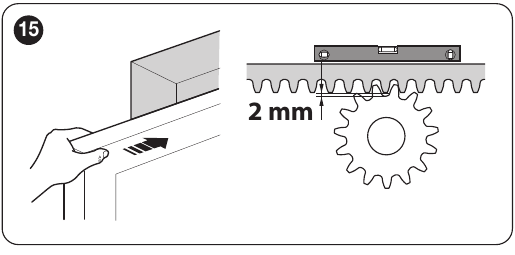

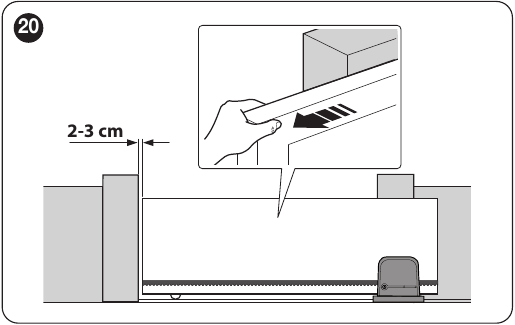

Zobstienis un mehāniskās atdures
Zobstienim visā kustības ceļā jābūt sazobē ar zobratu; starp tiem atstājiet aptuveni 2 mm atstarpi. Vārtu svars nedrīkst noslogot zobratu. Gan atverot, gan aizverot vārtus, apturiet tos 2–3 cm pirms mehāniskās atdures, pabīdiet attiecīgo gala slēdža turētāju pa zobstieni, līdz tas noklikšķ, un pēc tam pabīdiet vēl vismaz par 2 cm. Pēc nostiprināšanas pārbaudiet vārtu apstāšanos, veicot izmēģinājuma braucienu.

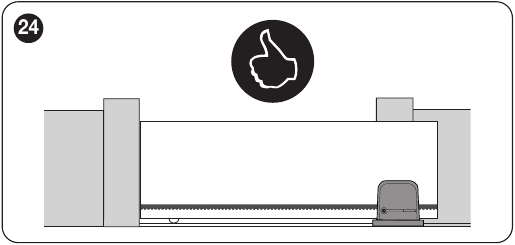

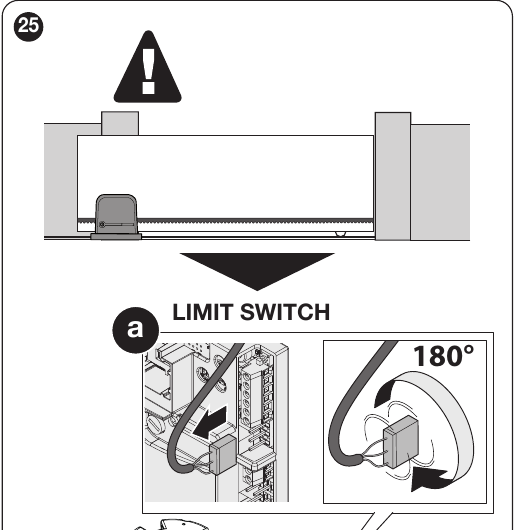

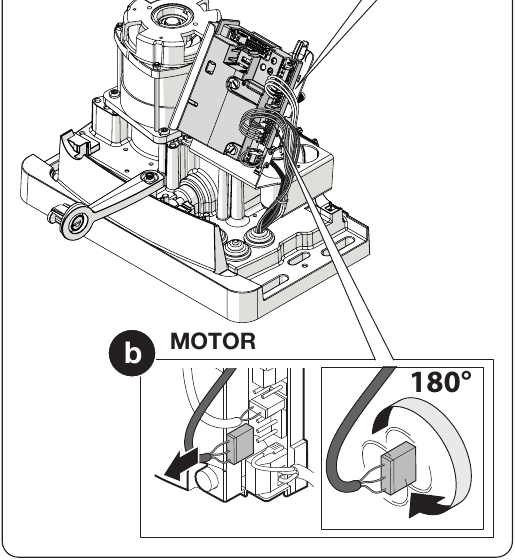

Montāža kreisajā vai labajā pusē
Piedziņa rūpnīcā ir sagatavota montāžai labajā pusē. Montējot kreisajā pusē, atvienojiet tīkla barošanu. Saskaņā ar attēliem zemāk izvelciet un pagrieziet par 180° gala slēdžu savienotāju LIMIT SWITCH un motora savienotāju MOTOR; tas nenozīmē motora mehānisku pagriešanu. Pēc pieslēgšanas pārbaudiet kustības virzienu un pareizu gala slēdžu piesaisti, pēc tam atkārtojiet ierīču apmācīšanu. Atbloķēšanu ar atslēgu veiciet tikai pēc vārtu apstāšanās.
Elektroinstalācija pirms pieslēgšanas
Sagatavojiet kabeļus, pirms nostiprināt piedziņu. Ja kabeļus izvieto citādi vai uzstādīšanas vide ir sarežģītāka, montētājam jāpārbauda kabeļu piemērotais šķērsgriezums un garums.
| Ķēde | Kabelis un garums |
|---|---|
| 230 V barošana | 3 × 1,5 mm² līdz 30 m; garākam maršrutam, piemēram, 3 × 2,5 mm² un zemējums pie piedziņas |
| 230 V bākuguns | 2 × 1,5 mm² līdz 10 m |
| Antena | Koaksiālais kabelis RG58 līdz 10 m, ieteicams — mazāk par 5 m |
| Fotoreleji | TX 2 × 0,25 mm²; RX 4 × 0,25 mm², līdz 30 m |
| Atslēgas slēdzis | Divi kabeļi 2 × 0,5 mm² vai viens 4 × 0,5 mm², līdz 20 m. Vienam NO kontaktam pie SbS pietiek ar divdzīslu vadu. |

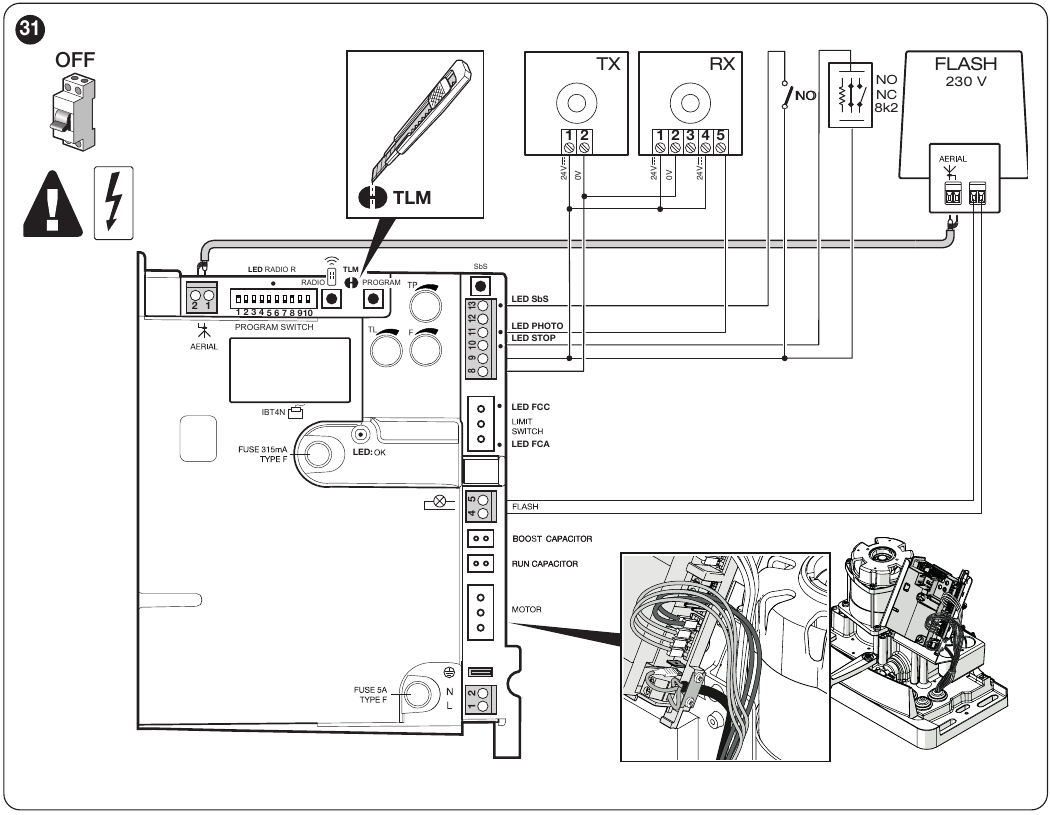

ROA42 plate un spailes

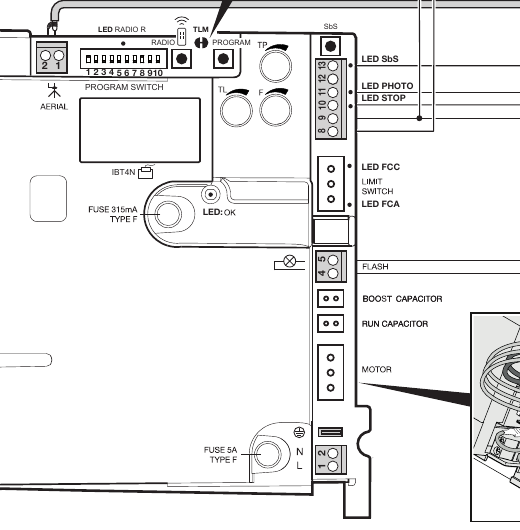

Attēlā atzīmētas pieslēguma vietas, PROGRAM un RADIO pogas, TL/TP/F regulatori un programmu slēdži. Pieslēgšanu veiciet, kad tīkla barošana ir atvienota.
Palielināt ROA42 pogu, slēdžu un spaiļu tuvplānu
| Spailes | Funkcija un pieslēgums |
|---|---|
| 1–2 | Integrētā 433,92 MHz uztvērēja antena. |
| 4–5 | Izeja 230 V AC pašmirgojošai bākugunij. Izvēlieties bākuguni atbilstoši spriegumam. |
| 8–9 | Piederumu barošana 24 V DC (±10 %), kopā maks. 100 mA; spaile 8 = 0 V, spaile 9 = +24 V. Gaidstāves režīmā izeja tiek izslēgta. |
| 9–10 | STOP: NO, NC kontakts vai 8,2 kΩ rezistors. Tips tiek atpazīts, veicot apmācību. |
| 9–11 | PHOTO: fotoelementa releja NC drošības kontakts. |
| 8–12 | TX raidītāja barošana foto testa laikā; maks. 100 mA foto testa izejā. |
| 9–13 | SbS (pakāpeniska vadība): bezsprieguma NO kontakts, piemēram, NICE EKSEU. |
Fotoelementi, foto tests un STOP
ROA42 izmanto PHOTO releja ieeju; piemēroti ir, piemēram, NICE EPM. Divvadu BlueBUS fotoelementus nepievieno pie PHOTO.

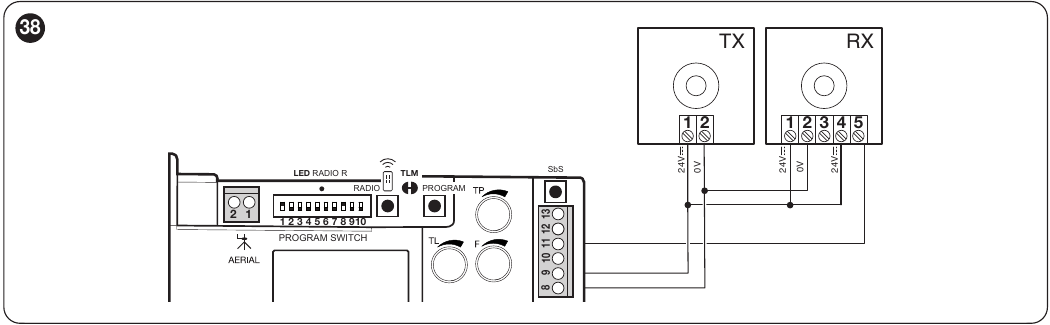

Bez foto testa
Barojiet TX un RX no 8–9; RX drošības NC kontaktu pieslēdziet pie 9–11.

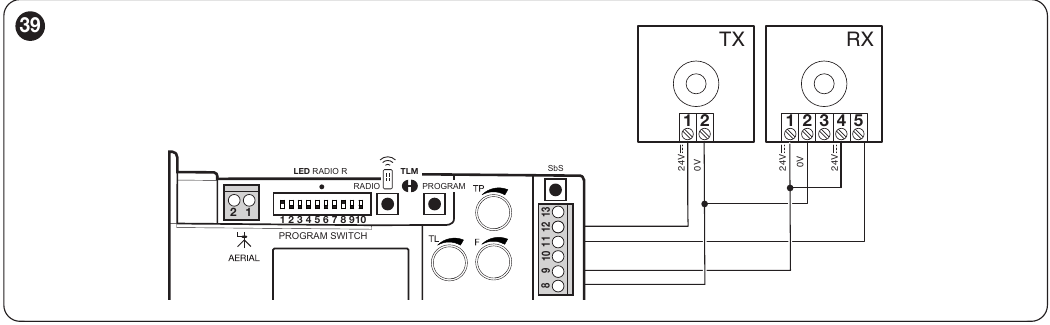

Ar foto testu
RX paliek pieslēgts pie 8–9, TX tiek barots no 8–12. ROA42 plate nodrošina piederumu barošanu ar 24 V līdzstrāvu. Izmantojot EPM fotoelementus, automātiski nemainiet SYNC džemperi, ieslēdzot foto testu. Iestatījums ir atkarīgs no fotoelementu barošanas veida; uzstādītājam vārtu pārbaudes laikā jāpārliecinās, ka foto tests darbojas pareizi.
Pēc katrām izmaiņām PHOTO vai STOP ieejā atkārtojiet ierīču apmācību un pārbaudiet vārtu reakciju. Kad tiek aktivizēta STOP ieeja, piedziņa nekavējoties apstājas un veic īsu kustību pretējā virzienā.
Pirmā iedarbināšana un ierīču apmācība
- Atbloķējiet piedziņu, ar roku pārvietojiet vārtus aptuveni līdz sliedes vidum, atkal nofiksējiet tos un ieslēdziet barošanu.
- Pārbaudiet ieeju LED indikatorus un abu gala slēdžu darbību. Veiciet apmācību arī tad, ja nav pievienoti papildu piederumi.
- Turiet nospiestu PROGRAM. Pēc aptuveni 3 sekundēm OK LED indikators sāks ātri mirgot. Pagaidiet, līdz STOP indikators deg un zaļais OK indikators deg nepārtraukti; 10 sekunžu laikā atlaidiet PROGRAM.
- Trīs zaļi mirgošanas signāli apstiprina saglabāšanu. Pieci sarkani mirgošanas signāli tūlīt pēc apmācības nozīmē, ka procedūra nav izdevusies. Atvienojiet barošanu, pārbaudiet PHOTO, STOP un pieslēgumu, pēc tam atkārtojiet apmācību. Šo vienreizējo apmācības rezultātu atšķiriet no atkārtota darbības signāla 5× sarkans OK indikators.
- Pārbaudiet, atverot un aizverot vārtus, un pārliecinieties par kustības virzienu, apstāšanos pie gala slēdžiem, fotoelementu un STOP darbību, kā arī manuālo atbloķēšanu. Uzstādītājs veic drošības pārbaudi un spēka mērījumus.
Atkārtojiet apmācību pēc PHOTO/STOP ieeju, DIP slēdžu 1/2 vai piedziņas orientācijas maiņas.
ROA42 plates iestatījumi
Trimeri TL, TP un F
| Trimers | Diapazons un iestatījums |
|---|---|
| TL | Maksimālais darbības laiks; atzīmētās pozīcijas: 20, 30, 60, 90 un 120 s. Pēc pilnas atvēršanas un aizvēršanas iestatiet 2–3 s rezervi. Ja palēnināšana ir ieslēgta, lēnā kustība sākas pēc TL/2. Ja nepietiek pat ar 120 s iestatījumu, džempera TLM pārveidošana jāizvērtē uzstādītājam, kuram arī jāizmēra faktiskais laiks, vārtiem darbojoties. |
| TP | Pauze pirms automātiskas aizvēršanas; atzīmētās pozīcijas: 3, 20, 40, 60 un 120 s. Tiek izmantota automātiskajos režīmos. Pārbaudiet faktisko pauzes ilgumu, izmēģinot vārtu atvēršanu. |
| F | Motora spēka iestatījums: MIN, 25 %, 50 %, 75 %, MAX ir pozīcijas uz trimera. Procenti nenorāda garantētu izmērītā spēka daļu ņūtonos. Iestatījums jāapstiprina ar spēka mērījumu un drošības pārbaudi. |
Rūpnīcā iestatīts DIP 1 ON, DIP 2 OFF (pusautomātiskais režīms) un DIP 8 ON (palēnināšana). Noklusējuma TL ir 90 s. TP un F ir atzīmētas aptuvenas pozīcijas apmēram 60 s un 75 %; pārbaudiet faktisko iestatījumu uz plates un vārtu pārbaudes laikā.
DIP 1 un 2: darbības režīms
| DIP 1 / 2 | Režīms |
|---|---|
| OFF / OFF | Manuāla darbība: vārti kustas tikai tik ilgi, kamēr nepārtraukti tiek turēta vadības poga. |
| ON / OFF | Pusautomātisks; impulss iedarbina pilnu kustību līdz gala slēdzim vai TL laika beigām; rūpnīcas iestatījums |
| OFF / ON | Automātisks ar TP pauzi |
| ON / ON | Automātisks ar funkciju “vienmēr aizvērt”: ja pēc barošanas atjaunošanas vārti ir atvērti, pirms aizvēršanas 5 s mirgo brīdinājuma signāls. |
DIP 3 līdz 10: papildu funkcijas
| DIP | Kad ir ON |
|---|---|
| 3 | Koplietošanas iebrauktuves režīms: nākamā pakāpeniskās vadības komanda nepārtrauc atvēršanu; aizvēršanas laikā tā izraisa apstāšanos un kustības virziena maiņu. Šī funkcija manuālajā režīmā nav pieejama. |
| 4 | Bākuguns brīdina 5 s pirms kustības sākuma; manuālajā režīmā — 2 s. |
| 5 | Automātiskajā režīmā aizvēršana sākas 5 s pēc fotoelementu atbrīvošanas. Pusautomātiskajā režīmā PHOTO aktivizēšana aizvēršanas laikā ieslēdz sekojošu automātisku aizvēršanu pēc TP pauzes. |
| 6 | PHOTO darbojas arī atvēršanas laikā un aptur vārtus. Pusautomātiskajā vai automātiskajā režīmā atvēršana turpinās, kad fotoelementi ir atbrīvoti. |
| 7 | Vienmērīga kustības uzsākšana. |
| 8 | Palēnināšana sākas pēc TL/2. Ātrums samazinās līdz 30 % no nominālās vērtības, bet motora griezes moments — par 70 %. Iestatiet TL tā, lai palēnināšana sāktos aptuveni 50–70 cm pirms gala slēdža iedarbošanās; smagu vārtu gadījumā pārbaudiet, vai motoram ir pietiekams griezes moments. |
| 9 / 10 | Bremzēšana: OFF/OFF — izslēgta; OFF/ON — viegla; ON/OFF — vidēja; ON/ON — spēcīga. |
Ja TL ir iestatīts uz 90 s, palēnināšana sākas aptuveni pēc 45 s. TL izmaiņas stājas spēkā nākamās atvēršanas laikā. Ja vārti apstājas pirms kustības beigām, uzstādītājam jāpārbauda mehāniskā pretestība, TL, F un palēnināšanas iedarbība; F palielināšana pati par sevi neaizstāj drošības pārbaudi.
Gaidstāves režīms
Gaidstāves režīms rūpnīcā ir ieslēgts. Pēc veiksmīgas apmācības tas tiek aktivizēts pēc 5 minūšu dīkstāves, bet pirms apmācības — pēc 10 minūtēm. Pēc tam 24 V izeja piederumu barošanai tiek izslēgta. Ja pievienotajai ierīcei nepieciešama nepārtraukta barošana, uzstādītājam jāizvēlas piemērots barošanas avots vai jāizslēdz gaidstāves režīms; enerģijas patēriņš palielināsies. Laiku var mainīt, izmantojot Oview/ProView.
Īsi nospiediet un atlaidiet PROGRAM un pārbaudiet statusu: divi OK indikatora mirgojumi = gaidstāve aktīva, viens mirgojums = neaktīva. Mainot statusu, izvēlieties vajadzīgo opciju atbilstoši OK indikatora mirgojumiem (divi = ieslēgts, viens = izslēgts), pēc tam turiet nospiestu PROGRAM vismaz 5 s un atlaidiet, kad OK indikators atgriežas pie parastās mirgošanas ar 1 Hz frekvenci. Pēc tam vēlreiz pārbaudiet statusu.
BusT4 programmēšanas ierīču pievienošana
ROA42 platei ir savienotājs ar marķējumu IBT4N uz plāksnes attēlā. Kad barošana ir atvienota, ievietojiet BiDi-WiFi tieši BusT4 savienotājā. Lai pievienotu ProView vai Oview izmantojiet saskarni IBT4N. Pirms tā ievietošanas atvienojiet elektrotīkla barošanu; nepareizi ievietots modulis var sabojāt vadības bloku.
BiDi-WiFi paredzēts atbalstīto parametru iestatīšanai, izmantojot MyNice Pro. Oview un ProView ir servisa programmētāji. Šīs ierīces neaizstāj O-CODE radio uztvērēju un netiek pievienotas barošanas izejai 8–9.
Tālvadības pultis un iebūvētais uztvērējs
Integrētais ROA42 uztvērējs darbojas 433,92 MHz frekvencē ar O-CODE kodējumu un I režīmā atmiņā saglabā līdz 100 raidītājiem. Piemērots piemērs ir NICE Era One ON2E. NICE FloR (FLOR) raidītāji nav saderīgi ar šo uztvērēju, un tos tajā nevar saglabāt. Ar to vien, ka frekvence ir 433,92 MHz, nepietiek; pirms pasūtīšanas pārbaudiet tālvadības pults kodējumu.
I režīms: visu taustiņu saglabāšana
- Turiet nospiestu RADIO aptuveni 4 s un atlaidiet, kad iedegas LED R.
- 10 sekunžu laikā nospiediet un aptuveni 3 s turiet jaunā raidītāja taustiņu.
- Trīs LED R mirgošanas reizes apstiprina saglabāšanu. Taustiņi 1/2/3/4 tiek piešķirti attiecīgi SbS/gājēju atvēršanas/atvēršanas/aizvēršanas komandām. Divu taustiņu ON2E ir tikai taustiņi 1 un 2.
II režīms: viens taustiņš, viena komanda
- Īsi nospiediet RADIO 1× SbS komandai, 2× gājēju atvēršanai, 3× atvēršanai vai 4× aizvēršanai.
- Pārbaudiet, vai LED R atkārto izvēlēto mirgošanas reižu skaitu. 10 sekunžu laikā nospiediet un aptuveni 3 s turiet izvēlēto raidītāja taustiņu.
- Trīs LED R mirgošanas reizes apstiprina saglabāšanu. To pašu komandu citam raidītājam var saglabāt, 10 sekunžu laikā atkārtojot iepriekšējo darbību; ja netiek veikta cita darbība, režīms tiek pārtraukts.
Jaunas tālvadības pults pievienošana, izmantojot jau saglabātu pulti
Kad motors ir apstājies, jaunu raidītāju var pievienot arī bez uz plates esošās RADIO pogas. Barošanu atstājiet pieslēgtu tikai tās vārtu piedziņas uztvērējam, kurā vēlaties to saglabāt; šī darbība var ietekmēt visus uztvērējus darbības rādiusā.
- Pie plates nospiediet un turiet to pašu taustiņu jaunās tālvadības pults aptuveni 5 s.
- Uz jau saglabātās vecās tālvadības pults nospiediet attiecīgo taustiņu 3×, katru reizi aptuveni pēc 1 s.. I režīmā tas var būt jebkurš taustiņš, bet II režīmā izmantojiet tās komandas taustiņu, kuru vēlaties pārnest.
- Jaunajā tālvadības pultī vēlreiz nospiediet to pašu taustiņu aptuveni 1 s un pārbaudiet darbību ar testa komandu.
Jaunā tālvadības pults pārņem vecās saglabāšanas veidu. Sešas LED R mirgošanas reizes šīs procedūras laikā norāda uz nesaderīgu kodējumu; astoņas mirgošanas reizes — uz pilnu atmiņu.
Radio atmiņas dzēšana un bloķēšana
Ja pazaudēta vienīgā tālvadības pults, pirms atmiņas dzēšanas sazinieties ar servisu; nepareiza procedūra var izdzēst arī citas saglabātās tālvadības pultis. Radio atmiņas bloķēšana neļauj pievienot vai dzēst tālvadības pultis.
Tālvadības pulšu sapārošanas instrukcija
Iebūvētā ROA42 uztvērēja darbības ir aprakstītas iepriekš. Tālāk redzamais attēls ved uz vispārīgu NICE sapārošanas skaidrojumu; ROBO1000 gadījumā ievērojiet norādīto laika secību un LED R apstiprinājumu.
Diagnostika pēc LED indikatoriem
Normālas darbības laikā zaļais OK indikators mirgo aptuveni reizi sekundē. Atkārtotas sarkano mirgoņu grupas, ko atdala sekundes pauze, norāda uz kļūmi; atsevišķas mirgošanas reizes, veicot ierīču apmācīšanu, izvērtējiet atbilstoši attiecīgajai procedūrai. Pēc remonta vienmēr veiciet darbības pārbaudi.
| Pazīme | Pārbaudiet |
|---|---|
| OK indikators nedeg | Pārbaudiet barošanas pievadu, slēdzi un drošinātājus; atslēguma cēlonis jānosaka uzstādītājam. |
| 1× sarkans OK indikatora mirgojums | Neizdevās veikt apmācīšanu vai mainīt DIP 1/2 bez tam sekojošas apmācīšanas. Pārbaudiet PHOTO un STOP, pēc tam atkārtojiet ierīču apmācīšanu. |
| 2× sarkans OK indikatora mirgojums | PHOTO, šķērsli, NC kontaktu un fototestu. |
| 4× sarkans OK indikatora mirgojums | STOP un tā apmācīto veidu. |
| 5× sarkans OK indikatora mirgojums | Iekšējo parametru saglabāšanas kļūda. Uzgaidiet vismaz 30 s, līdz vadības bloks mēģina atsākt darbību. Ja kļūda saglabājas, sazinieties ar NICE servisu. |
| 7× sarkans OK indikatora mirgojums | Pēc DIP 1/2 maiņas atkārtojiet apmācīšanu vai atjaunojiet sākotnējo režīmu. Ja kļūda nav saistīta ar režīma maiņu un saglabājas, servisam jāpārbauda plates iekšējās ķēdes un motora vadi. |
| 8× sarkans OK indikatora mirgojums | Joprojām ir aktīva cita komanda. Atlaidiet to un pārbaudiet SbS kontaktu, taustiņu vai raidītāju, kas to notur. |
Ja drošības ķēde ir gatava, PHOTO un STOP indikatori deg; SbS LED deg, kad ir aktīva komanda. Manuāli aktivizējot attiecīgo gala slēdzi, tā LED indikatoram jānodziest. Pirms drošinātāju nomaiņas vispirms novērsiet kļūmes cēloni un izmantojiet tikai konkrētajai platei paredzētās vērtības.
NICE ROBO1000 tehniskie parametri
| Parametrs | ROBO1000 / ROA42 |
|---|---|
| Vārti | Atsevišķie maksimālie rādītāji: 1 000 kg un 12 m; to kombināciju pārbaudiet pēc slodzes indeksa |
| Barošana / patērētā jauda | 230 V AC, 50/60 Hz / 350 W |
| Motors | 230 V AC; piederumu izeja ir atsevišķa, 24 V |
| Spēks | Nominālais 300 N; maksimālais palaišanas spēks 680 N |
| Ātrums | Aptuveni 9 m/min pie nominālās slodzes |
| Intensitāte | Vārtu vērtne līdz 4 m: 16 cikli/h; līdz 8 m: 8 cikli/h. Vērtnei, kuras platums pārsniedz 8 m, atsevišķs ciklu skaits stundā nav noteikts. Nepārtraukta darbība ne ilgāk kā 4 min. |
| Apkārtējā vide | −20 līdz +55 °C; IP44 |

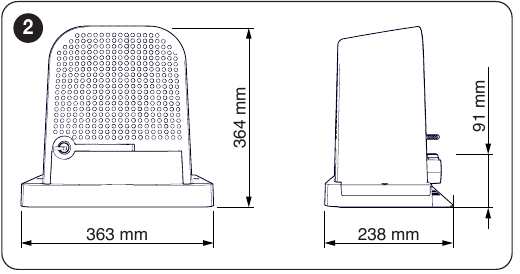

| Izmēri / svars | 363 mm platums × 238 mm dziļums × 364 mm augstums; 11,5 kg |
