NICE OX4T — universāls četru kanālu ārējais uztvērējs ar mainīgo kodu
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
137,98 € ar PVN
| Svars |
|---|
| 0,40 kg |
Produkta apraksts NICE OX4T — universāls četru kanālu ārējais uztvērējs ar mainīgo kodu
Četru kanālu (ko tas nozīmē?) uztvērējs, kas ir saderīgs ar NICE pultīm ar mainīgo kodu, kas izmanto O-Code (72 bitu kods nodrošina 4,7 kvadriljonus kombināciju, tāpēc to praktiski nav iespējams uzlauzt). Tas atpazīst arī FloR pults Era Flor un FloR-s un Smilo. Ar šo uztvērēju varat vadīt ar tālvadības pulti vai pogu NICE zīmola cita zīmola automatizācijas ierīci ar bezpotenciāla relejiem. Releji parasti ir bezpotenciāla, taču, ja izveidojat barošanas ķēdes savienojumu caur releju, varat vadīt arī jebkuru citu 230 V ierīci, piemēram, motoru, apgaismojumu, žalūzijas, markīzes, rullo žalūzijas, slēģus…
NICE OX4T uztvērēja funkciju īss pārskats
- Uztvērēja atmiņā var saglabāt līdz 1024 tālvadības pultīm.
- Ierīcei ir 4 releji ar normāli atvērtiem (NO) un normāli aizvērtiem (NC) kontaktiem.
- Katram relejam var iestatīt vienu no 14 komandām.
- Tam ir 3 slēdži, no kuriem 2 var izmantot, lai iestatītu taimeri.
- Ierīce var darboties arī kā tā dēvētais atkārtotājs: tā var pārsūtīt signālu no tālvadības pults uz citu, tālāk novietotu uztvērēju, tādējādi palielinot visas automatizācijas darbības rādiusu.
NICE OX4T uztvērēja uzstādīšana

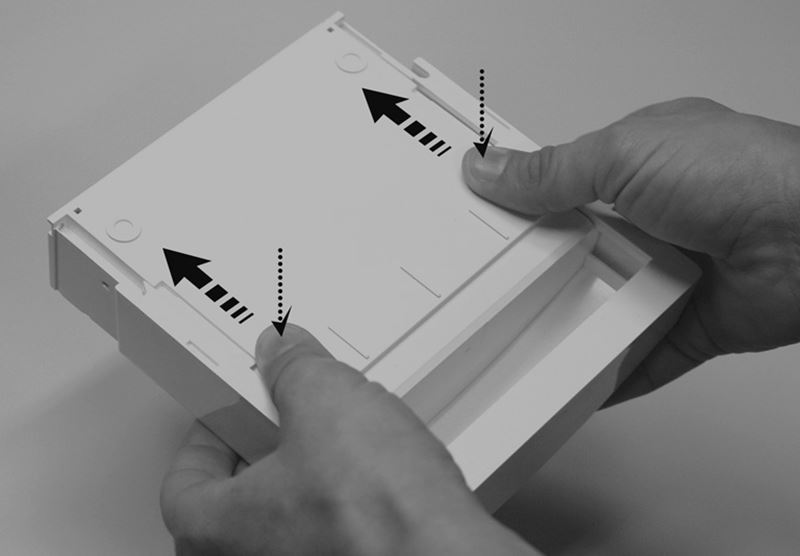

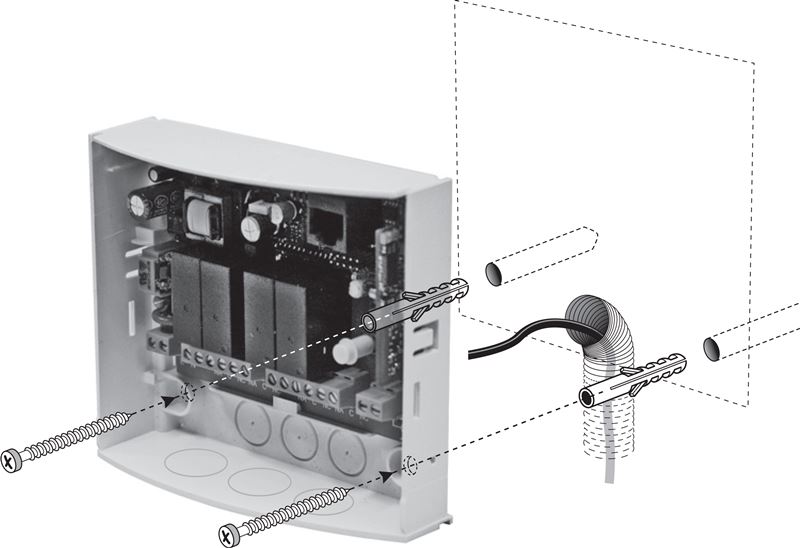

| 1. Noņemiet uztvērēja augšējo vāku | 2. Atzīmētajās vietās izurbiet caurumus skrūvēm un kabeļiem, pēc tam piestipriniet uztvērēju pie sienas vai citas virsmas. |
|---|---|
 |
 |

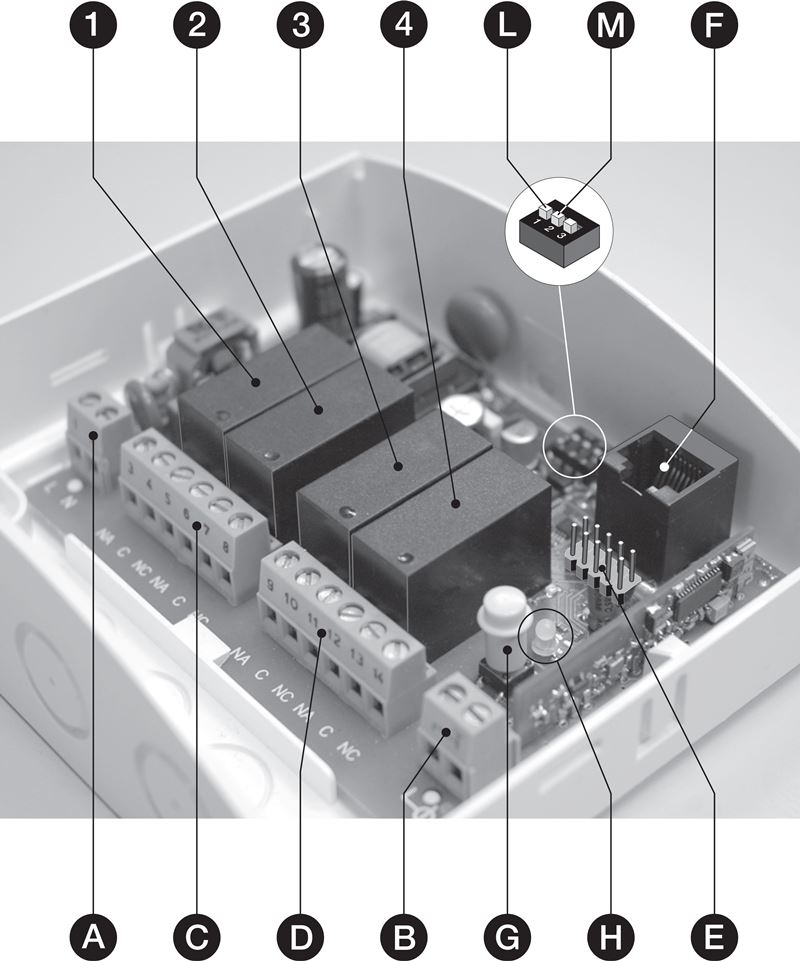

NICE OX4T uztvērēja shēma un pieslēgšana
Uztvērējam ir barošanas ieejas un izejas četriem relejiem un ieeja antennai:
| Apzīmējums | Apraksts |
|---|---|
| 1, 2, 3, 4 | Releji |
| A | Barošanas ieeja |
| B | Ieeja antennai |
| C | 1. un 2. releja izeja |
| D | 3. un 4. releja izeja |
| E | NICE OBOX pieslēgvieta |
| F | NICE O-View un NICE BusT4 pieslēgvieta |
| G | P1 programmēšanas poga |
| H | L1 LED indikators |
| L | Slēdzis I taimerim |
| M | Slēdzis II taimerim |
Elektriskais pieslēgums un releju apraksts
Visi 4 releji ir bezpotenciāla.
Katram relejam ir viens kopējais kontakts (C), viens normāli atvērts kontakts (NO) un viens normāli aizvērts kontakts (NC).
Releji 1+2+3+4 ir galvaniski izolēti no uztvērēja iekšējās ķēdes, tāpēc caur tiem var plūst 230 V tīkla strāva; izolēti ir arī releju pāri 1+2 un 3+4. Tādējādi varat izmantot šādas kombinācijas:
- visus relejus izmantot lielas jaudas ķēdei
- vai visus relejus izmantot mazas jaudas ķēdei
- vai izmantot relejus 1+2 lielas jaudas ķēdei un relejus 3+4 mazas jaudas ķēdei
- vai izmantot relejus 1+2 mazas jaudas ķēdei un relejus 3+4 lielas jaudas ķēdei
Lielas jaudas pieslēguma piemērs

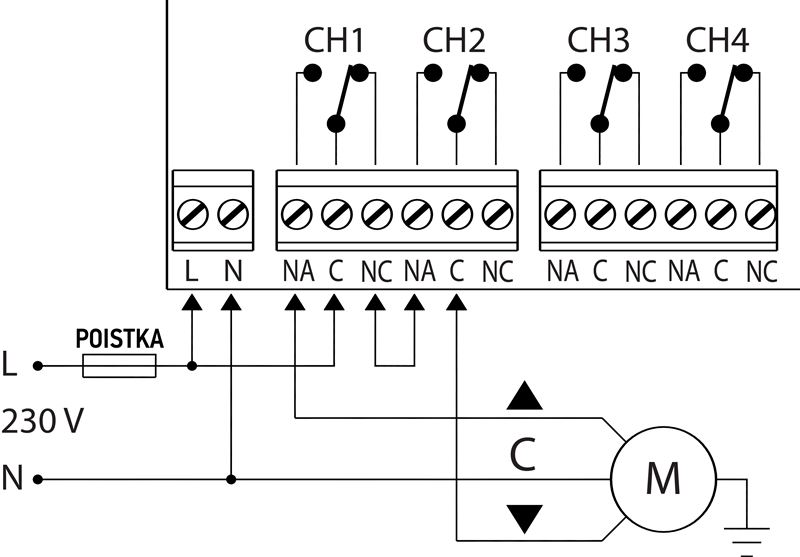

| Vispārējas elektriskās ķēdes pieslēguma piemērs (apgaismojums, motors u. c.) | Divvirzienu motora pieslēguma piemērs (viens kanāls/relejs nodrošina kustību vienā virzienā, otrs — otrā) |
|---|---|
 |
 |
Ja tālvadības pults darbības rādiuss ir nepietiekams tālvadības pults jāizmanto ārējā antena, piemēram, NICE ABF. Uzstādot antenu, atstājiet kabeli taisnu, lai tas pēc iespējas mazāk locītos un vītos. Lai nodrošinātu pēc iespējas lielāku darbības rādiusu, novietojiet antenu pēc iespējas augstāk virs metāla vai dzelzsbetona konstrukcijām.
NICE OX4T ārējā uztvērēja programmēšana
Sapārošana ar tālvadības pulti — ievads
Sapārošanas laikā uztvērējs sazinās, izmantojot P1 pogu, kuru nospiežat; uztvērējs atbild ar mirgojošu LED indikatoru. Skatiet mirgošanas diagnostiku, ja jums kaut kas nedarbojas.
Uztvērējā var saglabāt 1024 tālvadības pultis ar atbalstīto kodējumu O-Code/FloR/TTS, Smilo un Flo.
Brīdinājums: Pirmā saglabātā tālvadības pults nosaka kodējuma veidu, kas tiks izmantots turpmāk. Tātad, ja atmiņā būtu saglabāta tālvadības pults ar Smilo kodējumu, tālvadības pulti ar, piemēram, FloR kodējumu vairs nevarēs savienot pārī ar uztvērēju, ja vien jūs neizdzēsīsiet visu atmiņu (maz ticama situācija). Pēc pieslēgšanas strāvas avotam uztvērējs izdos noteiktu skaitu garu zaļu mirgojumu, kas norāda izmantoto kodējuma veidu.
Tālvadības pulti ar uztvērēju var savienot pārī divos režīmos:
Savienošana pārī ar tālvadības pulti I režīmā.
Šādi visas tālvadības pults pogas tiek saglabātas uztvērēja atmiņā uzreiz, un tās darbojas šādi: pirmā poga vada pirmo releju, otrā poga — otro releju, trešā poga — trešo releju, bet ceturtā poga — ceturto releju. Vadības veids ir iestatīts pusautomātiskajā režīmā "atvērts/aizvērts, kamēr turu nospiestu". Ja tālvadības pultij ir mazāk pogu, tiks saglabāts tikai attiecīgais releju skaits.
Savienošanas pārī procedūra ir šāda:
- Nospiediet pogu P1 uz uztvērēja un turiet to nospiestu, līdz iedegas LED indikators L1 pēc tam atlaidiet to.
- 10 sekunžu laikā (vai, kamēr indikators deg) nospiediet un turiet nospiestu jebkuru tālvadības pults pogu, līdz uztvērēja indikators nomirgo trīs reizes; pēc tam atlaidiet tālvadības pults pogu.
- Lai saglabātu citas tālvadības pultis, atkārtojiet 2. darbību; to var izdarīt tikai 10 sekunžu laikā pēc pēdējās tālvadības pults savienošanas pārī. To var izdarīt 10 sekunžu laikā pēc pēdējās tālvadības pults savienošanas pārī.
Savienošana pārī ar tālvadības pulti II režīmā.
Šī ir sarežģītāka procedūra. Savienošanas pārī procedūra ir šāda:
- Nospiediet pogu P1 uz uztvērēja tik reižu, cik tabulā norādītā komanda, kuru vēlaties izmantot. LED diode nomirgos tik reižu, cik reižu nospiedāt pogu P1, ieturēs īsu pauzi un atsāks mirgot.
- 10 sekunžu laikā (vai, kamēr indikators mirgo) nospiediet un turiet nospiestu jebkuru tālvadības pults pogu, līdz indikators uz uztvērēja nomirgo trīs reizes (citā frekvencē); pēc tam atlaidiet tālvadības pults pogu.
- Lai saglabātu citas tālvadības pultis, atkārtojiet 2. darbību. To var izdarīt 10 sekunžu laikā pēc pēdējās tālvadības pults savienošanas pārī.
Šādi atmiņā tiek saglabāta tikai konkrētā poga (izņemot komandas 9, 10, 13 un 14). Pogai var piešķirt 14 komandas:
| Skaits | Apraksts |
|---|---|
| 1 | aktivizē 1. RELEJU režīmā "atvērts/aizvērts, kamēr turu nospiestu" |
| 2 | aktivizē 2. RELEJU režīmā "atvērts/aizvērts, kamēr turu nospiestu" |
| 3 | aktivizē 3. RELEJU režīmā "atvērts/aizvērts, kamēr turu nospiestu" |
| 4 | aktivizē 4. RELEJU režīmā "atvērts/aizvērts, kamēr turu nospiestu" |
| 5 | aktivizē 1. RELEJU režīmā "atvērt/aizvērt" |
| 6 | aktivizē 2. RELEJU režīmā "atvērt/aizvērt" |
| 7 | aktivizē 3. RELEJU režīmā "atvērt/aizvērt" |
| 8 | aktivizē 4. RELEJU režīmā "atvērt/aizvērt" |
| 9* | aktivizē 1. un 2. RELEJU divvirzienu motoram (ar taimeri I.) |
| 10* | aktivizē 3. un 4. RELEJU divvirzienu motoram (ar taimeri II.) |
| 11** | aktivizē 1. RELEJU uz laiku, kas iestatīts taimerī I. |
| 12** | aktivizē 3. RELEJU uz laiku, kas iestatīts taimerī II. |
| 13* | aktivizē 1. un 2. RELEJU divvirzienu motoram ("atvērts/aizvērts, kamēr turu nospiestu") |
| 14* | aktivizē 3. un 4. RELEJU divvirzienu motoram ("atvērts/aizvērts, kamēr turu nospiestu") |
*) Piezīme par komandām 9, 10, 13 un 14: Savienojot pārī, nav svarīgi, kuru pogu izmantojat — uztvērējā vienmēr tiek saglabāta visa tālvadības pults, kuras pogām ir šāda nozīme: 1 — ATVĒRT, 2 — STOP, 3 — AIZVĒRT (4 — STOP). Dažām tālvadības pultīm nav ceturtās pogas. Protams, motoram jābūt pareizi pievienotam. Papildu piezīmes par:
- Komandas 9 un 10 — Ikreiz, kad uztvērējs saņem komandu, tas ieslēdz atbilstošā taimera (“Komanda 9/RELEJS 1+2/Taimers I.” un komanda “10/RELEJS 3+4/Taimers II.”).
- Komandas 13 un 14 — Ikreiz, kad nosūtāt komandu, releji paliek ieslēgti, kamēr turat pogu. Ja pogu turēsiet ilgāk par 3 sekundēm, atbilstošā taimera (“Komanda 13/RELEJS 1+2/Taimers I.” un komanda “14/RELEJS 3+4/Taimers II.”).
**) Piezīme par komandām 11 un 12: Ikreiz, kad uztvērējs saņem komandu, tas ieslēdz atbilstošā taimera (“Komanda 11/RELEJS 1/Taimers I.” un komanda “12/RELEJS 3/Taimers II.”). Pirms taimera darbības laika beigām to var pagarināt, nosūtot komandu vēlreiz. To var arī priekšlaicīgi “apturēt”, nosūtot komandu vēlreiz un turot pogu trīs sekundes.
Ja uztvērējs nejauši uztver divas komandas, kas vērstas uz vienu un to pašu RELEJU, tas vienmēr izpilda pēdējo nosūtīto komandu.
Savienošana pārī ar jau esošu tālvadības pulti
Šī darbība jāveic uztvērēja darbības rādiusā. Jums ir divas tālvadības pultis — viena VECĀ, kas jau savienota pārī, un viena JAUNĀ, kas vēl nav savienota pārī. Ja VECĀ tālvadības pults bija savienota pārī I režīmā, JAUNĀ tālvadības pults pārņems tās pašas īpašības, un darbību var veikt, izmantojot jebkuru pogu. Ja VECĀ tālvadības pults bija savienota pārī II režīmā, darbība jāveic katrai pogai atsevišķi, nospiežot tieši šo pogu. Rīkojieties šādi:
Standarta procedūra
- Nospiediet un turiet pogu uz JAUNĀS tālvadības pults vismaz 5 sekundes, pēc tam atlaidiet to.
- Lēnām trīs reizes nospiediet pogu uz VECĀS tālvadības pults.
- Lēnām vienu reizi nospiediet pogu uz JAUNĀS tālvadības pults.
- Ja savienošana pārī neizdevās, mēģiniet pogas nospiest lēnāk. Vai arī 1. darbībā turiet pogu nospiestu 6 sekundes.
Alternatīvā procedūra
- Nospiediet un turiet pogu uz JAUNĀS tālvadības pults vismaz 3 sekundes, pēc tam atlaidiet to.
- Nospiediet un turiet pogu uz VECĀS tālvadības pults vismaz 3 sekundes, pēc tam atlaidiet to.
- Nospiediet un turiet pogu uz JAUNĀS tālvadības pults vismaz 3 sekundes, pēc tam atlaidiet to.
- Nospiediet un turiet pogu uz VECĀS tālvadības pults vismaz 3 sekundes, pēc tam atlaidiet to.
Taimera programmēšana
OX4T uztvērējā var iestatīt divus taimerus:
- I taimeris RELEJAM 1 — Ja ir ieprogrammēta komanda 9, 11 vai 13, taimeris darbojas RELEJIEM 1+2. Pretējā gadījumā tas darbojas tikai RELEJAM 1.
- II taimeris RELEJAM 2 — Ja ir ieprogrammēta komanda 10, 12 vai 14, taimeris darbojas RELEJIEM 3+4. Pretējā gadījumā tas darbojas tikai RELEJAM 3.
Rūpnīcā iepriekš iestatītais laiks ir 120 sekundes, un to var mainīt šādi:
- Ja RELEJS ir aktīvs, deaktivizējiet to ar atbilstošo komandu.
- Iestatiet slēdzi I, (kas apzīmēts ar L) pozīcijā ON, lai iestatītu I taimeri, vai iestatiet slēdzi II, (kas apzīmēts ar M) pozīcijā ON, lai iestatītu II taimeri. Blakus slēdžiem iedegsies LED indikators, norādot, ka sākusies programmēšana.
- Atbilstoši iestatītajam slēdzim nosūtiet komandu attiecīgā RELEJA aktivizēšanai; pēc tā aktivizēšanas sāksies laika atskaite.
- Kad pagājis vajadzīgais laiks, nosūtiet signālu RELEJA deaktivizēšanai. Taimera darbības ilgums ir veiksmīgi saglabāts.
- Pārslēdziet ieslēgto slēdzi pozīcijā OFF. Kad nodzisīs arī indikators blakus slēdžiem, uztvērējs atgriezīsies normālā stāvoklī (programmēšanas režīms tiks izbeigts).
Atmiņas dzēšana
- Nospiediet un turiet uztvērēja pogu P1.
- Iedegsies indikators L1 un pēc tam nodzisīs (turpiniet turēt pogu).
- Indikators sāks mirgot, un:
- Ja vēlaties dzēst tikai tālvadības pultis, atlaidiet poguTREŠĀS mirgošanas laikā.
- Ja vēlaties dzēst visu atmiņu, atlaidiet pogu P1PIEKTĀS mirgošanas laikā.
- Ja dzēšana izdevās, indikators kādu brīdi mirgo ātri, pēc tam iemirgojas 5 reizes.
Konkrētas tālvadības pults dzēšana no uztvērēja atmiņas
- Nospiediet un turiet uztvērēja pogu P1.
- Iedegsies indikators L1. Joprojām turot nospiestu pogu P1, nospiediet un turiet tālvadības pults pogu.
- Ja dzēšana izdevās, indikators iemirgojas 5 reizes; pēc tam atlaidiet abas pogas.
Uztvērēja atmiņas aizsardzība pret tālvadības pulšu kopēšanu
- Atvienojiet uztvērēju no barošanas avota un nogaidiet 5 sekundes.
- Nospiediet un turiet pogu P1, pēc tam atjaunojiet barošanu.
- Vispirms LED indikators dažas reizes iemirgosies zaļā krāsā, pēc tam divas reizes oranžā krāsā un visbeidzot vienu reizi, norādot atmiņas statusu — tad atlaidiet pogu.
- 5 sekunžu laikā, atkārtoti nospiežot pogu, iestatiet LED indikatora krāsu:
- nedeg — atmiņa atbloķēta tālvadības pulšu kopēšanai
- zaļa — bloķēta tālvadības pulšu kopēšana uztvērēja darbības rādiusā
- sarkana — bloķēta tālvadības pulšu kopēšana, aizdodot koda atslēgu
- oranža — bloķēta jebkāda tālvadības pulšu kopēšana
- 5 sekunžu laikā nospiediet jebkuru pogu uz jau savienotas pārī tālvadības pults, lai saglabātu iestatījumu.
Diagnostika, izmantojot LED indikatora mirgošanu
NICE OX4T uztvērēja tehniskie parametri
| Kodējums |
|
|---|---|
| Barošana | 110-240 V AC 50/60 Hz |
| Atmiņa | 1024 tālvadības pultis/pogas |
| Strāvas patēriņš (maksimālais) | 80 mA |
| Frekvence | 433,92 MHz |
| Antenas impedance | 52Ω |
| Darbības rādiuss |
|
| Jutība | 0,5 µV |
| Releju skaits | 4 bezpotenciāla releji, NC/NO |
| Kontakts parasti atvērtam relejam | maks. 5 A un 250 V |
| Aizsardzības klase | IP44 |
| Izmēri | 128×112×43 mm (p×dz×a) |
| Svars | 260 g |
