Citu ierīču vadība, izmantojot ārējos NICE uztvērējus

Ja vēlaties vadīt, izmantojot NICE tālvadības pultis citu zīmolu ierīces, attiecīgajai ierīcei jāpievieno NICE ārējo uztvērēju (piemēram, NICE SMX2R, NICE OX2 NICE FLOXR, NICE OX4T u. c.). Ārējos uztvērējus baro ar 12 V vai 24 V, un tiem ir RELEJA izeja, ko pievieno cita zīmola piedziņas spaiļu blokam.

Komplekts ārējo ierīču tālvadībai

Esam sagatavojuši jums izdevīgu komplektu jebkuras ierīces vadībai kurā ietilpst:

Tālāk minētie piemēri ir parādīti vārtu vadības kontekstā, taču NICE ārējo uztvērēju var izmantot arī jebkuras automatizācijas tālvadībai.

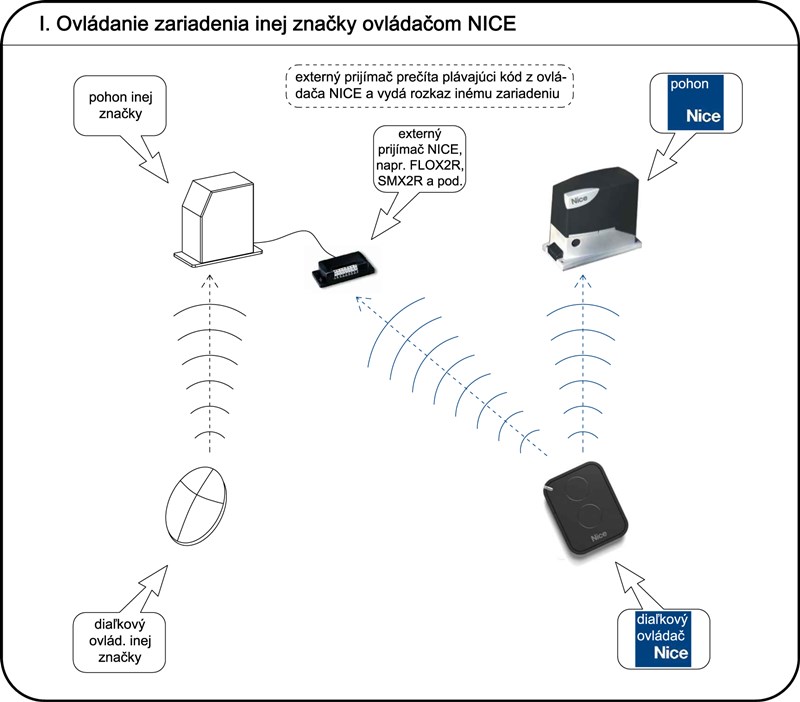

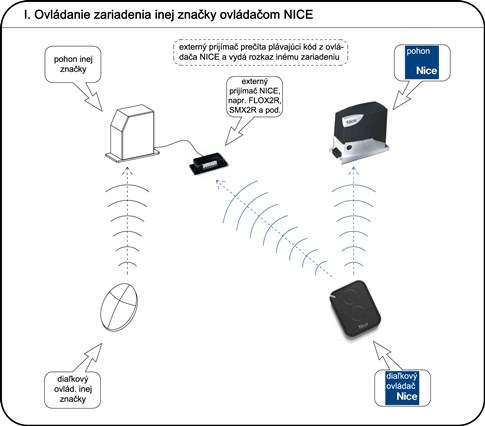

I. Cita zīmola ierīces vadība ar NICE tālvadības pulti

I. Cita zīmola ierīces vadība ar NICE tālvadības pulti

NICE ārējo uztvērēju izmantošanas piemēri

1. piemērs — NICE piedziņa pie iebraukšanas vārtiem un cita piedziņa pie garāžas vārtiem:

Man pie bīdāmajiem vārtiem ir NICE piedziņa, bet pie garāžas vārtiem — XY zīmola piedziņa. Vēlos vadīt abas piedziņas ar vienu tālvadības pulti. Tāpēc pie XY zīmola piedziņas pievienošu NICE ārējo uztvērēju. Tas nodrošinās NICE tālvadības pults radio signāla uztveršanu, un es varēšu ar vienu divkanālu tālvadības pulti vadīt abas ierīces.

2. piemērs — vairāku funkciju izmantošana:

Varu vēlēties attiecīgajai ierīcei izmantot vairāk nekā vienu komandu, piemēram, bīdāmajiem vārtiem nodrošināt daļējas atvēršanas iespēju. Vienlaikus ar to pašu tālvadības pulti vēlos vadīt vēl vienu ierīci, piemēram, garāžas vārtus. Tādā gadījumā izmantošu četru kanālu tālvadības pulti un ārējo uztvērēju pievienošu garāžas vārtu piedziņai. Varu iestatīt šādi:

  • ar pirmo pogu vadu bīdāmos vārtus (piem., komanda atvērt–apturēt–aizvērt)
  • ar otro pogu atveru vārtus par vienu metru (daļējas atvēršanas funkcija)
  • trešo pogu izmantoju garāžas vārtu vadībai
  • ceturto pogu atstāju brīvu, lai nākotnē ar to varētu vadīt vēl kādu automatizāciju, jo mans ārējais uztvērējs ir divkanālu un to varu pievienot vēl vienai ierīcei.

3. piemērs — pārāk daudz tālvadības pulšu:

Man dažādos objektos ir 7 automatizācijas, kuras vēlos vadīt attālināti, taču nevēlos automašīnā glabāt 7 dažādas tālvadības pultis. Šādā situācijā ārējie uztvērēji un deviņu kanālu NICE ON9E tālvadības pults, ar kuru varēsiet vadīt līdz pat 9 automatizācijām, ir īsts glābiņš. Tomēr jāņem vērā, ka ārējiem uztvērējiem ir divi kanāli. Tātad, ja jums ir vairākas automatizācijas, katram pārim būs jāpievieno viens uztvērējs.

4. piemērs — ierīces, kurām nav iespējams iegādāties papildu tālvadības pultis:

Man ir nezināmas izcelsmes vai ražotāja ierīce, un nevaru atrast tai piemērotas tālvadības pultis. Ja šai ierīcei ir vadības bloks ar pieejamām vadu ieejām ārējā uztvērēja pieslēgšanai, problēma ir atrisināta.

5. piemērs — vēlos attālināti vadīt kaut ko tādu, ko jūs pat iedomāties nevarētu:

Jā, reizēm pārsteidz tas, kam cilvēki izmanto uztvērēju: baznīcas zvanu, dīķa slūžu, barības dozatora u. c. attālinātai vadībai. Spēkā ir ievadā minētais: ja attiecīgajai ierīcei ir nepieciešamā ieeja, to var attālināti vadīt ar ārējo uztvērēju.

6. piemērs — vēlos attālināti vadīt 230 V ierīci:

Izmantojiet ārējo uztvērēju NICE OX4T, kuram ir 4 releji, kurus var iestatīt vienai no 14 komandām.

Tālāk:

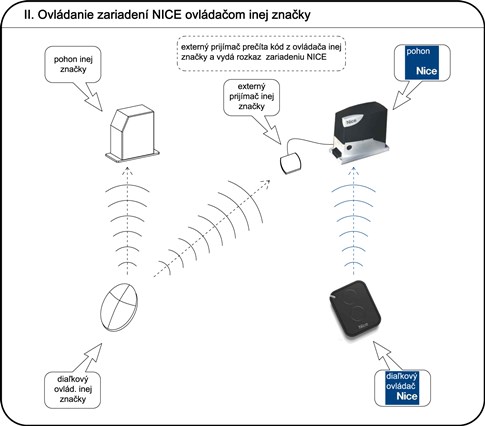

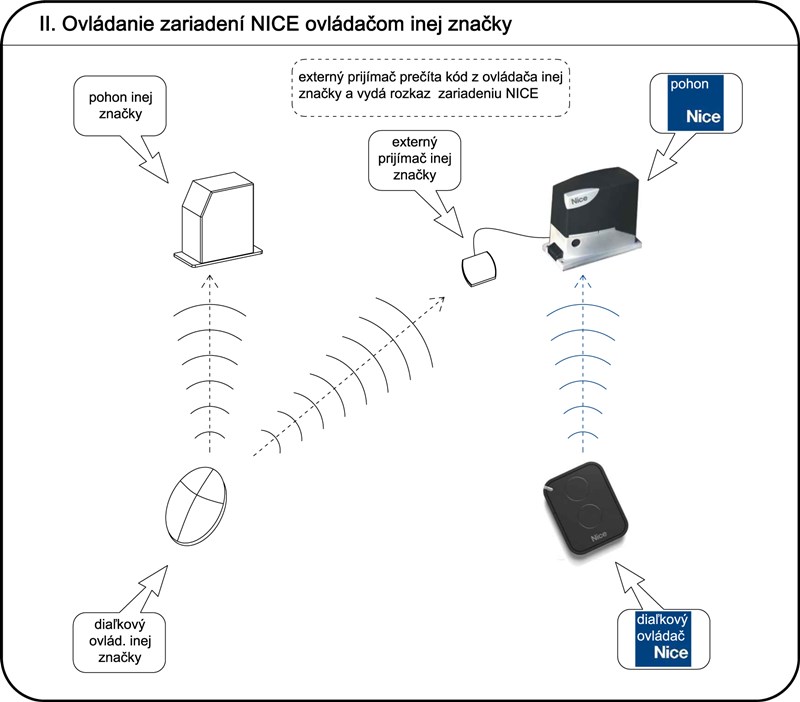

II. NICE ierīču vadība ar cita zīmola tālvadības pulti

II. NICE ierīču vadība ar cita zīmola tālvadības pulti

Pēc tāda paša principa var vadīt NICE piedziņas ar citu ražotāju tālvadības pultīm. Ja jums jau ir XY ražotāja tālvadības pultis, jums būs nepieciešams arī tā paša XY ražotāja ārējais uztvērējs. Jāņem vērā:
a) cik maksā cita ražotāja ārējais uztvērējs
b) cik maksā papildu cita ražotāja tālvadības pultis, ko nākotnē iegādāšos

Izvērtējot sākotnējās izmaksas, dažkārt var izrādīties izdevīgāk turpināt lietot jums jau esošās tālvadības pultis un iegādāties tām ārējo uztvērēju. Tāpēc mūsu piedāvājumā atradīsiet arī citu zīmolu ārējos uztvērējus:

Praktisks piemērs:

Labdien!

Lūdzu, sniedziet informāciju.

Man ir ON3EBD tālvadības pults NICE vārtu piedziņai, un es vēlētos šo pašu pulti izmantot garāžas durvju atvēršanai.

Manas garāžas durvis ir APERTO Baseline tipa. Kāds ārējais modulis man nepieciešams garāžas durvju vadībai?

Jau iepriekš pateicos par atbildi.

Atbilde: vienkāršākais risinājums ir šāds:

  1. Iegādājieties NICE OX2 ārējo uztvērēju
    Varat pasūtīt šeit: https://fortamigo.lv/na-posuvnu-branu/nice-ox2-divkanalu-arejais-uztverejs-433-92-mhz
  2. Pievienojiet šo ārējo uztvērēju Aperto Baseline piedziņai
    Piezīme: tā kā vadības bloka barošanas spriegums ir 24 V, šim tiltiņam OX2 ierīcē nevajadzētu būt ievietotam.
    Skatiet rokasgrāmatas 12. lpp. https://fortamigo.lv/uploads/4b1decfa7cf5a6851c08879111e8ffff-aperto-baseline-pdf.pdf, OX2 uztvērēju Aperto Baseline piedziņai pievienotu šādi:
    • sarkano OX2 vadu pie piedziņas 9. spailes
    • melno OX2 vadu pie piedziņas 10. spailes ()
    • pirmo balto OX2 vadu pie piedziņas 5. spailes
    • otro balto OX2 vadu pie piedziņas 6. spailes
  3. ON3EBD tālvadības pultī vienu pogu pārslēgt impulsu režīmā
    Saskaņā ar norādījumiem https://fortamigo.lv/on3ebd-vadibas-ierices-parslegsana-lidzstravas-rezima-un-atpakal
  4. Saglabājiet šo ON3EBD pogu OX2 uztvērējā

    1. Vienreiz nospiediet OX2 pogu; blakus esošā diode sāks mirgot.
    2. Pēc tam nospiediet tālvadības pults pogu (to, kuru pārslēdzāt) un turiet, līdz diode nomirgo citādi trīs reizes (apmēram 3–5 sekundes).
    3. Pagaidiet, līdz tā pārstāj mirgot, un viss ir gatavs.
  5. Izmēģiniet :)
