Vārtu pozīcijas attēlošana lietotnē SUPLA
Divkanālu Wi-Fi modulis Zamel SBW-02 ļauj ne tikai vadīt 2 ierīces, bet arī attēlot informāciju par to, vai vārti ir sasnieguši kādu no galējām pozīcijām (atvērti/aizvērti). Vispirms vārtu stāvokļa informācija jānogādā pašā Wi-Fi modulī. Šim nolūkam paredzēta sensora spaile IN1. Ja ir pievienota 2. ierīce, pieejama spaile IN2.
VĀRTU STĀVOKĻA INFORMĀCIJA, IZMANTOJOT VADĪBAS BLOKU
Dažiem vadības bloku modeļiem ir izejas, kas sniedz informāciju par vārtu stāvokli. Ražotājs NICE šīs izejas apzīmē ar OGI (vai S.C.A.). Rūpnīcas iestatījumos šīs izejas ir ieprogrammētas vārtu pozīcijas attēlošanai, taču, pārprogrammējot tās, var izmantot arī citai funkcijai (piemēram, elektriskajai slēdzenei). Ja OGI spailes izmantojat citai funkcijai, iesakām izmantot otru vārtu pozīcijas attēlošanas metodi — ar magnētisko slēdzi.

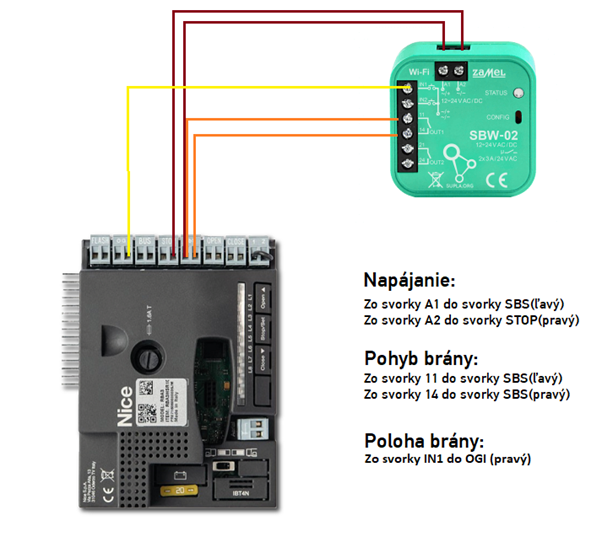

Wi-Fi moduļa Zamel SBW-02 pieslēgšanas piemērs pie NICE RBA3R10 vadības bloka, savienojot spailes IN1 un OGI:
VĀRTU STĀVOKĻA INFORMĀCIJA, IZMANTOJOT MAGNĒTISKO SLĒDZI
Ja jūsu vadības blokam nav spailes vārtu stāvokļa informācijas saņemšanai vai šī spaile tiek izmantota citam mērķim, var izmantot magnētisko slēdzi, kas sastāv no paša slēdža un pretdaļas. Magnētiskā slēdža darbības princips ir vienkāršs — tam ir 2 pozīcijas:
- pozīcija — magnētiskais slēdzis saskaras ar pretdaļu
- pozīcija — magnētiskais slēdzis nesaskaras ar pretdaļu
Lai vārtu stāvokļa indikācija darbotos pareizi, magnētiskais slēdzis un tā pretdaļa jānovieto atbilstošā vietā. Magnētiskais slēdzis ir savienots ar Wi-Fi moduli un uzstādīts pie vārtiem uz nekustīga objekta (piemēram, staba, mūra u. c.). Magnētiskā slēdža pretdaļa jāuzstāda uz vārtu kustīgās daļas (vārtu rāmja) tā, lai aizvērtu (vai atvērtu) vārtu stāvoklī tā saskartos ar magnētisko slēdzi, bet otrā stāvoklī kontakts būtu pārtraukts. Katra pozīcija atbilst vārtu stāvoklim (aizvērti, atvērti).
Magnētiskais slēdzis jāsavieno ar Wi-Fi moduli šādi:
- vads pie spailes A1
- vads pie spailes IN1

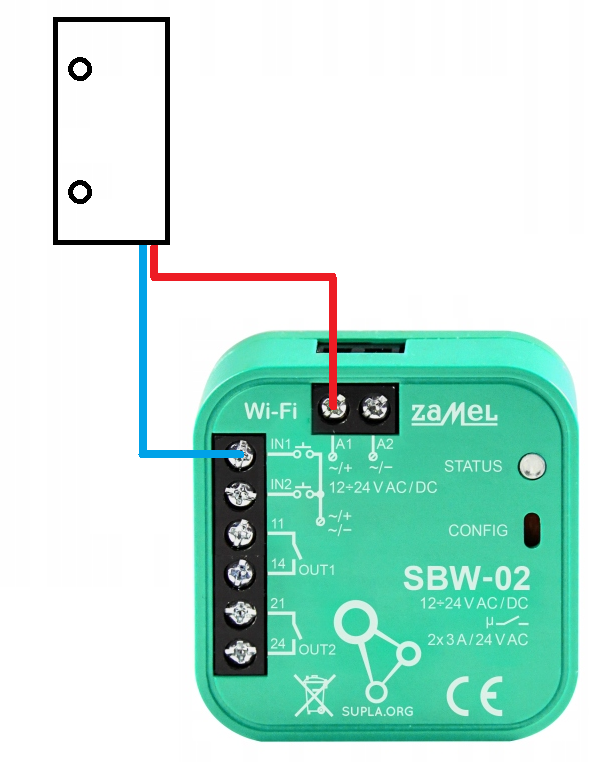

Magnētiskā slēdža pieslēgšana Wi-Fi modulim Zamel SBW-02:
PAREIZI VĀRTU STĀVOKĻA ATTĒLOŠANAS IESTATĪJUMI SUPLA CLOUD
Lietotnē vārtu stāvoklis tiek attēlots atsevišķi ar nosaukumu “Vārtu atvēršanas sensors”. Tomēr sensoru var piesaistīt vadības kanālam un vārtu stāvokli attēlot tieši tajā. Piesakieties vietnē https://cloud.supla.org/login un atveriet Wi-Fi moduli ZAMEL SBW-02 sadaļā “Mana SUPLA”. Ekrāna apakšdaļā būs redzami atsevišķie ierīces kanāli, kas atbilst Wi-Fi moduļa ieejām un izejām. Pirmie 2 kanāli paredzēti vadībai, bet pārējie — vārtu stāvokļa sensoriem.

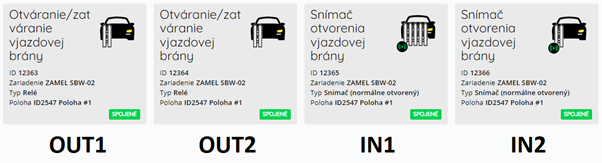

Wi-Fi moduļa kanāli atbilstoši ieejām un izejām:
Atveriet aktīvo sensora kanālu un rindā “Sensors kanālam” atlasiet vadības kanālu, kurā jāattēlo vārtu stāvoklis.

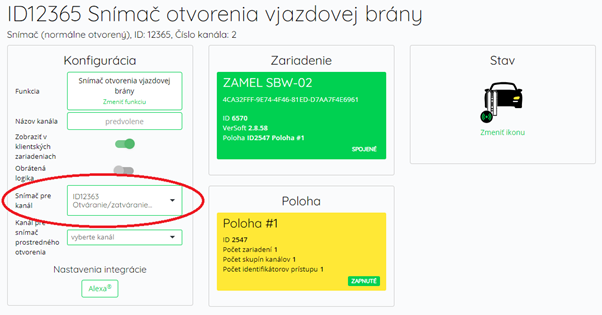

Sensora kanāla piesaiste vadības kanālam:
Pēc sensora kanāla piesaistes vadības kanālam lietotnē vārtu stāvoklis tiek attēlots tieši uz vadības pogas.

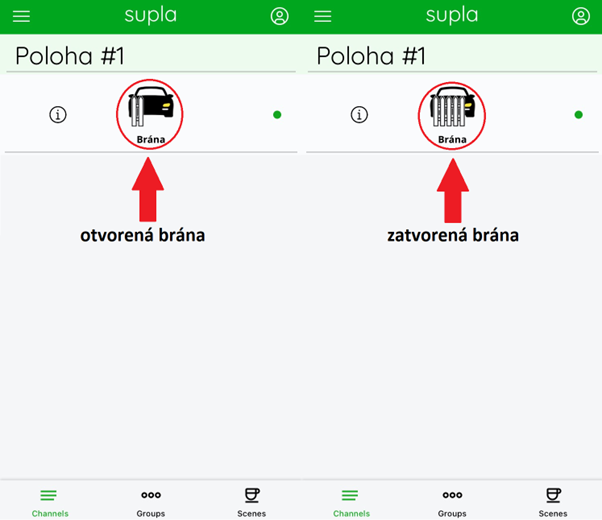

Vārtu stāvokļa attēlojums SUPLA lietotnē pēc sensora piesaistes vadības kanālam:
PADOMS: Ja izmantojat tikai 1 kanālu (pievienota 1 ierīce), neizmantotos kanālus var izslēgt, lai SUPLA mobilajā lietotnē būtu vieglāk pārskatīt informāciju. Atveriet neizmantoto kanālu un izvēlieties funkciju “Nav” (kanāls ir izslēgts).
NEPAREIZA ATTĒLOJUMA LABOŠANA
Var gadīties, ka lietotnē vārtu stāvoklis tiek attēlots nepareizi — atvērti vārti tiek parādīti kā aizvērti un otrādi. Lai to izlabotu, piesakieties vietnē https://cloud.supla.org/login un atveriet Wi-Fi moduli ZAMEL SBW-02 sadaļā “Mana SUPLA”. Atlasiet sensora kanālu un tabulas sadaļā “Konfigurācija” rindā “Apgrieztā loģika” noklikšķiniet uz pelēkās pogas, kas kļūs zaļa. Neaizmirstiet saglabāt izmaiņas.

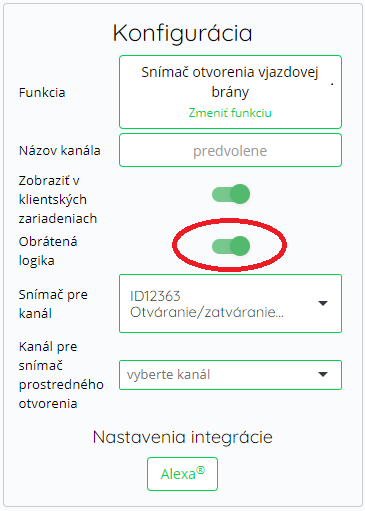

Apgrieztās loģikas iestatīšana sensora kanālam:

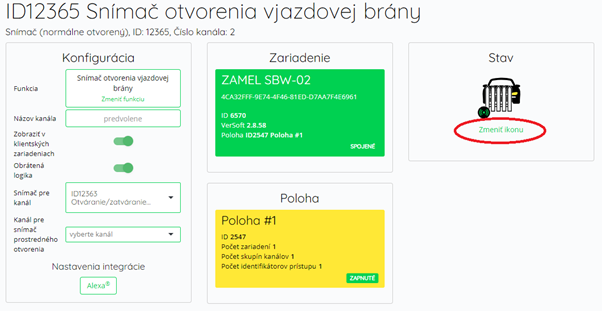

Noslēguma padoms: vārtu stāvokļa attēlošanas ikonu var mainīt sensora kanāla iestatījumos:
