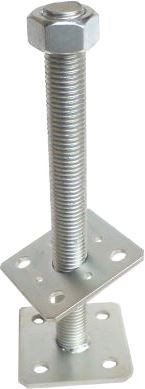

Staba balsta plāksne ar brīvu augšējo plāksni
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
3,30 € ar PVN
| A [mm] |
H [mm] |
M [vītne] |
Apakšējā plāksne [mm×mm] |
Svars |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,51 kg |
noliktavā
3,59 € ar PVN
| A [mm] |
H [mm] |
M [vītne] |
Apakšējā plāksne [mm×mm] |
Svars |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,58 kg |
noliktavā
4,55 € ar PVN
| A [mm] |
H [mm] |
M [vītne] |
Apakšējā plāksne [mm×mm] |
Svars |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,97 kg |
noliktavā
9,14 € ar PVN
| A [mm] |
H [mm] |
M [vītne] |
Apakšējā plāksne [mm×mm] |
Svars |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,17 kg |
noliktavā
7,39 € ar PVN
| A [mm] |
H [mm] |
M [vītne] |
Apakšējā plāksne [mm×mm] |
Svars |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,31 kg |
noliktavā
7,07 € ar PVN
| A [mm] |
H [mm] |
M [vītne] |
Apakšējā plāksne [mm×mm] |
Svars |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,35 kg |
noliktavā
8,54 € ar PVN
| A [mm] |
H [mm] |
M [vītne] |
Apakšējā plāksne [mm×mm] |
Svars |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,53 kg |
Produkta apraksts Staba balsta plāksne ar brīvu augšējo plāksni
|
Statiskā metināta divdaļīga staba stiprinājuma pēda ar augstuma regulēšanas iespēju, ko izmanto spiedes slodzei pakļautu koka stabu vai balstu nostiprināšanai pie pamatnes, izmantojot tērauda dībeļus vai 10 mm diametra skrūves.
Staba nostiprināšanai izmanto gredzenveida naglas 4 mm diametrā vai 10 mm diametra skrūves. Pieejamie vītņstieņu diametri: M16, M20 un M24.
Staba pēda ir galvaniski cinkota. |
 |
Stabu stiprinājuma pēdu ar brīvi izvietojamu augšējo plāksni izmēru pārskats
| Vītņstienis | Augstums | Augšējā plāksne 80x80 | Augšējā plāksne 110x110 | |
|---|---|---|---|---|
| M16 | 100 | TK-81PP14 | — | — |
| 160 | TK-81PP16 | — | — | |
| M20 | 200 | — | TK-81PP12 | — |
| M24 | 200 | — | TK-81PP6 | TK-81PP7 |
| 250 | — | TK-81PP10 | TK-81PP9 | |
| Pamatne 80x80 | Pamatne 110x110 | |||
Staba pēdas ar brīvi izvietojamu augšējo plāksni pielietojuma piemērs

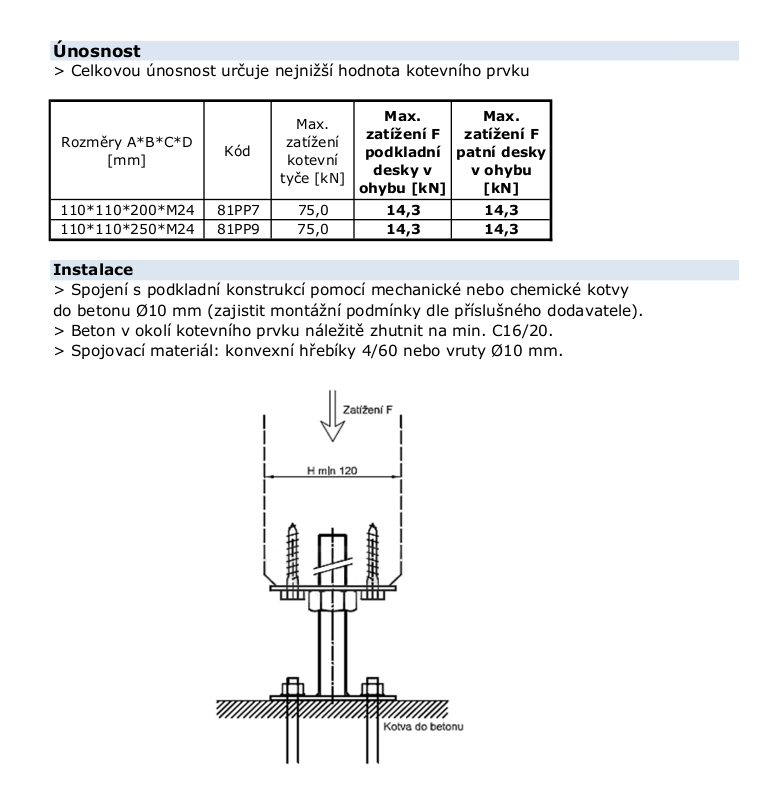

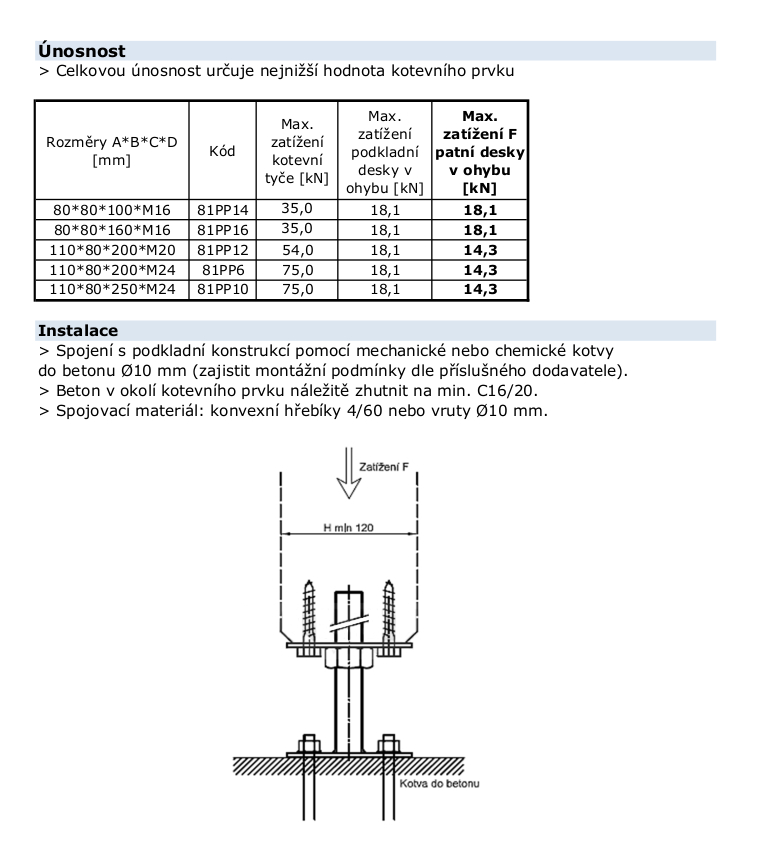

Staba pēdas ar brīvi izvietojamu augšējo plāksni nestspēja
Pēdas nestspēju nosaka pēc atsevišķo plākšņu nestspējas. Vītņstieņa nestspēja ir ievērojami lielāka par plākšņu nestspēju, tāpēc tā neietekmē pēdas kopējo nestspēju.
Ieteicamie stiprinājumi: gredzenveida naglas 4x60mm, vai konstruktīvās skrūves stabā. Pamatnē izmantojiet segmentveida enkurus.
Stiprinājuma pēda paredzēta spiedes slodzei pakļautu stabu un balstu nostiprināšanai pie horizontālas nesošās konstrukcijas.

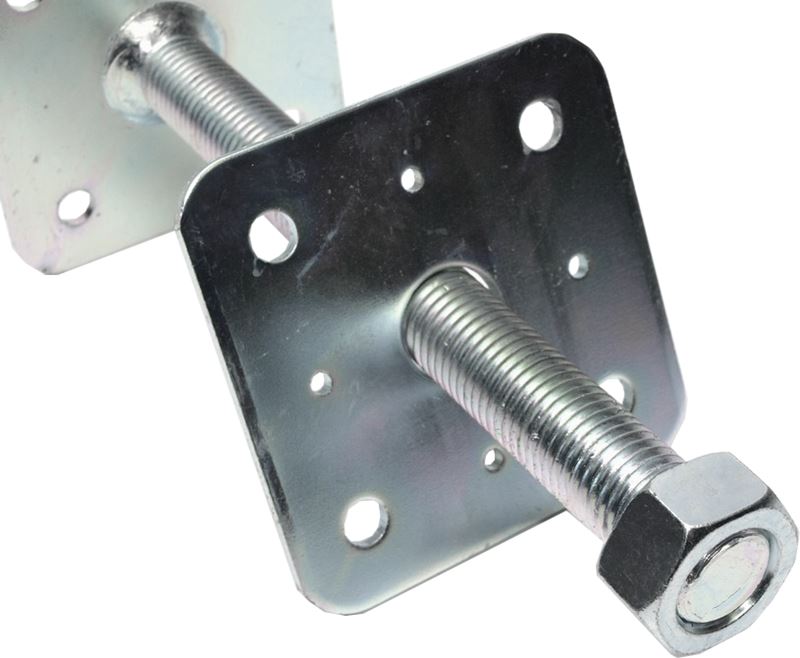

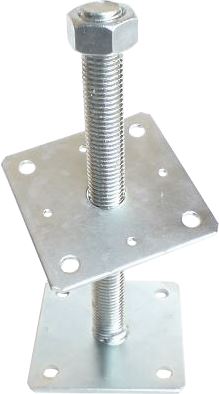

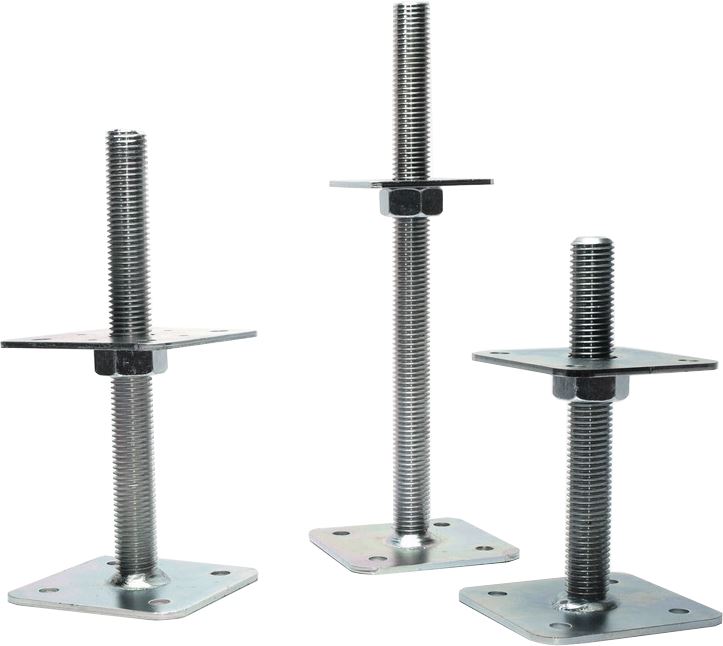

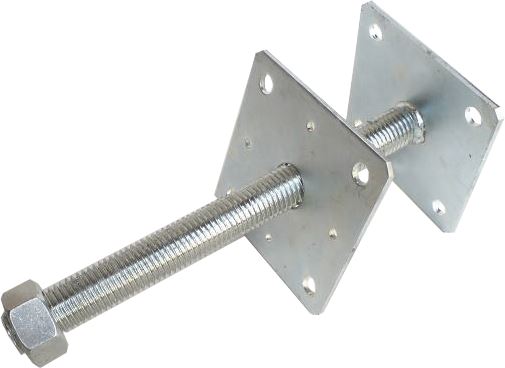

Staba pēdas ar brīvi izvietojamu augšējo plāksni fotogalerija
 |
 |
 |
 |
 |
