Rokasgrāmata piekaramajiem bīdāmajiem vārtiem
Tehniskā rokasgrāmata · komponentu izvēle · piekaramie vārti
No augšējā C profila un ratiņiem līdz apakšējai vadotnei, atdurēm, slēdzenei un piemēru rasējumiem.

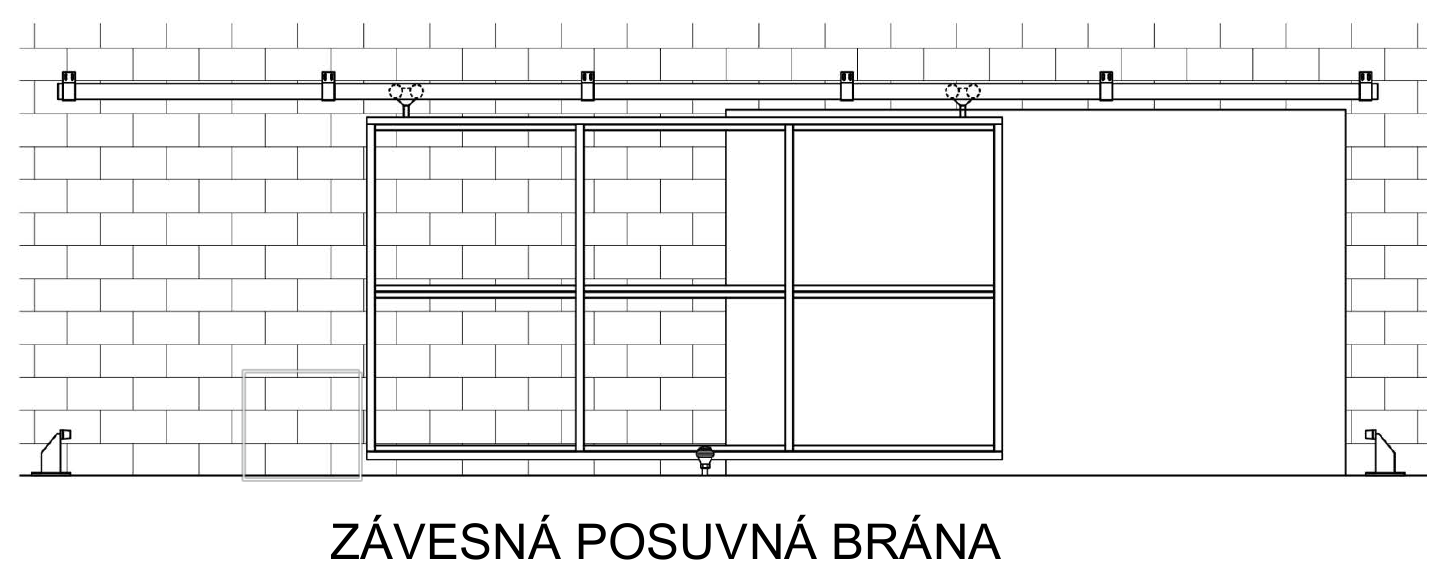

Piekaramie bīdāmie vārti, ko vada augšējais C profils. Noklikšķiniet, lai atvērtu shēmu pilnā izšķirtspējā.
Piekaramo bīdāmo vārtu pašrocīga izgatavošana
Vārtus vislabāk plānot noteiktā secībā. Vispirms izvēlieties augšējā C profila stiprinājuma veidu, pēc tam C profila izmēru, tad piemērotos ratiņus un tikai beigās izvēlieties apakšējo vadotni un citus piederumus, piemēram, atdures, slēdzenes, rokturus, vilkšanas rokturus vai aizslēgšanas mehānismus.
Rokasgrāmatas saturs
Kas ir piekaramie bīdāmie vārti
Piekaramie bīdāmie vārti pārvietojas pa ratiņiem, kas ievietoti augšējā nesošajā C profilā. Atšķirībā no sliežu vārtiem tiem caurbrauktuvē nav nesošās sliedes. Apakšējā vadotne kalpo tikai stabilizēšanai, lai novērstu sānu svārstības.
Sistēmas nesošā daļa atrodas augšpusē. C profils pārnes vārtu vērtnes svaru uz griestiem, siju vai sienu. Ratiņi pārvietojas profilā un balsta pašu vārtu vērtni. Apakšdaļā izmanto tikai vadotnes elementus un atdures.
Piekaramo vārtu pamatdaļas
| Nesošā daļa | C profils, kas piestiprināts pie griestiem, sijas vai sienas; piekares ratiņi; C profila stiprinājumi. |
|---|---|
| Vadotnes daļa | Vadošie rullīši pret sānu kustību un atdures, kas ierobežo gala pozīcijas. |
| Papildaprīkojums | Āķa slēdzenes, rokturi un vilkšanas rokturi drošībai un ērtai lietošanai. |
C profila stiprinājuma izvēle
C profilu var stiprināt no augšas pie griestiem vai sijas, kā arī no sāniem pie sienas vai tērauda staba. Atkarībā no pamatnes stiprinājumus pieskrūvē, nostiprina ar mehāniskajiem vai ķīmiskajiem enkuriem vai piemetina pie sagatavotas tērauda konstrukcijas.
C profilu var arī tieši izurbt un pieskrūvēt pie nesošās konstrukcijas. Profila iekšpusē ir pietiekami daudz vietas, lai pareizi izvēlēta un uzstādīta skrūve netraucētu piekares ratiņu kustībai. Tā ir alternatīva gadījumos, kad profilu nevēlaties vai nav nepieciešams metināt. Tomēr skrūvju veids, attālums starp tām un pamatnes nestspēja jāpielāgo vārtu svaram un lietošanas veidam.

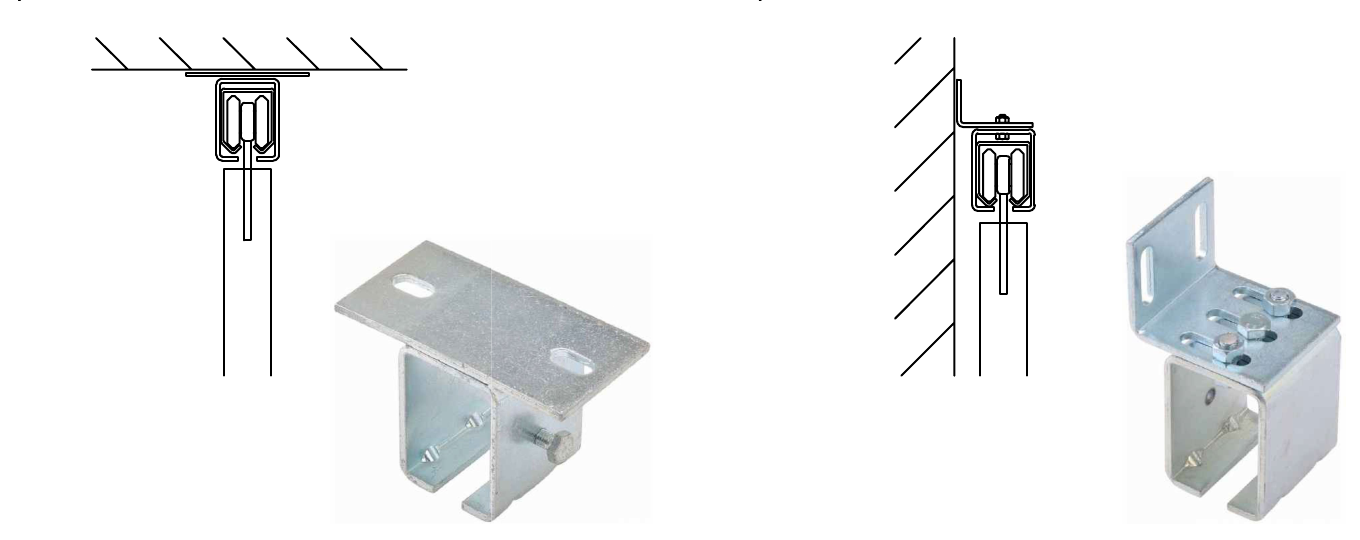

Pa kreisi – stiprinājums pie horizontālas virsmas vai sijas, pa labi – stiprinājums pie vertikālas virsmas vai staba.
Visbiežāk izmantotais attālums starp stiprinājumiem: aptuveni 80 līdz 100 cm. Faktisko attālumu vienmēr pielāgojiet vārtu svaram, C profila garumam, stiprināšanas veidam un būvkonstrukcijas nestspējai.
Cinkoti stiprinājumi
Parastai tērauda konstrukcijai izvēlieties stiprinājumu atbilstoši izmantotā C profila izmēram:
-
Augšējais stiprinājums piekaramo vārtu C profilam 34 × 31 × 2,0
-
Sānu stiprinājums piekaramo vārtu C profilam 34 × 31 × 2,0
-
Augšējais stiprinājums piekaramo vārtu C profilam 42 × 52 × 2,5
-
Sānu stiprinājums piekaramo vārtu C profilam 42 × 52 × 2,5
-
Augšējais stiprinājums piekaramo vārtu C profilam 57 × 67 × 3,0
-
Sānu stiprinājums piekaramo vārtu C profilam 57 × 67 × 3,0
Nerūsējošā tērauda stiprinājumi
Ja sistēma ir izgatavota no nerūsējošā tērauda vai paredzēta videi, kur nepieciešama lielāka izturība pret koroziju, piedāvājam arī augšējo un sānu INOX stiprinājumu vidējam profilam 42 × 52 × 2,5 mm.
C profila izvēle piekaramajiem vārtiem
Izvēloties profilu, noteicoši ir vārtu izmēri, svars un lietošanas veids. C profila izmēram jāatbilst ratiņiem un stiprinājumiem. Ja stiprinājumi ir izvietoti pareizā attālumā, sistēmas nestspēju parasti nosaka nevis pats profils, bet gan izmantotie piekares ratiņi.

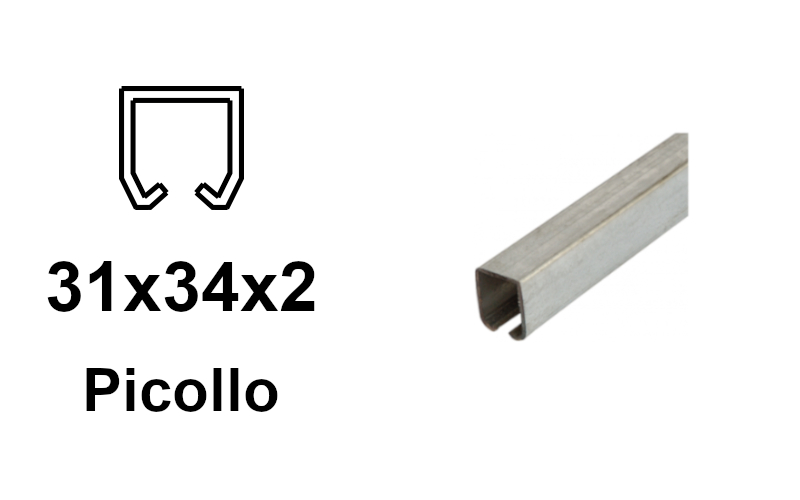

C profils 34 × 31 × 2 mm

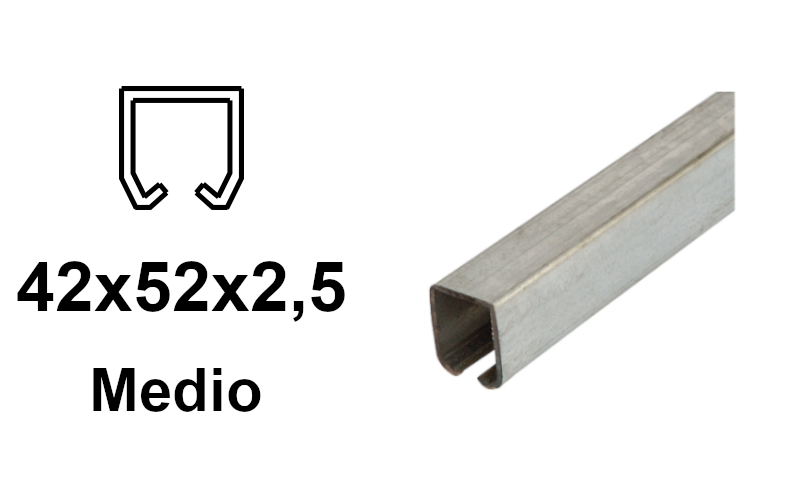

C profils 42 × 52 × 2,5 mm

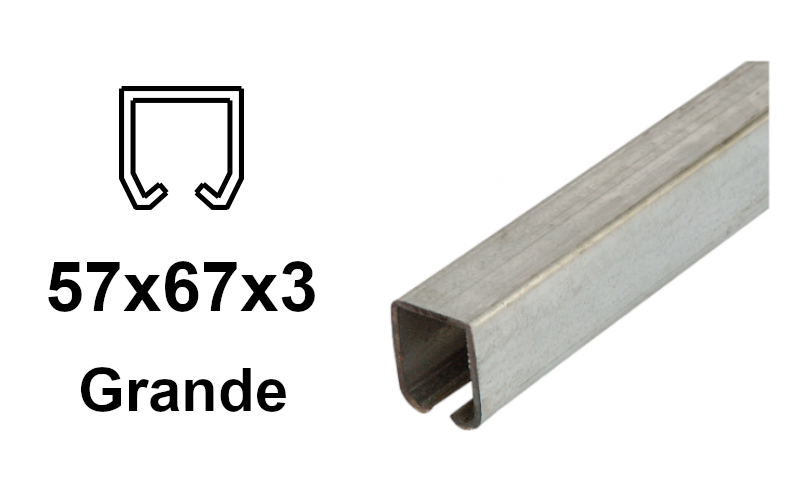

C profils 57 × 67 × 3 mm
Cinkoti C profili
Pamata izmēri parastiem piekaramajiem vārtiem.
Nerūsējošā tērauda C profili
INOX izpildījums videi ar paaugstinātām prasībām attiecībā uz izturību pret koroziju.
Ratiņu izvēle piekaramajiem vārtiem
Ratiņus vienmēr izvēlieties atbilstoši konkrētajam C profila izmēram. Svarīgs ir arī rullīšu skaits, riteņu materiāls, vārtu vērtnes stiprinājuma veids un nepieciešamā nestspēja.

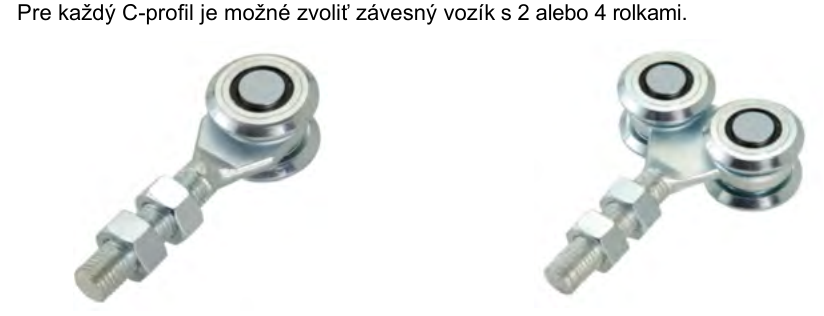

Piekares ratiņi ar diviem un četriem rullīšiem no sākotnējās rokasgrāmatas.
Tērauda ratiņi ar noslēgtiem gultņiem
-
Piekaramo vārtu ratiņi, 2 rullīši, profilam 34 × 31 × 2,0
-
Piekaramo vārtu ratiņi, 4 rullīši, profilam 34 × 31 × 2,0
-
Piekaramo vārtu ratiņi, 2 rullīši, profilam 42 × 52 × 2,5
-
Piekaramo vārtu ratiņi, 4 rullīši, profilam 42 × 52 × 2,5
-
Piekaramo vārtu ratiņi, 2 rullīši, profilam 57 × 67 × 3,0
-
Piekaramo vārtu ratiņi, 4 rullīši, profilam 57 × 67 × 3,0
Neilona ratiņi klusākai darbībai
-
Neilona ratiņi, 2 rullīši, profilam 34 × 31 × 2,0
-
Neilona ratiņi, 4 rullīši, profilam 34 × 31 × 2,0
-
Ratiņi ar 4 neilona ritenīšiem profilam 42 × 52 × 2,5
-
Neilona ratiņi, 4 rullīši, profilam 57 × 67 × 3,0
Nerūsējošā tērauda ratiņi
Alternatīvā CAIS sistēma smagākiem piekaramajiem vārtiem
Smagākai vārtu vērtnei varat izvēlēties CAIS sistēmu. Šeit jāizvēlas cita komplektācija, nevis iepriekš minētie pamata profili un ratiņi. C profilam, ratiņiem un vārtu vērtnes stiprinājumam jābūt savstarpēji saderīgiem – nepietiek izvēlēties tikai masīvāku profilu.
Kuras detaļas ir savstarpēji saderīgas
| CAIS C profils | Piekares ratiņi | Vārtu vērtnes stiprinājuma konsole |
|---|---|---|
| 73 × 61 × 3,5 mm, Fe vai Zn | SPEED C | GD180, vītne M16 |
| 95 × 86 × 5 mm, Fe vai Zn | SPEED CM | GD200, vītne M20 |
Izmantojot ratiņus SPEED C, vēl viena spārna stiprināšanas iespēja ir stiprinājums AD150 pie piemērota U profila. Tā lietojums un izmēri norādīti tālāk šajā nodaļā.
CAIS C profili
Varat izvēlēties vienu no diviem izmēriem, katru no tiem izgatavotu no neapstrādāta tērauda (Fe) vai cinkota tērauda (Zn). Visiem četriem profiliem ir skrūvēšanas caurumi. Enkurošanas veids un stiprinājumu atstatums jāprojektē atbilstoši faktiskajai vārtu slodzei.

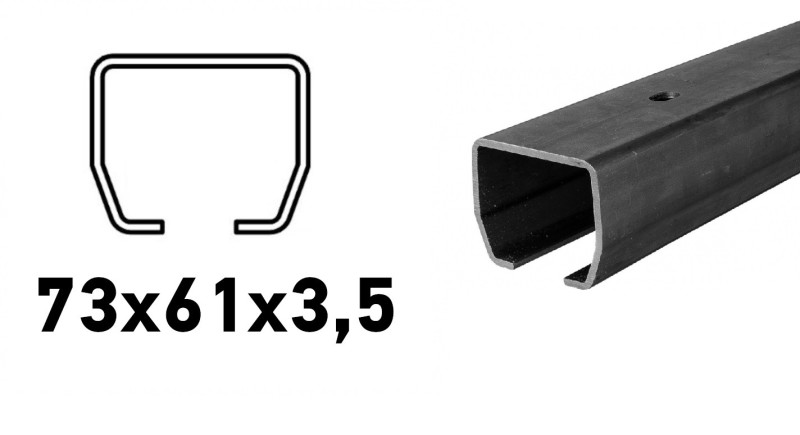

CAIS C profils 73 × 61 × 3,5 mm, Fe
STAGE SB · neapstrādāts tēraudsRatiņiem SPEED C.

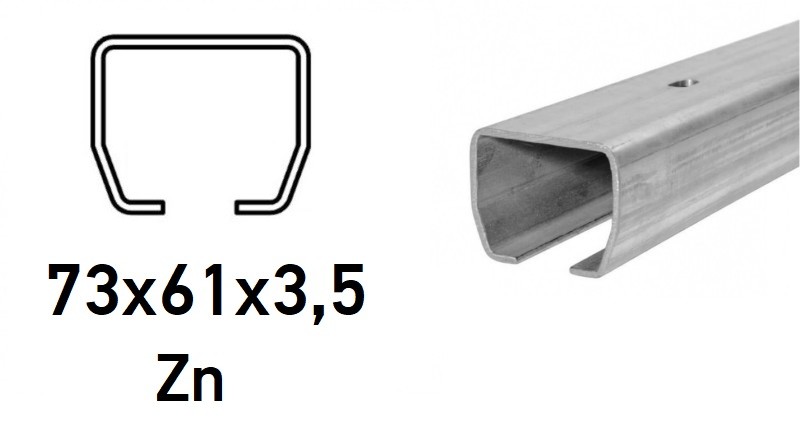

CAIS C profils 73 × 61 × 3,5 mm, Zn
STAGE SZ · cinkots tēraudsRatiņiem SPEED C.

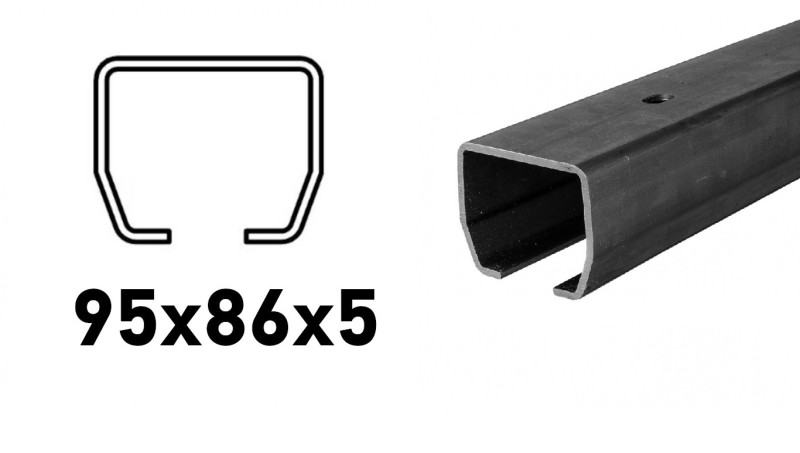

CAIS C profils 95 × 86 × 5 mm, Fe
STAGE MB · neapstrādāts tēraudsRatiņiem SPEED CM.

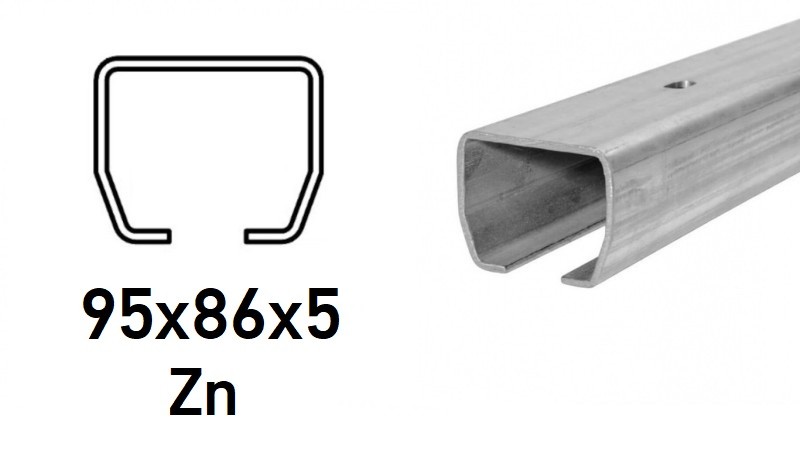

CAIS C profils 95 × 86 × 5 mm, Zn
STAGE MZ · cinkots tēraudsRatiņiem SPEED CM.
CAIS ratiņi

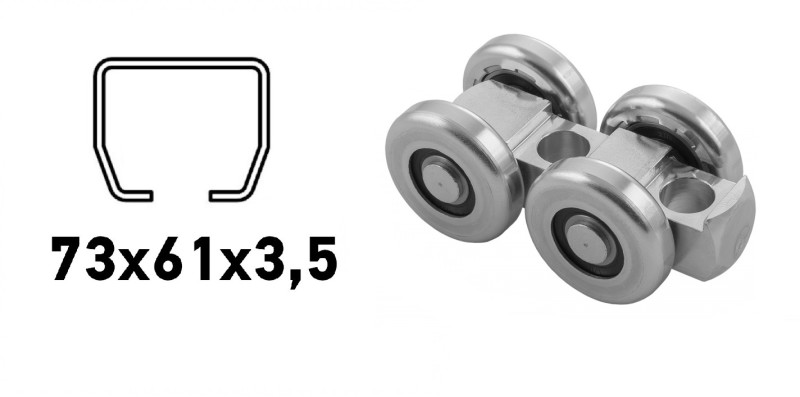

CAIS SPEED C – ratiņi 73 × 61 × 3,5 mm C profilam
Četri metāla rullīši, cinkota tērauda korpuss un centrālais caurums Ø 16 mm. Piemēroti 73 × 61 × 3,5 mm profilam Fe un Zn izpildījumā.
Viena ratiņa celtspēja atbilstoši produkta lapā norādītajam: 480 kg . Savienošanai ar vārtu spārnu izmanto kronšteinu GD180 (M16) vai stiprinājumu AD150 pie piemērota U profila.

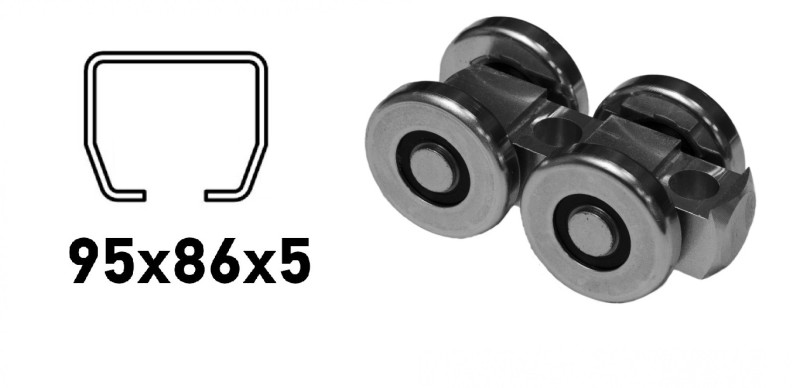

CAIS SPEED CM – ratiņi 95 × 86 × 5 mm C profilam
Četri metāla rullīši, cinkota tērauda korpuss un centrālais caurums Ø 20 mm. Piemēroti 95 × 86 × 5 mm profilam Fe un Zn izpildījumā.
Viena ratiņa celtspēja atbilstoši produkta lapā norādītajam: 980 kg . Savienošanai ar vārtu spārnu izmanto kronšteinu GD200 (M20).
Ratiņu celtspēja nav visu vārtu celtspēja. Jāizvērtē arī komplekta konfigurācija, ņemot vērā ratiņu izvietojumu, vārtu spārna stiprinājumu, C profila enkurojuma atstatumu un nesošās konstrukcijas nestspēju. Nākamajā nodaļā redzamā standarta ratiņu tabula neattiecas uz CAIS ratiņiem.
CAIS montāžas kronšteini un stiprinājumi
Tālāk minētās detaļas savieno vārtu spārnu ar piekāršanas ratiņiem. Tie nav augšējā C profila stiprinājumi pie sienas vai griestiem.

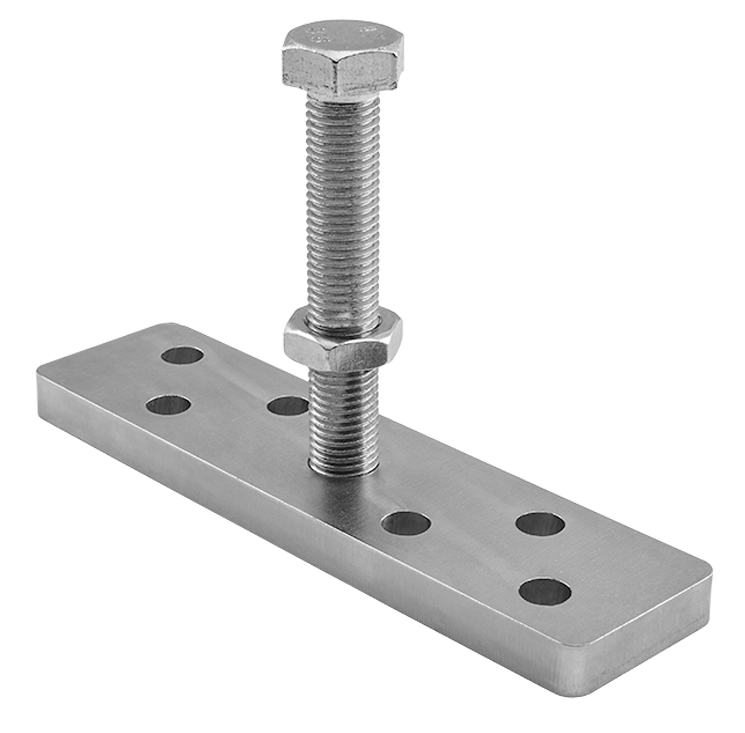

CAIS GD180 – augšējais regulējamais M16 kronšteins
Ratiņiem SPEED C un C profilam 73 × 61 × 3,5 mm . Tērauda kronšteins ar galvanisku cinka pārklājumu savieno ratiņus ar vārtu spārnu.

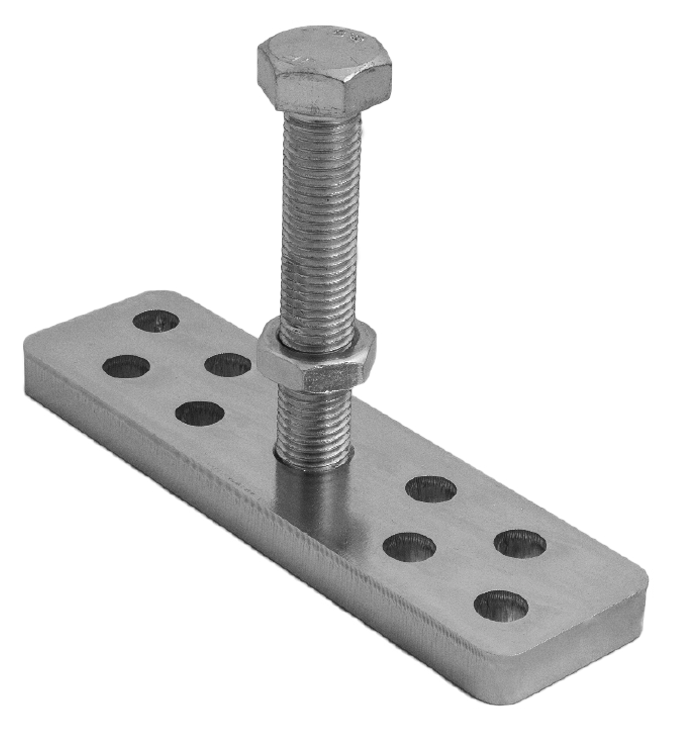

CAIS GD200 – augšējais regulējamais M20 kronšteins
Ratiņiem SPEED CM un C profilam 95 × 86 × 5 mm . Tērauda kronšteins ar galvanisku cinka pārklājumu savieno ratiņus ar vārtu spārnu.

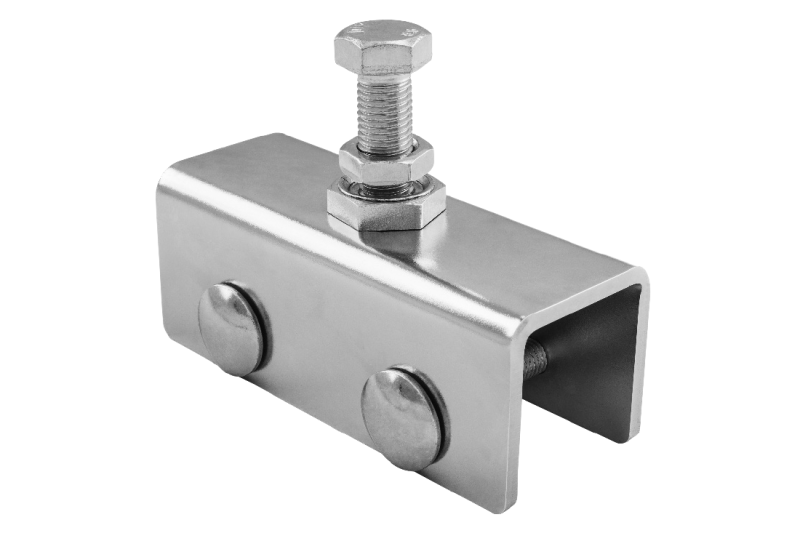

CAIS AD150 – U profila vārtu spārna stiprinājums
Vēl viens veids, kā savienot vārtu spārnu ar ratiņiem SPEED C . Saskaņā ar produkta lapā norādīto tas paredzēts U profilam 46 × 60 mm vai U profilam 40 × 45 × 40 × 2 mm vārtu spārna konstrukcijā.
Izmēri saskaņā ar produkta rasējumu: stiprinājuma garums 150 mm , ārējais platums 57 mm , U formas daļas augstums 58 mm , sānu plāksnes biezums 5 mm un skrūve M16 × 100 . Augšējās plāksnes biezums ir 8 mm .
SPEED CM ratiņiem ar Ø 20 mm caurumu šo detaļu neuzrādām kā savstarpēji aizvietojamu; šiem ratiņiem paredzēts kronšteins GD200.
Piekāršanas ratiņu celtspēja
Tabulā norādītā celtspēja attiecas uz vieniem ratiņiem un ir ņemta no avota rokasgrāmatas.
Ja nepieciešama lielāka celtspēja, var izmantot vairākus ratiņus. Praksē tos bieži izvieto pāros: divi ratiņi blakus, tad atstarpe un vēl divi ratiņi, līdzīgi kā automašīnas asis. Precīzs izvietojums jāpielāgo vārtu konstrukcijai un slodzes sadalījumam.
| C profils | 2 rullīši | 4 rullīši |
|---|---|---|
| 34 × 31 × 2 mm | 30 kg | 50 kg |
| 42 × 52 × 2,5 mm | 100 kg | 250 kg |
| 57 × 67 × 3 mm | 175 kg | 350 kg |
Svarīgi: tabulā pārņemti dati no avota rokasgrāmatas. Vienmēr pārbaudiet konkrēto ratiņu celtspēju, kas norādīta tieši produkta aprakstā, it īpaši tad, ja izmantots cita veida rullītis.
Slodzes sadalījums starp ratiņiem
Lielāks ratiņu skaits ne vienmēr automātiski samazina viena ratiņa maksimālo slodzi. To nosaka ratiņu izvietojums un konstrukcijas ieliece.

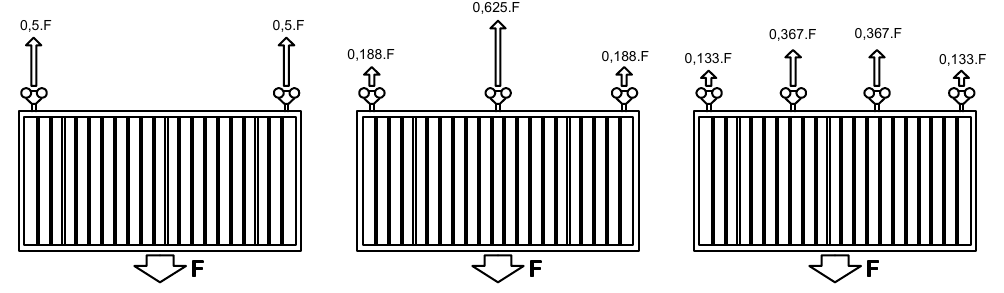

Shēma, kurā parādīts kopējās slodzes F sadalījums starp diviem, trim un četriem ratiņiem.
| Ratiņu skaits | Slodzes sadalījums no kreisās uz labo pusi |
|---|---|
| 2 | 0,5 F + 0,5 F |
| 3 | 0,188 F + 0,625 F + 0,188 F |
| 4 | 0,133 F + 0,367 F + 0,367 F + 0,133 F |
Ja tiek izmantoti trīs ratiņi, vidējais ratiņš var nest 0,625 F, kas ir vairāk nekā 0,5 F, kas pienāktos katram no diviem pareizi izvietotajiem ratiņiem.
Praktiska piezīme: Ja vēlaties izmantot vairāk ratiņu, parasti tos nevajadzētu izvietot vienmērīgi visā vārtu vērtnes garumā. Praksē izmanto divus ratiņus tuvu citu citam un vēl divus ratiņus tuvu citu citam — līdzīgi kā automašīnas asis. Tomēr precīzs risinājums ir atkarīgs no vārtu konstrukcijas un slodzes sadalījuma.
Piekaramo vārtu vadotnes izvēle
Apakšējā vadotne novērš piekārto vārtu sānu svārstības un palīdz nodrošināt vienmērīgu, stabilu kustību. Vispirms apskatiet vadotņu iespējas un tikai pēc tam izvēlieties risinājumu atbilstoši rāmim, vietai un montāžas veidam.

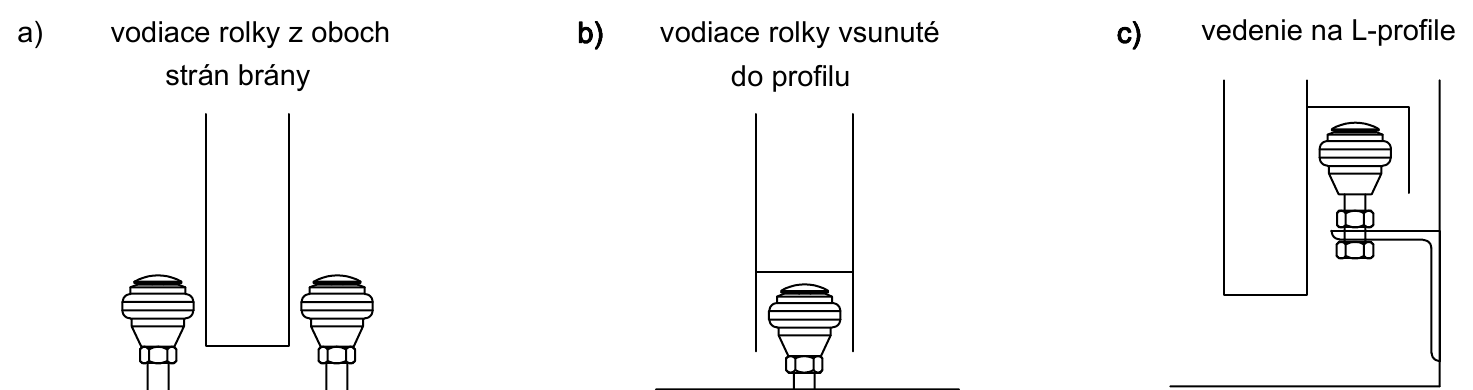

Vadotnes rullīši abās pusēs, rullītis, kas ievietots profilā, un vadotne uz L profila.
Pieejamo rullīšu, veltnīšu un citu risinājumu pārskatu skatiet kategorijā piekārto vārtu apakšējās vadotnes .
Smagākiem vārtiem: Apakšējā daļā var izmantot sliedi sliedes tipa bīdāmajiem vārtiem un uzstādīt apakšējos ritenīšus. Tādējādi svars tiek sadalīts starp augšējo un apakšējo vadotni, un visa vērtne nekarājas tikai uz augšējā C profila un piekares ratiņiem. Šāds kombinēts risinājums jāprojektē, ņemot vērā vārtu svaru un nesošo konstrukciju.
Vadotne sliedē
Apakšējā vadotnes sliede piekaramajiem un salokāmajiem vārtiem
Cinkotā sliede 83 × 51 mm tiek novietota vārtu garumā. Tās gropē pārvietojas apakšējā vadotnes tapa ar gultni.
Rullīši un veltnīši
Visi apakšējās vadotnes veidi
Šeit varat izvēlēties apakšējos vadotnes ritenīšus, regulējamus veltnīšus un risinājumus dažāda platuma piekaramo vārtu rāmjiem.
Piekārto vārtu atduri
Mehāniskās atdures ierobežo gala pozīcijas un neļauj vārtiem izslīdēt no C profila. Atduri var ievietot C profilā vai nostiprināt pie zemes vai staba.
Atdure augšējā C profilā

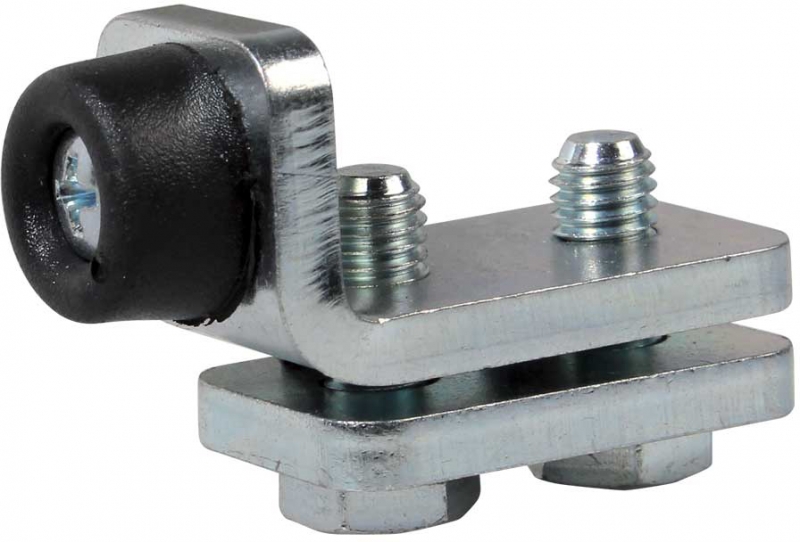

Iekšējā atdure piekaramo vārtu C profilam
To ievieto augšējā profila iekšpusē, lai ierobežotu ratiņu kustību gala pozīcijā.

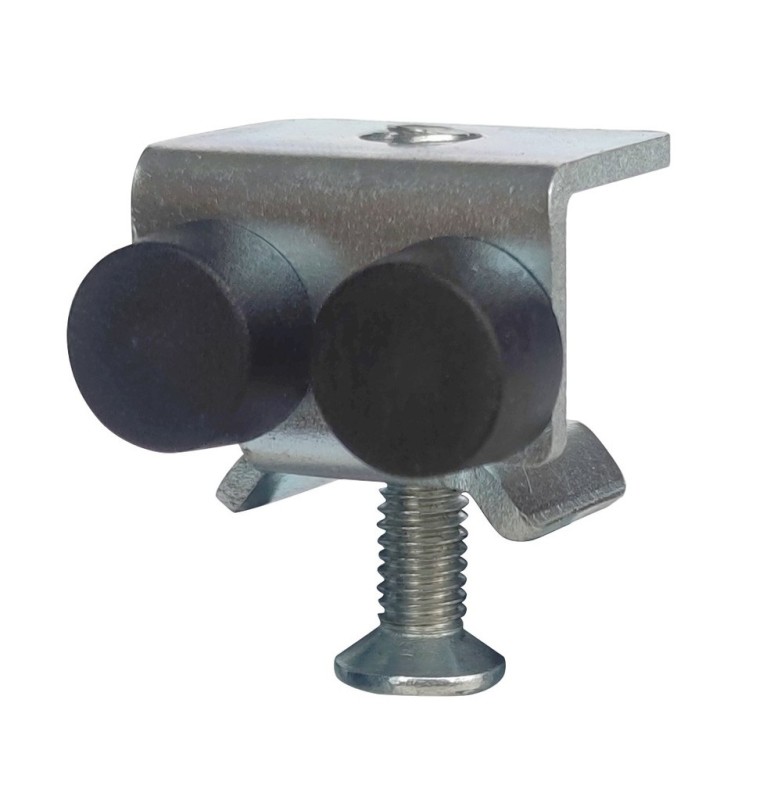

Atdure mazajam profilam
Iekšējā atdure C profilam 34 × 31 × 2,0
Pēc izmēriem paredzēta mazajam piekaramo vārtu C profilam 34 × 31 × 2,0 mm.

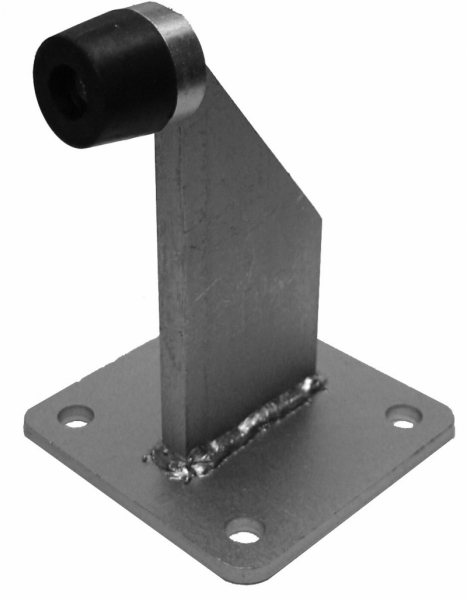

Apakšējā atdure ZN
Apakšējā atdure ar pamatni
To pieskrūvē pie stabilas pamatnes, lai ierobežotu vārtu vērtnes apakšējās daļas kustību.

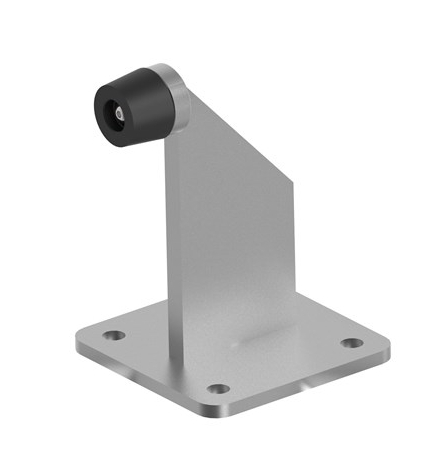

Apakšējā atdure INOX
Nerūsējošā tērauda apakšējā atdure ar pamatni
Nerūsējošā tērauda apakšējās atdures versija, kas paredzēta pieskrūvēšanai.
Papildaprīkojuma izvēle — slēdzenes, rokturi un satveršanas rokturi
Manuāli darbināmu bīdāmo vārtu aizslēgšanai izmanto āķa slēdzeni. Tās izmēru izvēlieties atbilstoši rāmja profilam un vēlamajam vadības veidam. Pēc tam papildiniet slēdzeni ar piemērotu rokturi vai satveršanas rokturi.
Āķa slēdzene D

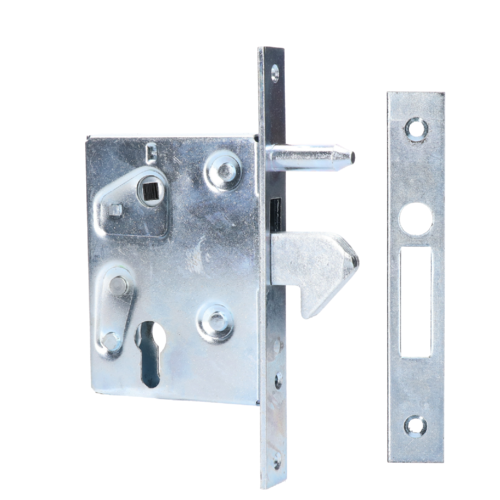

Āķa slēdzene D, ZH-04
Slēdzene ar izbīdāmu āķi, paredzēta rāmja profilam no 40 × 25 mm.

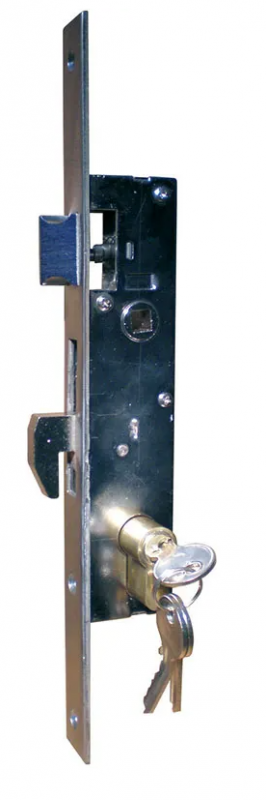

Nerūsējošā tērauda slēdzene

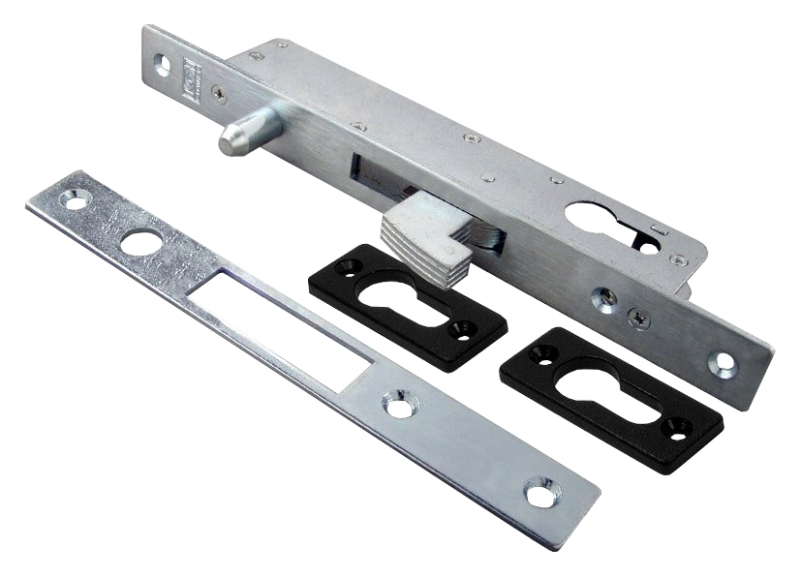

Nerūsējošā tērauda āķa slēdzene ZH-09 INOX
INOX versija ar cilindru bīdāmajiem un veramajiem vārtiem.
Vārtu rokturis
Nerūsējošā tērauda kvadrātveida rokturis 268 × 64 mm
Rokturis ērtai piekaramo vārtu manuālai darbināšanai.
Visas āķa slēdzenes · Rokturi, pogas un dekoratīvās uzlikas · Vārtu rokturi
Biežāk uzdotie jautājumi un atbildes
1. Vai piekaramajiem vārtiem ir vajadzīga sliede, pa kuru tie pārvietojas?
Standarta piekaramajā sistēmā svaru nes augšējais C profils un ratiņi; apakšējā daļa tikai stabilizē vērtni. Smagākiem vārtiem tomēr var izveidot kombinētu risinājumu ar apakšējiem ritenīšiem un sliedi sliedes tipa bīdāmajiem vārtiem , kas sadala slodzi starp augšējo un apakšējo daļu.
2. Kādā attālumā montē C profila stiprinājumus?
Rokasgrāmatā kā biežākais attālums norādīti aptuveni 80 līdz 100 cm. Faktiskais attālums jānosaka, ņemot vērā vārtu vērtnes svaru, profila garumu, stiprināšanas veidu un nesošās konstrukcijas nestspēju.
3. Kā izvēlēties pareizo C profilu?
Ņemot vērā vārtu izmērus un kopējo svaru, ieskaitot pildījumu. Piekaramo vārtu ratiņiem jābūt paredzētiem tāda paša izmēra C profilam, un to nestspējai jāatbilst faktiskajai slodzei.
4. Vai svars vienmērīgi sadalās, ja izmanto trīs vai četrus ratiņus?
Ne vienmēr. Saskaņā ar rokasgrāmatas shēmu, izmantojot trīs ratiņus, vidējais ratiņš var nest līdz 0,625 no kopējās slodzes F. Ja izmanto četrus ratiņus, praksē tos bieži uzstāda divos pāros, katra pāra ratiņus novietojot tuvu citu citam — līdzīgi kā automašīnas asis, nevis vienmērīgi visā vārtu vērtnes garumā. Precīzs izvietojums ir atkarīgs no vārtu konstrukcijas un slodzes sadalījuma.
5. Kurš apakšējās vadotnes veids ir vispiemērotākais?
Tas ir atkarīgs no rāmja un vietas pie vārtiem. Var izmantot rullīšus abās rāmja pusēs, rullīti, kas virzās apakšējā profilā, apakšējo vadotnes sliedi vai vadotni ar L profilu. Svarīgi, lai vadotne stabilizētu vērtni bez liekas berzes.
6. Kam paredzētas gala atdures?
Tās ierobežo atvērto un aizvērto pozīciju un neļauj ratiņiem izslīdēt no C profila. Atduri var novietot C profilā vai nostiprināt pie zemes vai staba.
Piekārto vārtu konstrukciju piemēri
Zīmējumi ir pagriezti pareizajā, dabiskajā orientācijā. Priekšskatījums pielāgots vidējai kolonnai; noklikšķinot, tiks atvērts pilnas izšķirtspējas attēls ar visiem izmēriem.

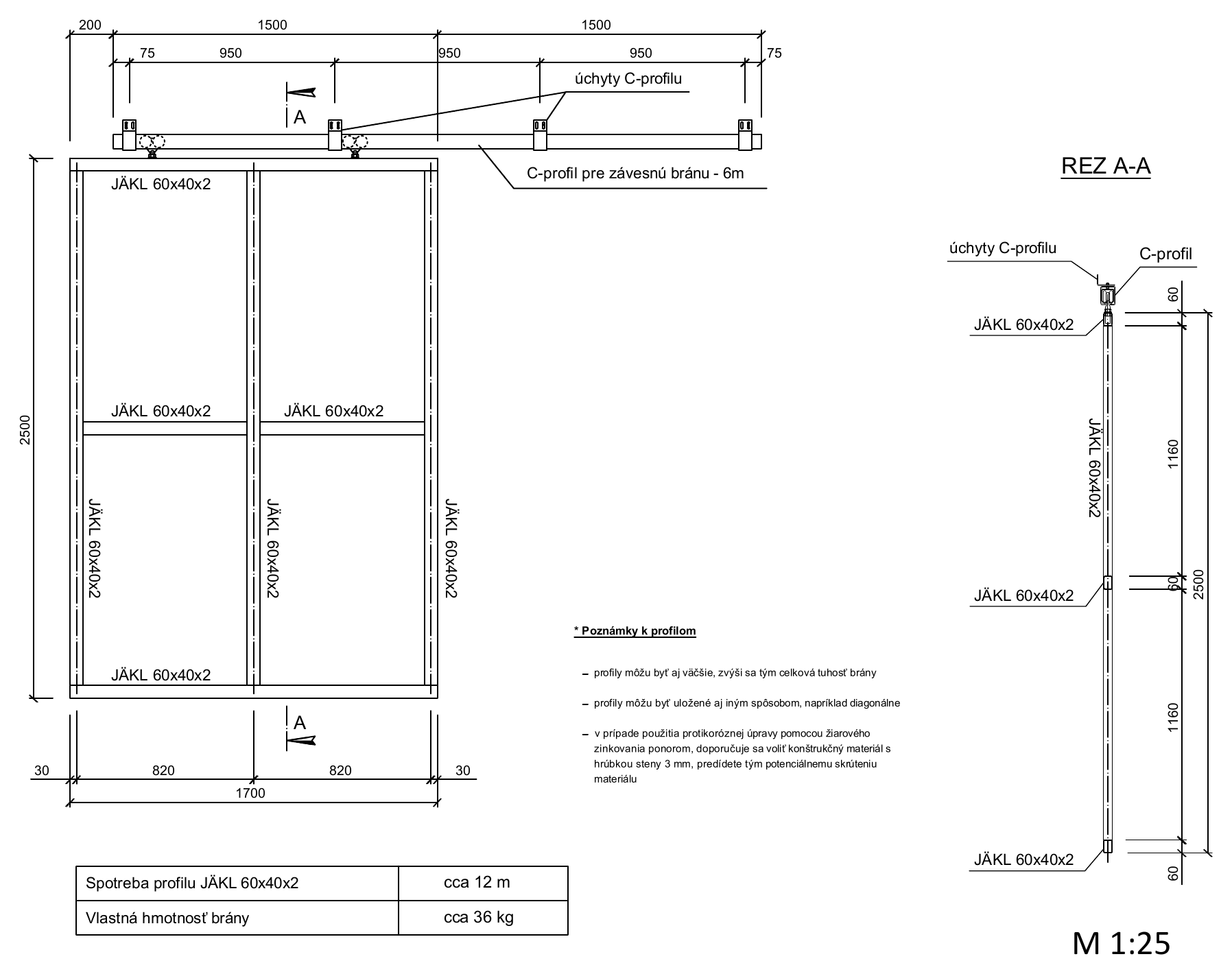

Piekaramie vārti ar 1,5 × 2,5 m brīvo ailu
- Rāmis 1 700 × 2 500 mm
- Profils JÄKL 60 × 40 × 2 mm
- Profila patēriņš aptuveni 12 m
- Pašsvars aptuveni 36 kg

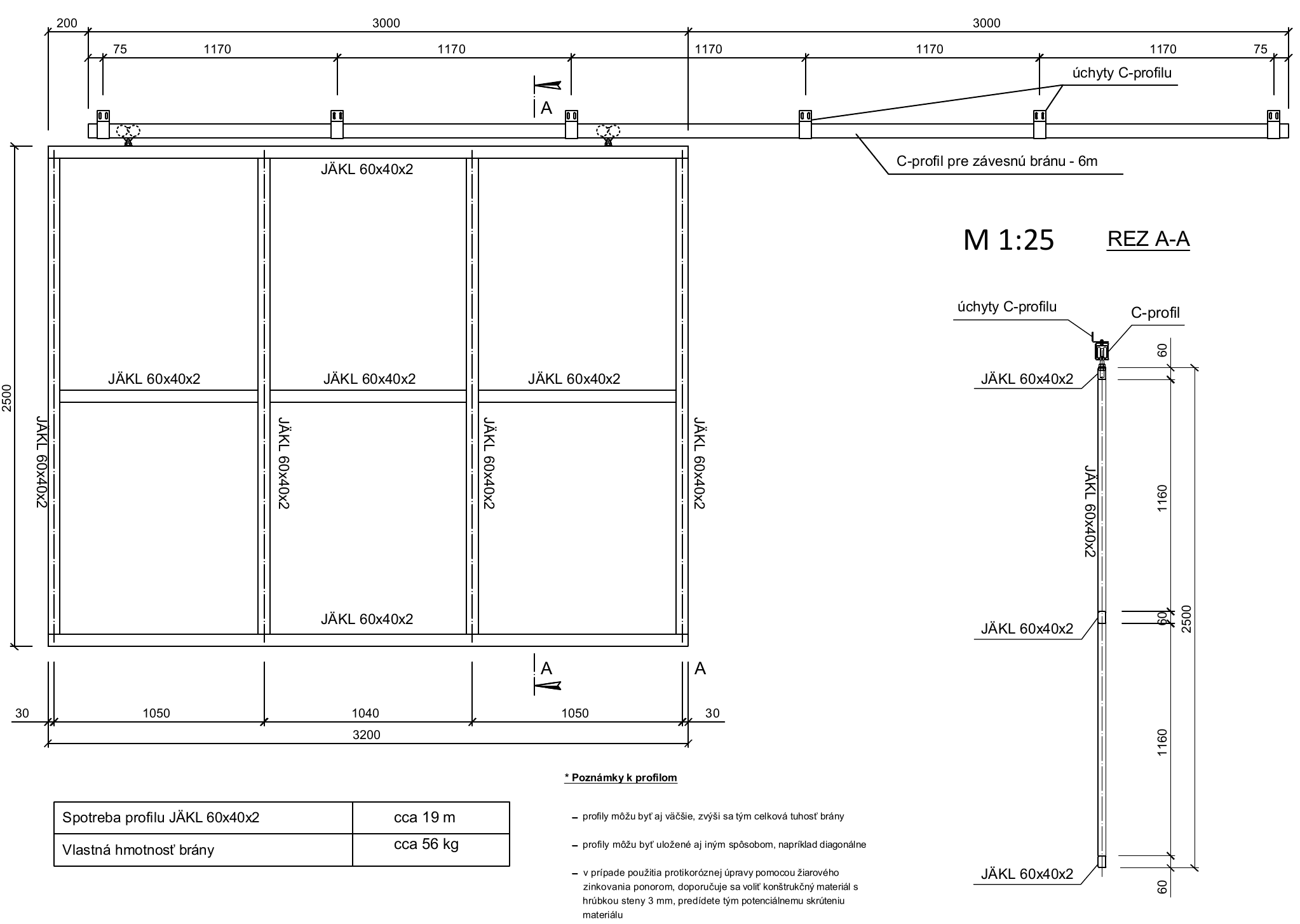

Piekaramie vārti ar 3,0 × 2,5 m brīvo ailu
- Rāmis 3 200 × 2 500 mm
- Profils JÄKL 60 × 40 × 2 mm
- Profila patēriņš apm. 19 m
- Pašmasa apm. 56 kg

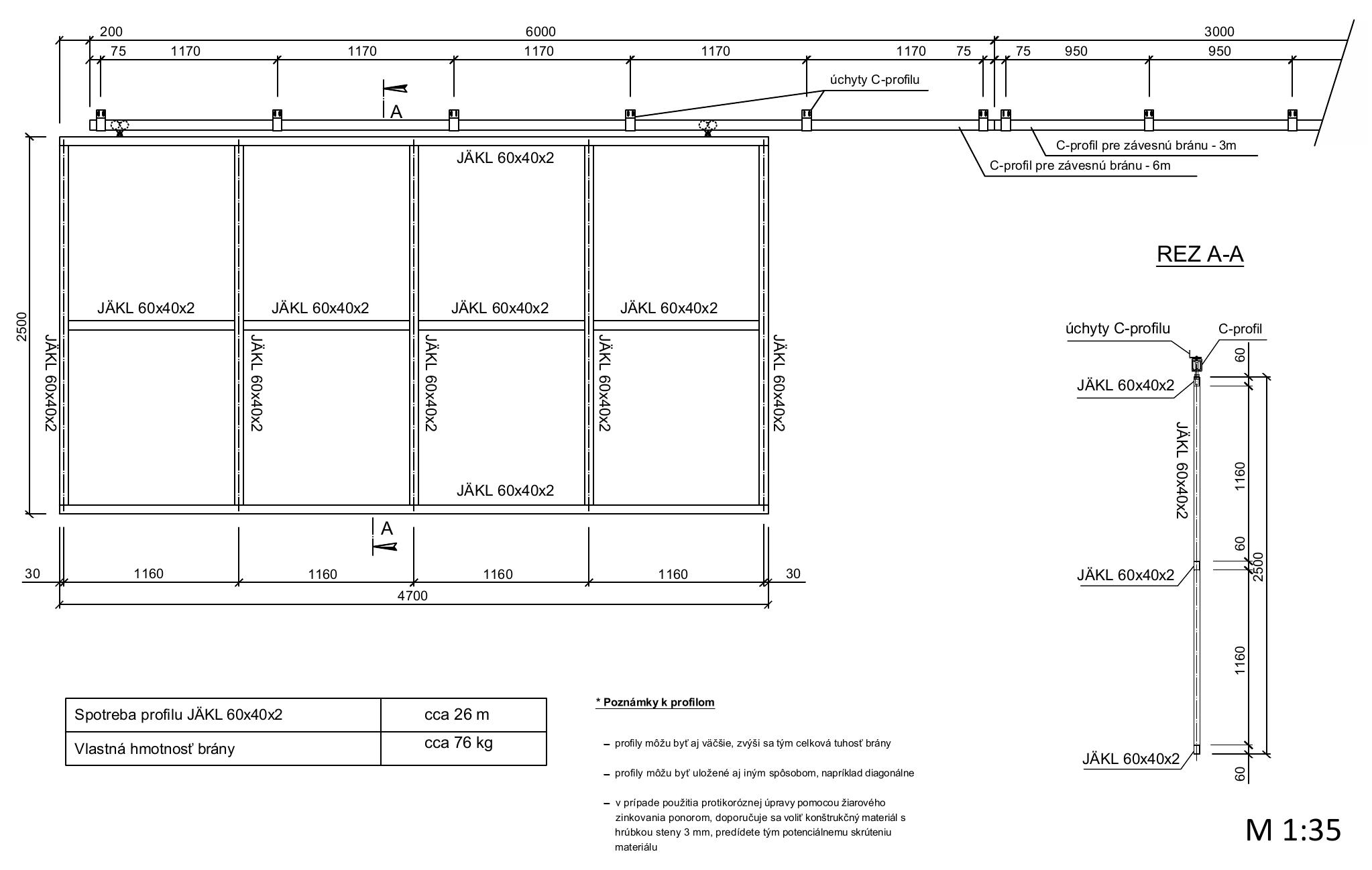

Piekaramie vārti ar 4,5 × 2,5 m brīvo ailes izmēru
- Rāmis 4 700 × 2 500 mm
- Profils JÄKL 60 × 40 × 2 mm
- Profila patēriņš apm. 26 m
- Pašmasa apm. 76 kg

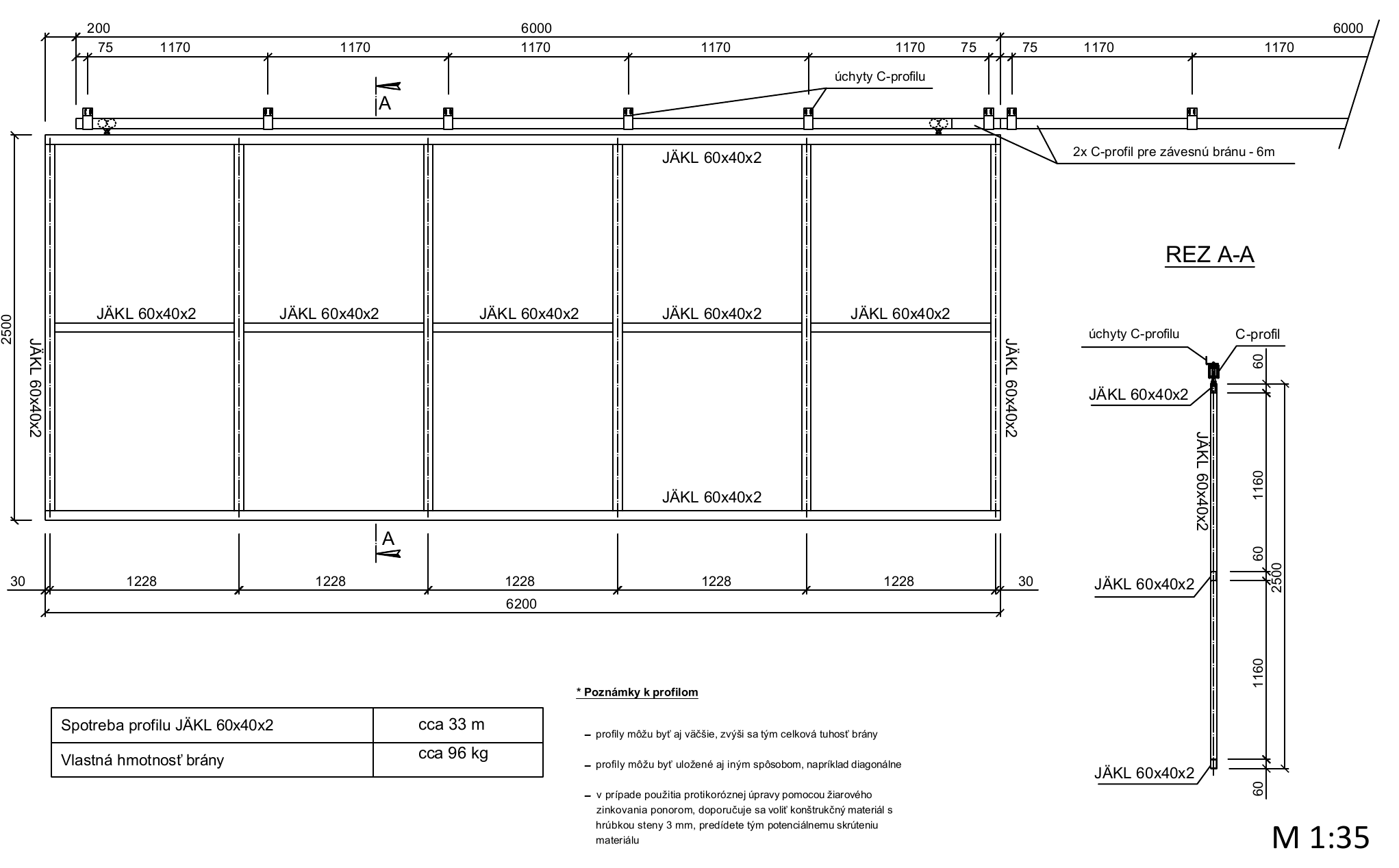

Piekaramie vārti ar 6,0 × 2,5 m brīvo ailes izmēru
- Rāmis 6 200 × 2 500 mm
- Profils JÄKL 60 × 40 × 2 mm
- Profila patēriņš apm. 33 m
- Pašmasa apm. 96 kg
Piezīme par profiliem: Profili var būt lielāki vai izvietoti citādi, piemēram, pa diagonāli. Karstās cinkošanas iegremdējot gadījumā rokasgrāmatā ieteikts izmantot konstrukciju materiālu ar 3 mm sieniņas biezumu, lai mazinātu savērpšanās risku. Izmantojot citu risinājumu, var izmantot arī profilu ar plānāku sieniņu, ja pēc tehniskā izvērtējuma tas ir piemērots konkrēto vārtu izmēram, svaram un stingrībai.
Norādītie izmēri ir tikai piemēri. Piekaramos vārtus var izgatavot arī citos izmēros, konstrukciju sametinot no cita taisnstūrveida tērauda profila. Nestandarta izmēra vārtiem vai lielākam aizpildījuma svaram iesakām atbilstoši konkrētajai situācijai pārbaudīt profilu, ratiņu skaitu un stiprināšanas veidu.
Pasūtīšana un konsultācijas
» Jautājiet par tehnisko risinājumu
Ja neatradāt meklēto informāciju, sazinieties ar mums. Palīdzēsim izvēlēties C profilu, stiprinājumus, ratiņus, apakšējo vadotni un piekaramo vārtu piederumus.
Informācija, kas nepieciešama, lai izvēlētos jums piemērotus izstrādājumus
- brīvās ailes platums un augstums,
- visas vārtu vērtnes izmēri un aptuvenais svars ar aizpildījumu,
- fotogrāfija vai skice vietai, kur tiks nostiprināts C profils,
- informācija par to, kā plānojat ierīkot apakšējo vadotni.
Tehnisks brīdinājums: Norādītie piemēri ir aptuveni un neaizstāj konkrētās nesošās konstrukcijas, stiprināšanas veida un montāžas apstākļu izvērtējumu, ko veic kvalificēts speciālists.
Sagatavoja inženieris Jāns Kubīčeks.
