NICE WIDE S, WIDE M un WIDE L barjeru tehniskā instrukcija

NICE WIDE modeļu salīdzinājums

Parametrs	NICE WIDES	NICE WIDEM	NICE WIDEL
Min. atvēršanas laiks	4 s	3,5 s	5 s
Radio uztvērējs	iebūvēts + SM / OXI	iebūvēts + SM / OXI	iebūvēts + SM / OXI

Kopīgie vadības bloka dati

Parametrs	Vērtība
Rezerves barošana	NICE PS324
Fotoelektriskā barošana	Nē
Signāllampas izeja	maks. 25 W
CL / OGI izejas	24 V DC, maks. 10 W katrai izejai
Ieejas	STOP, PHOTO, PHOTO 2, SbS, OPEN, CLOSE
Antena	50 Ω, RG58 kabelis
Iestatīšana	potenciometri un mikroslēdži uz vadības bloka

Visiem modeļiem WIDE S, WIDE M un WIDE L ir vienkāršs iebūvēts radio uztvērējs, kā arī SM savienotājs OXI saimes uztvērējiem. Aktuāls spraužamā uztvērēja piemērs ir NICE OXIBD; liela darbības rādiusa alternatīva ir NICE OXILR ar saderīgām NICE ON3ELR tālvadības pultīm.

Plašāku informāciju par visu sēriju skatiet kategorijā NICE WIDE barjeras vai pārskatā NICE barjeras.

Saderīgie NICE WIDE barjeru piederumi

Barjera tiek pārdota bez strēles. Vispirms izvēlieties attiecīgajam modelim piemērotu strēli un pamatplāksni, pēc tam — drošības un darbības piederumus konkrētajai iebrauktuvei.

Komplektācijas pamats atbilstoši modelim

WIDE S un WIDE M: strēle NICE XBA19 un pamatplāksne NICE SIA1.

WIDE L: strēle NICE XBA15 (3 m), NICE XBA14 (4 m) vai NICE XBA5 (5 m) un pamatplāksne NICE SIA2.

WIDE L ar 6 m strēli: divas NICE XBA15 strēles, kas savienotas ar detaļu NICE XBA9.

Droša caurbraukšana

NICE EPM – releja fotoelementi PHOTO ieejai.
NICE XBA13 – triecienu aizsargājoša gumija strēles apakšmalai.
NICE WA10 – atstarojoši elementi, kas uzlabo strēles redzamību.

Gaismas signalizācija

NICE XBA4 WIDE S/M modeļiem; NICE XBA6 vai NICE XBA18 WIDE L modelim atkarībā no strēles garuma.
NICE ELDC – ārēja LED signāllampa; signāllampas izeja maks. 25 W.

Balsti, apakšējā barjera un īpaša montāža

NICE WA11 – regulējams fiksēts balsts visiem modeļiem.
NICE WA12 – pārvietojams balsts WIDE M/L modeļiem.
NICE WA13 – alumīnija apakšējā barjera.
NICE WIA10 – strēles atvēršana uz sāniem WIDE S/M modeļiem.
NICE WIA11 – salokāma eņģe WIDE M modelim zemas montāžas gadījumā.

Vadība un rezerves barošana

NICE OXIBD – aktuāls OXI saimes spraužamais uztvērējs.
NICE OXILR – liela darbības rādiusa uztvērējs saderīgām NICE ON3ELR tālvadības pultīm.
NICE PS324 – rezerves barošanas avots ar iebūvētu uzlādi WIDE S/M/L modeļiem.

Svarīgi: Apgaismojums, gumija, apakšējā barjera, balsts un citi elementi maina strēles svaru. Pēc katras komplektācijas maiņas vēlreiz pārbaudiet strēles līdzsvaru un atsperes piemērotību.

Dokumenti un citas izvēles iespējas

Ieteicamie kabeļi NICE WIDE barjerai

Barjeras elektroinstalācijai ir svarīgi sagatavot kabeļus vēl pirms barjeras korpusa uzstādīšanas. Garākos kabeļu posmos vai vairāku ierīču kopīgas instalācijas gadījumā parametri jāpārbauda atbilstoši konkrētajai montāžai.

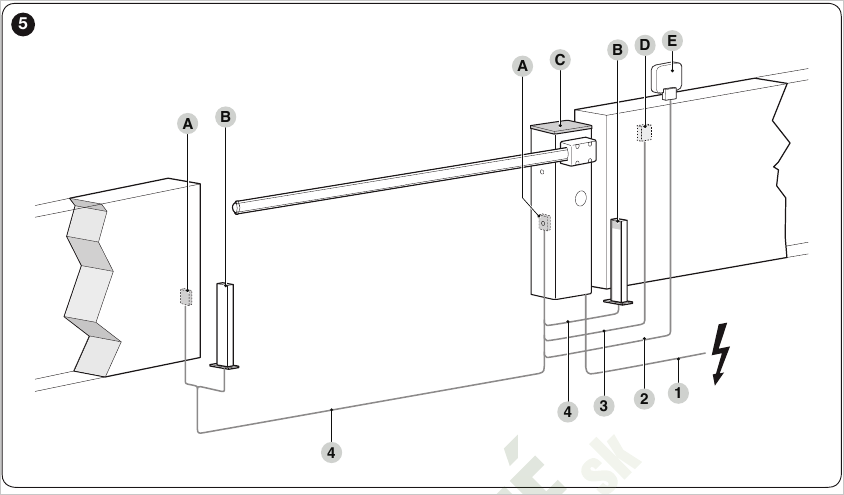

Ierīču un kabeļu izvietojuma shēma orientācijai. Precīzi šķērsgriezumi un maksimālie garumi norādīti tabulā zem shēmas.

Savienojums	Kabelis, garums un piezīme
230 V barošana	3 x 1,5 mm², maks. 30 m. Ja garums pārsniedz 30 m, izmantojiet 3 x 2,5 mm² kabeli un pie barjeras ierīkojiet atsevišķu aizsargzemējumu.
Signāllampa	2 x 0,5 mm², maks. 30 m. LIGHT izeja.
Atslēgas slēdzis	2 x 2 x 0,25 mm², maks. 30 m. Divi atsevišķi vadi vadības kontaktiem; var aizstāt ar 4 x 0,5 mm² kabeli.
Fotopārveidotājs TX	2 x 0,25 mm², maks. 30 m. Ja garums pārsniedz 30 m, bet nepārsniedz 40 m, izmantojiet 2 x 1 mm².
Fotopārveidotājs RX	4 x 0,25 mm², maks. 30 m. Ja garums pārsniedz 30 m, bet nepārsniedz 40 m, izmantojiet 2 x 1 mm².
OPEN ieeja	2 x 0,25 mm², maks. 30 m. Normāli atvērts kontakts.
CLOSE ieeja	2 x 0,25 mm², maks. 30 m. Normāli atvērts kontakts.
Antena	RG58, ekranēts koaksiālais kabelis, maks. 15 m. Ieteicams izvēlēties pēc iespējas īsāku garumu, ideālā gadījumā līdz 5 m.
Atvērtas barjeras indikators	2 x 0,5 mm², maks. 30 m. OGI izeja vai luksofora izeja atkarībā no mikroizslēdzēju 9 un 10 iestatījuma.

NICE WIDE korpusa un pamatnes montāža

Pirms barjeras uzstādīšanas sagatavojiet kabeļu aizsargcaurules un pārliecinieties, ka pamatne ļauj to droši, stabili un līdzeni nostiprināt. WIDE S un WIDE M modeļiem paredzēta pamatne NICE SIA1, bet WIDE L modelim — pamatne NICE SIA2.

Drošība: Kvalificētam montētājam jāizvērtē pamatne un stiprināšanas veids, ņemot vērā pamatnes materiālu, vietējos apstākļus un barjeras slodzi. Uzstādīšanas vietu nedrīkst applūdināt, un tai jānodrošina droša piekļuve korpusam.

Stiprināšana pie sagatavotas nesošās pamatnes

Noņemiet barjeras korpusa augšējo vāku un aizmugurējo paneli.
Novietojiet korpusu uz sagatavotās pamatnes un caur montāžas atverēm atzīmējiet četras stiprinājuma vietas.
Noņemiet korpusu un atzīmētajās vietās izurbiet caurumus.
Uzstādiet četrus piemērotus izplešanās enkurus.
Novietojiet korpusu atpakaļ un nostipriniet to ar piemērotiem uzgriežņiem un paplāksnēm.

Enkuri, uzgriežņi un paplāksnes tiešai nostiprināšanai komplektā nav iekļauti.

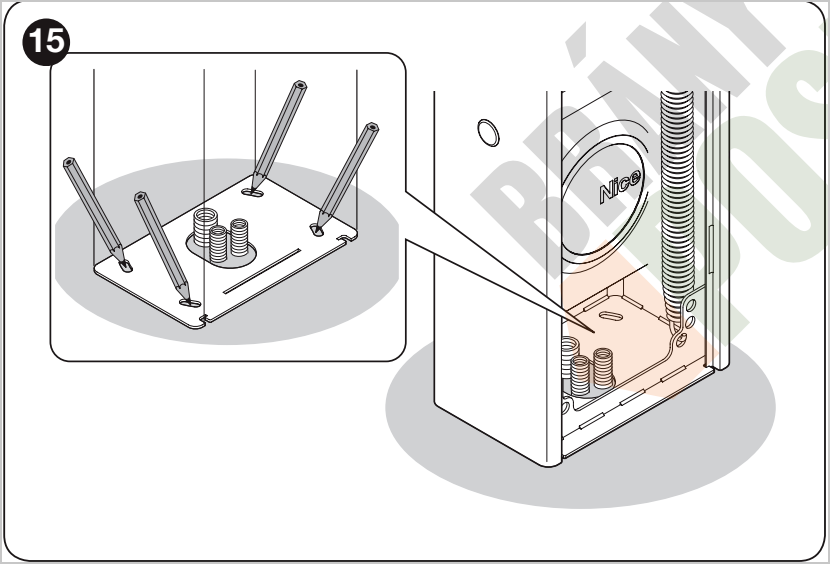

Korpusu izmanto kā šablonu, lai precīzi atzīmētu četras stiprinājuma vietas.

Jauna betona pamatne ar pamatni

Prasība	Vērtība saskaņā ar rokasgrāmatu
Minimālais betona biezums	150 mm
Armatūra	tērauda armatūra
Betona tilpums	vairāk nekā 0,2 m³
Pamatnes izmēru piemērs	biezums 250 mm, laukums 0,8 m²; aptuveni 0,9 × 0,9 m
Pamatnes papildu nostiprināšana betonā	4 enkuri ar M12 skrūvēm; stiepes izturība vismaz 400 kg saskaņā ar dokumentāciju

Sagatavojiet pamatu bedri un aizsargcaurules elektrisko kabeļu ievilkšanai.

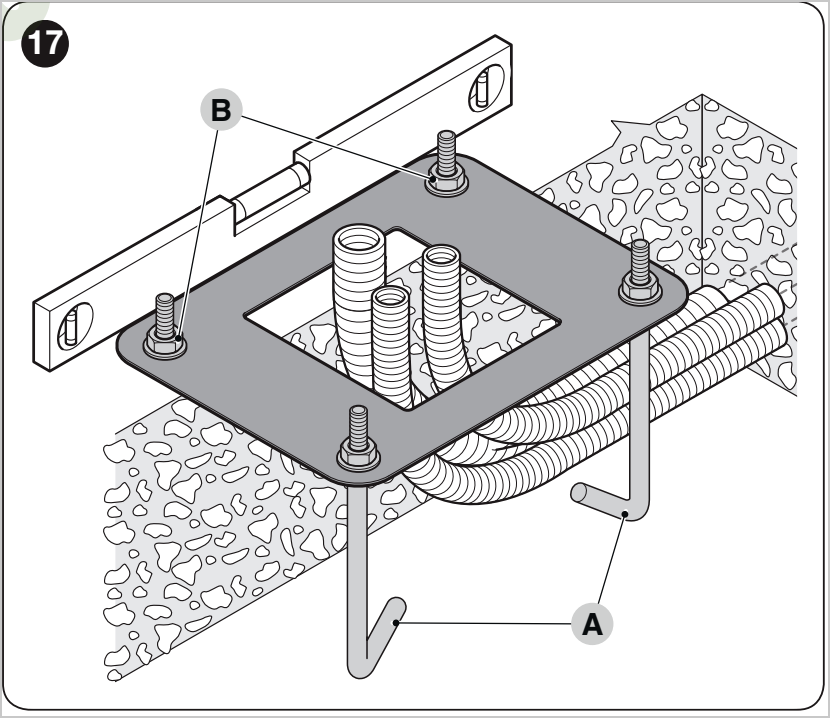

Piestipriniet pamatnei četrus enkurāķus. Uz katra āķa abās pamatnes pusēs — augšā un apakšā — uzlieciet uzgriezni un paplāksni.
Pārbaudiet kabeļu aizsargcauruļu novietojumu pamatnes centrālajā atverē.

Pamatnei jābūt horizontālai; kabeļu aizsargcaurules izvadiet caur tās centrālo atveri.

Svarīgi: Katra enkurāķa apakšējo uzgriezni pievelciet līdz vītnes galam.

Ielejiet betonu un ievietojiet pamatni, pirms tas sāk sacietēt.
Novietojiet pamatni vienā līmenī ar virsmu, paralēli topošajam barjeras stienim un pilnīgi horizontāli.
Pagaidiet, līdz betons pilnībā sacietē. Rokasgrāmatā norādīts, ka tas parasti aizņem aptuveni divas nedēļas.
Noņemiet enkurāķu četrus augšējos uzgriežņus un paplāksnes.

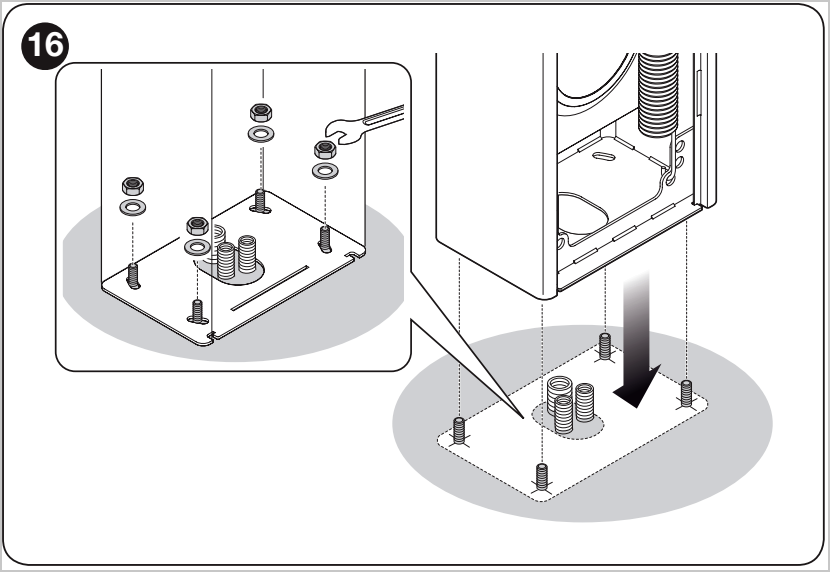

Atveriet korpusu, uzlieciet to uz enkurāķiem un nostipriniet ar noņemtajiem uzgriežņiem un paplāksnēm.

Pēc pamata sacietēšanas korpusu uzliek uz četriem stiprinājuma punktiem un nostiprina ar uzgriežņiem un paplāksnēm.

Pamatne no cita materiāla, nevis armēta betona: Pārbaudiet tās viendabīgumu un nestspēju. Saskaņā ar rokasgrāmatu četriem stiprinājuma punktiem droši jāiztur aptuveni 1 000 kg slodze. Konkrētais enkura veids montētājam jāizvēlas atbilstoši pamatnes materiālam.

NICE WIDE vadības bloka pieslēgšana

WIDE vadības blokam ir atsevišķas spailes piederumu barošanai, drošības ieejām, vadības ieejām, bākugunij, apgaismojumam un antenai. Neizmantotās NC tipa ieejas atbilstoši pieslēguma shēmai jāsavieno ar kopējo spaili.

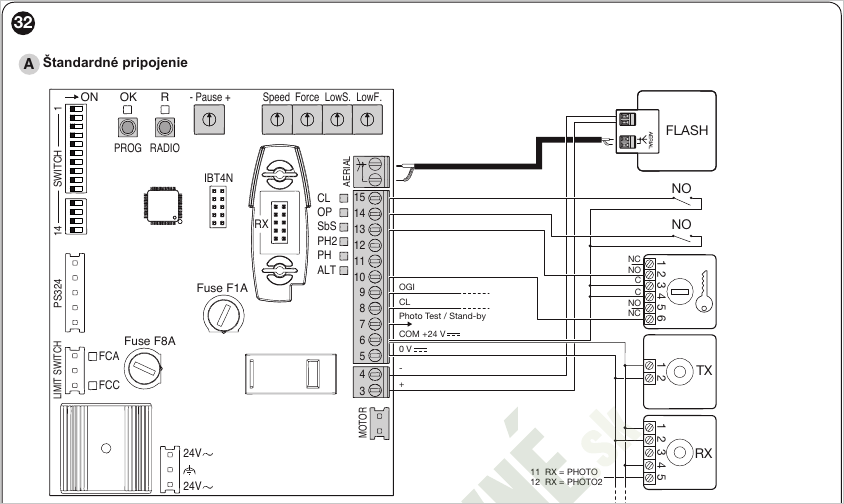

Bākuguns, vadības ieeju un fotopārveidotāju standarta pieslēgums.

Spailes	Nosaukums / tips	Funkcija
3 - 4	LIGHT Izeja	Bākuguns. Darbības laikā tā mirgo: ieslēgta aptuveni 0,5 s un izslēgta 0,5 s.
5	SERVICES 24 V DC	Piederumu barošana: 24 V DC, maksimāli 200 mA.
6 - 8	CL Izeja	Apgaismojums vai luksofora izeja atkarībā no iestatījuma. Standarta iestatījumā tā ieslēdzas manevra sākumā un izslēdzas aptuveni 60 s pēc tā beigām.
6 - 9	OGI Izeja	Atvērtas barjeras indikators vai luksofora izeja atkarībā no iestatījuma. Standarta iestatījumā indikators nedeg, kad barjera ir aizvērta, deg, kad tā ir atvērta, un mirgo kustības laikā.
6 - 10	STOP NC ieeja	Drošības ierīce bloķē vai nekavējoties aptur manevru.
6 - 11	PHOTO NC ieeja	Fotopārveidotāji aizvēršanai. Aktivizēšanās aizvēršanas laikā izraisa apstāšanos vai kustības virziena maiņu atkarībā no iestatījuma.
6 - 12	PHOTO 2 NC ieeja	Fotoelementi atvēršanai. Aktivizācija atvēršanas laikā izraisa apstāšanos vai reversu atbilstoši iestatījumam.
6 - 13	SbS NO ieeja	Impulsa komanda. Standarta secība ir Open - Stop - Close - Stop.
6 - 14	OPEN NO ieeja	Atvēršanas komanda. Secība Open - Stop - Open - Stop.
6 - 15	CLOSE NO ieeja	Aizvēršanas komanda. Secība Close - Stop - Close - Stop.
7	24 V / Photo test / Stand-by 24 V DC	Palīgnapgāde 24 V DC, maksimāli 200 mA. Atkarībā no izvēlētā režīma to izmanto fotoelementu pārbaudei vai gaidstāves funkcijai.
AERIAL	Antena Ieeja	Uztvērēja antenas pieslēgums, pretestība 50 Ω, RG58 kabelis.

Strēles un gala pozīciju iestatīšana

Pirms programmēšanas strēlei jābūt pareizi mehāniski uzstādītai un līdzsvarotai, un vadības blokam jāzina kustības virziens un gala pozīcijas. Barjera izmanto gala slēdžus, kas apzīmēti ar FCA un FCC.

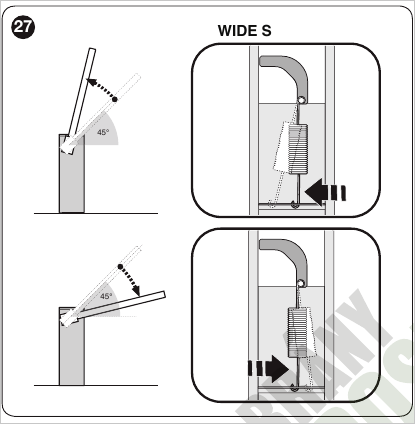

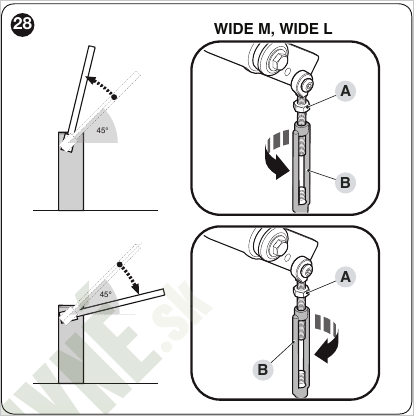

Strēles līdzsvarošana

WIDE S līdzsvarošanas mehānisms.

WIDE M un WIDE L līdzsvarošanas mehānisms.

Atbloķējiet piedziņu un novietojiet strēli aptuveni 45° pozīcijā.
Pārbaudiet, vai strēle paliek nekustīga. Ja strēle ceļas, samaziniet atsperes iedarbību; ja tā nolaižas, palieliniet atsperes iedarbību atbilstoši konkrētā modeļa mehānismam.
Atkārtojiet pārbaudi aptuveni 20° un 70° pozīcijā. Strēle nedrīkst pati strauji pacelties vai nolaisties.

Gala slēdžu pārbaude

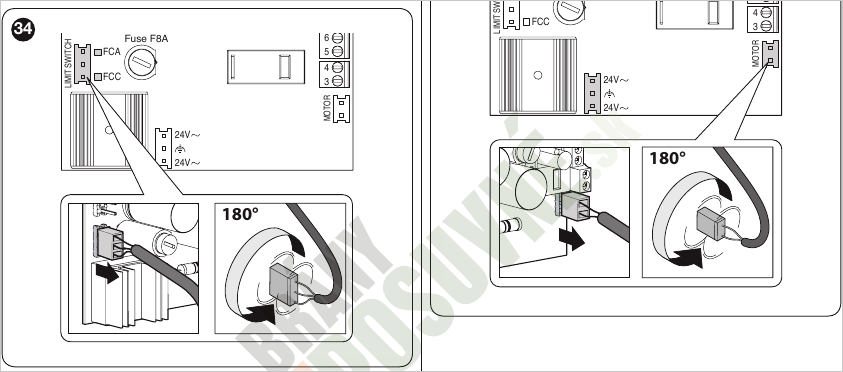

Ja FCA/FCC LED indikāciju secība vai strēles kustības virziens nav pareizs, pēc barošanas atvienošanas attiecīgo savienotāju pagrieziet par 180°.

Atbloķējiet piedziņu un manuāli pārvietojiet strēli aizvērtā pozīcijā.
Aizvērtā pozīcijā FCC jābūt izslēgtam un FCA jābūt ieslēgtam.
Manuāli pārvietojiet strēli atvērtā pozīcijā.
Atvērtā pozīcijā FCA jābūt izslēgtam un FCC jābūt ieslēgtam.
Novietojiet strēli aptuveni 45° pozīcijā un atkal nobloķējiet piedziņu.

Palēnināšanas gala slēdzim jānostrādā aptuveni 20° pirms mehāniskā atdura. Ja nepieciešams koriģēt precīzu palēnināšanas sākuma punktu, noregulējiet gala slēdžu izciļņus.

Kustības virziena pārbaude

Iestatiet visus programmēšanas mikroslēdžus pozīcijā OFF.
Novietojiet strēli aptuveni 45° pozīcijā.
Īsi padodiet impulsu OPEN ieejā.
Strēlei jāsāk atvērties. Ja tā kustas pretējā virzienā, pagrieziet motora savienotāju par 180° un atkārtojiet pārbaudi.

NICE WIDE barjeras programmēšana

NICE WIDE programmēšana nenotiek tāpat kā Robus piedziņām, izmantojot programmēšanas līmeņus L1 līdz L8. Pamata iestatīšanu veic, izmantojot potenciometrus A līdz E,, mikroslēdžus 1 līdz 14 un pogas PROG un RADIO uz vadības bloka.

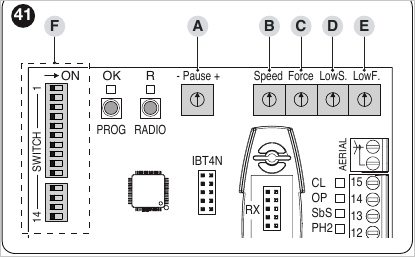

Vadības elementi uz vadības plates.

Potenciometri A līdz E

Elements	Iestatījums
A – Pause	Pauzes laiks starp atvēršanas beigām un automātiskās aizvēršanas sākumu. Izmanto tikai automātiskajā režīmā.
B – Speed	Maksimālais strēles kustības ātrums no kustības sākuma līdz palēnināšanas punktam.
C – Force	Šķēršļa noteikšanas jutība no kustības sākuma līdz palēnināšanas punktam. Aktivizējoties kustības virziens tiek mainīts.
D – Low Speed	Strēles ātrums palēninātajā kustības posmā no gala slēdža līdz gala pozīcijai.
E – Low Force	Šķēršļa noteikšanas jutība palēninātajā kustības posmā.

Potenciometru vērtības iestata, kad mikroslēdži 13 un 14 ir pozīcijā OFF. Pēc regulēšanas iestatījumi tiek saglabāti, pārslēdzot mikroslēdžus 13 un 14 atpakaļ pozīcijā ON.

ALT ieejas un mehānisko atduru nolasīšana

Novietojiet strēli aptuveni gājiena vidū.
Pārslēdziet mikroslēdžus 13 un 14 pozīcijā OFF.
Nospiediet un aptuveni 3 sekundes turiet nospiestu pogu PROG.
Vadības bloks nolasa ALT/STOP ieejas stāvokli un sāk secību: pilnīga aizvēršana – pilnīga atvēršana – pilnīga aizvēršana.
Ja pēc programmēšanas tika mainīts gala slēdžu izciļņu novietojums, mehānisko atduru nolasīšana jāatkārto.
Pēc kustības pārbaudes ar potenciometriem iestatiet ātrumu, spēku un palēninājumu.
Pēc iestatīšanas pabeigšanas pārslēdziet mikroslēdžus 13 un 14 pozīcijā ON.

Pēc veiksmīgas nolasīšanas OK LED indikators mirgo zaļā krāsā aptuveni reizi sekundē. Ja parastas darbības laikā tiek mainīts mikroslēdža vai potenciometra iestatījums, vadības bloks turpina izmantot iepriekš saglabātās vērtības, un OK LED indikators brīdina ar oranžu mirgošanu.

Programmēšanas mikroslēdži 1 līdz 14

Mikroslēdzis / pozīcija	Funkcija
1 - 2 OFF - OFF	Manuālais režīms. Kustība notiek tikai tad, kad komanda ir aktīva.
1 - 2 ON - OFF	Pusautomātiskais režīms. Ar vienu komandu tiek izpildīts viss atvēršanas vai aizvēršanas cikls.
1 - 2 OFF - ON	Automātiskais režīms. Komanda atver barjeru, un pēc iestatītā pauzes laika barjera automātiski aizveras.
1 - 2 ON - ON	Automātiskais režīms ar funkciju “vienmēr aizvērt”. Pēc strāvas padeves pārtraukuma barjera sāk aizvērties, ja tā palikusi atvērta.
3 IESLĒGTS	Dzīvojamās ēkas režīms. Atvēršanas laikā papildu SbS vai OPEN komandas tiek ignorētas, līdz barjera ir pilnībā atvērta. Aizvēršanas laikā nākamā komanda aptur kustību un atver barjeru.
3 IZSLĒGTS	Dzīvojamās ēkas funkcija ir izslēgta.
4 IESLĒGTS	Pakāpeniskā komanda darbojas ciklā Atvērt - Aizvērt - Atvērt - Aizvērt.
4 IZSLĒGTS	Pakāpeniskā komanda darbojas ciklā Atvērt - Apturēt - Aizvērt - Apturēt.
5 IESLĒGTS	Iepriekšēja mirgošana. Bākuguns sāk mirgot pirms kustības sākuma — aptuveni 5 s automātiskajā režīmā un 2 s manuālajā režīmā.
5 IZSLĒGTS	Iepriekšējā mirgošana ir izslēgta.
6 IESLĒGTS	Bākuguns deg vai mirgo gan kustības laikā, gan pauzes laikā pirms automātiskas aizvēršanas.
6 IZSLĒGTS	Bākuguns darbojas tikai barjeras kustības laikā.
7 IESLĒGTS	Aizvēršana uzreiz pēc fotocauruļu šķērsošanas. Kad fotocaurules tiek atbrīvotas, barjera aizveras pēc aptuveni 5 s.
7 IZSLĒGTS	Funkcija ir izslēgta.
8 IESLĒGTS	PHOTO ieeja darbojas arī atvēršanas laikā. Pusautomātiskajā vai automātiskajā režīmā pēc fotocauruļu atbrīvošanas atvēršana tiek atsākta.
8 IZSLĒGTS	PHOTO ieeja darbojas tikai aizvēršanas laikā.
9 - 10 IZSLĒGTS - IZSLĒGTS	OGI izeja ir atvērtas barjeras indikators, bet CL izeja ir apgaismojums.
9 - 10 IESLĒGTS - IZSLĒGTS	Vienvirziena luksofors un apgaismojums. OGI darbojas kā zaļā gaisma, bet CL joprojām nodrošina apgaismojumu.
9 - 10 IZSLĒGTS - IESLĒGTS	Divvirzienu luksofors iebraukšanai un izbraukšanai. OGI un CL vada sarkano vai zaļo gaismu atkarībā no virziena un barjeras stāvokļa.
9 - 10 IESLĒGTS - IESLĒGTS	Luksofors, ko var iestatīt, izmantojot Oview. Pēc noklusējuma zaļā gaisma deg, kad barjera ir atvērta, bet sarkanā — kad tā ir aizvērta.
11 IESLĒGTS	Ātra caurbrauktuves atbrīvošana. Paātrinātas atvēršanas vai aizvēršanas laikus iestata, izmantojot Oview.
11 IZSLĒGTS	Ātrā caurbrauktuves atbrīvošana ir izslēgta.
12 IESLĒGTS	Funkciju definē, izmantojot Oview; pēc noklusējuma — fotocauruļu pārbaude. Spaile 7 tiek izmantota kā 24 V izeja fotocauruļu pārbaudei.
12 IZSLĒGTS	Spaile 7 ir pastāvīga 24 V izeja piederumiem.
13 - 14 IZSLĒGTS - IZSLĒGTS	Pārbaudes un iestatīšanas režīms. Ierīce darbojas ar pašreizējām potenciometru vērtībām un ļauj tās iestatīt pārbaužu laikā.
13 - 14 IESLĒGTS - IESLĒGTS	Programmēšanas bloķēšana. Saglabā un bloķē potenciometru un mikroslēdžu vērtības.
13 - 14 IESLĒGTS - IZSLĒGTS vai IZSLĒGTS - IESLĒGTS	Nederīga kombinācija.

Radio uztvērēja izejas

Visiem WIDE S, WIDE M un WIDE L modeļiem ir iebūvēts radio uztvērējs un SM savienotājs OXI saimes uztvērējiem; pašlaik pieejams spraudņa uztvērēja piemērs ir NICE OXIBD. Liela darbības attāluma alternatīva ir NICE OXILR ar LoRa tehnoloģiju, kam nepieciešamas saderīgas NICE ON3ELR tālvadības pultis. Standarta konfigurācijā uztvērēja izejām ir šādas funkcijas:

Uztvērēja izeja	Funkcija
1	SbS — pakāpeniskā komanda
2	STOP
3	OPEN — atvēršana
4	CLOSE — aizvēršana
5	CL — apgaismojuma vai luksofora izeja
6	Radio kanāls 1
7	Radio kanāls 2

NICE WIDE īpašās funkcijas

Funkcija	Apraksts
Funkcija “Vienmēr aizvērt”	Ja režīms 1–2 ir izvēlēts pozīcijā IESLĒGTS - IESLĒGTS un pēc strāvas padeves atjaunošanas barjera ir atvērta, vadības bloks automātiski sāk aizvēršanu ar iepriekšēju mirgošanu.
Aizvēršana pēc fotocauruļu šķērsošanas	Ja mikroslēdzis 7 ir pozīcijā IESLĒGTS, automātiskajā režīmā pauze tiek saīsināta, un pēc fotocauruļu atbrīvošanas barjera aizveras aptuveni pēc 5 sekundēm.
Luksofors	Mikroslēdži 9 un 10 maina OGI un CL izeju funkcijas. Izejas var darboties kā indikators, apgaismojums, vienvirziena luksofors vai divvirzienu luksofors iebraukšanai un izbraukšanai.
Piespiedu kustība režīmā “dead man”	Ja kāda drošības ierīce bloķē kustību, vadības bloks ļauj veikt piespiedu kustību, turot nospiestu komandu. Šis režīms paredzēts apkopes vai ārkārtas situācijām.
Apkopes signalizācija	Vadības bloks var signalizēt par apkopes nepieciešamību atkarībā no veikto kustības ciklu skaita. Sliekšņa vērtību iestata, izmantojot Oview.

Problēmu novēršana un diagnostika

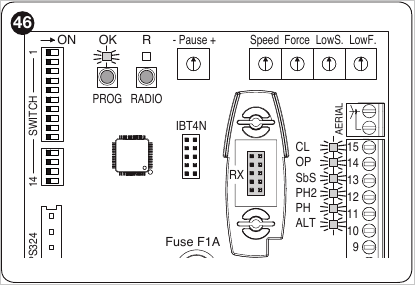

LED OK, R un ieeju indikatoru novietojums uz vadības plates.

Pamata darbības traucējumi

Problēma	Cēlonis un pārbaude
Tālvadības pults nevada barjeru, un tās LED indikators neiedegas.	Cēlonis: Tālvadības pults baterija ir izlādējusies. Pārbaude: Pārbaudiet un nomainiet tālvadības pults bateriju.
Tālvadības pults LED indikators deg, bet barjera nereaģē.	Cēlonis: Tālvadības pults nav reģistrēta uztvērējā. Pārbaude: Pārbaudiet tālvadības pults reģistrāciju, skatiet atsevišķo rakstu par tālvadības pulšu sapārošanu.
Barjera nereaģē ne uz vienu komandu.	Cēlonis: Nav barošanas vai ir bojāts drošinātājs. Pārbaude: Pārbaudiet elektrotīkla barošanu un drošinātājus F1 un F2.
Barjera neuzsāk kustību, un bākuguns nemirgo.	Cēlonis: Vadības bloks nesaņem komandu. Pārbaude: Pārbaudiet SbS ieejas LED indikatoru vai uztvērēja indikāciju. Saņemot radio komandu, LED OK indikatoram divreiz ātri jānomirgo.
Barjera sāk kustību un pēc tam maina virzienu.	Cēlonis: Pārāk zema spēka iestatījuma vērtība vai nepareizi līdzsvarota svira. Pārbaude: Pārbaudiet sviras līdzsvarojumu un potenciometru Force un Low Force iestatījumus.
Barjera kustas lēni vai neuzsāk kustību no gala stāvokļa.	Cēlonis: Vadības bloks nav pareizi nolasījis gala stāvokļus. Pārbaude: Pārbaudiet gala slēdžus un atkārtojiet gala atduru nolasīšanu.
Barjera kustas pretējā virzienā.	Cēlonis: Motors pieslēgts pretējā polaritātē. Pārbaude: Pārbaudiet kustības virzienu un motora savienotāju.

Diagnostika, izmantojot LED OK indikatora mirgošanu

LED OK indikatora mirgošana	Nozīme un pārbaude
Nedeg	Vadības bloka darbības traucējums vai nav barošanas. Pārbaude: Pārbaudiet barošanu un drošinātājus.
Deg nepārtraukti	Nopietna vadības bloka kļūme. Pārbaude: Mēģiniet atvienot barošanu un ieslēgt to no jauna; ja problēma saglabājas, pārbaudiet vadības bloku.
Mirgo 1 reizi sekundē	Normāls stāvoklis. Pārbaude: Vadības bloks darbojas pareizi.
2 ātri mirgojumi un pauze	Fotodrošības sensora nostrāde. Pārbaude: Pārbaudiet PHOTO un PHOTO 2 ieejas un barjeras kustības zonu.
3 ātri mirgojumi un pauze	Šķēršļa noteikšanas nostrāde starp gala slēdžiem. Pārbaude: Pārbaudiet sviras līdzsvarojumu un spēka iestatījumu.
4 ātri mirgojumi un pauze	ALT/STOP ieejas nostrāde. Pārbaude: Pārbaudiet STOP ķēdi un pievienotās drošības ierīces.
5 ātri mirgojumi un pauze	Motora vadības aparatūras problēma. Pārbaude: Uzgaidiet aptuveni 30 s, izmēģiniet jaunu komandu un, ja nepieciešams, atvienojiet un no jauna pievienojiet barošanu.
6 ātri mirgojumi un pauze	Pārsniegta temperatūras robežvērtība. Pārbaude: Uzgaidiet, līdz vadības bloks atdziest.

Ieeju kontroles LED indikatori

LED	Stāvokļa nozīme
STOP	Nedeg: STOP ieeja ir aktīva vai ķēde ir pārtraukta. Deg: STOP ieejas normāls stāvoklis.
PH	Nedeg: Nostrādājis PHOTO fotodrošības sensors. Deg: PHOTO ieejas normāls stāvoklis.
PH2	Nedeg: Nostrādājis PHOTO 2 fotodrošības sensors. Deg: PHOTO 2 ieejas normāls stāvoklis.
SbS	Nedeg: Pakāpeniskās komandas ieeja nav aktīva. Deg: SbS ieeja ir aktīva.
OP	Nedeg: OPEN ieeja nav aktīva. Deg: OPEN ieeja ir aktīva.
CL	Nedeg: CLOSE ieeja nav aktīva. Deg: CLOSE ieeja ir aktīva.
FCA	Nedeg: Atvēršanas gala slēdzis ir nospiests, svira ir atvērta. Deg: Svira nav sasniegusi atvēršanas gala slēdzi.
FCC	Nedeg: Aizvēršanas gala slēdzis ir nospiests, svira ir aizvērta. Deg: Svira nav sasniegusi aizvēršanas gala slēdzi.

NICE WIDE barjeras kalpošanas ilgums

NICE WIDE barjeru rokasgrāmatā norādīts, ka paredzamais kalpošanas ilgums ir līdz 500 000 darba ciklu. Faktiskais kalpošanas ilgums ir atkarīgs no lietošanas apstākļiem, sviras garuma, uz sviras uzstādītajiem piederumiem un no tā, cik bieži drošības ierīces pārtrauc ciklu.

Faktors	S	M	L
Putekļaina vai smilšaina vide	10 %	10 %	10 %
Sāļa vide	10 %	10 %	10 %
Alumīnija margu aizsargs uz strēles	5 %	5 %	5 %
Mobilais strēles balsts	-	15 %	15 %
Apkārtējās vides temperatūra virs 40 °C vai zem 0 °C	5 %	5 %	5 %
Kustību pārtraucis fotoelements	10 %	15 %	15 %
Kustību pārtraucis STOP ieejas signāls	10 %	15 %	15 %
Ātruma trimmeris iestatīts virs 50 %	10 %	10 %	15 %
Spēka trimmeris iestatīts virs 50 %	5 %	10 %	10 %

Procenti summējas. Jo augstāks ir iegūtais slodzes rādītājs, jo mazāks ir paredzamais darba ciklu skaits. Pie aptuveni 30 % slodzes rādītāja paredzamais kalpošanas laiks ir ap 200 000 ciklu.

Rezerves akumulators, fotoelementi un gaismas

Barjeru WIDE S, WIDE M un WIDE L rezerves barošanai paredzēts NICE PS324 ar iebūvētu uzlādes funkciju. Tas nodrošina avārijas darbību elektroapgādes pārtraukuma gadījumā; kustību skaits ir atkarīgs no akumulatora stāvokļa un sistēmas slodzes.

Drošības fotoelementus pievieno PHOTO un PHOTO 2 ieejām. Standarta iestatījumā PHOTO ieeja darbojas aizvēršanas laikā; ja aktivizēts mikroslēdzis 8, tā var darboties arī atvēršanas laikā. Ja mikroslēdzis 12 ir pozīcijā ON, 7. spaile tiek izmantota fotoelementu testēšanai.

Brīdinājuma bākuguni pievieno LIGHT izejai. CL un OGI izejas atkarībā no mikroslēdžu 9 un 10 iestatījuma var izmantot apgaismojumam, atvērtas barjeras indikatora lampiņai vai luksofora vadībai. Vienas indikatora lampiņas vai luksofora izejas jauda ir ne vairāk kā 10 W.

Saderīgi strēles apgaismojuma komplekti: WIDE S un WIDE M modeļiem NICE XBA4; WIDE L modelim NICE XBA6 vai NICE XBA18 atkarībā no sistēmas garuma. Pēc uzstādīšanas vēlreiz pārbaudiet strēles līdzsvarojumu.

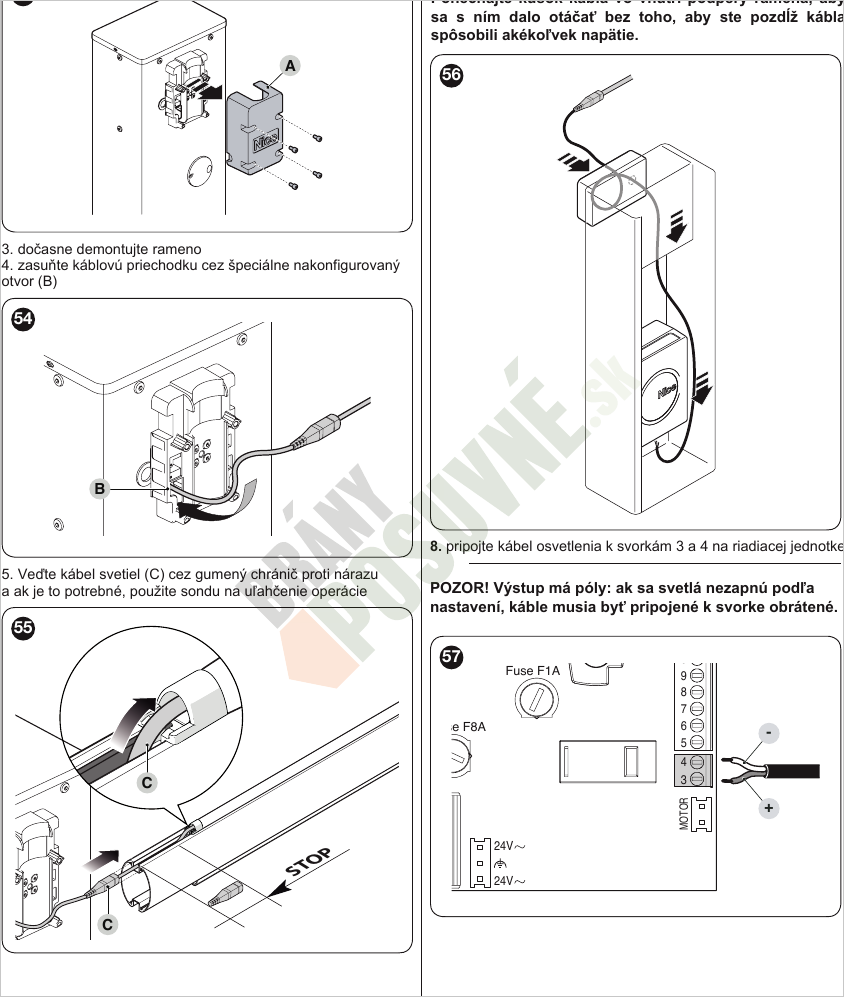

Kabeļa izvilkšana caur turētāju un strēli. Pievienojot pie 3. un 4. spailes, ievērojiet polaritāti.

NICE WIDE barjeras manuāla atbloķēšana

Elektroapgādes pārtraukuma vai apkopes darbu gadījumā barjeru var atbloķēt ar atslēgu un strēli pārvietot manuāli.

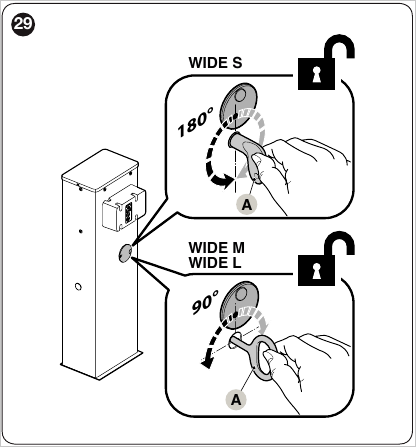

WIDE S atbloķē, pagriežot atslēgu par 180°; WIDE M un WIDE L — par 90°.

Atbīdiet slēdzenes vāciņu.
Ievietojiet atbloķēšanas atslēgu.
WIDE S pagrieziet atslēgu par 180°, bet WIDE M un WIDE L — par 90°.
Manuāli pārvietojiet strēli vajadzīgajā pozīcijā.
Lai bloķētu, pagrieziet atslēgu atpakaļ, izņemiet to un aizveriet slēdzenes vāciņu.

Pasūtījumi un tehniskās konsultācijas

Jautājiet par pieslēgšanu vai sistēmas izvēli

Ja neatradāt meklēto informāciju, rakstiet mums uz [email protected]. Palīdzēsim izvēlēties barjeru, strēli, atsperi, drošības elementus un piederumus.

Sistēmas izvēlei nepieciešamā informācija

brīvo caurbrauktuves platumu un nepieciešamo strēles garumu,
paredzamo ciklu skaitu stundā,
uz strēles uzstādāmo papildaprīkojumu: gaismas, aizsarggumiju, margu aizsargu vai mobilo balstu,
vēlamo vadības veidu un drošības elementus.

Tehnisks brīdinājums: Elektriskais pieslēgums, spēka iestatīšana un drošības elementu pārbaude jāveic kvalificētai personai atbilstoši konkrētajai instalācijai un spēkā esošajiem noteikumiem.

Atpakaļ uz tehniskā satura sākumu

Drukāt lapu
