Produkta apraksts Piedziņas komplekts bīdāmajiem vārtiem līdz 800 kg CAME BXV08AGS, 801MS-0210 (D)

CAME BXV08AGS piedziņa ir paredzēta bīdāmiem vārtiem ar svaru līdz 800 kg un vārtu vērtnes garumu līdz 20 m. Tai ir elektromehānisks apturēšanas slēdzis. Piedziņa ir neatgriezeniska. Detalizēti tehniskie parametri ». Lejupielādēt rokasgrāmatu ».

CAME BXV08AGS ar vadības plati ZN7 ir bīdāmo vārtu piedziņa ar 24 V līdzstrāvas motoru un mehāniskiem gala slēdžiem. Tīkla barošanas spriegums ir 230 V maiņstrāva. Tā paredzēta vārtu vērtnei, kas sver līdz 800 kg un ir līdz 20 m gara. Vārtu svaru, garumu un pretestību izvērtējiet kopā; lielāka jauda neaizstāj vieglu manuālu kustību.

Uzstādīšana, pieslēgšana elektrotīklam un nodošana ekspluatācijā jāveic kvalificētam tehniķim. Pirms jebkādu darbu veikšanas atvienojiet elektrotīklu un visas iespējamās baterijas. Fotoelementi un enkoders neaizstāj stingros atdures elementus, bīstamo zonu aizsardzību un spēka pārbaudi uz uzstādītiem vārtiem.

Pirms uzstādīšanas pārbaudiet piedziņas marķējumu, ZN7 plati, H1 versiju un tās izvēlni. Tālāk norādītie tehniskie dati un pieslēgumi attiecas uz aprakstīto komplektāciju. Tālāk norādītie iestatījumi attiecas uz komplektāciju ar F28 = 60–100 %, F8 = 1/2 un U3 = 0/1. Ja platei ir citas vērtības vai savienotāji, izmantojiet konkrētajai komplektācijai paredzēto instrukciju; šie trīs parametri paši par sevi nenosaka visu programmaparatūru.

Ātrā navigācija
BXV08AGS komplekts	Piederumi
Uzstādīšana	Kabeļu pievienošana
Manuāla atbloķēšana	Vadības plates orientācija
Spailes un barošana	Fotoelementi un pārbaude
Pirmā palaišana	Gājiena iestatīšana
Programmēšana	Tālvadības pultis
Atiestatīšana un atmiņa	Diagnostika
Apkope	Tehniskie parametri
Uzstādīšanas instrukcija PDF formātā

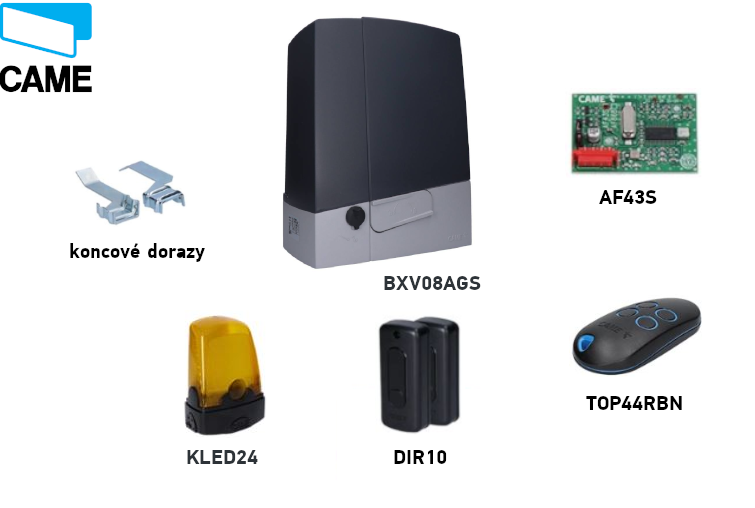

CAME BXV08AGS komplekts

Abos komplektos ietilpst piedziņa, vadības bloks, fotoelementi, radio uztvērējs un bākuguns. Pirms pieslēgšanas pārbaudiet faktiski piegādāto piederumu marķējumu. Papildu elementus, jo īpaši zobstieni un vietējās vadības ierīces, izvēlieties atbilstoši konkrētajiem vārtiem.

Parametrs	CAME BXV08AGS
Komplekts	CAME BXV08AGS, 801MS-0210 (D)
Maksimālais vārtu vērtnes svars	800 kg
Maksimālais vārtu vērtnes garums	20 m
Tīkls / motors	230 V maiņstrāva / 24 V līdzstrāva
Jauda / spēks	400 W / 800 N
Maksimālais ātrums	11 m/min
Motora izvēle A1	3–800 kg
Šīs instrukcijas vadības sistēma	ZN7, displejs un izvēlne

Norāde 18 vai 20 m apzīmē maksimālo vārtu vērtnes garumu, nevis automātiski brīvās caurbraukšanas platumu. A1 izvēle nemaina pašas piedziņas kravnesību.

Piederumi un pieslēgumu piemēri

Tālāk sniegtie piemēri attiecas uz konkrēti norādītajām ierīcēm. Cita tipa ierīcei izmantojiet tās spailes un parametrus; vienāda funkcija vai frekvence pati par sevi neapstiprina saderību.

Elements	Pārbaudīts piemērs / lietojums
Fotoelementi	CAME DIR10, 12/24 V maiņstrāva/līdzstrāva, darbības attālums 10 m; pieslēgums un TS pārbaude.
Bākuguns	CAME KLED24, 24 V maiņstrāva/līdzstrāva, 2 W; izeja 10–E.
Radio uztvērējs	CAME AF43S, AF iespraužamā karte, 433,92 MHz; kodējumu pārbaudiet kopā ar U4.
Tālvadības pults	CAME TOP-432EE, fiksēts kods, 433,92 MHz; piemērs atbilstošam uztvērējam.
Zobstienis	Zobstieņi, modulis 4; atstarpe un stiprinājums.
Vietējā vadība	Slēdži, pogas un karšu lasītāji; NO komandas un NC drošības kontakti atbilstoši spaiļu shēmai.

Piedziņas uzstādīšana

Kad piedziņa ir atbloķēta, vārtiem visā gājiena garumā jāpārvietojas viegli, bez slīpuma, bojātiem riteņiem vai riska, ka tie izlec no vadotnes. Pārbaudiet stingros mehāniskos atdures elementus gan atvērtā, gan aizvērtā stāvoklī, pamatnes stabilitāti un to zonu aizsardzību, kur vārtu vērtne var kādu saspiest. Piedziņas zonā nedrīkst uzkrāties ūdens, un uz to nedrīkst tieši vērst ūdens strūklu. Ja bīdāmajā vārtu vērtnē ir iebūvēti vārtiņi gājējiem, motorizētai kustībai jābūt iespējamai tikai pēc to drošas aizvēršanas.

Pamats un enkurošanas plāksne

Uzstādīšanas piemēra pamata izrakuma izmēri ir 400 × 240 mm, dziļums 800 mm. Pielāgojiet pamata izmērus gruntij un konkrētajiem vārtiem. Veidņiem jābūt 50 mm virs zemes līmeņa; izmantojiet armatūru un M12 enkurus. Piedziņas barošanas kabeļa ievilkšanai ieteicama Ø 40 mm aizsargcaurule, piederumiem — Ø 25 mm, bet iespējamajai atbloķēšanas trosītei — Ø 20 mm.

BXV pamata un aizsargcauruļu izvietojuma piemērs

Veidņi 50 mm virs zemes līmeņa un betona pamata armatūra

Novietojiet enkurošanas plāksni horizontāli, izvadiet kabeļus caur tās atverēm un atstājiet enkuru vītņotās daļas virs virsmas. Ļaujiet betonam sacietēt vismaz 24 stundas. Nosakiet plāksnes novietojumu attiecībā pret zobstieni pēc attēla: 95 mm horizontālais attālums un 106 mm augstums attiecas uz griezumā iezīmētajām virsmām. Nejauciet tos ar pamata izmēriem.

Enkurošanas plāksne, atveres un M12 stiprinājumi

Enkurošanas plāksnes novietojums attiecībā pret BXV zobstieni

Uzstādīšana un augstuma regulēšana

Noņemiet vāku un uzstādiet piedziņu uz plāksnes. Kabeļiem jāiziet caur korpusa apakšu un pareizi uzstādītajām kabeļu ievadēm. Regulēšanas laikā paceliet piedziņu ar vītņotajām kājiņām par 5–10 mm, lai paliktu rezerve zobrata sazobes regulēšanai.

BXV kabeļa ievads un augstuma regulēšana

Zobstienis un sazobes atstarpe

Atbloķējiet piedziņu un piestipriniet zobstieni, vienlaikus manuāli pārvietojot vārtu vērtni. Savienojot detaļas, zem savienojuma izmantojiet zobstieņa palīgposmu, lai zobi vienmērīgi turpinātos cits aiz cita. Pēc uzstādīšanas noregulējiet piedziņas vertikālo un horizontālo stāvokli.

Atstājiet 1–2 mm atstarpi starp zobrata līsti un zobratu. Vārtu svars nedrīkst balstīties uz piedziņu. Ar rokām pārbaudiet visu gājiena ceļu, zobratu sazobi un līstes savienojumus, un tikai pēc tam pievelciet enkuru uzgriežņus un paplāksnes.

1–2 mm atstarpe un BXV sazobes regulēšana

Mehāniskie gala slēdži

Ar rokām pārvietojiet vārtu vērtni atvērtā stāvoklī. Piestipriniet atvēršanas slēdža izciļņa atduri pie zobrata līstes tā, lai tās uzbrauktuve droši pārslēgtu atsperes mikroslēdzi. Tādā pašā veidā noregulējiet aizvēršanas atduri. Droši nostipriniet atdures; vārtu mehāniskajai gala atdurei un piedziņas slēdža atdurei ir dažādi uzdevumi.

Attēlotajā komplektācijā gala stāvoklī atstājiet aptuveni 20 mm pirms stingrās atdures. Pārbaudiet apstāšanās ceļu pie faktiskā ātruma un slodzes.

Mehāniskā slēdža atdure atvēršanas brīdī

Mehāniskā slēdža atdure aizvēršanas brīdī

Kabeļu instalācija

Pieslēgums	Kabelis / nosacījums
230 V maiņstrāvas tīkls, L/N/PE	3G × 1,5 mm² līdz 20 m; 3G × 2,5 mm² pie 20–30 m.
Vadības ierīces	Vadu skaits atbilstoši vadības veidam; norādītajiem īsajiem posmiem šķērsgriezums 0,5 mm².
DIR10 fotoelementi	TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Jānodrošina TX savienojums un NC kontakts.
Antena	RG58, ne vairāk kā 10 m; ieteicamais garums līdz 5 m.
RSE / CRP	UTP CAT 5; atsevišķs seriālais savienojums, nevis motora barošanai.

Vadu skaitam jāatbilst visai izvēlētajai shēmai. Ja vadu trase ir garāka, ir paralēli pieslēgtas slodzes vai izmantoti citi piederumi, tehniķim jāaprēķina šķērsgriezums atbilstoši strāvai un sprieguma kritumam. Aizsargājiet kabeļus no bojājumiem un saskares ar motoru vai transformatoru; tīkla barošanas kabeli un zemsprieguma ķēdes izvietojiet atbilstoši nodalītas.

Manuāla atbloķēšana strāvas padeves pārtraukuma gadījumā

Pirms manuālas pārvietošanas atvienojiet barošanu un nostipriniet vārtu vērtni. Bojātu vai nesabalansētu vārtu atbloķēšana var izraisīt nekontrolētu kustību.

Ievietojiet atslēgu slēdzenē un pagrieziet to attēlā norādītās bultiņas virzienā.
Pavelciet un atveriet atbloķēšanas sviru, kā parādīts attēlā.
Manuāli pārvietojiet vārtus kontrolēti, pārliecinoties, ka to kustības zonā neatrodas cilvēki.
Lai atkal nofiksētu, novietojiet sviru sākotnējā stāvoklī un aizslēdziet mehānismu. Pirms vadības komandas došanas pārliecinieties, ka piedziņa ir bloķēta.

BXV manuāla atbloķēšana un atkārtota nofiksēšana

ZN7 vadības plates orientācija

ZN7 ir displejs un pogas ESC, bultiņu pogas un ENTER. Iestatījumus, laikus un lietotājus pārvalda izvēlnē. AF, Memory Roll, R700/R800, RSE un RIOCN8WS savienotājiem ir atšķirīgi uzdevumi; ievietojiet vai izņemiet karti tikai tad, kad atvienots gan elektrotīkls, gan akumulatori.

ZN7 vadības plates displejs, spailes un savienotāji

Attēla numurs	Elements
1 / 2 / 3	Motors / enkoders / gala slēdži
4 / 5 / 6	Vadības komandas un drošības ierīces / antena / AF
7 / 8 / 9 / 10	Memory Roll / R700 vai R800 / RSE / RIOCN8WS
11 / 12	Displejs / programmēšanas pogas
13 / 14 / 15	A–B–GND seriālais savienojums / A–B tastatūra / S1–GND transponderis
16 / 17 / 18	GSM modulis / RGP1 / piederumi un apgaismojums
19 / 20 / 21 / 22	Piederumu drošinātājs / plates ieeja / tīkla drošinātājs / tīkla barošanas pievads

ZN7 spailes un barošana

Spailes	Lietojums / spriegums / polaritāte
L / N / PE	230 V maiņstrāvas tīkls, 50/60 Hz BXV08AGS. PE ir aizsargvads; maiņstrāvai nav +/− polaritātes.
10 / 11	Piederumi: parasti 24 V maiņstrāva, darbībai ar akumulatoru 24 V līdzstrāva, kopējais patēriņš ne vairāk kā 40 W. Līdzstrāvas gadījumā 10 = plus (+), 11 = mīnuss (−); maiņstrāvai polaritātes nav.
10 / E	Bākuguns vai cikla apgaismojums, 24 V maiņstrāva/līdzstrāva, maks. 25 W. Līdzstrāvas gadījumā 10 ir kopējais pozitīvais pols, E ir komutējamā izeja.
10 / 5	Vārtu stāvokļa signalizācija, 24 V maiņstrāva/līdzstrāva, maks. 3 W. Līdzstrāvas gadījumā 10 ir kopējais pozitīvais pols, 5 ir komutējamā izeja; nav paredzēts nepārtrauktai barošanai.
24 / 0	Iekšējais plates barošanas pievads no barošanas bloka; nesavienot kā piederumu izeju vai ārēju akumulatoru ieeju.
M / N	24 V līdzstrāvas motors; saglabājiet pareizās komplektācijas savienojumu. Nav paredzēts 230 V barošanas pievadam.
+ / E / −	Enkoderis: barošana +/− un signāls E; nav universāla piederumu izeja.
F / FA, F / FC	F ir kopējais kontakts, FA – atvēršanai, FC – aizvēršanai; NC gala kontakti bez polaritātes.
A / B / GND – RSE	Seriālais interfeiss ar RSE karti; nejaukt ar tastatūras A/B spailēm.

ZN7 piederumu barošanas izeja, 10 (+) un 11 (−) līdzstrāvas gadījumā

Vadības komandas un drošības kontakti

Spailes	Kontakts / darbība
1–2	NC STOP; aktivizējiet F1 = ON, ja ir pievienots. Rūpnīcas iestatījums F1 = OFF. Bez polaritātes.
2–7	NO vadības komanda; darbību izvēlas ar F7. Bezpotenciāla kontakts bez polaritātes.
2–3P	NO daļēja vai pilnīga atvēršana atbilstoši F8. Bezpotenciāla kontakts bez polaritātes.
2–CX / 2–CY	NC drošības ieejas; konfigurējiet F2/F3. Bez polaritātes.
10 / TS	Pārbaudīta fotoelementu barošanas ķēde saskaņā ar shēmu; neaktivizējiet F5, pirms nav izveidots pareizs savienojums.
A–B / R800	Kodu tastatūra ar dekodēšanas karti R800, F14 = 1.
S1–GND / R700	Transponders vai lasītājs ar R700, F14 = 0.
Antena / AF	RG58 un pareizas frekvences/kodējuma spraužamā radio karte.

STOP, komandas, lasītājs un tastatūra pie ZN7

Bākuguns un stāvokļa indikācija

KLED24, 24 V AC/DC un 2 W, pieslēdziet pie 10–E; bākugunij iestatiet F18 = 0. KLED24 barošanas pieslēguma vietas nav atsevišķi marķētas ar +/−. Maiņstrāvas gadījumā līdzstrāvas polaritāti neņem vērā; līdzstrāvas gadījumā 10 ir plates pozitīvais kopējais izvads. Nepievienojiet 230 V bākuguni šai 24 V izejai.

Izeja 10–5 paredzēta nelielai stāvokļa indikācijai, maks. 3 W, ar iestatījumu F10. Cikliskās gaismas režīmam F18 = 1 nepieciešams automātiskās aizvēršanas laiks; gaisma deg no atvēršanas līdz pilnīgai aizvēršanai, ieskaitot gaidīšanas laiku.

Gaisma, bākuguns un stāvokļa indikācija pie ZN7

Fotoelementi un drošības pārbaude

CAME DIR10 sastāv no raidītāja TX un uztvērēja RX, kuru darbības attālums ir 10 m. Iestatiet uztvērēja džemperi uz 24 V. Pāra strāvas patēriņš ir 60 mA pie 24 V AC. RX barošanas spailes ir marķētas 10 (+), 2 (−); TX ir spailes TX un 2; ražotājs šajā shēmā tām nav norādījis atsevišķu +/− marķējumu. Maiņstrāvas barošanas gadījumā līdzstrāvas polaritāti neņem vērā. TX izvads ir sinhronizācijas daļa; savienojiet RX TX ar TX TX saskaņā ar shēmu un neaizstājiet šo savienojumu ar tiešu pieslēgumu no plates spailes 10.

CAME DIR10 fotoelementu TX un RX spailes

Fotoelementa spaile	Parastais pieslēgums	Pieslēgums ar pārbaudi
RX 10 (+)	Plate 10	Plate 10
RX 2 (−) un RX C	Plate 2	Plate 2
RX TX ↔ TX TX	Savienojiet TX starp uztvērēju un raidītāju	Tas pats savienojums
TX 2	Plate 2	Plate TS
RX NC	Plate CX	Plate CX

C–NC kontakts ir bezpotenciāla drošības kontakts. Tam nav ne plusa, ne mīnusa. Barošanas un kontakta pieslēgumi ir divas atšķirīgas ķēdes. Līdzstrāvas gadījumā 10 ir pozitīvais pols; RX 2 negatīvais izvads šajā konkrētajā shēmā ir savienots ar plates kopējo spaili 2. Nesajauciet spaili 2 ar barošanas spaili 11.

Ja kontakts pieslēgts pie CX, iestatiet F2 = C1. Ja kontakts pieslēgts pie CY, izvēlieties atbilstošo reakciju, izmantojot F3. C1 atver vārtus no jauna aizvēršanas laikā, C2 aizver tos no jauna atvēršanas laikā, C3 aptur un pēc tam automātiski aizver, un tam nepieciešams F19; C4 gaida, līdz šķērslis tiek novākts, un pēc tam atsāk kustību.

Sinhronizētu fotoelementu parastais pieslēgums pie ZN7

Pārbaudes pieslēgums, izmantojot TS

Pārbaudes laikā TX 2 tiek pārvietots uz TS, bet RX 2 un RX C paliek pieslēgti plates spailei 2. TX savienojums starp raidītāju un uztvērēju paliek nemainīgs. Vispirms mainiet pieslēgumu, kamēr barošana ir izslēgta, un tikai pēc tam aktivizējiet pārbaudi.

Iestatiet F5 = 1 CX, 2 CY vai 4 gan CX, gan CY. Ja pārbaude neizdodas, tiek parādīts E4, un piedziņa komandu neizpilda. Funkciju izmanto kopā ar aktīvām drošības ieejām.

Sinhronizētu fotoelementu pieslēgums ar TS pārbaudi pie ZN7

Pēc pieslēgšanas pārbaudiet, kā stars tiek pārtraukts attiecīgās kustības laikā un pēc tam atkal atbrīvots. Nepārtiltojiet drošības ieeju kā pastāvīgu bojājuma novēršanas risinājumu.

Drošības malas

Pieslēdziet NC kontakta malu starp 2 un CX vai CY un izvēlieties C7 — atkārtota atvēršana aizvēršanas laikā, vai C8 — atkārtota aizvēršana atvēršanas laikā. Bezpotenciāla kontaktam nav polaritātes. Pretestības malu nepieslēdziet kā parastu NC kontaktu; tai nepieciešama konkrētajam vadības blokam piemērota saskarne.

ZN7 pirmā palaišana

Pārbaudiet, vai vārti brīvi kustas, vai zobstienis, fiksētie un pārslēdzošie gala slēdži ir stingri nostiprināti, piedziņa ir nobloķēta, pieslēgums ir pareizs un bīstamās zonas ir aizsargātas.
Ieslēdziet barošanu un pārbaudiet displeju. Iestatiet A1 = 3 motoram līdz 800 kg, F54 atbilstoši virzienam un F1 atbilstoši pieslēgtajai STOP pogai.
Iestatiet F2/F3 atbilstoši pieslēgtajām aizsargierīcēm un, ja nepieciešams, F5 pārbaudei. Neizmantotās ieejas atstājiet deaktivizētas. Mācīšanas laikā F11 jābūt iestatītam uz ON.
Veiciet A3 — gājiena apguve.
Iestatiet darbības parametrus un lietotājus, pēc tam pārbaudiet pilnu ciklu, daļēju atvēršanu, katru drošības elementu, bākuguni un darbību pēc elektrotīkla pārtraukuma.

Pirmais parastais manevrs pēc barošanas ieslēgšanas ir atvēršana; pagaidiet, līdz tā ir pabeigta. A3 kalibrācijai ir sava secība. Ja rodas neparasts troksnis, vibrācija vai nepareizs kustības virziens, nekavējoties apturiet, nospiežot ESC/STOP, un novērsiet cēloni.

A3 — automātiska gājiena apguve

Priekšnosacījumi: pareizi iestatīts A1 un F54, iestatīta STOP poga, aktīvs enkoders, pareizi gala slēdži un stingri gala atduri. Ar roku pārvietojiet vārtu vērtni aptuveni līdz pusei un atkal nobloķējiet piedziņu. Telpai jābūt brīvai.

Kalibrēšanas laikā drošības ierīces ir deaktivizētas, izņemot apturēšanu ar ESC pogu. Tehniķim jāuzrauga visa kustība un jānepieļauj cilvēku iekļūšana vārtu kustības zonā.

Nospiediet ENTER, ar bultiņām atlasiet A3 un apstipriniet ar ENTER.
Izvēlieties ON un apstipriniet ar ENTER.
Vispirms piedziņa aizver vārtus līdz gala pozīcijai; displejā redzams CL1.
Pēc tam tā atver vārtus līdz gala pozīcijai; displejā redzams OP1.
Pēc pabeigšanas pārbaudiet visu kustību un drošības ierīces. Ja tiek parādīts E1/E2, vispirms novērsiet cēloni, kā norādīts diagnostika; neatkārtojiet mācīšanos, ja radusies mehāniska kļūme.

Kalibrēšana ZN7 – aizvēršana CL1 un atvēršana OP1

Programmēšana ar displeju

Programmējiet, kad piedziņa ir apturēta. ENTER atver izvēlni un apstiprina izvēli; bultiņas </> izvēlas vienumu vai maina vērtību. Pēc izmaiņu veikšanas nospiediet ENTER, lai apstiprinātu. ESC atceļ neapstiprinātas izmaiņas, atgriežas iepriekšējā izvēlnē vai iziet no izvēlnes. Parastas darbības laikā ESC aptur piedziņu; ar bultiņām var veikt pārbaudes kustību.

Treknrakstā norādītas attiecīgās izvēlnes rūpnīcas vērtības. Papildierīču funkcijas tiek parādītas tikai tad, ja ir uzstādīta vajadzīgā karte vai aktivizēta saistītā funkcija. Pirms iestatījumu maiņas pierakstiet pašreizējās vērtības. Mazāks F34/F35 jutības skaitlis nozīmē lielāku jutību; pēc ātruma, griezes momenta vai jutības izmaiņām pārbaudiet spēkus un aizsardzības funkcijas.

F funkcijas

Funkcija un nozīme	Vērtības / rūpnīcas iestatījums
F1 – Pilnīga apturēšana NC ieeja 1–2. STOP atspējo automātisko aizvēršanu; darbību var turpināt ar jaunu komandu. Ja STOP nav pievienots, atstājiet OFF.	OFF ON
F2 – CX ieeja Kontakts 2–CX; izvēlieties atbilstoši fotocellai vai drošības malai. C3 nepieciešama F19 funkcija.	OFF – izslēgts C1 – atkārtoti atvērt aizvēršanas laikā C2 – atkārtoti aizvērt atvēršanas laikā C3 – apturēt un pēc tam automātiski aizvērt C4 – gaidīt, līdz šķērslis tiek novērsts, un pēc tam turpināt C7 – drošības mala: atkārtoti atvērt aizvēršanas laikā C8 – drošības mala: atkārtoti aizvērt atvēršanas laikā
F3 – CY ieeja Kontakts 2–CY; otra neatkarīga drošības ieeja. C3 nepieciešama F19 funkcija.	OFF – izslēgts C1 – atkārtoti atvērt aizvēršanas laikā C2 – atkārtoti aizvērt atvēršanas laikā C3 – apturēt un pēc tam automātiski aizvērt C4 – gaidīt, līdz šķērslis tiek novērsts, un pēc tam turpināt C7 – drošības mala: atkārtoti atvērt aizvēršanas laikā C8 – drošības mala: atkārtoti aizvērt atvēršanas laikā
F5 – Fotocellu pārbaude Pārbaudāmā ķēde jāpievieno caur TS. Bezvadu ierīcēm pārbaude vienmēr ir aktīva.	0 – izslēgts 1 – CX 2 – CY 4 – CX un CY
F6 – Vadības pogas turēšana Atlaižot pogu, piedziņa apstājas; pārējās vadības ierīces tiek atspējotas. Izmantojiet tikai uzraudzītu vadību; katras pogas darbības virzienu pārbaudiet ar testu.	0 – izslēgts 1 – aktīvs
F7 – Komanda 2–7 Piešķir darbību vadu komandai.	0 – atvērt – aizvērt – mainīt virzienu 1 – atvērt – STOP – aizvērt – STOP 2 – tikai atvērt 3 – tikai aizvērt
F8 – Komanda 2–3P Daļēju atvēršanu nosaka F36, ja enkoders ir ieslēgts, un F71, ja tas ir izslēgts.	1 – atvērt daļēji 2 – atvērt pilnībā
F9 – Šķērslis, kad motors ir apturēts Ja vārti ir atvērti, aizvērti vai pilnībā apturēti, kustība netiek atļauta, ja aizsardzības sistēma konstatē šķērsli.	OFF ON
F10 – Vārtu stāvokļa indikācija Izeja 10–5, 24 V AC/DC, maks. 3 W.	0 – deg, kad vārti ir atvērti, kā arī kustības laikā 1 – atvēršanas laikā mirgo ik pēc 0,5 s, aizvēršanas laikā – ik pēc 1 s; atvērti = deg, aizvērti = nedeg
F11 – Enkoders Regulē palēnināšanu, šķēršļu noteikšanu un jutību.	ON – ieslēgts OFF
F12 – Lēns starts Dažas pirmās sekundes pēc komandas piedziņa darbojas lēni.	OFF ON
F14 – Sensora tips Piekļuves ierīce ar atbilstošu dekodēšanas karti.	0 – transponderis / karšu lasītājs ar R700 1 – kodu tastatūra ar R800
F18 – Gaisma 10–E Izeja 24 V AC/DC, maks. 25 W. Cikla apgaismojumam jābūt iestatītai automātiskai aizvēršanai.	0 – bākuguns kustības laikā 1 – cikla apgaismojums no atvēršanas līdz pilnīgai aizvēršanai, arī gaidīšanas laikā
F19 – Automātiska aizvēršana Gaidīšanas laiks pēc pilnīgas atvēršanas. Funkcija netiek aktivizēta pēc pilnīgas apturēšanas ar STOP, strāvas padeves pārtraukuma vai aizsardzības sistēmas nostrādes, konstatējot šķērsli.	OFF – izslēgts 1 līdz 180 s
F20 – Aizvēršana pēc daļējas atvēršanas Nepieciešama aktīva F19 funkcija; spēkā tie paši ierobežojumi attiecībā uz STOP, strāvas padeves pārtraukumu un šķērsli.	OFF 1 līdz 180 s 10 s – rūpnīcas vērtība
F21 – Iepriekšēja mirgošana Bākuguns darbības laiks pirms kustības sākuma.	OFF 1 līdz 10 s
F28 – Atvēršanas ātrums Maksimālā atvēršanas ātruma procentuālā vērtība; pēc izmaiņām pārbaudiet visu kustības ciklu un drošību.	60 līdz 100 % 100 % – rūpnīcas vērtība
F30 – Palēnināšanas ātrums Palēnināšana gan atvēršanas, gan aizvēršanas laikā; tikai ar aktīvu enkoderu.	10 līdz 50 % 50 % – rūpnīcas vērtība
F34 – Jutība kustības laikā Šķēršļu noteikšana parastas kustības laikā. Mazāks skaitlis nozīmē lielāku jutību.	10 līdz 100 % 10 % – visaugstākā jutība 100 % – viszemākā jutība
F35 – Palēnināšanas jutība Tikai ar aktivizētu enkoderu; pēc izmaiņām pārbaudiet spēkus.	10 līdz 100 % 10 % – visaugstākā jutība 100 % – viszemākā jutība
F36 – Daļējas atvēršanas punkts Kopējā kustības ceļa daļa; tikai ar aktivizētu enkoderu.	10 līdz 80 % 10 % – rūpnīcas iestatījums
F37 – Palēnināšanas punkts atvēršanas laikā Palēnināšanas sākums procentos no kopējā kustības ceļa; tikai ar enkoderu.	10 līdz 60 % 25 % – rūpnīcas iestatījums
F38 – Palēnināšanas punkts aizvēršanas laikā Palēnināšanas sākums procentos no kopējā kustības ceļa; tikai ar enkoderu.	10 līdz 60 % 25 % – rūpnīcas iestatījums
F49 – RSE seriālais interfeiss Nepieciešama karte RSE savienotājā.	0 – izslēgts 1 – savienoti piedziņas mehānismi 3 – CRP komunikācija
F50 – Saglabāt datus Lietotāji, laiki un konfigurācija uz Memory Roll; funkcija tiek parādīta tikai tad, ja ir ievietota atmiņas karte.	0 – neveikt 1 – saglabāt
F51 – Ielādēt datus Saglabāto datu ielāde no Memory Roll; funkcija tiek parādīta tikai tad, ja ir ievietota atmiņas karte.	0 – neveikt 1 – ielādēt
F52 – Pārsūtīt MASTER → SLAVE Parametru pārsūtīšana uz otru piedziņas mehānismu; tikai ar savienotu RSE.	OFF ON – pārsūtīt
F54 – Atvēršanas virziens Izvēlieties atbilstoši faktiskajai montāžai.	0 – pa kreisi 1 – pa labi
F56 – CRP adrese Unikāla vadības plates adrese, ja CRP sistēmā ir vairāki piedziņas mehānismi.	1 līdz 255
F63 – Seriālās komunikācijas ātrums Iestatiet atbilstoši pievienotajai sistēmai.	0 – 1 200 bps 1 – 2 400 bps 2 – 4 800 bps 3 – 9 600 bps 4 – 14 400 bps 5 – 19 200 bps 6 – 38 400 bps 7 – 57 600 bps 8 – 115 200 bps
F65 – RIO ED T1 Pirmā bezvadu drošības mala; tikai ar atbilstošu RIO interfeisu.	OFF P0 – STOP, bez automātiskas aizvēršanas; turpināt ar jaunu komandu P7 – atkārtoti atvērt aizvēršanas laikā P8 – atkārtoti aizvērt atvēršanas laikā
F66 – RIO ED T2 Otrā bezvadu drošības mala; pārbaudiet T2 kanālu un šo displeja vienumu.	OFF P0 – STOP, bez automātiskas aizvēršanas; turpināt ar jaunu komandu P7 – atkārtoti atvērt aizvēršanas laikā P8 – atkārtoti aizvērt atvēršanas laikā
F67 – RIO PH T1 Pirmie bezvadu fotoelementi; tikai ar RIO interfeisu. P3 nepieciešama automātiskā aizvēršana.	OFF P1 – atkārtoti atvērt aizvēršanas laikā P2 – atkārtoti aizvērt atvēršanas laikā P3 – daļēji apturēt ar automātiku P4 – gaidīt šķēršļa novākšanu
F68 – RIO PH T2 Otrie bezvadu fotoelementi; tikai ar RIO interfeisu. P3 nepieciešama automātiskā aizvēršana.	OFF P1 – atkārtoti atvērt aizvēršanas laikā P2 – atkārtoti aizvērt atvēršanas laikā P3 – daļēji apturēt ar automātiku P4 – gaidīt šķēršļa novākšanu
F71 – Daļējas atvēršanas laiks Izmanto, ja enkoders F11 ir izslēgts; ja enkoders ir aktivizēts, iestata F36.	5 līdz 40 s

Lietotāji un sistēma U / A / H

Funkcija un nozīme	Opcijas / apstiprinājums
U1 – Jauns lietotājs Tālvadības pults/piekļuves elementa savienošana pārī; ne vairāk kā 250 lietotāju.	1 – soli pa solim 2 – secīgi 3 – tikai atvērt 4 – daļēja atvēršana
U2 – Dzēst vienu lietotāju Ar bultiņām izvēlieties saglabāšanas numuru vai aktivizējiet attiecīgo tālvadības pulti; ar ENTER apstiprina, bet CLr paziņo par dzēšanu.	OFF ON – izvēlēties un dzēst lietotāju
U3 – Dzēst visus Dzēš visus saglabātos lietotājus.	0 – neveikt 1 – dzēst
U4 – Radio kodējums Izvēloties 2 vai 3, tiks dzēsti saglabātie raidītāji ar citu kodējumu. Pirms apstiprināšanas pierakstiet lietotājus un pārbaudiet vadības bloka versiju.	1 – visi atbalstītie kodējumi 2 – Rolling Code 3 – TWIN / TW key block
A1 – Motora tips BXV08AGS vērtībai jābūt 3. Cita izvēle nemaina motora faktisko kravnesību.	1 – 400 kg 2 – 600 kg 3 – 800 kg 4 – 1 000 kg
A3 – Kustības ceļa apguve Automātiskās kalibrēšanas sākšana.	OFF ON – sākt
A4 – Parametru atiestatīšana Atjauno rūpnīcas iestatījumus un dzēš apgūto kustības ceļu. Pirms lietošanas vēlreiz iestatiet un pārbaudiet drošības funkcijas.	OFF ON – izpildīt
A5 – Manevru skaitītājs Atsevišķu kustību skaita rādījums; tas nav pilnu atvēršanas/aizvēršanas ciklu skaits.	001 = 100 manevri 010 = 1 000 100 = 10 000 999 = 99 900 CSI = apkopes iejaukšanās
A6 – Motora griezes moments Iestatiet atbilstoši mehānismam; pēc izmaiņām izmēriet spēkus un pārbaudiet aizsardzību.	1 – minimums līdz 5 – maksimums
H1 – Aparātprogrammatūras versija FW un GUI versijas attēlojums; pierakstiet tās apkopes vajadzībām un izpildījuma pārbaudei.	Rādīt versiju

Tālvadības pults savienošana pārī un dzēšana

ZN7 atmiņas ietilpība ir 250 lietotāji. Uztvērējam jābūt ievietotam AF modulī, un tam jāatbilst raidītāja frekvencei un kodējumam. Fiksēta koda 433,92 MHz piemērs ir TOP-432EE ar AF43S. U4 var ierobežot uztveramo kodējumu veidus; ar vienādu frekvenci vien nepietiek.

Sadaļā U1 izvēlieties darbību: 1 — soli pa solim, 2 — secīga darbība, 3 — tikai atvēršana vai 4 — daļēja atvēršana.
Apstipriniet ar ENTER un nosūtiet kodu, nospiežot izvēlēto tālvadības pults pogu.
Atkārtojiet šo darbību nākamajam lietotājam. Pierakstiet saglabāšanas numurus un tiem piešķirtās komandas, pēc tam pārbaudiet reālo darbību.

Lai dzēstu vienu lietotāju, izmantojiet U2: izvēlieties ON, atlasiet numuru ar bultiņām vai aktivizējiet attiecīgo saglabāto raidītāju un apstipriniet ar ENTER. Displejā redzamais CLr apstiprina dzēšanu. U3 = 1 dzēš visus lietotājus.

U4 = 2 (Rolling Code) vai 3 (TWIN) dzēš iepriekš saglabātos raidītājus ar citu kodējumu. Pirms izmaiņām pārbaudiet sistēmu, H1 versiju un tālvadības pulšu uzskaiti; neizmantojiet šo izmaiņu kā izmēģinājuma risinājumu uztvērēja darbības traucējumiem.

Dublēšana ar Memory Roll

Atvienojiet elektrotīklu un iespējamās baterijas un ievietojiet Memory Roll tā savienotājā.
Ieslēdziet barošanu; datu saglabāšanai izmantojiet F50 = 1, bet ielādei — F51 = 1. Ielādējot saglabātos datus, tiek aizstāti plates dati.
Pēc darbības pabeigšanas vēlreiz atvienojiet barošanu un izņemiet atmiņas karti.
Pēc ielādes pārbaudiet modeli, virzienu, aizsardzības funkcijas un visas komandas. Šai ZN7 ir Memory Roll savienotājs; neizmantojiet neesošu USB portu.

Divu piedziņu savienošana pārī

Katrā platē jāuzstāda RSE karte, un tās jāsavieno ar CAT 5 kabeli caur A–B–GND atbilstoši attēlam. Vadības un drošības ierīces pievienojiet MASTER platei. Tajā iestatiet F49 = 1, F54 virzienu un F52 parametru pārsūtīšanu. Lietotājus saglabājiet MASTER platē; daļēja atvēršana un komanda soli pa solim darbojas atbilstoši attēlotajai kopīgajai sistēmai.

RSE un MASTER–SLAVE savienojums divām BXV piedziņām

RIO bezvadu drošības sistēma

RIOCN8WS izmanto atsevišķu RIO savienotāju. F65/F66 iestata divas bezvadu drošības malas, bet F67/F68 — divus fotoelementu kanālus. Pārbaudiet, kāds ierīces un kanāla marķējums faktiski redzams displejā. Bezvadu drošības pārbaude joprojām ir aktīva; pirms darbības atsākšanas novērsiet savienojuma zudumu E17 vai konfigurācijas trūkumu E18.

A4 – parametru atiestatīšana

Pirms atiestatīšanas pierakstiet H1 versiju, iestatījumus un lietotājus; ja jums ir Memory Roll, saglabājiet tajā datus. Sadaļā A4 izvēlieties ON un apstipriniet ar ENTER. Šeit aprakstītajā izpildījumā tiek atjaunoti rūpnīcas iestatījumi un dzēsta apgūtā vārtu kustības trajektorija.

Pēc atiestatīšanas no jauna iestatiet A1, F54, F1, drošības ievades un veiciet A3 apmācību. Pirms parastās darbības pārbaudiet aizsardzības funkcijas. Lietotāju dzēšana ir atsevišķa funkcija U3. Plātei ar citu izvēlni A4 var būt atšķirīgs atiestatīšanas apjoms; ievērojiet konkrētā izpildījuma norādījumus.

Diagnostika pēc displeja rādījumiem

Kods	Nozīme / pārbaude
E1	Kalibrēšanas kļūda. Pārbaudiet A3, mehānismu, virzienu un gala slēdžus.
E2	Iestatījuma kļūda. Pārbaudiet A1 modeli, F54 virzienu un to, vai apmācība ir pabeigta.
E3	Kodētāja kļūda. Kad barošana ir atvienota, pārbaudiet +/E/− savienotāju un vadus; pēc remonta veiciet apmācību.
E4	Drošības pārbaudes kļūda. Pārbaudiet TX pie TS, barošanu, NC un F5.
E7	Pārsniegts darbības laiks. Pārbaudiet pretestību, atdures un vai kustība ir pabeigta.
E9	Šķērslis aizvēršanas laikā. Novērsiet faktisko šķērsli; pārbaudiet zobstieni un jutību.
E10	Šķērslis atvēršanas laikā. Pārbaudiet kustības ceļu un pareizu spēka iestatījumu.
E11	Pārāk daudz secīgu šķēršļu. Novērsiet mehānisma defektu vai aizsardzības aktivizēšanās cēloni.
E13	Abi gala slēdžu kontakti ir atvērti. Pārbaudiet FA/FC/F un komutācijas atdures.
E14	Seriālās komunikācijas kļūda. Pārbaudiet RSE, CAT 5 un konfigurāciju.
E15	Nesaderīgs raidītājs. Pārbaudiet AF, frekvenci un U4.
E17	Bezvadu sistēmas sakaru kļūme. Pārbaudiet RIO, ierīces un traucējumus.
E18	Bezvadu sistēma nav konfigurēta. Pārbaudiet RIO un attiecīgos F65–F68 iestatījumus.

Ja vārti nekustas, pārbaudiet barošanu, piedziņas atbloķēšanu, STOP un aktivizētās drošības ievades, pastāvīgi nospiestu pogu, kā arī raidītāja bateriju. Ja vārti atveras, bet neaizveras, pārbaudiet fotoelementus un to NC kontaktu. Neapejiet aizsardzības funkcijas kļūmi, izmantojot pastāvīgu pārvienojumu.

ZN7 drošinātāji 230 V spriegumam

Ķēde	Ātras darbības drošinātājs
Tīkla LINE	1,6 A-F
Piederumi	2 A-F

Pārbaudiet drošinātājus, kad atvienots elektrotīkls un baterijas. Nomainiet tikai pret tādas pašas nominālās vērtības un tipa drošinātāju; vispirms novērsiet īssavienojuma vai pārslodzes cēloni.

Apkope un serviss

Regulāri pārbaudiet, vai kustības ceļš un zobstienis ir tīri, vai vārtus var viegli pārvietot ar roku, vai piedziņa ir nostiprināta, kā arī pārbaudiet komutācijas atdures, kabeļus, atbloķēšanu un visas drošības ierīces. Pirms tīrīšanas un remonta atvienojiet elektrotīklu un akumulatora rezerves barošanu. Ja ir bojājumi, neparasts troksnis vai vibrācijas, pārtrauciet darbību un novērsiet cēloni.

Iestatiet A6 griezes momentu un F34/F35 jutību atbilstoši reālajam mehānismam; nepalieliniet griezes momentu, lai slēptu pretestību vai bojājumu. Pēc regulēšanas vai apkopes pārbaudiet visu kustības ciklu, spēkus un aizsardzības funkcijas. Apkopes ierakstā norādiet H1, manevru skaitu A5 un veiktos remontdarbus. Nododiet lietotājam visas komplektācijas instrukcijas un parādiet, kā veikt manuālu atbloķēšanu. Nolietotu elektroniku un baterijas nododiet speciāli paredzētā savākšanas vietā.

CAME BXV08AGS tehniskie parametri

Parametrs	Vērtība
Vārtu vērtnes maksimālais svars	800 kg
Vārtu vērtnes maksimālais garums	20 m
Piedziņas barošana – elektrotīkls	230 V AC, 50/60 Hz
Motora barošana	24 V DC
Jauda	400 W
Spiedējspēks	800 N
Maksimālais pārvietošanās ātrums	11 m/min
Maksimālā strāva – ražotāja tehnisko datu tabulas rādītājs	16 A
Aizsardzība – aizsardzības klase	IP44
Darba temperatūra	−20 līdz +55 °C
Darbības režīms	Intensīvs darbības režīms; nav noteikts fiksēts ciklu skaits stundā.
Darbības laiks	180 s
Patēriņš gaidstāves režīmā	5,5 W
Aizsardzības klase	I
Zobrats / gala slēdži	4. modulis / mehāniski
Korpusa krāsa	Pelēka RAL 7024
Vadības ierīce šajā instrukcijā	ZN7, displejs un ESC/bultiņas/ENTER
A1 iestatījums	3–800 kg
Korpusa izmēri (platums × dziļums × augstums)	290 × 212 × 363 mm
Enkura plāksne	300 × 170 mm; attālumi atbilstoši rasējumam

CAME BXV08AGS piedziņas rokasgrāmata

PDF

Vēlos pasūtīt šo produktu. Kā rīkoties?

Izvēlieties sev ērtāko veidu:

pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]

Jautājiet mums par produktu Piedziņas komplekts bīdāmajiem vārtiem līdz 800 kg CAME BXV08AGS, 801MS-0210 (D)

Produkts:	Piedziņas komplekts bīdāmajiem vārtiem līdz 800 kg CAME BXV08AGS, 801MS-0210 (D)
Vārds:
E-pasts:
Tālrunis:
Teksts:
	Šo vietni aizsargā reCAPTCHA no Google.

Drukāt lapu
