Piedziņas komplekts bīdāmajiem vārtiem līdz 800 kg CAME BX708, 801MS-0030 (D)
| Produkta pieejamība: | līdz 3 dienām | Preces standarta kārtībā nosūtām 3 dienu laikā. |
|---|
līdz 3 dienām
527,14 € ar PVN
| Svars |
|---|
| 16 kg |
Produkta apraksts Piedziņas komplekts bīdāmajiem vārtiem līdz 800 kg CAME BX708, 801MS-0030 (D)
CAME BX708AGS piedziņa ir paredzēta bīdāmiem vārtiem ar svaru līdz 800 kg un vārtu vērtnes garumu līdz 14 m. Tai ir elektromehānisks apturēšanas slēdzis. Piedziņa ir neatgriezeniska. Detalizēti tehniskie parametri ». Lejupielādēt rokasgrāmatu ».
CAME BX708AGS un vadības bloks ZBX7N
Komplektā ietilpst piedziņa bīdāmajiem vārtiem līdz 800 kg ar mehāniskiem gala slēdžiem. Motors un barošana ir 230 V AC; piederumi tiek baroti no atsevišķas izejas 24 V AC. Iebūvētais enkoders ļauj apgūt kustības ceļu, noteikt šķēršļus un iestatīt palēnināšanu.
Pirms iestatīšanas pārbaudiet precīzu piedziņas modeli, marķējumu ZBX7N uz plates un programmaparatūras versiju izvēlnē H1. Tālāk sniegtais iestatījumu saraksts paredzēts vecākai vadības versijai ar F8 izvēlēm 0 = daļēji atvērt / 1 = atvērt. F8 iestatījuma sakritība pati par sevi neapstiprina visas versijas atbilstību. Platēm ar vienādu nosaukumu un vienādām F8 izvēlēm var atšķirties atmiņas darbība vai tehniskie dati. Pirms izmaiņu veikšanas salīdziniet iestatījumus un procedūru ar konkrētajai platei pievienoto rokasgrāmatu. Ja F8 piedāvā 1/2 izvēles, neizmantojiet tālāk norādītos skaitļus un rūpnīcas vērtības. Nejauciet 230 V tīkla motoru piedziņas ar 24 V modeļiem.
Uzstādīšanu, pieslēgšanu elektrotīklam, spēka iestatīšanu un drošības pārbaudes drīkst veikt kvalificēts tehniķis. Pirms darbu veikšanas ar spailēm vai spraužamajām kartēm atvienojiet barošanu. Piedziņa nedrīkst aizstāt trūkstošos mehāniskos atdurus vai kompensēt bojātu vārtu mehāniku.
Komplekta saturs

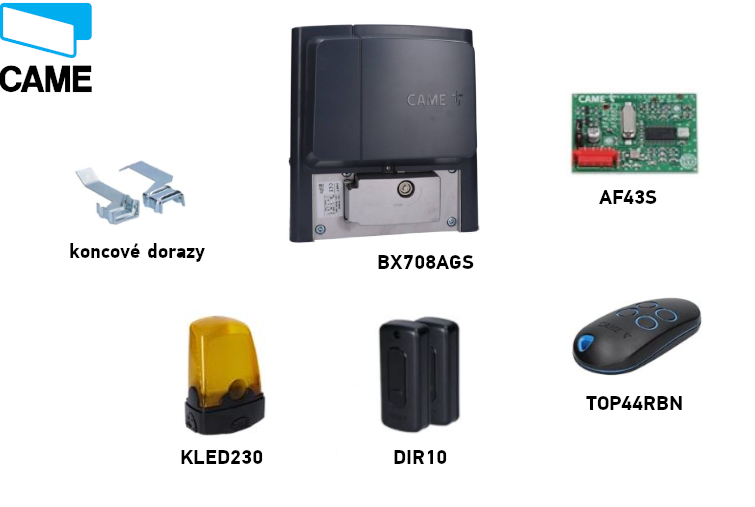

BX708AGS piedziņa ar iebūvētu ZBX7N vadības plati, gala slēdžu atduri, radio uztvērēja karte AF43S, tālvadības pults TOP44RBN, fotocelulu pāris DIR10 un bākuguns KLED230. Zobstieni izvēlas atbilstoši vārtiem; tas nav norādīts šī komplekta aprīkojumā.
CAME BX708 komplekts
| Īpašība | CAME BX708AGS |
|---|---|
| Komplekts |  BX708 – līdz 800 kg |
| Vārtu vērtnes masa | maks. 800 kg |
| Vārtu vērtnes garums | maks. 14 m |
| Motors un plate | 230 V AC / ZBX7N |
| Gala slēdži | mehāniski |
| Aprīkojums | AF43S, TOP44RBN, DIR10, KLED230 |
BX708 augstākais svara ierobežojums nepalielina maksimālo vārtu vērtnes garumu. Izvēlieties piedziņu, ņemot vērā faktisko svaru, garumu, kustības pretestību un ciklu skaitu; ar svaru vien nepietiek.
Piederumi – kas, kāpēc un veids
| Kas | Kāpēc | Veids |
|---|---|---|
| Fotocelulas | Aizsargā caurbrauktuves zonu vārtu aizvēršanas laikā. |
|
| Tālvadības pults | Komanda pilnai vai daļējai kustības ceļa veikšanai. |
|
| Radio uztvērēja karte | Saņem signālu no tālvadības pults. |
|
| Bākuguns | Brīdina par vārtu kustību. |
|
| Zobstienis | Pārnes kustību uz vārtu vērtni. |
|
| Poga / atslēgas slēdzis | Vietējā vadība vai daļēja atvēršana. |
|
| Drošības mala | Aizsardzība pret saspiešanu bīstamās vietās. |
|
| Seriālā saskarne | Divu piedziņu savienošana vai CRP komunikācija. |
|
Piedziņas izvēle un slodze
Maksimālā vārtu vērtnes masa ir 800 kg, maksimālais garums ir 14 m. Pēc atbloķēšanas vārtiem visā kustības ceļā jākustas vienmērīgi, un abos virzienos tiem jābūt mehāniskiem atduriem. Ja vārti triecās, ķeras vai kustas ar paaugstinātu pretestību, vispirms salabojiet vadotni un mehānismu.
17 cikli stundā un 6 cikli pēc kārtas attiecas uz vārtu vērtnes atsauces garumu 4 m, temperatūru 20 °C un pareizi uzstādītiem vārtiem bez papildu berzes. Šīs vērtības neattiecas uz jebkuru garumu līdz 14 m. Garākam vārtu vērtņu garumam un augstākai temperatūrai pieļaujamais ciklu skaits samazinās atbilstoši sākotnējiem grafikiem.
Nepagariniet grafikus, aptuveni turpinot tos aiz pēdējā attēlotā punkta. Ciklu skaits stundā ir darbības ierobežojums, nevis kalpošanas laika garantija.
Piedziņas montāža un kabeļu pievienošana
- Pārbaudiet vārtu vērtnes stabilitāti, rullīšus, sliedi vai vadotni, vieglu kustību un stingri nostiprinātus mehāniskos atdures elementus. Norobežojiet bīstamās vietas pie zobrata vainaga un zobrata.
- Izvēlieties stingru pamatni, kas ir aizsargāta pret triecieniem un tiešu ūdens šļakstīšanos. Sagatavojiet aizsargcaurules; piedziņai ieteicams Ø 40 mm, piederumiem — Ø 25 mm.
- Pamatu veidņiem jābūt lielākiem par enkurošanas plāksni un jāsniedzas 50 mm virs zemes līmeņa. Ievietojiet tērauda armatūru. Nostipriniet M12 skrūves plāksnē un izvadiet aizsargcaurules caur tās atverēm.
- Ja zobrata vainags jau ir uzstādīts, ievērojiet sākotnējo izmēru 84 / 105 mm. Nolīmeņojiet plāksni un iebetonējiet to; ļaujiet betonam sacietēt vismaz 24 stundas.
- Atstājiet kabeļu galus izvirzītus aptuveni 600 mm. Noņemiet pārsegus, novietojiet piedziņu uz plāksnes un, izmantojot regulējamās kājas, pirms pirmās līmeņošanas paceliet to par 5–10 mm, lai saglabātu regulēšanas rezervi.
Ieteicamie minimālie šķērsgriezumi
| Vadu trase | Mazāk nekā 20 m | Vairāk nekā 20 m un mazāk nekā 30 m |
|---|---|---|
| 230 V AC barošana, L/N/PE | 3G × 1,5 mm² | 3G × 2,5 mm² |
| Brīdinājuma signāllampa | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Vadības kontakts | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotocella TX | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotocella RX | 4 × 0,5 mm² | 4 × 0,5 mm² |
Āra elektrotīkla kabelim izmanto H05RN-F, iekštelpās — H05VV-F; zemsprieguma vadiem līdz 48 V atkarībā no piemērotības izmanto FROR 20-22 II. Antena: RG58, ieteicamais garums — ne vairāk kā 5 m. Seriālais savienojums: UTP CAT5, ne vairāk kā 1 000 m. Ja attālumi ir citādi, ir vairāk pieslēgtu ierīču vai tiek izmantots pārbaudes vads, pievienojiet nepieciešamās dzīslas un izvēlieties šķērsgriezumu atbilstoši faktiskajam enerģijas patēriņam un savienojumam.
Izvadiet kabeļus caur atsevišķiem ievadiem; tie nedrīkst pieskarties motoram vai transformatoram. Elektrotīkla padevei jābūt aprīkotai ar piemērotu divpolu atvienotāju un aizsargvadītāju PE.
Zobrata vainags, atstarpe un gala pozīcijas
- Atbloķējiet piedziņu. Piestipriniet 4. moduļa zobrata vainagu pie vārtiem visā to kustības ceļā. Savienojot detaļas, izlīdziniet zobus, novietojot zem savienojuma palīgsegmentu no zobrata vainaga.
- Ar roku pārbaudiet visu kustības ceļu. Noregulējiet augstumu ar kājām un sānisko pozīciju — ar enkurošanas atverēm; starp zobrata vainagu un zobratu atstājiet 1–2 mm atstarpi. Vārtu vērtnes svars nedrīkst balstīties uz piedziņu.
- Pēc nolīmeņošanas stingri pievelciet piedziņas stiprinājumus.
- Atveriet vārtus ar roku. Pārvietojiet atvēršanas gala slēdža atduri pa zobrata vainagu, līdz tā aktivizē mikroslēdža atsperi, un nostipriniet to.
- Tādā pašā veidā noregulējiet aizvēršanas gala slēdža atduri. Atbilstoši izmēru shēmai atstājiet pirms stingrās mehāniskās atdures aptuveni 20 mm. Pārbaudiet abus kustības virzienus un no jauna nobloķējiet piedziņu.
Manuāla atbloķēšana strāvas padeves pārtraukuma gadījumā
- Atvienojiet barošanu un nodrošiniet vārtu vērtni pret patvaļīgu kustību.
- Atveriet slēdzenes vāciņu, ievietojiet atslēgu un atslēdziet atbloķēšanas vāciņu.
- Atveriet vāciņu un pagrieziet atbloķēšanas vadības elementu atvērtajā vietā, ievērojot attēlā redzamo bultiņu. Pēc tam vārtus var pārvietot ar roku.
- Lai atjaunotu sākotnējo stāvokli, pagrieziet vadības elementu atpakaļ atbilstoši attēlā norādītajam bloķēšanas virzienam, aizveriet vāciņu, aizslēdziet to ar atslēgu un aizveriet slēdzenes vāciņu.
- Pirms barošanas atjaunošanas pārbaudiet, vai piedziņa ir nofiksēta. Atvērts vāciņš var izraisīt kļūdu E8.
ZBX7N plates orientācija un spailes
Attēlā plate novietota tā, lai spaiļu bloki būtu augšpusē un pogas ESC / < / > / ENTER apakšējā labajā pusē. Displejs atrodas apakšdaļā; PWR norāda, ka barošana ir pieslēgta. Apvilktie skaitļi apzīmē plates daļas, nevis elektrisko spaiļu numurus.
| Pozīcija attēlā | Plates daļa |
|---|---|
| 1 / 2 / 3 | Elektrotīkla padeve / motors / transformators. |
| 4 / 6 / 22 | Plates / piederumu drošinātājs / elektrotīkla drošinātājs. |
| 5 | Vadības un drošības ieejas. |
| 7 | RGP1: + / STB / −, enerģijas taupīšanas modulis; tas nav akumulatora pieslēgums. |
| 8 / 10 / 11 | Kodētājs / mehāniskie gala slēdži / antena. |
| 9 / 13 / 15 | Tastatūras / transpondera spailes; R700 vai R800 dekodera ligzda. |
| 12 | AF radio karte. |
| 14 / 17 | Seriālās spailes A/B/GND / RSE ligzda. |
| 16 | RIO-CONN ligzda RIOCN8WS modulim. |
| 18 / 19 / 20 / 21 | Programmēšanas pogas / Memory Roll / displejs / PWR LED. |
Barošana, motors un kodētājs
| Spailes | Savienojums un ierobežojums |
|---|---|
| L / N / PE | L = fāze, N = neitrālvads; 230 V AC, 50/60 Hz. Aizsargvadītājs PE jāpievieno atzīmētajam zemējuma punktam. Tie nav +/− spailes. |
| U / V / W | Rūpnīcas motora vadi un kondensators; 230 V AC motors. Neizmanto līdzstrāvas polaritāti. Izvēloties kustības virzienu, izmantojiet F54; nepārveidojiet vadu savienojumu pēc pieņēmuma. |
| + / E / D | Kodētājs – rūpnīcas pieslēgums: + = sarkanais vads, E = melnais vads, D = ekranējums, kā norādīts sākotnējā attēlā. Atkārtoti pieslēdzot, ievērojiet marķējumus un sākotnējo vadu izvietojumu; nepiešķiriet E vai D citu funkciju, pamatojoties uz vada krāsu. Šīs spailes nav paredzētas fotoelementu barošanai; nepievienojiet tām ārēju barošanas avotu. |
| FC / FA / F | FC = aizvēršanas gala slēdzis; FA = atvēršanas gala slēdzis; F = kopējais vads. Nesajauciet rūpnīcas pieslēgumu ar piederumu barošanu. |
| 10 / 11 | 24 V AC, ne vairāk kā 20 W piederumiem. Maiņspriegumam nav plusa vai mīnusa. |
| TS | Fotoelementu pārbaudes izvads; izmanto kopā ar F5 un konkrēto pārbaudes shēmu. Tas nav pastāvīgs rezerves barošanas izvads. |
Pogas, STOP un drošības ieejas
| Ieeja | Kontakts / lietojums |
|---|---|
| 1–2 | STOP ar bezpotenciāla kontaktu NC, aktivizējiet F1. Kontakta atvēršana aptur vārtus un izslēdz automātisku aizvēršanos; kustību var turpināt ar jaunu komandu. |
| 2–7 | Bezpotenciāla kontakts NO; komanda atbilstoši F7. Ja F6 = ON, tā ir nepārtraukta aizvēršanas komanda. |
| 2–3P | Bezpotenciāla kontakts NO; daļēja vai pilnīga atvēršana atbilstoši F8. Ja F6 = ON, tā ir nepārtraukta atvēršanas komanda. |
| 2–CX / 2–CY | Drošības kontakts NC, reakcija atbilstoši F2/F3. Kontaktam nav polaritātes; nepievienojiet tam ārēju spriegumu. |
| A / B – tastatūra | Kodu selektors ar R800 dekoderu; izvēlieties F14 = 1. |
| S1 / GND | Transponderis vai lasītājs ar R700; izvēlieties F14 = 0. Sākotnējā attēlā sarkanais vads pieslēgts pie S1, bet melnais — pie GND. |
| Antena | RG58: centrālo dzīslu pieslēdziet antenas signāla ieejai, ekranējumu — spailei ar ekranējuma simbolu. |
NO nozīmē, ka miera stāvoklī kontakts ir atvērts, NC — ka tas ir aizvērts; kontakta kopējā spaile ir COM/C. Parastai komandai nepievienojiet 230 V tīkla spriegumu ieejām 2–7 vai 2–3P. Neizmantoto STOP izslēdziet ar F1; neizmantoto CX/CY — ar F2/F3. Neizslēdziet pieslēgtu drošības ierīci kā bojājuma novēršanas paņēmienu.
Brīdinājuma signāllampa un stāvokļa indikācija
| Izvads | Spriegums / jauda / režīms |
|---|---|
| W–E1 | KLED230: 230 V AC, izejas ierobežojums 25 W, F18 = OFF. Cikla apgaismojumam 230 V AC, ne vairāk kā 60 W, F18 = 1 un aktivizēts F19. Maiņstrāva bez +/−; nepievienojiet šeit 24 V signāllampu. |
| 11–FA | Atvērtu vārtu indikācija: 24 V AC, ne vairāk kā 3 W, bez +/−. |
| 11–FC | Aizvērtu vārtu indikācija: 24 V AC, ne vairāk kā 3 W, bez +/−. |
CAME DIR10 fotoelementi
DIR10 ir sinhronizēts raidītājs TX un uztvērējs RX ar 10 m darbības rādiusu. Šim pieslēgumam iestatiet fotoelementiem 24 V; barošana ir 24 V AC. Pāra strāvas patēriņš ir 60 mA pie 24 V AC. RX 10 un TX TX spailes sākotnējā shēmā ir apzīmētas ar +, bet 2. spailes — ar −; barojot no plates, tā ir maiņstrāva bez līdzstrāvas polaritātes. Ievērojiet konkrēto TX sinhronizācijas savienojumu, nevis tikai divu barošanas vadu pieslēgumu.
| DIR10 spaile | Parastais pieslēgums | Pieslēgums ar testēšanu |
|---|---|---|
| RX 10 (marķējums +) | ZBX7N 10 | ZBX7N 10 |
| RX 2 (marķējums −) | ZBX7N 2 | ZBX7N 11 |
| RX TX ↔ TX TX (marķējums +) | Savienojiet TX starp RX un raidītāju | Tas pats savienojums |
| TX 2 (marķējums −) | ZBX7N 2 | ZBX7N TS |
| RX C – kopējais kontakts | ZBX7N 2 | ZBX7N 11 |
| RX NC – drošības kontakts | ZBX7N CX, vai CY | ZBX7N CX, vai CY |
| Funkcijas | F2 = C1 (CX gadījumā), F5 = OFF | F2 = C1 (CX gadījumā), F5 = 1 |
| CY ieejai | F3 = izvēlētā reakcija | F3 = izvēlētā reakcija; F5 = 2 vai 4, ja tiek testēts gan CX, gan CY |
Ja iestatīts C1, kontakta atvēršana aizvēršanās laikā izraisa vārtu atvēršanu. C2 atvēršanas laikā izraisa aizvēršanos; C3 aptur kustību, un pēc tam seko automātiska aizvēršanās; šī funkcija pieejama tikai tad, ja F19 ir aktīvs. C4 aptur kustību, un pēc šķēršļa novākšanas kustība tiek atsākta. Izvēlieties reakciju atbilstoši aizsargājamajai zonai. Pēc pieslēgšanas pārbaudiet darbību, pārtraucot staru attiecīgās kustības laikā.
Testēšana nav tikai izvēlnes iestatījums. Vispirms pieslēdziet vadus atbilstoši testa shēmai un pēc tam aktivizējiet F5. Ja tests neizdodas, plate komandu neizpilda un parāda E4. DELTA ir citas spailes; neizmantojiet tai šo DIR10 spaiļu sarakstu.
Drošības malas
Pievienojiet DFWN malu ar bezpotenciāla NC kontaktu starp 2 un CX/CY un izvēlieties C7 vai C8. DFI saskarnei izmantojiet tālāk norādīto atsevišķo barošanu un kontaktus; pašu malu ar NC kontaktu šādi nebaro. Izvēles r7/r8 ir paredzētas attiecīgajai 8,2 kΩ pretestības malai, nevis jebkuram kontaktam. Konkrētais tips, novietojums un galīgais spēks jāpārbauda ar drošības testu.
| Sākotnējā DFI spaile | ZBX7N / drošības mala |
|---|---|
| 24V / 0V | DFI 24V → ZBX7N 10, DFI 0V → ZBX7N 11. Šajā shēmā barošana ir 24 V AC, bez līdzstrāvas polaritātes +/−; 12V spaile paliek brīva. Piederumiem kopīgā 10–11 izejas jaudas robeža ir 20 W. |
| Spaiļu pāris ar kontakta simbolu | Sākotnējā attēlā uzreiz pa labi no 0V: kreisā → ZBX7N 2, labā → CX vai CY. Bezpotenciāla drošības kontaktam nav polaritātes; reakciju iestatiet ar F2/F3. |
| C / NO / NC | Savienojiet DFI spailes ar tādu pašu apzīmējumu ar DFWN malas C / NO / NC spailēm, kā parādīts attēlā. Nesajauciet tās ar atsevišķo izejas kontakta pāri, kas paredzēts platei. |
Pirmā palaišana
- Pārbaudiet mehāniskos atdurus, gala slēdžus, pareizu piedziņas nofiksēšanu, kabeļu aizsardzību un drošības ķēdes savienojumu.
- Ieslēdziet barošanu; pārbaudiet PWR LED un displeja darbību. A1 izvēlnē pārbaudiet 2 = BX708AGS.
- Iestatiet F54 atbilstoši faktiskajam slīdēšanas virzienam un F1 atbilstoši pievienotajai STOP pogai. Konfigurējiet CX/CY un, ja nepieciešams, F5 testu. Mācīšanas laikā atstājiet F11 = ON.
- Veiciet A3 – gājiena apmācība.
- Konfigurējiet tikai nepieciešamās darbības funkcijas, pievienojiet tālvadības pultis un pārbaudiet pilnu gājienu, daļēju atvēršanu, STOP, fotocelulas, drošības malas un bākuguni.
Pirmais parastais manevrs pēc barošanas ieslēgšanas ir atvēršana. Šajā posmā uzgaidiet, līdz vārti pilnībā atveras; aizvēršana nav pieejama. A3 kalibrācijai ir sava tālāk norādītā secība. Neparasta trokšņa, vibrāciju vai nepareiza virziena gadījumā nekavējoties nospiediet ESC/STOP un novērsiet cēloni.
A3 – automātiska gājiena apmācība
Priekšnosacījumi: F11 = ON, pareizi iestatīti A1 un F54, noregulēti gala slēdži, abi nekustīgie mehāniskie atduri un vārtu vērtne aptuveni gājiena vidū. Pēc manuālas pārvietošanas no jauna nobloķējiet piedziņu. Nodrošiniet brīvu vietu visā gājiena garumā.
Kalibrēšanas laikā drošības ierīces ir deaktivizētas. Tehniķim tieši jāuzrauga visa kustība un jānepieļauj cilvēku iekļūšana vārtu zonā.
- Turiet nospiestu ENTER vismaz 1 s, ar bultiņām izvēlieties A3 un apstipriniet ar ENTER.
- Izvēlieties ON un apstipriniet ar ENTER.
- Vārti vispirms aizveras līdz gala stāvoklim; displejā redzams CL1.
- Pēc tam tie atveras līdz gala stāvoklim; displejā redzams OP1. Netraucējiet kustības ceļu.
- Pēc pabeigšanas pārbaudiet pilnu ciklu, apstāšanos un katras drošības ierīces izvēlēto reakciju. Ja parādās E1 vai E2, novērsiet cēloni saskaņā ar diagnostiku un atkārtojiet kalibrāciju tikai pēc problēmas novēršanas.
Programmēšana, izmantojot displeju
Iestatiet, kad piedziņa ir apturēta. Turiet nospiestu ENTER vismaz 1 sekundi, ar bultiņām </> izvēlieties funkciju; ENTER atver tās vērtību. Mainiet vērtību ar bultiņām un apstipriniet un saglabājiet to ar ENTER. ESC atceļ neapstiprinātas izmaiņas un iziet no izvēlnes; izvēlne tiek aizvērta arī pēc 10 sekunžu bezdarbības. Neuzskatiet neapstiprinātas izmaiņas par saglabātām.
Ārpus izvēlnes izmēģinājuma laikā bultiņas izmanto kustības vadībai, bet ESC — apturēšanai. Programmēšanas vērtības un apstiprināšanu pārbaudiet displejā. PWR LED norāda, ka ir pieejama barošana.
F funkcijas – pilnie iestatījumi
Treknrakstā norādītas rūpnīcas vērtības attiecīgajai ZBX7N versijai. Funkcijas pieejamība ir atkarīga no pievienotās plates, aktivizētā enkodera un saistītajām funkcijām. Pirms izmaiņām pierakstiet sākotnējos iestatījumus. Neiestatiet F34/F35 jutību un palaišanas griezes momentu, vadoties pēc maksimālās svara slodzes; pēc regulēšanas pārbaudiet spēkus un aizsardzības darbību.
Lietotāji un sistēma U / A / H
Tālvadības pulšu reģistrēšana
ZBX7N ar radio karti AF43S 433,92 MHz atbalsta līdz 250 lietotājiem. TOP44RBN izmanto Rolling Code 433,92 MHz frekvencē. U4 izvēlnē jābūt iespējotai atbilstošajai kodēšanai; neuzskatiet, ka jebkura tālvadības pults ar tādu pašu frekvenci ir saderīga.
AF karti ievietojiet vai izņemiet tikai tad, kad barošana ir atslēgta. Ja U4 = 1, ir atļauti visi atbalstītie kodi; U4 = 2 ierobežo uztveršanu tikai ar Rolling Code. Pirms U4 izvēles apstiprināšanas ņemiet vērā, ka radio atmiņa tiks dzēsta: šajā vecākajā versijā, izvēloties kodēšanu, saglabātās tālvadības pultis tiek automātiski dzēstas. Vispirms pierakstiet lietotājus un sagatavojieties tos reģistrēt no jauna; tikai F8 atbilstība nepārbauda U4 darbību.
- Izvēlnē atlasiet U1 un nospiediet ENTER.
- Atlasiet komandu: 1 = atvērt/aizvērt; 2 = atvērt–STOP–aizvērt–STOP; 3 = tikai atvērt; 4 = daļēja atvēršana.
- Apstipriniet ar ENTER. Dažas sekundes displejā mirgos brīvais lietotāja numurs no 1 līdz 250.
- Kamēr tas mirgo, nosūtiet kodu, nospiežot vajadzīgo tālvadības pults pogu. Pierakstiet saglabāto pozīciju; pēc iziešanas no izvēlnes pārbaudiet komandu.
- Lai pievienotu citu funkciju vai lietotāju, atkārtojiet U1 darbības. Ja parādās kļūda E15, pārbaudiet karti, frekvenci un kodēšanu.
Viena vai visu lietotāju dzēšana
Viens lietotājs: U2 → ENTER → ar bultiņām atlasiet saglabāto numuru → ENTER. Teksts CLr apstiprina dzēšanu. Visi lietotāji: U3 → ENTER → ON → ENTER. U3 nav ne parametru atiestatīšana A4, ne kalibrēšana A3.
Parametru atiestatīšana un atmiņas pārsūtīšana
A4 – rūpnīcas parametri
Pirms atiestatīšanas pierakstiet A1, F54, drošības ieeju iestatījumus, automātisko aizvēršanu un piekļuves datus. Atlasiet A4, apstipriniet ar ENTER, izvēlieties ON un vēlreiz apstipriniet ar ENTER. Pēc tam pārbaudiet visus nepieciešamos parametrus, kalibrēšanas statusu un drošības funkcijas. Neuzskatiet, ka A4 apstiprina visu radio lietotāju dzēšanu; to dzēšanai izmantojiet U3.
F50 / F51 – Memory Roll
- Atslēdziet barošanu un ievietojiet Memory Roll marķētajā ligzdā.
- Pēc ieslēgšanas atlasiet F50 = ON un apstipriniet ar ENTER; tiks saglabāti lietotāji un konfigurācija.
- Pirms kartes izņemšanas un ievietošanas otrā saderīgā platē atkal atslēdziet barošanu.
- Mērķa platē atlasiet F51 = ON un apstipriniet ar ENTER. Pārbaudiet pārsūtītos iestatījumus atbilstoši konkrētajai piedziņai un instalācijai.
- Pēc pārsūtīšanas karti ieteicams izņemt, vienmēr atslēdzot barošanu.
Divas piedziņas MASTER / SLAVE
Abās plāksnēs ievietojiet RSE, kad barošana ir atvienota, un savienojiet A–A, B–B un GND–GND, izmantojot UTP CAT5. Komandas un drošības ierīces pievienojiet MASTER. MASTER iestatiet F49 = 1, pareizu F54, F52 = ON un apstipriniet pārraidi; pēc tam palaidiet A3. Lietotājus saglabājiet MASTER. Savienotajā režīmā SLAVE programmēšanas pogas ir deaktivizētas.
Parasta atvēršanas/aizvēršanas komanda vai tikai atvēršanas komanda darbina abus vārtu spārnus; daļējas atvēršanas komanda atver tikai MASTER spārnu. Divu piedziņu savienošana nepalielina viena vārtu spārna svara ierobežojumu. Atsevišķai CRP komunikācijai izmantojiet atbilstošos F49/F56/F63 iestatījumus, nevis MASTER/SLAVE režīmu.
Bezvadu drošības ierīces RIO
RIOCN8WS pievieno RIO-CONN, kad barošana ir atvienota. RIOED8WS drošības malas un RIOPH8WS fotoelementus iestatiet, izmantojot attiecīgos F65–F68 parametrus un ievērojot to pieslēguma shēmu; RIOLX8WS ir paredzēts bezvadu signalizācijai. Bez konfigurācijas plate var uzrādīt E18, bet savienojuma kļūmes vai traucējumu gadījumā — E17. Nejauciet RIO-CONN ar AF ligzdu tālvadības pultīm.
Diagnostika un traucējumu novēršana
| Displejs | Nozīme | Pārbaude / risinājums |
|---|---|---|
| E1 | Kalibrēšanas kļūda. | Pārbaudiet mehāniskos gala atdurus, gala slēdžu atdurus, brīvu kustību, A1 un F54; pēc tam atkārtojiet A3. |
| E2 | Kalibrēšana / enkodera iestatīšana. | Vispirms pārbaudiet, vai ir veiksmīgi pabeigta A3 apmācība, un pārbaudiet F11. E2 pats par sevi nav E3 — enkodera kļūme. Ja paziņojums saglabājas pēc sekmīgas apmācības, pārbaudiet enkodera rūpnīcas instalāciju un vērsieties servisā. |
| E3 | Enkodera kļūme. | Kad barošana ir atvienota, pārbaudiet savienotāju un +/E/D vadus; bojājumu novēršanu uzticiet servisam. Neatslēdziet aizsardzību kā remonta aizstājēju. |
| E4 | Drošības pārbaudes kļūda. | Salīdziniet faktisko TS pieslēgumu, fotoelementu barošanu un kontaktu ar F5 un F2/F3. |
| E7 | Nepietiekams darbības laiks. | Pārbaudiet pretestību visā kustības ceļā, gala stāvokļus un kalibrēšanu. Nepalieliniet spēku vārtiem, kas ķeras. |
| E8 | Atbloķēšanas vāciņš ir atvērts. | Nobloķējiet mehānismu un aizveriet vāciņu; pārbaudiet tā sensoru. |
| E9 | Šķērslis aizvēršanas laikā. | Novāciet šķērsli; manuāli pārbaudiet vadotni/zobstieni un pēc tam F34/F35. |
| E10 | Šķērslis atvēršanas laikā. | Novāciet šķērsli atvēršanas ceļā, pārbaudiet vadotni un gala slēdzi; pēc tam — jutīgumu. |
| E11 | Sasniegts noteikto šķēršļu maksimālais skaits. | Pārbaudiet atkārtotu pretestību vai šķērsli visā kustības ceļā un enkoderu; pēc remonta veiciet pārbaudi. |
| E15 | Nesaderīga tālvadības pults. | Pārbaudiet AF karti, frekvenci un U4; nemēģiniet kļūdu novērst, atiestatot visu plati. |
| E17 | Bezvadu sistēmas kļūda. | Pārbaudiet RIO saskarni, ierīces un traucējumus. Sistēma var bloķēt kustību. |
| E18 | Trūkst bezvadu sistēmas konfigurācijas. | Pārbaudiet RIOCN8WS un konfigurējiet attiecīgos F65–F68 parametrus un ierīces. |
Ja vārti nekustas vai neaizveras
Nekustas nevienā virzienā: pārbaudiet barošanu, piedziņas bloķētāju, vāciņu, STOP statusu un drošības kontaktus, tālvadības pults bateriju un to, vai nav iestrēgusi komanda. Atveras, bet neaizveras: pārbaudiet fotoelementu staru, to izlīdzinājumu, NC kontaktu un CX/CY konfigurāciju; nepārveidojiet pievienoto aizsardzības ierīci par pastāvīgu pārvienojumu.
ZBX7N drošinātāji 230 V
| Drošinātājs | Vērtība / tips |
|---|---|
| LINE – tīkls | 5 A-F, ātras darbības |
| BOARD – plate | 630 mA-F, ātras darbības |
| ACCESSORIES – piederumi | 1 A-F, ātras darbības |
Pirms drošinātāju pārbaudes atvienojiet barošanu. Izmantojiet tādas pašas nominālās vērtības ātras darbības drošinātāju; lielākas nominālvērtības drošinātājs vai atkārtota nomaiņa, nenovēršot īssavienojumu, nav remonts.
Apkope un spēka iestatīšana
Regulāri pārbaudiet, vai kustības ceļš un zobstienis ir tīri, vai vārti kustas brīvi, kā arī stiprinājumus, gala slēdžu atdurus, kabeļu bojājumus, atbloķēšanu un katras aizsardzības ierīces darbību. Pirms tīrīšanas vai apkopes darbiem atvienojiet barošanu. Eļļojiet tikai tās mehāniskās detaļas, kurām tas nepieciešams; vadotne nedrīkst radīt papildu berzi.
Motora griezes momentu regulē ar transformatora melno Faston kontaktu, izvēloties pozīciju no 1 līdz 4: 1 ir minimums, 4 — maksimums. Kontaktu pārvieto tehniķis tikai tad, kad barošana ir atvienota, ievērojot sākotnējo attēlu. Enkodera jutību iestata atsevišķi, izmantojot F34/F35; lielāks griezes moments vai zemāka jutība neaizstāj drošības malu pareizu novietojumu un spēka pārbaudi.
Servisa ierakstā jānorāda datums, manevru skaits A5, versija H1, veiktie remontdarbi un aizsardzības ierīču pārbaudes rezultāts. Pēc darbu pabeigšanas uzlieciet pārsegus tā, lai tie nesaspiestu kabeļus.
BX708AGS tehniskie parametri
Dati atbilst norādītajai piedziņas un vadības versijai. Pirms montāžas salīdziniet barošanas parametrus, motora marķējumu un vērtības uz motora datu plāksnītes.
| Parametrs | Vērtība |
|---|---|
| Maksimālais vārtu spārna svars | 800 kg |
| Maksimālais vārtu spārna garums | 14 m |
| Tīkla barošana | 230 V AC, 50/60 Hz |
| Motora barošana | 230 V AC |
| Jauda | 530 W |
| Spiešanas spēks | 800 N |
| Pārvietošanās ātrums | 10 m/min |
| Aizsardzības klase | IP44 |
| Darba temperatūra | −20 līdz +55 °C |
| Cikli stundā | 17 ar 4 m vārtu vērtni / 20 °C |
| Cikli pēc kārtas | 6 ar 4 m vārtu vērtni / 20 °C |
| Kondensators | 20 µF |
| Patēriņš gaidstāves režīmā | 2,4 W |
| Patēriņš ar Green Power moduli | 0,5 W; modulis nav parasts akumulatora rezerves barošanas avots |
| Motora termiskā aizsardzība | 150 °C |
| Elektriskās aizsardzības klase | I |
| Piedziņas svars | 15 kg |
| Zobrats | 4. modulis |
| Gala slēdži | mehāniski |
| Vadība | ZBX7N ar displeju un enkoderu |
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
