Produkta apraksts Piedziņas komplekts bīdāmajiem vārtiem līdz 600 kg CAME BXV06AGS, 801MS-0180 (D)

CAME BXV06AGS piedziņa ir paredzēta bīdāmiem vārtiem ar svaru līdz 600 kg un vārtu vērtnes garumu līdz 18 m. Tai ir elektromehānisks apturēšanas slēdzis. Piedziņa ir nereversējama. Detalizēti tehniskie parametri ». Lejupielādēt rokasgrāmatu ».

CAME BXV06AGS ar vadības plati ZN7 ir bīdāmo vārtu piedziņa ar 24 V DC motoru un mehāniskiem gala slēdžiem. Tīkla barošana ir 230 V AC. Tā paredzēta vārtu vērtnei, kuras svars nepārsniedz 600 kg un garums — 18 m. Vārtu svaru, garumu un pretestību vērtējiet kopā; lielāka jauda neaizstāj vieglu manuālu kustību.

Uzstādīšana, pieslēgšana elektrotīklam un nodošana ekspluatācijā jāveic kvalificētam tehniķim. Pirms darbu sākšanas atvienojiet elektrotīklu un iespējamās baterijas. Fotoelementi un enkoders neaizstāj stingrus gala atdurus, bīstamo zonu aizsardzību un spēku pārbaudi uz uzstādītiem vārtiem.

Pirms uzstādīšanas pārbaudiet piedziņas marķējumu, plati ZN7, versiju H1 un tās izvēlni. Tālāk norādītie tehniskie dati un pieslēgumi attiecas uz aprakstīto komplektāciju. Tālāk norādītie iestatījumi attiecas uz komplektāciju ar F28 = 60–100 %, F8 = 1/2 un U3 = 0/1. Ja plate piedāvā citas vērtības vai savienotājus, izmantojiet konkrētajai komplektācijai paredzēto instrukciju; šie trīs parametri paši par sevi nenosaka visu aparātprogrammatūru.

Ātrā navigācija
BXV06AGS komplekts	Piederumi
Uzstādīšana	Kabeļu instalācija
Manuāla atbloķēšana	Vadības plates orientācija
Spailes un barošana	Fotoelementi un pārbaude
Pirmā palaišana	Gājiena iemācīšana
Programmēšana	Tālvadības pultis
Atiestatīšana un atmiņa	Diagnostika
Apkope	Tehniskie parametri
Uzstādīšanas PDF rokasgrāmata

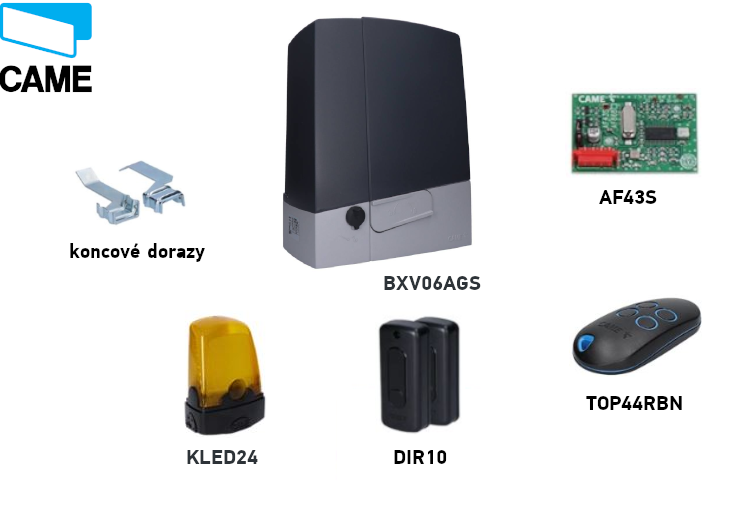

CAME BXV06AGS komplekts

Abos komplektos ietilpst piedziņa, vadības bloks, fotoelementi, radio uztvērējs un bākuguns. Pirms pieslēgšanas pārbaudiet faktiski piegādāto piederumu marķējumu. Papildu elementus, jo īpaši zobstieni un vietējo vadību, izvēlieties atbilstoši konkrētajiem vārtiem.

Parametrs	CAME BXV06AGS
Komplekts	CAME BXV06AGS, 801MS-0180 (D)
Maksimālais vārtu vērtnes svars	600 kg
Maksimālais vārtu vērtnes garums	18 m
Tīkls / motors	230 V AC / 24 V DC
Jauda / spēks	270 W / 600 N
Maksimālais ātrums	12 m/min
Motora izvēle A1	2–600 kg
Šīs instrukcijas vadības sistēma	ZN7, displejs un izvēlne

Norāde 18 vai 20 m apzīmē vārtu vērtnes maksimālo garumu, nevis automātiski brīvās caurbraukšanas platumu. A1 izvēle nemaina pašas piedziņas celtspēju.

Piederumi un pieslēgumu piemēri

Tālāk minētie piemēri attiecas uz konkrēti norādītām ierīcēm. Cita tipa ierīcei izmantojiet tās spailes un parametrus; vienāda funkcija vai frekvence pati par sevi neapstiprina saderību.

Elements	Pārbaudīts piemērs / lietojums
Fotoelementi	CAME DIR10, 12/24 V AC/DC, darbības rādiuss 10 m; pieslēgums un TS tests.
Bākuguns	CAME KLED24, 24 V AC/DC, 2 W; izeja 10–E.
Radio uztvērējs	CAME AF43S, AF spraudņa karte, 433,92 MHz; kodējumu pārbaudiet kopā ar U4.
Tālvadības pults	CAME TOP-432EE, fiksēts kods 433,92 MHz; piemērs atbilstošam uztvērējam.
Zobstienis	Zobstieņi, modulis 4; atstarpe un stiprinājums.
Vietējā vadība	Slēdži, pogas un lasītāji; NO komandas un NC drošības kontakti atbilstoši spaiļu izkārtojumam.

Piedziņas uzstādīšana

Kad piedziņa ir atbloķēta, vārtiem visā gājiena garumā jākustas viegli, bez slīpuma, bojātiem riteņiem vai riska izlekt no vadotnes. Pārbaudiet stingrus mehāniskos atdurus gan atvērtā, gan aizvērtā stāvoklī, pamatnes stabilitāti un aizsardzību vietās, kur vērtne var kādu saspiest. Piedziņas zonā nedrīkst uzkrāties ūdens, un to nedrīkst apskalot tieša ūdens strūkla. Ja bīdāmajā vārtu vērtnē ir iebūvēti gājēju vārtiņi, motorizētai kustībai jābūt iespējamai tikai tad, kad tie ir droši aizslēgti.

Pamats un enkurošanas plāksne

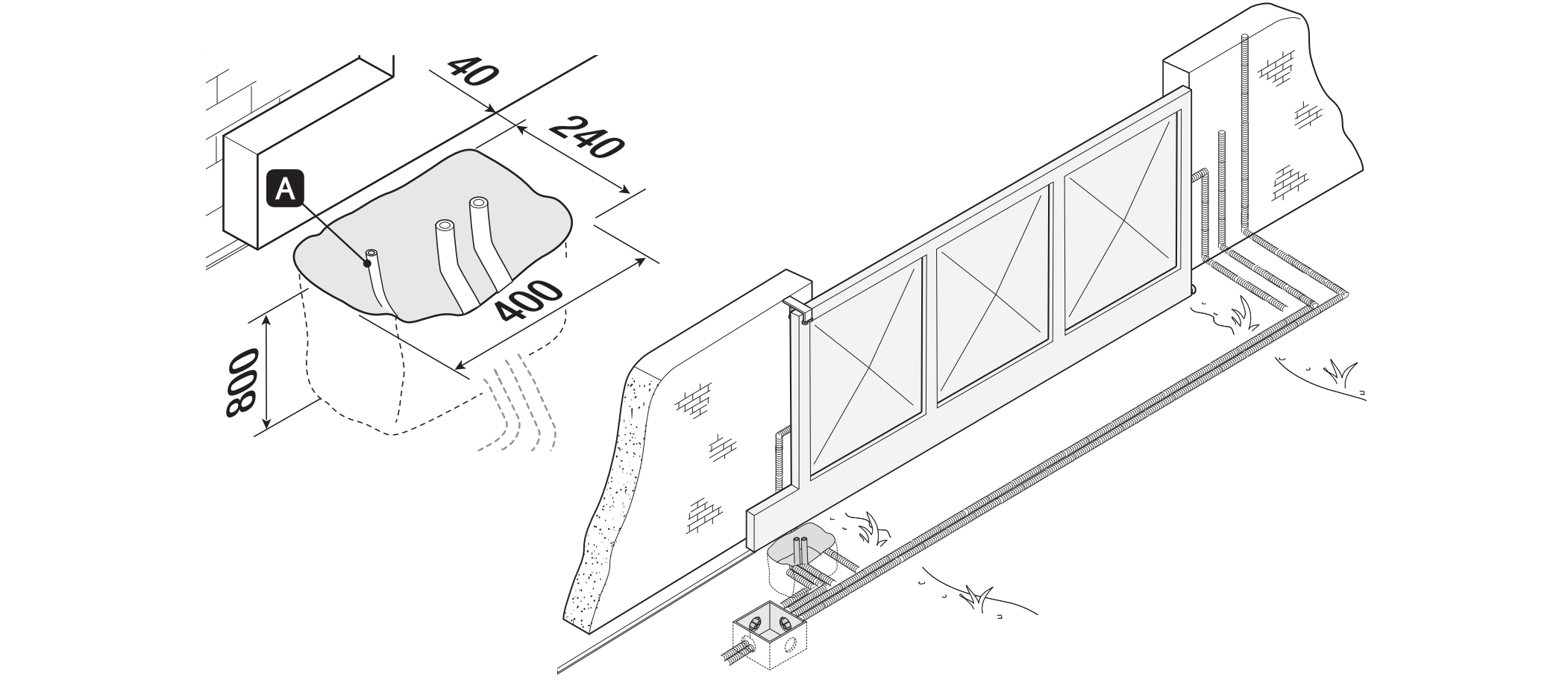

Uzstādīšanas piemērā paredzēts izrakums 400 × 240 mm un 800 mm dziļumā. Pielāgojiet pamata izmērus gruntij un konkrētajiem vārtiem. Veidņiem jābūt 50 mm virs zemes līmeņa; izmantojiet armatūru un M12 enkurus. Piedziņas barošanas kabelim ieteicama Ø 40 mm aizsargcaurule, piederumiem — Ø 25 mm, bet iespējamajai atbloķēšanas trosei — Ø 20 mm.

BXV pamata un aizsargcauruļu izvietojuma piemērs

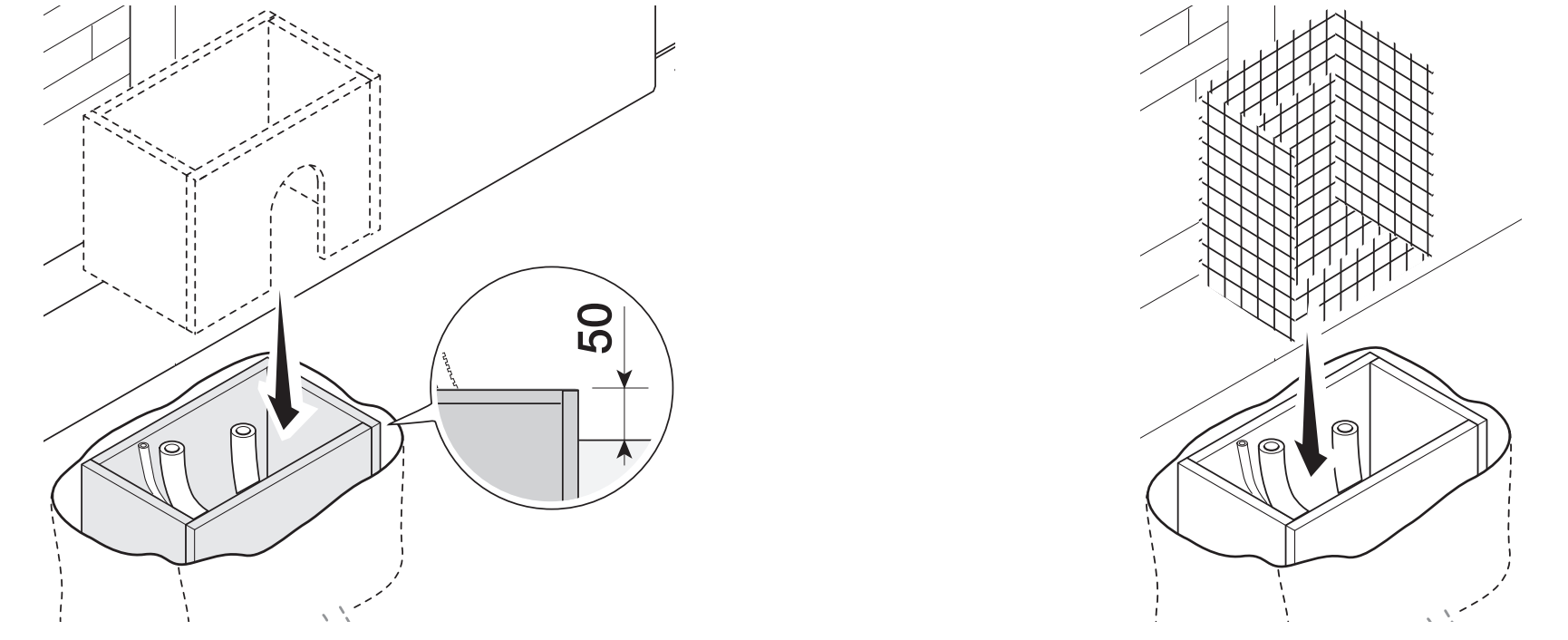

Veidņi 50 mm virs zemes līmeņa un betona pamata armatūra

Novietojiet enkurošanas plāksni horizontāli, izvadiet kabeļus caur tās atverēm un atstājiet enkuru vītņotās daļas virs virsmas. Ļaujiet betonam cietēt vismaz 24 stundas. Plāksnes novietojumu attiecībā pret zobstieni nosakiet pēc attēla: horizontālais attālums 95 mm un augstums 106 mm attiecas uz šķēlumā atzīmētajām virsmām. Nesajauciet tos ar pamata izmēriem.

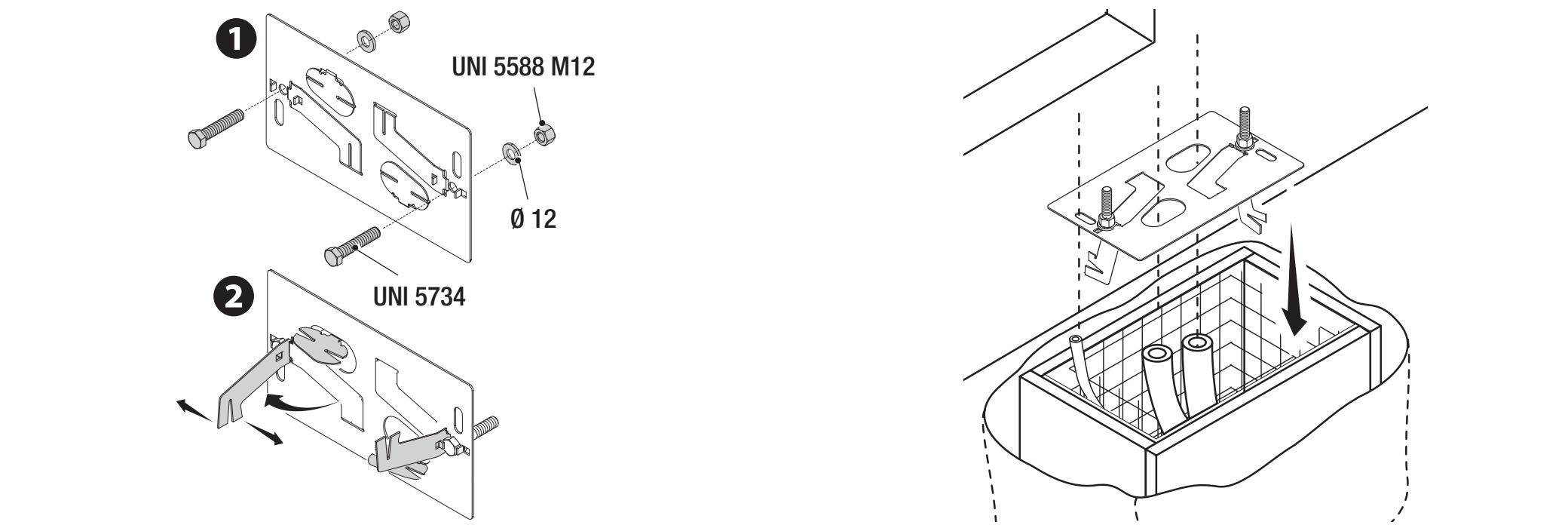

Enkurošanas plāksne, atveres un M12 stiprinājumi

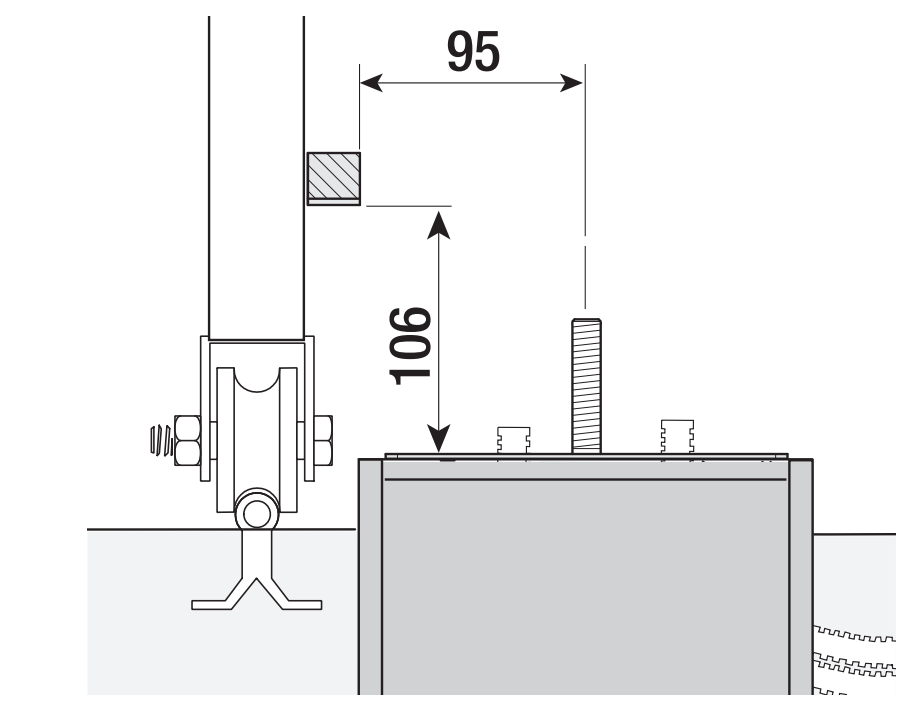

Enkurošanas plāksnes novietojums attiecībā pret BXV zobstieni

Uzstādīšana un augstuma regulēšana

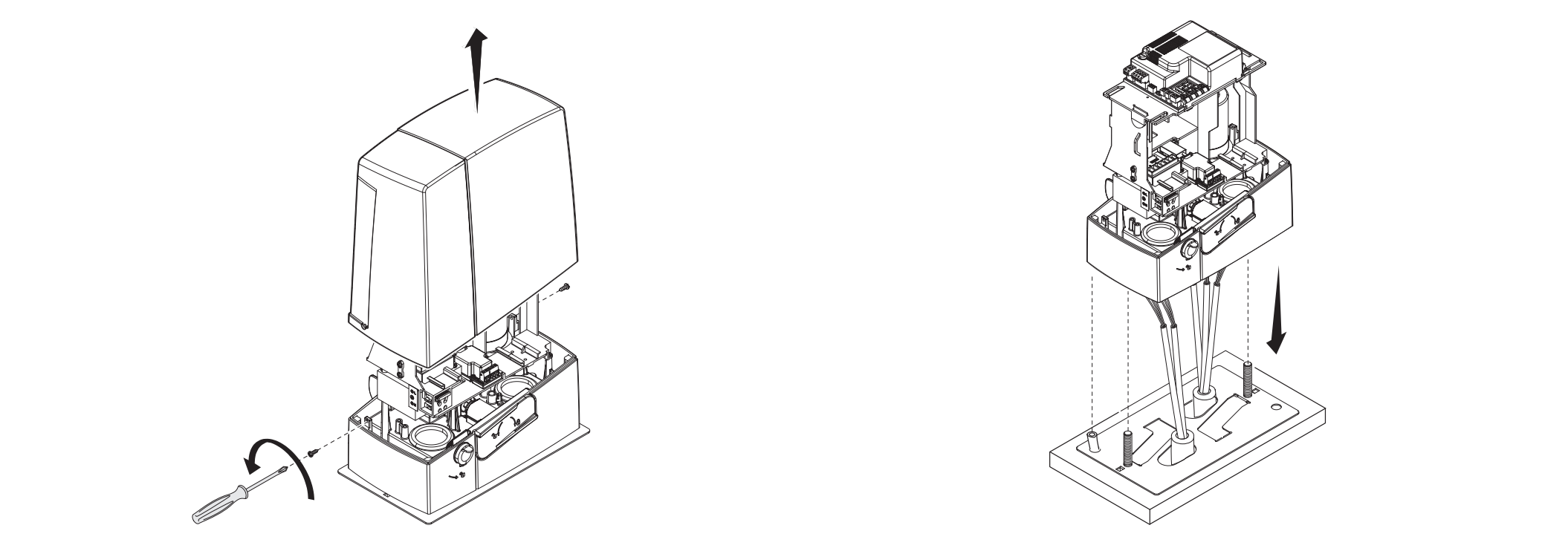

Noņemiet pārsegu un uzstādiet piedziņu uz plāksnes. Kabeļiem jābūt ievilktiem korpusa apakšdaļā un pareizi ievietotajās kabeļu ievadcaurulēs. Regulēšanas laikā paceliet piedziņu ar vītņotajām kājiņām par 5–10 mm, lai paliktu rezerve sazobes regulēšanai.

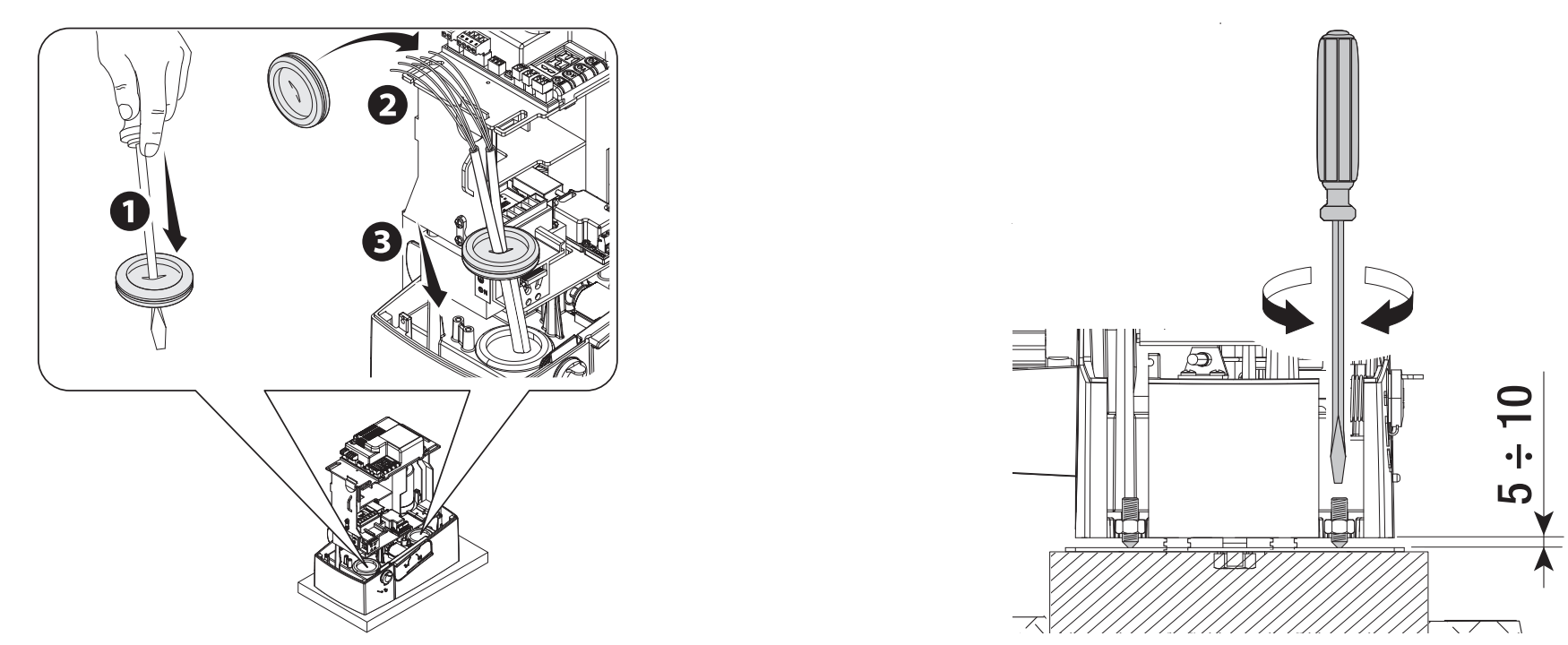

BXV kabeļu ievadcaurule un augstuma regulēšana

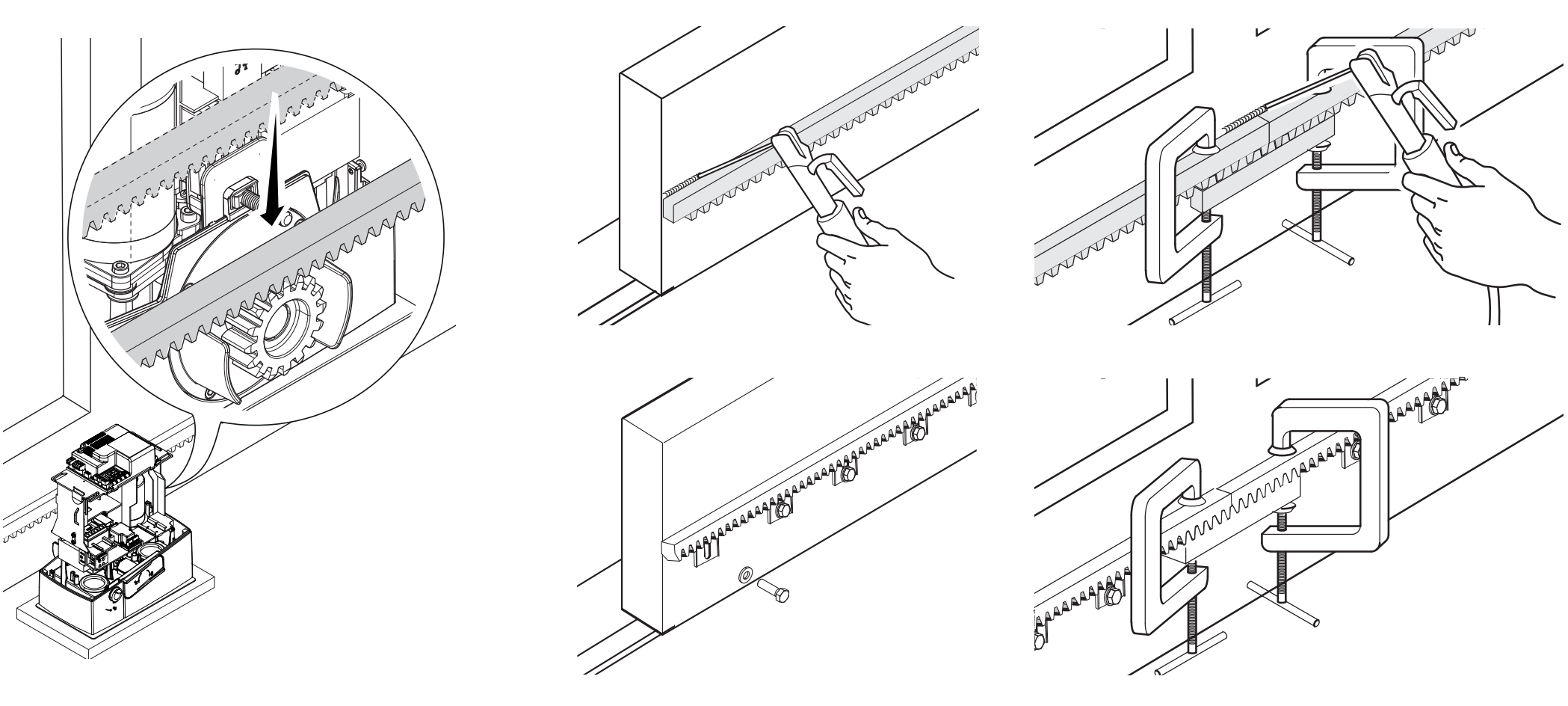

Zobstienis un sazobes atstarpe

Atbloķējiet piedziņu un piestipriniet zobstieni, vienlaikus manuāli pārvietojot vārtu vērtni. Savienojot detaļas, zem savienojuma novietojiet zobstieņa palīgposmu, lai zobi vienmērīgi sakristu. Pēc montāžas noregulējiet piedziņas vertikālo un horizontālo stāvokli.

Atstājiet 1–2 mm atstarpi starp zobrata sliedi un zobratu. Vārtu svars nedrīkst balstīties uz piedziņu. Ar roku izbrauciet visu kustības ceļu, pārbaudiet zobrata saķeri un sliedes savienojumus, un tikai pēc tam pievelciet uzgriežņus un paplāksnes pie enkuriem.

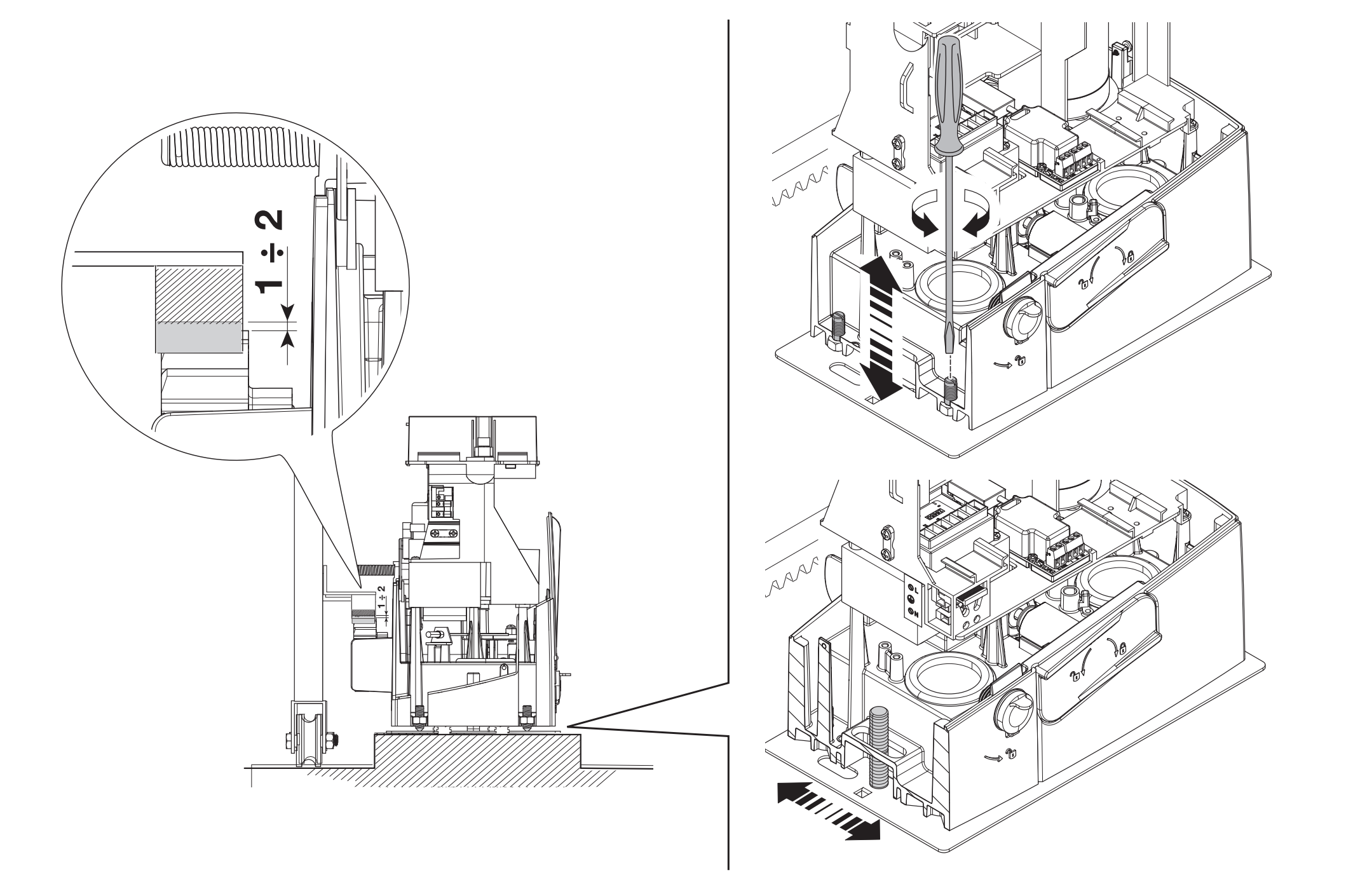

1–2 mm atstarpe un BXV sazobes regulēšana

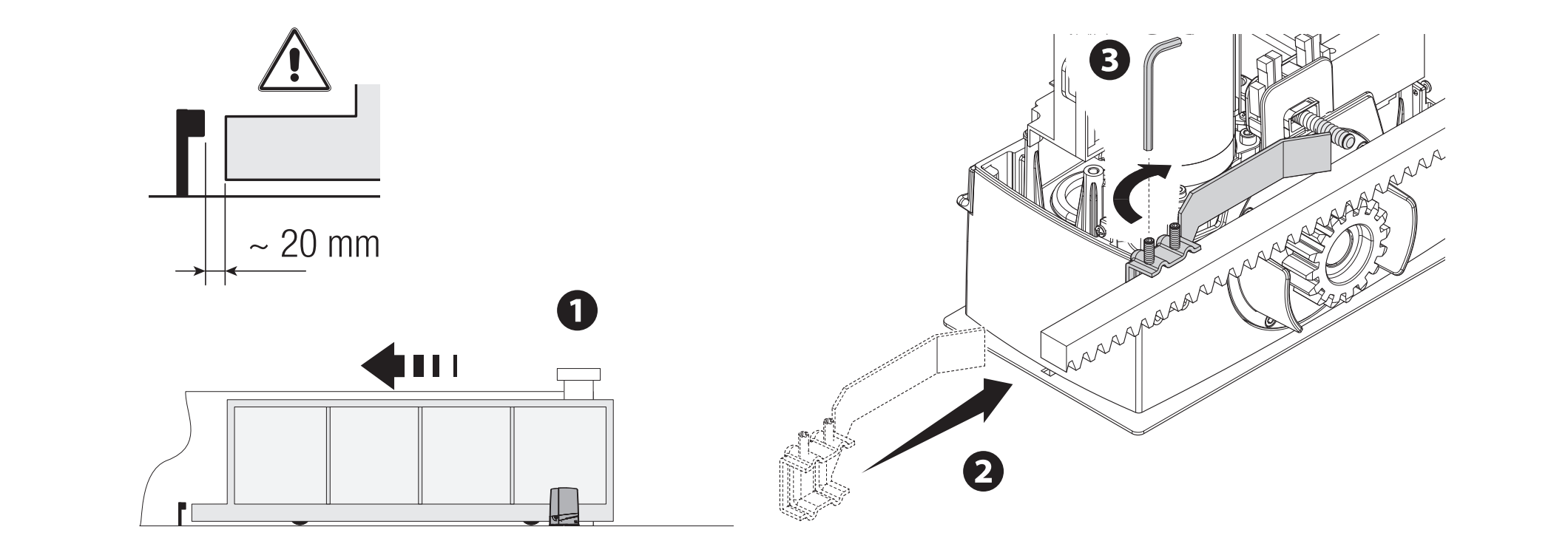

Mehāniskie gala slēdži

Ar roku pārvietojiet vārtu vērtni atvērtā stāvoklī. Piestipriniet atvēršanas slēdža atduri pie zobrata sliedes tā, lai tās uzbrauktuve droši pārslēgtu atsperes mikroslēdzi. Tādā pašā veidā noregulējiet aizvēršanas atduri. Droši nostipriniet atdures; vārtu mehāniskā gala atdure un piedziņas slēdža atdure pilda atšķirīgas funkcijas.

Attēlotajā komplektā gala pozīcijā atstājiet aptuveni 20 mm pirms fiksētās atdures. Pārbaudiet gaitas rezervi faktiskajā ātrumā un slodzē.

Mehāniskā slēdža atdure atvēršanas laikā

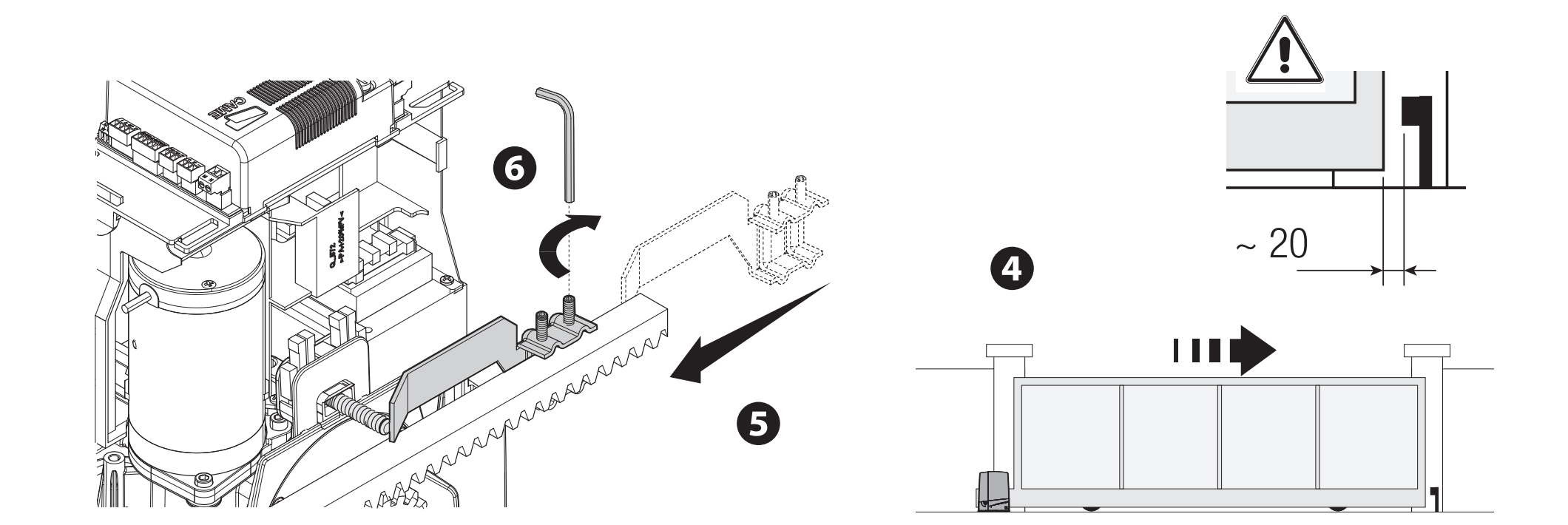

Mehāniskā slēdža atdure aizvēršanas laikā

Kabeļu instalācija

Pieslēgums	Kabelis / nosacījums
Elektrotīkls 230 V AC, L/N/PE	3G × 1,5 mm² līdz 20 m; 3G × 2,5 mm², ja garums ir 20–30 m.
Vadības elementi	Dzīslu skaits atkarīgs no vadības veida; norādītajiem īsajiem kabeļu posmiem šķērsgriezums ir 0,5 mm².
DIR10 fotoelementi	TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Nodrošiniet TX savienojumu un NC kontaktu.
Antena	RG58, ne vairāk kā 10 m; ieteicamais garums līdz 5 m.
RSE / CRP	UTP CAT 5; atsevišķs seriālais savienojums, nevis motora barošana.

Dzīslu skaitam jābūt pietiekamam visai izvēlētajai shēmai. Ja kabeļa posms ir garāks, ir paralēli pieslēgtas slodzes vai tiek izmantoti citi piederumi, tehniķim jāaprēķina dzīslas šķērsgriezums, ņemot vērā strāvu un sprieguma kritumu. Aizsargājiet kabeļus pret bojājumiem un saskari ar motoru vai transformatoru; elektrotīkla pievadu un zemsprieguma ķēdes izvietojiet atbilstoši nodalītas.

Manuāla atbloķēšana strāvas padeves pārtraukuma gadījumā

Pirms vārtu manuālas pārvietošanas atvienojiet strāvas padevi un nostipriniet vērtni. Bojātu vai nesabalansētu vārtu atbloķēšana var izraisīt nekontrolētu kustību.

Ievietojiet atslēgu slēdzenē un pagrieziet to attēlā norādītās bultiņas virzienā.
Pavelciet un atveriet atbloķēšanas sviru, kā parādīts attēlā.
Pārvietojiet vārtus ar roku kontrolēti, pārliecinoties, ka to kustības ceļā nav cilvēku.
Lai atkal nofiksētu mehānismu, novietojiet sviru sākotnējā stāvoklī un aizslēdziet to. Pirms motora vadības komandas pārliecinieties, ka piedziņa ir bloķēta.

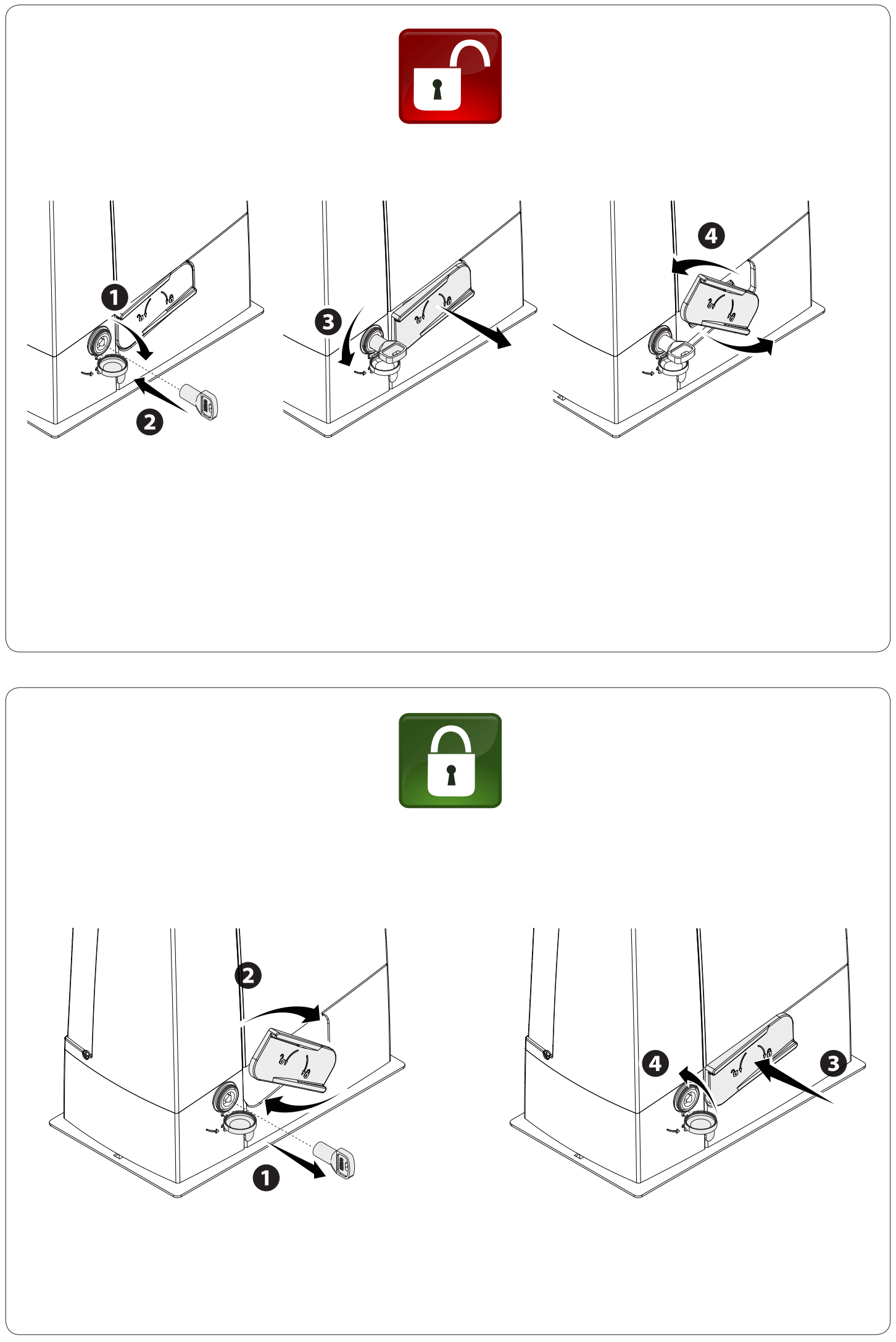

BXV manuāla atbloķēšana un atkārtota nofiksēšana

ZN7 vadības plates orientācija

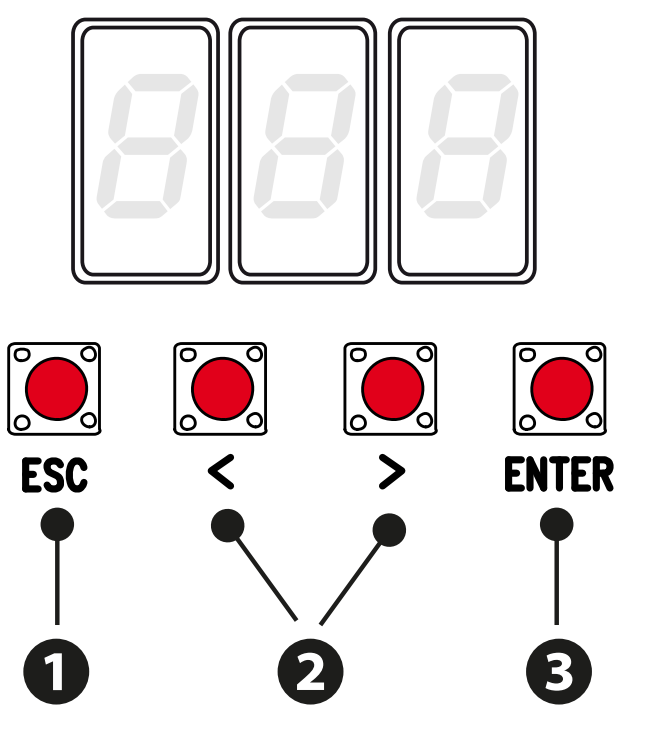

ZN7 ir displejs un pogas ESC, bultiņas un ENTER. Iestatījumus, laikus un lietotājus pārvalda izvēlnē. AF, Memory Roll, R700/R800, RSE un RIOCN8WS savienotājiem ir atšķirīgi lietojumi; karti ievietojiet vai izņemiet tikai tad, kad ir atvienota gan elektrotīkla, gan akumulatoru barošana.

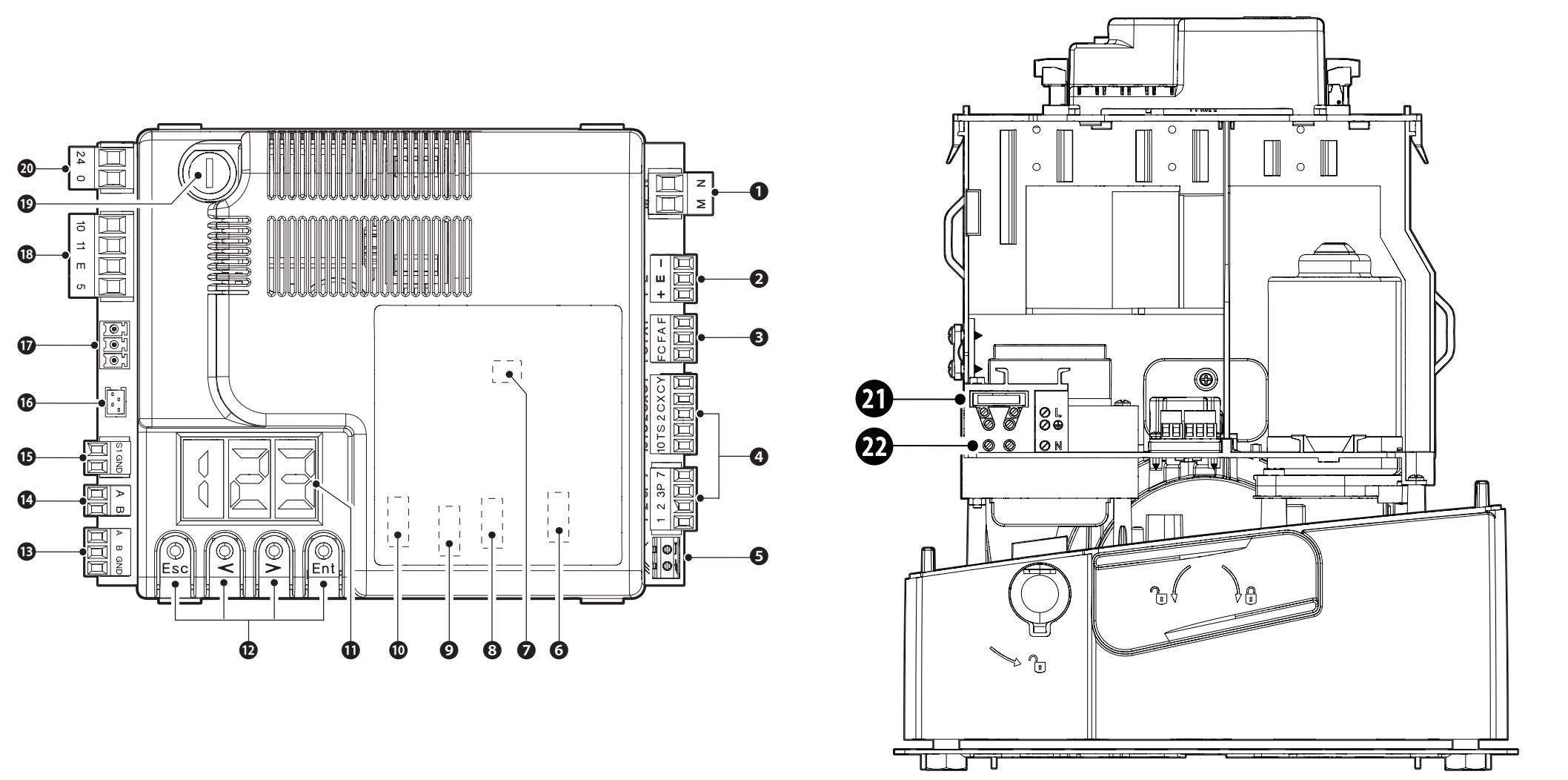

ZN7 vadības plates displejs, spailes un savienotāji

Attēla numurs	Elements
1 / 2 / 3	Motors / enkoders / gala slēdži
4 / 5 / 6	Komandas un drošības elementi / antena / AF
7 / 8 / 9 / 10	Memory Roll / R700 vai R800 / RSE / RIOCN8WS
11 / 12	Displejs / programmēšanas pogas
13 / 14 / 15	A–B–GND seriālais savienojums / A–B tastatūra / S1–GND transponderis
16 / 17 / 18	GSM modulis / RGP1 / piederumi un apgaismojums
19 / 20 / 21 / 22	Piederumu drošinātājs / plates ieeja / elektrotīkla drošinātājs / elektrotīkla pievads

ZN7 spailes un barošana

Spailes	Lietojums / spriegums / polaritāte
L / N / PE	Elektrotīkls 230 V AC, 50/60 Hz BXV06AGS. PE ir aizsargvads; maiņstrāvai nav +/− polaritātes.
10 / 11	Piederumi: parasti 24 V AC, izmantojot akumulatoru barošanu, 24 V DC, kopējā patērētā jauda nedrīkst pārsniegt 40 W. Izmantojot līdzstrāvu 10 = pluss (+), 11 = mīnuss (−); maiņstrāvai polaritātes nav.
10 / E	Bākuguns vai cikla apgaismojums, 24 V AC/DC, maks. 25 W. Līdzstrāvas gadījumā 10 ir kopējais pozitīvais pols, bet E — komutējamā izeja.
10 / 5	Vārtu stāvokļa signalizācija, 24 V AC/DC, maks. 3 W. Līdzstrāvas gadījumā 10 ir kopējais pozitīvais pols, bet 5 — komutējamā izeja; tā nav paredzēta pastāvīgai barošanai.
24 / 0	Iekšējais plates pievads no barošanas daļas; nepieslēdziet to kā piederumu izeju vai ārēju akumulatoru ieeju.
M / N	24 V DC motors; saglabājiet pareizajai komplektācijai atbilstošo pieslēgumu. Nav paredzēts 230 V pievadam.
+ / E / −	Enkoders: barošana +/− un signāls E; tā nav universāla piederumu izeja.
F / FA, F / FC	F — kopējā spaile, FA — atvēršana, FC — aizvēršana; NC gala kontakti bez polaritātes.
A / B / GND – RSE	Seriālais interfeiss ar RSE karti; nejauciet to ar tastatūras A/B spailēm.

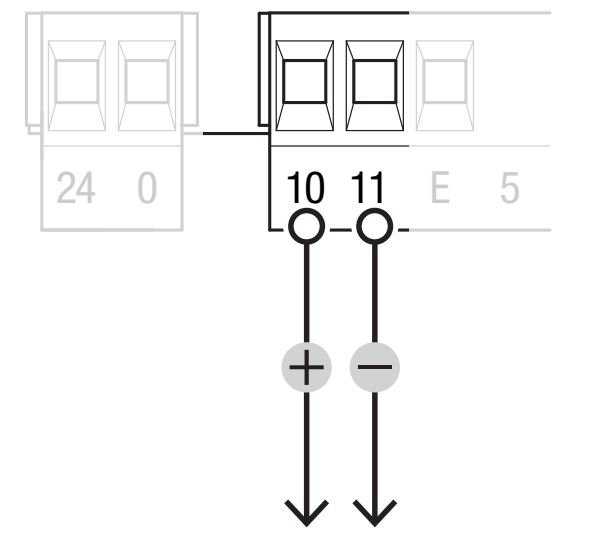

ZN7 piederumu barošanas izeja: 10 (+) un 11 (−), ja izmanto līdzstrāvu

Komandas un drošības kontakti

Spailes	Kontakts / darbība
1–2	NC STOP; aktivizējiet F1 = ON, ja kontakts ir pieslēgts. Rūpnīcas iestatījums: F1 = OFF. Bez polaritātes.
2–7	NO komanda; funkciju izvēlas ar F7. Bezpotenciāla kontakts bez polaritātes.
2–3P	NO daļēja vai pilnīga atvēršana atbilstoši F8. Bezpotenciāla kontakts bez polaritātes.
2–CX / 2–CY	NC drošības ieejas; iestatiet F2/F3. Bez polaritātes.
10 / TS	Pārbaudīts fotoelementu barošanas atzars atbilstoši shēmai; neaktivizējiet F5, ja nav veikts pareizs pieslēgums.
A–B / R800	Kodu tastatūra ar R800 dekodēšanas karti, F14 = 1.
S1–GND / R700	Transponderis vai lasītājs ar R700, F14 = 0.
Antena / AF	RG58 un pareizas frekvences/kodējuma iespraužamā radio karte.

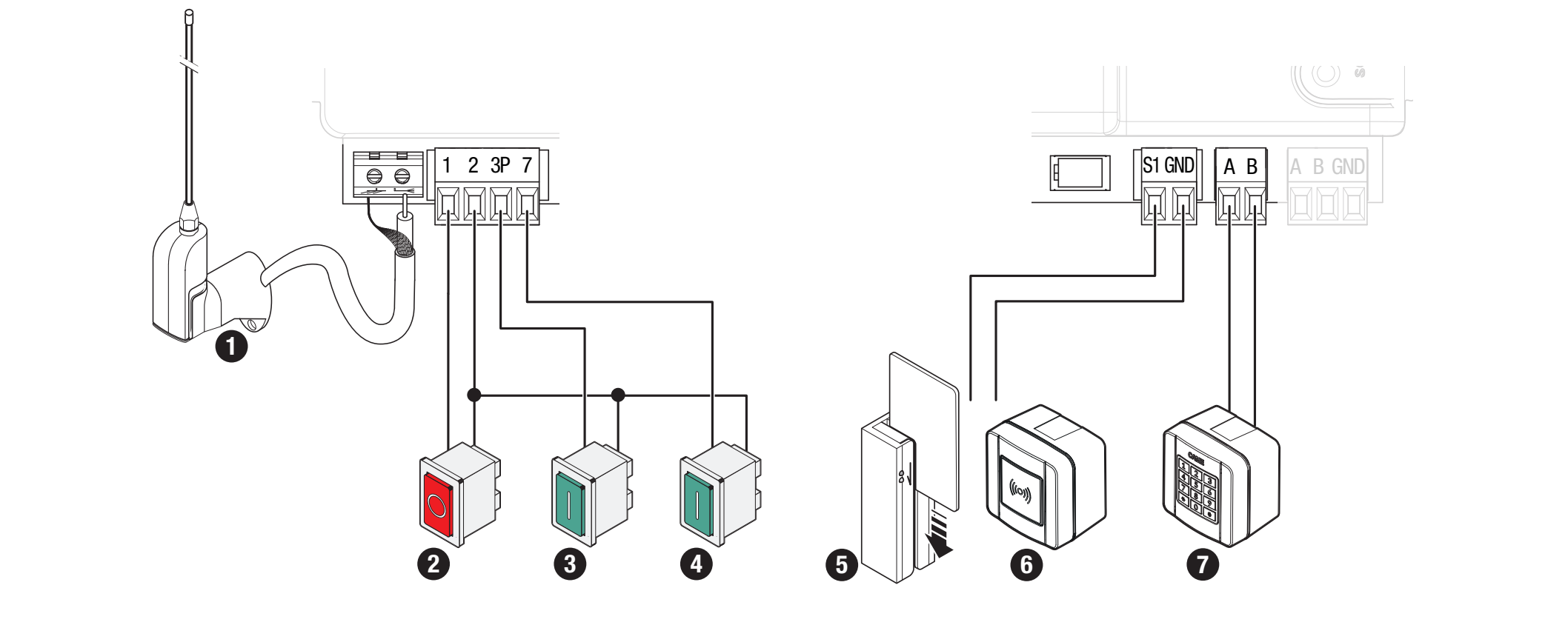

STOP, komandas, lasītājs un tastatūra pie ZN7

Signāllampiņa un statusa indikācija

KLED24, 24 V AC/DC un 2 W, pieslēdziet pie 10–E; signāllampiņai iestatiet F18 = 0. KLED24 barošanas pieslēgums nav atsevišķi marķēts ar +/−. Maiņstrāvas gadījumā līdzstrāvas polaritāte nav jāievēro; līdzstrāvas gadījumā 10 ir plates kopējā pozitīvā spaile. Nepieslēdziet 230 V signāllampiņu šai 24 V izejai.

Izeja 10–5 paredzēta nelielai statusa indikācijai, maks. 3 W, ar iestatījumu F10. Cikliskās gaismas režīmam F18 = 1 ir nepieciešams iestatīt automātiskās aizvēršanās laiku; gaisma deg no atvēršanas līdz pilnīgai aizvēršanai, ieskaitot gaidīšanas laiku.

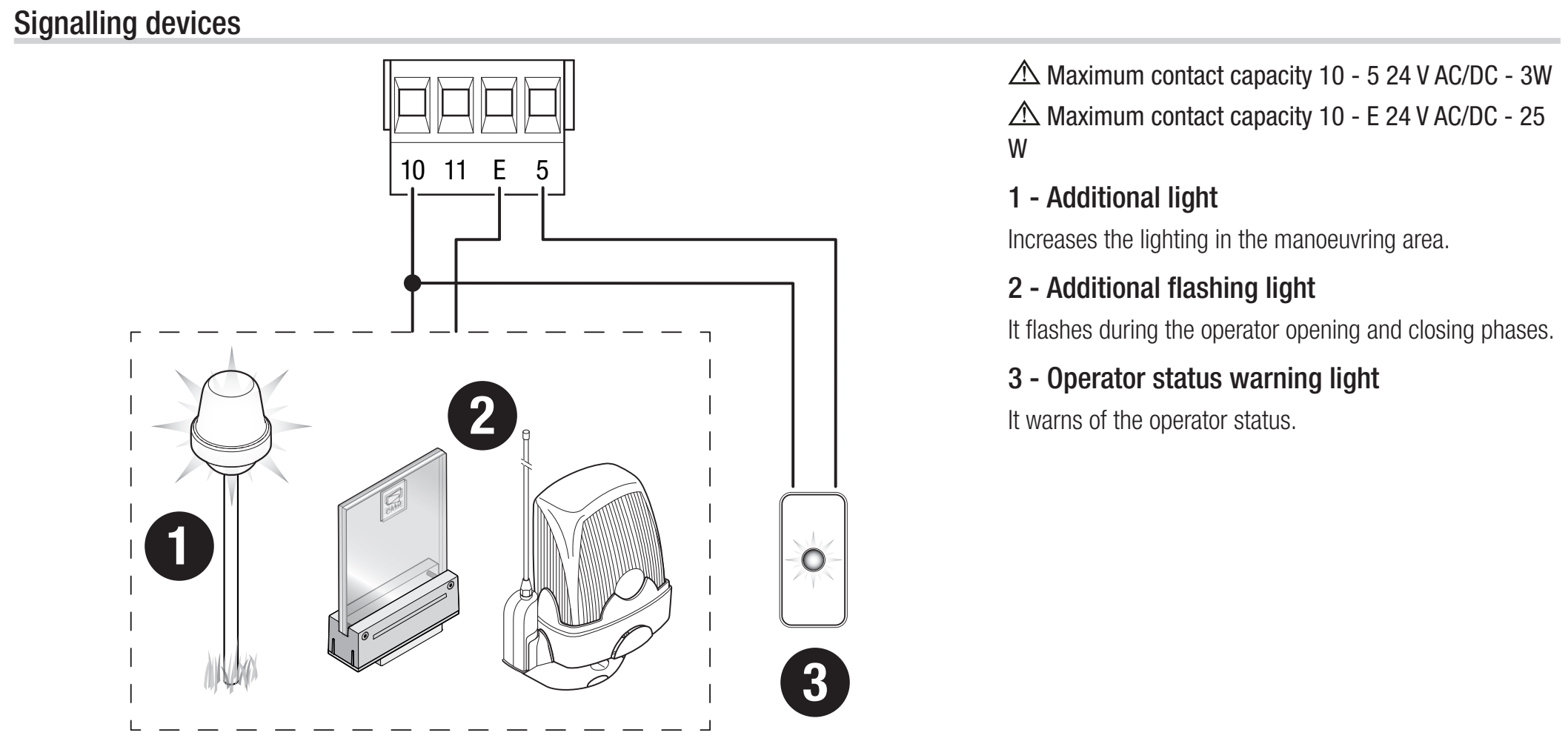

Gaisma, signāllampiņa un statusa indikācija pie ZN7

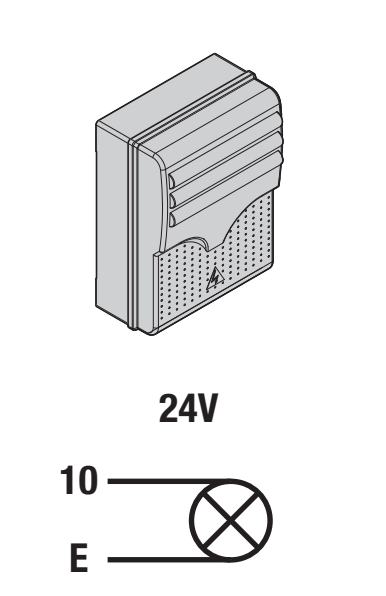

CAME KLED24 24 V signāllampiņas pieslēgšana

Fotoelementi un drošības pārbaude

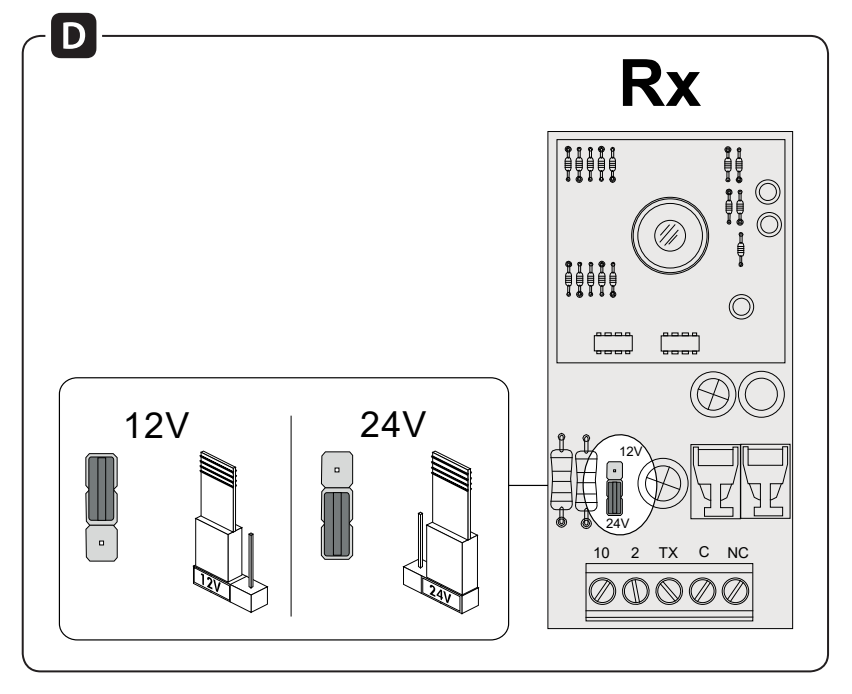

CAME DIR10 sastāv no raidītāja TX un uztvērēja RX ar 10 m darbības attālumu. Iestatiet uztvērēja džemperi uz 24 V. Pāra strāvas patēriņš ir 60 mA pie 24 V AC. RX barošanas spailes ir marķētas ar 10 (+), 2 (−); TX ir spailes TX un 2; ražotājs šajā shēmā tām atsevišķi nenorāda +/− marķējumu. Maiņstrāvas barošanas gadījumā līdzstrāvas polaritāte nav jāievēro. TX spaile ir daļa no sinhronizācijas; savienojiet RX TX ar TX TX atbilstoši shēmai un neaizstājiet šo savienojumu ar tiešu barošanas pievadu no plates spailes 10.

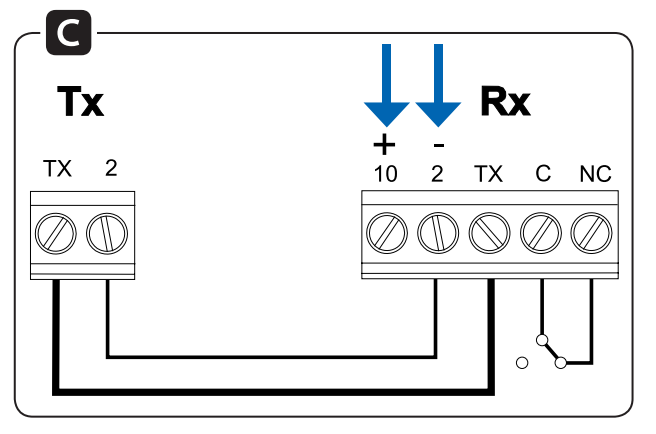

CAME DIR10 fotoelementu TX un RX spailes

Fotoelementa spaile	Parastais pieslēgums	Pieslēgums ar pārbaudi
RX 10 (+)	Plate 10	Plate 10
RX 2 (−) un RX C	Plate 2	Plate 2
RX TX ↔ TX TX	Savienojiet TX starp uztvērēju un raidītāju	Tas pats savienojums
TX 2	Plate 2	Plate TS
RX NC	Plate CX	Plate CX

C–NC kontakts ir bezpotenciāla drošības kontakts. Tam nav plusa vai mīnusa. Barošanas pieslēgums un kontakts ir divas atsevišķas ķēdes. Līdzstrāvas gadījumā 10 ir pozitīvais pols; RX 2 negatīvais izvads šajā konkrētajā shēmā ir savienots ar plates kopējo spaili 2. Nesajauciet spaili 2 ar barošanas spaili 11.

Ja kontakts pieslēgts pie CX, iestatiet F2 = C1. Ja kontakts pieslēgts pie CY, izvēlieties atbilstošo reakciju, izmantojot F3. C1 atkārtoti atver vārtus aizvēršanās laikā, C2 atkārtoti aizver vārtus atvēršanās laikā, C3 aptur kustību un pēc tam automātiski aizver vārtus, un tam nepieciešams F19; C4 gaida šķēršļa novēršanu un pēc tam atsāk kustību.

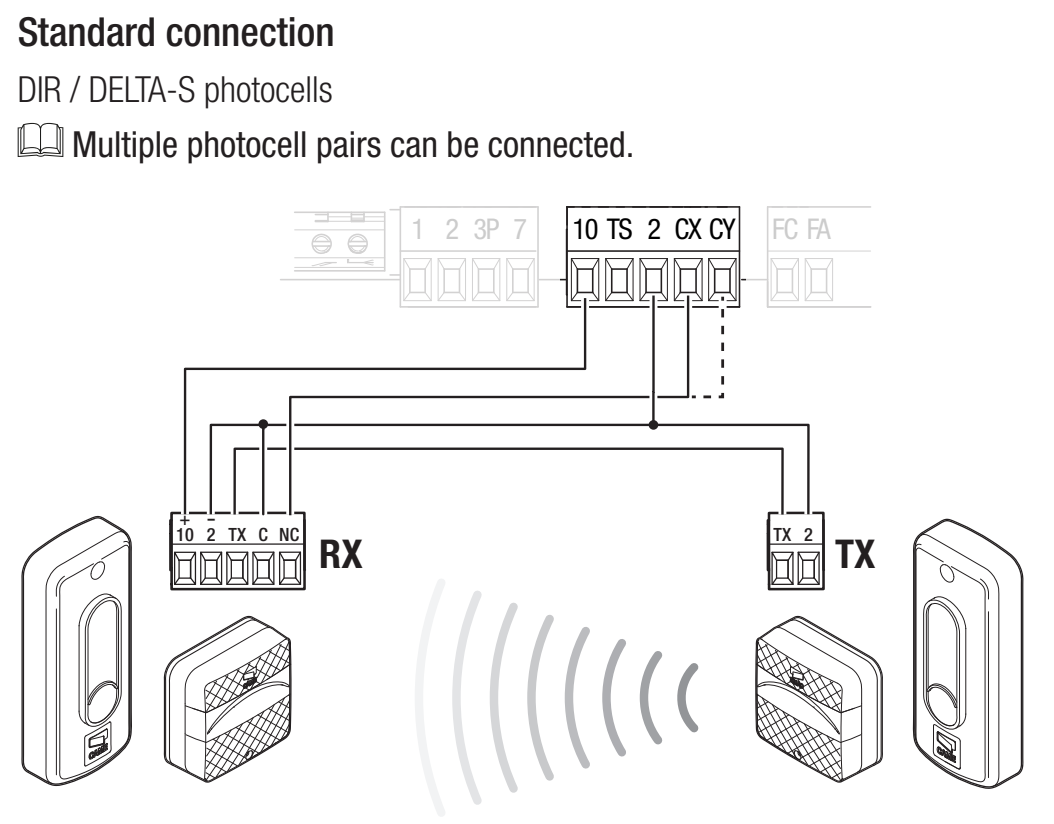

Sinhronizētu fotoelementu parastais pieslēgums pie ZN7

Pārbaudes pieslēgums caur TS

Pārbaudes laikā TX 2 tiek pārvietots uz TS, bet RX 2 un RX C paliek pieslēgti plates spailei 2. TX savienojums starp raidītāju un uztvērēju paliek nemainīgs. Vispirms mainiet pieslēgumu, kad barošana ir izslēgta, un tikai pēc tam aktivizējiet pārbaudi.

Iestatiet F5 = 1 CX, 2 CY vai 4 CX un CY. Ja pārbaude neizdodas, tiek parādīts E4, un piedziņa komandu neizpilda. Šo funkciju izmanto kopā ar aktīvām drošības ieejām.

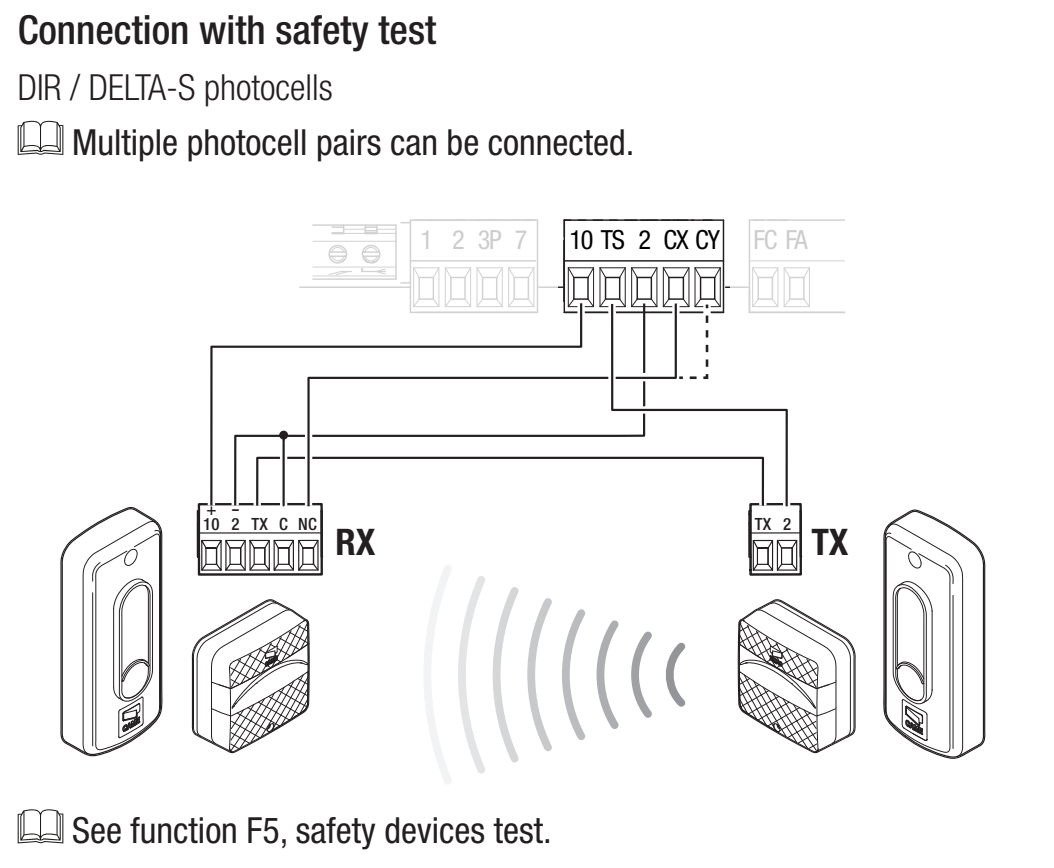

Sinhronizētu fotoelementu pieslēgums ar TS pārbaudi pie ZN7

Pēc pieslēgšanas pārbaudiet, vai stars tiek pārtraukts attiecīgās kustības laikā un pēc tam atkal atbrīvots. Nepārvienojiet drošības ieeju kā pastāvīgu bojājuma novēršanas risinājumu.

Drošības malas

NC kontaktmalu pieslēdziet starp 2 un CX vai CY un izvēlieties C7 — atkārtota atvēršana aizvēršanās laikā, vai C8 — atkārtota aizvēršana atvēršanās laikā. Bezpotenciāla kontaktam nav polaritātes. Rezistīvo kontaktmalu nepieslēdziet kā parastu NC kontaktu; tai nepieciešama konkrētajam vadības blokam piemērota saskarne.

ZN7 pirmā palaišana

Pārbaudiet, vai vārti brīvi kustas, vai zobratu līste, stingrie un pārslēdzamie gala atduri ir kārtībā, piedziņa ir nobloķēta un pieslēgumi un bīstamo zonu aizsardzība ir pareiza.
Ieslēdziet barošanu un pārbaudiet displeju. Iestatiet A1 = 2 motoram līdz 600 kg, F54 atbilstoši kustības virzienam un F1 atbilstoši pieslēgtajam STOP.
Iestatiet F2/F3 atbilstoši pieslēgtajām aizsargierīcēm un, ja nepieciešams, pārbaudi F5. Neizmantotās ieejas atstājiet deaktivizētas. Lai veiktu apmācīšanu, F11 jābūt iestatītam uz ON.
Veiciet A3 — gaitas ceļa apmācīšana.
Iestatiet darbības parametrus un lietotājus un pārbaudiet pilnu ciklu, daļēju atvēršanu, katru drošības elementu, signāllampiņu un darbību pēc elektrotīkla pārtraukuma.

Pirmais parastais manevrs pēc barošanas ieslēgšanas ir atvēršana; pagaidiet, līdz tā tiek pabeigta. A3 kalibrēšanai ir sava secība. Ja rodas neparasts troksnis vai vibrācijas vai kustība notiek nepareizā virzienā, nekavējoties apturiet piedziņu ar ESC/STOP un novērsiet cēloni.

A3 — automātiska gaitas ceļa apmācīšana

Priekšnosacījumi: pareizi iestatīts A1 un F54, iestatīta STOP funkcija, aktīvs enkoders, pareizi gala slēdži un stingrie gala atduri. Ar rokām pārvietojiet vārtu vērtni aptuveni līdz pusei un no jauna nobloķējiet piedziņu. Zona jāatstāj brīva.

Kalibrēšanas laikā drošības ierīces ir deaktivizētas, izņemot apturēšanu ar pogu ESC. Tehniķim jāuzrauga visa kustība un jānovērš cilvēku iekļūšana kustības zonā.

Nospiediet ENTER, ar bultiņām atlasiet A3 un apstipriniet ar ENTER.
Atlasiet ON un apstipriniet ar ENTER.
Vispirms piedziņa aizver vārtus līdz gala stāvoklim; displejā redzams CL1.
Pēc tam piedziņa atver vārtus līdz gala stāvoklim; displejā redzams OP1.
Pēc pabeigšanas pārbaudiet visu kustības ciklu un aizsargierīces. Ja parādās E1/E2, vispirms novērsiet cēloni saskaņā ar diagnostikas; neatkārtojiet apmācību, ja ir mehānisks bojājums.

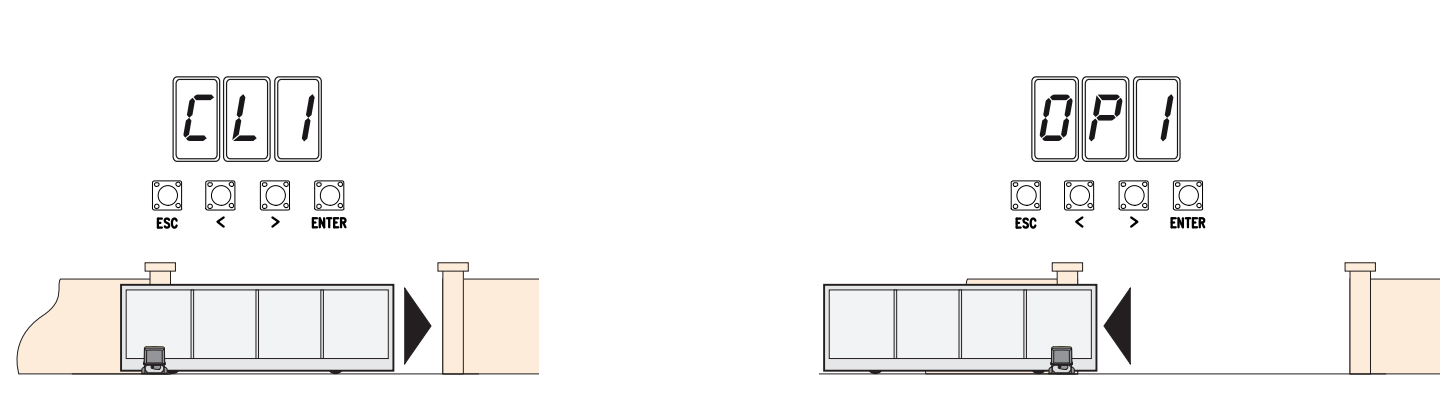

Kalibrēšana ZN7 – aizvēršana CL1 un atvēršana OP1

Programmēšana, izmantojot displeju

Programmējiet, kad piedziņa ir apturēta. ENTER atver izvēlni un apstiprina izvēli; bultiņas </> atlasa izvēlnes vienumu vai maina vērtību. Pēc izmaiņu veikšanas nospiediet ENTER, lai tās apstiprinātu. ESC atceļ neapstiprinātās izmaiņas, atgriežas iepriekšējā izvēlnē vai iziet no izvēlnes. Parastas darbības laikā ESC aptur piedziņu; bultiņas ļauj veikt pārbaudes kustību.

Izvēlnes rūpnīcas iestatījumi ir skaidri norādīti treknrakstā. Piederumu funkcijas tiek parādītas tikai tad, ja ir ievietota vajadzīgā karte vai aktivizēta attiecīgā funkcija. Pirms izmaiņu veikšanas pierakstiet pašreizējos iestatījumus. Jo mazāks F34/F35 jutības skaitlis, jo lielāka jutība; pēc ātruma, griezes momenta vai jutības maiņas pārbaudiet spēkus un aizsardzības funkcijas.

F funkcijas

Funkcija un nozīme	Vērtības / rūpnīcas iestatījums
F1 – Pilnīga apturēšana NC ieeja 1–2. STOP izslēdz automātisko aizvēršanu; kustību var turpināt ar jaunu komandu. Ja STOP nav pievienots, atstājiet OFF.	OFF ON
F2 – CX ieeja Kontakts 2–CX; izvēlieties iestatījumu atbilstoši fotoelementam vai drošības malai. C3 funkcijai nepieciešams F19.	OFF – izslēgts C1 – atkārtoti atvērt aizvēršanas laikā C2 – atkārtoti aizvērt atvēršanas laikā C3 – apturēt, pēc tam automātiski aizvērt C4 – gaidīt, līdz šķērslis ir novērsts, pēc tam turpināt C7 – drošības mala: atkārtoti atvērt aizvēršanas laikā C8 – drošības mala: atkārtoti aizvērt atvēršanas laikā
F3 – CY ieeja Kontakts 2–CY; otra neatkarīga drošības ieeja. C3 funkcijai nepieciešams F19.	OFF – izslēgts C1 – atkārtoti atvērt aizvēršanas laikā C2 – atkārtoti aizvērt atvēršanas laikā C3 – apturēt, pēc tam automātiski aizvērt C4 – gaidīt, līdz šķērslis ir novērsts, pēc tam turpināt C7 – drošības mala: atkārtoti atvērt aizvēršanas laikā C8 – drošības mala: atkārtoti aizvērt atvēršanas laikā
F5 – Fotoelementu pārbaude Pārbaudāmajai ķēdei jābūt pievienotai caur TS. Bezvadu ierīcēm pārbaude vienmēr ir aktīva.	0 – izslēgts 1 – CX 2 – CY 4 – CX un CY
F6 – Vadības pogas turēšana nospiestā stāvoklī Atlaižot pogu, piedziņa apstājas; pārējās vadības ierīces tiek atslēgtas. Izmantojiet tikai uzraudzītu vadību; pārbaudiet katras pogas darbības virzienu.	0 – izslēgts 1 – aktīvs
F7 – Komanda 2–7 Piešķir funkciju vadu vadības komandai.	0 – atvērt – aizvērt – mainīt virzienu 1 – atvērt – STOP – aizvērt – STOP 2 – tikai atvērt 3 – tikai aizvērt
F8 – Komanda 2–3P Daļēju atvēršanu nosaka F36, ja kodētājs ir ieslēgts, un F71, ja tas ir izslēgts.	1 – daļēji atvērt 2 – pilnībā atvērt
F9 – Šķērslis, motoram stāvot Ja vārti ir atvērti, aizvērti vai pilnībā apturēti, kustība netiek pieļauta, ja aizsardzības sistēma konstatē šķērsli.	OFF ON
F10 – Vārtu stāvokļa indikācija Izeja 10–5, 24 V AC/DC, maks. 3 W.	0 – deg, kad vārti ir atvērti un kustības laikā 1 – atvēršanas laikā mirgo ik pēc 0,5 s, aizvēršanas laikā – ik pēc 1 s; atvērti = deg, aizvērti = nedeg
F11 – Kodētājs Kontrolē palēnināšanu, šķēršļu noteikšanu un jutību.	ON – ieslēgts OFF
F12 – Lēna iedarbināšana Dažas pirmās sekundes pēc komandas vārti kustas lēnā ātrumā.	OFF ON
F14 – Sensora tips Piekļuves ierīce ar atbilstošu dekodēšanas karti.	0 – transponderis / karšu lasītājs ar R700 1 – kodu tastatūra ar R800
F18 – Gaisma 10–E Izeja 24 V AC/DC, maks. 25 W. Cikla apgaismojumam jābūt iestatītai automātiskajai aizvēršanai.	0 – bākuguns kustības laikā 1 – cikla apgaismojums no atvēršanas līdz pilnīgai aizvēršanai, arī gaidīšanas laikā
F19 – Automātiskā aizvēršana Gaidīšanas laiks pēc pilnīgas atvēršanas. Funkcija netiek aktivizēta pēc pilnīgas apturēšanas ar STOP, strāvas padeves pārtraukuma vai aizsardzības sistēmas reakcijas uz konstatētu šķērsli.	OFF – izslēgts 1 līdz 180 s
F20 – Aizvēršana pēc daļējas atvēršanas Nepieciešama aktīva F19 funkcija; spēkā ir tie paši ierobežojumi attiecībā uz STOP, strāvas padeves pārtraukumu un šķērsli.	OFF 1 līdz 180 s 10 s – rūpnīcas iestatījums
F21 – Iepriekšēja mirgošana Bākuguns darbības laiks pirms kustības sākuma.	OFF 1 līdz 10 s
F28 – Atvēršanas ātrums Maksimālā atvēršanas ātruma procentuālā vērtība; pēc izmaiņām pārbaudiet visu kustības ciklu un drošību.	60 līdz 100 % 100 % – rūpnīcas iestatījums
F30 – Palēnināšanas ātrums Palēnināšana gan atvēršanas, gan aizvēršanas laikā; tikai tad, ja kodētājs ir aktīvs.	10 līdz 50 % 50 % – rūpnīcas iestatījums
F34 – Jutība kustības laikā Šķēršļu noteikšana parastas kustības laikā. Jo mazāks skaitlis, jo lielāka jutība.	10 līdz 100 % 10 % – visaugstākā jutība 100 % – viszemākā jutība
F35 – Jutība palēnināšanas laikā Tikai ar aktivizētu enkoderu; pēc izmaiņām pārbaudiet spēkus.	10 līdz 100 % 10 % – visaugstākā jutība 100 % – viszemākā jutība
F36 – Daļējas atvēršanas punkts Kopējā ceļa daļa; tikai ar aktivizētu enkoderu.	10 līdz 80 % 10 % – rūpnīcas vērtība
F37 – Palēnināšanas punkts atvēršanas laikā Palēnināšanas sākums procentos no kopējā ceļa; tikai ar enkoderu.	10 līdz 60 % 25 % – rūpnīcas vērtība
F38 – Palēnināšanas punkts aizvēršanas laikā Palēnināšanas sākums procentos no kopējā ceļa; tikai ar enkoderu.	10 līdz 60 % 25 % – rūpnīcas vērtība
F49 – RSE seriālā saskarne Nepieciešama karte RSE savienotājā.	0 – izslēgts 1 – sinhronizēti piedziņas mehānismi 3 – CRP komunikācija
F50 – Saglabāt datus Lietotājus, laikus un konfigurāciju saglabāt Memory Roll; funkcija tiek parādīta tikai tad, ja ir ievietota atmiņas ierīce.	0 – neveikt 1 – saglabāt
F51 – Ielādēt datus Saglabāto datu ielāde no Memory Roll; funkcija tiek parādīta tikai tad, ja ir ievietota atmiņas ierīce.	0 – neveikt 1 – ielādēt

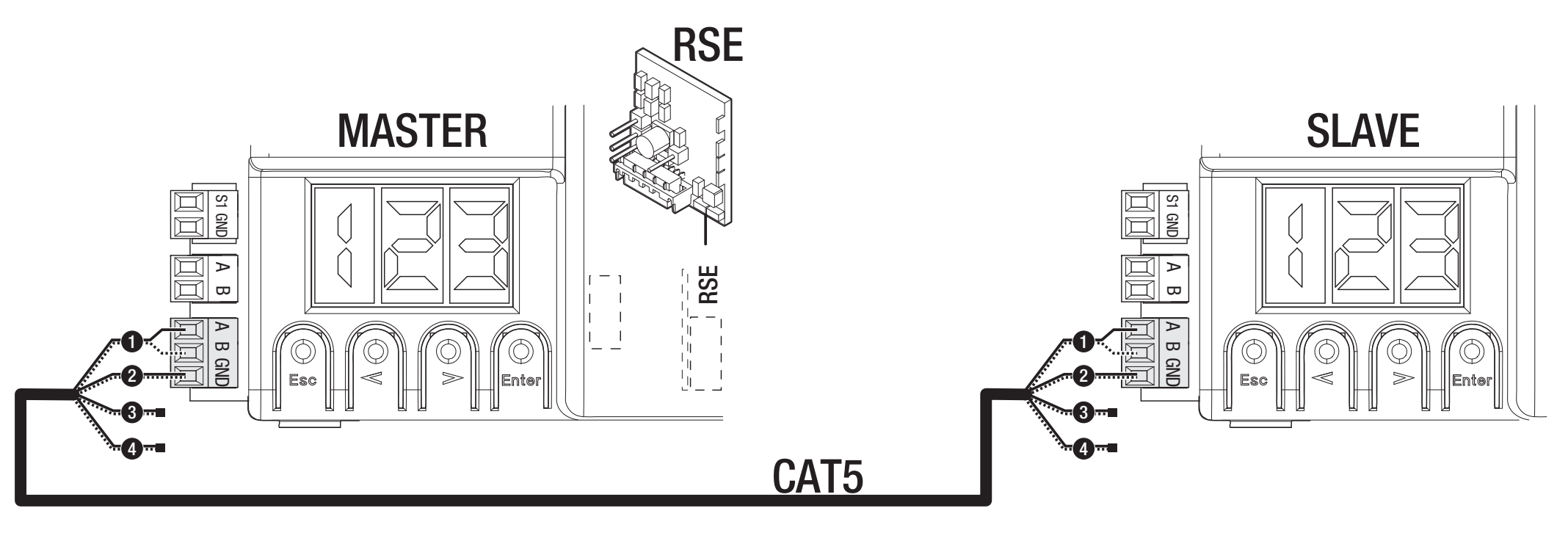

F52 – Pārsūtīt MASTER → SLAVE Parametru pārsūtīšana uz otru piedziņas mehānismu; tikai ar sinhronizētu RSE.	OFF ON – pārsūtīt
F54 – Atvēršanas virziens Izvēlieties atbilstoši faktiskajai montāžai.	0 – pa kreisi 1 – pa labi
F56 – CRP adrese Unikāla plates adrese, ja CRP sistēmā ir vairāki piedziņas mehānismi.	1 līdz 255
F63 – Seriālās komunikācijas ātrums Iestatiet tādu pašu vērtību kā pievienotajai sistēmai.	0 – 1 200 bps 1 – 2 400 bps 2 – 4 800 bps 3 – 9 600 bps 4 – 14 400 bps 5 – 19 200 bps 6 – 38 400 bps 7 – 57 600 bps 8 – 115 200 bps
F65 – RIO ED T1 Pirmā bezvadu drošības mala; tikai ar atbilstošu RIO saskarni.	OFF P0 – STOP, bez automātiskas aizvēršanas; turpināt ar jaunu komandu P7 – atkārtoti atvērt aizvēršanas laikā P8 – atkārtoti aizvērt atvēršanas laikā
F66 – RIO ED T2 Otrā bezvadu drošības mala; pārbaudiet T2 kanālu un šo vienumu displejā.	OFF P0 – STOP, bez automātiskas aizvēršanas; turpināt ar jaunu komandu P7 – atkārtoti atvērt aizvēršanas laikā P8 – atkārtoti aizvērt atvēršanas laikā
F67 – RIO PH T1 Pirmie bezvadu fotoelementi; tikai ar RIO saskarni. P3 nepieciešama automātiska aizvēršana.	OFF P1 – atkārtoti atvērt aizvēršanas laikā P2 – atkārtoti aizvērt atvēršanas laikā P3 – daļēji apturēt ar automātiku P4 – gaidīt, līdz šķērslis ir novērsts
F68 – RIO PH T2 Otrie bezvadu fotoelementi; tikai ar RIO saskarni. P3 nepieciešama automātiska aizvēršana.	OFF P1 – atkārtoti atvērt aizvēršanas laikā P2 – atkārtoti aizvērt atvēršanas laikā P3 – daļēji apturēt ar automātiku P4 – gaidīt, līdz šķērslis ir novērsts
F71 – Daļējas atvēršanas laiks Izmanto, ja enkoders F11 ir izslēgts; ja enkoders ir aktivizēts, iestatiet F36.	5 līdz 40 s

Lietotāji un sistēma U / A / H

Funkcija un nozīme	Izvēles / apstiprināšana
U1 – Jauns lietotājs Tālvadības pults/piekļuves ierīces sapārošana; ne vairāk kā 250 lietotāju.	1 – pa vienam solim 2 – secīgi 3 – tikai atvērt 4 – daļēja atvēršana
U2 – Dzēst vienu lietotāju Ar bultiņām izvēlieties saglabāšanas numuru vai aktivizējiet attiecīgo tālvadības pulti; ar ENTER apstipriniet, CLr norāda uz dzēšanu.	OFF ON – izvēlēties un dzēst lietotāju
U3 – Dzēst visus Dzēš visus saglabātos lietotājus.	0 – neveikt 1 – dzēst
U4 – Radio kodēšana Izvēloties 2 vai 3, tiks dzēsti saglabātie raidītāji ar citu kodējumu. Pirms apstiprināšanas pierakstiet lietotājus un pārbaudiet vadības bloka versiju.	1 – visi atbalstītie kodējumi 2 – Rolling Code 3 – TWIN / TW key block
A1 – Motora tips BXV06AGS vērtībai jābūt 2. Cita izvēle nemaina motora faktisko celtspēju.	1 – 400 kg 2 – 600 kg 3 – 800 kg 4 – 1 000 kg
A3 – Ceļa apguve Automātiskās kalibrēšanas sākšana.	OFF ON – sākt
A4 – Parametru atiestatīšana Atjauno rūpnīcas vērtības un dzēš apgūto ceļu. Pirms lietošanas iestatiet no jauna un pārbaudiet drošību.	OFF ON – izpildīt
A5 – Manevru skaitītājs Atsevišķu kustību skaita rādījums; tas nav pilnu atvēršanas/aizvēršanas ciklu skaits.	001 = 100 manevri 010 = 1 000 100 = 10 000 999 = 99 900 CSI = apkopes iejaukšanās
A6 – motora griezes moments Iestatiet atbilstoši mehānikai; pēc izmaiņām izmēriet spēkus un pārbaudiet aizsardzības funkcijas.	1 – minimums līdz 5 – maksimums
H1 – aparātprogrammatūras versija Parāda FW un GUI versiju; pierakstiet tās apkopei un izpildījuma pārbaudei.	Parādīt versiju

Tālvadības pults sapārošana un dzēšana

ZN7 atmiņas ietilpība ir 250 lietotāji. Uztvērējam jābūt ievietotam AF ligzdā, un tam jāatbilst raidītāja frekvencei un kodējumam. Fiksēta koda piemērs 433,92 MHz frekvencē ir TOP-432EE ar AF43S. U4 var ierobežot uztveramo kodējumu diapazonu; ar vienādu frekvenci vien nepietiek.

Izvēlnē U1 izvēlieties darbību: 1 – pakāpeniska vadība, 2 – secīga vadība, 3 – tikai atvēršana vai 4 – daļēja atvēršana.
Apstipriniet ar ENTER un nosūtiet kodu, nospiežot izvēlēto tālvadības pults pogu.
Atkārtojiet šo procedūru nākamajam lietotājam. Pierakstiet saglabāšanas numurus un tiem piešķirtās komandas, pēc tam pārbaudiet faktisko darbību.

Lietotāju var dzēst, izmantojot U2: izvēlieties ON, atlasiet numuru ar bultiņām vai aktivizējiet attiecīgo saglabāto raidītāju un apstipriniet ar ENTER. Displejā redzamais CLr apstiprina dzēšanu. U3 = 1 dzēš visus lietotājus.

U4 = 2 (Rolling Code) vai 3 (TWIN) dzēš iepriekš saglabātos raidītājus ar citu kodējumu. Pirms izmaiņām pārbaudiet sistēmu, H1 versiju un tālvadības pulšu uzskaiti; neizmantojiet šo iestatījumu kā izmēģinājuma risinājumu uztvērēja kļūmei.

Dublēšana, izmantojot Memory Roll

Atvienojiet elektrotīklu un iespējamās baterijas un ievietojiet Memory Roll tam paredzētajā savienotājā.
Ieslēdziet barošanu; datu saglabāšanai izmantojiet F50 = 1, bet ielādei – F51 = 1. Ielādējot saglabātos datus, tiek aizstāti plates dati.
Kad process pabeigts, atkal atvienojiet barošanu un izņemiet atmiņas karti.
Pēc ielādes pārbaudiet modeli, kustības virzienu, aizsardzības funkcijas un visas komandas. Šai ZN7 platei ir Memory Roll savienotājs; neizmantojiet neesošu USB portu.

Divu piedziņu savienošana

Katrā platē izmanto RSE karti un CAT 5 savienojumu, ievērojot shēmā norādīto A–B–GND izvietojumu. Vadības un drošības ierīces pieslēdziet MASTER platei. Tajā iestatiet F49 = 1, kustības virzienu F54 un parametru pārsūtīšanu F52. Lietotājus saglabājiet MASTER platē; daļēja atvēršana un pakāpeniskās vadības komanda darbojas, kā parādīts kopīgajā sistēmā.

RSE un MASTER–SLAVE savienojums divām BXV piedziņām

RIO bezvadu drošības sistēma

RIOCN8WS izmanto atsevišķu RIO savienotāju. F65/F66 iestata divas bezvadu drošības malas, bet F67/F68 – divus fotoelementu kanālus. Pārbaudiet displejā redzamo konkrētā elementa un kanāla marķējumu. Bezvadu drošības pārbaude joprojām ir aktīva; pirms darbības atsākšanas novērsiet savienojuma zudumu E17 vai konfigurācijas trūkumu E18.

A4 – parametru atiestatīšana

Pirms atiestatīšanas pierakstiet H1 versiju, iestatījumus un lietotājus; ja jums ir Memory Roll, saglabājiet datus. Izvēlieties A4 izvēlnē ON un apstipriniet ar ENTER. Šeit aprakstītajam izpildījumam tiek atjaunoti rūpnīcas iestatījumi un dzēsta apgūtā kustības trajektorija.

Pēc atiestatīšanas no jauna iestatiet A1, F54, F1, drošības ieejas un veiciet apguvi, izmantojot A3. Pirms parastas ekspluatācijas pārbaudiet aizsardzības funkcijas. Lietotāju dzēšana ir atsevišķa funkcija U3. Platei ar citu izvēlni A4 var būt cita atiestatīšanas darbību kopa; ievērojiet konkrētā izpildījuma norādījumus.

Diagnostika pēc displeja rādījumiem

Kods	Nozīme / pārbaude
E1	Kalibrēšanas kļūda. Pārbaudiet A3, mehāniku, virzienu un gala slēdžus.
E2	Iestatīšanas kļūda. Pārbaudiet A1 modeli, F54 virzienu un to, vai apguve ir pabeigta.
E3	Kodētāja kļūda. Kad barošana ir atvienota, pārbaudiet +/E/− savienotāju un vadus; pēc remonta veiciet apguvi.
E4	Drošības pārbaudes kļūda. Pārbaudiet TX savienojumu ar TS, barošanu, NC un F5.
E7	Darba laika pārsniegums. Pārbaudiet pretestību, atdures un vai kustība ir pabeigta.
E9	Šķērslis aizvēršanas laikā. Novērsiet faktisko šķērsli; pārbaudiet zobratu sliedi un jutību.
E10	Šķērslis atvēršanas laikā. Pārbaudiet kustības ceļu un spēka iestatījumu pareizību.
E11	Pārāk daudz secīgu šķēršļu. Novērsiet mehānikas problēmu vai aizsardzības aktivizēšanās iemeslu.
E13	Abi gala slēdžu kontakti ir atvērti. Pārbaudiet FA/FC/F un pārslēgšanas atdures.
E14	Sērijveida sakaru kļūda. Pārbaudiet RSE, CAT 5 un konfigurāciju.
E15	Nesaderīgs raidītājs. Pārbaudiet AF, frekvenci un U4.
E17	Bezvadu sistēmas sakaru kļūme. Pārbaudiet RIO, ierīces un traucējumus.
E18	Bezvadu sistēma nav konfigurēta. Pārbaudiet RIO un attiecīgos iestatījumus F65–F68.

Ja vārti nekustas, pārbaudiet barošanu, piedziņas atbloķēšanu, STOP un aktīvās drošības ieejas, pastāvīgi nospiestu pogu un raidītāja bateriju. Ja vārti atveras, bet neaizveras, pārbaudiet fotoelementus un to NC kontaktu. Neapiejiet aizsardzības kļūmi, izmantojot pastāvīgu pārvienojumu.

ZN7 drošinātāji 230 V spriegumam

Ķēde	Ātras darbības drošinātājs
Tīkla LINE	1,6 A-F
Piederumi	2 A-F

Pārbaudiet drošinātājus, kad elektrotīkls un baterijas ir atvienotas. Nomainiet tikai pret tādas pašas nominālvērtības un tipa drošinātāju; vispirms novērsiet īssavienojuma vai pārslodzes cēloni.

Apkope un serviss

Regulāri pārbaudiet, vai kustības ceļš un zobratu sliede ir tīri, vai vārtus var viegli pārvietot manuāli, vai piedziņa ir stingri nostiprināta, kā arī pārbaudiet pārslēgšanas atdures, kabeļus, atbloķēšanu un visas aizsargierīces. Pirms tīrīšanas un apkopes atvienojiet elektrotīklu un rezerves bateriju. Ja rodas bojājumi, neparasts troksnis vai vibrācijas, pārtrauciet darbību un novērsiet cēloni.

Iestatiet A6 griezes momentu un F34/F35 jutību atbilstoši faktiskajai mehānikai; nepalieliniet griezes momentu, lai apslēptu pretestību vai bojājumu. Pēc regulēšanas vai apkopes pārbaudiet visu kustību, spēkus un aizsardzības funkcijas. Apkopes žurnālā norādiet H1 versiju, A5 manevru skaitu un veiktos remontdarbus. Nododiet lietotājam visas komplektācijas lietošanas instrukcijas un parādiet, kā manuāli atbloķēt piedziņu. Nolietoto elektroniku un baterijas nododiet tam paredzētā savākšanas punktā.

CAME BXV06AGS tehniskie parametri

Parametrs	Vērtība
Vārtu vērtnes maksimālais svars	600 kg
Vārtu vērtnes maksimālais garums	18 m
Piedziņas barošana — elektrotīkls	230 V AC, 50/60 Hz
Motora barošana	24 V DC
Jauda	270 W
Spiediena spēks	600 N
Maksimālais pārvietošanās ātrums	12 m/min
Maksimālā strāva — ražotāja tehnisko datu tabulas rādītājs	11 A
Aizsardzība — aizsardzības pakāpe	IP44
Darba temperatūra	−20 līdz +55 °C
Darbības režīms	Intensīva darbība; tas nav noteikts ciklu skaits stundā.
Darba laiks	180 s
Patēriņš gaidstāves režīmā	5,5 W
Aizsardzības klase	I
Zobrats / gala slēdži	4. modulis / mehāniskie
Korpusa krāsa	Pelēka RAL 7024
Šajā rokasgrāmatā izmantotā vadības ierīce	ZN7, displejs un ESC/bultiņas/ENTER
A1 iestatījums	2–600 kg

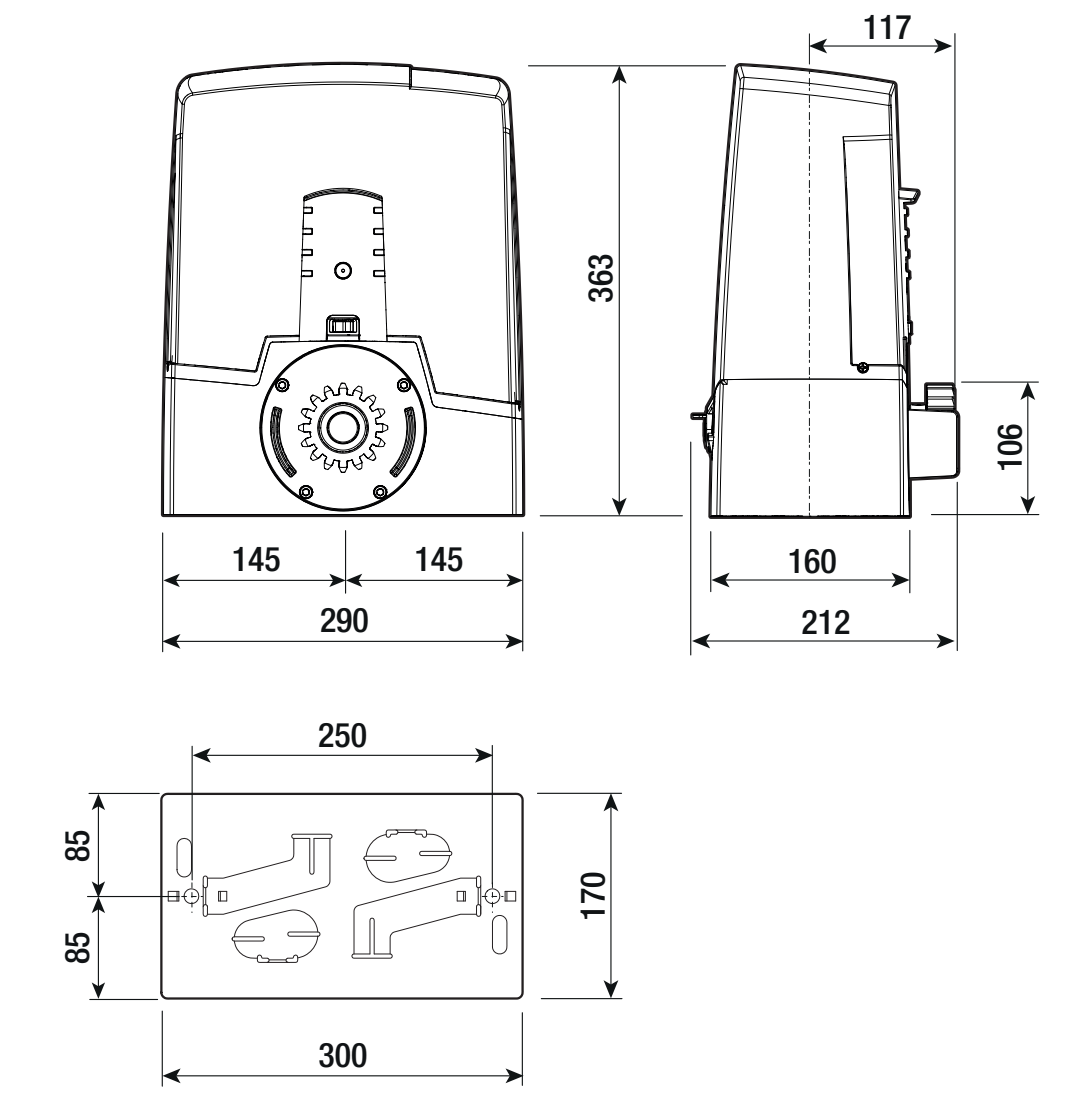

Korpusa izmēri (platums × dziļums × augstums)	290 × 212 × 363 mm
Stiprinājuma plāksne	300 × 170 mm; attālumi atbilstoši rasējumam

CAME BXV06AGS piedziņas rokasgrāmata

PDF

Vēlos pasūtīt šo produktu. Kā rīkoties?

Izvēlieties sev ērtāko veidu:

pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]

Jautājiet mums par produktu Piedziņas komplekts bīdāmajiem vārtiem līdz 600 kg CAME BXV06AGS, 801MS-0180 (D)

Produkts:	Piedziņas komplekts bīdāmajiem vārtiem līdz 600 kg CAME BXV06AGS, 801MS-0180 (D)
Vārds:
E-pasts:
Tālrunis:
Teksts:
	Šo vietni aizsargā reCAPTCHA no Google.

Drukāt lapu
