Piedziņas komplekts bīdāmajiem vārtiem līdz 600 kg/6 m NICE ROBO600 (B)
| Produkta pieejamība: | līdz 3 dienām | Preces standarta kārtībā nosūtām 3 dienu laikā. |
|---|
līdz 3 dienām
343,93 € ar PVN
| Svars |
|---|
| 12 kg |
Produkta apraksts Piedziņas komplekts bīdāmajiem vārtiem līdz 600 kg/6 m NICE ROBO600 (B)
NICE ROBO600 ir elektromehānisks piedziņas mehānisms bīdāmajiem vārtiem ar motoru 230 V AC, iebūvētu vadības bloku un radio uztvērēju. Šis komplekts ir paredzēts vārtiem, kuru svars nepārsniedz 600 kg un caurbrauktuves platums nepārsniedz 6 m. Mehāniskie gala slēdži nosaka atvērtu un aizvērtu pozīciju. Piedziņa ir neatgriezeniska; strāvas padeves pārtraukuma gadījumā to var atbloķēt ar atslēgu un vārtus pārvietot manuāli.
Kādiem vārtiem ROBO600 ir piemērots
Vārtu svaru, garumu un ciklu skaitu jāvērtē kopā ar to kustības pretestību, vēju, apledojumu un vadotņu stāvokli. Piedziņa neaizstāj šķību vai ķerošu vārtu remontu. Vārtu vērtnei visā ceļa garumā jākustas vienmērīgi, jāpaliek nekustīgai jebkurā pozīcijā, kā arī jābūt nodrošinātai pret noskriešanu no sliedes un aprīkotai ar stingriem mehāniskiem atduriem abos virzienos.
| Šī komplekta piedāvājums | Līdz 600 kg / 6 m caurbrauktuves platumam. |
|---|---|
| Piedziņas motora ierobežojums saskaņā ar instrukciju | Līdz 600 kg un vārtu vērtnei līdz 8 m garumā. Ja vārtu garums pārsniedz 6 m, lūdziet pārbaudīt visu sistēmu. |
| Manuālās kustības pretestība | Ne vairāk kā 25 % no maksimālā spēka 600 N, tātad 150 N visā kustības ceļā. Tas ir izvēles kritērijs, nevis pieļaujamais trieciena spēks, kas var iedarboties uz cilvēku. |
| Zobstienis | 4. modulis; zobrats Z15. |
Ciklu skaita ierobežojumi
| Vārtu vērtņu garums | Maks. ciklu/h | Maks. ciklu pēc kārtas |
|---|---|---|
| Līdz 4 m | 40 | 20 |
| Virs 4 līdz 6 m | 25 | 13 |
| Virs 6 līdz 8 m | 20 | 10 |
Viens cikls nozīmē atvēršanu un aizvēršanu. Maksimālais motora nepārtrauktas darbības ilgums ir 4 minūtes. Norādītie ierobežojumi neatceļ prasības attiecībā uz kustības pretestību un pareizu darbības laika iestatīšanu.
Jaudīgāka motora izvēle pati par sevi neaizstāj drošības ierīces un spēku pārbaudi uz uzstādītiem vārtiem.
Komplekta saturs
Komplektā NICE RO600-B ietilpst piedziņa ar iebūvētu vadības bloku un uztvērēju, kā arī tālvadības pults. Pilnai uzstādīšanai nepieciešams piemērots zobstienis, stiprinājumi, gala atduri un konkrētajiem vārtiem atbilstošas drošības ierīces. Paplašinātās komplektācijas precīzu aprīkojumu izvēlieties, veicot pasūtījumu.
Kas vēl nepieciešams drošai darbībai
| Kas | Kāpēc | Tips / pieslēgums |
|---|---|---|
| Fotoelementi | Caurbrauktuves zonas kontrole; pieslēgums šeit. | NICE EPM ar releja NC kontaktu; nevis BlueBUS EPMB. |
| Signāllampa | Kustības signalizācija; izeja 4–5 nodrošina 230 V AC. | NICE ELAC. ELDC šeit nav piemērots, jo tas paredzēts zemam spriegumam. |
| Tālvadības pults | Iebūvētais uztvērējs, tālvadības pulšu programmēšana. | O-CODE raidītājs atbilstoši uztvērējam; izvēle NICE tālvadības pulšu piedāvājumā. |
| STOP un drošības malas | Riska zonu aizsardzība saskaņā ar projektu. | STOP ieeja 9–10: NO/NC vai rezistīva ierīce pēc pareiza pieslēguma un reģistrēšanas. |
| Zobstienis un atduri | Kustības pārvade un ceļa mehāniska ierobežošana. | 4. moduļa zobstienis. Gala slēdzis neaizstāj stingru mehānisko atduri. |
| Servisa programmēšana | Diagnostika un iestatīšana, ko veic tehniķis. | IBT4N un Oview ar IBT4N savienotāju. Interfeisu pievieno, kad strāvas padeve ir atvienota. |
Piedziņas un zobrata sliedes montāža
Montāžu un elektriskos darbus veic kvalificēts tehniķis. Pirms piedziņas atvēršanas atvienojiet strāvas padevi un nodrošiniet, lai to nevarētu ieslēgt. Sagatavojiet aizsargcaurules un kabeļu ievadus tā, lai ūdens neiekļūtu motorā; pamatni nedrīkst applūdināt. Nodrošiniet piekļuvi pārsegam un atbloķēšanas mehānismam.

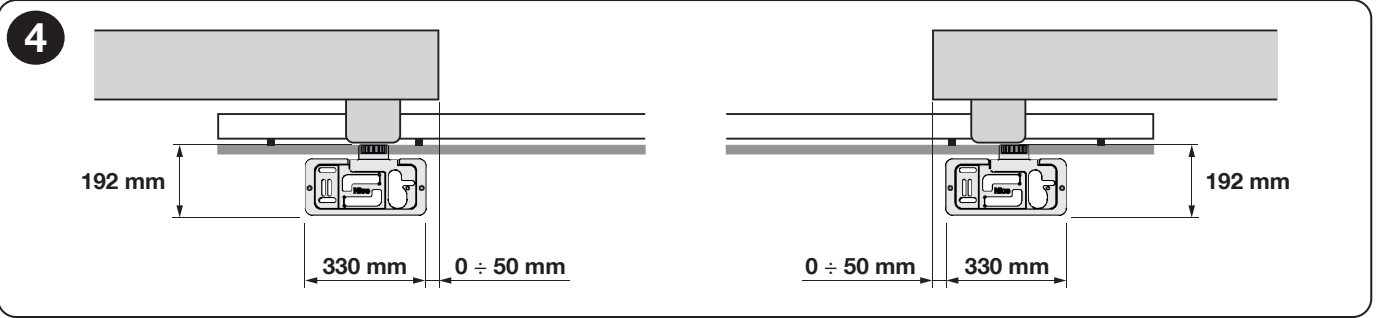

- Sagatavojiet pamatu un aizsargcaurules atbilstoši montāžas rasējumam. Pamatplāksnei jābūt horizontālai, paralēlai vārtu kustības virzienam un stingri noenkurotai. Novietojumu nosakiet arī atbilstoši zobrata sliedes stiprināšanas veidam.
- Uzstādiet motoru tikai pēc tam, kad pamats ir sacietējis. Noregulējiet augstumu un nostipriniet motoru; vārtu vērtnes svars nedrīkst balstīties uz piedziņas zobratu.

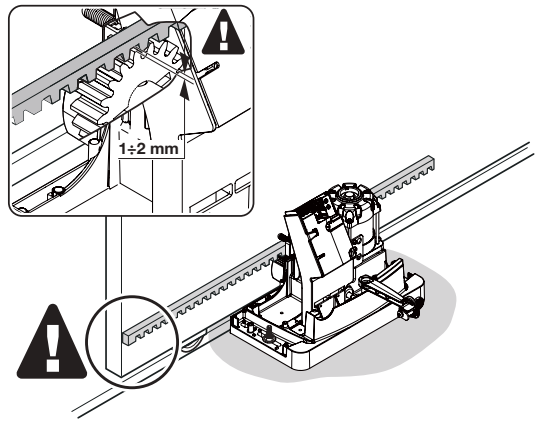

- Atbloķējiet pārvadu un uzstādiet zobrata sliedi, vienlaikus ar roku bīdot vārtu vērtni. Atsevišķajiem posmiem jāatrodas vienā taisnā līnijā, bez augstuma pakāpiena.
- Visā vārtu kustības ceļā saglabājiet aptuveni 1–2 mm atstarpi starp zobrata sliedi un piedziņas zobratu. Ar roku pārbaudiet visu kustības ceļu abos virzienos un pievelciet stiprinājumus.

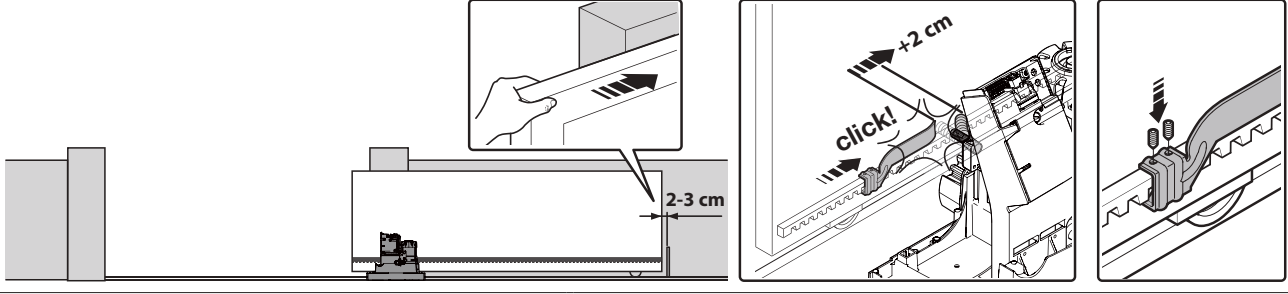

Gala slēdžu regulēšana
- Ar roku pabīdiet atbloķētos vārtus atvēršanas virzienā un apstādiniet tos aptuveni 2–3 cm pirms fiksētā mehāniskā gala atdura.
- Bīdiet atbilstošo gala slēdža kronšteinu pa zobrata sliedi, līdz slēdzis nostrādā. Pēc tam pabīdiet to vēl tālāk tajā pašā virzienā vismaz par 2 cm un nostipriniet.
- Tādā pašā veidā noregulējiet aizvēršanas pozīciju. Kronšteinam droši jāiedarbojas uz sviru, neatsitoties pret piedziņas korpusu.
- Nobloķējiet pārvadu, lēnām pārbaudiet abus virzienus un pārliecinieties par kustības apstāšanos un pareizās FCA/FCC gaismas diodes iedegšanos. Vārtu vērtne kustības laikā nedrīkst atsisties pret fiksētajiem gala atduriem.

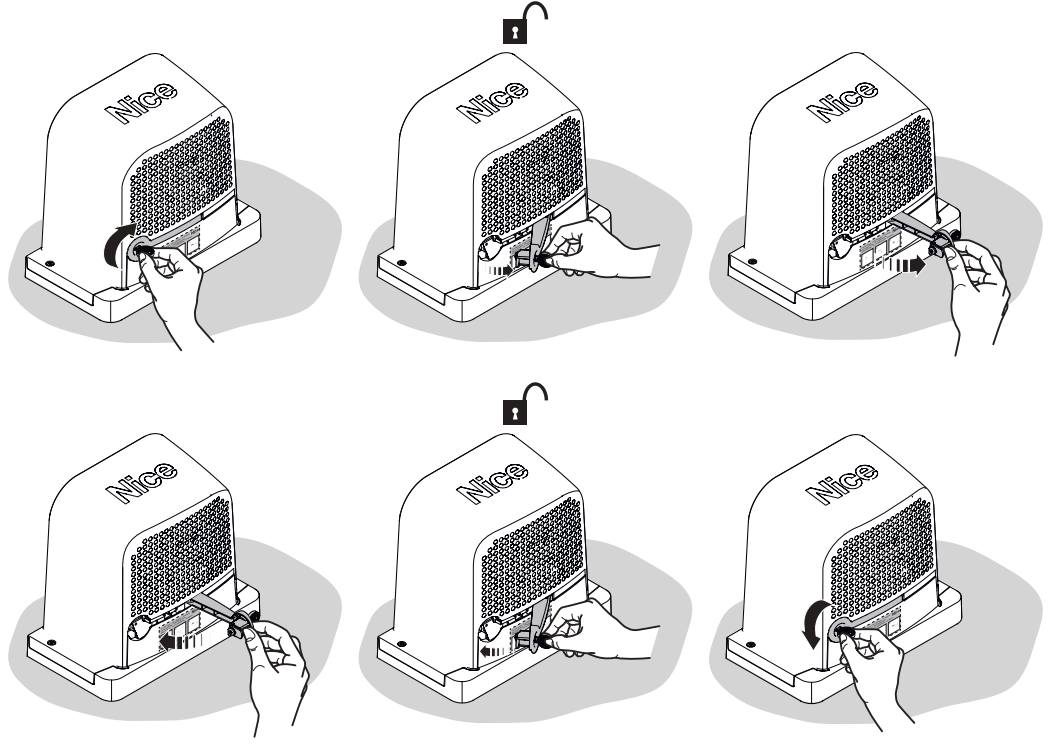

Manuāla atbloķēšana elektroapgādes pārtraukuma gadījumā
Vārtiem jābūt nekustīgiem. Atvienojiet elektroapgādi un nodrošiniet vārtu vērtni pret patvaļīgu kustību, īpaši uz slīpuma vai vējā. Nedarbojieties ar kustībā esošiem vārtiem un nelieciet rokas zobratu sazobē.
- Atveriet slēdzenes vāciņu un ievietojiet komplektā iekļauto atslēgu.
- Pagrieziet atslēgu attēlā norādītās bultiņas virzienā un atveriet atbloķēšanas sviru. Vārtus var lēnām pārvietot ar roku.
- Lai atjaunotu piedziņas darbību, aizveriet sviru, nobloķējiet slēdzeni un izņemiet atslēgu. Nedaudz pakustiniet vārtu vērtni, lai pārvads mehāniski saķertos. Tikai pēc tam atjaunojiet strāvas padevi un pārbaudiet darbību.
Kabeļu instalācija
| Savienojums | Kabelis saskaņā ar instrukciju | Maks. garums |
|---|---|---|
| Strāvas padeve | 3 × 1,5 mm² | 30 m |
| Signāllampa | 2 × 1,5 mm² | 10 m |
| Antena | Koaksiālais kabelis RG58 | 10 m, ieteicams mazāk par 5 m |
| Fotocaurules TX / RX | 2 × 0,25 mm² / 4 × 0,25 mm² | 30 m / 30 m |
| Atslēgas slēdzis | 2 × 0,5 mm² vienam kontaktam; diviem kontaktiem 4 × 0,5 mm² | 20 m |
Ja barošanas kabelis ir garāks par 30 m, tehniķim jāizvēlas lielāks šķērsgriezums, piemēram, 3 × 2,5 mm², un jāierīko aizsargzemējums pie piedziņas. Kabeļu šķērsgriezumi un veidi jāpārbauda atbilstoši konkrētajam maršrutam, aizsardzībai un videi; spēka un vadības kabeļus izvietojiet atsevišķi.

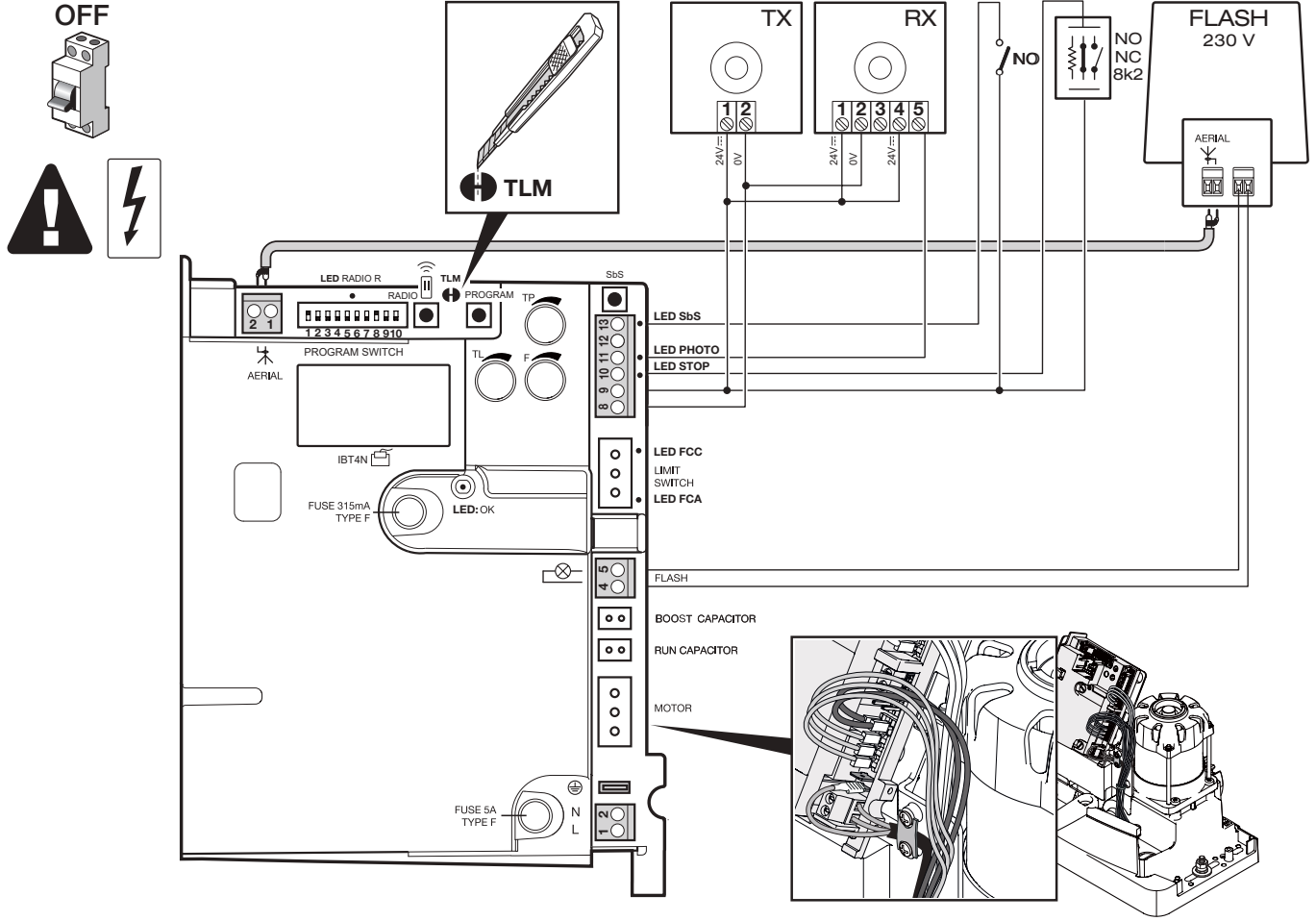

Vadība, spailes un polaritāte
Tālāk norādītais savienojums attiecas uz ROBO600 plati ar 10 DIP slēdžiem, trimmeriem TL/TP/F un pogām RADIO, PROGRAM un SbS . Jaunākajai versijai papildus ir Standby funkcija .
| Spaile / savienotājs | Funkcija un pieslēgums |
|---|---|
| Tīkls L / N / PE | 230 V AC, 50/60 Hz. L — fāze, N — neitrālais vads un PE — aizsargvads; tā nav līdzstrāvas polaritāte. |
| 4–5 FLASH | Komutēta 230 V AC izeja elektrotīkla signāllampai; bez +/− polaritātes. |
| 8 (0 V) / 9 (+24 V) | Palīgbarošana 8 = mīnuss (−), 9 = pluss (+), 24 V DC ±10 %, kopā maks. 100 mA. |
| 9–10 STOP | Apgūta drošības ieeja NO/NC vai pretestības ierīce atbilstoši shēmai. Pēc izmaiņām veiciet atkārtotu nolasīšanu. |
| 9–11 PHOTO | Fotocauruļu bezpotenciāla NC kontakts. Šķēršļa konstatēšana aizvēršanas laikā izraisa kustības virziena maiņu. |
| 8–12 PHOTOTEST | Testēta TX raidītāja barošana; 8 = 0 V (−), 12 = testēti +24 V, maks. 100 mA. Tā nav pastāvīga ārējās vadības ierīces barošana. |
| 9–13 SbS | Bezpotenciāla NO komanda “Soli pa solim”. Ārējais relejs tikai savieno 9–13; tam nedrīkst pievadīt savu spriegumu. |
| AERIAL 1–2 | 1 = koaksiālā kabeļa centrālais vads, 2 = ekranējums; tā nav piederumu barošana. |
| LIMIT SWITCH / MOTOR | Gala slēdžu un motora savienotāji; orientāciju mainiet tikai tad, kad strāvas padeve ir atvienota, saskaņā ar pretējā virziena iestatīšanas procedūru. |
Palīgizejas slodzei pieskaitiet visu pievienoto ierīču patēriņu. Viens EPM pāris var patērēt līdz 55 mA; divi pāri var pārsniegt 100 mA ierobežojumu vēl pirms citu piederumu pievienošanas. Šādā gadījumā jāparedz atsevišķa barošana. Bezpotenciāla NO/NC kontaktiem nav savas +/− polaritātes.
Drošības ieeja STOP 9–10
Var pievienot bezpotenciāla NO aizverošo kontaktu, NC atverošo kontaktu vai drošības malu ar konstantu pretestību 8,2 kΩ. Ieejas veids tiek atpazīts nolasīšanas laikā; apgūtā stāvokļa maiņa aptur kustību un īslaicīgi maina virzienu.
Vairāki NO kontakti tiek savienoti paralēli, vairāki NC kontakti — virknē. Pretestības drošības malas var savienot kaskādē ar vienu gala rezistoru 8,2 kΩ, ievērojot malas instrukciju. Kombinētajiem tipiem savienojums jāveic saskaņā ar montāžas rokasgrāmatu; neveidojiet patvaļīgas džemperu kombinācijas. 8,2 kΩ rezistors neaizstāj nepieciešamo drošības ierīci. Pēc katras izmaiņas atkārtojiet ierīču ieprogrammēšanu un pārbaudiet to darbību.

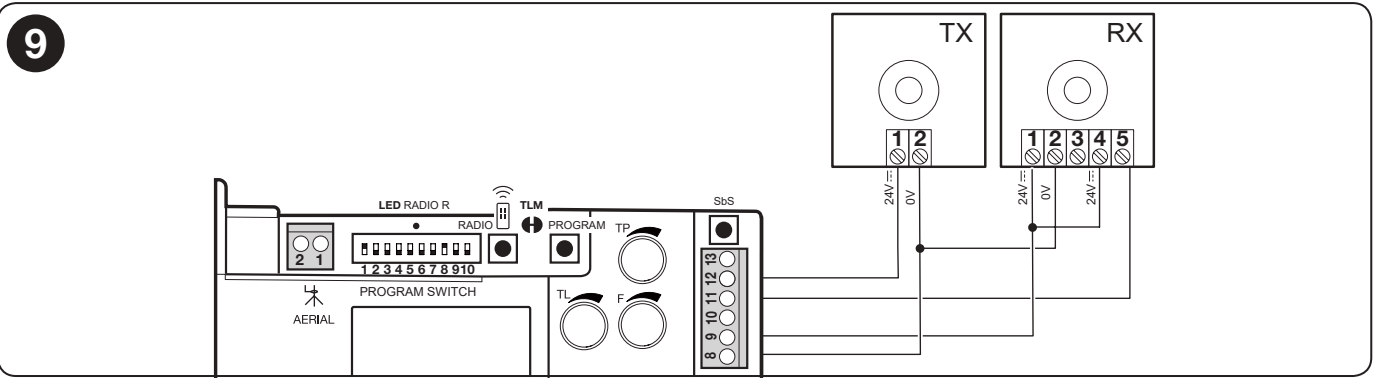

NICE EPM fotoelementu pievienošana
| EPM | Bez fototesta | Ar fototestu |
|---|---|---|
| TX spaile 1 (+) | 9 (+24 V DC) | 12 (testēts +24 V DC) |
| TX spaile 2 (−) | 8 (0 V) | 8 (0 V) |
| RX spaile 1 (+) / 2 (−) | 9 / 8 | 9 / 8 |
| RX spaile 4 COM / 5 NC | 9 / 11 | 9 / 11 |
RX spaile 3 (NO) netiek izmantota PHOTO drošības funkcijai. Pēc savienojuma izveides veiciet ierīču ieprogrammēšanu un pārbaudiet, pārtraucot gaismas staru. Ja EPM tiek barots ar līdzstrāvu, nepārgrieziet džemperi SYNC, kas paredzēts sinhronizācijai ar maiņstrāvas barošanu. Divu pāru savienošanai jāizvērtē arī strāvas patēriņš un savstarpējie traucējumi.
TX un RX jāatrodas precīzi vienam pretī otram. Ja attālums pārsniedz 10 m, saskaņā ar EPM instrukciju RX ierīcē jāpielāgo džemperis +10m. EPM parastais darbības attālums ir 15 m; migla, lietus un putekļi to var samazināt. Fotoelementi aizsargā caurbraukšanas zonu, nevis visas vārtu saspiešanas vai nogriešanas vietas.
Pirmā iedarbināšana un kustības virziena pārbaude
Pirms pieslēgšanas elektrotīklam jābūt uzstādītiem mehāniskajiem atdurēm un gala kronšteiniem, izveidotam aizsargzemējumam un savienotām drošības ieejām. Ja vārtu vērtnē ir iebūvēti vārtiņi, to atvēršanai jābloķē automātiskā kustība.
- Atbloķējiet motoru, manuāli novietojiet vērtni aptuveni gājiena vidū un atkal nofiksējiet piedziņu.
- Pēc ieslēgšanas LED OK jāmirgo aptuveni reizi sekundē. Ja kustības ceļš ir brīvs un vārti nav gala pozīcijās, jādeg PHOTO/FOTO, FCA un FCC indikatoriem; komandai paredzētā NO ieeja bez komandas nedeg. Vārti nedrīkst sākt kustēties paši no sevis.
- Ar gala slēdža sviru pārbaudiet, vai nodziest pareizais FCA vai FCC indikators. Kļūmes gadījumā atvienojiet barošanu un pārbaudiet savienotājus, drošības ierīces un drošinātājus.
- Pēc iestatīšanas pabeigšanas un ROBO600 gadījumā arī pēc drošības ierīču ieprogrammēšanas ar īsu SbS/P.P. komandu pārbaudiet, vai pirmā kustība pēc ieslēgšanas ir atvēršana. Apturiet vārtus, ja tie kustas pretējā virzienā. Pretējs kustības virziens var mainīt arī drošības ierīču darbību.
Ja sākotnējais kustības virziens ir pretējs
Atvienojiet elektrotīklu un pārliecinieties, ka sprieguma nav. Atbilstoši sākotnējam attēlam pagrieziet motora savienotāju un gala slēdžu savienotāju par 180°. Ieslēdziet barošanu un atkārtojiet atvēršanas pārbaudi no gājiena vidus. Nemainiet kustības virzienu, samainot vietām drošības ieejas vai palielinot spēku.
STOP un PHOTO ierīču ieprogrammēšana
ROBO600 ir jāatpazīst pievienotās drošības ierīces. Atkārtojiet šo procedūru pēc ierīču maiņas, kā arī pēc DIP 1 vai DIP 2 pozīcijas maiņas.
- Nospiediet un turiet PROGRAM. Pēc aptuveni 3 s sāksies ieprogrammēšana, un LED OK mirgos ātrāk; turpiniet turēt pogu.
- Uzgaidiet, līdz ieprogrammēšana ir pabeigta: iedegsies LED STOP, bet LED OK paliks zaļš.
- 10 s laikā atlaidiet pogu PROGRAM. Trīs zaļi mirgojumi apstiprina veiksmīgu izpildi; pieci sarkani mirgojumi norāda uz neveiksmi.
- Pārbaudiet LED STOP un PHOTO indikatorus un abu ierīču darbību. Novērsiet kļūmes cēloni un atkārtojiet ieprogrammēšanu.
Pabeigtu vārtu pārbaudes
- Pārbaudiet pilnu atvēršanas un aizvēršanas ciklu, pareizu apstāšanos pirms mehāniskajām atdurēm un vienmērīgu kustību.
- Pārbaudiet katru drošības ierīci atsevišķi. Pārtrauciet fotoelementu staru pie TX, pie RX un starp tiem; pārbaudiet, vai vārti apstājas vai maina kustības virzienu, kā paredzēts.
- Tehniķim jāizmēra pabeigto vārtu spēki un jāiestata mazākais spēks, kas nodrošina drošu kustību. Fotoelementi un F iestatījums neaizstāj visu riska vietu izvērtēšanu.
- Tikai pēc sekmīgām pārbaudēm nododiet lietošanas instrukciju, atslēgas, norādījumus par manuālo vadību un apkopes plānu.
DIP slēdžu un trimmeru iestatījumi
Iestatījumus veic tehniķis, vārtiem esot nekustīgiem. Pirms darbu veikšanas ar savienojumiem atvienojiet barošanu. Pēc režīma, laika vai spēka maiņas vēlreiz pārbaudiet pilnu atvēršanas un aizvēršanas ciklu un drošības ierīces.
| DIP 1 | DIP 2 | Režīms |
|---|---|---|
| OFF | OFF | Manuāls — kustība notiek tikai tik ilgi, kamēr tiek turēta komanda. |
| ON | OFF | Pusautomātisks — viss kustības cikls tiek veikts pēc īsas komandas. |
| OFF | ON | Automātisks — pēc atvēršanas un pauzes vārti aizveras. |
| ON | ON | Automātisks + vienmēr aizvērt — pēc barošanas atjaunošanas var sekot aizvēršana ar 5 s iepriekšēju mirgošanu. |
| DIP | Funkcija | Darbība |
|---|---|---|
| 3 ON | Kondomīnija režīms | Atvēršanas laikā nākamā komanda Soli pa solim tiek ignorēta; aizvēršanas laikā tā maina kustības virzienu. Nedarbojas manuālajā režīmā. |
| 4 ON | Iepriekšēja mirgošana | 5 s pirms kustības; manuālajā režīmā — 2 s. |
| 5 ON | Aizvēršana pēc fotoelementu nostrādes | Automātiskajā režīmā: pēc caurbraukšanas zonas atbrīvošanas vārti aizveras pēc 5 s. Pusautomātiskajā režīmā: FOTO nostrāde aizvēršanas laikā aktivizē turpmāku automātisko aizvēršanu pēc iestatītā pauzes laika. |
| 6 ON | FOTO arī atvēršanas laikā | Staru pārtraucot, apstājas arī atvēršanās; pusautomātiskajā/automātiskajā režīmā kustība atsākas, kad stars atbrīvots. |
| 7 ON | Maiga uzsākšana | Samazina rāvienu kustības sākumā. |
| 8 ON | Palēnināšana | Iestatot TL, jāņem vērā, ka palēnināšana sākas aptuveni 50–70 cm pirms gala slēdža. Samazinās arī motora griezes moments; lielas pretestības gadījumā vārti var apstāties. |
| 9 / 10 | Elektriskā bremzēšana | OFF/OFF = izslēgta; OFF/ON = vāja; ON/OFF = vidēja; ON/ON = spēcīga. |
Rūpnīcas iestatījums saskaņā ar instrukciju: DIP 1 un 8 ON, pārējie OFF (pusautomātiskais režīms ar palēnināšanu). Pēc DIP 1–2 izmaiņām vienmēr ierīces ielādējiet atkārtoti. Palēnināšanas laikā ātrums ir aptuveni 30 % no nominālā; griezes moments samazinās par 70 %. Palēnināšana sākas pie TL/2. Noklusējuma TL 90 s nozīmē, ka palēnināšana sākas pēc 45 s; izmaiņu ietekmi pārbaudiet nākamajā atvēršanas reizē no gala stāvokļa.
| Trimmeris | Ko iestata | Kā pārbaudīt |
|---|---|---|
| TL | Maksimālais atvēršanas/aizvēršanas laiks. | Pusautomātiskajā režīmā pilnībā atveriet un aizveriet vārtus. Atstājiet 2–3 s rezervi. Ja diapazons nav pietiekams, izmantojiet TLM pagarinājumu atbilstoši platei. Palēnināšanas gadījumā iestatiet laiku, ņemot vērā arī tās sākumu. |
| TP | Pauzes laiks pirms automātiskas aizvēršanas. | Ieslēdziet automātisko režīmu, pilnībā atveriet vārtus un izmēriet faktisko pauzes laiku līdz aizvēršanās sākumam. |
| F | Spēks / motora griezes moments. | Iestatījumu apstipriniet, izmērot trieciena spēkus un pārbaudot drošību. F palielināšana nav paredzēta vārtu mehānisku defektu novēršanai. |
Jaunāks izpildījums – gaidstāves režīms Standby
Šī sadaļa attiecas tikai uz ROBO600 versiju, kas atbalsta Standby. Šī funkcija neattiecas uz vecāku plati bez šīs funkcijas. Pēc ierīču ielādes noklusējuma gaidīšanas laiks ir 300 s; jaunai vai pilnībā atiestatītai platei pirms ielādes tas ir 600 s. Standby režīmā palīgbarošanas izeja nav aktīva, kas ir svarīgi ārējai vadībai.
- Īsi nospiediet PROGRAM un nolasiet LED OK indikāciju: 2 mirgojumi = Standby aktīvs; 1 mirgojums = neaktīvs.
- Ar nākamajiem īsajiem PROGRAM taustiņa nospiedieniem izvēlieties vajadzīgo stāvokli.
- Lai saglabātu iestatījumu, turiet PROGRAM nospiestu vismaz 5 s, līdz LED OK atsāk ierasto mirgošanu ar 1 Hz frekvenci. Gaidīšanas laiku tehniķis maina ar Oview vai ProView, nevis ar šo taustiņu nospiešanas procedūru.
Iebūvētais uztvērējs un tālvadības pultis
ROBO600 ir iebūvēts uztvērējs 433,92 MHz ar O-CODE kodējumu. Izvēlieties raidītāju atbilstoši konkrētajai platei; ar vienādu frekvenci vien nepietiek, lai garantētu saderību. Programmēšanu veiciet, kad vārti ir nekustīgi.
I režīms – visas tālvadības pults saglabāšana
- Turiet nospiestu RADIO/uztvērēja taustiņu, līdz iedegas tā LED (aptuveni 4 s), pēc tam atlaidiet taustiņu.
- 10 s laikā turiet nospiestu izvēlēto jaunās tālvadības pults taustiņu aptuveni 3 s, līdz uztvērējs ar trim mirgojumiem apstiprina saglabāšanu.
- Nākamo tālvadības pulti tādā pašā veidā var saglabāt vēl 10 s laikā; pretējā gadījumā pagaidiet, līdz režīms beidzas.
| Taustiņš I režīmā | Piešķirtā komanda |
|---|---|
| 1 | Solis pa solim |
| 2 | Daļēja atvēršana gājējiem |
| 3 | Atvērt |
| 4 | Aizvērt |
Viena un divu taustiņu tālvadības pultīs tiks izmantoti tikai attiecīgie pirmie taustiņi. Saskaņā ar rokasgrāmatu ROBO600 I režīmā var saglabāt līdz 100 tālvadības pultīm.
II režīms – viena komanda izvēlētajam taustiņam
| RADIO nospiešanas reižu skaits | Komanda |
|---|---|
| 1 | Solis pa solim |
| 2 | Daļēja atvēršana |
| 3 | Atvērt |
| 4 | Aizvērt |
| 5 | Apturēt |
Īsi nospiediet RADIO tik reižu, kāds ir vajadzīgās komandas numurs. LED iemirgosies tikpat reižu. 10 s laikā turiet nospiestu izvēlēto tālvadības pults taustiņu aptuveni 3 s, līdz trīs mirgojumi apstiprina saglabāšanu. Atkārtojiet procedūru katram nākamajam taustiņam.
Tālvadības pults pievienošana, izmantojot darbojošos tālvadības pulti
Uztvērēja tuvumā, aptuveni 10–20 m attālumā, turiet nospiestu jaunās tālvadības pults taustiņu vismaz 5 s un atlaidiet to. Uz vecās tālvadības pults nospiediet attiecīgo taustiņu 3 reizes; pēc tam vienu reizi nospiediet jaunās tālvadības pults taustiņu. Jaunā tālvadības pults pārņems vecās pults piešķīrumu. I režīmā var izmantot jebkuru vecās tālvadības pults taustiņu, bet II režīmā — taustiņu ar vajadzīgo komandu. Barošanu atstājiet pieslēgtu tikai tam uztvērējam, kuru vēlaties programmēt.
Radio atmiņas bloķēšana
Ja saglabāšana vai dzēšana nedarbojas, iespējams, atmiņa ir bloķēta. Izslēdziet barošanu, turiet nospiestu RADIO un atkal ieslēdziet barošanu. Pēc aptuveni 5 s un diviem lēniem radio LED mirgojumiem atlaidiet taustiņu. 5 s laikā ar īsiem RADIO taustiņa nospiedieniem izvēlieties: LED nedeg = atbloķēts, deg = bloķēts. Piecas sekundes pēc pēdējā nospiediena divi lēni mirgojumi apstiprina procesa beigas.
Diagnostika un biežākie darbības traucējumi
| Pazīme | Nozīme / kas jāpārbauda |
|---|---|
| OK: 1 zaļš mirgojums/s | Normāla darbība. |
| OK: 2 ātri zaļi mirgojumi | Mainījies ieejas, fotoelementu vai radio komandas stāvoklis. |
| OK: 1 sarkans mirgojums, pauze, atkal 1 | Ierīces nav pareizi ielādētas vai ir mainīts DIP 1–2. Pārbaudiet pieslēgumu un atkārtojiet ielādi. |
| OK: 2 sarkani mirgojumi | Fotoelementa nostrāde. Pārbaudiet šķērsli, TX/RX asi un NC kontaktu. |
| OK: 4 sarkani mirgojumi | Aktīvs STOP signāls. Pārbaudiet drošības ierīci un tās pieslēgumu. |
| OK: 5 sarkani mirgojumi | Iekšējo parametru kļūda. Uzgaidiet vismaz 30 s; ja kļūda nepazūd, tehniķim jāveic dzēšana un atkārtota ielāde. |
| OK: 7 sarkani mirgojumi | Iekšējās shēmas kļūda vai mainīts DIP 1–2. Pēc barošanas atvienošanas un atjaunošanas pārbaudiet pieslēgumu; ja mainīts režīms, atkārtojiet ielādi. Ja kļūda nepāriet, vērsieties servisā. |
| OK: 8 sarkani mirgojumi | Komanda joprojām ir aktīva. Atlaidiet taustiņu vai atvienojiet pastāvīgi ieslēgtu releju. |
| OK nedeg / deg nepārtraukti | Pārbaudiet barošanu un drošinātājus; pastāvīgs kļūdas indikators var liecināt par plates bojājumu. |
| PHOTO / STOP nedeg | Drošības ieeja neatļauj kustību. Neapiet to; pārbaudiet ierīci un ielādi. |
| Radio LED: 1 / 6 / 8 ātri mirgojumi | Tālvadības pults jau saglabāta / nesaderīgs kodējums / atmiņa pilna. |
Ja motors nereaģē, vispirms pārbaudiet barošanas pieslēgumu, aizsardzību, drošības ieeju stāvokli un komandu. Ja kustības virziens ir pretējs, koriģējiet virzienu atbilstoši iepriekš minētās procedūras. Ja rodas neparasts troksnis, bojājumi vai raustīšanās, pārtrauciet lietošanu; nepalieliniet spēku, lai aizstātu remontu.
Atmiņas dzēšana
Visu tālvadības pults raidītāju dzēšana
Kad atmiņas bloķēšana ir izslēgta, turiet nospiestu RADIO, līdz LED iedegas, nodziest un sāk mirgot. Atlaidiet pogu 3. mirgošanas reizē. Pieci mirgojumi apstiprina tālvadības pults raidītāju dzēšanu. Tiks dzēsti visi saglabātie raidītāji, tāpēc sagatavojieties tos ieprogrammēt no jauna.
Vadības bloka un apgūto ierīču dzēšana
- Kad motors ir apstājies, izslēdziet barošanu.
- Turiet nospiestu PROGRAM un atkal ieslēdziet barošanu. Turiet pogu nospiestu, līdz OK LED iedegas, nodziest un sāk mirgot.
- Atlaidiet PROGRAM OK LED trešā mirgojuma laikā. Pieci mirgojumi apstiprina, ka darbība ir veiksmīga.
- Atkārtoti iemāciet drošības ierīces un veiciet pilnu pārbaudi. Šī procedūra neizdzēš tālvadības pults raidītājus, bet atceļ radio atmiņas bloķēšanu. Mehānisko DIP slēdžu un trimmeru pozīcijas pašas no sevis nemainās.
Regulāra pārbaude un apkope
Uzticiet profesionālu apkopi ne vēlāk kā reizi 6 mēnešos vai pēc 20 000 cikliem — atkarībā no tā, kas iestājas pirmais. Intensīvas lietošanas vai sarežģītu vides apstākļu gadījumā apkopes intervālu nosaka servisa plāns.
- Pēc strāvas atvienošanas pārbaudiet stiprinājumus, koroziju, kabeļus un ūdens iekļūšanu.
- Pārbaudiet zobrata, zobstieņa, vadotņu un atduru nodilumu un brīvkustību, kā arī manuālu vārtu kustību.
- Notīriet fotoelementus un pārbaudiet atbloķēšanas mehānismu. Pēc atkārtotas ieslēgšanas pārbaudiet visus drošības elementus, apturēšanu un spēkus.
- Saglabājiet apkopes ierakstu un instrukciju. Vārtu kustības laikā neieejiet to kustības zonā; sargājiet tālvadības pultis un stacionāro vadības ierīci no bērniem.
NICE ROBO600 tehniskie parametri
| Motora un vadības bloka barošana | 230 V AC, 50/60 Hz |
|---|---|
| Nominālā jauda | 300 W |
| Nominālais / maksimālais griezes moments | 9 / 18 Nm |
| Atbilstošais nominālais / maksimālais spēks | 300 / 600 N; piedziņas spēks nav vārtu svars |
| Ātrums bez slodzes / pie nominālā griezes momenta | 11 / 8,5 m/min |
| Zobstienis / zobrats | Modulis 4 / Z15, dalījuma diametrs 60 mm |
| Maks. vārtu svars | 600 kg |
| Maks. vārtu vērtnes garums / šī komplekta piedāvātais | 8 m saskaņā ar instrukciju / 6 m brīvais caurbraukšanas platums šajā komplekta kartītē |
| Nepārtraukta darbība | Maks. 4 minūtes; ciklu skaits atkarībā no vārtu vērtnes garuma |
| Aizsardzības pakāpe / elektroaizsardzības klase | IP44 / I — aizsargzemējums |
| Temperatūra | −20 līdz +55 °C |
| Palīgizeja | 24 V DC ±10 %, maks. 100 mA |
| FLASH izeja | 230 V AC, maks. 60 W saskaņā ar tehnisko tabulu |
| Tikai piedziņas svars | 11 kg |
| Radio | 433,92 MHz, iebūvēts O-CODE uztvērējs |

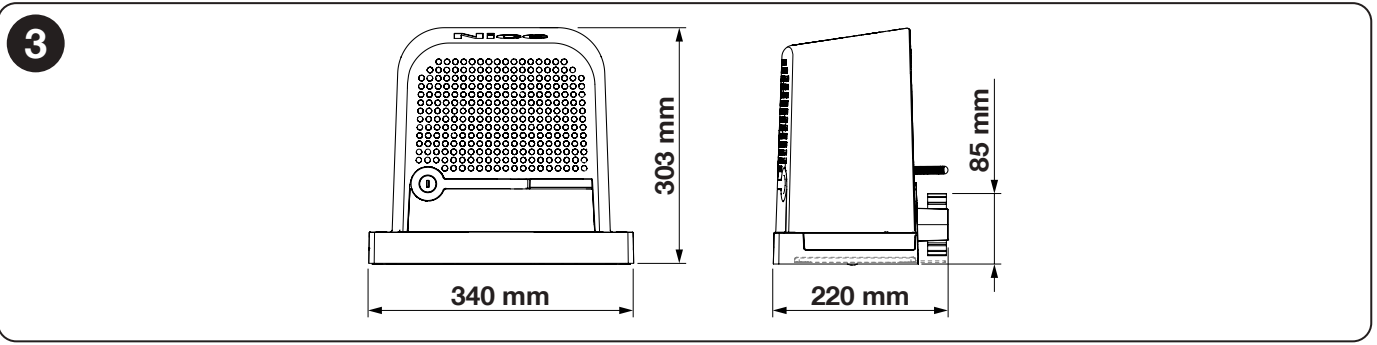

Izmēri un montāžas vieta
ROBO600 montāžas rasējumā norādīti kopējie izmēri 340 × 220 × 303 mm (augstums) un zobrata ass atrodas 85 mm virs pamatnes. Montāžu veiciet, vadoties pēc šī rasējuma. Izvēloties vietu, paredziet pietiekami daudz vietas vāka atvēršanai, piekļuvei atbloķēšanas atslēgai un drošai atbloķēšanas mehānisma lietošanai.
