Produkta apraksts Piedziņas komplekts bīdāmajiem vārtiem līdz 400 kg CAME BXV04AGS, 801MS-0150 (D)

CAME BXV04AGS piedziņa ir paredzēta bīdāmie vārti ar svaru līdz 400 kg un caurbrauktuves platumu līdz 14 m. Tai ir elektromehānisks apturēšanas slēdzis. Piedziņa ir nereversējama. Detalizēti tehniskie parametri ». Lejupielādēt rokasgrāmatu ».

BXV04AGS ar vadības plati ZN7 ir bīdāmo vārtu piedziņa ar 24 V DC motoru un mehāniskiem gala slēdžiem. Tīkla barošana ir 230 V AC. Vārtu svaru, garumu un pretestību vērtējiet kopā; piedziņa nav risinājums vārtiem, kas kustas ar grūtībām vai ir bojāti.

Uzstādīšana, pieslēgšana elektrotīklam un nodošana ekspluatācijā jāveic kvalificētam tehniķim. Pirms darbu veikšanas atvienojiet elektrotīklu un, ja tādas ir, arī baterijas. Kodētājs un fotoelementi neaizstāj stingros atdurus, bīstamo zonu aizsardzību un spēka pārbaudi uz uzstādītiem vārtiem.

Pirms programmēšanas pārbaudiet ZN7 plati un tās izvēlni. Norādītās vērtības atbilst izvēlnei F28 = 60–100 %, F8 = 1/2 un U3 = 0/1. Ja jūsu platei ir pieejamas citas vērtības, izmantojiet iestatījumus, kas paredzēti tieši tās versijai; versiju var apskatīt, izmantojot H1.

Ātrā navigācija
Komplekts BXV04AGS	Piederumi
Uzstādīšana	Kabelis
Manuāla atbloķēšana	Vadības plates orientācija
Spailes un barošana	Fotoelementi un pārbaude
Pirmā iedarbināšana	Gājiena apguve
Programmēšana	Tālvadības pultis
Atiestatīšana un atmiņa	Diagnostika
Apkope	Tehniskie parametri
Uzstādīšanas PDF rokasgrāmata

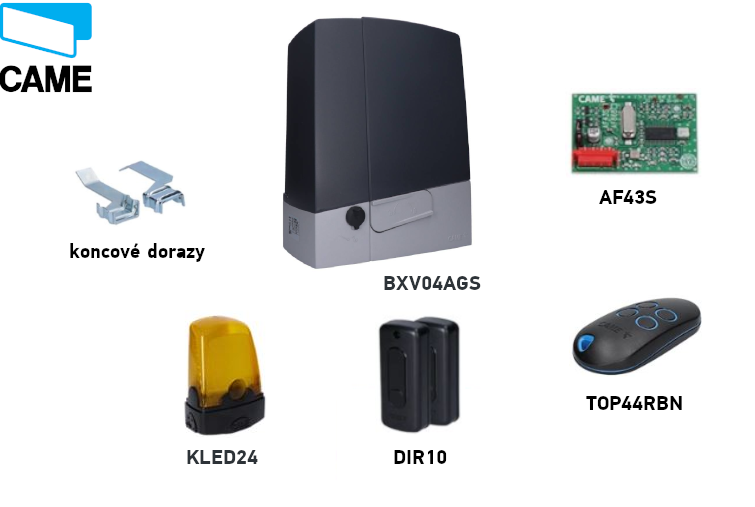

CAME BXV04AGS komplekts

Komplektā ietilpst piedziņa ar 24 V motoru, tālvadības pults, fotoelementi, radio uztvērējs un bākuguns. Papildu elementus, jo īpaši zobstieni un papildu vadības ierīces, izvēlieties atbilstoši konkrētajiem vārtiem. Pirms pieslēgšanas pārbaudiet vadības bloka un piegādāto komponentu marķējumu.

Parametrs	CAME BXV04AGS
Komplekts	BXV04AGS / 801MS-0150 (D)
Maks. vārtu masa	400 kg / 14 m
Motors / jauda	24 V DC / 170 W
Šajā rokasgrāmatā aplūkotā vadība	ZN7: displejs un izvēlne
Darbība	Intensīva lietošana
Radioatmiņa	250 lietotāji

Saderīgie piederumi

Kas	Kāpēc	Tips
Fotoelementi	Kontrolē caurbraukšanas zonu; izvēlieties drošības ieejas reakciju.	CAME DIR10, 12/24 V AC/DC, darbības diapazons 10 m; pieslēgšana un pārbaude.
Bākuguns	Signalizē par vārtu kustību.	CAME KLED24, 24 V AC/DC, 2 W; bākuguns spailes.
Uztvērējs	Radio vadība ar atbilstošu kodējumu.	AF43S, 433,92 MHz, AF spraužamā karte; savienošana pārī uz plates.
Tālvadības pults	Papildu raidītājs saderīgai sistēmai ar fiksētu kodu.	TOP-432EE, 433,92 MHz; pārbaudiet AF karti un iestatīto kodējumu.
Zobstienis	Nodod kustību vārtu vērtnei.	Zobstieņi, modulis 4; uzstādīšana un atstarpe.
Poga / atslēgas slēdzis	Lokāla komanda vai STOP.	Slēdži un vadības elementi; bezpotenciāla NO komandai, NC — STOP funkcijai. Spailes.

Piedziņas uzstādīšana

Kad piedziņa ir atbloķēta, vārtiem visā gājiena garumā jākustas viegli, bez slīpuma, bojātiem riteņiem vai riska izlekt no vadotnes. Pārbaudiet, vai atvērtā un aizvērtā stāvoklī ir stingri mehāniskie atduri, vai pamatne ir stabila un vai ir aizsargātas vietas, kur vārtu vērtne var kādu saspiest. Piedziņas zonā nedrīkst uzkrāties ūdens, un uz to nedrīkst krist tieša ūdens strūkla.

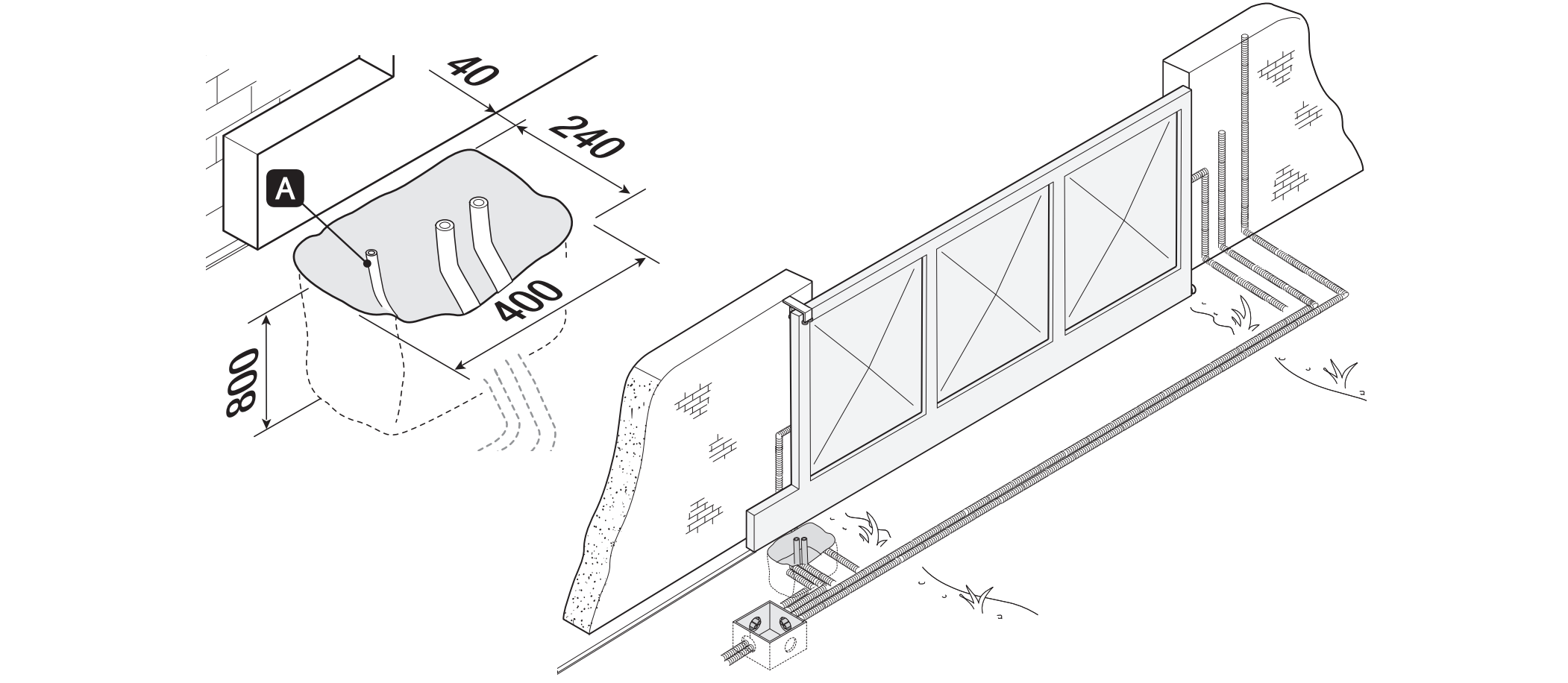

Pamats un enkurošanas plāksne

Uzstādīšanas piemērā ir norādīts izrakums 400 × 240 mm un 800 mm dziļumā. Pielāgojiet pamata izmērus grunts pamatnei un konkrētajiem vārtiem. Veidņiem jāsniedzas 50 mm virs zemes; izmantojiet armatūru un M12 enkurus. Piedziņas barošanas kabelim ieteicama Ø 40 mm aizsargcaurule, piederumiem — Ø 25 mm, bet iespējamajai atbloķēšanas auklai — Ø 20 mm.

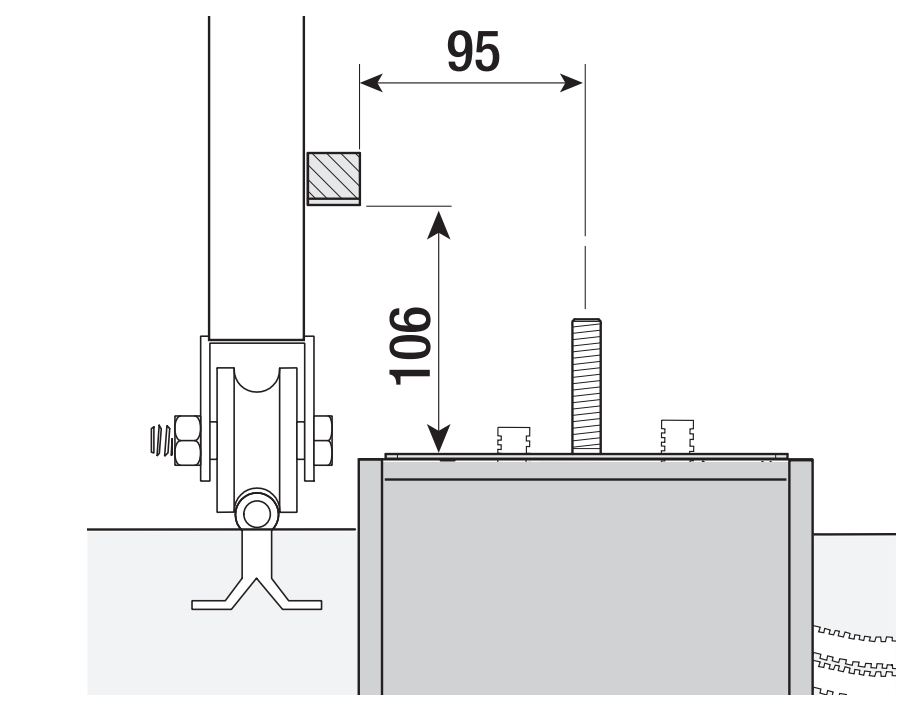

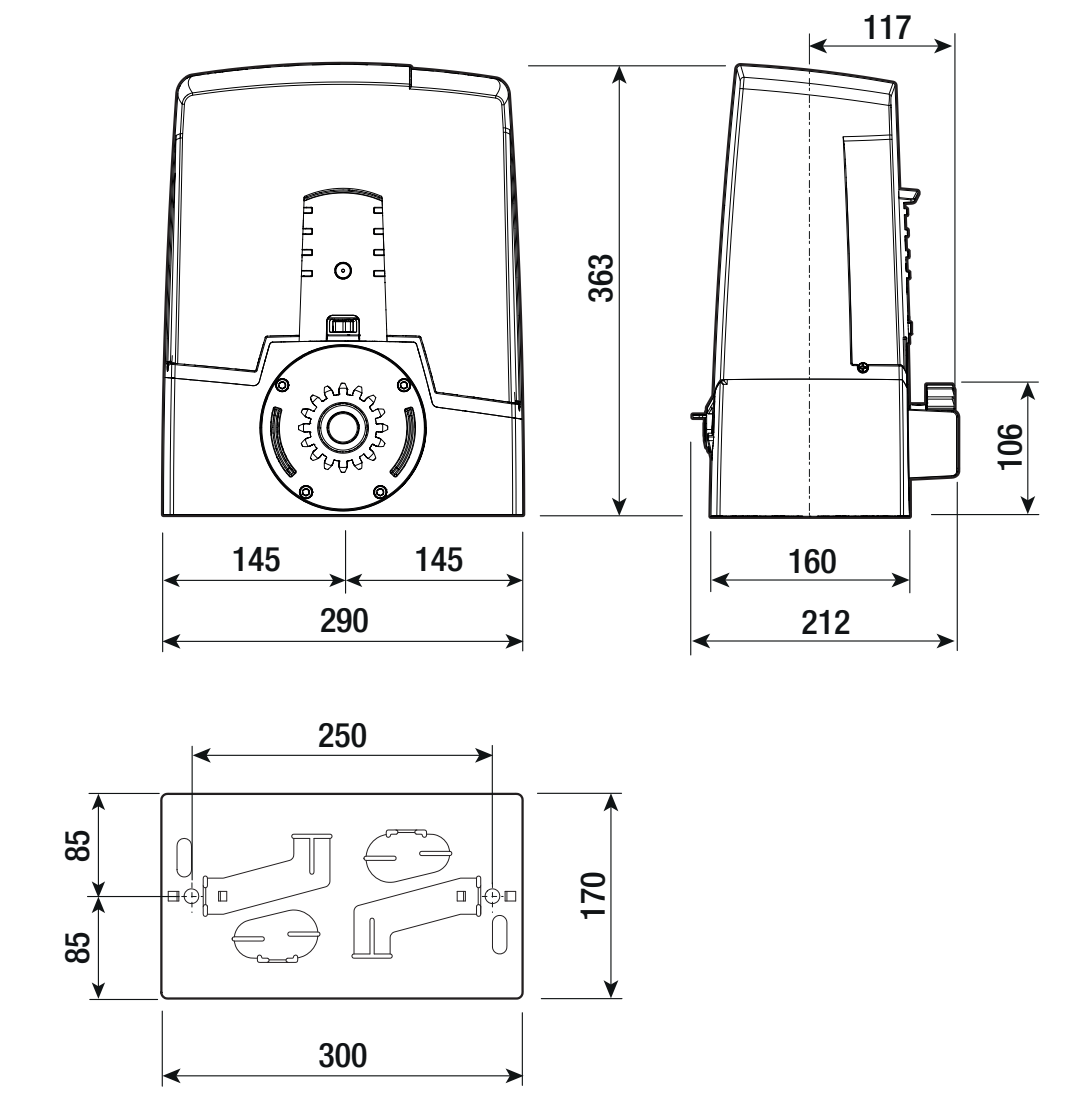

Novietojiet enkurošanas plāksni horizontāli, izvadiet kabeļus caur tās atverēm un atstājiet enkuru vītņotos galus virs virsmas. Ļaujiet betonam sacietēt vismaz 24 stundas. Nosakiet plāksnes novietojumu attiecībā pret zobstieni saskaņā ar izmēru rasējumu; šo divu piedziņu zobrata augstums atšķiras.

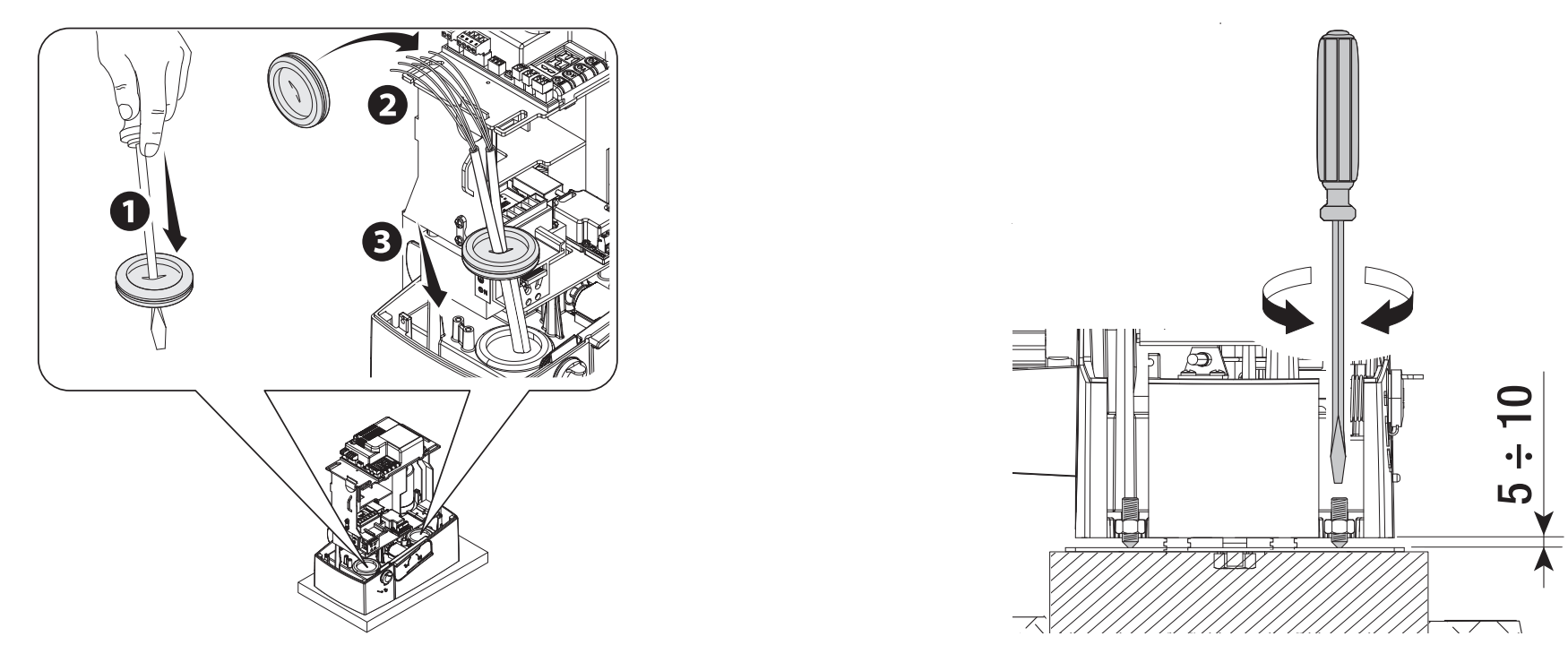

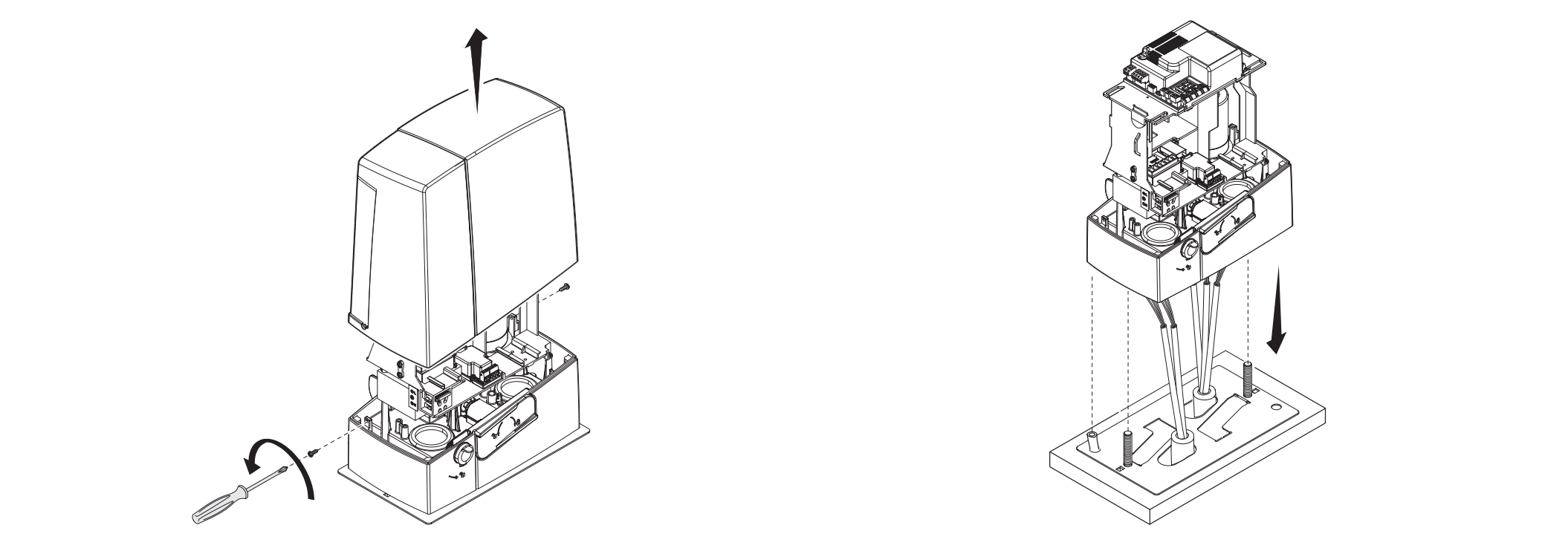

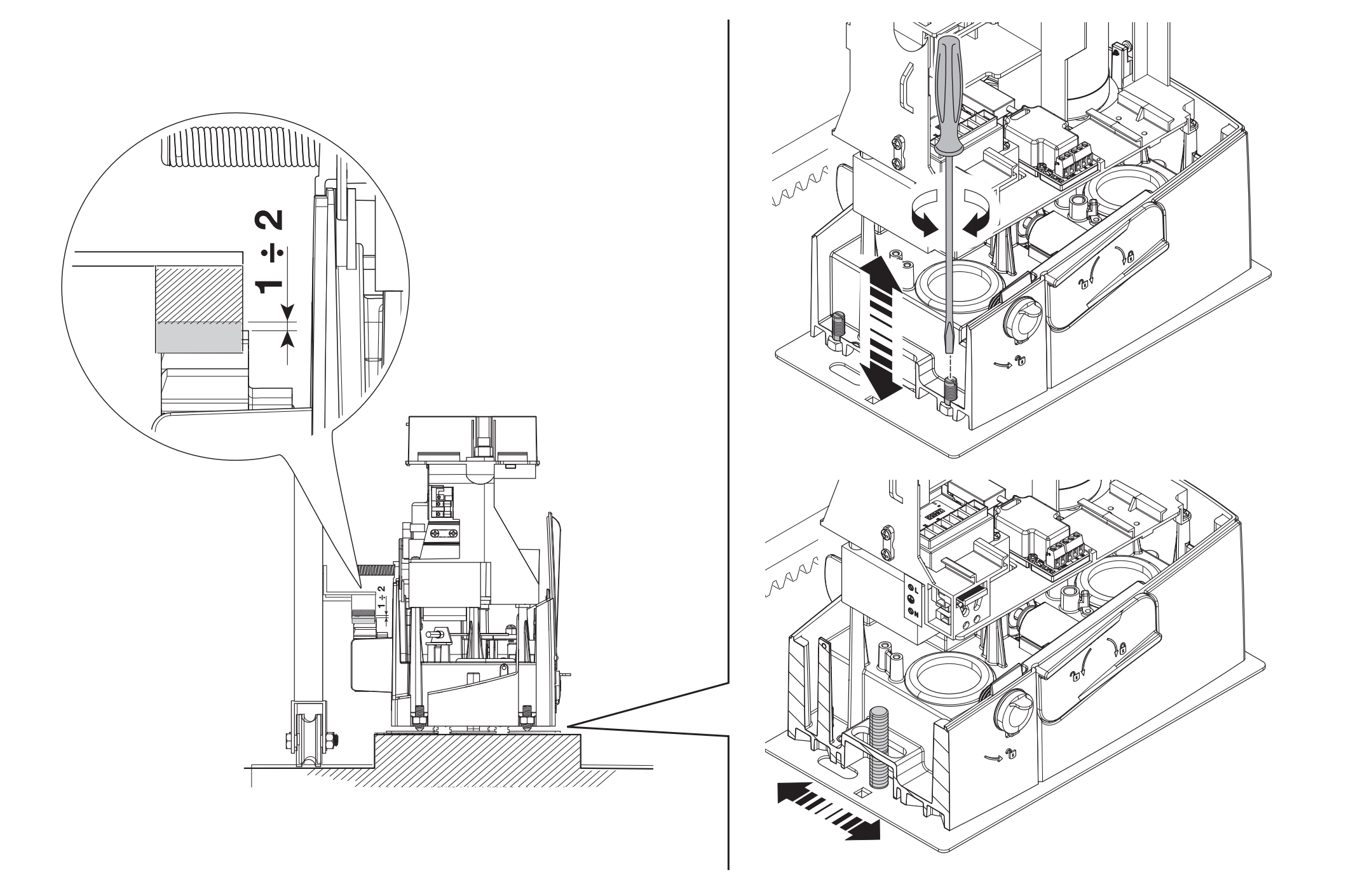

Uzstādīšana un augstuma regulēšana

Noņemiet vāku un uzstādiet piedziņu uz plāksnes. Kabeļiem jāiziet caur korpusa apakšdaļu un pareizi uzstādītajām kabeļu ievadblīvēm. Regulēšanas laikā paceliet piedziņu, izmantojot vītņotās kājiņas, par 5–10 mm, lai paliktu rezerve sazobes regulēšanai.

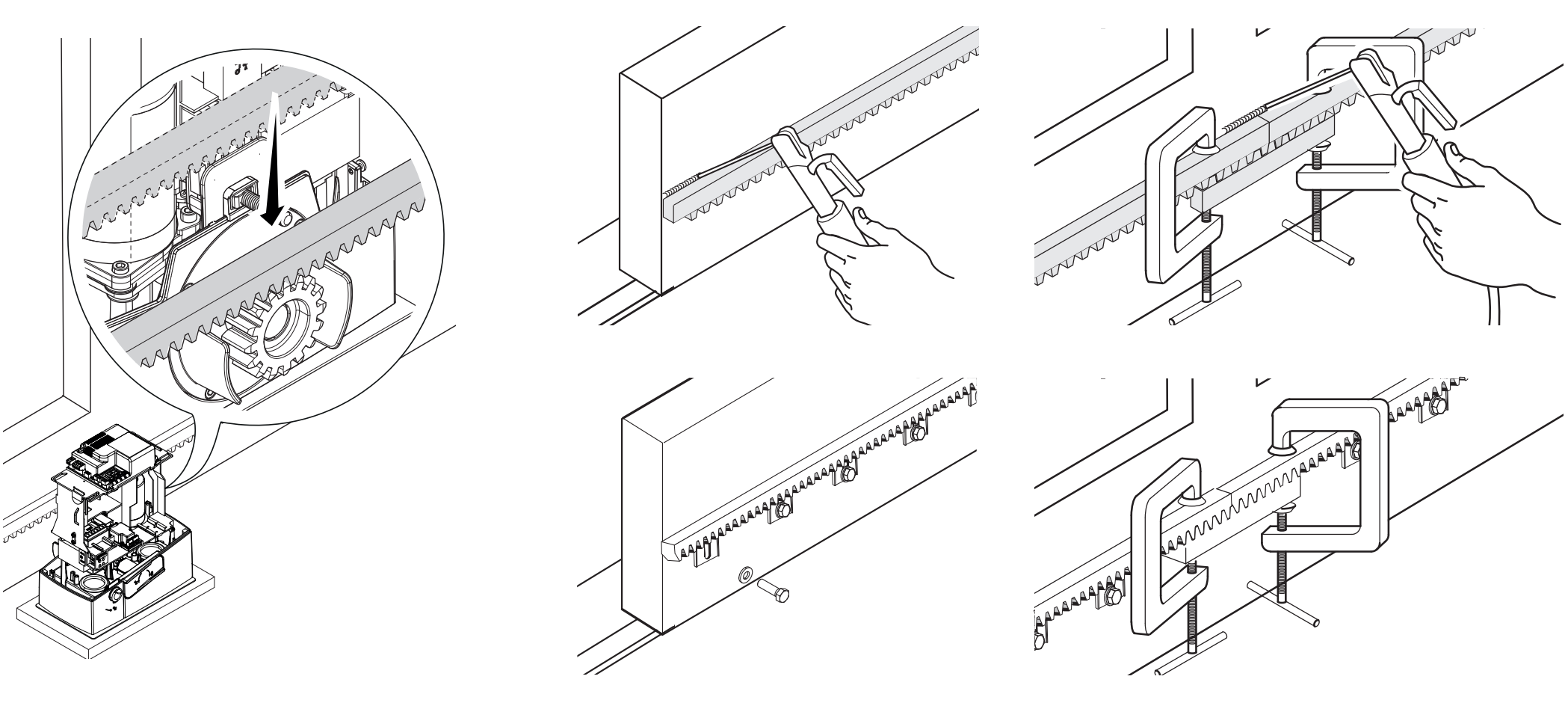

Zobstienis un sazobes atstarpe

Atbloķējiet piedziņu un piestipriniet zobstieni, vienlaikus manuāli pārvietojot vārtu vērtni. Savienojot posmus, zem savienojuma novietojiet zobstieņa palīgposmu, lai zobi vienmērīgi turpinātos cits aiz cita. Pēc uzstādīšanas noregulējiet piedziņas vertikālo un horizontālo novietojumu.

Starp zobstieni un zobratu atstājiet 1–2 mm atstarpi. Vārtu svars nedrīkst balstīties uz piedziņu. Manuāli izbrauciet visu gājiena garumu, pārbaudiet sazobi un zobstieņa savienojumus un tikai tad pievelciet enkuru uzgriežņus un paplāksnes.

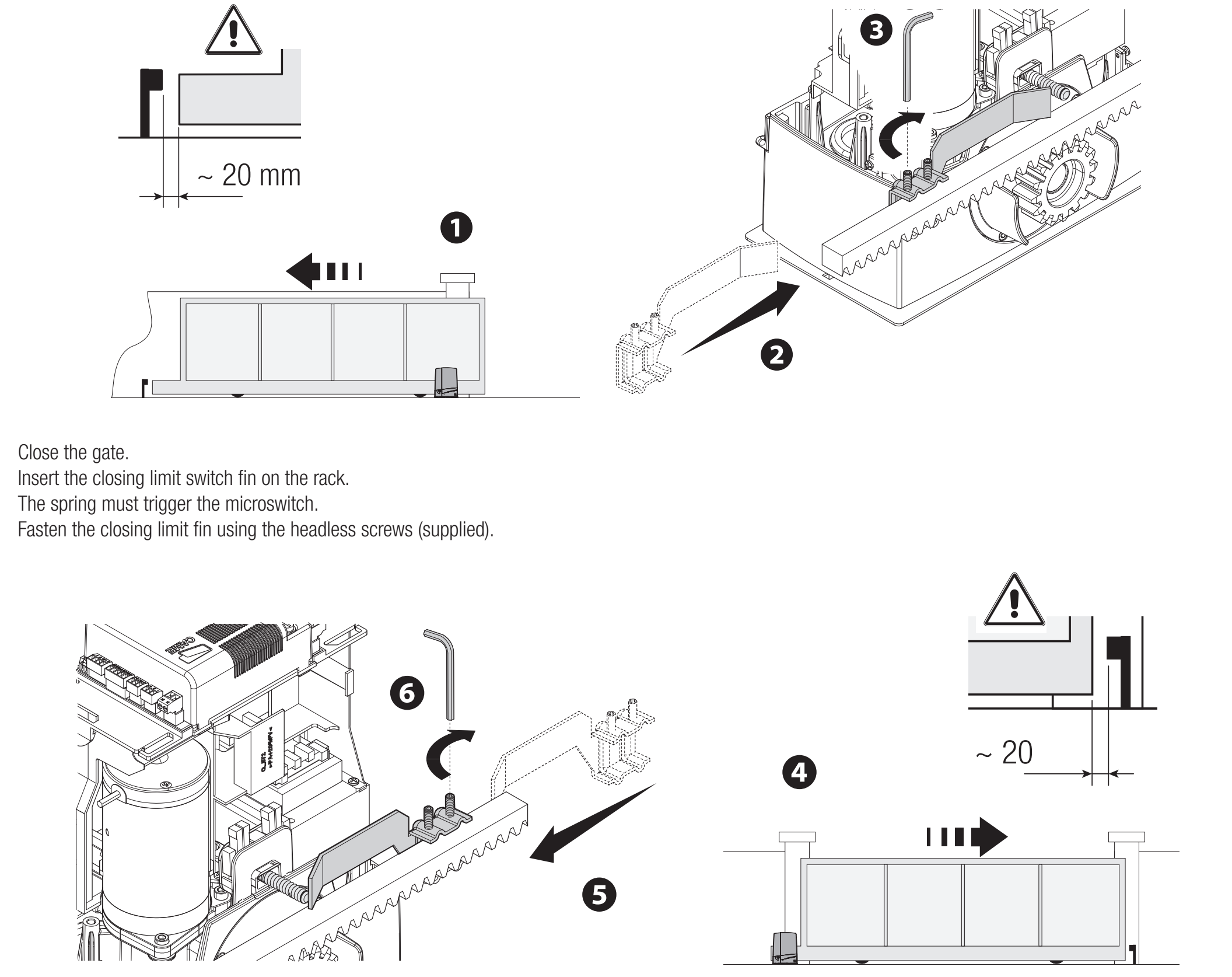

Mehāniskie gala slēdži

Manuāli pārvietojiet vārtu vērtni atvērtā stāvoklī. Piestipriniet atvēršanas slēdža atduri pie zobstieņa tā, lai tās izciļņa daļa droši pārslēgtu atsperes mikroslēdzi. Tādā pašā veidā noregulējiet aizvēršanas atduri. Stingri nostipriniet atdurus; vārtu mehāniskajam gala atdurim un piedziņas slēdža atdurim ir atšķirīgas funkcijas.

Attēlotajā uzstādījumā gala pozīcijā atstājiet aptuveni 20 mm līdz stingrajam atdurim. Pārbaudiet kustības beigu posmu pie faktiskā ātruma un slodzes.

Kabeļu instalācija

Pievienošana	Kabelis / nosacījums
Tīkls 230 V AC, L/N/PE	3G × 1,5 mm² līdz 20 m; 3G × 2,5 mm², ja garums ir 20–30 m.
Vadības ierīces	Vadu skaits atbilstoši vadības veidam; norādītajiem īsajiem posmiem šķērsgriezums 0,5 mm².
DIR10 fotoelementi	TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Ievērojiet TX un NC kontakta savienojuma shēmu.
Antena	RG58, maksimāli 10 m; ieteicams līdz 5 m.
RSE / CRP	UTP CAT 5; atsevišķs seriālais savienojums, nevis motora barošana.

Vadu skaitam jābūt pietiekamam visai izvēlētajai shēmai. Ja kabeļa posms ir garāks, ir paralēli pieslēgtas slodzes vai tiek izmantoti citi piederumi, tehniķim jāaprēķina šķērsgriezums atbilstoši strāvai un sprieguma kritumam. Sargājiet kabeļus no bojājumiem un saskares ar motoru vai transformatoru; tīkla barošanas kabeli un zemsprieguma ķēdes izvietojiet pietiekami atdalīti.

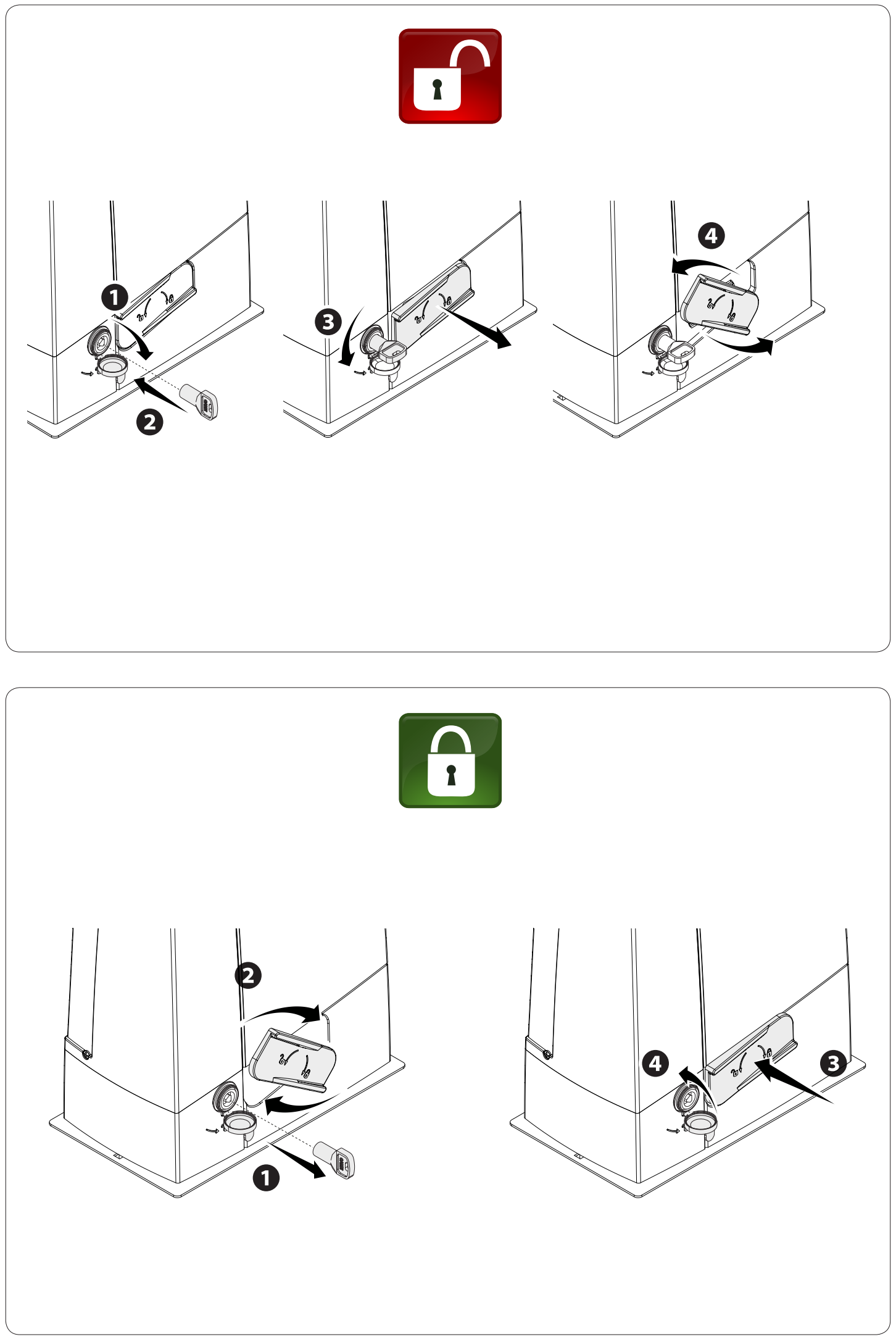

Manuāla atbloķēšana strāvas padeves pārtraukuma gadījumā

Pirms vārtu manuālas pārvietošanas atvienojiet barošanu un nostipriniet vārtu vērtni. Bojātu vai nesabalansētu vārtu atbloķēšana var izraisīt nekontrolētu kustību.

Ievietojiet atslēgu slēdzenē un pagrieziet to attēlā norādītās bultiņas virzienā.
Pavelciet un atveriet atbloķēšanas sviru, kā parādīts attēlā.
Manuāli pārvietojiet vārtus kontrolēti, pārliecinoties, ka to kustības zonā nav cilvēku.
Lai atkal nobloķētu, novietojiet sviru sākotnējā stāvoklī un noslēdziet mehānismu. Pirms motora vadības komandas pārbaudiet, vai piedziņa ir nobloķēta.

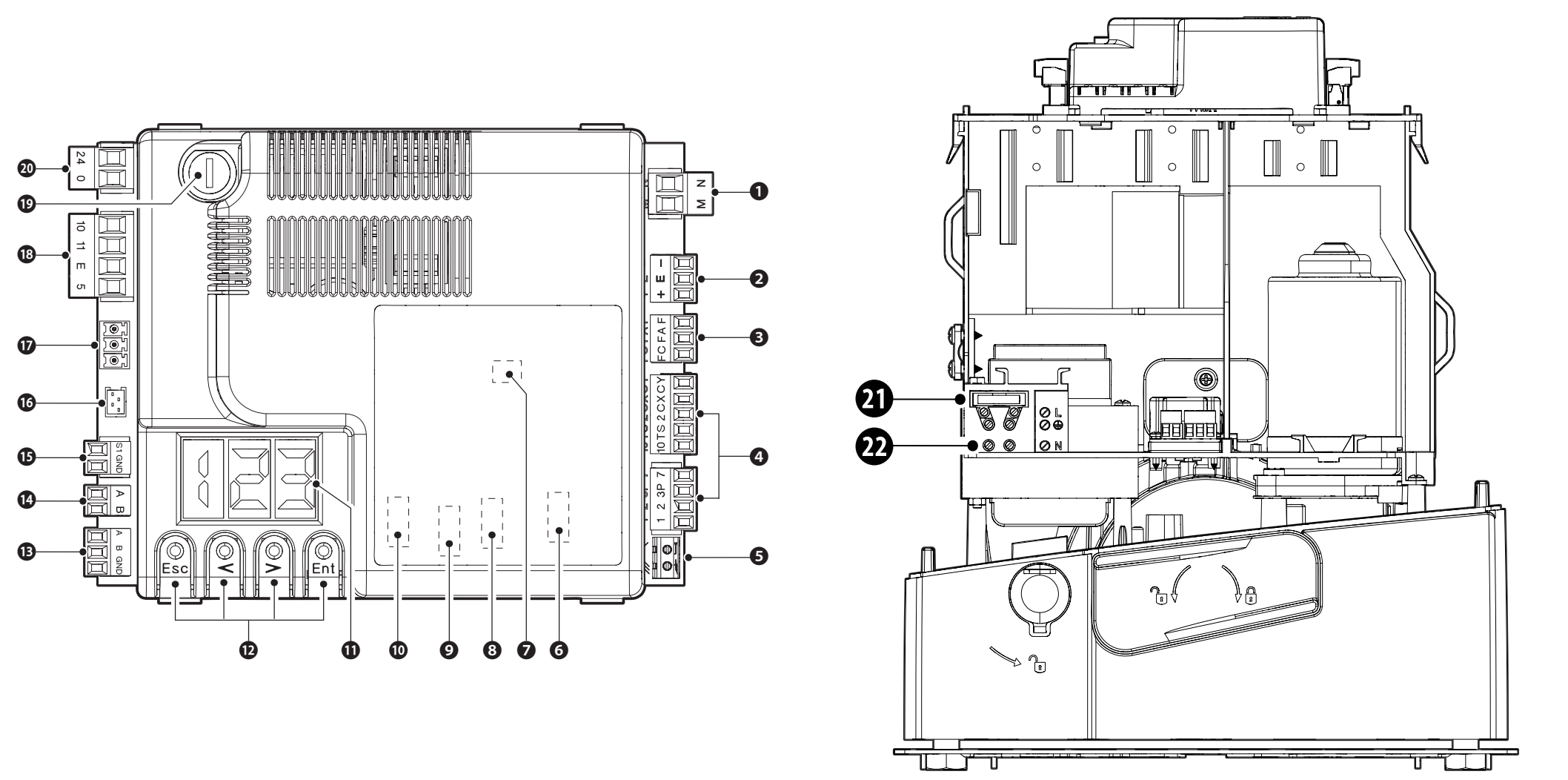

Orientēšanās ZN7 vadības platē

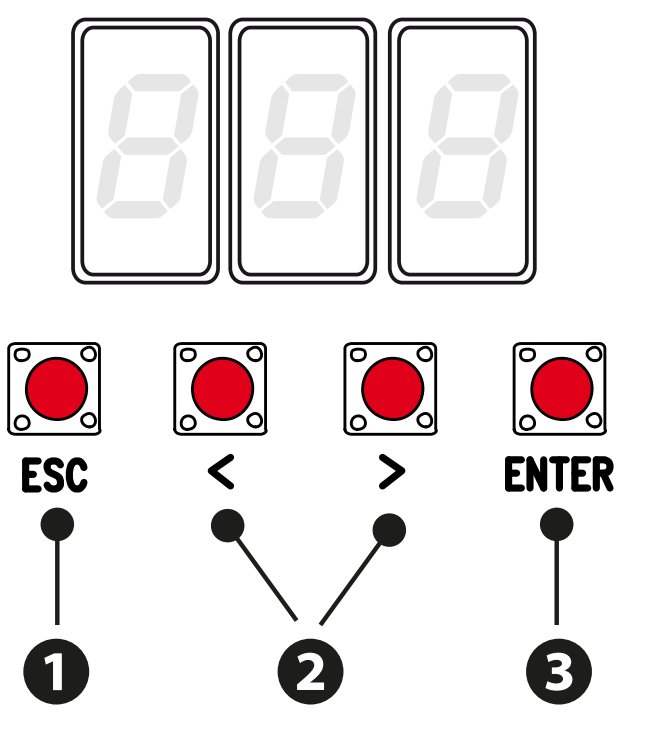

ZN7 ir displejs un pogas ESC, bultiņas un ENTER. Iestatījumus, laikus un lietotājus pārvalda izvēlnē. Savienotāji AF, Memory Roll, R700/R800, RSE un RIOCN8WS ir paredzēti atšķirīgiem nolūkiem; ievietojiet vai izņemiet karti tikai tad, kad atvienots gan elektrotīkls, gan akumulatori.

Attēla numurs	Elements
1 / 2 / 3	Motors / kodētājs / gala slēdži
4 / 5 / 6	Vadības komandas un drošības ierīces / antena / AF
7 / 8 / 9 / 10	Memory Roll / R700 vai R800 / RSE / RIOCN8WS
11 / 12	Displejs / programmēšanas pogas
13 / 14 / 15	A–B–GND seriālais savienojums / A–B tastatūra / S1–GND transponders
16 / 17 / 18	GSM modulis / RGP1 / piederumi un apgaismojums
19 / 20 / 21 / 22	Piederumu drošinātājs / plates ieeja / tīkla drošinātājs / tīkla barošanas pievads

ZN7 spailes un barošana

Spailes	Lietojums / spriegums / polaritāte
L / N / PE	Tīkls 230 V AC, 50/60 Hz modelim BXV04AGS. PE ir aizsargvads; maiņstrāvai nav +/−.

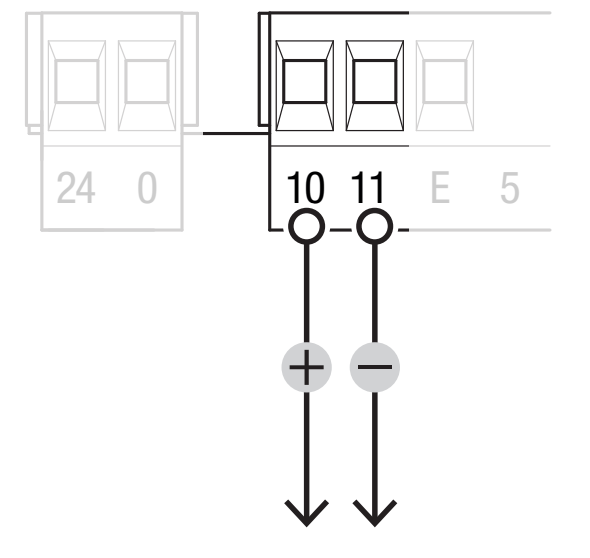

10 / 11	Piederumu barošana: parasti 24 V AC, bet akumulatora režīmā 24 V DC, kopējā slodze nedrīkst pārsniegt 40 W. Līdzstrāvas gadījumā 10 = plus (+), 11 = mīnuss (−); maiņstrāvai polaritātes nav.
10 / E	Brīdinājuma signāllampa vai cikla gaisma, 24 V AC/DC, maks. 25 W. Līdzstrāvas gadījumā 10 ir kopējais pozitīvais pols, E — komutēta izeja.
10 / 5	Vārtu stāvokļa indikācija, 24 V AC/DC, maks. 3 W. Līdzstrāvas gadījumā 10 ir kopējais pozitīvais pols, 5 — komutēta izeja; neizmantot pastāvīgai barošanai.
24 / 0	Iekšējā plates barošana no barošanas bloka; nepievienot kā piederumu izeju vai ārēju akumulatoru ieeju.
M / N	24 V DC motors; saglabājiet pareizās komplektācijas savienojumu. Nav paredzēts 230 V barošanas pievadam.
+ / E / −	Kodētājs: barošana +/− un signāls E; tā nav universāla piederumu izeja.
F / FA, F / FC	F — kopējais kontakts, FA — atvēršana, FC — aizvēršana; NC gala kontakti bez polaritātes.
A / B / GND – RSE	Seriālā saskarne ar RSE karti; nejaukt ar A/B tastatūras spailēm.

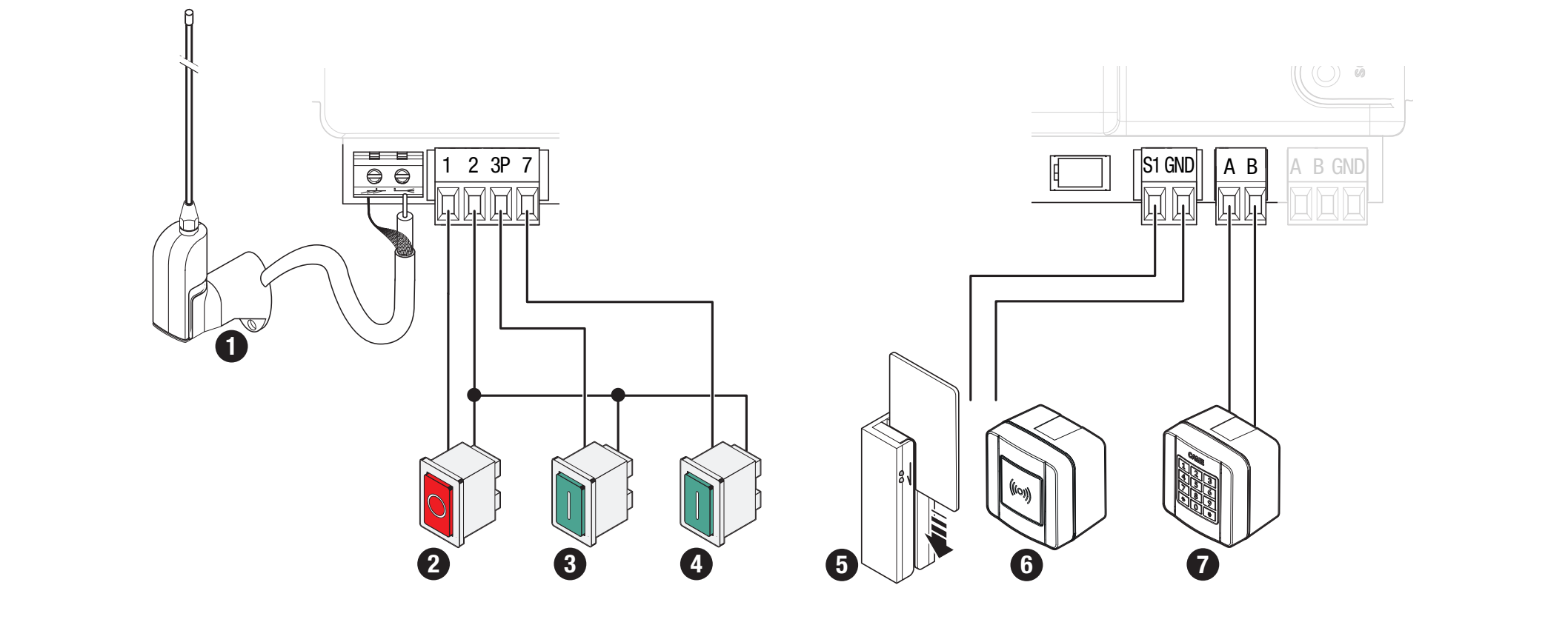

Vadības komandas un drošības kontakti

Spailes	Kontakts / darbība
1–2	NC STOP; ja pieslēgts, aktivizējiet F1 = ON. Rūpnīcas iestatījums: F1 = OFF. Bez polaritātes.
2–7	NO vadības komanda; darbību izvēlas ar F7. Bezpotenciāla kontakts bez polaritātes.
2–3P	NO daļēja vai pilnīga atvēršana atbilstoši F8 iestatījumam. Bezpotenciāla kontakts bez polaritātes.
2–CX / 2–CY	NC drošības ieejas; konfigurējiet F2/F3. Bez polaritātes.
10 / TS	Fotoelementu pārbaudītā barošanas ķēde atbilstoši shēmai; neaktivizējiet F5, ja savienojums nav pareizs.
A–B / R800	Kodu tastatūra ar R800 dekodēšanas karti, F14 = 1.
S1–GND / R700	Transponders vai lasītājs ar R700, F14 = 0.
Antena / AF	RG58 un atbilstošas frekvences/kodējuma spraudņa radio karte.

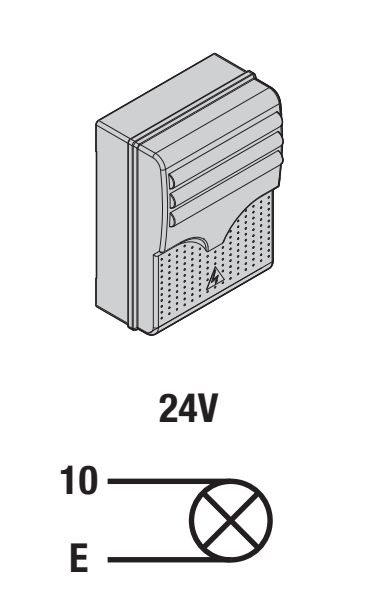

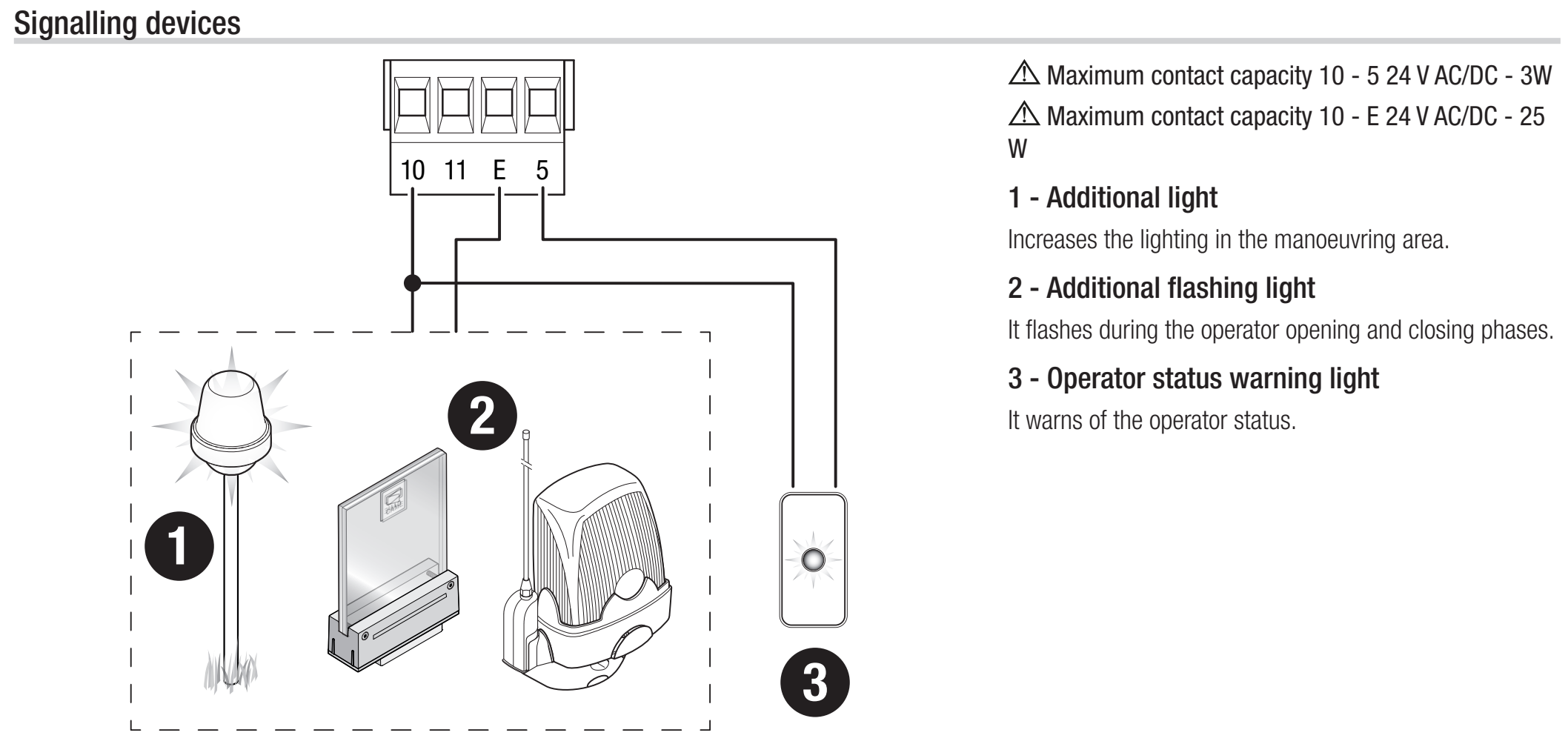

Brīdinājuma signāllampa un stāvokļa indikācija

KLED24, 24 V AC/DC un 2 W, pievienojiet pie 10–E; brīdinājuma signāllampai iestatiet F18 = 0. KLED24 barošanas pieslēgvietas nav atsevišķi marķētas ar +/−. Maiņstrāvas gadījumā līdzstrāvas polaritātes nav; līdzstrāvas gadījumā 10 ir plates kopējā pozitīvā izeja. Nepievienojiet 230 V brīdinājuma signāllampu šai 24 V izejai.

Izeja 10–5 paredzēta nelielai stāvokļa indikācijai, maks. 3 W, ar iestatījumu F10. Cikla gaismas režīmam F18 = 1 nepieciešams iestatīt automātiskās aizvēršanās laiku; gaisma deg no atvēršanas līdz pilnīgai aizvēršanai, ieskaitot gaidīšanas laiku.

Fotoceliņas un drošības pārbaude

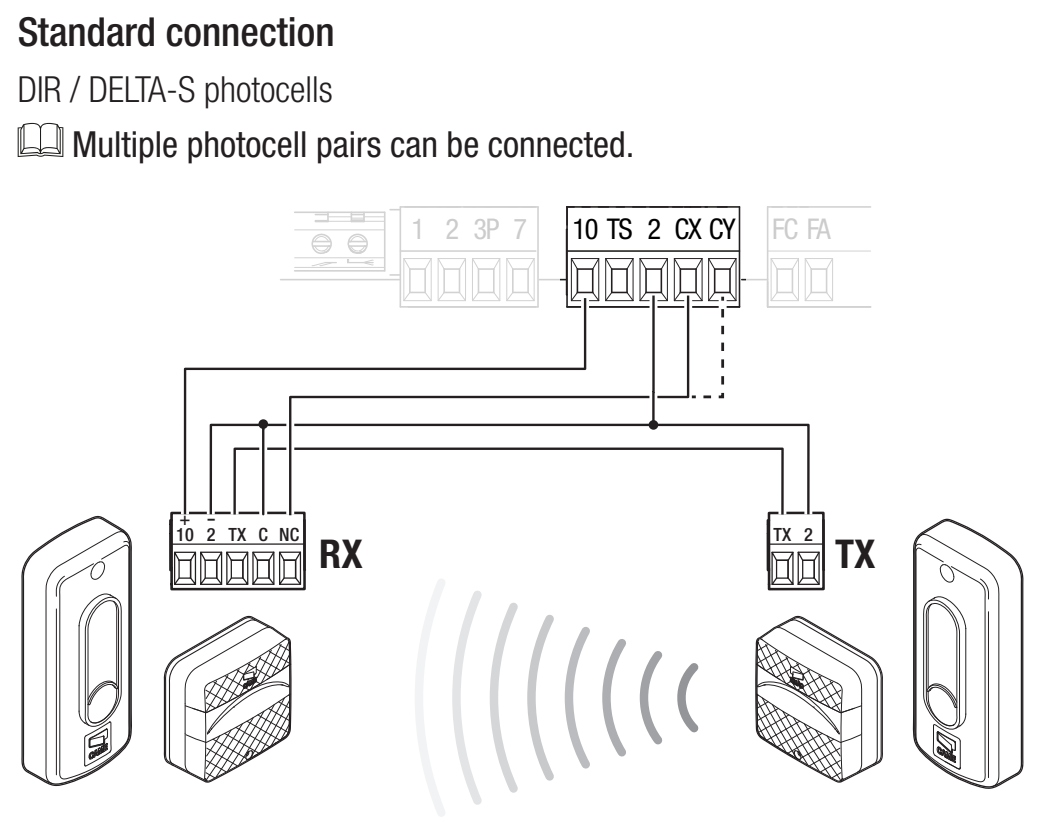

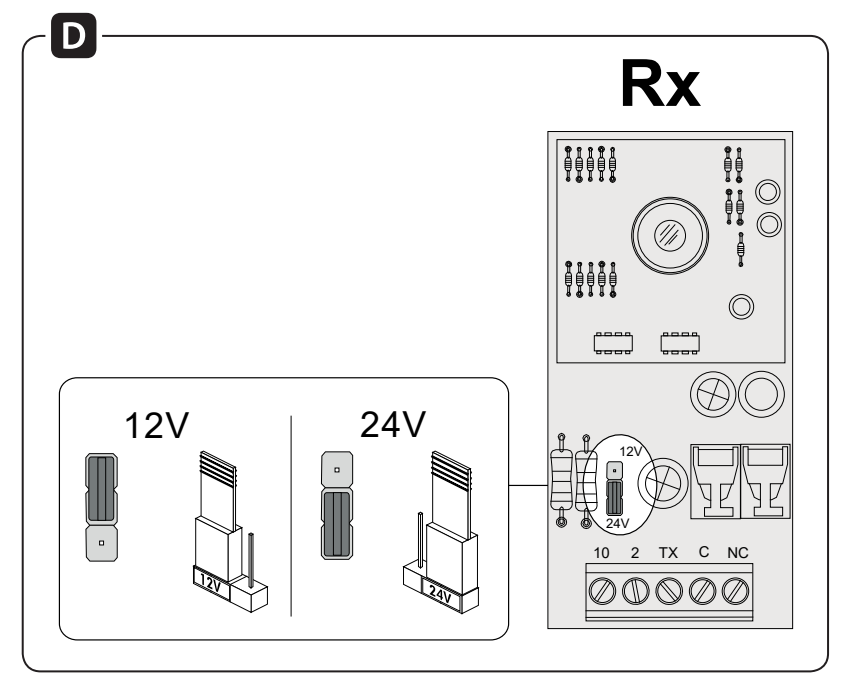

CAME DIR10 sastāv no raidītāja TX un uztvērēja RX ar 10 m darbības rādiusu. Iestatiet uztvērēja džemperi uz 24 V. Pāra strāvas patēriņš ir 60 mA pie 24 V AC. RX barošanas spailes ir marķētas 10 (+), 2 (−); TX ir TX (+), 2 (−). Maiņstrāvas barošanas gadījumā līdzstrāvas polaritāte nav svarīga. TX spaile ir daļa no sinhronizācijas; neatstājiet tās savienojumu neizveidotu.

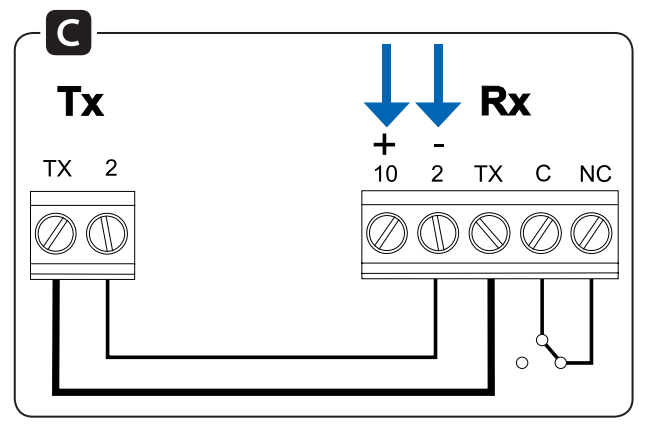

Fotoceliņas spaile	Standarta pieslēgums	Pieslēgums ar pārbaudi
RX 10 (+)	Plate 10	Plate 10
RX 2 (−) un RX C	Plate 2	Plate 2
RX TX ↔ TX TX (+)	Savienojiet TX starp uztvērēju un raidītāju	Tas pats savienojums
TX 2 (−)	Plate 2	Plate TS
RX NC	Plate CX	Plate CX

C–NC kontakts ir bezpotenciāla drošības kontakts. Tam nav plusa vai mīnusa pola. Barošanas pieslēgums un kontakts ir divas atšķirīgas ķēdes. Līdzstrāvas gadījumā 10 ir pozitīvais pols; RX negatīvā spaile 2 šajā konkrētajā shēmā ir savienota ar plates kopējo spaili 2. Nesajauciet spaili 2 ar barošanas spaili 11.

Ja kontakts pieslēgts pie CX, iestatiet F2 = C1. Ja kontakts pieslēgts pie CY, izvēlieties atbilstošo reakciju, izmantojot F3. C1 atkārtoti atver vārtus aizvēršanās laikā, C2 atkārtoti aizver tos atvēršanās laikā, C3 aptur kustību un pēc tam automātiski aizver vārtus, un tam nepieciešams F19; C4 gaida, līdz šķērslis tiek novākts, un pēc tam atsāk kustību.

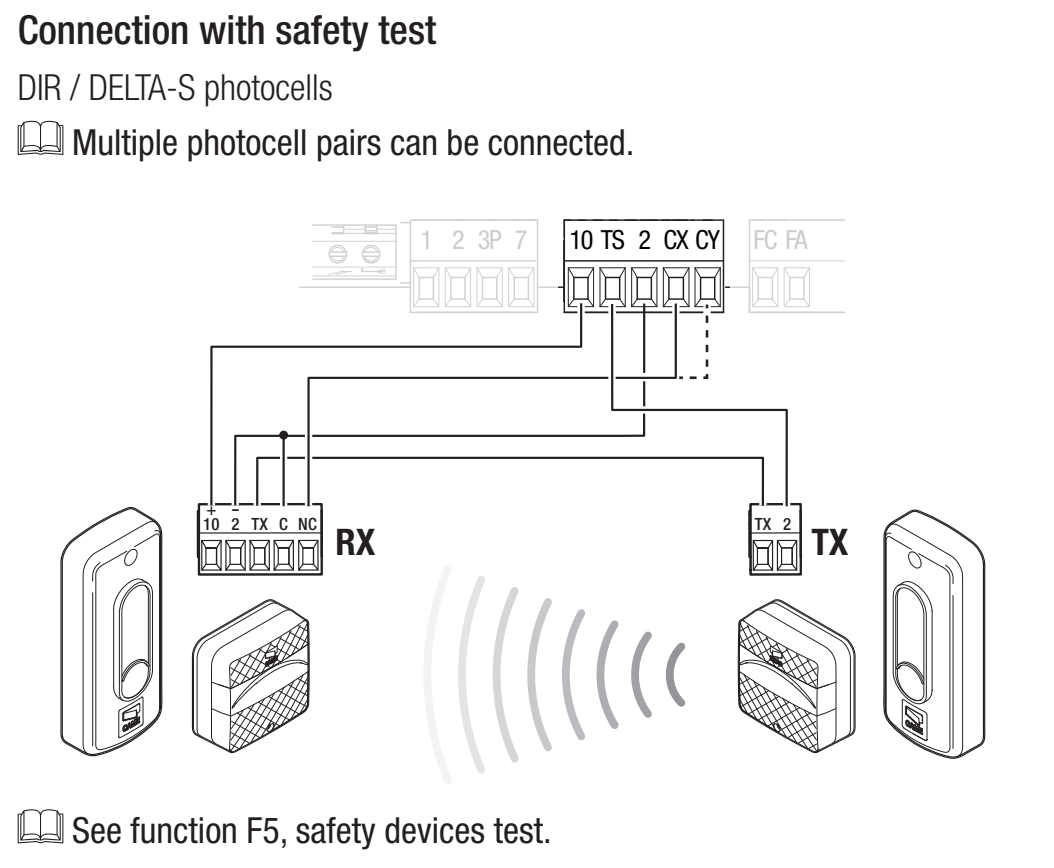

Pārbaudes pieslēgums caur TS

Veicot pārbaudi, TX 2 tiek pārvietots uz TS, savukārt RX 2 un RX C paliek pieslēgti plates spailei 2. TX savienojums starp raidītāju un uztvērēju paliek. Vispirms mainiet pieslēgumu, kad barošana ir izslēgta, un tikai tad aktivizējiet pārbaudi.

Iestatiet F5 = 1 CX, 2 CY vai 4 CX un CY. Ja pārbaude neizdodas, tiek parādīts E4 un piedziņa komandu neizpilda. Šo funkciju izmanto kopā ar aktivizētām drošības ieejām.

Pēc pieslēgšanas pārbaudiet, kā tiek pārtraukts stars attiecīgās kustības laikā un kā tas atkal tiek atbrīvots. Neizmantojiet drošības ieejas pārtiltošanu kā pastāvīgu bojājuma novēršanas risinājumu.

Drošības malas

Pieslēdziet NC kontakta malu starp 2 un CX vai CY un izvēlieties C7 — atkārtota atvēršana aizvēršanās laikā vai C8 — atkārtota aizvēršana atvēršanās laikā. Bezpotenciāla kontaktam nav polaritātes. Pretestības malu nepieslēdziet kā parastu NC kontaktu; tai nepieciešams konkrētajam vadības blokam piemērots interfeiss.

ZN7 pirmā iedarbināšana

Pārbaudiet vārtu brīvu kustību, zobstieni, fiksētos un elektriskos gala slēdžus, nostiprinātu piedziņu, pieslēgumus un bīstamo zonu aizsardzību.
Ieslēdziet barošanu un pārbaudiet displeju. Iestatiet A1 = 1 motoram līdz 400 kg, F54 atbilstoši virzienam un F1 atbilstoši pieslēgtajai STOP pogai.
Iestatiet F2/F3 atbilstoši pieslēgtajām aizsargierīcēm un, ja nepieciešams, pārbaudi F5. Neizmantotās ieejas atstājiet deaktivizētas. Lai veiktu apmācību, F11 jābūt iestatītam uz ON.
Veiciet A3 — gājiena apmācība.
Iestatiet darbības parametrus un lietotājus, pēc tam pārbaudiet pilnu ciklu, daļēju atvēršanu, katru drošības elementu, signāllampu un darbību pēc elektrotīkla pārtraukuma.

Pirmais parastais manevrs pēc barošanas ieslēgšanas ir atvēršana; pagaidiet, līdz tā tiek pabeigta. A3 kalibrācijai ir sava secība. Ja rodas neparasts troksnis, vibrācija vai nepareizs kustības virziens, nekavējoties apturiet piedziņu ar ESC/STOP un novērsiet cēloni.

A3 — gājiena automātiskā apmācība

Priekšnosacījumi: pareizi iestatīts A1 un F54, konfigurēta STOP poga, aktivizēts enkoders, pareizi gala slēdži un fiksētie gala atduri. Ar roku pārvietojiet vārtu vērtni aptuveni līdz pusei un no jauna nofiksējiet piedziņu. Telpai jābūt brīvai.

Kalibrēšanas laikā drošības ierīces ir deaktivizētas, izņemot apturēšanu ar ESC pogu. Tehniķim jāuzrauga visa kustība un jāneļauj personām iekļūt vārtu kustības zonā.

Nospiediet ENTER, ar bultiņām atlasiet A3 un apstipriniet ar ENTER.
Izvēlieties ON un apstipriniet ar ENTER.

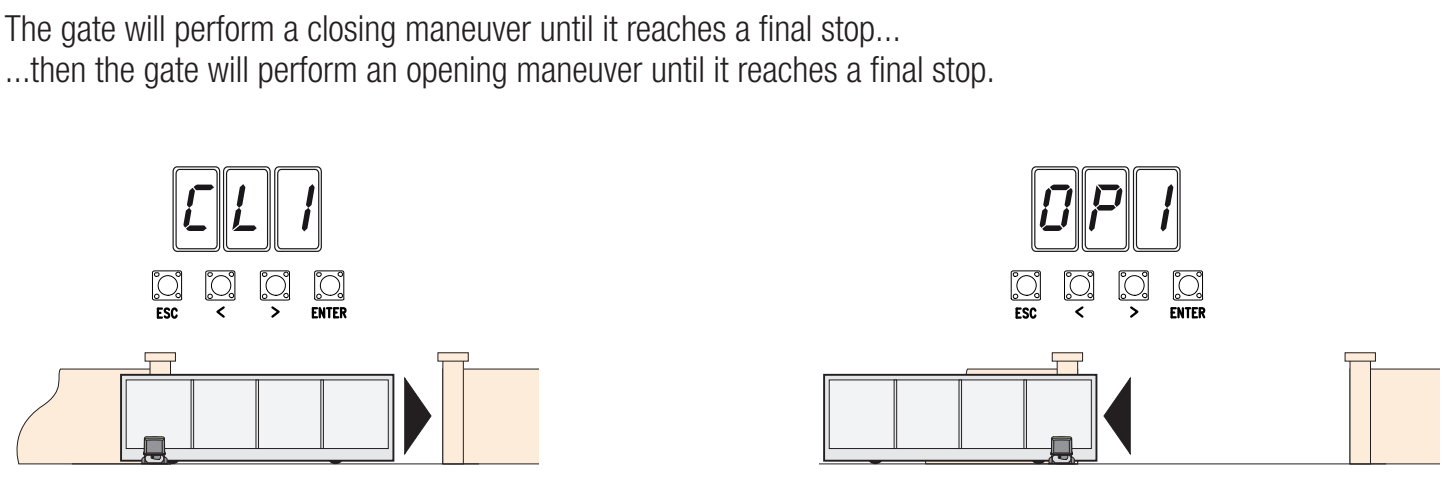

Vispirms piedziņa aizver vārtus līdz gala pozīcijai; displejā redzams CL1.
Pēc tam tā atver vārtus līdz gala pozīcijai; displejā redzams OP1.
Kad kalibrēšana pabeigta, pārbaudiet visu gājienu un aizsargierīces. Ja parādās E1/E2, vispirms novērsiet cēloni saskaņā ar diagnostiku; neatkārtojiet apmācību, kamēr nav novērsts mehānisks defekts.

Programmēšana displejā

Programmējiet, kad piedziņa ir apturēta. ENTER atver izvēlni un apstiprina izvēli; bultiņas </> atlasa vienumu vai maina vērtību. Pēc izmaiņu veikšanas nospiediet ENTER, lai tās apstiprinātu. ESC atceļ neapstiprinātās izmaiņas, atgriežas iepriekšējā izvēlnē vai iziet no izvēlnes. Parastas darbības laikā ESC aptur piedziņu; ar bultiņām var veikt pārbaudes kustību.

Treknrakstā norādītas attiecīgās izvēlnes rūpnīcas vērtības. Papildierīču funkcijas ir pieejamas tikai tad, ja ir uzstādīta vajadzīgā karte vai aktivizēta saistītā funkcija. Pirms iestatījumu maiņas pierakstiet pašreizējās vērtības. Jo mazāks F34/F35 jutības skaitlis, jo augstāka jutība; pēc ātruma, griezes momenta vai jutības maiņas jāpārbauda spēki un aizsargierīču darbība.

F funkcijas

Funkcija un nozīme	Vērtības / rūpnīcas iestatījums
F1 — pilnīga apturēšana NC ieeja 1–2. STOP atspējo automātisku aizvēršanu; turpināšanai nepieciešama jauna komanda. Ja STOP poga nav pieslēgta, atstājiet OFF.	OFF ON
F2 — CX ieeja Kontakts 2–CX; izvēlieties iestatījumu atbilstoši fotoceliņai vai kontakta malai. C3 nepieciešams F19.	OFF — izslēgts C1 — atkārtoti atvērt aizvēršanās laikā C2 – aizvērt no jauna atvēršanas laikā C3 – apturēt un pēc tam automātiski aizvērt C4 – gaidīt šķēršļa novākšanu un pēc tam turpināt C7 – kontakta mala: atvērt no jauna aizvēršanas laikā C8 – kontakta mala: aizvērt no jauna atvēršanas laikā
F3 – CY ieeja Kontakts 2–CY; otra neatkarīga drošības ieeja. C3 nepieciešama F19.	OFF – izslēgts C1 – atvērt no jauna aizvēršanas laikā C2 – aizvērt no jauna atvēršanas laikā C3 – apturēt un pēc tam automātiski aizvērt C4 – gaidīt šķēršļa novākšanu un pēc tam turpināt C7 – kontakta mala: atvērt no jauna aizvēršanas laikā C8 – kontakta mala: aizvērt no jauna atvēršanas laikā
F5 – Fotostaru pārbaude Pārbaudāmā atzara pieslēgšanai nepieciešams TS. Bezvadu ierīcēm pārbaude vienmēr ir aktīva.	0 – izslēgts 1 – CX 2 – CY 4 – CX un CY
F6 – Vadības pogas turēšana Atlaižot pogu, piedziņa apstājas; pārējās vadības ierīces tiek atspējotas. Izmantot tikai uzraudzītu vadību; katras pogas virzienu pārbaudīt testā.	0 – izslēgts 1 – aktīvs
F7 – Komanda 2–7 Piešķir darbību vadu komandai.	0 – atvērt – aizvērt – mainīt virzienu 1 – atvērt – STOP – aizvērt – STOP 2 – tikai atvērt 3 – tikai aizvērt
F8 – Komanda 2–3P Daļēju atvēršanu nosaka F36, ja kodētājs ir ieslēgts, bet F71, ja tas ir izslēgts.	1 – atvērt daļēji 2 – atvērt pilnībā
F9 – Šķērslis, kad motors ir apstājies Ja vārti ir atvērti, aizvērti vai pilnībā apstājušies, kustība netiek atļauta, ja aizsardzības sistēma konstatē šķērsli.	OFF ON
F10 – Vārtu stāvokļa indikācija Izeja 10–5, 24 V AC/DC, maks. 3 W.	0 – deg, kad vārti ir atvērti, kā arī kustības laikā 1 – atvēršanas laikā mirgo ik pēc 0,5 s, aizvēršanas laikā – ik pēc 1 s; atvērti = deg, aizvērti = nedeg
F11 – Kodētājs Regulē palēnināšanu, šķēršļu noteikšanu un jutību.	ON – ieslēgts OFF
F12 – Lēna palaišana Pirmās dažas sekundes pēc komandas vārti kustas lēni.	OFF ON
F14 – Sensora veids Piekļuves ierīce ar atbilstošu dekodēšanas karti.	0 – transponderis / karšu lasītājs ar R700 1 – kodu tastatūra ar R800
F18 – Gaisma 10–E Izeja 24 V AC/DC, maks. 25 W. Cikla apgaismojumam jābūt iestatītai automātiskai aizvēršanai.	0 – bākuguns vārtu kustības laikā 1 – cikla apgaismojums no atvēršanas līdz pilnīgai aizvēršanai, arī gaidīšanas laikā
F19 – Automātiska aizvēršana Gaidīšanas laiks pēc pilnīgas atvēršanas. Netiek aktivizēta pēc pilnīgas apturēšanas ar STOP, strāvas padeves pārtraukuma vai šķērsli konstatējošās aizsardzības nostrādes.	OFF – izslēgts 1 līdz 180 s
F20 – Aizvēršana pēc daļējas atvēršanas Nepieciešama aktīva F19; spēkā tie paši ierobežojumi attiecībā uz STOP, strāvas padeves pārtraukumu un šķērsli.	OFF 1 līdz 180 s 10 s – rūpnīcas iestatījums
F21 – Iepriekšēja mirgošana Bākuguns darbības laiks pirms kustības sākuma.	OFF 1 līdz 10 s
F28 – Kustības ātrums Maksimālā ātruma procentuālā daļa; pēc maiņas pārbaudīt visu kustības ciklu un drošību.	60 līdz 100 % 100 % – rūpnīcas iestatījums
F30 – Palēnināšanas ātrums Palēnināšana gan atvēršanas, gan aizvēršanas laikā; tikai ar aktīvu kodētāju.	10 līdz 50 % 50 % – rūpnīcas iestatījums
F34 – Jutība kustības laikā Šķēršļu noteikšana normālas kustības laikā. Mazāks skaitlis nozīmē augstāku jutību.	10 līdz 100 10 – visaugstākā jutība 100 – viszemākā jutība
F35 – Jutība palēnināšanas laikā Tikai ar aktīvu kodētāju; pēc maiņas pārbaudīt spēkus.	10 līdz 100 10 – visaugstākā jutība 100 – viszemākā jutība
F36 – Daļējas atvēršanas punkts Kopējā kustības ceļa daļa; tikai ar aktīvu kodētāju.	10 līdz 80 % 10 % – rūpnīcas iestatījums
F37 – Palēnināšanas punkts atvēršanas laikā Palēnināšanas sākums procentos no kopējā kustības ceļa; tikai ar kodētāju.	10 līdz 60 % 25 % – rūpnīcas iestatījums
F38 – Palēnināšanas punkts aizvēršanas laikā Palēnināšanas sākums procentos no kopējā kustības ceļa; tikai ar kodētāju.	10 līdz 60 % 25 % – rūpnīcas iestatījums
F49 – RSE seriālais interfeiss Nepieciešama karte RSE savienotājā.	0 – izslēgts 1 – sinhronizētas piedziņas 3 – CRP komunikācija
F50 – Saglabāt datus Lietotāji, laiki un konfigurācija tiek saglabāti Memory Roll; funkcija tiek parādīta tikai tad, ja atmiņas ierīce ir ievietota.	0 – neveikt 1 – saglabāt
F51 – Ielādēt datus Saglabāto datu ielāde no Memory Roll; funkcija tiek parādīta tikai tad, ja atmiņas ierīce ir ievietota.	0 – neveikt 1 – ielādēt
F52 – Pārsūtīt MASTER → SLAVE Parametru pārsūtīšana uz otru piedziņu; tikai ar sinhronizētu RSE.	OFF ON – pārsūtīt
F54 – Atvēršanas virziens Izvēlēties atbilstoši faktiskajai montāžai.	0 – pa kreisi 1 – pa labi
F56 – CRP adrese Katras plates unikālā adrese, ja pie CRP pieslēgti vairāki piedziņas mehānismi.	1 līdz 255
F63 – Seriālās komunikācijas ātrums Iestatiet atbilstoši pieslēgtajai sistēmai.	0 – 1 200 bps 1 – 2 400 bps 2 – 4 800 bps 3 – 9 600 bps 4 – 14 400 bps 5 – 19 200 bps 6 – 38 400 bps 7 – 57 600 bps 8 – 115 200 bps
F65 – RIO ED T1 Pirmā bezvadu drošības mala; tikai ar atbilstošu RIO saskarni.	OFF P0 – STOP, bez automātiskas aizvēršanas; turpināt ar jaunu komandu P7 – atkārtoti atvērt aizvēršanas laikā P8 – atkārtoti aizvērt atvēršanas laikā
F66 – RIO ED T2 Otrā bezvadu drošības mala; pārbaudiet T2 kanālu un šo displeja iestatījumu.	OFF P0 – STOP, bez automātiskas aizvēršanas; turpināt ar jaunu komandu P7 – atkārtoti atvērt aizvēršanas laikā P8 – atkārtoti aizvērt atvēršanas laikā
F67 – RIO PH T1 Pirmās bezvadu fotocelulas; tikai ar RIO saskarni. P3 darbībai nepieciešama automātiska aizvēršana.	OFF P1 – atkārtoti atvērt aizvēršanas laikā P2 – atkārtoti aizvērt atvēršanas laikā P3 – daļēji apturēt ar automātiku P4 – gaidīt šķēršļa novākšanu
F68 – RIO PH T2 Otrās bezvadu fotocelulas; tikai ar RIO saskarni. P3 darbībai nepieciešama automātiska aizvēršana.	OFF P1 – atkārtoti atvērt aizvēršanas laikā P2 – atkārtoti aizvērt atvēršanas laikā P3 – daļēji apturēt ar automātiku P4 – gaidīt šķēršļa novākšanu
F71 – Daļējas atvēršanas laiks Lieto, ja enkoders F11 ir izslēgts; ja enkoders ir aktīvs, iestata F36.	5 līdz 40 s

Lietotāji un sistēma U / A / H

Funkcija un nozīme	Opcijas / apstiprinājums
U1 – Pievienot lietotāju Tālvadības pults/piekļuves ierīces sapārošana; ne vairāk kā 250 lietotāju.	1 – pa soļiem 2 – secīgi 3 – tikai atvērt 4 – daļēji atvērt
U2 – Dzēst vienu lietotāju Ar bultiņām izvēlieties saglabāšanas numuru vai aktivizējiet attiecīgo tālvadības pulti; ENTER apstiprina, CLr paziņo par dzēšanu.	OFF ON – izvēlēties un dzēst lietotāju
U3 – Dzēst visus Dzēš visus saglabātos lietotājus.	0 – neveikt 1 – dzēst
U4 – Radiokodēšana Izvēloties 2 vai 3, tiek dzēsti saglabātie raidītāji ar citu kodējumu. Pirms apstiprināšanas pierakstiet lietotājus un pārbaudiet vadības bloka versiju.	1 – visi atbalstītie kodējumi 2 – Rolling Code 3 – TWIN / TW key block
A1 – Motora tips BXV04AGS vērtībai jābūt 1. Cita izvēle nemaina motora faktisko celtspēju.	1 – 400 kg 2 – 600 kg 3 – 800 kg 4 – 1 000 kg
A3 – Trases apguve Automātiskās kalibrēšanas palaišana.	OFF ON – palaist
A4 – Parametru atiestatīšana Atjauno rūpnīcas iestatījumus un dzēš apgūto trasi. Pirms lietošanas no jauna iestatiet un pārbaudiet drošības funkcijas.	OFF ON – izpildīt
A5 – Darbību skaitītājs Atsevišķo kustību skaita rādījums; tas nav pilnu atvēršanas/aizvēršanas ciklu skaits.	001 = 100 darbības 010 = 1 000 100 = 10 000 999 = 99 900 CSI = apkopes darbi
A6 – Motora griezes moments Iestatiet atbilstoši mehānismam; pēc izmaiņām izmēriet spēkus un pārbaudiet aizsardzību.	1 – minimums līdz 5 – maksimums
H1 – Aparātprogrammatūras versija Parāda FW un GUI versiju; pierakstiet to apkopei un izpildījuma pārbaudei.	Parādīt versiju

Tālvadības pulšu sapārošana un dzēšana

ZN7 atmiņas ietilpība ir 250 lietotāji. Uztvērējam jābūt ievietotam AF ligzdā un jāatbilst raidītāja frekvencei un kodējumam. Fiksētā koda 433,92 MHz piemērs ir TOP-432EE ar AF43S. U4 var ierobežot uztveramo kodējumu klāstu; ar vienādu frekvenci vien nepietiek.

Sadaļā U1 izvēlieties darbību: 1 – pa soļiem, 2 – secīgi, 3 – tikai atvērt vai 4 – daļēji atvērt.
Apstipriniet ar ENTER un nosūtiet kodu, nospiežot izvēlēto tālvadības pults pogu.
Atkārtojiet šo darbību nākamajam lietotājam. Pierakstiet saglabāšanas numurus un tiem piešķirtās komandas, pēc tam pārbaudiet darbību praksē.

Lai dzēstu vienu lietotāju, izmantojiet U2: izvēlieties ON, ar bultiņām atlasiet numuru vai aktivizējiet attiecīgo saglabāto raidītāju un apstipriniet ar ENTER. Displejā redzamais CLr apstiprina dzēšanu. U3 = 1 dzēš visus lietotājus.

U4 = 2 (Rolling Code) vai 3 (TWIN) dzēš iepriekš saglabātos raidītājus ar citu kodējumu. Pirms izmaiņām pārbaudiet sistēmu, H1 versiju un tālvadības pulšu uzskaiti; neizmantojiet šo iestatījumu, lai mēģinātu novērst uztvērēja darbības traucējumus.

Dublēšana, izmantojot Memory Roll

Atvienojiet elektrotīklu un iespējamās baterijas un ievietojiet Memory Roll tā savienotājā.
Ieslēdziet barošanu; datu saglabāšanai izmantojiet F50 = 1, bet ielādei – F51 = 1. Ielādējot dati platē tiek aizstāti ar saglabātajiem datiem.
Kad darbība pabeigta, atkal atvienojiet barošanu un izņemiet atmiņas karti.
Pēc ielādes pārbaudiet modeli, kustības virzienu, aizsardzības funkcijas un visas komandas. Šai ZN7 ir Memory Roll savienotājs; neizmantojiet neesošu USB portu.

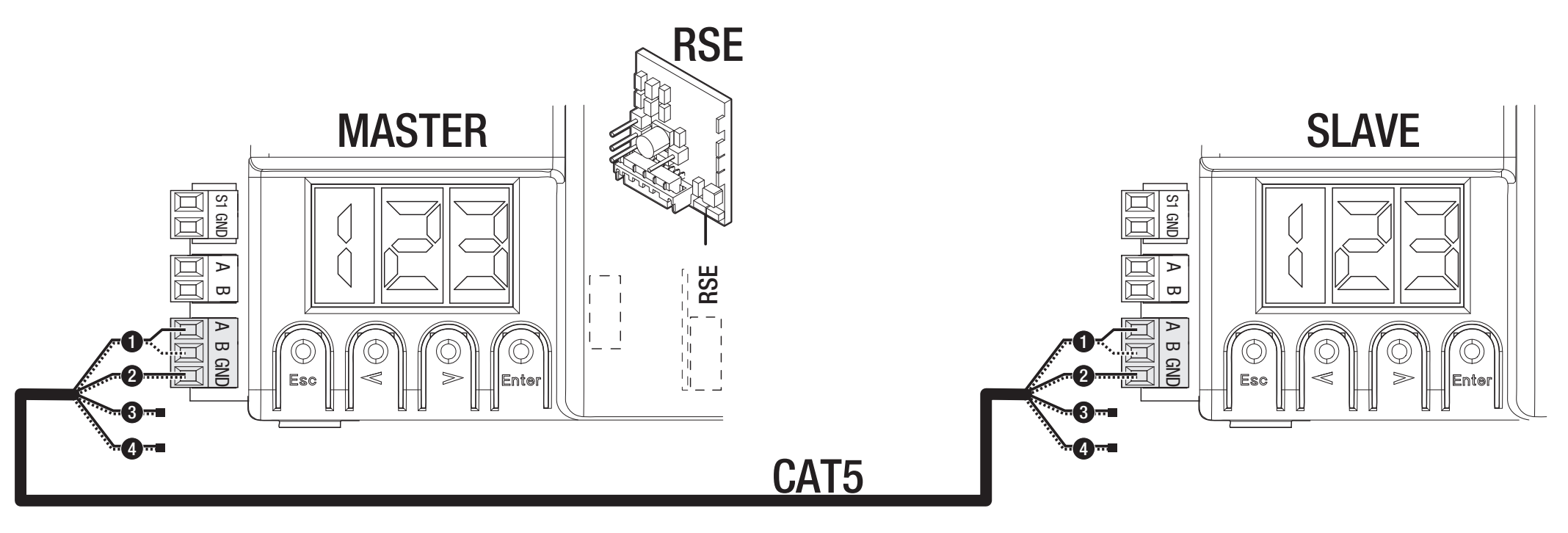

Divu piedziņas mehānismu savienošana pārī

Katrā platē jāievieto RSE karte, un savienojums jāizveido ar CAT 5 kabeli caur A–B–GND, kā parādīts attēlā. Vadības un drošības ierīces pieslēdziet MASTER platei. Tajā iestatiet F49 = 1, virzienu F54 un parametru pārsūtīšanu F52. Lietotājus saglabājiet MASTER; daļēja atvēršana un komanda “soli pa solim” darbojas atbilstoši attēlotajai kopējai sistēmai.

RIO bezvadu drošības sistēma

RIOCN8WS izmanto atsevišķu RIO savienotāju. F65/F66 iestata divas bezvadu drošības malas, bet F67/F68 — divus fotoelementu kanālus. Displejā pārbaudiet faktisko ierīces un kanāla apzīmējumu. Bezvadu drošības pārbaude joprojām ir aktīva; pirms darbības atsākšanas novērsiet sakaru zudumu E17 vai konfigurācijas trūkumu E18.

A4 — parametru atiestatīšana

Pirms atiestatīšanas pierakstiet H1 versiju, iestatījumus un lietotājus; ja jums ir Memory Roll, saglabājiet datus. Izvēlieties A4 opciju ON un apstipriniet ar ENTER. Šeit aprakstītajam modelim tiek atjaunoti rūpnīcas iestatījumi un izdzēsta apgūtā gājiena trajektorija.

Pēc atiestatīšanas no jauna iestatiet A1, F54, F1, drošības ieejas un veiciet A3 apmācību. Pirms parastās darbības pārbaudiet drošības ierīces. Lietotāju dzēšana ir atsevišķa funkcija U3. Ja vadības platei ir cita izvēlne, A4 atiestatīšanas tvērums var atšķirties; ievērojiet konkrētā modeļa dokumentāciju.

Diagnostika pēc displeja rādījumiem

Kods	Nozīme / pārbaude
E1	Kalibrēšanas kļūda. Pārbaudiet A3, mehānismu, virzienu un gala slēdžus.
E2	Iestatījumu kļūda. Pārbaudiet A1 modeli, F54 virzienu un to, vai apmācība ir pabeigta.
E3	Kodētāja kļūda. Bez barošanas atvienošanas pārbaudiet savienotāju +/E/− un vadus; pēc remonta veiciet apmācību.
E4	Drošības pārbaudes kļūda. Pārbaudiet TX pie TS, barošanu, NC un F5.
E7	Darba laika pārsniegums. Pārbaudiet pretestību, gala atdures un to, vai kustība ir pabeigta.
E9	Šķērslis aizvēršanas laikā. Novērsiet reālo šķērsli; pārbaudiet zobstieni un jutību.
E10	Šķērslis atvēršanas laikā. Pārbaudiet gājiena trajektoriju un spēka iestatījumu pareizību.
E11	Pārāk daudz secīgu šķēršļu. Salabojiet mehānismu vai novērsiet aizsardzības aktivizēšanās cēloni.
E13	Abi gala kontakti ir atvērti. Pārbaudiet FA/FC/F un slēdžu atdures.
E14	Sērijveida sakaru kļūda. Pārbaudiet RSE, CAT 5 un konfigurāciju.
E15	Nesaderīgs raidītājs. Pārbaudiet AF, frekvenci un U4.
E17	Bezvadu sistēmas sakaru kļūme. Pārbaudiet RIO, ierīces un traucējumus.
E18	Bezvadu sistēma nav konfigurēta. Pārbaudiet RIO un attiecīgos iestatījumus F65–F68.

Ja vārti nekustas, pārbaudiet barošanu, piedziņas atbloķēšanu, STOP un aktīvās drošības ieejas, kā arī to, vai poga nav pastāvīgi nospiesta, un raidītāja bateriju. Ja vārti atveras, bet neaizveras, pārbaudiet fotoelementus un to NC kontaktu. Neapejiet drošības sistēmas kļūmi, pastāvīgi savienojot kontaktus ar džemperi.

ZN7 drošinātāji 230 V

Ķēde	Ātras darbības drošinātājs
Tīkla LINE	1,6 A-F
Piederumi	2 A-F

Drošinātājus pārbaudiet, kad ierīce ir atvienota no elektrotīkla un baterijām. Nomainiet tikai pret tādas pašas nominālvērtības un tipa drošinātāju; vispirms novērsiet īssavienojuma vai pārslodzes cēloni.

Apkope un serviss

Regulāri pārbaudiet gājiena trajektorijas un zobstieņa tīrību, vārtu vieglu manuālu kustību, piedziņas stiprinājumu, slēdžu atdures, kabeļu, atbloķēšanas mehānisma, fotoelementu un citu drošības ierīču stāvokli. Pirms tīrīšanas vai remonta atvienojiet ierīci no elektrotīkla un, ja ir, arī no rezerves baterijas. Bojājuma, neparasta trokšņa vai vibrāciju gadījumā apturiet darbību un novērsiet cēloni.

Iestatiet motora griezes momentu A6 un jutību F34/F35 atbilstoši faktiskajam mehānismam. Lielāks griezes moments nedrīkst maskēt pretestību vai darbības traucējumu; pēc regulēšanas izmēriet spēkus un pārbaudiet drošības ierīces. Servisa žurnālā norādiet H1 versiju, manevru skaitu A5 un veiktos remontdarbus.

BXV04AGS tehniskie parametri

Parametrs	Vērtība
Vārtu vērtnes maksimālais svars	400 kg
Vārtu vērtnes maksimālais garums	14 m
Piedziņas barošana — elektrotīkls	230 V AC, 50/60 Hz
Motora barošana	24 V DC
Jauda	170 W
Maksimālais strāvas patēriņš	7 A
Spiedējspēks	350 N
Maksimālais pārvietošanās ātrums	12 m/min
Darba laiks	180 s
Aizsardzības pakāpe	IP44
Darba temperatūra	−20 līdz +55 °C
Darbība	Intensīva darbība; nav noteikts fiksēts ciklu skaits stundā.
Enerģijas patēriņš gaidstāves režīmā	5,5 W
Aizsardzības klase	I
Zobrats / gala slēdži	4. modulis / mehāniskie
Aprakstītā modeļa vadība	ZN7, displejs + ESC/bultiņas/ENTER

CAME BXV04AGS piedziņas rokasgrāmata

PDF

Vēlos pasūtīt šo produktu. Kā rīkoties?

Izvēlieties sev ērtāko veidu:

pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]

Jautājiet mums par produktu Piedziņas komplekts bīdāmajiem vārtiem līdz 400 kg CAME BXV04AGS, 801MS-0150 (D)

Produkts:	Piedziņas komplekts bīdāmajiem vārtiem līdz 400 kg CAME BXV04AGS, 801MS-0150 (D)
Vārds:
E-pasts:
Tālrunis:
Teksts:
	Šo vietni aizsargā reCAPTCHA no Google.

Drukāt lapu
