Piedziņas komplekts bīdāmajiem vārtiem līdz 400 kg CAME BXL04AGS, 801MS-0140 (D)
| Produkta pieejamība: | līdz 3 dienām | Preces standarta kārtībā nosūtām 3 dienu laikā. |
|---|
līdz 3 dienām
354,02 € ar PVN
| Svars |
|---|
| 12 kg |
Produkta apraksts Piedziņas komplekts bīdāmajiem vārtiem līdz 400 kg CAME BXL04AGS, 801MS-0140 (D)
CAME BXL04AGS piedziņa ir paredzēta bīdāmiem vārtiem ar svaru līdz 400 kg un caurbrauktuves platumu līdz 10 m. Tai ir elektromehānisks apturēšanas slēdzis. Piedziņa ir neatgriezeniska. Detalizētas tehniskās īpašības ». Lejupielādēt rokasgrāmatu ».
BXL04AGS ar ZN6 vadības plati ir bīdāmo vārtu piedziņa ar 24 V DC motoru un mehāniskiem gala slēdžiem. Tīkla barošanas spriegums ir 230 V AC. Vārtu svaru, garumu un pretestību izvērtējiet kopā; piedziņa nav risinājums vārtiem, kas grūti pārvietojas vai ir bojāti.
Montāža, pieslēgšana elektrotīklam un nodošana ekspluatācijā jāveic kvalificētam tehniķim. Pirms darbu sākšanas atvienojiet elektrotīklu un iespējamās baterijas. Enkodētājs un fotelementi neaizstāj stingros atdures elementus, bīstamo zonu aizsardzību un spēku pārbaudi uz uzstādītiem vārtiem.
Pirms programmēšanas pārbaudiet vadības plati. Tālāk norādītie iestatījumi attiecas uz ZN6 plati ar pieciem DIP slēdžiem, trim trimmeriem un pogu P1. Ja piedziņā ir cita plate vai displejs, neizmantojiet šīs DIP slēdžu kombinācijas.
CAME BXL04AGS komplekts

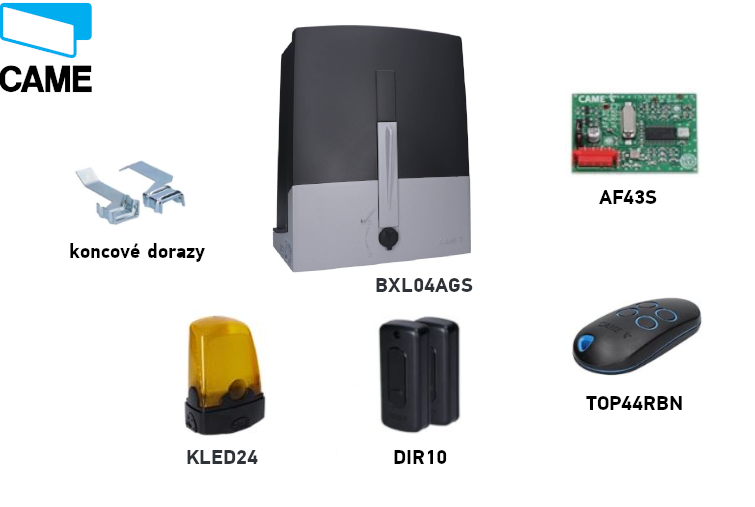

Komplektā ietilpst piedziņa ar 24 V motoru, tālvadības pults, fot elementi, radio uztvērējs un bākuguns. Papildu elementus, jo īpaši zobstieni un papildu vadības ierīces, izvēlieties atbilstoši konkrētajiem vārtiem. Pirms pieslēgšanas pārbaudiet vadības sistēmas un piegādāto komponentu marķējumu.
| Parametrs | CAME BXL04AGS |
|---|---|
| Komplekts |  BXL04AGS / 801MS-0140 (D) |
| Maks. vārtu vērtne | 400 kg / 10 m |
| Motors / jauda | 24 V DC / 150 W |
| Šajā rokasgrāmatā aplūkotā vadības sistēma | ZN6: DIP slēdži, P1, trimmeri |
| Darbība | Darba cikls 50 % |
| Radio atmiņa | 25 lietotāji |
Saderīgie piederumi
| Kas | Kāpēc | Tips |
|---|---|---|
| Fot elementi | Pārbauda caurbrauktuvi; izvēlieties drošības ieejas reakciju. |
|
| Bākuguns | Signalizē par vārtu kustību. |
|
| Uztvērējs | Radio vadība ar saderīgu kodējumu. |
|
| Tālvadības pults | Papildu raidītājs saderīgai fiksētā koda sistēmai. |
|
| Zobstienis | Nodod kustību vārtu vērtnei. |
|
| Poga / atslēgas slēdzis | Vietēja komanda vai STOP. |
|
Piedziņas montāža
Kad piedziņa ir atbloķēta, vārtiem visā gājiena garumā jāpārvietojas viegli, bez slīpuma; riteņiem jābūt nebojātiem, un nedrīkst pastāvēt risks, ka vērtne izkritīs no vadotnes. Pārbaudiet, vai atvērtā un aizvērtā stāvoklī ir stingras mehāniskās atdures, vai pamatne ir stabila un vai ir aizsargātas vietas, kur vērtne var kādu saspiest. Piedziņas zonā nedrīkst uzkrāties ūdens, un uz piedziņu nedrīkst krist tieša ūdens strūkla.

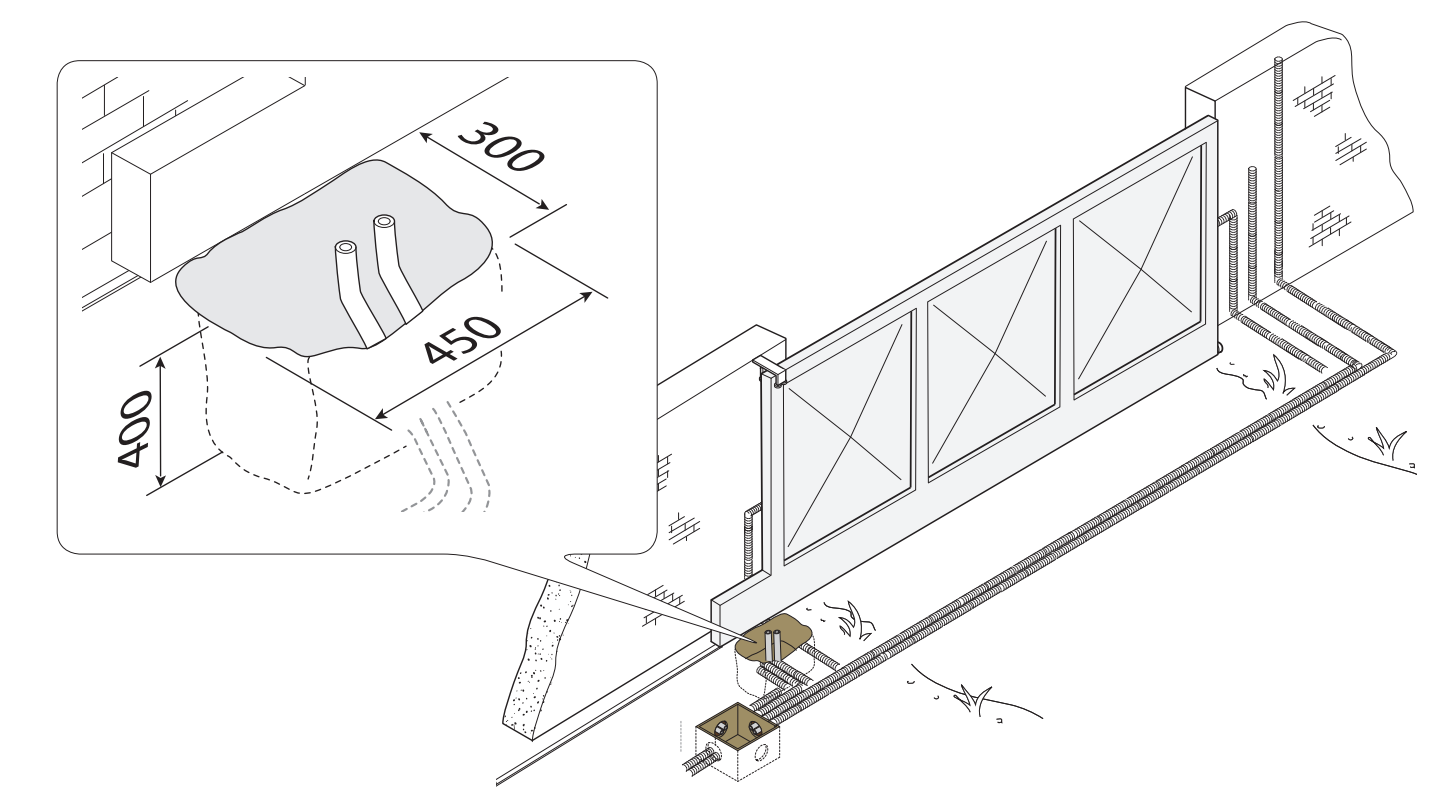

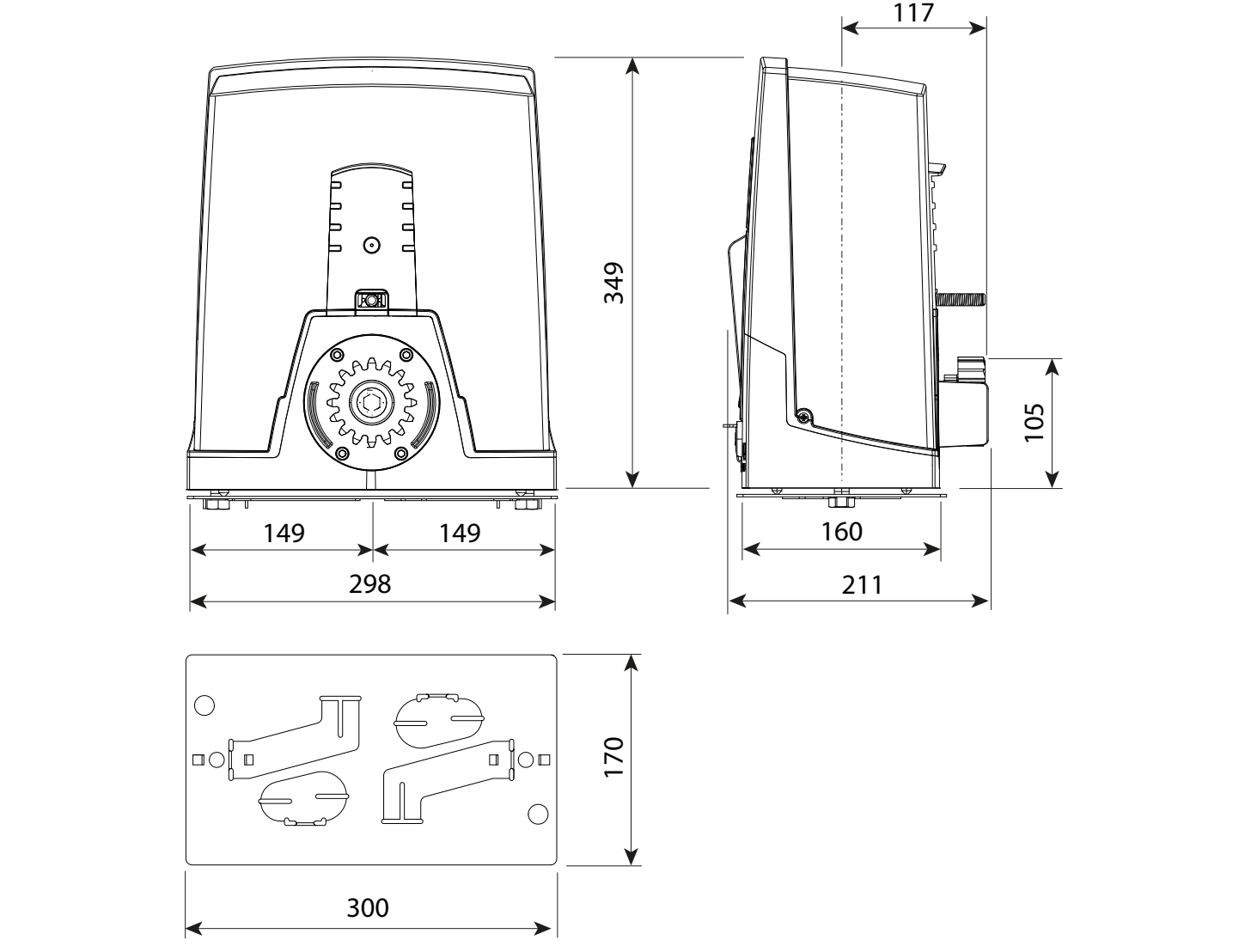

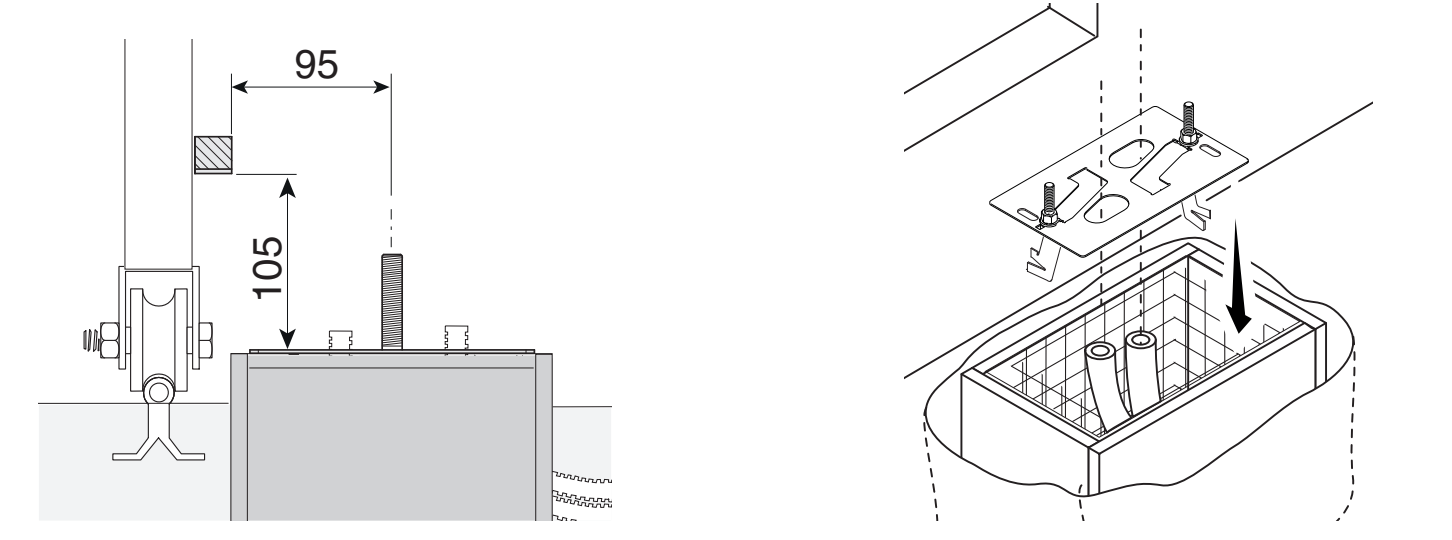

Pamats un stiprinājuma plāksne
Uzstādīšanas piemēra izrakuma izmēri ir 450 × 300 mm un dziļums 400 mm. Pielāgojiet pamata izmēru grunts apstākļiem un konkrētajiem vārtiem. Veidņiem jābūt 50 mm virs zemes līmeņa; izmantojiet armatūru un M12 enkurus. Piedziņas barošanas kabelim ieteicama Ø 40 mm aizsargcaurule, bet piederumiem — Ø 25 mm.
Novietojiet stiprinājuma plāksni līmeniski, izvadiet kabeļus caur tās atverēm un atstājiet enkuru vītņotās daļas virs virsmas. Ļaujiet betonam sacietēt vismaz 24 stundas. Nosakiet plāksnes novietojumu attiecībā pret zobstieni, izmantojot izmēru rasējumu; šo divu piedziņu zobrata augstums atšķiras.

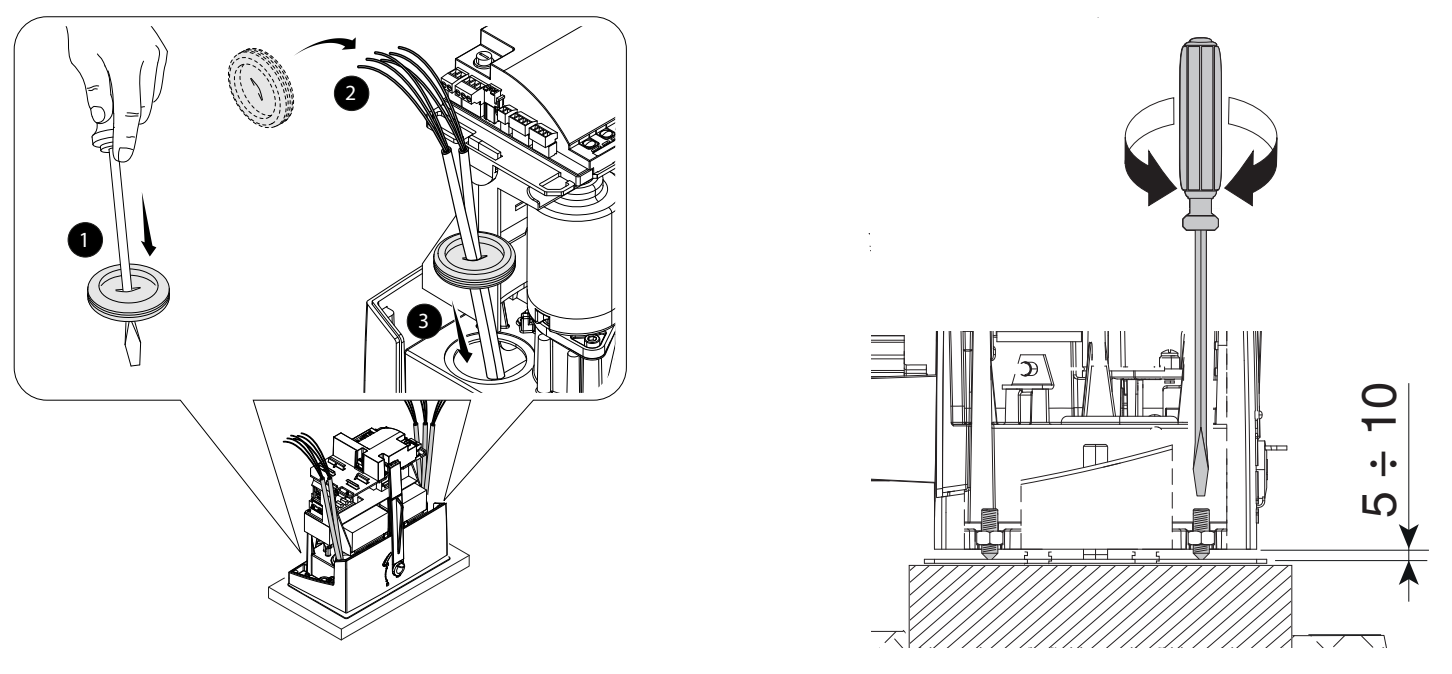

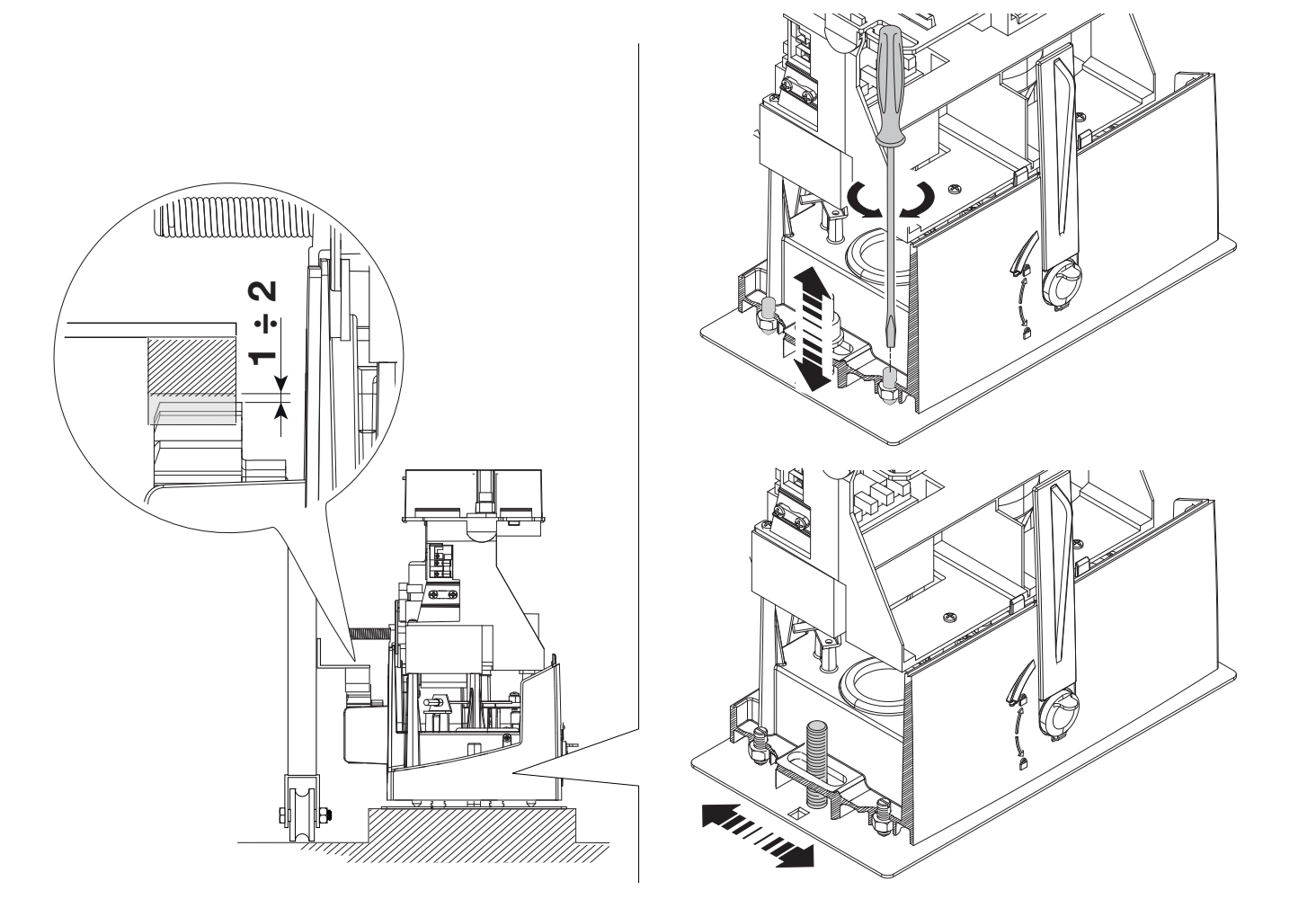

Uzstādīšana un augstuma regulēšana

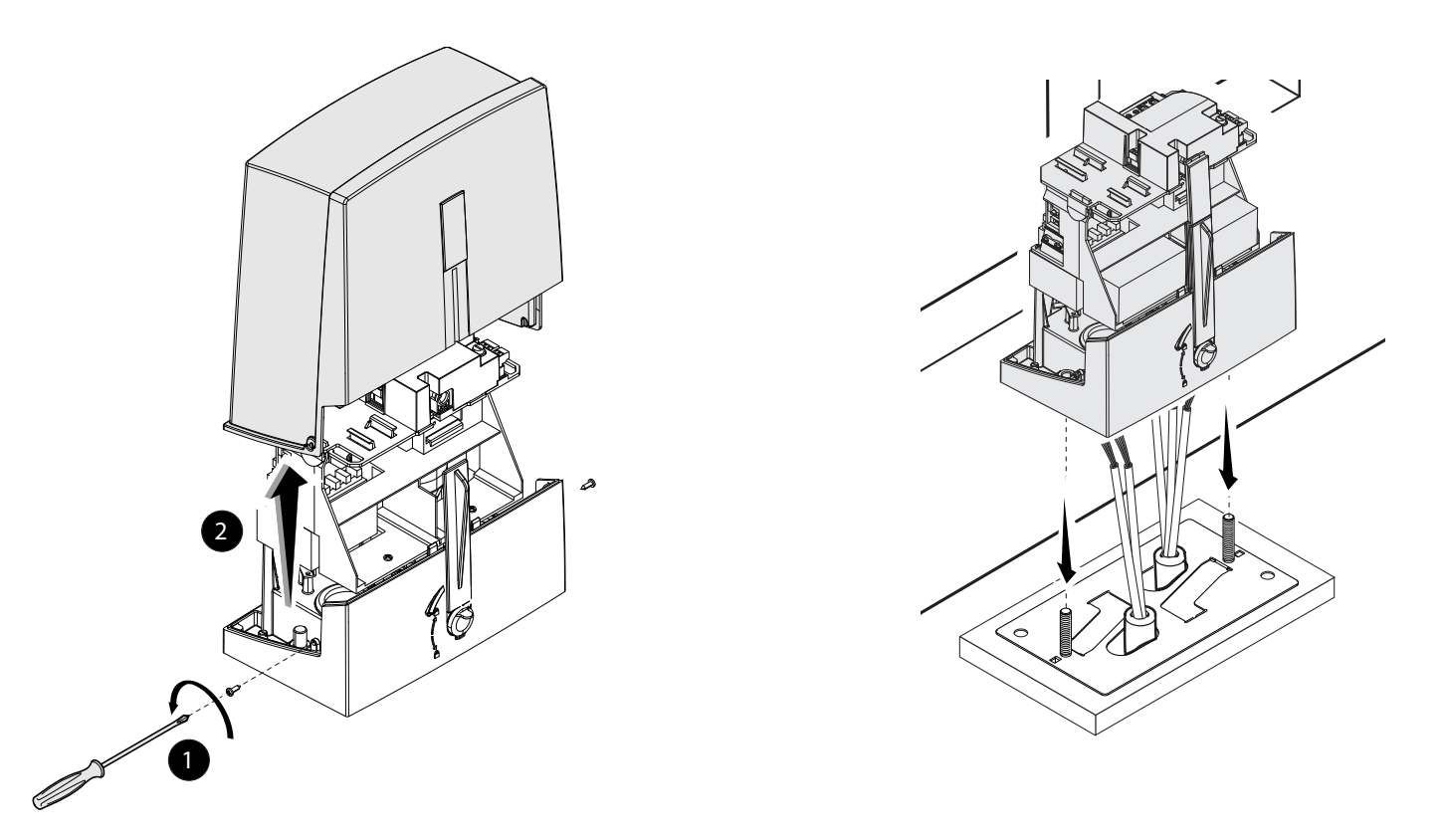

Noņemiet vāku un uzstādiet piedziņu uz plāksnes. Kabeļiem jāiziet caur korpusa apakšdaļu un pareizi uzstādītajām kabeļu blīvslēgām. Regulēšanas laikā paceliet piedziņu ar vītņotajām kājiņām par 5–10 mm, lai būtu rezerve sazobes regulēšanai.

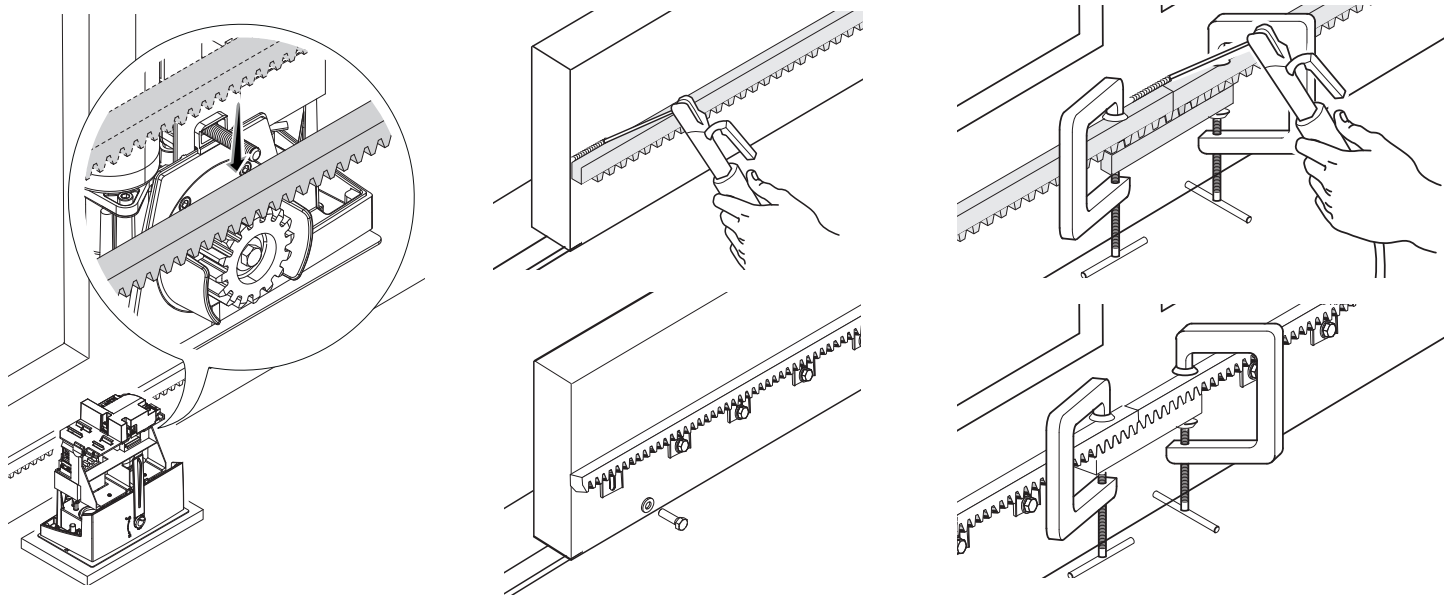

Zobstienis un sazobes atstarpe
Atbloķējiet piedziņu un piestipriniet zobstieni, vienlaikus manuāli pārvietojot vārtu vērtni. Savienojot detaļas, zem savienojuma izmantojiet zobstieņa palīgposmu, lai zobi vienmērīgi savietotos. Pēc montāžas noregulējiet piedziņas vertikālo un horizontālo stāvokli.
Starp zobstieni un zobratu atstājiet 1–2 mm atstarpi. Vārtu svars nedrīkst balstīties uz piedziņu. Manuāli pārbaudiet visu gājienu, sazobi un zobstieņa savienojumus; tikai pēc tam pievelciet enkuru uzgriežņus un paplāksnes.

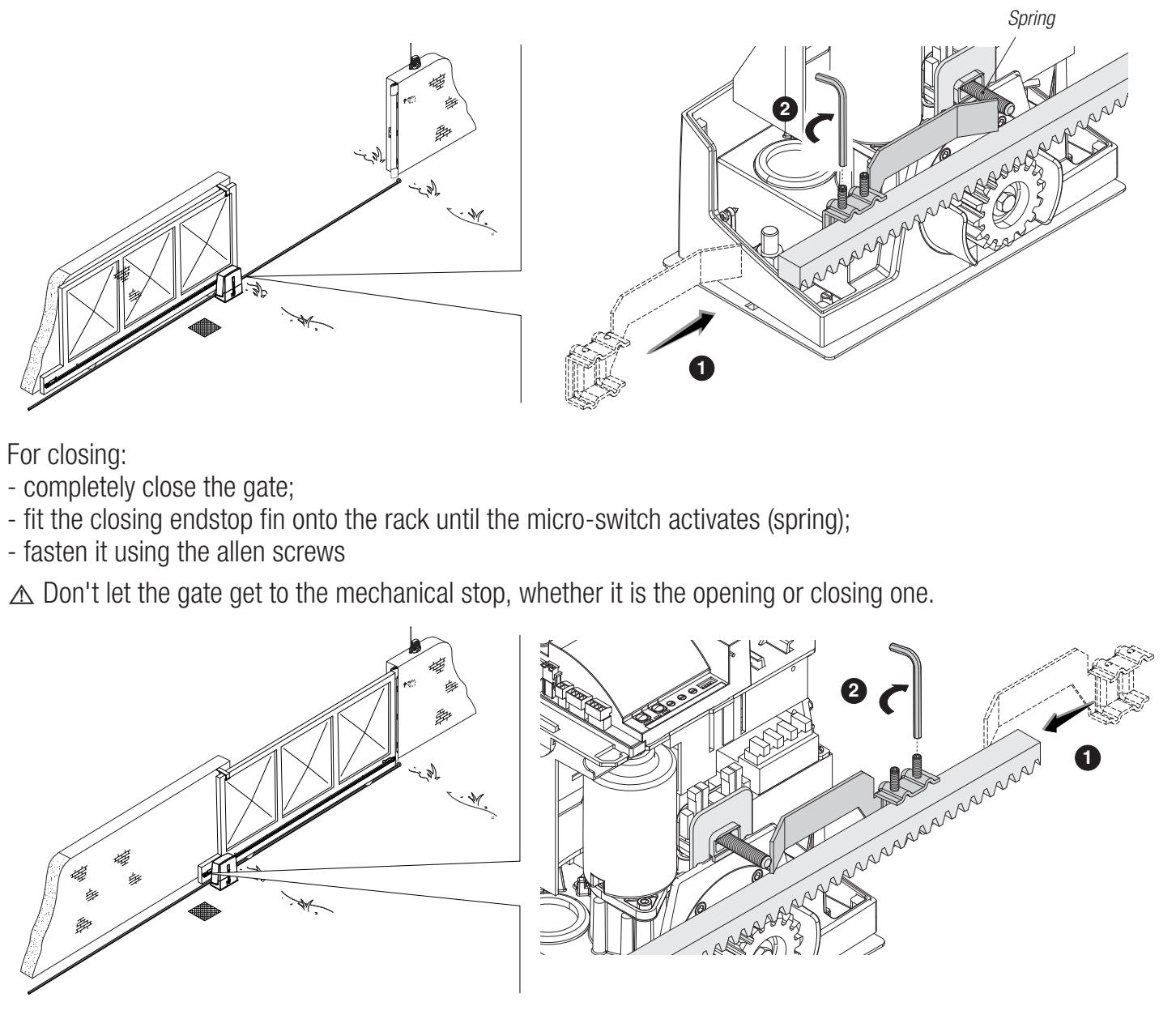

Mehāniskie gala slēdži
Manuāli pārvietojiet vārtu vērtni atvērtā stāvoklī. Piestipriniet atvēršanas gala slēdža izciļņu pie zobstieņa tā, lai tā izvirzījums droši pārslēgtu atsperes mikroslēdzi. Tādā pašā veidā noregulējiet aizvēršanas gala slēdža izciļņu. Droši nostipriniet izciļņus; vārtu mehāniskajai atdurei un piedziņas gala slēdža izcilnim ir atšķirīgas funkcijas.
Noregulējiet atslēgšanās punktu tā, lai piedziņa parastas atvēršanas vai aizvēršanas laikā nespiež vērtni pret stingro mehānisko atduri.
Elektroinstalācija
| Pieslēgums | Kabelis / nosacījums |
|---|---|
| 230 V AC elektrotīkls, L/N/PE | 3G × 1,5 mm² garumam līdz 20 m; 3G × 2,5 mm² 20–30 m garumam. |
| Bākuguns / komanda | 2 × 0,5 mm²; šķērsgriezums jāpārbauda atbilstoši konkrētajam strāvas patēriņam un kabeļa garumam. |
| DIR10 fotšūnas | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm² saskaņā ar sinhronizēto DIR shēmu. Pievienojiet arī TX savienojumu un NC kontaktu. |
| Antena | RG58; ieteicamais garums līdz 5 m. |
Vadītāju skaitam jābūt pietiekamam visai izvēlētajai shēmai. Garākam kabeļa posmam, vienlaicīgiem slodzes patērētājiem vai citam aprīkojumam tehniķim jāaprēķina šķērsgriezums atbilstoši strāvai un sprieguma kritumam. Aizsargājiet kabeļus no bojājumiem un saskares ar motoru vai transformatoru; elektrotīkla pievadu un zemsprieguma ķēdes izvietojiet atbilstoši, atdalot citu no citas.

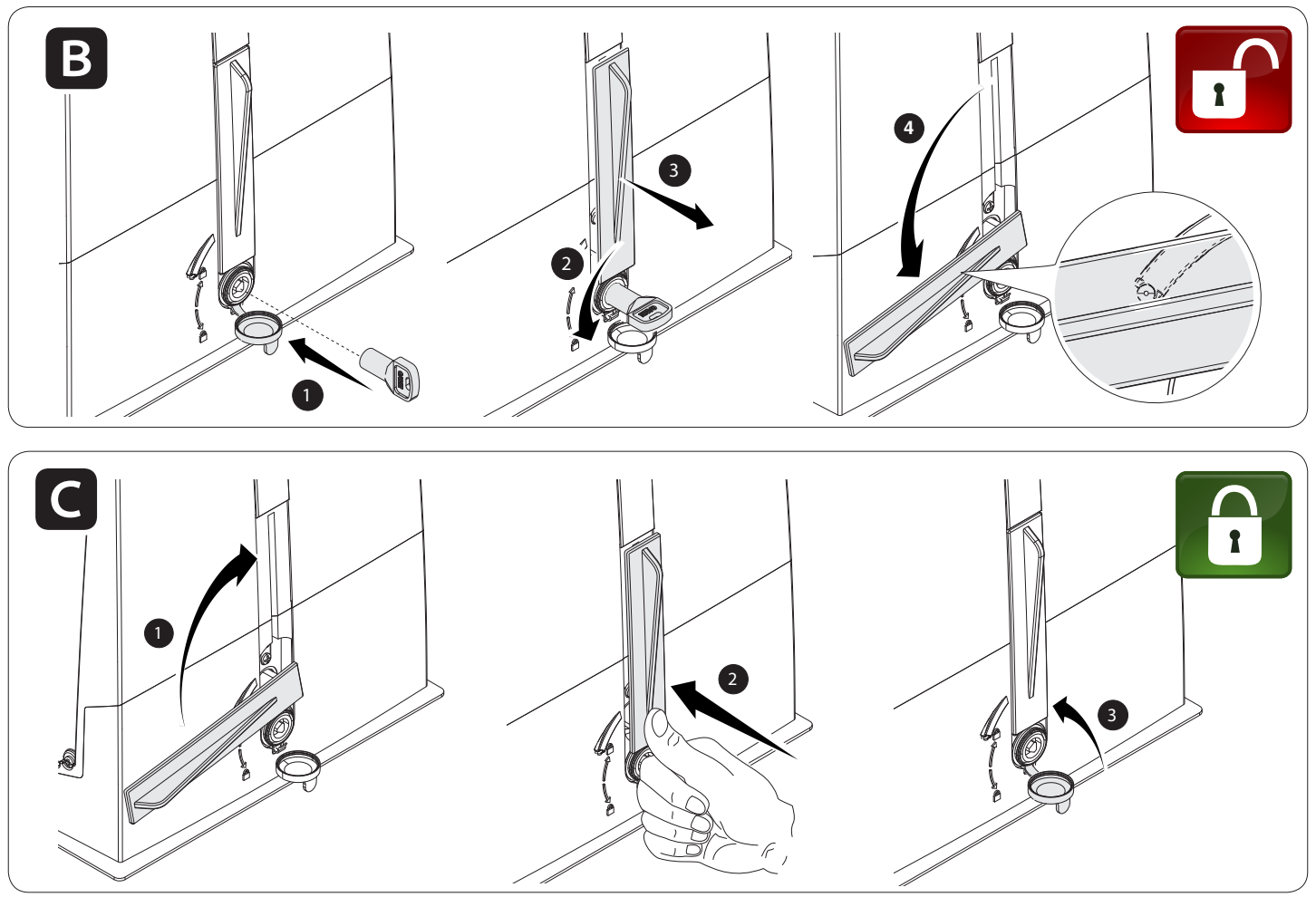

Manuāla atbloķēšana strāvas padeves pārtraukuma gadījumā
Pirms vārtu manuālas pārvietošanas atvienojiet strāvas padevi un nostipriniet vārtu vērtni. Bojātu vai nesabalansētu vārtu atbloķēšana var izraisīt nekontrolētu kustību.
- Ievietojiet atslēgu slēdzenē un pagrieziet pulksteņrādītāja virzienā.
- Pavelciet un atveriet atbloķēšanas sviru, kā parādīts attēlā.
- Pārvietojiet vārtus manuāli un kontrolēti, pārliecinoties, ka to kustības zonā nav cilvēku.
- Lai atkal nobloķētu, atgrieziet sviru sākotnējā stāvoklī un noslēdziet mehānismu. Pirms motora vadības komandas pārbaudiet, vai piedziņa ir nobloķēta.

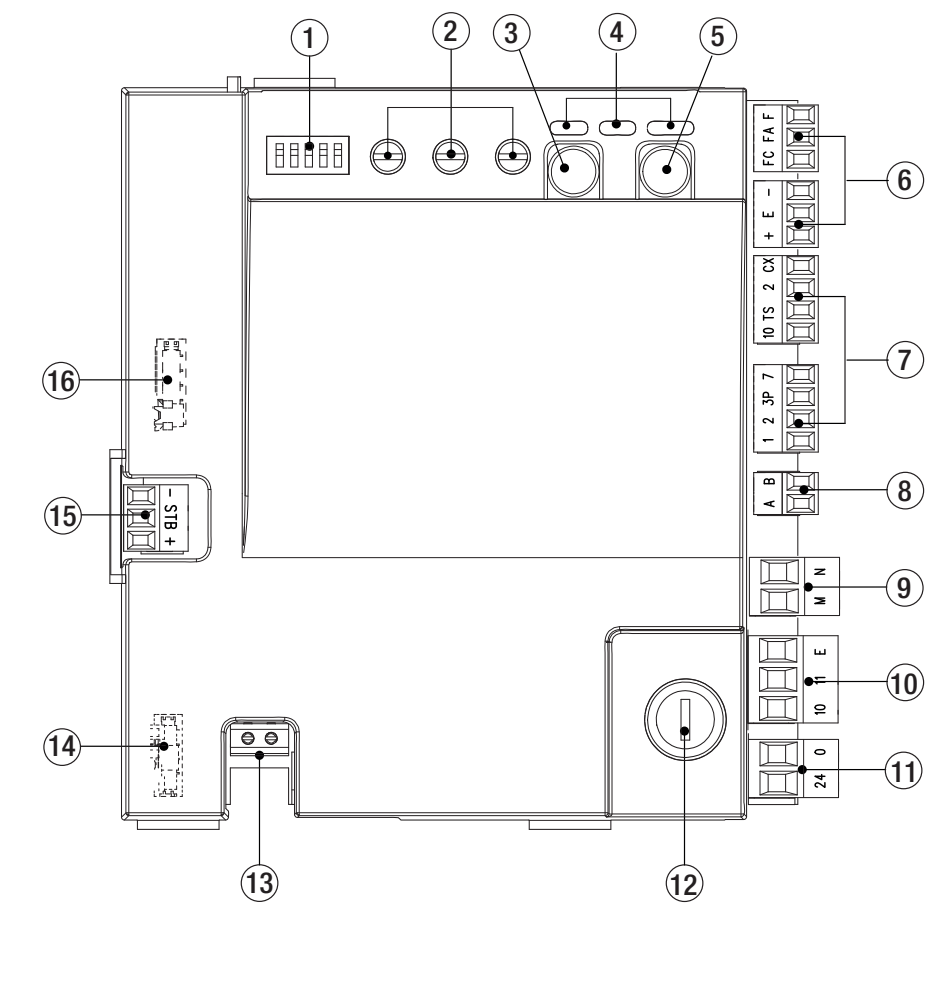

ZN6 vadības plates orientācija
ZN6 ir pieci DIP slēdži, A.C.T., SP.SLOW un SENS. trimmeri, programmēšanas poga P1 un komandas poga 7. LED indikatori rāda strāvas padevi, komandas un drošības ieejas. Radio vadībai nepieciešama AF savienotājā ievietojama karte; R800 izmanto saderīgai koda tastatūrai.
| Attēla numurs | Elements |
|---|---|
| 1 / 2 / 3 | DIP slēdži / trimmeri / P1 |
| 4 / 5 | LED indikatori / komandas poga 7 |
| 6 / 7 / 8 | Enkoders un gala slēdži / komandas un drošības ieejas / A–B tastatūra |
| 9 / 10 / 11 | Motors M–N / piederumi / plates iekšējais pievads |
| 12 / 13 / 14 | Piederumu drošinātājs / antena / AF |
| 15 / 16 | RGP1 / R800 |

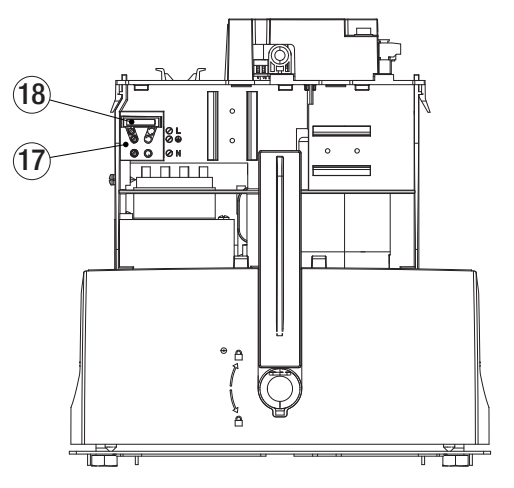

| 17 / 18 | Elektrotīkla spaiļu bloks / elektrotīkla drošinātājs |

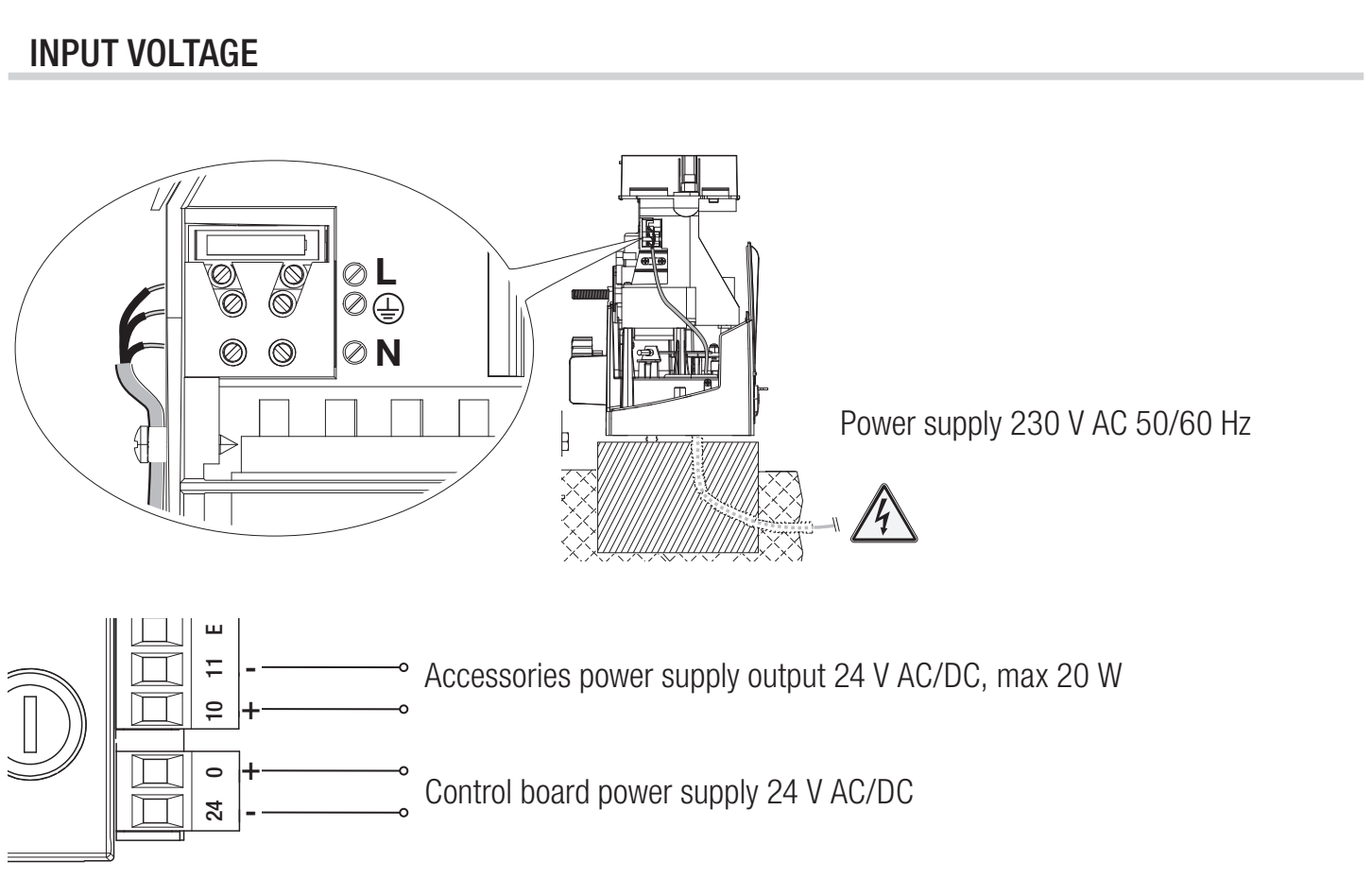

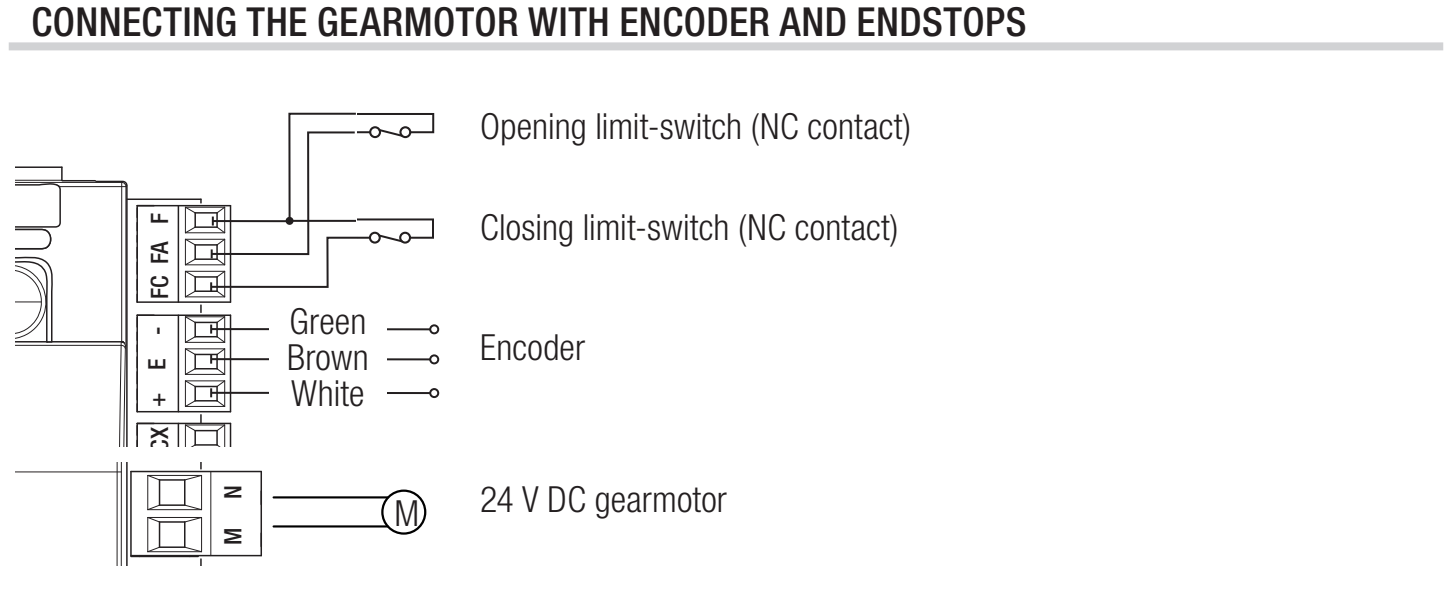

ZN6 spailes un barošana
| Spailes | Pielietojums / spriegums / polaritāte |
|---|---|
| L / N / PE | 230 V AC elektrotīkls, 50/60 Hz; pievienojiet aizsargvadītāju PE. Maiņstrāvai polaritātes +/− nav. |
| 10 / 11 | 24 V AC/DC piederumi, kopējā jauda ne vairāk kā 20 W. Līdzstrāvai: 10 = plus (+), 11 = mīnuss (−); maiņstrāvai polaritātes nav. |
| 10 / E | Bākuguns izeja 24 V AC/DC, maks. 25 W; līdzstrāvas gadījumā kopējais 10 ir pozitīvais, E — komutējamā izeja. Tā nav pastāvīga piederumu barošana. |
| 24 / 0 | Plates iekšējā barošanas ieeja 24 V AC/DC; nesavienojiet ar piederumu izeju. Maiņstrāvai polaritātes nav; līdzstrāvas gadījumā 0 = +, 24 = −. |
| M / N | 24 V līdzstrāvas motors; pieslēdziet saskaņā ar sākotnējo shēmu. Ne 230 V elektrotīklam. |
| + / E / − | Enkoders: barošana +/− un signāls E; tā nav piederumu izeja. |
| F / FA, F / FC | Gala slēdži: FA — atvēršana, FC — aizvēršana, F — kopējā spaile; NC kontaktiem nav polaritātes. |

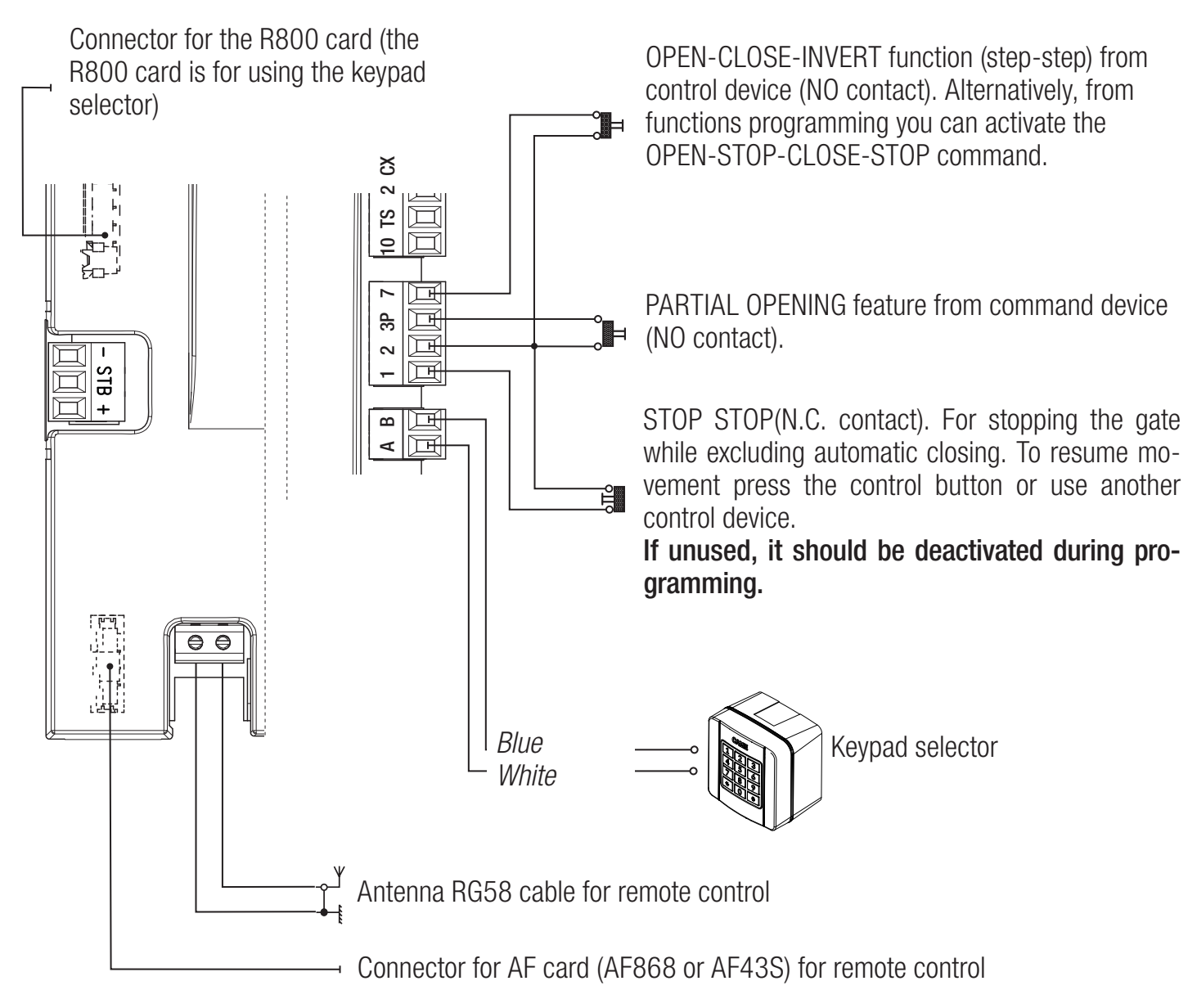

Komandas, STOP un tastatūra
| Spailes | Kontakts / darbība |
|---|---|
| 1–2 | NC STOP. Rūpnīcā aktivizēts; ja STOP nav pievienots, deaktivizējiet ar DIP 2,3. Kontaktam nav polaritātes. |
| 2–7 | NO komanda, rūpnīcas iestatījums — atvērt – aizvērt – mainīt virzienu. Polaritātes nav; nepievienojiet ārēju barošanu. |
| 2–3P | NO daļēja atvēršana; turēšanas režīmā — atvēršana. Polaritātes nav. |
| 2–CX | NC drošības kontakts; aktivizējiet un izvēlieties C1/C4. |
| 10–TS | Barošanas izeja fotšūnu pārbaudāmajai ķēdei saskaņā ar konkrēto shēmu. |
| A–B | Saderīga tastatūra ar R800 karti, nevis motora spailes. |
| Antena / AF | RG58 / radio karte, ievietojama ligzdā. Ievietojiet tikai tad, kad atvienota elektrotīkla un akumulatora barošana. |

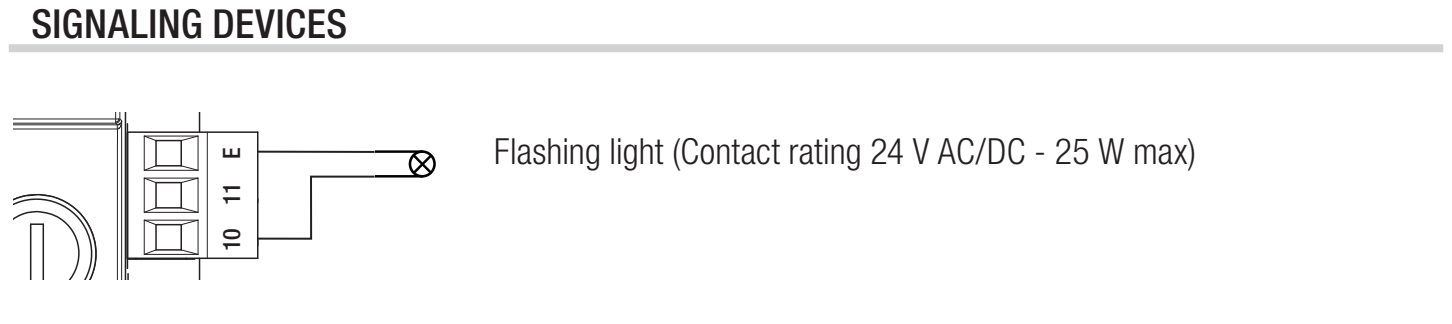

24 V bākuguns
KLED24 pievienojiet pie 10–E. Barošana 24 V AC/DC, jaudas patēriņš 2 W. Maiņstrāvai pievadiem nav līdzstrāvas polaritātes; līdzstrāvas gadījumā uz plates 10 ir pozitīvais pols, bet E — komutējamā izeja. KLED24 pievadiem nav atsevišķi norādīta +/− polaritāte. 230 V bākuguni šai izejai pieslēgt nedrīkst.
Fotšūnas un drošības tests
CAME DIR10 sastāv no raidītāja TX un uztvērēja RX ar 10 m darbības attālumu. Iestatiet uztvērēja džemperi uz 24 V. Pāra strāvas patēriņš ir 60 mA pie 24 V AC. RX barošanas spailes ir apzīmētas ar 10 (+), 2 (−); TX ir apzīmēts ar TX (+), 2 (−). Maiņstrāvas barošanas gadījumā līdzstrāvas polaritāti neņem vērā. TX izeja ir daļa no sinhronizācijas; neaizmirstiet tās savienojumu.
| Fotoelementa spaile | Standarta pieslēgums | Pieslēgums ar testu |
|---|---|---|
| RX 10 (+) | Plate 10 | Plate 10 |
| RX 2 (−) un RX C | Plate 2 | Plate 2 |
| RX TX ↔ TX TX (+) | Savienot TX starp uztvērēju un raidītāju | Tāds pats savienojums |
| TX 2 (−) | Plate 2 | Plate TS |
| RX NC | Plate CX | Plate CX |
C–NC kontakts ir bezsprieguma drošības kontakts. Tam nav ne plusa, ne mīnusa. Barošanas pieslēgums un kontakts ir divas atšķirīgas ķēdes. Izmantojot līdzstrāvu (DC), 10 ir pozitīvais pols; RX 2 negatīvā izeja šajā konkrētajā shēmā ir savienota ar plates kopējo spaili 2. Nesajauciet spaili 2 ar barošanas spaili 11.
Aktivizējiet pieslēgto CX ieeju, izmantojot DIP 4. Aizsardzībai aizvēršanās laikā atstājiet reakciju C1; ar DIP 1,4 izvēlas C4. C1, pārtraucot staru aizvēršanās laikā, atver vārtus no jauna; C4 aptur kustību un atsāk to pēc šķēršļa novākšanas.

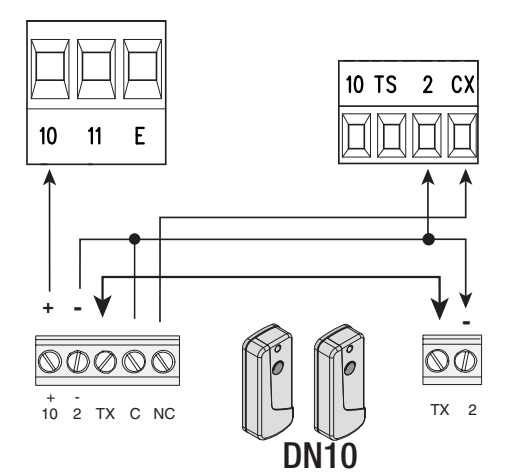

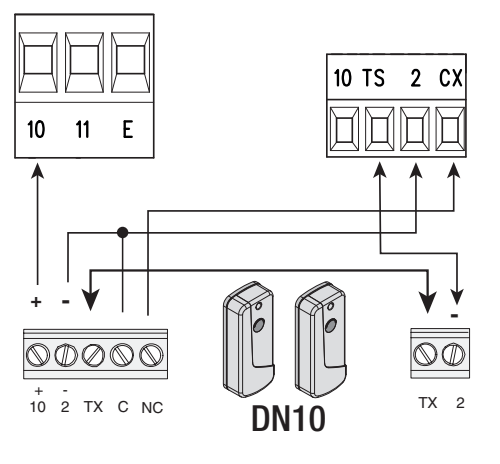

Zemāk redzamās sākotnējās ZN6 shēmas attēlo sinhronizētus DN10 fotoelementus. Iepriekš sniegtais DIR10 spaiļu apraksts balstīts arī uz paša DIR10 pieslēgumu. Neizmantojiet šo spaiļu aprakstu fotoelementiem ar citiem apzīmējumiem vai citu saskarni.
Testa pieslēgums caur TS
Testa laikā TX 2 tiek pārvietots uz TS, bet RX 2 un RX C paliek pie plates spailes 2. TX savienojums starp raidītāju un uztvērēju paliek nemainīgs. Vispirms mainiet pieslēgumu, kamēr ierīce nav pieslēgta barošanai, un tikai pēc tam aktivizējiet testu.
Aktivizējiet testu ar DIP 2,4 un P1; CX ieejai jābūt ieslēgtai. Ja tests neizdodas, plate komandu neizpilda. Pēc iestatīšanas pārslēdziet visus DIP slēdžus pozīcijā OFF.
Pēc pieslēgšanas pārbaudiet, vai staru var pārtraukt attiecīgās kustības laikā un pēc tam atkal atbrīvot. Neizmantojiet drošības ieejas pārvienošanu kā pastāvīgu bojājuma risinājumu.
ZN6 pirmā iedarbināšana
- Pārbaudiet mehānismu, zobrata sliedes brīvkustību, fiksētos un pārslēdzošos gala atdures slēdžus, piedziņas nostiprinājumu un visas pieslēgtās aizsargierīces.
- Ieslēdziet barošanu un pārbaudiet PWR LED indikatoru. Secīgi iestatiet vārtiņu kustības virzienu, STOP un gājiena iemācīšanu.
- Aktivizējiet pieslēgto CX, iestatiet tā reakciju un, ja nepieciešams, fotoelementu testu. Ja CX netiek izmantots, atstājiet to izslēgtu.
- Iestatiet un saglabājiet trimmeru iestatījumus, kā arī, ja nepieciešams, automātisko režīmu un daļēju atvēršanu.
- Sapārojiet tālvadības pultis. Pārbaudiet pilnu ciklu, STOP, fotoelementus, palēnināšanu, gala pozīcijas, bākuguni un darbību pēc barošanas pārtraukuma.
Automātiska visa gājiena iemācīšana
Priekšnosacījumi: pareizs kustības virziens un STOP, aktivizēts enkoders, brīvs gājiens un pareizi iestatīti gala slēdži. Pēc pārvietošanas ar roku piedziņa atkal jānofiksē. Tehniķim jāuzrauga visa kustība; iemācīšanas laikā neatrodieties vārtu kustības zonā.
- Kad piedziņa ir apturēta, iestatiet DIP 1,2,3,5 pozīcijā ON; DIP 4 paliek pozīcijā OFF.
- Nospiediet P1. Vārti veiks vairākas kustības, lai noteiktu palēnināšanas punktus.
- Iemācīšanas laikā sarkanais LED indikators mirgo. Veiksmīgu pabeigšanu apstiprina 1 s skaņas signāls; kļūdu — ātra mirgošana un 4 skaņas signāli.
- Ar P1 iemācīšanu var pārtraukt. Pēc pabeigšanas pārslēdziet visus piecus DIP slēdžus pozīcijā OFF.
- Pārbaudiet pilnu atvēršanas un aizvēršanas ciklu, kā arī drošības ierīču darbību. Kļūdas gadījumā vispirms novērsiet tās cēloni un tikai pēc tam atkārtojiet iemācīšanu.
Daļējas atvēršanas pozīcijas iemācīšana
Pēc visa gājiena iemācīšanas ar plates pogu 7 pārvietojiet vārtus vēlamajā daļējas atvēršanas pozīcijā. Pārslēdziet DIP 4,5 pozīcijā ON un nospiediet P1. LED indikators deg, un 1 s skaņas signāls apstiprina saglabāšanu. Ātra mirgošana kopā ar četriem skaņas signāliem norāda uz neatļautu pozīciju. Pēc tam pārslēdziet DIP slēdžus pozīcijā OFF un pārbaudiet 2–3P komandu, kā arī daļējās pozīcijas automātisko režīmu.
Programmēšana ar DIP slēdžiem un P1 pogu
DIP slēdži atlasa funkciju, ko saglabā ar P1 pogu. Tie nav pastāvīgi darbības režīma slēdži. Katrā iestatījumā pozīcijā ON pārslēdziet tikai attiecīgajā rindā norādītos slēdžus; visiem pārējiem jābūt pozīcijā OFF. Programmējiet tikai apturētu piedziņu. Pēc apstiprināšanas pārslēdziet visus piecus DIP slēdžus pozīcijā OFF.
Parastā pārslēgšana uz aktīvu vai alternatīvu funkciju tiek apstiprināta ar degošu LED indikatoru un 1 s skaņas signālu; atgriežot izslēgtu vai sākotnējo vērtību, LED indikators mirgo un atskan divi skaņas signāli. STOP, enkoders un daļējās apstāšanās automātika rūpnīcā ir ieslēgti, tāpēc pirmā P1 nospiešana tos izslēdz. Iemācīšanai, pārošanai, dzēšanai un atiestatīšanai ir atsevišķi apstiprinājuma signāli, kas norādīti tabulā.

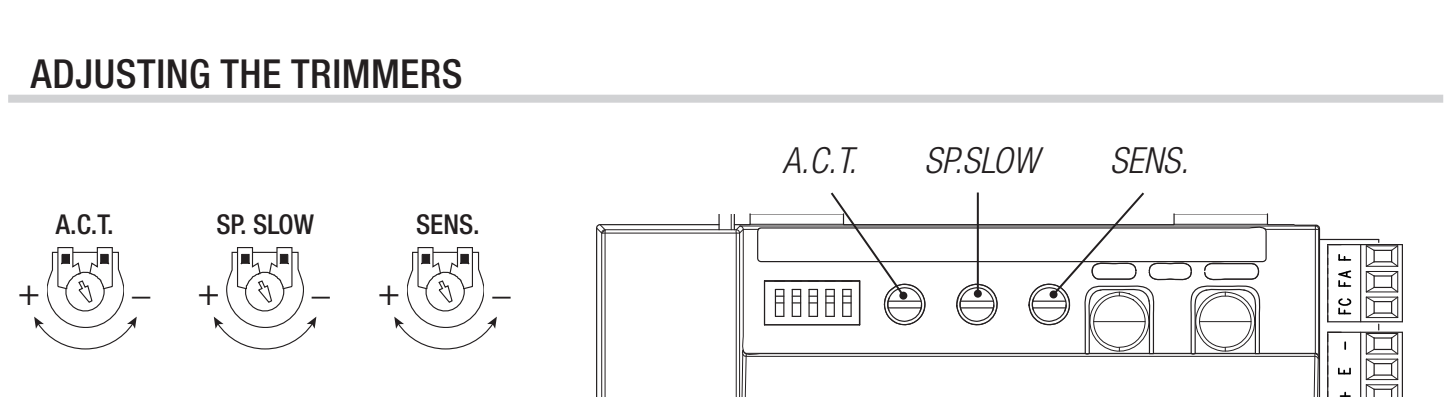

Trimeri un vērtību saglabāšana
| Trimeris | Diapazons / funkcija |
|---|---|
| A.C.T. | Automātiskās aizvēršanas gaidīšanas laiks 1–120 s; automātika jāaktivizē ar atsevišķu funkciju. |
| SP.SLOW | Palēninājuma ātrums 30 % (−) līdz 60 % (+) no maksimālā ātruma. |
| SENS. | Šķēršļu noteikšanas jutība: − minimāla, + maksimāla jutība. Pēc izmaiņām pārbaudiet spēku un aizsardzības darbību. |
Pēc trimeru iestatīšanas saglabājiet visas trīs vērtības: Iestatiet DIP 2,3,4,5 pozīcijā ON, nospiediet P1; apstiprinājums — LED un 1 s ilgs skaņas signāls; pēc tam iestatiet visus DIP pozīcijā OFF. Ja iestatījumi netiek saglabāti, izmaiņas tiek zaudētas.
Tālvadības pulšu sapārošana
ZN6 saglabā ne vairāk kā 25 lietotājus. 433,92 MHz sistēmai ar fiksētu kodu var izmantot AF43S un saderīgu TOP-432EE. AF karti ievietojiet tikai tad, kad barošana ir atslēgta. Vienāda frekvence pati par sevi negarantē kodēšanas saderību.
- Izvēlieties DIP kombināciju vajadzīgajai komandai: 1 = daļēji atvērt; 2 = tikai atvērt; 1,2 = atvērt–aizvērt–mainīt virzienu; 3 = atvērt–STOP–aizvērt–STOP.
- Nospiediet P1. Kad LED sāk mirgot, 10 sekunžu laikā nospiediet izvēlēto tālvadības pults pogu.
- LED deg un 1 s ilgs skaņas signāls apstiprina saglabāšanu. Jau saglabāts raidītājs tiek norādīts ar ātru mirgošanu un 4 skaņas signāliem.
- Iestatiet visus DIP pozīcijā OFF un pārbaudiet piešķirto darbību.
Tālvadības pulšu dzēšana un atiestatīšana
Visu lietotāju dzēšana: DIP 1,3 pozīcijā ON, pārējie pozīcijā OFF; turiet P1 nospiestu 5 s. LED deg un 1 s ilgs skaņas signāls apstiprina dzēšanu. Pēc tam iestatiet DIP pozīcijā OFF. Tādējādi tiek dzēstas visas saglabātās tālvadības pultis.
Parametru atiestatīšana: visi pieci DIP slēdži ON pozīcijā un nospiediet P1. LED mirgo, atskan divi skaņas signāli; pēc tam visus piecus DIP slēdžus pārslēdziet pozīcijā OFF. Parametru atiestatīšana lietotājus neizdzēš. Pirms nākamās lietošanas no jauna iestatiet un pārbaudiet virzienu, STOP, CX, apmācību un drošības funkcijas.
ZN6 diagnostika

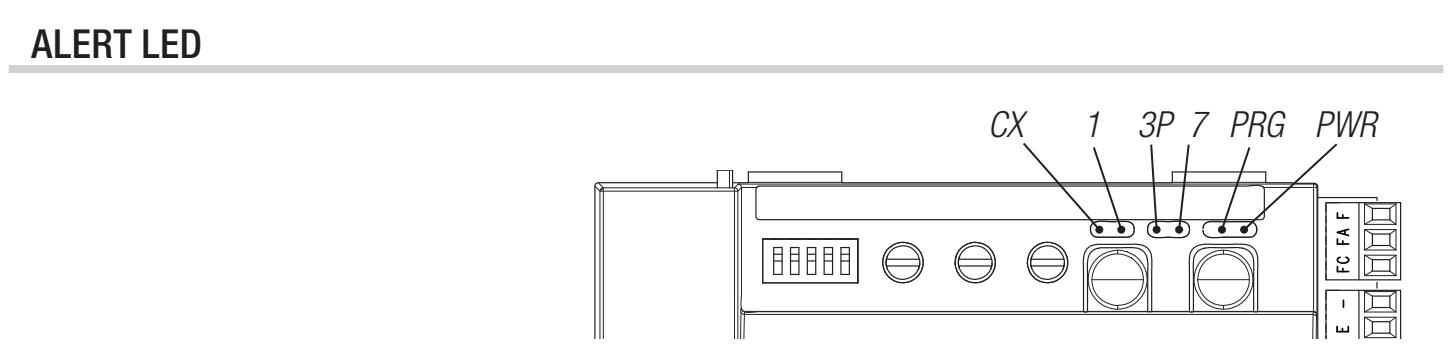

| LED | Nozīme / kas jāpārbauda |
|---|---|
| CX – dzeltens | Deg, ja NC kontakts 2–CX ir atvērts. Fotobūniju stars, barošana un kontakti. |
| 1 – dzeltens | Deg, ja NC kontakts 1–2 ir atvērts. STOP un tā konfigurācija. |
| 3P – dzeltens | Deg, ja NO kontakts 2–3P ir saslēgts; ja deg nepārtraukti, pārbaudiet iestrēgušu komandu. |
| 7 – dzeltens | Deg, ja NO kontakts 2–7 ir saslēgts; pārbaudiet pogu/slēdzi. |
| PRG – sarkans | Programmēšana, gaidīšana uz automātisko aizvēršanu vai kļūme. Nozīme ir atkarīga no veicamās procedūras. |
| PWR – zaļš | Plates barošana. Ja nedeg, pārbaudiet barošanas pievadu un drošinātājus. |
| Pazīme | Pārbaude / novēršana |
|---|---|
| 4 skaņas signāli apmācības laikā | Pārbaudiet apmācību, virzienu, gala slēdžus, brīvu kustību un enkoderu. |
| 4 skaņas signāli savienošanas pārī laikā | Raidītājs jau ir saglabāts; tas nenozīmē, ka jauns raidītājs ir veiksmīgi saglabāts. |
| 4 skaņas signāli daļējā atvēruma pozīcijas iestatīšanas laikā | Izvēlieties citu pieļaujamu daļējā atvēruma pozīciju. |
| Nepārvietojas | Pārbaudiet barošanu, piedziņas atbloķēšanu, STOP, aktivizētu CX, TS testu un nepārtraukti saslēgtas komandas. |
| Atveras, bet neaizveras | Pārbaudiet fotobūnijas un to NC kontaktu; automātiskās aizvēršanas gadījumā pārbaudiet arī tās aktivizēšanu un saglabāto A.C.T. |
ZN6 drošinātāji
| Ķēde | Ātras darbības drošinātājs |
|---|---|
| Tīkla LINE | 1,6 A-F |
| Piederumi | 2 A-F |
Pārbaudiet drošinātājus, kad barošana ir atvienota. Izmantojiet tādas pašas nominālvērtības un ātras darbības drošinātāju; lielākas nominālvērtības drošinātājs vai atkārtota nomaiņa, nenovēršot īsslēgumu, nav remonts.
Apkope un serviss
Regulāri pārbaudiet, vai sliede un zobratu līste ir tīra, vārtus var viegli pārvietot ar roku, piedziņa ir stingri piestiprināta, gala atduri darbojas, kabeļi ir labā stāvoklī, atbloķēšana darbojas, kā arī fotobūnijas un citas drošības ierīces ir kārtībā. Regulāri pārbaudiet, vai gājiens un zobstienis ir tīri, vai vārtus var viegli pārvietot ar roku, vai piedziņa ir stingri piestiprināta, gala slēdži darbojas, kabeļi ir labā stāvoklī, atbloķēšana darbojas, kā arī fotoelementi un citas drošības ierīces ir kārtībā. Pirms tīrīšanas vai apkopes atvienojiet elektrotīklu un, ja ir, arī rezerves akumulatoru. Ja rodas bojājums, neparasts troksnis vai vibrācija, pārtrauciet iekārtas lietošanu un novērsiet cēloni.
SENS. jutības palielināšana neaizstāj mehānikas remontu; trimmeru vērtības jāsaglabā, izmantojot DIP 2,3,4,5 un P1. Pēc apkopes vēlreiz pārbaudiet visu kustības ciklu, spēkus un aizsardzības funkcijas.
BXL04AGS tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Maksimālais vārtu vērtnes svars | 400 kg |
| Maksimālais vārtu vērtnes garums | 10 m |
| Piedziņas barošana – elektrotīkls | 230 V AC, 50/60 Hz |
| Motora barošana | 24 V DC |
| Jauda | 150 W |
| Maksimālais strāvas patēriņš | 7 A |
| Aizsardzības pakāpe | IP44 |
| Darba temperatūra | −20 līdz +55 °C |
| Darbība | Darba cikls 50 %; tas nav ciklu skaits stundā. |
| Enerģijas patēriņš gaidstāves režīmā | 7,4 W |
| Aizsardzības klase | I |
| Zobrats / gala slēdži | 4. modulis / mehāniskie |
| Norādītā izpildījuma vadības bloks | ZN6, DIP + trimmeri + P1 |
| Piedziņas bloka svars | 7,7 kg |
