Piedziņas komplekts bīdāmajiem vārtiem līdz 400 kg CAME BX704, 801MS-0020 (D)
| Produkta pieejamība: | līdz 3 dienām | Preces standarta kārtībā nosūtām 3 dienu laikā. |
|---|
līdz 3 dienām
477,74 € ar PVN
| Svars |
|---|
| 16 kg |
Produkta apraksts Piedziņas komplekts bīdāmajiem vārtiem līdz 400 kg CAME BX704, 801MS-0020 (D)
CAME BX704AGS piedziņa ir paredzēta bīdāmiem vārtiem ar svaru līdz 400 kg un vārtu vērtnes garumu līdz 14 m. Tai ir elektromehānisks apturēšanas slēdzis. Piedziņa ir neatgriezeniska. Detalizēti tehniskie parametri ». Lejupielādēt rokasgrāmatu ».
CAME BX704AGS un vadības bloks ZBX7N
Komplektā ietilpst piedziņa bīdāmajiem vārtiem līdz 400 kg ar mehāniskiem gala slēdžiem. Motors un barošana ir 230 V AC; piederumi tiek baroti no atsevišķas izejas 24 V AC. Iebūvētais enkoders ļauj apgūt vārtu kustības ceļu, noteikt šķēršļus un iestatīt palēninājumu.
Pirms iestatīšanas pārliecinieties par precīzu piedziņas modeli, marķējumu ZBX7N uz plates un programmaparatūras versiju izvēlnē H1. Tālāk sniegtais apraksts paredzēts vecākai vadības bloka versijai ar F8 opcijām 0 = daļēji atvērt / 1 = atvērt. F8 iestatījuma sakritība pati par sevi neapstiprina visas versijas atbilstību. Arī platēm ar vienādu nosaukumu un vienādiem F8 iestatījumiem var atšķirties atmiņas darbība vai tehniskie dati. Pirms izmaiņu veikšanas salīdziniet iestatījumus un darbību ar konkrētajai platei pievienoto rokasgrāmatu. Ja F8 ir opcijas 1/2, tālāk norādītos skaitļus un rūpnīcas vērtības neizmantojiet. Nejauciet piedziņas ar 230 V tīkla motoru ar 24 V modeļiem.
Montāža, pieslēgšana elektrotīklam, spēka iestatīšana un drošības pārbaudes jāveic kvalificētam tehniķim. Pirms darbu veikšanas ar spailēm vai iespraužamajām kartēm atvienojiet barošanu. Piedziņa nedrīkst aizstāt trūkstošos mehāniskos atdurus vai kompensēt bojātu vārtu mehāniku.

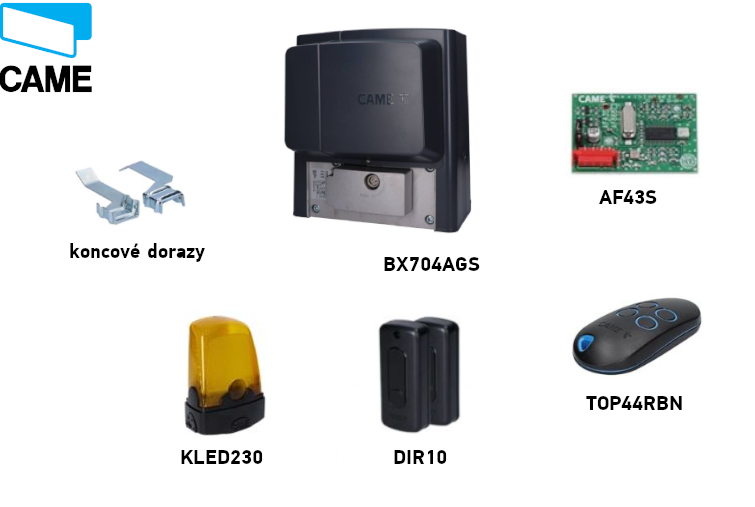

Kas ietilpst komplektā
BX704AGS piedziņa ar iebūvētu ZBX7N vadības plati, pārslēgšanas gala atduri, radio uztvērēja karte AF43S, tālvadības pults TOP44RBN, fotoceliņu pāris DIR10 un bākuguns KLED230. Zobstieni izvēlas atbilstoši vārtiem; tas nav norādīts šī komplekta aprīkojumā.
CAME BX704 komplekts
| Parametrs | CAME BX704AGS |
|---|---|
| Komplekts |  BX704 – līdz 400 kg |
| Vārtu vērtnes svars | maks. 400 kg |
| Vārtu vērtnes garums | maks. 14 m |
| Motors un plate | 230 V AC / ZBX7N |
| Gala slēdži | mehāniski |
| Aprīkojums | AF43S, TOP44RBN, DIR10, KLED230 |
Izvēlieties, ņemot vērā faktisko svaru, garumu, kustības pretestību un ciklu skaitu; ar svaru vien nepietiek.
Piederumi – kas, kāpēc un kāds tips
| Kas | Kāpēc | Tips |
|---|---|---|
| Fotoceliņi | Aizsargā caurbrauktuves zonu aizvēršanas laikā. |
|
| Tālvadības pults | Komanda pilnai vai daļējai kustības ceļa veikšanai. |
|
| Radio uztvērēja karte | Uztver pults signālu. |
|
| Bākuguns | Brīdina par vārtu kustību. |
|
| Zobstienis | Pārnes kustību uz vārtu vērtni. |
|
| Poga / atslēgas slēdzis | Vietējā vadība vai daļēja atvēršana. |
|
| Drošības mala | Aizsardzība pret saspiešanu bīstamās vietās. |
|
| Seriālā saskarne | Divu piedziņu savienošana vai CRP sakari. |
|
Piedziņas izvēle un slodze
Maksimālais vārtu vērtnes svars ir 400 kg, maksimālais garums 14 m. Pēc atbloķēšanas vārtiem visā kustības ceļā jāpārvietojas vienmērīgi, un abos virzienos tiem jābūt mehāniskiem atduriem. Ja vārti kustas ar rāvieniem, ķeras vai ir palielināta pretestība, vispirms salabojiet vadotnes un mehānismu.

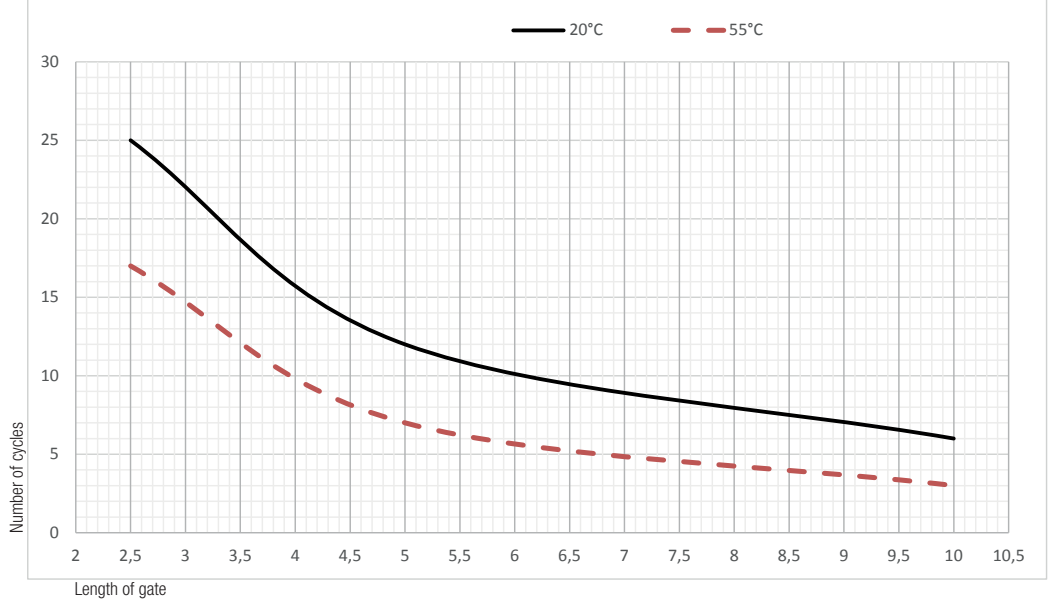

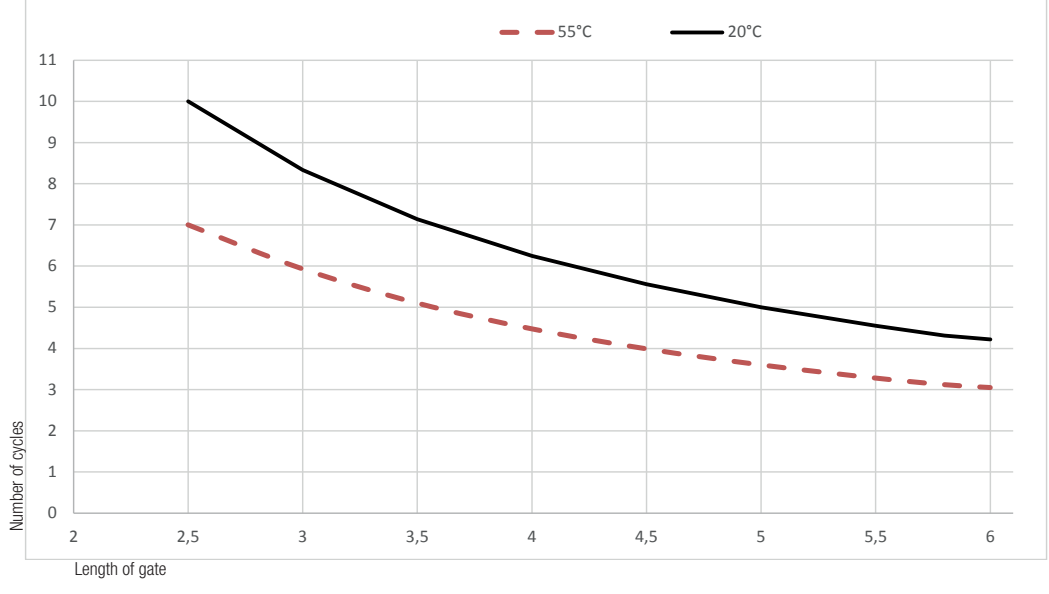

17 cikli stundā un 6 cikli pēc kārtas attiecas uz vārtu vērtnes atsauces garumu 4 m, temperatūru 20 °C un pareizi uzstādītiem vārtiem bez papildu berzes. Šīs vērtības neattiecas uz jebkuru garumu līdz 14 m. Garākai vērtnei un augstākai temperatūrai pieļaujamais ciklu skaits samazinās, kā norādīts sākotnējos grafikos.
Nepagariniet diagrammas, ekstrapolējot aiz pēdējā attēlotā punkta. Ciklu skaits stundā ir darbības ierobežojums, nevis kalpošanas laika garantija.
Piedziņas montāža un kabeļu ievilkšana
- Pārbaudiet vārtu vērtnes stabilitāti, rullīšus, sliedi vai vadotni, vieglu kustību un stingrus mehāniskos atdurus. Nodrošiniet aizsardzību bīstamajās vietās pie zobstieņa un zobrata.
- Izvēlieties stingru pamatni, kas ir aizsargāta pret triecieniem un tiešu ūdens šļakatu iedarbību. Ievietojiet aizsargcaurules; piedziņai ieteicams Ø 40 mm, piederumiem Ø 25 mm.

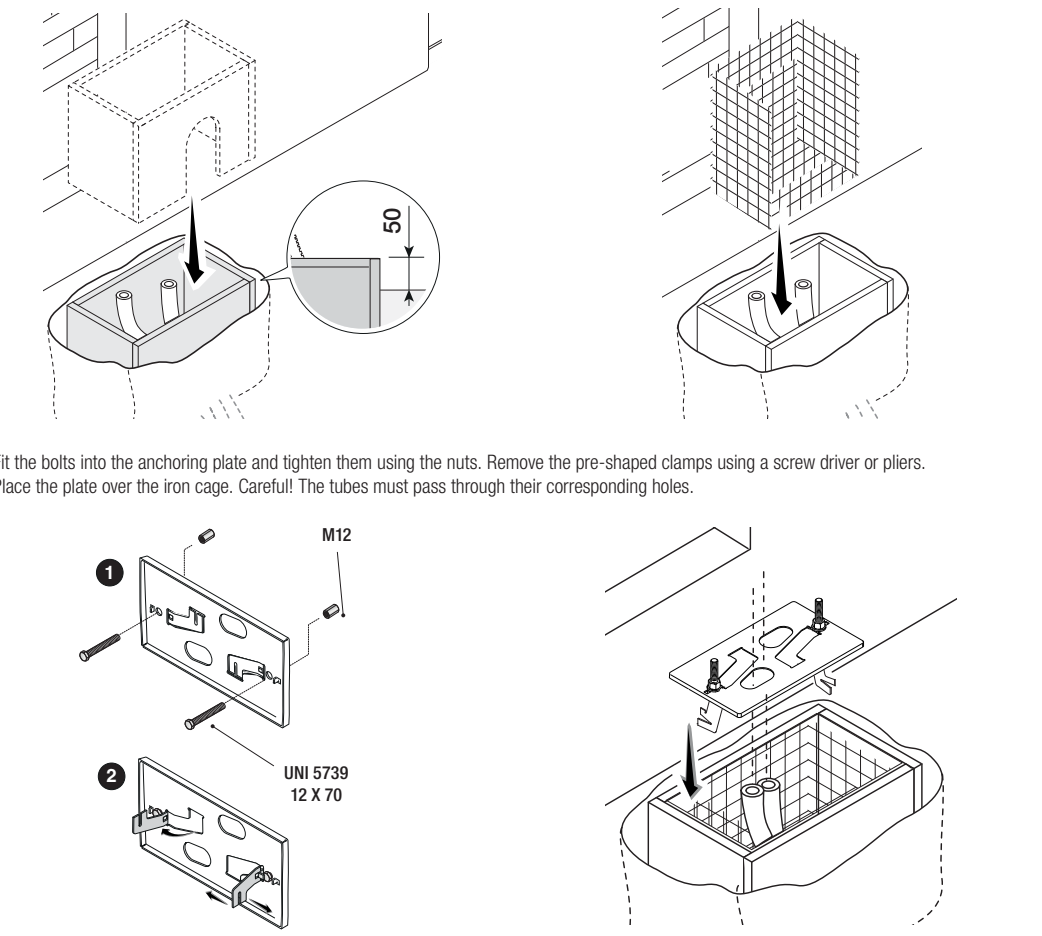

- Pamatu veidņiem jābūt lielākiem par stiprinājuma plāksni un jāsniedzas 50 mm virs zemes līmeņa. Ievietojiet tērauda stiegrojumu. Nostipriniet M12 skrūves plāksnē un izvadiet aizsargcaurules caur tās atverēm.

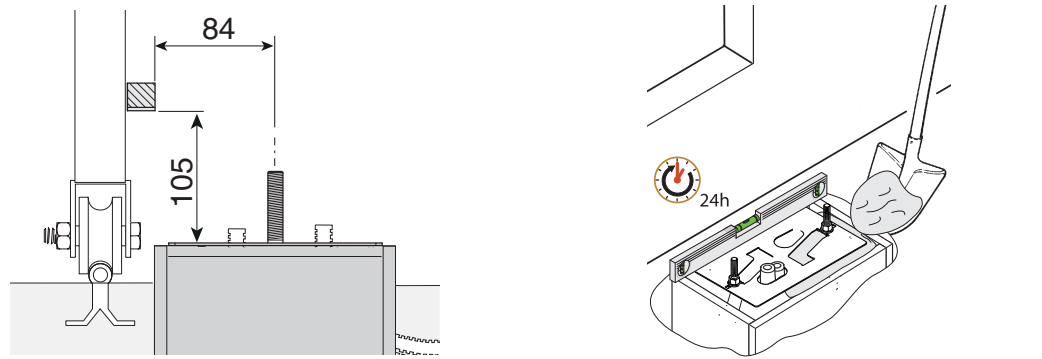

- Ja zobstienis jau ir uzstādīts, ievērojiet sākotnējo izmēru shēmu 84 / 105 mm. Nolīmeņojiet plāksni un iebetonējiet to; ļaujiet betonam sacietēt vismaz 24 stundas.
- Atstājiet kabeļus izvirzītus aptuveni 600 mm. Noņemiet pārsegus, novietojiet piedziņu uz plāksnes un pirms pirmās līmeņošanas paceliet to par 5–10 mm, izmantojot regulējamos balstus, lai saglabātu regulēšanas rezervi.
Ieteicamie minimālie šķērsgriezumi
| Vada veids | Mazāk par 20 m | Vairāk par 20 m un mazāk par 30 m |
|---|---|---|
| 230 V AC barošana, L/N/PE | 3G × 1,5 mm² | 3G × 2,5 mm² |
| Signalizācijas lampa | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Vadības kontakts | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotoelements TX | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotoelements RX | 4 × 0,5 mm² | 4 × 0,5 mm² |
Āra tīkla kabelim izmanto H05RN-F, iekštelpās — H05VV-F; zemsprieguma kabeļiem līdz 48 V atkarībā no piemērotības izmanto FROR 20-22 II. Antena: RG58, ieteicamais garums — ne vairāk kā 5 m. Seriālais savienojums: UTP CAT5, ne vairāk kā 1 000 m. Ja attālumi atšķiras, ir vairāk patērētāju vai tiek izmantots testa kabelis, izvēlieties nepieciešamo dzīslu skaitu un šķērsgriezumu atbilstoši faktiskajam patēriņam un pieslēguma shēmai.
Izvadiet kabeļus caur atsevišķām ievadcaurulēm; tie nedrīkst saskarties ar motoru vai transformatoru. Tīkla barošanas līnijai jābūt aprīkotai ar piemērotu divpolu atvienotāju un PE aizsargvadu.

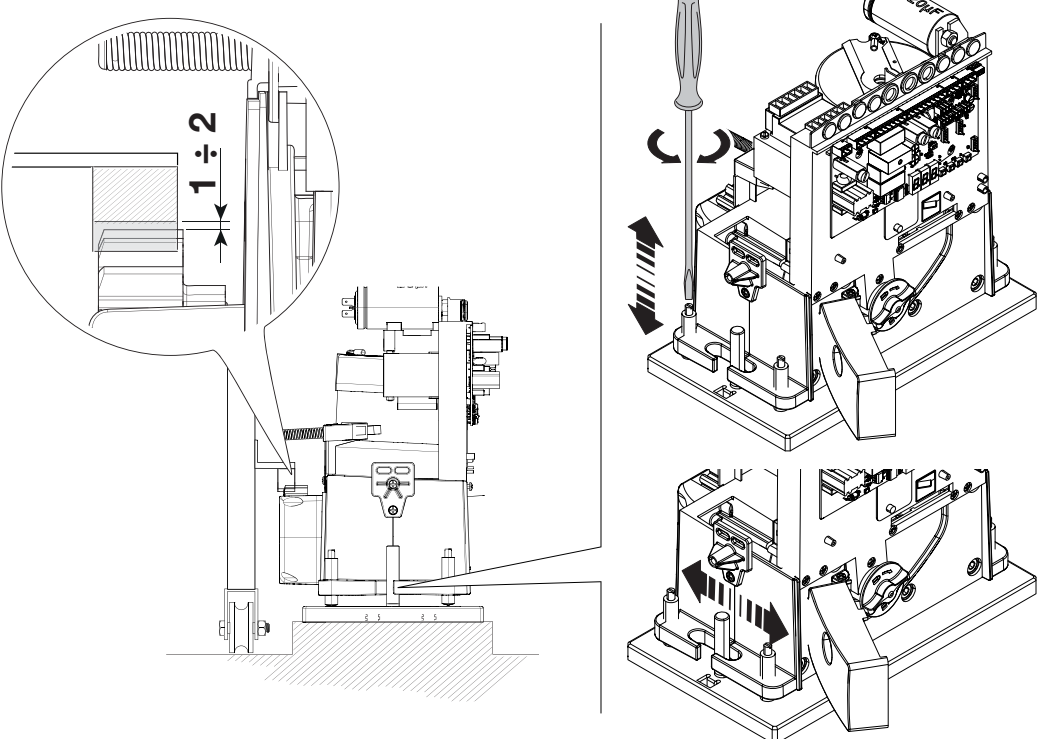

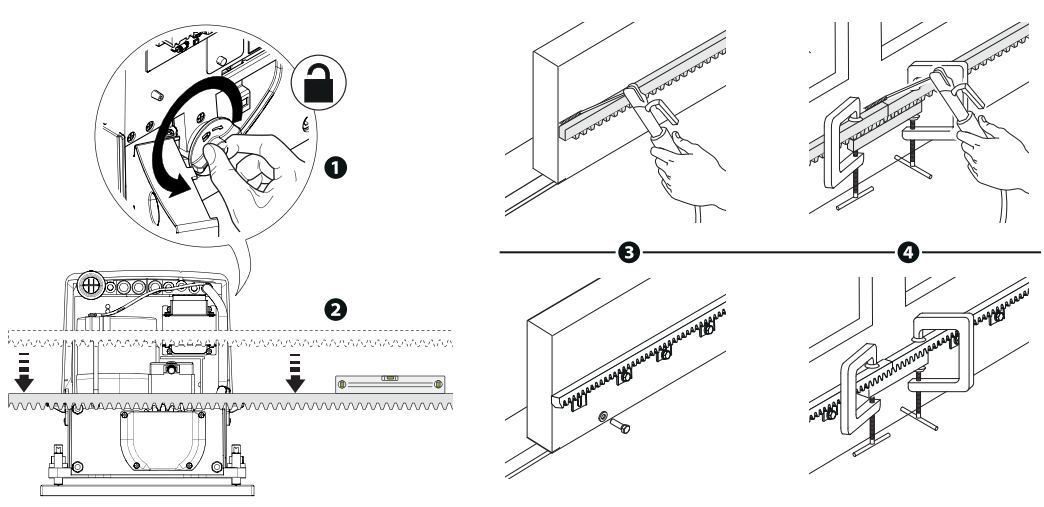

Zobstienis, atstarpe un gala stāvokļi
- Atbloķējiet piedziņu. Piestipriniet 4. moduļa zobstieni vārtiem visā to kustības ceļā. Savienojot detaļas, izlīdziniet zobus, paliekot zem savienojuma palīgposmu no zobstieņa.
- Manuāli pārbaudiet visu kustības ceļu. Noregulējiet augstumu ar balstiem, bet sānu stāvokli — ar stiprinājuma atverēm; starp zobstieni un zobratu atstājiet 1–2 mm atstarpi. Vārtu vērtnes svars nedrīkst balstīties uz piedziņas.
- Pēc nolīmeņošanas stingri pievelciet piedziņas stiprinājumus.

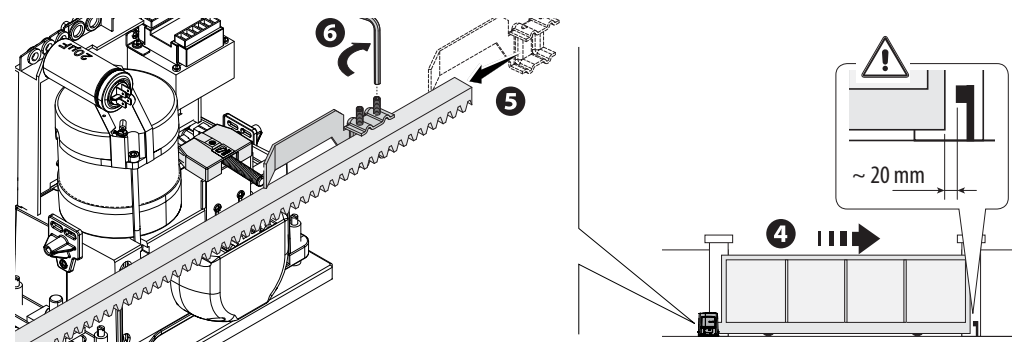

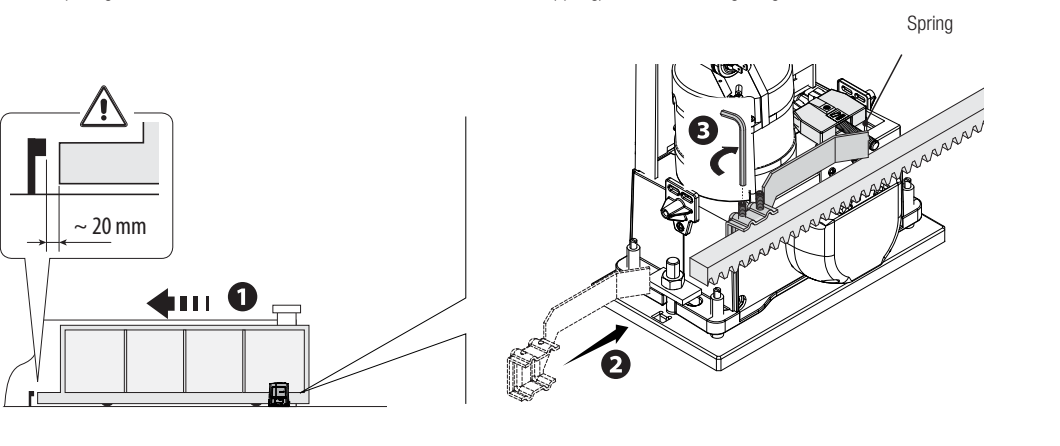

- Manuāli atveriet vārtus. Pārvietojiet atvēršanas gala slēdža izciļņa slēdzi pa zobstieni līdz mikro slēdža atsperes aktivizēšanai un nostipriniet to.
- Tādā pašā veidā noregulējiet aizvēršanas gala slēdža izciļņa slēdzi. Saskaņā ar izmēru shēmu pirms stingrā mehāniskā atdura atstājiet aptuveni 20 mm. Pārbaudiet abus kustības virzienus un no jauna nobloķējiet piedziņu.

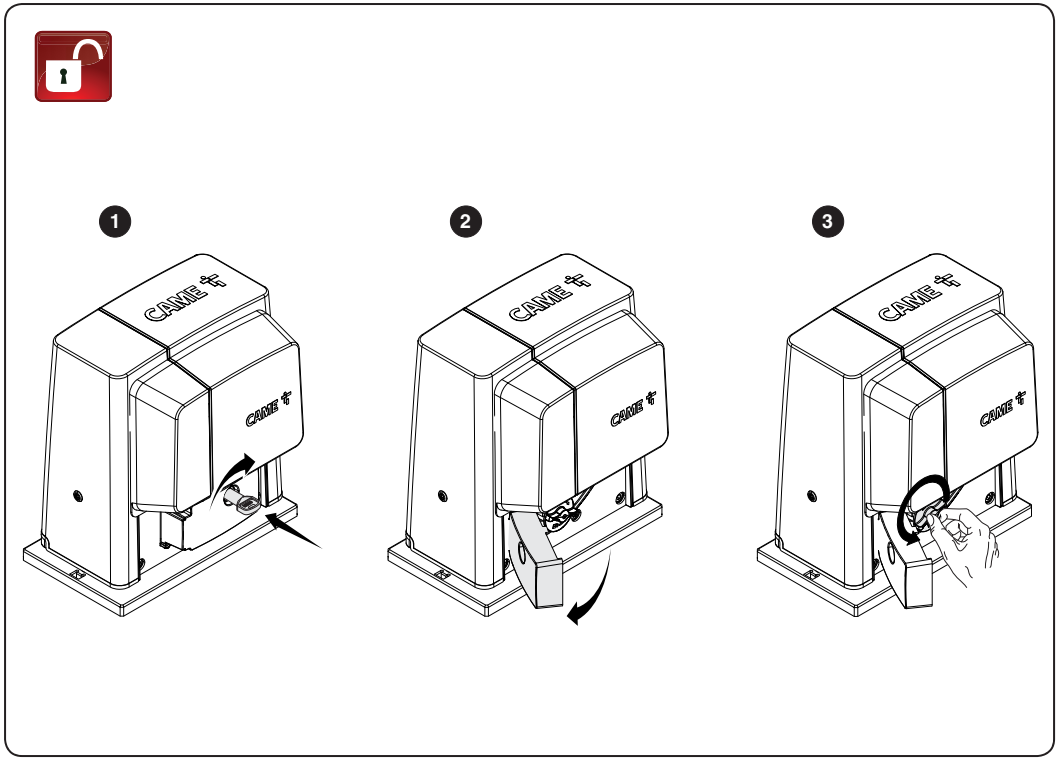

Manuāla atbloķēšana strāvas padeves pārtraukuma gadījumā
- Atvienojiet barošanu un nodrošiniet vārtu vērtni pret patvaļīgu kustību.
- Atveriet slēdzenes vāciņu, ievietojiet atslēgu un atslēdziet atbloķēšanas vāciņu.
- Atveriet vāciņu un pagrieziet atbloķēšanas vadības elementu atvērtajā nodalījumā atbilstoši attēlā norādītajai bultiņai. Pēc tam vārtus var pārvietot manuāli.

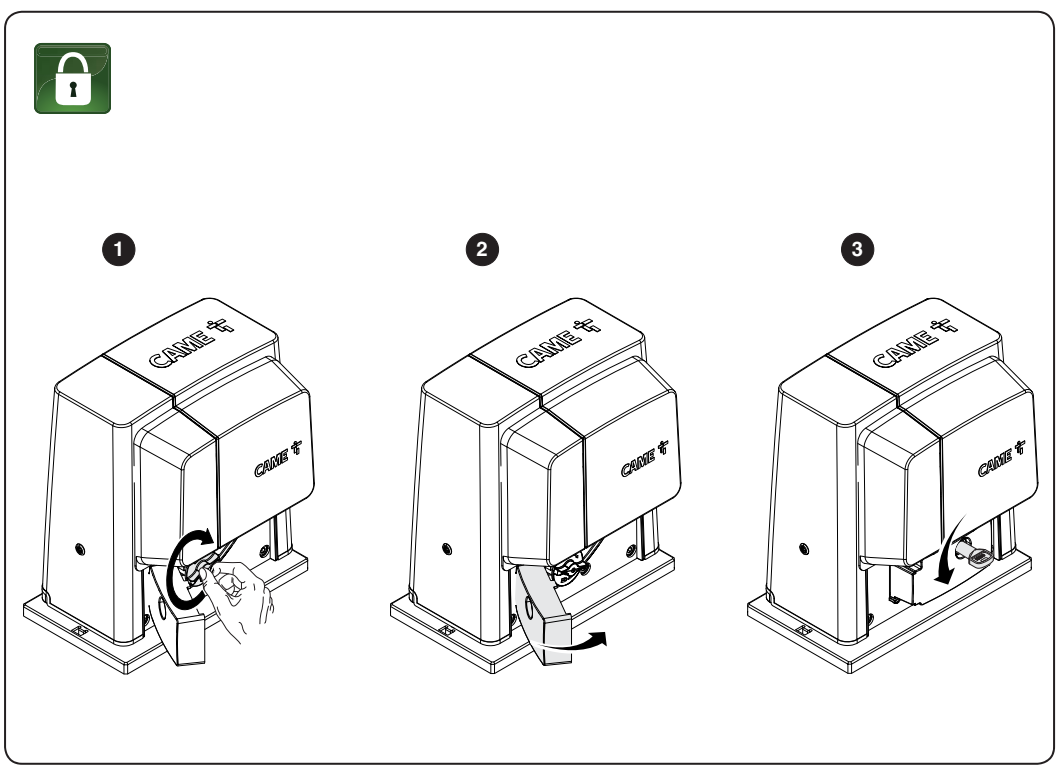

- Lai atjaunotu sākotnējo stāvokli, pagrieziet vadības elementu atpakaļ atbilstoši attēlā redzamajam bloķēšanas virzienam, aizveriet vāciņu, aizslēdziet to ar atslēgu un aizveriet slēdzenes pārsegu.
- Pirms barošanas atjaunošanas pārbaudiet, vai piedziņa ir nofiksēta. Atvērts vāciņš var izraisīt kļūdu E8.

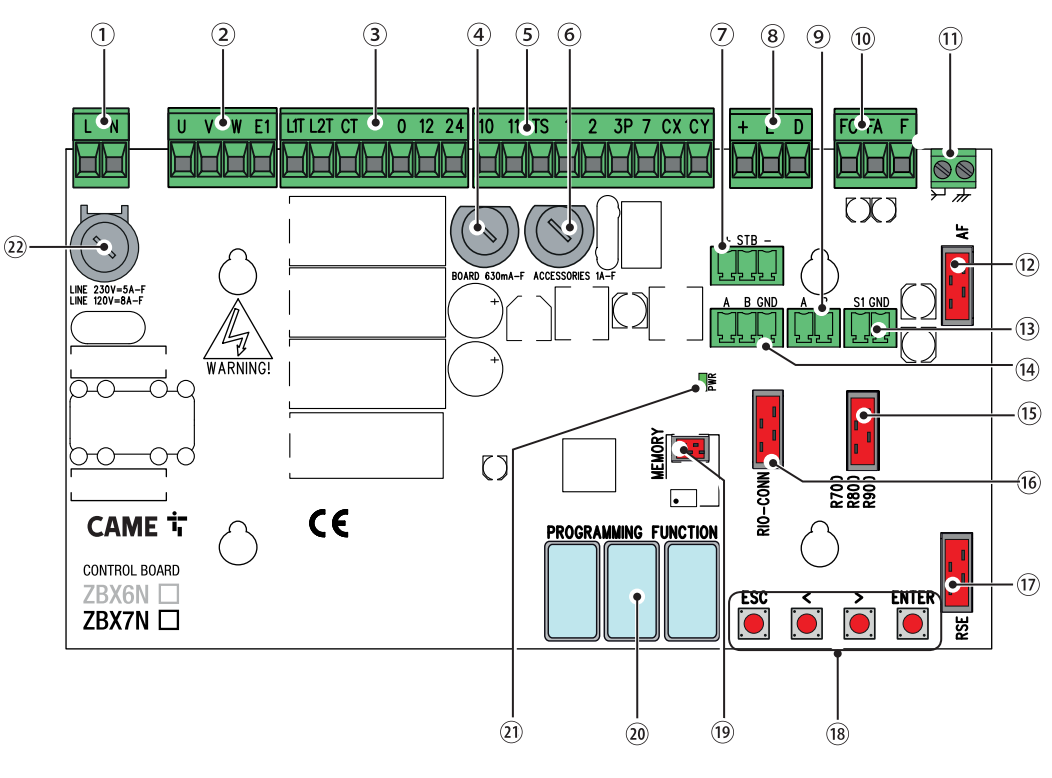

ZBX7N plates orientācija un spailes
Attēlā plate ir orientēta tā, ka spaiļu bloki atrodas augšpusē, bet pogas ESC / < / > / ENTER apakšējā labajā stūrī. Displejs atrodas apakšdaļā; PWR norāda uz barošanas sprieguma esamību. Ar apļiem apzīmētie skaitļi norāda plates komponentus, nevis elektrisko spaiļu numurus.
| Pozīcija attēlā | Plates komponents |
|---|---|
| 1 / 2 / 3 | Tīkla barošana / motors / transformators. |
| 4 / 6 / 22 | Plates / piederumu / tīkla drošinātājs. |
| 5 | Vadības un drošības ieejas. |
| 7 | RGP1: + / STB / −, enerģijas taupīšanas modulis; tas nav akumulatora ieeja. |
| 8 / 10 / 11 | Kodētājs / mehāniskie gala slēdži / antena. |
| 9 / 13 / 15 | Tastatūras / transpondera spailes; R700 vai R800 dekodera ligzda. |
| 12 | AF radio karte. |
| 14 / 17 | A/B/GND seriālās spailes / RSE ligzda. |
| 16 | RIO-CONN ligzda ierīcei RIOCN8WS. |
| 18 / 19 / 20 / 21 | Programmēšanas pogas / Memory Roll / displejs / PWR LED indikators. |

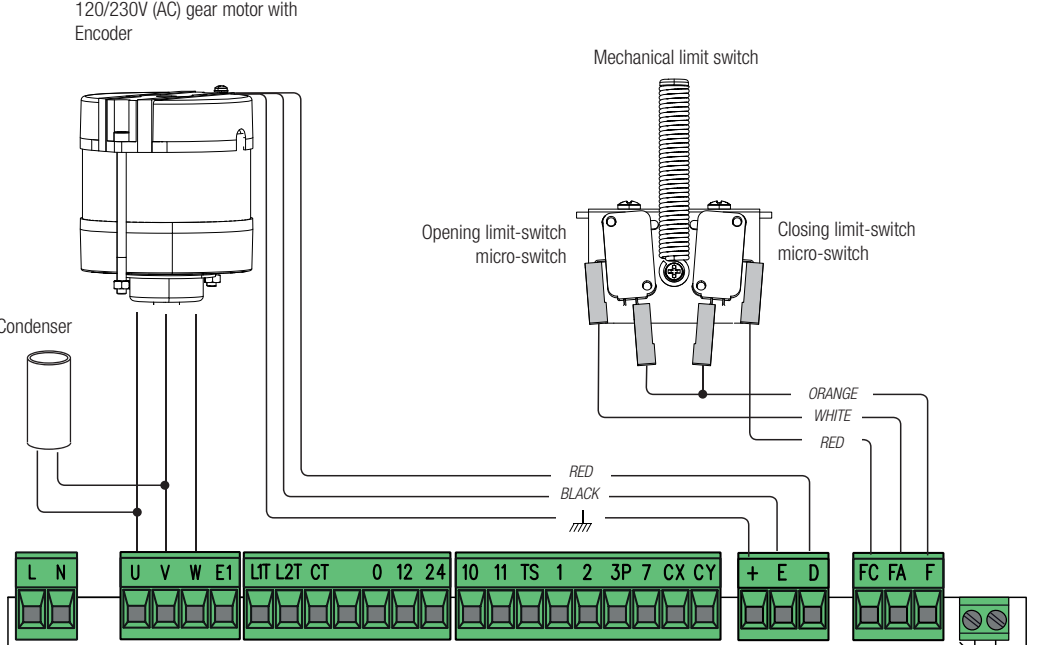

Barošana, motors un kodētājs
| Spailes | Pieslēgums un ierobežojums |
|---|---|
| L / N / PE | L = fāze, N = neitrālvads; 230 V AC, 50/60 Hz. PE aizsargvadu pieslēdziet marķētajam zemējuma punktam. Tas nav +/− pieslēgums. |
| U / V / W | Rūpnīcas motora vadi un kondensators; 230 V AC motors. Netiek izmantota līdzstrāvas polaritāte. Izvēloties virzienu, izmantojiet F54; nemainiet vadu savienojumus uz labu laimi. |
| + / E / D | Kodētājs – rūpnīcas pieslēgums: + = sarkanais vads, E = melnais vads, D = ekranējums, saskaņā ar sākotnējo attēlu. Atkārtoti pieslēdzot, ievērojiet marķējumus un sākotnējo vadu izvietojumu; nepiešķiriet E vai D citu funkciju, pamatojoties uz vada krāsu. Šīs spailes nav paredzētas fotoelementu barošanai; nepievienojiet tām ārēju barošanas avotu. |
| FC / FA / F | FC = aizvēršanas gala slēdzis; FA = atvēršanas gala slēdzis; F = kopējais vads. Rūpnīcas pieslēgumu nedrīkst sajaukt ar piederumu barošanu. |
| 10 / 11 | 24 V AC, ne vairāk kā 20 W piederumiem. Maiņspriegumam nav plusa un mīnusa. |
| TS | Testa izvads fotoelementiem; to izmanto ar F5 un konkrēto testa shēmu. Tas nav paredzēts kā pastāvīgs rezerves barošanas izvads. |

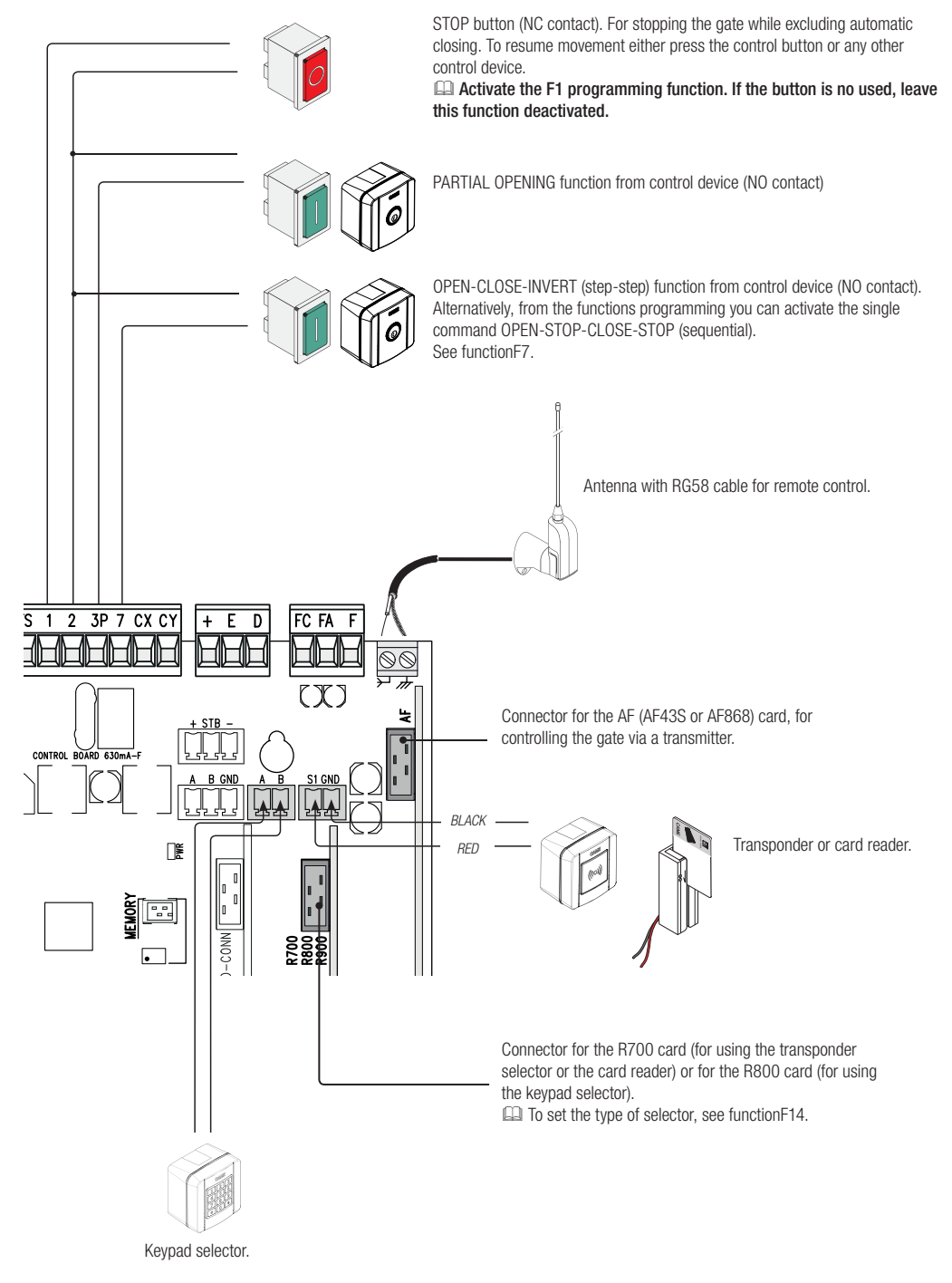

Pogas, STOP un drošības ieejas
| Ieeja | Kontakts / lietojums |
|---|---|
| 1–2 | STOP ar bezpotenciāla kontaktu NC, aktivizēt F1. Kontakta atvēršana aptur vārtus un izslēdz automātisku aizvēršanos; darbību var turpināt ar jaunu komandu. |
| 2–7 | Bezpotenciāla kontakts NO; komanda atbilstoši F7. Ja F6 = ON, tā ir aizvēršanas komanda ar noturētu kontaktu. |
| 2–3P | Bezpotenciāla kontakts NO; daļēja vai pilna atvēršana atbilstoši F8. Ja F6 = ON, tā ir atvēršanas komanda ar noturētu kontaktu. |
| 2–CX / 2–CY | Drošības kontakts NC, reakcija atbilstoši F2/F3. Kontaktam nav polaritātes; nepievienojiet tam ārēju spriegumu. |
| A / B – tastatūra | Kodu selektors ar R800 dekoderu; izvēlieties F14 = 1. |
| S1 / GND | Raiduztvērējs vai lasītājs ar R700; izvēlieties F14 = 0. Sākotnējā attēlā sarkanais vads pievienots S1, bet melnais — pie GND. |
| Antena | RG58: centrālo dzīslu pievienojiet antenas signāla ieejai, ekranējumu — spailei ar ekranējuma simbolu. |
NO nozīmē, ka miera stāvoklī kontakts ir atvērts, NC — ka tas ir aizvērts; kontakta kopējā spaile ir COM/C. Parastai komandai nepievienojiet 230 V tīkla spriegumu ieejām 2–7 vai 2–3P. Neizmantoto STOP atspējojiet ar F1; neizmantoto CX/CY — ar F2/F3. Nepieslēdziet drošības ierīci un pēc tam neatspējojiet to kā problēmas risinājumu.

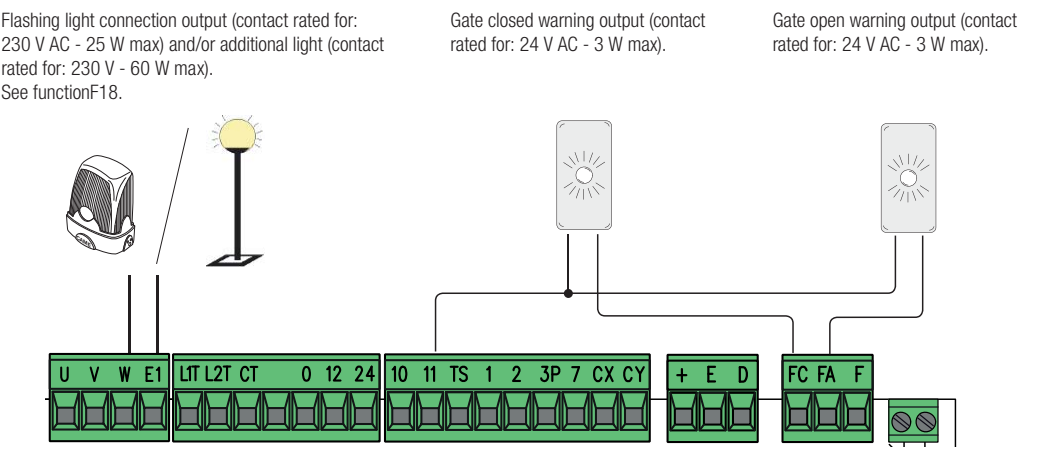

Bākuguns un stāvokļa indikācija
| Izeja | Spriegums / jauda / režīms |
|---|---|
| W–E1 | KLED230: 230 V AC, izejas jaudas ierobežojums 25 W, F18 = OFF. Cikla apgaismojumam 230 V AC, ne vairāk kā 60 W, F18 = 1 un aktivizēts F19. Maiņstrāva bez +/−; nepievienojiet šeit 24 V bākuguni. |
| 11–FA | Atvērtu vārtu indikācija: 24 V AC, ne vairāk kā 3 W, bez +/−. |
| 11–FC | Aizvērtu vārtu indikācija: 24 V AC, ne vairāk kā 3 W, bez +/−. |

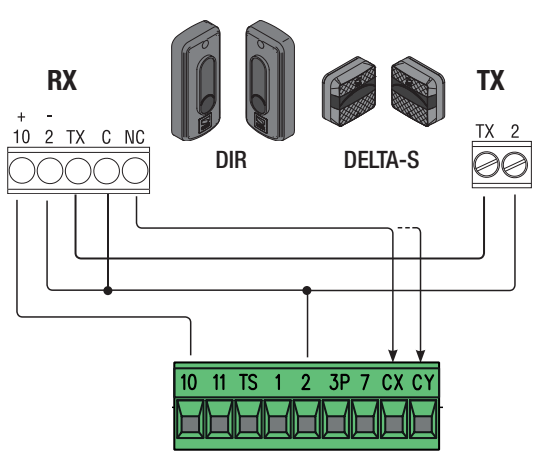

CAME DIR10 fotoelementi
DIR10 ir sinhronizēts raidītājs TX un uztvērējs RX ar 10 m darbības rādiusu. Šim pieslēgumam fotoelementos iestatiet 24 V; barošana ir 24 V AC. Pāra strāvas patēriņš ir 60 mA pie 24 V AC. Sākotnējā shēmā RX 10 un TX TX spailes apzīmētas ar +, bet spailes 2 — ar −; barojot no plates, tas ir maiņstrāva bez līdzstrāvas polaritātes. Ievērojiet konkrēto TX sinhronizācijas savienojumu, nevis tikai abu barošanas vadu pāri.
| DIR10 spaile | Parastais pieslēgums | Pieslēgums ar testu |
|---|---|---|
| RX 10 (marķējums +) | ZBX7N 10 | ZBX7N 10 |
| RX 2 (marķējums −) | ZBX7N 2 | ZBX7N 11 |
| RX TX ↔ TX TX (marķējums +) | Savienojiet TX starp RX un raidītāju | Tas pats savienojums |
| TX 2 (marķējums −) | ZBX7N 2 | ZBX7N TS |
| RX C – kopējais kontakts | ZBX7N 2 | ZBX7N 11 |
| RX NC – drošības kontakts | ZBX7N CX, vajadzības gadījumā CY | ZBX7N CX, vajadzības gadījumā CY |
| Funkcijas | F2 = C1 (pie CX), F5 = OFF | F2 = C1 (pie CX), F5 = 1 |
| Pie CY ieejas | F3 = izvēlētā reakcija | F3 = izvēlētā reakcija; F5 = 2 vai 4, ja tiek testēti gan CX, gan CY |
C1 režīmā kontakta atvēršana aizvēršanās laikā izraisa vārtu atvēršanu. C2 atvēršanas laikā izraisa aizvēršanu; C3 aptur kustību un pēc tam seko automātiska aizvēršanās; pieejams tikai tad, ja aktivizēts F19. C4 aptur kustību, un pēc šķēršļa novēršanas kustība atsākas. Izvēlieties reakciju atbilstoši aizsargājamajai zonai. Pēc pieslēgšanas pārbaudiet darbību, attiecīgās kustības laikā pārtraucot staru.

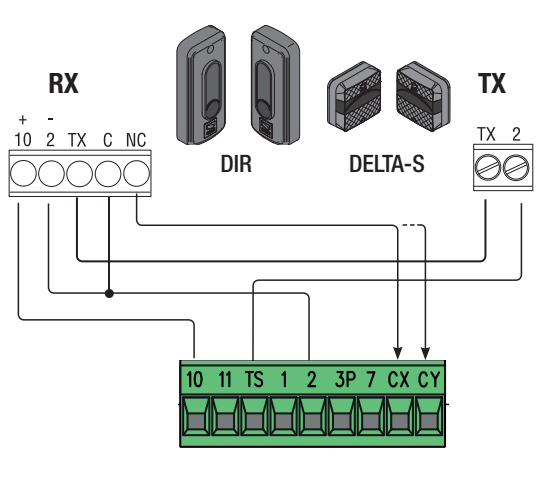

Tests nav tikai izvēlnes iestatījums. Vispirms pieslēdziet vadus atbilstoši testa shēmai un pēc tam aktivizējiet F5. Ja tests neizdodas, plate komandu neizpilda un parāda E4. DELTA ir citas spailes; neizmantojiet tai šo DIR10 spaiļu sarakstu.

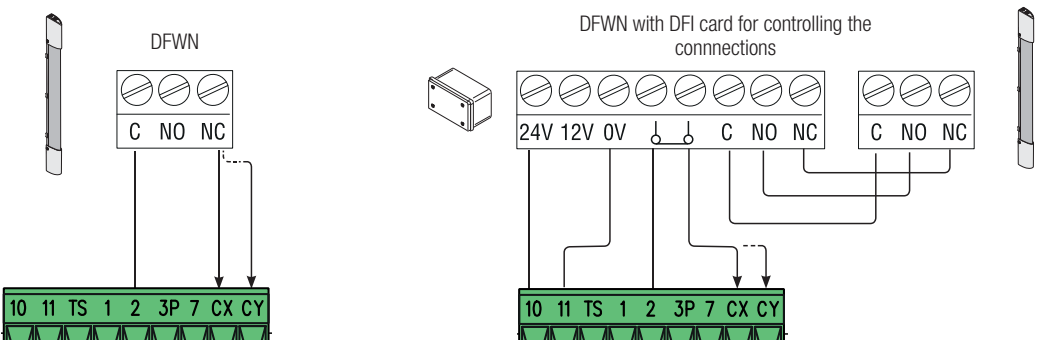

Drošības malas
Pievienojiet DFWN drošības malu ar bezsprieguma NC kontaktu starp 2 un CX/CY un izvēlieties C7 vai C8. DFI saskarnei izmantojiet tālāk norādīto atsevišķo barošanu un kontaktus; pati mala ar NC kontaktu šādi netiek barota. Izvēles r7/r8 ir paredzētas attiecīgajai 8,2 kΩ pretestības malai, nevis jebkuram kontaktam. Konkrētais tips, novietojums un iegūtais spēks jāpārbauda drošības testā.
| Sākotnējā DFI spaile | ZBX7N / drošības mala |
|---|---|
| 24V / 0V | DFI 24V → ZBX7N 10, DFI 0V → ZBX7N 11. Šajā shēmā barošana ir 24 V AC, bez līdzstrāvas polaritātes +/−; 12V spaile paliek brīva. 10–11 izejas kopējā jaudas robeža piederumiem ir 20 W. |
| Spaiļu pāris ar kontakta simbolu | Sākotnējā attēlā uzreiz pa labi no 0V: kreisā → ZBX7N 2, labā → CX vai CY. Bezsprieguma drošības kontaktam nav polaritātes; reakciju iestatiet, izmantojot F2/F3. |
| C / NO / NC | Savienojiet DFI spailes ar tādiem pašiem apzīmējumiem ar DFWN malas C / NO / NC spailēm, kā parādīts attēlā. Nejauciet tās ar atsevišķo izejas kontakta spaiļu pāri, kas paredzēts savienošanai ar plati. |
Pirmā palaišana
- Pārbaudiet mehāniskos atdurus, gala slēdžu iestatījumus, vai piedziņa ir pareizi nobloķēta, kabeļu izolāciju un drošības ierīču pieslēgumu.
- Ieslēdziet barošanu; pārbaudiet LED PWR un displeja darbību. A1 pārbaudiet 1 = BX704AGS.
- Iestatiet F54 atbilstoši faktiskajam pārvietošanās virzienam un F1 atbilstoši pieslēgtajai STOP pogai. Konfigurējiet CX/CY un, ja nepieciešams, F5 testu. Mācīšanās laikā atstājiet F11 = ON.
- Veiciet A3 – gājiena apguve.
- Iestatiet tikai nepieciešamās darbības funkcijas, pievienojiet tālvadības pultis un pārbaudiet pilnu gājienu, daļēju atvēršanu, STOP, fotocelulas, drošības malas un bākuguni.
Pirmais parastais manevrs pēc barošanas ieslēgšanas ir atvēršana. Šajā posmā nogaidiet, līdz vārti pilnībā atveras; aizvēršana nav pieejama. A3 kalibrācijai ir atsevišķa secība, kas norādīta tālāk. Ja rodas neparasts troksnis, vibrācija vai nepareizs kustības virziens, nekavējoties nospiediet ESC/STOP un novērsiet cēloni.

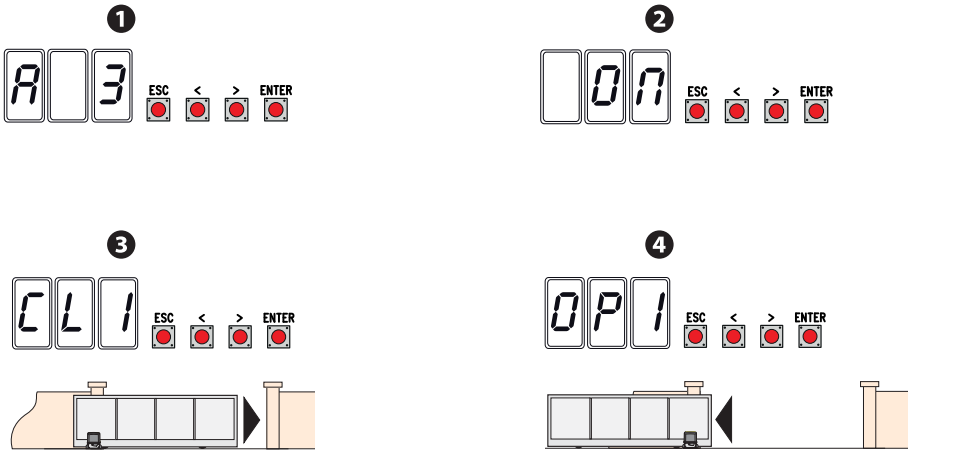

A3 – automātiska gājiena apguve
Priekšnosacījumi: F11 = ON, pareizi A1 un F54 iestatījumi, noregulēti gala slēdži, abi nekustīgie mehāniskie atduri un vārtu vērtne aptuveni gājiena vidū. Pēc pārvietošanas ar roku no jauna nobloķējiet piedziņu. Nodrošiniet brīvu vietu visā gājiena garumā.
Kalibrēšanas laikā drošības ierīces ir deaktivizētas. Tehniķim tieši jāuzrauga visa kustība un jānovērš cilvēku iekļūšana vārtu zonā.
- Turiet nospiestu ENTER vismaz 1 s, ar bulttaustiņiem izvēlieties A3 un apstipriniet, nospiežot ENTER.
- Izvēlieties ON un apstipriniet ar ENTER.
- Vārti vispirms aizveras līdz gala pozīcijai; displejā redzams CL1.
- Pēc tam tie atveras līdz gala pozīcijai; displejā redzams OP1. Neatrodieties kustības ceļā.
- Pēc pabeigšanas pārbaudiet pilnu ciklu, apturēšanu un katras drošības ierīces izvēlēto reakciju. Ja parādās E1 vai E2, novērsiet cēloni saskaņā ar diagnostiku un atkārtojiet kalibrēšanu tikai pēc problēmas novēršanas.

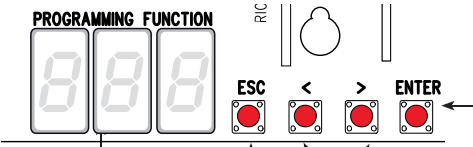

Programmēšana, izmantojot displeju
Iestatiet, kad piedziņa ir apturēta. Turiet nospiestu ENTER vismaz 1 sekundi, ar bulttaustiņiem </> izvēlieties funkciju; ar ENTER atveriet tās vērtību. Mainiet vērtību ar bulttaustiņiem un apstipriniet un saglabājiet to, nospiežot ENTER. ESC atceļ neapstiprinātas izmaiņas un iziet no izvēlnes; izvēlne aizveras arī pēc 10 sekunžu dīkstāves. Neuzskatiet neapstiprinātas izmaiņas par saglabātām.
Ārpus izvēlnes bulttaustiņi tiek izmantoti kustības pārbaudei, bet ESC – apturēšanai. Programmēšanas vērtības un apstiprinājumu skatiet displejā. LED PWR norāda, ka ir pieejama barošana.
F funkcijas – pilni iestatījumi
Treknrakstā norādītas rūpnīcas vērtības attiecīgajai ZBX7N versijai. Funkcijas pieejamība ir atkarīga no pieslēgtās plates, aktivizētā kodētāja un saistītajām funkcijām. Pirms izmaiņu veikšanas pierakstiet sākotnējos iestatījumus. Neiestatiet F34/F35 jutību un palaišanas griezes momentu atbilstoši maksimālajai vārtu masai; pēc regulēšanas pārbaudiet spēkus un aizsardzību.
Lietotāji un sistēma U / A / H

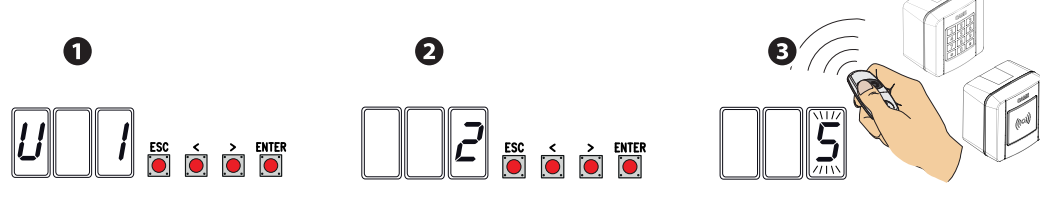

Tālvadības pulšu saglabāšana
ZBX7N ar radio karti AF43S 433,92 MHz atbalsta līdz 250 lietotājiem. TOP44RBN darbojas ar Rolling Code 433,92 MHz frekvencē. U4 izvēlnē jābūt iespējotai attiecīgajai kodēšanai; neuzskatiet jebkuru tālvadības pulti ar tādu pašu frekvenci par saderīgu.
AF karti ievietojiet vai izņemiet tikai tad, kad barošana ir atvienota. Ja U4 = 1, ir atļauti visi atbalstītie kodi; U4 = 2 ierobežo uztveršanu līdz Rolling Code. Pirms U4 izvēles apstiprināšanas ņemiet vērā, ka radio atmiņa tiks dzēsta: šajā vecākajā versijā, izvēloties kodēšanu, saglabātās tālvadības pultis tiek automātiski dzēstas. Vispirms pierakstiet lietotājus un sagatavojieties tos reģistrēt no jauna; ar F8 sakritību vien nepietiek, lai pārbaudītu U4 darbību.
- Izvēlnē atlasiet U1 un nospiediet ENTER.
- Izvēlieties komandu: 1 = atvērt/aizvērt; 2 = atvērt–STOP–aizvērt–STOP; 3 = tikai atvērt; 4 = daļēja atvēršana.
- Apstipriniet ar ENTER. Displejā dažas sekundes mirgos brīvais lietotāja numurs no 1 līdz 250.
- Kamēr numurs mirgo, nosūtiet kodu, nospiežot vajadzīgo tālvadības pults pogu. Pierakstiet saglabāto pozīciju; pēc iziešanas no izvēlnes pārbaudiet komandu.
- Lai pievienotu citu funkciju vai lietotāju, atkārtojiet U1 darbības. Ja parādās kļūda E15, pārbaudiet karti, frekvenci un kodējumu.
Viena vai visu lietotāju dzēšana
Viens lietotājs: U2 → ENTER → ar bultiņām atlasiet saglabāto numuru → ENTER. Teksts CLr apstiprina dzēšanu. Visi lietotāji: U3 → ENTER → ON → ENTER. U3 nav parametru atiestatīšana A4 vai kalibrēšana A3.
Parametru atiestatīšana un atmiņas pārsūtīšana
A4 – rūpnīcas parametri
Pirms atiestatīšanas pierakstiet A1, F54, drošības ievadu iestatījumus, automātisko aizvēršanu un piekļuves datus. Atlasiet A4, apstipriniet ar ENTER, izvēlieties ON un vēlreiz apstipriniet ar ENTER. Pēc tam pārbaudiet visus nepieciešamos parametrus, kalibrēšanas statusu un drošības funkcijas. Neuzskatiet, ka A4 apstiprina visu radio lietotāju dzēšanu; to dzēšanai izmantojiet U3.
F50 / F51 – Memory Roll
- Atvienojiet barošanu un ievietojiet Memory Roll paredzētajā ligzdā.
- Pēc ieslēgšanas izvēlieties F50 = ON un apstipriniet ar ENTER; tiks saglabāti lietotāji un konfigurācija.
- Pirms kartes izņemšanas un ievietošanas otrā saderīgā platē vēlreiz atvienojiet barošanu.
- Mērķa platē izvēlieties F51 = ON un apstipriniet ar ENTER. Pārbaudiet pārsūtītos iestatījumus, ņemot vērā konkrēto piedziņu un instalāciju.
- Pēc pārsūtīšanas karti ieteicams izņemt, vienmēr vispirms atvienojot barošanu.

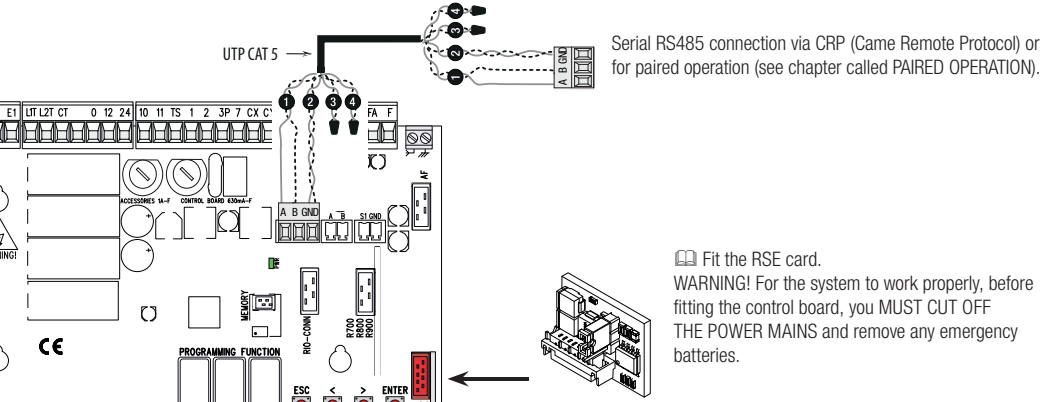

Divas piedziņas MASTER / SLAVE
Uz abu paneļu Ievietojiet RSE abu plašu ligzdās bez barošanas un savienojiet A–A, B–B un GND–GND, izmantojot UTP CAT5. Komandas un drošības ierīces pievienojiet MASTER. MASTER iestatiet F49 = 1, pareizo F54, F52 = ON un apstipriniet pārsūtīšanu; pēc tam palaidiet A3. Lietotājus saglabājiet MASTER. Savienotajā režīmā SLAVE programmēšanas pogas ir atspējotas.
Parasta komanda atvērt/aizvērt vai tikai atvērt vada abus vārtu spārnus; daļējas atvēršanas komanda atver tikai MASTER. Divu piedziņu savienošana pārī nepalielina viena vārtu spārna maksimālo svaru. Atsevišķai CRP saziņai izmantojiet atbilstošos F49/F56/F63 iestatījumus, nevis MASTER/SLAVE režīmu.

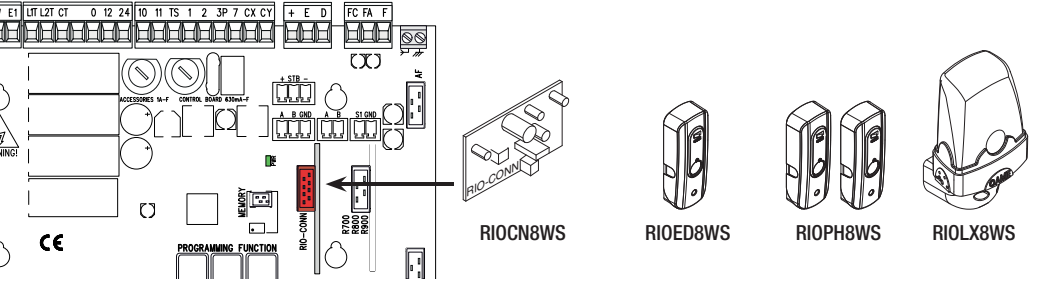

RIO bezvadu drošības ierīces
RIOCN8WS pievieno RIO-CONN bez barošanas. RIOED8WS drošības malas un RIOPH8WS fotoelementus iestatiet, izmantojot attiecīgos F65–F68 iestatījumus un atbilstoši to pieslēguma shēmai; RIOLX8WS ir paredzēts bezvadu signalizācijai. Bez konfigurācijas vadības plate var ziņot par E18, bet savienojuma kļūmes vai traucējumu gadījumā — par E17. Nejauciet RIO-CONN ar AF ligzdu tālvadības pultīm.
Diagnostika un kļūmju novēršana
| Displejs | Nozīme | Pārbaude / risinājums |
|---|---|---|
| E1 | Kalibrēšanas kļūda. | Pārbaudiet mehāniskos atdurus, gala slēdžus, brīvu kustību, A1 un F54; pēc tam atkārtojiet A3. |
| E2 | Kalibrēšana / kodētāja iestatīšana. | Vispirms pārbaudiet, vai veiksmīgi pabeigta A3 apmācība, un pārbaudiet F11. E2 pats par sevi nenozīmē E3 — kodētāja kļūmi. Ja ziņojums saglabājas pēc pareizas apmācības, pārbaudiet rūpnīcas kodētāja vadojumu un sazinieties ar servisu. |
| E3 | Kodētāja kļūme. | Atvienojiet barošanu un pārbaudiet savienotāju un vadus +/E/D; bojājumu gadījumā vērsieties servisā. Neatspējojiet aizsardzību, lai aizstātu remontu. |
| E4 | Drošības pārbaudes kļūda. | Salīdziniet faktisko TS pieslēgumu, barošanu un fotoelementu kontaktu ar F5 un F2/F3. |
| E7 | Nepietiekams darbības laiks. | Pārbaudiet pretestību visā kustības ceļā, gala pozīcijas un kalibrēšanu. Nepalieliniet spēku vārtiem, kas ķeras. |
| E8 | Atvērtas atbloķēšanas durtiņas. | Nobloķējiet mehānismu un aizveriet durtiņas; pārbaudiet to sensoru. |
| E9 | Šķērslis aizvēršanas laikā. | Novērsiet šķērsli; manuāli pārbaudiet vadotni/zobstieni un pēc tam F34/F35. |
| E10 | Šķērslis atvēršanas laikā. | Novērsiet šķērsli atvēršanas ceļā, pārbaudiet vadotni un gala slēdzi; pēc tam — jutību. |
| E11 | Sasniegts maksimālais noteikto šķēršļu skaits. | Pārbaudiet, vai visā kustības ceļā neatkārtojas pretestība vai šķērslis, un pārbaudiet kodētāju; pēc remonta veiciet pārbaudi. |
| E15 | Nesaderīgs tālvadības pults raidītājs. | Pārbaudiet AF karti, frekvenci un U4; nemēģiniet novērst kļūdu, atiestatot visu vadības plati. |
| E17 | Bezvadu sistēmas kļūda. | Pārbaudiet RIO saskarni, ierīces un traucējumus. Sistēma var bloķēt kustību. |
| E18 | Trūkst bezvadu sistēmas konfigurācijas. | Pārbaudiet RIOCN8WS un konfigurējiet atbilstošos F65–F68 iestatījumus un ierīces. |
Ja vārti nekustas vai neaizveras
Nekustas nevienā virzienā: pārbaudiet barošanu, piedziņas atbloķēšanu, durtiņas, STOP statusu un drošības kontaktus, tālvadības pults bateriju un to, vai nav iestrēgusi komanda. Atveras, bet neaizveras: pārbaudiet fotoelementu staru, to izlīdzinājumu, NC kontaktu un CX/CY konfigurāciju; neveidojiet pastāvīgu džemperi pāri pievienotai aizsargierīcei.
ZBX7N drošinātāji 230 V
| Drošinātājs | Vērtība / tips |
|---|---|
| LINE – elektrotīkls | 5 A-F, ātras darbības |
| BOARD – vadības plate | 630 mA-F, ātras darbības |
| ACCESSORIES – piederumi | 1 A-F, ātras darbības |
Pirms drošinātāju pārbaudes atvienojiet barošanu. Izmantojiet tādas pašas nominālvērtības ātras darbības drošinātāju; lielākas nominālvērtības drošinātājs vai atkārtota nomaiņa, nenovēršot īssavienojumu, nav remonts.
Apkope un spēka iestatīšana
Regulāri pārbaudiet kustības ceļa un zobstieņa tīrību, brīvu kustību, stiprinājumus, gala slēdžus, kabeļu bojājumus, atbloķēšanu un katras aizsargierīces darbību. Pirms tīrīšanas vai apkopes atvienojiet barošanu. Eļļojiet tikai mehāniskās detaļas, kurām tas nepieciešams; vadotne nedrīkst radīt papildu berzi.

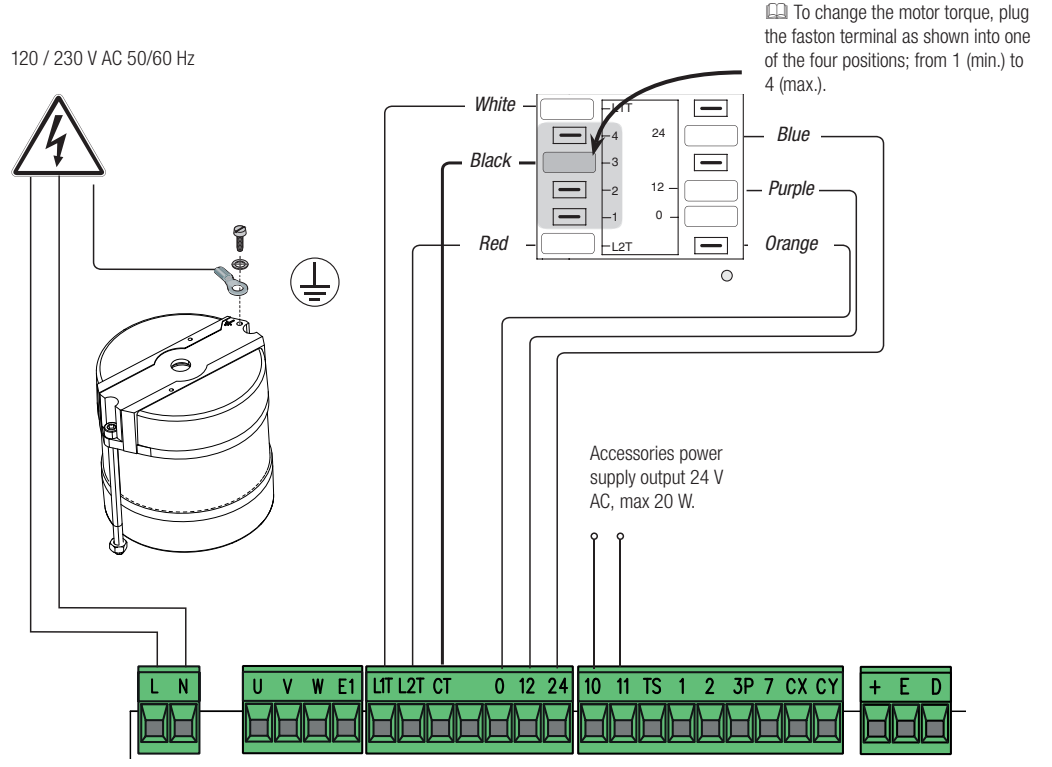

Motora griezes momentu regulē ar transformatora melno Faston spaili pozīcijās no 1 līdz 4: 1 ir minimums, 4 — maksimums. Spaili pārvieto tehniķis tikai tad, kad barošana ir atvienota, saskaņā ar sākotnējo attēlu. Kodētāja jutību iestata atsevišķi, izmantojot F34/F35; lielāks griezes moments vai mazāka jutība neaizstāj drošības malu pareizu novietojumu un spēku pārbaudi.
Servisa ierakstā jānorāda datums, manevru skaits A5, versija H1, veiktie remontdarbi un aizsargierīču pārbaudes rezultāts. Pēc darba pabeigšanas uzlieciet pārsegus tā, lai tie nesaspiestu kabeļus.

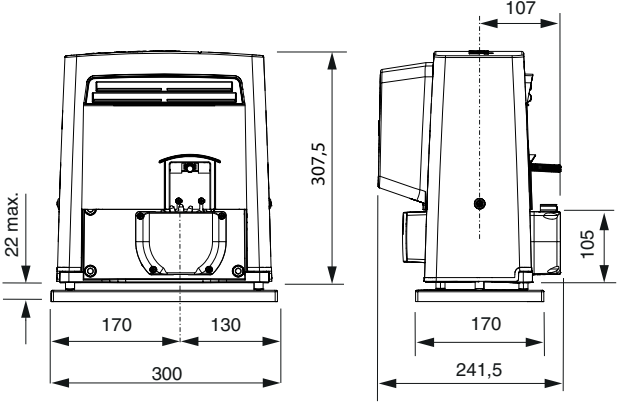

BX704AGS tehniskie parametri
Dati atbilst norādītajai piedziņas un vadības versijai. Pirms uzstādīšanas salīdziniet barošanas parametrus, motora marķējumu un vērtības ar tā datu plāksnīti.
| Parametrs | Vērtība |
|---|---|
| Maksimālais vārtu spārna svars | 400 kg |
| Maksimālais vārtu spārna garums | 14 m |
| Elektrotīkla barošana | 230 V AC, 50/60 Hz |
| Motora barošana | 230 V AC |
| Jauda | 420 W |
| Vilces spēks | 300 N |
| Kustības ātrums | 10 m/min |
| Aizsardzības klase | IP44 |
| Darba temperatūra | −20 līdz +55 °C |
| Cikli stundā | 17 pie atsauces vārtu vērtnes 4 m garuma / 20 °C |
| Secīgu ciklu skaits | 6 pie atsauces vārtu vērtnes 4 m garuma / 20 °C |
| Kondensators | 12 µF |
| Patēriņš gaidstāves režīmā | 2,6 W |
| Patēriņš ar Green Power moduli | 0,5 W; modulis nav parasts akumulatora rezerves barošanas avots |
| Motora termiskā aizsardzība | 150 °C |
| Elektriskās aizsardzības klase | I |
| Piedziņas mehānisma svars | 15 kg |
| Zobrats | 4. modulis |
| Gala slēdži | mehāniski |
| Vadības bloks | ZBX7N ar displeju un enkoderu |
Vēlos pasūtīt šo produktu. Kā rīkoties?
Izvēlieties sev ērtāko veidu:
- pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
- pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]
