Piedziņas komplekts bīdāmajiem vārtiem līdz 1500kg — NICE Thor TH1500
| Produkta pieejamība: | līdz 3 dienām | Preces standarta kārtībā nosūtām 3 dienu laikā. |
|---|
līdz 3 dienām
455,60 € ar PVN
| Svars |
|---|
| 13 kg |
Produkta apraksts Piedziņas komplekts bīdāmajiem vārtiem līdz 1500kg — NICE Thor TH1500
NICE THOR TH1500 ir elektromehāniska piedziņa bīdāmajiem vārtiem ar motoru 230 V AC, iebūvētu vadības bloku un radio uztvērēju. Tā ir paredzēta vārtiem, kuru svars nepārsniedz 1 500 kg un vārtu vērtnes garums nepārsniedz 12 m. Tai ir ventilējams motors un iebūvēts vadības bloks NICE ROA37. Mehāniskie gala slēdži nosaka atvērto un aizvērto stāvokli. Piedziņa ir neatgriezeniska; strāvas padeves pārtraukuma gadījumā to var atbloķēt ar atslēgu un vārtus pārvietot manuāli.
Kādiem vārtiem ir piemērota THOR TH1500 piedziņa
Vārtu svars, garums un ciklu skaits jāizvērtē kopā ar vārtu kustības pretestību, vēju, apledojumu un vadotņu stāvokli. Piedziņa neaizstāj šķību vai ķerošu vārtu remontu. Vārtu vērtnei visā kustības ceļā jāpārvietojas vienmērīgi, jāpaliek nekustīgai jebkurā pozīcijā, kā arī jābūt aprīkotai ar aizsardzību pret noskriešanu no sliedēm un stingriem mehāniskiem atduriem abos kustības virzienos. Vārtu vērtnes svars, garums un ciklu skaits jāizvērtē kopā ar vārtu kustības pretestību, vēju, apledojumu un vadotņu stāvokli.
| Vārtu vērtnes maksimālais svars | 1 500 kg. |
|---|---|
| Vārtu vērtnes maksimālais garums | 12 m. |
| Darbība | Ne vairāk kā 15 cikli stundā, ja vārtu vērtne ir 6 m gara, un ne vairāk kā 5 cikli bez pārtraukuma. Rādītāju 15 cikli stundā nedrīkst automātiski attiecināt uz 12 m garu vārtu vērtni. |
| Kustības pretestība | Tehniķis pārbauda nepieciešamo palaišanas un pastāvīgo spēku, ņemot vērā motora griezes momentu un zobratu; ražotājs iesaka vismaz 50 % rezervi. |
| Zobstienis | Modulis 4; atstarpe starp zobstieni un zobratu aptuveni 1–2 mm. |
Lielākas jaudas motora izvēle pati par sevi neaizstāj drošības elementus un spēka pārbaudi uz uzstādītiem vārtiem.
Komplektā iekļauts
| Komplektā ietilpst: | NICE-TH1500-D | |||
|---|---|---|---|---|
 |
1 × | NICE Thor TH1500 piedziņa | NICE-TH1500 | |
|
NICE Thor TH1500 piedziņa ar vadības bloku ROA37 ar iebūvētu uztvērēju, paredzēta vārtiem, kuru svars nepārsniedz 1500 kg un caurbrauktuves platums ir līdz 12 m |
||||
 |

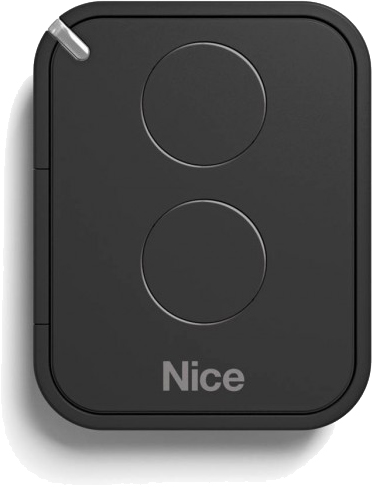

2 × | NICE Era FloR FLO2RE | NICE-FLO2RE | |
|
Divu pogu tālvadības pults vārtu automātiskai vadībai no attāluma. Ar to var vadīt divas ierīces vai dot vienai ierīcei divu veidu komandas. |
Detaļas | |||
 |
2 × | Atbloķēšanas atslēga | ||
|
Strāvas padeves pārtraukuma gadījumā to izmanto piedziņas zobrata atbloķēšanai, lai vārtus varētu manuāli pārvietot, stumjot vai velkot. |
||||
Kas vēl nepieciešams drošai darbībai
| Kas | Kāpēc | Tips |
|---|---|---|
| Fotobarjeras | Caurbrauktuves telpas uzraudzība; pieslēgums šeit. |
|
| Signāllampa | Kustības signalizācija; izeja 4–5 ir 230 V AC. |
|
| Tālvadība | Iebūvēts uztvērējs, tālvadības pulšu saglabāšana atmiņā. |
|
| STOP un drošības malas | Bīstamo vietu aizsardzība saskaņā ar projektu. |
|
| Zobrata sliede un atdurvji | Kustības pārnese un sliedes mehāniska fiksēšana. |
|
Piedziņas un zobrata sliedes montāža
Montāžu un elektroinstalācijas darbus veic kvalificēts speciālists. Pirms piedziņas atvēršanas atvienojiet barošanu un nodrošiniet, lai to nevarētu ieslēgt. Aizsargcaurules un kabeļu ievadus sagatavojiet tā, lai ūdens neiekļūtu motorā; pamatu nedrīkst applūdināt. Nodrošiniet piekļuvi vākam un atbloķēšanas mehānismam.
- Sagatavojiet pamatu un aizsargcaurules atbilstoši montāžas rasējumam. Pamatplāksnei jābūt horizontālai, paralēlai vārtu kustības virzienam un stingri nostiprinātai. Novietojumu nosakiet arī atbilstoši zobrata sliedes stiprināšanas veidam.
- Piedziņu uzstādiet tikai pēc tam, kad pamats ir sacietējis. Noregulējiet augstumu un nostipriniet piedziņu; vārtu vērtnes svars nedrīkst balstīties uz piedziņas zobratu.

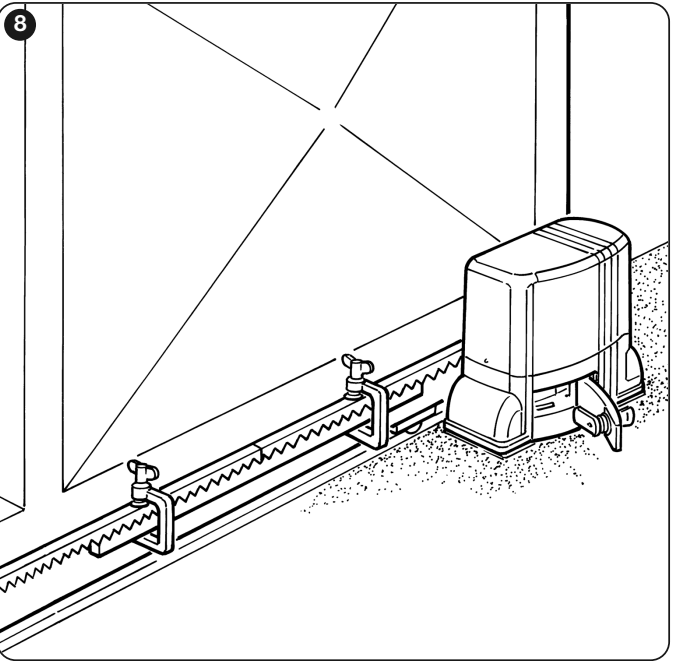

- Atbloķējiet reduktoru un uzstādiet zobrata sliedi, ar roku pārbīdot vārtu vērtni. Atsevišķajām daļām jāsavienojas taisnā līnijā bez augstuma pakāpiena.

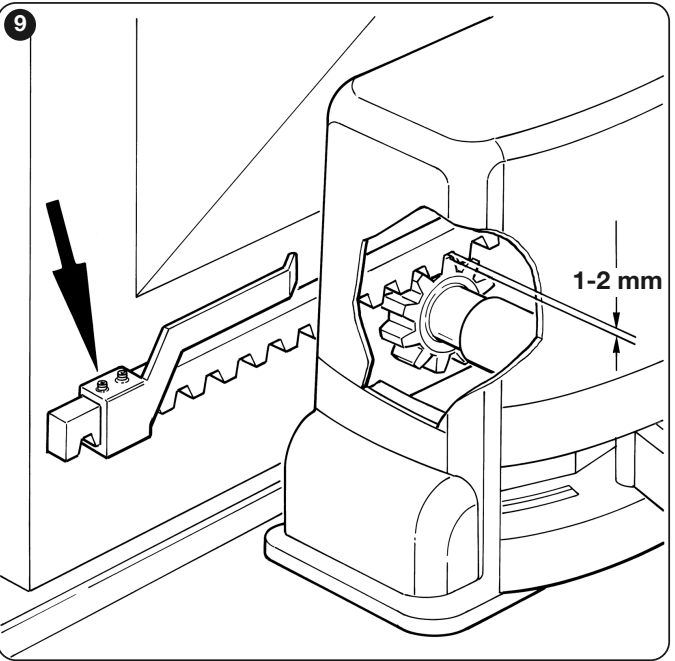

- Visā kustības ceļā saglabājiet aptuveni 1–2 mm spraugu starp zobrata sliedi un zobratu. Ar roku pārbaudiet visu kustības ceļu abos virzienos un pievelciet stiprinājumus.
Gala slēdžu iestatīšana
- Ar roku pārbīdiet atbloķētos vārtus atvēršanas virzienā un apturiet tos aptuveni 2–3 cm pirms fiksētā mehāniskā atdurvja.
- Bīdiet attiecīgo gala slēdža kronšteinu pa zobrata sliedi, līdz slēdzis nostrādā. Pēc tam pārbīdiet to tajā pašā virzienā vēl vismaz par 2 cm un nostipriniet.
- Tādā pašā veidā iestatiet aizvēršanas pozīciju. Kronšteinam droši jāiedarbojas uz sviru, nesaduroties ar piedziņas korpusu.
- Nobloķējiet reduktoru, lēni pārbaudiet abus virzienus un pārliecinieties, ka vārti apstājas vajadzīgajā vietā un iedegas pareizais LED indikators FCA/FCC. Vārtu vērtne kustības laikā nedrīkst atsisties pret fiksētajiem atdurvjiem.
Manuāla atbloķēšana elektroapgādes pārtraukuma gadījumā
Vārtiem jābūt nekustīgiem. Atvienojiet elektrību un nodrošiniet vārtu vērtni pret patvaļīgu kustību, jo īpaši slīpumā vai vējā. Neveiciet darbības ar kustībā esošiem vārtiem un nelieciet rokas zobrata zobos.

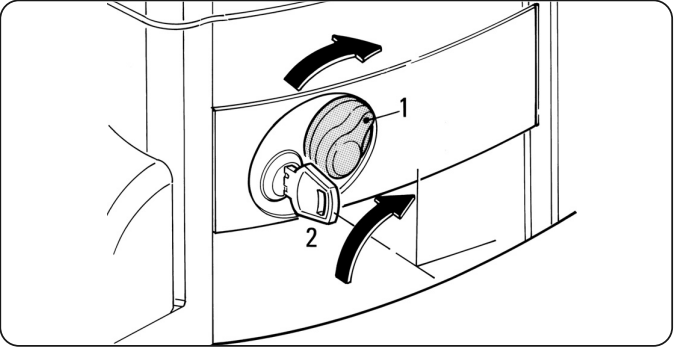

- Pagrieziet slēdzenes vāciņu un ievietojiet atslēgu.

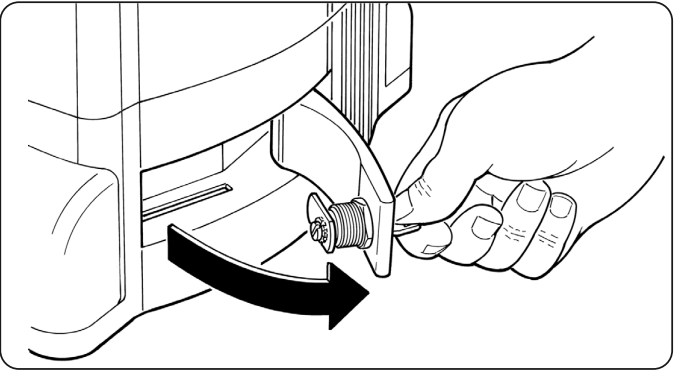

- Pagrieziet atslēgu par 90° pulksteņrādītāja kustības virzienā un pavelciet rokturi uz sevi. Vārtu vērtni var pārvietot ar roku.
- Lai nofiksētu, aizveriet rokturi, pagrieziet atslēgu pretējā virzienā un nedaudz pabīdiet vārtus ar roku, līdz reduktors mehāniski nofiksējas. Izņemiet atslēgu un noglabājiet to.
Elektroinstalācija
| Savienojums | Kabelis saskaņā ar instrukciju | Maks. garums |
|---|---|---|
| Barošana | 3 × 1,5 mm² | 30 m |
| Signāllampa | 2 × 0,5 mm² | 30 m |
| Antena | RG58 koaksiālais kabelis | 20 m, ieteicamais garums – mazāk par 5 m |
| Fotocelulas TX / RX | 2 × 0,5 mm² / 4 × 0,25 mm² | 30 m / 30 m |
| Atslēgas slēdzis | 4 × 0,25 mm² | 30 m |
Ja barošanas kabelis ir garāks par 30 m, speciālistam jāizvēlas lielāks šķērsgriezums, piemēram, 3 × 2,5 mm², un pie piedziņas jāierīko aizsargzemējums. Kabeļu šķērsgriezumi un veidi jāpārbauda atbilstoši konkrētajam maršrutam, aizsardzībai un videi; spēka un vadības vadus izvietojiet atsevišķi.

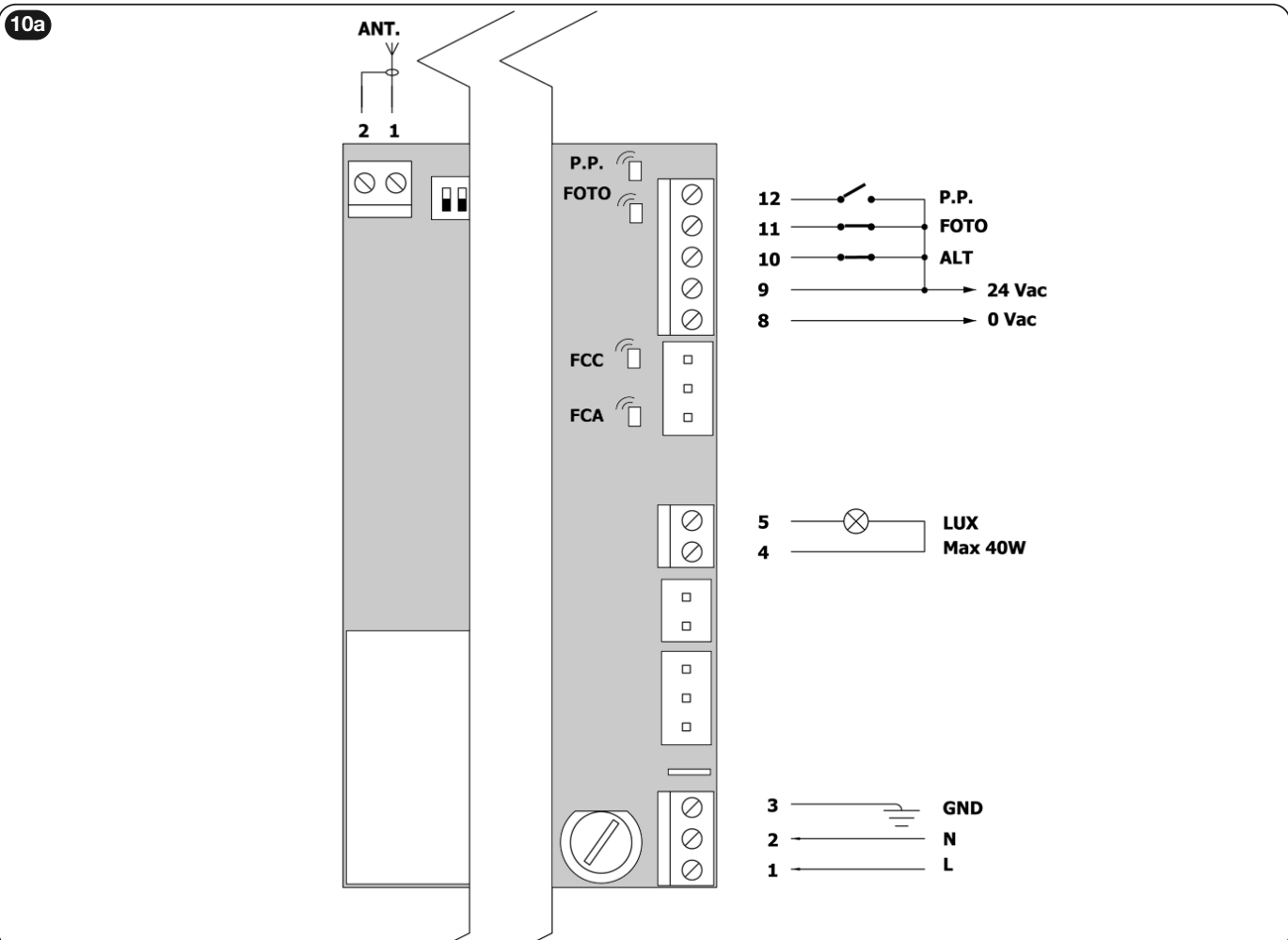

Vadība, spailes un polaritāte
Iebūvētajai ROA37 ir 10 DIP slēdži, regulatori TL/TP/F un uztvērēja poga. 12. spaile ir P.P. komanda. (secīga vadība); šī ieeja nav paredzēta kā Fototest barošanas izeja.
| Spaile | Funkcija un savienojums |
|---|---|
| 1 / 2 / 3 – elektrotīkls | 1 = L, 2 = N, 3 = PE (GND aizsargzemējums). Barošana 230 V AC, 50 Hz. |
| 4–5 – signāllampa | 230 V AC, maks. 40 W. Izmantojiet ELAC, nevis zemsprieguma ELDC. |
| 8–9 – piederumi | 8 = 0 V AC, 9 = 24 V AC, pielaide ±25 %, kopā maks. 150 mA. Tas ir maiņspriegums, tāpēc šeit nav noteikta plusa un mīnusa pola. |
| 9 COMMON | Vadības un drošības ieeju kopējais kontakts; tas nav aizsargzemējums PE. |
| 9–10 ALT | Bezpotenciāla NC apstādināšanas kontakts ar īslaicīgu kustības maiņu. |
| 9–11 FOTO | Fotocelulu bezpotenciāla NC kontakts. |
| 9–12 P.P. / SS | Bezpotenciāla NO komanda: atvērt – apturēt – aizvērt – apturēt. |
| Atsevišķa ANT. 1–2 | 1 = antenas koaksiālā kabeļa centrālais vads, 2 = ekranējums. Antenas savienotāja numuri 1–2 nav elektrotīkla spailes 1–2. |

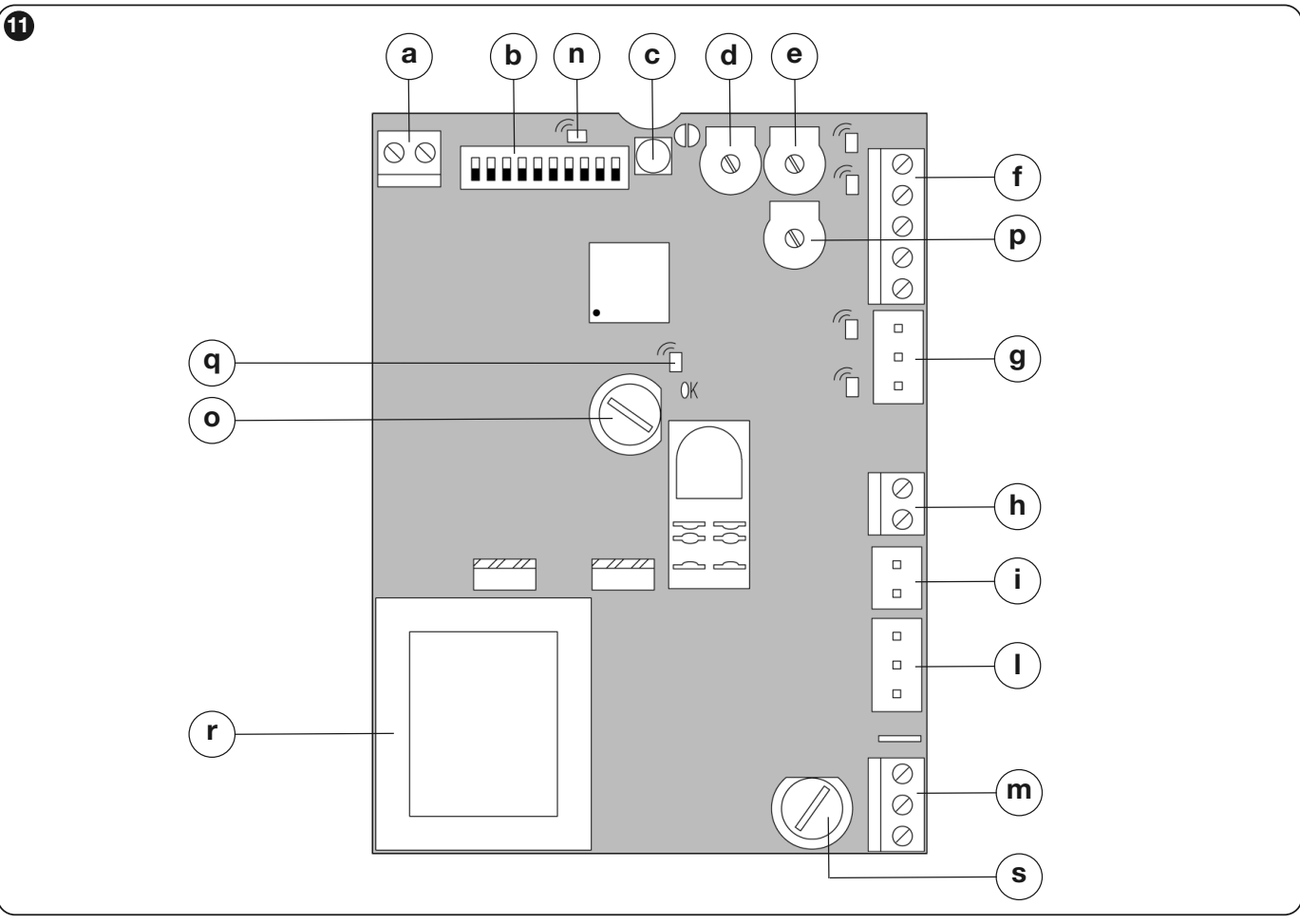

Plates apzīmējumi: a antena; b DIP; c radio poga; d TL; e TP; f vadības ieejas un izejas; g gala slēdži; h signāllampiņa; i kondensators; l motors; m tīkls; n radio LED; o zemsprieguma drošinātājs; p spēks F; q LED OK; r transformators; s tīkla drošinātājs. Drošinātājus drīkst nomainīt tikai tad, kad barošana ir atvienota, un pret tāda paša tipa un nomināla drošinātājiem, kādi norādīti uz uzstādītās plates.
Neizmantotās NC ieejas ALT un FOTO saskaņā ar shēmu savieno ar kopējo 9. spaili; neizmantoto NO ieeju atstāj brīvu. Vairākus NC kontaktus savieno virknē, bet vairākus NO kontaktus — paralēli. Pārvienojums nedrīkst aizstāt nepieciešamo drošības elementu ekspluatācijā esošiem vārtiem.
NICE EPM fotoelementu pieslēgšana
| Pieslēgums | Spailes |
|---|---|
| TX un RX barošana | EPM 1 → ROA37 9 (24 V AC), EPM 2 → ROA37 8 (0 V AC). Maiņstrāvas gadījumā nav noteikta +/− polaritāte. |
| RX drošības kontakts | EPM 4 COM → ROA37 9; EPM 5 NC → ROA37 11 FOTO. Šim nolūkam neizmantojiet RX spaili 3 NO. |
Šajā pieslēgumā ROA37 nav atsevišķas Fototest izejas. Ja tiek izmantoti vairāki pāri, savienojiet drošības NC kontaktus virknē un aprēķiniet strāvas patēriņu; viens EPM pāris var patērēt līdz 55 mA. Ja pastāv savstarpēju traucējumu risks, EPM instrukcija ļauj maiņstrāvas barošanas gadījumā veikt sinhronizāciju: mainīt SYNC džempera iestatījumu abos TX un apgriezt viena pāra barošanas polaritāti. Šo pārveidojumu veic tehniķis atbilstoši konkrētajam izvietojumam.
TX un RX jāatrodas precīzi viens otram pretī. Ja attālums pārsniedz 10 m, saskaņā ar EPM instrukciju RX jāiestata džemperis +10m. EPM parastais darbības attālums ir 15 m; migla, lietus un putekļi to var samazināt. Fotoelementi aizsargā caurbrauktuvi, nevis visas vārtu saspiešanas vai nogriešanas vietas.
Pirmā iedarbināšana un kustības virziena pārbaude
Pirms barošanas pieslēgšanas jābūt uzstādītiem mehāniskajiem atduriem un gala kronšteiniem, izveidotam aizsargzemējumam un pieslēgtām drošības ieejām. Ja vārtu vērtnē ir iebūvētas durtiņas, to atvēršanai jābloķē automātiskā kustība.
- Atbloķējiet motoru, manuāli novietojiet vārtu vērtni aptuveni sliedes vidū un no jauna nofiksējiet piedziņu.
- Pēc ieslēgšanas LED OK jāmirgo aptuveni reizi sekundē. Ja ceļš ir brīvs un vārti neatrodas gala pozīcijās, PHOTO/FOTO, FCA un FCC indikatoriem jādeg; NO vadības ieejas indikators bez komandas nedeg. Vārtiem nevajadzētu sākt kustēties pašiem.
- Pārbaudiet ar gala slēdža sviru, vai nodziest pareizais FCA vai FCC LED indikators. Kļūmes gadījumā atvienojiet barošanu un pārbaudiet savienotājus, drošības elementus un drošinātājus.
- Pēc iestatīšanas pabeigšanas ar īsu SbS/P.P. komandu pārbaudiet, vai pirmā kustība pēc ieslēgšanas ir atvēršanās. Apturiet vārtus, ja tie kustas pretējā virzienā. Pretējs kustības virziens var mainīt arī drošības ierīču darbību.
Ja sākotnējais kustības virziens ir pretējs
Atvienojiet elektrotīklu un pārliecinieties, ka sprieguma nav. Saskaņā ar sākotnējo attēlu pagrieziet motora savienotāju un gala slēdžu savienotāju par 180°. Ieslēdziet barošanu un atkārtojiet atvēršanās pārbaudi, sākot no sliedes vidus. Nemainiet kustības virzienu, samainot vietām drošības ieejas vai palielinot spēku.
TH1500/ROA37 darbības laiku un funkcijas iestata ar trimmeriem un DIP slēdžiem.
Uzstādīto vārtu pārbaudes
- Pārbaudiet pilnu atvēršanos un aizvēršanos, pareizu apstāšanos pirms mehāniskajiem atduriem un vienmērīgu kustību.
- Pārbaudiet katru drošības elementu atsevišķi. Pārtrauciet fotoelementu staru pie TX, pie RX un starp tiem; pārbaudiet, vai vārti apstājas vai maina kustības virzienu, kā paredzēts.
- Tehniķis izmēra uzstādīto vārtu spēku un iestata zemāko spēka līmeni, kas nodrošina drošu kustību. Fotoelementi un F iestatījums neaizstāj visu riska vietu novērtēšanu.
- Tikai pēc sekmīgām pārbaudēm nododiet lietotājam instrukciju, atslēgas, norādījumus par manuālo vadību un apkopes plānu.
DIP slēdžu un trimmeru iestatījumi
Iestatījumus drīkst mainīt tehniķis, kad vārti ir nekustīgi. Pirms izmaiņām pieslēgumos atvienojiet barošanu. Pēc režīma, laika vai spēka maiņas vēlreiz pārbaudiet pilnu atvēršanos, aizvēršanos un drošības elementus.
| DIP 1 | DIP 2 | Režīms |
|---|---|---|
| OFF | OFF | Manuālais — kustība notiek tikai tad, kamēr komanda tiek turēta nospiesta. |
| ON | OFF | Pusautomātiskais — visa kustība notiek pēc īsas komandas. |
| OFF | ON | Automātiskais — pēc atvēršanās un pauzes seko aizvēršanās. |
| ON | ON | Automātiskais + vienmēr aizvērt — pēc barošanas atjaunošanas var sākties aizvēršanās, pirms tam 5 s mirgojot brīdinājuma signālam. |
|
DIP |
Funkcija | Darbība |
|---|---|---|
| 3 ON | Kondominija režīms | Atvēršanās laikā nākamā soli-pa-solim komanda tiek ignorēta; aizvēršanās laikā tā maina kustības virzienu. Manuālajā režīmā nedarbojas. |
| 4 ON | Iepriekšēja brīdināšana ar mirgošanu | 5 s pirms kustības; manuālajā režīmā — 2 s. |
| 5 ON | Aizvēršanās pēc fotoelementu aktivizācijas | Automātiskajā režīmā: pēc caurbrauktuves atbrīvošanas aizvēršanās sākas pēc 5 s. Pusautomātiskajā režīmā: FOTO aktivizēšana aizvēršanās laikā ieslēdz automātisku aizvēršanos pēc iestatītās pauzes. |
| 6 ON | FOTO arī atvēršanās laikā | Stara pārtraukšana aptur arī atvēršanos; pusautomātiskajā/automātiskajā režīmā kustība atsākas pēc stara atbrīvošanas. |
| 7 ON | Vienmērīga kustības uzsākšana | Samazina rāvienu kustības uzsākšanas brīdī. |
| 8 ON | Palēnināšana | Iestatot TL, jāņem vērā, ka palēnināšana sākas aptuveni 50–70 cm pirms gala slēdža. Samazinās arī motora griezes moments; lielas pretestības gadījumā vārti var apstāties. |
| 9 ON | Bremze | Bremzēšana kustības beigās: sākumā viegla, pēc tam intensīvāka. |
| 10 | Neizmantots | Šajā versijā funkcijas nav. |
| Trimmeris | Ko iestata | Kā pārbaudīt |
|---|---|---|
| TL | Maksimālais atvēršanas/aizvēršanas laiks. Diapazons atbilstoši instrukcijai: aptuveni no 2,5 līdz vairāk nekā 40 s; ar TLM pagarinājumu — aptuveni no 40 līdz vairāk nekā 80 s. | Pusautomātiskajā režīmā veiciet pilnu atvēršanas un aizvēršanas ciklu. Atstājiet 2–3 s rezervi. Ja diapazons nav pietiekams, izmantojiet TLM pagarinājumu atbilstoši vadības platei. Ja tiek izmantota palēnināšana, iestatiet laiku, ņemot vērā arī tās sākumu. |
| TP | Pauzes laiks pirms automātiskas aizvēršanas. Aptuveni no 5 līdz vairāk nekā 80 s. | Ieslēdziet automātisko režīmu, pilnībā atveriet vārtus un izmēriet faktisko pauzi līdz aizvēršanās sākumam. |
| F | Spēks / motora griezes moments. | Iestatījumu apstipriniet, izmērot trieciena spēkus un pārbaudot drošību. F vērtības palielināšana nav paredzēta vārtu mehāniskas kļūmes kompensēšanai. |
Iebūvētais uztvērējs un tālvadības pultis
ROA37 ir iebūvēts vairāku kodu uztvērējs 433,92 MHz. Atbalsta O-Code/FloR/TTS saimi, kā arī Flo vai Smilo. Pirmā ieprogrammētā tālvadības pults nosaka pārējo tālvadības pulšu saimi. Komplektā iekļautā FLO2RE pults pieder FloR saimei. Programmēšanu veiciet, kad vārti stāv.
I režīms — visas tālvadības pults ieprogrammēšana
- Turiet nospiestu RADIO/uztvērēja pogu, līdz iedegas tās LED indikators (aptuveni 4 s), pēc tam atlaidiet pogu.
- 10 s laikā turiet nospiestu jaunās tālvadības pults izvēlēto pogu aptuveni 3 s, līdz uztvērējs ar trim mirgojumiem apstiprina ieprogrammēšanu.
- Nākamo tālvadības pulti tādā pašā veidā var ieprogrammēt vēl 10 s laikā; pretējā gadījumā uzgaidiet, līdz režīms beidzas.
| Poga I režīmā | Piešķirtā komanda |
|---|---|
| 1 | Soli pa solim |
| 2 | ALT — apturēšana |
| 3 | Atvērt |
| 4 | Aizvērt |
Viena un divu pogu tālvadības pultīs tiek izmantotas tikai attiecīgi pirmās pogas. TH1500 otrā poga automātiski nenozīmē gājēju režīma atvēršanu.
II režīms — vienas komandas piešķiršana izvēlētai pogai
| RADIO pogas nospiešanas reižu skaits | Komanda |
|---|---|
| 1 | Soli pa solim |
| 2 | ALT — apturēšana |
| 3 | Atvērt |
| 4 | Aizvērt |
Īsi nospiediet RADIO tik reižu, kāds ir vajadzīgās komandas numurs. LED indikators atkārtos tikpat mirgojumu. 10 s laikā turiet nospiestu izvēlēto tālvadības pults pogu aptuveni 3 s, līdz ieprogrammēšanu apstiprina trīs mirgojumi. Atkārtojiet šo darbību katrai nākamajai pogai.
Tālvadības pults pievienošana, izmantojot jau darbojošos tālvadības pulti
Uztvērēja tuvumā, aptuveni 10–20 m attālumā, turiet nospiestu jaunās tālvadības pults pogu vismaz 5 s un atlaidiet to. Uz vecās tālvadības pults nospiediet attiecīgo pogu 3 reizes; pēc tam vienreiz nospiediet jaunās tālvadības pults pogu. Jaunā tālvadības pults pārņems vecās pults piešķīrumu. I režīmā varat izmantot jebkuru vecās tālvadības pults pogu, bet II režīmā — pogu, kurai piešķirta vajadzīgā komanda. Barošanu atstājiet pieslēgtu tikai tam uztvērējam, kuru vēlaties programmēt.
Pēc ieslēgšanas uztvērēja LED indikators norāda saimi: 1 mirgojums — Flo, 2 mirgojumi — O-Code/FloR/TTS, 3 mirgojumi — Smilo; 5 mirgojumi nozīmē, ka atmiņa ir tukša. Ja vēlaties citu saimi, vispirms jāizdzēš visa uztvērēja atmiņa, kā aprakstīts nākamajā sadaļā.
Diagnostika un biežākie darbības traucējumi
| Pazīme | Nozīme / kas jāpārbauda |
|---|---|
| Normāli: aptuveni 1 mirgojums/s | Vadības bloks darbojas un gaida komandu. |
| Normāli: ātri divi mirgojumi | Ir mainījusies ieeja vai DIP slēdža pozīcija. |
| Normāli: ļoti ātra mirgošana aptuveni 3 s | Sākotnējā pārbaude pēc barošanas ieslēgšanas. |
| Normāli: neregulāra mirgošana | Pārbaude vai iekšējā kontrole neizdevās; pārbaudiet barošanu un pieslēgumu, bet, ja problēma saglabājas, vērsieties servisā. |
| FOTO / ALT nedeg | Pārtraukta NC drošības ķēde. Pārbaudiet fotoelementus, kontaktus un vadus. |
| FCA / FCC | Kad tiek aktivizēts attiecīgais gala slēdzis, tā LED indikators nodziest. Ja funkcija ir pretēja, pārbaudiet virzienu un savienotāju. |
| Vārti apstājas palēnināšanas laikā | Iespējama liela pretestība vai griezes momenta samazināšanās palēnināšanas laikā. Vispirms pārbaudiet mehānismu, pēc tam TL/DIP 8 iestatījumu. |
Ja motors nereaģē, vispirms pārbaudiet barošanu, aizsardzības ierīces, drošības ieeju stāvokli un komandu. Ja kustības virziens ir pretējs, koriģējiet to saskaņā ar norādīto procedūru. Neparasta trokšņa, bojājumu vai raustīšanās gadījumā pārtrauciet lietošanu; nepalieliniet spēku remonta vietā.
Atmiņas dzēšana
Uztvērēja poga dzēš tā radio atmiņu, nevis DIP slēdžu un trimmeru mehāniskos iestatījumus. Kad vārti stāv, turiet pogu nospiestu: pēc aptuveni 4 s iedegsies LED indikators, pēc vēl 4 s tas nodzisīs, bet aptuveni pēc nākamajām 4 s sāks mirgot.
| Pogas atlaišanas brīdis | Rezultāts |
|---|---|
| Tieši 3. mirgojuma laikā | Dzēš visas ieprogrammētās tālvadības pultis. |
| Tieši 5. mirgojuma laikā | Dzēš visu uztvērēja atmiņu, tostarp iestatījumus un kodu saimi. |
Pēc pilnīgas dzēšanas pirmā jaunā tālvadības pults atkal noteiks kodu saimi. Atsevišķi pārbaudiet režīma un darbības laika iestatījumus.
Regulāra pārbaude un apkope
Nodrošiniet profesionālu apkopi vismaz reizi 6 mēnešos. Intensīvas lietošanas vai sarežģītu vides apstākļu gadījumā apkopes intervālu nosaka apkopes plāns.
- Pēc elektrības atvienošanas pārbaudiet stiprinājumus, koroziju, kabeļus un ūdens iekļūšanu.
- Pārbaudiet zobrata, zobstieņa, vadotnes un atduru nodilumu, brīvkustību un manuālu vārtu gaitu.
- Notīriet fotoelementus un pārbaudiet atbloķēšanu. Pēc atkārtotas ieslēgšanas pārbaudiet visus drošības elementus, apturēšanu un spēkus.
- Saglabājiet apkopes ierakstu un instrukciju. Vārtu kustības laikā neieejiet caurbrauktuvē; sargājiet tālvadības pultis un stacionāro vadības ierīci no bērniem.
NICE TH1500 tehniskie parametri
| Barošana / motors | 230 V AC, 50 Hz / vienfāzes asinhronais motors |
|---|---|
| Ieejas jauda saskaņā ar instrukciju | 350 W, maksimālā 500 W |
| Strāva / kondensators | 1,6 A / 14 µF |
| Nominālais griezes moments | 12 Nm (360 N saskaņā ar instrukciju) |
| Vecākas versijas maksimālais griezes moments | 35 Nm saskaņā ar komplektā iekļauto čehu instrukciju; nomaiņas gadījumā pārbaudiet konkrēto versiju |
| Nominālais ātrums | 0,16 m/s |
| Maks. vārtu vērtnes svars / garums | 1 500 kg / 12 m |
| Darba cikli | 15 cikli/h ar 6 m vārtu vērtni; maks. 5 cikli pēc kārtas |
| Aizsardzības pakāpe / elektriskā klase | IP44 / I – aizsargzemējums |
| Termiskā aizsardzība | 140 °C |
| Temperatūra | −20 līdz +50 °C |
| Zobrata sliede | Modulis 4 |
| Papildu izeja | 24 V AC ±25 %, kopā maks. 150 mA |
| Signāllukturis | 230 V AC, maks. 40 W |
| Piedziņas svars | 11,5 kg |
| Radio | 433,92 MHz, integrēts ROA37 |

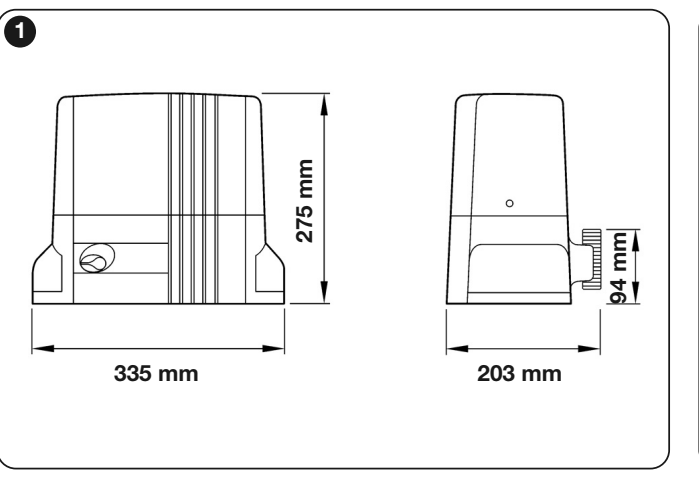

Izmēri un montāžas vieta

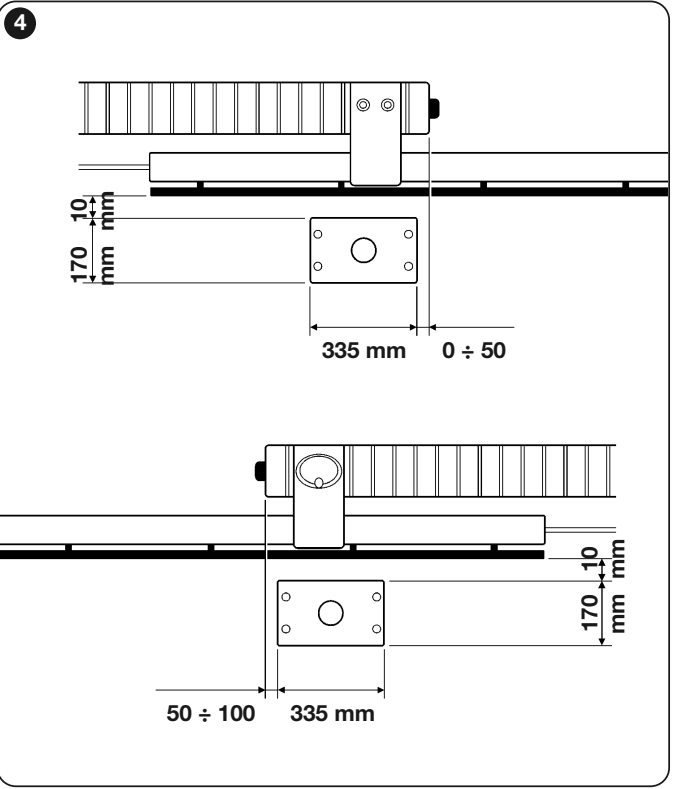

TH1500 montāžas rasējumā norādīts pamatnes izmērs 335 × 203 mm un kopējais augstums 275 mm. Izvēloties uzstādīšanas vietu, atstājiet vietu vāka atvēršanai, piekļuvei atslēgai un drošai atbloķēšanas mehānisma lietošanai.
Palīdzēsim izvēlēties komplektu, sazinoties pa kontaktinformāciju. Norādiet vārtu garumu un svaru, paredzamo ciklu skaitu, bet nomaiņas gadījumā pievienojiet arī datu plāksnītes un vadības bloka fotoattēlu.
