NICE Wingo WG5000 – atsevišķa piedziņa veramajiem vārtiem ar vērtnes platumu līdz 3,5 m un svaru līdz 500 kg
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
284,68 € ar PVN
| Svars |
|---|
| 8,40 kg |
Produkta apraksts NICE Wingo WG5000 – atsevišķa piedziņa veramajiem vārtiem ar vērtnes platumu līdz 3,5 m un svaru līdz 500 kg
NICE WINGO WG5000 ir atsevišķs elektromehānisks piedziņas mehānisms vienam vārtu vērtnei pie privātmājas. Tam ir 230 V AC / 50 Hz motors, gliemežpārvads un iepriekš uzstādīts mehāniskais atvēršanas ierobežotājs. Tas ir neatgriezeniska; elektrības padeves pārtraukuma gadījumā to var atbloķēt ar atslēgu. Vadības bloku izvēlas atsevišķi atkarībā no motoru skaita un vārtu aprīkojuma.
Kad izvēlēties NICE WINGO WG5000
Piedziņa ir paredzēta privātmāju veramajiem vārtiem. Pirms izvēles novērtējiet vienas vērtnesgarumu un svaru, tās aizpildījumu, vēja ietekmi, eņģu pretestību un vietu kronšteiniem. Vārtiem visā kustības diapazonā jābūt viegli pārvietojamiem ar roku, un pēc apturēšanas tie nedrīkst paši sākt kustēties.
| Maksimālais vērtnes garums | 3,5 m; pieļaujamais svars mainās atkarībā no diagrammas. |
|---|---|
| Maksimālais svars | 500 kg īsākai vērtnei, nevis automātiski pie maksimālā garuma. |
| Motors un vadība | 230 V AC motors, atsevišķs vadības bloks; MC800 vienam vai diviem motoriem. |
| Lietojums | Lietošanai privātmājās, līdz 30 cikliem stundā pie nominālā spēka un atbilstošos apstākļos. Viens cikls ir atvēršana un aizvēršana. |

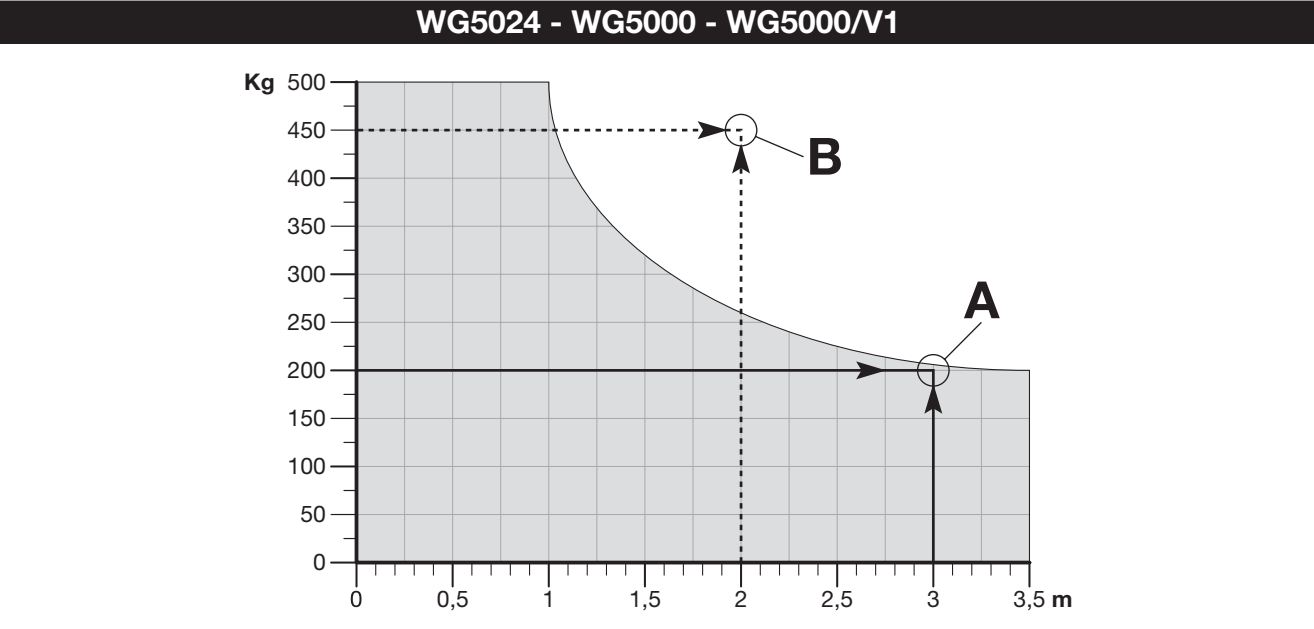

Horizontālā ass rāda garumu metros, vertikālā — svaru kilogramos. Izvēlieties kombināciju pelēkajā zonā. Pie 3,5 m robeža ir aptuveni 200 kg; 500 kg attiecas uz vērtni, kuras garums ir aptuveni līdz 1 m. Punkti A un B ir pareizas un nepieļaujamas kombinācijas piemēri, nevis kronšteinu montāžas izmēri. Pilna vērtne un stiprs vējš var vēl vairāk ierobežot piemērotību.
Kas ietilpst atsevišķā piedziņas mehānismā
Šis piedāvājums ir paredzēts vienam WG5000 motoram, nevis pilnai divviru vārtu automātikai. Motoram komplektā ir priekšējais kronšteins, aizmugurējais kronšteins ar montāžas plāksni, stiprinājumi, atbloķēšanas atslēgas un iepriekš uzstādīts atvēršanas ierobežotājs. Enkurus konkrētam stabam vai sienai izvēlas atbilstoši pamatnei.
Vadības bloku, uztvērēju, tālvadības pultis, fotoelementus un signāllampu izvēlieties atsevišķi vai atbilstošā komplektā. Fiksētam aizvēršanas ierobežotājam jābūt vārtu sastāvdaļai. Divām vērtnēm nepieciešami divi motori.
Komplekti vienai vai divām vērtnēm
Visos norādītajos komplektos ietilpst MC800, OXIBD uztvērējs un viena INTI2 tālvadības pults. Pamata komplektā nav fotoelementu; komplektā ar fotoelementiem ir iekļauts viens pāris EPM, bet komplektā ar piederumiem papildus ir arī signāllampa ELAC. Motoru skaits atbilst vērtņu skaitam.
| Vārti | Komplekts |
|---|---|
| 1 vērtne | Pamata |
| 1 vērtne | Ar piederumiem |
| 1 vērtne | Ar fotoelementiem |
| 2 vērtnes | Pamata |
| 2 vērtnes | Ar piederumiem |
| 2 vērtnes | Ar fotoelementiem |
Vadības bloka izvēle
Pašreizējais vadības bloks NICE MC800 / MCA5R30 vada vienu vai divus 230 V motorus un aizstāj šo komplektu vecākos vadības blokus. Atsevišķam vienam motoram alternatīva ir NICE MC200 ar atšķirīgu pieslēgumu un funkcijām.
Vecāki saderīgi vadības bloki, kurus vairs neražo: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Ja tās atstājat, izmantojiet faktiski uzstādītās plates instrukciju. Vecāka plate MCA5 un jaunākā MCA5R30 atšķiras gan ar spailēm, gan funkcijām; marķējums MC800 pats par sevi nenosaka paaudzi.
Tālāk aprakstītās detalizētās darbības attiecas uz MC800 ar MCA5R30 plati un OutSTB izeju. Tās nav A60, A6 vai MC200 iestatīšanas instrukcijas.
I. Aizmugurējā kronšteina montāža
Montāža, pieslēgšana un pārbaudes jāveic kvalificētam tehniķim. Pirms darbu sākšanas atvienojiet barošanu. Kronšteiniem jābūt stingri nostiprinātiem, un motoram jābūt vietai visai kustībai, pārsega atvēršanai un atbloķēšanai. Piedziņa nenovērsīs vārtu ķeršanos vai nepareizu piekari.
A motori, B fotoelementi, C atvēršanas gala atduri, D fotoelementu stabiņi, E brīdinājuma bākuguns, F vadības elements, G vadības bloks. Konkrētos drošības elementus izvēlas, ņemot vērā vārtu radītos riskus.
- Izmēriet izmēru C, tas ir, eņģes ass nobīdi no montāžas virsmas, kā norādīts zīmējumā.

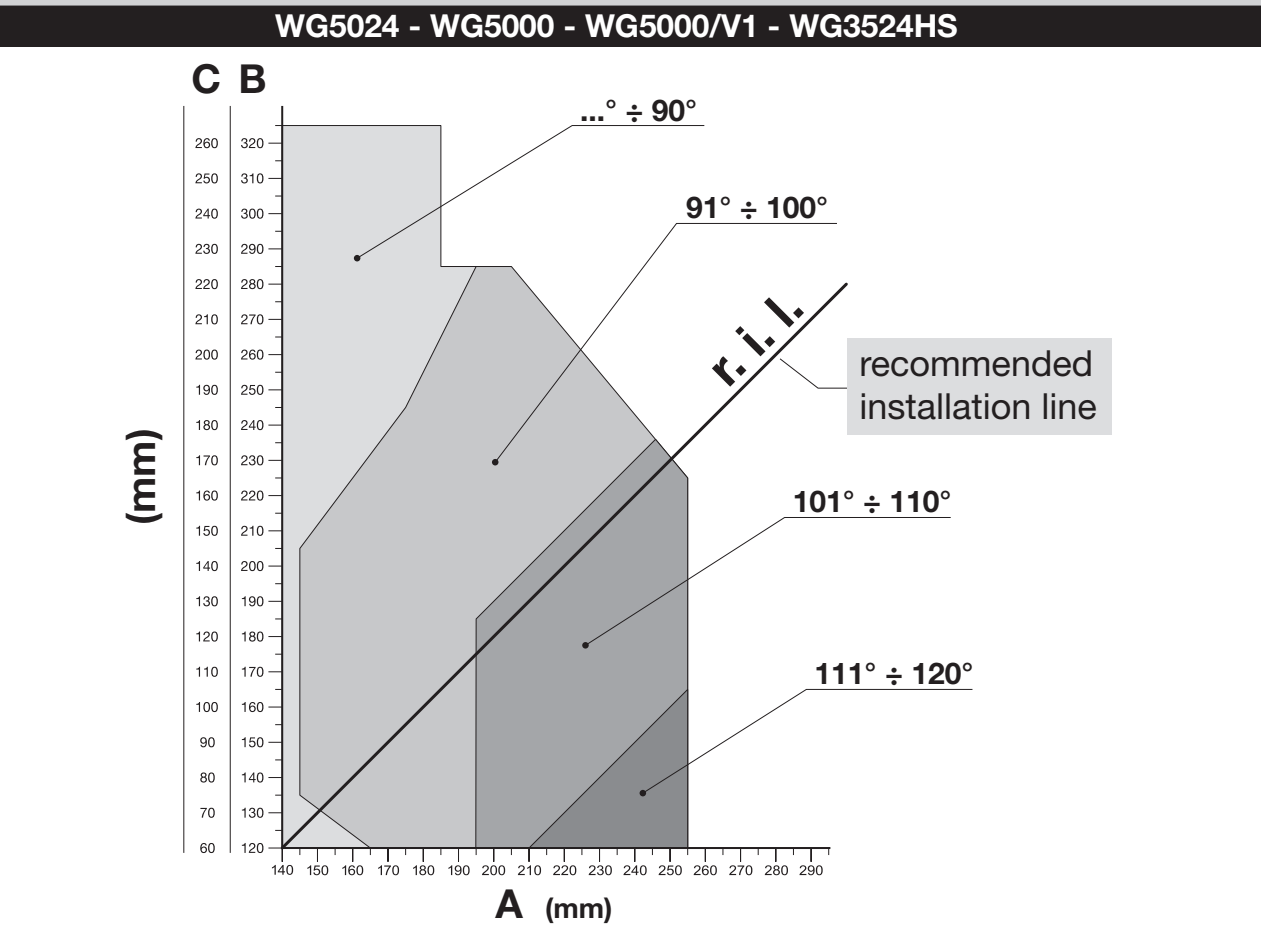

- Grafikā atrodiet izmērīto C vērtību. Horizontālā līnija norāda izmēru B; pie ieteicamās montāžas līnijas r.i.l. / DIL nolasiet atvēršanas leņķi.
- No izvēlētā punkta velciet vertikālu līniju līdz asij A. A un B vērtībām jābūt līdzīgām, ideālā gadījumā vienādām.
- Ja leņķis nav piemērots, izvēlieties citu pieļaujamu A/B kombināciju. Nepielāgojiet izmērus ārpus grafika diapazona.
- Pirms nostiprināšanas pārbaudiet, vai priekšējais kronšteins atradīsies uz stingras vārtu vērtnes daļas un vai kronšteinu augstumu starpība būs F = 30 mm.
Aizmugurējo kronšteinu saīsina atbilstoši nepieciešamajam A/B izmēram un piemetina pie montāžas plāksnes; pēc tam plāksni nostiprina ar piemērotām skrūvēm, paplāksnēm un enkuriem. Komplektācijā iekļautā aizmugurējā kronšteina garums ir 150 mm. Ja ģeometrijai nepieciešams garāks kronšteins, izmantojiet pagarināto NICE PLA6 kronšteinu; tikai tā garuma maiņa neaizstāj aprēķinu pēc grafika.
GAP02600 stiprinājuma kronšteinu pilnie izmēri palīdzēs pārbaudīt, vai stiprināšanai ir pietiekami daudz vietas. A/B/C izmērus pārbaudiet atbilstoši eņģu novietojumam un motora modelim.
Atvēršana uz ārpusi
WINGO var uzstādīt arī tā, lai vārti atvērtos uz ārpusi, kā parādīts nākamajā zīmējumā. Izmantojiet pagarināto aizmugurējo kronšteinu PLA6 un pārbaudiet, vai ārpus iebrauktuves ir pietiekami daudz vietas. Tehniķim jānoregulē motora vadu virziens atbilstoši pieslēgumam un vēlreiz jāpārbauda pareizā vārtu vērtņu secība. Kopējo vadu nedrīkst sajaukt ar aizsargvadu PE.
II. Priekšējais kronšteins un montāžas izmēri
WG5000 modelim jāievēro D = 850 mm. E izmēru izvēlieties atbilstoši A vērtībai tabulā. D ir montāžas izmērs, kas norādīts zīmējumā; virzuļa gājiens ir cits lielums. Piemetiniet kronšteinu pie stingras vārtu vērtnes daļas; skrūvēšanai var izmantot NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 750 |
| 110 | 740 |
| 120 | 730 |
| 130 | 720 |
| 140 | 710 |
| 150 | 700 |
| 160 | 690 |
| 170 | 680 |
| 180 | 670 |
| 190 | 660 |
| 200 | 650 |
| 210 | 640 |
| 220 | 630 |
| 230 | 620 |
| 240 | 610 |
| 250 | 600 |
| 260 | 590 |
| 270 | 580 |
| 280 | 570 |
Priekšējais stiprinājums pie vārtu vērtnes atrodas par F = 30 mm zemāk nekā aizmugurējais stiprinājums pie staba, kā redzams attēlā. Tas nav visa motora slīpums: pārbaudiet tā pareizu uzstādīšanu ar līmeņrādi. Pirms metināšanas pārbaudiet abas motora pozīcijas un to, vai ir iespējams sasniegt kronšteinu pie vārtu vērtnes.
III. Motora nostiprināšana
- Nostipriniet motoru pie aizmugurējā kronšteina ar komplektā iekļauto skrūvi, paplāksni un uzgriezni. Pievelciet uzgriezni, pēc tam atskrūvējiet to aptuveni par 1/10 apgrieziena, lai paliktu minimālā nepieciešamā atstarpe.
- Pievienojiet priekšējo daļu pie kronšteina ar komplektā iekļautajām detaļām un pievelciet, kā parādīts attēlā.
- Manuāli pārbaudiet visu kustības trajektoriju; mehānismam jādarbojas bez aizķeršanās un sānu slodzes. Piestipriniet atbloķēšanas instrukciju uzlīmi pie piedziņas.
IV. Mehāniskā gala atdura iestatīšana
Iepriekš uzstādītā atdura mehāniski nosaka atvēruma pozīciju; tā nav elektrisks gala slēdzis. Aizvēršanas pozīcijā nodrošiniet vārtiem stingru atduri. MC800 gadījumā abos virzienos ir nepieciešamas mehāniskās atdures.
- Atvienojiet barošanu un atbloķējiet motoru.
- Atskrūvējiet mehāniskās atdures skrūvi.
- Manuāli atveriet vārtu vērtni līdz vajadzīgajai pozīcijai.
- Pārbīdiet atduri līdz tapai un pievelciet skrūvi. Ievērojiet izmēru 90 mm maks. kas norādīts atdures iestatīšanas detaļattēlā. Šis izmērs nav motora kopējais gājiens; WG5000 tas ir 470 mm.
- Manuāli aizveriet vārtu vērtni un nofiksējiet piedziņu. Pēc tam veiciet visas sistēmas apmācību un pārbaudes.
Manuāla atbloķēšana strāvas padeves pārtraukuma gadījumā
- Apturiet vārtus, atvienojiet barošanu un nostipriniet vērtni, lai tā pati nekustētos. Ja ir uzstādīta elektriskā slēdzene, vispirms to atslēdziet.
- Pabīdiet slēdzenes aizsargvāciņu malā, ievietojiet atslēgu un pagrieziet to pulksteņrādītāja virzienā.
- Paceliet atbloķēšanas rokturi un kontrolējiet tā kustību. Tagad vārtu vērtni var pārvietot manuāli.
- Pirms automātiskās darbības nolaidiet rokturi, pagrieziet atslēgu pretēji pulksteņrādītāja virzienam, izņemiet to un aizveriet aizsargvāciņu. Pārbaudiet, vai piedziņa ir nofiksēta.
Ja vārti ir vienīgā ieeja īpašumā, jau pirms montāžas paredziet piekļuvi atbloķēšanas mehānismam. Ja rodas kļūme, neturpiniet automātisko darbību, nenoskaidrojot tās cēloni.
Kabeļu instalācija
Tālāk norādītie šķērsgriezumi un garumi attiecas uz komplektu ar MC800/MCA5R30. Atdaliet elektrotīkla un motora kabeļus no zemsprieguma signālu vadiem, pasargājiet tos no ūdens un vārtu vērtnes kustības un nostipriniet kabeļu ievados. Barošanas pievadam jābūt aprīkotam ar atbilstošu aizsardzību un pilnīgas atvienošanas iespēju.
| Ķēde | Kabelis | Garums atbilstoši MC800 |
|---|---|---|
| Barošanas pievads vadības blokam | 3 × 1,5 mm² | Līdz 30 m; garākai līnijai — 3 × 2,5 mm² un aizsargzemējums automatizācijai saskaņā ar instrukciju. |
| Katrs 230 V motors | 4 × 1,5 mm² | Līdz 10 m, ieskaitot aizsargvadītāju PE. |
| ELAC signāllampa | 2 × 1,5 mm² | Līdz 20 m. |
| BlueBUS fotoelementi | 2 × 0,5 mm² | Līdz 20 m; garumam virs 20 līdz 40 m — 2 × 1 mm², polaritāte nav jāievēro. |
| Atslēgas slēdzis | 2 kabeļi, 2 × 0,5 mm² | Līdz 50 m. |
| Elektriskā slēdzene | 2 × 1 mm² | Līdz 10 m. |
| Antena | RG58 | Līdz 20 m, ieteicamais garums — mazāks par 5 m. |
Pašas releju fotoelementu ierīces EPM ir jānodrošina gan ar barošanu, gan signāla kontaktu; nepieciešamo vadu skaitu nosaka TX/RX shēma un izvēlētais testēšanas veids. MC800 pilna kabeļu instalācija un montāža.
Motora pieslēgums un piederumu polaritāte
WG5000 ir 230 V maiņstrāvas motors. To nedrīkst pieslēgt pie MC424L vai MC824H 24 V motora izejas. Motora vadus atvēršanai / kopējo / aizvēršanai un aizsargvadītāju PE pieslēdziet atbilstoši motora un vadības bloka marķējumam. Tā ir maiņstrāvas ķēde, nevis +/− polaritāte. Motoram nav atsevišķa enkodera vada vai bezpotenciāla elektrisko gala slēdžu.
Ja MC800 pievienots viens motors, izmantojiet M2. Ja pievienoti divi motori, M2 atveras pirmais, bet M1 aizveras pirmais. Lai mainītu kustības virzienu, samainiet vietām attiecīgā motora abus virziena vadus; kopējam vadam un PE jāpaliek paredzētajās spailēs. Visus pieslēguma darbus veiciet, kad barošana ir atvienota.
| 3 / 4 – palīgbarošana | 3 = 0 V (−), 4 = Common +24 V DC (+), kopā maks. 200 mA. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −, fotoelementu komutējamā barošana, maks. 4 W. Gaidstāves režīmā tā tiek izslēgta; nejauciet ar vecākas plates OGI spaili. |
| 6 / 7 – BlueBUS | Divvadu barošana un datu pārraide; bez +/− polaritātes. |
| FLASH | Pašmirgojoša signāllampa 230 V AC, maks. 21 W, piemēram, ELAC. Šai izejai nepievienojiet zemsprieguma ELDC. |
| 1 / 2 – ELS | Elektriskā slēdzene 12 V AC, maks. 15 VA; bez līdzstrāvas polaritātes. |
| 4 / 13 – SbS | Bezpotenciāla NO pakāpeniskās vadības kontakts; nepievadiet tam ārēju spriegumu. |
| 4 / 14, 4 / 15 | Bezpotenciāla NO kontakti: atvēršana / aizvēršana. |
| 4 / 12 – STOP | Atbilstoši aizsardzības shēmai iemācītā drošības ieeja NO, NC vai 8,2 kΩ. |
| 8 / 9 / 10 – AUX | Releja fotocelulu režīmā: PHOTO / PHOTO1 / PHOTO2, kopējais kontakts 4; LP deg. Šajā režīmā ieeja 11 ir STOP. Neizmantotās AUX ieejas atstājiet brīvas; neuzstādiet universālus džemperus. |
Uz plates atrodas pogas Open ▲, Stop/Set un Close ▼, LED indikatori L1–L8 un poga AUX PRG. Uztvērējs jāievieto SM savienotājā. Detalizēts atsevišķo spaiļu pieslēgums.
Fotocelulas, testēšana un drošības mala
MC800/MCA5R30 atbalsta gan releja, gan BlueBUS fotocelulas, tostarp kombinētu pieslēgumu. AUX režīms releja fotocelulām nav savietojams ar AUX izmantošanu elektriskajiem gala slēdžiem; WINGO tos nepievada AUX spailēm. TX/RX barošanas pieslēgumam jāatbilst gaidstāves vai fototesta režīmam.
Shēmā attēlots kombinēts pieslēgums bez fototesta, gaidstāves režīms izslēgts. Citam režīmam izmantojiet tam paredzēto shēmu; nepietiek pārslēgt tikai vienu džemperi. EPM gadījumā ar līdzstrāvas barošanu jāievēro TX/RX 1 = +, 2 = −; RX 4 = COM, 5 = NC. COM/NC kontakts tiek pieslēgts starp 4 Common un izvēlēto PHOTO ieeju 8, 9 vai 10. Releja fotocelulas, fototests un gaidstāves režīms.
BlueBUS fotocelulas pieslēdziet paralēli ar diviem vadiem bez polaritātes ievērošanas. Viena pāra TX un RX jābūt vienādai adresei, bet dažādiem pāriem adresēm jāatšķiras. Pēc pieslēguma maiņas no jauna veiciet ierīču atpazīšanu. BlueBUS fotocelulu adresēšana un darbība.
Automatizācijai ar MC800 nepieciešamas jutīgas drošības malas. Veidu un novietojumu montētājs izvēlas atbilstoši saspiešanas vietām un pārbaužu rezultātiem. Fotocelulas aizsargā tikai to telpu, ko tās faktiski uzrauga. Drošības ierīču pieslēgšana pie STOP.
Pirmā iedarbināšana ar MC800 / MCA5R30
Pirms ieslēgšanas pārbaudiet, vai stiprinājumi ir stingri, atbloķēšana nofiksēta, atdures un vadotnes ir uzstādītas, motoru virziens un M1/M2 secība ir pareiza un visas aizsargierīces darbojas. Pirmās kustības laikā vārtu zonai jābūt brīvai, un tehniķim jābūt gatavam apturēt kustību.
- Pēc ieslēgšanas BlueBUS indikatoram jāmirgo aptuveni reizi sekundē; pieslēgto BlueBUS TX/RX LED indikatoriem jāmirgo, bet FLASH indikatoram jābūt nodzisušam. Ja šie nosacījumi nav izpildīti, vispirms novērsiet pieslēguma kļūdu.
- Ierīču atpazīšana: turiet nospiestu Open ▲ + Stop/Set un atlaidiet, kad L1/L2 sāk ātri mirgot, aptuveni pēc 3 s. Pēc veiksmīgas pabeigšanas STOP indikators deg, bet L1/L2 nodziest. Veiciet šo darbību arī tad, ja piederumi nav uzstādīti.
- Automātiska pozīciju apgūšana: turiet nospiestu Stop/Set + Close ▼ un atlaidiet, kad L3/L4 sāk ātri mirgot, aptuveni pēc 3 s. Pēc tam seko M1 aizvēršana, M2 aizvēršana, M2 atvēršana, M1 atvēršana un M1 un M2 aizvēršana līdz attiecīgajām atdurēm. Ja ir tikai viens motors, darbojas tikai M2.
- Ja motors pirmās aizvēršanas vietā sāk atvērties, pārtrauciet apmācību ar pogu Open vai Close. Atvienojiet barošanu, izlabojiet virzienu un atkārtojiet apmācību no sākuma. Divviru vārtiem ar pretēju vērtņu secību izlabojiet M1/M2 piešķīrumu. Vienu motoru atstājiet pieslēgtu pie M2; ja virziens ir nepareizs, samainiet vietām tikai tā virziena vadus.
- Veiksmīgu pozīciju apgūšanu apstiprina L3/L4 nodzišana. Fotocelulas vai STOP aktivizēšanās pārtrauc apmācību; novērsiet cēloni un atkārtojiet visu procedūru.
- Pārbaudiet atkārtotu atvēršanu, aizvēršanu un apturēšanu, katru drošības elementu, vērtņu pārlaidumu un atbloķēšanu, kā arī izmēriet visas sistēmas spēkus. Ekspluatācijā nododiet tikai veiksmīgi pārbaudītus vārtus.
Pārbaudot tikai WINGO, jābūt iespējai to pārvietot manuāli ar spēku, kas nepārsniedz 390 N. Tā ir pārbaudes augšējā robežvērtība, nevis mērķis grūti kustināmiem vārtiem vai trieciena spēka iestatījums. Spēkus automātiskās kustības laikā tehniķis novērtē ar atsevišķu mērījumu.
Iestatījumi un vadības ierīces
Atsevišķam motoram nav programmēšanas pogu vai radio uztvērēja. Spēku, pauzi, automātisko aizvēršanu, palēnināšanu un vērtņu aizkavi iestata uzstādītajā vadības blokā. Pēc drošības parametru maiņas atkārtojiet pārbaudes. WINGO ir elektromehānisks; neaktivizējiet tam hidraulisko motoru spiediena uzturēšanas funkciju.
MC800 programmēšana un tabulas · Manuāla un jaukta pozīciju apgūšana
Savienojot tālvadības pulti, noteicošais ir konkrētais uztvērējs un saglabātais kodējums, nevis tikai frekvence. Pašreizējie komplekti ir aprīkoti ar OXIBD un INTI2. Divvirzienu ON3EBD nepieciešams atbalstīts OXIBD uztvērējs; ON3ELR paredzēts OXILR. OXIBD ārējo antenu pievienojiet tieši uztvērējam saskaņā ar tā instrukciju, nevis automātiski pie pamatplates antenas ieejas, kas redzama vecākā shēmā.
Tālvadības pulšu savienošana pārī un dzēšana
Ko pārbaudīt problēmu gadījumā
| Pazīme | Ko pārbaudīt |
|---|---|
| Motors nekustas | Barošana, atbloķēšanas fiksācija, STOP un fotocelulas. Drošinātājus un elektriskās ķēdes tehniķis pārbauda, kad barošana ir izslēgta. |
| Motors darbojas, bet vērtne nekustas | Atbloķēšanas fiksācija, kronšteinu savienojums un mehāniski bojājumi. |
| Vērtne apstājas vai sāk kustēties atpakaļ | Vispirms pārbaudiet manuālo gaitu, eņģes, atdures un šķēršļus; pēc tam fotocelulas un drošības iestatījumus. Nepalieliniet spēku, kamēr nav noskaidrots cēlonis. |
| Nepareizs virziens vai secība | Virziena vadi un, ja ir divi motori, arī M1/M2 piešķīrums. Vienu motoru atstājiet pie M2; kopējo vadu un PE vietām nemainiet. |
| Tālvadības pults nereaģē, bet poga darbojas | Baterija, saderība, tālvadības pults apgūšana un uztvērēja antena. |
| Kļūda pēc piederumu nomaiņas | Pieslēgums, barošana, AUX vai BlueBUS adreses un atkārtota ierīču atpazīšana. |
Mirgošanas reižu skaits un remonta procedūras: MC800 diagnostika. Vadības bloka atiestatīšana, uztvērēja dzēšana un pozīciju apguve ir dažādas darbības. Pirms atiestatīšanas pierakstiet iestatījumus un ievērojiet savas vadības plates lietošanas instrukciju.
Saderīgi piederumi
Piederumus izvēlieties atbilstoši faktiskajam vadības blokam, tā izejām un uzstādītajam uztvērējam.
| Kas | Kāpēc | Veids |
|---|---|---|
| Vadības bloks | Viena vai divu motoru vadība atkarībā no izvēlētā modeļa. | MC800 / MCA5R30; MC200 vienam motoram. Vecāka MCA5 versija ir cita servisa versija. |
| Brīdinājuma bākuguns | Brīdina par kustību. Spriegumam jāatbilst vadības bloka izejai. | ELAC MC800 FLASH 230 V AC. Bākuguņu izvēle atbilstoši barošanai un izejas funkcijai. |
| Fotopalīgierīces | Uzrauga izvēlēto vārtu zonu. MC800/MCA5R30 ļauj atbilstoši shēmai kombinēt releja un BlueBUS fotopalīgierīces. | EPM, EPMOR, EPMA – releja tipa. EPMB, EPLB, EPSB, EPMORB, EPMOB, F210B – BlueBUS tipa. EPMOW nepieciešama IBW saskarne. FT210B nav parasts MC800 fotopalīgierīču aizstājējs; malu drošības ierīces saderība jāizvērtē atsevišķi. Savienojums. |
| Raidītājs | Vārtu tālvadībai. | |
| Uztvērējs | Radio uztvērēju izvēlieties atbilstoši tālvadības pults kodējumam. Viedajai vadībai nepieciešama konkrēta saderīga saskarne un barošana. | Radiouztvērēji spraudņa tipa: OXIBD, OXI, OXILR. BIDI-WIFI un BiDi-ZWave atbilstoši saderībai un savienotāja aizņemtībai. Kabeļu Wi-Fi uztvērēji, piemēram, Zamel ar SUPLA, tiek pieslēgti ar bezpotenciāla kontaktu; to barošanai jāatbilst moduļa specifikācijai. GSM moduļi izvēlieties ar piemērotu barošanu un bezpotenciāla NO izeju. Ja patēriņš ir lielāks, izmantojiet atsevišķu barošanas avotu. |
| Antena | Uzlabo uztvērēja signāla uztveršanu; ievērojiet tā pieslēgšanas shēmu. | ABFKIT vai piemērota signālluktura antena. ELDC ir antena, taču tā zemsprieguma signāllampu nedrīkst pieslēgt pie 230 V FLASH MC800. OXIBD gadījumā koaksiālais kabelis tiek pieslēgts tieši uztvērējam. |
| Tastatūra | Vārtu vadība, izmantojot atbilstošu uztvērēju vai dekodēšanas saskarni; pats datu elements nav tiešs NO kontakts. | |
| Atslēgas slēdzis |
Vārtu vadībai ar atslēgu, izmantojot slēdzi, kas ar kabeli pieslēgts piedziņai jebkurā vietā. |
|
| Karšu lasītāji | Vārtu vadība, izmantojot atbilstošu uztvērēju vai dekodēšanas saskarni; pats datu elements nav tiešs NO kontakts. |
|
| Elektroslēdzenes | Papildu vārtu vērtnes bloķēšana atbilstoši konstrukcijai un slodzei; MC800 ELS izeja: 12 V AC / 15 VA. | Horizontālā PLA11 vai vertikālā PLA10. Pirms vārtu manuālas pārvietošanas atbloķējiet arī slēdzeni. |
Aptuvenais kalpošanas ilgums
Saskaitiet attiecīgos svara un garuma indeksus un pieskaitiet pārējo faktoru ietekmi. Katrā svara vai garuma grupā izmantojiet tikai vienu atbilstošo rindu. Pēc kopējā procentuālā rādītāja grafikā nosakiet aptuveno ciklu skaitu.
| Faktors | Indekss |
|---|---|
| Vārtu vērtnes svars | virs 100–200 kg → 0 % virs 200–300 kg → 10 % virs 300–400 kg → 20 % virs 400–500 kg → 30 % |
| Vārtu vērtnes garums | 1–2 m → 0 % virs 2–3 m → 10 % virs 3–3,5 m → 20 % |
| Temperatūra / mitrums | Virs +40 °C vai zem 0 °C, vai mitrums virs 80 % → 20 % |
| Necaurredzama vērtne | 15 % |
| Vējaina vieta | 15 % |
Grafikā norādītais ir aptuvens novērtējums, pieņemot, ka tiek veikta regulāra apkope, nevis garantēts kalpošanas gadu vai ciklu skaits. Tas nevar aizstāt vārtu vērtnes pieļaujamā svara un garuma grafiku. Montētājs izvērtē ekspluatācijas slodzi un drošības prasības visiem vārtiem kopumā.
Apkope un droša lietošana
Vismaz reizi 6 mēnešos lūdziet pārbaudīt stiprinājumus, kronšteinus, eņģes, nodilumu, koroziju, skrūves eļļošanu, atdures, atbloķēšanu un elektroinstalāciju. Pēc apkopes tehniķim atkārtoti jāpārbauda vārtu kustība un visas aizsardzības ierīces. Intensīvas lietošanas gadījumā nosakiet apkopes intervālu atbilstoši ekspluatācijas apstākļiem.
Vārtu kustības laikā nepieskarieties motoram vai vērtnei un ieejiet tikai pēc tam, kad vārti ir pilnībā atvērti un apstājušies. Bērni nedrīkst spēlēties pie vārtiem vai ar tālvadības ierīcēm. Ja vārtos ir iebūvēti vārtiņi, to atvēršanai jānovērš automātikas iedarbināšana. Regulāri novāciet šķēršļus un notīriet fotoelementu lodziņus. Neparasta trokšņa, bojājuma vai patvaļīgas kustības gadījumā atvienojiet barošanu un nodrošiniet remontu.
NICE WINGO WG5000 tehniskie parametri
| Tips | Viena vārtu spārna neatgriezeniskas darbības elektromehāniskā piedziņa bez iebūvēta vadības bloka. |
|---|---|
| Motora barošana | 230 V AC / 50 Hz |
| Maksimālā / nominālā strāva | 1,5 A / 0,5 A |
| Maksimālā / nominālā jauda | 200 W / 130 W |
| Gājiens | 470 mm |
| Tukšgaitas ātrums | 0,013 m/s |
| Maksimālais / nominālais spēks | 1 700 N / 600 N |
| Cikli stundā | 30 pie nominālā spēka; rezultāts ir atkarīgs no uzstādīšanas apstākļiem. |
| Aizsardzības pakāpe | IP44 |
| Darba temperatūra | −20 līdz +50 °C |
| Izolācijas klase | F |

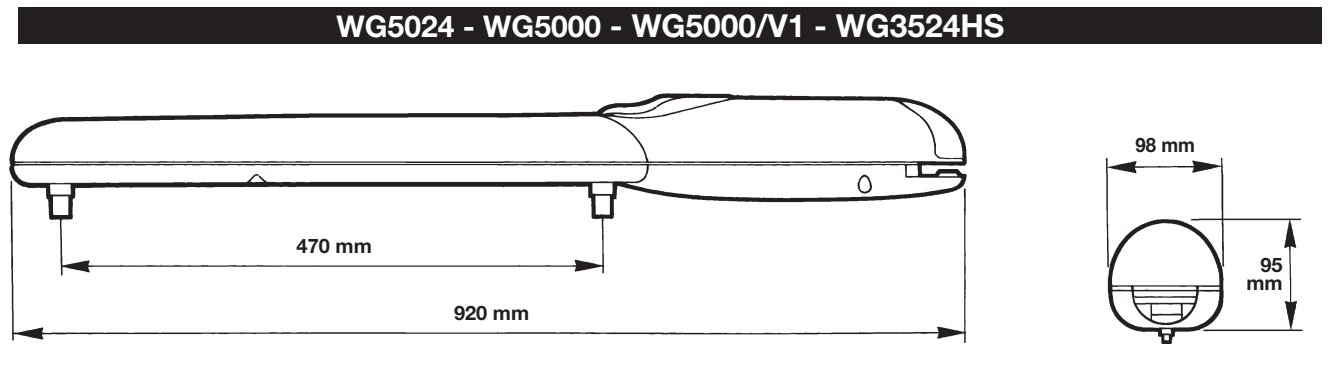

| Izmēri | 920 × 98 × 95 mm (garums × platums × augstums) |
| Motora svars | 6 kg |
| Mehāniskā atdure | Iepriekš uzstādīta atvēršanas atdure; aizvēršanu nodrošina stingri nostiprināta vārtu atdure. |
