NICE Wingo WG4000 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vērtnes platumu līdz 2 m un svaru līdz 400 kg
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
253,51 € ar PVN
| Svars |
|---|
| 7,00 kg |
Produkta apraksts NICE Wingo WG4000 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vērtnes platumu līdz 2 m un svaru līdz 400 kg
NICE WINGO WG4000 ir atsevišķs elektromehānisks piedziņas mehānisms vienam vārtu vērtnei pie privātmājas. Tam ir 230 V AC / 50 Hz motors, gliemežpārvads un iepriekš uzstādīts mehāniskais atvēršanas ierobežotājs. Tas ir neatgriezenisks; elektroapgādes pārtraukuma gadījumā to var atbloķēt ar atslēgu. Vadības bloku izvēlas atsevišķi atbilstoši motoru skaitam un vārtu aprīkojumam.
Kad izvēlēties NICE WINGO WG4000
Piedziņas mehānisms paredzēts privātmāju veramajiem vārtiem. Pirms izvēles novērtējiet vienas vērtnesgarumu un svaru, tās pildījumu, vēja ietekmi, eņģu pretestību un vietu kronšteinu uzstādīšanai. Vārtiem ar roku vienmērīgi jāpārvietojas visā gājiena garumā, un pēc apstāšanās tie nedrīkst sākt kustēties paši.
| Maksimālais vērtnes garums | 2 m; pieļaujamais svars mainās atkarībā no grafika. |
|---|---|
| Maksimālais vērtnes svars | 400 kg īsākai vērtnei; tas nav automātiski attiecināms uz maksimālo garumu. |
| Motors un vadība | 230 V AC motors, atsevišķs vadības bloks; MC800 vienam vai diviem motoriem. |
| Lietojums | Lietošanai mājsaimniecībās, līdz 30 cikliem stundā pie nominālā spēka un piemērotos apstākļos. Viens cikls ir atvēršana un aizvēršana. |

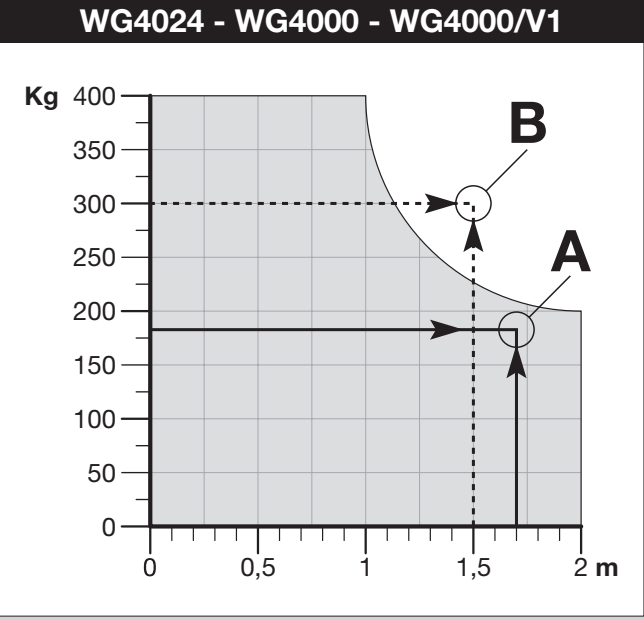

Horizontālā ass norāda garumu metros, vertikālā — svaru kilogramos. Izvēlieties kombināciju pelēkajā zonā. Pie 2 m robeža ir aptuveni 200 kg; 400 kg attiecas uz vērtni, kuras garums ir aptuveni līdz 1 m. Punkti A un B ir pareizas un nepieļaujamas kombinācijas piemēri, nevis kronšteinu montāžas izmēri. Pilna vērtne un stiprs vējš var vēl vairāk ierobežot piemērotību.

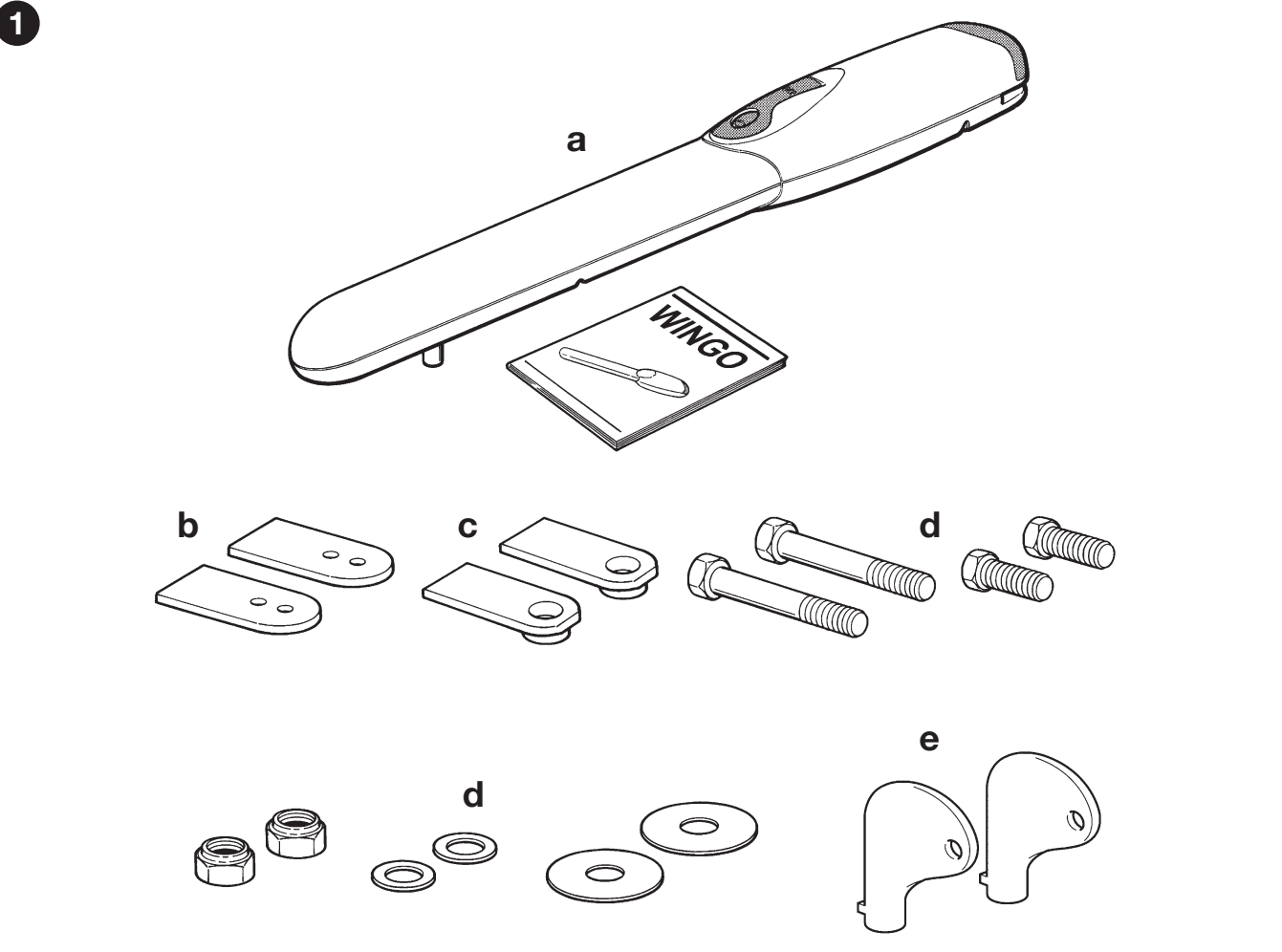

Kas ietilpst atsevišķajā piedziņas mehānismā
Šī preces lapa paredzēta vienam WG4000 motoram, nevis pilnai divviru vārtu automatizācijas sistēmai. Motoram komplektā ir priekšējais kronšteins, aizmugurējais kronšteins ar montāžas plāksni, stiprinājumi, atbloķēšanas atslēgas un iepriekš uzstādīta atvēršanas atdure. Enkurus konkrētam stabam vai sienai izvēlas atbilstoši pamatnei.
Vadības bloku, uztvērēju, tālvadības pultis, fotocellus un signāllampu izvēlieties atsevišķi vai atbilstošā komplektā. Vārtiem jābūt aprīkotiem ar fiksētu aizvēršanas atduri. Divām vērtnēm nepieciešami divi motori.
Komplekti vienai vai divām vērtnēm
Visos norādītajos komplektos ietilpst MC800, OXIBD uztvērējs un viena INTI2 tālvadības pults. Pamata komplektā nav fotocellu; komplektā ar fotocellām ir iekļauts viens pāris EPM, bet komplektā ar piederumiem papildus ir iekļauta arī signāllampa ELAC. Motoru skaits atbilst vērtņu skaitam.
| Vārti | Komplekts |
|---|---|
| 1 vērtne | Pamata komplekts |
| 1 vērtne | Ar piederumiem |
| 1 vērtne | Ar fotocellām |
| 2 vērtnes | Pamata komplekts |
| 2 vērtnes | Ar piederumiem |
| 2 vērtnes | Ar fotocellām |
Vadības bloka izvēle
Pašreizējais vadības bloks NICE MC800 / MCA5R30 vada vienu vai divus 230 V motorus un aizstāj vecākus vadības blokus šīm konfigurācijām. Viena atsevišķa motora vadībai var izmantot NICE MC200 ar atbilstošu pieslēgumu un funkcijām.
Vecāki saderīgie vadības bloki, kas jau ir aizstāti: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Ja tos atstājat, izmantojiet faktiski uzstādītās plates instrukciju. Vecākā MCA5 plate un jaunākā MCA5R30 atšķiras gan ar spailēm, gan funkcijām; apzīmējums MC800 pats par sevi nenosaka paaudzi.
Tālāk aprakstītās detalizētās darbības attiecas uz MC800 ar MCA5R30 plati un OutSTB izeju. Tās nav A60, A6 vai MC200 iestatīšanas instrukcijas.
I. Aizmugurējā kronšteina montāža
Montāža, pieslēgšana un pārbaudes jāveic kvalificētam tehniķim. Pirms darba atvienojiet strāvas padevi. Kronšteiniem jābūt stingri noenkurotiem, un motoram jābūt pietiekami daudz vietas pilnai kustībai, vāka atvēršanai un atbloķēšanai. Piedziņa nenovērsīs vārtu ķeršanos vai nepareizu iekarināšanu.

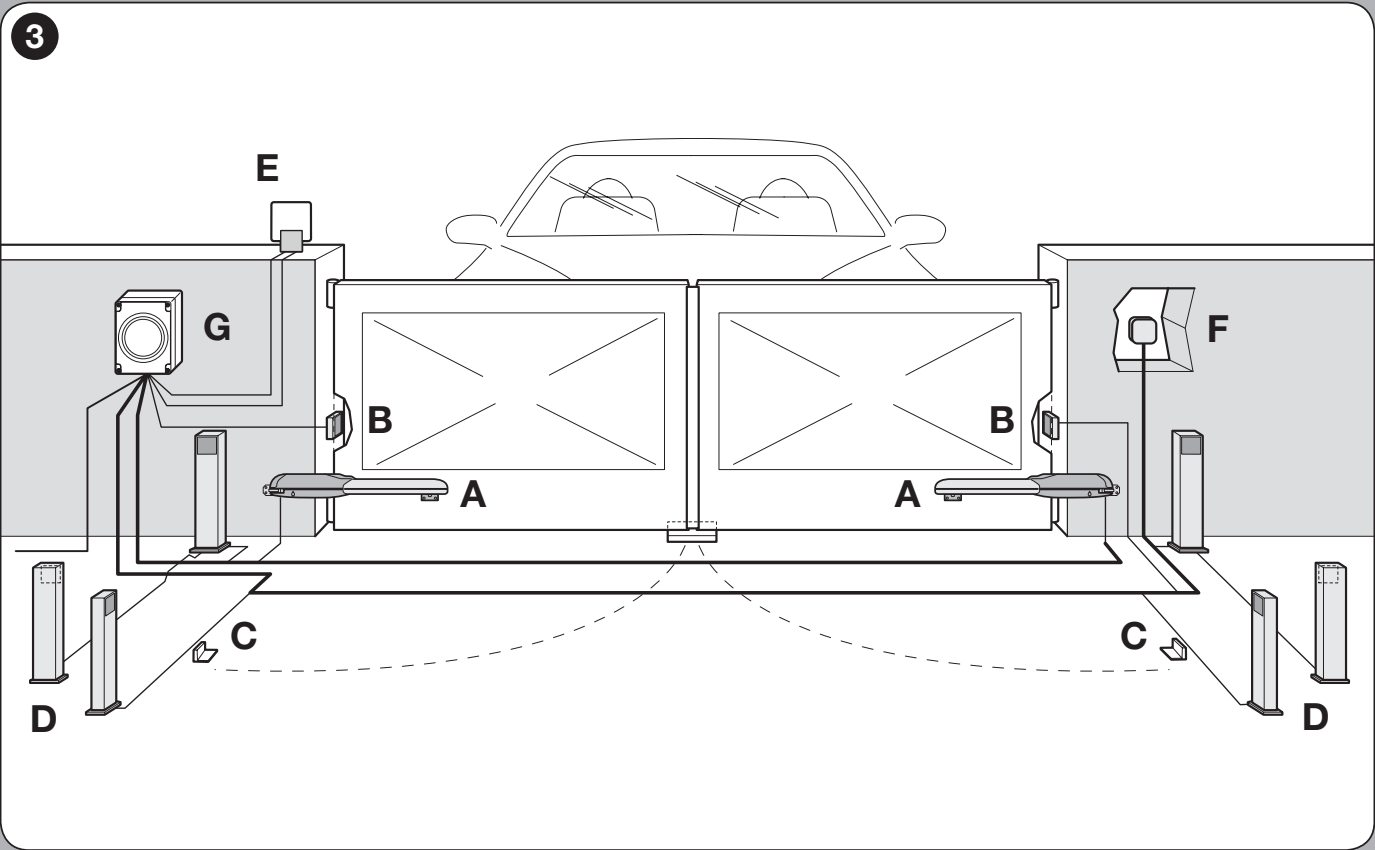

A motori, B fotoelementi, C atvēršanas atduri, D fotoelementu stabiņi, E signāllampiņa, F vadības elements, G vadības bloks. Konkrētos drošības elementus izvēlas atbilstoši vārtu radītajiem riskiem.

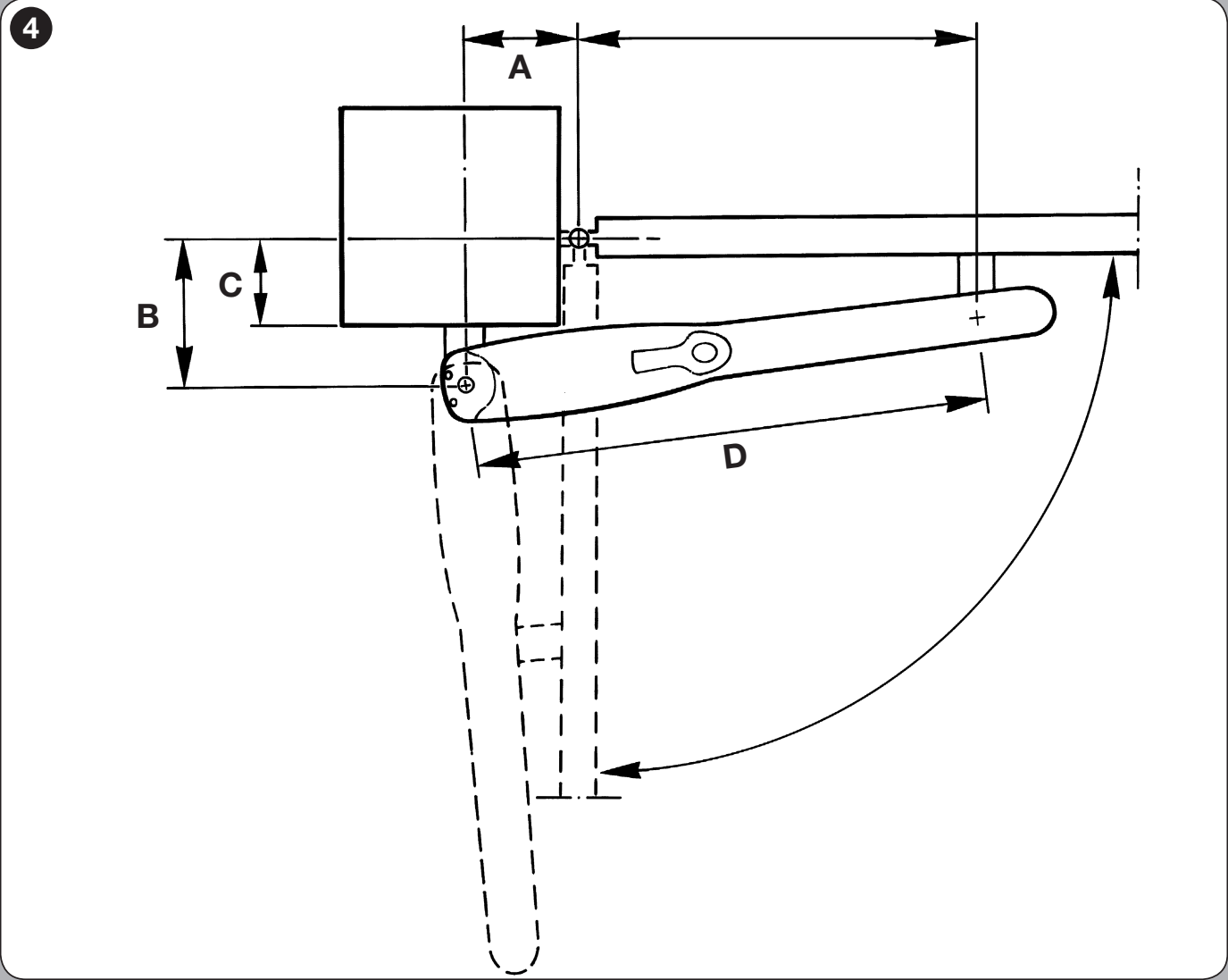

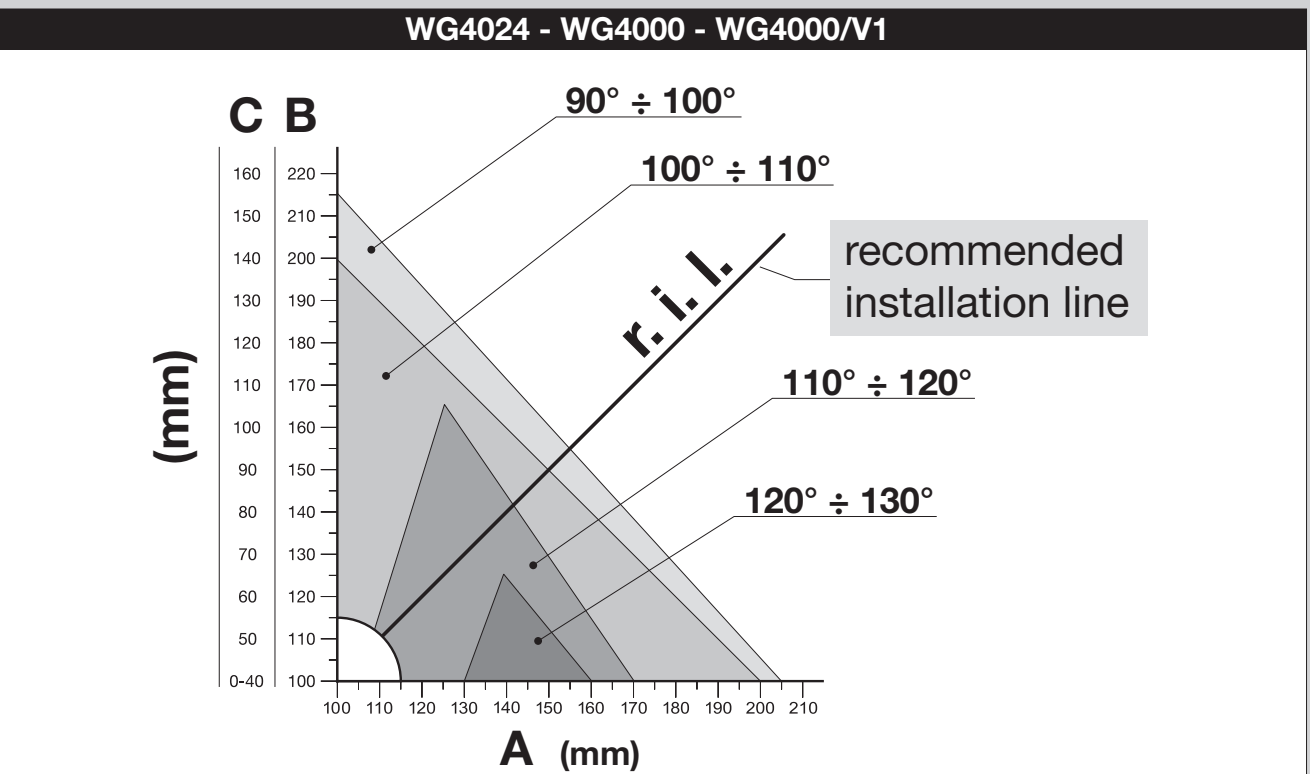

- Izmēriet lielumu C, tas ir, eņģes ass nobīdi no montāžas virsmas, kā parādīts zīmējumā.
- Diagrammā atrodiet izmērīto C vērtību. Horizontālā līnija nosaka lielumu B; pie ieteicamās montāžas līnijas r.i.l. / DIL nolasiet atvēršanas leņķi.
- No izvēlētā punkta novelciet vertikālu līniju līdz asij A. A un B jābūt līdzīgiem, ideālā gadījumā – vienādiem.
- Ja leņķis nav piemērots, izvēlieties citu pieļaujamu A/B kombināciju. Nepielāgojiet izmērus ārpus diagrammā norādītā diapazona.
- Pirms noenkurošanas pārbaudiet, vai priekšējais kronšteins atrodas uz vārtu vērtnes stingrās daļas un vai kronšteinu augstuma starpība būs F = 30 mm.

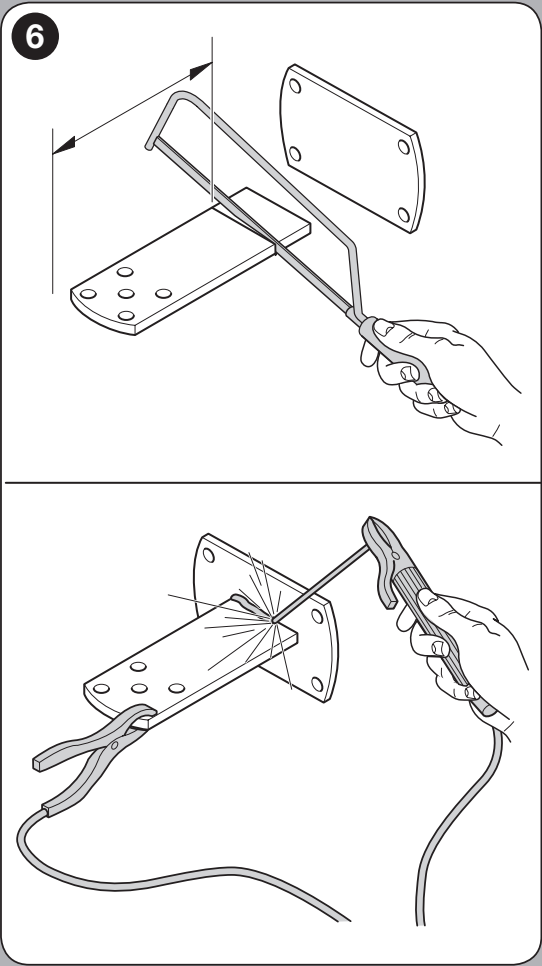

Aizmugurējo kronšteinu saīsina atbilstoši vajadzīgajam A/B izmēram un piemetina pie montāžas plāksnes; pēc tam plāksni noenkuro ar piemērotām skrūvēm, paplāksnēm un enkuriem. Komplektā iekļautā aizmugurējā kronšteina garums ir 150 mm. Ja ģeometrijas dēļ nepieciešams garāks kronšteins, izmantojiet pagarināto NICE PLA6 kronšteinu; tikai tā garuma maiņa neaizstāj aprēķinu pēc diagrammas.
GAP02500 stiprinājuma kronšteinu pilnie izmēri palīdzēs pārbaudīt, vai pietiek vietas stiprināšanai. Pārbaudiet A/B/C izmērus atbilstoši eņģu novietojumam un motora modelim.
Atvēršana uz āru

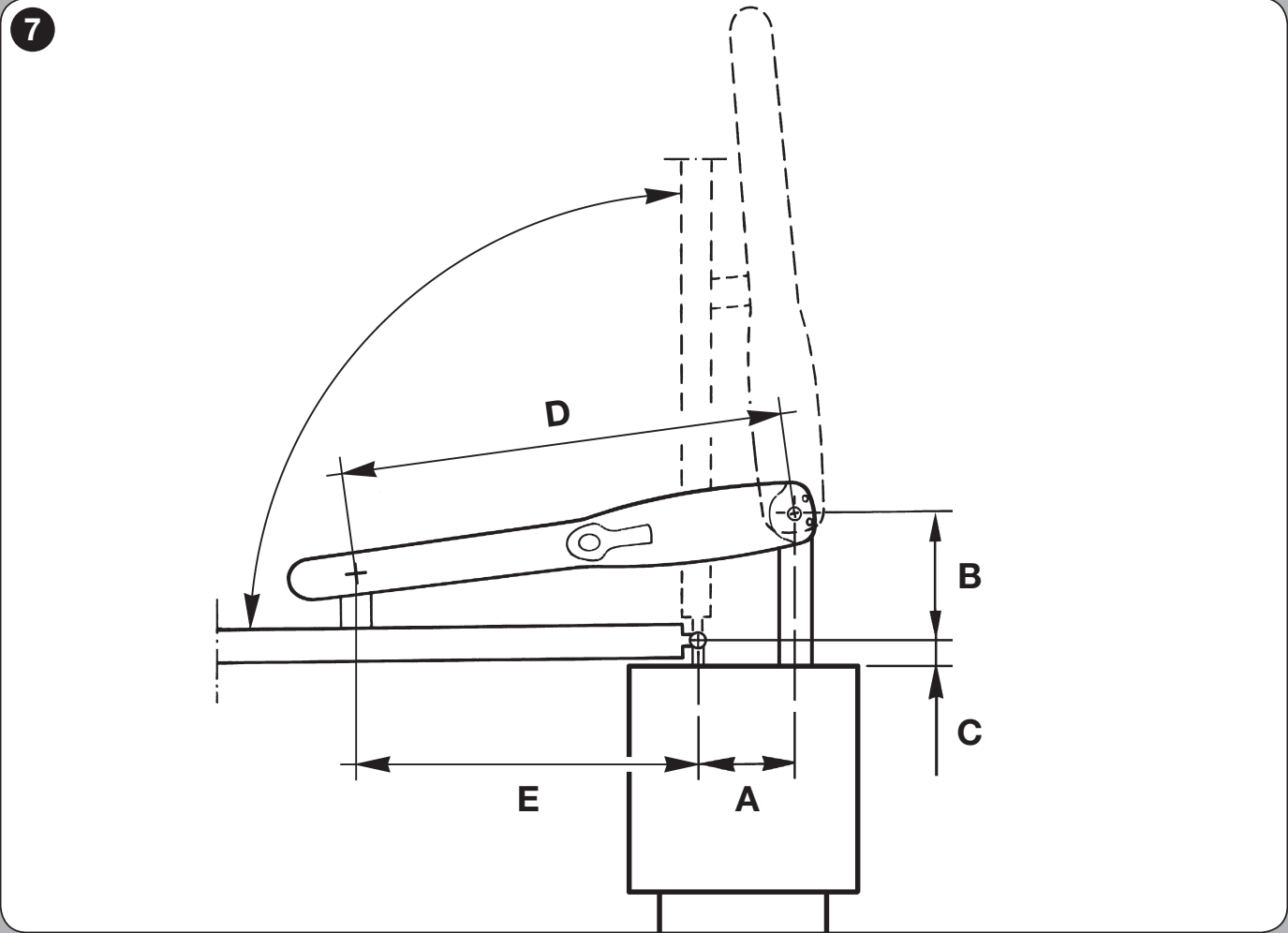

WINGO var uzstādīt arī tā, lai vārti atvērtos uz āru, kā parādīts nākamajā zīmējumā. Paredziet pagarinātu aizmugurējo kronšteinu PLA6 un pārbaudiet, vai ārpus iebrauktuves ir pietiekami daudz vietas. Tehniķim jāpārkārto motora vadu virziens atbilstoši pieslēgumam un atkārtoti jāpārbauda pareizā vārtu vērtņu secība. Kopējo vadu un aizsargvadītāju PE nedrīkst sajaukt.
II. Priekšējais kronšteins un montāžas izmēri
WG4000 modelim ir spēkā D = 700 mm. Izvēlieties E izmēru atbilstoši A vērtībai tabulā. D ir montāžas izmērs, kas norādīts zīmējumā; virzuļa gājiens ir cits lielums. Piemetiniet kronšteinu pie vārtu vērtnes stingrās daļas; alternatīva pieskrūvēšanai ir NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 600 |
| 110 | 590 |
| 120 | 580 |
| 130 | 570 |
| 140 | 560 |
| 150 | 550 |
| 160 | 540 |
| 170 | 530 |
| 180 | 520 |
| 190 | 510 |
| 200 | 500 |
| 210 | 490 |
| 220 | 480 |
| 230 | 470 |

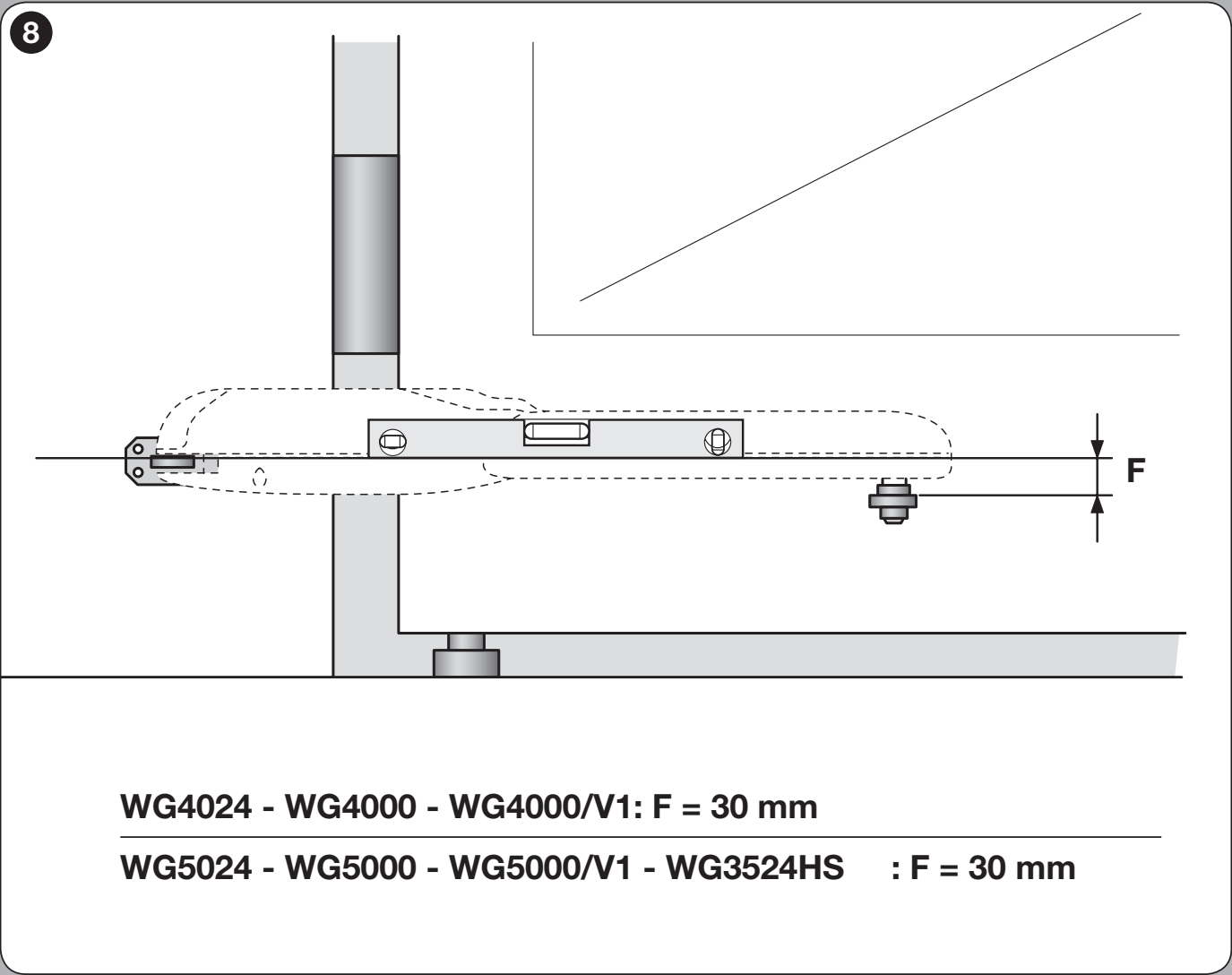

Priekšējais stiprinājums pie vārtu vērtnes atrodas par F = 30 mm zemāk nekā aizmugurējais stiprinājums pie staba, kā parādīts attēlā. Tas nenozīmē visa motora slīpumu: pārbaudiet tā pareizu uzstādījumu ar līmeņrādi. Pirms metināšanas pārbaudiet abas motora pozīcijas un to, vai kronšteinu iespējams sasniegt pie vārtu vērtnes.
III. Motora nostiprināšana

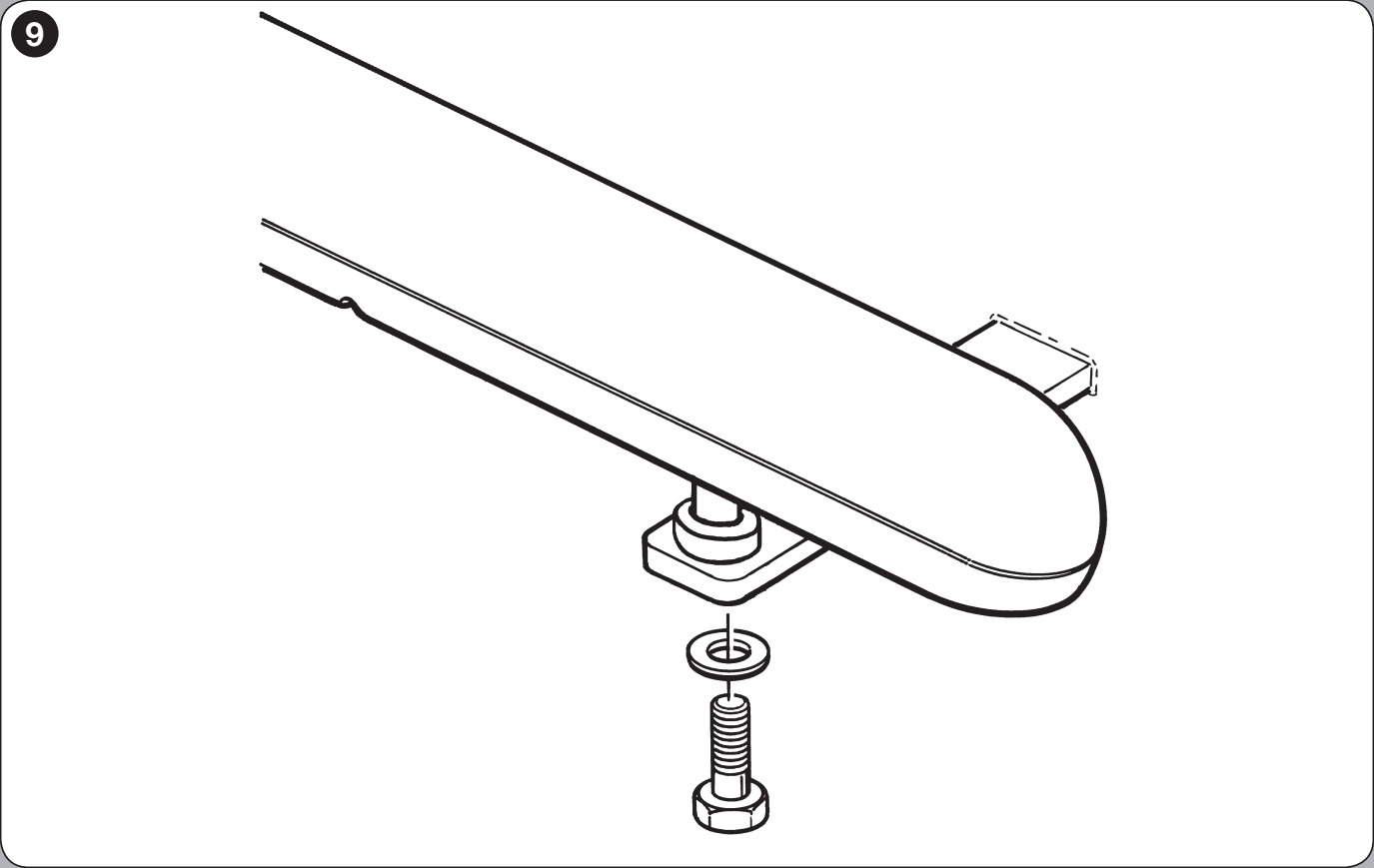

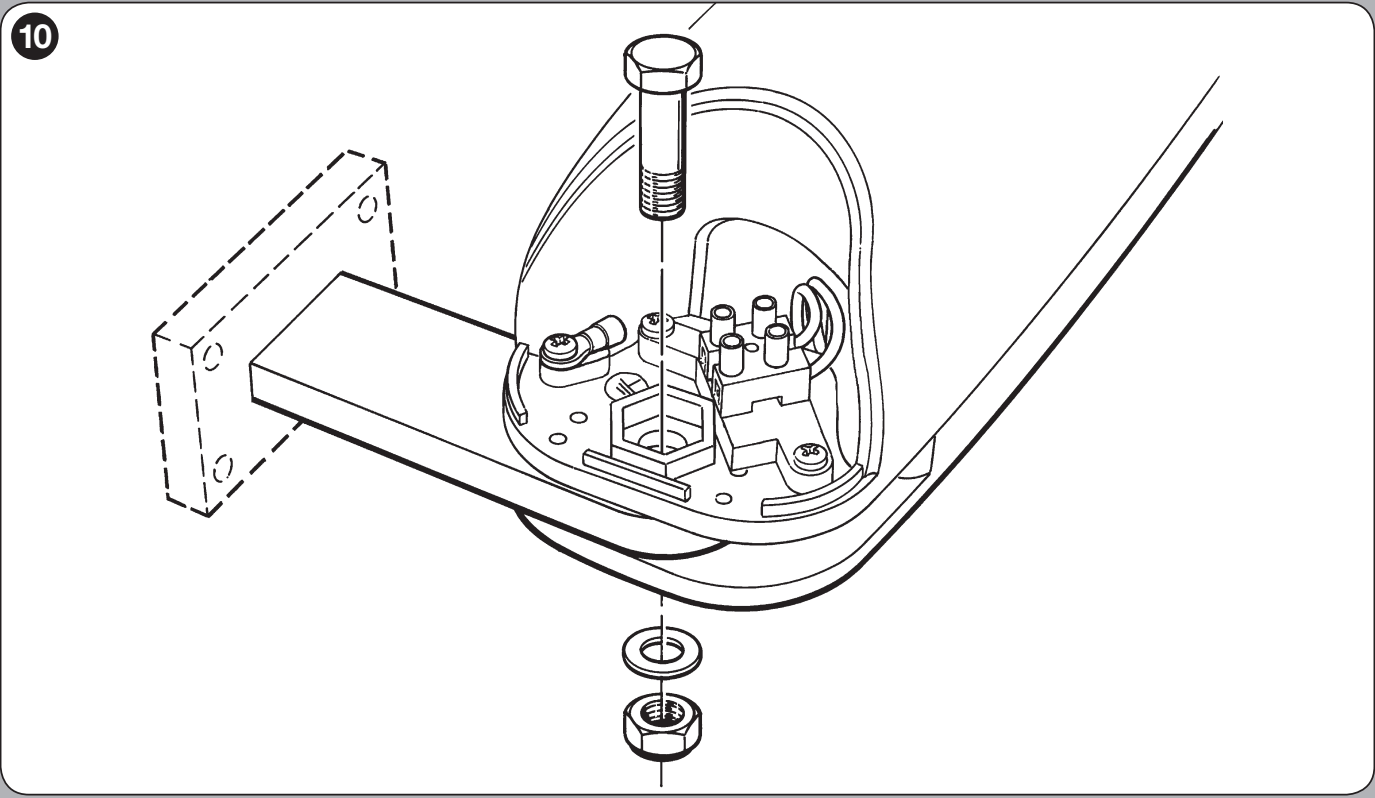

- Nostipriniet motoru pie aizmugurējā kronšteina ar komplektā iekļauto skrūvi, paplāksni un uzgriezni. Pievelciet uzgriezni, pēc tam atskrūvējiet to aptuveni par 1/10 apgrieziena, lai paliktu minimālā nepieciešamā brīvkustība.
- Pievienojiet priekšējo daļu pie kronšteina ar komplektā iekļautajām detaļām un pievelciet, kā parādīts attēlā.
- Ar roku pārbaudiet visu kustības ceļu, pārliecinoties, ka nekas neaizķeras un nerodas sānu slodze. Piestipriniet atbloķēšanas instrukcijas uzlīmi piedziņas tuvumā.

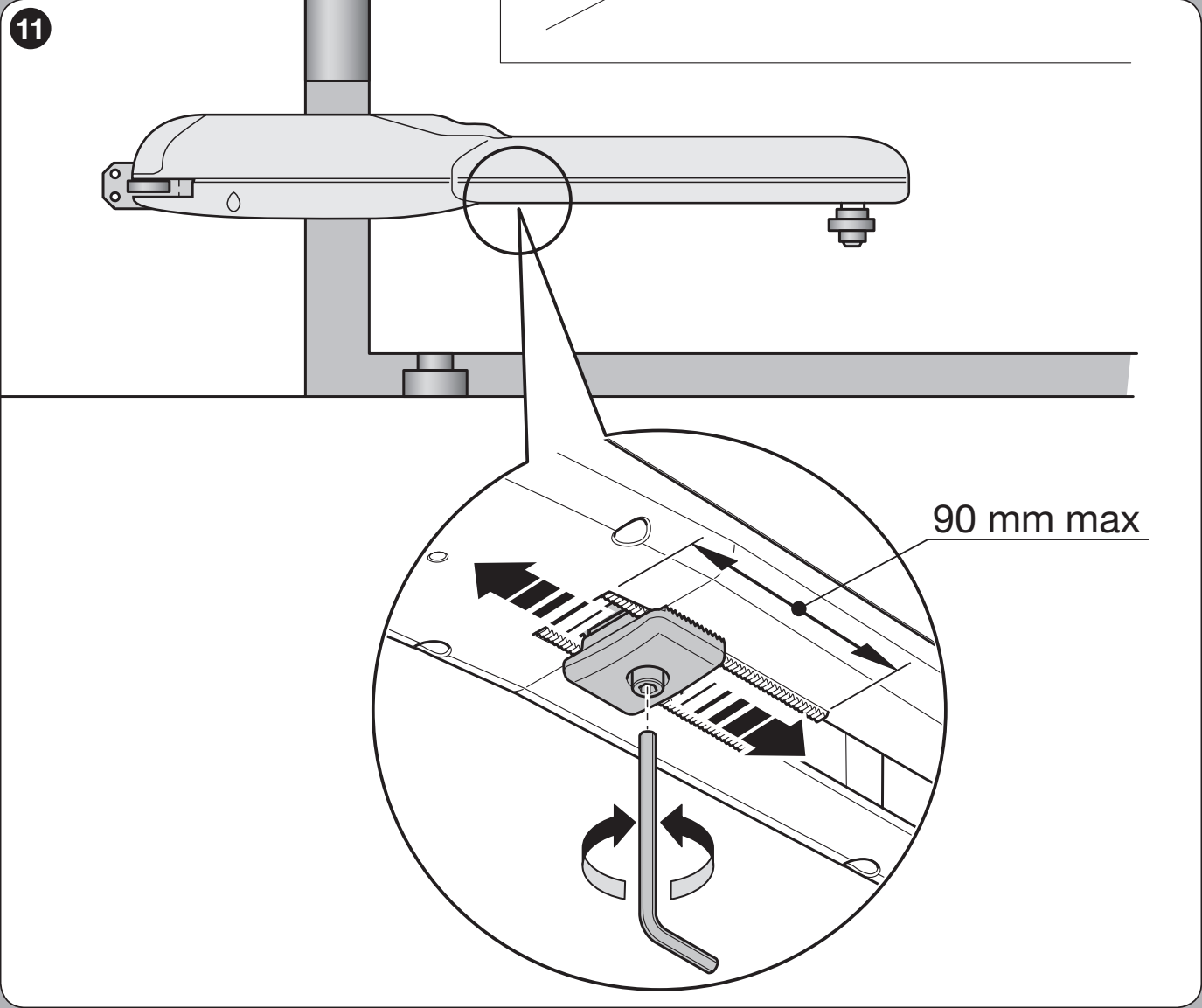

IV. Mehāniskā atdures iestatīšana
Iepriekš uzstādītā atdure mehāniski nosaka atvēršanas pozīciju; tā nav elektriskais gala slēdzis. Aizvēršanas pozīcijā nodrošiniet vārtu stingru atduri. MC800 sistēmai nepieciešamas mehāniskās atdures abos virzienos.
- Atvienojiet barošanu un atbloķējiet motoru.
- Atskrūvējiet mehāniskās atdures skrūvi.
- Ar roku atveriet vārtu vērtni līdz vajadzīgajai pozīcijai.
- Pārbīdiet atduri līdz tapai un pievelciet skrūvi. Ievērojiet izmēru 90 mm maks. kas norādīts atdures iestatīšanas detalizētajā attēlā. Šis izmērs nav motora kopējais gājiens; WG4000 tas ir 320 mm.
- Ar roku aizveriet vērtni un nofiksējiet piedziņu. Pēc tam veiciet visas sistēmas apmācību un pārbaudes.

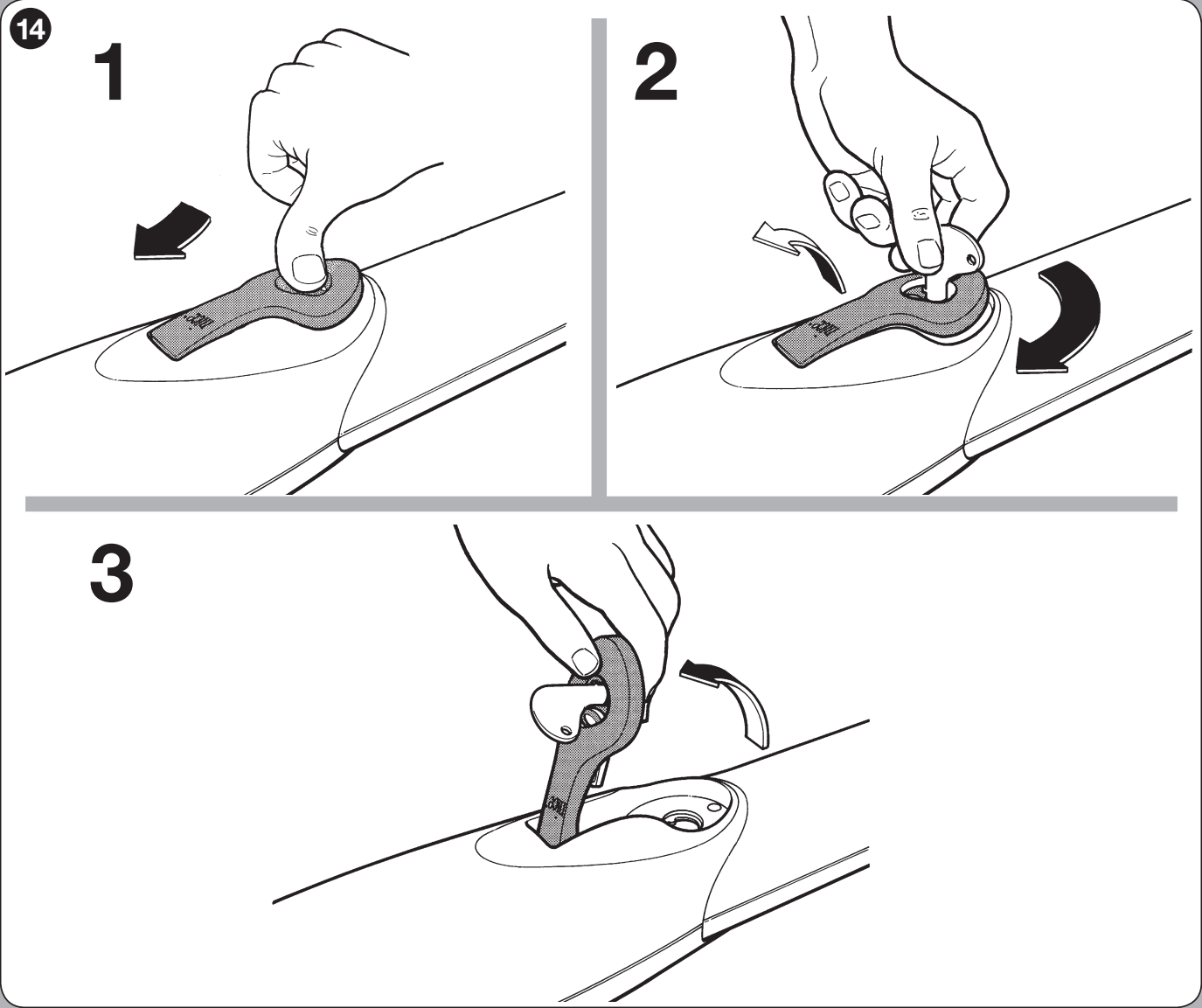

Manuāla atbloķēšana elektroapgādes pārtraukuma gadījumā
- Apturiet vārtus, atvienojiet barošanu un nodrošiniet vērtni pret patvaļīgu kustību. Ja ir uzstādīta elektriskā slēdzene, vispirms to atslēdziet.
- Atbīdiet slēdzenes aizsargvāciņu, ievietojiet atslēgu un pagrieziet to pulksteņrādītāja virzienā.
- Paceliet atbloķēšanas rokturi un virziet to līdzi tā kustībai. Tagad vārtu vērtni var pārvietot ar roku.
- Pirms automātiskās darbības nolaidiet rokturi, pagrieziet atslēgu pretēji pulksteņrādītāja virzienam, izņemiet to un aizveriet aizsargvāciņu. Pārbaudiet, vai piedziņa ir nofiksēta.
Ja vārti ir vienīgā ieeja īpašumā, piekļuvi atbloķēšanas mehānismam paredziet jau pirms montāžas. Bojājuma gadījumā neturpiniet automātisko darbību, kamēr nav noskaidrots tā cēlonis.
Kabeļu instalācija
Tālāk norādītie šķērsgriezumi un garumi attiecas uz komplektāciju ar MC800/MCA5R30. Tīkla un motora kabeļus atdaliet no zemsprieguma signālu vadiem, pasargājiet no ūdens un vārtu vērtnes kustības, kā arī nostipriniet kabeļu ievados. Barošanas līnijai jābūt aprīkotai ar atbilstošu aizsardzību un pilnīgas atvienošanas iespēju.
| Ķēde | Kabelis | Garums atbilstoši MC800 |
|---|---|---|
| Barošana uz vadības bloku | 3 × 1,5 mm² | Līdz 30 m; garākai līnijai — 3 × 2,5 mm² un aizsargzemējums automatizācijai atbilstoši instrukcijai. |
| Katrs 230 V motors | 4 × 1,5 mm² | Līdz 10 m, ieskaitot aizsargvadu PE. |
| ELAC bākuguns | 2 × 1,5 mm² | Līdz 20 m. |
| BlueBUS fotoelementi | 2 × 0,5 mm² | Līdz 20 m; virs 20 līdz 40 m — 2 × 1 mm², bez polaritātes. |
| Atslēgas slēdzis | 2 kabeļi 2 × 0,5 mm² | Līdz 50 m. |
| Elektriskā slēdzene | 2 × 1 mm² | Līdz 10 m. |
| Antena | RG58 | Līdz 20 m, ieteicams mazāk par 5 m. |
EPM releja fotoelementiem nepieciešama gan barošana, gan signāla kontakts; vadu skaits ir atkarīgs no TX/RX shēmas un izvēlētās testēšanas metodes. Pilna MC800 kabeļu instalācija un montāža.

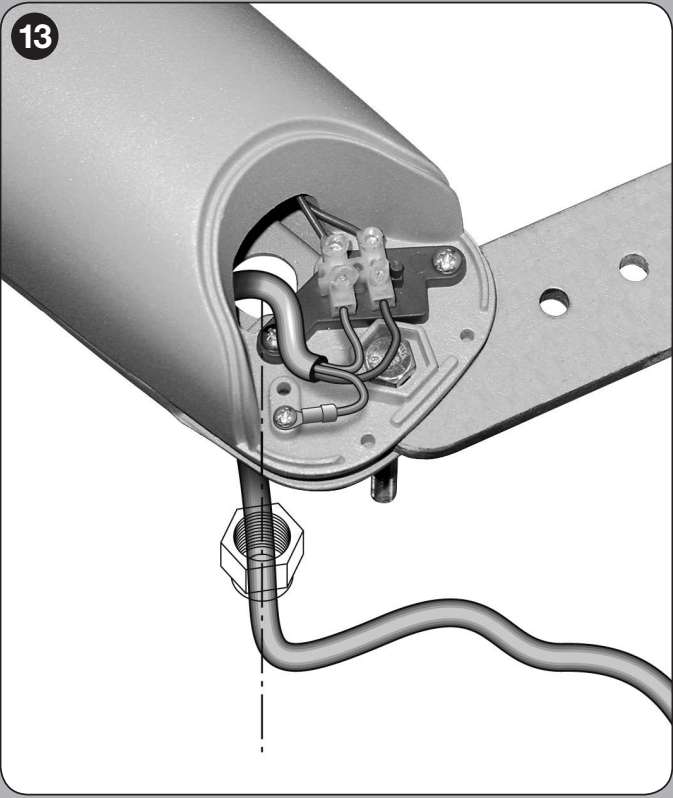

Motora pieslēgums un piederumu polaritāte
WG4000 ir 230 V AC motors. To nedrīkst pieslēgt MC424L vai MC824H 24 V motora izejai. Motora vadi — atvēršana / kopējais / aizvēršana — un aizsargvads PE pieslēdziet atbilstoši marķējumam uz motora un vadības bloka. Tā ir maiņstrāvas ķēde, nevis +/− polaritāte. Motoram nav atsevišķa enkodera vada vai bezpotenciāla elektrisko gala slēdžu.
Ja MC800 pieslēgts viens motors, izmantojiet M2. Ja pieslēgti divi motori, M2 vispirms atver, bet M1 vispirms aizver. Lai mainītu kustības virzienu, samainiet vietām attiecīgā motora galējos virziena vadus; kopējais vads un PE paliek paredzētajās spailēs. Pirms jebkādiem pieslēguma darbiem atvienojiet barošanu.
| 3 / 4 – palīgbarošana | 3 = 0 V (−), 4 = Common +24 V DC (+), kopā maks. 200 mA. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −, pārslēdzama fotoelementu barošana, maks. 4 W. Gaidstāves režīmā tiek izslēgta; nejauciet ar vecākas plates OGI spaili. |
| 6 / 7 – BlueBUS | Divu vadu barošana un datu pārraide; bez +/− polaritātes. |
| FLASH | Pašmirgojoša bākuguns 230 V AC, maks. 21 W, piemēram, ELAC. Zemsprieguma ELDC nepieslēdziet šai izejai. |
| 1 / 2 – ELS | Elektriskā slēdzene 12 V AC, maks. 15 VA; bez līdzstrāvas polaritātes. |
| 4 / 13 – SbS | Bezpotenciāla NO impulsu vadības kontakts; nepievadiet tam ārēju spriegumu. |
| 4 / 14, 4 / 15 | Bezpotenciāla NO kontakti: atvēršana / aizvēršana. |
| 4 / 12 – STOP | Apgūta drošības ieeja NO, NC vai 8,2 kΩ atkarībā no aizsardzības pieslēguma. |
| 8 / 9 / 10 – AUX | Releja fotoelementu režīmā: PHOTO / PHOTO1 / PHOTO2, kopējais kontakts 4; LP deg. Šajā režīmā ieeja 11 ir STOP. Neizmantotās AUX ieejas atstājiet brīvas; nepievienojiet universālus džemperus. |

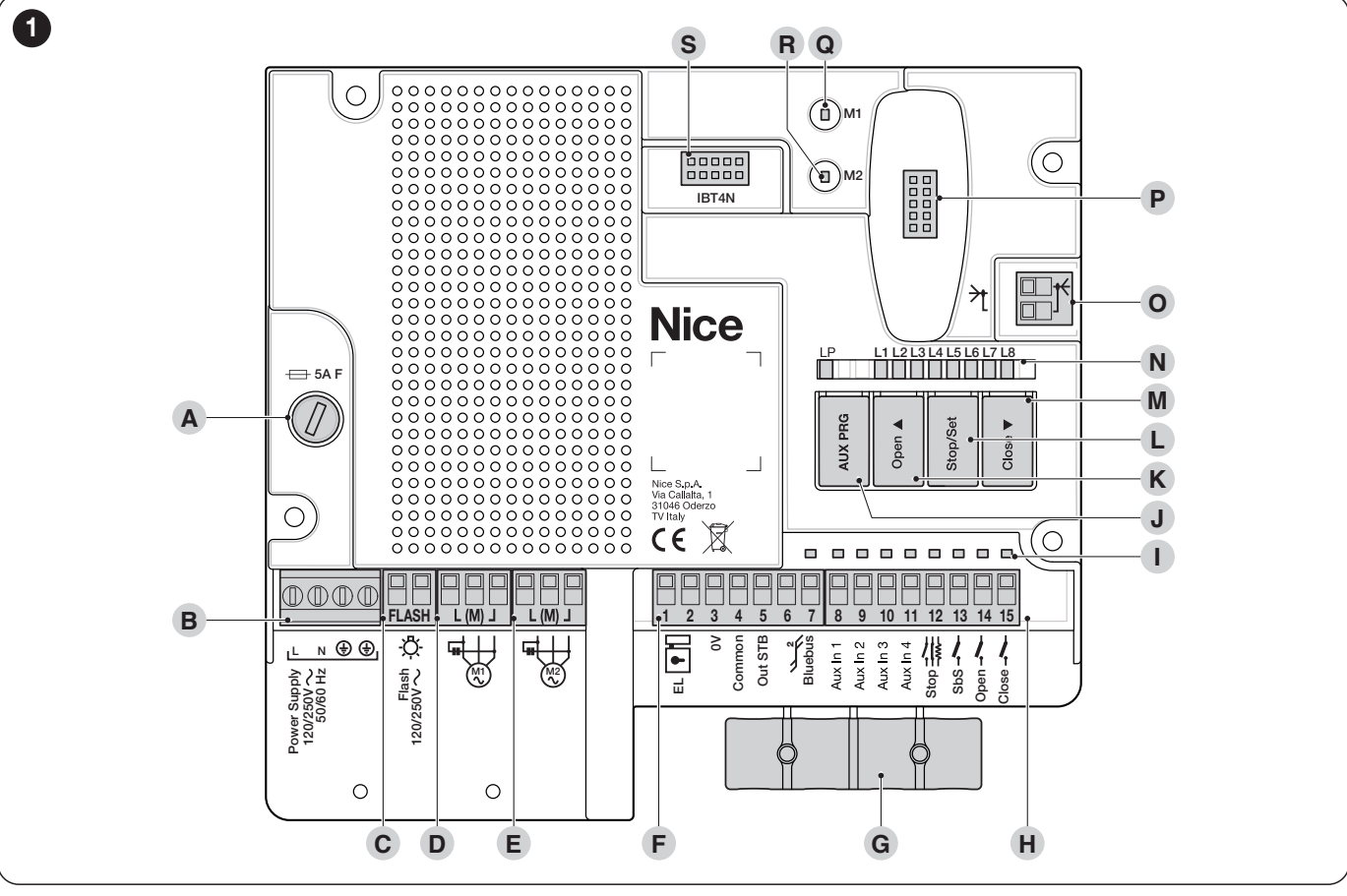

Uz plates ir pogas Open ▲, Stop/Set un Close ▼, LED indikatori L1–L8 un poga AUX PRG. Uztvērējs jāpievieno SM savienotājam. Atsevišķu spaiļu detalizēts pieslēgums.
Fotoelementi, pārbaude un drošības mala
MC800/MCA5R30 atbalsta gan releja, gan BlueBUS fotoelementus, tostarp kombinētu pieslēgumu. AUX režīms releja fotoelementiem nav savietojams ar AUX izmantošanu elektriskajiem gala slēdžiem; WINGO tos neizvada uz AUX. TX/RX barošanas pieslēgumam jāatbilst Standby vai foto testa režīmam.

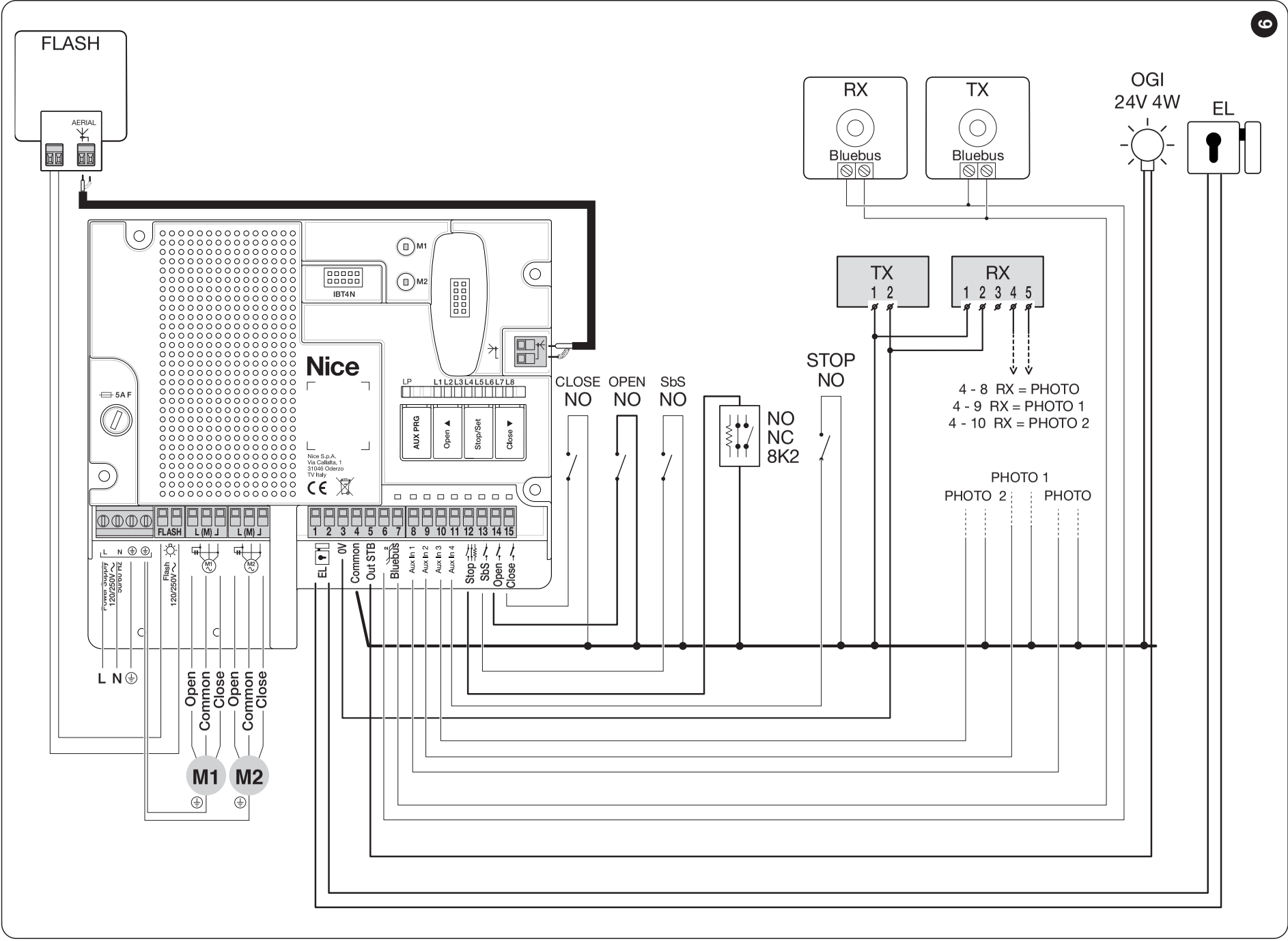

Shēmā parādīts kombinēts pieslēgums bez foto testa, Standby režīms izslēgts. Citam režīmam izmantojiet tam paredzēto shēmu; nepietiek pārspraust tikai vienu džemperi. EPM ar līdzstrāvas barošanu pieslēdz šādi: TX/RX 1 = +, 2 = −; RX 4 = COM, 5 = NC. COM/NC kontakts jāpievieno starp 4 Common un izvēlēto PHOTO ieeju 8, 9 vai 10. Releja fotoelementi, foto tests un Standby režīms.
BlueBUS fotoelementus pieslēdziet paralēli ar diviem vadiem, neievērojot polaritāti. Viena pāra TX un RX jābūt ar vienādu adresi, bet dažādiem pāriem — ar atšķirīgām adresēm. Pēc pieslēguma maiņas vēlreiz veiciet ierīču atpazīšanu. BlueBUS fotoelementu adresēšana un reakcijas.
Automatizācijai ar MC800 nepieciešamas jutīgas drošības malas. To veidu un novietojumu montētājs izvēlas atbilstoši saspiešanas vietām un pārbaužu rezultātiem. Fotoelementi aizsargā tikai to zonu, kuru tie faktiski uzrauga. Drošības ierīču pieslēgšana pie STOP.
MC800 / MCA5R30 pirmā iedarbināšana
Pirms ieslēgšanas pārbaudiet, vai stiprinājumi ir droši, atbloķēšanas mehānisms ir nofiksēts, ir uzstādīti atduri, vadi, motoru virziens, M1/M2 secība un visi aizsargelementi. Pirmās kustības laikā vārtu zonai jābūt brīvai, un tehniķim jābūt gatavam apturēt kustību.
- Pēc ieslēgšanas BlueBUS indikatoram jāmirgo aptuveni reizi sekundē; pievienoto BlueBUS TX/RX LED indikatoriem jāmirgo, bet FLASH indikatoram jābūt izslēgtam. Ja šie nosacījumi nav izpildīti, vispirms novērsiet pieslēguma kļūdu.
- Ierīču atpazīšana: turiet nospiestas Open ▲ + Stop/Set un atlaidiet, kad L1/L2 sāk ātri mirgot, aptuveni pēc 3 s. Ja procedūra ir veiksmīga, STOP indikators deg, bet L1/L2 nodziest. Veiciet šo procedūru arī tad, ja piederumi nav uzstādīti.
- Automātiska pozīciju apguve: turiet nospiestas Stop/Set + Close ▼ un atlaidiet, kad L3/L4 sāk ātri mirgot, aptuveni pēc 3 s. Pēc tam M1 aizveras, M2 aizveras, M2 atveras, M1 atveras, M1 aizveras un M2 aizveras līdz attiecīgajiem atduriem. Ja ir tikai viens motors, darbojas tikai M2.
- Ja motors pirmās aizvēršanas vietā sāk atvērties, pārtrauciet apguvi, nospiežot Open vai Close. Atvienojiet barošanu, izlabojiet kustības virzienu un atkārtojiet apguvi no sākuma. Divviru vārtiem, ja vārtu vērtņu secība ir pretēja, izlabojiet M1/M2 piešķīrumu. Vienu motoru atstājiet pieslēgtu pie M2; ja virziens ir nepareizs, izlabojiet tikai tā virziena vadus.
- Par veiksmīgu pozīciju apguvi liecina L3/L4 nodzišana. Fotoelementa vai STOP nostrāde pārtrauc apguvi; novērsiet cēloni un atkārtojiet visu procedūru.
- Pārbaudiet atkārtotu atvēršanu, aizvēršanu un apturēšanu, katru drošības ierīci, vērtņu pārklāšanos un atbloķēšanu, kā arī izmēriet visas sistēmas radīto spēku. Ekspluatācijā nododiet tikai sekmīgi pārbaudītus vārtus.
Pārbaudot tikai WINGO, jābūt iespējamai manuālai kustībai ar spēku, kas nepārsniedz 390 N. Tā ir pārbaudes augšējā robeža, nevis mērķis grūti kustināmiem vārtiem vai trieciena spēka iestatījums. Automātiskas kustības spēku tehniķis novērtē, veicot atsevišķu mērījumu.
Iestatījumi un vadības ierīces
Atsevišķam motoram nav programmēšanas pogu vai radio uztvērēja. Spēku, pauzi, automātisko aizvēršanu, palēninājumu un vērtņu aizkavi iestata uzstādītā vadības blokā. Pēc drošības parametru maiņas atkārtojiet pārbaudes. WINGO ir elektromehāniska ierīce; neaktivizējiet tai hidraulisko motoru spiediena uzturēšanu.
MC800 programmēšana un tabulas · Pozīciju manuāla un kombinēta apguve
Tālvadības pults sapārošanu nosaka konkrētais uztvērējs un saglabātais kodējums, nevis tikai frekvence. Pašreizējās komplektācijās ir OXIBD un INTI2. Divvirzienu ON3EBD nepieciešams atbalstīts OXIBD; ON3ELR paredzēts OXILR. Ārējo OXIBD antenu pieslēdziet tieši uztvērējam saskaņā ar tā instrukciju, nevis automātiski pie pamatplates antenas ieejas, kas redzama vecākā shēmā.
Tālvadības pulšu sapārošana un dzēšana
Ko pārbaudīt problēmu gadījumā
| Pazīme | Ko pārbaudīt |
|---|---|
| Motors nekustas | Barošanu, atbloķēšanas mehānisma fiksāciju, STOP un fotoelementus. Drošinātājus un elektriskās ķēdes tehniķis pārbauda, kad barošana ir izslēgta. |
| Motors darbojas, bet vērtne stāv | Atbloķēšanas mehānisma fiksāciju, kronšteinu savienojumu un mehāniskus bojājumus. |
| Vērtne apstājas vai sāk kustēties atpakaļ | Vispirms pārbaudiet kustību manuāli, eņģes, atdures un šķēršļus; pēc tam — fotoelementus un drošības iestatījumus. Nepalieliniet spēku, kamēr nav noskaidrots cēlonis. |
| Nepareizs virziens vai secība | Virziena vadus un, ja ir divi motori, arī M1/M2 piešķīrumu. Vienu motoru atstājiet pieslēgtu pie M2; kopējo vadu un PE nepārspraudiet. |
| Tālvadības pults nereaģē, bet poga darbojas | Bateriju, saderību, tālvadības pults apguvi un uztvērēja antenu. |
| Kļūda pēc piederumu nomaiņas | Pieslēgumu, barošanu, AUX vai BlueBUS adreses un atkārtotu ierīču atpazīšanu. |
Mirgošanas reižu skaits un novēršanas procedūras: MC800 diagnostika. Vadības bloka atiestatīšana, uztvērēja dzēšana un pozīciju apguve ir atšķirīgas darbības. Pirms atiestatīšanas pierakstiet iestatījumus un ievērojiet savas plates instrukciju.
Saderīgi piederumi
Izvēlieties piederumus atbilstoši faktiski uzstādītajam vadības blokam, tā izejām un uzstādītajam uztvērējam.
| Kas | Kāpēc | Veids |
|---|---|---|
| Vadības bloks | Atkarībā no izvēlētā modeļa nodrošina viena vai divu motoru vadību. | MC800 / MCA5R30; MC200 vienam motoram. Vecāka MCA5 versija ir cita servisa versija. |
| Signāllukturis | Brīdina par kustību. Spriegumam jāatbilst vadības bloka izejai. | ELAC MC800 FLASH 230 V AC. Signāllukturu izvēle atkarībā no barošanas un izejas funkcijas. |
| Fotoelementi | Uzrauga izvēlēto vārtu zonu. MC800/MCA5R30 ļauj atbilstoši shēmai kombinēt releja un BlueBUS fotoelementus. | EPM, EPMOR, EPMA – releja tipa. EPMB, EPLB, EPSB, EPMORB, EPMOB, F210B – BlueBUS. EPMOW nepieciešama IBW saskarne. FT210B nav parasts MC800 fotoelementu aizstājējs; malas aizsardzības saderība jāizvērtē atsevišķi. Pieslēgšana. |
| Raidītājs | Vārtu tālvadībai. | |
| Uztvērējs | Radio uztvērēju izvēlieties atbilstoši tālvadības pults kodējumam. Viedajai vadībai nepieciešama konkrēta saderīga saskarne un atbilstoša barošana. | Spraužamie radio uztvērēji: OXIBD, OXI, OXILR. BIDI-WIFI un BiDi-ZWave atkarībā no saderības un ligzdas aizņemtības. Vadu Wi-Fi uztvērēji, piemēram, Zamel ar SUPLA, tiek pieslēgti ar bezpotenciāla kontaktu; to barošanai jāatbilst moduļa specifikācijai. GSM moduļi izvēlieties ar atbilstošu barošanu un bezpotenciāla NO izeju. Ja patēriņš ir lielāks, izmantojiet atsevišķu barošanas avotu. |
| Antena | Uzlabo saderīga uztvērēja uztveršanu; ievērojiet tā pieslēgšanas shēmu. | ABFKIT vai signāllukturim paredzēta antena. ELDC ir antenu, taču tā zemsprieguma gaismu nedrīkst pieslēgt 230 V FLASH MC800 izejai. OXIBD gadījumā koaksiālais kabelis tiek pievienots tieši uztvērējam. |
| Tastatūra | Vārtu vadība, izmantojot atbilstošu uztvērēju vai dekodēšanas saskarni; pats datu elements nav tiešs NO kontakts. | |
| Atslēgas slēdzis |
Vārtu vadībai ar atslēgu, izmantojot slēdzi, ko ar kabeli var pieslēgt piedziņai jebkurā vietā. |
|
| Karšu lasītāji | Vārtu vadība, izmantojot atbilstošu uztvērēju vai dekodēšanas saskarni; pats datu elements nav tiešs NO kontakts. |
|
| Elektroslēdzenes | Vārtu vērtnes papildu fiksēšana atbilstoši konstrukcijai un slodzei; MC800 ELS izeja: 12 V AC / 15 VA. | Horizontāls PLA11 vai vertikāls PLA10. Pirms vārtu manuālas pārvietošanas atslēdziet arī slēdzeni. |
Aptuvenais kalpošanas laiks

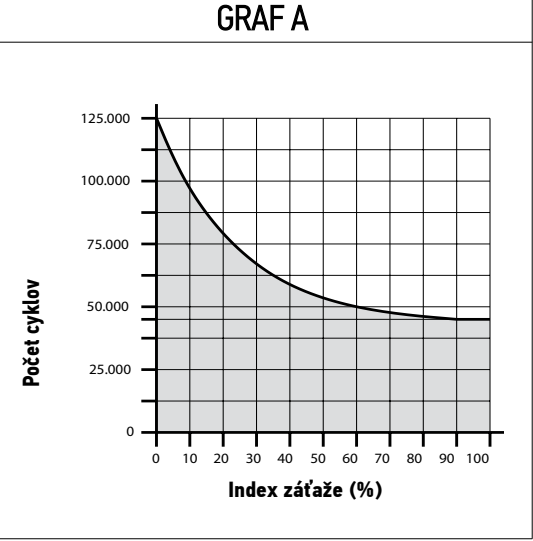

Saskaitiet attiecīgos svara un garuma indeksus un pieskaitiet pārējos faktorus. Katrā svara vai garuma grupā izmantojiet tikai vienu atbilstošo rindu. No kopējā procentuālā rādītāja grafikā nosakiet aptuveno ciklu skaitu.
| Faktors | Indekss |
|---|---|
| Vērtnes svars | virs 100–200 kg → 10 % virs 200–300 kg → 20 % virs 300–400 kg → 30 % |
| Vērtnes garums | 1–2 m → 20 % |
| Temperatūra / mitrums | Virs +40 °C vai zem 0 °C, vai arī mitrums virs 80 % → 20 % |
| Pilna vērtne | 15 % |
| Vējaina vieta | 15 % |
Diagramma ir aptuvens novērtējums, pieņemot regulāru apkopi, nevis garantēts gadu vai ciklu skaits. Tā nevar aizstāt pieļaujamā vērtnes svara un garuma diagrammu. Uzstādītājs novērtē visas vārtu sistēmas ekspluatācijas slodzi un drošības prasības.
Apkope un droša lietošana
Vismaz reizi 6 mēnešos uzticiet pārbaudīt stiprinājumus, kronšteinus, eņģes, nodilumu, koroziju, skrūves mehānisma eļļošanu, atdures, atbloķēšanu un kabeļus. Pēc apkopes tehniķis vēlreiz pārbauda kustību un visas drošības ierīces. Intensīvas lietošanas gadījumā apkopes intervālu nosakiet atbilstoši ekspluatācijai.
Vārtu kustības laikā nepieskarieties motoram vai vērtnei; ieejiet tikai pēc pilnīgas atvēršanās un apstāšanās. Bērni nedrīkst spēlēties pie vārtiem vai ar tālvadības pultīm. Ja vārtiem ir gājēju vārtiņi, to atvēršanai jānovērš automātikas iedarbināšana. Regulāri novāciet šķēršļus un notīriet fotoelementu lēcas. Neparastas skaņas, bojājumu vai patvaļīgas kustības gadījumā atvienojiet strāvas padevi un nodrošiniet remontu.
NICE WINGO WG4000 tehniskie parametri
| Veids | Vienas vērtnes neatgriezeniska elektromehāniska piedziņa bez iebūvēta vadības bloka. |
|---|---|
| Motora barošana | 230 V AC / 50 Hz |
| Maksimālā / nominālā strāva | 1,5 A / 0,5 A |
| Maksimālā / nominālā jauda | 200 W / 130 W |
| Gājiens | 320 mm |
| Tukšgaitas ātrums | 0,016 m/s |
| Maksimālais / nominālais spēks | 1 500 N / 500 N |
| Cikli stundā | 30 pie nominālā spēka; rezultāts ir atkarīgs no uzstādīšanas apstākļiem. |
| Aizsardzības klase | IP44 |
| Darba temperatūra | −20 līdz +50 °C |
| Izolācijas klase | F |

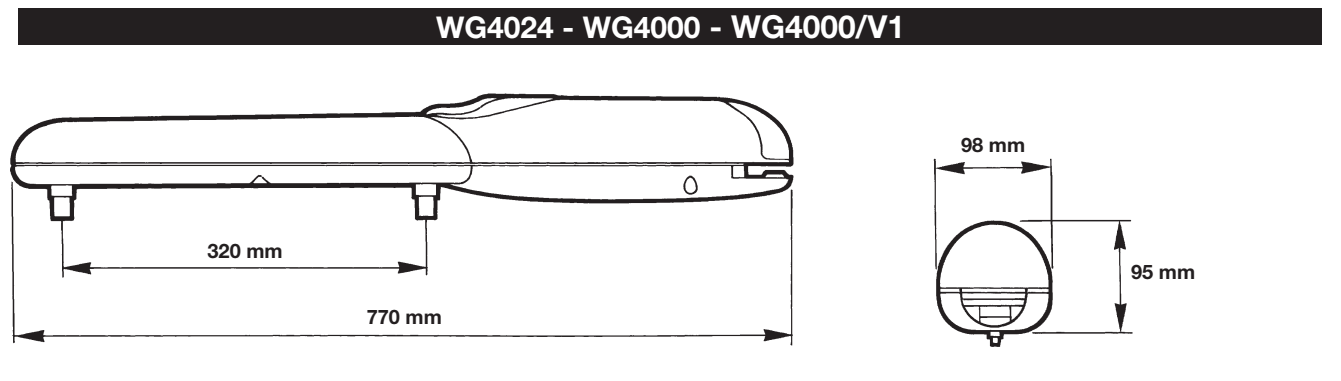

| Izmēri | 770 × 98 × 95 mm (garums × platums × augstums) |
| Motora svars | 6 kg |
| Mehāniskā atdure | Iepriekš uzstādīta atvēršanas atdure; aizvēršanu nodrošina fiksēta vārtu atdure. |
