NICE Toona TO5016 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vārtu vērtni līdz 5 m/500 kg


Produkta pieejamība: pēc pieprasījuma

Produkts var nebūt pieejams, sazinieties ar mums lai iegūtu vairāk informācijas.

NICE Toona TO5016 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vārtu vērtni līdz 5 m/500 kg NICE Toona TO5016 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vārtu vērtni līdz 5 m/500 kg
NICE-TO5016
pēc pieprasījuma
275,76 € bez PVN
333,67 € ar PVN

 gab.
Svars
7,00 kg

Produkta apraksts NICE Toona TO5016 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vārtu vērtni līdz 5 m/500 kg

  • Nebloķējams
  • 230V
  • Lēns
  • Ar mikroslēdža gala slēdzi atvēršanai un aizvēršanai

Lietošanas diapazons

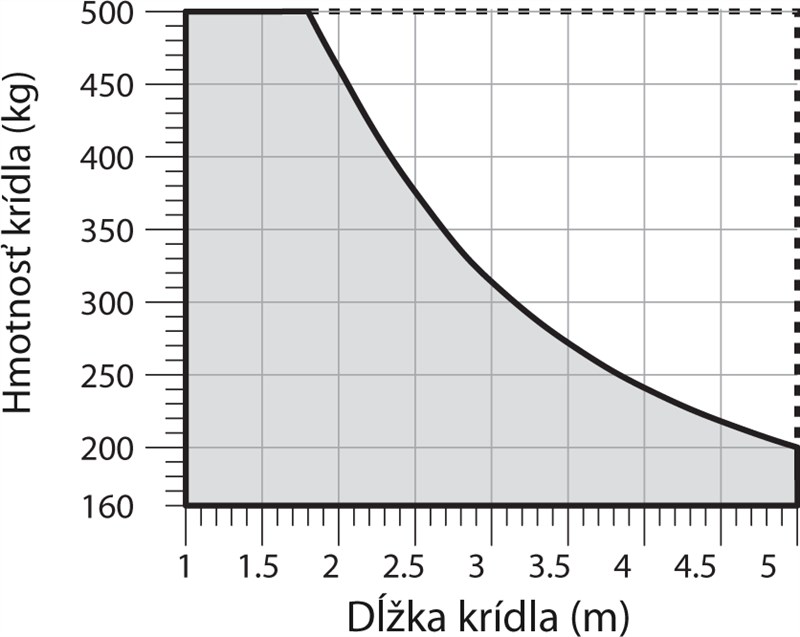

Vārtu vērtnei ar svaru līdz 500kg un garumu līdz 5m saskaņā ar tālāk redzamo lietošanas grafiku:

NICE Toona 5 piedziņas lietošanas ierobežojums

Saderīgie vadības bloki

Tehniskie parametri

Barošana 230V
Strāvas patēriņš 1,5A
Jauda 340W
Ātrums 0,013m/s
Spēks 1800N
Cikli stundā* 54
Aizsardzības klase IP44
Darba temperatūra -20°C līdz +50°C
Izmēri 965x115x105mm
Svars 7kg

* optimālas uzstādīšanas gadījumā

I. Aizmugurējā stiprinājuma kronšteina uzstādīšana

NICE Toona piedziņas atvēršanas shēma uz iekšpusi NICE Toona piedziņas atvēršanas shēma uz ārpusi
Atvēršanas shēma uz iekšpusi Atvēršanas shēma uz ārpusi

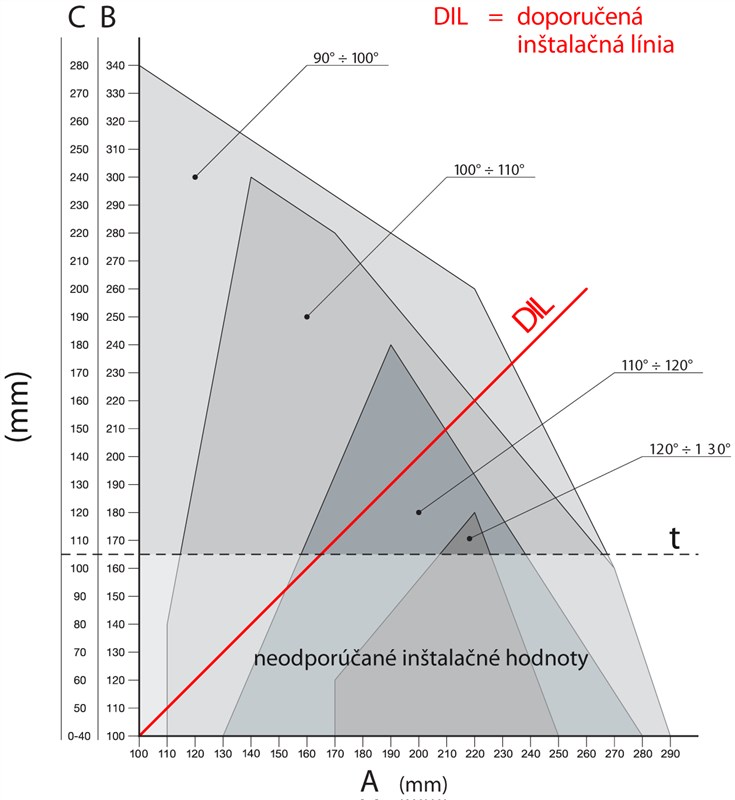

Aprēķiniet aizmugurējā kronšteina pozīciju, izmantojot Grafiku, no kura var nolasīt izmērus A un B un maksimālo atvēršanas leņķi. Uzmanību! Vērtībām A un B jābūt līdzīgām (ideālā gadījumā vienādām), lai piedziņa varētu kustēties vienmērīgi un lineāri.

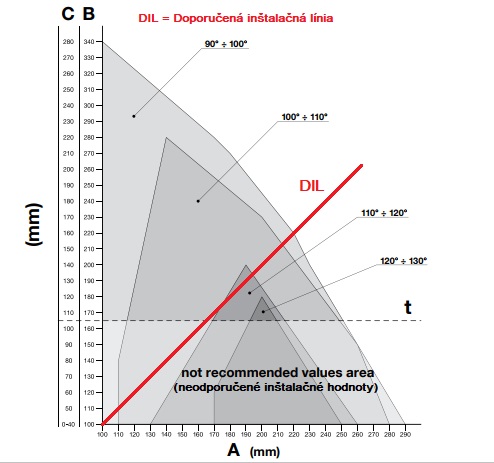

NICE Toona TO5016 piedziņas uzstādīšanas grafiks NICE Toona piedziņas montāžas izmēru aprēķina ilustratīvs piemērs
Aprēķinu grafiks Vērtību nolasīšanas piemērs grafikā



Aprēķina gaita:

  1. Izmēriet attālumu C no Shēmas
  2. Grafikā izvelciet horizontālu līniju, kas krustojas ar izmērīto vērtību C Šīs līnijas krustpunktā ar
  3. DIL Ieteicamo uzstādīšanas līniju () nosakietmaksimālo atvēršanas leņķi Ja krustpunkts atrodas zem
  4. līmeņa t , vērtības būs jāpielāgo, lai krustpunkts atrastos virs šī līmeņaJa krustpunkts atrodas virs
  5. līmeņa t līmeņa t, viss ir kārtībā, bet, ja noteiktais maksimālais atvēršanas leņķis nav piemērots, būs jāpielāgo vērtība A un nepieciešamības gadījumā arī vērtība B, lai tās būtu līdzīgas (ideālā gadījumā vienādas)Pirms kronšteina piestiprināšanas pie staba vai sienas tas jāsaīsina līdz vajadzīgajam garumam atbilstoši izmēriem

A un B un jāpiemetina pie montāžas plāksnes. Nogrieziet kronšteinu vajadzīgajā garumā

Nogrieziet kronšteinu vajadzīgajā garumā Piemetiniet saīsināto kronšteinu montāžas plāksnei
Nogrieziet kronšteinu vajadzīgajā garumā 2. Piemetiniet saīsināto kronšteinu montāžas plāksnei Komplektā ir iekļauts 150 mm garš kronšteins, tādēļ, ja īpašos gadījumos nepieciešams garāks kronšteins vai vārti jāatver uz ārpusi, iesakām papildus pasūtīt



Pagarināts aizmugurējais metināmais kronšteins NICE PLA6 Pirms aizmugurējā kronšteina nostiprināšanas pārbaudiet, vai priekšējais kronšteins atradīsies uz vārtu vērtnes nekustīgās daļas, jo starp priekšējo un aizmugurējo kronšteinu ir augstuma starpība, kā redzams attēlā..

Starpība F=44mm.



Augstuma starpība starp priekšējo un aizmugurējo kronšteinu

 Augstuma starpība starp priekšējo un aizmugurējo kronšteinu

II.

Priekšējā stiprinājuma kronšteina uzstādīšana Priekšējais kronšteins jāuzstāda uz vārtu vērtnes attālumā, kas atbilst

vērtībām D un E , kuras nolasīsiet no Tabulas (vērtība D ir fiksēta, un tā ir 880 mm):

A 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280
E 780 770 760 750 740 730 720 710 700 690 680 670 660 650 640 630 620 610 600



Komplektācijā ir metināma kronšteina plāksne. Ja vēlaties kronšteinu stiprināšanai ar skrūvēm, iesakām pasūtīt alternatīvu NICE PLA8 skrūvējamais kronšteins.

  1. Aprēķiniet pēc tabulas vērtību E
  2. Aprēķiniet augstumu pēc attēla kronšteinu augstumiem (skatīt attēlu)
  3. Piestipriniet kronšteinu pie vārtu vērtnes (ja kronšteinu metināt, pagaidām iesakām to tikai pieķert ar dažiem metinājuma punktiem)

III. Vārtu piedziņas uzstādīšana uz aizmugurējā kronšteina

NICE Toona piedziņas uzstādīšana uz aizmugurējā kronšteina
  1. Piestipriniet motoru pie kronšteina, kā parādīts attēlā, izmantojot komplektā iekļauto aizmugurējā kronšteina tapu, paplāksni un uzgriezni.
  2. Pilnībā pievelciet uzgriezni un pēc tam atskrūvējiet par 1/10 apgrieziena, lai vārtu piedziņa varētu griezties



IV. Vārtu piedziņas uzstādīšana uz priekšējā kronšteina

NICE Toona piedziņas uzstādīšana uz priekšējā kronšteina
  1. Piestipriniet piedziņu pie kronšteina, kā parādīts attēlā, izmantojot komplektā iekļauto tapu un paplāksni.
  2. Pilnībā pievelciet tapu



V. Mehāniskā kustības ierobežotāja iestatīšana

Ja tiek izmantots iekšējais mehāniskais kustības ierobežotājs, pret kuru piedziņa atduras, atveroties, ārējie zemē uzstādāmie atduri nav nepieciešami. Iestatīšana notiek šādi:

NICE Toona piedziņas mehāniskā kustības ierobežotāja iestatīšana
  1. Atbloķējiet piedziņu saskaņā ar piedziņas atbloķēšanas instrukciju
  2. Atskrūvējiet mehāniskā ierobežotāja skrūvi
  3. Ar roku pārvietojiet vārtu vērtni vajadzīgajā atvērtajā pozīcijā
  4. Pārvietojiet visu mehānisko ierobežotāju pie tapas un pievelciet skrūvi, kā parādīts attēlā
  5. Ja ir abi ierobežotāji, veiciet 2.–4. darbību gan priekšējam (atvēršanas ierobežotājam), gan aizmugurējam (aizvēršanas ierobežotājam) mehāniskajam ierobežotājam
  6. Ar roku pārvietojiet vārtu vērtni aizvērtā pozīcijā un nobloķējiet piedziņu
