NICE Toona TO4015 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vārtu vērtni līdz 3 m/500 kg


Produkta pieejamība: pēc pieprasījuma

Produkts var nebūt pieejams, sazinieties ar mums lai iegūtu vairāk informācijas.

NICE Toona TO4015 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vārtu vērtni līdz 3 m/500 kg NICE Toona TO4015 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vārtu vērtni līdz 3 m/500 kg
NICE-TO4015
pēc pieprasījuma
241,07 € bez PVN
291,69 € ar PVN

 gab.
Svars
6,00 kg

Produkta apraksts NICE Toona TO4015 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vārtu vērtni līdz 3 m/500 kg

  • Nebloķējošs
  • 230 V
  • Lēns
  • Ar atvēršanas mikroslēdža atduri

Pielietojuma diapazons

Vārtu vērtnei, kuras svars nepārsniedz 500 kg un garums ir līdz 3 m, saskaņā ar tālāk redzamo pielietojuma grafiku:

NICE Toona 4 piedziņas pielietojuma robežas

Saderīgie vadības bloki

Tehniskie parametri

Barošana 230 V
Strāvas patēriņš 1,5 A
Jauda 340 W
Ātrums 0,013 m/s
Spēks 1800 N
Cikli stundā* 54
Aizsardzības klase IP44
Darba temperatūra -20 °C līdz +50 °C
Izmēri 820x115x105mm
Svars 6 kg

* optimālas uzstādīšanas gadījumā

I. Aizmugurējā stiprinājuma kronšteina montāža

NICE Toona piedziņas atvēršanas shēma uz iekšpusi NICE Toona piedziņas atvēršanas shēma uz ārpusi
Atvēršanas shēma uz iekšpusi Atvēršanas shēma uz ārpusi

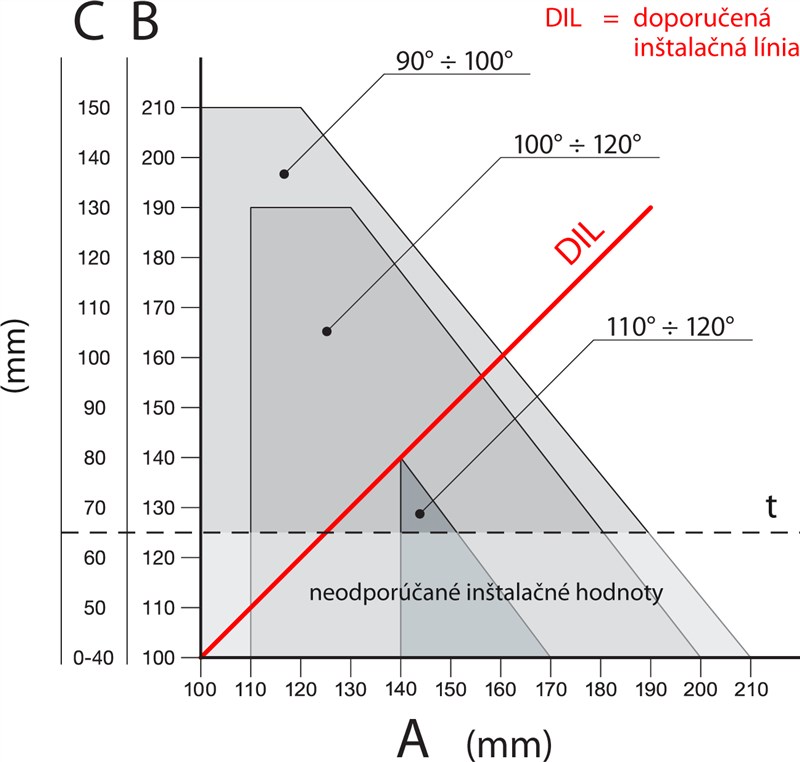

Aprēķiniet aizmugurējā kronšteina pozīciju, izmantojot grafiku, no kura var noteikt izmērus A un B un maksimālo atvēršanas leņķi. Ņemiet vērā, ka vērtībām A un B jābūt līdzīgām (ideālā gadījumā vienādām), lai piedziņa varētu kustēties vienmērīgi, lineāri.

NICE Toona TO4015 piedziņas uzstādīšanas grafiks NICE Toona piedziņas uzstādīšanas izmēru aprēķina piemērs
Aprēķina grafiks  Vērtību nolasīšanas piemērs no grafika



Aprēķina gaita:

  1. Izmēriet attālumu C no shēmas
  2.  grafikā novelciet horizontālu līniju, kas krustojas ar izmērīto vērtību C
  3. Šīs līnijas krustpunktā ar DIL (ieteicamo uzstādīšanas līniju) nosakiet maksimālo atvēršanas leņķi
  4. Ja krustpunkts atrodas zem t līmeņa, vērtības būs jāpielāgo, lai krustpunktu pārvietotu virs šī līmeņa
  5. Ja krustpunkts atrodas virs t līmeņa, viss ir kārtībā, taču, ja noteiktais maksimālais atvēršanas leņķis nav piemērots, būs jāpielāgo vērtība A un, ja nepieciešams, arī vērtība B, lai vērtības būtu līdzīgas (ideālā gadījumā vienādas)

Pirms kronšteina nostiprināšanas pie staba vai sienas tas jāsaīsina līdz vajadzīgajam garumam, kas atbilst izmēriem A un B un jāpiemetina pie montāžas plāksnes.

Nogrieziet kronšteinu vajadzīgajā garumā Piemetiniet saīsināto kronšteinu pie montāžas plāksnes
1. Nogrieziet kronšteinu vajadzīgajā garumā 2. Piemetiniet saīsināto kronšteinu pie montāžas plāksnes



Komplektā ir 150 mm garš kronšteins. Ja īpašos gadījumos nepieciešams garāks kronšteins vai vārtus paredzēts atvērt uz ārpusi, iesakām pasūtīt papildus pagarināto kronšteinu NICE PLA6.

Pirms aizmugurējā kronšteina nostiprināšanas pārbaudiet, vai priekšējais kronšteins atradīsies uz vārtu vērtnes nekustīgās daļas, jo starp priekšējo un aizmugurējo kronšteinu ir augstuma starpība, kā redzams attēlā.



Starpība F = 44 mm.

 Augstuma starpība starp priekšējo un aizmugurējo kronšteinu

Ja viss ir piemērots, nostipriniet aizmugurējo kronšteinu pie staba vai sienas, izmantojot skrūves, dībeļus un paplāksnes.

II. Priekšējā stiprinājuma kronšteina montāža

Priekšējais kronšteins jāuzstāda uz vārtu vērtnes, ievērojot attālumus atbilstoši vērtībām D un E, kuras var nolasīt no tabulas (vērtība D ir fiksēts, un tas ir 730 mm):

A 100 110 120 130 140 150 160 170 180 190 200 210
E 630 620 610 600 590 580 570 560 550 540 530 530



Piegādes komplektā ir iekļauts metināmais kronšteins. Ja vēlaties skrūvējamu kronšteinu, iesakām pasūtīt alternatīvo NICE PLA8 skrūvējamo kronšteinu.

  1. Aprēķiniet no tabulām vērtību E
  2. Aprēķiniet augstumu, izmantojot attēlu kronšteinu augstumiem (skatīt attēlu)
  3. Piestipriniet kronšteinu pie vārtu vērtnes (ja kronšteinu metināsiet, pagaidām ieteicams to tikai pieķert ar dažiem metinājuma punktiem)

III. Vārtu piedziņas uzstādīšana uz aizmugurējā kronšteina

NICE Toona piedziņas uzstādīšana uz aizmugurējā kronšteina
  1. Piestipriniet motoru pie kronšteina, kā parādīts attēlā, izmantojot komplektā iekļauto aizmugurējā kronšteina tapu, paplāksni un uzgriezni.
  2. Pilnībā pievelciet uzgriezni un pēc tam atskrūvējiet par 1/10 apgrieziena, lai vārtu piedziņa varētu griezties



IV. Vārtu piedziņas uzstādīšana uz priekšējā kronšteina

NICE Toona piedziņas uzstādīšana uz priekšējā kronšteina
  1. Piestipriniet piedziņu pie kronšteina, kā parādīts attēlā, izmantojot komplektā iekļauto tapu un paplāksni.
  2. Pilnībā pievelciet tapu



V. Mehāniskā kustības atdura regulēšana

Izmantojot iekšējo mehānisko kustības atduru, pret kuru piedziņa atduras, atverot vārtus, ārējās zemes atdures nav nepieciešamas. Regulēšana notiek šādi:

NICE Toona piedziņas mehāniskās kustības atdura regulēšana
  1. Atbloķējiet piedziņu saskaņā ar piedziņas atbloķēšanas instrukciju
  2. Atskrūvējiet skrūvi mehāniskās atduras
  3. Ar roku pārvietojiet vārtu vērtni līdz vajadzīgajai atvērtajai pozīcijai
  4. Pārvietojiet visu mehānisko atduru pie tapas un pievelciet skrūvi, kā parādīts attēlā
  5. Ja ir uzstādītas abas atdures, veiciet 2.–4. darbību gan priekšējai (atvēršanas atdurei), gan aizmugurējai (aizvēršanas atdurei) mehāniskajai atdurei
  6. Ar roku pārvietojiet vārtu vērtni līdz aizvērtajai pozīcijai un bloķējiet piedziņu
