NICE Toona TO4006 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vārtu vērtni līdz 3 m/500 kg


Produkta pieejamība: pēc pieprasījuma

Produkts var nebūt pieejams, sazinieties ar mums lai iegūtu vairāk informācijas.

NICE Toona TO4006 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vārtu vērtni līdz 3 m/500 kg NICE Toona TO4006 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vārtu vērtni līdz 3 m/500 kg

Produkta apraksts NICE Toona TO4006 – atsevišķs piedziņas mehānisms veramajiem vārtiem ar vārtu vērtni līdz 3 m/500 kg

  • Nebloķējams
  • 230V
  • Ātrs
  • Ar mikroslēdža atduri atvēršanai un aizvēršanai

Pielietojuma diapazons

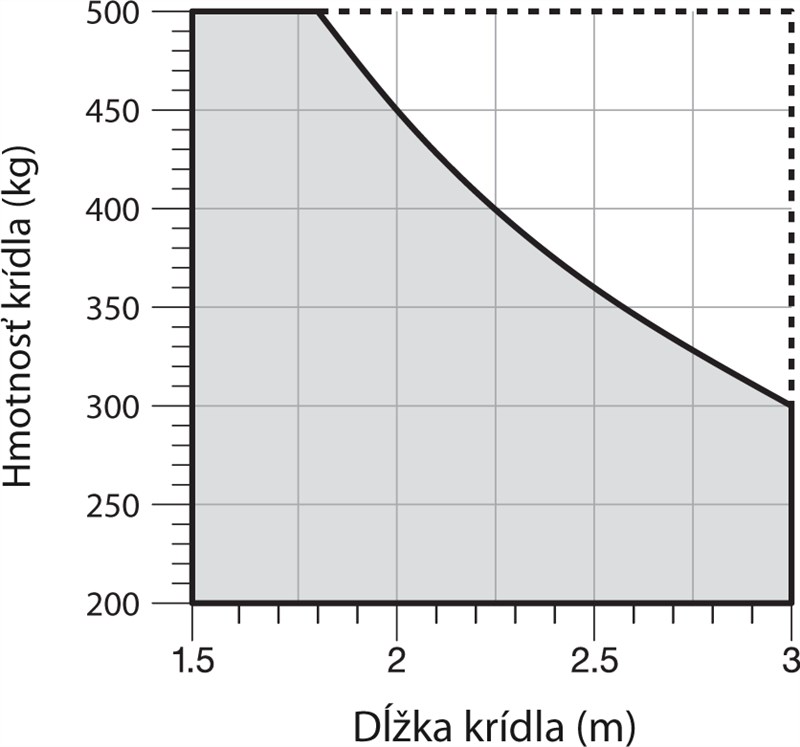

Vārtu vērtnei, kuras svars nepārsniedz 500kg un garums ir līdz 3m, saskaņā ar šo pielietojuma grafiku:

NICE Toona 4 piedziņas lietošanas ierobežojumi

Saderīgie vadības bloki

Tehniskie parametri

Barošana 230V
Strāvas patēriņš 1,5A
Jauda 340W
Ātrums 0,016m/s
Spēks 1800N
Cikli stundā* 58
Aizsardzības klase IP44
Darba temperatūra -20°C līdz +50°C
Izmēri 820x115x105mm
Svars 6kg

* optimālas uzstādīšanas gadījumā

I. Aizmugurējā stiprinājuma kronšteina montāža

NICE Toona piedziņas atvēršanas shēma uz iekšu NICE Toona piedziņas atvēršanas shēma uz āru
Atvēršanas shēma uz iekšu Atvēršanas shēma uz āru

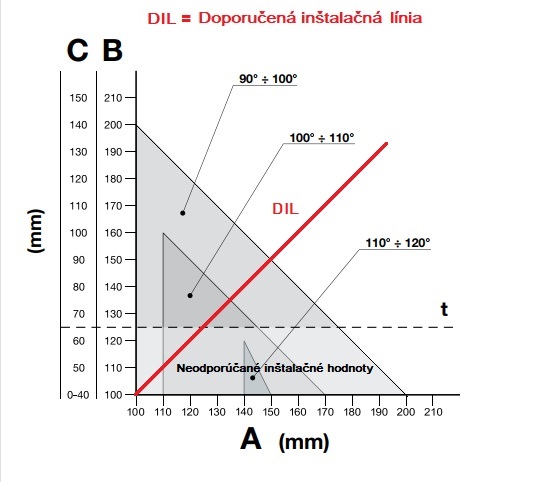

Aprēķiniet aizmugurējā kronšteina novietojumu, izmantojot Grafiku, kurā var nolasīt izmērus A un B un maksimālo atvēršanas leņķi. Ņemiet vērā, ka vērtībām A un B jābūt līdzīgām (ideālā gadījumā vienādām), lai piedziņa varētu kustēties vienmērīgi, lineāri.

NICE Toona TO4024 piedziņas uzstādīšanas grafiks NICE Toona piedziņas montāžas izmēru aprēķina piemērs
Aprēķinu grafiks  Vērtību nolasīšanas piemērs no grafika



Aprēķina gaita:

  1. Izmēriet attālumu C no Shēmas
  2. Grafikā veiciet horizontālu līniju, kas krustojas ar izmērīto vērtību C
  3. Šīs līnijas krustpunkts ar DIL (Ieteicamā uzstādīšanas līnija) ļauj noteikt maksimālo atvēršanas leņķi
  4. Ja krustpunkts atrodas zem Līmeņa t, vērtības jāpielāgo, lai krustpunktu pārvietotu virs šī līmeņa
  5. Ja krustpunkts atrodas virs Līmeņa t, viss ir kārtībā, taču, ja noteiktais maksimālais atvēršanas leņķis nav piemērots, jāpielāgo vērtība A un, ja nepieciešams, arī vērtība B, lai tās būtu līdzīgas (ideālā gadījumā vienādas)

Pirms kronšteina piestiprināšanas pie staba vai sienas tas jāsaīsina līdz vajadzīgajam garumam, kas atbilst izmēriem A un B un jāpiemetina pie montāžas plāksnes.

Nogrieziet kronšteinu vajadzīgajā garumā Piemetiniet saīsināto kronšteinu pie montāžas plāksnes
1. Nogrieziet kronšteinu vajadzīgajā garumā 2. Piemetiniet saīsināto kronšteinu pie montāžas plāksnes



Komplektā ir iekļauts 150 mm garš kronšteins, tādēļ, ja īpašos gadījumos nepieciešams garāks kronšteins vai vārtus paredzēts atvērt uz āru, iesakām pasūtīt papildus pagarināto kronšteinu NICE PLA6.

Pirms aizmugurējā kronšteina piestiprināšanas pārbaudiet, vai priekšējo kronšteinu var piestiprināt pie vārtu vērtnes stingrās daļas, jo starp priekšējo un aizmugurējo kronšteinu ir augstuma starpība, kā redzams attēlā.



Starpība F=44mm.

 Augstuma starpība starp priekšējo un aizmugurējo kronšteinu

Ja viss ir kārtībā, piestipriniet aizmugurējo kronšteinu pie staba vai sienas, izmantojot skrūves, dībeļus un paplāksnes.

II. Priekšējā stiprinājuma kronšteina montāža

Priekšējais kronšteins jāuzstāda uz vārtu vērtnes attālumā, kas noteikts pēc vērtībām D un E, kuras var nolasīt Tabulā (vērtība D ir fiksēta, un tā ir 730 mm):

A 100 110 120 130 140 150 160 170 180 190 200 210
E 630 620 610 600 590 580 570 560 550 540 540 530



Komplektā ir iekļauts metināšanai paredzēts kronšteins; ja vēlaties skrūvējamu kronšteinu, iesakām pasūtīt alternatīvo NICE PLA8 skrūvējamais kronšteins.

  1. Aprēķiniet no tabulu vērtību E
  2. Aprēķiniet augstumu, izmantojot attēlu kronšteinu augstumiem (skatīt attēlu)
  3. Piestipriniet kronšteinu pie vārtu vērtnes (ja kronšteinu metināt, iesakām pagaidām to tikai pielikt un nofiksēt ar pāris metinājuma punktiem)

III. Vārtu piedziņas uzstādīšana uz aizmugurējā kronšteina

NICE Toona piedziņas uzstādīšana uz aizmugurējā kronšteina
  1. Piestipriniet motoru pie kronšteina, kā parādīts attēlā, izmantojot komplektā iekļauto aizmugurējā kronšteina tapu, paplāksni un uzgriezni.
  2. Pilnībā pievelciet uzgriezni un pēc tam atskrūvējiet par 1/10 apgrieziena, lai vārtu piedziņa varētu griezties



IV. Vārtu piedziņas uzstādīšana uz priekšējā kronšteina

NICE Toona piedziņas uzstādīšana uz priekšējā kronšteina
  1. Piestipriniet piedziņu pie kronšteina, kā parādīts attēlā, izmantojot komplektā iekļauto tapu un paplāksni.
  2. Pilnībā pievelciet tapu



V. Mehāniskā kustības ierobežotāja regulēšana

Ja tiek izmantots iekšējais mehāniskais kustības ierobežotājs, pret kuru piedziņa atduras, vārtus atverot, ārējie zemē iebūvējamie atdures elementi nav nepieciešami. Regulēšana notiek šādi:

NICE Toona piedziņas mehāniskā kustības ierobežotāja regulēšana
  1. Atbloķējiet piedziņu saskaņā ar piedziņas atbloķēšanas instrukciju
  2. Atskrūvējiet mehāniskā ierobežotāja skrūvi
  3. Manuāli pārvietojiet vārtu vērtni vēlamajā atvērtajā pozīcijā
  4. Pārvietojiet visu mehānisko ierobežotāju pie tapas un pievelciet skrūvi, kā parādīts attēlā
  5. Ja ir abi ierobežotāji, veiciet 2.–4. darbību gan priekšējam (atvēršanas ierobežotājam), gan aizmugurējam (aizvēršanas ierobežotājam) mehāniskajam ierobežotājam
  6. Manuāli pārvietojiet vārtu vērtni aizvērtā pozīcijā un nobloķējiet piedziņu
