Produkta apraksts NICE SMX2R — universāls divkanālu ārējais uztvērējs ar mainīgo kodu
Pieejama alternatīva!
NICE SMX2R ārējais uztvērējs tiek izpārdots. Tiks aizstāts ar modeli NICE OX2.
Divkanālu (ko tas nozīmē?) uztvērējs, kas ir saderīgs ar NICE tālvadības pultīm ar mainīga koda sistēmu, tipa FloR (52 bitu kods ļauj izveidot 4,5 biljonus kombināciju, tāpēc to praktiski nav iespējams uzlauzt). Tas atpazīst arī kodējumu O-View tālvadības pultīm Era One un Era Inti un kodējumu Smilo. Ar šo uztvērēju varat vadīt cita zīmola automatizētu ierīci, izmantojot NICE zīmola tālvadības pulti.
Uztvērēja atmiņā var saglabāt līdz 256 tālvadības pultīm.
NICE SMX2R uztvērēja barošanas veida izvēle

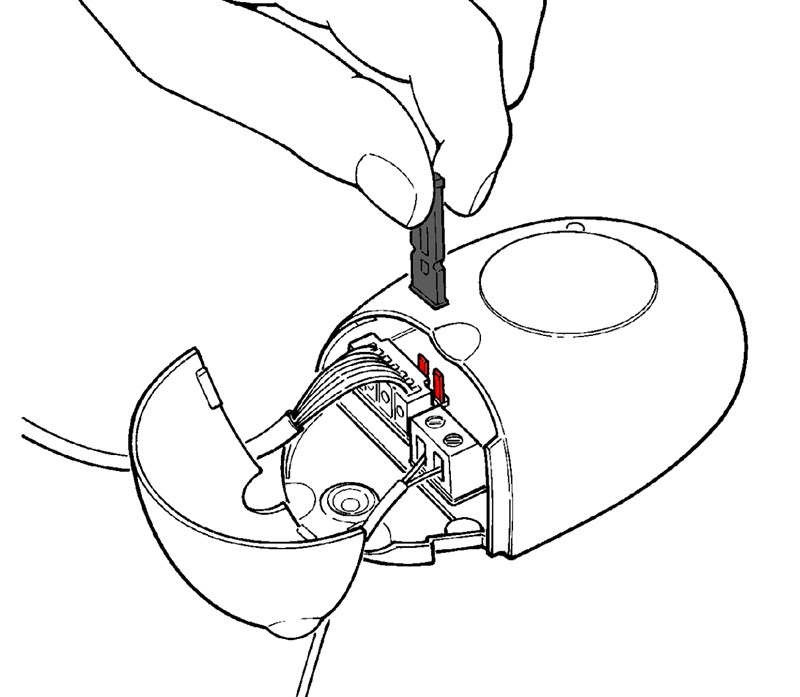

Ierīce tiek piegādāta ar sagatavotu elektroinstalāciju, kas vienkārši jāpievieno barošanas avotam (12 V vai 24 V līdzstrāvai vai maiņstrāvai). Barošanas veidu izvēlas, izmantojot džemperi, kā norādīts tālāk redzamajā tabulā:
 |
Džemperis | Barošanas veids | Sprieguma diapazons |
|---|---|---|---|
| nav ievietots | 24 V AC/DC | 18–28 V | |
| ir ievietots | 12 V AC/DC | 10–18 V |

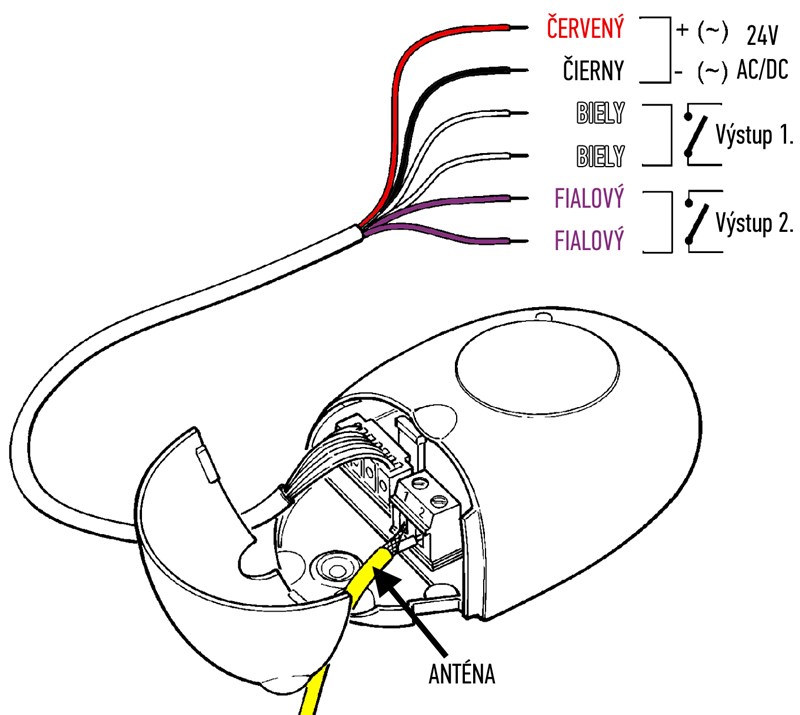

Elektriskais pieslēgums
Uztvērējam ir vadi barošanas pieslēgšanai, divu releju izejām un antenas ieejai:
| Vada krāsa | Ieeja/izeja | Apraksts |
|---|---|---|
| Sarkans/melns | Barošana | Sarkanais vads ir plus, melnais — mīnuss. Izmantojot maiņstrāvu, polaritātei nav nozīmes. |
| Balts/balts | 1. releja izeja. t. i., vadība ar 1. pogu. |
Paredzēts normāli atvērtiem (NO) kontaktiem. Ja vēlaties izmantot normāli aizvērtus (NC) kontaktus, rīkojieties šādi. |
| Violets/violets | 2. releja izeja. t. i., vadība ar 2. pogu. |
Paredzēts normāli atvērtiem (NO) kontaktiem. Ja vēlaties izmantot normāli aizvērtus (NC) kontaktus, rīkojieties šādi. |
| Dzeltens | Antena | Antena nav obligāta; uztvērēju var izmantot arī tikai ar komplektā iekļauto vadiņu, un darbības attālums būs aptuveni 40–50 m. |
NICE SMX2R uztvērēja fotogalerija

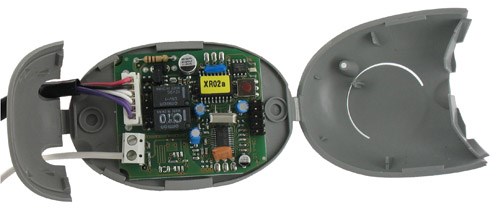

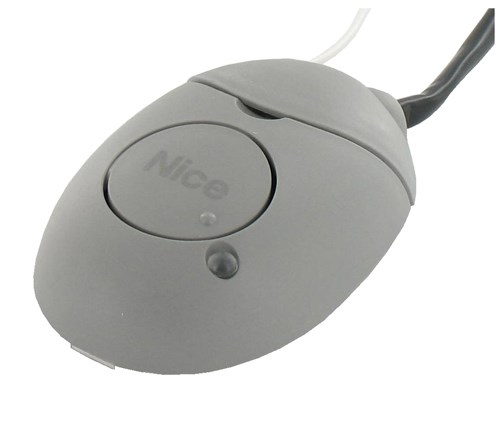

| No ārpuses | No iekšpuses |
|---|---|
 |
 |

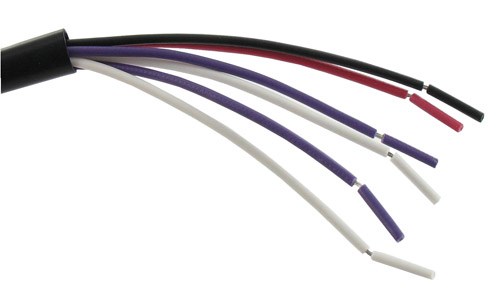

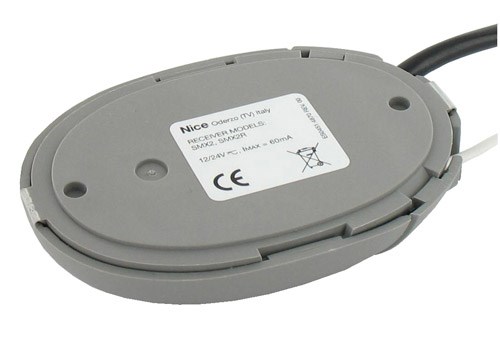

| No apakšas | Elektroinstalācijas tuvplāns |
 |
 |
Normāli aizvērtu (NC) kontaktu izmantošana
Uztvērējs pēc noklusējuma paredzēts normāli atvērtiem (NO) kontaktiem. Tas nozīmē, ka pēc tālvadības pults komandas saņemšanas tas uz aptuveni 300 ms aizver ķēdi un tādējādi liek vadāmajai ierīcei darboties. Ja nepieciešama pretēja darbība, t. i., pēc komandas saņemšanas aizvērta ķēde uz aptuveni 300 ms atveras, rīkojieties šādi:

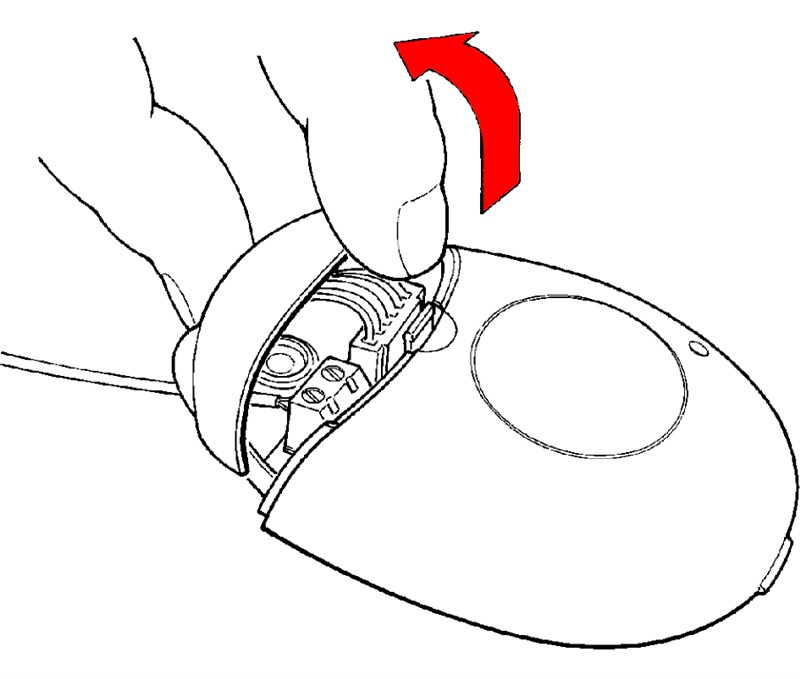

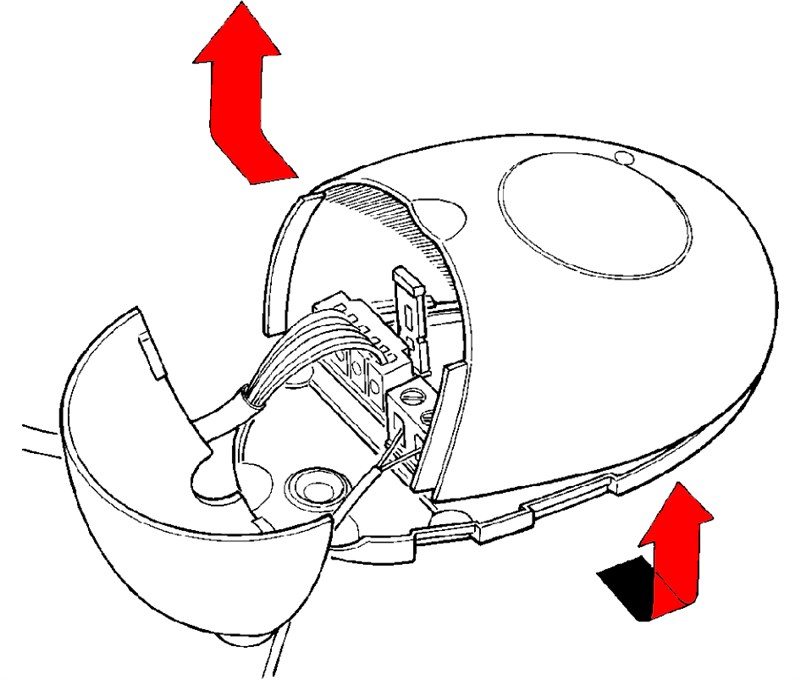

| 1. Atveriet uztvērēja augšējo vāku | 2. Atveriet uztvērēja apakšējo vāku |
|---|---|
 |
 |
| 3. Izņemiet shēmas plati un apgrieziet to uz otru pusi | |
 |
|
|

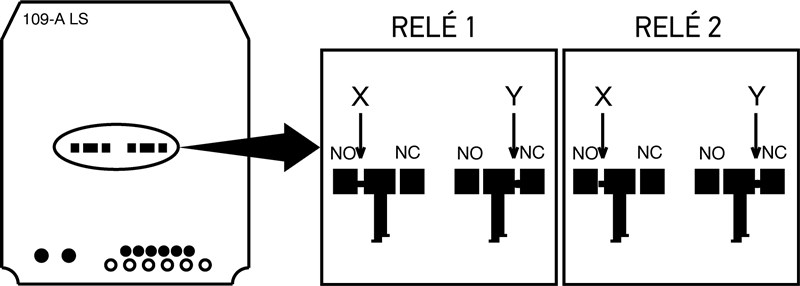

Abiem relejiem ir vienāda procedūra:
Šo darbību var atgriezt un vajadzības gadījumā veikt tikai vienam relejam. |
|
Tālvadības pulšu savienošana pārī ar NICE SMX2R uztvērēju
 |

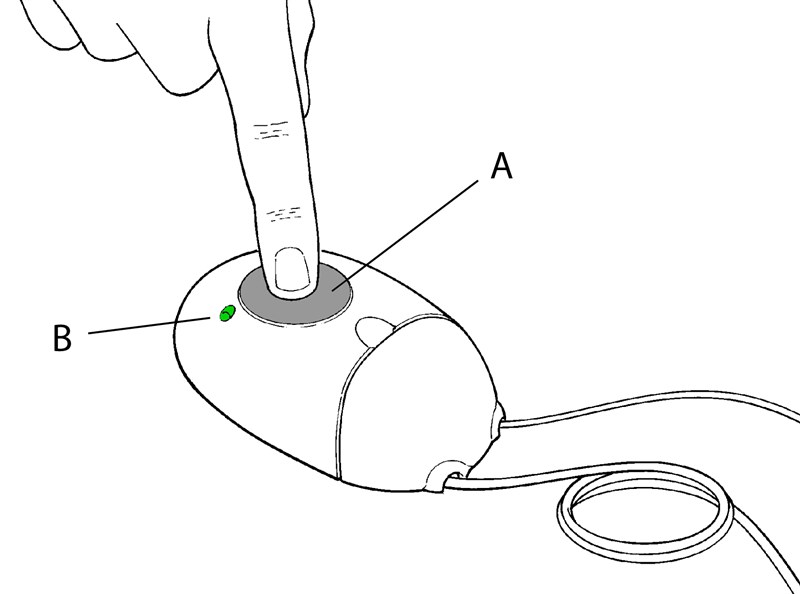

Ja vēlaties ātri savienot pārī tikai tālvadības pulti ar uztvērēju un jums nav vajadzīgas citas funkcijas, nospiediet un turiet uztvērēja pogu A līdz iedegas diode B. Pēc tam jums ir 10 sekundes, lai nospiestu un turētu jebkuru tālvadības pults pogu, līdz diode iemirgojas trīs reizes. |
Ja nepieciešamas papildu funkcijas, piemēram, vēlaties izmantot tālvadības pulti vairākām ierīcēm vai piešķirt pogai īpašu komandu, skatiet visaptverošo rakstu par NICE tālvadības pulšu savienošanu pārī ar piedziņām.

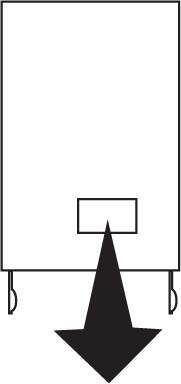

Uztvērēja kanāla maiņa ar tālvadības pults pogu
Ar NICE FloR FLO2R-S tālvadības pultīs var tieši tālvadības pultī iestatīt kanālu, ko raidīs attiecīgā poga. Pēc noklusējuma pirmajai pogai ir iestatīts pirmais kanāls, bet otrajai pogai — otrais kanāls. Katrai pogai atsevišķi rīkojieties šādi:
 |
|
 |
 |
| Pārtrauciet norādīto savienojumu un ar lodalvas pilienu savienojiet to ar 2., 3. vai 4. kanālu. | Pārtrauciet norādīto savienojumu un ar lodalvas pilienu savienojiet to ar 1., 3. vai 4. kanālu. |
NICE SMX2R uztvērēja tehniskie parametri
| Kodēšana |
|
|---|---|
| Barošana |
|
| Strāvas patēriņš (minimālais) | 10 mA pie 24 V |
| Strāvas patēriņš (maksimālais) | 60 mA pie 24 V |
| Frekvence | 433,92 MHz |
| Jutība | 0,5 µV |
| Releju skaits | 2 releji |
| Atpazīšanas ātrums | 200 ms |
| Ieslēgšanās laiks | 300 ms |
| Kontakts normāli atvērtam relejam | maks. 0,2 A un 50 V |
| Darba temperatūra | -10 līdz +55 °C |
| Aizsardzības klase | IP 30D |
| Izmēri | 86×22×57 mm (p×d×a) |
| Svars | 55 g |
