NICE FLOX2R — universāls divkanālu ārējais uztvērējs ar mainīgo kodu


Produkta pieejamība: Pārdošana ir beigusies

Diemžēl šo produktu vairs nevar piegādāt. Tas nenozīmē, ka tā vairs nekad nebūs, taču pašlaik nav plānots to atkal pārdot.

NICE FLOX2R — universāls divkanālu ārējais uztvērējs ar mainīgo kodu NICE FLOX2R — universāls divkanālu ārējais uztvērējs ar mainīgo kodu

Produkta apraksts NICE FLOX2R — universāls divkanālu ārējais uztvērējs ar mainīgo kodu

Pieejama alternatīva!
Divkanālu ārējais uztvērējs FLOX2R ir aizstāts ar divkanālu ārējo uztvērēju 433,92 Mhz – NICE OX2.

Divkanālu (ko tas nozīmē?) uztvērējs ir saderīgs ar NICE tālvadības pultīm ar peldošo kodu, tipa FloR (52 bitu kods nodrošina 4,5 triljonus kombināciju, tāpēc to praktiski nav iespējams uzlauzt). Tas atpazīst arī O-View tālvadības pulšu Era One un Era Inti. Ar šo uztvērēju varat vadīt cita zīmola automatizētu iekārtu, izmantojot NICE tālvadības pulti. Ierīcē ir BM250 atmiņas modulis 63 kodu saglabāšanai.

0. Lapas saturs

1. Produkta apraksts un elektriskais pieslēgums
2. Tālvadības pults kanāla izvēle relejam
3. Izmantošana ar normāli aizvērtiem kontaktiem (NC)
4. Uztvērēja kanāla sasaistīšana ar tālvadības pults pogu
5. Programmēšana

5.1. ĀTRA TĀLVADĪBAS PULTS SAGLABĀŠANA
5.2. STANDARTA TĀLVADĪBAS PULTS SAGLABĀŠANA
5.3. TĀLVADĪBAS PULTS SAGLABĀŠANA ATTĀLINĀTI (UZTVĒRĒJA DARBĪBAS RĀDIUSĀ)
5.4. PILNĪGA ATMIŅAS DZĒŠANA
5.5. KONKRĒTAS TĀLVADĪBAS PULTS DZĒŠANA NO UZTVĒRĒJA ATMIŅAS

6. Papildu funkcijas

6.1 PA SOĻIEM
6.2 TAIMERIS
6.3 TRAUKSME

7. Atmiņas bloķēšana

7.1 ATMIŅAS BLOĶĒŠANAS AKTIVIZĒŠANA, IZMANTOJOT: APARATŪRU
7.2 ATMIŅAS BLOĶĒŠANAS AKTIVIZĒŠANA, IZMANTOJOT: PROGRAMMATŪRU
7.3 ATMIŅAS BLOĶĒŠANAS DEAKTIVIZĒŠANA
7.4 ATMIŅAS BLOĶĒŠANA AR PAROLI

8. NICE FloxR FLOX2R uztvērēja tehniskie parametri

1. Produkta apraksts un elektriskais pieslēgums

Ārējo uztvērēju var piestiprināt pie sienas vai griestiem ar skrūvēm, vai arī novietot zem piedziņas, kuru tam jāvada, pārsega.

1. Atveriet uztvērēja korpusu 2. Veiciet elektriskos pieslēgumus saskaņā ar tālāk redzamo shēmu:

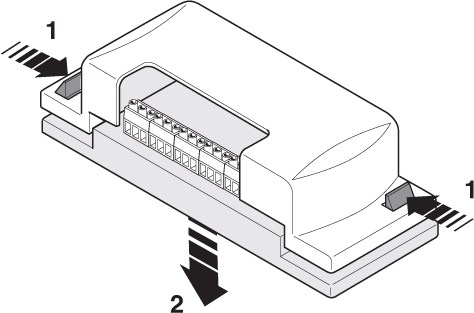

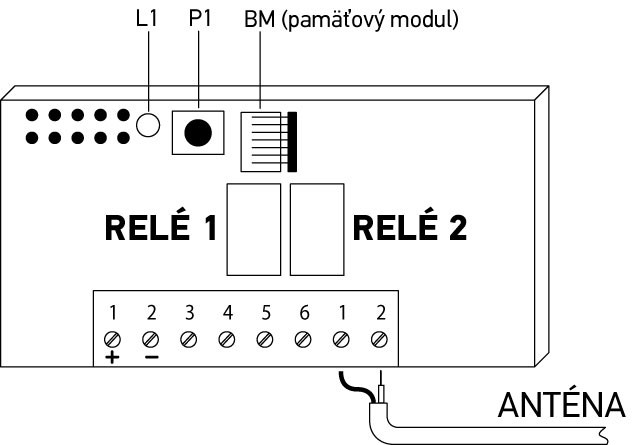

NICE FloX2R korpusa atvēršana NICE FloX2R elektriskais pieslēgums



Komponents Apraksts
L1 Signāla LED indikators
P1 Programmēšanas poga
BM Noņemams BM atmiņas modulis



Ieejas Apraksts
1–2 BAROŠANA: 12/24 V līdzstrāva vai maiņstrāva
3–4 1. RELEJS: 1. releja normāli atvērts (NO) kontakts
5–6 2. RELEJS: 2. releja normāli atvērts (NO) kontakts
1–2 ANTENA: ieeja antenas, vēlams izmantot pēc iespējas īsāku RG58 koaksiālo kabeli (līdz 10 m). Šādā gadījumā pievienojiet ekranējumu 1. ieejai un koaksiālā kabeļa dzīslu 2. ieejai.



2. Tālvadības pults kanāla izvēle relejam

Ārējais uztvērējs spēj atpazīt visas četras tālvadības pults pogas (kanālus) tālvadības pults, taču var izmantot tikai divas pogas (kanālus).

Piezīme: NICE tālvadības pultis ar FloR kodējumu atbalsta četras komandas, kas piešķirtas atsevišķām pogām jeb kanāliem:

Poga Komanda Darbību secība, atkārtoti nospiežot tālvadības pults pogu
1. poga Pakāpeniska vadība Atvērt > Apturēt > Aizvērt > Atvērt
2. poga Daļēja atvēršana Daļēji atvērt > Apturēt > Aizvērt > Apturēt > Daļēji atvērt
3. poga Tikai atvēršana Atvērt > Apturēt > Atvērt
4. poga Tikai aizvēršana Aizvēršana > Apturēt > Aizvēršana



Kanāla piešķiršana atsevišķiem relejiem tiek veikta, izmantojot džemperi, saskaņā ar šo tabulu:

Kanāls 1. relejs 2. relejs
1. kanāls 1. RELEJA kanāla izvēle — 1. kanāls 2. RELEJA kanāla izvēle — 1. kanāls
2. kanāls 1. RELEJA kanāla izvēle — 2. kanāls 2. RELEJA kanāla izvēle — 2. kanāls
3. kanāls 1. RELEJA kanāla izvēle — 3. kanāls 2. RELEJA kanāla izvēle — 3. kanāls
4. kanāls 1. RELEJA kanāla izvēle — 4. kanāls 2. RELEJA kanāla izvēle — 4. kanāls



3. Izmantošana ar normāli aizvērtiem kontaktiem (NC)

Ja ar ārējo uztvērēju vēlaties vadīt ierīci, kuras ieejai nepieciešami normāli aizvērti (NC) kontakti, kuru atvēršana izpilda attiecīgo komandu, rīkojieties šādi:

  1. Atvienojiet ārējo uztvērēju no barošanas avota.
  2. Uzmanīgi izņemiet no korpusa iespiedshēmas plati un apgrieziet to otrādi.

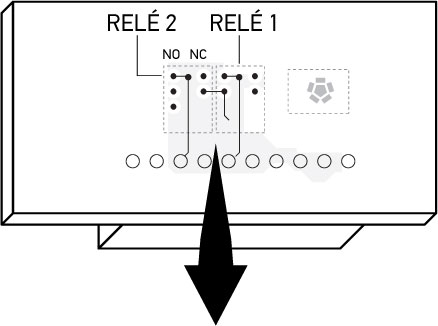

  3. Kā parādīts attēlā
    1. releja pārslēgšana no NO uz NC
    2. releja pārslēgšana no NO uz NC 1. releja pārslēgšana no NO uz NC
    pārtrauciet ar X apzīmēto savienojumu un ar nelielu lodalvas pilienu savienojiet Y savienojumu.
  4. Šī procedūra nav obligāti jāveic abiem relejiem, tāpēc viens relejs var vadīt normāli aizvērtus (NC) kontaktus, bet otrs — normāli atvērtus (NO) kontaktus

4. Uztvērēja kanāla pārslēgšana ar tālvadības pults pogu

Ar NICE FloR FLO2R-S tālvadības pultīs var tieši tālvadības pultī iestatīt, kuru kanālu attiecīgā poga pārraidīs. Pēc noklusējuma pirmajai pogai ir iestatīts pirmais kanāls, bet otrajai pogai — otrais kanāls. Katras pogas iestatīšanas darbības ir šādas:

Tālvadības pults kanālu maiņa
Tālvadības pults kanāla maiņa — 1. poga  Tālvadības pults kanāla maiņa — 2. poga
Pārtrauciet atzīmēto savienojumu un ar lodalvas pilienu savienojiet to ar 2., 3. vai 4. kanālu.  Pārtrauciet atzīmēto savienojumu un ar lodalvas pilienu savienojiet to ar 1., 3. vai 4. kanālu.



5. Programmēšana

Programmēšana tiek veikta, izmantojot pogu P1 un LED L1 uz uztvērēja. LED indikators signalizē šādi:

Lēna, pussekundi ilga mirgošana
Mirgojumu skaits Mirgojumu nozīme
1 No tālvadības pults saņemtais kods nav autorizēts, t. i., tālvadības pults/poga vēl nav savienota pārī.
2 Saņemtā koda atpazīšana bija neveiksmīga. Ja otrais mirgojums ir ilgāks par pirmo, ir aktivizēta atmiņas bloķēšana. Ja mirgojumi ir vienādi, atmiņas bloķēšana nav aktivizēta.
3 Saņemtā koda atpazīšana bija veiksmīga.
4 Pārraidītais kods jau ir autorizēto kodu sarakstā.
5 Kodu saraksts ir tukšs (nav autorizēts neviens kods).
6 Kodu saraksts ir pilns (nav vietas cita koda saglabāšanai).
7 Kods, kuru vēlaties dzēst, nav autorizēto kodu sarakstā.
8 Koda atpazīšanas laikā tika uztverts vēl viens kods (kodu sadursme).
9 Tika ievadīta parole
Ātra, ceturtdaļsekundi ilga mirgošana INICIALIZĀCIJAS LAIKĀ
Mirgojumu skaits Mirgojumu nozīme
1 Ierīcē ir BM60 atmiņas modulis (vieta 16 kodu saglabāšanai)
2 Ierīcē ir BM250 atmiņas modulis (vieta 63 kodu saglabāšanai)
3 Ierīcē ir BM1000 atmiņas modulis (vieta 250 kodu saglabāšanai)
4 Atmiņā ir kodi, kas nav FloR kodējumā
5 Atmiņas ielādes laikā tika konstatēta kļūda
Ātra, ceturtdaļsekundi ilga mirgošana DARBĪBAS LAIKĀ
Mirgojumu skaits Mirgojumu nozīme
1 Saņemtais kods ir kopija; derīgi ir tikai oriģinālie kodi.
3 Koda nav kodu tabulā, taču tas ir atkārtoti sinhronizēts.
4 Kods nav kodu tabulā, un atkārtota sinhronizācija ir bloķēta.
5 Kods nav kodu tabulā, un atkārtota sinhronizācija nav iespējama.



5.1. Ātrā pults saglabāšana atmiņā

Lai gan šī metode ir visātrākā, tā nav īpaši droša, jo saglabāšanas laikā uztvērējs var uztvert citu tuvumā esošu kodu un kļūdas pēc saglabāt to. Ja neesat pārliecināts par drošību, izmantojiet standarta metodi.

  1. Nospiediet un turiet pogu P1 uz uztvērēja, iedegsies LED L1 un jūs joprojām turat pogu P1
  2. Joprojām turat pogu P1 un vienlaikus nospiežat un turat pults pogu (notiek koda pārraide)
  3. Kad nodziest LED L1 atlaidiet pults pogu (joprojām turat pogu P1)
  4. Kad atkal iedegas LED L1 varat saglabāt vēl vienu pulti, skatiet 2. punktu.
  5. Kad esat pabeidzis, atlaidiet pogu P1 uz uztvērēja

5.2. Pults standarta saglabāšana atmiņā

  1. Nospiediet un turiet pogu P1 uz uztvērēja, līdz iedegas LED L1, tad pogu P1 atlaidiet
  2. LED L1 deg 5 sekundes, kuru laikā nospiediet un turiet pults pogu (notiek koda pārraide), līdz nodziest LED L1
  3. Kad tā nodziest, atlaidiet pults pogu un pagaidiet 1 sekundi
  4. Nospiediet un turiet pults pogu, līdz LED L1 nodziest, pēc tam pults pogu atlaidiet
  5. Ja saglabāšana ir veiksmīga, LED L1 trīs reizes nomirgo

Ja nevēlaties saglabāt atmiņā citas pultis, varat to bloķēt.

5.3. Pults saglabāšana atmiņā attālināti (uztvērēja darbības rādiusā)

Ja jums jau ir VECĀ pults, kas sapārota ar uztvērēju (t. i., uztvērēja atmiņā ir saglabāts pults raidītais kods), varat JAUNO pulti saglabāt uztvērēja darbības rādiusā (10–20 m) attālināti. VECĀ pultij jau jābūt saglabātai atmiņā un pilnībā funkcionējošai.

  1. Uz JAUNĀS pults nospiediet un turiet vajadzīgo pogu vismaz 5 sekundes, pēc tam atlaidiet to
  2. Uz VECĀS nospiediet vajadzīgo pogu 3 reizes pēc kārtas (ar aptuveni vienas sekundes intervālu)
  3. Uz JAUNĀS pults vienu reizi nospiediet vajadzīgo pogu.
  4. Ja sapārošana neizdevās, mēģiniet pogas spiest lēnāk. Vai arī 1. darbībā 1 turiet pogu 6 sekundes.

5.4. Pilnīga atmiņas dzēšana

Pēc pilnīgas dzēšanas tiek dzēsta arī atmiņas programmatūras bloķēšana un taimeris tiek iestatīts uz 3 sekundēm.

  1. Nospiediet un turiet pogu P1 uz uztvērēja, LED L1 iedegsies un pēc 3 sekundēm nodzisīs (Jūs joprojām turat pogu P1)
  2. Kad sāk LED L1 mirgot (joprojām turat pogu P1), TREŠĀ mirgojuma laikā atlaidiet pogu P1 un pagaidiet aptuveni 3 sekundes
  3. Tiklīdz LED diode L1 atkal iedegas, nospiediet pogu P1 un turiet to nospiestu, līdz LED diode L1 nodziest

Atkarībā no atmiņas moduļa, process var ilgt vairākas sekundes; šajā laikā LED ātri mirgo un pēc tam nomirgo piecas reizes lēni, apliecinot veiksmīgu dzēšanu. Ja tas nenotiek, atkārtojiet procesu.

5.5. Konkrētas tālvadības pults dzēšana no uztvērēja atmiņas

  1. Nospiediet un turiet nospiestu pogu P1 uz uztvērēja aptuveni 3 sekundes, līdz nodziest LED diode L1, pogu P1 atlaidiet
  2. Nospiediet un turiet nospiestu tālvadības pults pogu, kuru vēlaties dzēst, līdz nodziest LED diode L1, tālvadības pults pogu atlaidiet
  3. Uzgaidiet 1 sekundi
  4. Vēlreiz nospiediet tālvadības pults pogu un atlaidiet to
  5. LED L1 nomirgos vienu reizi, apliecinot tālvadības pults veiksmīgu dzēšanu; ja tas nenotiek, atkārtojiet procesu

6. Papildu funkcijas

Pēc noklusējuma releja darbības režīms ir impulsa režīms — pēc signāla saņemšanas no tālvadības pults uztvērējs atpazīst signālu ar kodu un pēc veiksmīgas atpazīšanas pārslēdz(ieslēdz vai izslēdz)releju uz aptuveni 300 ms.

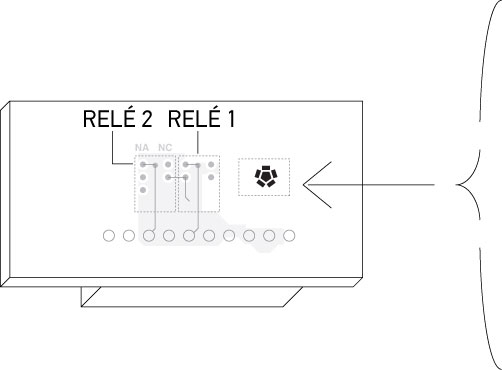

Papildu funkcijas aktivizē, lodējot savienojumus atbilstoši shēmai:

NICE FLOX2R papildu funkcijas   Papildu funkcijas: bez džempera Nav džempera visi kanāli Impulsa režīms
Papildu funkcijas: džemperis 1 Džemperis 1 1. kanāls Solis pa solim
2., 3. un 4. kanāls Impulsa režīms
Papildu funkcijas: džemperis 2 Džemperis 2 1. un 2. kanāls Solis pa solim
3. un 4. kanāls Impulsa režīms
Papildu funkcijas: džemperis 3 Džemperis 3 1. kanāls Taimeris
2., 3. un 4. kanāls Impulsa režīms
Papildu funkcijas: džemperis 4 Džemperis 4 1. un 2. kanāls Trauksme
3. un 4. kanāls Impulsa režīms
Papildu funkcijas: džemperis 5 Džemperis 5 visi kanāli Solis pa solim



6.1. Solis pa solim

Relejs aktivizējas, nospiežot tālvadības pults pogu tālvadības pultī un paliek aktivizēts arī pēc pogas atlaišanas; lai releju deaktivizētu, poga jānospiež vēlreiz.

6.2. Taimeris

Relejs aktivizējas, nospiežot tālvadības pults pogu, un paliek aktivizēts ieprogrammēto laiku:

  1. Nospiediet un turiet nospiestu tālvadības pults 1. pogu (vai arī pietiek ar 1. kanālu)
  2. Trīs sekunžu laikā, kamēr turat nospiestu tālvadības pults pogu, nospiediet arī uztvērēja pogu P1 un pēc tam atlaidiet tālvadības pults pogu
  3. Turiet pogu P1 nospiestu tik ilgi, cik vēlaties ieprogrammēt (maksimāli 150 minūtes), pēc tam atlaidiet pogu P1
  4. Iestatītais laiks ir saglabāts un paliks atmiņā, līdz tiks veikta jauna programmēšana

Piezīme: taimera programmēšanas laikā uztvērējs nereaģē uz citām komandām. Ja nevēlaties, lai taimera programmēšanas laikā ieslēgtos releji, izņemiet kanālu džemperus.

6.3. Trauksme

Tiek gatavots.

7. Atmiņas bloķēšana

Ja nevēlaties, lai atmiņa tiktu turpmāk izmantota, atmiņas moduli var bloķēt.

7.1. Atmiņas bloķēšanas aktivizēšana, izmantojot aparatūru

Šī metode ir ļoti vienkārša, taču nav īpaši droša, jo iebrucējs to var viegli atcelt.

  1. Ja esat pārliecināts, ka ir saglabātas visas vajadzīgās tālvadības pultis, atvienojiet uztvērēju no barošanas avota
  2. Pārtrauciet savienojumu X atmiņas modulī:
    FLOX2R uztvērēja BM moduļa bloķēšana
  3. Ja arī pēc atmiņas bloķēšanas vēlaties pievienot jaunus kodus (saglabāt tālvadības pultis), iepiliniet lodalvas pilienu starp diviem savienojuma Y punktiem:
    FLOX2R uztvērēja BM moduļa atbloķēšana

7.2. Atmiņas bloķēšanas aktivizēšana, izmantojot programmatūru

Šī metode ir drošāka, jo atmiņas bloķēšanas deaktivizēšanai nepieciešama tālvadības pults, kas ir saglabāta uztvērēja atmiņā:

  1. Nospiediet un uzreiz atlaidiet uztvērēja pogu P1
  2. Uzgaidiet, līdz LED diode L1 nomirgo divas reizes (pēc aptuveni 5 sekundēm) un otrās mirgošanas laikā nospiediet un turiet pogu P1; atlaidiet to, kad LED diode L1 nodziest
  3. Pēc tam LED diode nomirgos divas reizes; ja otrā mirgošana ir ilgāka par pirmo, atmiņas bloķēšana ir veiksmīgi aktivizēta. Ja abas mirgošanas reizes ir vienādas, process nav izdevies, un tas jāatkārto.

7.3. Atmiņas bloķēšanas deaktivizēšana

Lai deaktivizētu atmiņas bloķēšanu, nepieciešama tālvadības pults, kas jau ir saglabāta uztvērēja atmiņā.

  1. Nospiediet uztvērēja pogu P1 un nekavējoties atlaidiet to
  2. Pēc tam iedegsies LED L1, apmēram 5 sekundes. Šo piecu sekunžu laikā nospiediet un turiet tālvadības pults pogu, līdz LED L1 nodziest, pēc tam atlaidiet pogu
  3. Pagaidiet 1 sekundi
  4. Nospiediet un turiet tālvadības pults pogu. LED iemirgosies 4 reizes, norādot, ka tālvadības pults ir saglabāta atmiņā un tādējādi var atbloķēt atmiņu.
  5. Ceturtās mirgošanas laikā nospiediet pogu P1 un atlaidiet to tikai tad, kad L1 nodziest
  6. Pēc tam LED iemirgosies divas reizes. Ja abi uzplaiksnījumi ilgst vienādi, dzēšana ir veiksmīga; ja otrais uzplaiksnījums ilgst ilgāk nekā pirmais, atkārtojiet procesu.

7.4 Atmiņas bloķēšana ar paroli

Šo metodi var īstenot tikai ar profesionālajiem programmētājiem BUPC un OBox.

8. NICE FloxR FLOX2R uztvērēja tehniskie dati

Kodēšana FloR
O-View (pamatfunkcijas)
Barošana 12-24V (ierobežojums 10-28V)
Strāvas patēriņš (minimālais) 16 mA pie 24V
Strāvas patēriņš (maksimālais) 80 mA pie 24V
Frekvence 433,92 MHz
Jutība 0,5 µV
Releju skaits 2 releji
Kontakts normāli atvērtam relejam maks. 0,5A un 50V SELV
Darba temperatūra -20 līdz +55 °C
Aizsardzības klase IP 30
Izmēri 86×22×58 mm (p×dz×a)
Svars 55 g
