Komplekts pašnesošo vārtu izgatavošanai ar īpaši īsu pārkari Intelligate IG350
JAUNA| Produkta pieejamība: | līdz 7 dienām | Preces parasti nosūtām 7 dienu laikā. |
|---|
līdz 7 dienām
2 879,97 € ar PVN
| Svars |
|---|
| 60 kg |
Produkta apraksts Komplekts pašnesošo vārtu izgatavošanai ar īpaši īsu pārkari Intelligate IG350
Vai jūsu īpašumā nepietiek vietas parastajiem pašnesošajiem bīdāmajiem vārtiem nepieciešamajai pārkarei? Intelligate sistēma ir īpaši izstrādāta gadījumiem, kad vieta blakus vārtu ailei ir pārāk īsa un neļauj izmantot standarta vārtu pārkari. >>Lejupielādēt montāžas rokasgrāmatu>>.
Izmantojot Intelligate IG350 sistēmu, vārtu ailes platumam pietiek ar tikai 40 cm garu pārkari. Parastajiem pašnesošajiem vārtiem 4 metru ailei būtu nepieciešama aptuveni 1,5–2 metru pārkare. Ar Intelligate sistēmu ietaupīsiet vairāk nekā metru vietas.
| Komplektā ietilpst: | IG350 komplekts | |||
|---|---|---|---|---|
 |
1 × | Pilna INTELLIGATE 350 ratiņu sistēma MGD C profilam | IG350 | |
 |
1× | Alumīnija C profils MGD 5400mm | MGD1-LS | |
 |
1 × | Piedziņu montāžas kronšteins | MK-IG | |
 |
1 × | MGD C profila gala uzbrauktuve | MGD1-EDR | |
 |
1 × | MGD C profila uzgalis | MGD1-ED | |
 |
1 × | Apakšējais aizturis | NALS | |
 |
1 × | Augšējais aizturis ar rullīšiem | NELGR-60 | |
| Montāžas rokasgrāmata | ||||

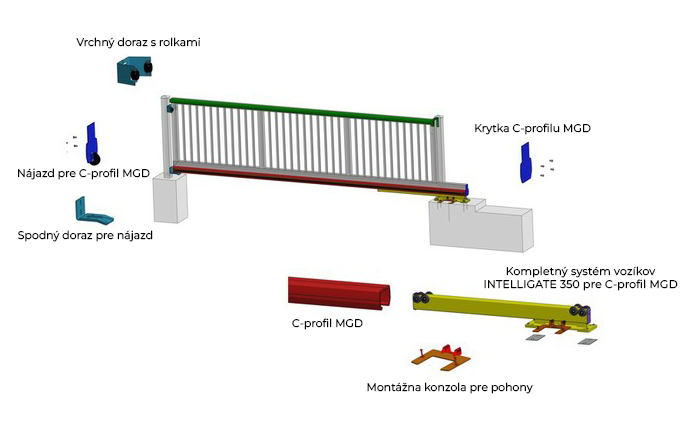

Komponentu izvietojums konstrukcijā:
Piemērs:
Ja vārtu caurbrauktuves platums ir 4000 mm, tad pilnīgai vārtu atvēršanai nepieciešamā vieta ar Intelligate sistēmu ir 4400 mm (4000 mm caurbrauktuve/vārti + 400 mm vārtu pārkare).
Izmēri:
- GL: kopējais garums
- DL: brīvais caurbrauktuves platums
- GP: pamatplāksnes garums
- EL: nesošās sijas garums
- EL efekt.: efektīvais stiprinājuma garums
- H: braukšanas sliedes augšējā mala (=200 mm)
- Maks. pieļ. svars: vārtu maksimālais svars, ieskaitot sliedi
- Maks. pieļ. svars/m: maksimālais svars uz metru, ieskaitot sliedi (5 kg/m)
Uzmanību:
- Braukšanas mehānisms jāpiestiprina ar četrām enkurskrūvēm, katras turēšanas spēkam jābūt vismaz 25 kN.
- Šādu turēšanas spēku nodrošina ar līmējošo masu nostiprināts M12 vītņstienis, pievilkts ar 60 Nm griezes momentu.
- Pirms enkurskrūvju pievilkšanas sprauga starp pamatplāksni un pamatu jāaizpilda ar montāžas javu.
