Produkta apraksts KEY Turbo S (TUS8324) – piedziņa bīdāmajiem vārtiem līdz 800 kg

Piedziņa KEY Turbo S (TUS8324) ir paredzēta bīdāmajiem vārtiem līdz 800 kg. Tā ir aprīkota ar 24 V elektromotoru, tāpēc tai nav problēmu arī ar intensīvu darbību. Vārtu vērtnes ātrums sasniedz 25 cm sekundē. Vadības bloka apzīmējums ir CT-10324 un piedziņā ir arī tā dēvētais elektromehāniskais gala slēdzis – atspere ar mikroslēdžiem. Piedziņai ir iebūvēts uztvērējs radio signālam.

Uzstādīšana, pieslēgšana un iestatīšana
Atsevišķa piedziņaUzstādīšanaKabeļu instalācija
Manuāla atbloķēšanaVadības plateKopējā shēma
Spailes un barošanaFotoelementiDrošības ieejas
Pirmā iedarbināšanaGājiena iemācīšanaProgrammēšana
Tālvadības pultisAtiestatīšanaDiagnostika
ApkopeTehniskie parametriPDF slovāku valodā

KEY Turbo S TUS8324 – atsevišķa piedziņa

Tā ir neatgriezeniska piedziņa bīdāmajiem vārtiem ar mehāniskiem gala slēdžiem. Shēmās attēlotie piederumi ir pieslēguma piemērs, nevis atsevišķās piedziņas komplektācijas saraksts.

Uzstādīšanai un mehāniskajai montāžai jāievēro TURBO S instrukcija. Tālāk aprakstītās vadības darbības attiecas uz attēloto CT10324 vadības bloku ar piecciparu displeju, pogām UP, MENU, DOWN-RADIO, SBS un BASE/ADV izvēlni. Pirms iestatīšanas salīdziniet spaiļu apzīmējumus un motora izvēli uz savas plates ar attēlā norādīto.

Darba cikls nenozīmē neierobežotu nepārtrauktu darbību. Maksimāli 40 cikli stundā attiecas uz standarta vārtu vērtni, kuras garums ir 4 m, svars 200 kg, un temperatūru 20 °C. Ja vērtne ir garāka, ciklu skaits proporcionāli samazinās (8 m: par 50 %); temperatūrā virs 20 °C tas samazinās par 15 % par katriem papildu 5 °C; vārtiem ar maksimāli pieļaujamo svaru – par 50 %. Ātrums ir atkarīgs no vārtu svara.

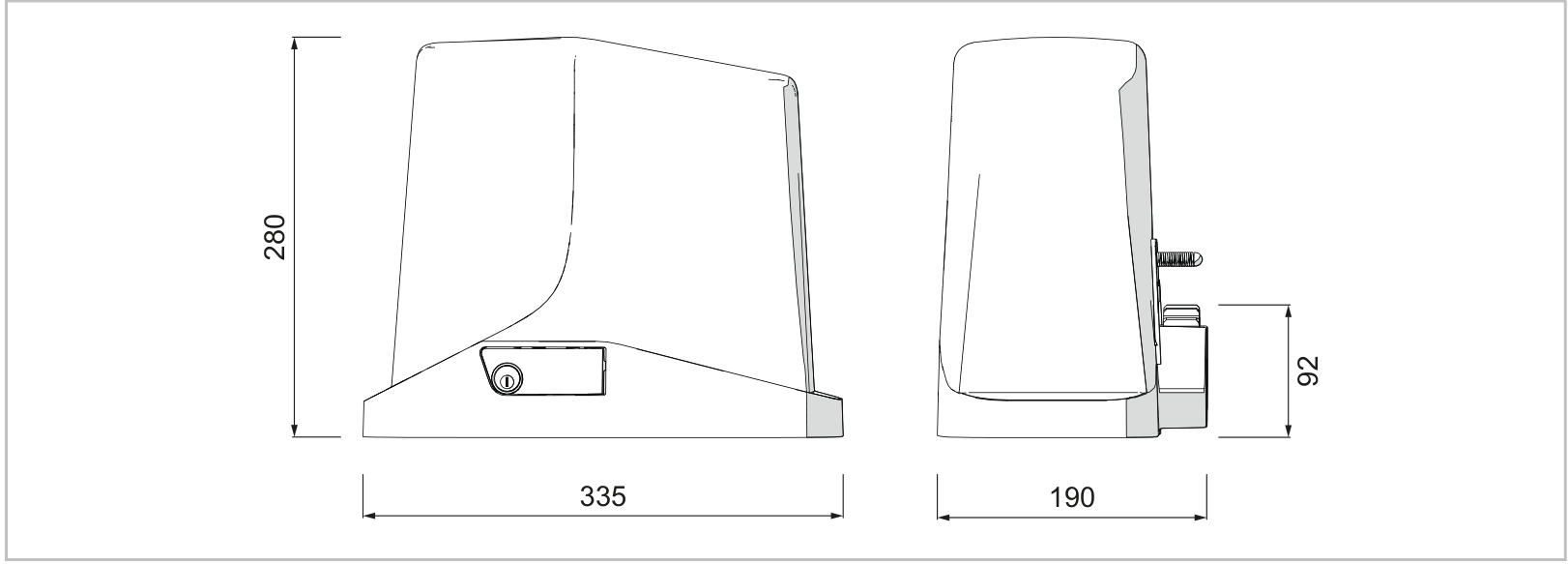

TURBO S izmēri: 335 × 190 × 280 mm; zobrata novietojums 92 mm
TURBO S izmēri: 335 × 190 × 280 mm; zobrata novietojums 92 mm

Piedziņas mehāniskā uzstādīšana

Elektriskais pieslēgums, iestatīšana un pārbaudes jāveic kvalificētam uzstādītājam. Pēc atbloķēšanas vārtiem jāpārvietojas vienmērīgi, tie nedrīkst sākt kustēties paši no sevis, un tiem jābūt stingriem mehāniskiem atdurēm gan atvērtā, gan aizvērtā stāvoklī. Vārtiem jāpārvietojas pa horizontālu ceļu, nevis augšup vai lejup pa slīpumu. Uzstādīšanas vieta nedrīkst applūst. Ražotājs pieprasa drošības malas, lai aizsargātu visas iespējamās saspiešanas vietas (rokas, kājas u. c.); pārējās aizsargierīces un to izvietojumu nosaka, izvērtējot konkrēto vārtu riskus.

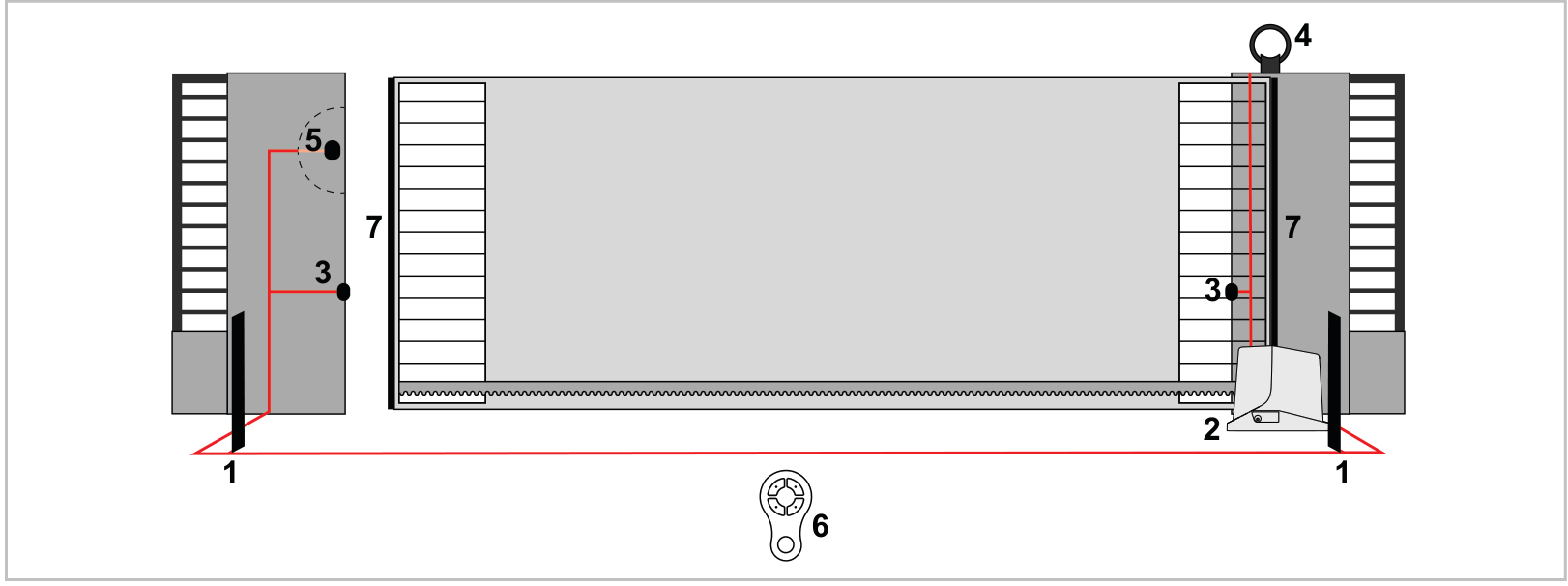

Ražotāja piemērs bīdāmo vārtu komplektācijai ar piedziņu, fot šūnām, bākuguni un drošības malām
Ražotāja piemērs bīdāmo vārtu komplektācijai ar piedziņu, fot šūnām, bākuguni un drošības malām

Piederumu saraksts

  • 2 – piedziņa
  • 3 – fot šūnas
  • 4 – bākuguns
  • 5 – atslēgas slēdzis
  • 6 – vadības pults
  • 7 – drošības malas

Drošības ierīču izvietojums jānosaka, izvērtējot konkrēto vārtu faktiskos riskus.

Pamatu plāksne un stiprināšana

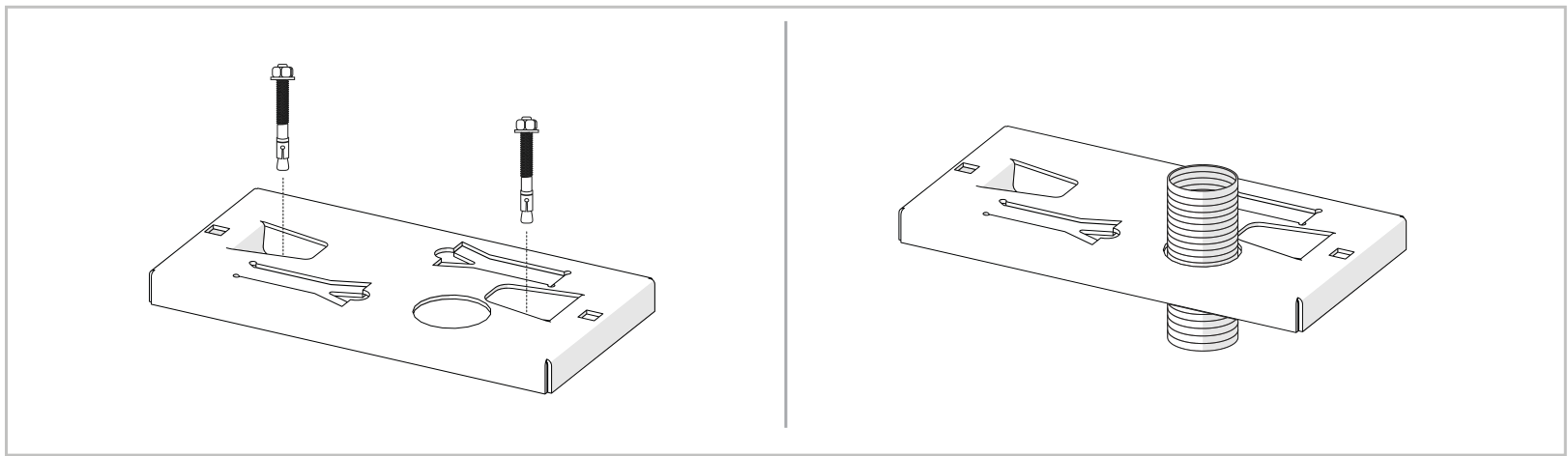

Pamatu plāksnes stiprināšana pie pamatnes vai betonā
Pamatu plāksnes stiprināšana pie pamatnes vai betonā

  1. Nosakiet novietojumu, ņemot vērā piedziņas, pamatu plāksnes un zobstieņa izmērus. Sagatavojiet caurules kabeļu ievilkšanai. Stingri nostipriniet pamatu plāksni ar enkurskrūvēm vai iebetonējiet to saskaņā ar rasējumu.
  2. Atbloķējiet piedziņu un atveriet vāku. Novietojiet piedziņu uz pamatu plāksnes un ievietojiet abas sešstūra ligzdas stiprinājuma skrūves. Alternatīvas stiprināšanas gadījumā izmantojiet lējuma iekšējās rievas, lai stiprinājums nesaskartos ar vāku.
  3. Nolīmeņojiet piedziņu. Ja ar zobstieņa regulēšanu nepietiek, izmantojiet četras līmeņošanas skrūves, kā parādīts 4.7. attēlā. Stingri pievelciet abas galvenās stiprinājuma skrūves; piedziņai jābūt stabilai visā vārtu gājiena laikā. Pēc dažām kustībām vēlreiz pārbaudiet stiprinājumu.

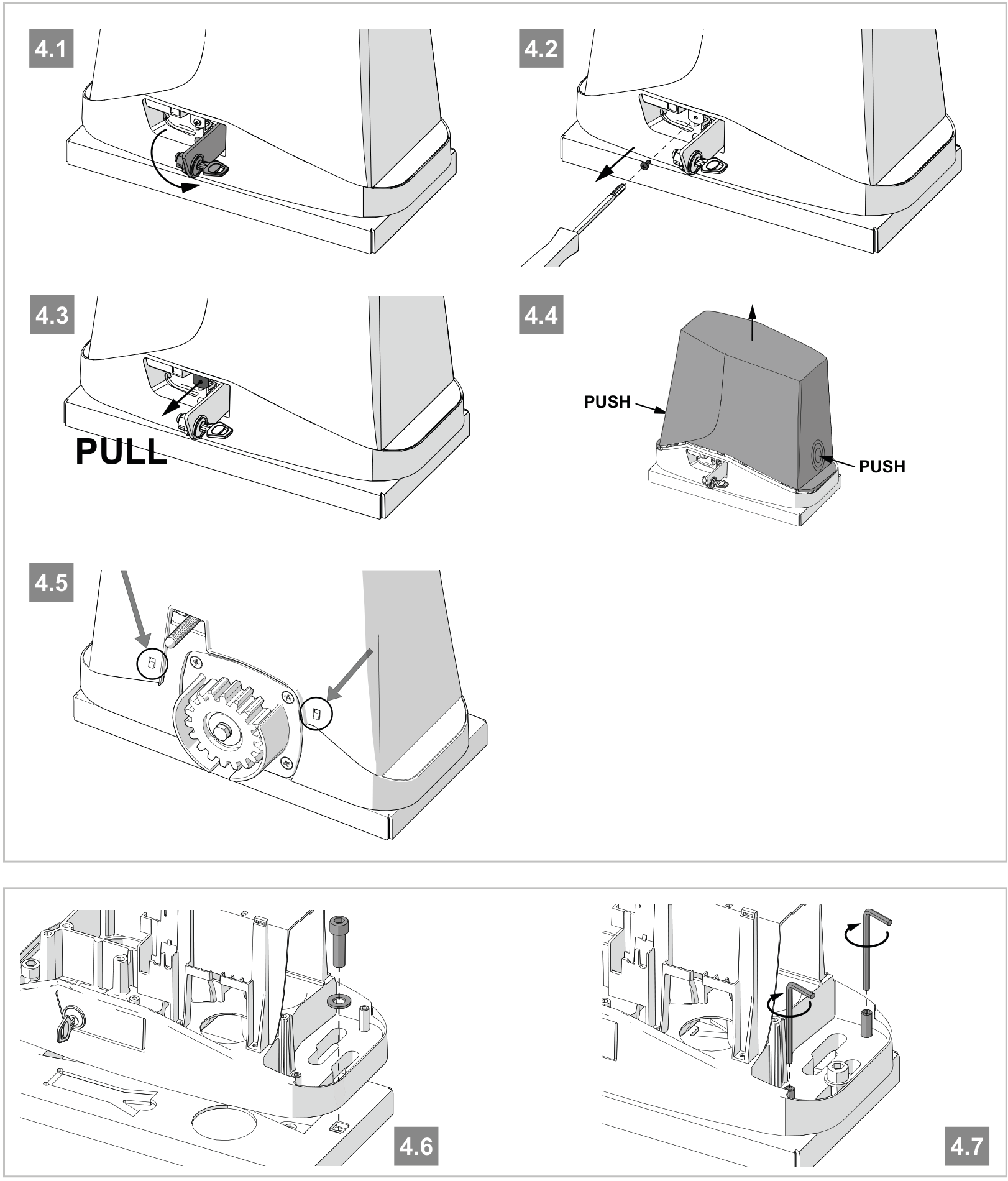

Piedziņas vāka atvēršana, nostiprināšana, līmeņošana un atkārtota aizvēršana
Piedziņas vāka atvēršana, nostiprināšana, līmeņošana un atkārtota aizvēršana

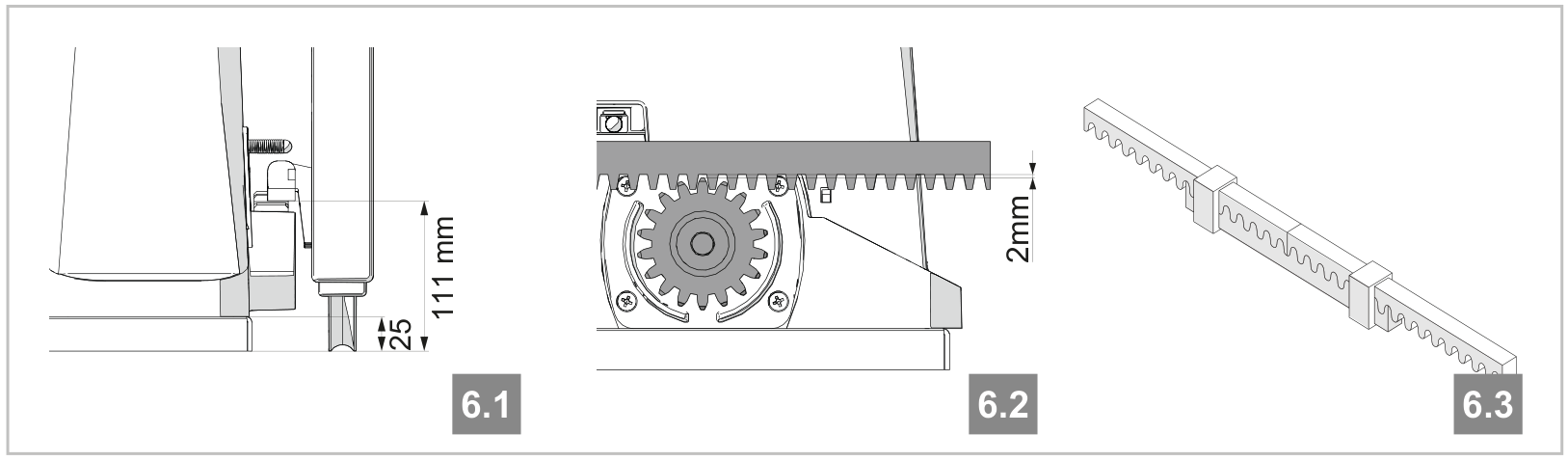

Zobstienis un mehāniskie gala slēdži

Zobstieņa uzstādīšana: starp zobstieni un zobratu jāatstāj 2 mm atstarpe
Zobstieņa uzstādīšana: starp zobstieni un zobratu jāatstāj 2 mm atstarpe

  1. Kad piedziņa ir atbloķēta, pilnībā atveriet vārtus. Novietojiet pirmo zobstieņa posmu uz zobrata un piestipriniet to pie vārtiem ar skrūvēm un distanceriem.
  2. Manuāli bīdiet vārtus, bet nākamos zobstieņa posmus savietojiet, izmantojot palīgposmu. Pēc noregulēšanas saglabājiet 2 mm atstarpi, lai vārtu svars nebalstītos uz piedziņas zobrata.
  3. Gājiena galos noregulējiet mehāniskos gala slēdžu atdurelementus. Atkarībā no vārtu svara atstājiet starp vārtiem un stingro mehānisko atduri 30–50 mm; atdurelementam jānospiež gala slēdzis, pirms vārti atsitas pret atduri.
  4. Stingri nostipriniet atdurelementus saskaņā ar rasējumu gan atvēršanas, gan aizvēršanas pusē. Atdurēm jānovērš vārtu noskriešana no sliedes, un to novietojums nedrīkst pieļaut atdurelementa sadursmi ar zobratu.

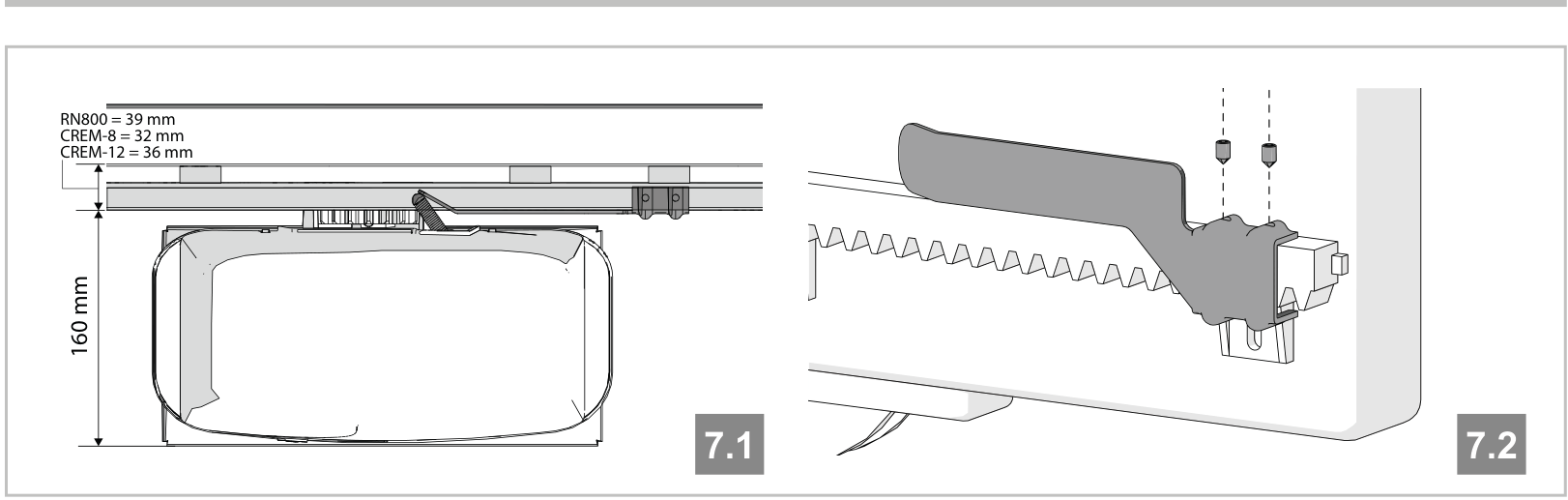

Mehānisko gala slēdžu atdurelementu regulēšana un nostiprināšana
Mehānisko gala slēdžu atdurelementu regulēšana un nostiprināšana

Kabeļu instalācija un barošanas avotu nodalīšana

Šīs piedziņas barošana ir 230 V AC, 50/60 Hz; motors darbojas ar 24 V DC. Vadības plati darbina 24 V AC transformators. Nesajauciet elektrotīkla un zemsprieguma vadus. Barošanas līnijai jābūt aprīkotai ar aizsargzemējumu, atbilstošu aizsardzību pret pārslodzi, noplūdes strāvas aizsargslēdzi un atvienošanas ierīci III pārsprieguma kategorijai. Pirms vāka atvēršanas un vadu pievienošanas atvienojiet elektrotīklu un iespējamo rezerves barošanas avotu.

Ražotāja norādītie kabeļi standarta komplektācijai
VadsKabelisMaksimālais garums
230 V barošana3 × 1,5 mm²; ja garums pārsniedz 20 m, 3 × 2,5 mm²līdz 20 m / virs 20 m, ne vairāk kā 50 m
FLASH bākuguns / LED palīgapgaismojums3 × 0,55 mm²20 m
AntenaRG5810 m; ieteicams mazāk nekā 5 m
Elektriskā slēdzene2 × 1,5 mm²10 m
TX fot elements2 × 0,55 mm²20 m
RX fot elements4 × 0,55 mm²20 m
Drošības mala2 × 0,55 mm²20 m
Atslēgas slēdzis4 × 0,55 mm²20 m
Motors2 × 1,5 mm²10 m

Kabelim jābūt piemērotam uzstādīšanas videi; ražotājs iesaka H03VV-F lietošanai iekštelpās un H05RN-F/H07RN-F lietošanai ārpus telpām. Aizsargvadītājs tiek pieslēgts pie vadības bloka.

Manuāla atbloķēšana strāvas padeves pārtraukuma gadījumā

  1. Vārtiem jābūt nekustīgiem. Atvienojiet strāvas padevi un nodrošiniet vārtus pret nejaušu kustību.
  2. Ievietojiet atbloķēšanas atslēgu un pagrieziet to par 90° pretēji pulksteņrādītāja virzienam.
  3. Atlieciet atbloķēšanas sviru tā, lai tā būtu perpendikulāri piedziņai. Tagad pārvietojiet vārtus manuāli.
  4. Pirms atkal darbināt piedziņu ar motoru, no jauna mehāniski nobloķējiet piedziņu. Nebloķējiet piedziņu motora darbības laikā; var tikt bojātas iekšējās detaļas.

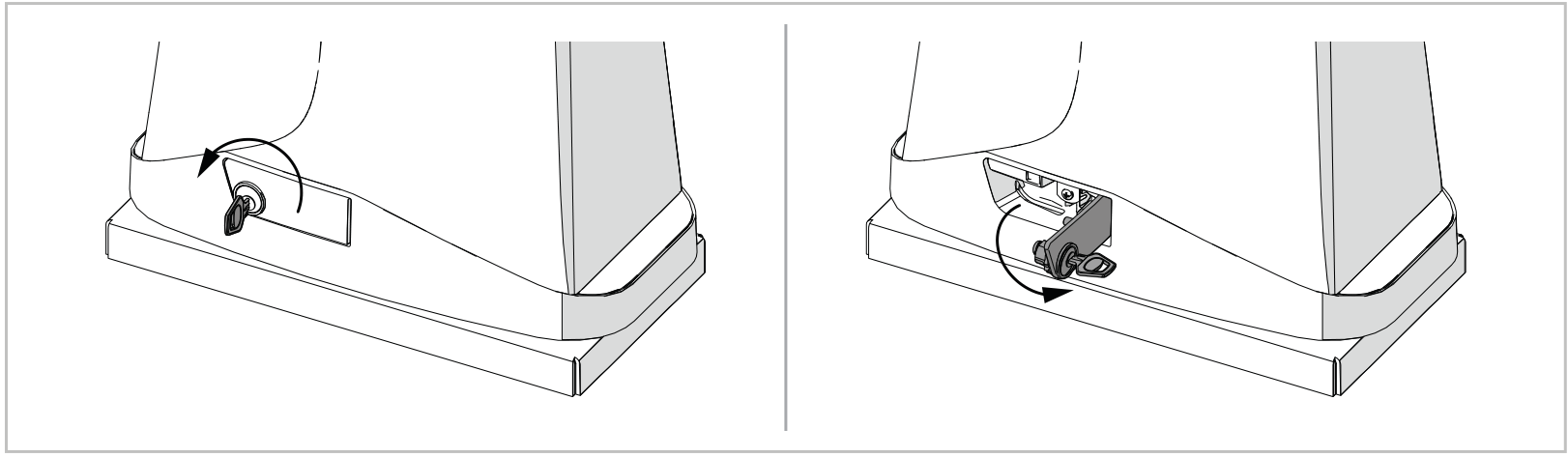

TURBO S piedziņas atslēga un atbloķēšanas svira
TURBO S piedziņas atslēga un atbloķēšanas svira

Vadības plate CT10324

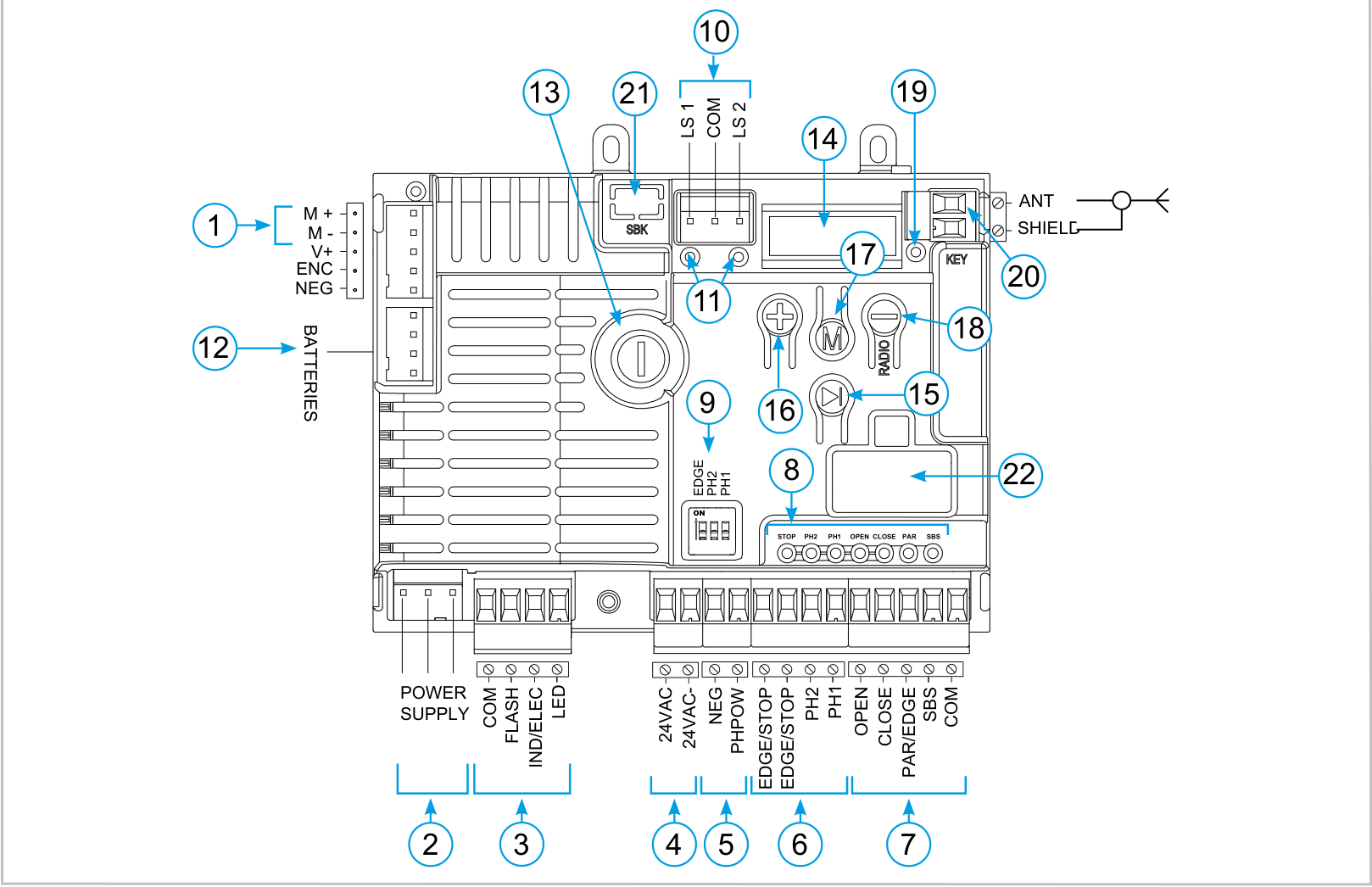

Faktiskā vadības plate CT10324 ar savienotāju un vadības elementu numuriem
Faktiskā vadības plate CT10324 ar savienotāju un vadības elementu numuriem

Orientācija atbilst attēlam: radiators kreisajā pusē, displejs un vadības pogas labajā pusē, galvenās spaiļu rindas apakšā. Uz plates un shēmās norādītie apzīmējumi paliek sākotnējie. Apzīmējums M1+/M1− rokasgrāmatas tabulā atbilst savienotājam M+/M− attēlā.

Apzīmējumi uz plates

  • 1 – M+/M−, motors
  • 2 – Barošana no transformatora
  • 3 – FLASH, IND/ELEC, LED
  • 4 – 24 VAC piederumiem
  • 5 – PH-POW un NEG, drošības ierīču barošana
  • 6 – Drošības ieejas
  • 7 – Vadības ieejas
  • 8 – Drošības un vadības ieeju LED
  • 9 – DIP slēdži EDGE, PH2, PH1
  • 10 – Gala slēdži
  • 11 – Gala slēdžu LED
  • 12 – KBP/KBPN, rezerves barošanas lādētājs
  • 13 – 1,6 AT drošinātājs, lēnas darbības
  • 14 – Piecu ciparu displejs
  • 15 – SBS, pakāpeniska vadība
  • 16 – UP (+)
  • 17 – MENU
  • 18 – DOWN-RADIO (−)
  • 19 – LED RADIO / KEY
  • 20 – Antena
  • 21 – Papildu enerģijas taupīšanas modulis SBK
  • 22 – Papildu KUBE / PowerBus interfeiss

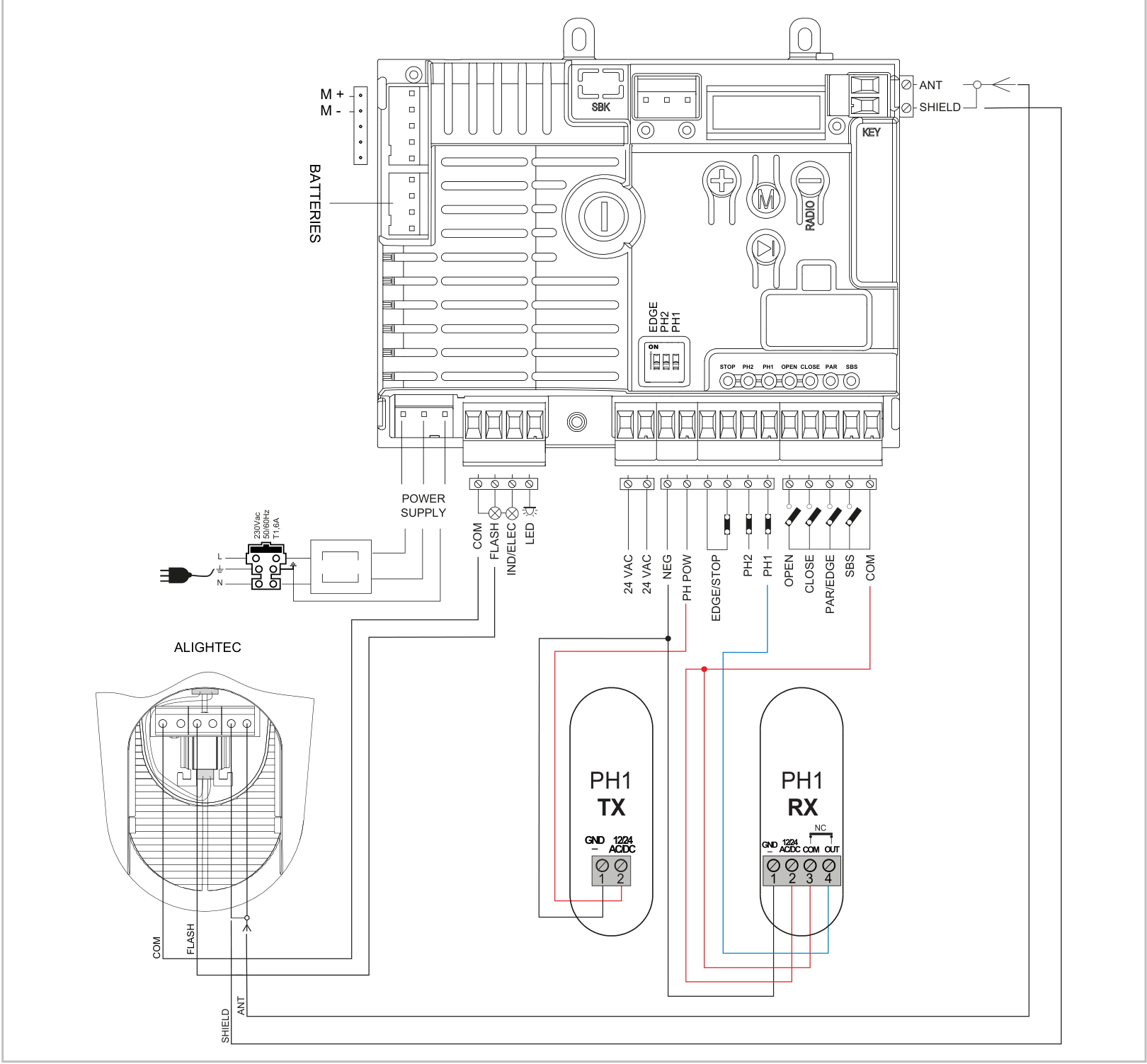

Plates un piederumu kopējā pieslēguma shēma

Shēmā attēlota visa plate, transformators un tīkla pievads, ALIGHTEC bākuguns, antena, PH1 TX/RX fot elementi un vadības kontakti.

Pilna ražotāja CT10324 shēma: barošana, plate, bākuguns, fot elementi, antena un vadības ieejas
Pilna ražotāja CT10324 shēma: barošana, plate, bākuguns, fot elementi, antena un vadības ieejas

Spailes, polaritāte un barošanas ierobežojumi

Attēlotās vadības ierīces barošana un izejas
SpailesFunkcija un pieslēgums
L / N / PEL = 230 V AC fāze; N = neitrālvads; PE = aizsargzemējums. Maiņstrāvai nav +/− polaritātes.
POWER SUPPLYPlates barošana no transformatora: 24 V AC (+10 % / −15 %), 50/60 Hz. Šeit nepievienojiet 230 V.
M+ / M−24 V DC motora pozitīvā (+) un negatīvā (−) izeja; attēlā apzīmēta arī kā M1+/M1−.
V+ / ENC / NEG pie motoraŠajā pieslēgumā nelietot; tā nav fot elementu barošana.
24 VAC / 24 VACPāris piederumiem: nestabilizēts 24 V AC, ne vairāk kā 200 mA. Bez +/−; darbības laikā no akumulatora šī izeja nav aktīva.
PH-POW / NEGPH-POW = nestabilizētas 24 V DC drošības ierīču barošanas pozitīvais (+) pols, NEG = negatīvais (−) pols; PH-POW maksimālā strāva ir 200 mA. Šis režīms ir saistīts ar PHOTO TEST.
COM pie izejāmFLASH, IND/ELEC un LED izeju kopējais pozitīvais (+) pols.
FLASHBākuguns starp COM (+) un komutēto FLASH (−): 24 V DC, ne vairāk kā 15 W. Izeju var iestatīt nepārtrauktai vai mirgojošai darbībai.
LEDPapildu apgaismojums starp COM (+) un komutēto LED (−): nestabilizēts 24 V DC, ne vairāk kā 15 W.
IND/ELECKopējais COM (+), komutētais IND/ELEC (−). IND režīms: indikators 24 V DC / ne vairāk kā 5 W. ELEC režīms: elektriskā slēdzene 12 V DC / ne vairāk kā 15 VA. Režīmu iestata ar INDIC LIGHT.
COM pie ieejāmPH2, PH1, OPEN, CLOSE, PAR un SBS kopējais punkts; iekšēji pozitīvs. Vadības vai drošības kontakts ir bezpotenciāla; tā spailēm +/− polaritāti nenosaka.
LS1 / LS2 / COMGala slēdžu savienotājs; sekojiet attiecīgajām LED indikācijām.
BATTERIESKBP/KBPN lādētāja pieslēgšana saskaņā ar attiecīgo instrukciju.
ANT / SHIELDANT = signāls, koaksiālā kabeļa centrālais dzīslas vads; SHIELD = ekranējums. Tas nav +/− barošanas spaiļu pāris.

Visu ierīču kopējais strāvas patēriņš attiecīgajā barošanas izejā nedrīkst pārsniegt tās ierobežojumu. Nejauciet nestabilizētu līdzstrāvas izeju ar 24 V AC. Piederumiem izmantojiet shēmā norādītās spaiļu rindas spailes, nevis NEG/V+/ENC pie motora savienotāja.

PH1 un PH2 fot elementi – pieslēgums ar polaritāti

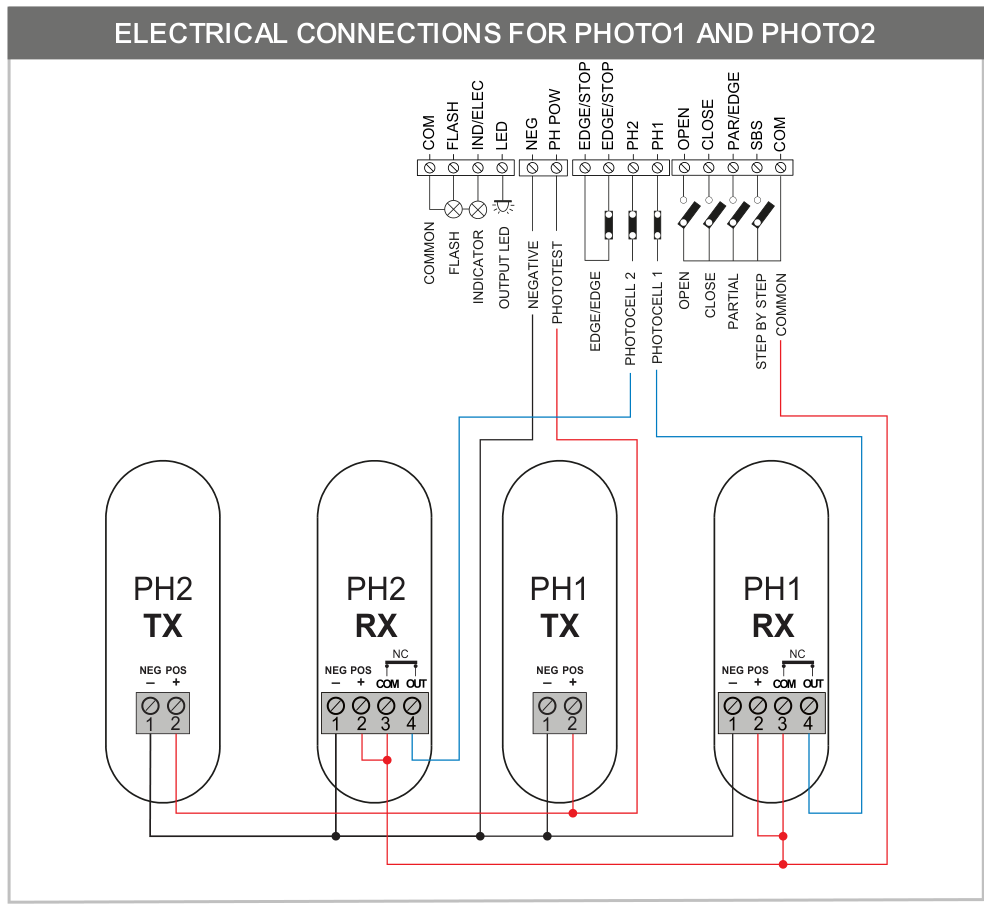

Abu PH1 un PH2 fot elementu pāru ražotāja pieslēguma shēma; sākotnējie vadi, tiltiņi un spaiļu apzīmējumi
Abu PH1 un PH2 fot elementu pāru ražotāja pieslēguma shēma; sākotnējie vadi, tiltiņi un spaiļu apzīmējumi

Fot elementu standarta DC pieslēgums saskaņā ar ražotāja shēmu
IerīcePieslēgums atbilstoši attēlotajam RX ar četrām spailēm
Abu pāru TXTX 1 / NEG (−) → plate NEG; TX 2 / POS (+) → plate PH-POW.
Abu pāru RXRX 1 / NEG (−) → plate NEG; RX 2 / POS (+) → COM (+).
RX PH1 kontaktsRX 3 / COM → plates COM; RX 4 / OUT (NC) → PH1. RX 2–3 tiltiņš ir oriģinālajā shēmā.
RX PH2 kontaktsRX 3 / COM → plates COM; RX 4 / OUT (NC) → PH2. Tilts RX 2–3 ir norādīts oriģinālajā shēmā.

Numuri 1–4 attiecas tikai uz attēloto TX/RX. Citiem fotoelementiem var būt citas spailes; to barošana un NC kontakts jāpievieno atbilstoši konkrētā modeļa instrukcijai. COM un OUT uz uztvērēja ir releja kontakti, nevis barošanas +/− spailes. Pievienojot atbilstoši šai shēmai, kontakta kopējais punkts ir savienots ar plates COM.

PH1 aizvēršanas laikā aptur un apvērš kustības virzienu; kamēr tā ir aktīva, vārtus nevar aizvērt. PH2 atkarībā no iestatījuma aizsargā atvēršanu vai abus virzienus; atvienojot kontaktu, kustība tiek apturēta, un pēc atbrīvošanas atvēršana tiek atsākta. Darbību maina FOTO1 SETUP un FOTO2 SETUP.

Fotoelementu pārbaude un enerģijas taupīšanas režīms

Pārbaudot fotoelementus, TX barošana tiek vadīta caur PH-POW. ADV izvēlnē iestatiet PHOTO TEST: 0 — izslēgts, 1 — PH1, 2 — PH2, 3 — abi pāri. Pārbaudiet tikai pareizi pievienotas ierīces.

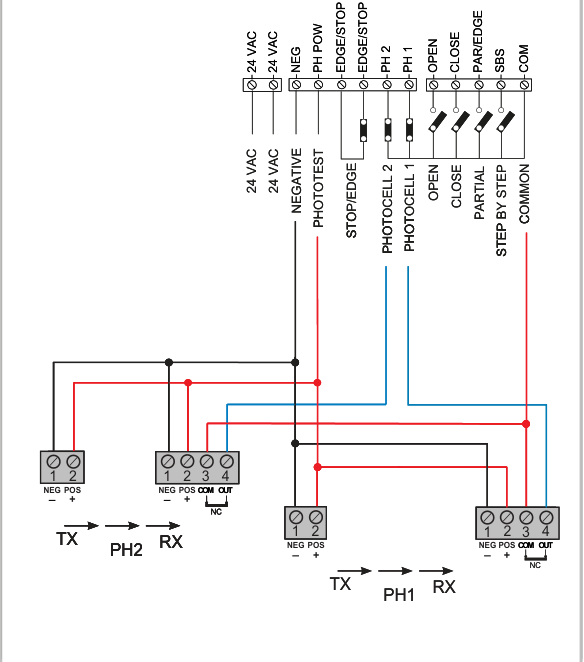

Atsevišķa ražotāja elektroinstalācijas shēma enerģijas taupīšanas režīmam STAND BY
Atsevišķa ražotāja elektroinstalācijas shēma enerģijas taupīšanas režīmam STAND BY

Enerģijas taupīšanas režīma shēmā TX un RX pozitīvie barošanas vadi tiek pievienoti pie PH-POW (+), bet negatīvie — pie NEG (−); RX kontakti paliek starp COM un PH1/PH2. STAND BY režīmu ieslēdz izvēlnē BASE. Ja STAND BY ir ieslēgts, PHOTOTEST nav iespējams. Nekombinējiet šīs divas shēmas.

Drošības un vadības ieejas

Kontakti ir bezpotenciāla; nepievienojiet tiem ārēju spriegumu
IeejaFunkcija
EDGE/STOP, pārisBezpotenciāla STOP NC vai drošības malas ieeja; TYPE EDGE: 0 — STOP NC, 1 — rezistīva 8k2, 2 — kontakta NC, 3 — dubultā rezistīvā 4k1. Ja nostrādā drošības mala, kustība uz īsu brīdi tiek apvērsta un apturēta.
PH1 / COMAizvēršanas fotoelementa NC kontakts.
PH2 / COMFotoelementa NC kontakts atbilstoši izvēlētajam režīmam.
OPEN / COMAtvēršanas NO kontakts.
CLOSE / COMAizvēršanas NO kontakts.
SBS / COMNO kontakts vadībai pa soļiem atbilstoši SBS SETUP iestatījumam.
PAR/EDGE / COMDaļējas atvēršanas NO kontakts; parametrs STOP TWO ļauj to pārveidot par STOP vai otru atvēršanas drošības malu.

Otrā drošības mala pie PAR/EDGE tiek iestatīta ar STOP TWO. Lai izmantotu EDGE2, SETUP EDGE jāiestata uz 0, lai pirmā drošības mala EDGE1 nostrādātu tikai aizvēršanas laikā. EDGE2 aizsargā atvēršanu un pēc aktivizēšanas uz īsu brīdi apvērš kustību. DIP slēdzis EDGE neatslēdz šo otro ieeju.

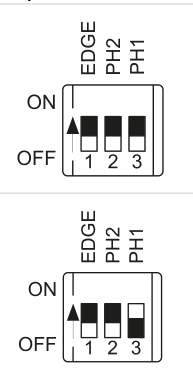

Vadības plates DIP slēdži EDGE, PH2 un PH1
Vadības plates DIP slēdži EDGE, PH2 un PH1

Pozīcija ON atslēdz attiecīgo drošības funkciju. Ja tiek izmantotas drošības ierīces, attiecīgajam DIP slēdzim jābūt pozīcijā OFF. Neizmantotu ieeju drīkst atslēgt tikai saskaņā ar instalācijas drošības risinājumu: pārslēdziet tās DIP uz ON un apstipriniet, vienlaikus turot UP (+) un DOWN-RADIO (−), līdz attiecīgās ieejas LED pārstāj mirgot. Tas nav bojātu fotoelementu vai drošības malas remonts.

Pirmā palaišana un motora izvēle

  1. Pārbaudiet mehānisko stiprinājumu, gala atdures, zobstieni, brīvu kustību, zemējumu un pareizu drošības ierīču pieslēgumu. Ieslēdziet barošanu tikai pēc pieslēgumu pabeigšanas.
  2. Ja kustības ceļš nav apgūts, displejā deg LEARN TO DO. Ar pogu UP var secīgi parādīt statusu, ciklu skaitu, motora strāvu un plates tipu, programmaparatūru un sērijas numuru; MENU atgriež parasto displeja rādījumu.
  3. Pirms apmācības izvēlnē ADV → MOTOR SETUP iestatiet pareizo modeli. Modelim KEY Turbo S TUS8324 attēlotajā izvēlnē atbilst opcijai 2. Izvēlieties vērtību atbilstoši plates modelim atbilstošajam modeļu sarakstam; motora tipa maiņa atjauno rūpnīcas parametrus, un kustības ceļš jāapgūst no jauna.

Automātiska kustības ceļa apmācība

Apmācība ar standarta palēninājuma zonu

  1. Atbloķējiet piedziņu, pārvietojiet vārtus aptuveni līdz pusei no kustības ceļa un vēlreiz nobloķējiet piedziņu.
  2. Vienlaikus turiet nospiestas pogas UP (+) un MENU aptuveni divas sekundes. Vārti sāks lēni atvērties; displejā redzams LEARN OPEN1.
  3. Ja vārti atvēršanās vietā aizveras, apturiet tos ar pogu DOWN-RADIO (−). Ar pogu SBS atsāciet apmācību, mainot kustības virzienu.
  4. Pie atvēršanas gala slēdža motors apstāsies. Pēc aptuveni divām sekundēm vārti sāks aizvērties, un displejā būs redzama aizvēršanas apmācība.
  5. Kad tiek sasniegts aizvēršanas gala slēdzis, apmācība beidzas. Pēc tam veiciet vairākus pilnus ciklus un pārbaudiet visas drošības ierīces un spēkus.

Pirms nodošanas ekspluatācijā apmācībai jābūt pilnībā un pareizi pabeigtai. Saskaņā ar ražotāja norādījumiem to pārtrauc, nostrādājot EDGE, PH2 vai PH1, vai atvienojot barošanu. Pēc veiksmīgas apmācības var mainīt BASE/ADV parametrus.

Individuāli palēninājuma punkti

Izvēlnē BASE pie LENGH SLOW izvēlieties vērtību P (pielāgots iestatījums) un sāciet apmācību no kustības ceļa vidus tāpat kā iepriekš. Kad sasniegta atvērtā pozīcija, piedziņa sāks aizvērt vārtus. Vēlamajā palēninājuma punktā aizvēršanas laikā nospiediet SBS; displejā parādīsies CLOS1 SLOW. Pēc aizvēršanas vārti atkal sāks atvērties; palēninājuma punktā atvēršanas laikā nospiediet SBS (OPEN1 SLOW). Pēc atvērtās pozīcijas sasniegšanas seko noslēdzošā aizvēršana. Ja kāds punkts netiek iestatīts, tas automātiski tiek noteikts 20 % apmērā no visa kustības ceļa.

BASE un ADV programmēšana

  1. Turiet nospiestu MENU. Kad tiek parādīts BASE, atlaidiet pogu, lai atvērtu pamata izvēlni; lai atvērtu ADV, turiet pogu nospiestu aptuveni piecas sekundes un atlaidiet, kad parādās ADV.
  2. Pārvietojieties pa izvēlnes vienumiem, izmantojot UP un DOWN-RADIO. Nosaukums un vērtība pārmaiņus tiek parādīti displejā.
  3. Lai mainītu iestatījumu, turiet nospiestu MENU, līdz vērtība sāk mirgot; pēc tam atlaidiet pogu. Mainiet vērtību ar UP/DOWN-RADIO.
  4. Turiet nospiestu MENU, līdz displejs pārstāj mirgot: tā tiek saglabāta jaunā vērtība. Lai izietu no izvēlnes, īsi nospiediet MENU.

Tabulās norādīta iestatījumu nozīme un pieejamās opcijas. Spēka, ātruma un drošības funkciju iestatījumi jāizvēlas, pamatojoties uz konkrēto vārtu mērījumiem. Lielāka REACT TIME vērtība nozīmē mazāku trieciena spēku, nevis jaudīgāku motoru.

1. AUTO CLOSE

0–900 s; 0 = automātiskā aizvēršana izslēgta.

2. PHOTO CLOSE

0–30 s; aizvēršanas laiks pēc izbraukšanas caur PH1, 0 = izslēgts.

3. REACT TIME

0–10; 0 = maksimāls trieciena spēks, 10 = minimāls.

4. OPEN SPEED

1–5; atvēršanas ātrums no minimāla līdz maksimālam.

5. SL-OP SPEED

1–5; atvēršanas ātrums palēninājuma laikā.

6. CLOSE SPEED

1–5; aizvēršanas ātrums no minimāla līdz maksimālam.

7. SL-CL SPEED

1–5; aizvēršanas ātrums palēninājuma laikā.

8. SBS SETUP

0: atvērt–apturēt–aizvērt–apturēt; 1: atvērt–apturēt–aizvērt–atvērt; 2: atvērt–aizvērt; 3: daudzdzīvokļu mājas režīms ar taimeri (AUTO CLOSE ≠ 0); 4: daudzdzīvokļu mājas režīms ar tūlītēju aizvēršanu.

9. STOP TWO

0 = atspējots; 1 = PAR kā STOP NO; 2 = STOP NC; 3 = atvēršanas drošības mala NC; 4 = atvēršanas drošības mala 8k2; 5 = atvēršanas drošības mala 4k1. EDGE2 gadījumā SETUP EDGE jābūt iestatītam uz 0; DIP šo otro ieeju neietekmē.

10. LENGH SLOW

P = mācīšanās režīmā noteikti punkti; 1–100 % gājiena palēnināšanai atvēršanas un aizvēršanas laikā.

11. BLACK OUT

0 = pēc strāvas padeves pārtraukuma nekas nenotiek; 1 = aizvēršana.

12. STAND BY

0 = izslēgts; 1 = enerģijas taupīšana, izslēdzot fotocelulas, kad vārti ir aizvērti. Nepieciešams atbilstošs pieslēgums; PHOTOTEST šīs funkcijas gadījumā nav iespējams.

1. FOTO1 SETUP

0 = pirms atvēršanas no aizvērtas pozīcijas tiek pārbaudīta PH1; 1 = atvēršana notiek arī tad, ja PH1 ir aktivizēta.

2. FOTO2 SETUP

0 = PH2 aktīva abos virzienos; 1 = tikai atvēršanas laikā; 2 = aktivizēšana ieslēdz palīgapgaismojumu uz TIME LIGHT laiku.

3. PHOTO TEST

0 = izslēgts; 1 = PH1 tests; 2 = PH2 tests; 3 = abu pāru tests.

4. TYPE EDGE

0 = STOP NC; 1 = 8k2 pretestības drošības mala; 2 = NC kontaktu drošības mala; 3 = dubulta 4k1 pretestības drošības mala.

5. SETUP EDGE

0 = EDGE1 aizvēršanas laikā; 1 = EDGE1 gan atvēršanas, gan aizvēršanas laikā. Aktivizācijas gadījumā kustība uz īsu brīdi tiek apgriezta. Otrajai drošības malai pie PAR jāatstāj iestatījums 0.

6. TEST EDGE

0 = drošības malas tests izslēgts; 1 = ieslēgts.

7. SETUP PART

0–100 %; daļējas atvēršanas diapazons.

8. CLOSE PART

0–900 s; aizvēršanas laiks pēc daļējas atvēršanas, 0 = izslēgts.

9. FLASH SETUP

0 = pastāvīga izejas signāla aktivizācija; 1 = mirgojošs signāls.

10. PRE SETUP

0 = iepriekšēja mirgošana pirms atvēršanas un aizvēršanas; 1 = pirms aizvēršanas; 2 = pirms atvēršanas. Ja PRE TIME = 0, funkcija ir izslēgta.

11. PRE TIME

0–20 s; iepriekšējas mirgošanas laiks, 0 = izslēgts.

12. SETUP LIGHT

0 = gaisma deg pēc kustības beigām TIME LIGHT iestatīto laiku; 1 = deg, kamēr vārti nav aizvērti, un pēc tam TIME LIGHT iestatīto laiku; 2 = deg iestatīto TIME LIGHT laiku.

13. TIME LIGHT

0–900 s; palīgapgaismojuma darbības laiks.

15. WIND REACT

0 = izslēgts; 1 = ja mēģina atvērt aizvērtus vārtus, piedziņa mēģina tos atkal aizvērt.

16. HOLD TO RUN

0 = parasta vadība; 1 = kustība, kamēr vadības kontakts ir nospiests.

17. INDIC LIGHT

0 = izslēgts; 1 = atvēršanas indikators; 2 = lēni mirgo atvēršanas laikā, ātri — aizvēršanas laikā, deg nepārtraukti, kad vārti ir atvērti, divreiz nomirgo un pauzē, ja vārti apstājas pirms aizvērtas pozīcijas; 3 = elektriskā slēdzene; 4 = magnētiskā slēdzene ar aktīvu izeju aizvērtā stāvoklī, izmantojot ārēju releju ar 24 V DC spoli.

18. CYCLE SERVI

0–200 × 1 000 ciklu; apkopes intervāls, 0 = izslēgts.

19. SETUP SERVI

0 = izslēgts; 1 = apkopes pieprasījumu norāda nepārtraukta mirgošana, kad vārti ir aizvērti, ja CYCLE SERVI vērtība nav nulle.

20. ELECT TIME

1–10 s; elektriskās slēdzenes aktivizēšanas laiks, magnētiskajai slēdzenei — deaktivizēšanas laiks.

21. BOOST SETUP

0 = izslēgts; 1 = starts ar lielu ātrumu.

22. ENCOD SETUP

Kodētāja tipa rādījums: 0 = virtuāls, 1 = fizisks. Šīs instrukcijas pieslēguma shēmā pie motora netiek izmantotas spailes V+/ENC/NEG.

23. MOTOR SETUP

Modeļa izvēle un rūpnīcas iestatījumu atjaunošana. KEY Turbo S TUS8324 izmantojiet vērtību 2 attiecīgajā parādītās vadības ierīces motoru sarakstā; norādes skatiet zemāk sadaļā Reset.

Tālvadības pultis un iebūvētais uztvērējs

Vadības ierīcei ir 433,92 MHz OOK uztvērējs ar 150 raidītāju atmiņu. Lai atvērtu RADIO, turiet nospiestu DOWN-RADIO aptuveni divas sekundes. Lai izietu no izvēlnes, īsi nospiediet MENU, vai arī tā aizvērsies pēc septiņām neaktivitātes sekundēm. Mācīšanās laikā strādājiet vadības plates tuvumā; ja traucējumu ierobežošanai atvienojat antenas vadu, pēc tam pievienojiet to atpakaļ.

Tālvadības pults pogas saglabāšana

  1. Izejiet no pārējām izvēlnēm un turiet nospiestu DOWN-RADIO, līdz tiek parādīta RADIO MENU.
  2. Īsi nospiežot DOWN-RADIO, izvēlieties funkciju atbilstoši tabulā norādītajam nospiešanas reižu skaitam. LED KEY iemirgojas atbilstošo reižu skaitu, starp mirgojumiem ieturot aptuveni vienas sekundes pauzi.
  3. Septiņu sekunžu laikā, atrodoties vadības plates tuvumā, dažas sekundes turiet nospiestu vajadzīgo tālvadības pults pogu. Izmantojot LEARN ALL, var nospiest jebkuru pogu.
  4. LED KEY aptuveni trīs sekundes ilga mirgošana apstiprina saglabāšanu. Vairāki īsi mirgojumi nozīmē, ka poga jau ir saglabāta atmiņā. Nākamo septiņu sekunžu laikā to pašu funkciju var saglabāt vēl vienai pogai.

Funkcijas izvēle radio vadības pults apmācībai
Reižu skaitsFunkcija
1LEARN SBS – pakāpeniska vadība
2LEARN PAR – daļēja atvēršana
3LEARN OPEN – tikai atvēršana
4LEARN LIGHT – apgaismojuma ieslēgšana/izslēgšana
5LEARN ALL – pogas: 1 — SBS, 2 — daļēja atvēršana, 3 — tikai atvēršana, 4 — apgaismojums

Ar tālvadības pulti ieslēgto gaismu izslēdz ar tālvadības pulti.

Saglabātas pogas dzēšana

  1. Atveriet RADIO MENU.
  2. Turiet nospiestu DOWN-RADIO, līdz iedegas LED KEY; pēc tam atlaidiet pogu.
  3. Septiņu sekunžu laikā turiet nospiestu dzēšamo tālvadības pults pogu, līdz LED KEY sāk mirgot; tad atlaidiet to.
  4. Apstipriniet dzēšanu, nospiežot DOWN-RADIO. LED KEY ilgstoša mirgošana apstiprina dzēšanu.

Ja tālvadības pults tika saglabāta, izmantojot LEARN ALL, ar šo procedūru tiks dzēstas visas tai piešķirtās funkcijas.

Visu tālvadības pulšu atmiņas dzēšana

  1. RADIO MENU turiet nospiestu DOWN-RADIO: LED KEY iedegsies aptuveni pēc trim sekundēm; turpiniet turēt pogu, līdz LED nodziest, un pēc tam atlaidiet to.
  2. LED sāks lēni mirgot. Trešā mirgojuma brīdī īsi nospiediet DOWN-RADIO.
  3. LED KEY ilgstoša mirgošana apstiprina visu tālvadības pulšu dzēšanu.

Jaunas tālvadības pults pievienošana, izmantojot jau saglabātu pulti

  1. Pie vadības bloka turiet jaunā tālvadības pults pogu vismaz piecas sekundes.
  2. Turiet jau ieprogrammētās tālvadības pults pogu ar vajadzīgo funkciju vismaz trīs sekundes. Ja pirmais solis ir izpildīts pareizi, šajā darbībā vārti nekustēsies.
  3. Vēlreiz turiet to pašu jaunās tālvadības pults pogu vismaz trīs sekundes.
  4. Vēlreiz turiet to pašu vecās tālvadības pults pogu vismaz trīs sekundes. Par veiksmīgu saglabāšanu liecina nokopētās komandas izpilde.

Rūpnīcas parametru atjaunošana

Iestatījumu atiestatīšana, izmantojot MOTOR SETUP, un tālvadības pults dzēšana ir atsevišķas procedūras. Ja motora tips netiek mainīts, instrukcijā norādīts, ka rūpnīcas iestatījumus var atjaunot, no jauna nemācot vārtu gājienu. Ja maināt tipu, vārtu gājiens jāiemāca no jauna.

  1. Turiet nospiestu MENU, līdz tiek parādīts ADV. Ar UP/DOWN-RADIO pogām izvēlieties MOTOR SETUP.
  2. Turiet nospiestu MENU, līdz sāk mirgot motora tipa numurs.
  3. Atbilstoši plates motora tipu sarakstam izvēlieties vērtību 2, kas paredzēta KEY Turbo S TUS8324.
  4. Turiet nospiestu MENU atpakaļskaitīšanas laikā 50 → 0. Atlaidiet pogu, kad tiek parādīts DONE. No izvēlnes var iziet, īsi nospiežot MENU vai septiņas sekundes neveicot nekādas darbības.

Displeja, ieeju un bākuguns diagnostika

Vispirms novērsiet cēloni. Pēc tam kļūdas paziņojumu var nodzēst, veicot pilnu kustību līdz attiecīgajam gala slēdzim, vai īsi nospiežot MENU, vārtiem nekustoties. Darbus pie mehānisma un spaiļu bloka veiciet tikai pēc barošanas atvienošanas.

Darbības un kļūdu paziņojumi
PaziņojumsNozīme / pārbaude
LEARN TO DOVārtu gājiens nav apgūts.
READYVārti ir aizvērti, vadība ir restartēta.
OPEN ING / CLOSE INGNotiek atvēršana / aizvēršana.
STOP OPEN / STOP CLOSEKustība tika apturēta atvēršanas / aizvēršanas laikā.
FOTO1 / FOTO2Aktīva PH1 / PH2 ieeja; pārbaudiet fotobarjeru, šķērsli un savienojumu.
ALIGN MENTNotiek pozīcijas atjaunošana.
OPENVārti ir atvērti, aizvēršanas taimeris nav aktivizēts.
PAR TIAL / PART OPENDaļēja atvēršana / apturēšana daļēji atvērtā pozīcijā.
TIME CLOSE / TIME PARTAizvēršanas laika atskaite pēc pilnīgas / daļējas atvēršanas; pēdējās desmit sekundēs tiek rādīts atlikušais laiks.
LEARN STOPMācīšana apturēta drošības ierīces nostrādes vai apzinātas apturēšanas dēļ.
LEARN OPEN1 / LEARN CLOS1Tiek apgūts atvēršanas / aizvēršanas gājiens.
SLOW OPEN1 / SLOW CLOS1Tiek noteikti individuālie palēnināšanas punkti.
OVER LOAD1Motora strāva strauji pieaugusi; pārbaudiet šķērsli un mehānisko pretestību.
EDGEAktīva vai nepareizi pieslēgta drošības mala.
FOTO TESTFotobarjeras vai drošības malas pārbaude neizdevās; pārbaudiet darbību un pieslēgumu.

Indikācija atbilstoši ražotāja instrukcijai
Bākuguns / LED KEY mirgošanaNotikums
2 ātri mirgojumi + pauze + 1Automātiskā mācīšana
4 ātri mirgojumi + pauze, trīs reizesKonstatēts šķērslis
2 ātri mirgojumi + pauze, trīs reizesNostrādājusi PH1/PH2 fotobarjera
5 ātri mirgojumi + pauze, trīs reizesNostrādājusi drošības mala
3 ātri mirgojumi + pauze, trīs reizesFotobarjeru vai drošības malas pārbaude neizdevās
6 ātri mirgojumi + pauze, trīs reizesĪssavienojums vai pārslodze FLASH, IND/ELEC vai LED izejā

Atkārtoti nospiežot UP, tiek parādīts pilno ciklu skaits (NCY), motora momentānā strāva mA un plates tips / aparātprogrammatūras versija / sērijas numurs. Sarkanās LED ir paredzētas drošības ieejām un gala slēdžiem, bet zaļās — vadības ieejām. Ja pēc drošības DIP slēdža pārslēgšanas LED mirgo, nepieciešams attiecīgais apstiprinājums; nedarbojošās aizsardzības funkcijas nedrīkst izslēgt kā bojājuma novēršanas risinājumu.

Pārbaudes un apkope

Pirms nodošanas jāpārbauda visas sastāvdaļas, fotobarjeras, drošības malas, komandas, atdures un manuālā atbloķēšana, kā arī jāizmēra trieciena spēki. Uzstādītājs nodod instrukciju, drošības norādījumus, dokumentāciju un apkopes plānu. Ražotājs iesaka parastas lietošanas apstākļos mājās pārbaudi veikt ik pēc sešiem mēnešiem; intervāls jāpielāgo lietošanas intensitātei.

Lietotājs var notīrīt fotobarjeru stiklus ar viegli samitrinātu drānu un aizvākt lapas vai akmeņus, ja sistēma ir droši izslēgta un atbloķēta. Remontu, regulēšanu un profesionālas pārbaudes veic tehniķis. Bojājuma gadījumā atvienojiet barošanu un izsauciet servisu; nedarbojošās drošības ierīces nekavējoties jāremontē. Glabājiet atslēgu un tālvadības pultis bērniem nepieejamā vietā.

KEY Turbo S TUS8324 tehniskie parametri

Atsevišķa piedziņas bloka parametri
ParametrsVērtība
Zīmols:KEY Automation
Modelis:Turbo S (TUS8324)
Vadības bloks:CT-10324
Piedziņas barošana:230 V
Motora barošana:24V
Gala atdure:elektromehānisks slēdzis
Jaudas patēriņš:345 W
Motora strāvas patēriņš:1,5 A
Zobrata modulis:M4
Maks. slodze:800 kg
Ātrums:25 cm/s
Aizsardzības klase:IP44
Darba temperatūra:-20 / +55 °C
Griezes moments26 Nm
Izmēri (G × P × A)335 × 190 × 280 mm
Piedziņas svars8,5 kg
Maksimālais ciklu skaits stundā40 iepriekš norādītajos atsauces apstākļos
Troksnis≤ 70 dB(A)
Integrēts uztvērējs433,92 MHz OOK; 150 raidītāji

Vēlos pasūtīt šo produktu. Kā rīkoties?

Izvēlieties sev ērtāko veidu:

  1. pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
  2. pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]

Jautājiet mums par produktu KEY Turbo S (TUS8324) – piedziņa bīdāmajiem vārtiem līdz 800 kg

Produkts: KEY Turbo S (TUS8324) – piedziņa bīdāmajiem vārtiem līdz 800 kg
Vārds:
E-pasts:
Tālrunis:
Teksts:
Šo vietni aizsargā reCAPTCHA no Google.
