Produkta apraksts KEY RXM23 (900RXM23) — universāls divkanālu ārējais uztvērējs ar mainīgo un fiksēto kodu
Divu kanālu (t. i., ar divām pogām) uztvērējs, kas ir saderīgs ar KEY tālvadības pultīm ar mainīgo (ROLLING) un fiksēto (FIX) kodu. Ar šo uztvērēju varat vadīt citas markas automatizētu iekārtu, izmantojot KEY zīmola tālvadības pulti, piemēram, NICE zīmola piedziņas mūsu piedāvājumā. Tas noderēs galvenokārt tad, ja jums jau ir KEY zīmola piedziņa ar tālvadības pultīm un vēlaties uzstādīt citas markas piedziņu, ko vadīt ar KEY pultīm. Otra iespēja ir iegādāties NICE ārējo uztvērēju, piemēram, NICE SMX2R, vai NICE FLOX2R, ja vēlaties galvenokārt izmantot NICE tālvadības pultis.
Uztvērēja atmiņā var saglabāt līdz 200 tālvadības pultīm.

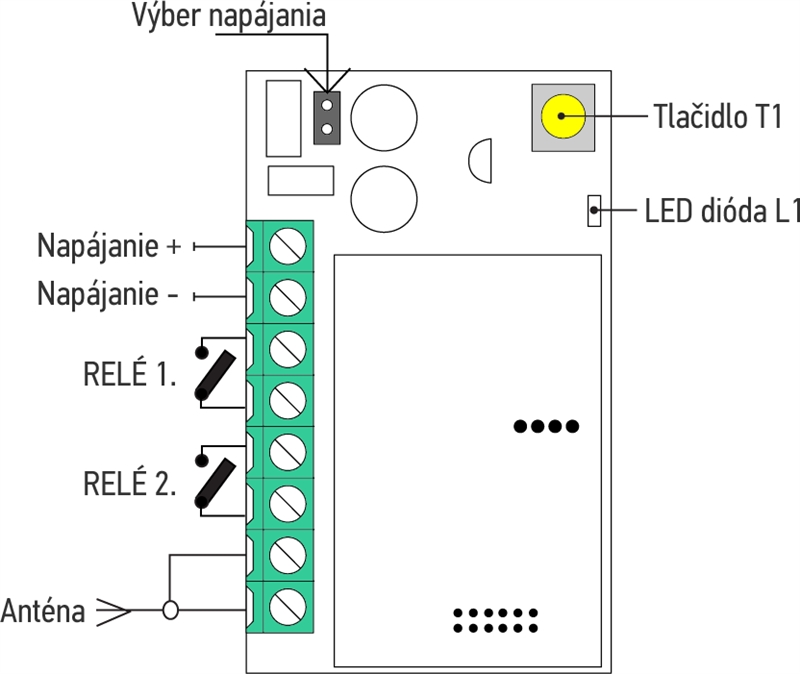

Uztvērēja KEY RXM23 (900RXM23) shēma un elektriskais pieslēgums
Uztvērim KEY RXM23 ir spaiļu bloks barošanas pieslēgšanai, divu funkcionālo releju izejas un antenas ieeja. Tam ir arī poga T1, LED indikators L1 un džemperis barošanas veida izvēlei.

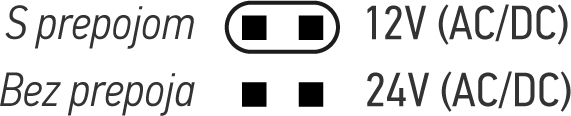

Ierīce tiek piegādāta ar spaiļu bloku, kuram pieslēdz barošanas avotu (12 V vai 24 V līdzstrāvu vai maiņstrāvu). Barošanas veidu izvēlas ar džemperi, kā parādīts nākamajā attēlā:
Tālvadības pulšu savienošana pārī ar uztvērēju KEY RXM23
Pirmā reģistrētā tālvadības pults nosaka kodēšanas veidu, ko uztvērējs atpazīs. Tātad to NEVAR universāli izmantot gan ar fiksēta, gan mainīga koda pultīm, bet gan ar fiksēta VAI mainīga koda pultīm. Pēc barošanas pieslēgšanas uztvērējs mirgos šādi:
| 1 ilgs mirgojums | Atmiņa ir tukša, t. i., tajā var saglabāt pulti ar fiksētu vai mainīgu kodu. Šī pults noteiks, kādu kodējumu uztvērējs turpmāk atpazīs (līdz visas atmiņas dzēšanai). |
|---|---|
| 2 ātri mirgojumi | Uztvērī var saglabāt pultis tikai ar fiksētu kodu. |
| 3 ātri mirgojumi | Uztvērī var saglabāt pultis tikai ar mainīgu kodu. Piemēram, KEY Sub SUB-44R. |
Pults saglabāšana uztvērēja atmiņā, izmantojot uztvērēja pogu
Brīdinājums: pēc pults ieprogrammēšanas režīma ieslēgšanas atmiņā var tikt saglabāta jebkura uztveršanas zonā esoša pults (raidītājs). Lai novērstu citas pults nejaušu saglabāšanu atmiņā, uz laiku atvienojiet antenu, tādējādi samazinot uztvērēja darbības rādiusu.
Saglabāšanas process atmiņā ir šāds:
- Nospiediet pogu T1 uz uztvērēja vienu reizi, lai saglabātu RELEJU 1, vai divas reizes, lai saglabātu RELEJU 2.
- LED indikators L1 uz uztvērēja iedegsies vienu reizi (RELEJAM 1) vai divas reizes (RELEJAM 2).
- Septiņu sekunžu laikā nospiediet pogu uz tālvadības pults un turiet to nospiestu vismaz divas sekundes.
- Ja saglabāšana ir veiksmīga, LED indikators L1 ilgi iemirgosies.
- Ja vēlaties saglabāt vēl vienu pulti, turpiniet ar 3. darbību; pretējā gadījumā nogaidiet septiņas sekundes, līdz beidzas laika limits.
Pults saglabāšana uztvērēja atmiņā, izmantojot jau pārī savienotu pulti
JAUNO pulti var saglabāt uztvērēja atmiņā, arī nepieskaroties uztvērējam (taču tai jāatrodas antenas darbības rādiusā). Tomēr tam ir vajadzīga pults, kas jau ir saglabāta uztvērēja atmiņā (t. i., VECĀ pults). Procedūra ir šāda; tā jāatkārto katrai pogai atsevišķi:
- Nospiediet pogu uz JAUNĀS pults un turiet to nospiestu vismaz 5 sekundes.
- Nospiediet pogu uz VECĀS pults un turiet to nospiestu vismaz 3 sekundes (ja 1. darbība izdevās, uztvērējam nevajadzētu reaģēt, aktivizējot vārtus; pretējā gadījumā sāciet no jauna un 1. darbībā turiet pogu nospiestu ilgāk).
- Nospiediet pogu uz JAUNĀS pults un turiet to nospiestu vismaz 3 sekundes.
- Nospiediet pogu uz VECĀS pults un turiet to nospiestu vismaz 3 sekundes.
- Nogaidiet 7 sekundes un pārbaudiet JAUNO pulti (attiecīgi — konkrēto pogu).
Pults dzēšana no uztvērēja atmiņas
Pults dzēšanas process no atmiņas ir šāds:
- Nospiediet pogu uz uztvērēja un turiet to nospiestu vismaz 3 sekundes, līdz iedegas LED indikators L1. Pēc tam atlaidiet pogu.
- Septiņu sekunžu laikā pēc indikatora iedegšanās nospiediet pogu uz pults, kuru vēlaties dzēst, un turiet to nospiestu, līdz LED indikators L1 nodziest. Pēc tam atlaidiet pogu.
- Aptuveni pēc vienas sekundes LED indikators uz uztvērēja sāks mirgot ar pussekundes intervālu.
- Nospiediet pogu T1 uz uztvērēja.
- Ja dzēšana ir veiksmīga, LED indikators L1 ilgi iemirgosies.
- Nogaidiet 7 sekundes.
Visas uztvērēja atmiņas dzēšana
Atmiņas PILNAS dzēšanas process ir šāds:
- Nospiediet pogu T1 uz uztvērēja un turiet to nospiestu, līdz iedegas LED indikators L1 (pēc aptuveni 3 sekundēm); turpiniet turēt pogu, līdz LED indikators L1 nodziest (pēc aptuveni 3 sekundēm), pēc tam atlaidiet to.
- Aptuveni pēc vienas sekundes LED indikators pats sāks mirgot ar vienas sekundes intervālu.
- Tieši pie trešā mirgojuma nospiediet pogu T1 uz uztvērēja.
- Ja dzēšana ir veiksmīga, LED indikators L1 ilgi iemirgosies.
Uztvērēja KEY RXM23 tehniskie parametri
| Kodēšana | - FIX - ROLLING |
|---|---|
| Saderīgās tālvadības pultis | - SUB - ORION |
| Barošana | - 12V AC/DC - 24V AC/DC |
| Patēriņš (minimālais) | 18 mA |
| Patēriņš (maksimālais) | 44 mA |
| Jauda | 1W |
| Frekvence | 433,92 MHz |
| Antena | 50Ω |
| Jutība | -108 dB |
| Releju skaits | 2 releji |
| Normāli atvērta releja kontakts | maks. 1A un 24Vdc |
| Darba temperatūra | -20 līdz +55 °C |
| Aizsardzības klase | IP30 |
| Izmēri | 82×25×42 mm (p×dz×a) |
| Svars | 55 g |
