Hormann LineaMatic P — atsevišķs piedziņas mehānisms bīdāmajiem vārtiem līdz 500 kg/8 m, 4554309 (A)
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
478,80 € ar PVN
| Svars |
|---|
| 17 kg |
Produkta apraksts Hormann LineaMatic P — atsevišķs piedziņas mehānisms bīdāmajiem vārtiem līdz 500 kg/8 m, 4554309 (A)
Piedziņa ir paredzēta bīdāmajiem vārtiem ar caurbrauktuves garumu 8m/500kg. Aizvērtu vārtu gala pozīciju nosaka magnēts un REED mēlīškontakts. Gājienu un spēku iemācās ekspluatācijas sākšanas laikā. Piedziņa ir neatgriezeniska.
Piedziņā ir iebūvēts vadības bloks ar integrētu divvirzienu uztvērēju, kas ļauj vadīt piedziņu ar tālvadības pultīm. Divvirzienu uztvērēja priekšrocība ir iespēja tieši uz tālvadības pults pārbaudīt, vai vārti ir atvērti.
Hörmann LineaMatic P 4554309 ir piedziņa bīdāmajiem vārtiem līdz 8 m platumā un 2 m augstumā. Vārtiem ar sliedi uz zemes ierobežojums ir 500 kg, bet pašnesošajiem vārtiem — 400 kg. Vārtu aizpildījums un vietējā vēja slodze jāizvērtē kopā ar vārtu mehānisko pretestību.
Montāža, pieslēgšana elektrotīklam un nodošana ekspluatācijā jāveic kvalificētai personai. Pirms atvēršanas atvienojiet elektrotīklu un, ja tāds ir, arī avārijas akumulatoru. Nodrošiniet vārtu vērtni pret patvaļīgu kustību un aizsargājiet galveno un sekundāro aizvēršanās malu, kā arī zobrata un zobstieņa saskares zonu.
Atsevišķa LineaMatic P piedziņa
Šī lapa ir paredzēta atsevišķai piedziņai. Fotoelementus, signāllampu, tālvadības pultis, zobstieni un pārējos piederumus izvēlas atbilstoši konkrētajai komplektācijai; tālāk redzamajās shēmās nav attēlots iepakojuma saturs.
Piederumi un to pieslēgšana
Konkrētie shēmās redzamie piemēri ir EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 un HNA Outdoor. Tie nav iekļauti atsevišķās piedziņas komplektācijā. Hörmann SK-SET LineaMatic 437989 ir atsevišķi iegādājams piederums. Vienmēr salīdziniet pieslēgumu shēmu ar piegādātās ierīces marķējumu.
Piedziņas montāža un vārtu sagatavošana
Vārtu un pamata sagatavošana
Vārtiem jābūt viegli un vienmērīgi pārvietojamiem ar roku, stabili vadāmiem un mehāniski nodrošinātiem pret izslīdēšanu no vadotnes. Atspējojiet slēdzenes un mehāniskos bloķētājus, kas kavē motorizētu kustību. Piedziņa neaizstāj grūti kustināmu vai bojātu vārtu remontu. Nepārtraukta darbība nav pieļaujama. Uzstādot vārtus ar kāpumu vai kritumu, jāizmanto radiālie amortizatori.
Pamatu izvēlieties atbilstoši tam, vai montāža tiek veikta ar grīdas plāksni vai bez tās. Konfigurācijā bez aizvēršanās malas aizsardzības pamata šķērsgriezumā norādītie minimālie izmēri ir 345 × 280 mm; ievērojiet arī atsevišķos attālumus — 175 mm bez plāksnes vai 200 mm ar plāksni — un novietojumu attiecībā pret vārtiem, kā parādīts pilnajā attēlā. Ja aizvēršanās mala ir aizsargāta, pamata minimālie izmēri ir 345 × 440 mm un minimālais attālums ir 200 mm; pārējos attālumus izvēlieties atbilstoši attiecīgajam variantam pilnajā rasējumā zemāk. Pret salu aizsargāto dziļumu izvēlieties atbilstoši montāžas vietai; instrukcijā minētie 80 cm ir Vācijas piemērs. Pirms montāžas betonam jābūt pietiekami sacietējušam; grīdas plāksnei ražotājs prasa sablīvētu betonu, kas atbilst vismaz B25/C25 klasei.
Enkurošana un montāžas augstums
Piedziņas novietojums ir atkarīgs no konkrētā zobstieņa. Izmērs A rasējumā nav savstarpēji aizstājams dažādiem zobstieņiem.
| Zobstieņa apzīmējums | A izmērs |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |
Enkurošanas skrūvēm izmantojiet urbšanas šablonu un izurbiet caurumus Ø 12 mm, dziļums 80 mm. Lielas slodzes enkuriem un grīdas plāksnei caurumi ir Ø 10 mm, dziļums 105 mm; rasējumā norādīts pievilkšanas moments 45 Nm attēlotajam enkurojumam. Sargājiet piedziņu no putekļiem un skaidām. Montētājam jāpārbauda faktiskā pamatnes nestspēja un komplektā iekļauto enkuru piemērotība.
Uzlieciet aizsargcauruļu blīves un ievadiet kabeļus korpusā no apakšas. Novietojiet piedziņu horizontāli un nostipriniet to cieši. Kad vāks ir atvērts, sargājiet elektroniku no mitruma; pēc montāžas noblīvējiet korpusu pret ūdens un kukaiņu iekļūšanu.
Zobstienis un gala pozīcijas magnēts
Zobstieņa montāžas laikā piedziņai jābūt atbloķētai. Atsevišķo daļu savienojumiem jābūt gludiem un bez nobīdes. Pēc montāžas savstarpēji nolīmeņojiet zobstieni, zobratu un piedziņas korpusu; ievērojiet attiecīgajā attēlā norādītos izmērus, nevis citam zīmolam paredzētās vērtības. Nepareiza sazobe var izraisīt nevēlamu kustības virziena maiņu.
Aizvērtu vārtu gala pozīciju nosaka Magnēts un REED niedru kontakts. Manuāli pārvietojiet vārtus aizvērtā pozīcijā, sākotnēji uzstādiet magnētisko slīdni vidējā pozīcijā un nostipriniet to, pavirzot aptuveni 20 mm niedru kontakta virzienā kā parādīts attēlā. Pēc tam pārbaudiet gala pozīciju un mācīšanas laikā to nedaudz pieregulējiet.
Kabeļu instalācija un spriegumu nodalīšana
| Ķēde | Prasība |
|---|---|
| Tīkls | 230/240 V AC; barošanas kabelis 3 × 1,5 mm², zemē izmantojiet atbilstošu zemē ierokamu kabeli saskaņā ar instrukciju. Atsevišķa aizsargcaurule. |
| Piederumi | 24 V ķēdes instalējiet atsevišķi no tīkla elektroinstalācijas. Spailes vadiem ar šķērsgriezumu 0,5–2,5 mm². |
| Ārējā poga | Kabeļa garums — ne vairāk kā 30 m. |
| Attēlos redzamās HALT un drošības ķēdes | Kabeļa garums — ne vairāk kā 10 m, atbilstoši konkrētajai shēmai. |
| Pazemes kabeļu pagarināšana | Izmantojiet piemērotu atzarojuma kārbu ar IP65 aizsardzības pakāpi; savienojumu nedrīkst atstāt neaizsargātu zemē. |
Manuāla atbloķēšana un nofiksēšana
- Atvienojiet tīkla barošanu un, ja ir uzstādīts, HNA Outdoor. Nodrošiniet vārtus pret nekontrolētu kustību.
- Atveriet vāku un pagrieziet atbloķēšanas mehānismu atbloķēšanas pozīcijā, kā parādīts attēlā. Motors ar zobratu nolaidīsies korpusā; ja nepieciešams, uzmanīgi piespiediet to.
- Pārvietojiet vārtus manuāli un kontrolēti. Netuviniet rokas zobstieņa un zobrata sazobes vietai.
- Lai nofiksētu, pagrieziet mehānismu bloķēšanas pozīcijā un vienlaikus nedaudz paceliet motoru. Vārti atkal jāsavieno ar piedziņu pirms gala slēdža.
- Uzlieciet vāku. Pēc barošanas atjaunošanas var tikt veikts atsauces gājiens aizvēršanas virzienā; nodrošiniet brīvu zonu un uzraudzību.
Vadības plates orientācija
Attēlā plate orientēta tā, ka pogas T_AUF, P, T_ZU atrodas augšpusē un garā spaiļu rinda — apakšā. BUS atrodas augšpusē pie pogām, REED un HALT kreisajā pusē, SE3 paaugstinātajā daļā virs apakšā esošajiem SE1/SE2. Labajā pusē atrodas MOTOR, SNT un AKKU pieslēgvieta. Pēc savienotāju apzīmējumiem atšķiriet signāla, motora un barošanas ķēdes.
Barošana, polaritāte un vadības spailes
| Spaile / savienotājs | Nozīme un ierobežojums |
|---|---|
| Tīkla bloks L / N un korpusa PE | Tīkls 230/240 V AC, 50/60 Hz; L — fāze, N — neitrālvads, PE — aizsargvads. Maiņstrāvai nav plusa un mīnusa. Barošanas kabelis jāpievieno tīkla blokam, nevis signāla spailēm. |
| 5 / 20 | 5 = plus (+24 V DC), 20 = 0 V (−). Piederumu kopējais strāvas patēriņš — ne vairāk kā 250 mA; pieskaitiet visas pievienotās ierīces. |
| 24 V= : 24 V / 0 V | Atsevišķi apzīmēta līdzstrāvas izeja: 24 V = +, 0 V = −. Piemēram, 24 V gaismeklim saskaņā ar shēmu; tā nav 230 V izeja. |
| 21 / 20 | NO bezpotenciāla impulss vai kontakts, kas pārslēdzas uz 0 V. Pogas var savienot paralēli; pašam kontaktam nav +/− polaritātes. |
| 23 / 20 | NO bezpotenciāla daļējas atvēršanas komanda; 23 ir signāls, 20 — kopējais 0 V, nevis barošanas pāris. |
| HALT 12 / 13 | NC bezpotenciāla STOP; 13 = 0 V, 12 — ieeja. Uzstādot STOP, noņemiet sākotnējo tiltiņu 12–13 un pievienojiet NC kontaktu. |
| REED | Niedru gala sensors saskaņā ar sākotnējo komplektāciju; nepievienojiet ārēju spriegumu. |
| BUS | Sistēmas piederumi ar atbilstošu savienotāju. Tā nav universāla +/− izeja jebkuras ierīces pieslēgšanai. |
| MOTOR / SNT / AKKU | Motors, tīkla bloks un paredzētais avārijas akumulators. Izmantojiet oriģinālos savienotājus un ievērojiet norādīto polaritāti; pirms darba atvienojiet arī akumulatoru. |
Ārējs spriegums vadības ieejās var sabojāt elektroniku. Nepievienojiet 230 V pie 21/23/HALT vai SE. HALT nav uzraudzīta PLc līmeņa drošības ieeja; nesajauciet to ar SE aizsargierīci.
SLK signāllampa un Option relejs
Relejs Option ir bezpotenciāla kontakti .5 kopējais, .8 NO, .6 NC. 24 V gaismeklim shēmā izmanto 24 V (+) → .5, .8 → gaismeklis, gaismekļa atpakaļvads → 0 V (−). Ja gaismeklim ir svarīga polaritāte, tā pozitīvo ieeju pievienojiet pārslēgtajai barošanai no .8, bet negatīvo — 0 V. Ražotājs šim 24 V gaismeklim norāda maks. 7 W; ievērojiet arī piederumu kopējo ierobežojumu — 7 W norāde to nepalielina. Iekšējā releja funkciju iestata 31. izvēlne.
230 V gaismeklim ir atsevišķa ārēja tīkla barošana; ražotāja shēmā norādīts ne vairāk kā 500 W. Tīkla vadiem līdz pieslēgumam jābūt ar papildu izolāciju. Šādus savienojumus drīkst veikt tikai elektriķis, ievērojot visu PDF dokumentu; 230 V nedrīkst nonākt zemsprieguma ķēdēs.
Fotoelementi un SE1/SE2/SE3 drošības ieejas
| Ieeja | Spailes un instrukcijā parādītā reakcija |
|---|---|
| SE1 | 5 = +24 V DC; 20 = 0 V (−); 18 = tests, 71 = signāls. Darbojas aizvēršanas laikā, īslaicīgi mainot kustības virzienu. |
| SE2 | 5 = +24 V DC; 20 = 0 V (−); 18 = tests, 72 = signāls. Darbojas atvēršanas laikā, īslaicīgi maina kustības virzienu. |
| SE3 | 5 = +24 V DC; 20 = 0 V (−); 18 = tests, 73 = signāls. Darbojas aizvēršanas laikā, īslaicīgi maina kustības virzienu. |
Pēc pieslēgšanas speciālists iestata un pārbauda katras drošības ierīces darbības virzienu un reversēšanu atbilstoši konkrētajiem vārtiem. SE1 un SE2 atbalsta dinamiskās divvadu fotoelementu sistēmas, testētas vai netestētas trīsvadu fotoelementu sistēmas, 8k2 rezistīvo drošības malu un paredzēto drošības malas aizsardzību. SE3 norādīti fotoelementi; nepārņemiet SE1/SE2 rezistīvās drošības malas pieslēgumu uz SE3. Diviem fotoelementiem vienā ķēdē nepieciešams LSE2 paplašinātājs. Saskaņā ar instrukciju netestētas drošības ierīces ir atļauts izmantot tikai īpašuma aizsardzībai.
EL301 — precīzs pieslēgums saskaņā ar oriģinālo shēmu
EL301 ir dinamiska divvadu sistēma ar strāvas patēriņu 35 mA kā parādīts attēlā. SE1 gadījumā pievienojiet TX 0 V un RX 0 V → 20, marķētā spaile TX → 71 un marķētā spaile RX → 71. SE2 gadījumā 71 vietā izmantojiet spaili 72, bet SE3 gadījumā — spaili 73. Šajā konkrētajā EL301 shēmā spaile 5 un testa spaile 18 netiek izmantotas. Apzīmējumi TX/RX ir sistēmas spailes; nepieslēdziet tām savu +24 V barošanu un nenosakiet polaritāti pēc citu fotoelementu sistēmu piemēra.
Izmantojot EL31 turpmāk minētie savienojumi ir veikti no piedziņas vadības plates uz fotoelementu. RX uztvērēja un TX raidītāja barošana: plate 20 → 20 (0 V/−, GN), plate 5 → 5 (+24 V DC, BN). RX uztvērēja tests: plate 18 → 18 (WH). Signāla vadu WH no RX uztvērēja pieslēdziet pie piedziņas vadības plates pie 71, ja izmanto SE1, 72 — SE2 vai 73 — SE3. Izmantojiet attiecīgā SE pilno attēlu un salīdziniet piegādātā fotoelementa marķējumu ar tā instrukciju. Cita kontakta ar atsevišķu barošanu gadījumā izmantojiet tā shēmu; bezpotenciāla NC kontaktu nedrīkst sajaukt ar +/− barošanas pieslēgumu.
Pirms iestatījumu apguves pieslēdziet visas drošības ierīces. Pēc drošības sistēmas papildināšanas vai izmaiņām veiciet jaunu iestatījumu apguvi menu 10 un funkciju pārbaudes. Darbības virziena, reversēšanas, ātruma un spēka izmaiņas paplašinātajās izvēlnēs veic speciālists.
Papildu moduļi un ārējais uztvērējs
| Ierīce | Pieslēgums / funkcija |
|---|---|
| Ārējais vadu uztvērējs | GN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impulss); YE → 23 (daļēja atvēršana). HEI3 BiSecur ir atbilstošs savienotājs, ESEI BiSecur pieslēdz BUS kopnei. |
| HOR1 / UAP1 / UAP1-300 | Atbilstošie BUS savienotāji, kā parādīts attēlā; HOR1 patērē 25 mA, UAP1 — 45 mA. Ārējā releja funkcijas izvēlnē 30. |
| HNA Outdoor | Paredzētais AKKU pieslēgums, automātiska pārslēgšanās tīkla sprieguma pārtraukuma gadījumā. Attēlā redzamajā plates orientācijā + ir pa kreisi, bet − pa labi; melnais vads BK jāpieslēdz pie −. Izmantojiet oriģinālo savienotāju un paredzētā akumulatora polaritātes marķējumu. Pirms apkopes atvienojiet savienotāju; ņemiet vērā, ka tīkla atvienošana neatvieno visu piedziņu. |
Pirmā iedarbināšana un tipa 02 izvēle
Drošības ierīcēm jābūt pieslēgtām, optiskajiem ceļiem brīviem, vārtiem mehāniski kārtībā, un telpai jābūt norobežotai no personām. Iestatījumu apguves laikā tiek saglabātas gala pozīcijas, spēki un pieslēgtās drošības ierīces. Kustības virziens tiek noteikts iestatījumu apguves laikā; pēc sekmīgas iestatīšanas to var mainīt tikai ar rūpnīcas atiestatīšanu un atkārtotu apguvi.
- Ieslēdziet barošanu. Displejā vispirms tiek parādīts 8.8., pēc tam U. Piegādes brīdī tips ir iestatīts; pēc rūpnīcas atiestatīšanas izvēlieties ar pogu T_AUF 02 modelim LineaMatic P. Izvēlieties tikai faktiski izmantotajai piedziņai atbilstošo tipu; cita izvēle mainīs ātruma un drošības iestatījumus.
- Turiet nospiestu P. Turiet pogu nospiestu aptuveni 2 sekundes. Pēc tipa un LA parādīšanas iekārta sāk gala pozīciju apguvi.
- Atbloķējiet piedziņu, atveriet vārtus aptuveni par 1 m un no jauna nobloķējiet piedziņu. Turiet nospiestu T_ZU; vārtiem jāsāk aizvērties. Ja vārti kustas pretējā virzienā, īslaicīgi atlaidiet pogu un no jauna turiet nospiestu T_ZU, ievērojot ražotāja norādījumus.
- Pēc apstāšanās pie magnētiskā gala slēdža atlaidiet nospiesto pogu. Ja aizvēršanas pozīcija nav pareiza, pārvietojiet magnētiskās slieces, īslaicīgi turiet nospiestu T_AUF, lai vārti attālinātos no gala slēdža, un pēc tam turiet nospiestu T_ZU, līdz vārti atkal apstājas pie gala slēdža. Ja nepieciešams, atkārtojiet šo procedūru.
- Turiet nospiestu T_AUF, līdz vārti sasniedz vēlamo atvērto pozīciju, atlaidiet pogu, precīzi pieregulējiet ar T_AUF/T_ZU un saglabājiet, nospiežot P.

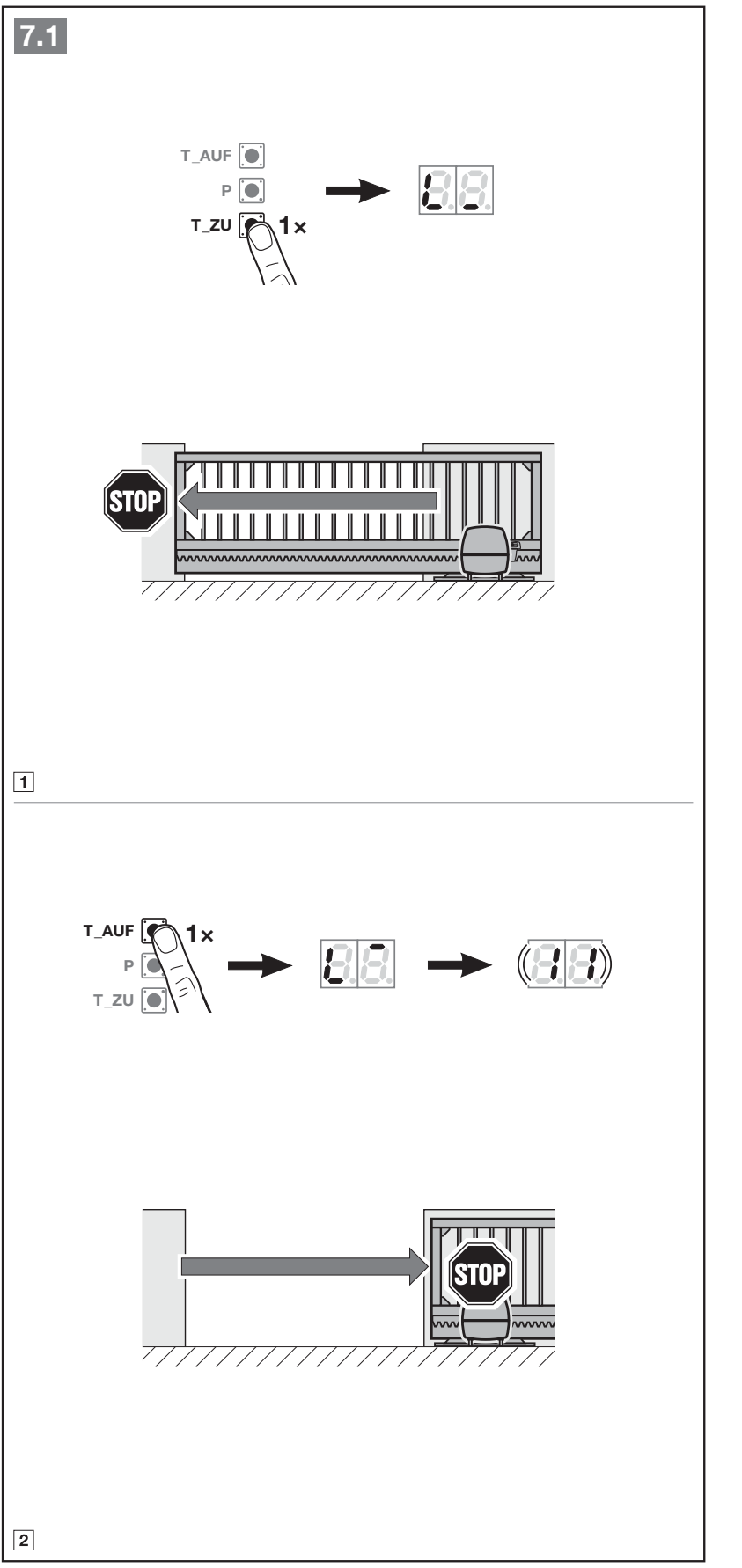

- Lai apgūtu spēkus, īslaicīgi nospiediet T_ZU un ļaujiet vārtiem aizvērties; pēc tam nospiediet T_AUF un ļaujiet tiem pilnībā atvērties. Kad process ir pabeigts, sāk mirgot 11 — radio iestatījumu apguve. Spēku apguves laikā nedrīkst aktivizēt drošības ierīces.
- Saglabājiet vajadzīgās tālvadības pultis vai pārtrauciet radio iestatījumu apguvi. Pārbaudiet visas vārtu drošības ierīces un spēkus, uzstādiet pārsegus un izskaidrojiet lietotājam manuālās atbloķēšanas procedūru.
Atkārtota iestatījumu apguve pēc vārtu vai drošības sistēmas izmaiņām
Izvēlne 10 dzēš līdzšinējo kustības ceļu un spēku iestatījumus. Pēc aktivizēšanas procesu nevar pārtraukt pirms laika; iestatījumu apguve jāpabeidz. Izmanto pēc gala pozīciju, mehānisko daļu vai drošības sistēmas izmaiņām, apkopes vai fotoelementu vai drošības malas pievienošanas. Parasti nav laika ierobežojuma.
- Atveriet vārtus aptuveni par 1 m, izvēlieties izvēlni 10 un turiet P nospiestu 5 sekundes.
- Nospiediet T_ZU un ļaujiet vārtiem aizvērties līdz aizvēršanas gala slēdzim.
- Turiet nospiestu T_AUF, līdz vārti sasniedz vēlamo atvērto pozīciju, vajadzības gadījumā precīzi pieregulējiet un apstipriniet ar P.
- Lai spēki tiktu apgūti no jauna, ar T_ZU pilnībā aizveriet un ar T_AUF pilnībā atveriet vārtus.
- Pēc pabeigšanas 10 ātri mirgo aptuveni 2 sekundes un pēc tam deg nepārtraukti. Izvēlieties 00 un īsi nospiediet P, lai atgrieztos darbības režīmā. Pārbaudiet visas drošības ierīces un darbības iestatījumus.
Programmēšana, izmantojot displeju
Lai atvērtu izvēlni, turiet nospiestu P aptuveni 5 sekundes, līdz tiek parādīts 00. T_AUF/T_ZU izmanto, lai izvēlētos izvēlni vai parametru. Atsevišķai funkcijai turiet P nospiestu 2 sekundes; izvēlnē ar parametriem vispirms īsi nospiediet P, izvēlieties parametru un turiet P nospiestu 2 sekundes, lai to saglabātu. Punkts pie skaitļa norāda aktīvo izvēli. Izvēlieties izvēlni 00 un īsi nospiediet P, lai izietu no programmēšanas; parastais laika ierobežojums ir 60 sekundes, radio iestatījumu apguvei — 25 sekundes. Neuzskatiet jaunu parametru par saglabātu, kamēr tas nav apstiprināts.
Tabulās norādītas izvēles un to saglabāšanas veids. Pēc iestatīšanas pārbaudiet aktīvo parametru un vārtu darbību kopumā. Norādīta publiski pieejamā izvēlne; spēka, ātruma un reversēšanas robežu servisa iestatījumi jāveic speciālistam.
30. un 31. izvēlne – releja parametri
| Parametrs | Nozīme |
|---|---|
| 00 | Apgaismojuma funkcija: ārējais relejs – 30. izvēlnei, iekšējais – 31. izvēlnei. 30/00 izvēlne ieslēdz 26; 31/00 – 22. |
| 01 / 02 / 03 | Atvērtas / aizvērtas / daļēji atvērtas pozīcijas indikācija. |
| 04 | Impulsa signāls pie atvēršanas komandas; 30. izvēlnē – arī pie daļējas atvēršanas ārējam relejam. |
| 05 | Kļūdas indikācija. |
| 06 | Nepārtraukts signāls, sākot kustību/iepriekšējā brīdinājuma laikā. |
| 07 | Mirgošana, sākot kustību/iepriekšējā brīdinājuma laikā. |
| 08 | Relejs ir ieslēgts kustības laikā un izslēgts galējās pozīcijās. |
| 09 | Servisa intervāla indikācija In. |
| 10 | Mirgošana, sākot kustību/iepriekšējā brīdinājuma laikā, tikai aizvēršanas virzienā. |
Parametriem 01–10 ārējam relejam tiek aktivizēta 25. izvēlne, bet iekšējam relejam – 20. izvēlne. Iepriekšējais brīdinājums darbojas tikai tad, ja aktivizēta 32. izvēlne. Tāpēc, mainot releja iestatījumu, vienmēr pārbaudiet arī ar to automātiski saistīto izvēlni.
32., 34. un 35. izvēlne – laika iestatījumi
| 32. izvēlnes parametrs | Laiks / funkcija |
|---|---|
| 00 | izslēgts |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| 34. izvēlnes parametrs | Laiks / funkcija |
|---|---|
| 00 | izslēgts |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| Izvēlnes parametrs 35 | Laiks / funkcija |
|---|---|
| 00 | izslēgts |
| 01 | tāpat kā 34 |
| 02 | 5 min |
| 03 | 15 min |
| 04 | 30 min |
| 05 | 45 min |
| 06 | 60 min |
| 07 | 90 min |
| 08 | 120 min |
| 09 | 180 min |
| 10 | 240 min |
Automātisko aizvēršanu 34/35 aktivizējiet tikai pēc fotoelementa ieprogrammēšanas. To ieslēdzot, automātiski tiek iestatīta 32/02 priekšbrīdinājuma funkcija, t. i., 2 sekundes. Automātiskās aizvēršanās laikā jauna komanda apturēs vārtus. Daļējo atvēršanu iestata izvēlnē 36; ja pozīcija ir pārāk tuvu aizvērtajai pozīcijai, vadības bloks parāda kļūdu 1 un izmanto tuvāko pieļaujamo pozīciju.

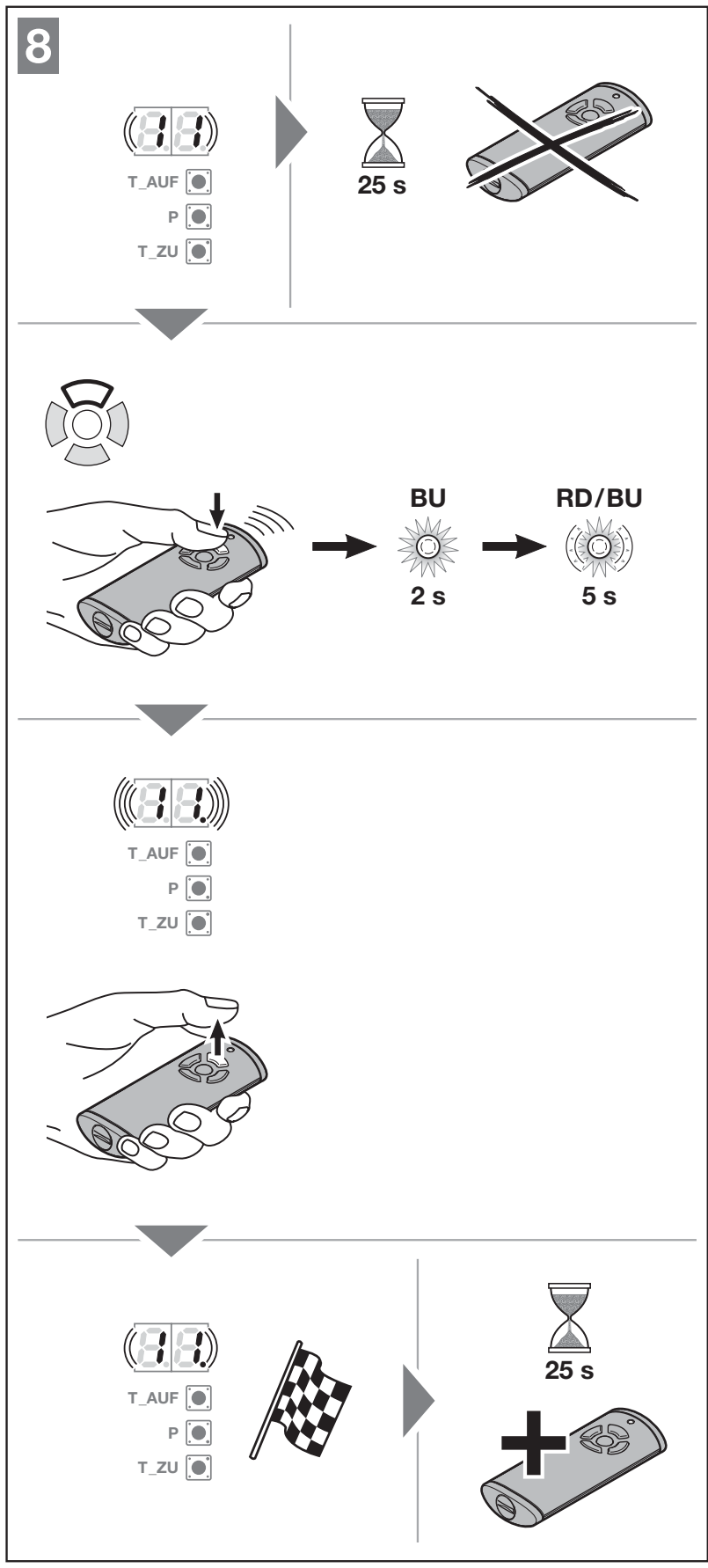

Tālvadības pults ieprogrammēšana
Integrētajā uztvērējā var saglabāt ne vairāk kā 150 radio kodus, kas sadalīti pa funkcijām. Pārsniedzot ietilpību, tiek dzēsti vecākie kodi. Ja vienu un to pašu kodu saglabājat citai funkcijai, tā iepriekšējais piesaistījums tiek dzēsts. Kods ne vienmēr ir visa tālvadības pults ar visām pogām.
- Vārtiem jābūt nekustīgiem, bez aktīva priekšbrīdinājuma un automātiskās aizvēršanās laika.
- Izvēlieties 11 impulsa funkcijai vai 12/13/14/15 vajadzīgajai citai funkcijai un īsi nospiediet P. Skaitlis mirgo.
- Turiet nospiestu saderīgās tālvadības pults pogu koda pārraides režīmā; ja tiek parādīts BiSecur tips, pēc aptuveni 5 s pārmaiņus iedegas sarkana/zila LED diode.
- Kad piedziņas izvēlnes numurs ātri mirgo, kods ir atpazīts. Atlaidiet pogu. Nākamo kodu var pievienot 25 s laikā.
- Īsi nospiežot P, programmēšana tiek pārtraukta; ar 00 un P atgriezieties darba režīmā. Pēc tam pārbaudiet katru saglabāto funkciju, pārliecinoties, ka zona ir droša.
Stāvokļa atgriezeniskajai saitei nepieciešama piemērota divvirzienu tālvadības pults ar pozīcijas pārbaudes funkciju; tikai 868 MHz frekvence to nenodrošina. Ne visām tālvadības pultīm ir stāvokļa poga vai vienāda baterijas nomaiņas procedūra. Koda kopīgošanai un konkrētas tālvadības pults atiestatīšanai izmantojiet tās lietošanas instrukciju.
Ārējā uztvērēja pievienošana vēlāk
Pievienojot ārējo radio uztvērēju vēlāk, ražotājs pieprasa dzēst integrētā uztvērēja radio kodus izmantojot izvēlni 19. Šī darbība izdzēsīs visus tajā saglabātos raidītājus un funkcijas; pirms tam pierakstiet izmantotās tālvadības pultis un to funkciju piesaisti. Pēc tam ieprogrammējiet kodus ārējā uztvērējā saskaņā ar tā lietošanas instrukciju. Ārējā uztvērēja antenas vads nedrīkst pieskarties metāla priekšmetiem.
Radio kodu dzēšana un rūpnīcas iestatījumu atiestatīšana
Izvēlne 19 — dzēst visus kodus
Izvēlieties 19 un turiet P nospiestu 5 sekundes. Skaitlis 19 vispirms lēni mirgo 5 sekundes, pēc tam ātri — aptuveni 3 sekundes; pastāvīgi redzams 19. apstiprina dzēšanu. Tiek dzēsti visi raidītāji un visas funkcijas. Ar šo procedūru nevar dzēst atsevišķu pogu vai vienu funkciju.
Piedziņas rūpnīcas iestatījumu atiestatīšana
Rūpnīcas iestatījumu atiestatīšana atjauno iestatījumus un dzēš ieprogrammētos pārvietošanās ceļus un spēkus; radio kodi tiek saglabāti. Izvēlne 10 paredzēta tikai pārvietošanās ceļa/spēku atkārtotai ieprogrammēšanai, bet izvēlne 19 atsevišķi dzēš radio kodus. Nesajauciet šīs trīs darbības.
- Atvienojiet elektrotīklu un avārijas akumulatoru, kā parādīts attēlā. Nodrošiniet vārtus pret kustību.
- Turiet nospiestu pogu P un atjaunojiet elektrotīkla barošanu.
- Turiet P nospiestu, kamēr displejā redzams 8.8. un C, līdz parādās U, pēc tam atlaidiet pogu.
- Izvēlieties pareizo tipu 02 modelim LineaMatic P un no jauna veiciet visu nodošanas ekspluatācijā procedūru. Pārbaudiet arī saglabātās tālvadības pultis, drošības funkcijas, laikus un spēkus.
Atskaites brauciens pēc atbloķēšanas vai strāvas padeves pārtraukuma
Ja pēc strāvas padeves pārtraukuma pozīcija nav zināma vai spēka ierobežojums nostrādājis trīs reizes, var būt nepieciešams atskaites brauciens. Nākamais impulss to iedarbina tikai aizvēršanas virzienā, ar samazinātu ātrumu un bez spēka ierobežojuma. Zona ir jānorobežo; ja to neuzrauga fotoelements vai cita ierīce, braucienu drīkst veikt tikai tad, ja vārti ir redzami. Ja pēc manuālas atvienošanas nav bijis strāvas padeves pārtraukuma, pēc nostiprināšanas barošana vēlreiz jāatvieno, lai jauno atskaites pozīciju iestatītu saskaņā ar instrukciju.

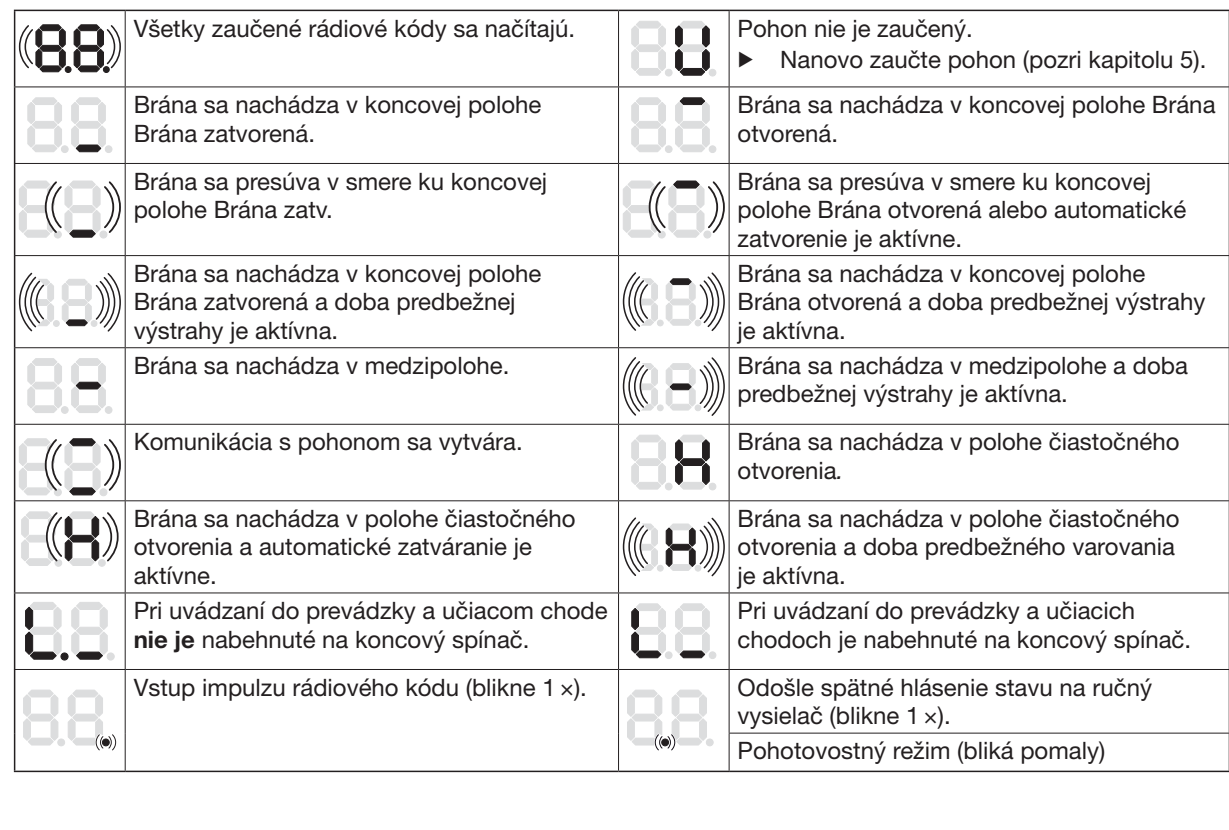

Displeja diagnostika
| Rādījums | Nozīme / rīcība |
|---|---|
| U | Piedziņa nav ieprogrammēta; veiciet nodošanu ekspluatācijā. |
| 8.8. | Iedarbināšana vai radio kodu ielāde; tā automātiski nenozīmē kļūdu. |
| 1 s ar mirgojošu punktu | Nav iespējams iestatīt reversēšanas robežu vai daļējo pozīciju; pārbaudiet šķēršļus un attālumu no aizvērtās pozīcijas. |
| 2.1 / 2.2 / 2.3 | SE1 / SE2 / SE3 aizsardzība: šķērslis, nepareizs novietojums, vadi vai ierīces bojājums. |
| 3 / 5 | Spēka ierobežojums aizverot/atverot; novērsiet šķērsli un pārbaudiet mehānisko kustību, nevis automātiski palieliniet spēku. |
| 4 | Pārtraukta HALT12–13 ķēde; pārbaudiet NC ķēdi un vadus. |
| 6 | Sistēmas kļūda vai pārsniegts darbības laika ierobežojums; speciālistam jāpārbauda atiestatīšana un atkārtota ieprogrammēšana, bet piedziņas kļūdas gadījumā — tās remonts vai nomaiņa. |
| 7 | Papildu plates sakaru kļūda; pārbaudiet vadus, savienotājus un moduli. |
| 8 | Nederīgs ievades vai vadības signāls; pārbaudiet izvēlēto vērtību. |
| 9 | Pārbaudītās drošības ierīces vai 8k2 nostrāde/kļūme; novērsiet šķērsli un pārbaudiet aizsardzību. |
| 13 / 17 | Pārāk zems spriegums / sprieguma kļūda; pārbaudiet barošanas avotu un akumulatoru. |
| C | Nezināms atskaites punkts; norobežojiet zonu un veiciet atskaites braucienu. |
| In | Beidzies apkopes intervāls; lūdziet pārbaudīt iekārtu. |
Apkope un droša nodošana
Ražotājs norāda, ka piedziņai nav nepieciešama apkope, tomēr visi vārti ir regulāri jāpārbauda. Drošības un aizsargfunkcijas pārbaudiet reizi mēnesī, bet 8k2 pretestības malas un saskaņā ar instrukciju nepārbaudītās aizsargierīces — reizi pusgadā. Pārbaudiet, vai vārti kustas brīvi, zobstienis ir nostiprināts, vadotne ir kārtībā, kabeļi nav bojāti, fotoelementi ir tīri un atbloķēšana darbojas. Uzticiet defektu tūlītēju novēršanu speciālistam.
Pirms apkopes atvienojiet visus barošanas avotus un nepieļaujiet to atkārtotu ieslēgšanu. Pēc uzstādīšanas un izmaiņu veikšanas tehniķis pārbauda aizsardzības efektivitāti, reversēšanu un darbības spēkus. Tehniķis instruē lietotāju, nodod lietošanas instrukcijas un piestiprina brīdinājuma zīmi redzamā vietā pie vārtiem. Bērni nedrīkst rotaļāties kustības zonā; tai drīkst šķērsot tikai pēc pilnīgas apstāšanās.
Hörmann LineaMatic P 4554309 tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Modelis / tipa variants | LineaMatic P /02 |
| Maksimālais vārtu platums / augstums | 8000 mm /2000 mm |
| Maks. svars – ar sliedi / pašnesošiem vārtiem | 500 kg /400 kg |
| Elektrotīkls | 230/240 V AC,50/60 Hz; pieļaujamais diapazons 170–260 V AC. |
| Vadības spriegums | 24 V/37 V DC, pārslēdzama iekšējā vadība; tas nav universāls piederumu izejas pieslēgums. |
| Piederumu barošana | 24 V DC;5=plus,20=0 V; kopā maks.250 mA. |
| Radiofrekvence / atmiņa | 868 MHz / ne vairāk kā 150 radio kodi |
| Aizsardzības klase / temperatūra | IP44 /−20 līdz+60 °C |
| Maksimālais mitrums | 93%, bez kondensācijas |
| Gaidstāves enerģijas patēriņš | Mazāk nekā 0,5 W |
| Gala pozīcijas | Magnētiskais mēlīšslēdzis REED un elektroniski apgūtas pozīcijas/spēki. |
| Cikli dienā/stundā | Atbilstoši ražotāja datu plāksnītei. |
| Korpuss | Metāla lējums un ar stikla šķiedru pastiprināta plastmasa, izturīgi pret laikapstākļiem. |
Izmēru rasējumā norādīts korpuss 193 × 253 × 256 mm. Uzstādot uz grīdas plāksnes, kopējo augstumu var regulēt līdz 327 mm; attēlotās plāksnes pamatnes izmēri ir 260 × 295 mm. Konkrēto uzstādīšanas augstumu attiecībā pret zobratu izvēlieties pēc A izmēra, nevis tikai pēc pārsega ārējiem izmēriem.
