Hormann LineaMatic H – atsevišķa piedziņa bīdāmajiem vārtiem līdz 800 kg/10 m, 4554321
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
694,89 € ar PVN
| Svars |
|---|
| 20 kg |
Produkta apraksts Hormann LineaMatic H – atsevišķa piedziņa bīdāmajiem vārtiem līdz 800 kg/10 m, 4554321
Piedziņa ir paredzēta bīdāmajiem vārtiem ar caurbrauktuves garumu 10m/800kg. Aizvēršanas gala pozīciju nosaka magnēts un REED niedru kontakts. Gājienu un spēkus iemāca nodošanas ekspluatācijā laikā. Piedziņa ir neatgriezeniska.
Piedziņā ir iebūvēts vadības bloks bez radio uztvērēja.
Hörmann LineaMatic H 4554321 ir piedziņa bīdāmiem vārtiem līdz 10 m platumā. Zemes sliedē vadāmiem vārtiem ierobežojums ir 800 kg, bet pašnesošiem vārtiem — 600 kg. Vārtu pildījums un vietējā vēja slodze jāizvērtē kopā ar vārtu mehānisko pretestību.
Montāža, pieslēgšana elektrotīklam un nodošana ekspluatācijā jāveic atbilstoši kvalificētai personai. Pirms atvēršanas atvienojiet elektrotīklu un, ja tāds ir, arī avārijas akumulatoru. Nostipriniet vārtu vērtni pret patvaļīgu kustību un aizsargājiet galvenās un sekundārās aizvēršanās malas, kā arī zobrata un zobstieņa saķeres zonu.
Atsevišķa piedziņa LineaMatic H
Šī lapa ir paredzēta atsevišķai piedziņai. Fotoelementi, gaismeklis, tālvadības pultis, zobstienis un pārējie piederumi jāizvēlas atbilstoši konkrētajam komplektam; tālāk redzamajās shēmās attēlotie elementi nav iekļauti komplektā.
Piederumi un to pieslēgšana
Shēmās konkrēti parādīti EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 un HNA Outdoor. Tie nav iekļauti atsevišķās piedziņas komplektā. Hörmann SK-SET LineaMatic 437989 ir atsevišķi iegādājams piederumu komplekts. Pieslēgumu vienmēr salīdziniet ar piegādātās ierīces marķējumu.
Piedziņas montāža un vārtu sagatavošana

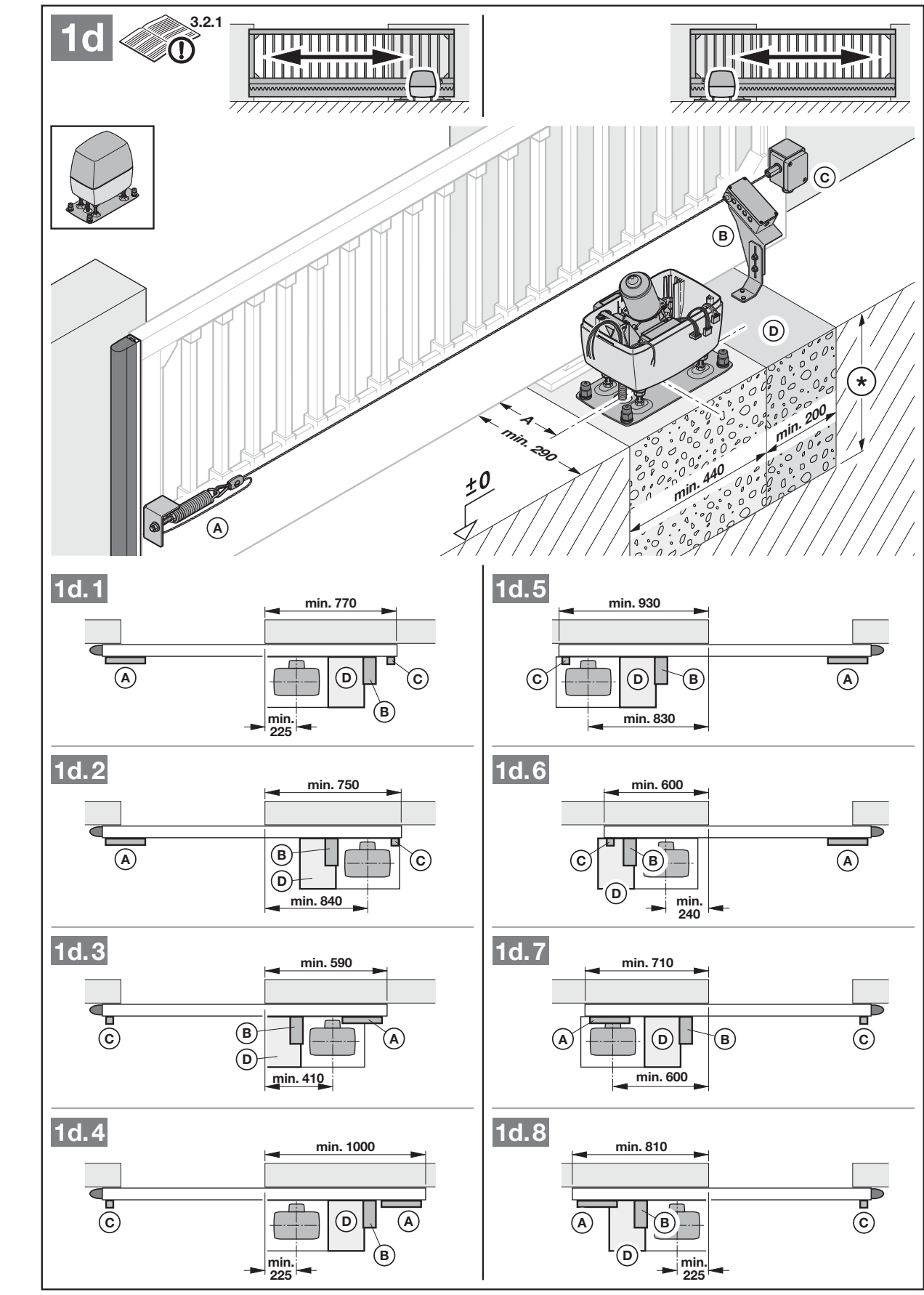

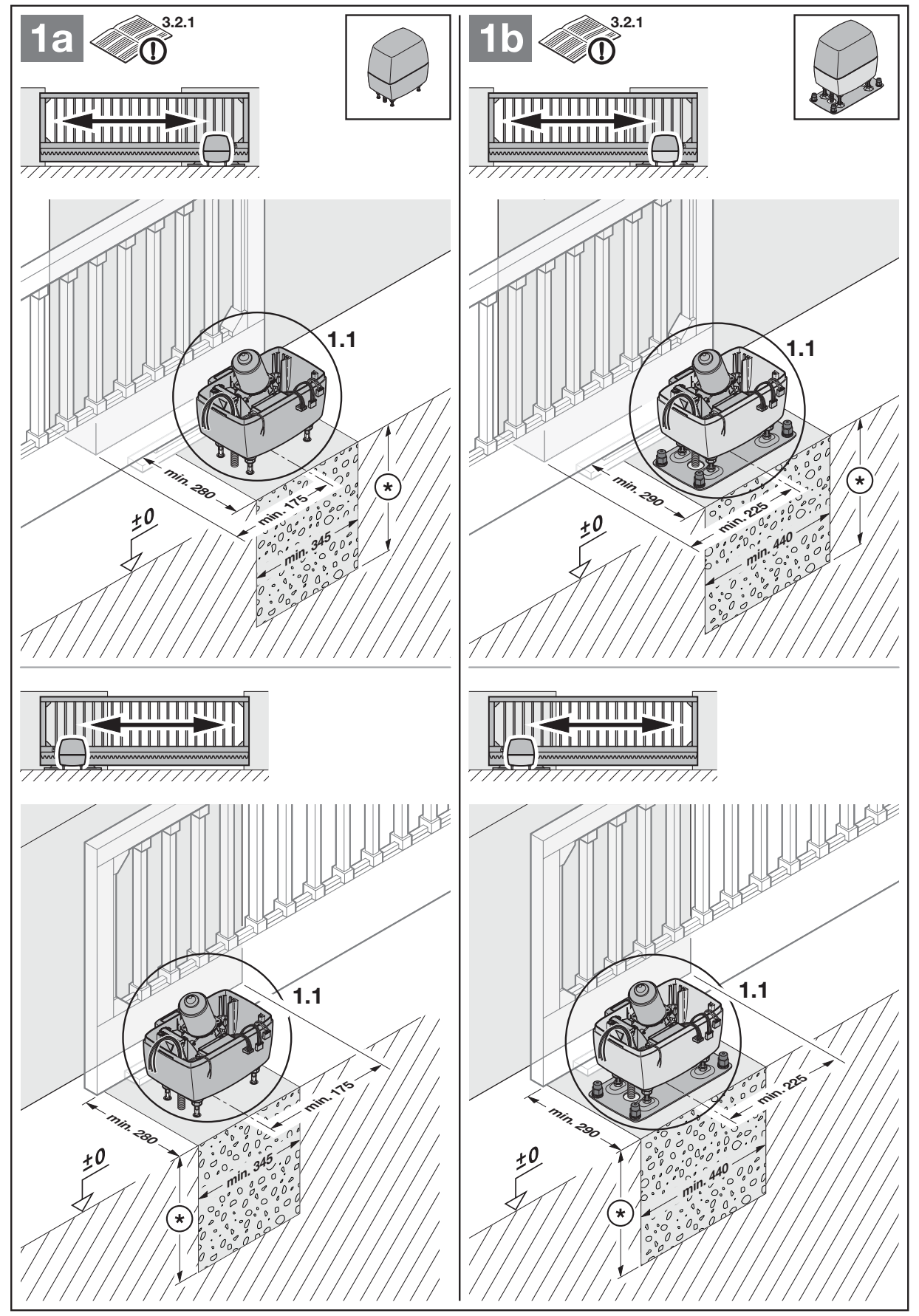

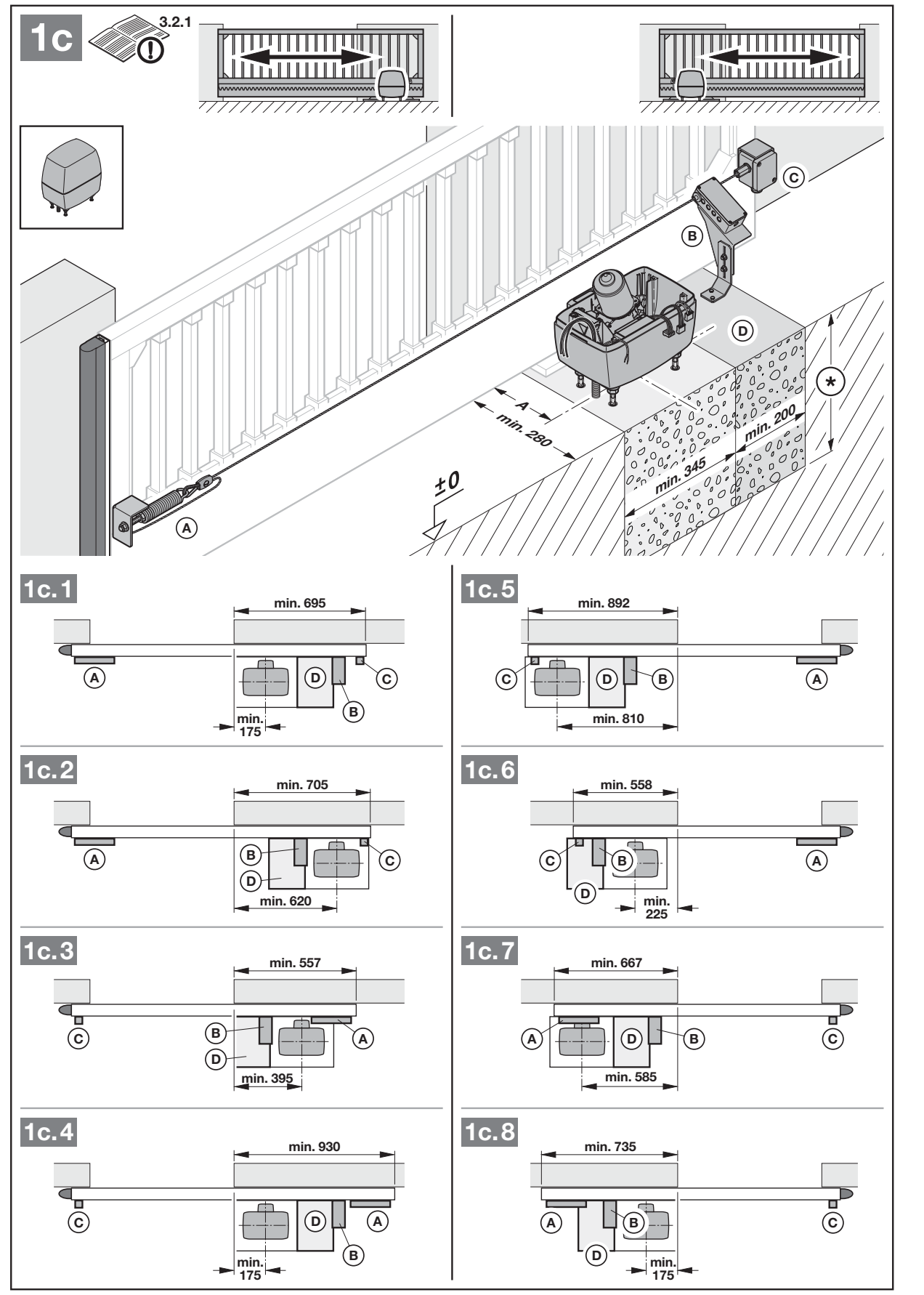

Vārtu un pamata sagatavošana
Vārtiem jādarbojas viegli un vienmērīgi, pārvietojot tos ar roku; tiem jābūt stabili vadītiem un mehāniski nodrošinātiem pret noskriešanu no vadotnes. Slēdzenes un mehāniskie bloķētāji, kas kavē motorizētu kustību, jāizslēdz no darbības. Piedziņa neaizstāj grūti kustināmu vai bojātu vārtu remontu. Nepārtraukta darbība nav pieļaujama. Lietojot vārtus, kas kāpj vai krīt slīpumā, nepieciešami radiālie amortizatori.
Pamatu izvēlieties atbilstoši montāžai ar grīdas plāksni vai bez tās. Uzstādījumam bez aizvēršanās malas aizsardzības šķērsgriezuma zīmējumā norādīti pamata minimālie izmēri 345 × 280 mm; īpašie attālumi 175 mm bez plāksnes vai 200 mm ar plāksni un orientācija attiecībā pret vārtiem jāievēro saskaņā ar visu attēlu. Aizvēršanās malas aizsardzības gadījumā pamata minimālie izmēri ir 345 × 440 mm un minimālais attālums ir 200 mm; pārējos nobīdes izmērus izvēlieties atbilstoši tālāk redzamajam attiecīgajam rasējuma variantam. Pret salu aizsargāta dziļuma vērtību izvēlieties atbilstoši montāžas vietai; rokasgrāmatā norādītie 80 cm ir piemērs Vācijai. Pirms montāžas betonam jābūt pietiekami sacietējušam; grīdas plāksnes gadījumā ražotājs pieprasa sablīvētu betonu, kas nav zemākas klases par B25/C25.

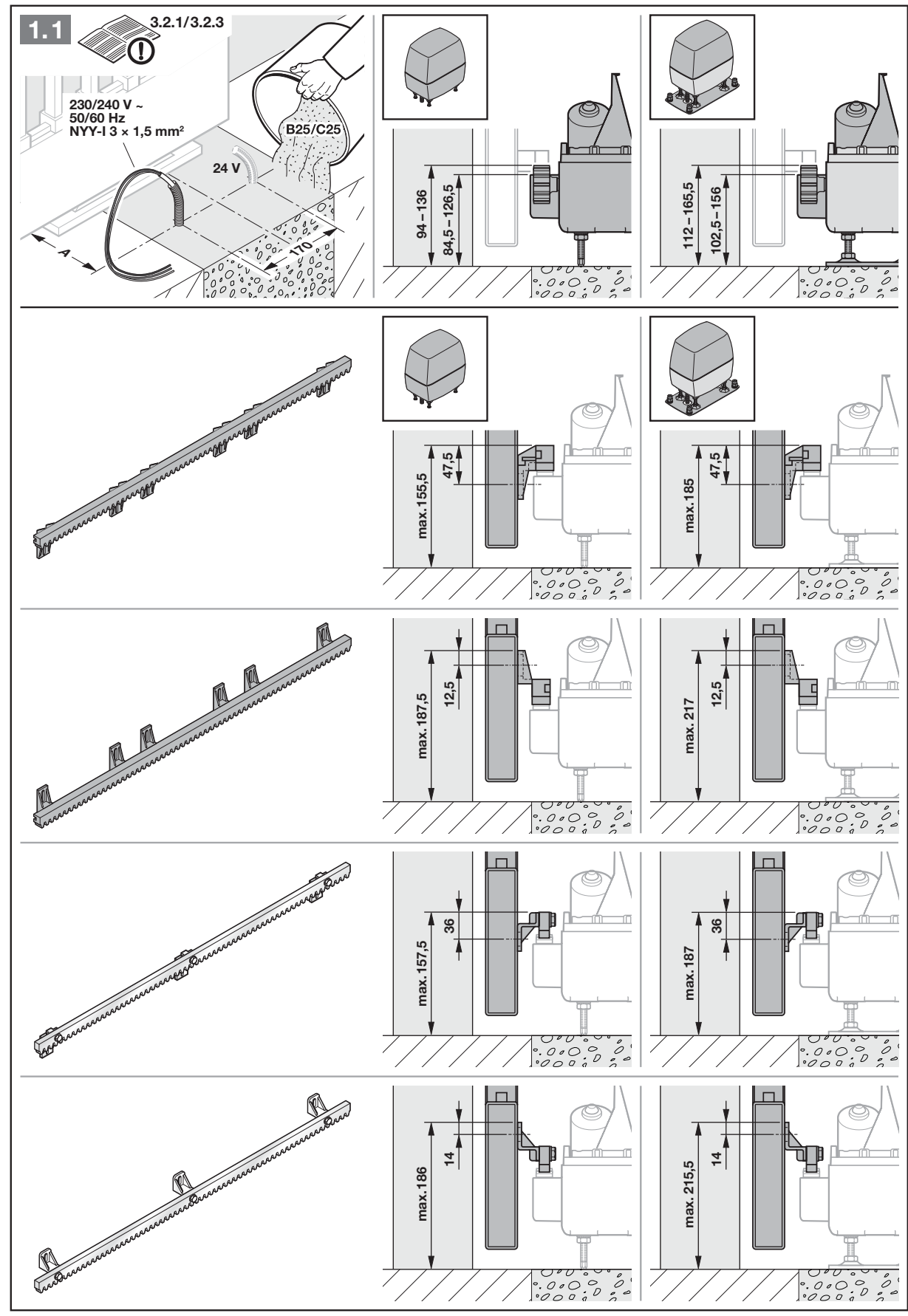

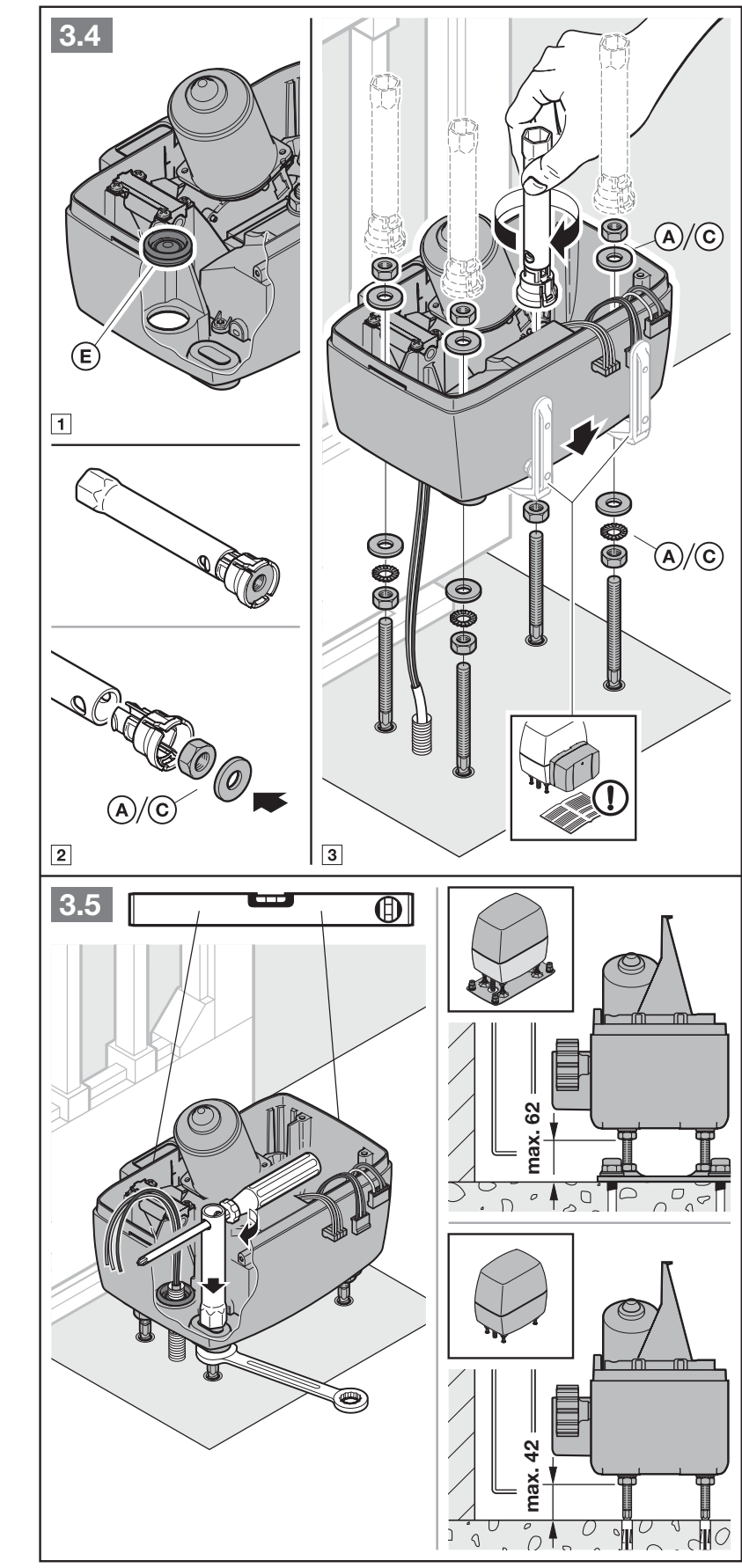

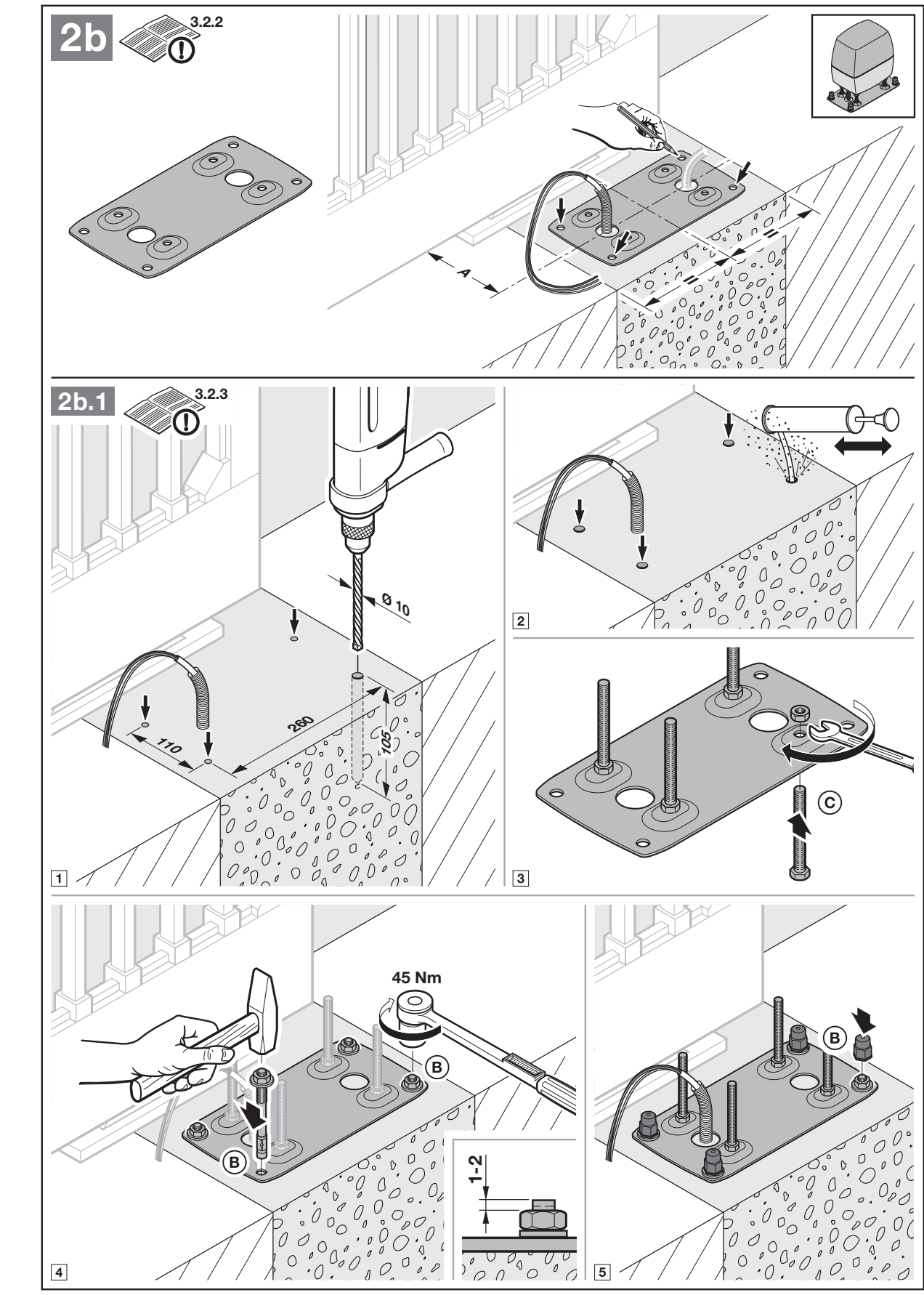

Enkurošana un montāžas augstums
Piedziņas novietojums ir atkarīgs no konkrētā zobstieņa. Rasējuma izmērs A nav tieši savstarpēji aizstājams dažādiem zobstieņiem.
| Zobstieņa apzīmējums | Izmērs A |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |

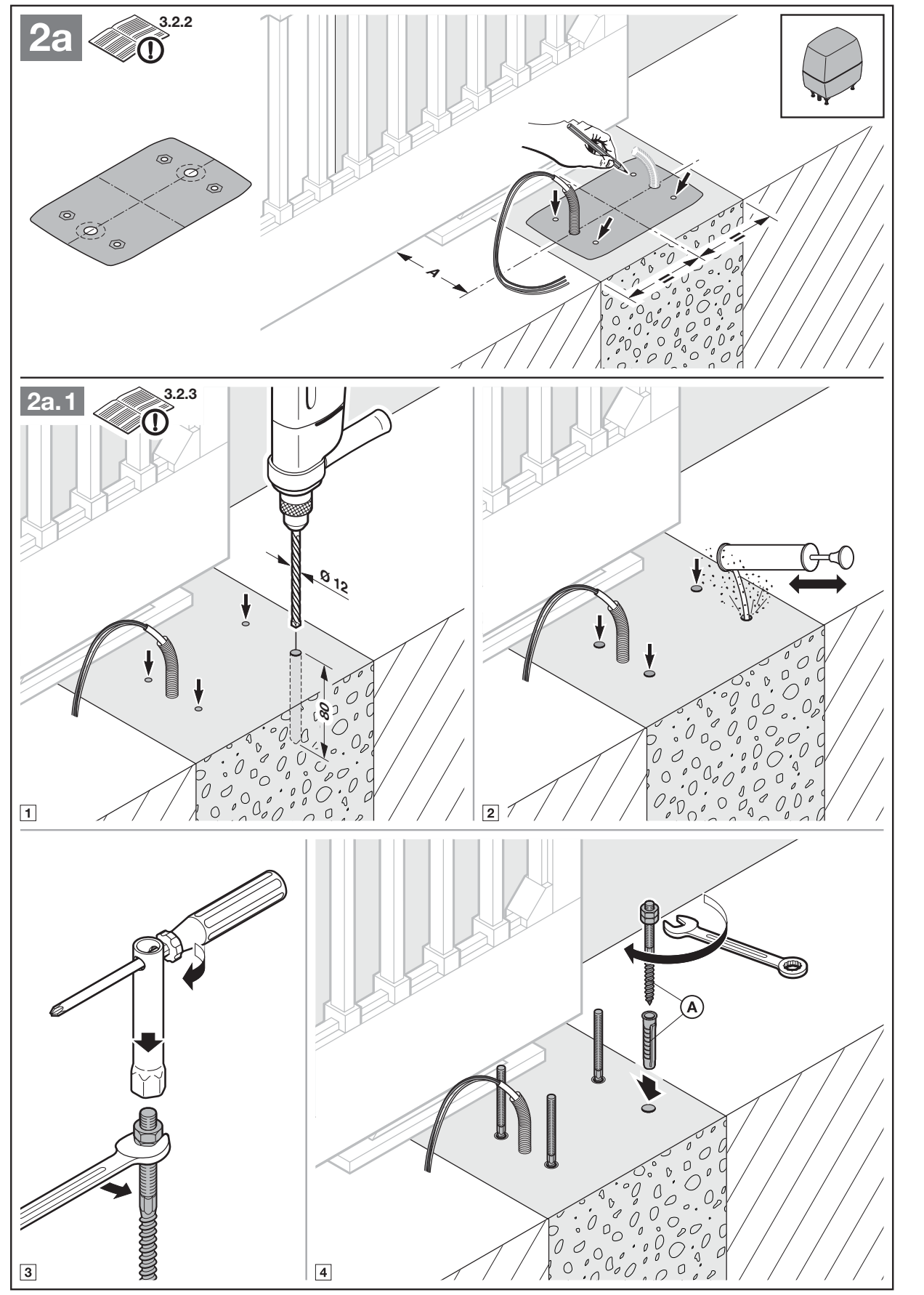

Enkurošanas skrūvēm izmantojiet urbšanas šablonu un izurbiet caurumus Ø 12 mm, dziļums 80 mm. Lielas slodzes enkuriem un grīdas plāksnei caurumu izmēri ir Ø 10 mm, dziļums 105 mm; rasējumā norādīts pievilkšanas moments 45 Nm attēlotajam enkurojumam. Sargājiet piedziņu no putekļiem un skaidām. Montētājam jāpārbauda faktiskās pamatnes nestspēja un piegādāto enkuru piemērotība.
Uzlieciet aizsargcauruļu blīves un ievadiet kabeļus korpusā no apakšas. Uzstādiet piedziņu horizontāli un stingri nostipriniet. Kad vāks ir atvērts, sargājiet elektroniku no mitruma; pēc montāžas noblīvējiet korpusu, lai tajā neiekļūtu ūdens un kukaiņi.

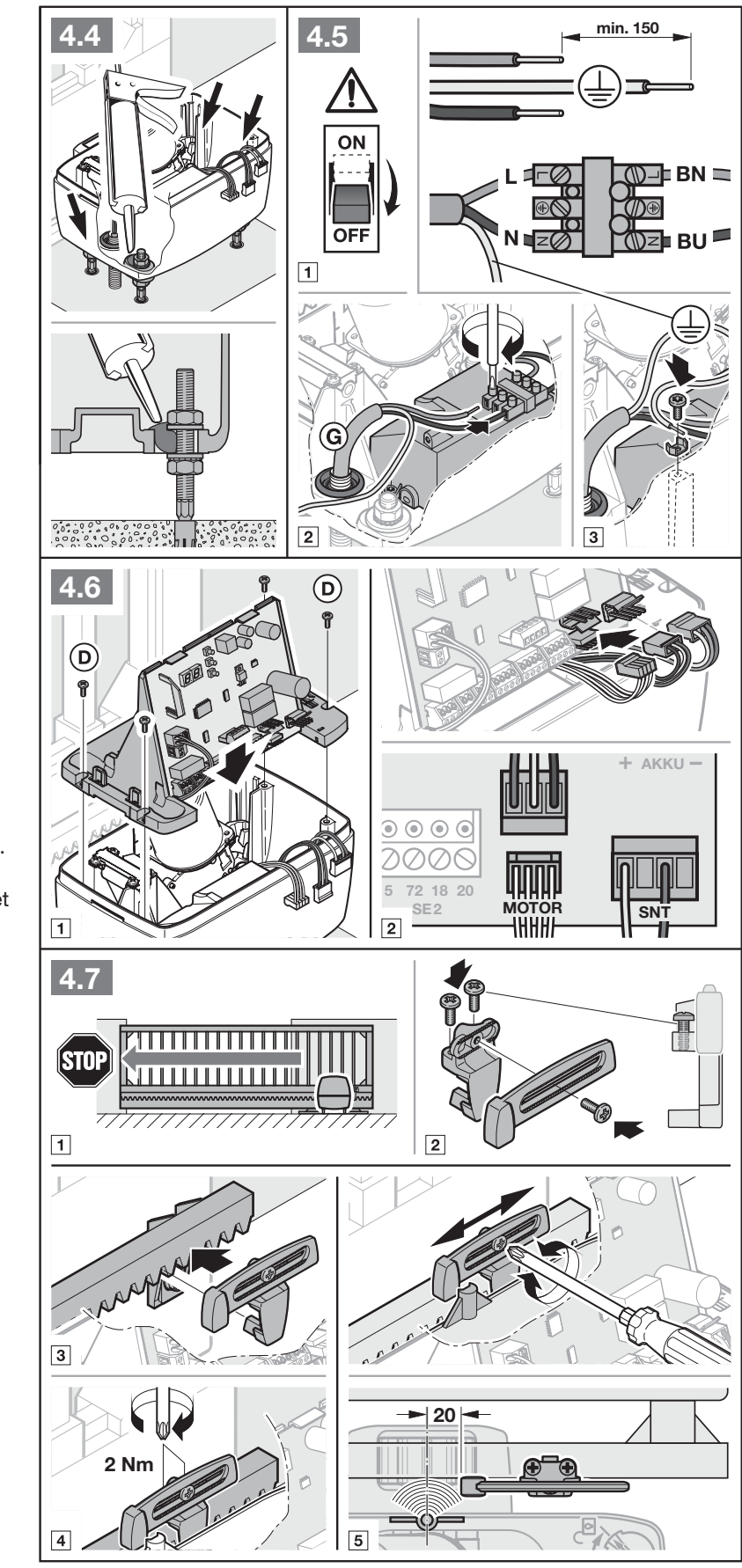

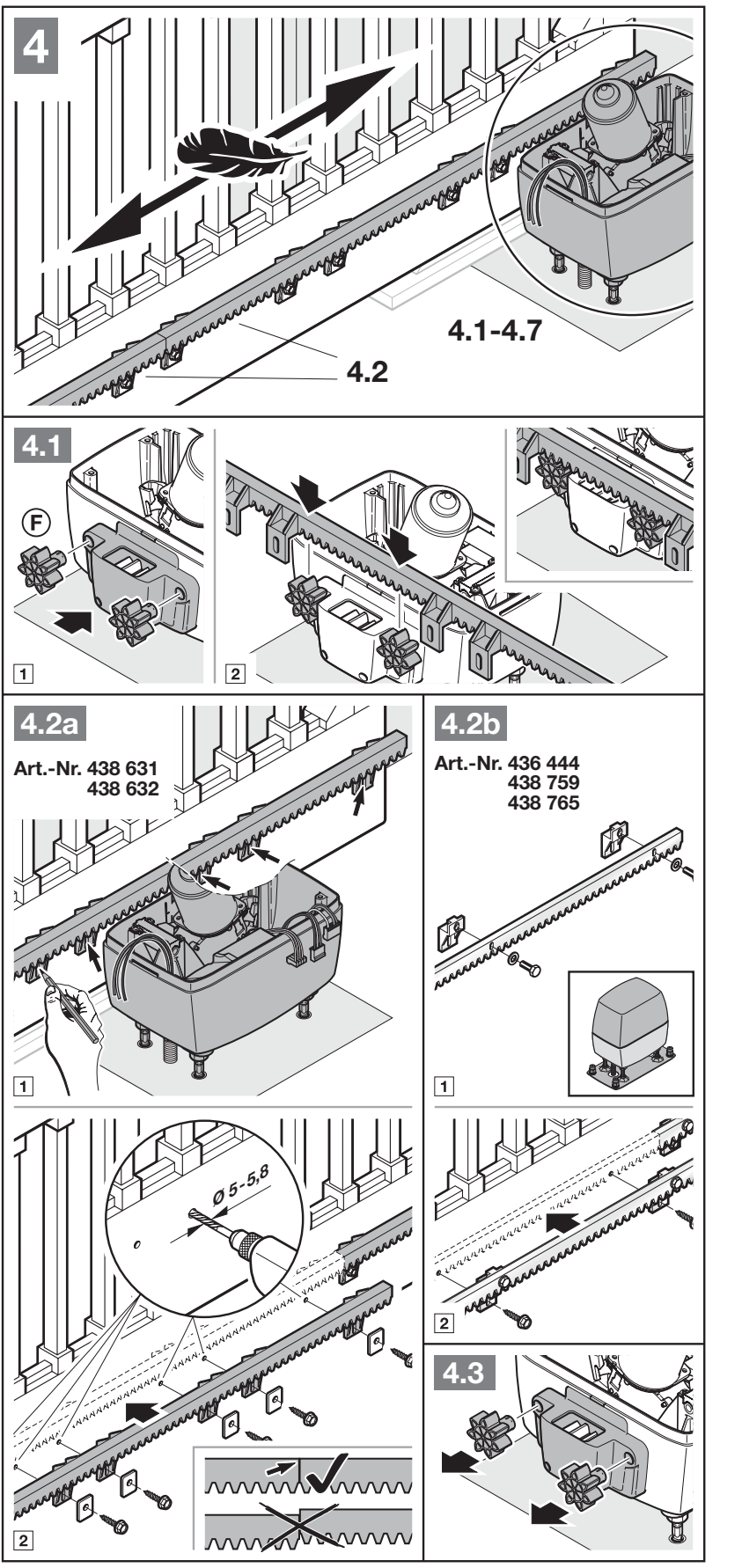

Zobstienis un gala pozīcijas magnēts
Zobstieņa montāžas laikā piedziņai jābūt atbloķētai. Atsevišķu detaļu savienojumiem jābūt gludiem un vienā līmenī, bez nobīdēm. Pēc montāžas savstarpēji izlīdziniet zobstieni, zobratu un piedziņas korpusu; ievērojiet attiecīgajā attēlā norādītos izmērus, nevis vērtības, kas pārņemtas no cita zīmola. Nepareiza saķere var izraisīt nevēlamu kustības virziena maiņu.
Aizvēršanās galapozīciju nosaka magnēts un REED mēlīšu kontakts. Manuāli pārvietojiet vārtus aizvērtā pozīcijā, iepriekš uzstādiet magnētisko slīdni vidējā pozīcijā un piestipriniet to, pabīdot aptuveni 20 mm mēlīšu kontakta virzienā kā parādīts attēlā. Pēc tam pārbaudiet galapozīciju un precīzi noregulējiet to mācīšanas laikā.
Kabeļu instalācija un spriegumu nodalīšana
| Ķēde | Prasība |
|---|---|
| Tīkls | 230/240 V AC; pievads 3 × 1,5 mm², zemē piemērots zemes kabelis saskaņā ar instrukciju. Atsevišķa aizsargcaurule. |
| Piederumi | 24 V ķēdes instalējiet atsevišķi no tīkla. Spailes 0,5–2,5 mm² vadītājam. |
| Ārējā poga | Kabeļa garums ne vairāk kā 30 m. |
| Attēlos norādītās HALT un drošības ķēdes | Kabeļa garums ne vairāk kā 10 m saskaņā ar konkrēto shēmu. |
| Pazemes kabeļu pagarināšana | Piemērota atzarojuma kārba ar IP65 aizsardzību; savienojumu nedrīkst atstāt neaizsargātu zemē. |

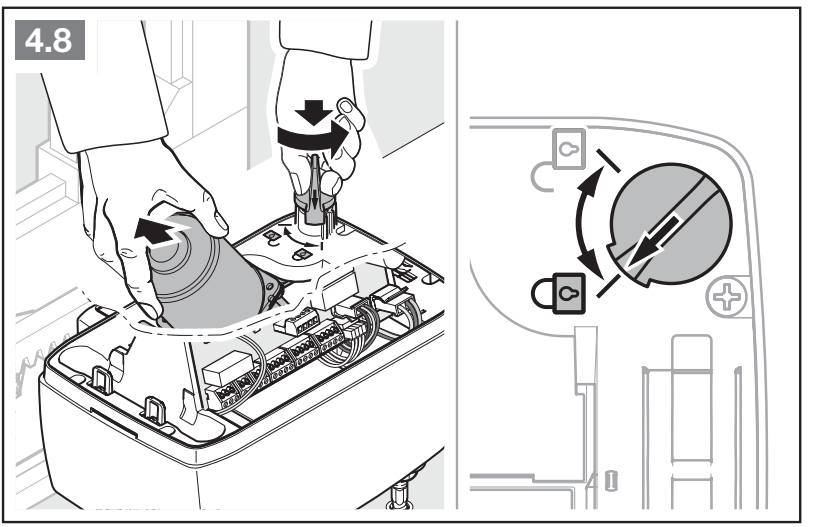

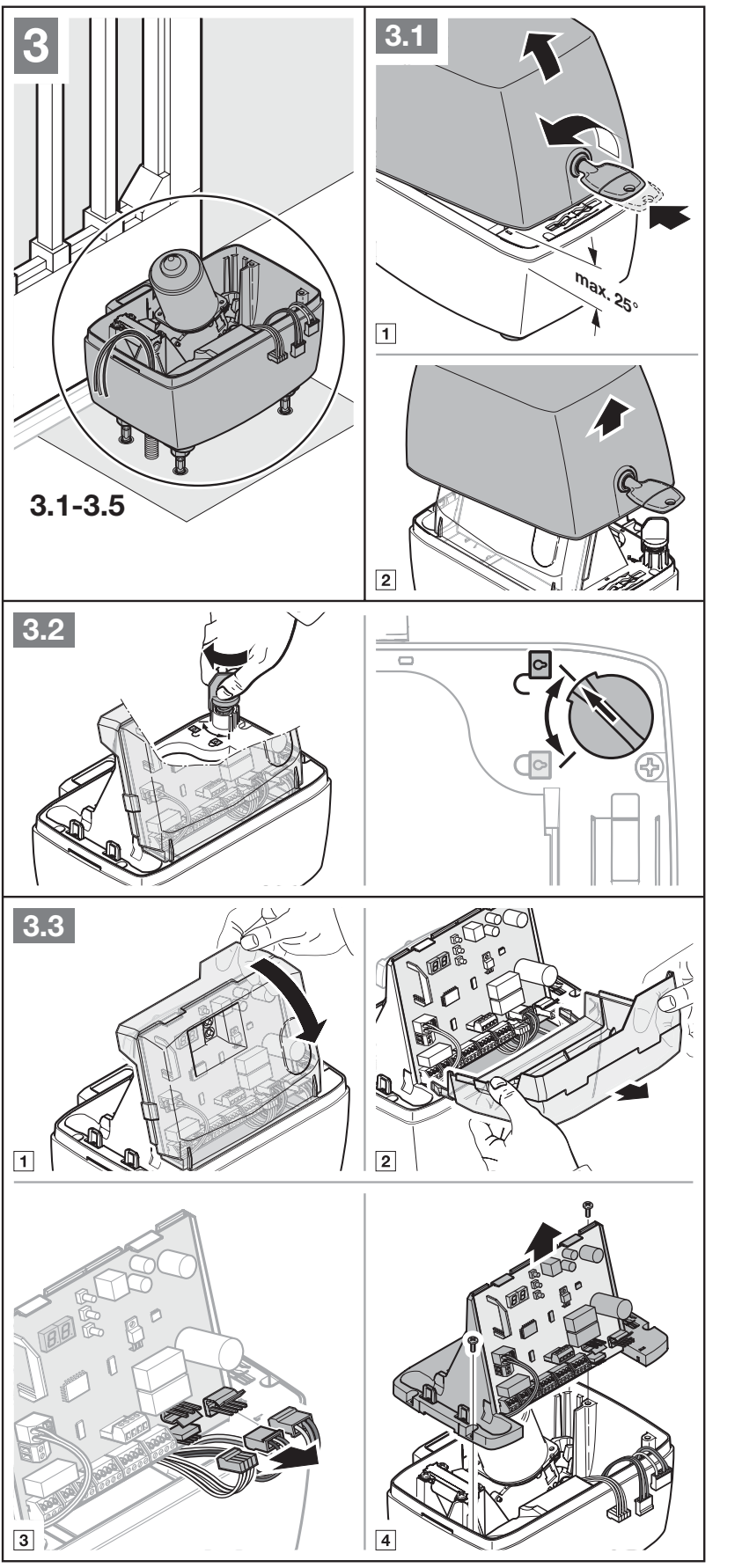

Manuāla atbloķēšana un nofiksēšana
- Atvienojiet tīkla barošanu un, ja tāds ir, HNA Outdoor. Nodrošiniet vārtus pret nekontrolētu kustību.
- Atveriet pārsegu un pagrieziet atbloķēšanas mehānismu atbloķēšanas pozīcijā, kā parādīts attēlā. Motors ar zobratu nolaidīsies korpusā; ja nepieciešams, uzmanīgi piespiediet to.
- Pārvietojiet vārtus manuāli un kontrolēti. Netuviniet rokas zobstieņa sazobes zonai.
- Lai nofiksētu, pagrieziet mehānismu bloķēšanas pozīcijā un vienlaikus nedaudz paceliet motoru. Pirms gala slēdža vārtiem atkal jāsavienojas ar piedziņu.
- Uzlieciet pārsegu. Pēc barošanas atjaunošanas var sekot atsauces kustība aizvēršanās virzienā; nodrošiniet brīvu telpu un uzraudzību.

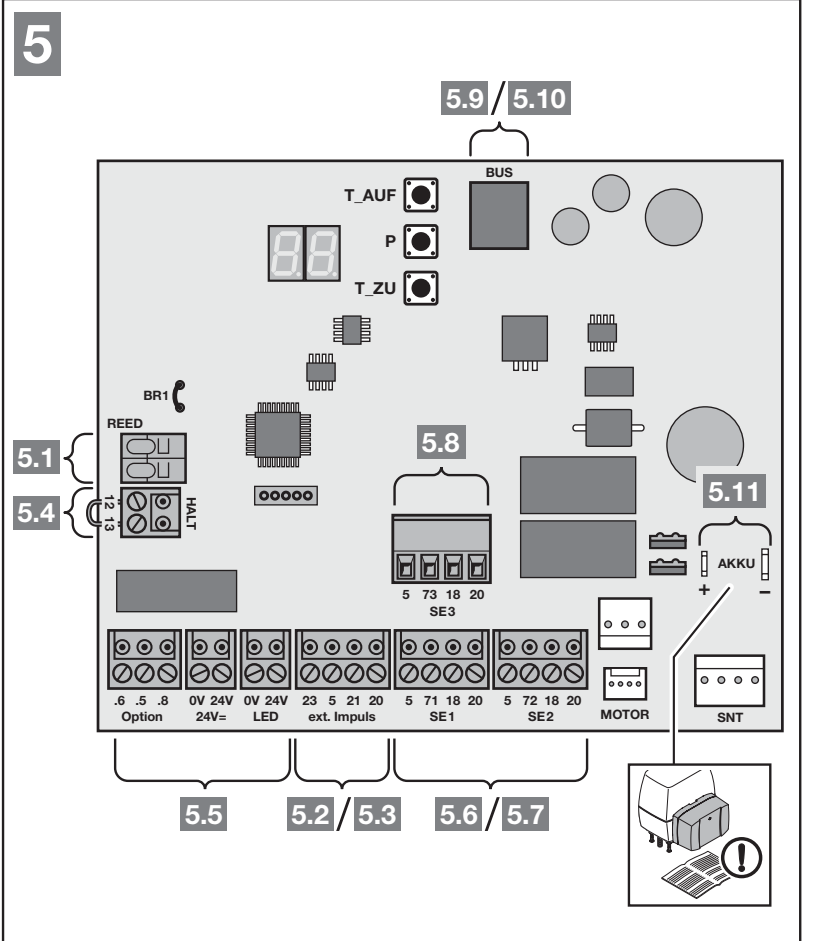

Orientācija uz vadības plates
Attēls ir orientēts tā, lai pogas T_AUF, P, T_ZU būtu augšpusē un garā spaiļu rinda apakšpusē. BUS atrodas augšpusē pie pogām, REED un HALT kreisajā pusē, SE3 paaugstinātajā daļā virs apakšējām SE1/SE2 spailēm. Labajā pusē ir MOTOR, SNT un AKKU pieslēgums. Pēc savienotāju apzīmējumiem atšķiriet signāla, motora un barošanas ķēdes.
Barošana, polaritāte un vadības spailes
| Spaile / savienotājs | Nozīme un ierobežojums |
|---|---|
| Tīkla daļa L / N un korpusa PE | Tīkls 230/240 V AC, 50/60 Hz; L — fāze, N — neitrālvads un PE — aizsargvadītājs. AC nav plusa un mīnusa. Pievadu pieslēdz tīkla daļai, nevis signāla spailēm. |
| 5 / 20 | 5 = pluss (+24 V DC), 20 = 0 V (−). Piederumu kopējais patēriņš ne vairāk kā 250 mA; ieskaitiet visas pievienotās ierīces. |
| 24 V= : 24 V / 0 V | Atsevišķi marķēta līdzstrāvas izeja: 24 V = +, 0 V = −. Izmantojama, piemēram, 24 V gaismeklim saskaņā ar shēmu; tā nav 230 V izeja. |
| 21 / 20 | NO bezpotenciāla impulss vai kontakts, kas pārslēdzas uz 0 V. Pogas var savienot paralēli; pašam kontaktam nav +/− polaritātes. |
| 23 / 20 | NO bezpotenciāla daļējas atvēršanas komanda; 23 ir signāls, 20 — kopējais 0 V, nevis barošanas spaiļu pāris. |

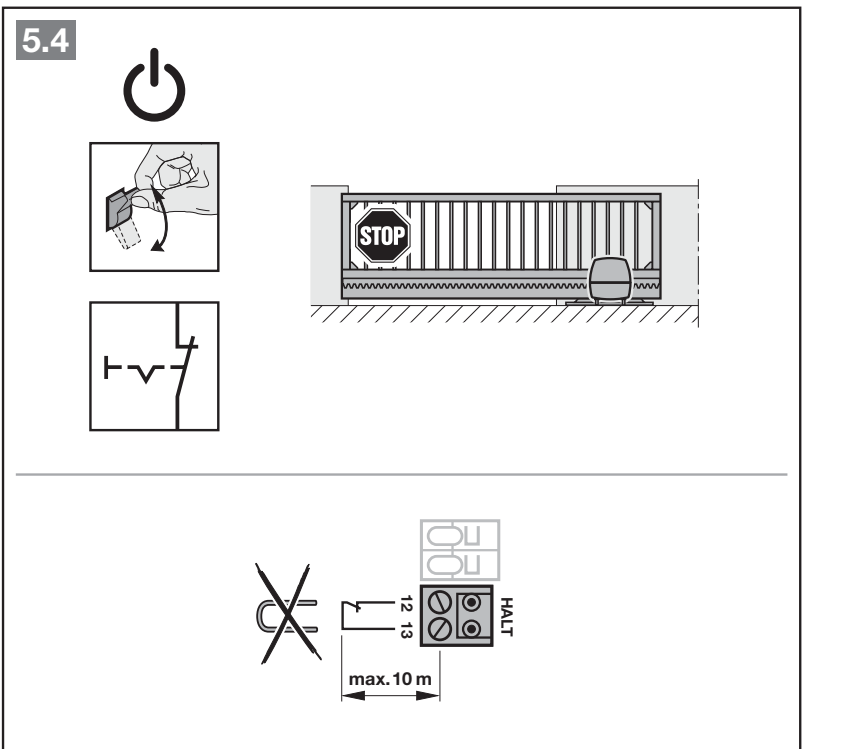

| HALT 12 / 13 | NC bezpotenciāla STOP; 13 = 0 V, 12 — ieeja. Uzstādot STOP, noņemiet sākotnējo tiltiņu 12–13 un pievienojiet NC kontaktu. |
| REED | Sākotnējā komplektācijā paredzētais mēlīšu gala sensors; nepievienojiet tam ārēju spriegumu. |
| BUS | Sistēmas piederumi ar atbilstošu savienotāju. Tā nav universāla +/− izeja jebkuras ierīces pievienošanai. |
| MOTOR / SNT / AKKU | Motors, tīkla daļa un paredzētais avārijas akumulators. Ievērojiet oriģinālos savienotājus un norādīto polaritāti; pirms darbu veikšanas atvienojiet arī akumulatoru. |
Ārēja sprieguma pieslēgšana vadības ieejām var sabojāt elektroniku. Nepievienojiet 230 V pie 21/23/HALT vai SE. HALT nav uzraudzīta PLc līmeņa drošības ieeja; nejauciet to ar SE aizsargierīci.

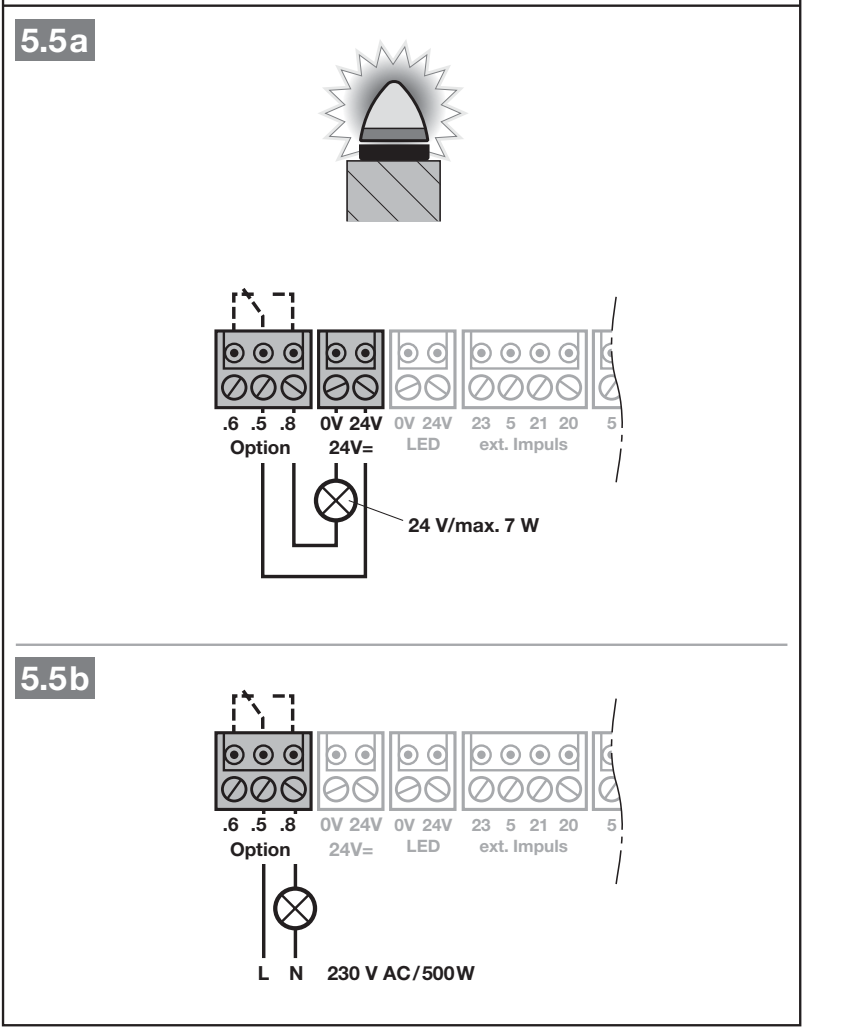

SLK bākuguns un Option relejs
Relejs Option ir bezpotenciāla kontakti .5 kopējais, .8 NO, .6 NC. 24 V gaismeklim shēmā izmanto 24 V (+) → .5, .8 → gaismeklis, gaismekļa atgrieze → 0 V (−). Ja gaismeklis ir jutīgs pret polaritāti, tā pozitīvo ieeju pievieno pie komutētās barošanas no .8, bet negatīvo — pie 0 V. Ražotājs šim 24 V gaismeklim norāda maks. 7 W; ievērojiet arī piederumu kopējo ierobežojumu — 7 W norāde to nepalielina. Iekšējā releja funkciju iestata 31. izvēlne.
230 V gaismeklim ir atsevišķa ārēja tīkla barošana; ražotāja shēmā norādīta jauda ne vairāk kā 500 W. Tīkla vadiem līdz pieslēgumam jābūt papildus izolētiem. Šādu pieslēgumu drīkst veikt tikai elektriķis, ievērojot visu PDF dokumentu; 230 V nedrīkst nonākt zemsprieguma ķēdēs.

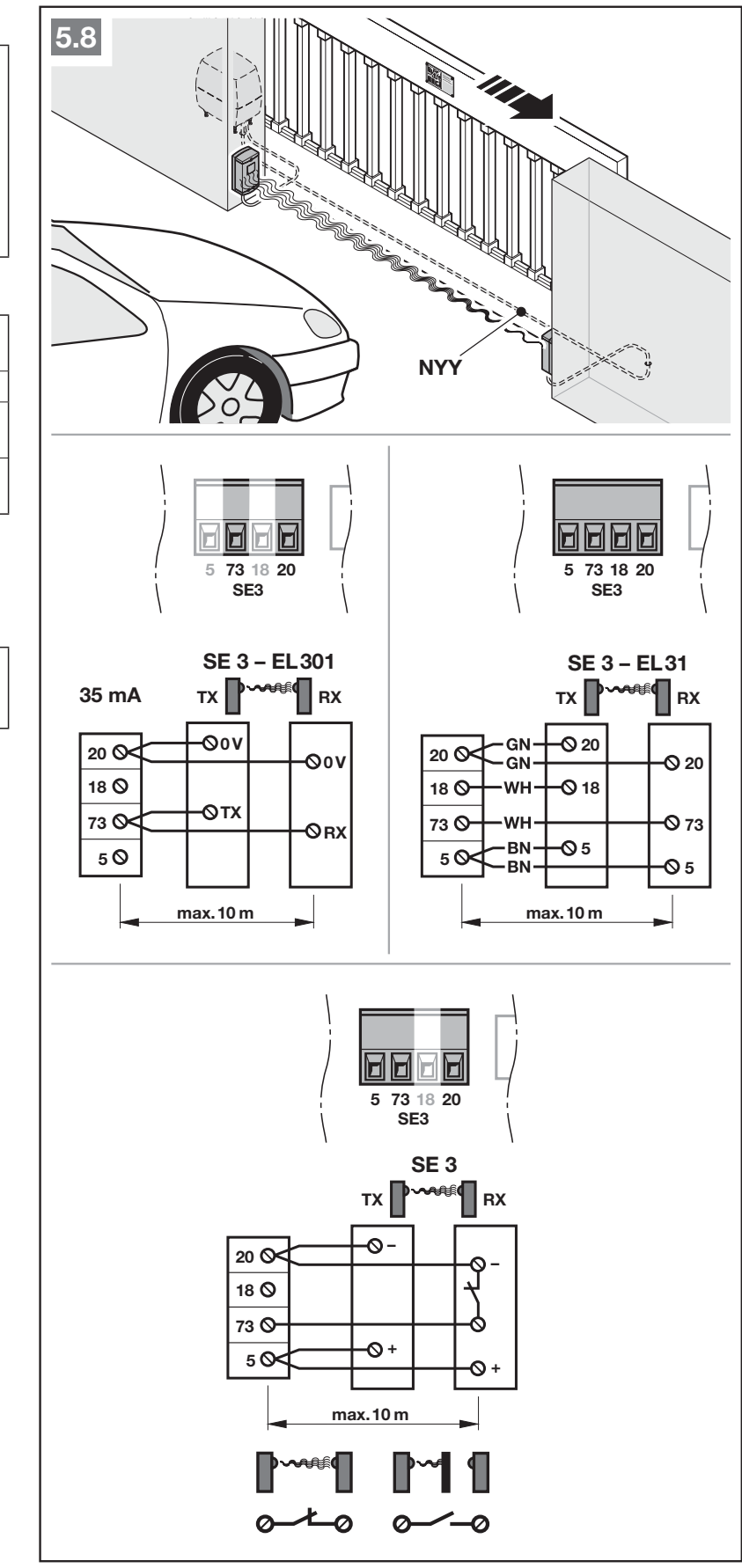

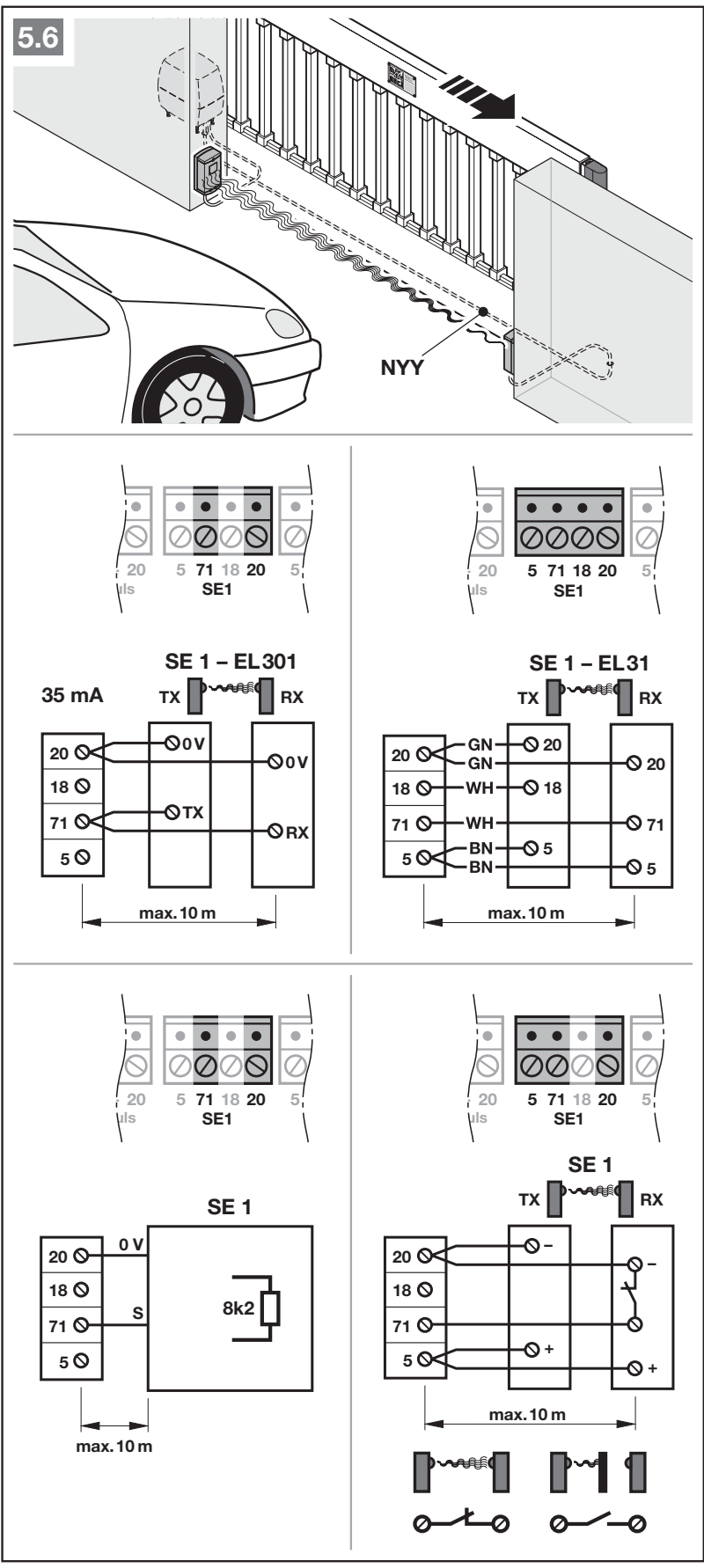

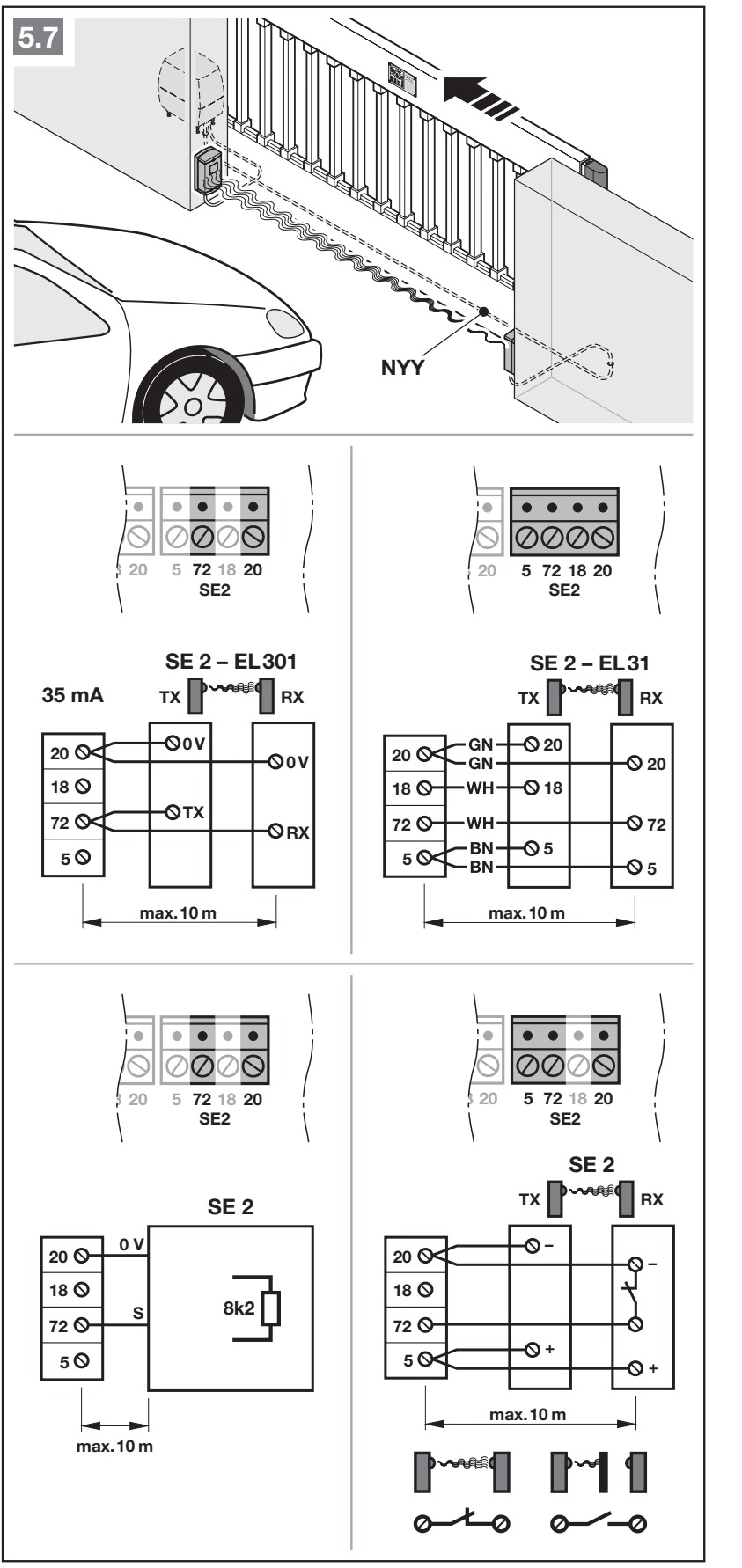

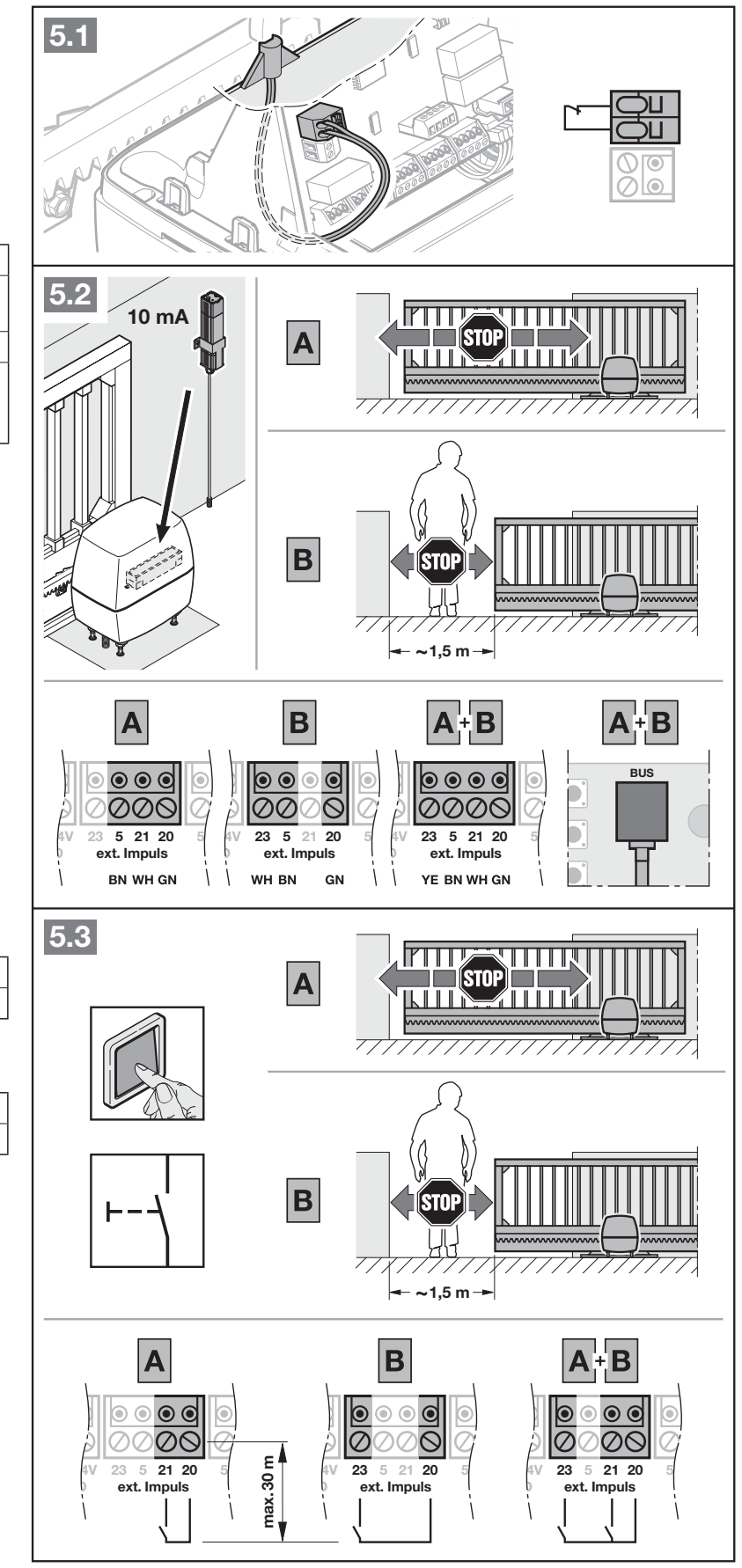

Fotoelementi un drošības ieejas SE1/SE2/SE3
| Ieeja | Instrukcijā parādītās spailes un reakcija |
|---|---|
| SE1 | 5 = +24 V DC; 20 = 0 V (−); 18 = tests, 71 = signāls. Darbojas aizvēršanās laikā, īslaicīgi mainot kustības virzienu. |
| SE2 | 5 = +24 V DC; 20 = 0 V (−); 18 = tests, 72 = signāls. Darbojas atvēršanas laikā, īslaicīgi maina kustības virzienu. |
| SE3 | 5 = +24 V DC; 20 = 0 V (−); 18 = tests, 73 = signāls. Darbojas aizvēršanas laikā, īslaicīgi maina kustības virzienu. |
Pēc pieslēgšanas speciālists iestata un pārbauda katras aizsargierīces darbības virzienu un kustības maiņu atbilstoši konkrētajiem vārtiem. SE1 un SE2 atbalsta dinamiskās divvadu fotobarjeras, pārbaudītas vai nepārbaudītas trīsvadu fotobarjeras, 8k2 pretestības drošības malu un paredzēto malas aizsardzību. SE3 šeit norādītas fotobarjeras; nepārņemiet SE1/SE2 pretestības malas pieslēgumu uz SE3. Divām fotobarjerām vienā ķēdē nepieciešams LSE2 paplašinātājs. Saskaņā ar instrukciju nepārbaudītas aizsargierīces drīkst izmantot tikai īpašuma aizsardzībai.
EL301 – precīzs pieslēgums saskaņā ar oriģinālo shēmu
EL301 ir dinamiska divvadu sistēma ar strāvas patēriņu 35 mA kā parādīts attēlā. SE1 gadījumā pievienojiet TX 0 V un RX 0 V → 20, marķēto spaili TX → 71 un marķēto spaili RX → 71. SE2 gadījumā 71 aizstājiet ar spaili 72, bet SE3 gadījumā – ar spaili 73. Šajā konkrētajā EL301 shēmā spaile 5 un testa spaile 18 netiek izmantotas. Apzīmējumi TX/RX ir sistēmas izvadi; nepievienojiet tiem atsevišķu +24 V barošanu un nenosakiet polaritāti pēc citu fotobarjeru shēmām.
Izmantojot EL31 turpmāk norādītie savienojumi ved no piedziņas plates uz fotobarjeru. Gan RX uztvērēja, gan TX raidītāja barošana: plate 20 →20 (0 V/−, GN), plate 5 →5 (+24 V DC, BN). RX uztvērēja tests: plate 18 →18 (WH). Balto signāla vadu WH no RX uztvērēja pievienojiet piedziņas plates spailei 71 SE1, 72 SE2 vai 73 SE3 gadījumā. Izmantojiet pilnu attiecīgā SE attēlu un salīdziniet piegādātās fotobarjeras marķējumus ar tās instrukciju. Ja izmantojat citu kontaktu ar atsevišķu barošanu, ievērojiet tā shēmu; bezpotenciāla NC kontaktu nedrīkst sajaukt ar +/− barošanu.
Pirms apmācības pievienojiet visas drošības ierīces. Pēc drošības ierīču papildināšanas vai maiņas veiciet jaunu apmācību 10. izvēlne un darbības pārbaudes. Darbības virziena, kustības maiņas, ātruma un spēka izmaiņas paplašinātajās izvēlnēs veic speciālists.

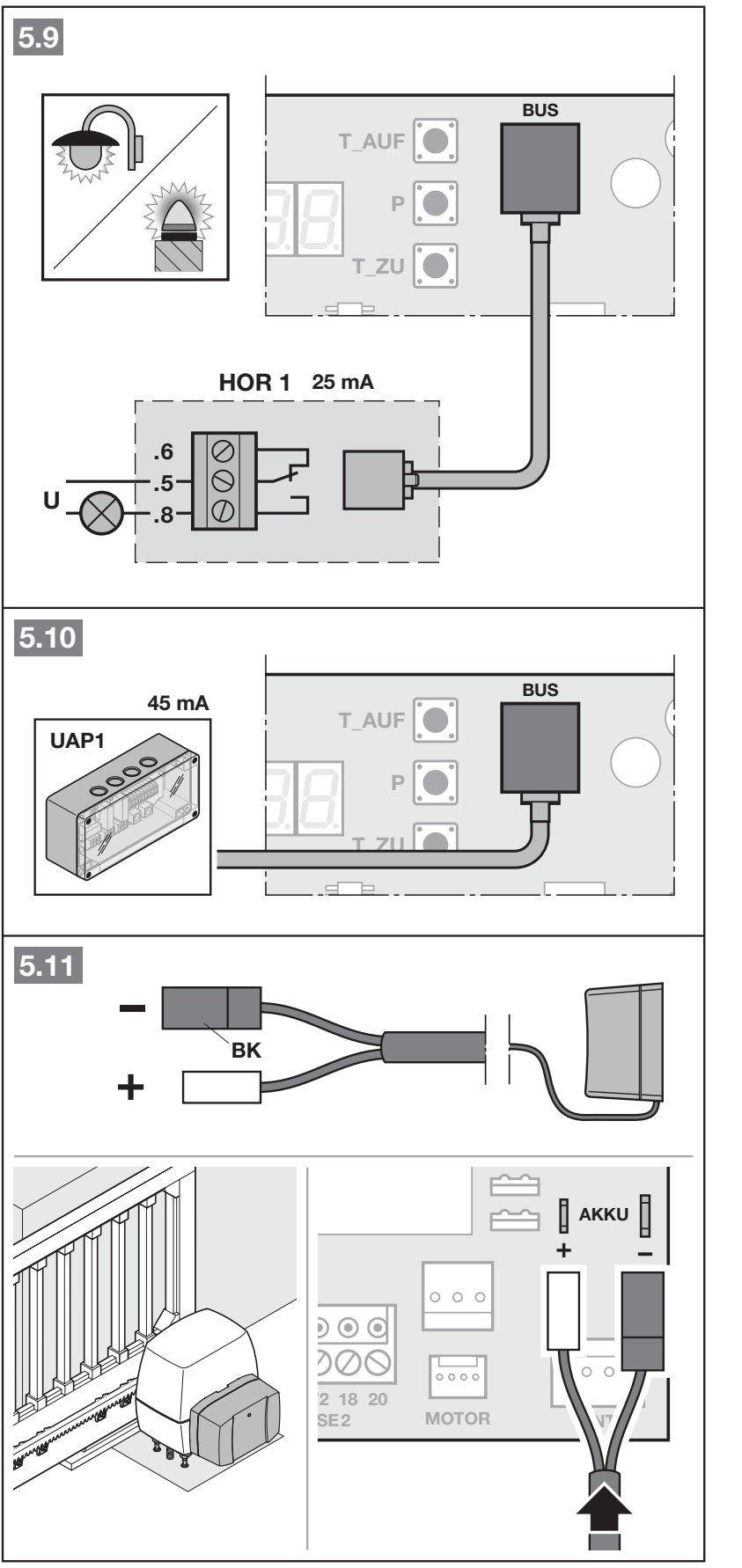

Papildu moduļi un ārējais uztvērējs
| Ierīce | Pieslēgums / funkcija |
|---|---|
| Ārējais vadu uztvērējs | GN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impulss); YE → 23 (daļēja atvēršana). HEI3 BiSecur ir atbilstošs savienotājs, bet ESEI BiSecur pieslēdz BUS kopnei. |
| HOR1 / UAP1 / UAP1-300 | Atbilstošie BUS savienotāji – skatiet attēlu; HOR1 strāvas patēriņš ir 25 mA, UAP1 – 45 mA. Ārējā releja funkcijas 30. izvēlnē. |
| HNA Outdoor | Paredzētais AKKU pieslēgums, automātiska pārslēgšanās tīkla strāvas padeves pārtraukuma gadījumā. Attēlā redzamajā plates orientācijā + ir pa kreisi, bet − pa labi; melnais vads BK jāpievieno pie −. Izmantojiet oriģinālo savienotāju un paredzētā akumulatora polaritātes marķējumu. Pirms apkopes atvienojiet savienotāju; ņemiet vērā, ka tīkla strāvas atslēgšana neatvieno visu piedziņu. |

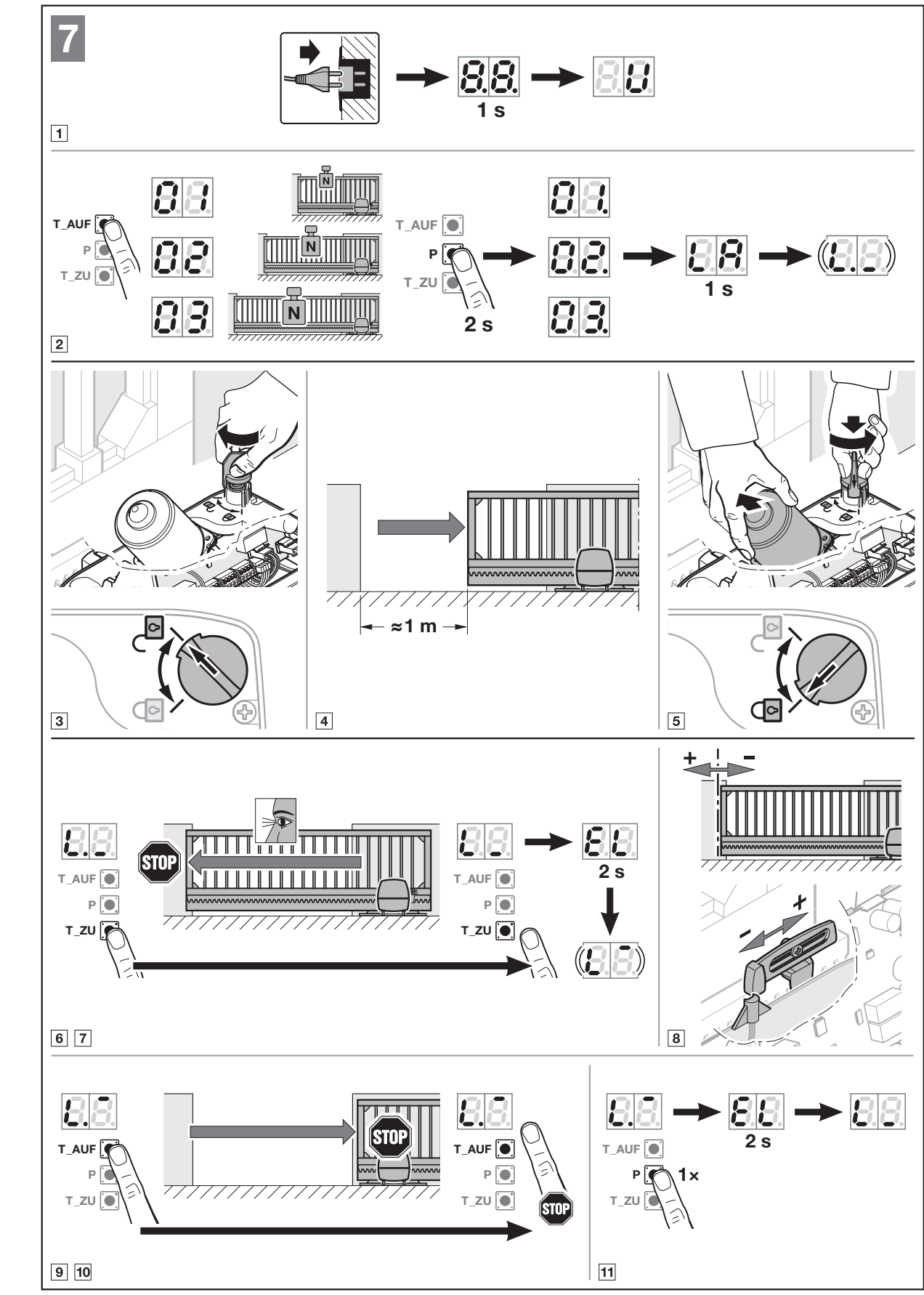

Pirmā iedarbināšana un 03. tipa izvēle
Drošības ierīcēm jābūt pieslēgtām, optiskajiem ceļiem brīviem, vārtiem mehāniski darba kārtībā un zonai norobežotai, lai tajā neatrastos cilvēki. Apmācības laikā tiek saglabātas gala pozīcijas, spēki un pieslēgtās aizsargierīces. Kustības virziens tiek noteikts apmācības laikā; pēc sekmīgas iestatīšanas to var mainīt tikai ar rūpnīcas atiestatīšanu un jaunu apmācību.
- Ieslēdziet barošanu. Displejā vispirms parādās 8.8., pēc tam U. Piegādes brīdī tips ir iestatīts; pēc rūpnīcas atiestatīšanas izvēlieties ar pogu T_AUF 03 modelim LineaMatic H. Izvēlieties tikai faktiski uzstādītajai piedziņai atbilstošo tipu; cita izvēle mainīs ātrumu un drošības iestatījumus.
- Turiet nospiestu P. Turiet nospiestu aptuveni 2 sekundes. Pēc tipa un LA parādīšanas ierīce sāk gala pozīciju apmācību.
- Atbloķējiet piedziņu, atveriet vārtus aptuveni par 1 m un no jauna nofiksējiet piedziņu. Turiet nospiestu T_ZU; vārtiem jāpārvietojas aizvēršanās virzienā. Ja vārti kustas pretējā virzienā, uz brīdi atlaidiet pogu un pēc ražotāja norādījumiem vēlreiz turiet nospiestu T_ZU.
- Kad vārti apstājas pie magnētiskā gala slēdža, atlaidiet nospiesto pogu. Ja aizvērtā pozīcija nav pareiza, pārvietojiet magnētisko slīdni, uz īsu brīdi turiet nospiestu T_AUF, lai vārti attālinātos no gala slēdža, un pēc tam turiet nospiestu T_ZU, līdz vārti atkal apstājas pie gala slēdža. Ja nepieciešams, atkārtojiet šo procedūru.
- Turiet nospiestu T_AUF līdz vajadzīgajai atvērtajai pozīcijai, atlaidiet pogu, precīzi pieregulējiet ar T_AUF/T_ZU un saglabājiet iestatījumu, nospiežot P.
- Lai apmācītu spēkus, īsi nospiediet T_ZU un ļaujiet vārtiem aizvērties; pēc tam nospiediet T_AUF un ļaujiet tiem pilnībā atvērties. Spēku apmācības laikā nedrīkst aktivizēt drošības ierīci.
- Ja uzstādīts ārējais uztvērējs, konfigurējiet to saskaņā ar tā instrukciju. Pārbaudiet visu vārtu aizsargierīces un spēkus, uzstādiet pārsegus un izskaidrojiet lietotājam manuālās atbloķēšanas procedūru.

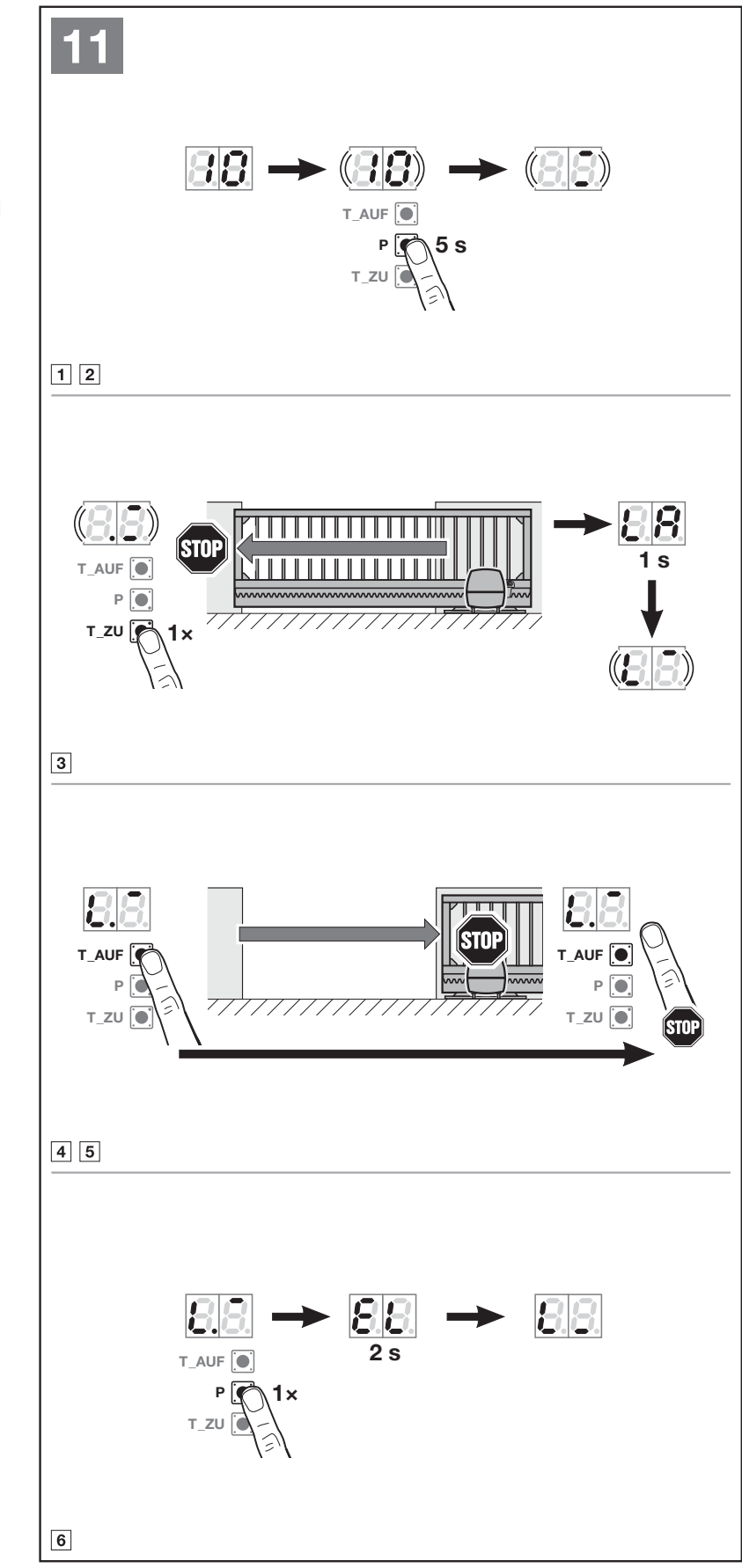

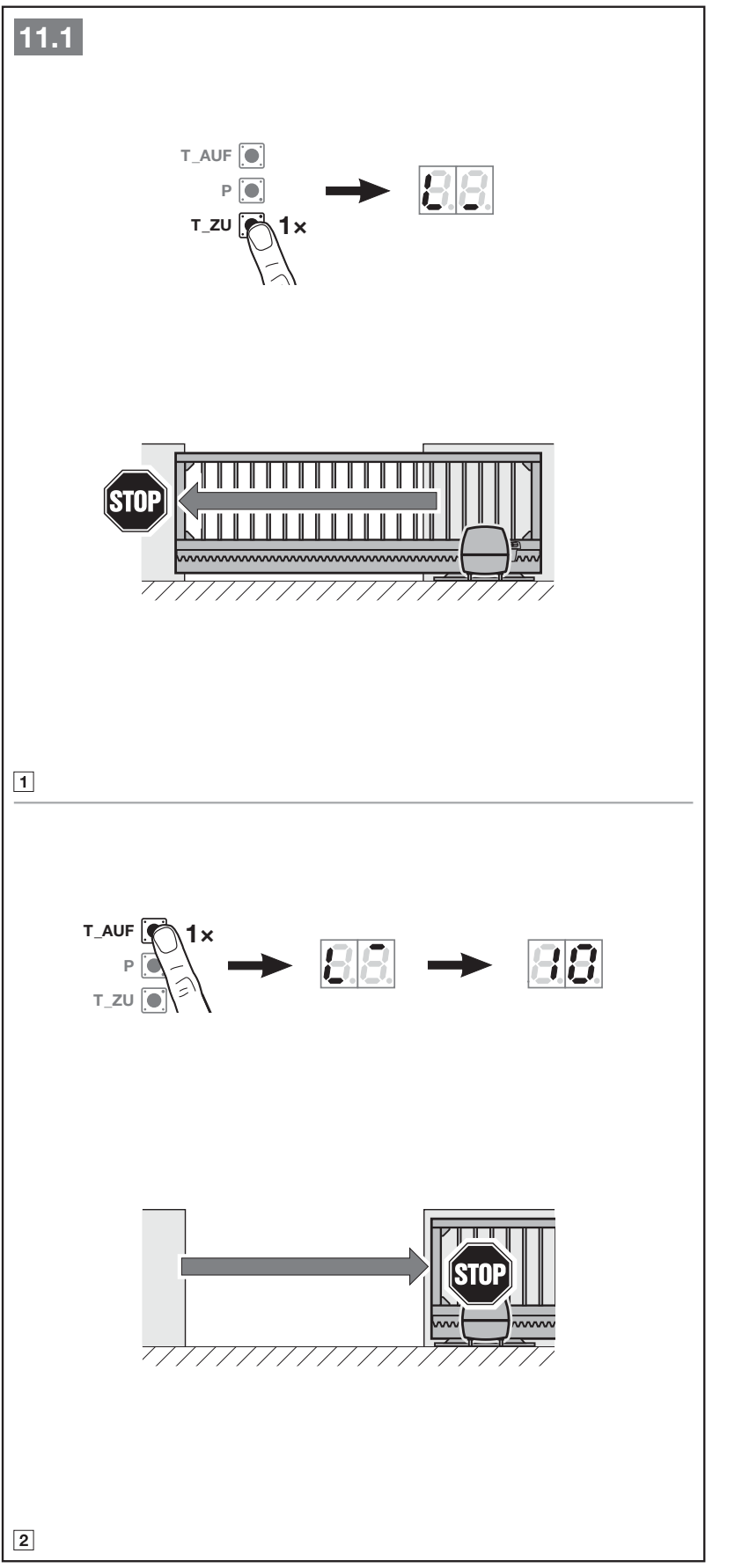

Atkārtota apmācība pēc vārtu vai drošības ierīču izmaiņām
10. izvēlne dzēš iepriekš apgūto kustības ceļu un spēkus. Pēc aktivizēšanas to nevar priekšlaikus pārtraukt; apmācība jāpabeidz. Izmanto pēc gala pozīciju vai mehānikas izmaiņām, apkopes vai fotobarjeru vai drošības malas pievienošanas. Parasti nav laika ierobežojuma.
- Atveriet vārtus aptuveni par 1 m, izvēlieties 10. izvēlni un turiet P nospiestu 5 sekundes.
- Nospiediet T_ZU un ļaujiet vārtiem aizvērties līdz aizvēršanas gala slēdzim.
- Turiet nospiestu T_AUF līdz vajadzīgajai atvērtajai pozīcijai, ja nepieciešams, pieregulējiet un apstipriniet ar P.
- Iedarbiniet T_ZU, lai pilnībā aizvērtu vārtus, un T_AUF, lai tos pilnībā atvērtu, tādējādi atkārtoti apmācot spēkus.
- Pēc pabeigšanas 10 ātri mirgo aptuveni 2 sekundes un pēc tam deg nepārtraukti. Izvēlieties 00 un īsi nospiediet P, lai atgrieztos darba režīmā. Pārbaudiet visas aizsargierīces un darbības iestatījumus.

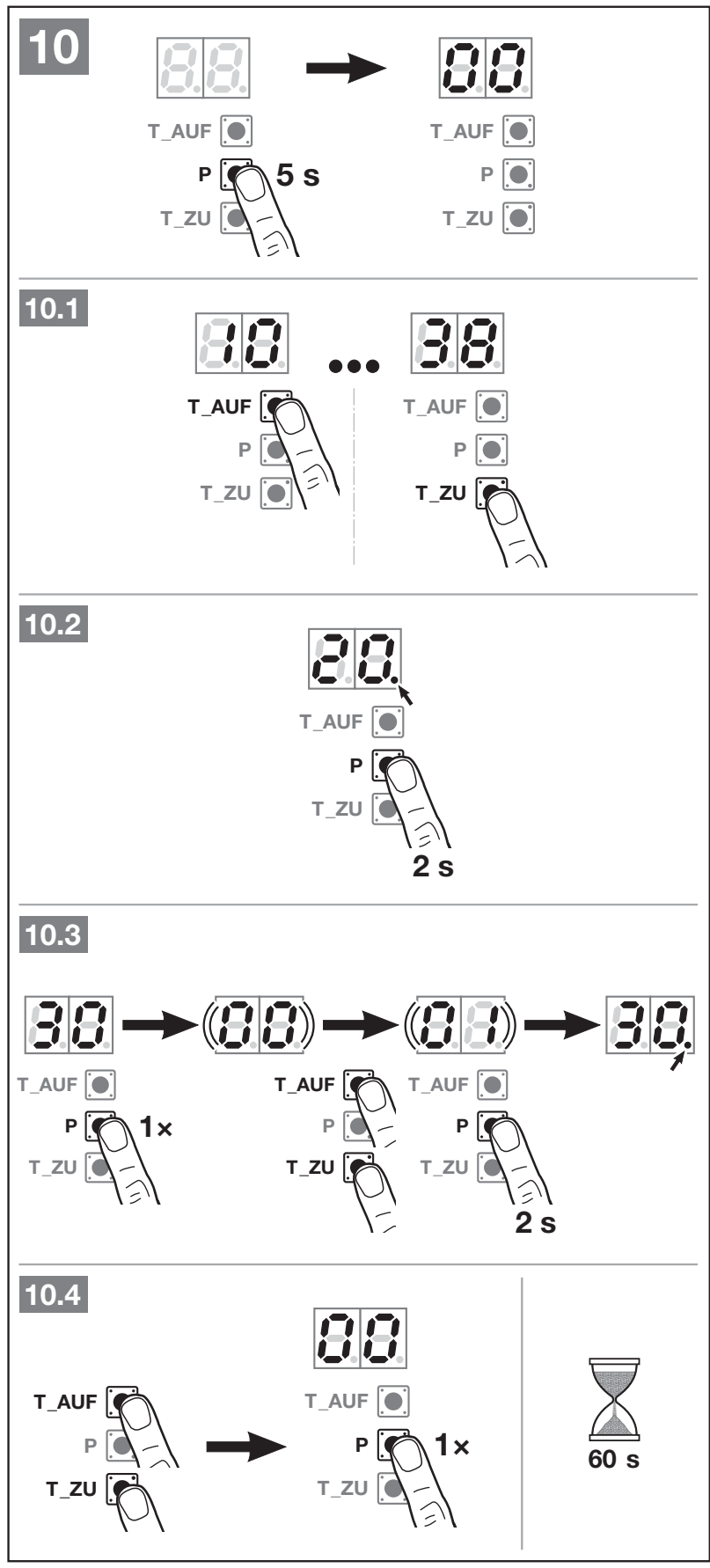

Programmēšana displejā
Lai ieietu izvēlnē, turiet nospiestu P aptuveni 5 sekundes, līdz tiek parādīts 00. T_AUF/T_ZU izvēlas izvēlni vai parametru. Atsevišķas funkcijas gadījumā turiet P nospiestu 2 sekundes; izvēlnē ar parametriem vispirms īsi nospiediet P, izvēlieties parametru un turiet P nospiestu 2 sekundes, lai saglabātu. Punkts pie cipara norāda aktīvo izvēli. Izvēlieties 00 un īsi nospiediet P, lai beigtu programmēšanu; parastais laika ierobežojums ir 60 sekundes. Neuzskatiet jaunu parametru par saglabātu, kamēr tas nav apstiprināts.
Tabulās norādītas pieejamās izvēles un to saglabāšanas procedūra. Pēc iestatīšanas pārbaudiet aktīvo parametru un visu vārtu darbību. Norādītas publiskās izvēlnes; spēka, ātruma un kustības maiņas robežu apkopes iestatījumus drīkst veikt tikai speciālists.
Izvēlnes 30 un 31 – releju parametri
| Parametrs | Nozīme |
|---|---|
| 00 | Apgaismojuma funkcija: ārējais apgaismojums 30. izvēlnē, iekšējais – 31. izvēlnē. Izvēlnē 30/00 tiek ieslēgts 26, bet izvēlnē 31/00 – 22. |
| 01 / 02 / 03 | Atvērtas / aizvērtas / daļēji atvērtas pozīcijas indikācija. |
| 04 | Impulsa signāls, saņemot atvēršanas komandu; izvēlnē 30 ārējam relejam arī daļējas atvēršanas laikā. |
| 05 | Kļūdas indikācija. |
| 06 | Pastāvīgs signāls iedarbināšanas/iepriekšējā brīdinājuma laikā. |
| 07 | Mirgošana iedarbināšanas/iepriekšējā brīdinājuma laikā. |
| 08 | Relejs ir ieslēgts kustības laikā un izslēgts gala pozīcijās. |
| 09 | Servisa intervāla indikācija In. |
| 10 | Mirgošana iedarbināšanas/iepriekšējā brīdinājuma laikā tikai aizvēršanas laikā. |
Parametriem 01–10 ārējam relejam tiek aktivizēta 25. izvēlne, bet iekšējam relejam – 20. izvēlne. Iepriekšējais brīdinājums darbojas tikai tad, ja ir aktivizēta 32. izvēlne. Tāpēc vienmēr pārbaudiet releja izmaiņas kopā ar automātiski saistīto izvēlni.
Izvēlnes 32, 34 un 35 – laika iestatījumi
| 32. izvēlnes parametrs | Laiks / funkcija |
|---|---|
| 00 | izslēgts |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| 34. izvēlnes parametrs | Laiks / funkcija |
|---|---|
| 00 | izslēgts |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| 35. izvēlnes parametrs | Laiks / funkcija |
|---|---|
| 00 | izslēgts |
| 01 | tāpat kā 34 |
| 02 | 5 min |
| 03 | 15 min |
| 04 | 30 min |
| 05 | 45 min |
| 06 | 60 min |
| 07 | 90 min |
| 08 | 120 min |
| 09 | 180 min |
| 10 | 240 min |
Aktivizējiet automatiku 34/35 tikai pēc fotoelementa apmācīšanas. Kad tie ir ieslēgti, automātiski tiek iestatīts 2 sekunžu iepriekšējs brīdinājums 32/02. Automātiskās aizvēršanās laikā jauna komanda aptur vārtus. Daļēju atvēršanu iestatiet izvēlnē 36; ja pozīcija ir pārāk tuvu aizvērtajai pozīcijai, vadības bloks parādīs kļūdu 1 un izmantos mazāko pieļaujamo pozīciju.
Tālvadība, izmantojot ārējo uztvērēju
Šajā atsevišķajā piedāvājumā LineaMatic H ir bez radio uztvērēja. Tālvadībai jāpievieno piemērots uztvērējs un saderīgs raidītājs. Tālvadības pults atmiņu un ieprogrammēšanas procedūru nosaka izmantotais uztvērējs.
- Atvienojiet elektrotīklu un, ja ir, arī akumulatoru, un pievienojiet uztvērēju atbilstoši tā instrukcijai un plates shēmai.
- Attēlotajam vadu uztvērējam GN pievieno pie 20 (0 V/−), BN pie 5 (+24 V DC), WH pie 21 (impulss), bet YE pie 23 (daļēja atvēršana). Uztvērēja strāvas patēriņu ieskaitiet kopējā 250 mA limitā.
- Paredzēto uztvērēju ar HEI3 BiSecur savienotāju pievienojiet attiecīgajam savienojumam; ESEI BiSecur — sistēmas BUS ligzdai. Neizmantojiet BUS kā patvaļīgu +/− barošanas avotu.
- Ierakstiet raidītāju kodus uztvērējā atbilstoši tā instrukcijai. Pēc tam atsevišķi pārbaudiet impulsa, daļējas atvēršanas un citu kanālu darbību, ja tādi ir, nodrošinot drošu zonu.
Nenovietojiet antenas vadu pie metāla priekšmetiem. Vārtu stāvokļa pārbaudei nepieciešams piemērots divvirzienu uztvērējs un raidītājs; ar 868 MHz frekvenci vien vai jebkuru uztvērēju šī funkcija netiek garantēta.

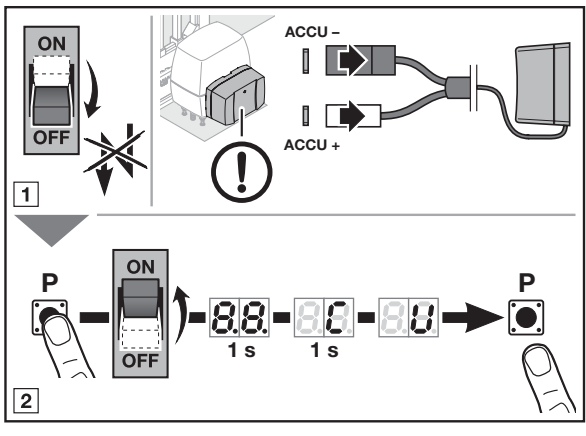

Piedziņas rūpnīcas atiestatīšana
Piedziņas atiestatīšana uz rūpnīcas iestatījumiem
Rūpnīcas atiestatīšana atjauno iestatījumus un dzēš ieprogrammētos kustības ceļus un spēkus. Pēc tam no jauna jāizvēlas tips 03 modelim LineaMatic H un jāveic programmēšana. Izvēlne 10 paredzēta kustības ceļa un spēku atkārtotai ieprogrammēšanai atsevišķi. Pievienotā ārējā uztvērēja tālvadības pults dzēš, izmantojot paša uztvērēja instrukciju.
- Atvienojiet elektrotīklu un avārijas akumulatoru, kā parādīts attēlā. Nodrošiniet vārtus pret kustību.
- Turiet nospiestu pogu P un atjaunojiet elektrotīkla barošanu.
- Turiet nospiestu P, kamēr displejā redzams 8.8. un C līdz U, pēc tam atlaidiet pogu.
- Izvēlieties pareizo tipu 03 modelim LineaMatic H un veiciet pilnu nodošanu ekspluatācijā no jauna. Pārbaudiet ārējā uztvērēja darbību, drošības funkcijas, laikus un spēkus.
Atsauces brauciens pēc atbloķēšanas vai strāvas padeves pārtraukuma
Ja pēc strāvas padeves pārtraukuma pozīcija nav zināma vai spēka ierobežojums nostrādājis trīs reizes, var būt nepieciešams atsauces brauciens. Nākamais impulss to iedarbina tikai aizvēršanas virzienā, ar samazinātu ātrumu un bez spēka ierobežojuma. Zona ir jānodrošina; ja to neaizsargā fotoelements vai cita ierīce, braucienu drīkst veikt tikai tad, ja vārti ir redzamības laukā. Pēc manuālas atvienošanas, ja nav bijis strāvas padeves pārtraukuma, pēc nostiprināšanas barošana vēlreiz jāatvieno, lai jauno atsauces braucienu veiktu atbilstoši instrukcijai.
Displeja diagnostika
| Rādījums | Nozīme / rīcība |
|---|---|
| U | Piedziņa nav ieprogrammēta; veiciet nodošanu ekspluatācijā. |
| 8.8. | Piedziņas palaišana; tas ne vienmēr nozīmē kļūdu. |
| 1 ar mirgojošu punktu | Nevar iestatīt reversēšanas robežvērtību vai daļējas atvēršanas pozīciju; pārbaudiet šķērsli un attālumu no aizvērtās pozīcijas. |
| 2.1 / 2.2 / 2.3 | SE1 / SE2 / SE3 aizsardzība: šķērslis, nepareiza noregulēšana, elektroinstalācijas vai ierīces bojājums. |
| 3 / 5 | Spēka ierobežojums aizverot / atverot; novērsiet šķērsli un pārbaudiet mehānisko kustību, nevis automātiski palieliniet spēku. |
| 4 | Pārtraukts HALT12–13; pārbaudiet NC ķēdi un elektroinstalāciju. |
| 6 | Sistēmas kļūda vai darbības laika ierobežojums; speciālistam jāpārbauda atiestatīšana un atkārtota programmēšana, bet piedziņas kļūmes gadījumā — tās remonts vai nomaiņa. |
| 7 | Papildu plates sakaru kļūda; pārbaudiet vadus, savienotājus un moduli. |
| 8 | Nederīgs ievadītais parametrs vai vadības komanda; pārbaudiet izvēlēto vērtību. |
| 9 | Pārbaudītās drošības sistēmas vai 8k2 nostrāde/kļūme; novērsiet šķērsli un pārbaudiet aizsardzību. |
| 13 / 17 | Pārāk zems spriegums / sprieguma kļūda; pārbaudiet barošanas avotu un akumulatoru. |
| C | Atsauces punkts nav zināms; nodrošiniet zonu un veiciet atsauces braucienu. |
| In | Apkopes intervāls ir beidzies; nodrošiniet iekārtas pārbaudi. |
Apkope un droša nodošana
Ražotājs norāda, ka piedziņai nav nepieciešama apkope, tomēr visi vārti regulāri jāpārbauda. Drošības un aizsargfunkcijas pārbaudiet reizi mēnesī, bet 8k2 pretestības malas un nepārbaudāmās aizsargierīces — reizi pusgadā atbilstoši instrukcijai. Pārbaudiet, vai vārti kustas viegli, vai zobstienis ir nostiprināts, vadotnes ir kārtībā, kabeļi nav bojāti, fotoelementi ir tīri un atbloķēšana darbojas. Konstatētos defektus nekavējoties novērsiet pie speciālista.
Pirms apkopes atvienojiet visus barošanas avotus un nepieļaujiet atkārtotu ieslēgšanu. Pēc montāžas un izmaiņām tehniķim jāpārbauda aizsardzības efektivitāte, reversēšana un darbības spēki. Lietotājs jāapmāca, jānodod instrukcijas, un brīdinājuma uzlīme redzamā vietā jāpiestiprina pie vārtiem. Bērni nedrīkst rotaļāties vārtu kustības zonā; iet cauri drīkst tikai pēc vārtu pilnīgas apstāšanās.
Hörmann LineaMatic H 4554321 tehniskie dati
| Parametrs | Vērtība |
|---|---|
| Modelis / tipa izvēle | LineaMatic H /03 |
| Maksimālais vārtu platums | 10000 mm |
| Maks. svars — uz zemes / pašnesoši | 800 kg /600 kg |
| Elektrotīkls | 230/240 V AC,50/60 Hz; pieļaujamais diapazons 170–260 V AC. |
| Vadības spriegums | 24 V/37 V DC, pārslēdzama iekšējā vadība; tas nav universāls piederumu izvads. |
| Piederumu barošana | 24 V DC;5=plus,20=0 V; kopā maks.250 mA. |
| Radio vadība | Ārējo uztvērēju izvēlas atsevišķi; pieslēgšana un atmiņa — atbilstoši tā instrukcijai. |
| Aizsardzības klase / temperatūra | IP44 /−20 līdz+60 °C |
| Maksimālais mitrums | 93%, bez kondensācijas |
| Enerģijas patēriņš gaidstāves režīmā | Mazāk nekā 0,5 W |
| Gala pozīcijas | Magnētiskais REED sensors un elektroniski ieprogrammētas pozīcijas/spēki. |
| Cikli dienā/stundā | Atbilstoši ražotāja datu plāksnītei. |
| Korpuss | Liets metāls un ar stikla šķiedru pastiprināta plastmasa, izturīgi pret laikapstākļiem. |

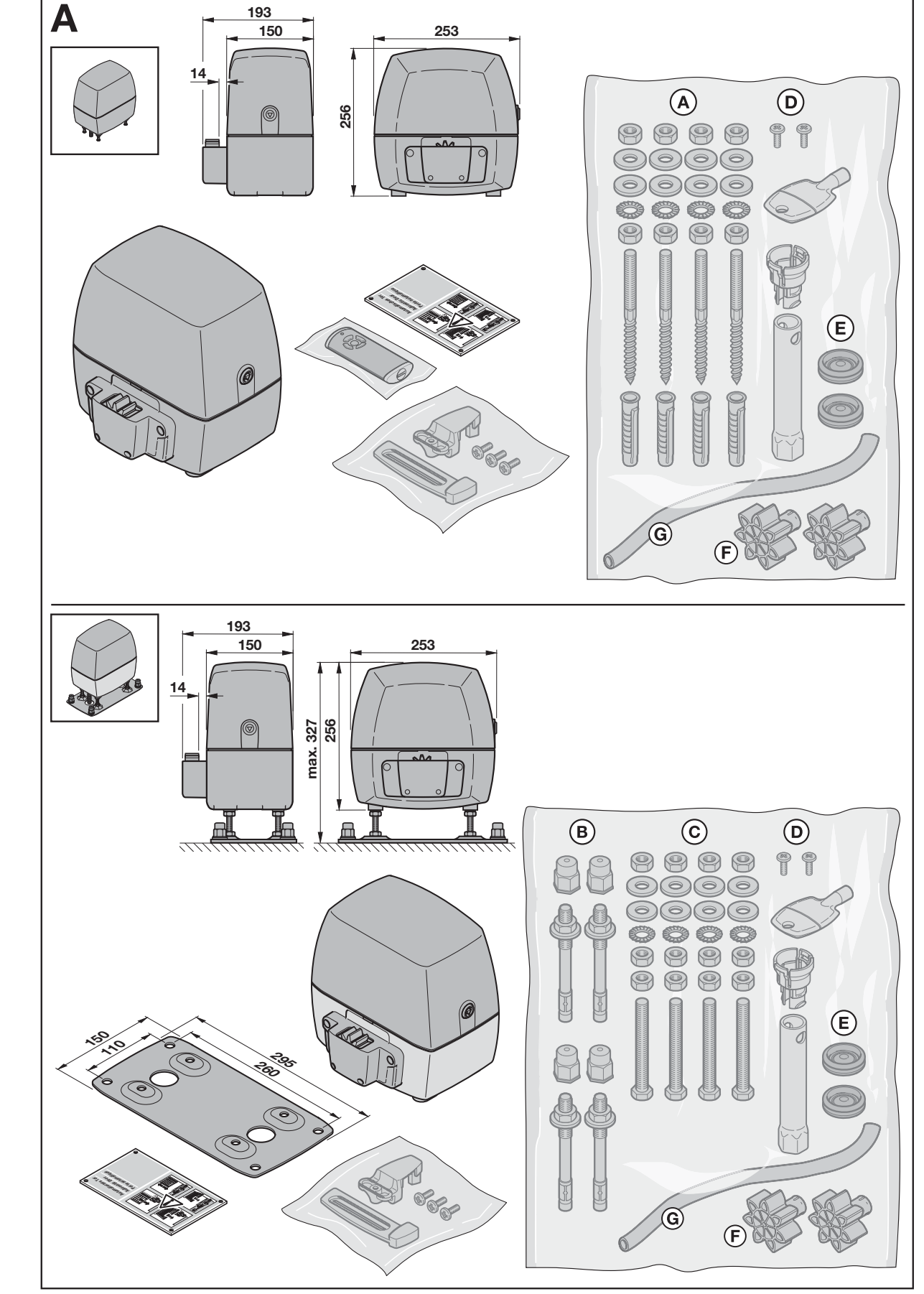

Izmēru rasējumā norādīts korpuss 193 × 253 × 256 mm. Uzstādot uz grīdas plāksnes, kopējais augstums ir regulējams līdz 327 mm; attēlotās plāksnes pamatnes izmēri ir 260 × 295 mm. Konkrēto montāžas augstumu attiecībā pret zobratu sliedi izvēlieties atbilstoši A izmēram, nevis tikai pēc korpusa ārējiem izmēriem.
