Hormann LineaMatic — atsevišķs piedziņas mehānisms bīdāmajiem vārtiem līdz 300 kg/6 m, 4511323 (A)
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
388,89 € ar PVN
| Svars |
|---|
| 15 kg |
Produkta apraksts Hormann LineaMatic — atsevišķs piedziņas mehānisms bīdāmajiem vārtiem līdz 300 kg/6 m, 4511323 (A)
Piedziņa ir paredzēta bīdāmajiem vārtiem ar caurbrauktuves garumu 6m/300kg. Aizvēršanas gala pozīciju nosaka magnēts un REED niedru kontakts. Gaitas ceļu un spēku iestatījumus apgūst ekspluatācijas uzsākšanas laikā. Piedziņa navatgriezeniska.
Piedziņā ir iebūvēts vadības bloks ar integrētu divvirzienu uztvērēju, kas ļauj vadīt piedziņu ar tālvadības pultīm. Divvirzienu uztvērēja priekšrocība ir iespēja pārbaudīt atvērto vārtu statusu tieši tālvadības pultī.
Hörmann LineaMatic 4511323 ir piedziņa bīdāmajiem vārtiem līdz 6 m platuma un 2 m augstuma. Vārtiem ar sliedi uz zemes pieļaujamā masa ir 300 kg, bet pašnesošajiem vārtiem 250 kg. Vārtu pildījums un vietējā vēja slodze jāizvērtē kopā ar vārtu mehānisko pretestību.
Montāža, pieslēgšana elektrotīklam un nodošana ekspluatācijā jāveic kvalificētai personai. Pirms atvēršanas atvienojiet elektrotīklu un, ja ir, arī avārijas akumulatoru. Nodrošiniet vārtu vērtni pret patvaļīgu kustību un aizsargājiet galveno un sekundāro aizvēršanās malu, kā arī zobrata un zobstieņa saķeres vietu.
Atsevišķa LineaMatic piedziņa un saistītie komplekti
| Variants | Izvēle |
|---|---|
| Atsevišķa LineaMatic 4511323 piedziņa (A) | Piedziņa nomaiņai vai esošas sistēmas papildināšanai. Piederumi jāizvēlas atsevišķi. |
| LineaMatic komplekts 4511323 (D) | Alternatīvs sistēmas komplekts. Pārbaudiet konkrētā komplekta produkta lapā norādīto iepakojuma saturu. |
| LineaMatic komplekts 4511323 (B) | Cits komplekta variants; tā saturu nenosakiet, balstoties tikai uz to, ka izmantots tas pats motors. |
Piederumi un to pieslēgšana
Shēmās redzamie konkrētie piemēri ir EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 un HNA Outdoor. Tie nav iekļauti atsevišķas piedziņas komplektācijā. Hörmann SK-SET LineaMatic 437989 ir atsevišķi piedāvāts piederumu komplekts. Pieslēgumu vienmēr salīdziniet ar piegādātās ierīces marķējumu.
LineaMatic montāža

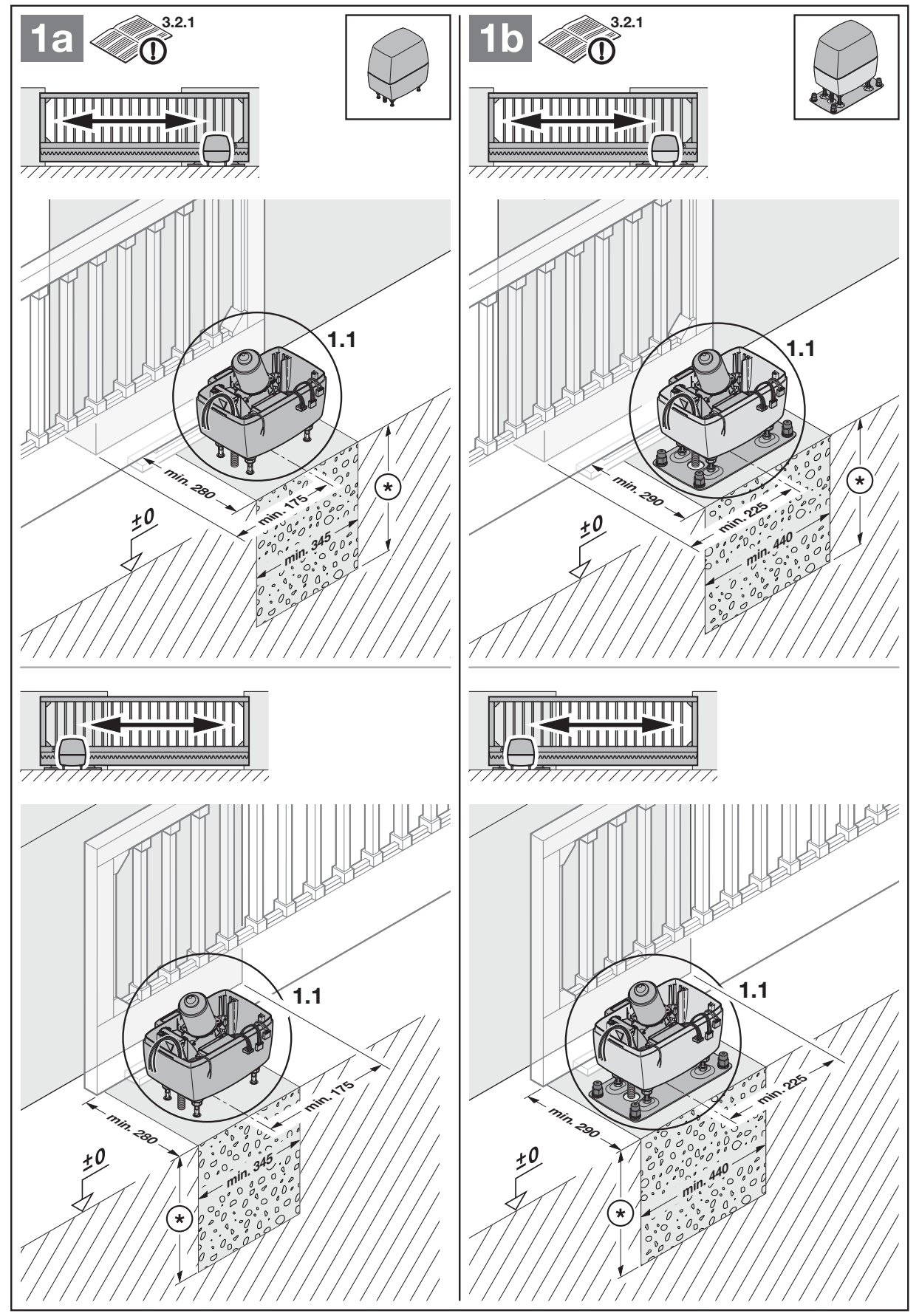

Vārtu un pamata sagatavošana
Vārtiem jābūt viegli un vienmērīgi pārvietojamiem ar roku, ar stabilu vadotni un mehānisku aizsardzību pret noskriešanu no sliedes. Slēdzenes un mehāniskie bloķētāji, kas kavē motora piedziņu, jāizņem no lietošanas. Piedziņa neaizstāj grūti kustināmu vai bojātu vārtu remontu.
Pamatu izvēlieties atbilstoši montāžai ar grīdas plāksni vai bez tās. Sistēmai bez aizvēršanās malas aizsardzības šķērsgriezumā norādīti minimālie pamata izmēri 345 × 280 mm; atsevišķie attālumi 175 mm bez plāksnes vai 200 mm ar plāksni un orientācija attiecībā pret vārtiem jāievēro saskaņā ar pilno attēlu. Ja aizvēršanās mala ir aizsargāta, nepieciešams lielāks pamats atbilstoši PDF attiecīgajam rasējumam. Pret salu aizsargāto dziļumu izvēlieties atbilstoši montāžas vietai; instrukcijā norādītie 80 cm ir piemērs Vācijai. Pirms montāžas betonam jābūt pietiekami sacietējušam; grīdas plāksnes gadījumā ražotājs pieprasa noblietētu betonu vismaz B25/C25 klasē.

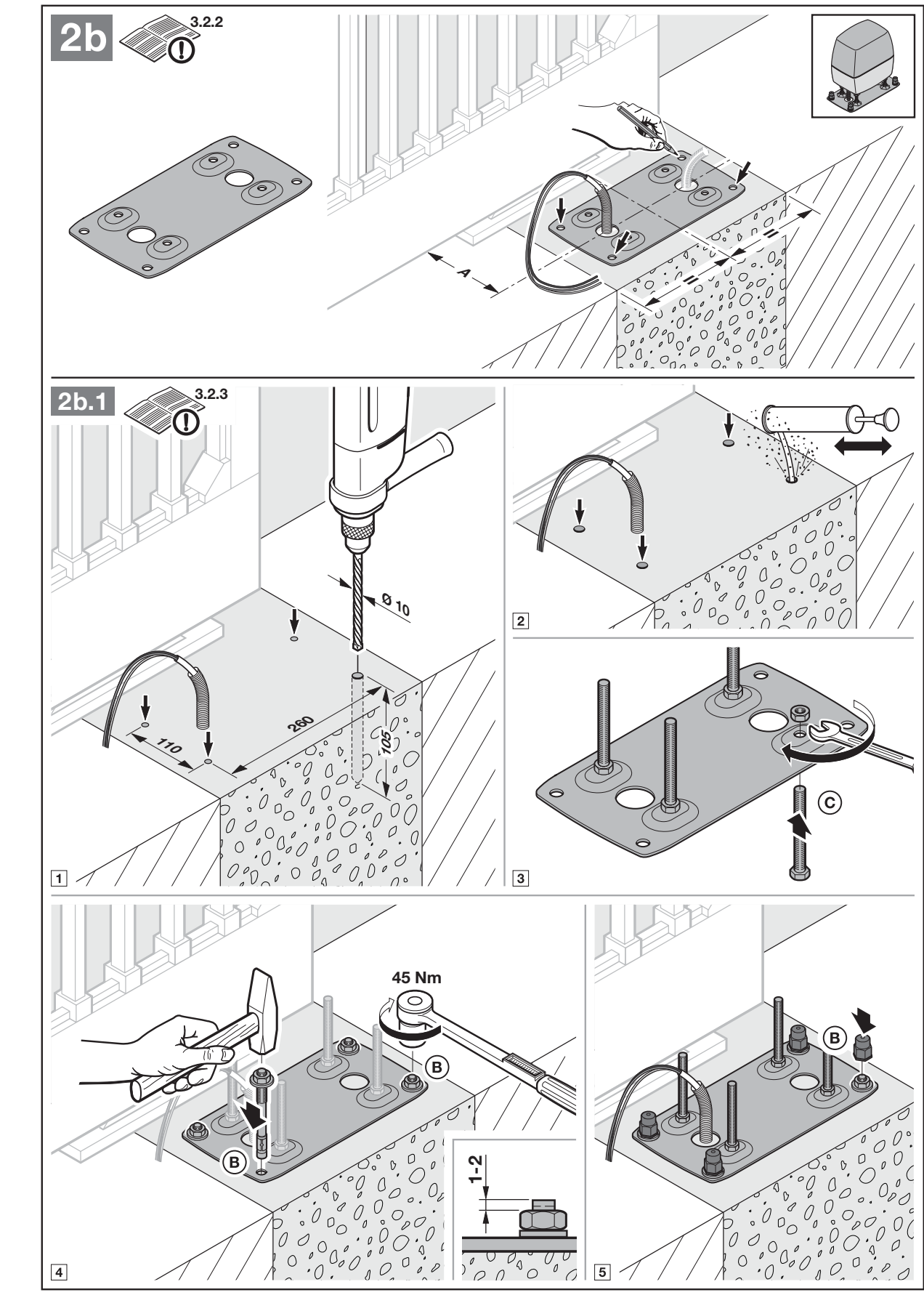

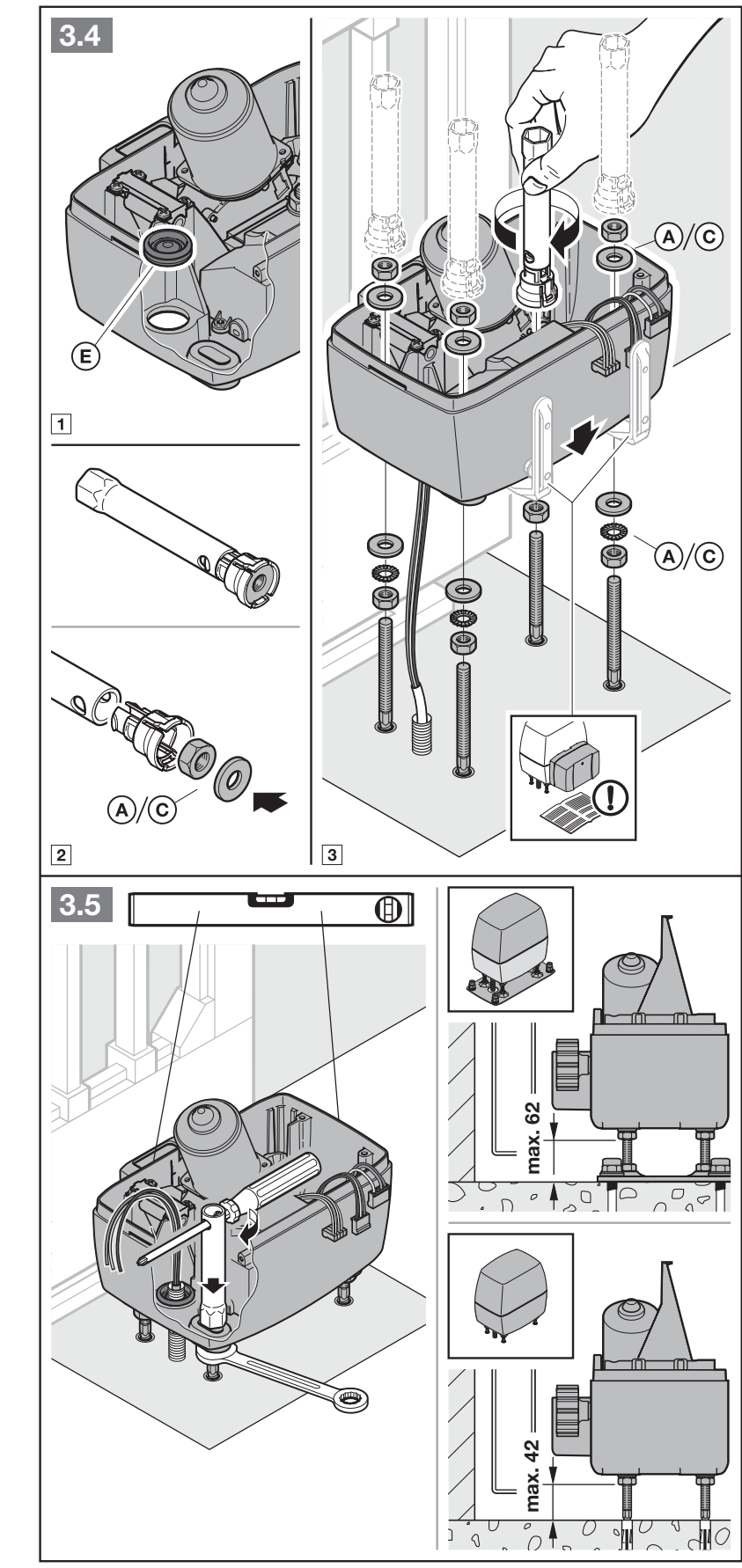

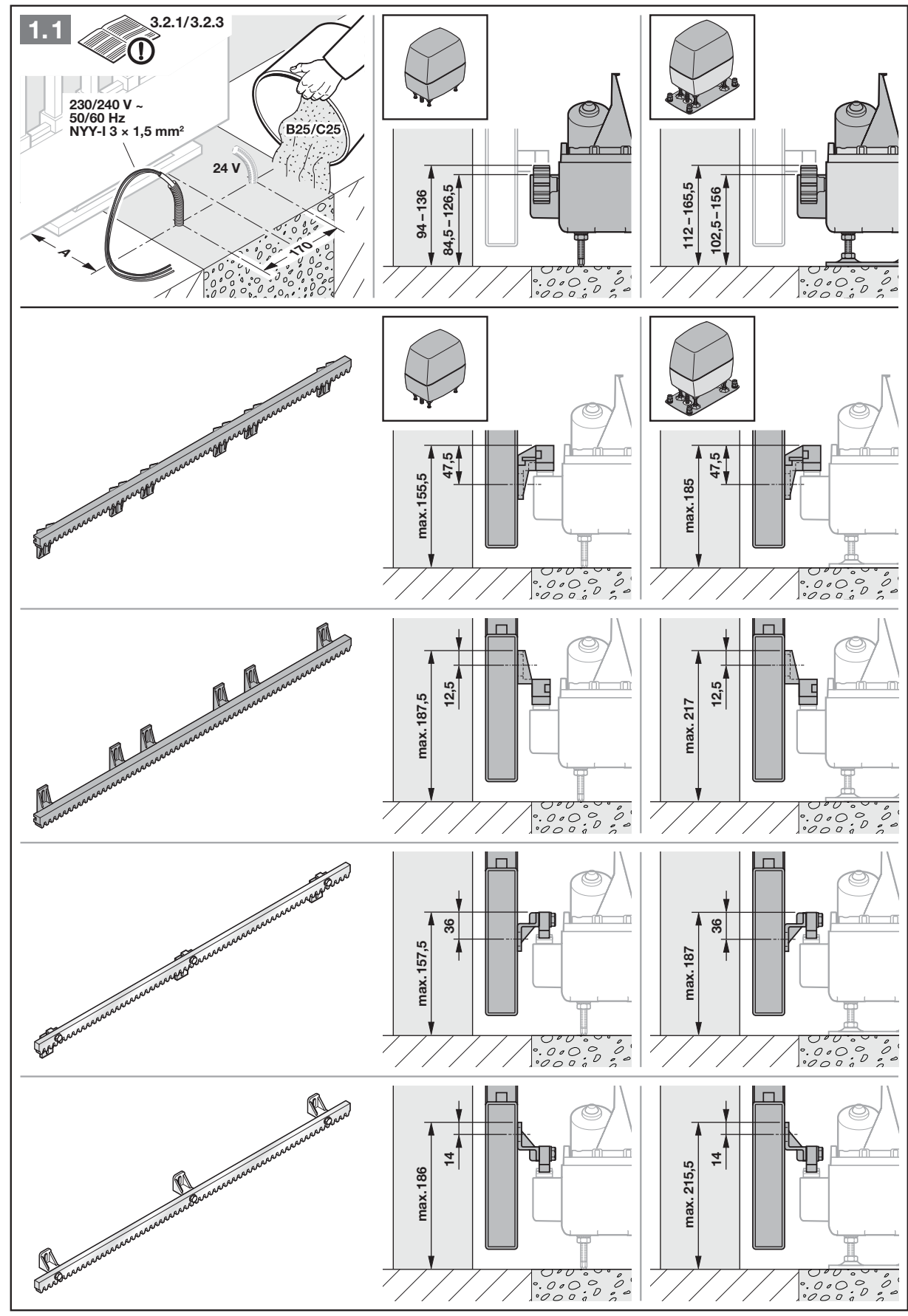

Enkurošana un montāžas augstums
Piedziņas pozīcija ir atkarīga no konkrētā zobstieņa. Izmērs A rasējumā nav savstarpēji aizvietojams dažādiem zobstieņiem.
| Zobstieņa apzīmējums | A izmērs |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |

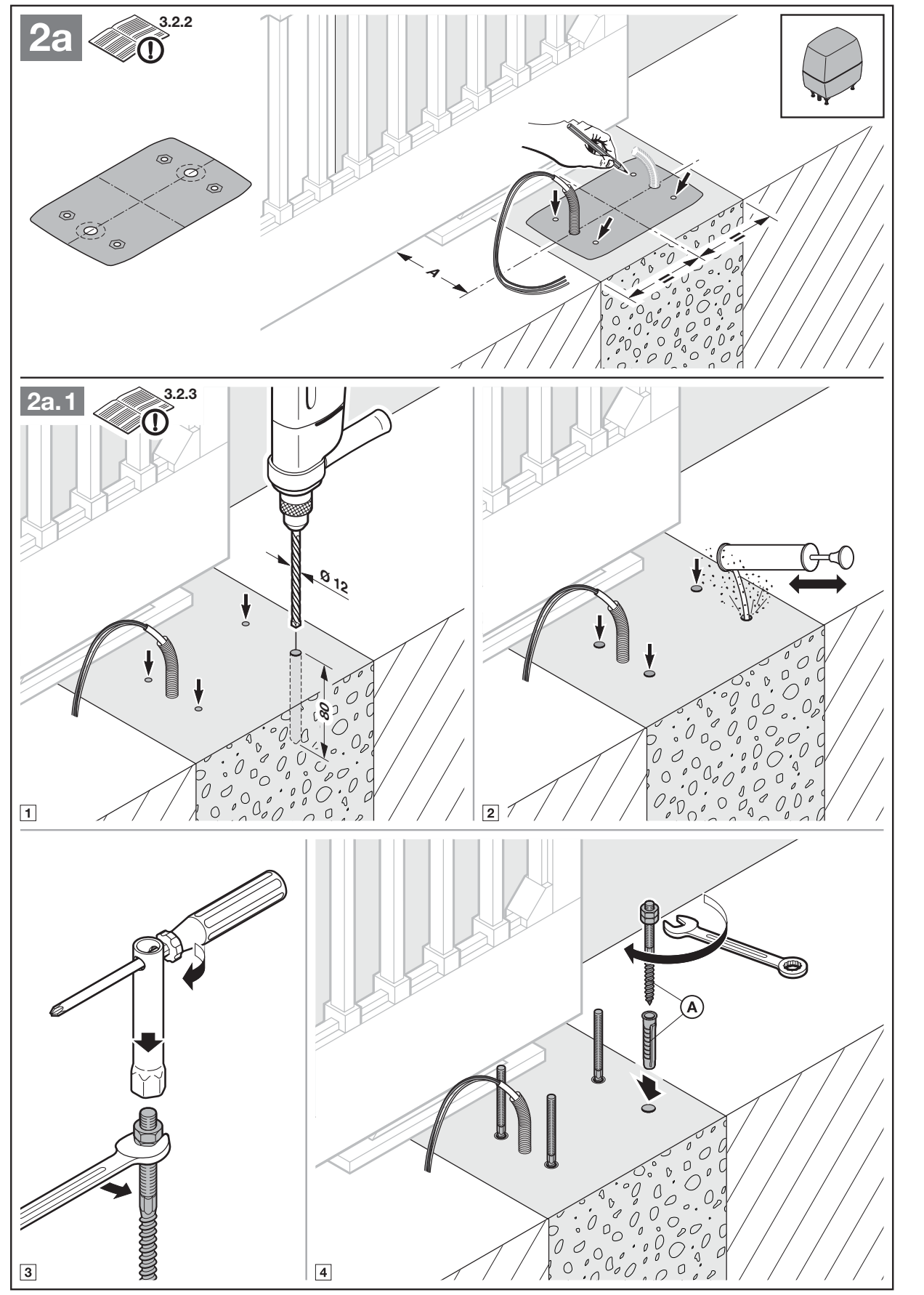

Izmantojot enkurskrūves, izmantojiet urbšanas šablonu un izurbiet caurumus Ø 12 mm, dziļums 80 mm. Lielas slodzes enkuriem un grīdas plāksnei caurumi ir Ø 10 mm, dziļums 105 mm; rasējumā norādīts pievilkšanas griezes moments 45 Nm attēlotajam enkurojumam. Sargājiet piedziņu no putekļiem un skaidām. Montētājam jāpārbauda faktiskās pamatnes nestspēja un piegādāto enkuru piemērotība.
Uzlieciet aizsargcauruļu blīves un ievadiet kabeļus korpusā no apakšas. Novietojiet piedziņu horizontāli un stingri nostipriniet. Kad vāks ir atvērts, sargājiet elektroniku no mitruma; pēc montāžas noblīvējiet korpusu, lai tajā neiekļūtu ūdens un kukaiņi.

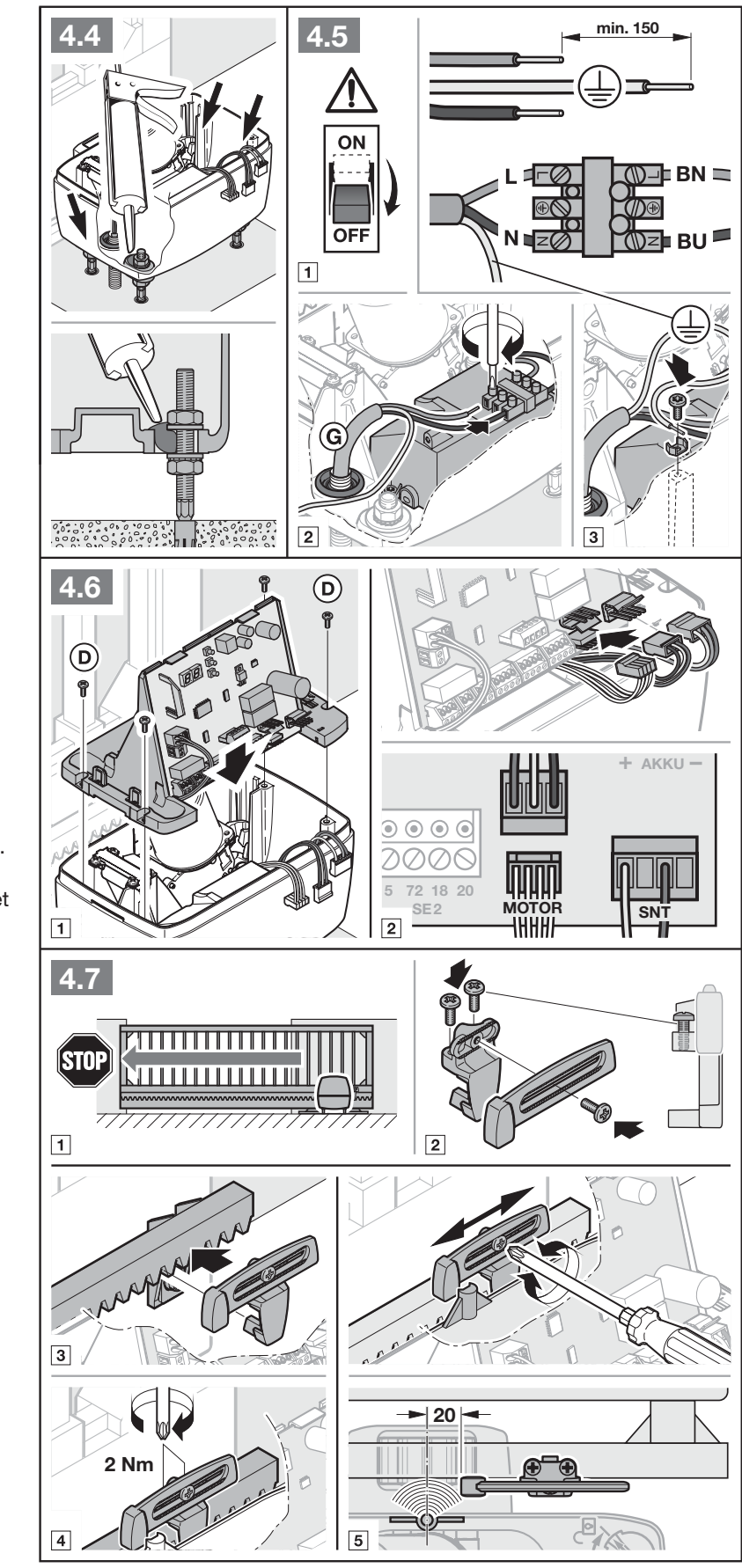

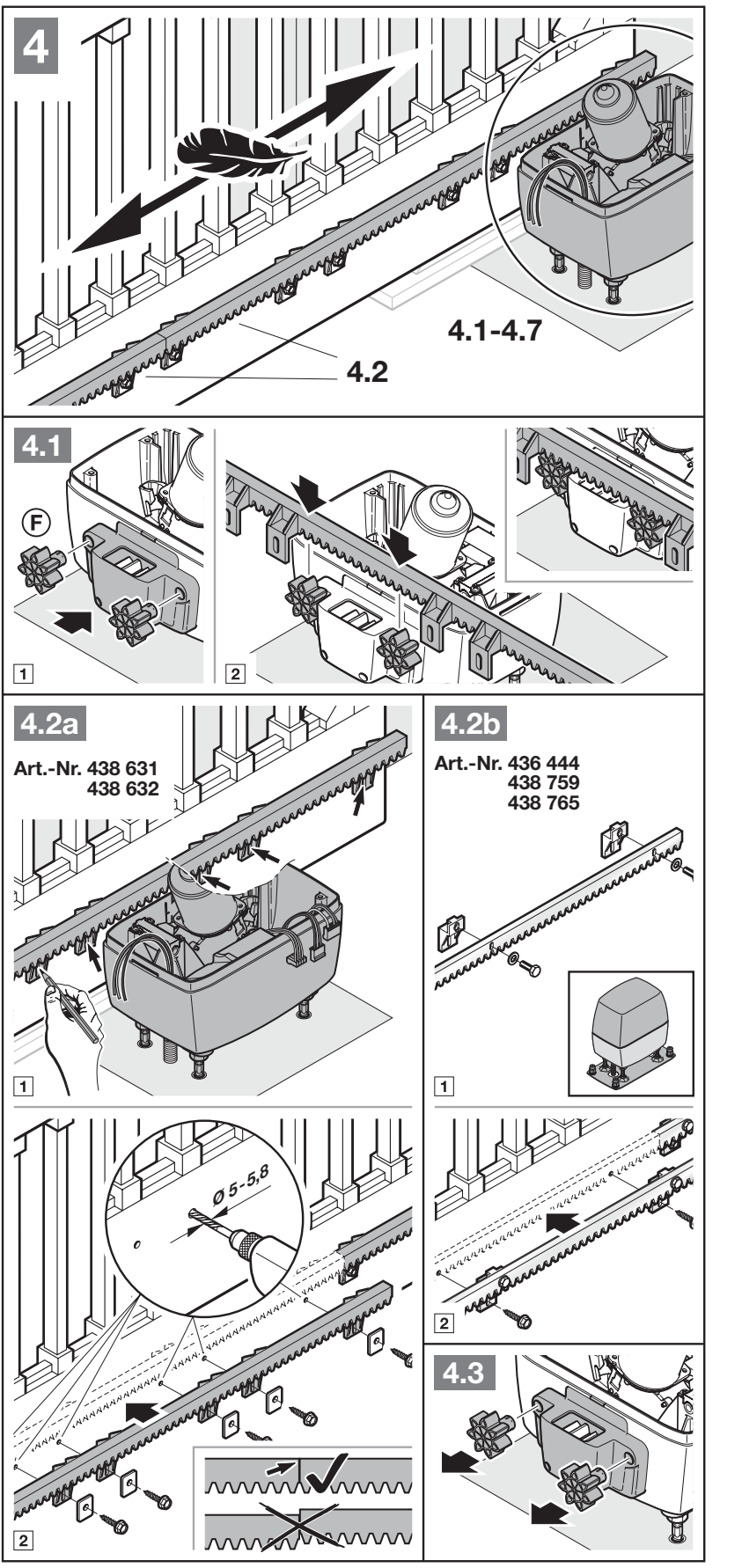

Zobstienis un gala pozīcijas magnēts
Zobstieņa montāžas laikā piedziņai jābūt atbloķētai. Atsevišķo detaļu savienojumiem jāveido vienmērīga līnija, bez nobīdes. Pēc montāžas savstarpēji noregulējiet zobstieni, zobratu un piedziņas korpusu; ievērojiet attiecīgajā attēlā norādītos izmērus, nevis vērtības, kas pārņemtas no cita zīmola. Nepareiza sazobe var izraisīt nevēlamu kustības virziena maiņu.
Aizvēršanas gala pozīciju nosaka magnēts un REED niedru kontakts. Ar roku pārvietojiet vārtus aizvērtā pozīcijā, magnētisko slīdni sākotnēji uzstādiet vidējā pozīcijā un nostipriniet to, pārbīdot aptuveni 20 mm niedru kontakta virzienā kā parādīts attēlā. Pēc tam pārbaudiet gala pozīciju un precīzi noregulējiet to apmācības laikā.
Kabeļu savienojumi un spriegumu nodalīšana
| Ķēde | Prasība |
|---|---|
| Tīkls | 230/240 V AC; pievads 3 × 1,5 mm², zemē — atbilstošs zemē ierokams kabelis saskaņā ar instrukciju. Atsevišķa aizsargcaurule. |
| Piederumi | 24 V ķēdes izvietojiet atsevišķi no tīkla vadiem. Spailes 0,5–2,5 mm² vadītājam. |
| Ārējā poga | Vada garums — ne vairāk kā 30 m. |
| HALT un attēlos redzamās drošības ķēdes | Vada garums — ne vairāk kā 10 m atbilstoši konkrētajai shēmai. |
| Pazemes kabeļu pagarināšana | Atbilstoša atzarojuma kārba ar IP65 aizsardzību; savienojumu nedrīkst atstāt neaizsargātu zemē. |

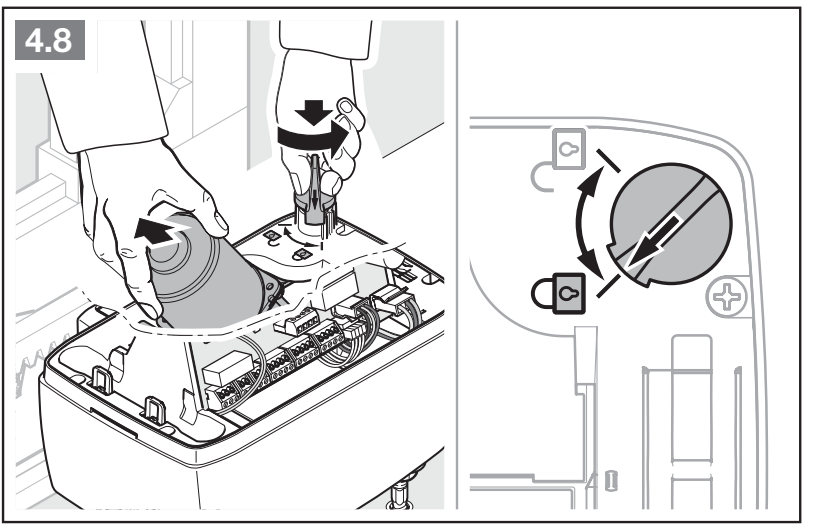

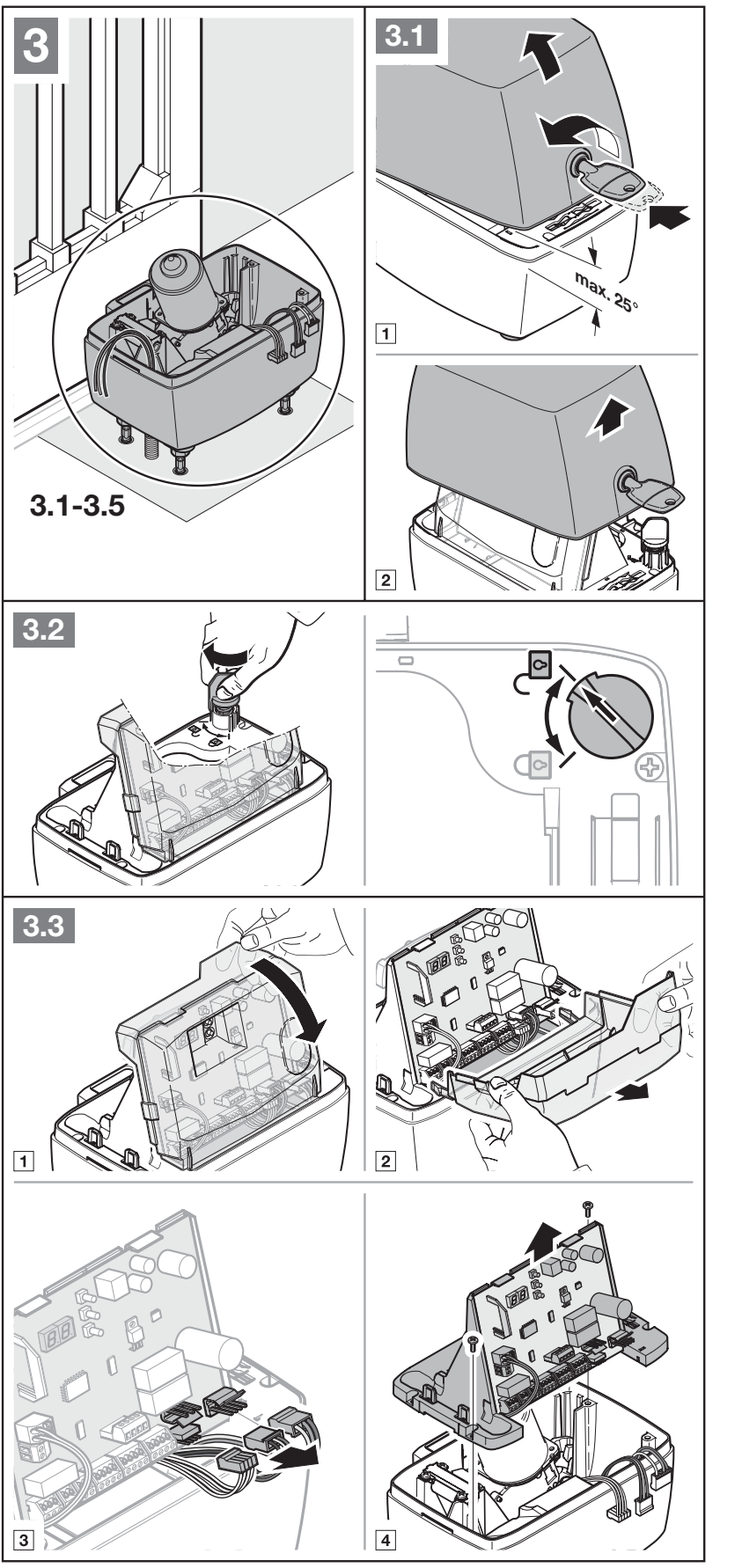

Manuāla atbloķēšana un nofiksēšana
- Atvienojiet tīkla barošanu un, ja tāds ir, HNA Outdoor. Nodrošiniet vārtus pret nekontrolētu kustību.
- Atveriet vāku un pagrieziet atbloķēšanas mehānismu atbloķētā pozīcijā, kā parādīts attēlā. Motors ar zobratu nolaidīsies korpusā; ja nepieciešams, uzmanīgi piespiediet tos.
- Pārvietojiet vārtus manuāli un kontrolēti. Neturiet rokas zobrata un zobstieņa sazobē.
- Lai nofiksētu, pagrieziet mehānismu bloķētā pozīcijā un vienlaikus nedaudz paceliet motoru. Vārti atkal jāsavieno ar piedziņu pirms gala slēdža.
- Uzlieciet vāku. Pēc barošanas atjaunošanas var sākties atsauces kustība aizvēršanas virzienā; nodrošiniet brīvu zonu un uzraudzību.

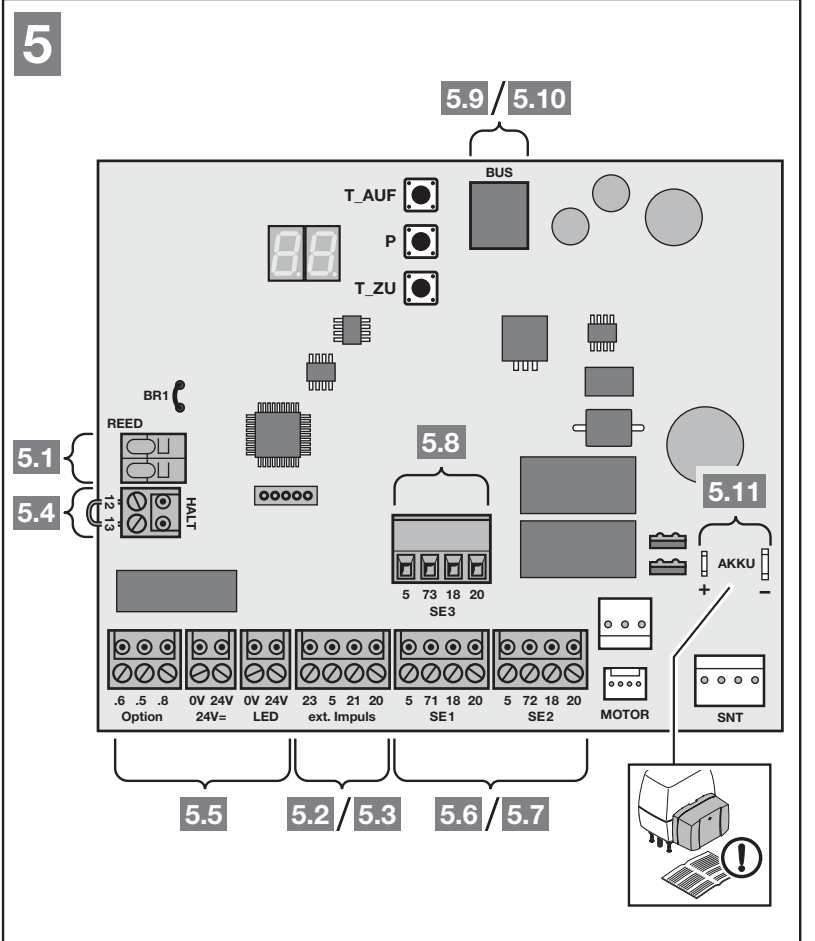

Vadības plates orientācija
Attēls orientēts tā, ka pogas T_AUF, P, T_ZU ir augšā un garā spaiļu rinda — apakšā. BUS atrodas augšā pie pogām, REED un HALT kreisajā pusē, SE3 uz paaugstinātās daļas virs apakšējiem SE1/SE2. Labajā pusē ir MOTOR, SNT un AKKU pieslēgums. Pēc savienotāju apzīmējumiem atšķiriet signāla, motora un barošanas ķēdes.
Barošana, polaritāte un vadības spailes
| Spaile / savienotājs | Nozīme un ierobežojums |
|---|---|
| Tīkla daļa L / N un korpusa PE | Tīkls 230/240 V AC, 50/60 Hz; L — fāze, N — neitrālvads, PE — aizsargvadītājs. Maiņstrāvai nav plusa un mīnusa. Pievads tiek pieslēgts tīkla daļai, nevis signāla spailēm. |
| 5 / 20 | 5 = pluss (+24 V DC), 20 = 0 V (−). Piederumu kopējais strāvas patēriņš — ne vairāk kā 250 mA; ieskaitiet visas pievienotās ierīces. |
| 24 V=: 24 V / 0 V | Atsevišķi marķēta līdzstrāvas izeja: 24 V = +, 0 V = −. Izmantošanai, piemēram, 24 V apgaismojumam saskaņā ar shēmu; tā nav 230 V izeja. |
| 21 / 20 | NO bezpotenciāla impulss vai kontakts, kas pārslēdzas uz 0 V. Pogas var pieslēgt paralēli; pašam kontaktam nav +/− polaritātes. |
| 23 / 20 | NO bezpotenciāla daļējas atvēršanas komanda; 23 ir signāls, 20 — kopējais 0 V, nevis barošanas spaiļu pāris. |

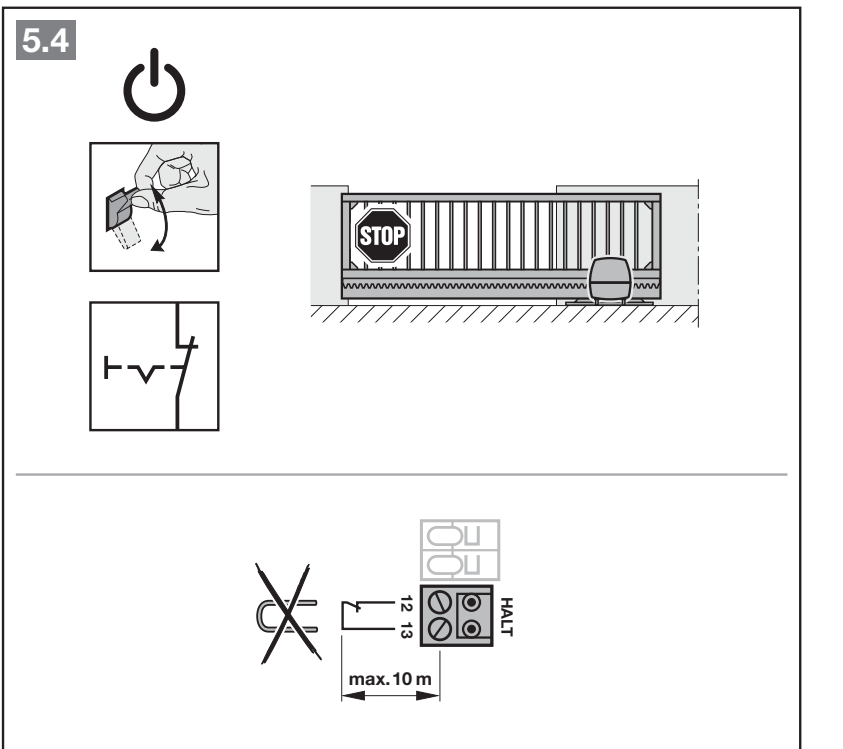

| HALT 12 / 13 | NC bezpotenciāla STOP; 13 = 0 V, 12 — ieeja. Uzstādot STOP, noņemiet sākotnējo 12–13 tiltiņu un pieslēdziet NC kontaktu. |
| REED | Niedru gala sensors atbilstoši sākotnējam aprīkojumam; nepieslēdziet ārēju spriegumu. |
| BUS | Sistēmas piederumi ar atbilstošu savienotāju. Tā nav universāla +/− izeja jebkuras ierīces pieslēgšanai. |
| MOTOR / SNT / AKKU | Motors, tīkla daļa un paredzētais avārijas akumulators. Izmantojiet oriģinālos savienotājus un ievērojiet norādīto polaritāti; pirms darba atvienojiet arī akumulatoru. |
Ārējs spriegums uz vadības ieejām var sabojāt elektroniku. Nepieslēdziet 230 V pie 21/23/HALT vai SE spailēm. HALT nav uzraudzīta PLc līmeņa drošības ieeja; nejauciet to ar SE aizsargierīci.

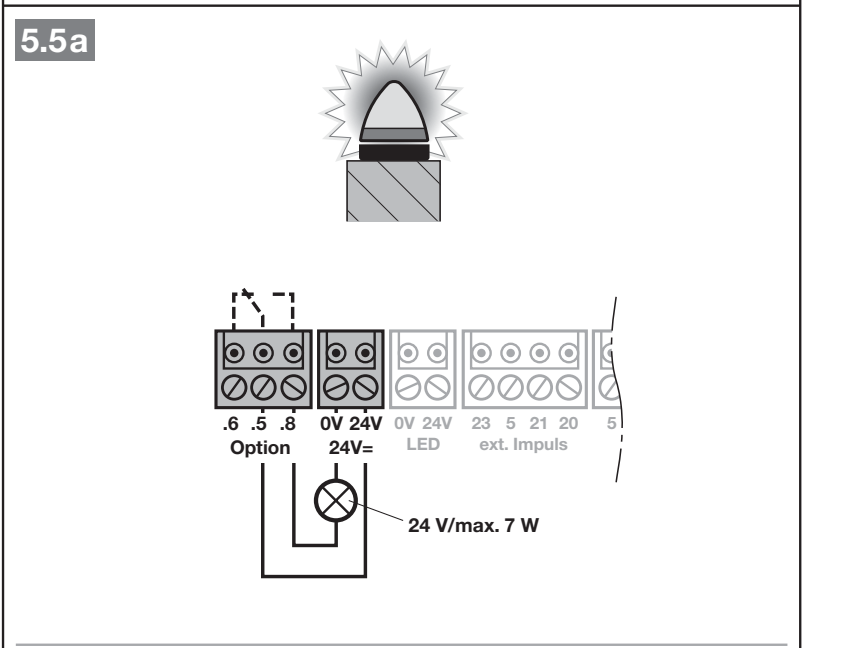

SLK bākuguns un Option relejs
Relejs Option ir bezpotenciāla kontakti .5 kopējais, .8 NO, .6 NC. 24 V apgaismojumam shēmā izmanto 24 V (+) → .5, .8 → apgaismojums, apgaismojuma atpakaļvads → 0 V (−). Ja apgaismojumam ir svarīga polaritāte, tā pozitīvo ieeju pieslēdz pie komutētās barošanas no .8, bet negatīvo — pie 0 V. Ražotājs šim 24 V apgaismojumam norāda maks. 7 W; ievērojiet arī piederumu kopējā patēriņa ierobežojumu — 7 W norāde to nepalielina. Iekšējā releja funkciju iestata 31. izvēlne.
230 V apgaismojumam ir atsevišķa ārējā tīkla barošana; ražotāja shēmā norādīts, ka maksimālā jauda ir 500 W. Tīkla vadiem jānodrošina papildu izolācija līdz pat pieslēgumam. Šādu pieslēgumu drīkst veikt tikai elektriķis, ievērojot visu PDF; 230 V nedrīkst nonākt zemsprieguma ķēdēs.
Fotoelementi un drošības ieejas SE1/SE2/SE3
| Ieeja | Spailes un sākotnējā reakcija |
|---|---|

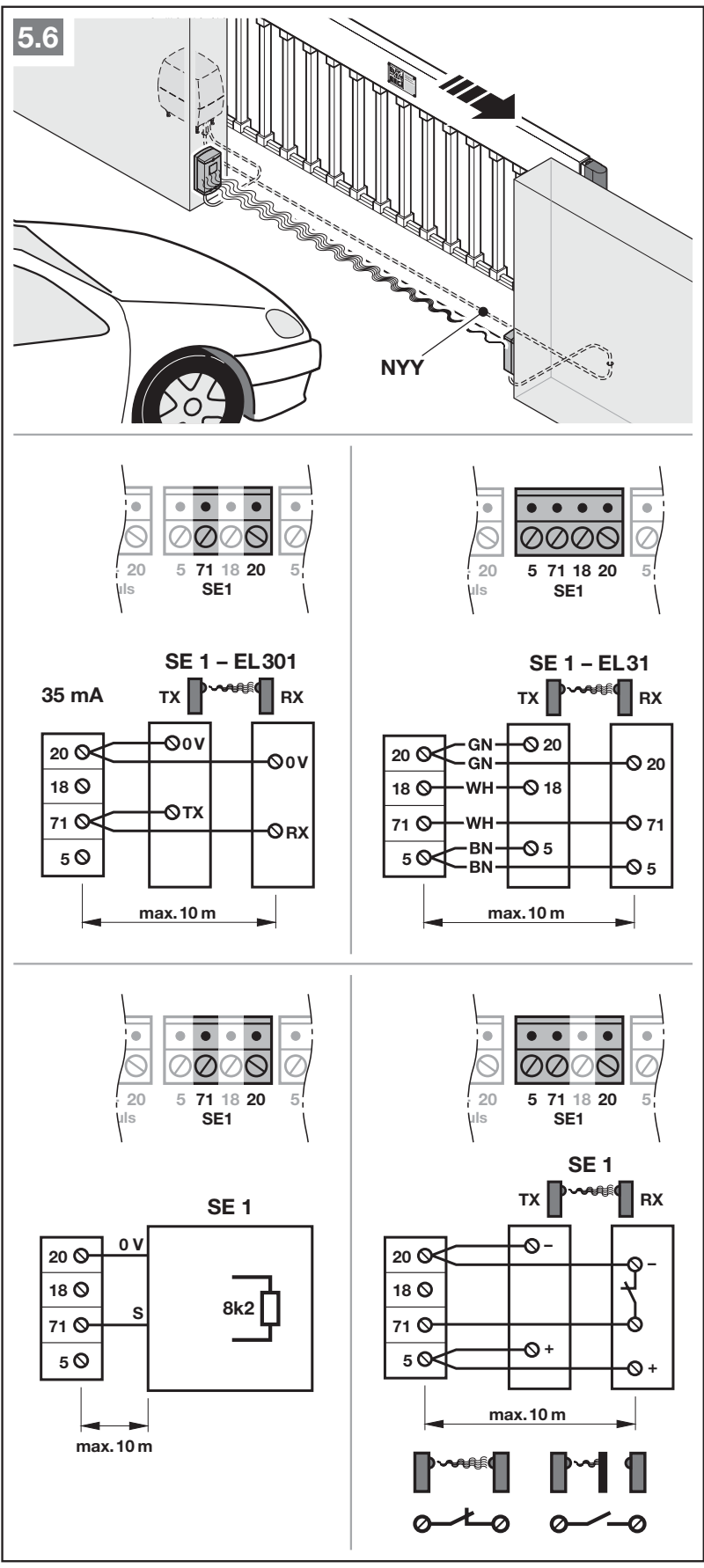

| SE1 | 5 = +24 V DC; 20 = 0 V (−); 18 = tests, 71 = signāls. Aktivizējas aizvēršanas laikā un uz īsu brīdi maina kustības virzienu. |
| SE2 | 5 = +24 V DC; 20 = 0 V (−); 18 = tests, 72 = signāls. Aktivizējas atvēršanas laikā un uz īsu brīdi maina kustības virzienu. |

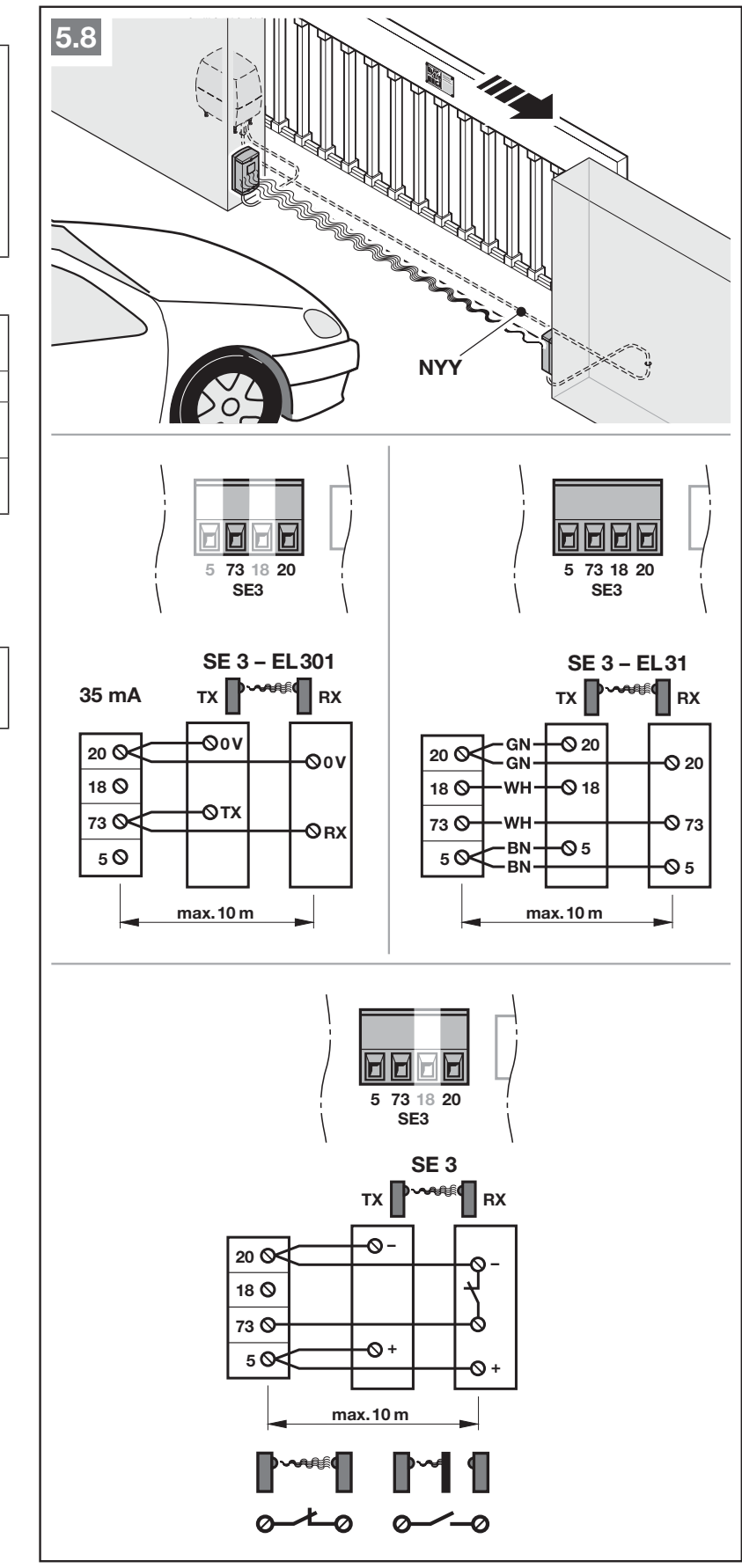

| SE3 | 5 = +24 V DC; 20 = 0 V (−); 18 = tests, 73 = signāls. Darbojas aizvēršanās laikā, īslaicīgi reversē kustību. |
SE1 un SE2 atbalsta dinamiskās divvadu fotobarjeras, testētas vai netestētas trīsvadu fotobarjeras, 8k2 pretestības drošības malu un paredzēto malas aizsardzību. SE3 šeit ir norādītas fotobarjeras; nepārņemiet SE1/SE2 pretestības malas pieslēgumu uz SE3. Divām fotobarjerām vienā ķēdē nepieciešams LSE2 paplašinātājs. Saskaņā ar instrukciju netestētas aizsargierīces drīkst izmantot tikai īpašuma aizsardzībai.

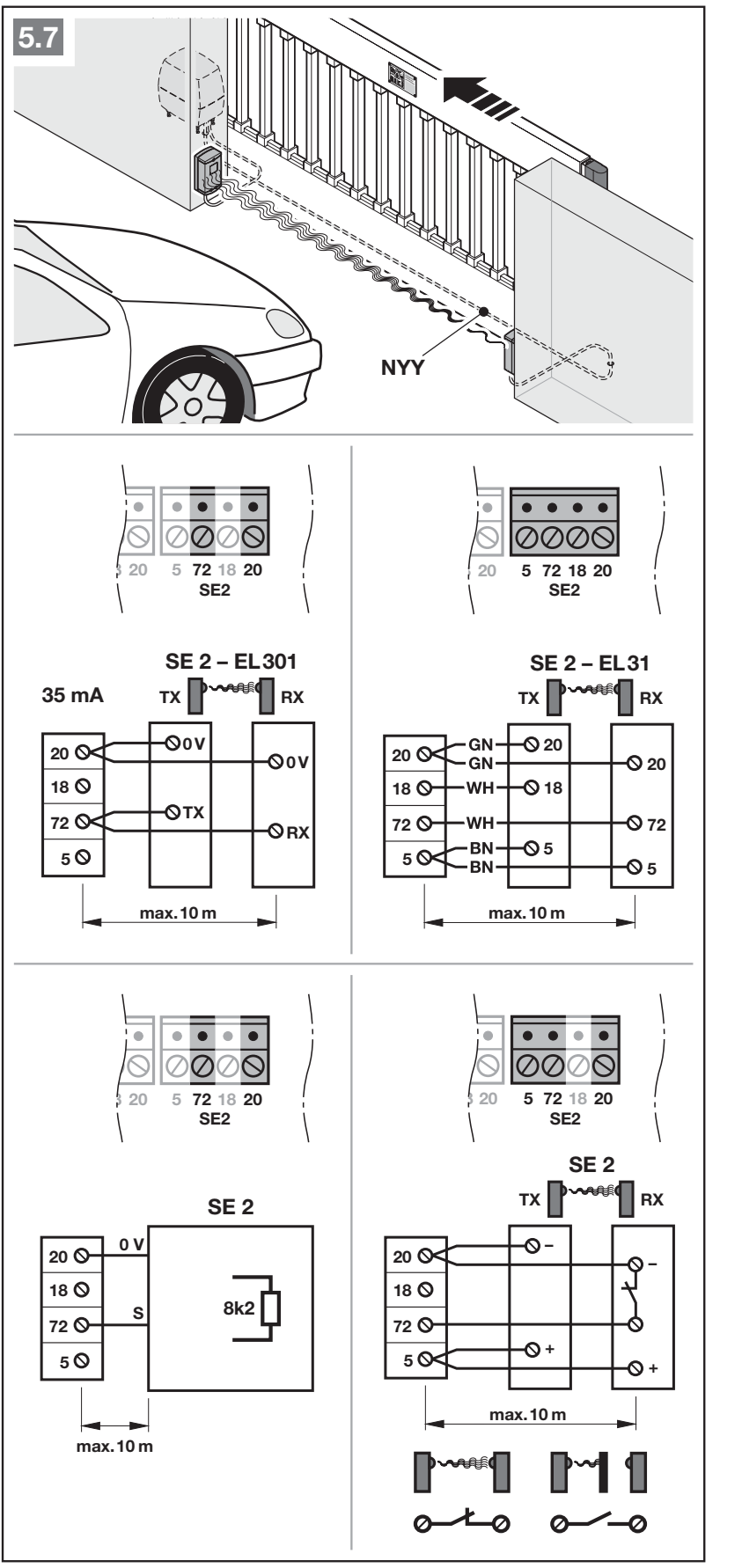

EL301 – precīzs pieslēgums atbilstoši oriģinālajai shēmai
EL301 ir dinamiska divvadu sistēma ar strāvas patēriņu 35 mA kā parādīts attēlā. SE1 pievienojiet TX 0 V un RX 0 V → 20, marķēto spaili TX → 71 un marķēto spaili RX → 71. SE2 gadījumā 71 aizstājiet ar spaili 72, bet SE3 gadījumā – ar spaili 73. Šajā konkrētajā EL301 shēmā spaile 5 un testa spaile 18 netiek izmantotas. Apzīmējumi TX/RX ir sistēmas spailes; nepievienojiet tām savu +24 V barošanu un nenosakiet polaritāti pēc citām fotobarjerām.
EL31 shēmā norādīts uztvērējs RX: 20 → 20 (0 V), 18 → 18 (tests), 71/72/73 → 71 (signāls atbilstoši izvēlētajam SE), 5 → 5 (+24 V). Raidītājam TX ir 20 → 20 (0 V), 5 → 5 (+24 V). Oriģinālā krāsu apzīmējumi ir GN/WH/BN; tomēr noteicošie ir faktisko spaiļu marķējumi un piegādātās fotobarjeras instrukcija. Ja izmantojat citu kontaktu ar atsevišķu barošanu, ievērojiet tā shēmu; bezsprieguma NC kontaktu nedrīkst sajaukt ar +/− barošanas pieslēgumu.
Pirms mācīšanas pievienojiet visas drošības ierīces. Pēc drošības sistēmas papildināšanas vai izmaiņām veiciet jaunu apmācību 10. izvēlne un darbības pārbaudes. Darbības virzienu, reversēšanu, ātrumu un spēku paplašinātajās izvēlnēs drīkst mainīt tikai speciālists.

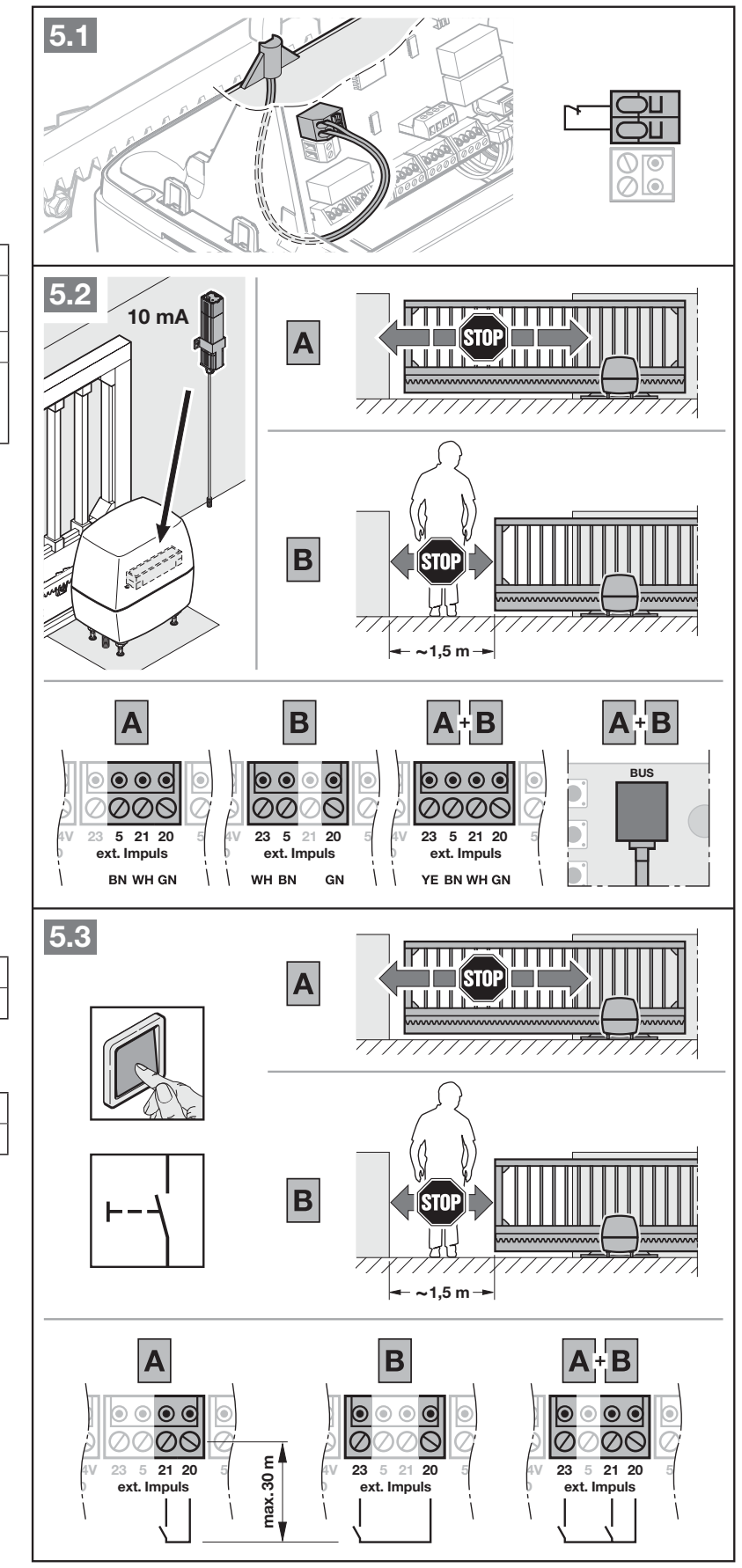

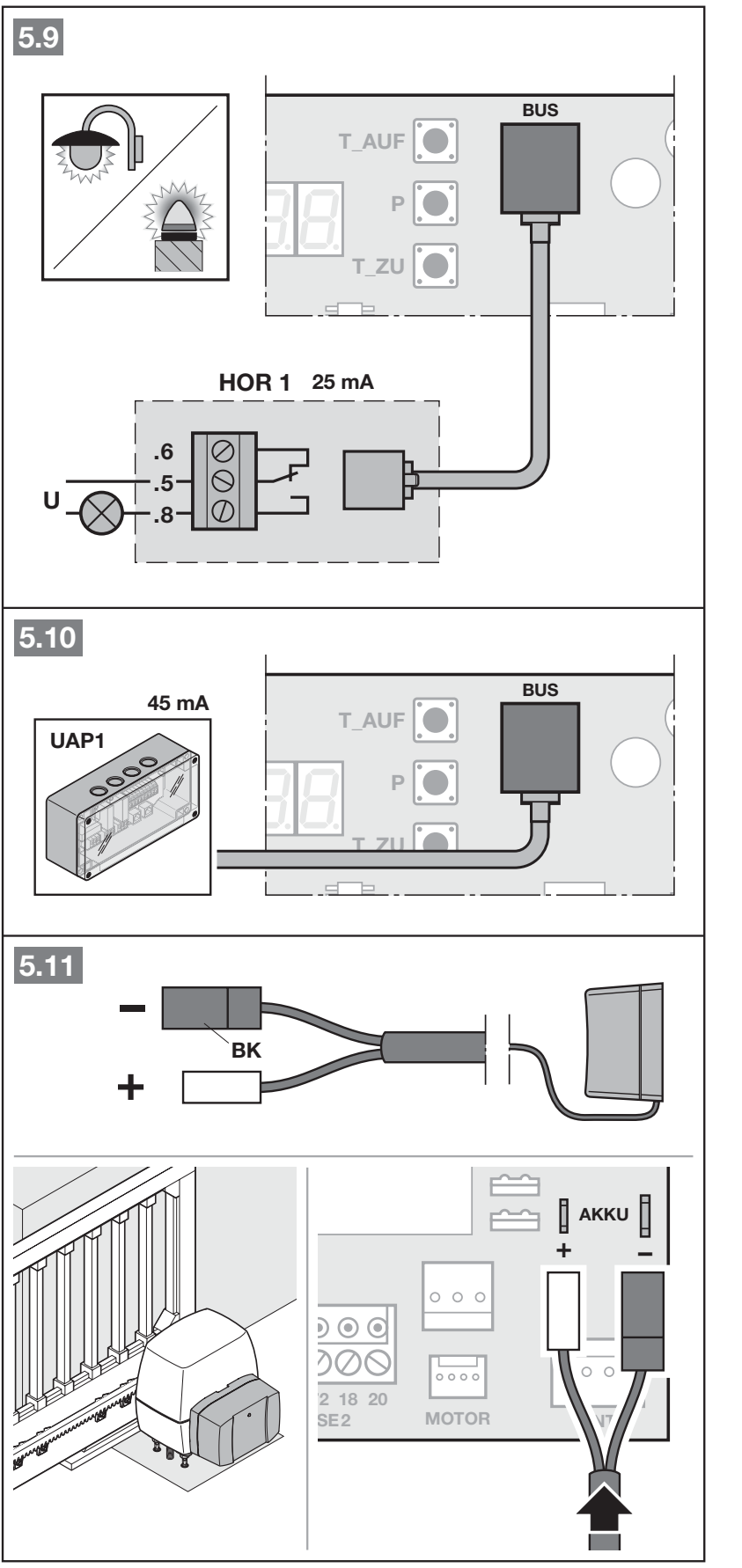

Papildu moduļi un ārējais uztvērējs
| Ierīce | Pieslēgums / funkcija |
|---|---|
| Ārējais vadu uztvērējs | GN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impulss); YE → 23 (daļēja atvēršana). HEI3 BiSecur ir atbilstošs savienotājs, ESEI BiSecur pieslēdz BUS kopnei. |
| HOR1 / UAP1 / UAP1-300 | Atbilstošie BUS savienotāji, kā parādīts attēlā; HOR1 strāvas patēriņš ir 25 mA, UAP1 – 45 mA. Ārējā releja funkcijas 30. izvēlnē. |
| HNA Outdoor | Paredzēts AKKU pieslēgums, automātiska pārslēgšanās elektrotīkla pārtraukuma gadījumā. Pirms apkopes atvienojiet savienotāju; ņemiet vērā, ka elektrotīkla atvienošana nenozīmē visa piedziņas mehānisma atvienošanu. |

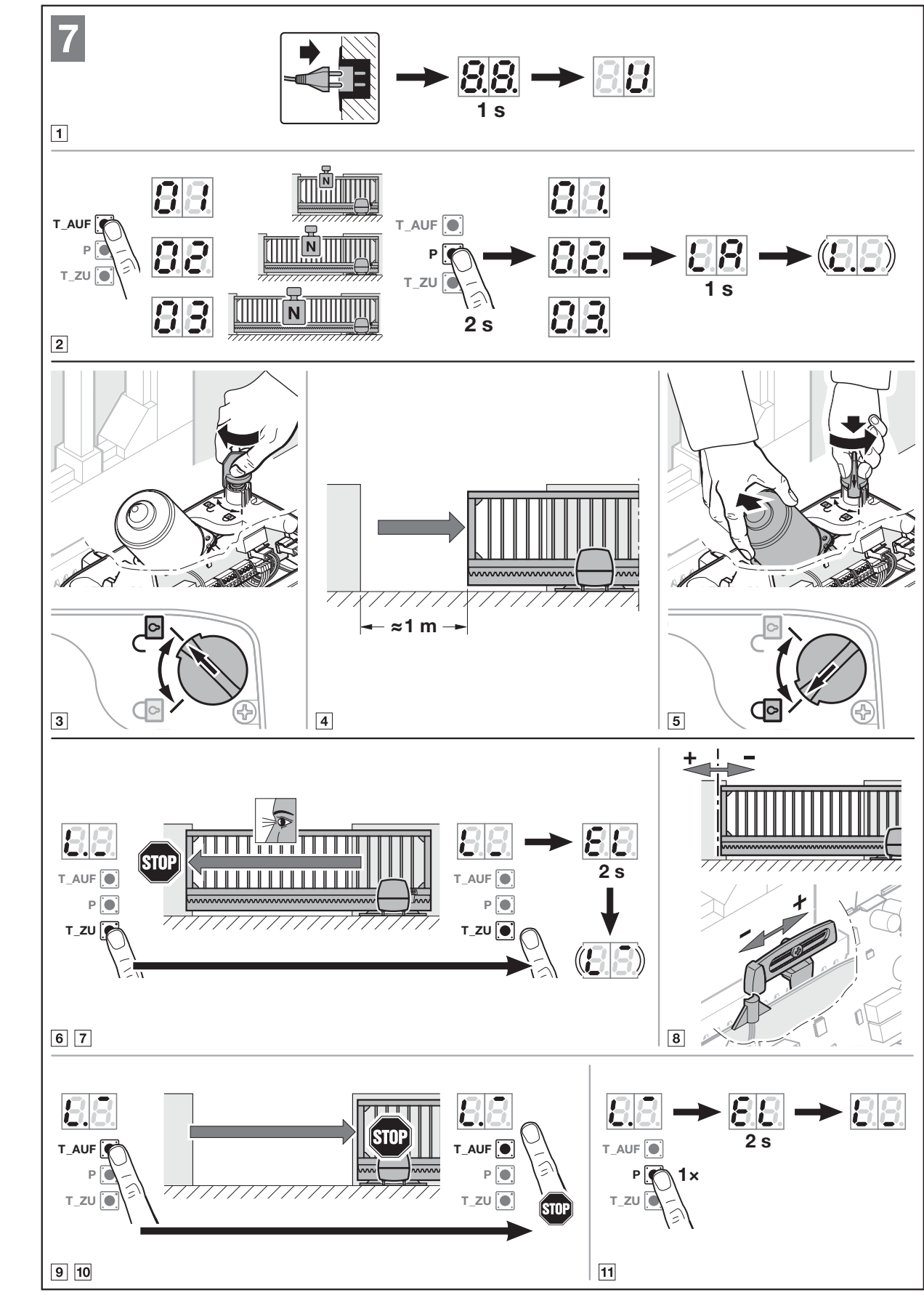

Pirmā palaišana un 01. tipa izvēle
Drošības ierīcēm jābūt pievienotām, optiskajiem ceļiem brīviem, vārtiem mehāniski darba kārtībā un zonai norobežotai no personām. Mācīšanas laikā tiek saglabātas gala pozīcijas, spēki un pievienotās aizsargierīces. Virziens tiek noteikts mācīšanas laikā; pēc sekmīgas iestatīšanas to var mainīt tikai ar rūpnīcas atiestatīšanu un jaunu mācīšanu.
- Ieslēdziet barošanu. Displejā vispirms redzams 8.8., pēc tam U. Tips piegādes brīdī ir iepriekš iestatīts; pēc rūpnīcas atiestatīšanas ar pogu T_AUF izvēlieties 01 pamata LineaMatic modelim. 02/P vai 03/H tipa izvēle nepalielina šīs piedziņas celtspēju.
- Turiet nospiestu P. Pēc tipa un LA parādīšanas iekārta pāriet gala pozīciju mācīšanas režīmā.
- Atbloķējiet piedziņu, atveriet vārtus aptuveni par 1 m un no jauna nobloķējiet piedziņu. Turiet nospiestu T_ZU; vārtiem jāpārvietojas aizvēršanās virzienā. Ja vārti kustas pretējā virzienā, īsi atlaidiet un atkal turiet nospiestu T_ZU saskaņā ar ražotāja norādījumiem.
- Kad vārti apstājas pie magnētiskā gala slēdža, atlaidiet nospiesto pogu. Ja aizvērtā pozīcija nav pareiza, noregulējiet magnētisko slīdni un atkārtojiet pārbaudi.
- Turiet nospiestu T_AUF līdz vajadzīgajai atvērtajai pozīcijai, atlaidiet pogu, precīzi noregulējiet ar T_AUF/T_ZU un saglabājiet iestatījumu, nospiežot P.

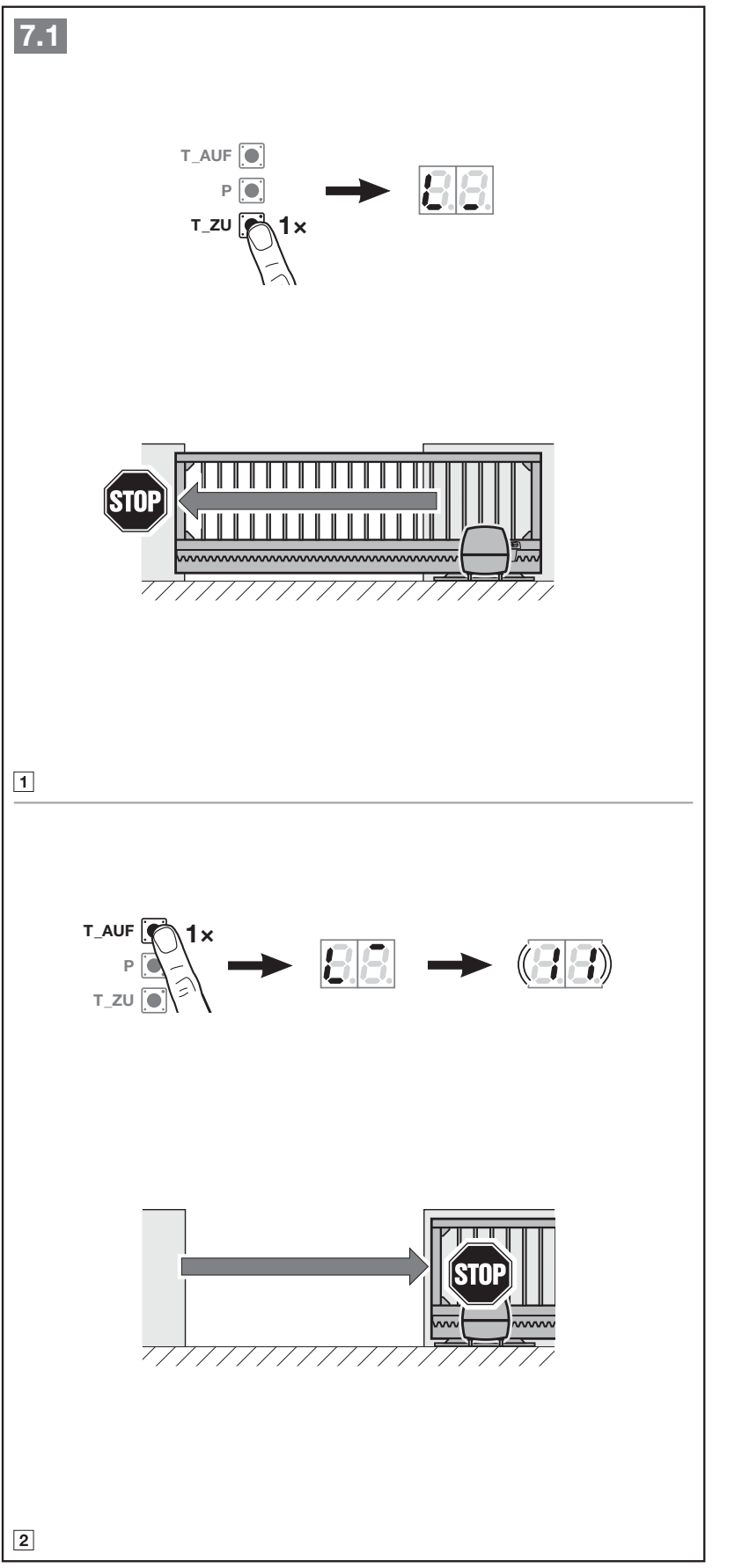

- Lai apgūtu spēkus, īsi nospiediet T_ZU un ļaujiet vārtiem aizvērties; pēc tam nospiediet T_AUF un ļaujiet tiem pilnībā atvērties. Pēc pabeigšanas mirgo 11, lai norādītu uz radio vadības ierīču apmācību. Spēku apmācības laikā nedrīkst aktivizēt drošības ierīci.
- Ierakstiet vajadzīgās tālvadības pultis vai pabeidziet radio vadības apmācību. Pārbaudiet visu vārtu aizsargierīces un spēkus, uzstādiet pārsegus un izskaidrojiet lietotājam manuālās atbloķēšanas kārtību.

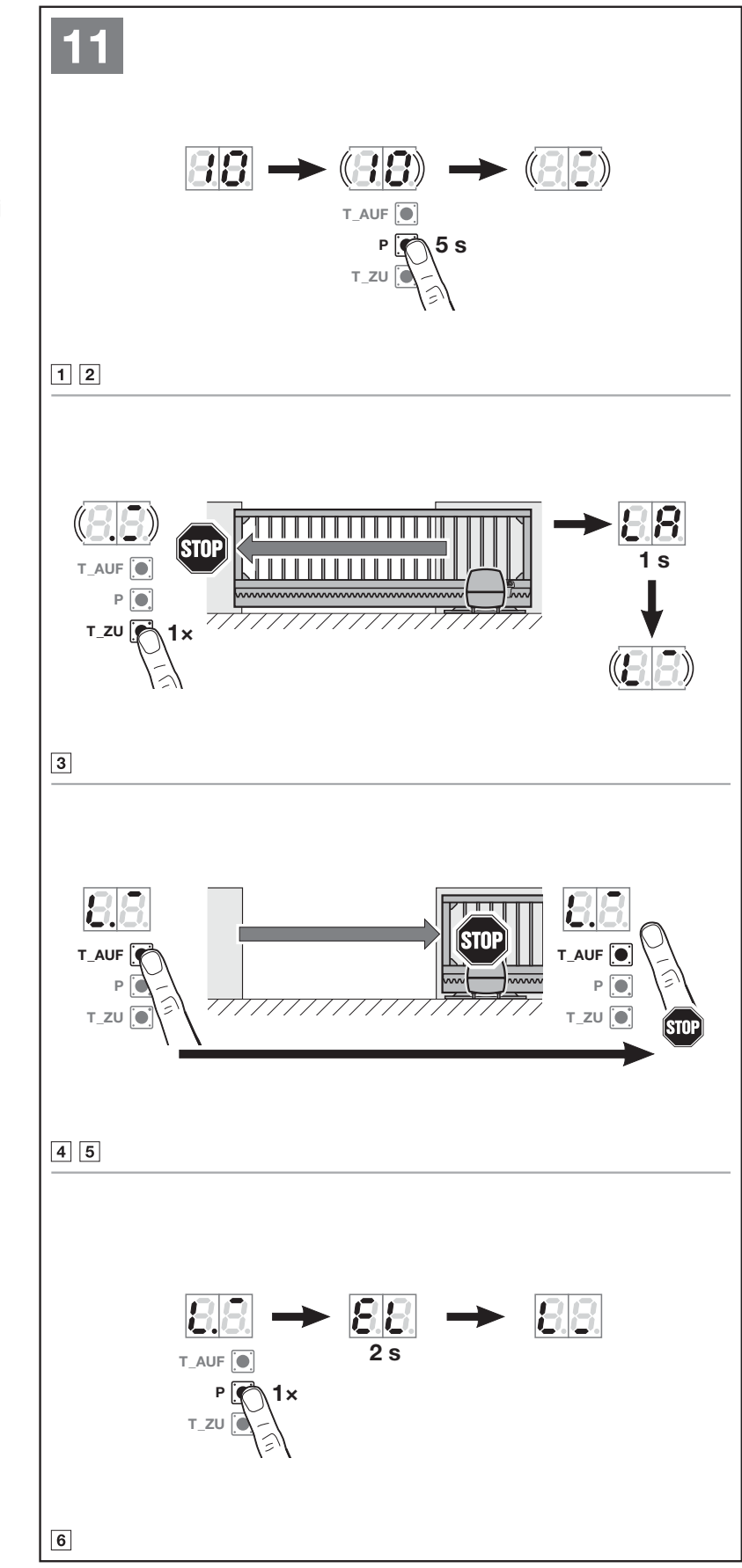

Atkārtota apmācība pēc vārtu vai drošības sistēmas izmaiņām
10. izvēlne dzēš iepriekš apgūto kustības ceļu un spēku vērtības. Pēc aktivizēšanas to nevar priekšlaikus pārtraukt; apmācība jāpabeidz. Izmanto pēc gala pozīciju, mehānikas vai drošības sistēmas izmaiņām, apkopes vai fotobarjeru vai drošības malas pievienošanas. Parasti nav laika ierobežojuma.
- Atveriet vārtus aptuveni par 1 m, izvēlieties 10. izvēlni un 5 sekundes turiet nospiestu P.
- Nospiediet T_ZU un ļaujiet vārtiem aizbraukt līdz aizvēršanās gala slēdzim.
- Turiet nospiestu T_AUF līdz vajadzīgajai atvērtajai pozīcijai, vajadzības gadījumā noregulējiet un apstipriniet ar P.
- Lai spēki tiktu apgūti no jauna, izmantojiet T_ZU pilnīgai aizvēršanai un T_AUF pilnīgai atvēršanai.
- Pēc pabeigšanas pārbaudiet visas aizsargierīces un darbības iestatījumus.

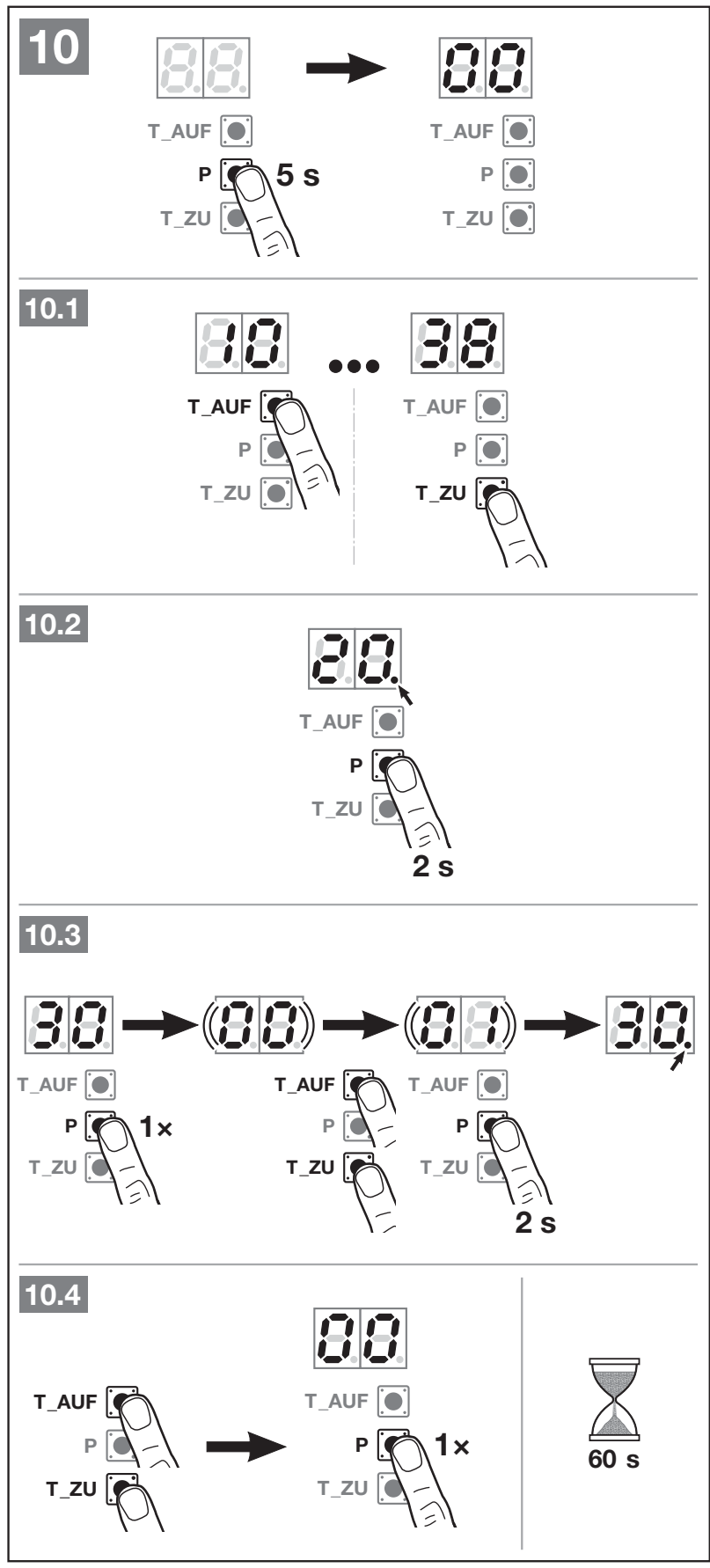

Programmēšana displejā
Lai ieietu, turiet nospiestu P aptuveni 5 sekundes, līdz tiek parādīts 00. T_AUF/T_ZU ļauj izvēlēties izvēlni vai parametru. Atsevišķai funkcijai turiet nospiestu P 2 sekundes; izvēlnē ar parametriem vispirms īsi nospiediet P, izvēlieties parametru un turiet P nospiestu 2 sekundes, lai saglabātu. Punkts pie cipara norāda aktīvo izvēli. Izvēlne 00 un īsa P nospiešana pabeidz programmēšanu; parastais laika ierobežojums ir 60 sekundes, bet radio vadības apmācībai – 25 sekundes. Neuzskatiet jaunu parametru par saglabātu, kamēr tas nav apstiprināts.
Treknrakstā norādītas tikai ražotāja īpaši atzīmētās pamata LineaMatic noklusējuma vērtības. Norādītas dokumentētās publiskās izvēlnes; spēka, ātruma un reversēšanas robežvērtību servisa iestatījumus drīkst veikt tikai speciālists.
Izvēlnes 30 un 31 – releju parametri
| Parametrs | Nozīme |
|---|---|
| 00 | Apgaismojuma funkcija: ārējā 30. izvēlnei, iekšējā 31. izvēlnei. Izvēlne 30/00 ieslēdz 26; izvēlne 31/00 ieslēdz 22. |
| 01 / 02 / 03 | Norāde par atvērtu / aizvērtu / daļēji atvērtu pozīciju. |
| 04 | Impulsa signāls, saņemot atvēršanas komandu; 30. izvēlnē ārējam relejam — arī daļējas atvēršanas laikā. |
| 05 | Kļūdas paziņojums. |
| 06 | Nepārtraukts signāls kustības sākumā / iepriekšējā brīdinājuma laikā. |
| 07 | Noklusējuma mirgošana kustības sākumā / iepriekšējā brīdinājuma laikā. |
| 08 | Relejs ieslēgts kustības laikā, izslēgts gala pozīcijās. |
| 09 | Servisa intervāla paziņojums In. |
| 10 | Mirgošana kustības sākumā / iepriekšējā brīdinājuma laikā tikai aizvēršanas laikā. |
Parametriem 01–10 ārējam relejam tiek aktivizēta 25. izvēlne, bet iekšējam relejam — 20. izvēlne. Iepriekšējais brīdinājums darbojas tikai tad, ja aktivizēta 32. izvēlne. Tāpēc releja izmaiņas vienmēr pārbaudiet kopā ar automātiski saistīto izvēlni.
Izvēlnes 32, 34 un 35 – laika iestatījumi
| 32. izvēlnes parametrs | Laiks / funkcija |
|---|---|
| 00 | izslēgts |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| 34. izvēlnes parametrs | Laiks / funkcija |
|---|---|
| 00 | izslēgts |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| 35. izvēlnes parametrs | Laiks / funkcija |
|---|---|
| 00 | izslēgts |
| 01 | tāpat kā 34 |
| 02 | 5 min |
| 03 | 15 min |
| 04 | 30 min |
| 05 | 45 min |
| 06 | 60 min |
| 07 | 90 min |
| 08 | 120 min |
| 09 | 180 min |
| 10 | 240 min |
Automātiku 34/35 aktivizējiet tikai pēc fotoelementa ieprogrammēšanas. Pēc to ieslēgšanas automātiski tiek iestatīts brīdinājums 32/02, proti, 2 sekundes. Automātiskās aizvēršanās laikā jauna komanda aptur vārtus. Daļēju atvēršanu iestata izvēlnē 36; ja tā ir pārāk tuvu aizvērtajam stāvoklim, vadības bloks ziņo par kļūdu 1 un izmanto mazāko pieļaujamo pozīciju.

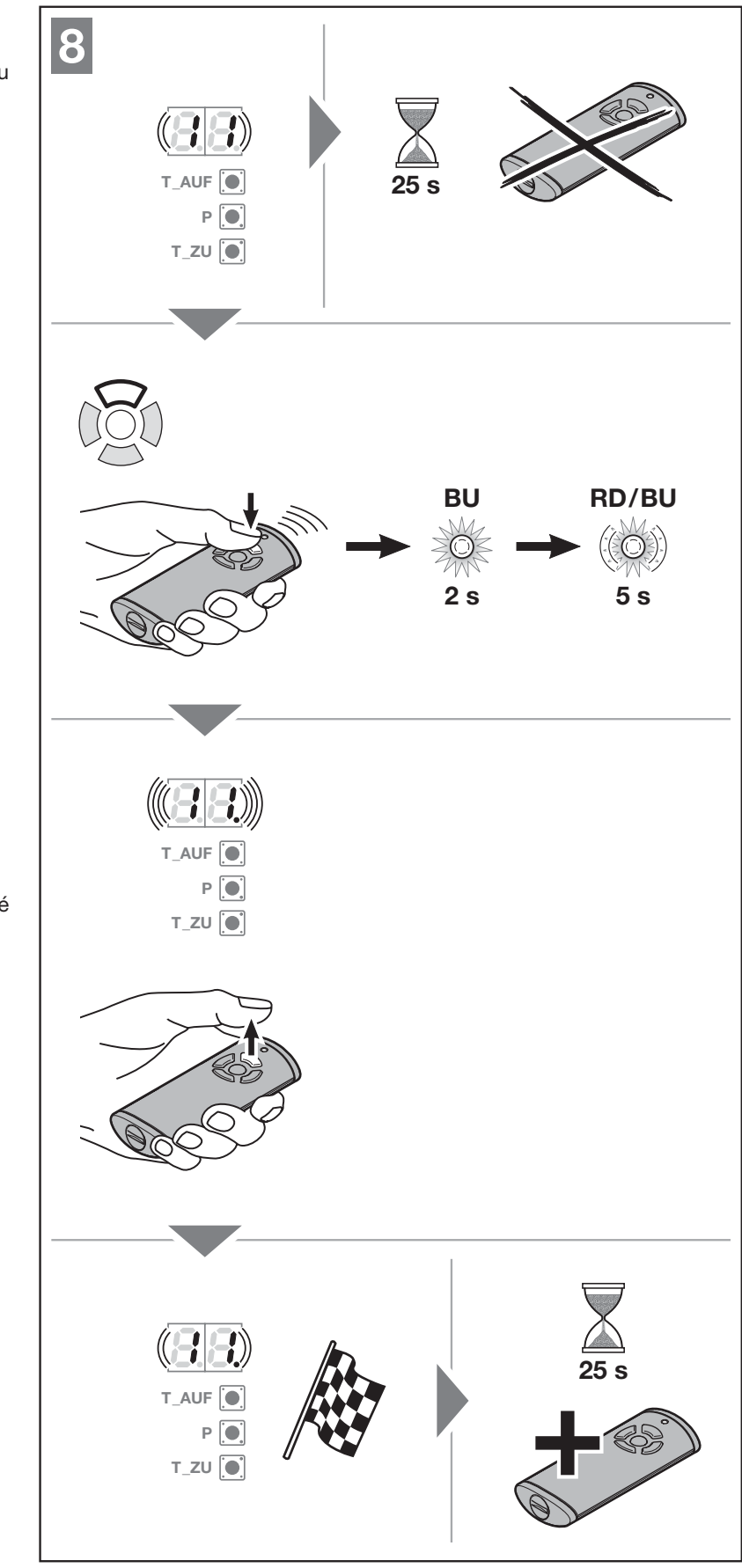

Tālvadības pults ieprogrammēšana
Integrētais uztvērējs saglabā ne vairāk kā 150 radio kodus, kas sadalīti pa funkcijām. Pārsniedzot ietilpību, tiek dzēsti vecākie kodi. Ja to pašu kodu saglabājat citai funkcijai, tā sākotnējā piesaiste tiek atcelta. Kods automātiski nenozīmē visu raidītāju ar visām pogām.
- Vārtiem jābūt nekustīgiem, bez aktīva brīdinājuma un automātiskās aizvēršanās laika.
- Izvēlieties 11 impulsam vai 12/13/14/15 vajadzīgajai citai funkcijai un īsi nospiediet P. Skaitlis mirgo.
- Turiet nospiestu saderīga raidītāja pogu koda pārraides režīmā; kad redzams BiSecur tips, pēc aptuveni 5 s pārmaiņus mirgo sarkanā/zilā LED.
- Kad izvēlnes numurs uz piedziņas mirgo ātri, kods ir atpazīts. Atlaidiet pogu. Nākamo kodu var pievienot 25 sekunžu laikā.
- Īsi nospiežot P, ieprogrammēšanu pārtrauksiet; ar 00 un P atgriezīsieties darbības režīmā. Pēc tam pārbaudiet katru saglabāto funkciju, nodrošinot drošu zonu.
Statusa atgriezeniskajai saitei nepieciešams piemērots divvirzienu raidītājs ar pozīcijas pārbaudes funkciju; 868 MHz frekvence pati par sevi šo iespēju negarantē. Ne katram raidītājam ir statusa poga vai vienāda baterijas nomaiņas procedūra. Koda kopīgošanai un konkrēta raidītāja atiestatīšanai skatiet attiecīgā raidītāja instrukciju.
Ārējā uztvērēja papildu pievienošana
Pievienojot ārējo radio uztvērēju, ražotājs pieprasa dzēst integrētā uztvērēja radio kodus izmantojot izvēlni 19. Tādējādi tiks dzēsti visi tajā saglabātie raidītāji un funkcijas; pirms tam pierakstiet izmantotās tālvadības pultis un to piesaistes. Pēc tam ieprogrammējiet kodus ārējā uztvērējā saskaņā ar tā instrukciju. Ārējā uztvērēja antenas vads nedrīkst saskarties ar metāla priekšmetiem.
Radio kodu dzēšana un rūpnīcas atiestatīšana
Izvēlne 19 — dzēst visus kodus
Izvēlieties 19 un turiet P nospiestu 5 sekundes. Sākumā 19 mirgo lēni 5 sekundes, pēc tam ātri aptuveni 3 sekundes; pastāvīgi redzams 19. apstiprina dzēšanu. Tiks dzēsti visi raidītāji un visas funkcijas. Šī procedūra neatbalsta atsevišķas pogas vai vienas funkcijas dzēšanu.

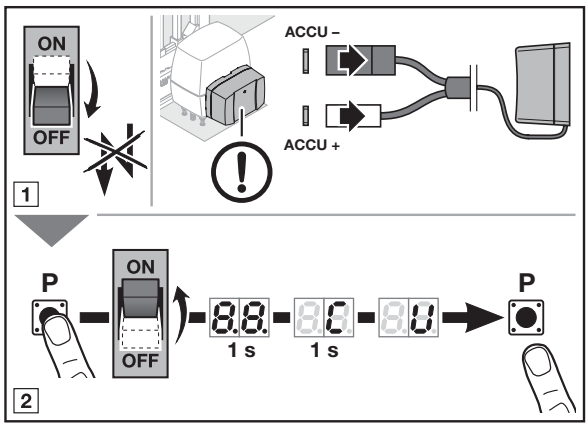

Piedziņas rūpnīcas iestatījumu atiestatīšana
Rūpnīcas atiestatīšana atjauno iestatījumus un dzēš ieprogrammētos vārtu gājienus un spēkus; radio kodi tiek saglabāti. Izvēlne 10 paredzēta tikai vārtu gājiena/spēku atkārtotai ieprogrammēšanai, savukārt izvēlne 19 atsevišķi dzēš radio kodus. Nesajauciet šīs trīs darbības.
- Atvienojiet elektrotīklu un avārijas akumulatoru, kā parādīts attēlā. Nodrošiniet vārtus pret kustību.
- Turiet nospiestu pogu P un atjaunojiet elektrotīkla barošanu.
- Turiet P nospiestu, kamēr redzams 8.8. un C, līdz parādās U, pēc tam atlaidiet pogu.
- Izvēlieties pareizo tipu 01 un vēlreiz veiciet visu nodošanas ekspluatācijā procedūru. Pārbaudiet arī saglabātās tālvadības pultis, drošības funkcijas, laika iestatījumus un spēkus.
Atsauces gājiens pēc atbloķēšanas vai strāvas padeves pārtraukuma
Ja pēc strāvas padeves pārtraukuma nav zināma vārtu pozīcija vai trīs reizes nostrādājis spēka ierobežotājs, var būt nepieciešams atsauces gājiens. Nākamais impulss to iedarbinās tikai aizvēršanas virzienā, ar samazinātu ātrumu un bez spēka ierobežojuma. Zona ir jānodrošina; ja to neaizsargā fotoelements vai cita ierīce, vārtus drīkst darbināt tikai tad, ja tie ir redzami. Pēc manuālas atvienošanas, ja nav bijis strāvas padeves pārtraukuma, pēc barošanas nodrošināšanas tā vēlreiz jāatvieno, lai atsauces pozīcija tiktu noteikta saskaņā ar instrukciju.

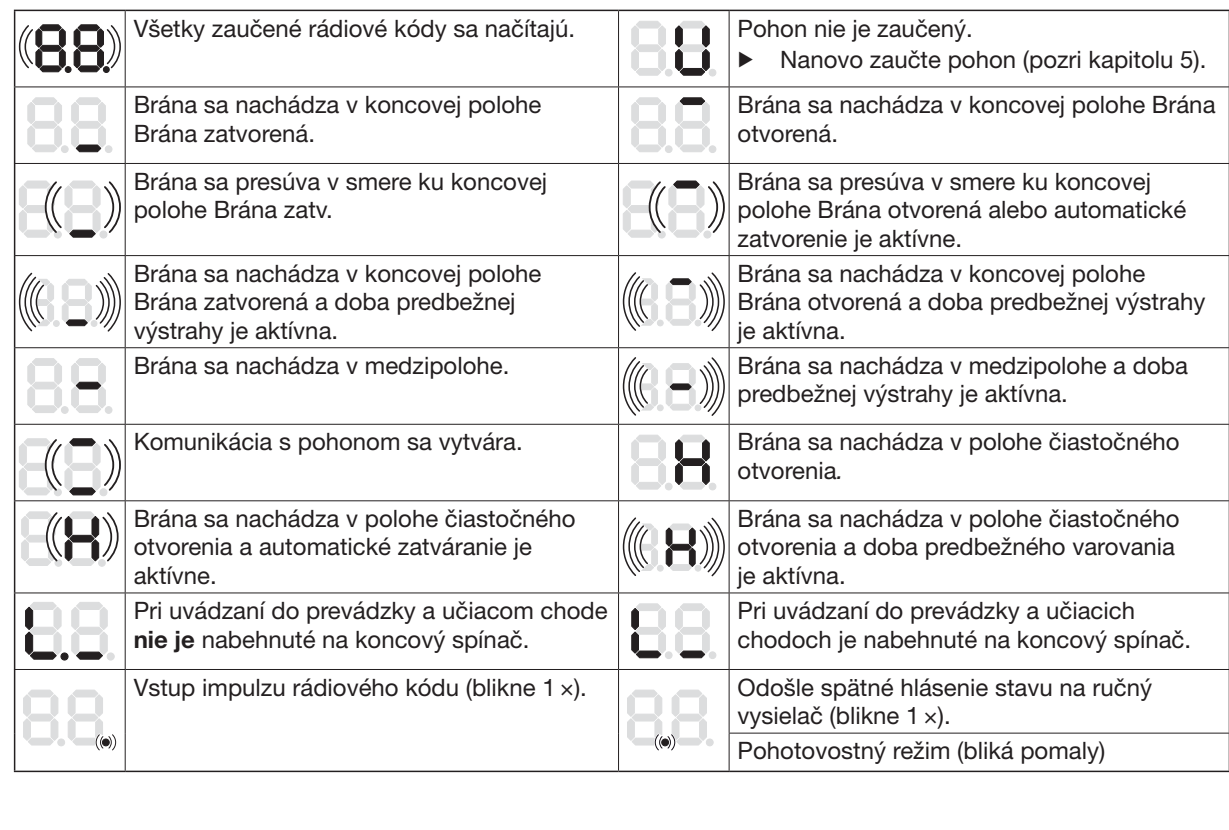

Displeja diagnostika
| Rādījums | Nozīme / rīcība |
|---|---|
| U | Piedziņa nav ieprogrammēta; veiciet nodošanu ekspluatācijā. |
| 8.8. | Iedarbināšana vai radio kodu nolasīšana; tas ne vienmēr nozīmē kļūdu. |
| 1 s ar mirgojošu punktu | Nav iespējams iestatīt reversēšanas robežu vai daļēju pozīciju; pārbaudiet šķēršļus un attālumu no aizvērtā stāvokļa. |
| 2.1 / 2.2 / 2.3 | SE1 / SE2 / SE3 aizsardzība: šķērslis, nepareiza izlīdzināšana, vadotne vai ierīces bojājums. |
| 3 / 5 | Spēka ierobežojums aizvēršanas / atvēršanas laikā; novērsiet šķērsli un pārbaudiet mehānisko gaitu, nevis automātiski palieliniet spēku. |
| 4 | Pārtraukta HALT12–13 ķēde; pārbaudiet NC ķēdi un vadojumu. |
| 6 | Sistēmas kļūda vai darbības laika ierobežojums; speciālistam jāpārbauda atiestatīšana un atkārtota ieprogrammēšana, bet piedziņas kļūmes gadījumā — tās remonts vai nomaiņa. |
| 7 | Papildu plates sakaru kļūda; pārbaudiet vadus, savienotājus un moduli. |
| 8 | Nederīga ievade vai vadība; pārbaudiet izvēlēto vērtību. |
| 9 | Pārbaudītās drošības ierīces vai 8k2 nostrāde/kļūme; novērsiet šķērsli un pārbaudiet aizsardzības sistēmu. |
| 13 / 17 | Nepietiekams spriegums / sprieguma kļūda; pārbaudiet barošanas avotu un akumulatoru. |
| C | Atsauces punkts nav zināms; nodrošiniet zonu un veiciet atsauces gājienu. |
| In | Beidzies apkopes intervāls; nododiet iekārtu pārbaudei. |
Apkope un droša nodošana
Ražotājs norāda, ka piedziņai nav nepieciešama apkope, taču visiem vārtiem ir vajadzīgas regulāras pārbaudes. Drošības un aizsargfunkcijas pārbaudiet katru mēnesi, bet 8k2 pretestības malas un nepārbaudītās aizsargierīces — reizi pusgadā saskaņā ar instrukciju. Pārbaudiet, vai vārti kustas brīvi, zobrata līste ir nostiprināta, vadotne ir kārtībā, kabeļi nav bojāti, fotoelementi ir tīri un atbloķēšana darbojas. Trūkumus nekavējoties novērsiet pie speciālista.
Pirms apkopes atvienojiet visus barošanas avotus un nepieļaujiet to atkārtotu ieslēgšanu. Pēc montāžas un izmaiņām tehniķis pārbauda aizsardzības efektivitāti, reversēšanu un darbības spēkus. Lietotājs jāapmāca, jānodod instrukcijas, un brīdinājuma zīme redzamā vietā jāpiestiprina pie vārtiem. Bērni nedrīkst spēlēties vārtu kustības zonā; šķērsot to drīkst tikai pēc pilnīgas apstāšanās.
Hörmann LineaMatic 4511323 tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Modelis / tipa izvēle | Pamata modelis LineaMatic /01 |
| Maksimālais vārtu platums / augstums | 6000 mm /2000 mm |
| Maks. svars — ar sliedi / pašnesoši | 300 kg /250 kg |
| Elektrotīkls | 230/240 V AC,50/60 Hz; pieļaujamais diapazons 170–260 V AC. |
| Vadības spriegums | 24 V/37 V DC, pārslēdzama iekšējā vadība; tas nav universāls piederumu izvads. |
| Piederumu barošana | 24 V DC; 5=plus, 20=0 V; kopā maks. 250 mA. |
| Radiofrekvence / atmiņa | 868 MHz / ne vairāk kā 150 radio kodi |
| Aizsardzības klase / temperatūra | IP44 / −20 līdz +60 °C |
| Maksimālais mitrums | 93 %, bez kondensācijas |
| Patēriņš gaidstāves režīmā | Mazāk nekā 0,5 W |
| Gala pozīcijas | Magnētiskais REED mēlīšslēdzis un elektroniski apgūtas pozīcijas/spēki. |
| Cikli dienā/stundā | Skatīt ražotāja datu plāksnīti. |
| Korpuss | Lietais alumīnijs un ar stikla šķiedru pastiprināta plastmasa. |

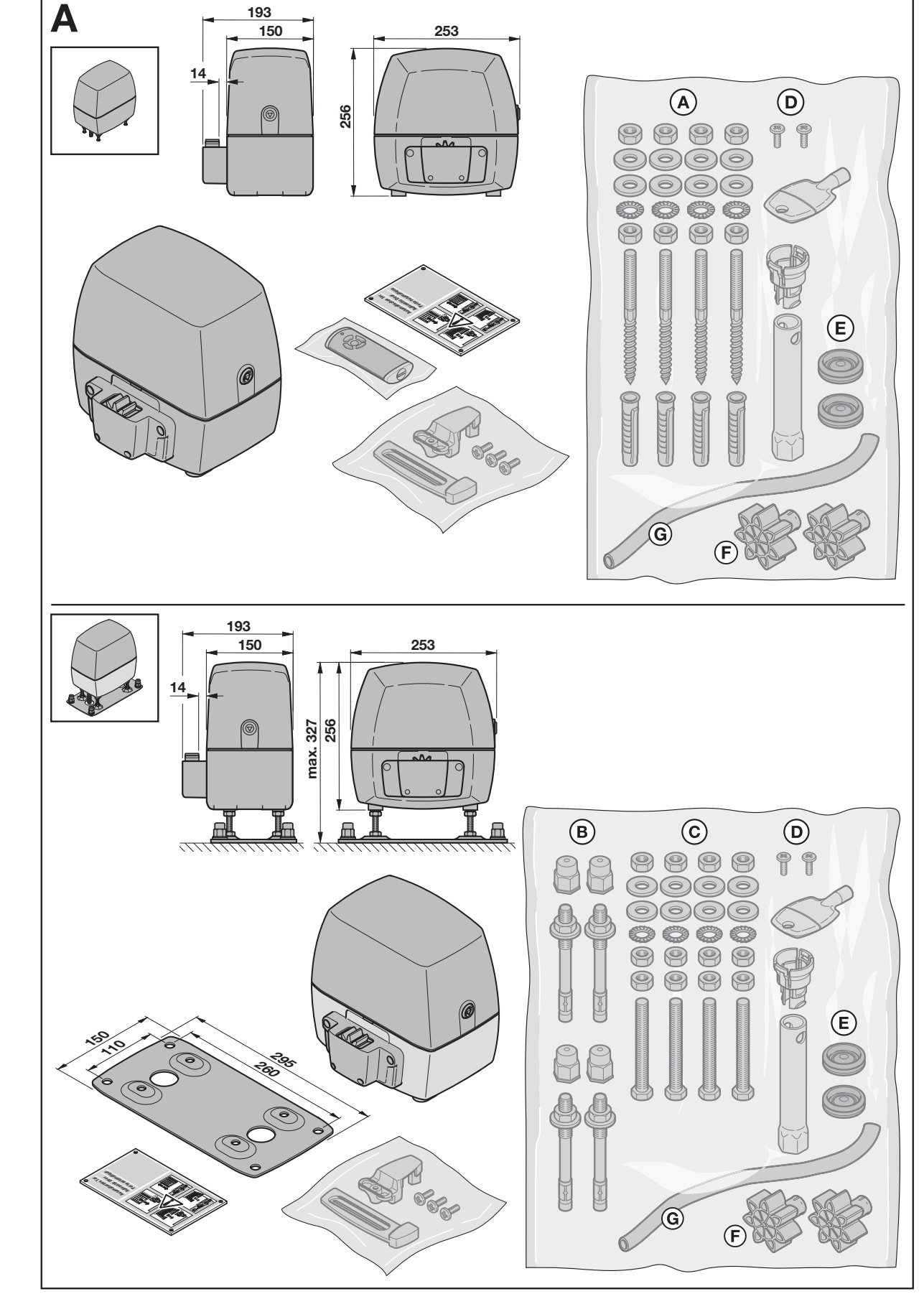

Gabarītu rasējumā norādīts korpuss 193 × 253 × 256 mm. Uzstādot uz pamatnes plāksnes, kopējo augstumu var noregulēt līdz 327 mm; attēlotās plāksnes pamatnes izmērs ir 260 × 295 mm. Konkrēto montāžas augstumu attiecībā pret zobstieni izvēlieties pēc A izmēra, nevis tikai pēc korpusa ārējiem izmēriem.
