CAME RE432M (001RE432M) – universāls divkanālu ārējais uztvērējs
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
66,09 € ar PVN
| Svars |
|---|
| 0,15 kg |
Produkta apraksts CAME RE432M (001RE432M) – universāls divkanālu ārējais uztvērējs
Divkanālu saderīgs ar CAME tālvadības pultīm sērijām TOP, TMA, TWIN (tikai TW2EE/TW4EE) un ATOMO. Ar šo uztvērēju varat vadīt cita zīmola automatizētu iekārtu, piemēram, izmantojot CAME zīmola tālvadības pulti. NICE zīmola piedziņas mūsu piedāvājumā. Tas noderēs galvenokārt tad, ja jums jau ir CAME zīmola piedziņa ar tālvadības pultīm un vēlaties uzstādīt cita zīmola piedziņu un vadīt to ar CAME tālvadības pultīm. Otra iespēja ir iegādāties ārējo NICE uztvērēju, piemēram, NICE SMX2R, vai NICE FLOX2R, ja vēlaties galvenokārt izmantot NICE tālvadības pultis.
Ierīcē ir atmiņa 50 kodu saglabāšanai.

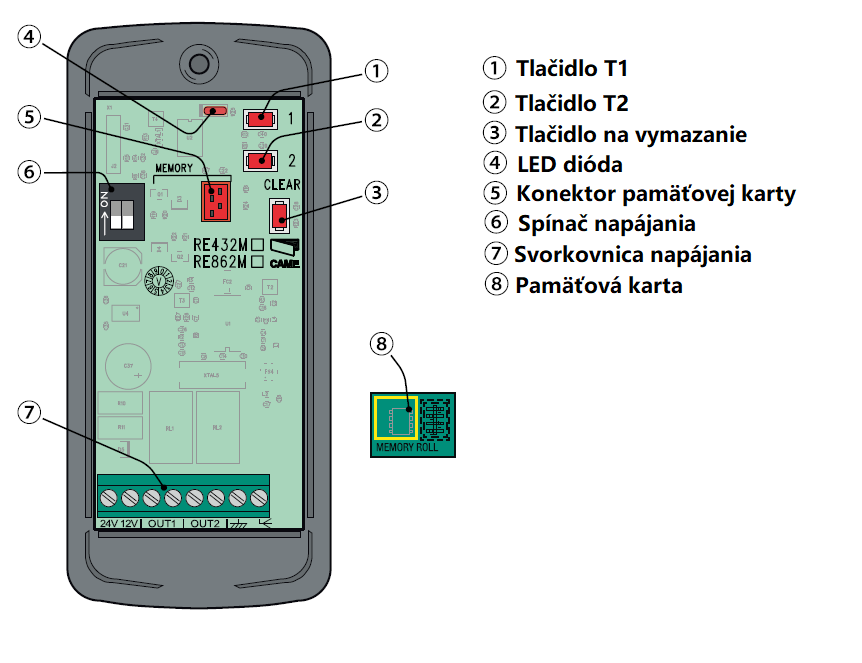

CAME RE432M shēma (001RE432M)
CAME RE432M uztvērējam ir spaiļu bloks barošanas pieslēgšanai, divu bezpotenciāla releju izejas un antenas ieeja. Tajā ir arī T1 pogas un T2, L1 LED diode, pārslēdzēji barošanas veida izvēlei un funkcionalitātei 2. RELEJU un atmiņas karte.
CAME RE432M uztvērēja elektriskais pieslēgums
|
Ierīce tiek piegādāta ar spaiļu bloku, pie kura pievieno elektrobarošanu (12V, vai 24V līdzstrāva, vai maiņstrāva ). Barošanas veidu izvēlas, izmantojot 1. pārslēdzi, kam ir divas funkcijas: |
|
||||
|
Abi releji pēc noklusējuma ir NO (normāli atvērti), un, saņemot komandu, tie noslēdz ķēdi. Ja nepieciešama NC (normāli aizvērta), var iestatīt 2. pārslēdzi augšējā pozīcijā , tādējādi panākot, ka 2. RELEJS būs NC (1. RELEJS savukārt paliks NO). |
|

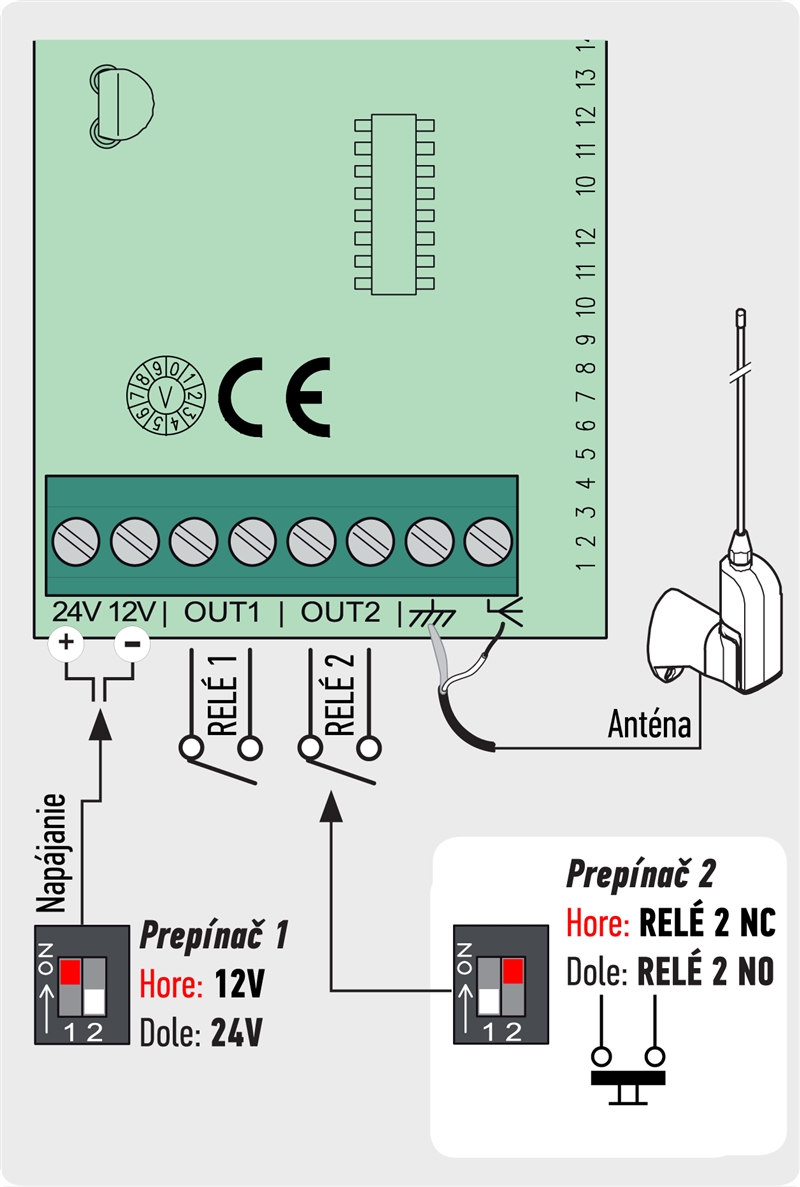

Skatiet pilnu pieslēguma shēmu:

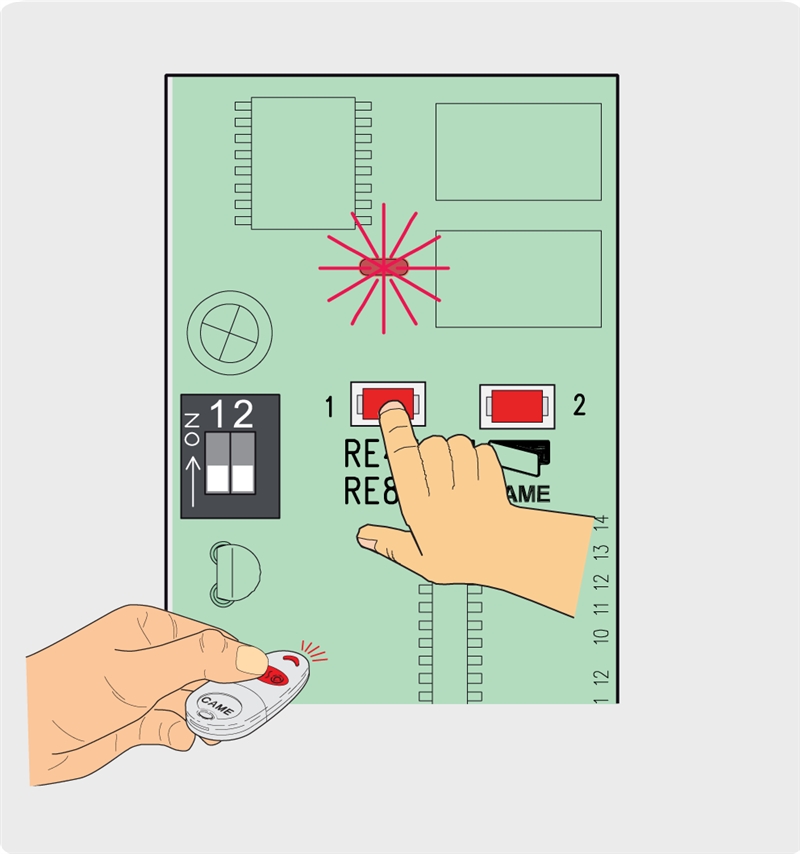

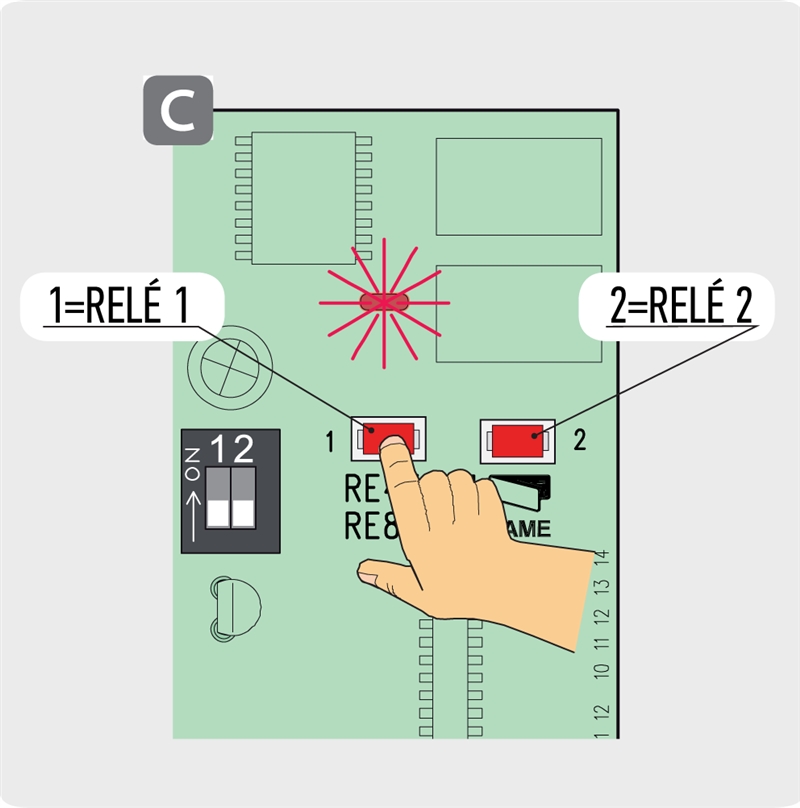

CAME RE432M uztvērēja tālvadības pulšu sapārošana
Pēc barošanas pieslēgšanas rīkojieties šādi:
| 1. Turiet nospiestu uztvērēja pogu pie tā releja, kuru vēlaties saglabāt atmiņā; L1 LED diode sāks mirgot. | 2. Turiet nospiestu tālvadības pults, līdz iedegas L1 LED diode, pēc tam atlaidiet abas pogas. |
 |
 |
| 3. Gatavs. | |
CAME RE432M uztvērēja fotogalerija
|

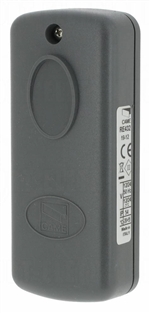

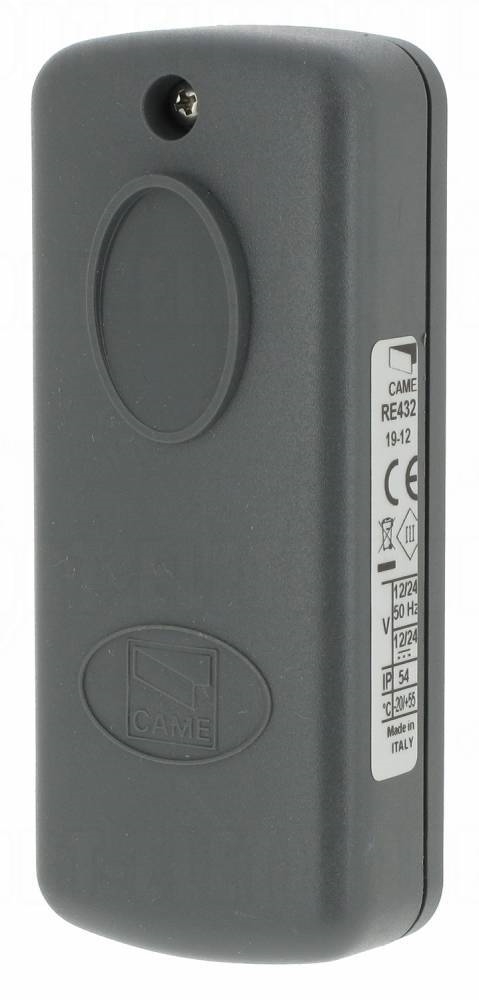

Aizvērts, skats no priekšpuses |

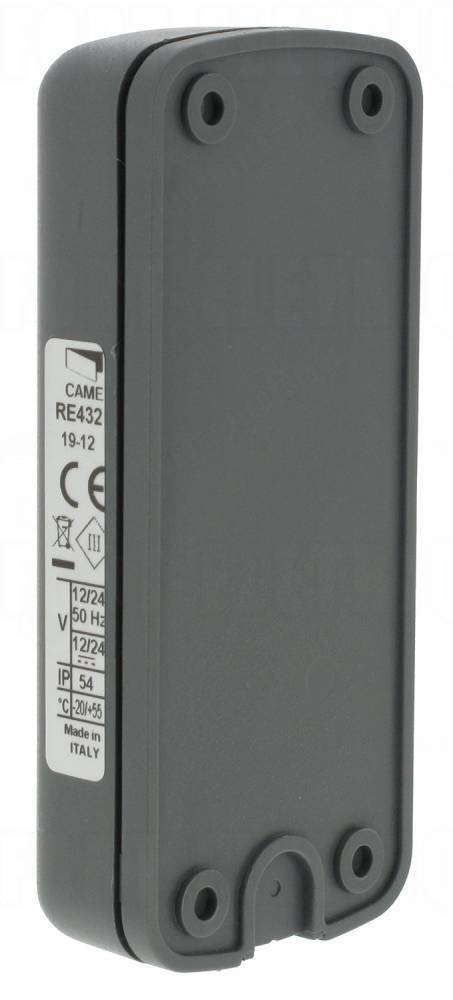

Aizvērts, skats no aizmugures |

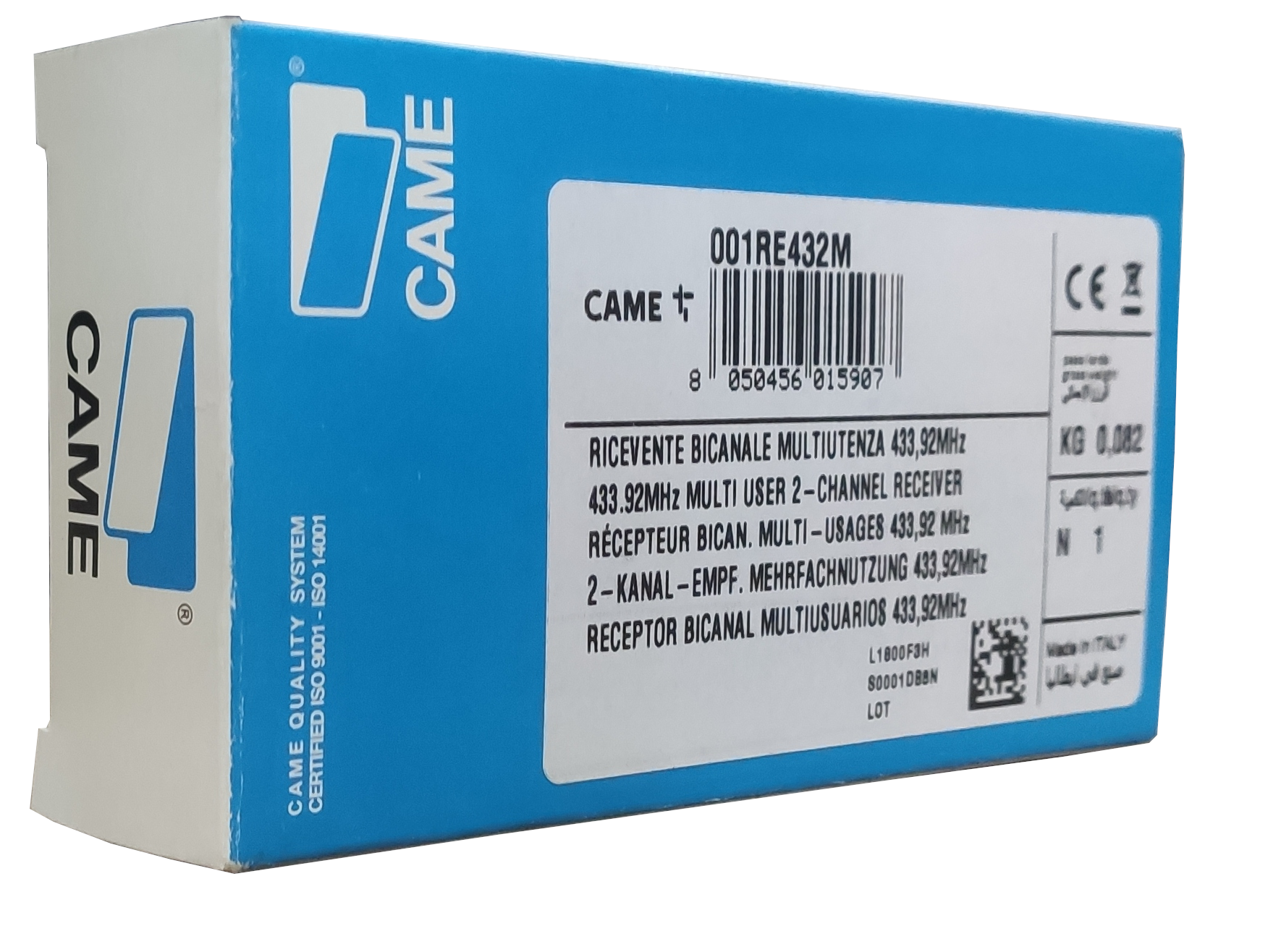

Iepakojums |
|

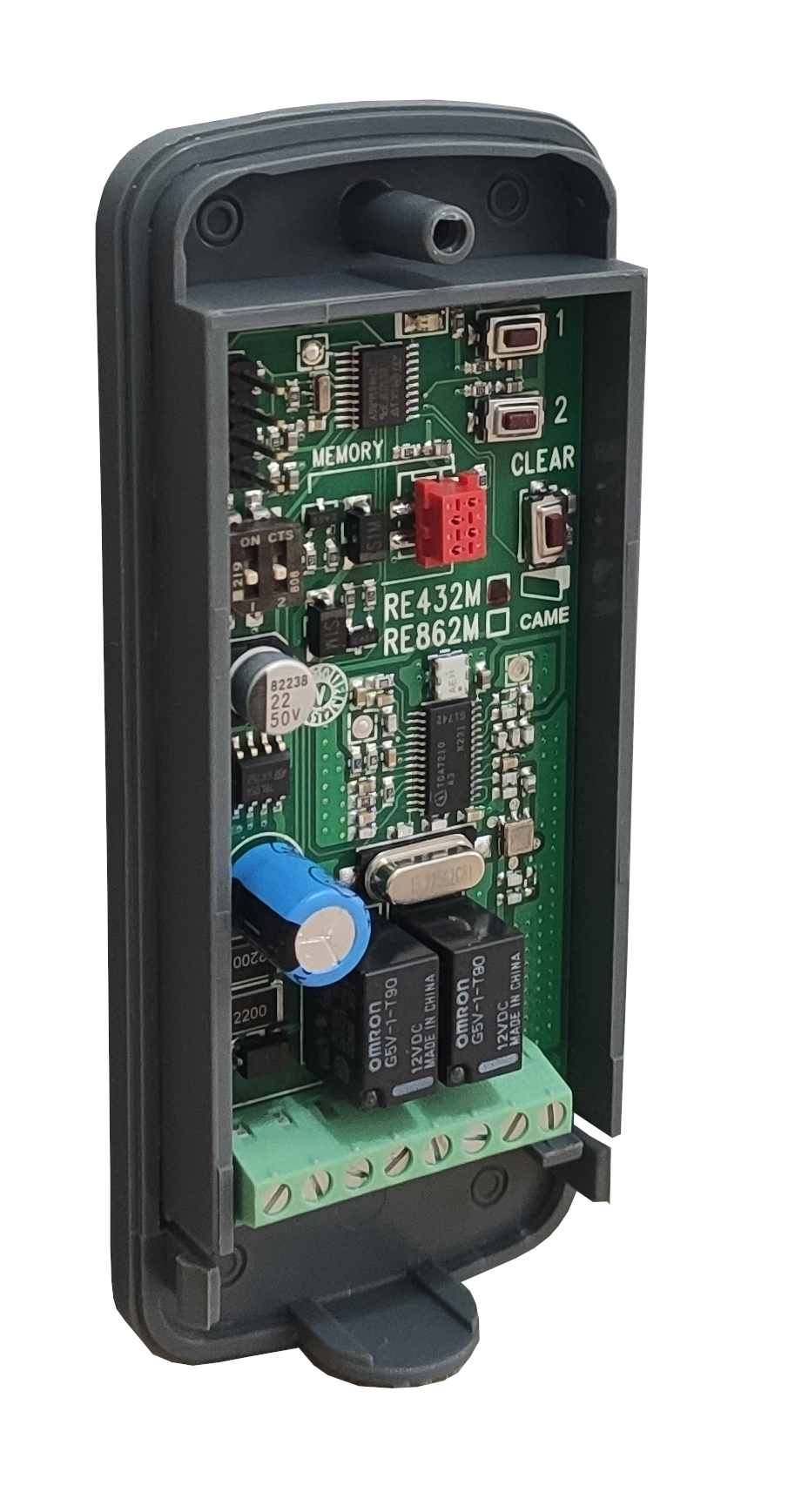

Atvērts, skats no kreisās puses |

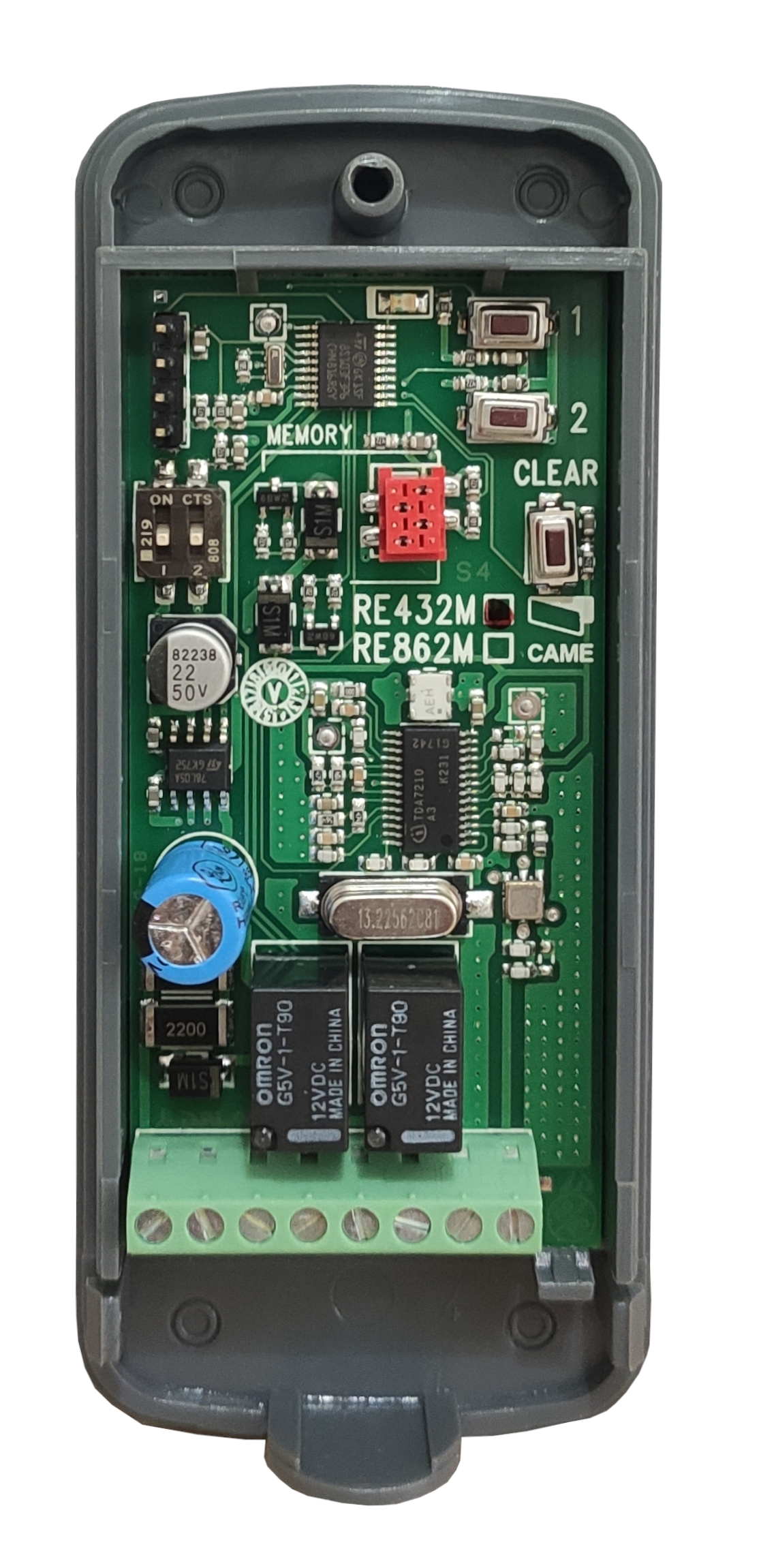

Atvērts, skats no priekšpuses |

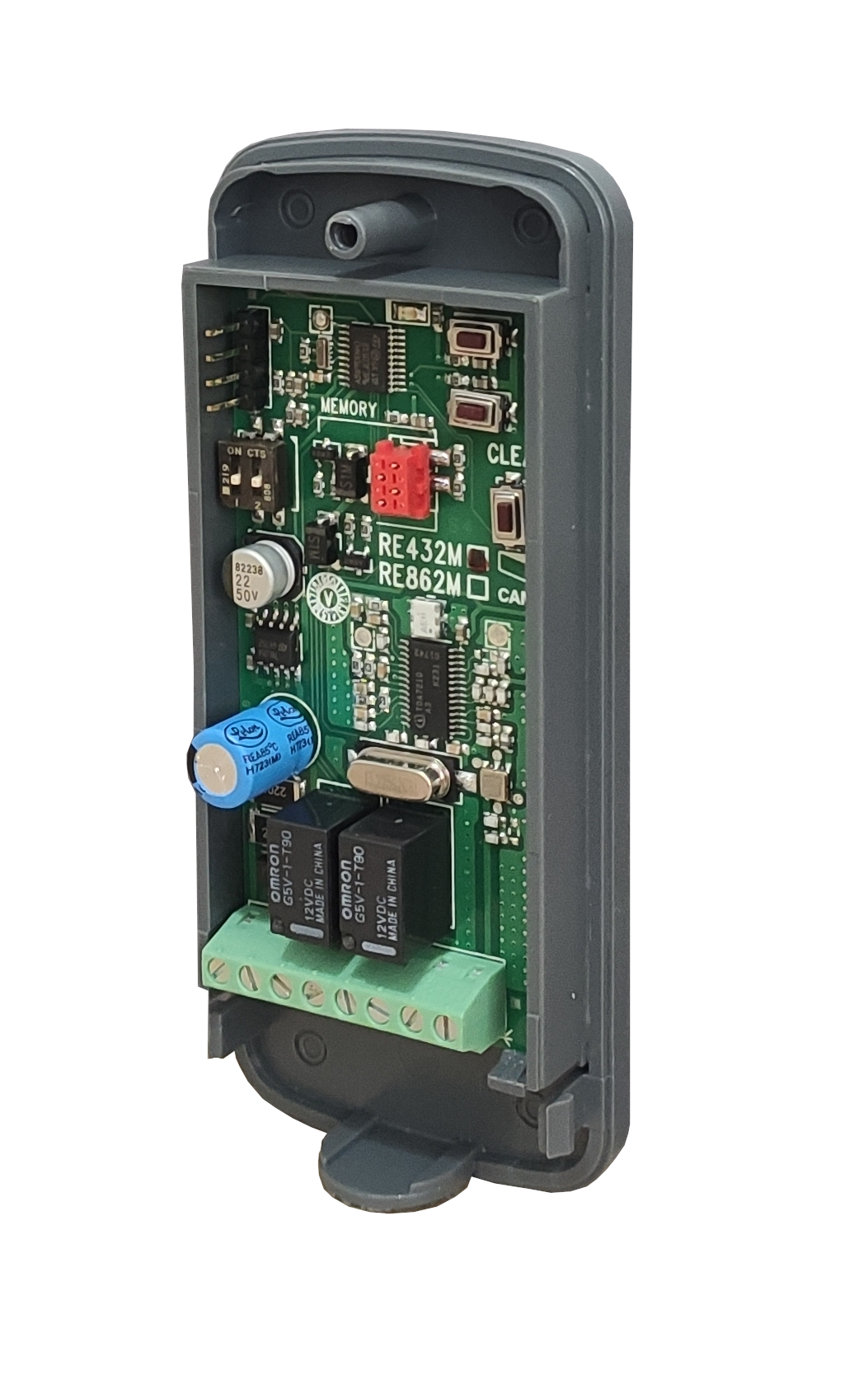

Atvērts no labās puses |
CAME RE432M uztvērēja tehniskie parametri
| Kodēšana | Fiksēts kods |
|---|---|
| Saderīgās tālvadības pultis |
- TOP - Atomo |
| Barošana | - 12V AC/DC - 24V AC/DC |
| Patēriņš (minimālais) | 39 mA |
| Frekvence | 433,92 MHz |
| Releju skaits | 2 releji |
| Kontakts normāli atvērtam relejam | maks. 1A un 24Vdc |
| Darba temperatūra | -20 līdz +55 °C |
| Aizsardzības klase | IP54 |
| Izmēri | 46×26×108 mm (p×d×a) |
| Svars | 82 g |
