Produkta apraksts CAME BXV10AGS – atsevišķs piedziņas mehānisms bīdāmajiem vārtiem līdz 1000 kg (A)

CAME BXV10AGS piedziņa ir paredzēta bīdāmie vārti svaram līdz 1000 kg un vārtu vērtnes garumam līdz 20 m. Tai ir elektromehānisks apturēšanas slēdzis. Piedziņa ir neatgriezeniska. Detalizēti tehniskie parametri ». Lejupielādēt rokasgrāmatu ».

CAME BXV10AGS ar ZN7 vadības plati ir piedziņa ir piedziņa bīdāmajiem vārtiem ar vērtnes svaru līdz 1 000 kg un garumu līdz 20 m. Elektrotīkla barošana ir 230 V AC, motors — 24 V DC; gala slēdži ir mehāniski. Vārtu izmēri, svars un pretestība jāizvērtē kopā.

Uzstādīšana un nodošana ekspluatācijā jāveic kvalificētam tehniķim. Pirms darbu sākšanas atvienojiet elektrotīkla barošanu un iespējamās baterijas. Pārbaudiet stingros atdurus, bīstamo zonu aizsardzību, drošības funkciju un uzstādīto vārtu spēku.

Pirms uzstādīšanas pārbaudiet datu plāksnīti, ZN7, H1 versiju un izvēlni. Tālāk norādītie tehniskie dati attiecas uz aprakstīto komplektāciju ar F28 = 60–100 %, F8 = 1/2 un U3 = 0/1. Šie trīs parametri paši par sevi nenosaka visu programmaparatūru. Ja marķējums vai savienotāji atšķiras, izmantojiet attiecīgo instrukciju.

Ātrā navigācija
Atsevišķa piedziņa	Piederumi
Uzstādīšana	Elektroinstalācija
Manuālā atbloķēšana	Vadības plates orientācija
Spailes un barošana	Fotocelulas un pārbaude
Pirmā iedarbināšana	Gājiena apguve
Programmēšana	Tālvadības pultis
Atiestatīšana un atmiņa	Diagnostika
Apkope	Tehniskie parametri
Uzstādīšanas PDF rokasgrāmata

Atsevišķa piedziņa CAME BXV10AGS

Šī rokasgrāmata ir paredzēta atsevišķajai piedziņai CAME BXV10AGS (A). Piedāvājumu ar piederumiem skatiet CAME BXV10AGS komplekta kartītē.

Maksimālais 20 m garums attiecas uz vārtu vērtni; tas automātiski nenozīmē brīvās caurbrauktuves platumu. A1 izvēle nepalielina faktiskās piedziņas nestspēju.

Piederumi un pieslēguma piemēri

Tālāk minētās ierīces ir konkrēti piemēri norādītajiem pieslēgumiem. Pārbaudiet atsevišķās piedziņas komplektāciju un faktiski piegādāto piederumu atbilstību konkrētajam piedāvājumam; cita tipa ierīcei izmantojiet tās atsevišķo instrukciju.

Elements	Piemērs / lietojums
Fotocelulas	CAME DIR10, 12/24 V AC/DC; darbības rādiuss 10 m, spailes un pārbaude.
Signāllampa	CAME KLED24, 24 V AC/DC, 2 W; pieslēgums 10–E.
Radio	CAME AF43S un TOP-432EE, fiksētā koda 433,92 MHz piemērs; koda saderība jāpārbauda atbilstoši vadības plates iestatījumiem.
Zobstienis	Zobstieņi, šim modelim — modulis 4.
Vadība	Slēdži, pogas un lasītāji; bezpotenciāla NO komandas un NC STOP atbilstoši vadības platei.

Piedziņas uzstādīšana

Kad piedziņa ir atbloķēta, vārtiem visā gājiena garumā jāpārvietojas viegli, bez slīpuma, bojātiem riteņiem vai riska izkrist no vadotnes. Pārbaudiet stingros mehāniskos atdurus gan atvērtā, gan aizvērtā stāvoklī, pamatnes stabilitāti un aizsardzību vietās, kur vērtne var kādu iespiest. Piedziņas zonā nedrīkst uzkrāties ūdens, un uz to nedrīkst vērst tiešu ūdens strūklu. Ja bīdāmajā vārtu vērtnē ir iebūvēti gājēju vārtiņi, motorizētai kustībai jābūt iespējamai tikai tad, kad tie ir droši nostiprināti.

Pamats un enkurošanas plāksne

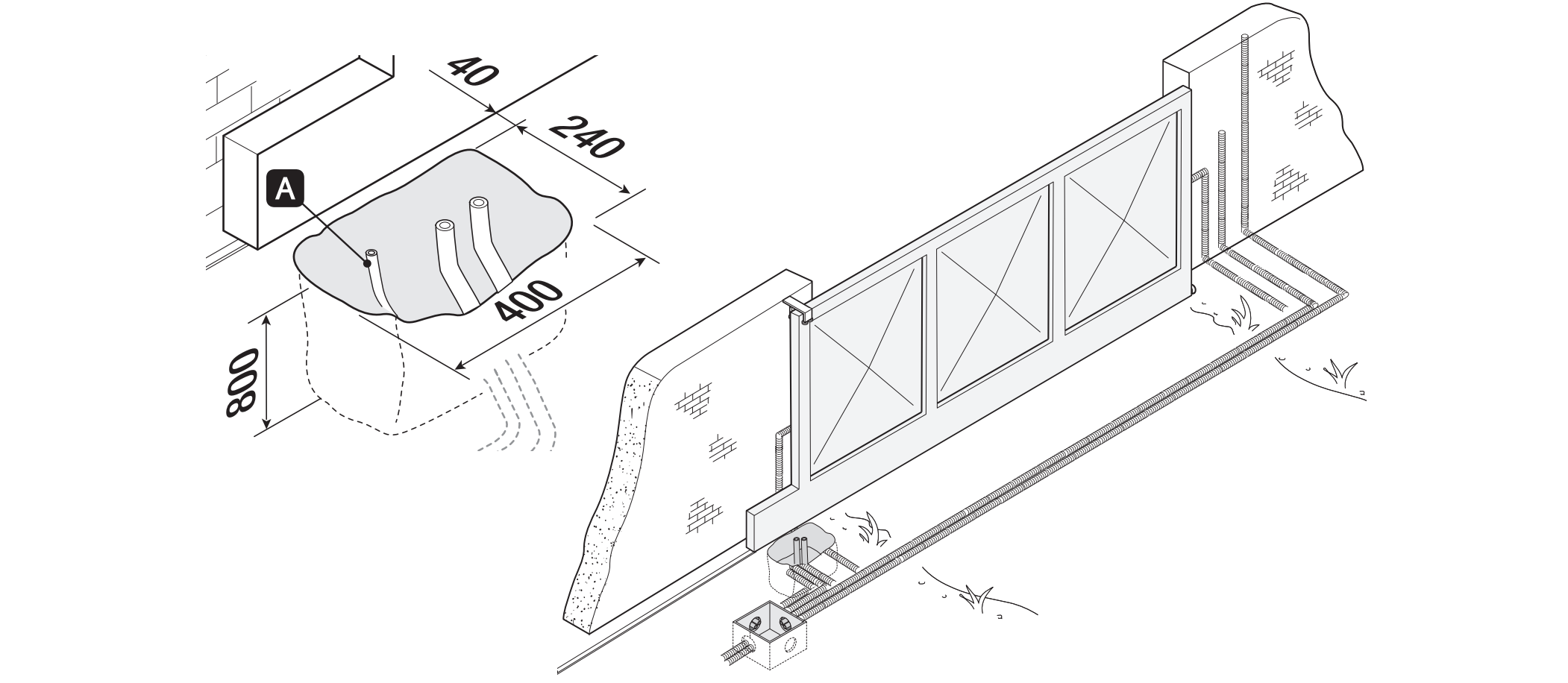

Uzstādīšanas piemērā paredzēta bedre 400 × 240 mm un 800 mm dziļumā. Pielāgojiet pamata izmērus gruntij un konkrētajiem vārtiem. Veidņiem jābūt 50 mm virs zemes līmeņa; izmantojiet armatūru un M12 enkurus. Piedziņas barošanas kabelim ieteicama Ø 40 mm aizsargcaurule, piederumiem — Ø 25 mm, bet iespējamai atbloķēšanas trosei — Ø 20 mm.

BXV pamata un aizsargcauruļu izvietojuma piemērs

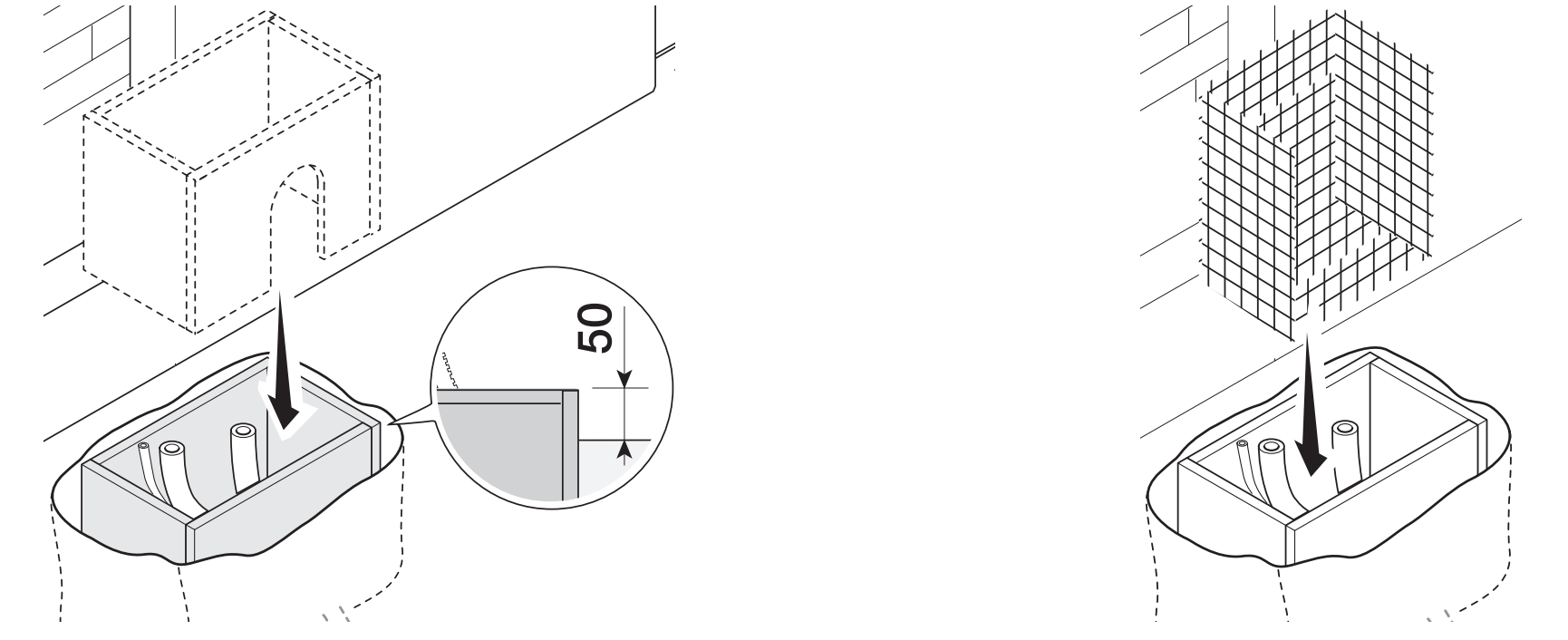

Veidņi 50 mm virs zemes līmeņa un betona pamata armatūra

Novietojiet enkurošanas plāksni horizontāli, izvelciet kabeļus caur tās atverēm un atstājiet enkuru vītņoto daļu virs virsmas. Ļaujiet betonam sacietēt vismaz 24 stundas. Plāksnes novietojumu attiecībā pret zobstieni nosakiet pēc attēla: 95 mm horizontālais attālums un 106 mm augstums attiecas uz griezumā norādītajām virsmām. Neuzskatiet tos par pamata izmēriem.

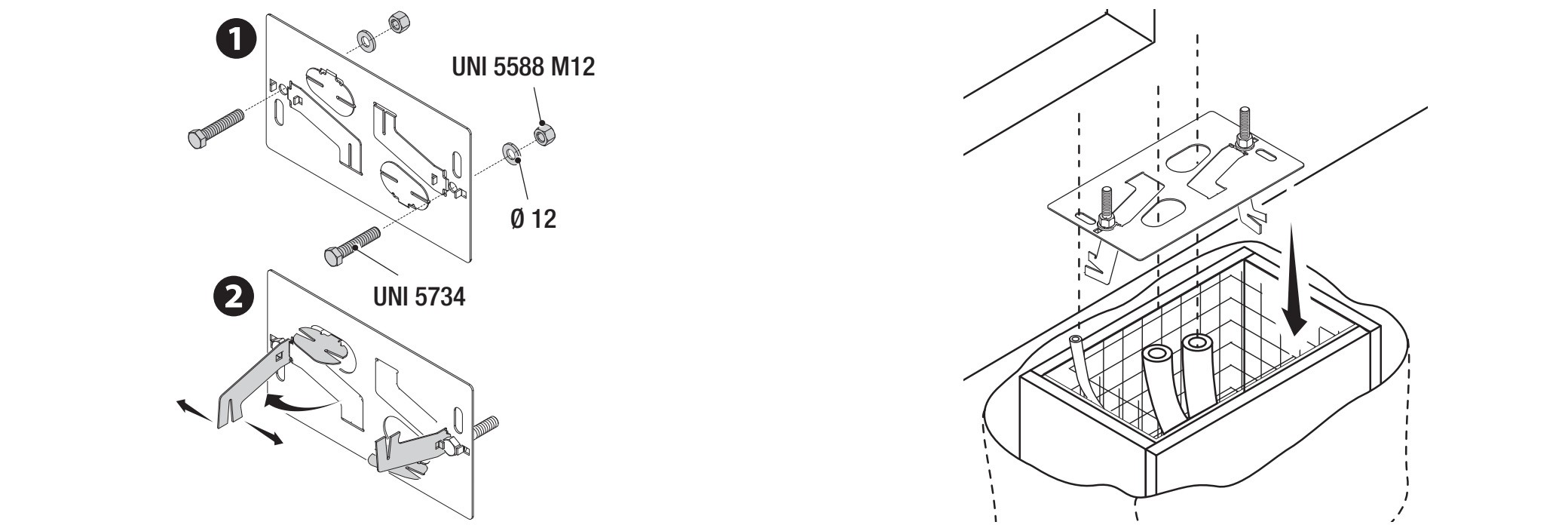

Enkurošanas plāksne, atveres un M12 stiprinājums

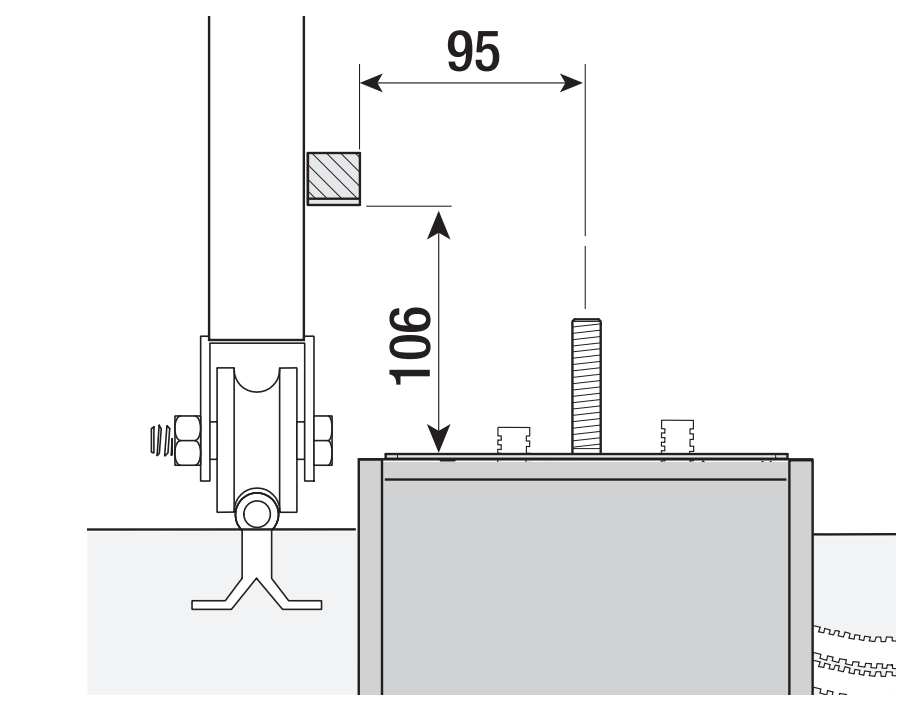

Enkurošanas plāksnes novietojums attiecībā pret BXV zobstieni

Uzstādīšana un augstuma regulēšana

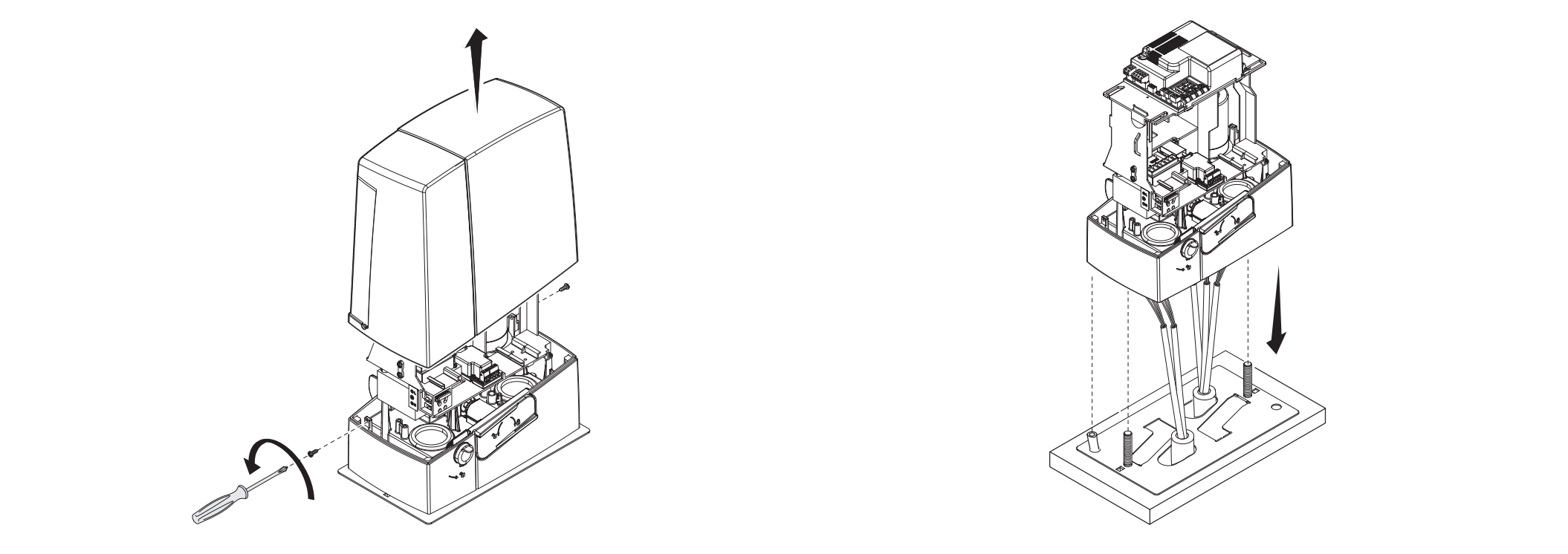

Noņemiet pārsegu un uzstādiet piedziņu uz plāksnes. Kabeļiem jāiziet caur korpusa apakšu un pareizi uzstādītajām kabeļu ievadcaurulēm. Regulēšanas laikā paceliet piedziņu ar vītņotajām kājiņām par 5–10 mm, lai paliktu rezerve sazobes regulēšanai.

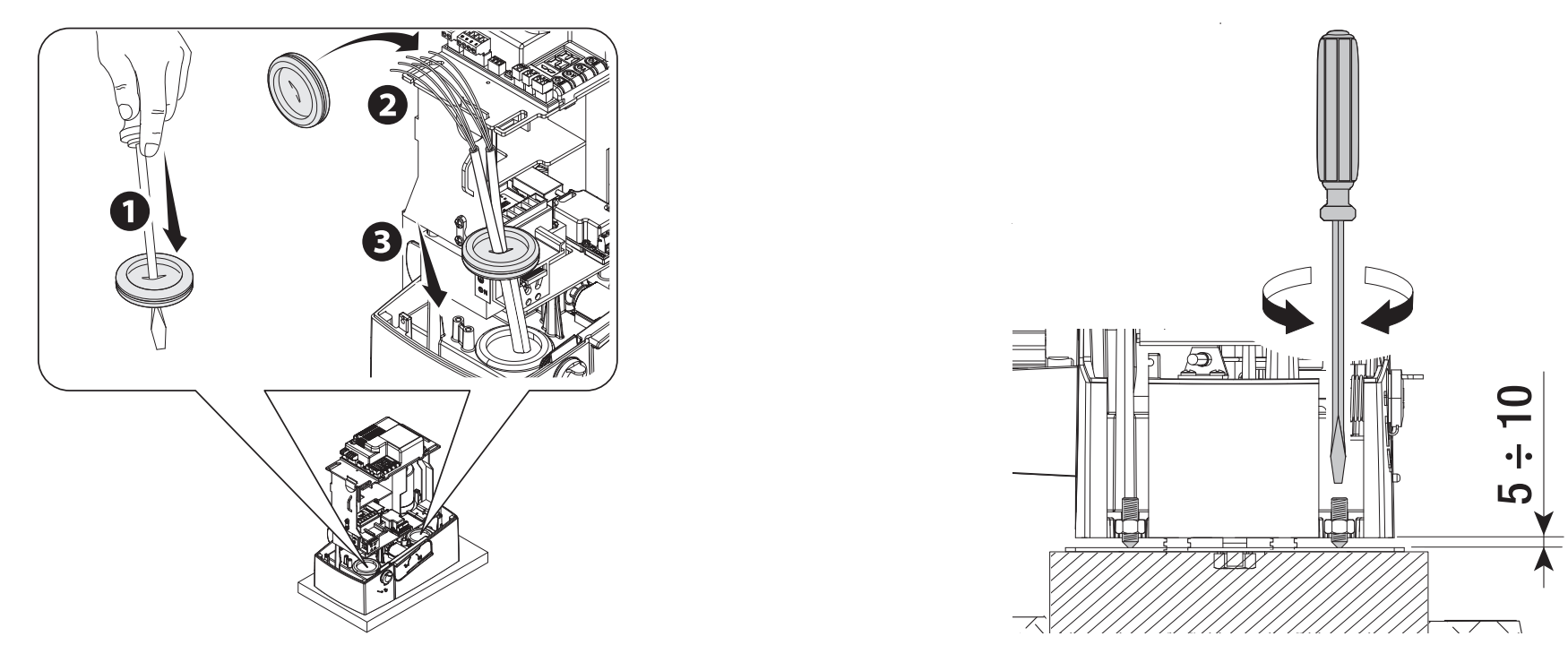

BXV kabeļu ievadcaurule un augstuma regulēšana

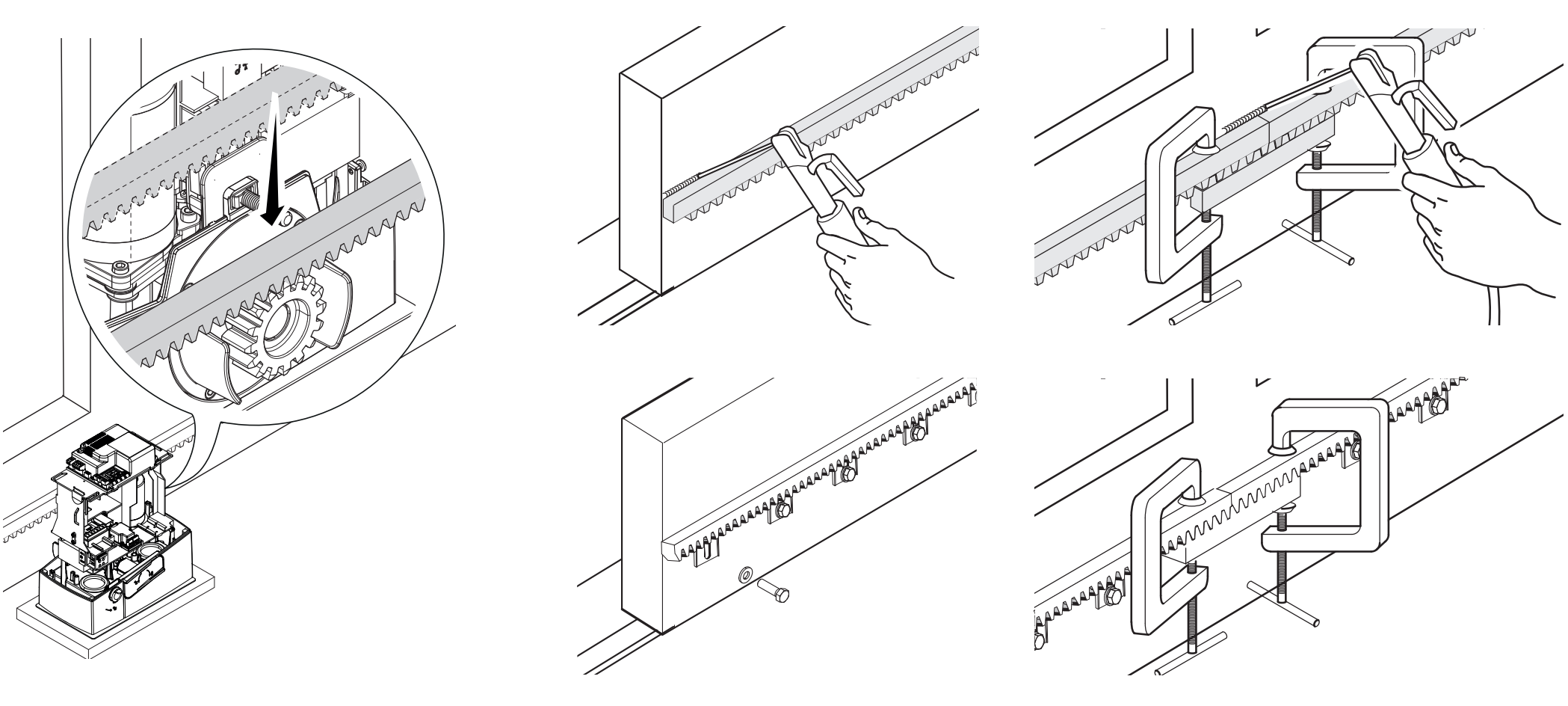

Zobstienis un sazobes atstarpe

Atbloķējiet piedziņu un piestipriniet zobstieni, vienlaikus manuāli pārvietojot vārtu vērtni. Savienojot posmus, zem savienojuma izmantojiet zobstieņa palīgposmu, lai zobi vienmērīgi sakristu. Pēc uzstādīšanas noregulējiet piedziņas vertikālo un horizontālo novietojumu.

Starp zobstieni un zobratu atstājiet 1–2 mm atstarpi. Vārtu svars nedrīkst balstīties uz piedziņu. Manuāli izbrauciet visu gājienu, pārbaudiet sazobi un zobstieņa savienojumus un tikai pēc tam pievelciet uz enkuriem esošos uzgriežņus un paplāksnes.

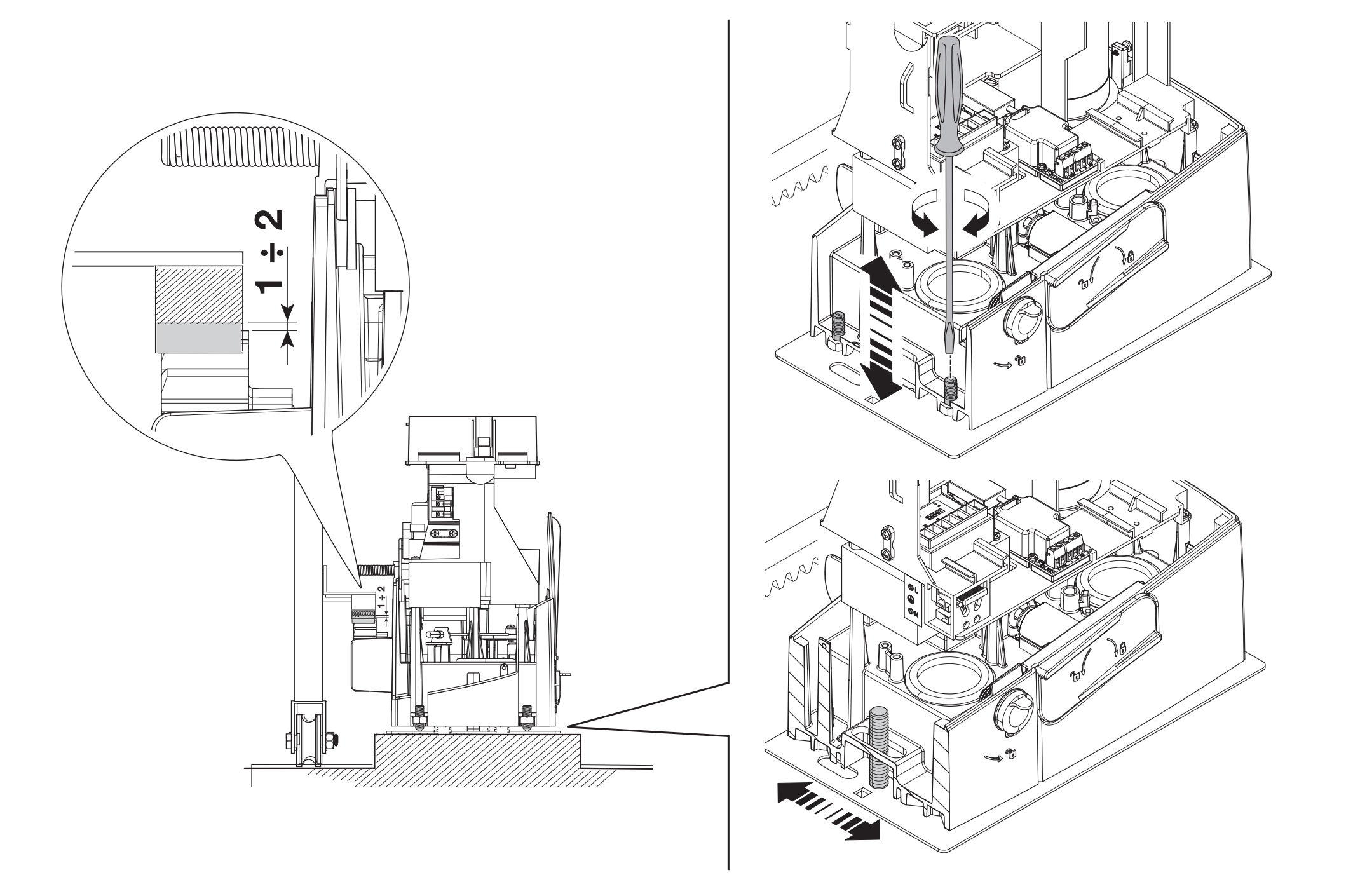

1–2 mm atstarpe un BXV sazobes regulēšana

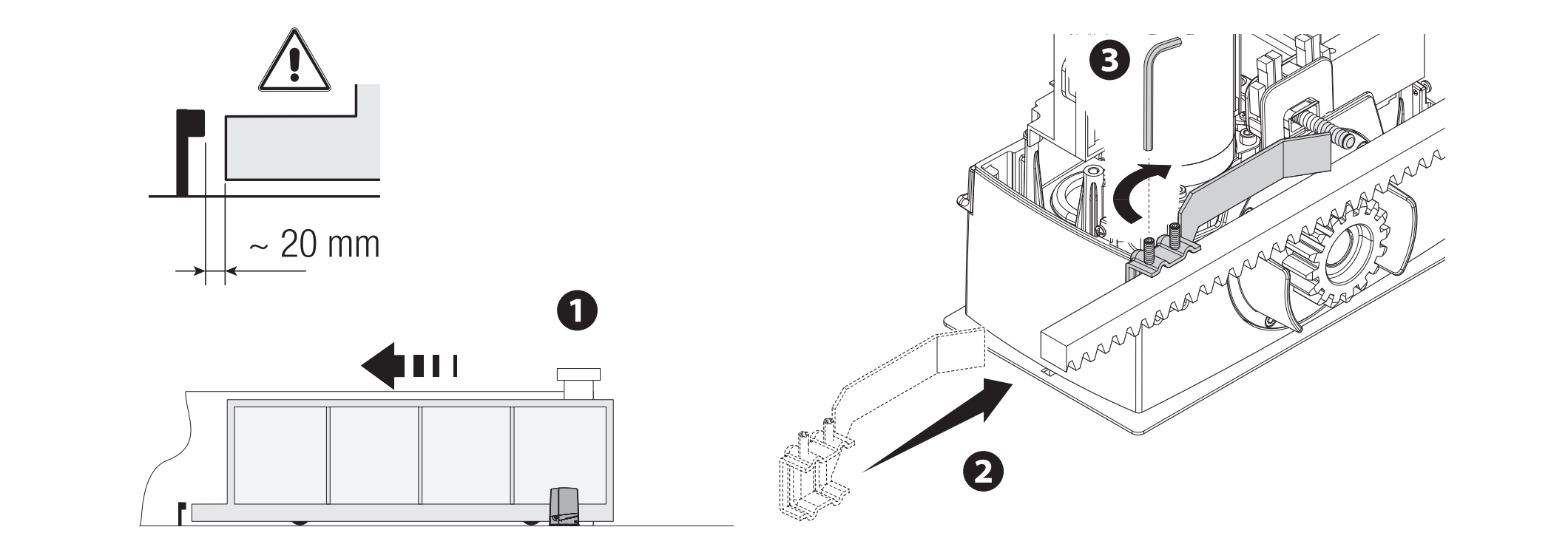

Mehāniskie gala slēdži

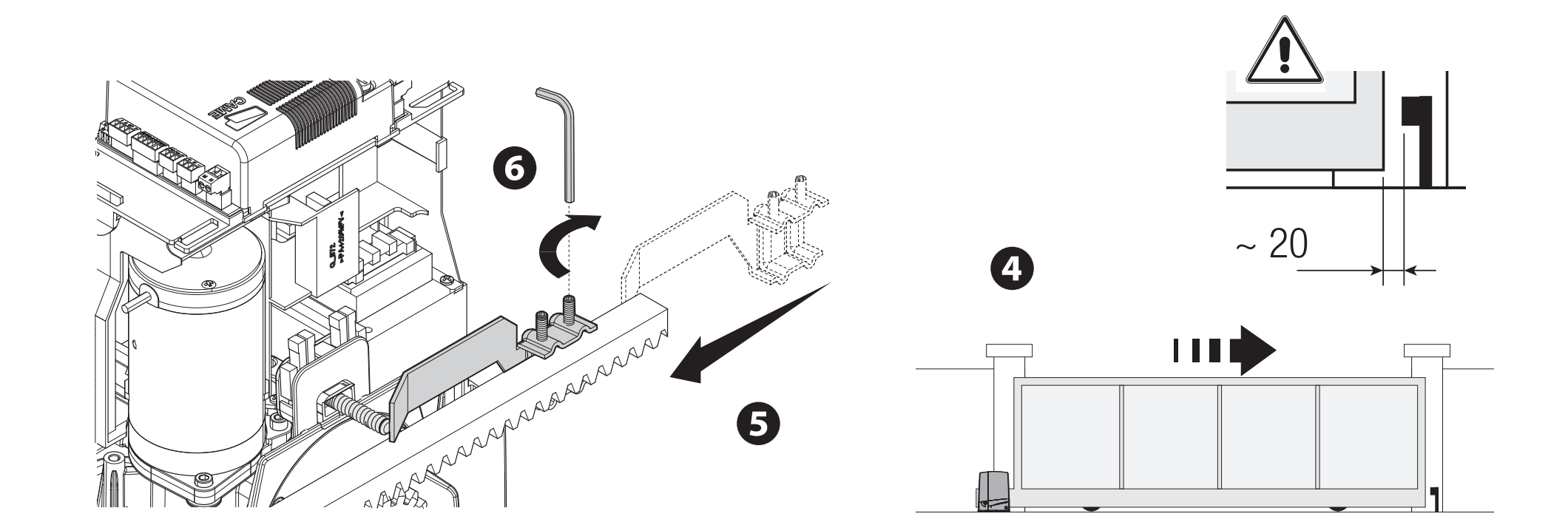

Manuāli pārvietojiet vārtu vērtni atvērtā stāvoklī. Piestipriniet pie zobstieņa atvēršanas gala slēdža atduri tā, lai tās uzbrauktuve droši pārslēgtu atsperes mikroslēdzi. Tādā pašā veidā noregulējiet aizvēršanas atduri. Droši nostipriniet atdures; vārtu mehāniskajam cietajam atdurim un piedziņas gala slēdža atdurim ir atšķirīgas funkcijas.

Attēlotajā komplektācijā pie gala stāvokļa atstājiet aptuveni 20 mm līdz cietajam atdurim. Pārbaudiet apstāšanās gājienu, izmantojot faktisko ātrumu un slodzi.

Mehāniskā gala slēdža atdure atvēršanas virzienā

Mehāniskā gala slēdža atdure aizvēršanas virzienā

Elektroinstalācija

Pieslēgšana	Kabelis / nosacījums
230 V AC tīkls, L/N/PE	3G × 1,5 mm² līdz 20 m; 3G × 2,5 mm², ja garums ir 20–30 m.
Vadības elementi	Vadu skaits atbilstoši vadībai, šķērsgriezums 0,5 mm² norādītajiem īsajiem posmiem.
DIR10 fotocelulas	TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Nodrošiniet TX un NC kontakta savienojumu.
Antena	RG58, ne vairāk kā 10 m; ieteicams līdz 5 m.
RSE / CRP	UTP CAT 5; atsevišķs seriālais savienojums, nevis motora barošana.

Vadu skaitam jāatbilst visai izvēlētajai shēmai. Ja posms ir garāks, ir paralēli patērētāji vai citi piederumi, tehniķim jāpārrēķina šķērsgriezums atbilstoši strāvai un sprieguma kritumam. Aizsargājiet kabeļus no bojājumiem un saskares ar motoru vai transformatoru; elektrotīkla pievadu un zemsprieguma ķēdes atbilstoši nodaliet.

Manuāla atbloķēšana strāvas padeves pārtraukuma gadījumā

Pirms vārtu manuālas pārvietošanas atvienojiet barošanu un nostipriniet vārtu vērtni. Bojātu vai nesabalansētu vārtu atbloķēšana var izraisīt nekontrolētu kustību.

Ievietojiet atslēgu slēdzenē un pagrieziet to attēlā norādītās bultiņas virzienā.
Pavelciet un atveriet atbloķēšanas sviru, kā parādīts attēlā.
Pārvietojiet vārtus manuāli kontrolēti, pārliecinoties, ka to kustības ceļā nav cilvēku.
Lai atkal nobloķētu, novietojiet sviru sākotnējā stāvoklī un nofiksējiet mehānismu. Pirms motora vadības komandas pārliecinieties, ka piedziņa ir nobloķēta.

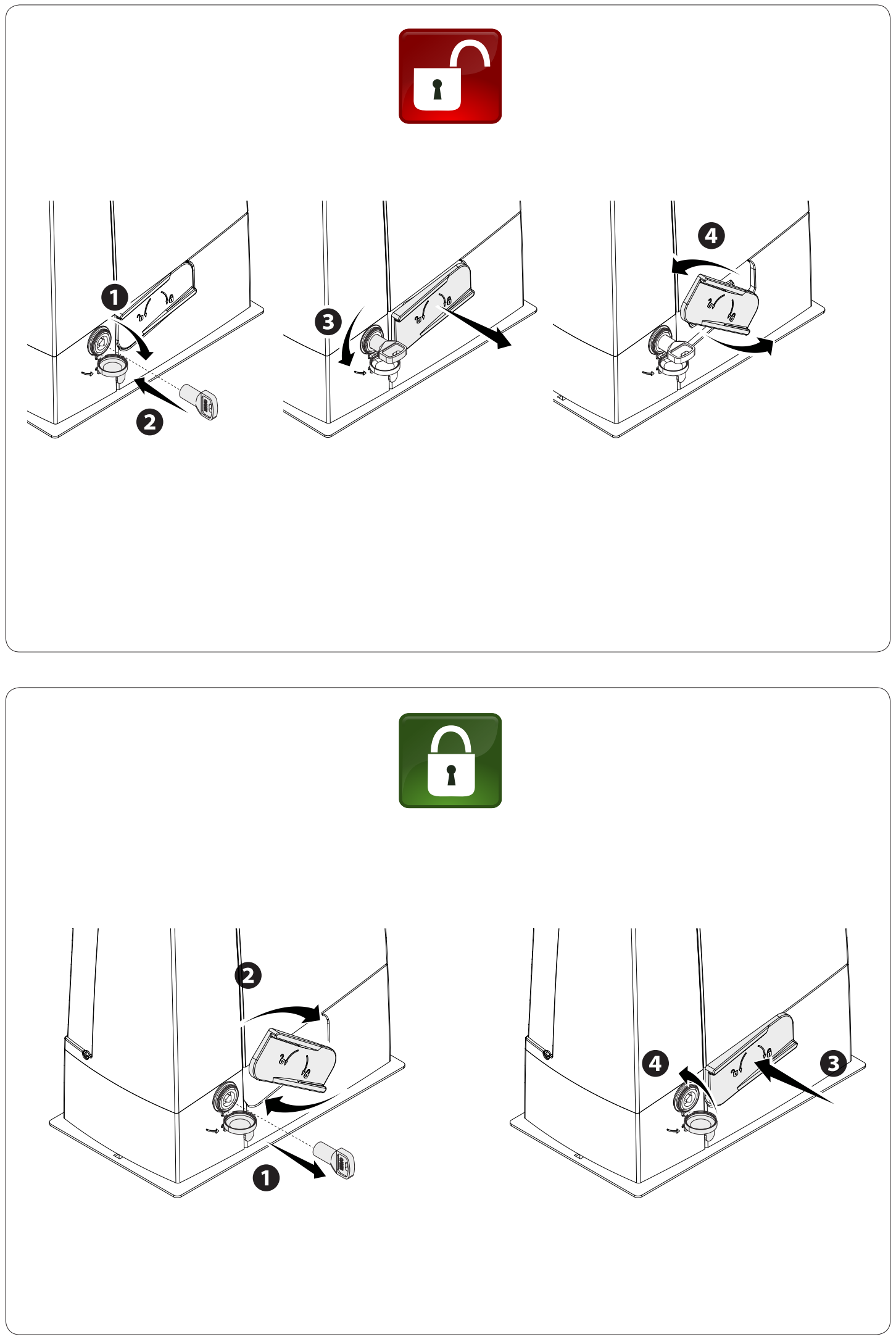

BXV manuāla atbloķēšana un atkārtota nobloķēšana

ZN7 vadības plates orientācija

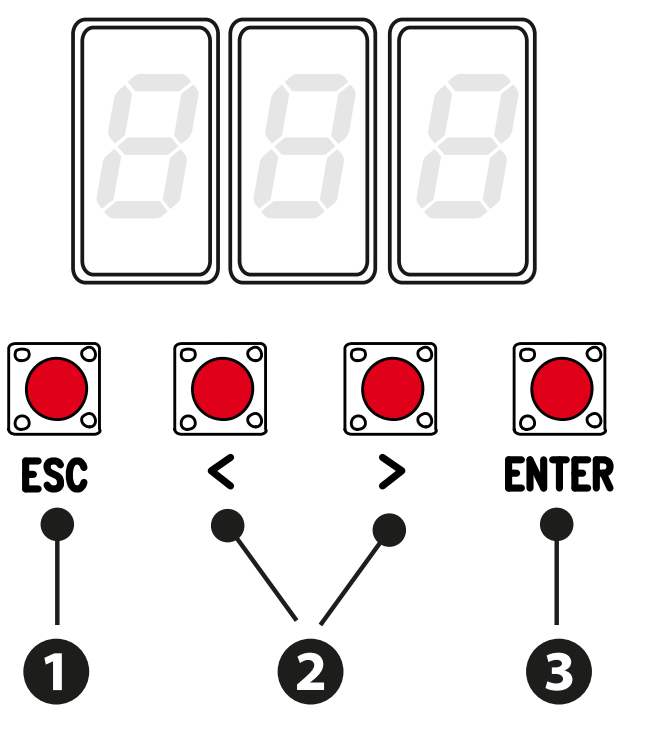

ZN7 ir displejs un pogas ESC, bultiņu pogas un ENTER. Iestatījumus, laikus un lietotājus pārvalda izvēlne. AF, Memory Roll, R700/R800, RSE un RIOCN8WS savienotājiem ir atšķirīgi lietojumi; karti ievietojiet vai izņemiet tikai tad, kad atvienots gan elektrotīkls, gan akumulatori.

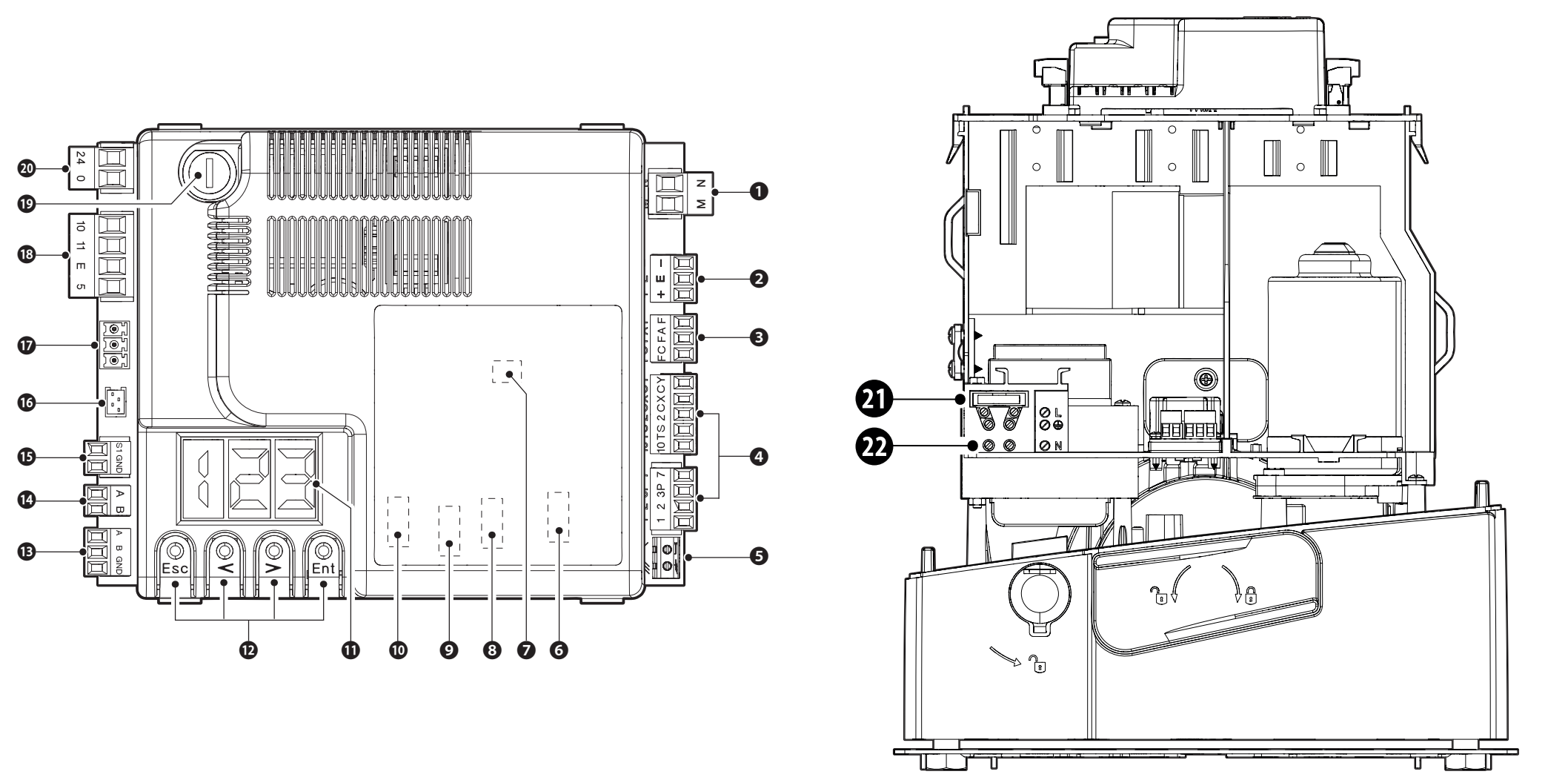

ZN7 vadības plates displejs, spailes un savienotāji

Attēla numurs	Elements
1 / 2 / 3	Motors / kodētājs / gala slēdži
4 / 5 / 6	Komandas un drošības ierīces / antena / AF
7 / 8 / 9 / 10	Memory Roll / R700 vai R800 / RSE / RIOCN8WS
11 / 12	Displejs / programmēšanas pogas
13 / 14 / 15	A–B–GND seriālais savienojums / A–B tastatūra / S1–GND transponderis
16 / 17 / 18	GSM modulis / RGP1 / piederumi un apgaismojums
19 / 20 / 21 / 22	Piederumu drošinātājs / plates ieeja / elektrotīkla drošinātājs / elektrotīkla pievads

ZN7 spailes un barošana

Spailes	Lietojums / spriegums / polaritāte
L / N / PE	230 V AC tīkls, 50/60 Hz BXV10AGS. PE ir aizsargvads; maiņstrāvai nav +/− polaritātes.
10 / 11	Piederumi: parasti 24 V AC, akumulatora režīmā 24 V DC, kopējā slodze ne vairāk kā 40 W. Līdzstrāvas gadījumā 10 = plus (+), 11 = mīnuss (−); maiņstrāvai polaritātes nav.
10 / E	Bākuguns vai cikla apgaismojums, 24 V AC/DC, maks. 25 W. Līdzstrāvas gadījumā 10 ir kopējais pozitīvais pols, E — komutējamā izeja.
10 / 5	Vārtu stāvokļa indikators, 24 V AC/DC, maks. 3 W. Līdzstrāvas gadījumā 10 ir kopējais pozitīvais pols, 5 — komutējamā izeja; nav paredzēta pastāvīgai barošanai.
24 / 0	Plates iekšējais pievads no barošanas bloka; nepievienojiet to kā piederumu izeju vai ārēju akumulatoru ieeju.
M / N	24 V DC motors; saglabājiet pareizā komplekta savienojumu shēmu. Nav 230 V pievads.
+ / E / −	Kodētājs: barošana +/− un signāls E; tā nav universāla piederumu izeja.
F / FA, F / FC	F — kopējā spaile, FA — atvēršana, FC — aizvēršana; NC gala kontakti bez polaritātes.
A / B / GND – RSE	Seriālais interfeiss ar RSE karti; nejauciet to ar A/B tastatūras spailēm.

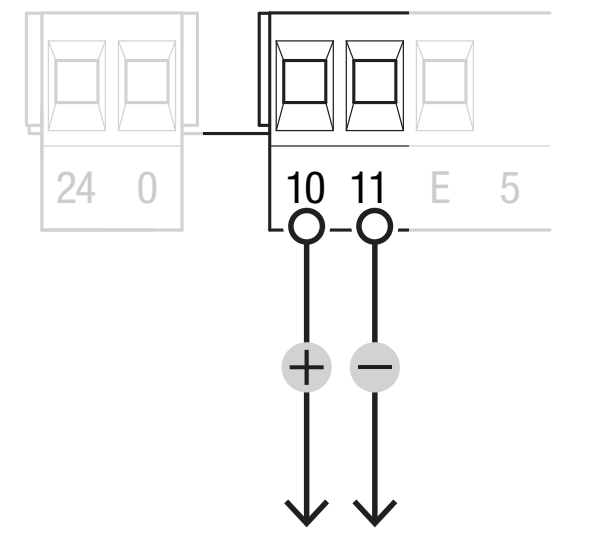

ZN7 piederumu barošanas izeja, 10 (+) un 11 (−) līdzstrāvas gadījumā

Komandas un drošības kontakti

Spailes	Kontakts / darbība
1–2	NC STOP; aktivizējiet F1 = ON, ja ir pievienots. Rūpnīcas iestatījums: F1 = OFF. Bez polaritātes.
2–7	NO komanda; darbību izvēlas ar F7. Bezpotenciāla kontakts bez polaritātes.
2–3P	NO daļēja vai pilnīga atvēršana atbilstoši F8. Bezpotenciāla kontakts bez polaritātes.
2–CX / 2–CY	NC drošības ieejas; iestatiet F2/F3. Bez polaritātes.
10 / TS	Atbilstoši shēmai pārbaudīta fotocelulu barošanas ķēde; neaktivizējiet F5, ja savienojums nav izveidots pareizi.
A–B / R800	Kodu tastatūra ar R800 dekodēšanas karti, F14 = 1.
S1–GND / R700	Transponderis vai lasītājs ar R700, F14 = 0.
Antena / AF	RG58 un pareizas frekvences/kodēšanas spraužamā radio karte.

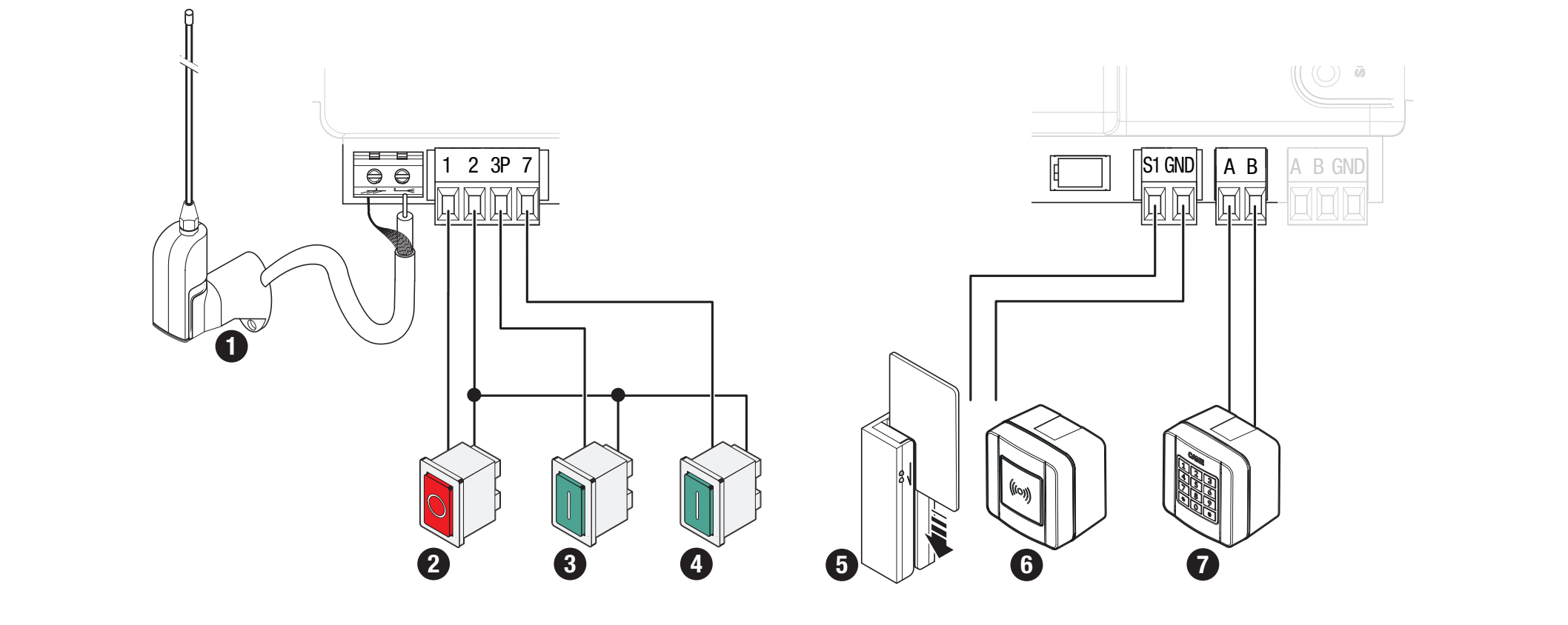

STOP, komandas, lasītājs un tastatūra ZN7

Bākuguns un stāvokļa indikācija

KLED24, 24 V AC/DC un 2 W, pievienojiet pie 10–E; bākugunij iestatiet F18 = 0. KLED24 barošanas pieslēgumiem nav atsevišķi norādīts +/−. Maiņstrāvai nav polaritātes; līdzstrāvas gadījumā 10 ir plates kopējais pozitīvais izvads. Nepievienojiet 230 V bākuguni šai 24 V izejai.

Izeja 10–5 paredzēta nelielam stāvokļa indikatoram, maks. 3 W, ar iestatījumu F10. Cikla apgaismojuma režīmam F18 = 1 nepieciešams automātiskās aizvēršanās laiks; apgaismojums paliek ieslēgts no atvēršanas līdz pilnīgai aizvēršanai, ieskaitot gaidīšanas laiku.

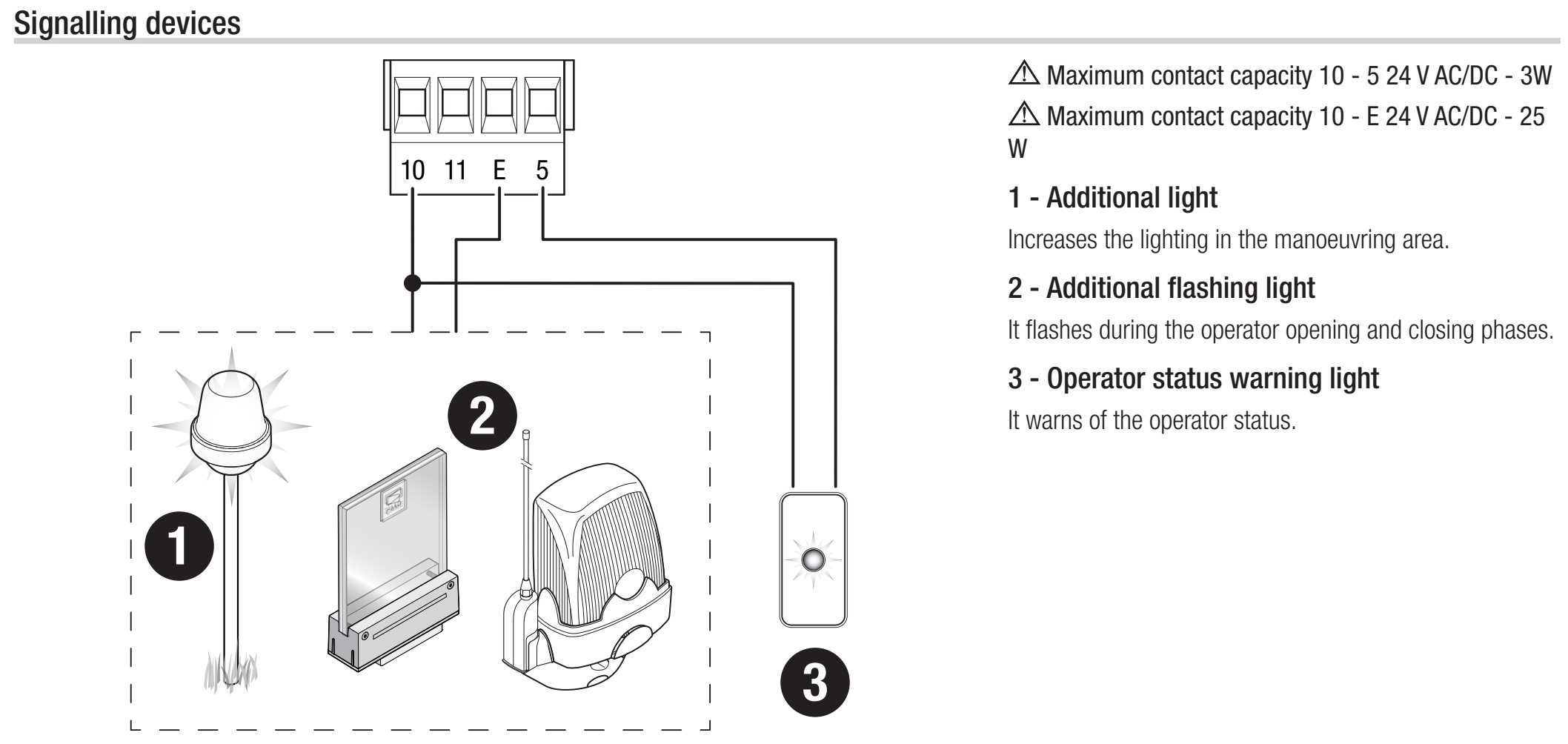

Gaisma, bākuguns un statusa indikācija uz ZN7

Fotoreleji un drošības tests

CAME DIR10 sastāv no raidītāja TX un uztvērēja RX ar 10 m darbības attālumu. Iestatiet uztvērēja džemperi uz 24 V. Pāra strāvas patēriņš ir 60 mA pie 24 V AC. RX barošanas spailes ir marķētas 10 (+), 2 (−); TX ir spailes TX un 2; ražotājs šajā shēmā pie tām nenorāda atsevišķu +/− marķējumu. Maiņstrāvas barošanas gadījumā līdzstrāvas polaritāte nav piemērojama. TX izvads ir daļa no sinhronizācijas; savienojiet RX TX ar TX TX atbilstoši shēmai, nevis pieslēdziet tieši no plates spailes 10.

Fotoreleja spaile	Standarta pieslēgums	Pieslēgums ar testu
RX 10 (+)	Plate 10	Plate 10
RX 2 (−) un RX C	Plate 2	Plate 2
RX TX ↔ TX TX	Savienojiet TX starp uztvērēju un raidītāju	Tas pats savienojums
TX 2	Plate 2	Plate TS
RX NC	Plate CX	Plate CX

C–NC ir bezpotenciāla drošības kontakts. Tam nav plusa vai mīnusa pola. Barošanas pieslēgums un kontakts ir divas atsevišķas ķēdes. Līdzstrāvas gadījumā 10 ir pozitīvais pols; RX negatīvais izvads 2 šajā konkrētajā shēmā ir savienots ar plates kopējo spaili 2. Nesajauciet spaili 2 ar barošanas spaili 11.

Ja kontakts pieslēgts pie CX, iestatiet F2 = C1. Ja kontakts pieslēgts pie CY, izvēlieties atbilstošo reakciju, izmantojot F3. C1 aizvēršanās laikā no jauna atver vārtus, C2 atvēršanās laikā tos no jauna aizver, C3 aptur kustību un pēc tam automātiski aizver vārtus, un tam nepieciešams F19; C4 gaida šķēršļa novēršanu un pēc tam atsāk kustību.

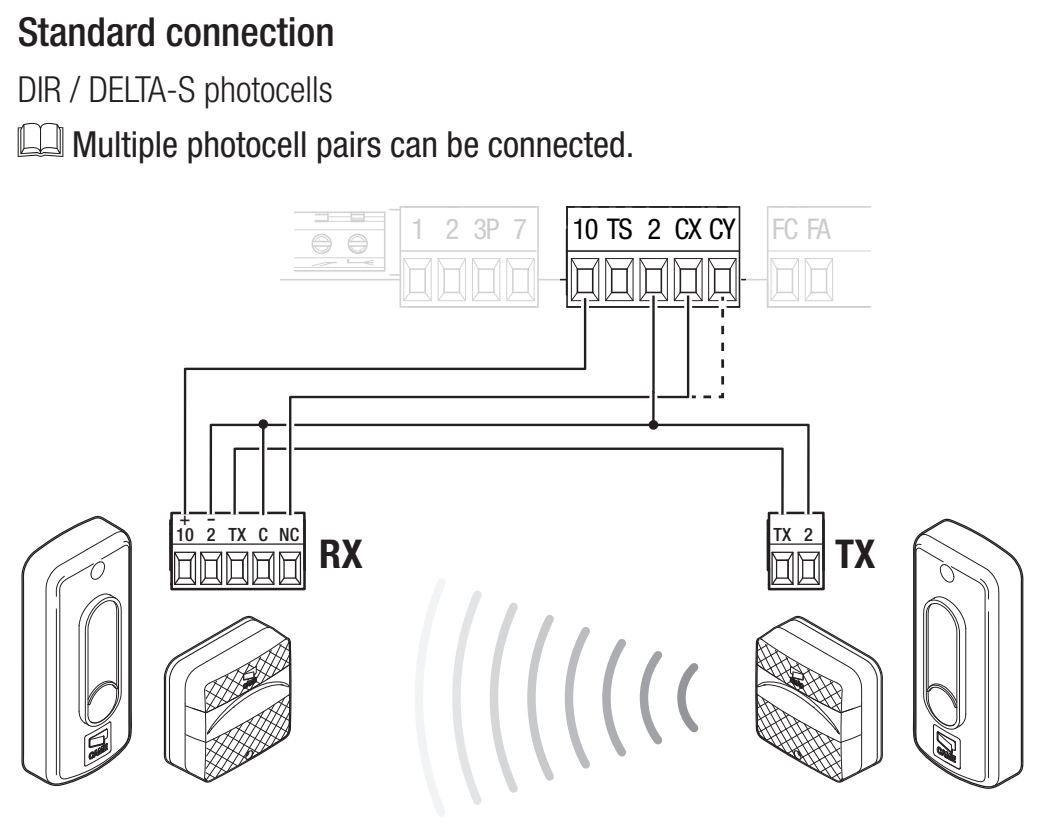

Sinhronizētu fotoreleju standarta pieslēgums pie ZN7

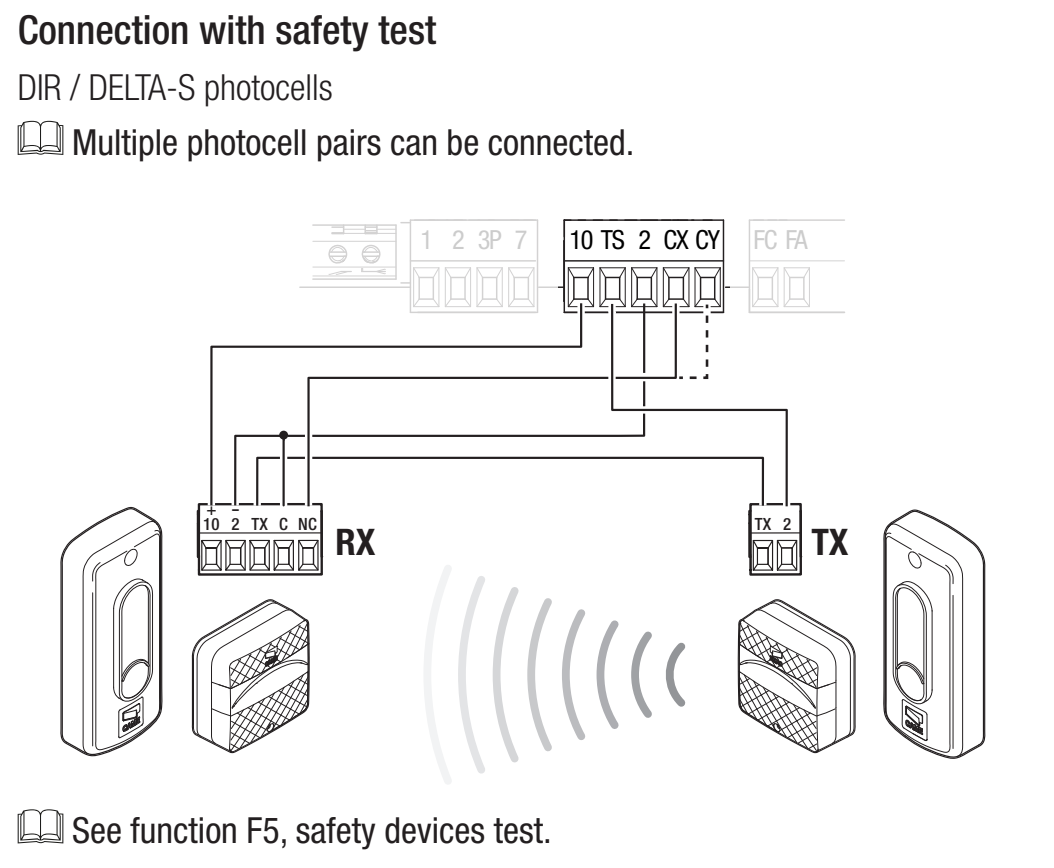

Testa pieslēgums caur TS

Testa režīmā TX 2 tiek pārvietots uz TS, bet RX 2 un RX C paliek pieslēgti plates spailei 2. TX savienojums starp raidītāju un uztvērēju paliek. Vispirms, kad barošana ir izslēgta, pārveidojiet pieslēgumu un tikai pēc tam aktivizējiet testu.

Iestatiet F5 = 1 CX, 2 CY vai 4 gan CX, gan CY. Ja tests neizdodas, tiek parādīts E4, un piedziņa komandu neizpilda. Šo funkciju izmanto kopā ar aktivizētām drošības ieejām.

Sinhronizētu fotoreleju pieslēgums ar TS testu pie ZN7

Pēc pieslēgšanas pārbaudiet, kā stars tiek pārtraukts attiecīgās kustības laikā un pēc tam atkal atbrīvots. Drošības ieeju nedrīkst pastāvīgi savienot ar tiltu kā bojājuma risinājumu.

Drošības malas

NC kontakta malu pieslēdziet starp 2 un CX vai CY un izvēlieties C7 — atkārtota atvēršana aizvēršanās laikā, vai C8 — atkārtota aizvēršana atvēršanās laikā. Bezpotenciāla kontaktam nav polaritātes. Pretestības malu nepieslēdziet kā parastu NC kontaktu; tai nepieciešama konkrētajam vadības blokam piemērota saskarne.

ZN7 pirmā palaišana

Pārbaudiet brīvu kustību, zobstieni, fiksētos un slēdžus aktivizējošos gala atdorus, nofiksētu piedziņu, pieslēgumus un bīstamo zonu aizsardzību.
Ieslēdziet barošanu un pārbaudiet displeju. Iestatiet A1 = 4 motoram līdz 1000 kg, F54 atbilstoši kustības virzienam un F1 atbilstoši pieslēgtajai STOP pogai.
Iestatiet F2/F3 pieslēgtajām aizsargierīcēm un, ja nepieciešams, F5 testam. Neizmantotās ieejas atstājiet deaktivizētas. Apmācības laikā F11 jābūt iestatītam uz ON.
Izpildiet A3 — gājiena apmācība.
Iestatiet darbības parametrus un lietotājus, pēc tam pārbaudiet pilnu ciklu, daļēju atvēršanu, katru drošības ierīci, bākuguni un darbību pēc elektrotīkla pārtraukuma.

Pirmais parastais manevrs pēc barošanas ieslēgšanas ir atvēršana; pagaidiet, līdz tā ir pabeigta. A3 kalibrācijai ir sava secība. Ja rodas neparasts troksnis, vibrācijas vai nepareizs kustības virziens, nekavējoties apturiet piedziņu ar ESC/STOP un novērsiet cēloni.

A3 — automātiska gājiena apmācība

Priekšnosacījumi: pareizi iestatīts A1 un F54, iestatīta STOP poga, aktivizēts enkoders, pareizi gala slēdži un fiksētie gala atduri. Manuāli pārvietojiet vārtu vērtni aptuveni līdz pusei un no jauna nofiksējiet piedziņu. Zona ir jāatstāj brīva.

Kalibrēšanas laikā drošības ierīces ir deaktivizētas, izņemot apturēšanu ar ESC pogu. Tehniķim jāuzrauga visa kustība un jānovērš cilvēku iekļūšana kustības zonā.

Nospiediet ENTER, ar bultiņām izvēlieties A3 un apstipriniet ar ENTER.
Izvēlieties ON un apstipriniet ar ENTER.
Vispirms piedziņa aizver vārtus līdz gala pozīcijai; displejā redzams CL1.
Pēc tam piedziņa atver vārtus līdz gala pozīcijai; displejā redzams OP1.
Pēc pabeigšanas pārbaudiet visu kustības gājienu un aizsargierīces. Ja parādās E1/E2, vispirms novērsiet cēloni saskaņā ar diagnostiku; neatkārtojiet apmācību, kamēr nav novērsts mehānisks bojājums.

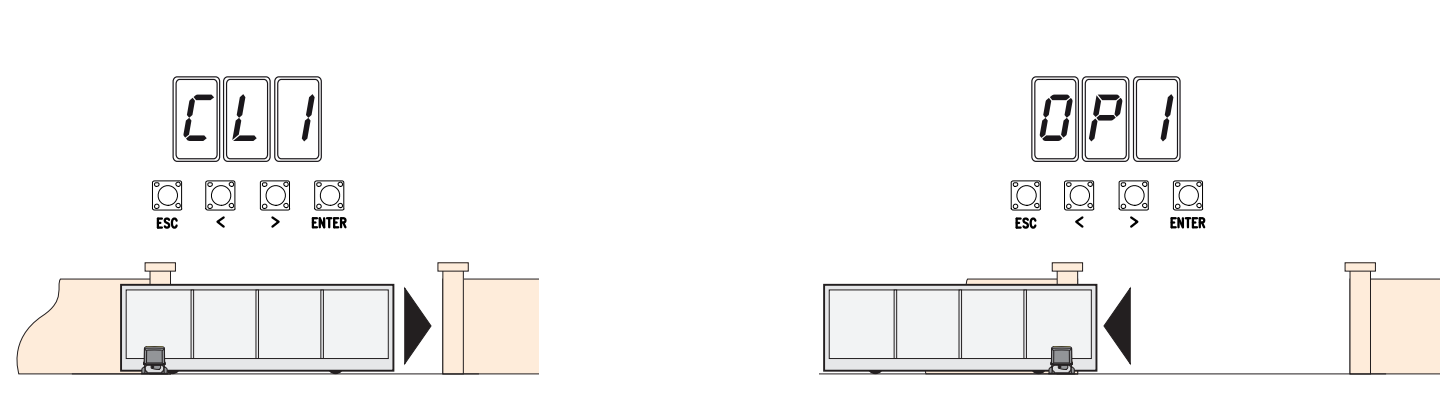

ZN7 kalibrēšana — aizvēršana CL1 un atvēršana OP1

Programmēšana displejā

Programmējiet, kad piedziņa ir apturēta. ENTER atver izvēlni un apstiprina izvēli; bultiņas </> izvēlas izvēlnes elementu vai maina vērtību. Pēc izmaiņām nospiediet ENTER, lai apstiprinātu. ESC atceļ neapstiprinātās izmaiņas, atgriežas iepriekšējā līmenī vai aizver izvēlni. Parastas darbības laikā ESC aptur piedziņu; bultiņas ļauj veikt pārbaudes kustību.

Treknrakstā norādītas attiecīgās izvēlnes rūpnīcas vērtības. Piederumu funkcijas parādās tikai tad, ja ir uzstādīta vajadzīgā karte vai aktivizēta saistītā funkcija. Pirms izmaiņu veikšanas pierakstiet pašreizējos iestatījumus. Jo mazāks F34/F35 jutības skaitlis, jo lielāka jutība; pēc ātruma, griezes momenta vai jutības maiņas jāpārbauda spēki un aizsargierīces.

F funkcijas

Funkcija un nozīme	Vērtības / rūpnīcas iestatījums
F1 — pilnīga apturēšana NC ieeja 1–2. STOP izslēdz automātisko aizvēršanu; turpināt ar jaunu komandu. Ja STOP nav pievienots, atstāt OFF.	OFF ON
F2 – CX ieeja Kontakts 2–CX; izvēlēties atbilstoši fotocelēm vai drošības kontakta malai. C3 nepieciešams F19.	OFF – izslēgts C1 – atkārtoti atvērt aizvēršanās laikā C2 – atkārtoti aizvērt atvēršanās laikā C3 – apturēt un pēc tam automātiski aizvērt C4 – gaidīt šķēršļa novākšanu, pēc tam turpināt C7 – drošības kontakta mala: atkārtoti atvērt aizvēršanās laikā C8 – drošības kontakta mala: atkārtoti aizvērt atvēršanās laikā
F3 – CY ieeja Kontakts 2–CY; otra neatkarīga drošības ieeja. C3 nepieciešams F19.	OFF – izslēgts C1 – atkārtoti atvērt aizvēršanās laikā C2 – atkārtoti aizvērt atvēršanās laikā C3 – apturēt un pēc tam automātiski aizvērt C4 – gaidīt šķēršļa novākšanu, pēc tam turpināt C7 – drošības kontakta mala: atkārtoti atvērt aizvēršanās laikā C8 – drošības kontakta mala: atkārtoti aizvērt atvēršanās laikā
F5 – fotocelu pārbaude Pārbaudāmais atzars jāpievieno caur TS. Bezvadu ierīču pārbaude vienmēr ir aktīva.	0 – izslēgts 1 – CX 2 – CY 4 – CX un CY
F6 – Vadības pogas turēšana Atlaižot pogu, piedziņa apstājas; pārējās vadības ierīces tiek deaktivizētas. Izmantot tikai uzraudzītu vadību; katras pogas virzienu pārbaudīt izmēģinājumā.	0 – izslēgts 1 – aktīvs
F7 – Komanda 2–7 Piešķir darbību vadu komandai.	0 – secīga darbība: atvērt – aizvērt 1 – atvērt – STOP – aizvērt – STOP 2 – tikai atvērt 3 – tikai aizvērt
F8 – Komanda 2–3P Daļēju atvēršanu nosaka F36, ja kodētājs ir ieslēgts, un F71, ja tas ir izslēgts.	1 – daļēji atvērt 2 – pilnībā atvērt
F9 – Šķērslis, kad motors ir apstādināts Ja vārti ir atvērti, aizvērti vai pilnībā apstājušies, kustība netiek pieļauta, ja aizsardzības sistēma konstatē šķērsli.	OFF ON
F10 – Vārtu stāvokļa indikācija Izeja 10–5, 24 V AC/DC, maks. 3 W.	0 – deg, kad vārti ir atvērti, kā arī kustības laikā 1 – atvēršanas laikā mirgo ik pēc 0,5 s, aizvēršanas laikā – ik pēc 1 s; atvērti = deg, aizvērti = nedeg
F11 – Kodētājs Regulē palēnināšanu, šķēršļu noteikšanu un jutību.	ON – ieslēgts OFF
F12 – Lēna kustības sākšana Pirmajās sekundēs pēc komandas kustība notiek lēnā ātrumā.	OFF ON
F14 – Sensora veids Piekļuves elements ar atbilstošu dekodēšanas karti.	0 – transponders / karšu lasītājs ar R700 1 – koda tastatūra ar R800
F18 – Gaisma 10–E Izeja 24 V AC/DC, maks. 25 W. Cikla apgaismojumam jābūt iestatītai automātiskai aizvēršanai.	0 – bākuguns kustības laikā 1 – cikla apgaismojums no atvēršanas līdz pilnīgai aizvēršanai, arī gaidīšanas laikā
F19 – Automātiska aizvēršana Gaidīšanas laiks pēc pilnīgas atvēršanas. Netiek aktivizēta pēc pilnīgas apturēšanas ar STOP, strāvas padeves pārtraukuma vai tad, ja nostrādā šķēršļus konstatējošā aizsardzības sistēma.	OFF – izslēgts 1 līdz 180 s
F20 – Aizvēršana pēc daļējas atvēršanas Nepieciešams aktīvs F19; piemēro tos pašus ierobežojumus apturēšanas ar STOP, strāvas padeves pārtraukuma un šķēršļa gadījumā.	OFF 1 līdz 180 s 10 s – rūpnīcas iestatījums
F21 – Iepriekšēja mirgošana Bākuguns darbības laiks pirms kustības sākuma.	OFF 1 līdz 10 s
F28 – Atvēršanas ātrums Maksimālā atvēršanas ātruma procentuālā vērtība; pēc izmaiņām pārbaudiet pilnu kustības ciklu un drošību.	60 līdz 100 % 100 % – rūpnīcas iestatījums
F30 – Palēnināšanas ātrums Palēnināšana gan atvēršanas, gan aizvēršanas laikā; tikai tad, ja kodētājs ir aktīvs.	10 līdz 50 % 50 % – rūpnīcas iestatījums
F34 – Jutība kustības laikā Šķēršļu noteikšana parastas kustības laikā. Jo mazāks skaitlis, jo augstāka jutība.	10 līdz 100 % 10 % – visaugstākā jutība 100 % – viszemākā jutība
F35 – Jutība palēnināšanas laikā Tikai tad, ja kodētājs ir aktīvs; pēc izmaiņām pārbaudiet spēkus.	10 līdz 100 % 10 % – visaugstākā jutība 100 % – viszemākā jutība
F36 – Daļējas atvēršanas punkts Kopējā kustības ceļa daļa; tikai tad, ja kodētājs ir aktīvs.	10 līdz 80 % 10 % – rūpnīcas iestatījums
F37 – Palēnināšanas punkts atvēršanas laikā Palēnināšanas sākums procentos no kopējā kustības ceļa; tikai ar kodētāju.	10 līdz 60 % 25 % – rūpnīcas iestatījums
F38 – Palēnināšanas punkts aizvēršanas laikā Palēnināšanas sākums procentos no kopējā kustības ceļa; tikai ar kodētāju.	10 līdz 60 % 25 % – rūpnīcas iestatījums
F49 – RSE seriālā saskarne Nepieciešama RSE savienotājā ievietota karte.	0 – izslēgts 1 – savienotas piedziņas 3 – CRP komunikācija
F50 – Saglabāt datus Lietotājus, laikus un konfigurāciju saglabā Memory Roll; funkcija tiek parādīta tikai tad, ja ir ievietota atmiņas karte.	0 – neveikt 1 – saglabāt
F51 – Ielādēt datus Ielādē saglabātos datus no Memory Roll; funkcija tiek parādīta tikai tad, ja ir ievietota atmiņa.	0 – neveikt 1 – ielādēt

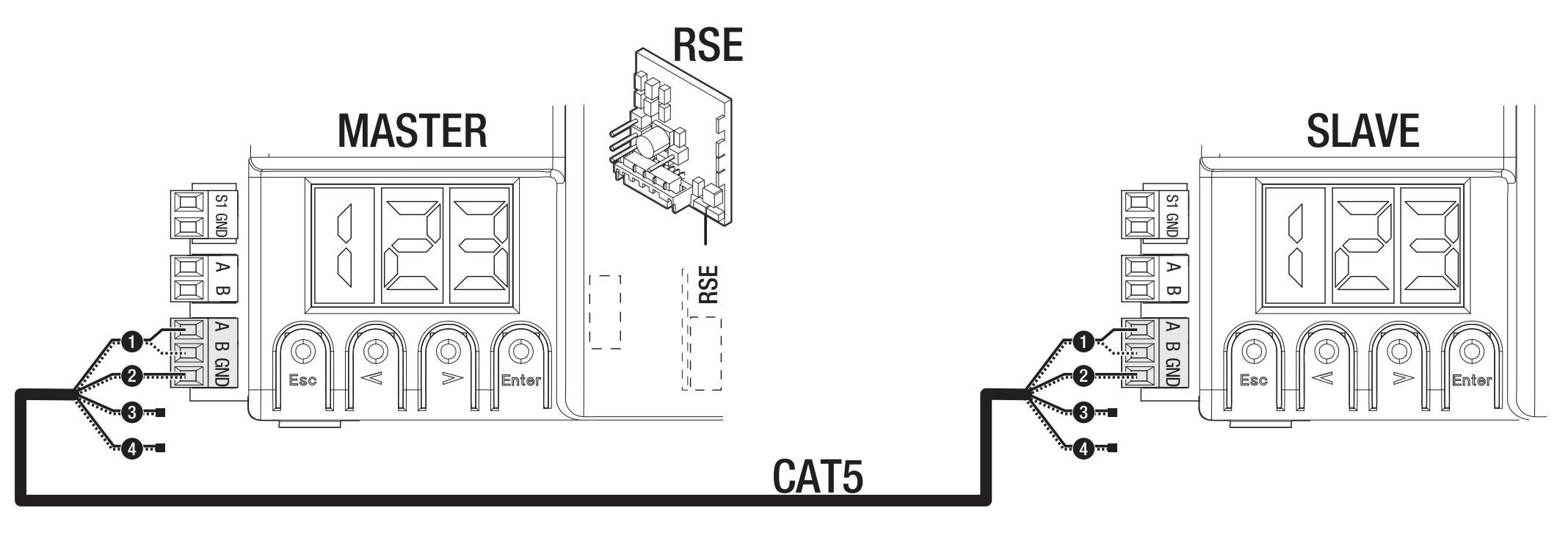

F52 – MASTER → SLAVE pārsūtīšana Parametru pārsūtīšana uz otru piedziņu; tikai savienotā RSE režīmā.	OFF ON – pārsūtīt
F54 – Atvēršanas virziens Izvēlieties atbilstoši faktiskajai montāžai.	0 – pa kreisi 1 – pa labi
F56 – CRP adrese Unikāla plates adrese vairākām piedziņām CRP sistēmā.	1 līdz 255
F63 – Seriālās komunikācijas ātrums Iestatiet atbilstoši pievienotajai sistēmai.	0 – 1 200 bps 1 – 2 400 bps 2 – 4 800 bps 3 – 9 600 bps 4 – 14 400 bps 5 – 19 200 bps 6 – 38 400 bps 7 – 57 600 bps 8 – 115 200 bps
F65 – RIO ED T1 Pirmā bezvadu drošības mala; tikai ar atbilstošu RIO saskarni.	OFF P0 – STOP, bez automātiskas aizvēršanas; turpināt ar jaunu komandu P7 – atvērt no jauna aizvēršanas laikā P8 – aizvērt no jauna atvēršanas laikā
F66 – RIO ED T2 Otrā bezvadu drošības mala; pārbaudiet T2 kanālu un šo displeja iestatījumu.	OFF P0 – STOP, bez automātiskas aizvēršanas; turpināt ar jaunu komandu P7 – atvērt no jauna aizvēršanas laikā P8 – aizvērt no jauna atvēršanas laikā
F67 – RIO PH T1 Pirmie bezvadu fotokopāri; tikai ar RIO saskarni. P3 nepieciešama automātiska aizvēršana.	OFF P1 – atvērt no jauna aizvēršanas laikā P2 – aizvērt no jauna atvēršanas laikā P3 – daļēji apturēt ar automātisku darbību P4 – gaidīt šķēršļa novākšanu
F68 – RIO PH T2 Otrie bezvadu fotokopāri; tikai ar RIO saskarni. P3 nepieciešama automātiska aizvēršana.	OFF P1 – atvērt no jauna aizvēršanas laikā P2 – aizvērt no jauna atvēršanas laikā P3 – daļēji apturēt ar automātisku darbību P4 – gaidīt šķēršļa novākšanu
F71 – Daļējas atvēršanas laiks Izmanto, ja enkoders F11 ir izslēgts; ja enkoders ir aktīvs, iestata F36.	5 līdz 40 s

Lietotāji un sistēma U / A / H

Funkcija un nozīme	Izvēles / apstiprināšana
U1 – Jauns lietotājs Tālvadības pults/piekļuves ierīces savienošana pārī; ne vairāk kā 250 lietotāju.	1 – pakāpeniski 2 – secīgi 3 – tikai atvērt 4 – daļēja atvēršana
U2 – Dzēst vienu lietotāju Ar bultiņām izvēlieties saglabāšanas numuru vai aktivizējiet attiecīgo tālvadības pulti; ENTER apstiprina, CLr paziņo par dzēšanu.	OFF ON – atlasīt un dzēst lietotāju
U3 – Dzēst visus Dzēš visus saglabātos lietotājus.	0 – neveikt 1 – dzēst
U4 – Radio kodējums Izvēloties 2 vai 3, tiek dzēsti saglabātie raidītāji ar citu kodējumu. Pirms apstiprināšanas pierakstiet lietotājus un pārbaudiet vadības bloka versiju.	1 – visi atbalstītie kodējumi 2 – Rolling Code 3 – TWIN / TW key block
A1 – Motora tips BXV10AGS vērtībai jābūt 4. Cita izvēle nemaina motora fizisko celtspēju.	1 – 400 kg 2 – 600 kg 3 – 800 kg 4 – 1 000 kg
A3 – Gājiena apguve Automātiskās kalibrēšanas palaišana.	OFF ON – palaist
A4 – Parametru atiestatīšana Atjauno rūpnīcas iestatījumus un dzēš apgūto gājienu. Pirms ekspluatācijas no jauna iestatiet un pārbaudiet drošību.	OFF ON – izpildīt
A5 – Manevru skaitītājs Parāda atsevišķo kustību skaitu; tas nav pilnu atvēršanas/aizvēršanas ciklu skaits.	001 = 100 manevri 010 = 1 000 100 = 10 000 999 = 99 900 CSI = apkopes iejaukšanās
A6 – Motora griezes moments Iestatiet atbilstoši mehānismam; pēc izmaiņām izmēriet spēkus un pārbaudiet aizsardzību.	1 – minimums līdz 5 – maksimums
H1 – Aparātprogrammatūras versija Parāda FW un GUI versiju; pierakstiet to apkopei un versijas pārbaudei.	Parādīt versiju

Tālvadības pulšu savienošana pārī un dzēšana

ZN7 atmiņas ietilpība ir 250 lietotāji. Uztvērējam jābūt ievietotam AF ligzdā un jāatbilst raidītāja frekvencei un kodējumam. Fiksēta koda 433,92 MHz piemērs ir TOP-432EE ar AF43S. U4 var ierobežot uztveramo kodējumu diapazonu; ar vienādu frekvenci nepietiek.

U1 izvēlieties darbību: 1 – pakāpeniski, 2 – secīgi, 3 – tikai atvērt vai 4 – daļēji atvērt.
Apstipriniet ar ENTER un nosūtiet kodu, nospiežot izvēlēto tālvadības pults pogu.
Atkārtojiet procedūru nākamajam lietotājam. Pierakstiet saglabāšanas numurus un tiem piešķirtās komandas, pēc tam pārbaudiet reālo darbību.

Vienu lietotāju var dzēst, izmantojot U2: izvēlieties ON, ar bultiņām atlasiet numuru vai aktivizējiet attiecīgo saglabāto raidītāju un apstipriniet ar ENTER. Displejā redzamais CLr apstiprina dzēšanu. U3 = 1 dzēš visus lietotājus.

U4 = 2 (Rolling Code) vai 3 (TWIN) dzēš iepriekš saglabātos raidītājus ar citu kodējumu. Pirms izmaiņām pārbaudiet sistēmu, H1 versiju un tālvadības pulšu uzskaiti; neizmantojiet šīs izmaiņas kā izmēģinājuma risinājumu uztvērēja kļūmei.

Dublēšana, izmantojot Memory Roll

Atvienojiet elektrotīklu un, ja ir, arī baterijas, pēc tam ievietojiet Memory Roll tā savienotājā.
Ieslēdziet barošanu; datu saglabāšanai izmantojiet F50 = 1, bet ielādei — F51 = 1. Ielāde aizstās plates datus ar saglabātajiem datiem.
Kad darbība pabeigta, atkal atvienojiet barošanu un izņemiet atmiņas karti.
Pēc ielādes pārbaudiet modeli, virzienu, aizsardzības ierīces un visas komandas. Šai ZN7 platei ir Memory Roll savienotājs; neizmantojiet neesošu USB pieslēgvietu.

Divu piedziņu sinhronizēšana

Katrā platē izmanto RSE karti un CAT 5 savienojumu, vadus pieslēdzot A–B–GND atbilstoši attēlam. Vadības un drošības ierīces pieslēdziet MASTER platei. Tajā iestatiet F49 = 1, virzienu F54 un parametru pārsūtīšanu F52. Lietotājus saglabājiet MASTER platē; daļēja atvēršana un komanda “soli pa solim” darbojas, kā parādīts kopējā sistēmā.

RSE un MASTER–SLAVE savienojums divām BXV piedziņām

RIO bezvadu drošības sistēma

RIOCN8WS izmanto atsevišķu RIO savienotāju. F65/F66 konfigurē divas bezvadu drošības malas, bet F67/F68 — divus fotocelulu kanālus. Pārbaudiet ierīces un kanāla faktisko apzīmējumu displejā. Bezvadu drošības pārbaude joprojām ir aktīva; pirms darbības atsākšanas novērsiet sakaru zudumu E17 vai trūkstošu konfigurāciju E18.

A4 — parametru atiestatīšana

Pirms atiestatīšanas pierakstiet H1 versiju, iestatījumus un lietotājus; ja jums ir Memory Roll, saglabājiet datus. A4 izvēlieties ON un apstipriniet ar ENTER. Šeit aprakstītajam variantam tiek atjaunoti rūpnīcas iestatījumi un dzēsta apgūtā kustības trajektorija.

Pēc atiestatīšanas no jauna iestatiet A1, F54, F1, drošības ieejas un veiciet A3 apmācīšanu. Pirms ierastās ekspluatācijas pārbaudiet aizsardzības ierīces. Lietotāju dzēšana ir atsevišķa funkcija U3. Platei ar citu izvēlni A4 atiestatīšanas apjoms var atšķirties; skatiet konkrētā varianta dokumentāciju.

Diagnostika pēc displeja rādījumiem

Kods	Nozīme / pārbaude
E1	Kalibrēšanas kļūda. Pārbaudīt A3, mehānismu, virzienu un gala slēdžus.
E2	Iestatījuma kļūda. Pārbaudīt modeli A1, virzienu F54 un to, vai apmācīšana ir pabeigta.
E3	Kodētāja kļūda. Kad barošana ir atvienota, pārbaudīt savienotāju +/E/− un vadus; pēc remonta veikt apmācīšanu.
E4	Drošības pārbaudes kļūda. Pārbaudīt TX pie TS, barošanu, NC un F5.
E7	Pārsniegts darbības laiks. Pārbaudīt pretestību, gala atdures un vai kustība ir pabeigta.
E9	Šķērslis aizvēršanas laikā. Novērst reālo šķērsli; pārbaudīt zobratu sliedi un jutību.
E10	Šķērslis atvēršanas laikā. Pārbaudīt kustības ceļu un pareizu spēka iestatījumu.
E11	Pārāk daudz šķēršļu pēc kārtas. Salabot mehānismu vai novērst aizsardzības nostrādes cēloni.
E13	Abi gala kontakti ir atvērti. Pārbaudīt FA/FC/F un pārslēgšanas atdures.
E14	Sērijveida sakaru kļūda. Pārbaudīt RSE, CAT 5 un konfigurāciju.
E15	Nesaderīgs raidītājs. Pārbaudīt AF, frekvenci un U4.
E17	Bezvadu sistēmas sakaru kļūme. Pārbaudīt RIO, ierīces un traucējumus.
E18	Bezvadu sistēma nav konfigurēta. Pārbaudīt RIO un attiecīgos parametrus F65–F68.

Ja vārti nekustas, pārbaudiet barošanu, piedziņas atbloķēšanu, STOP un aktīvās drošības ieejas, vai nav pastāvīgi nospiesta poga, kā arī raidītāja bateriju. Ja vārti atveras, bet neaizveras, pārbaudiet fotoelementus un to NC kontaktu. Neapejiet aizsardzības ierīces kļūmi, pastāvīgi savienojot kontaktus.

ZN7 drošinātāji 230 V

Ķēde	Ātras darbības drošinātājs
Elektrotīkls LINE	1,6 A-F
Piederumi	2 A-F

Drošinātājus pārbaudiet, kad elektrotīkls un baterijas ir atvienotas. Nomainiet tikai pret tādas pašas vērtības un tipa drošinātāju; vispirms novērsiet īssavienojuma vai pārslodzes cēloni.

Apkope un serviss

Regulāri pārbaudiet, vai kustības ceļš un zobratu sliede ir tīri, vai vārtus var viegli pārvietot manuāli, vai piedziņa ir droši nostiprināta, kā arī pārbaudiet pārslēgšanas atdures, kabeļus, atbloķēšanu un visas aizsardzības ierīces. Pirms tīrīšanas un jebkādu darbu veikšanas atvienojiet elektrotīklu un rezerves bateriju. Bojājumu, neparasta trokšņa vai vibrāciju gadījumā pārtrauciet ekspluatāciju un novērsiet cēloni.

Iestatiet A6 griezes momentu un F34/F35 jutību atbilstoši mehānisma faktiskajam stāvoklim; nepalieliniet griezes momentu, lai slēptu pretestību vai bojājumu. Pēc regulēšanas vai apkopes pārbaudiet visu kustības ciklu, spēkus un aizsardzības ierīces. Apkopes žurnālā norādiet H1, manevru skaitu A5 un remontdarbus. Nododiet lietotājam visas komplektācijas instrukcijas un parādiet, kā manuāli atbloķēt piedziņu. Nolietotu elektroniku un baterijas nododiet tam paredzētajā savākšanas punktā.

CAME BXV10AGS tehniskie parametri

Parametrs	Vērtība
Maksimālais vārtu vērtnes svars	1000 kg
Maksimālais vārtu vērtnes garums	20 m
Piedziņas elektrotīkla barošana	230 V AC, 50/60 Hz
Motora barošana	24 V DC
Jauda	400 W
Vilces spēks	1000 N
Maksimālais pārvietošanās ātrums	11 m/min
Maksimālā strāva — ražotāja tehnisko datu tabulas vērtība	16 A
Aizsardzības pakāpe	IP54
Darba temperatūra	−20 līdz +55 °C
Ekspluatācija	Intensīva ekspluatācija; tas nenozīmē fiksētu ciklu skaitu stundā.
Darbības laiks	180 s
Enerģijas patēriņš gaidstāves režīmā	5,5 W
Aizsardzības klase	I
Zobrats / gala slēdži	4. modulis / mehāniski
Korpusa krāsa	Pelēka, RAL 7024
Vadība šajā rokasgrāmatā	ZN7, displejs un ESC/bultiņas/ENTER
Iestatījums A1	4–1000 kg

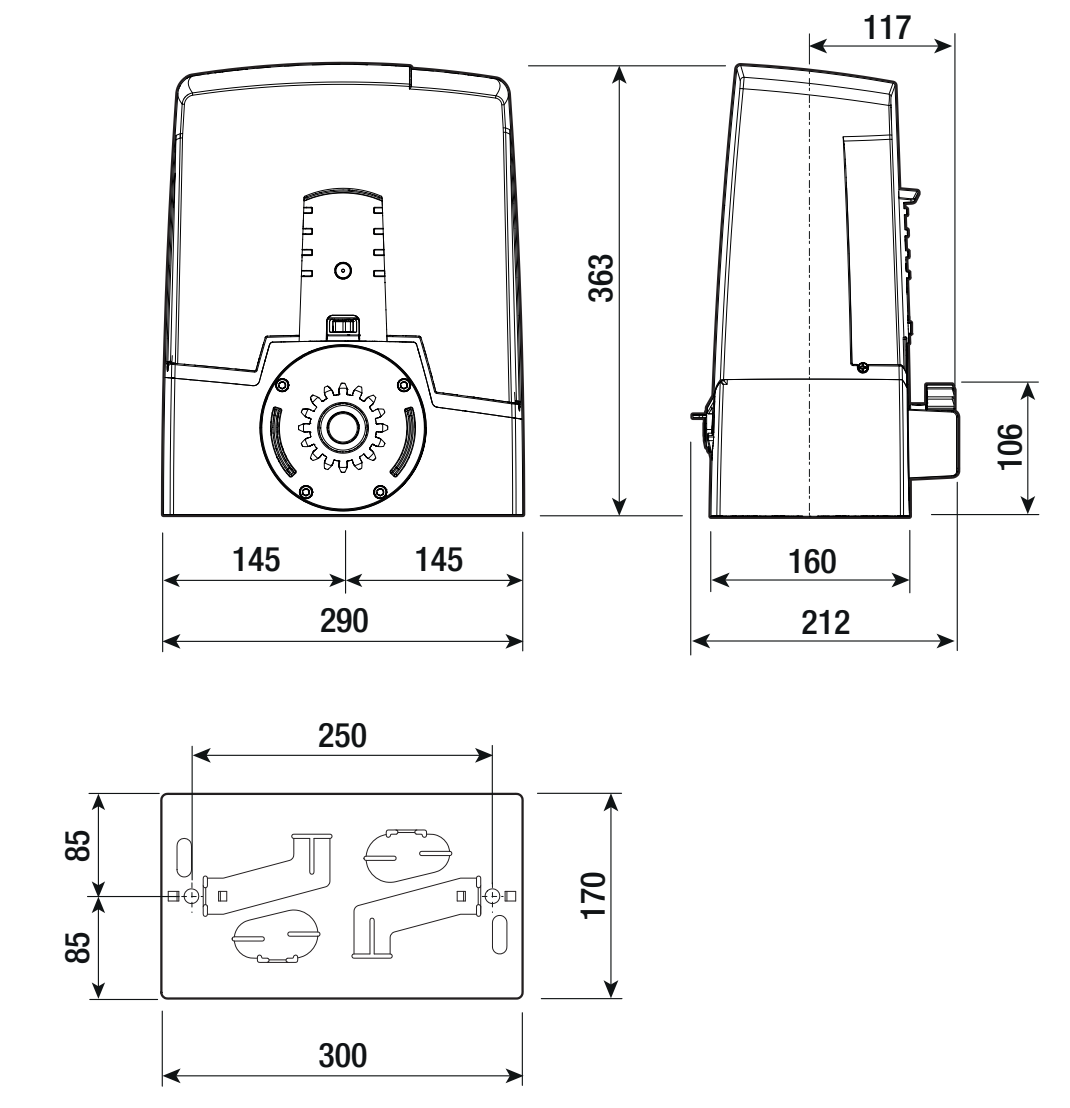

Korpusa izmēri (platums × dziļums × augstums)	290 × 212 × 363 mm
Montāžas plāksne	300 × 170 mm; attālumi saskaņā ar rasējumu

CAME BXV10AGS piedziņas rokasgrāmata

PDF

Vēlos pasūtīt šo produktu. Kā rīkoties?

Izvēlieties sev ērtāko veidu:

pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]

Jautājiet mums par produktu CAME BXV10AGS – atsevišķs piedziņas mehānisms bīdāmajiem vārtiem līdz 1000 kg (A)

Produkts:	CAME BXV10AGS – atsevišķs piedziņas mehānisms bīdāmajiem vārtiem līdz 1000 kg (A)
Vārds:
E-pasts:
Tālrunis:
Teksts:
	Šo vietni aizsargā reCAPTCHA no Google.

Drukāt lapu
