CAME BKV20AGS – atsevišķs piedziņas mehānisms bīdāmajiem vārtiem līdz 2000 kg (A)

JAUNA


Produkta pieejamība: līdz 3 dienām

Preces standarta kārtībā nosūtām 3 dienu laikā.


CAME BKV20AGS – atsevišķs piedziņas mehānisms bīdāmajiem vārtiem līdz 2000 kg (A) CAME BKV20AGS – atsevišķs piedziņas mehānisms bīdāmajiem vārtiem līdz 2000 kg (A)
CAME-BKV20AGS-A
līdz 3 dienām
798,11 € bez PVN
965,71 € ar PVN

 gab.
Svars
12 kg

Produkta apraksts CAME BKV20AGS – atsevišķs piedziņas mehānisms bīdāmajiem vārtiem līdz 2000 kg (A)

CAME BKV20AGS piedziņa ir paredzēta bīdāmie vārti ar svaru līdz 2000 kg un vērtnes garumu līdz 20 m. Tai ir elektromehāniskais apturēšanas slēdzis. Piedziņa ir nereversējama. Detalizēti tehniskie parametri ». Lejupielādēt rokasgrāmatu ».

CAME BKV20AGS, kods 801MS-0310ir piedziņa lieliem bīdāmajiem vārtiem līdz 2 000 kg un 20 m garumā. Tai ir 36 V DC motors, grafiskais displejs, četras vadu drošības ieejas un mehāniskie gala slēdži. Tīkla barošana ir 230 V AC. Vārtu nestspēju, garumu un faktisko pretestību izvērtējiet kopā.

Uzstādīšana, pieslēgšana elektrotīklam un nodošana ekspluatācijā jāveic kvalificētam tehniķim. Pirms vāka atvēršanas vai karšu ievietošanas atvienojiet elektrotīklu un, ja tādas ir, arī baterijas. Pārbaudiet BKV20AGS marķējumu, ZN8 plati un FW/GUI versiju izvēlnē Information. Tālāk norādītie iestatījumi paredzēti grafiskajai izvēlnei ar opciju Motor type BKV2000. Citam izpildījumam vai izvēlnei izmantojiet konkrētās versijas instrukciju.

Ātrā navigācija
Atsevišķa piedziņa un komplektiPiederumi
UzstādīšanaKabeļu savienojumi
Manuāla atbloķēšanaPlates orientācija
Spailes un barošanaFotoelementi
Pirmā palaišanaVārtu gājiena apguve
ProgrammēšanaTālvadības pultis
Atiestatīšana un atmiņaDiagnostika
ApkopeTehniskie parametri
Uzstādīšanas PDF rokasgrāmata

Atsevišķa BKV20AGS piedziņa un saistītie komplekti

IzpildījumsIzvēle
Atsevišķa CAME BKV20AGS piedziņa (A)Piedziņa komplekta papildināšanai vai nomaiņai; piederumi jāizvēlas atsevišķi.
CAME BKV20AGS komplekts (D)Alternatīvs komplekta piedāvājums. Komplektācijas saturu pārbaudiet konkrētā komplekta produkta lapā.

20 m ir maksimālais vārtu vērtnes garums; nejauciet to ar brīvās caurbrauktuves platumu. BKV20AGS izmanto mehāniskos slēdžus. Magnētiskie slēdži un pulksteņa karte, kas iekļauta AGE izpildījumos, AGS modelim nav standarta komplektācijā.

Piederumi un pieslēguma piemēri

Tālāk norādītās ierīces ir piederumu un to pieslēguma piemēri, nevis atsevišķās piedziņas komplektācijas saturs. Cita veida ierīcēm izmantojiet tām paredzēto instrukciju.

ElementsPiemērs / lietojums
FotofotoelementiCAME DIR10, 12/24 V AC/DC; darbības attālums 10 m, spailes un pārbaude.
SignāllampiņaCAME KLED24, 24 V AC/DC, 2 W; pieslēgums 10–E.
RadioCAME AF43S un TOP-432EE, fiksētā koda 433,92 MHz piemērs; koda saderību pārbaudiet atbilstoši plates iestatījumiem.
ZobstienisZobstieņi, šim modelim — modulis 4.
VadībaSlēdži, pogas un karšu lasītāji; bezpotenciāla NO komandas un NC STOP atbilstoši platei.

BKV20AGS uzstādīšana

Pirms uzstādīšanas pārbaudiet, vai vārtus visā gājiena garumā var viegli un vienmērīgi pārvietot ar roku. Vārtiem un vadotnei jābūt stabiliem, līmenī un nodrošinātiem pret izlekšanu no vadotnes. Pārbaudiet stingrus atdurus gan atvērtā, gan aizvērtā stāvoklī un aizsargājiet vietas, kur iespējama saspiešana, iespiešana vai zobstieņa saķere. Piedziņu nostipriniet uz stabilas pamatnes, kur tā nav pakļauta tiešai ūdens plūsmai. Ja vārtu vērtnē ir gājēju vārtiņi, vārtu kustību drīkst atļaut tikai tad, ja tie ir droši aizvērti.

Pamats un enkurošanas plāksne

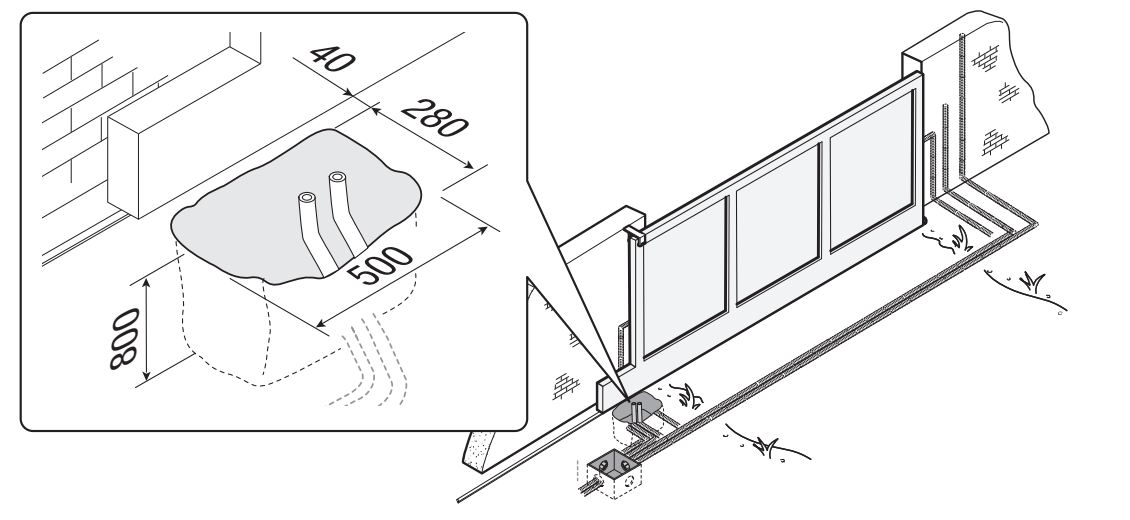

Ražotāja piemērā paredzēta bedre 500 × 280 mm, 800 mm dziļa, un Ø 40 mm aizsargcaurules. Pielāgojiet pamata izmērus grunts apstākļiem un konkrētajiem vārtiem; tas ir uzstādīšanas piemērs, nevis universāls pamatu projekts. Veidņi izvirzās 50 mm virs zemes līmeņa un ietver tērauda stiegrojumu.

BKV pamata un aizsargcauruļu izvietojuma piemērs
BKV pamata un aizsargcauruļu izvietojuma piemērs

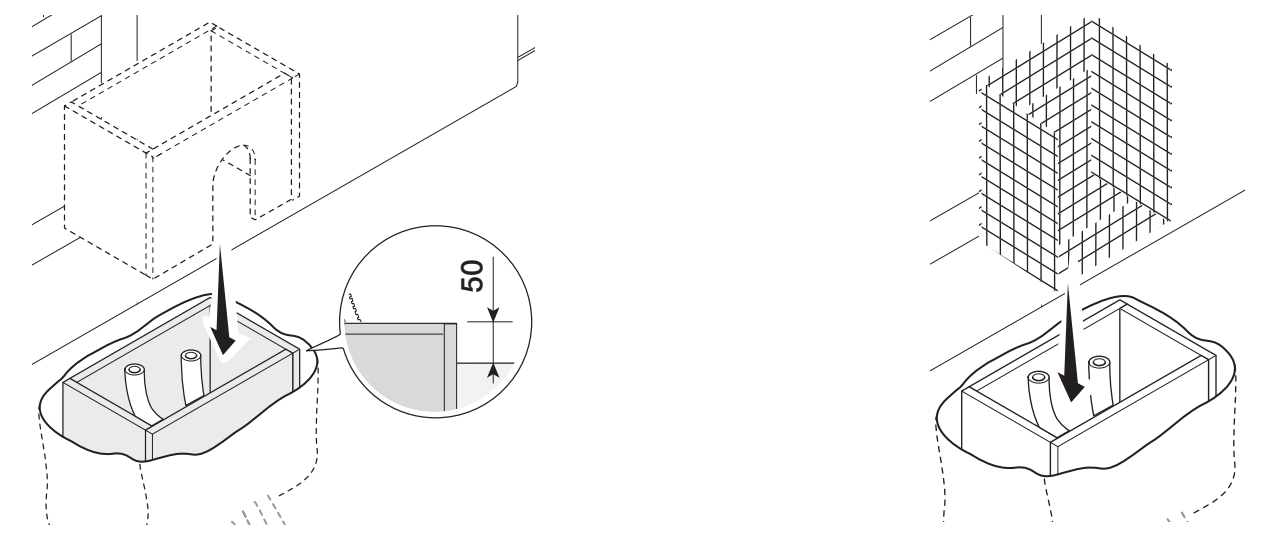

BKV pamata veidņi 50 mm virs zemes un stiegrojums
BKV pamata veidņi 50 mm virs zemes un stiegrojums

Ievietojiet plāksnē komplektā iekļautās M12 skrūves un nostipriniet tās ar uzgriežņiem. Salieciet iepriekš izveidotos enkurošanas stiprinājumus un ievietojiet plāksni stiegrojumā. Aizsargcaurulēm jāiziet cauri plāksnes atverēm. Precīzi nolīmeņojiet plāksni; vītņotajiem galiem jāpaliek virs betona. Novietojums attiecībā pret zobstieni noteikts pēc izmēriem 76 un 96 mm, kas norādīti šķērsgriezumā. Ļaujiet betonam sacietēt vismaz 24 stundas..

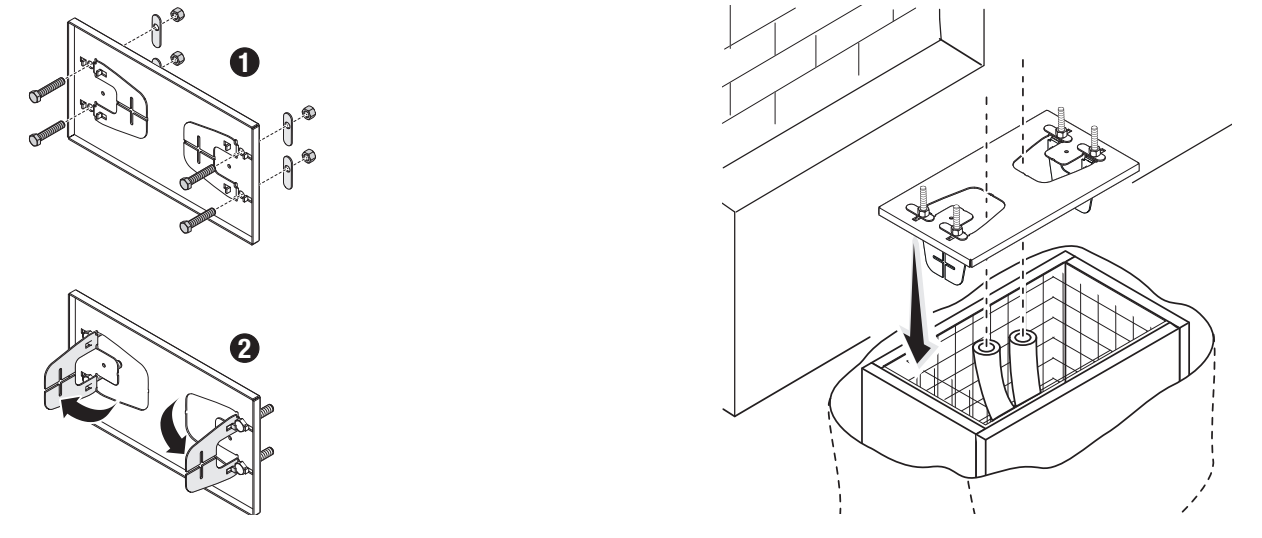

BKV enkurošanas plāksnes un M12 skrūvju uzstādīšana
BKV enkurošanas plāksnes un M12 skrūvju uzstādīšana

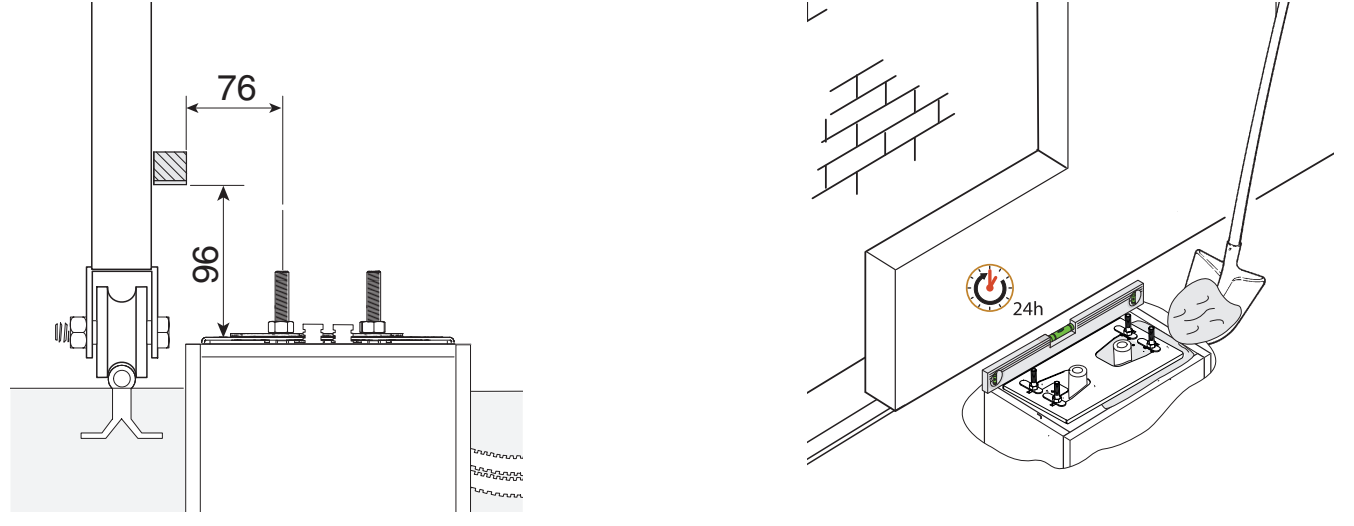

BKV novietojums attiecībā pret zobstieni — izmēri 76 un 96 mm
BKV novietojums attiecībā pret zobstieni — izmēri 76 un 96 mm

Uzstādīšana un augstuma regulēšana

Pēc veidņu noņemšanas aizberiet laukumu ap pamatu. Noņemiet enkuru uzgriežņus un izvelciet kabeļus aptuveni 600 mm virs plāksnes. Noņemiet pārsegu un novietojiet piedziņu; kabeļi iziet caur tās apakšdaļu un hermētiskajām ievadcaurulēm. Ar vītņotajām kājiņām paceliet piedziņu par 5–10 mm, lai paliktu rezerve zobstieņa saķeres regulēšanai.

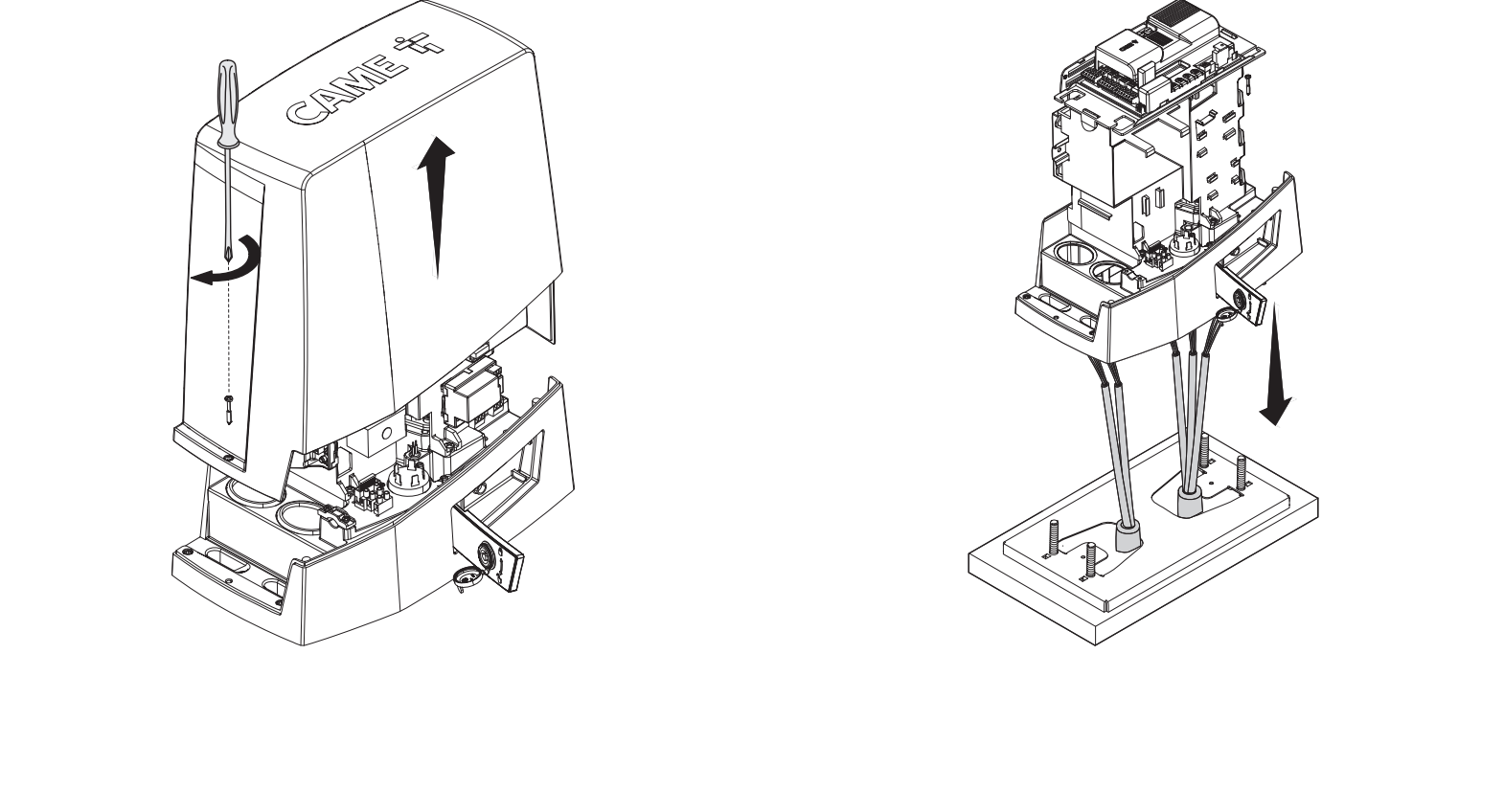

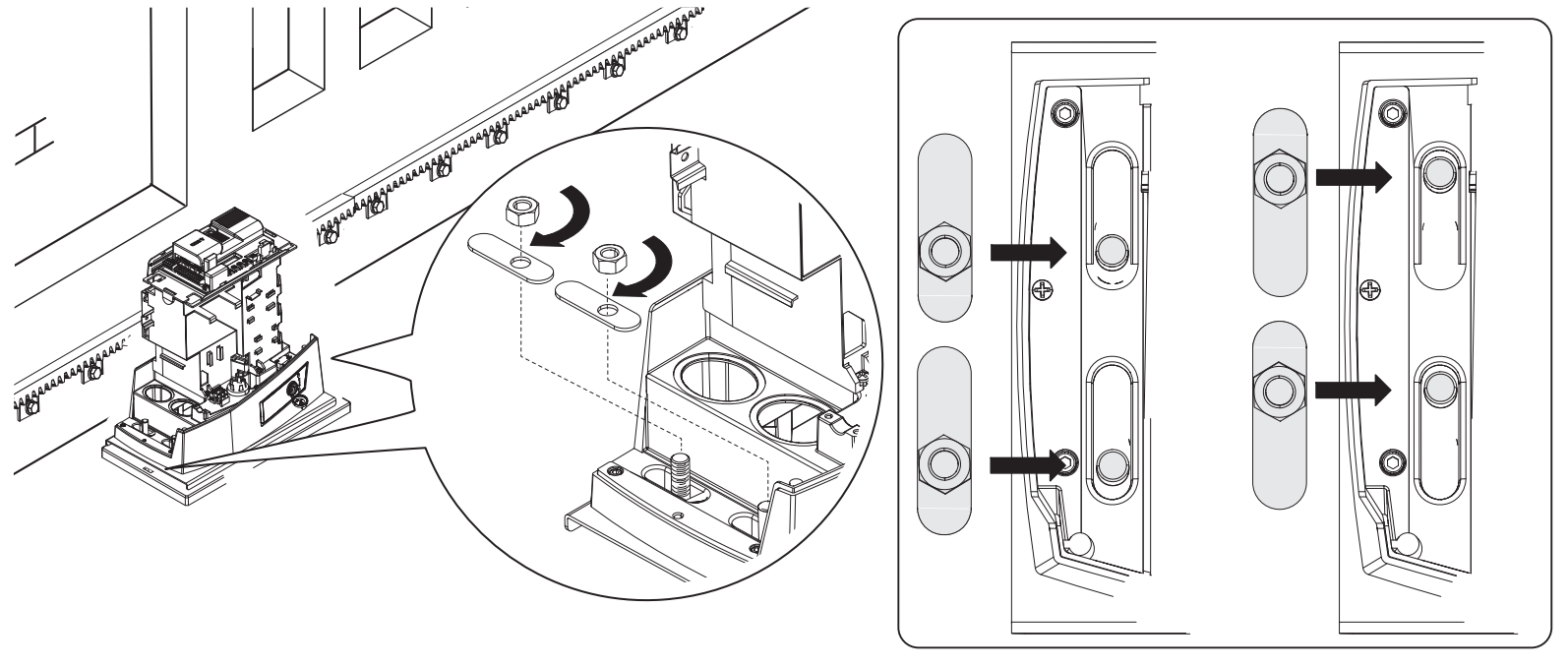

BKV piedziņas uzstādīšana uz enkurošanas plāksnes
BKV piedziņas uzstādīšana uz enkurošanas plāksnes

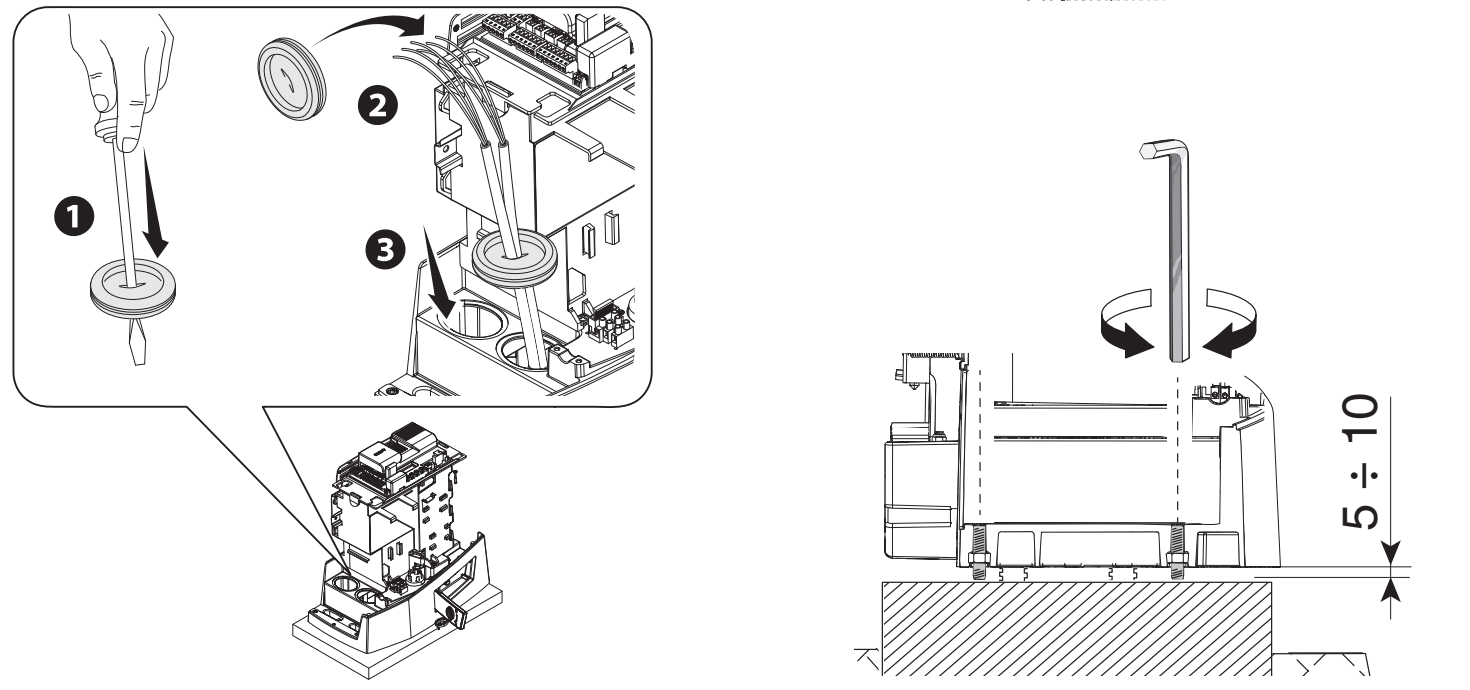

Kabeļa ievads un BKV augstuma regulēšana par 5–10 mm
Kabeļa ievads un BKV augstuma regulēšana par 5–10 mm

Zobstienis un 1–2 mm atstarpe

Atbloķējiet piedziņu un, manuāli pārvietojot vārtus, nostipriniet 4. moduļa zobstieni. Savienojot posmus, zem savienojuma novietojiet palīgposmu un izmantojiet divas skavas, lai zobi vienmērīgi turpinātos. Pēc nostiprināšanas regulējiet augstumu ar kājiņām, bet horizontālo stāvokli — ar ovālajām atverēm.

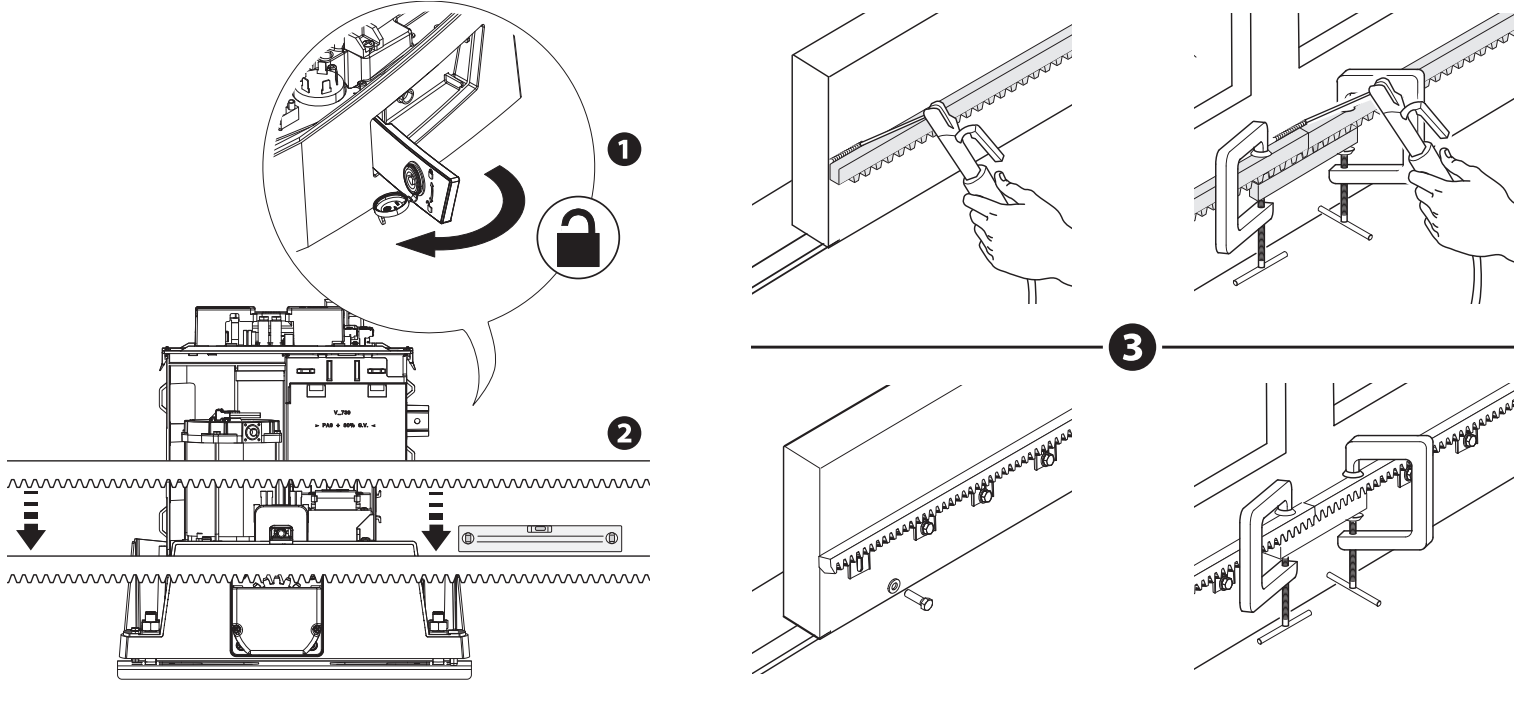

4. moduļa zobstieņa nostiprināšana un savienojumu izlīdzināšana
4. moduļa zobstieņa nostiprināšana un savienojumu izlīdzināšana

Starp zobratu un zobstieni atstājiet 1–2 mm atstarpi. Vārtu svars nedrīkst balstīties uz piedziņu. Ar roku pārvietojiet vārtus visā gājiena garumā un tikai pēc regulēšanas nostipriniet piedziņu pie plāksnes ar paplāksnēm un uzgriežņiem.

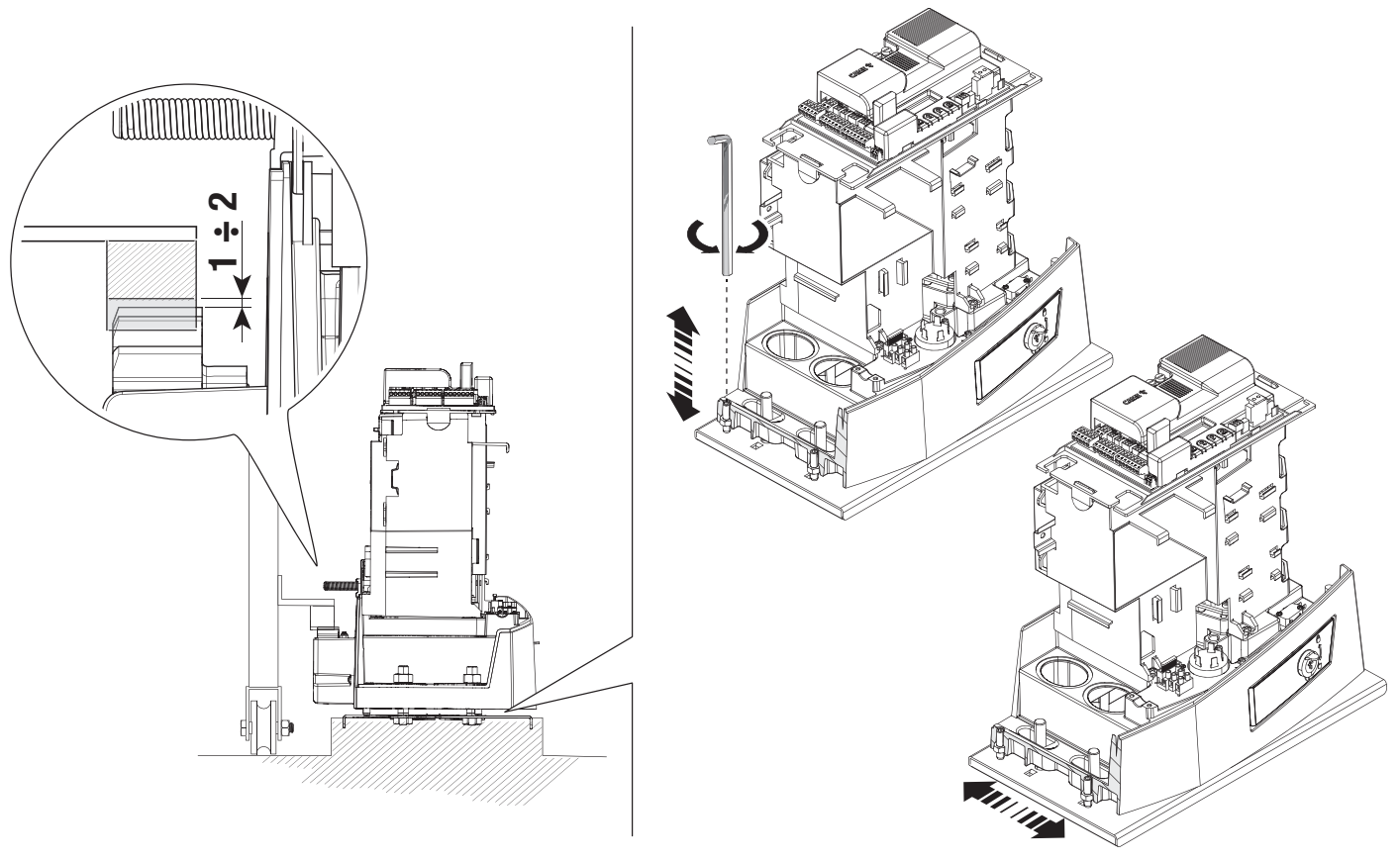

1–2 mm atstarpe un BKV regulēšana attiecībā pret zobstieni
1–2 mm atstarpe un BKV regulēšana attiecībā pret zobstieni
BKV galīgā nostiprināšana pēc saķeres regulēšanas
BKV galīgā nostiprināšana pēc saķeres regulēšanas

Mehāniskie gala slēdži AGS

Atveriet vārtus manuāli. Uzlieciet atvēršanas slēdža atduri uz zobstieņa tā, lai tās izciļņveida daļa pārslēgtu atsperes mikroslēdzi, un nostipriniet to ar komplektā iekļautajām skrūvēm. Atkārtojiet šo darbību, lai iestatītu aizvēršanu. Attēlotajā konfigurācijā tiek saglabāta aptuveni 20 mm atstarpe līdz fiksētajai atdurei; pārbaudiet kustības beigu posmu reālas slodzes apstākļos. Vārtu fiksētajai atdurei un piedziņas slēdža atdurei ir atšķirīgas funkcijas.

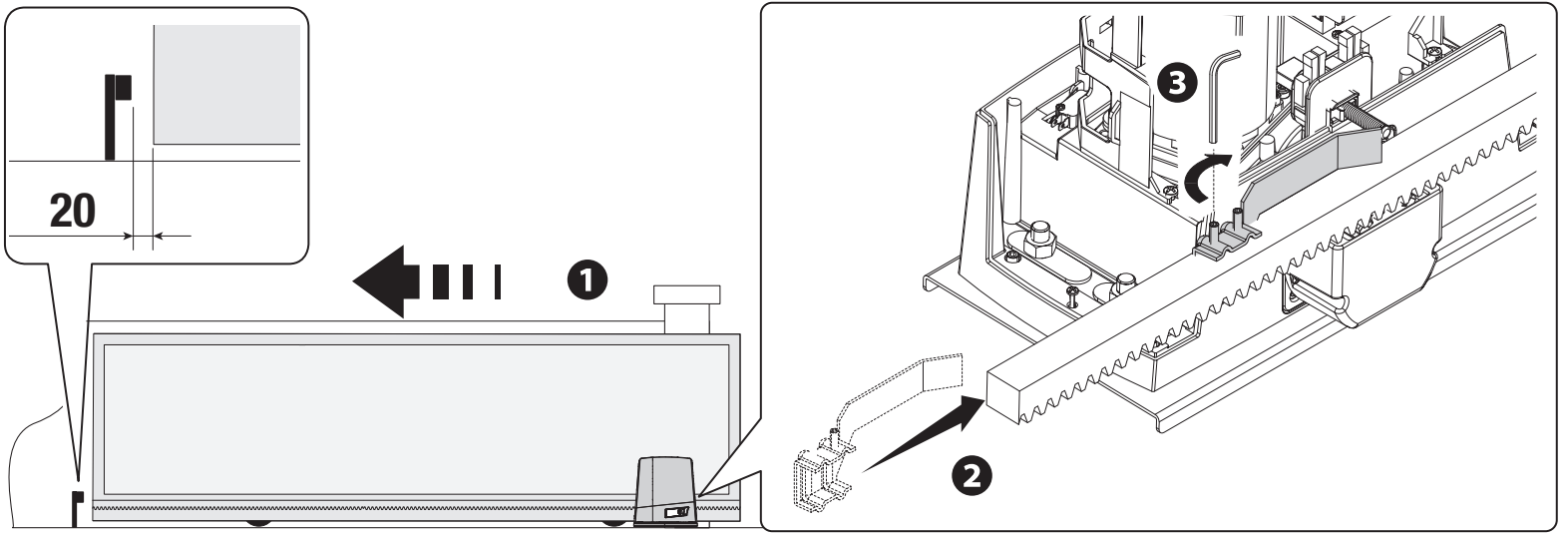

BKV mehāniskā slēdža atdure atvēršanas laikā
BKV mehāniskā slēdža atdure atvēršanas laikā

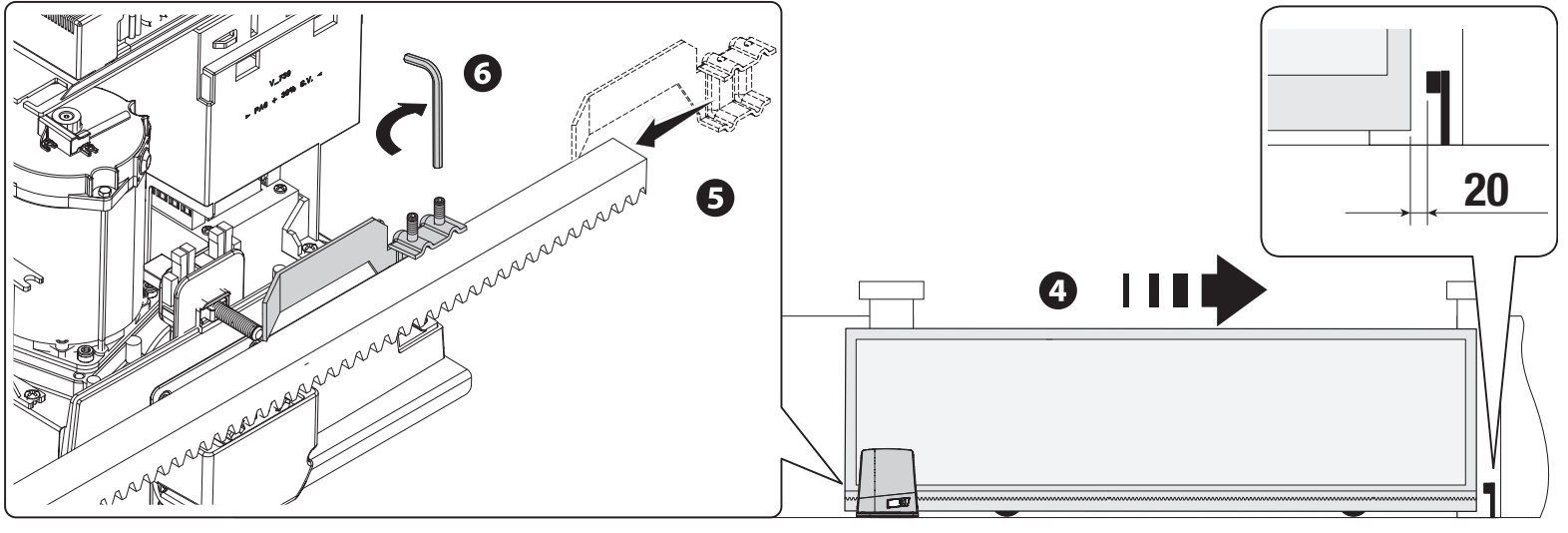

BKV mehāniskā slēdža atdure aizvēršanas laikā
BKV mehāniskā slēdža atdure aizvēršanas laikā

Kabeļu instalācija

ĶēdeŠķērsgriezums / nosacījums
230 V maiņstrāvas tīkls3G × 1,5 mm² līdz 20 m; 3G × 2,5 mm², ja garums ir 20–30 m.
24 V signāllampa2 × 1 mm² norādītajiem kabeļu garumiem līdz 30 m.
FotoelementiTX 2 × 0,5 mm²; RX 4 × 0,5 mm² saskaņā ar pilnu shēmu.
Vadības ierīcesDzīslu skaits atbilstoši ierīcei, šķērsgriezums 0,5 mm² norādītajiem kabeļu garumiem.
AntenaRG58, ne vairāk kā 5 m.

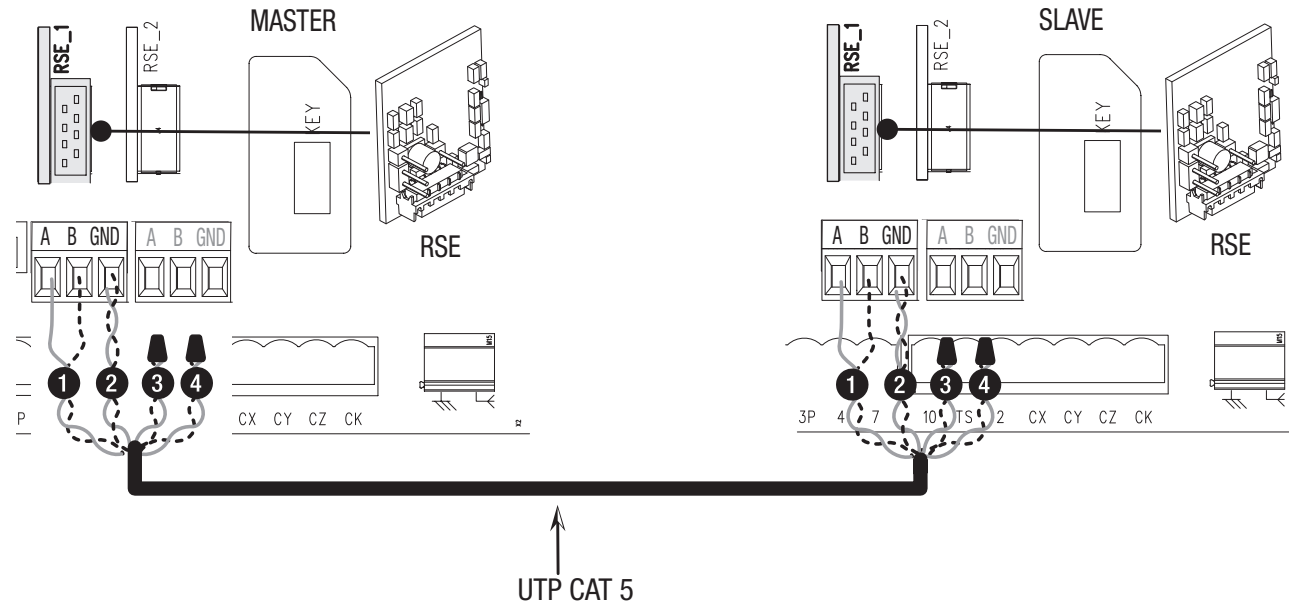

RSE / CRPUTP CAT 5, ne vairāk kā 1 000 m atbilstoši seriālās sistēmas nosacījumiem.

Ja kabeļa trase ir garāka vai ir vairāki patērētāji, šķērsgriezums jāpārrēķina, ņemot vērā strāvu un sprieguma kritumu. Tīkla barošanas kabeli izvietojiet atsevišķā ievadā, nodalot to no zemsprieguma ķēdēm. Kabeļi nedrīkst skart detaļas, kas uzkarst, un tie jāaizsargā pret mehāniskiem bojājumiem.

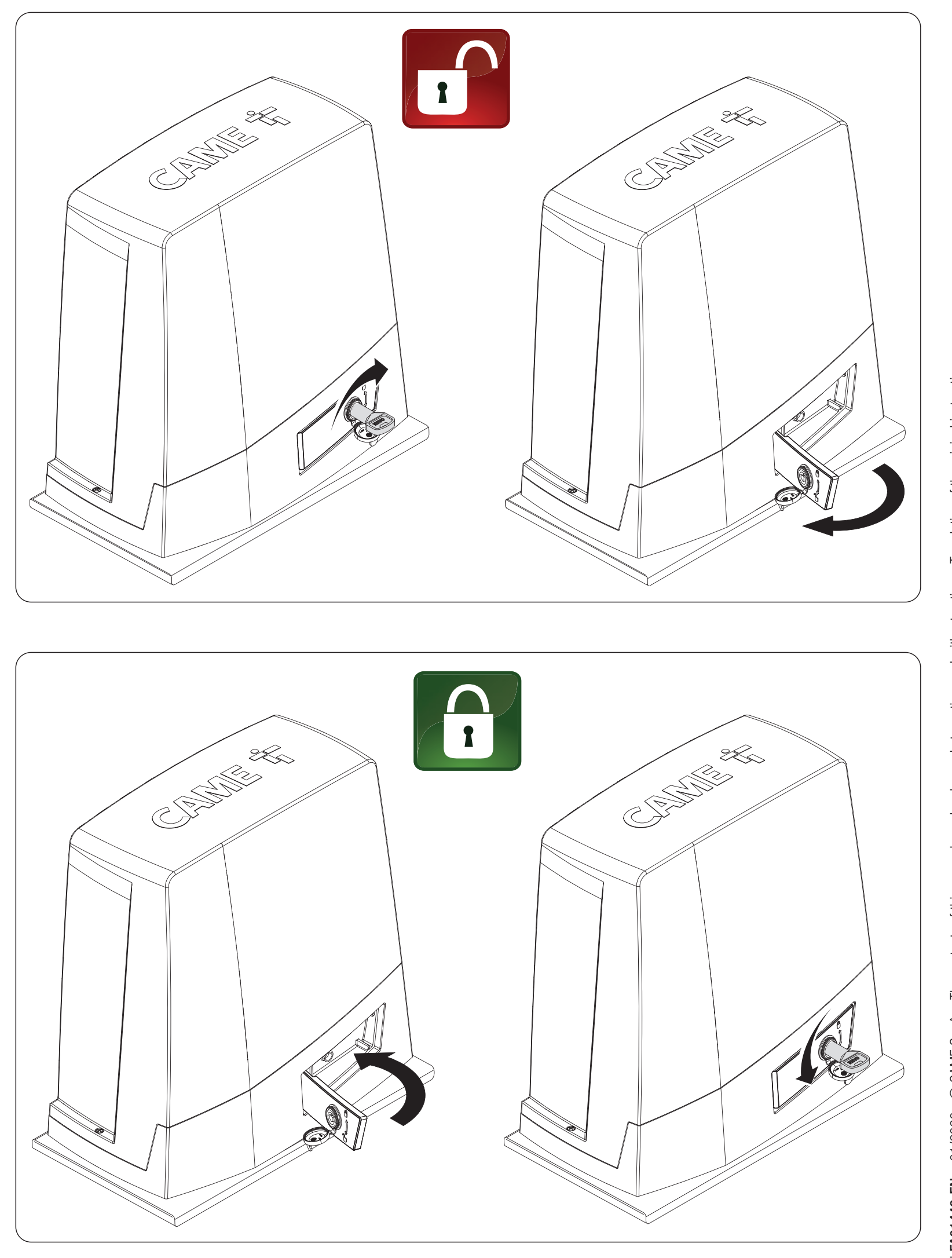

Manuāla atbloķēšana un atkārtota nofiksēšana

Vispirms atvienojiet barošanu un nostipriniet vārtu vērtni, lai nepieļautu nekontrolētu kustību. Nebloķējiet bojātus vai nesabalansētus vārtus, vispirms tos nenostiprinot.

  1. Ievietojiet atslēgu slēdzenē un pagrieziet to, kā parādīts augšējā attēlu pārī.
  2. Atveriet atbloķēšanas sviru uz āru no korpusa, kā norāda bultiņa.
  3. Pārvietojiet vārtus manuāli un kontrolēti, pārliecinoties, ka to kustības ceļā nav cilvēku.
  4. Lai nofiksētu mehānismu, atgrieziet sviru sākotnējā stāvoklī un aizslēdziet mehānismu, kā parādīts apakšējā attēlu pārī.
  5. Pirms motora vadības komandas pārliecinieties, ka mehānisms atkal ir nofiksēts.
BKV – manuāla atbloķēšana un atkārtota aizslēgšana
BKV – manuāla atbloķēšana un atkārtota aizslēgšana

Orientācija uz ZN8 plates

Nākamajā attēlā plate ir orientēta tā, ka lielie kondensatori atrodas augšā, garās spaiļu rindas – apakšā, bet programmēšanas pogas – labajā pusē. Grafiskais displejs un pogas ESC/bultiņas/ENTER tiek izmantotas iestatīšanai, diagnostikai un lietotāju pārvaldībai. Kartes ievietojiet un izņemiet tikai tad, kad atvienots tīkla spriegums un, ja uzstādītas, arī baterijas.

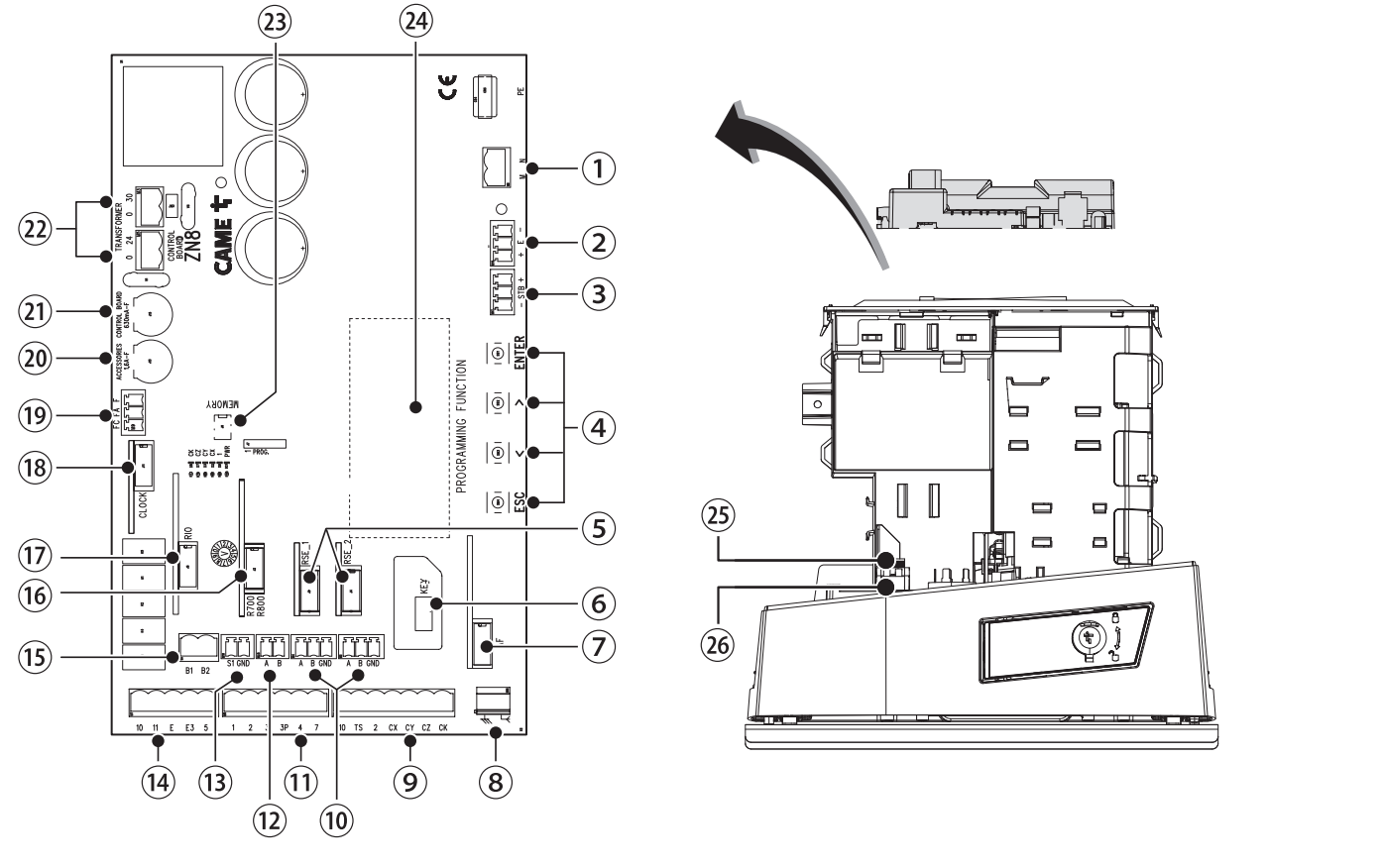

ZN8 plate – BKV displejs, spailes un savienotāji
ZN8 plate – BKV displejs, spailes un savienotāji

Attēla numursElements
1 / 2 / 3Motors / enkoders / RGP1 vai LBB.
4 / 5 / 6 / 7Programmēšanas pogas / RSE / CAME KEY / AF.
8 / 9 / 10 / 11Antena / drošības ierīces / seriālais savienojums / vadu vadības komandas.
12 / 13 / 14 / 15Tastatūra / transponderis / apgaismojums / B1–B2.
16 / 17 / 18 / 19R700 vai R800 / RIOCN8WS / pulksteņa karte / gala slēdži.
20 / 21 / 22 / 23 / 24Piederumu drošinātājs / plates drošinātājs / transformators / Memory Roll / displejs.
25 / 26Tīkla drošinātājs / piedziņas tīkla barošanas pieslēgums.

BKV20AGS barošana un spailes

Ķēde / spailesSpriegums, polaritāte un ierobežojums
L / N / PEElektrotīkls 230 V AC, 50/60 Hz. L – fāze, N – neitrālvads, PE – aizsargvads. Maiņstrāvai nav plusa un mīnusa pola.
Motors / plates iekšējā barošanaMotors 36 V līdzstrāva, platei – saskaņā ar tehnisko tabulu 26 V līdzstrāva. Tie ir atbilstošas konfigurācijas iekšējie barošanas kontūri, nevis piederumu izeja. Saglabājiet tiem paredzēto pieslēgumu; nepievienojiet tiem tīkla spriegumu vai ārēju barošanas avotu pēc minējuma.
10 / 11Piederumi 24 V AC/DC, kopā ne vairāk kā 20 W; parasti 24 V AC. Līdzstrāvas gadījumā 10 = pluss (+), 11 = mīnuss (−); maiņstrāvas gadījumā polaritātes nav.
10 / ESignāllampa 24 V AC/DC, maks. 3 W. Līdzstrāvas gadījumā 10 ir kopīgais pozitīvais pols, bet E – komutējamā izeja.
10 / E3Papildu apgaismojums 24 V AC/DC, maks. 12 W; režīms izvēlnē Manage lights → Light E3. Līdzstrāvas gadījumā 10 ir kopīgais pozitīvais pols, bet E3 – komutējamā izeja.
10 / 5Statusa indikācija 24 V AC/DC, maks. 3 W. Līdzstrāvas gadījumā 10 ir kopīgais pozitīvais pols, bet 5 – komutējamā izeja.
B1 / B2Atsevišķs vadāms kontakts ar monostabilu vai bistabilu režīmu. Tas nebaro piederumus caur 10/11.
10 / TS / 2Fotoelementu barošanas un testējamais atzars, kā arī kopējā spaile atbilstoši konkrētajai shēmai; TS nav universāla pastāvīga negatīvā pola izeja.

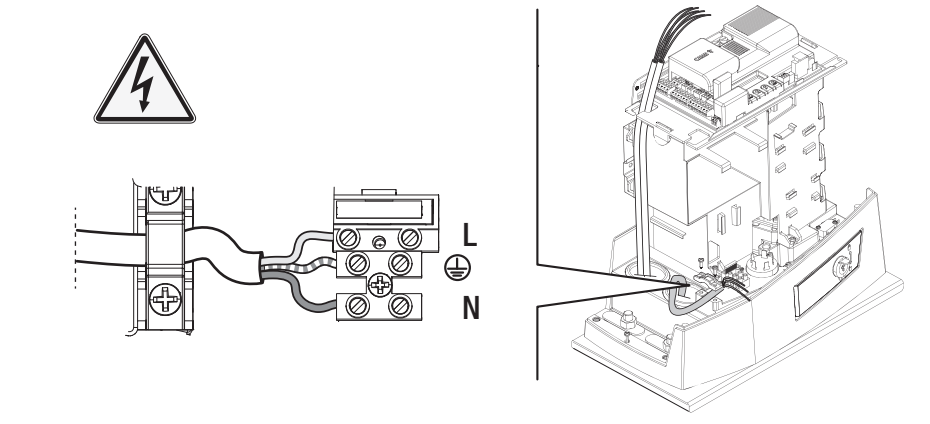

BKV tīkla pieslēgums: L, N un aizsargvads
BKV tīkla pieslēgums: L, N un aizsargvads

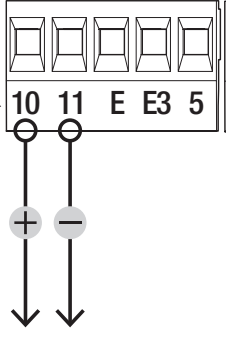

BKV piederumu barošana – 10 pluss un 11 mīnuss līdzstrāvas gadījumā
BKV piederumu barošana – 10 pluss un 11 mīnuss līdzstrāvas gadījumā

Vadības komandas, STOP, drošības ierīces un antena

SpailesFunkcija / kontakts
1–2NC STOP. Aptur vārtus un deaktivizē automātisko aizvēršanu; kustības atsākšanai nepieciešama jauna vadības komanda. Ja STOP netiek izmantots, deaktivizējiet Total stop.
2–3NO komanda tikai atvēršanai.
2–3PNO daļējai atvēršanai.
2–4NO komanda tikai aizvēršanai.
2–7NO pakāpeniska vai secīga komanda atbilstoši Command 2-7.
2–CX / CY / CZ / CKČetras atsevišķi konfigurējamas drošības ieejas. Neizmantotās deaktivizējiet, izmantotās konfigurējiet atbilstoši aizsardzībai.
S1 / GNDTransponders vai lasītājs ar atbilstošo R700 karti.
A / B lasītājiemKodu tastatūra ar R800; nejauciet ar tiem pašiem burtiem seriālajā savienojumā.
A / B / GND pie RSEPāra vai CRP seriālais savienojums atbilstoši attiecīgajam savienotājam.
Antena / AFRG58 centrālais vadītājs antenas signālam, ekranējums — pie attēlā norādītā zemējuma kontakta; iespraužamā radio karte — AF slotā.

NO/NC komandas un drošības kontakti ir bezpotenciāla, bez polaritātes +/−. Piederumu barošana un to izejas kontakts ir atsevišķas ķēdes. Komandu spailēm nepievadiet 230 V.

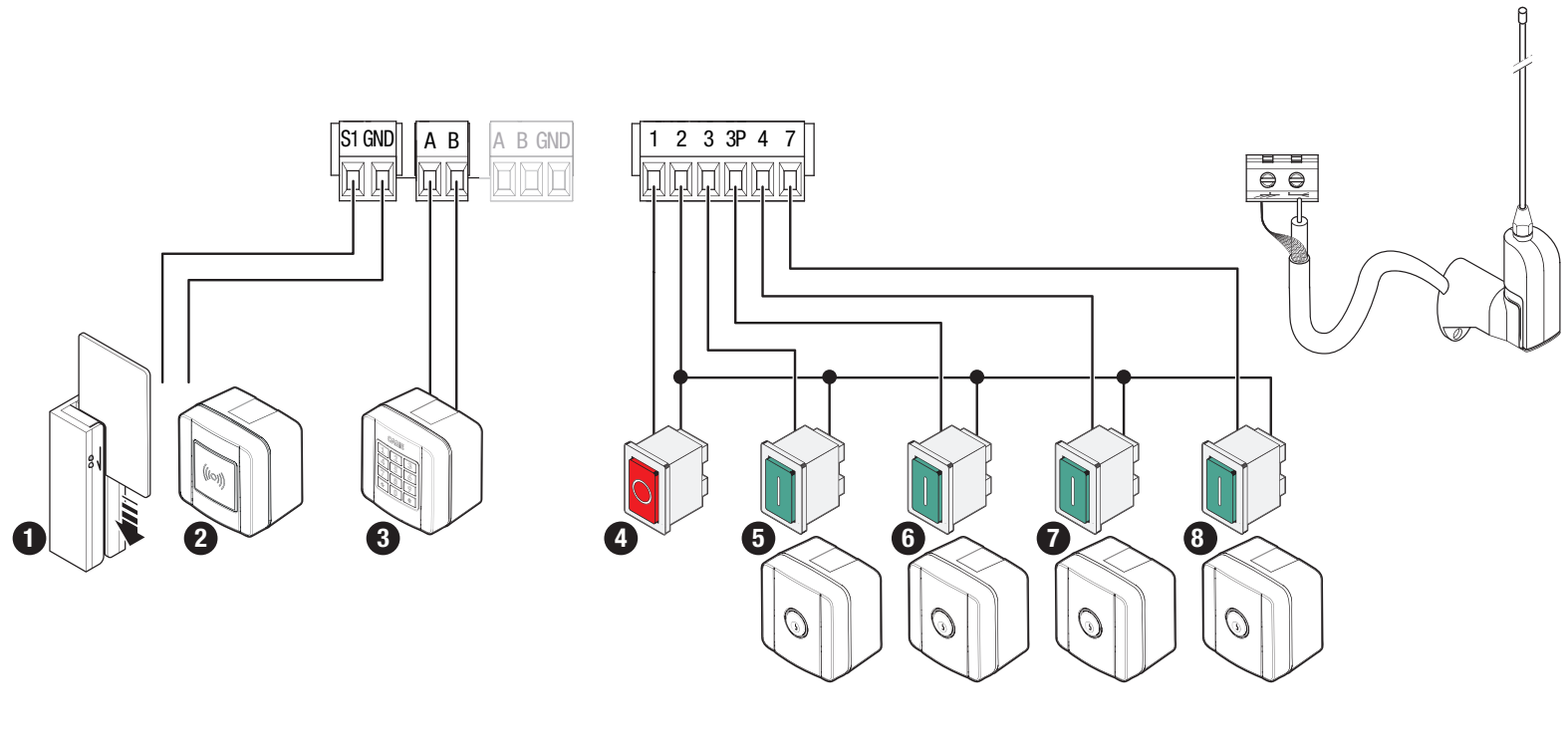

BKV – lasītāji, STOP, komandas 2–3/3P/4/7 un antena
BKV – lasītāji, STOP, komandas 2–3/3P/4/7 un antena

Signāllukturis un papildu apgaismojums

CAME KLED24 ir 24 V AC/DC un 2 W, tāpēc to pieslēdz pie 10–E ievērojot 3 W ierobežojumu. Tā ieeja nav atsevišķi marķēta ar +/−; pie AC polaritātei nav nozīmes, bet pie DC spailē 10 ir plates kopējais pozitīvais izvads. Nepievienojiet šeit signālluktura versiju, kas paredzēta 230 V. E3 ir atsevišķa apgaismojuma izeja ar 12 W ierobežojumu; nejauciet E un E3.

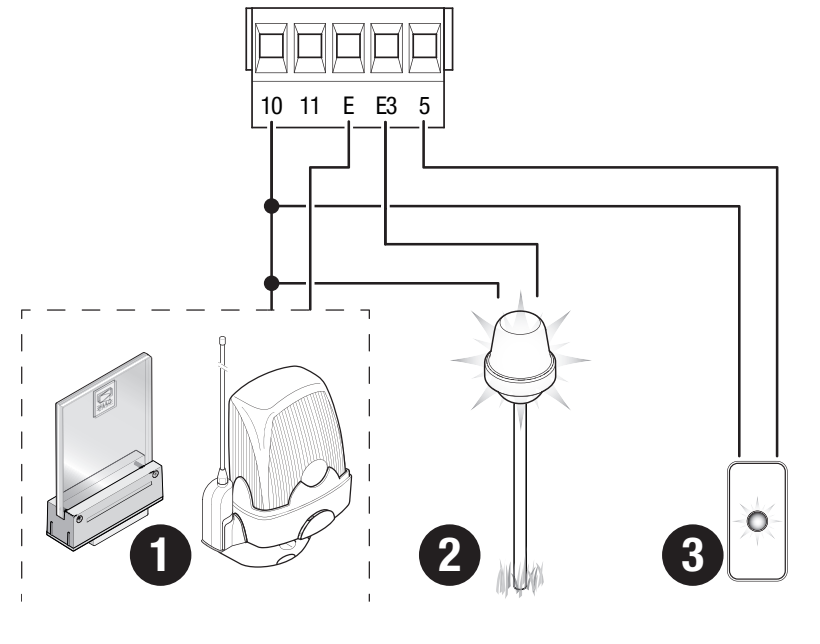

Atsevišķas BKV izejas: signāllukturis E, apgaismojums E3 un signalizācija 5
Atsevišķas BKV izejas: signāllukturis E, apgaismojums E3 un signalizācija 5

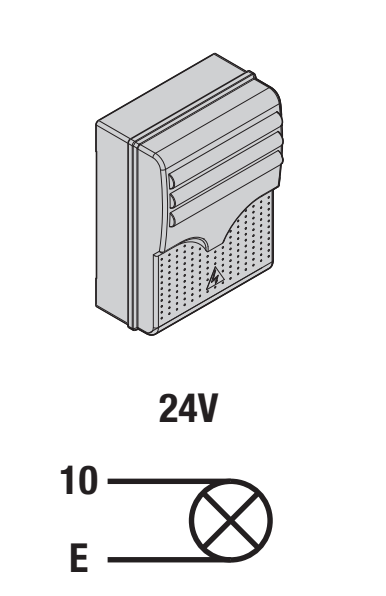

CAME KLED24 signālluktura 24 V barošana
CAME KLED24 signālluktura 24 V barošana

DIR10 fotoelementi un pārbaude, izmantojot TS

Piemērs ir paredzēts CAME DIR10: TX/RX pāris, darbības attālums 10 m, barošana 12/24 V AC/DC. Iestatiet RX džemperi uz 24 V. Pāra strāvas patēriņš ir 60 mA pie 24 V AC. RX spailes ir 10 (+), 2 (−), TX, C un NC. TX spailes ir TX un 2, sākotnējā shēmā nav atsevišķu +/− marķējumu. Pie AC līdzstrāvas polaritāte nav piemērojama.

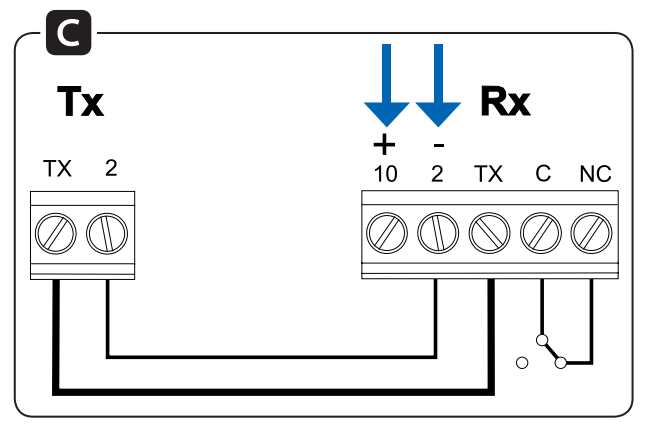

CAME DIR10 uztvērēja RX un raidītāja TX spailes
CAME DIR10 uztvērēja RX un raidītāja TX spailes

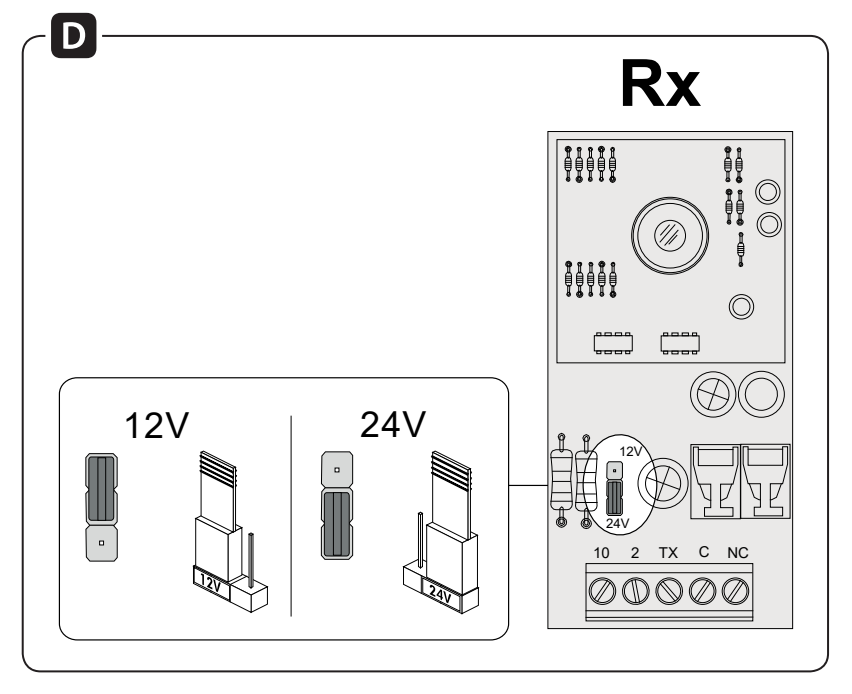

DIR10 džempera iestatīšana uz 24 V
DIR10 džempera iestatīšana uz 24 V

DIR10 spaileParastiAr pārbaudi
RX10 (+)Plate 10Plate 10
RX2 (−) un RX CPlate 2Plate 2
RX TX ↔ TX TXSavienot RX un TXTas pats savienojums
TX2Plate 2Plate TS
RX NCPlate CXPlate CX

Kontaktam C–NC nav polaritātes. Šajā sinhronizētajā shēmā RX2 un C ir pie plates spailes 2, nevis pie 11. Savienojiet RX TX ar TX TX; neaizstājiet šo savienojumu ar tiešu barošanu no plates spailes 10. CX iestatiet C1, lai aizvēršanas laikā vārti atkal atvērtos.

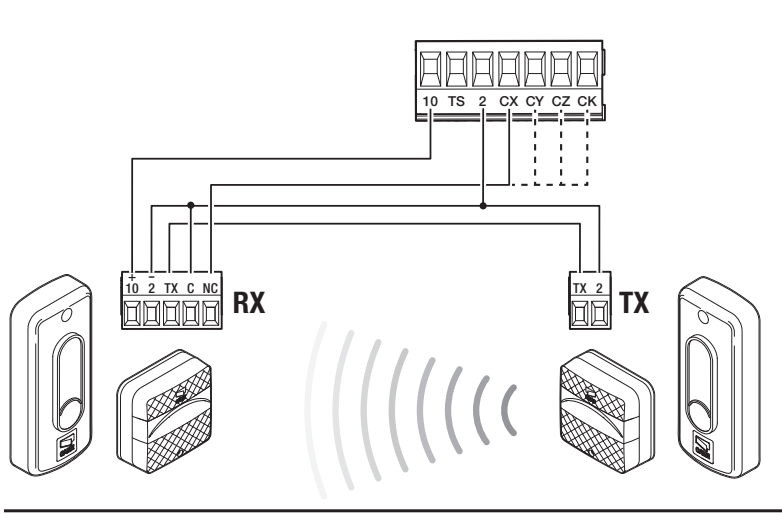

BKV – parastais DIR / DELTA-S pieslēgums
BKV – parastais DIR / DELTA-S pieslēgums

Drošības pārbaudes aktivizēšana

Kad barošana ir atslēgta, pārvietojiet TX2 vadu uz TS; RX2/C paliek pie 2, un TX savienojums starp RX/TX paliek nemainīgs. Pēc tam izvēlnē Configuration → Wired safety devices → Safety devices test aktivizējiet pārbaudi un attiecīgo drošības ieeju. Ja pārbaude neizdodas, novērsiet problēmu barošanā, pieslēgumā vai konfigurācijā; neatstājiet aizsardzību pastāvīgi apietu.

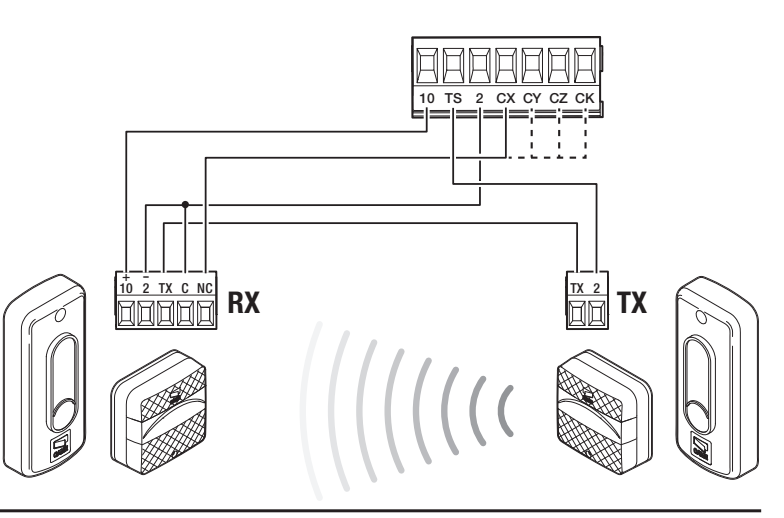

BKV – DIR / DELTA-S ar pārbaudāmu raidītāju pie TS
BKV – DIR / DELTA-S ar pārbaudāmu raidītāju pie TS

Drošības malas un četras ieejas

CX, CY, CZ un CK konfigurējiet katru atsevišķi. NC mala izmanto kontaktu C–NC bez polaritātes, piemēram, atbilstoši DFWN shēmai. Rezistīvai malai izvēlieties atbilstošo R7/R8 režīmu un faktisko 8K2 shēmu; divu malu pārim ir atsevišķs iestatījums un pieslēgums. Nejauciet rezistīvo malu ar parastu NC kontaktu.

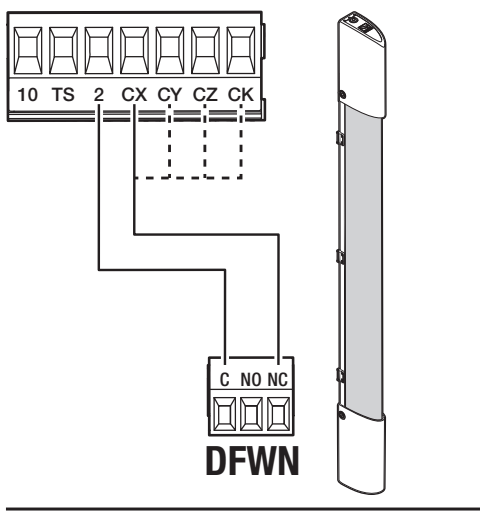

BKV – DFWN NC drošības mala
BKV – DFWN NC drošības mala

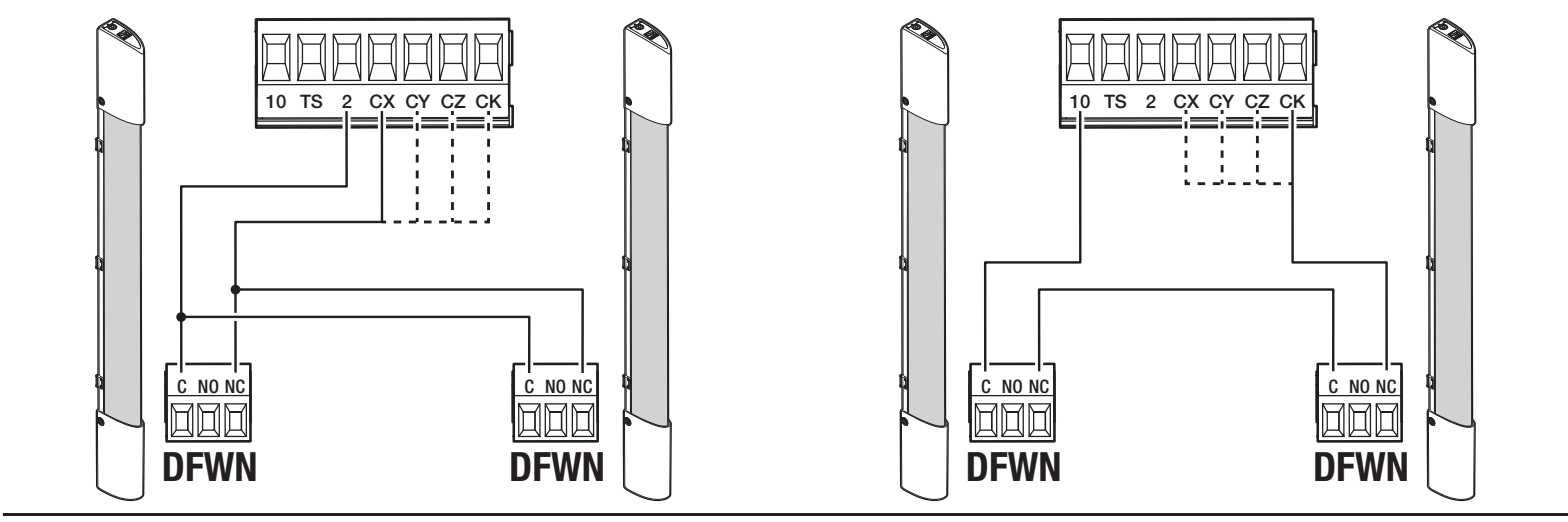

Divu DFWN NC malu gadījumā kreisajā shēmā abi kontakti ir pieslēgti atsevišķi: abu malu C pie plates 2, vienas malas NC pie CX, bet otras malas NC pie CY. Ražotājs iesaka un apzīmē šādu pieslēgumu kā paralēlu; katra ieeja jākonfigurē atsevišķi. Labajā pusē NC kontakti ir saslēgti virknē vienai ieejai: plates 2 → pirmās malas C, pirmās malas NC → otrās malas C, otrās malas NC → plates CX. Tās ir DFWN kontaktu shēmas, nevis 8K2 rezistīvo malu shēmas.

DFWN NC malas: kreisajā pusē atsevišķi CX un CY, labajā pusē virknē pie CX
DFWN NC malas: kreisajā pusē atsevišķi CX un CY, labajā pusē virknē pie CX

Pirmā palaišana un kustības virziena pārbaude

  1. Pārbaudiet mehānismu, gala atdures, zobstieni, kabeļus, atbloķēšanas mehānisma fiksāciju un brīvo vietu.
  2. Pēc ieslēgšanas izpildiet grafiskā displeja vedņa norādījumus. Šim piedziņas mehānismam izvēlieties Motor type → BKV2000; tipa maiņa nemaina faktisko kravnesību.
  3. Iestatiet virzienu izvēlnē Configuration → Motor settings → Opening direction. Noklusējuma virziens ir pa kreisi.
  4. Funkcijā Motor test poga > aizver, bet < atver. Ja virziens nesakrīt, izlabojiet iestatījumu izvēlnē; nemainiet vadus, minot uz labu laimi.
  5. Iestatiet STOP, visas pievienotās drošības ieejas un, ja nepieciešams, pārbaudi, pēc tam veiciet kustības ceļa apguvi.
  6. Pārbaudiet pilnu ciklu, daļēju atvēršanu, visas aizsardzības ierīces, gaismas, radio un darbību pēc elektrotīkla pārtraukuma.

Pirmā parastā kustība pēc ieslēgšanas ir atvēršana; pagaidiet, līdz tā ir pabeigta. Neparastas darbības, trokšņa vai vibrāciju gadījumā nekavējoties apturiet iekārtu un novērsiet cēloni.

BKV automātiskā kustības ceļa apguve

Pirms apguves pareizi jāiestata mehāniskie gala slēdži, stingrās atdures, BKV2000 tips un kustības virziens. Piedziņas mehānismam jābūt nofiksētam, un visam kustības laukumam jābūt brīvam. Tehniķim jāuzrauga viss process; personas nedrīkst atrasties kustības ceļā.

  1. Atveriet Configuration → Motor settings → Travel calibration.
  2. Uz jautājumu Confirm? izvēlieties YES un apstipriniet ar ENTER.
  3. Ļaujiet izpildīt visu konkrētajā platē redzamo apguves vedni; nedodiet nākamo komandu pirms tā pabeigšanas.
  4. Pēc pabeigšanas pārbaudiet visu drošības elementu pozīcijas, palēnināšanu un darbību. Ja parādās Calibration error, vispirms novērsiet šķērsli vai mehānikas kļūmi un tikai pēc tam atkārtojiet apmācību.

Šīs grafiskās plates programmēšana tiek veikta, izmantojot izvēlnes nosaukumus. Nepārnesiet uz šo ierīci skaitliskās A1/A3 vērtības vai ZN7 iestatījumus no citas sērijas.

Programmēšana, izmantojot grafisko displeju

ENTER atver izvēlni un apstiprina izvēli. < un > pārvietojas pa vienumiem un maina vērtību. ESC atceļ neapstiprinātas izmaiņas, atgriežas atpakaļ, iziet no izvēlnes vai aptur kustību. Programmējiet, kad piedziņa ir apturēta, un pirms izmaiņu veikšanas saglabājiet pašreizējos iestatījumus.

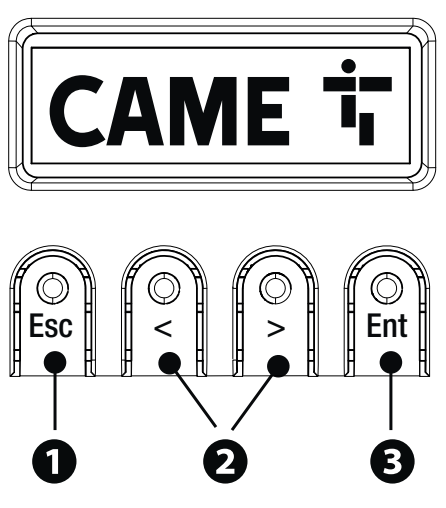

BKV grafiskais displejs un pogas ESC, bultiņas un ENTER
BKV grafiskais displejs un pogas ESC, bultiņas un ENTER

Tālāk sniegts skaidrojums slovāku valodā ar angļu izvēlnes nosaukumiem, lai vajadzīgo vienumu varētu nepārprotami atrast. Treknrakstā norādītas tikai tās vērtības, kuras nepārprotami noteiktas kā rūpnīcas iestatījumi. Funkciju pieejamība ir atkarīga no pievienotajām kartēm un plates versijas.

Configuration → Motor settings

Vienums / nozīmeIespējas un nosacījumi
Opening direction
Atvēršanas virziens.
To the left – pa kreisi; To the right – pa labi.
Motor test
Virziena pārbaude.
> aizver, < atver; ja virziens neatbilst, izlabojiet to, izvēloties pareizo virzienu.
Travel calibration
Gājiena apmācība.
Confirm? NO/YES; apmācības procedūra.
Motor type
Piedziņas tips.
BKV20AGS izvēlieties BKV2000; pārējās opcijas BKV1500/BKV2500 nenozīmē, ka šim modelim palielinās pieļaujamā slodze.

Configuration → Gate travel settings

Vienums / nozīmeIespējas un nosacījumi
Opening speed
Atvēršanas ātrums.
40–100 %; 100 %.
Closing speed
Aizvēršanas ātrums.
40–100 %; 100 %.
Opening slowdown speed
Palēnināšanas ātrums, atverot.
15–60 %; 50 %.
Closing slowdown speed
Palēnināšanas ātrums, aizverot.
15–60 %; 50 %.
Travel AST control
Šķēršļu noteikšanas jutība kustības laikā.
Deactivated, Minimum, Average, Maximum, Customised.
Slowdown AST control
Jutība palēnināšanas laikā.
Deactivated, Minimum, Average, Maximum, Customised.
Soft start
Īss ieskrējiens ar samazinātu ātrumu.
Deactivated / On.
Part. open point
Daļējas atvēršanas punkts.
10–100 % no gājiena; 20 %.
Opening slowdown point
Palēnināšanas sākuma punkts, atverot.
10–60 % no gājiena; 25 %.
Closing slowdown point
Palēnināšanas sākuma punkts, aizverot.
10–60 % no gājiena; 25 %.

Configuration → Wired safety devices

Vienums / nozīmeIespējas un nosacījumi
Total stop
STOP1–2: aptur un deaktivizē automātisko aizvēršanu.
Deactivated / On. Aktivizējiet tikai tad, ja ir pievienots pareizs NC kontakts.
CX input / CY input / CZ input / CK input
Četras atsevišķi konfigurējamas ieejas.
Katru Deactivated; C1/C2/C3/C4/C7/C8/C13/R7/R8 un R7/R8 divām aizsargmalām. Nozīmes norādītas zem tabulas.
Safety devices test
Fotoceliņu pārbaude, dodot atvēršanas un aizvēršanas komandas.
Deactivated / On; nepieciešams savienojums caur TS.
Obst. with motor stopped
Ja tiek konstatēts šķērslis, piedziņa neuzsāk kustību pat no miera stāvokļa.
Deactivated / On.

Configuration → RIO safety devices

Vienums / nozīmeIespējas un nosacījumi
RIO ED T1 / RIO ED T2
Divas bezvadu aizsargmalas, pieejamas ar RIO saskarni.
Katru Disabled; P0 aptur un izslēdz automātisko režīmu, P7 atver no jauna aizvēršanas laikā, P8 aizver no jauna atvēršanas laikā.
RIO PH T1 / RIO PH T2
Divi bezvadu fotoceliņu kanāli.
Katru Disabled; P1/P2/P3/P4/P13 atbilstoši attiecīgajai aizsardzības reakcijai.

Configuration → Command inputs / Functions

Vienums / nozīmeIespējas un nosacījumi
Command 2-7
Galvenās NO komandas režīms.
Step-by-step (atvērt/aizvērt) / Sequential (atvērt–STOP–aizvērt–STOP).
Hold-to-run
Kustība notiek tikai tik ilgi, kamēr tiek turēts attiecīgais vadības elements.
Deactivated / On. Atlaižot vadības elementu, piedziņa apstājas; ja šī funkcija ir aktīva, pārējās vadības ierīces ir deaktivizētas.
B1-B2 izeja
Atsevišķa kontakta režīms.
Bistabils / Monostabils; monostabili ieslēgts 1–180 s.
Šķēršļu atbrīvošana
Telpas atbrīvošana pēc drošības malas nostrādes vai strāvas noteikšanas.
Deaktivizēts / Ieslēgts. Ja ieslēgts, īslaicīgi apvērš kustības virzienu, lai atbrīvotu šķērsli; ja deaktivizēts, apvērš kustības virzienu līdz gala stāvoklim.

Konfigurācija → Laiki / Gaismu vadība

Vienums / nozīmeOpcijas un nosacījumi
Automātiska aizvēršana
Gaidīšanas laiks pēc pilnīgas atvēršanas.
Deaktivizēts vai 1–180 s. Pēc STOP komandas, drošības ierīces nostrādes šķēršļa dēļ vai strāvas padeves pārtraukuma automātiskā aizvēršana nenotiek.
Automātiska daļēja aizvēršana
Gaidīšanas laiks pēc daļējas atvēršanas.
Izslēgts vai 1–180 s; 10 s. Galvenā automātiskā aizvēršana nedrīkst būt deaktivizēta.
Vārtu atvērtības brīdinājuma indikators
Statusa izeja 10–5.
Brīdinājuma indikators deg: deg kustības laikā un tad, kad vārti ir atvērti; Brīdinājuma indikators mirgo: mirgo kustības laikā un deg tad, kad vārti ir atvērti.
E3 gaisma
Atsevišķa papildu gaisma.
Deaktivizēts, cikla lampa vai apgaismojums. Cikla lampai jābūt iestatītai automātiskajai vadībai.
Apgaismojuma ilgums
Apgaismošanas ilgums.
60–180 s; 60 s.
Iepriekšējās mirgošanas laiks
Bākuguns iepriekšējā mirgošana.
Deaktivizēts vai 1–10 s.

Konfigurācija → RSE sakari / Ārējā atmiņa

Vienums / nozīmeOpcijas un nosacījumi
RSE1
Kartes funkcija RSE_1.
CRP, Savienots pārī vai Izslēgts.
CRP adrese
Unikāla plates adrese sistēmā.
1–254.
RSE1 ātrums / RSE2 ātrums
Katra porta datu pārraides ātrums.
1200/2400/4800/9600/14400/19200/38400/57600/115200 bps.

Abu portu noklusējuma ātrums: 38400 bps.

Saglabāt datus
Lietotāju, laiku un konfigurācijas saglabāšana.
Tiek parādīts, kad ievietota atmiņas karte; Memory Roll.
Nolasīt datus
Saglabāto datu ielāde platē.
Aizstāj plates datus ar saglabāto konfigurāciju; pēc ielādes pārbaudiet visu sistēmu.

Lietotāju pārvaldība – lietotāji

Vienums / nozīmeOpcijas un nosacījumi
Jauns lietotājs
Pievienot lietotāju.
Ne vairāk kā 250; piešķiriet režīmu Soli pa solim, Secīgs, Atvēršana, Daļēja atvēršana vai B1-B2 izeja.
Noņemt lietotāju
Dzēst vienu lietotāju.
Ievadiet numuru no 1 līdz 250 vai aktivizējiet lietotāja ierīci, nospiediet ENTER un, ja tiek jautāts, apstipriniet ar Confirm? YES; CLr apstiprina dzēšanu.
Noņemt visus
Dzēst visus lietotājus.
Apstiprināt? NO/YES.
Radio kodēšana
Atļautā radio kodēšana.
Visas kodēšanas / mainīgais kods / TW Key bloks. Ierobežota režīma izvēle dzēsīs iepriekš saglabātās citas kodēšanas.
Sensora tips
Vadības sensora tips.
Tastatūra vai transponderis ar atbilstošo dekodēšanas karti.
Mainīt režīmu
Mainīt lietotājam piešķirto komandu.
Izvēlieties lietotāju pēc numura vai viņa ierīces, nospiediet ENTER, izvēlieties jauno komandu un apstipriniet ar YES.

Informācija – informācija un apkope

Vienums / nozīmeOpcijas un nosacījumi
FW versija
Parādīt FW un GUI versiju.
Pirms iestatījumu maiņas pierakstiet abu versiju numurus.
Manervu skaitītājs
Kustību skaitītāji.
Kopējais manevru skaits / Daļējo manevru skaits.
Iestatīt apkopi
Apkopes brīdinājums.
Deaktivizēts vai 1×100 līdz 250×100 manevru; brīdinājuma indikators mirgo 3+3 reizes.
Apkopes atiestatīšana
Atiestatīt daļējo apkopes skaitītāju.
Apstiprināt? NO/YES; veiciet pēc faktiskas apkopes.
Parametru atiestatīšana
Atjaunot parametrus.
Tiek saglabāti Radio decoding, Motor type un kalibrēšanas dati; nošķiriet no pilnīgas atiestatīšanas.
Kļūdu saraksts
Pēdējās 8 kļūdas.
Ar bultiņām pārlūkojiet vēsturi; pēc apstiprināšanas Delete errors to izdzēš.

Taimera pārvaldība / Komandas

Vienums / nozīmeOpcijas un nosacījumi
Rādīt pulksteni
Rādīt pulksteni.
Nepieciešama faktiski uzstādīta un saderīga pulksteņa karte.
Iestatīt pulksteni
Iestatīt datumu un laiku.
Bultiņas un ENTER.
Automātiska pāreja uz vasaras laiku
Automātiska pāreja uz vasaras laiku.
Deaktivizēts / Ieslēgts.
Laika formāts
Laika formāts.
24 stundu /12 stundu.
Izveidot jaunu taimeri
Izveidot laika iestatījumu.
Atvērt / daļēji atvērt / izeja B1–B2; iestatīt sākuma un beigu laiku, kā arī dienas vai visu nedēļu.
Noņemt taimeri
Noņemt saglabāto laika iestatījumu.
Izvēlēties 0 – atvēršana, P – daļēja atvēršana vai B – izeja B1–B2; apstiprināt.
Komandas
Displeja komandu pārbaude.
Atvērt / daļēji atvērt / aizvērt / apturēt; nospiest ENTER apstiprināšanai tikai tad, ja zona ir droša.

Valoda / parole / F izvēlne

Vienums / nozīmeOpcijas un nosacījumi
Valoda
Displeja valoda.
IT/EN/FR/DE/ES/PT/PL/RU; slovāku vai čehu valoda šajā sarakstā nav norādīta.
Iespējot paroli
Galvenās izvēlnes aizsardzība.
Ievadīt 4 ciparu paroli un ievadīt to vēlreiz apstiprināšanai.
Noņemt paroli
Atcelt paroli.
Apstiprināt? NO/YES.
Mainīt paroli
Mainīt paroli.
Ievadīt un atkārtot jauno 4 ciparu kodu.
F izvēlne
Ieslēgt F funkciju attēlošanu.
Šī ir alternatīva šīs plates izvēlne; nepārņemt skaitliskās opcijas no citām sērijām.

Vadu un RIO ieeju reakcijas

ReakcijaNozīme
C1 / P1Atkārtota atvēršana aizvēršanas laikā – fotoelementi.
C2 / P2Atkārtota aizvēršana atvēršanas laikā – fotoelementi.
C3 / P3Daļēja apturēšana; pārbaudīt saistībā ar darbības automatizāciju.
C4 / P4Apturēšana un gaidīšana, līdz šķērslis tiek novērsts.
C7 / P7Atkārtota atvēršana aizvēršanas laikā – drošības malas.
C8 / P8Atkārtota aizvēršana atvēršanas laikā – drošības malas.
C13 / P13Atkārtoti atvērt aizvēršanas laikā un nekavējoties apturēt, kad šķērslis ir novērsts; reakcija darbojas arī tad, kad vārti stāv.
R7 / R8Atbilstoša reakcija 8K2 pretestības drošības malām; atsevišķa opcija vienai vai divām malām.
P0Apturēt un deaktivizēt automātiku; atsākt darbību tikai pēc jaunas komandas.

Tālvadības pults saglabāšana un pārvaldība

Iepriekš aprakstītajai grafiskajai izvēlnei ietilpība ir 250 lietotāji. AF paredzēts pareizas frekvences un kodēšanas uztvērējs; piemērs ir AF43S ar TOP-432EE. Frekvenču sakritība vien pati par sevi neapstiprina saderību.

  1. Atveriet Manage users → New user.
  2. Izvēlieties vajadzīgo funkciju un apstipriniet ar ENTER.
  3. Nosūtiet kodu, nospiežot izvēlēto tālvadības pults pogu.
  4. Atkārtojiet šo darbību ar nākamo pogu vai lietotāju, pierakstiet numuru un komandu un pārbaudiet reālo darbību.

Atsevišķu lietotāju dzēš ar Remove user; visus lietotājus – ar Remove all. Radio decoding → Rolling code vai TW Key block izdzēsīs iepriekš saglabātos raidītājus ar citu kodējumu. Neizmantojiet šo opciju, ja nav uzskaitītas esošās tālvadības pultis.

Parametru atiestatīšana un pilnīga atjaunošana

Information → Parameter reset atjauno rūpnīcas parametrus, bet saglabā Radio decoding, Motor type un kustības ceļa kalibrēšanas iestatījumus. Pirms apstiprināšanas saglabājiet konfigurāciju, bet pēc atiestatīšanas pārbaudiet virzienu, aizsardzības ierīces, laikus un darbības pārbaudes. Visu lietotāju dzēšanai izmantojiet atsevišķo opciju Manage users → Remove all. Pēc katras atjaunošanas pārbaudiet arī saglabātās tālvadības pultis.

Atjaunošana aizmirstas paroles gadījumā ir atšķirīga, pilnīga atiestatīšana. Tā izdzēsīs saglabātos lietotājus, laikus un kalibrēšanu. To drīkst veikt tehniķis, kurš spēj visu sistēmu atkal droši nodot ekspluatācijā.

  1. Atvienojiet plates barošanu, tostarp iespējamās baterijas.
  2. Vienlaikus turiet nospiestu < un > un atjaunojiet barošanu saskaņā ar apkopes procedūru.
  3. Turiet pogas nospiestas, līdz parādās Factory reset, izvēlieties Confirm YES un nospiediet ENTER.
  4. Vēlreiz iestatiet pareizo modeli, virzienu un visas aizsardzības ierīces, veiciet apmācīšanu un pievienojiet lietotājus; pirms ekspluatācijas veiciet pilnu pārbaudi.

Memory Roll dublēšana un datu ielāde

  1. Atvienojiet elektrotīklu un baterijas un ievietojiet Memory Roll norādītajā savienotājā.
  2. Pēc ieslēgšanas izvēlieties Configuration → External memory → Save data vai Read data.
  3. Saglabāšana/ielāde ietver lietotājus, laikus un konfigurāciju. Ielāde var pārrakstīt pašreizējos plates datus.
  4. Kad darbība pabeigta, atvienojiet barošanu un izņemiet Memory Roll. Pēc atjaunošanas pārbaudiet modeļa atbilstību, virzienu, visas aizsardzības ierīces un komandas.

Šie vienumi parādās, kad pievienota atmiņa. Izmantojiet dokumentācijā norādīto Memory Roll savienotāju; nepievienojiet USB ierīci citam savienotājam tikai tāpēc, ka funkcijas nosaukums šķiet līdzīgs.

Attēlā Memory Roll reālajā ZN8 platē ir apzīmēts ar numuru 23.

Divi piedziņas mehānismi MASTER–SLAVE režīmā

Ievietojiet RSE kartes abu plašu RSE_1 savienotājos un savienojiet A–A, B–B, GND–GND ar UTP CAT5 kabeli atbilstoši shēmai. Piederumus un vadības elementus pievieno MASTER, kur tiek saglabāti arī lietotāji. MASTER izvēlieties Paired vednī vai RSE1 iestatījumos; otra piedziņa kļūs par SLAVE. Daļējā komanda vada MASTER saskaņā ar sākotnējo shēmu, bet kopējā atvēršana – abus vārtu spārnus.

Ja RSE_1 tiek izmantots pārim, CRP izmanto RSE_2. Šajā konfigurācijā CAME KEY pievienot nevar. Nesajauciet vienādus A/B apzīmējumus dažādās saskarnēs.

BKV – RSE_1 savienojums starp MASTER un SLAVE
BKV – RSE_1 savienojums starp MASTER un SLAVE

Displeja teksta paziņojumu diagnostika

PaziņojumsPārbaude / rīcība
Kalibrēšanas kļūdaApmācīšana pārtraukta šķēršļa dēļ; novērsiet cēloni un pārbaudiet mehānismu.
Kodētājs nedarbojasKodētājs ir atvienots vai bojāts; atvienojot barošanu, pārbaudiet tam paredzēto savienotāju un kabeļus.
Apkopes pārbaudes kļūmeŠķērslis fotoelementu darbības zonā, nepareizs savienojums/konfigurācija vai bojāts fotoelements; pārbaudiet TS testu.
Atbloķēta piedziņaPiedziņa ir atbloķēta; pārbaudiet, vai svira ir nofiksēta.
Maksimālais aizvēršanas / atvēršanas šķēršļu / šķēršļu skaitsPārsniegts pēc kārtas konstatēto šķēršļu skaits; novērsiet pretestību vai aizsardzības nostrādes cēloni.
Sakaru kļūdaRSE ports iestatīts nepareizi; pārbaudiet savienojumu un režīmu.
Nesaderīga tālvadības pultsNeatbilstošs raidītājs, kodējums vai TWIN KEY BLOCK.
SLAVE vārti atbloķētiSLAVE piedziņa ir atbloķēta.
Nav sakaru ar RIO sistēmuRIO modulis nav ievietots savienotājā vai ir bojāts.
RIO sistēma nav konfigurētaBezvadu sistēma vai tās ierīces nav konfigurētas.

Information → Errors list glabā pēdējās 8 kļūdas. Pirms to dzēšanas pierakstiet statusu un FW/GUI. Ja vārti nekustas, pārbaudiet elektrotīklu, drošinātājus, atbloķēšanu, STOP, drošības ierīces un pastāvīgi aktivizētu komandu. Ja vārti atveras, bet neaizveras, pārbaudiet fotoelementus un attiecīgās ieejas iestatījumu. Neapiet aizsardzības ierīci, pastāvīgi savienojot tās kontaktus.

230 V BKV20AGS drošinātāji

ĶēdeĀtrās darbības drošinātājs
Tīkls2 A F
Vadības plate630 mA F
Piederumi1,6 A F

Pārbaudiet drošinātājus, atvienojot tīkla barošanu un baterijas. Nomainiet tos tikai pret tāda paša tipa un nomināla drošinātājiem un vispirms novērsiet īssavienojuma vai pārslodzes cēloni.

Apkope un serviss

Ik pēc 10 000 cikliem un ne vēlāk kā ik pēc 6 mēnešiem pārbaudiet skrūvju/uzgriežņu pievilkumu, kustīgo daļu nodilumu un darbību, attiecīgo mehānisko vietu eļļošanu, brīdinājuma un drošības ierīces, manuālo atbloķēšanu, kabeļus, vadotni un zobstieni. Pirms darbu sākšanas atvienojiet strāvas padevi un baterijas. Pēc ilgākas dīkstāves, atjaunojot tīkla barošanu, pārbaudiet visas sistēmas darbību.

Ražotājs norāda, ka BKV20 MCBF ir 250 000 ciklu, ja vārtu garums ir 20 m un svars 2 000 kg; vējainā vietā šis skaits samazinās par 15 %. Tas ir atsauces rādītājs starp atteicēm, nevis apkopes intervāls vai katru vārtu kalpošanas laika garantija. Iestatiet apkopes atgādinājumu sadaļā Information → Set up maintenance un atiestatiet to tikai pēc veiktas apkopes.

Pēc iestatīšanas aizveriet plates aizsargu, vāku un visus stiprinājumus. Pārbaudiet visu vārtu sistēmas spēkus un drošības funkcijas, parādiet lietotājam manuālo atbloķēšanu un nododiet visas sistēmas lietošanas instrukcijas. Nododiet elektroniku un baterijas utilizācijai paredzētā savākšanas punktā.

CAME BKV20AGS tehniskie parametri

ParametrsAprakstītās komplektācijas vērtība
Modelis / kodsBKV20AGS / 801MS-0310
Vārtu vērtņu maksimālais svars / garums2 000 kg / 20 m
Tīkla barošana230 V AC, 50/60 Hz
Motors / plates iekšējā barošana36 V DC / 26 V DC
Jauda250 W
Spēks / maksimālais spēks900 N / 1 350 N
Maksimālais ātrums12 m/min
Aizsardzības klaseIP54
Darba temperatūra−20 līdz +55 °C
Darbības režīmsNepārtraukta darbība; nav noteikts fiksēts ciklu skaits stundā.
Darba laiks180 s
Gaidstāves enerģijas patēriņš14 W; ar RGP1 moduli 0,8 W
Transformatora termiskā aizsardzība120 °C
Izolācijas klase / pārnesumsI / 40
Piedziņas svars21 kg
KrāsaPelēka RAL 7024
Zobrats / gala slēdži4. modulis / mehāniski
Izmēri: platums × dziļums × augstums400 × 260 × 412 mm
Modeļa iestatījumsMotor type → BKV2000
Šīs izvēlnes lietotāju ietilpība250

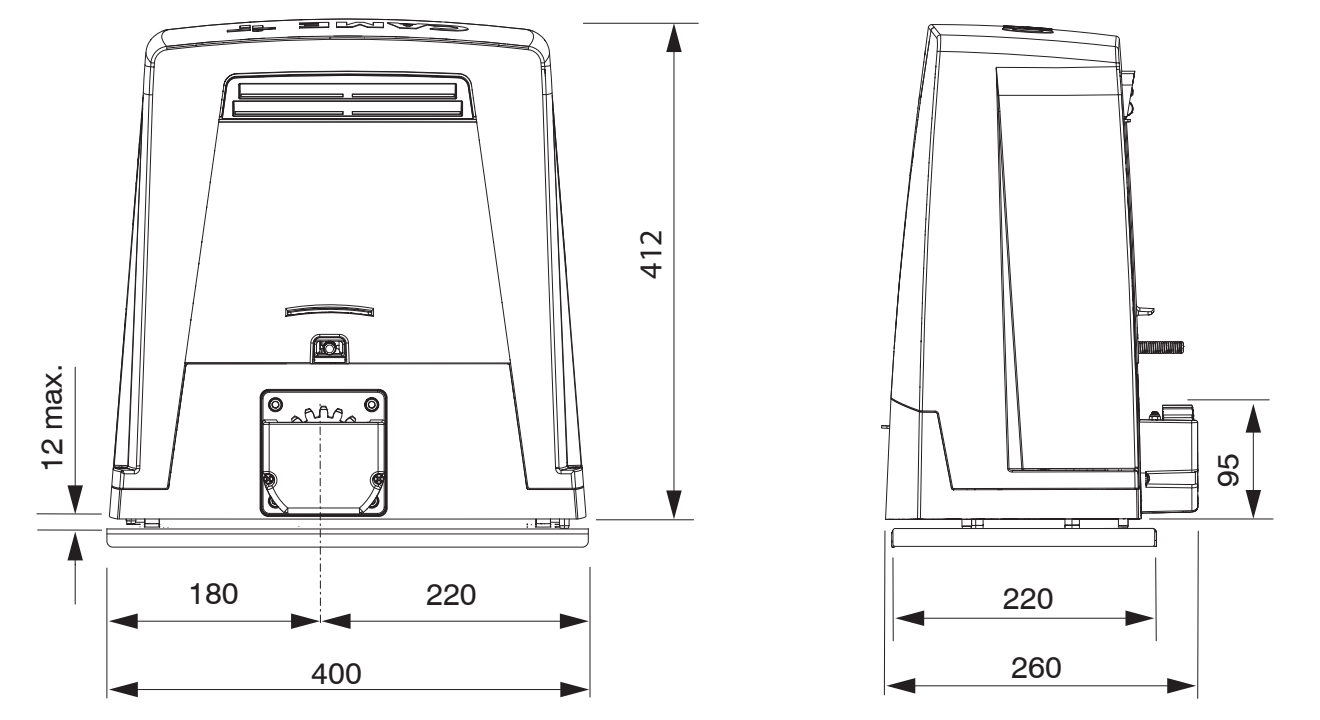

CAME BKV20AGS izmēru rasējums
CAME BKV20AGS izmēru rasējums

Vēlos pasūtīt šo produktu. Kā rīkoties?

Izvēlieties sev ērtāko veidu:

  1. pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
  2. pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]

Jautājiet mums par produktu CAME BKV20AGS – atsevišķs piedziņas mehānisms bīdāmajiem vārtiem līdz 2000 kg (A)

Produkts: CAME BKV20AGS – atsevišķs piedziņas mehānisms bīdāmajiem vārtiem līdz 2000 kg (A)
Vārds:
E-pasts:
Tālrunis:
Teksts:
Šo vietni aizsargā reCAPTCHA no Google.
