Produkta apraksts CAME BKV15AGS – atsevišķa piedziņa bīdāmajiem vārtiem līdz 1500 kg (A)

CAME BKV15AGS piedziņa ir paredzēta bīdāmiem vārtiem ar svaru līdz 1500 kg un vārtu vērtnes garumu līdz 20 m. Tai ir elektromehānisks apturēšanas slēdzis. Piedziņa ir neatgriezeniska. Detalizēti tehniskie parametri ». Lejupielādēt rokasgrāmatu ».

CAME BKV15AGS, kods 801MS-0300, ir piedziņa lieliem bīdāmajiem vārtiem ar vārtu vērtni līdz 1 500 kg un 20 m garumā. Tai ir 36 V DC motors, grafiskais displejs, četras vadu drošības ieejas un mehāniskie gala slēdži. Tīkla barošana ir 230 V AC. Vārtu nestspēju, garumu un faktisko pretestību izvērtējiet kopā.

Montāža, pieslēgšana elektrotīklam un nodošana ekspluatācijā jāveic kvalificētam tehniķim. Pirms vāka atvēršanas vai karšu ievietošanas atvienojiet elektrotīklu un iespējamās baterijas. Pārbaudiet marķējumu BKV15AGS, ZBKN plati un FW/GUI versiju izvēlnē Information. Tālāk norādītie iestatījumi paredzēti grafiskajai izvēlnei ar opciju Motor type BKV1500. Citai versijai vai izvēlnei izmantojiet tās konkrēto rokasgrāmatu.

Ātrā navigācija
Atsevišķa piedziņaPiederumi
MontāžaKabeļu pievienošana
Manuāla atbloķēšanaOrientācija uz plates
Spailes un barošanaFotodetektori un pārbaude
Pirmā palaišanaKustības ceļa apguve
ProgrammēšanaTālvadības pultis
Atiestatīšana un atmiņaDiagnostika
ApkopeTehniskie parametri
Montāžas PDF rokasgrāmata

Atsevišķa piedziņa CAME BKV15AGS

Šī rokasgrāmata paredzēta atsevišķai piedziņai CAME BKV15AGS (A). Piedāvājumu ar piederumiem skatiet CAME BKV15AGS komplekta lapā.

20 m ir maksimālais vārtu vērtnes garums; nejauciet to ar brīvās caurbrauktuves platumu. BKV15AGS izmanto mehāniskos slēdžus. Magnētiskie slēdži un pulksteņa karte, kas iekļauti AGE versijās, nav AGS standarta aprīkojums.

Piederumi un pieslēguma piemēri

Tālāk minētās ierīces ir konkrēti piemēri norādītajiem pieslēgumiem. Atsevišķās piedziņas komplektāciju un faktiski piegādāto piederumu atbilstību pārbaudiet konkrētajā piedāvājumā; cita tipa ierīcei izmantojiet tās rokasgrāmatu.

ElementsPiemērs / lietojums
FotodetektoriCAME DIR10, 12/24 V AC/DC; darbības diapazons 10 m, spailes un pārbaude.
SignāllampaCAME KLED24, 24 V AC/DC, 2 W; pieslēgums 10–E.
RadioiekārtaCAME AF43S un TOP-432EE, fiksētā koda 433,92 MHz piemērs; kodējuma saderību pārbaudiet atbilstoši plates iestatījumiem.
ZobstienisZobstieņi, šim modelim modulis 4.
VadībaSlēdži, pogas un lasītāji; bezsprieguma NO komandas un NC STOP atbilstoši platei.

BKV15AGS montāža

Pirms montāžas pārbaudiet, vai vārti pa visu kustības ceļu viegli un vienmērīgi pārvietojas manuāli. Vārtiem un vadotnei jābūt stabiliem, horizontāliem un drošiem pret izslīdēšanu. Pārbaudiet stingrus atdures elementus gan atvērtā, gan aizvērtā stāvoklī un aizsargājiet saspiešanas, iesprūšanas un zobstieņa saķeres vietas. Piedziņu nostipriniet uz stingras pamatnes, kur to neapdraud tieša ūdens plūsma. Ja vārtu vērtnē ir iebūvēti gājēju vārtiņi, kustību drīkst atļaut tikai tad, ja tie ir droši nofiksēti.

Pamats un enkurošanas plāksne

Ražotāja piemērā izrakuma izmēri ir 500 × 280 mm, dziļums 800 mm un aizsargcaurules Ø 40 mm. Pielāgojiet pamata izmērus gruntij un konkrētajiem vārtiem; tas ir uzstādīšanas piemērs, nevis universāls pamata projekts. Veidņi izvirzīti 50 mm virs zemes līmeņa un satur tērauda armatūru.

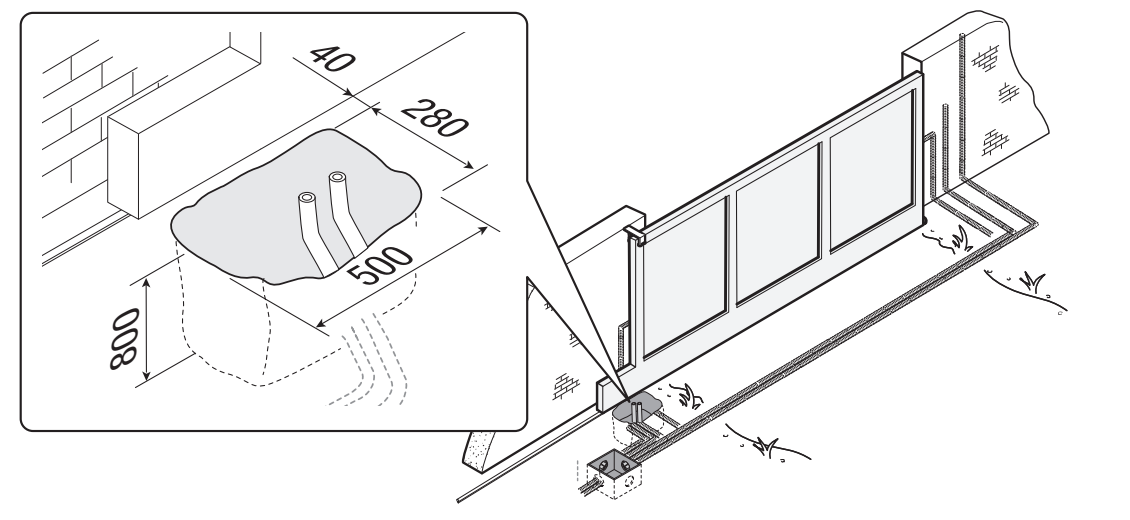

BKV pamata un aizsargcauruļu izvietojuma piemērs
BKV pamata un aizsargcauruļu izvietojuma piemērs

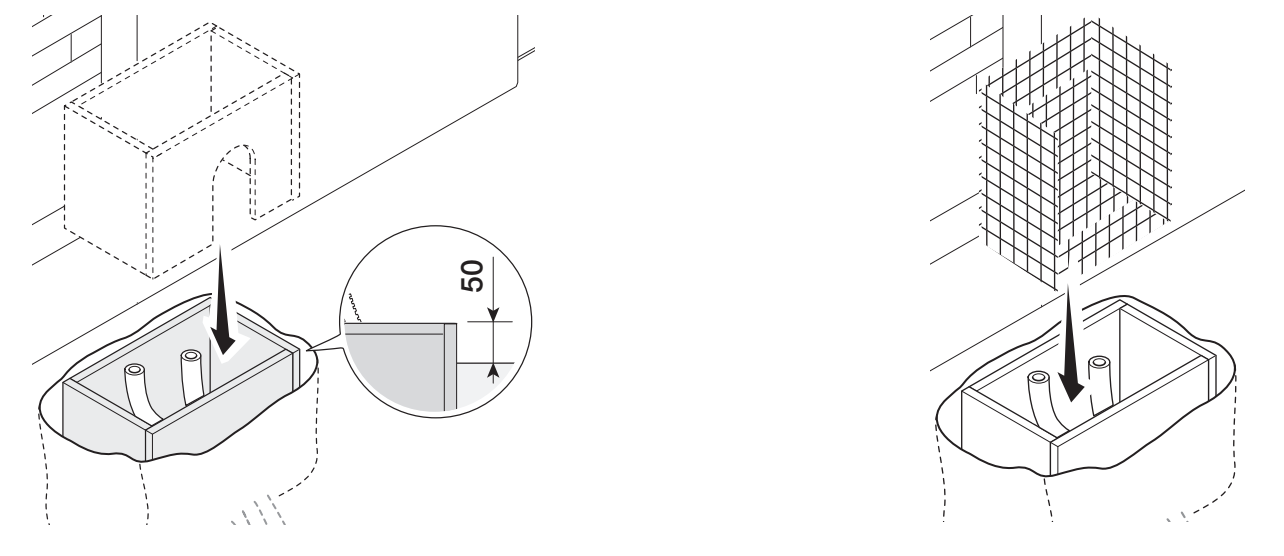

BKV pamata veidņi 50 mm virs zemes līmeņa un armatūra
BKV pamata veidņi 50 mm virs zemes līmeņa un armatūra

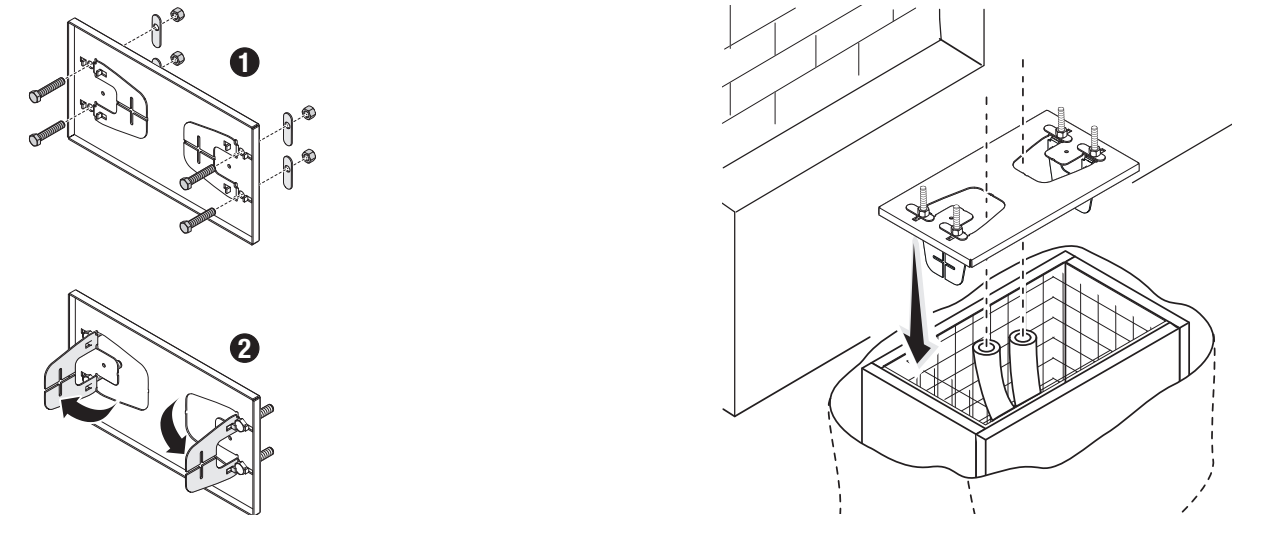

Ievietojiet plāksnē komplektā iekļautās M12 skrūves un nostipriniet tās ar uzgriežņiem. Iztaisnojiet iepriekš izveidotās enkurošanas skavas un ievietojiet plāksni armatūrā. Aizsargcaurulēm jāiziet caur tās atverēm. Precīzi nolīmeņojiet plāksni; vītnēm jāpaliek virs betona. Novietojums attiecībā pret zobstieni noteikts pēc izmēriem 76 un 96 mm kas norādīti šķēlumā. Ļaujiet betonam sacietēt vismaz 24 stundas.

BKV enkurošanas plāksnes un M12 skrūvju montāža
BKV enkurošanas plāksnes un M12 skrūvju montāža

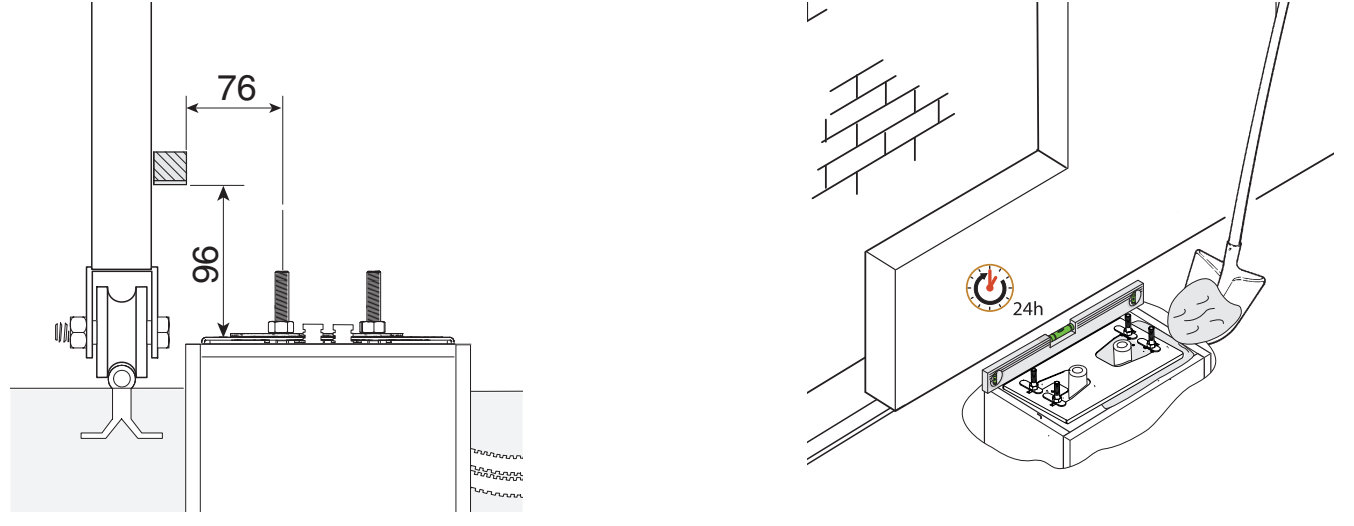

BKV novietojums attiecībā pret zobstieni – izmēri 76 un 96 mm
BKV novietojums attiecībā pret zobstieni – izmēri 76 un 96 mm

Uzstādīšana un augstuma regulēšana

Pēc veidņu noņemšanas aizberiet telpu ap pamatu. Noņemiet enkuru uzgriežņus un izvelciet kabeļus aptuveni 600 mm virs plāksnes. Noņemiet vāku un uzstādiet piedziņu; kabeļi tiek ievadīti caur tās apakšdaļu un hermētiskajām kabeļu ievadēm. Ar vītņotajām kājiņām paceliet piedziņu par 5–10 mm, lai būtu rezerve sazobes regulēšanai.

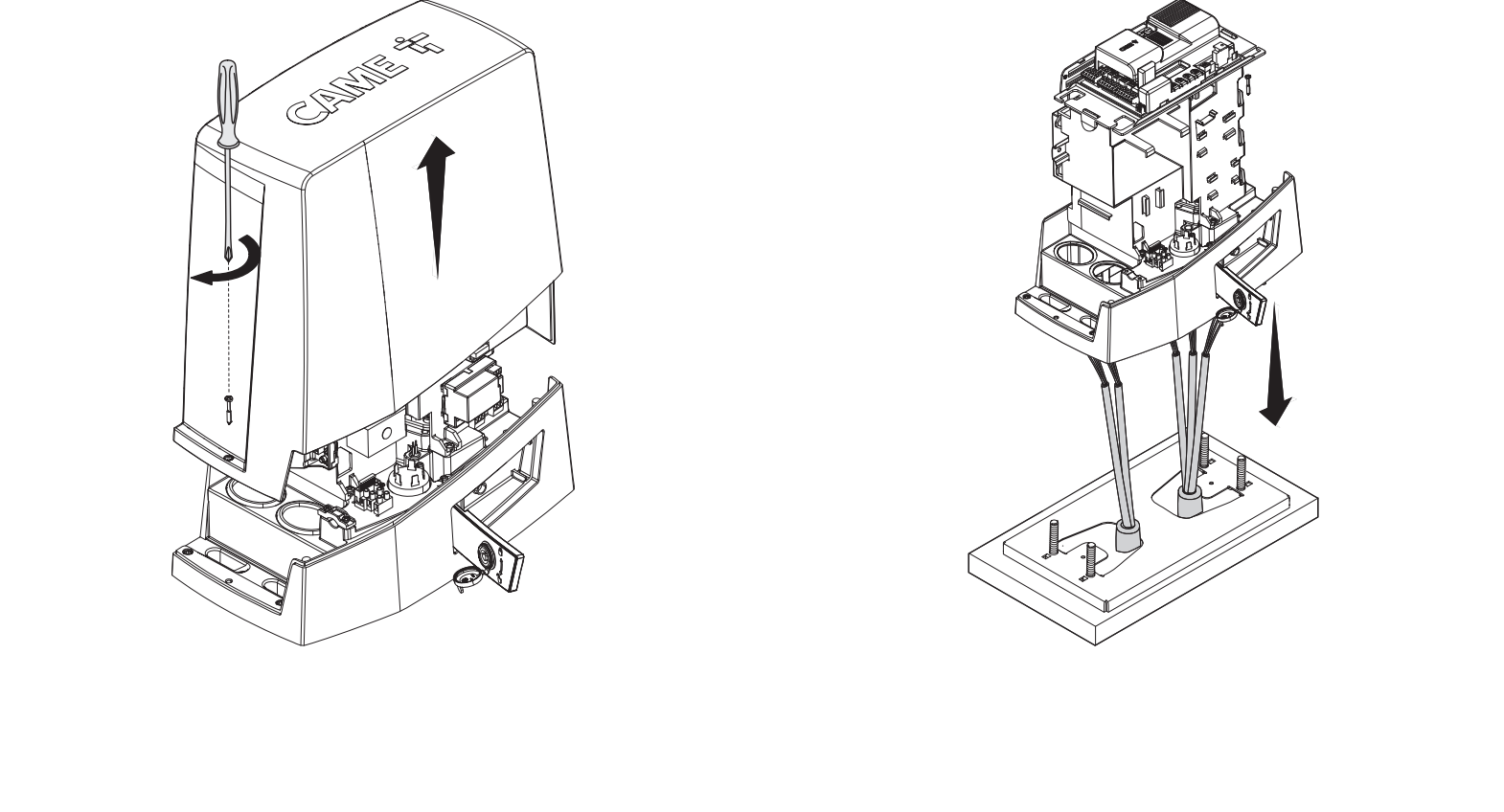

BKV piedziņas novietošana uz enkurošanas plāksnes
BKV piedziņas novietošana uz enkurošanas plāksnes

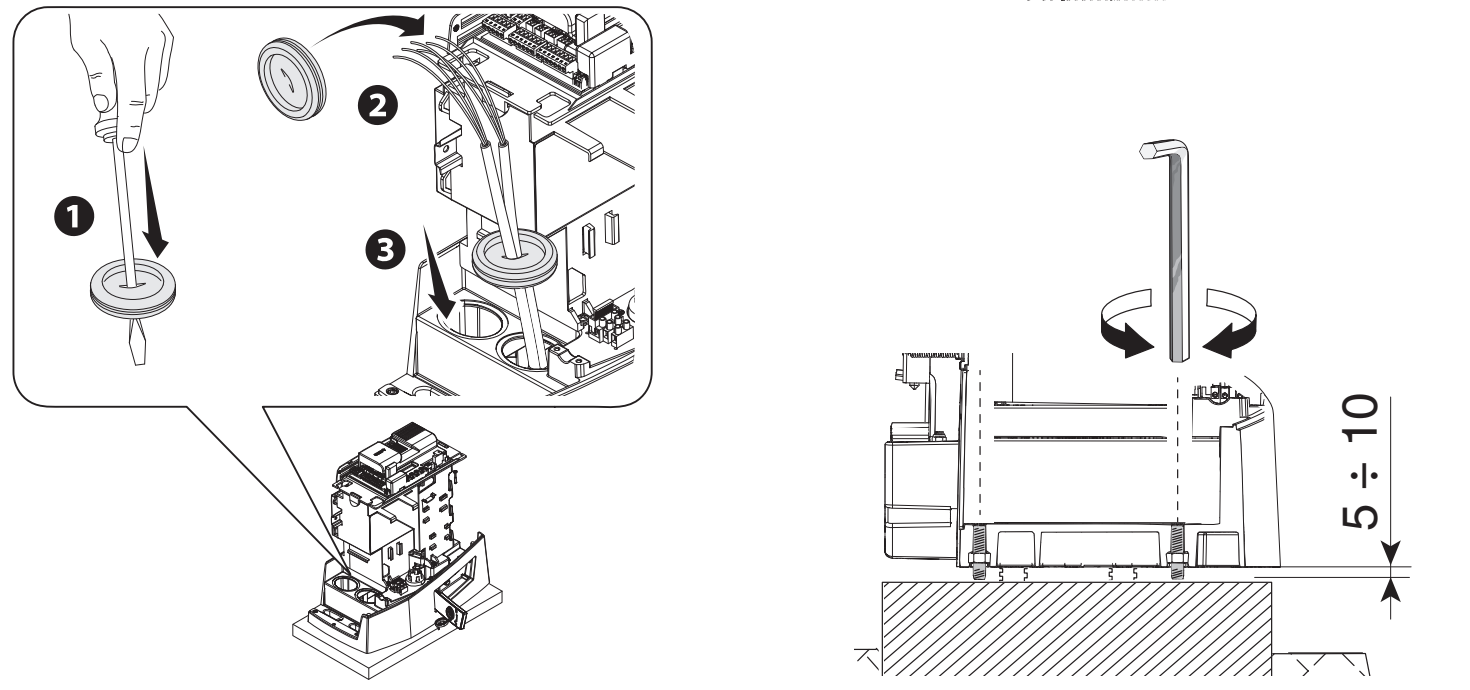

Kabeļa ievads un BKV augstuma regulēšana par 5–10 mm
Kabeļa ievads un BKV augstuma regulēšana par 5–10 mm

Zobstienis un 1–2 mm atstarpe

Atbloķējiet piedziņu un nostipriniet 4. moduļa zobstieni, vārtus pārvietojot manuāli. Savienojot posmus, zem savienojuma izmantojiet palīgzobstieņa posmu un divas skavas, lai zobi precīzi sakristu. Pēc nostiprināšanas noregulējiet augstumu ar kājiņām un horizontālo stāvokli ar ovālajām atverēm.

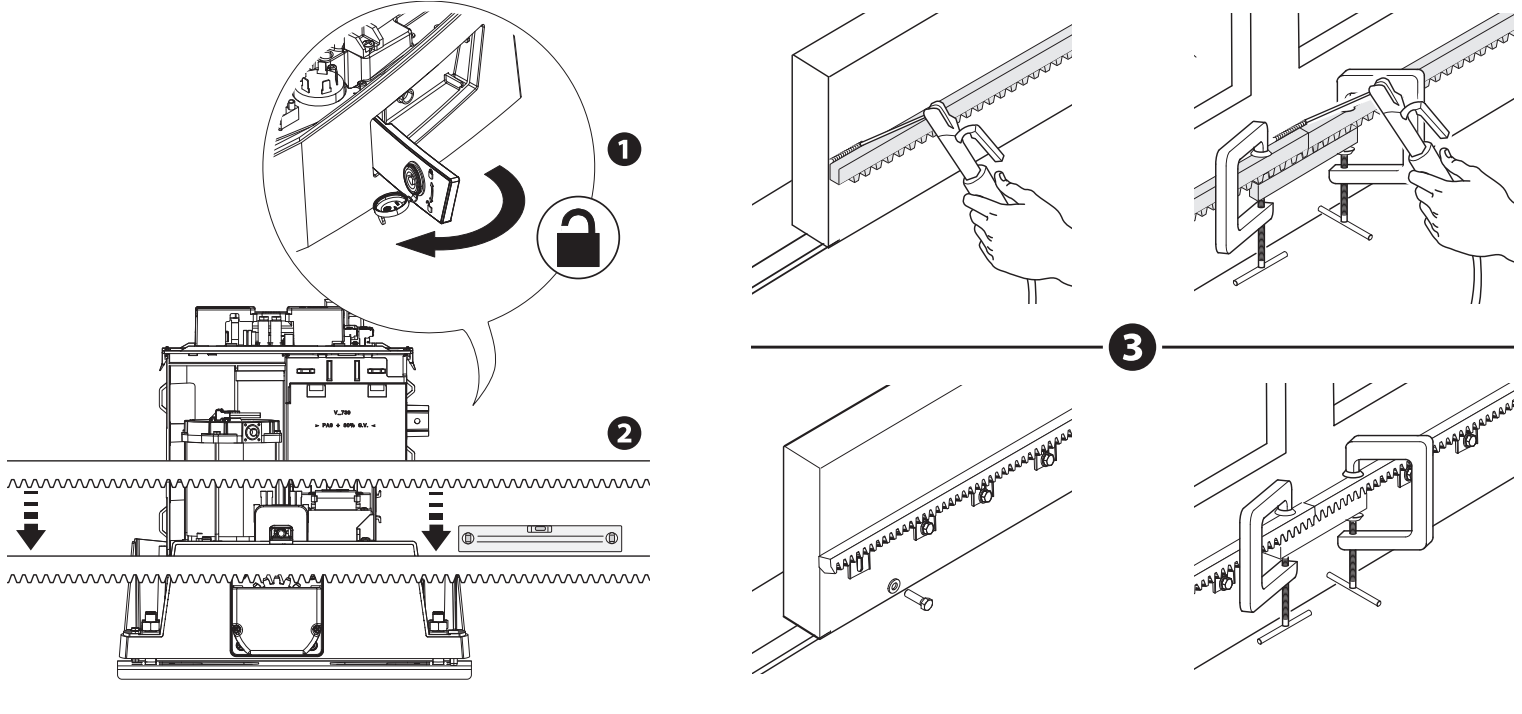

4. moduļa zobstieņa nostiprināšana un savienojumu izlīdzināšana
4. moduļa zobstieņa nostiprināšana un savienojumu izlīdzināšana

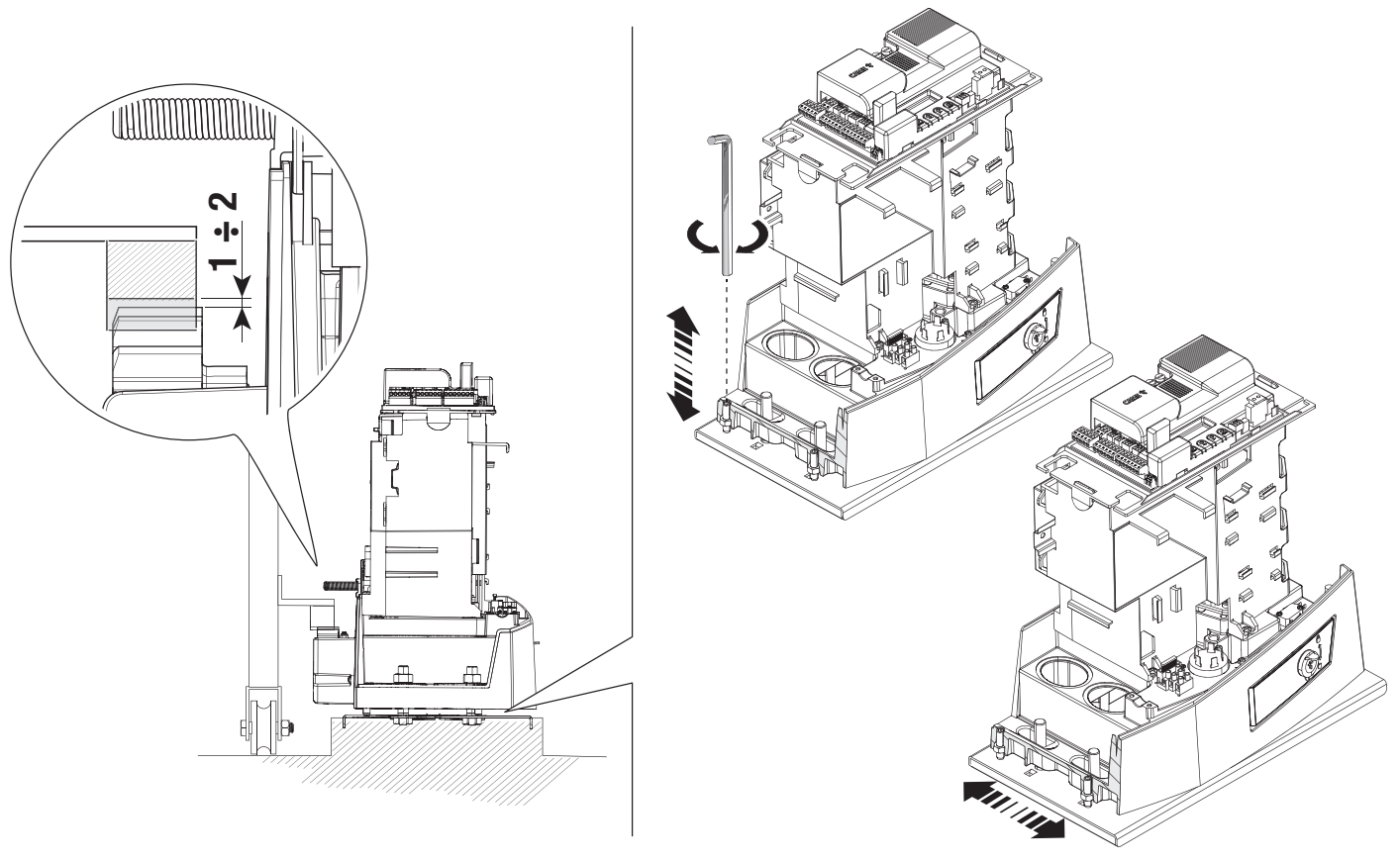

Starp zobratu un zobstieni atstājiet 1–2 mm atstarpi. Vārtu svars nedrīkst balstīties uz piedziņu. Manuāli izbrauciet visu kustības ceļu un tikai pēc regulēšanas ar paplāksnēm un uzgriežņiem pievelciet piedziņu pie plāksnes.

1–2 mm atstarpe un BKV regulēšana attiecībā pret zobstieni
1–2 mm atstarpe un BKV regulēšana attiecībā pret zobstieni

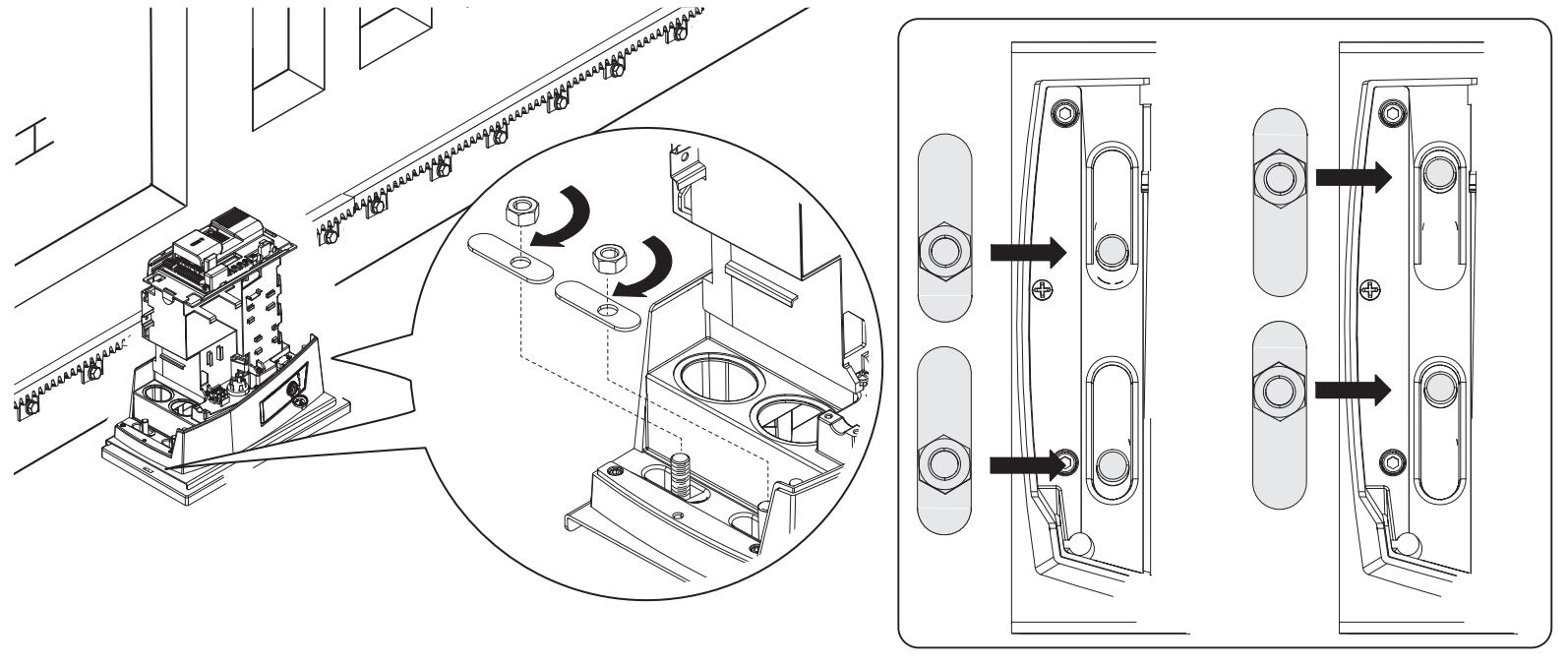

BKV galīgā nostiprināšana pēc sazobes regulēšanas
BKV galīgā nostiprināšana pēc sazobes regulēšanas

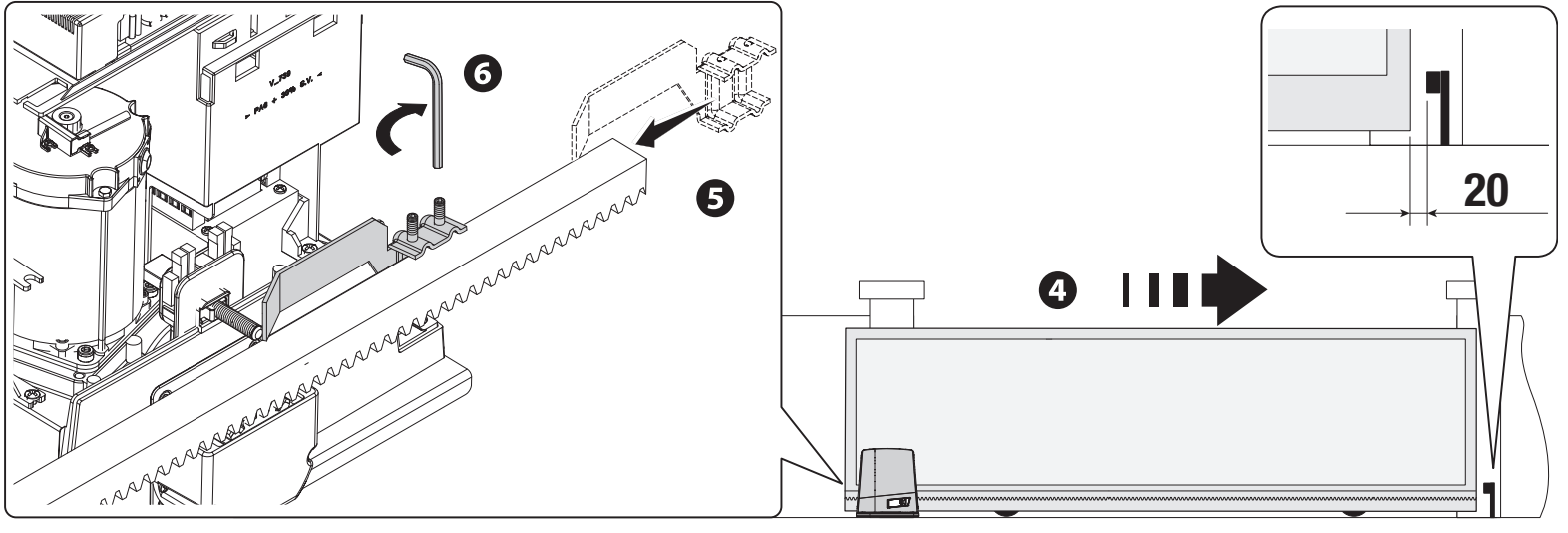

AGS mehāniskie gala slēdži

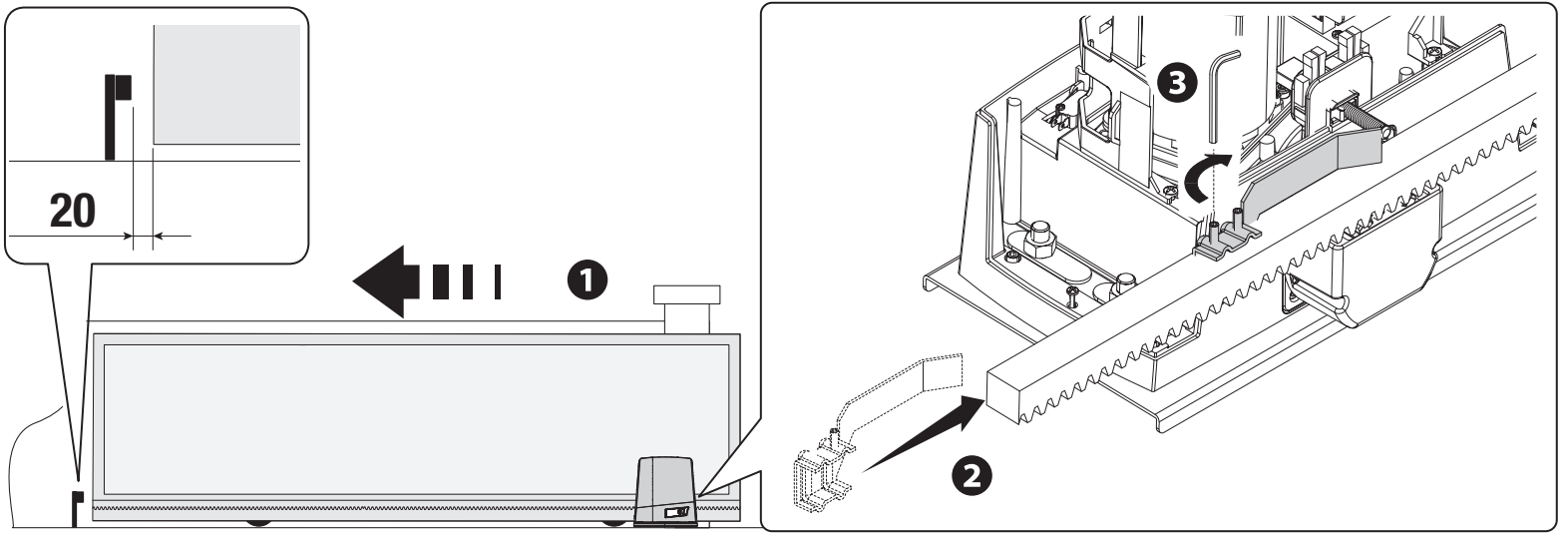

Manuāli atveriet vārtus. Uzstādiet atvēršanas gala slēdža izciļņa elementu uz zobstieņa tā, lai tā uzbrauktuve pārslēgtu atsperes mikroslēdzi, un nostipriniet to ar komplektā iekļautajām skrūvēm. Atkārtojiet to pašu, kad vārti ir aizvērti. Attēlotajā komplektā tiek saglabāti aptuveni 20 mm līdz fiksētajam atdurim; pārbaudiet pārskrējienu faktiskās slodzes apstākļos. Vārtu fiksētajam atdurim un piedziņas slēdža atdurim ir atšķirīgas funkcijas.

BKV mehāniskais slēdža atduris atvēršanas pozīcijā
BKV mehāniskais slēdža atduris atvēršanas pozīcijā
BKV mehāniskais slēdža atduris aizvēršanas pozīcijā
BKV mehāniskais slēdža atduris aizvēršanas pozīcijā

Kabeļu instalācija

ĶēdeŠķērsgriezums / nosacījums
230 V maiņstrāvas tīkls3G × 1,5 mm² līdz 20 m; 3G × 2,5 mm² pie 20–30 m.
24 V bākuguns2 × 1 mm² norādītajiem kabeļu garumiem līdz 30 m.
FotoelementiTX 2 × 0,5 mm²; RX 4 × 0,5 mm² saskaņā ar pilno shēmu.
Vadības ierīcesDzīslu skaits atbilstoši ierīcei, šķērsgriezums 0,5 mm² norādītajiem kabeļu garumiem.
AntenaRG58, ne vairāk kā 5 m.
RSE / CRPUTP CAT 5, ne vairāk kā 1 000 m atbilstoši seriālās sistēmas nosacījumiem.

Ja kabeļa garums ir lielāks vai ir vairāki patērētāji, šķērsgriezums jāpārrēķina, ņemot vērā strāvu un sprieguma kritumu. Tīkla barošanas kabeli vediet pa atsevišķu ievadu, nodalot to no zemsprieguma ķēdēm. Kabeļi nedrīkst saskarties ar sakarsušām daļām, un tie jāaizsargā pret mehāniskiem bojājumiem.

Manuāla atbloķēšana un atkārtota nofiksēšana

Vispirms atvienojiet barošanu un nostipriniet vārtu vērtni, lai tā nekustētos nekontrolēti. Nebloķējiet bojātus vai nesabalansētus vārtus, pirms tie nav nostiprināti.

  1. Ievietojiet atslēgu slēdzenē un pagrieziet to, kā parādīts augšējā attēlu pārī.
  2. Atveriet atbloķēšanas sviru, virzot to prom no korpusa, kā norādīts ar bultiņu.
  3. Pārvietojiet vārtus ar rokām, kontrolēti un tā, lai to kustības zonā neatrastos cilvēki.
  4. Lai nofiksētu vārtus, atgrieziet sviru sākotnējā stāvoklī un aizslēdziet mehānismu, kā parādīts apakšējā attēlu pārī.
  5. Pirms komandas došanas motoram pārliecinieties, ka mehānisms atkal ir nofiksēts.

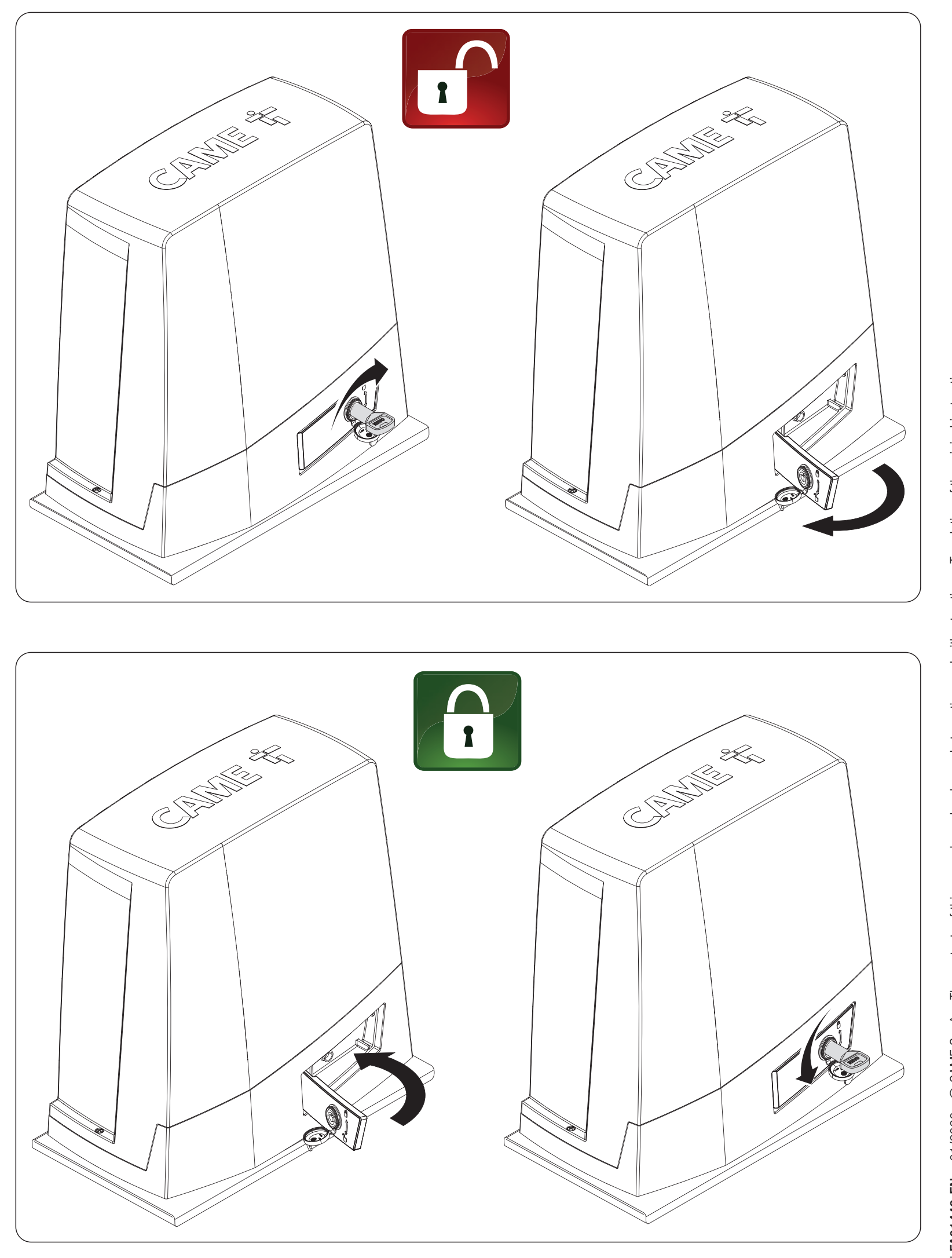

BKV – manuāla atbloķēšana un atkārtota aizslēgšana
BKV – manuāla atbloķēšana un atkārtota aizslēgšana

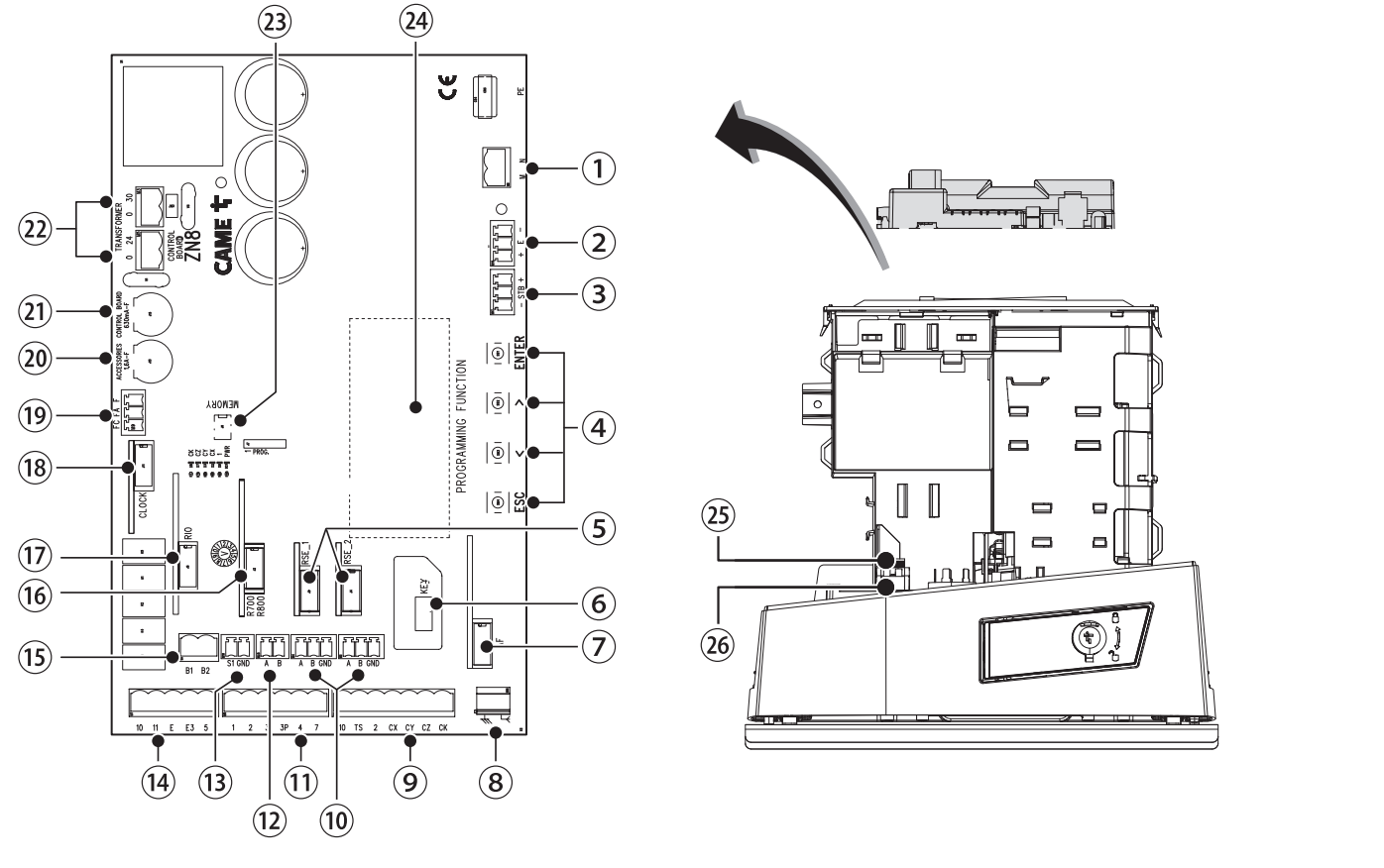

Orientācija uz ZBKN plates

Nākamajā attēlā plate orientēta tā, ka lielie kondensatori atrodas augšā, garās spaiļu rindas apakšā, bet programmēšanas pogas – labajā pusē. Grafiskais displejs un pogas ESC/bultiņas/ENTER paredzētas iestatīšanai, diagnostikai un lietotāju pārvaldībai. Kartes ievietojiet un izņemiet tikai tad, kad atvienots elektrotīkls un iespējamie akumulatori.

ZBKN plate – BKV displejs, spailes un savienotāji
ZBKN plate – BKV displejs, spailes un savienotāji

Attēla numursElements
1 / 2 / 3Motors / kodētājs / RGP1 vai LBB.
4 / 5 / 6 / 7Programmēšanas pogas / RSE / CAME KEY / AF.
8 / 9 / 10 / 11Antena / drošības ierīces / seriālais savienojums / vadība pa kabeli.
12 / 13 / 14 / 15Tastatūra / transponderis / apgaismojums / B1–B2.
16 / 17 / 18 / 19R700 vai R800 / RIOCN8WS / pulksteņa karte / gala slēdži.
20 / 21 / 22 / 23 / 24Piederumu drošinātājs / plates drošinātājs / transformators / Memory Roll / displejs.
25 / 26Tīkla drošinātājs / tīkla barošanas kabelis uz piedziņas.

BKV15AGS barošana un spailes

Ķēde / spailesSpriegums, polaritāte un ierobežojums
L / N / PEElektrotīkls 230 V AC, 50/60 Hz. L – fāze, N – neitrālvads, PE – aizsargvads. Maiņstrāvai nav plusa un mīnusa.
Motors / plates iekšējā barošanaMotors 36 V DC, platei – saskaņā ar tehnisko tabulu 26 V DC. Tās ir pareizi samontētas ierīces iekšējās ķēdes, nevis piederumu barošanas izeja. Saglabājiet paredzēto pieslēgumu; nepievienojiet tām elektrotīklu vai ārēju barošanas avotu, vadoties pēc minējumiem.
10 / 11Piederumi 24 V AC/DC, kopā ne vairāk kā 20 W; parasti 24 V AC. Līdzstrāvas gadījumā 10 = plus (+), 11 = mīnus (−); maiņstrāvas gadījumā nav līdzstrāvas polaritātes.
10 / EBākuguns 24 V AC/DC, maks. 3 W. Līdzstrāvas gadījumā 10 ir pozitīvais kopējais pols, bet E – komutējamā izeja.
10 / E3Papildu apgaismojums 24 V AC/DC, maks. 12 W; režīms: Manage lights → Light E3. Līdzstrāvas gadījumā 10 ir pozitīvais kopējais pols, E3 – komutējamā izeja.
10 / 5Statusa indikācija 24 V AC/DC, maks. 3 W. Līdzstrāvas gadījumā 10 ir pozitīvais kopējais pols, 5 – komutējamā izeja.
B1 / B2Atsevišķs vadāms kontakts ar monostabilu vai bistabilu režīmu. Tas nenodrošina piederumu barošanu caur 10/11; slodzes pieslēgumu un pieļaujamās vērtības pārbaudiet konkrētās plates dokumentācijā.
10 / TS / 2Fotoelementu barošanas un testēšanas ķēde un kopējā spaile atbilstoši konkrētajai shēmai; TS nav universāla pastāvīga mīnusa izeja.

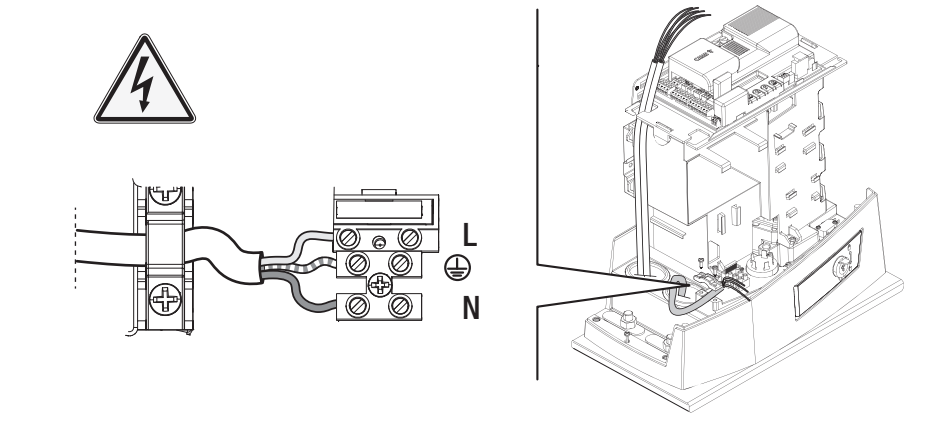

BKV tīkla pieslēgums L, N un aizsargvadam
BKV tīkla pieslēgums L, N un aizsargvadam

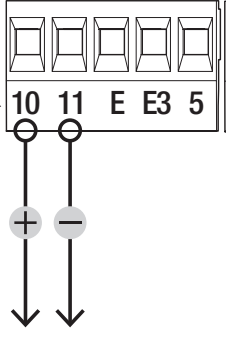

BKV piederumu barošana – 10 plus, 11 mīnus līdzstrāvas gadījumā
BKV piederumu barošana – 10 plus, 11 mīnus līdzstrāvas gadījumā

Vadības komandas, STOP, drošības ierīces un antena

SpailesFunkcija / kontakts
1–2NC STOP. Aptur vārtus un atspējo automātisko aizvēršanu; lai tie atkal kustētos, nepieciešama jauna komanda. Ja STOP netiek izmantots, deaktivizējiet Total stop.
2–3NO komanda tikai atvēršanai.
2–3PNO daļējai atvēršanai.
2–4NO komanda tikai aizvēršanai.
2–7NO darbība pa soļiem vai secīga komanda atbilstoši iestatījumam Command 2-7.
2–CX / CY / CZ / CKČetras atsevišķi konfigurējamas drošības ieejas. Ja netiek izmantots, deaktivizējiet; ja izmantots, konfigurējiet atbilstoši aizsardzībai.
S1 / GNDTransponders vai lasītājs ar atbilstošo R700 karti.
A / B pie lasītājiemKodu tastatūra ar R800; nejaukt ar tādiem pašiem burtiem seriālajā savienojumā.

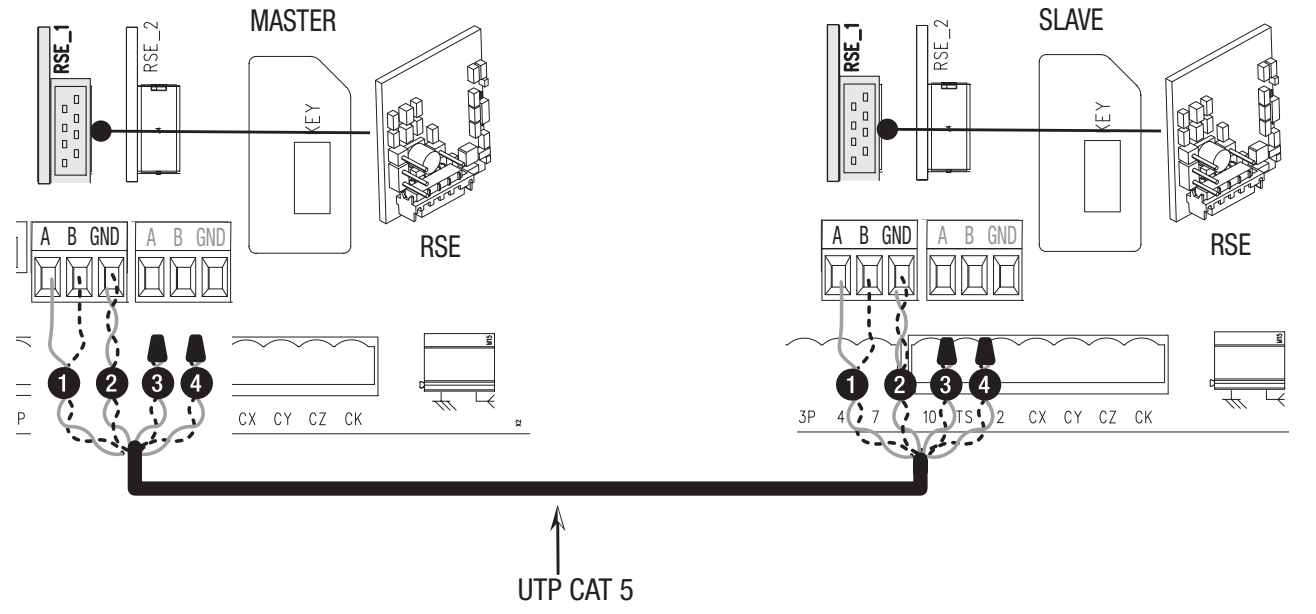

A / B / GND pie RSEPāra seriālais savienojums vai CRP — atkarībā no attiecīgā savienotāja.
Antena / AFRG58 centrālā dzīsla antenas signālam, ekrāns — pie attēlā norādītā zemējuma kontakta; radio spraudņa karte — AF slotā.

NO/NC komandas un drošības kontakti ir bezpotenciāla, bez polaritātes +/−. Piederumu barošana un to izejas kontakts ir atsevišķas ķēdes. Nepievadiet 230 V komandu spailēm.

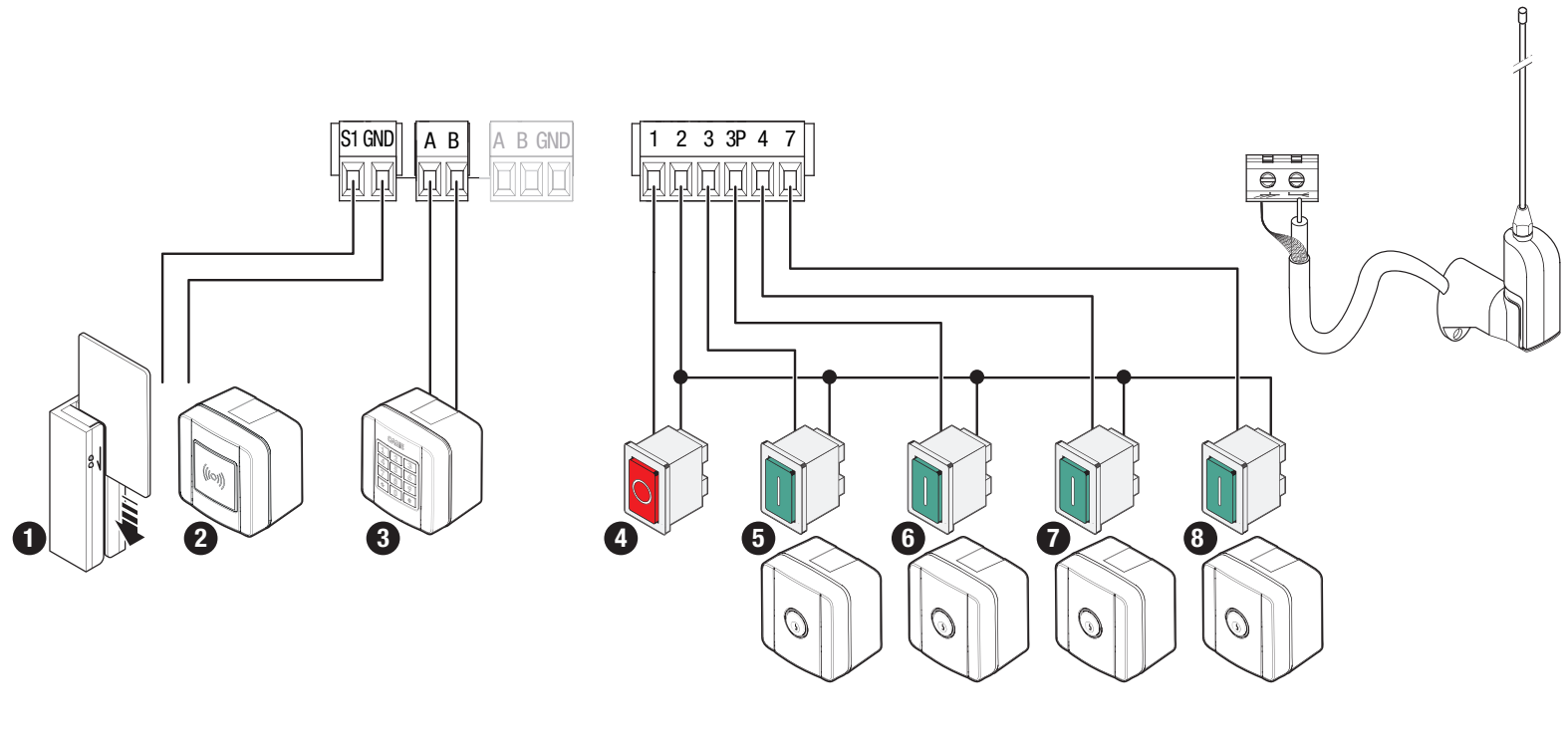

BKV – lasītāji, STOP, komandas 2–3/3P/4/7 un antena
BKV – lasītāji, STOP, komandas 2–3/3P/4/7 un antena

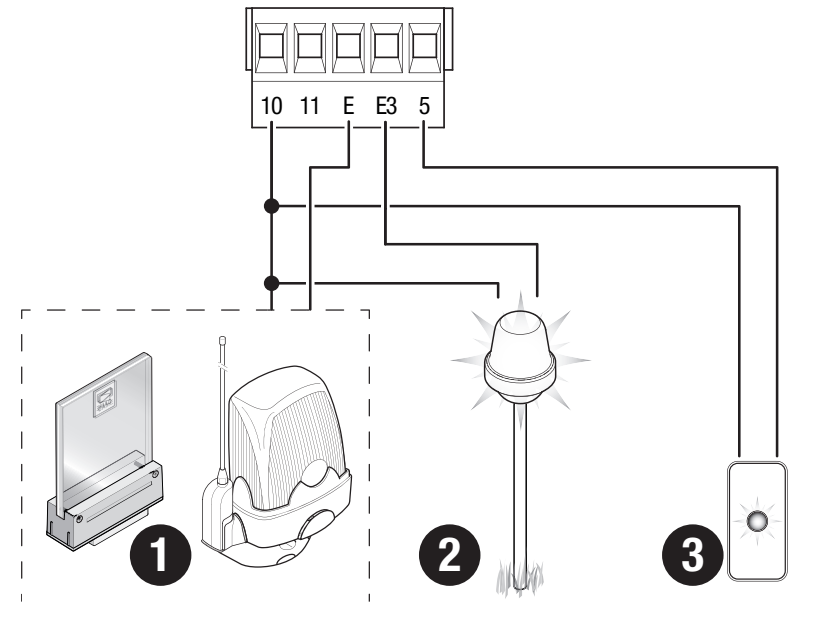

Signāllampa un papildu apgaismojums

CAME KLED24 ir 24 V AC/DC un 2 W, tāpēc pieslēdzama pie 10–E ievērojot 3 W limitu. Tās ieeja nav atsevišķi marķēta ar +/−; maiņstrāvas gadījumā polaritāte nav jāņem vērā, bet līdzstrāvas gadījumā 10 ir plates pozitīvā kopējā spaile. Nepievienojiet šeit 230 V signāllampas versiju. E3 ir atsevišķa apgaismojuma izeja ar 12 W limitu; nejauciet E un E3.

BKV atsevišķās izejas: signāllampa E, apgaismojums E3 un signalizācija 5
BKV atsevišķās izejas: signāllampa E, apgaismojums E3 un signalizācija 5

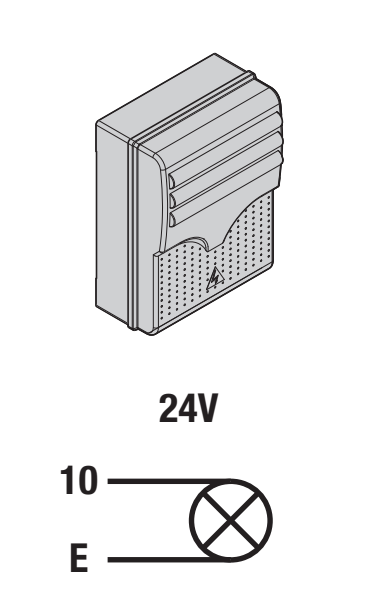

CAME KLED24 signāllampas 24 V barošana
CAME KLED24 signāllampas 24 V barošana

DIR10 fotoelementi un pārbaude, izmantojot TS

Piemērs paredzēts CAME DIR10: TX/RX pāris, darbības rādiuss 10 m, barošana 12/24 V AC/DC. Iestatiet RX džemperi uz 24 V. Pāra strāvas patēriņš ir 60 mA pie 24 V AC. RX spailes ir 10 (+), 2 (−), TX, C un NC. TX spailes ir TX un 2, sākotnējā shēmā nav norādītas atsevišķas +/− atzīmes. Maiņstrāvas gadījumā līdzstrāvas polaritāte nav piemērojama.

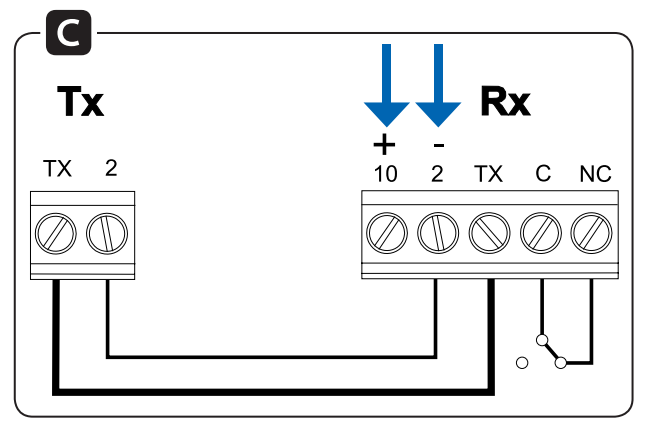

CAME DIR10 uztvērēja RX un raidītāja TX spailes
CAME DIR10 uztvērēja RX un raidītāja TX spailes

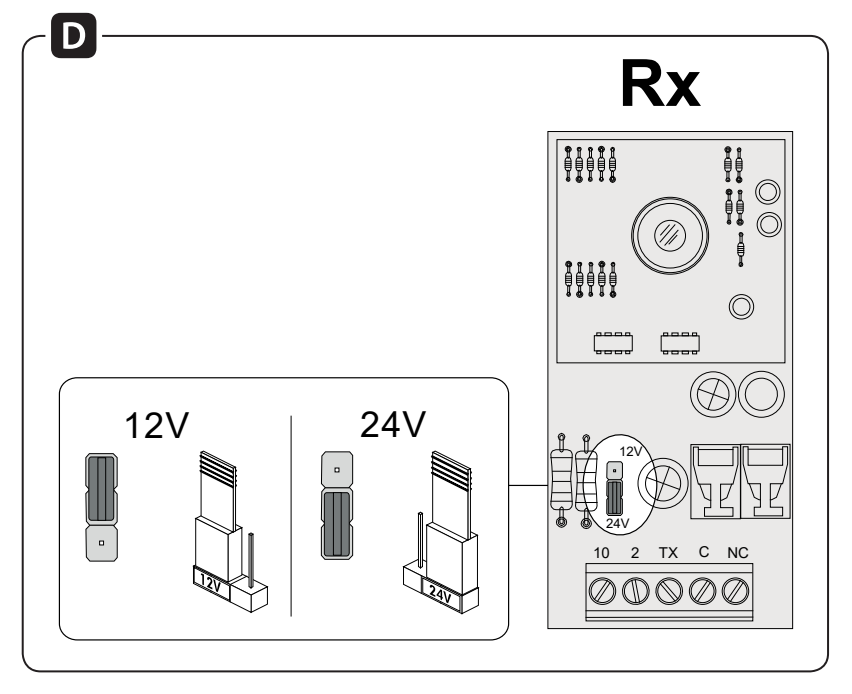

DIR10 džempera iestatījums uz 24 V
DIR10 džempera iestatījums uz 24 V

DIR10 spaileParastiAr pārbaudi
RX10 (+)Plate10Plate10
RX2 (−) un RX CPlate2Plate2
RX TX ↔ TX TXSavienot starp RX un TXTāds pats savienojums
TX2Plate2PlateTS
RX NCPlateCXPlateCX

Kontaktam C–NC nav polaritātes. Šajā sinhronizētajā shēmā RX2 un C pievieno pie plates 2. spailes, nevis 11. Savienojiet RX TX ar TX TX; šo savienojumu nedrīkst aizstāt ar tiešu barošanu no plates spailes 10. Iestatiet CX parametru C1, lai aizvēršanas laikā vārti atkal atvērtos.

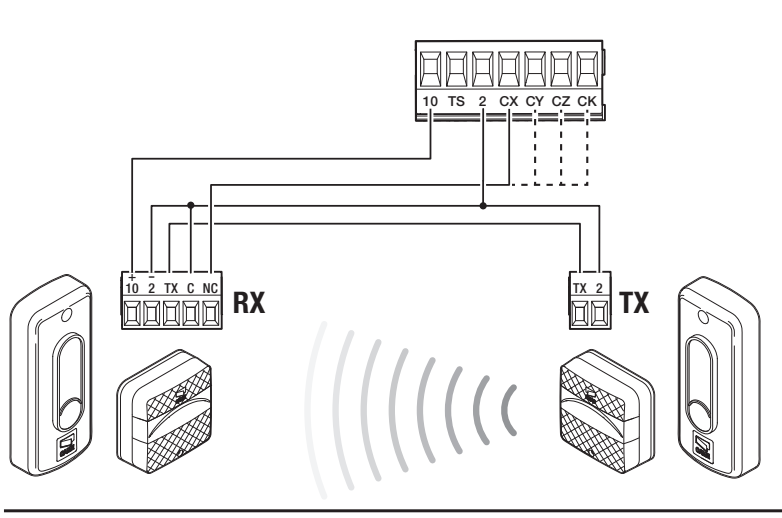

BKV – parastais DIR / DELTA-S pieslēgums
BKV – parastais DIR / DELTA-S pieslēgums

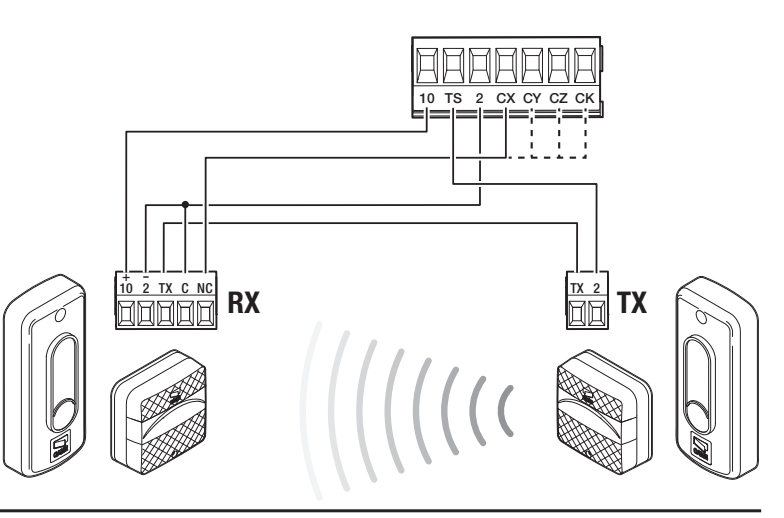

Drošības pārbaudes aktivizēšana

Kad barošana ir atslēgta, pārvietojiet TX2 vadu uz TS; RX2/C paliek pie 2, un TX savienojums starp RX/TX paliek. Pēc tam sadaļā Configuration → Wired safety devices → Safety devices test aktivizējiet pārbaudi un atbilstošo drošības ieeju. Ja pārbaude neizdodas, novērsiet barošanas, pieslēguma vai konfigurācijas problēmu; neatstājiet aizsardzību pastāvīgi apietu.

BKV – DIR / DELTA-S ar pārbaudāmu raidītāju pie TS
BKV – DIR / DELTA-S ar pārbaudāmu raidītāju pie TS

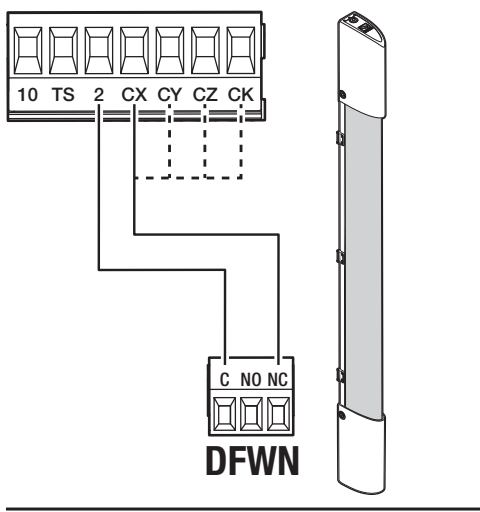

Drošības malas un četras ieejas

CX, CY, CZ un CK iestatiet katru atsevišķi. NC mala izmanto C–NC kontaktu bez polaritātes, piemēram, saskaņā ar DFWN shēmu. Rezistīvai malai izvēlieties atbilstošo R7/R8 režīmu un faktisko 8K2 shēmu; malu pārim ir atsevišķa izvēle un pieslēgums. Nejauciet rezistīvo malu ar parastu NC kontaktu.

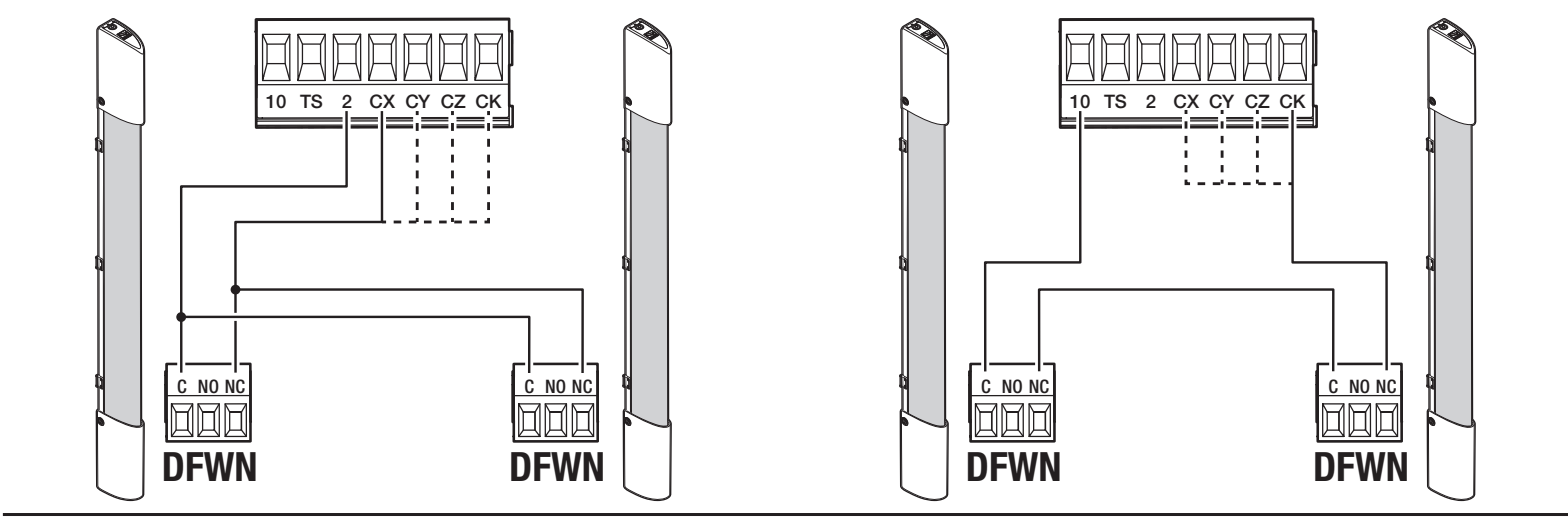

BKV – NC drošības mala DFWN
BKV – NC drošības mala DFWN

Divu DFWN NC malu gadījumā kreisajā shēmā abi kontakti ir pieslēgti atsevišķi: abu malu C pie plates spailes 2, vienas malas NC pie CX, bet otras — pie CY. Ražotājs iesaka šādu pieslēgumu un apzīmē to kā paralēlu; katra ieeja jākonfigurē atsevišķi. Labajā pusē NC kontakti ir saslēgti virknē vienai ieejai: plates 2 → pirmās malas C, pirmās malas NC → otrās malas C, otrās malas NC → plates CX. Tās ir DFWN kontaktu shēmas, nevis 8K2 rezistīvo malu shēmas.

DFWN NC malas: kreisajā pusē atsevišķi CX un CY, labajā pusē virknē pie CX
DFWN NC malas: kreisajā pusē atsevišķi CX un CY, labajā pusē virknē pie CX

Pirmā palaišana un kustības virziena pārbaude

  1. Pārbaudiet mehānismu, gala atdures, zobstieni, kabeļus, atbloķēšanas mehānisma fiksāciju un brīvo telpu.
  2. Pēc ieslēgšanas izpildiet grafiskā displeja vedņa norādījumus. Šai piedziņai izvēlieties Motor type → BKV1500; tipa maiņa nemaina fizisko nestspēju.
  3. Iestatiet virzienu sadaļā Configuration → Motor settings → Opening direction. Noklusējuma virziens ir pa kreisi.
  4. Funkcijā Motor test poga > aizver, bet < atver. Ja virziens neatbilst, izlabojiet to izvēlnē; nemainiet vadu vietām pēc minējuma.
  5. Iestatiet STOP, visas pieslēgtās drošības ieejas un, ja nepieciešams, pārbaudi, pēc tam veiciet gājiena apmācīšanu.
  6. Pārbaudiet pilnu ciklu, daļēju atvēršanu, visas aizsardzības ierīces, gaismas, radio vadību un darbību pēc elektrotīkla pārtraukuma.

Pirmā parastā kustība pēc ieslēgšanas ir atvēršana; pagaidiet, līdz tā ir pabeigta. Neparastas darbības, trokšņa vai vibrāciju gadījumā nekavējoties apturiet piedziņu un novērsiet cēloni.

BKV gājiena automātiskā apmācīšana

Pirms apmācīšanas pareizi jāiestata mehāniskie gala slēdži, stingrās gala atdures, tips BKV1500 un kustības virziens. Piedziņai jābūt fiksētai, un visai kustības zonai jābūt brīvai. Tehniķim jāuzrauga viss process; personas nedrīkst atrasties kustības ceļā.

  1. Atveriet Configuration → Motor settings → Travel calibration.
  2. Pie jautājuma Confirm? izvēlieties YES un apstipriniet ar ENTER.
  3. Ļaujiet izpildīties visam konkrētās plates apmācības vednim; nedodiet nākamo komandu pirms tā beigām.
  4. Pēc pabeigšanas pārbaudiet pozīcijas, palēnināšanu un visu drošības elementu darbību. Ja parādās Calibration error, vispirms novērsiet šķērsli vai mehānisma kļūmi un tikai tad atkārtojiet apmācīšanu.

Šīs grafiskās plates programmēšana notiek, izmantojot izvēļņu nosaukumus. Nepārnesiet uz šo sistēmu citas sērijas skaitliskos iestatījumus A1/A3 vai ZN7 iestatījumus.

Programmēšana, izmantojot grafisko displeju

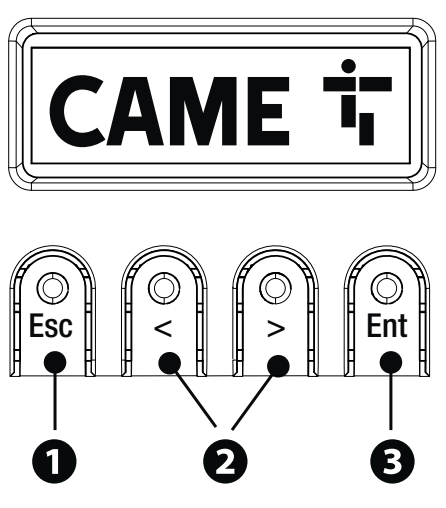

ENTER atver izvēlni un apstiprina izvēli. < un > pārvietojas pa izvēlnes vienumiem un maina vērtību. ESC atceļ neapstiprinātas izmaiņas, atgriežas iepriekšējā izvēlnē, iziet no izvēlnes vai aptur kustību. Programmējiet, kad piedziņa ir nekustīga, un pirms izmaiņu veikšanas saglabājiet pašreizējos iestatījumus.

BKV grafiskais displejs un pogas ESC, bultiņas un ENTER
BKV grafiskais displejs un pogas ESC, bultiņas un ENTER

Tālāk sniegts skaidrojums slovāku valodā ar izvēlnes vienumu nosaukumiem angļu valodā, lai vajadzīgo vienumu būtu viegli atrast. Treknrakstā norādītas tikai tās rūpnīcas vērtības, kas ir skaidri noteiktas. Funkciju pieejamība ir atkarīga no pievienotajām kartēm un plates versijas.

Configuration → Motor settings

Vienums / nozīmeOpcijas un nosacījumi
Opening direction
Atvēršanas virziens.
To the left – pa kreisi; To the right – pa labi.
Motor test
Virziena pārbaude.
> aizver, < atver; ja virziens neatbilst, izlabojiet to, izvēloties pareizo virzienu.
Travel calibration
Gājiena apguve.
Confirm? NO/YES; apguves procedūra.
Motor type
Piedziņas tips.
BKV15AGS izvēlieties BKV1500; citas opcijas BKV2000/BKV2500 nepalielina šī modeļa nestspēju.

Configuration → Gate travel settings

Vienums / nozīmeOpcijas un nosacījumi
Opening speed
Atvēršanas ātrums.
40–100 %; 100 %.
Closing speed
Aizvēršanas ātrums.
40–100 %; 100 %.
Opening slowdown speed
Atvēršanas palēnināšanas ātrums.
15–60 %; 50 %.
Closing slowdown speed
Aizvēršanas palēnināšanas ātrums.
15–60 %; 50 %.
Travel AST control
Šķēršļu noteikšanas jutība kustības laikā.
Deactivated, Minimum, Average, Maximum, Customised.
Slowdown AST control
Jutība palēnināšanas laikā.
Deactivated, Minimum, Average, Maximum, Customised.
Soft start
Īss ieskrējiens ar samazinātu ātrumu.
Deactivated / On.
Part. open point
Daļējas atvēršanas punkts.
10–100 % no gājiena; 20 %.
Opening slowdown point
Palēnināšanas sākums, atverot.
10–60 % no gājiena; 25 %.
Closing slowdown point
Palēnināšanas sākums, aizverot.
10–60 % no gājiena; 25 %.

Configuration → Wired safety devices

Vienums / nozīmeOpcijas un nosacījumi
Total stop
STOP1–2: aptur kustību un deaktivizē automātisko aizvēršanu.
Deactivated / On. Aktivizējiet tikai tad, ja ir pareizi pieslēgts NC kontakts.
CX input / CY input / CZ input / CK input
Četras atsevišķi konfigurējamas ieejas.
Katrai Deactivated; C1/C2/C3/C4/C7/C8/C13/R7/R8 un R7/R8 divām drošības malām. Nozīmes skatiet zem tabulas.
Safety devices test
Fotostaru pārbaude, dodot atvēršanas un aizvēršanas komandas.
Deactivated / On; nepieciešams pieslēgums caur TS.
Obst. with motor stopped
Ja tiek ziņots par šķērsli, piedziņu nevar iedarbināt arī no nekustīga stāvokļa.
Deactivated / On.

Configuration → RIO safety devices

Vienums / nozīmeOpcijas un nosacījumi
RIO ED T1 / RIO ED T2
Divas bezvadu drošības malas; pieejamas ar RIO saskarni.
Katrai Disabled; P0 — apturēt un bloķēt automātisko darbību, P7 — atkārtoti atvērt aizvēršanas laikā, P8 — atkārtoti aizvērt atvēršanas laikā.
RIO PH T1 / RIO PH T2
Divi bezvadu fotostaru kanāli.
Katram Disabled; P1/P2/P3/P4/P13 atbilstoši attiecīgajai aizsardzības reakcijai.

Configuration → Command inputs / Functions

Vienums / nozīmeOpcijas un nosacījumi
Command 2-7
Galvenās NO komandas režīms.
Step-by-step (atvērt/aizvērt) / Sequential (atvērt–STOP–aizvērt–STOP).
Hold-to-run
Kustība notiek tikai tik ilgi, kamēr tiek turēts nospiests attiecīgais vadības elements.
Deactivated / On. Atlaižot vadības elementu, piedziņa apstājas; ja šī funkcija ir aktīva, pārējās vadības ierīces tiek deaktivizētas.
B1-B2 output
Atsevišķa kontakta režīms.
Bistable / Monostable; monostabilā režīmā kontakts paliek saslēgts 1–180 s.
Šķēršļu novēršana
Brīvas vietas atbrīvošana pēc gala slēdža vai strāvas sensora nostrādāšanas.
Deaktivizēts / Ieslēgts. Ja ieslēgts, kustība tiek īslaicīgi apvērsta, lai atbrīvotu šķērsli; ja deaktivizēts, kustība tiek apvērsta līdz gala stāvoklim.

Konfigurācija → Laiki / Gaismu pārvaldība

Parametrs / nozīmeIespējas un nosacījumi
Automātiska aizvēršana
Gaidīšanas laiks pēc pilnīgas atvēršanas.
Deaktivizēts vai 1–180 s. Pēc STOP komandas, drošības sistēmas nostrādāšanas šķēršļa dēļ vai elektrotīkla pārtraukuma automātiskā aizvēršana nenotiek.
Automātiska daļēja aizvēršana
Gaidīšanas laiks pēc daļējas atvēršanas.
Izslēgts vai 1–180 s; 10 s. Galveno automātisko aizvēršanu nedrīkst deaktivizēt.
Vārtu atvērtā stāvokļa brīdinājuma indikators
Statusa izeja 10–5.
Brīdinājuma indikators deg: deg kustības laikā un tad, kad vārti ir atvērti; Brīdinājuma indikators mirgo: mirgo kustības laikā, deg, kad vārti ir atvērti.
E3 gaisma
Atsevišķs papildu apgaismojums.
Deaktivizēts, cikliskais apgaismojums vai komforta apgaismojums. Cikliskajam apgaismojumam jābūt iestatītai automātiskajai darbībai.
Komforta apgaismojuma ilgums
Apgaismojuma ilgums.
60–180 s; 60 s.
Iepriekšējās mirgošanas laiks
Bākuguns iepriekšējā mirgošana.
Deaktivizēts vai 1–10 s.

Konfigurācija → RSE sakari / Ārējā atmiņa

Parametrs / nozīmeIespējas un nosacījumi
RSE1
Kartes funkcija RSE_1.
CRP, sapārots vai izslēgts.
CRP adrese
Unikāla plates adrese sistēmā.
1–254; neizvēlieties noklusējuma vērtību pēc minējuma.
RSE1 ātrums / RSE2 ātrums
Katra porta pārraides ātrums.
1200/2400/4800/9600/14400/19200/38400/57600/115200 bps.
Saglabāt datus
Lietotāju, laiku un konfigurācijas saglabāšana.
Parādās, ja ievietota atmiņas karte; Memory Roll.
Nolasīt datus
Saglabāto datu ielāde platē.
Aizstāj plates datus ar saglabāto konfigurāciju; pēc ielādes pārbaudiet visu sistēmu.

Lietotāju pārvaldība – lietotāji

Parametrs / nozīmeIespējas un nosacījumi
Jauns lietotājs
Pievienot lietotāju.
Maksimāli 250; piešķiriet režīmu Soli pa solim, Secīgi, Atvērt, Daļēji atvērt vai B1-B2 izeja.
Noņemt lietotāju
Dzēst vienu lietotāju.
Ievadiet numuru 1–250 vai aktivizējiet attiecīgo ierīci, nospiediet ENTER un, ja parādās jautājums, apstipriniet Confirm? YES; CLr apstiprina dzēšanu.
Noņemt visus
Dzēst visus lietotājus.
Apstiprināt? NĒ/JĀ.
Radio dekodēšana
Atļautā radio kodēšana.
Visi dekodēšanas veidi / mainīgais kods / TW Key bloks. Ierobežota režīma izvēle dzēsīs iepriekš saglabātos cita veida kodējumus.
Sensora tips
Vadības sensora tips.
Tastatūra vai transponderis ar atbilstošo dekodēšanas karti.
Mainīt režīmu
Mainīt lietotājam piešķirto komandu.
Izvēlieties lietotāju pēc numura vai ierīces, nospiediet ENTER, izvēlieties jauno komandu un apstipriniet ar YES.

Informācija – informācija un apkope

Parametrs / nozīmeIespējas un nosacījumi
Programmaparatūras versija
Parādīt programmaparatūras un GUI versiju.
Pirms iestatījumu maiņas pierakstiet abas versijas.
Darbību skaitītājs
Kustību skaitītāji.
Kopējais darbību skaits / Daļējo darbību skaits.
Iestatīt apkopes atgādinājumu
Apkopes atgādinājums.
Deaktivizēts vai 1×100 līdz 250×100 darbībām; atgādinājums mirgo 3+3 reizes.
Apkopes skaitītāja atiestatīšana
Atiestatīt daļējo apkopes skaitītāju.
Apstiprināt? NĒ/JĀ; veiciet pēc faktiskas apkopes.
Parametru atiestatīšana
Atjaunot parametrus.
Tiek saglabāti radio dekodēšanas, motora tipa un kalibrēšanas dati; atšķirt no pilnīgas atiestatīšanas.
Kļūdu saraksts
Pēdējās 8 kļūdas.
Ar bultiņām var pārlūkot vēsturi; pēc apstiprināšanas komanda Dzēst kļūdas to izdzēš.

Taimera pārvaldība / Komandas

Parametrs / nozīmeIespējas un nosacījumi
Rādīt pulksteni
Parādīt pulksteni.
Nepieciešama faktiski uzstādīta un atbilstoša pulksteņa karte.
Iestatīt pulksteni
Iestatīt datumu un laiku.
Bultiņas un ENTER.
Automātiska pāreja uz vasaras laiku
Automātiska pāreja uz vasaras laiku.
Deaktivizēts / Ieslēgts.
Laika formāts
Laika formāts.
24 stundu / 12 stundu.
Izveidot jaunu taimeri
Izveidot laika iestatījumu.
Atvērt / Daļēji atvērt / B1-B2 izeja; iestatiet sākumu, beigas un dienas vai visu nedēļu.
Noņemt taimeri
Noņemt saglabāto laika iestatījumu.
Izvēlieties 0 – atvēršana, P – daļēja atvēršana vai B – B1-B2 izeja; apstipriniet.
Komandas
Pārbaudes komandas no displeja.
Atvērt / Daļēji atvērt / Aizvērt / Apturēt; apstipriniet ar ENTER tikai tad, ja zona ir droša.

Valoda / Parole / F izvēlne

Vienums / nozīmeIzvēles un nosacījumi
Valoda
Displeja valoda.
IT/EN/FR/DE/ES/PT/PL/RU; slovāku vai čehu valoda šajā sarakstā nav norādīta.
Iespējot paroli
Galvenās izvēlnes aizsardzība.
Ievadiet 4 ciparu paroli un ievadiet to vēlreiz, lai apstiprinātu.
Noņemt paroli
Atcelt paroli.
Apstiprināt? NĒ/JĀ.
Mainīt paroli
Mainīt paroli.
Ievadiet jaunu 4 ciparu kodu un ievadiet to atkārtoti.
F izvēlne
Iespējot F funkciju attēlošanu.
Šī ir alternatīva šīs vadības plates izvēlne; nepārņemiet skaitliskās opcijas no citām sērijām.

Vadu un RIO ieeju reakcijas

ReakcijaNozīme
C1 / P1Atkārtota atvēršana aizvēršanās laikā – fotoelementi.
C2 / P2Atkārtota aizvēršana atvēršanās laikā – fotoelementi.
C3 / P3Daļēja apturēšana; pārbaudiet kopā ar darbības automātiku.
C4 / P4Apturēšana un gaidīšana, līdz šķērslis tiek novērsts.
C7 / P7Atkārtota atvēršana aizvēršanās laikā – drošības malas.
C8 / P8Atkārtota aizvēršana atvēršanās laikā – drošības malas.
C13 / P13Atkārtoti atvērt aizvēršanās laikā un nekavējoties apturēt, tiklīdz šķērslis ir novērsts; reakcija darbojas arī tad, ja vārti stāv.
R7 / R8Atbilstoša reakcija malām ar 8K2 rezistoru; atsevišķa opcija vienai vai divām malām.
P0Apturēt un deaktivizēt automātiku; atsākt darbību var tikai ar jaunu komandu.

Tālvadības pults saglabāšana un pārvaldība

Iepriekš aprakstītajai grafiskajai izvēlnei ietilpība ir 250 lietotāji. AF ligzdā jāievieto pareizas frekvences un kodējuma uztvērējs; piemērs: AF43S ar TOP-432EE. Ar frekvences sakritību vien nepietiek, lai apstiprinātu saderību.

  1. Atveriet Manage users → New user.
  2. Izvēlieties vajadzīgo funkciju un apstipriniet ar ENTER.
  3. Nosūtiet kodu, nospiežot izvēlēto pults pogu.
  4. Atkārtojiet šo darbību katrai nākamajai pogai vai lietotājam, pierakstiet numuru un komandu un pārbaudiet, vai ierīce reaģē, kā paredzēts.

Atsevišķa dzēšana: Remove user; visu dzēšana: Remove all. Radio decoding → Rolling code vai TW Key block dzēsīs iepriekš saglabātos raidītājus ar citu kodējumu. Neizmantojiet šo opciju, ja nav uzskaitītas esošās pultis.

Parametru atiestatīšana un pilnīga atjaunošana

Information → Parameter reset atjauno rūpnīcas parametrus, taču saglabā Radio decoding, Motor type un gājiena kalibrēšanas iestatījumus. Pirms apstiprināšanas saglabājiet konfigurāciju, bet pēc atiestatīšanas pārbaudiet kustības virzienu, aizsardzības ierīces, laikus un veiciet darbības pārbaudes. Visu lietotāju dzēšanai paredzēta atsevišķa opcija Manage users → Remove all. Pēc katras atjaunošanas pārbaudiet arī saglabātās pultis.

Atjaunošana aizmirstas paroles gadījumā ir atšķirīga, pilnīga atiestatīšana. Tiek dzēsti saglabātie lietotāji, laiki un kalibrēšana. Šo darbību drīkst veikt tehniķis, kurš spēj droši nodot visu sistēmu ekspluatācijā no jauna.

  1. Atvienojiet vadības plati no barošanas, tostarp iespējamajiem akumulatoriem.
  2. Vienlaikus turiet nospiestas pogas < un > un atjaunojiet barošanu saskaņā ar apkopes procedūru.
  3. Turiet pogas nospiestas, līdz parādās Factory reset, izvēlieties Confirm YES un nospiediet ENTER.
  4. No jauna iestatiet pareizo modeli, kustības virzienu, visas aizsardzības ierīces, veiciet apmācību un pievienojiet lietotājus; pirms ekspluatācijas veiciet pilnas pārbaudes.

Memory Roll dublēšana un datu ielāde

  1. Atvienojiet elektrotīklu un akumulatorus un ievietojiet Memory Roll marķētajā savienotājā.
  2. Pēc ieslēgšanas izvēlieties Configuration → External memory → Save data vai Read data.
  3. Saglabāšana/ielāde ietver lietotājus, laikus un konfigurāciju. Ielāde var pārrakstīt pašreizējos vadības plates datus.
  4. Kad process pabeigts, atvienojiet barošanu un izņemiet Memory Roll. Pēc atjaunošanas pārbaudiet modeļa atbilstību, kustības virzienu, visas aizsardzības ierīces un komandas.

Šie vienumi tiek parādīti, kad pievienota atmiņa. Izmantojiet dokumentācijā norādīto Memory Roll savienotāju; nepievienojiet USB ierīci citam savienotājam tikai tāpēc, ka funkcijas nosaukums šķiet līdzīgs.

Attēlā Memory Roll ir faktiskās ZBKN vadības plates attēlā apzīmēts ar numuru 23.

Divi piedziņas mehānismi MASTER–SLAVE režīmā

Abu plašu RSE_1 ligzdās ievietojiet RSE kartes un savienojiet A–A, B–B, GND–GND, izmantojot UTP CAT5 kabeli atbilstoši shēmai. Piederumus un vadības elementus pievieno MASTER, kurā arī saglabā lietotājus. MASTER izvēlieties Paired vednī vai RSE1 iestatījumos; otra piedziņa kļūs par SLAVE. Daļējo komandu izpilda MASTER atbilstoši sākotnējai shēmai, bet kopējā atvēršana – abas vērtnes.

Ja RSE_1 izmanto pārim, CRP izmanto RSE_2. Šajā konfigurācijā CAME KEY pievienot nevar. Nesajauciet vienādus A/B apzīmējumus dažādās saskarnēs.

BKV – MASTER un SLAVE RSE_1 savienojums
BKV – MASTER un SLAVE RSE_1 savienojums

Displeja teksta paziņojumu diagnostika

PaziņojumsPārbaude / rīcība
Kalibrēšanas kļūdaApmācība pārtraukta šķēršļa dēļ; novērsiet cēloni un pārbaudiet mehānismu.
Kodētājs nedarbojasKodētājs ir atvienots vai bojāts; atvienojot barošanu, pārbaudiet tam paredzēto savienotāju un vadojumu.
Apkopes testa kļūmeŠķērslis fotoelementu zonā, nepareizs savienojums/konfigurācija vai bojāts fotoelements; pārbaudiet TS testu.
Vārtu slēdzene atvērtaPiedziņa ir atbloķēta; pārbaudiet, vai svira ir nofiksēta.
Maksimālais aizvēršanās / atvēršanās šķēršļu skaitsPārsniegts pēc kārtas konstatēto šķēršļu skaits; novērsiet pretestību vai aizsardzības ierīces nostrādes cēloni.
Sakaru kļūdaNepareizi iestatīts RSE ports; pārbaudiet savienojumu un režīmu.
Nesaderīga tālvadības pultsRaidītājs, kodējums vai TWIN KEY BLOCK neatbilst.
SLAVE vārti atvērtiSLAVE piedziņa ir atbloķēta.
Nav sakaru ar RIO sistēmuRIO modulis nav ievietots ligzdā vai ir bojāts.
RIO sistēma nav konfigurētaBezvadu sistēma vai tās ierīces nav konfigurētas.

Information → Errors list saglabā pēdējās 8 kļūdas. Pirms to dzēšanas pierakstiet statusu un FW/GUI. Ja vārti nekustas, pārbaudiet elektrotīklu, drošinātājus, atbloķēšanu, STOP, drošības ierīces un pastāvīgi aktivizētu komandu. Ja vārti atveras, bet neaizveras, pārbaudiet fotoelementus un attiecīgās ieejas iestatījumu. Neapejiet aizsardzību, pastāvīgi savienojot kontaktus ar džemperi.

230 V BKV15AGS drošinātāji

ĶēdeĀtras darbības drošinātājs
Elektrotīkls2 A F
Vadības plate630 mA F
Piederumi1,6 A F

Drošinātājus pārbaudiet, atvienojot ierīci no elektrotīkla un izņemot baterijas. Nomainiet tos tikai pret tāda paša tipa un nominālvērtības drošinātājiem, vispirms novēršot īssavienojuma vai pārslodzes cēloni.

Apkope un serviss

Ik pēc 10 000 cikliem un ne retāk kā reizi 6 mēnešos pārbaudiet skrūvju/uzgriežņu pievilkumu, kustīgo daļu nodilumu un darbību, attiecīgo mehānisko vietu eļļošanu, brīdinājuma un drošības ierīces, manuālo atbloķēšanu, kabeļus, vadotni un zobstieni. Pirms darbu sākšanas atvienojiet strāvas padevi un izņemiet baterijas. Pēc ilgākas dīkstāves, atjaunojot elektrotīkla padevi, pārbaudiet visas sistēmas darbību.

Ražotājs norāda BKV15 MCBF 250 000 ciklu apmērā, ja vārtu garums ir 20 m un svars 1 500 kg; vējainā apvidū norādītais skaits samazinās par 15 %. Tas ir atsauces rādītājs attiecībā uz atteicēm, nevis apkopes intervāls vai garantija katru vārtu kalpošanas laikam. Apkopes atgādinājumu iestatiet izvēlnē Information → Set up maintenance un atiestatiet tikai pēc apkopes veikšanas.

Pēc iestatīšanas aizveriet plates aizsargu, vāku un visus stiprinājumus. Pārbaudiet visu vārtu sistēmas spēkus un drošības funkcijas, parādiet lietotājam manuālo atbloķēšanu un nododiet visas komplektācijas instrukcijas. Nolietoto elektroniku un baterijas nododiet atbilstošā savākšanas punktā.

CAME BKV15AGS tehniskie parametri

ParametrsAprakstītās versijas vērtība
Modelis / kodsBKV15AGS / 801MS-0300
Maksimālais vārtu vērtnes svars / garums1 500 kg / 20 m
Elektrotīkla barošana230 V AC, 50/60 Hz
Motors / plates iekšējā barošana36 V DC / 26 V DC
Jauda200 W
Spēks / maksimālais spēks800 N / 1 200 N
Maksimālais ātrums12 m/min
Aizsardzības klaseIP54
Darba temperatūra−20 līdz +55 °C
Darbības režīmsNepārtraukta darbība; nav noteikts fiksēts ciklu skaits stundā.
Darba laiks180 s
Gaidstāves enerģijas patēriņš14 W; ar RGP1 moduli 0,8 W
Transformatora termiskā aizsardzība120 °C
Izolācijas klase / pārnesumsI / 40
Piedziņas svars20 kg
KrāsaPelēka RAL 7024
Zobrats / gala slēdži4. modulis / mehāniski
Izmēri: platums × dziļums × augstums400 × 260 × 412 mm
Modeļa iestatīšanaMotor type → BKV1500
Lietotāju skaita ierobežojums šajā izvēlnē250

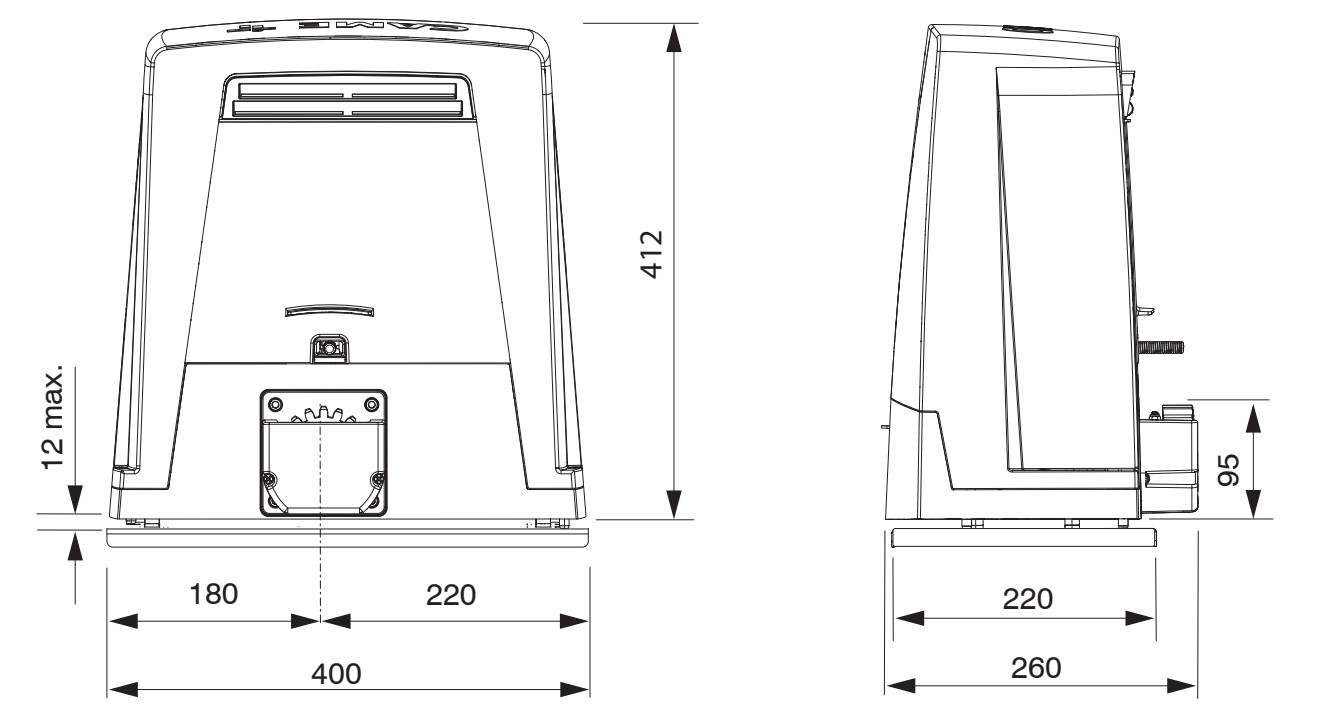

CAME BKV15AGS gabarītzīmējums
CAME BKV15AGS gabarītzīmējums

Vēlos pasūtīt šo produktu. Kā rīkoties?

Izvēlieties sev ērtāko veidu:

  1. pasūtīt e-veikalā: izmantojiet pogu „Pirkt” un ievietojiet preci grozā (pogu „Pirkt” atradīsiet šī produkta variantu tabulā).
  2. pasūtīt pa e-pastu: nosūtiet pasūtījumu uz [email protected]

Jautājiet mums par produktu CAME BKV15AGS – atsevišķa piedziņa bīdāmajiem vārtiem līdz 1500 kg (A)

Produkts: CAME BKV15AGS – atsevišķa piedziņa bīdāmajiem vārtiem līdz 1500 kg (A)
Vārds:
E-pasts:
Tālrunis:
Teksts:
Šo vietni aizsargā reCAPTCHA no Google.
