CAIS pašnesošais komplekts 73x61x3,5 bīdāmajiem vārtiem ar 4,5 m caurbrauktuves platumu, perforēts Fe profils KIT ENZO SB 03
| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
319,08 € ar PVN
| Svars |
|---|
| 48 kg |
Produkta apraksts CAIS pašnesošais komplekts 73x61x3,5 bīdāmajiem vārtiem ar 4,5 m caurbrauktuves platumu, perforēts Fe profils KIT ENZO SB 03
Komponentu komplekts KIT ENZO SB 03 pašnesošiem bīdāmo vārtu izgatavošanai ar caurbraukšanas platumu līdz 4,5m/450kg. Visi komponenti, izņemot C profilu, ir cinkoti.
| Komplektā CAIS-ENZO-SB-03 ietilpst: | ||||
|---|---|---|---|---|
|
1 × | C profils 73x61x3,5mm ar skrūvēšanas caurumiem, Fe, 6m | CAIS-STAGE-SB-6 | |
|
Vārtu apakšā pieskrūvēts C veida vadotnes profils, pa kuru vārti pārvietojas uz betona pamatnē nostiprinātiem ratiņiem. Bez virsmas apstrādes, neapstrādāts dzelzs.
|
Detalizēti
|
|||
|
2 × | Ratiņi ar astoņiem gultņu rullīšiem SPEED S | CAIS-SPEED-S | |
|
Ratiņi no cinkota tērauda ar 8 metāla riteņiem. |
Detalizēti
|
|||
|
1 × | Apakšējā iebraukšanas vadotne — C profilam 73x61x3,5 | CAIS-RUN-S | |
|
Apakšējā uzbrauktuve bīdāmajiem vārtiem tiek ievietota C profilā un piestiprināta pie tā ar piespiedplāksni. Aizverot vārtus, uzbrauktuve uzslīd uz apakšējā gala aiztura, lai atslogotu vārtus. |
Detalizēti
|
|||
|
1 × | Apakšējais atdurs C profilam 73x61x3,5 | CAIS-LAST-S | |
|
Gala kabata, kas novietota atdures stabiņa apakšā. Mazina spiedes un stiepes spēkus, kas iedarbojas uz rullīšu ratiņiem, kad vārti ir aizvērti. |
Detalizēti
|
|||
|
1 × | Augšējā vadotne ar diviem rullīšiem bīdāmajiem vārtiem | CAIS-FRS2 | |
|
Vārtu vadotne vārtu vertikālai stabilizācijai šķērsvirzienā. |
Detalizēti
|
|||
|
1 × | C profila vāciņš 73x61x3,5 | CAIS-PILOT-SN | |
|
Bīdāmo vārtu C profila vāciņu uzstāda virzošā C profila sākumā un, ja nepieciešams, arī beigās. To ievieto C profilā un piestiprina pie tā ar piespiedplāksni. |
Detalizēti
|
|||
|
1 × | C profila vāciņš 73x61x3,5 ar stiprinājumu pie iebraukšanas sliedes | CAIS-PILOT-SR | |
|
CAIS PILOT SR vāciņš bīdāmo vārtu C profilam tiek uzstādīts vadotnes C profila sākumā. Vāciņu piestiprina CAIS RUN S vārtu uzbrauktuvei. |
Detalizēti
|
|||
|
1 × | Pašnesošā komplekta montāžas instrukcija |
Lejupielādēt
|
|
|
Montāžas rokasgrāmata ar ilustratīvām elektroinstalācijas shēmām un norādījumiem tālvadības pulšu programmēšanai un savienošanai pārī. |
||||
Skrūvju un kniedējamo uzgriežņu komplekts stiprināšanai
CAIS ENZO SB 03 komplekta priekšrocības un īpašības
- Vienkārša montāža, pateicoties pārdomātām detaļām, un ātra uzstādīšana, pieskrūvējot C profilu pie konstrukcijas, jo C profils nav jāmetina.
- Komplektā iekļautas stiprinājuma skrūves un kniedējamie uzgriežņi C profila piestiprināšanai pie konstrukcijas caur C profila caurumiem, kas izvietoti ne retāk kā ik pēc 400 mm.
- Neapstrādāta tērauda C profils bez virsmas apstrādes, ar sērijas numuru un 100% pārbaudīts kopā ar ratiņiem — precīzs kā pulkstenis.
- Augstas kvalitātes ratiņu gultņi. Ratiņu riteņu centri ir izurbti, nevis izgriezti ar lāzeru.
- Pārbaudīts temperatūrā no -37°C līdz +50°C
- Vācijas tērauds. Japāņu roboti, ražots Čehijas Republikā
Piemērs CAIS ENZO SB 03 komplekta izmantošanai pašnesošu bīdāmo vārtu izgatavošanai

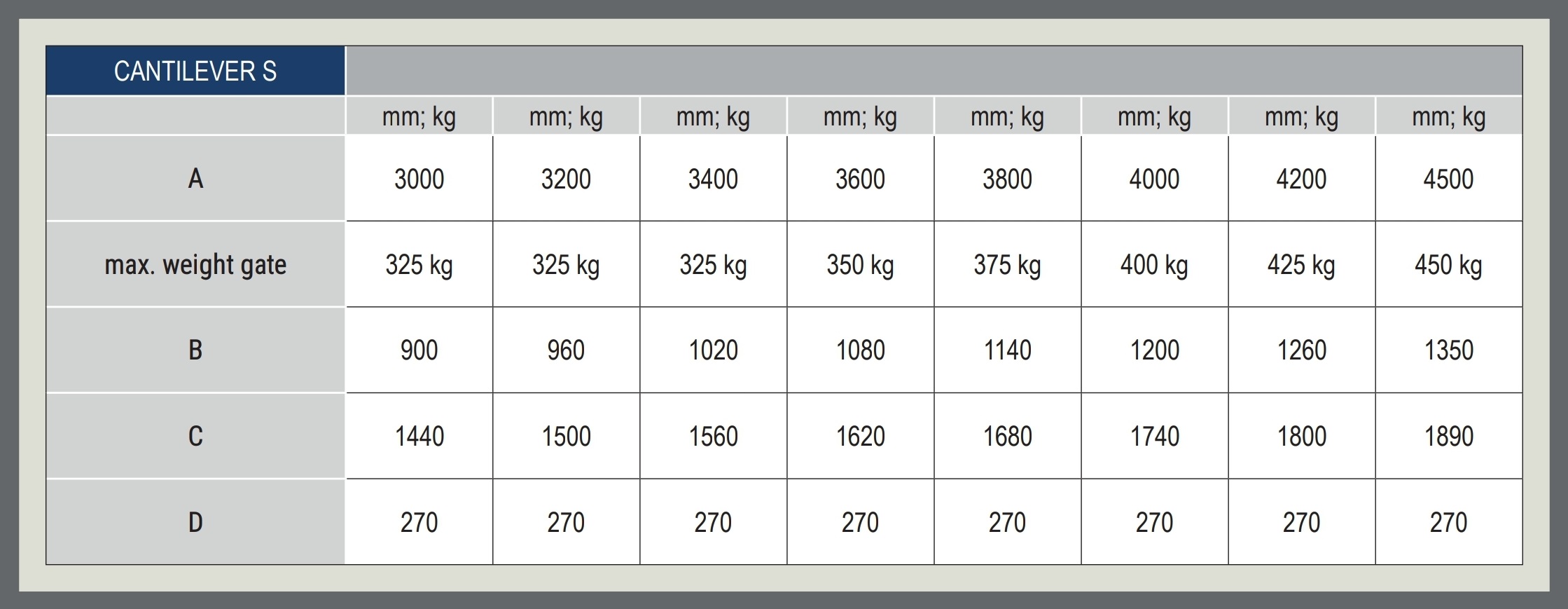

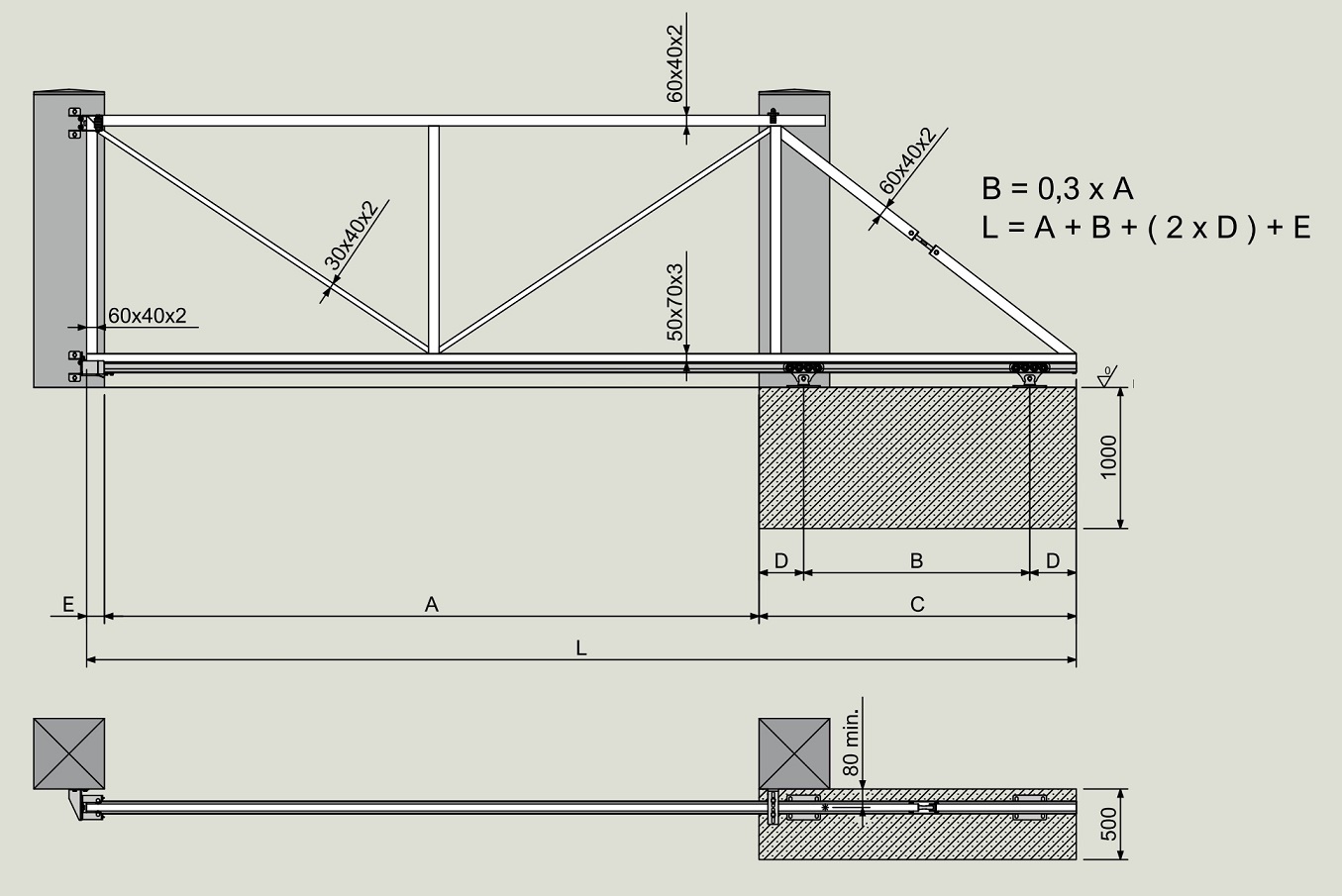

Komplekts ir piemērots vārtiem ar caurbrauktuves platumu līdz 4,5 m un kopējo svaru līdz 450 kg. Nākamajā rasējumā norādīti izmēri piemēra caurbrauktuves platumiem, kā arī ieteicamie konstrukcijas profili. Zemāk esošajā tabulā norādīti izmēri katram pašnesošo bīdāmo vārtu caurbrauktuves platumam.

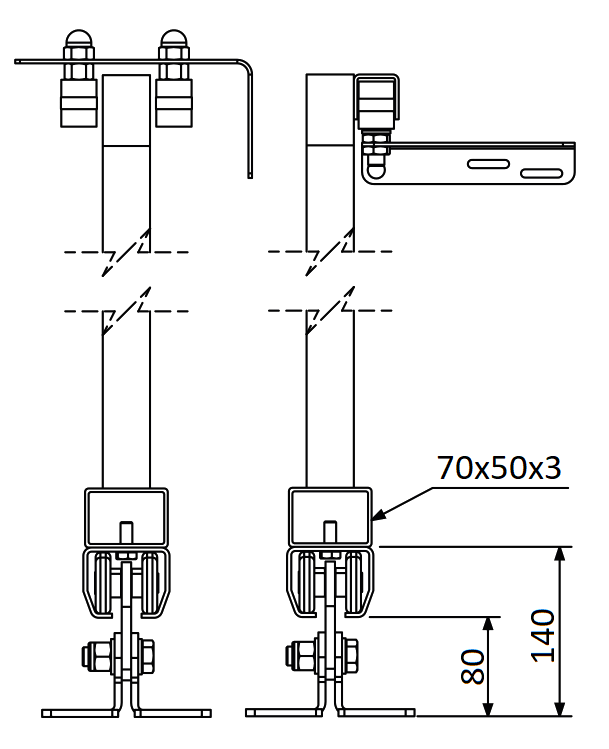

Vārtu šķērsgriezums ar ratiņiem un vadotni
Sagatavošanās pirms montāžas:
Ražotāja oriģinālais kods: CAIS KIT ENZO SB 03 1710051
