Ātrdarbīga NICE Wingo WG3524 HS piedziņa
JAUNA| Produkta pieejamība: | noliktavā | Preces parasti nosūtām 24 stundu laikā. |
|---|
noliktavā
292,51 € ar PVN
| Svars |
|---|
| 7,50 kg |
Produkta apraksts Ātrdarbīga NICE Wingo WG3524 HS piedziņa
NICE WINGO WG3524HS ir ātrs, atsevišķs elektromehānisks piedziņas mehānisms mājas vārtu vienam vērtnim. Tas pieder pie Hi-Speed piedziņas mehānismiem un tam ir 24 V līdzstrāvas motors ar magnētisko enkoderu. Standarta uzstādījumā tas atver vārtus par 90° aptuveni 10 sekundēs, neieskaitot ieskriešanās un palēnināšanās laiku. Tas ir pašbloķējošs; elektroapgādes pārtraukuma gadījumā to var atbloķēt ar atslēgu. Vadības bloks un drošības piederumi jāizvēlas atsevišķi.
Kad izvēlēties WINGO WG3524HS
Izvēloties ņemiet vērā vienas vērtnes, ciklu skaitu, eņģu pretestību, aizpildījumu un vēja ietekmi. Vārtiem visā kustības diapazonā jābūt viegli pārvietojamiem ar roku, un pēc apstāšanās tie nedrīkst paši sākt kustēties.
| Vienas vērtnes garums | Līdz 3 m, ar svaru atbilstoši grafikam. |
|---|---|
| Vienas vērtnes svars | Līdz 200 kg īsai vērtnei; 3 m vērtnei robeža ir aptuveni 100 kg. |
| Darbība | Līdz 30 cikliem stundā pie nominālā spēka; viens cikls ir atvēršana un aizvēršana. |
| Motoru skaits | Viens motors vienai vērtnei, divi motori divvērtņu vārtiem. |

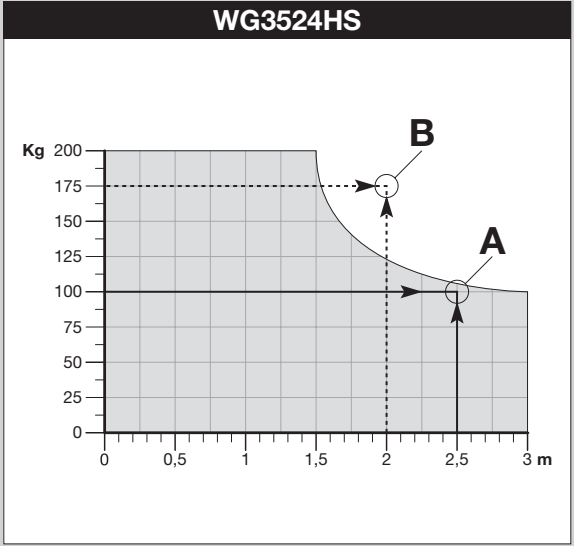

Horizontālā ass norāda garumu metros, vertikālā — svaru kilogramos. Pieļaujama ir pelēkā zona. Punkts A ir piemērotas kombinācijas piemērs, bet punkts B atrodas ārpus pieļaujamās zonas. Pilna vērtne un vējš var ierobežot piemērotību arī tad, ja izmēri atbilst prasībām.
Vadības bloks 24 V motoram
Šim piedziņas mehānismam paredzēts NICE MC824HR30 / MCA1R30 MC824H tipa bloks ar magnētiskā enkodera atbalstu. Vadības bloku darbina 230 V maiņstrāva, bet motoram tiek pievadīta 24 V līdzstrāva. Motoru nedrīkst pieslēgt tieši elektrotīklam. MC824L ir paredzēts citiem motoriem, un to nevar izmantot kā savstarpēji aizvietojamu aizstājēju.
Tālāk aprakstītais pieslēgums un programmēšana attiecas uz MC824HR30 ar 12 Motor Type slēdžiem. Ja tiek izmantots vecāks vadības bloks, ievērojiet marķējumu uz tā plates. Pilni iestatījumi sniegti kopīgajā MC824HR30 rokasgrāmatā.
Kas iekļauts atsevišķajā piedziņas mehānismā

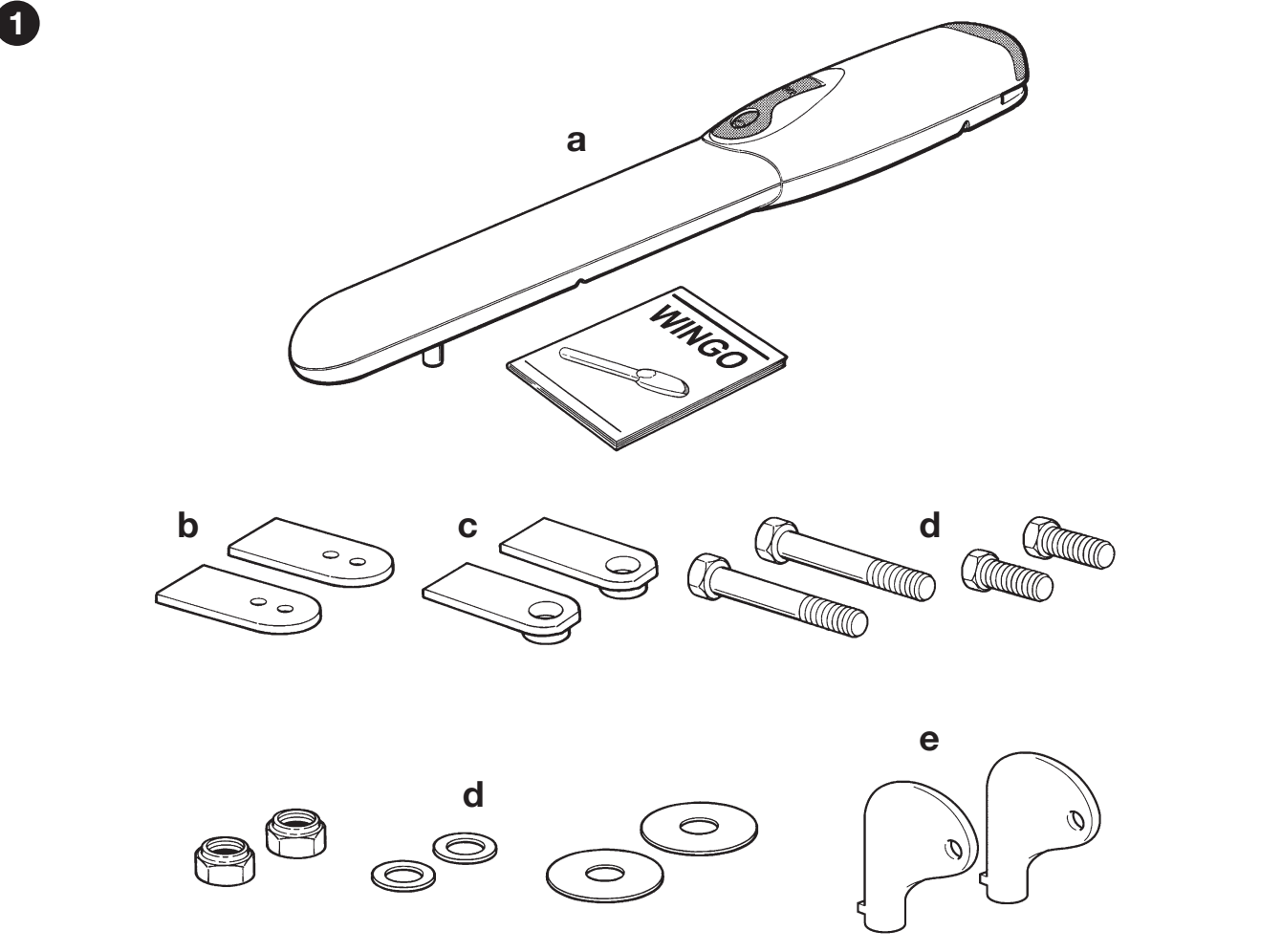

Atsevišķs motors ar atbloķēšanas atslēgām, priekšējo un aizmugurējo kronšteinu, montāžas plāksni, stiprinājumiem un jau uzstādītu mehānisko atvēršanas atduri. Enkurstiprinājumus konkrētajam pamatnes materiālam izvēlas atbilstoši staba vai sienas materiālam.
Vadības bloks, uztvērējs, tālvadības pultis, fotoelementi un signāllampa nav iekļauti atsevišķā motora komplektācijā. Vārtiem jābūt mehāniski ierobežotai gan atvēršanas, gan aizvēršanas pozīcijai; atverot var izmantot regulējamu piedziņas mehānisma atduri. Pilnu aprīkojumu var izvēlēties komplektā.
Komplekti vienai vai divām vērtnēm
Norādītajos komplektos ietilpst MC824HR30, OXIBD uztvērējs un MYGO4 tālvadības pults. Versijā ar fotoelementiem papildus ir viens pāris EPMB; komplektā ar piederumiem arī ELDC signāllampa. Motoru skaits atbilst vērtņu skaitam.
| Vārti | Komplekts |
|---|---|
| 1 vērtne | Pamata |
| 1 vērtne | Ar piederumiem |
| 1 vērtne | Ar fotoelementiem |
| 2 vērtnes | Pamata |
| 2 vērtnes | Ar piederumiem |
| 2 vērtnes | Ar fotoelementiem |
I. Aizmugurējā kronšteina montāža
Montāža, elektriskais pieslēgums un pārbaudes jāveic kvalificētam tehniķim. Pirms darbu sākšanas atvienojiet elektrotīklu un, ja ir, arī rezerves akumulatoru. Pārbaudiet vērtnes, eņģu un stiprinājuma vietu izturību. Pārsegam un atbloķēšanas mehānismam jābūt pieejamiem visu kalpošanas laiku.

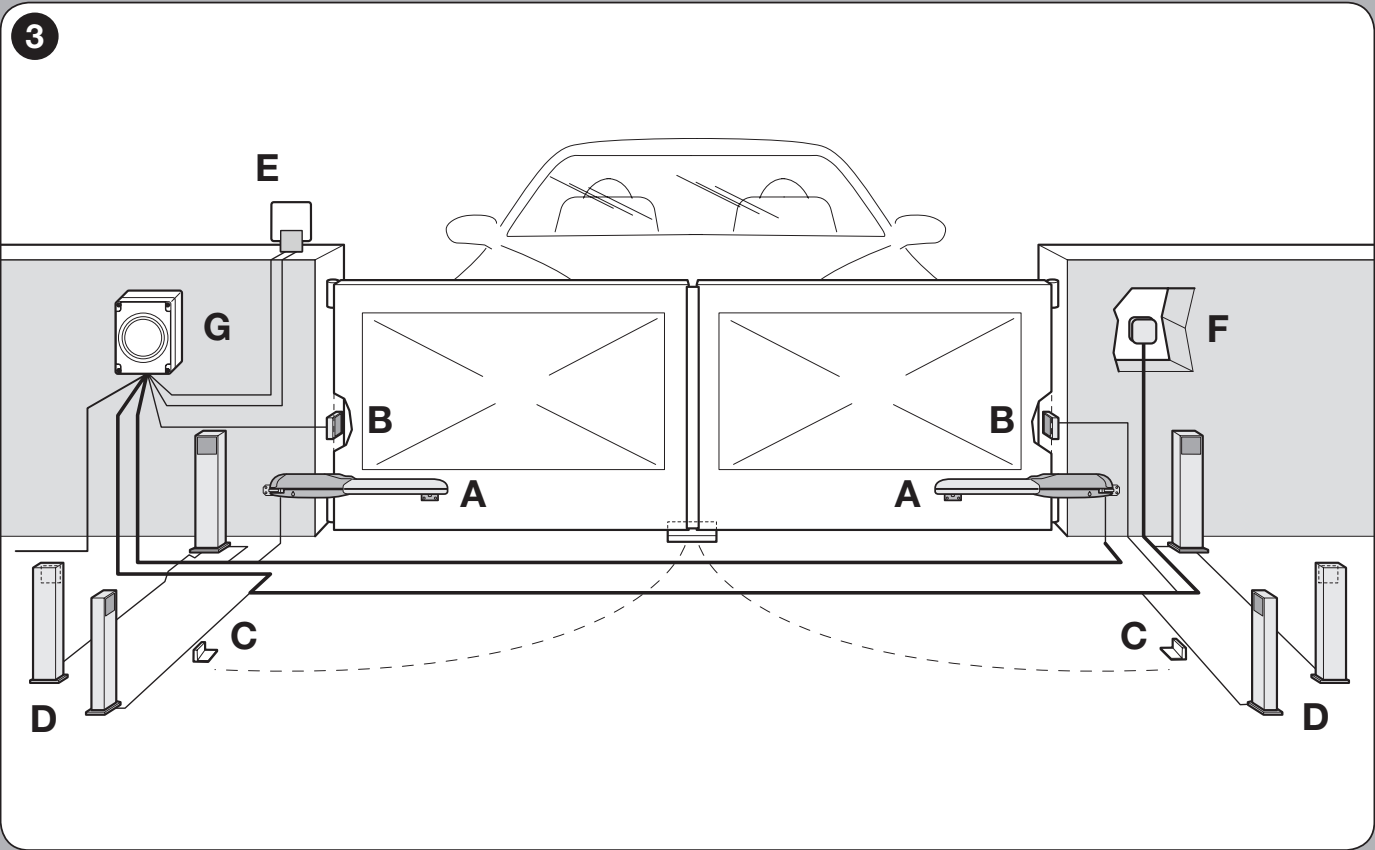

A motori, B fotoelementi, C atvēršanas atdures, D fotoelementu stabiņi, E bākuguns, F vadības elements un G vadības bloks. Drošības elementu skaitu un izvietojumu tehniķis nosaka atbilstoši konkrētajiem vārtiem.

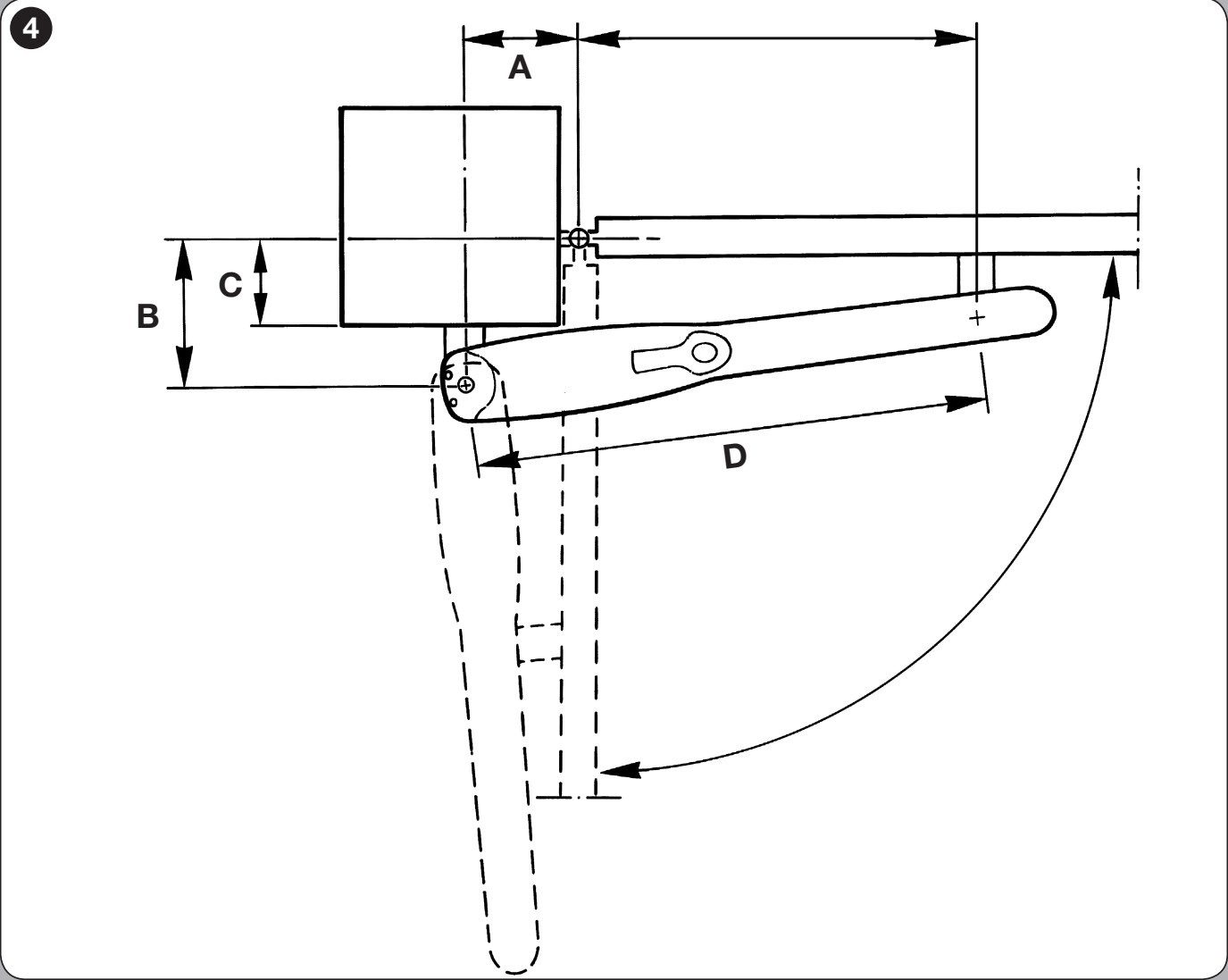

- Izmēriet C, eņģes ass nobīdi no montāžas virsmas atbilstoši rasējumam.

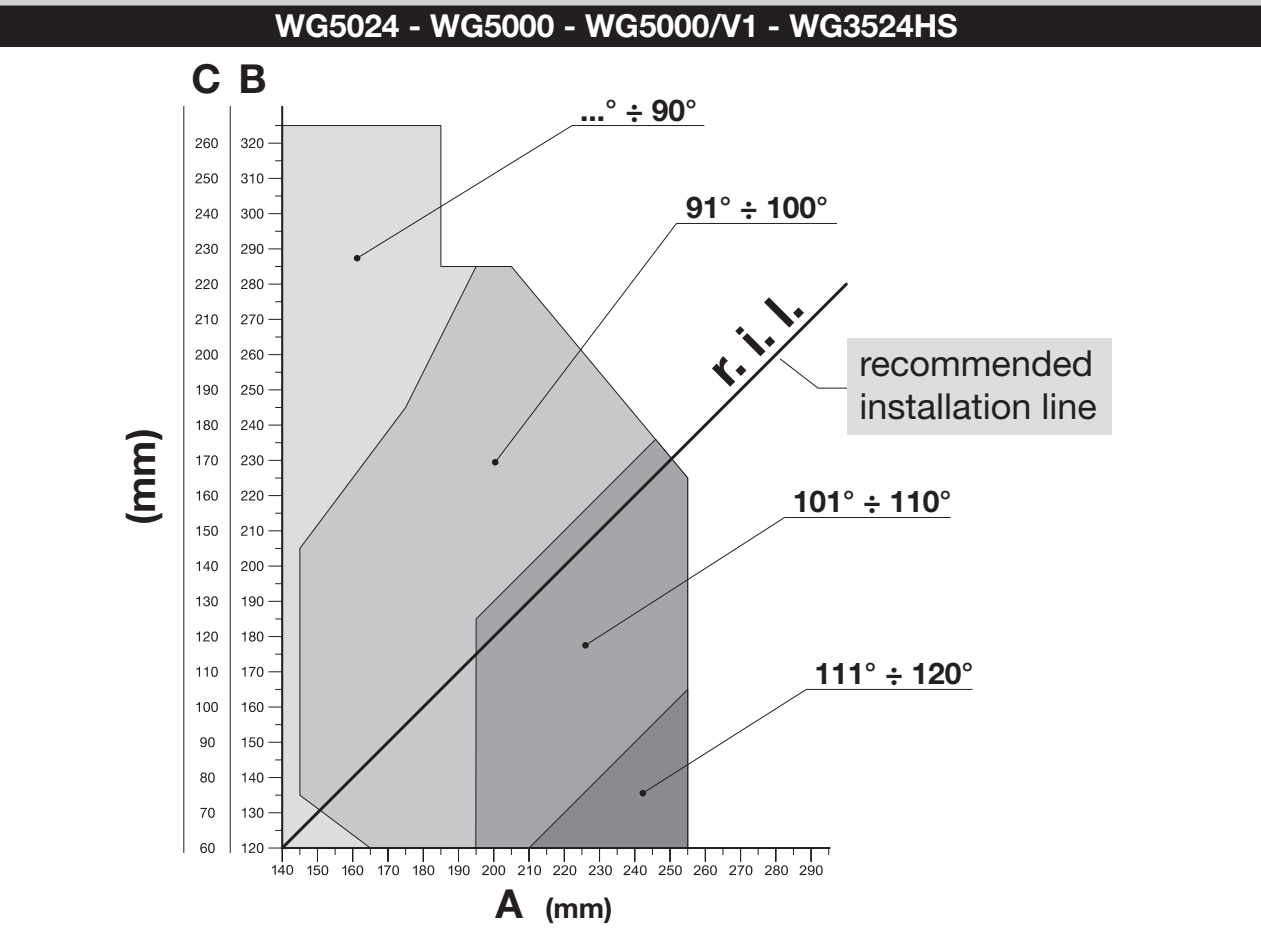

- Grafikā atrodiet C un horizontāli nolasiet B. Pie ieteicamās montāžas līnijas r.i.l. nolasiet sasniedzamo leņķi.
- No izvēlētā punkta vertikāli nolasiet A. A un B jābūt līdzīgiem, ideālā gadījumā vienādiem. Izmēriem jāiekļaujas grafikā norādītajā pieļaujamajā apgabalā.
- Pārbaudiet, vai ir pietiekami daudz vietas motora pilnam kustības diapazonam un priekšējā kronšteina novietojumam uz vārtu vērtnes nekustīgās daļas.

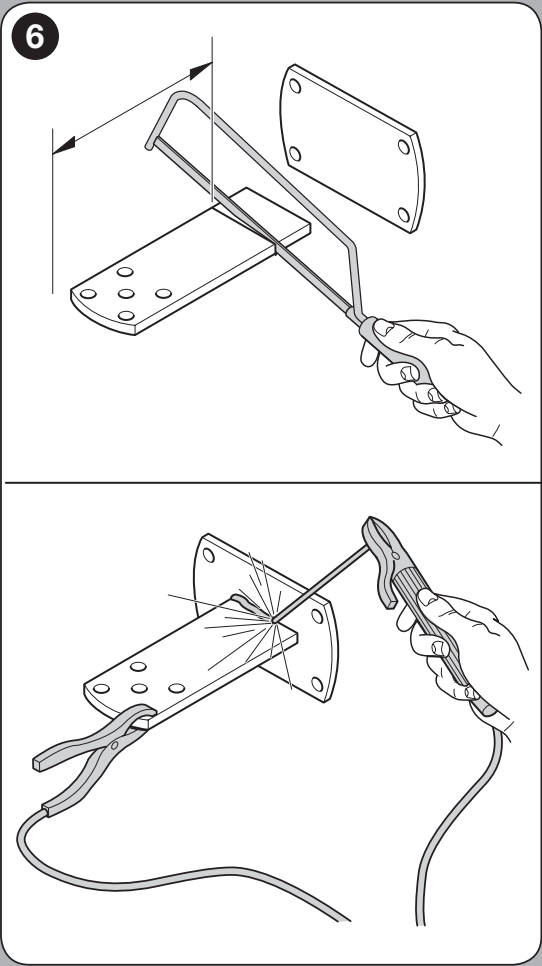

Komplektā iekļautais aizmugurējais kronšteins ir 150 mm garš. Atbilstoši ģeometrijai to saīsina un piemetina pie montāžas plāksnes; plāksni nostiprina ar piemērotiem enkuriem. Ja nepieciešama lielāka nobīde, izvēlieties pagarināto NICE PLA6 aizmugurējo kronšteinu. Arī pēc tā nomaiņas jāievēro grafikā norādītie izmēri.
Atvēršana uz āru

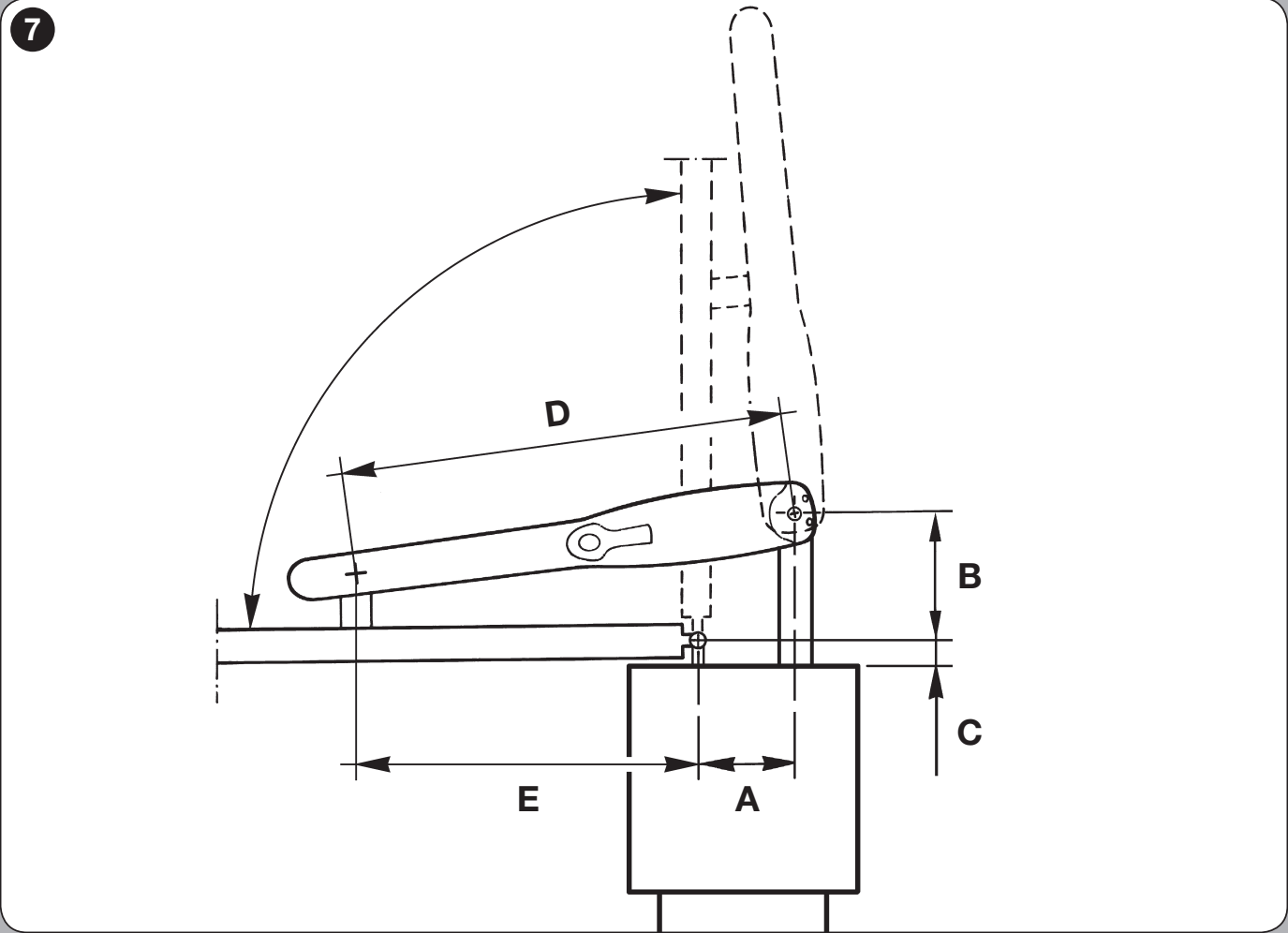

Lai vārtus atvērtu uz āru, izmantojiet nākamajā rasējumā norādīto ģeometriju un pagarināto aizmugurējo kronšteinu PLA6. Tehniķis pārbaudīs, vai ārpus caurbrauktuves ir pietiekami daudz vietas, vai abi motori darbojas pareizajā virzienā un vai pozīciju iestatīšana ir veikta pareizi. Parastos izmērus atvēršanai uz iekšu šai montāžai nepiemēro.
II. Priekšējais kronšteins un izmēri
WG3524HS montāžas izmērs ir D = 850 mm un sakarība E = D − A. D nav virzuļa kāta gājiens. Priekšējo kronšteinu piemetiniet pie vārtu vērtnes nekustīgās daļas; pieskrūvēšanai paredzēts NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 750 |
| 110 | 740 |
| 120 | 730 |
| 130 | 720 |
| 140 | 710 |
| 150 | 700 |
| 160 | 690 |
| 170 | 680 |
| 180 | 670 |
| 190 | 660 |
| 200 | 650 |
| 210 | 640 |
| 220 | 630 |
| 230 | 620 |
| 240 | 610 |
| 250 | 600 |
| 260 | 590 |
| 270 | 580 |
| 280 | 570 |

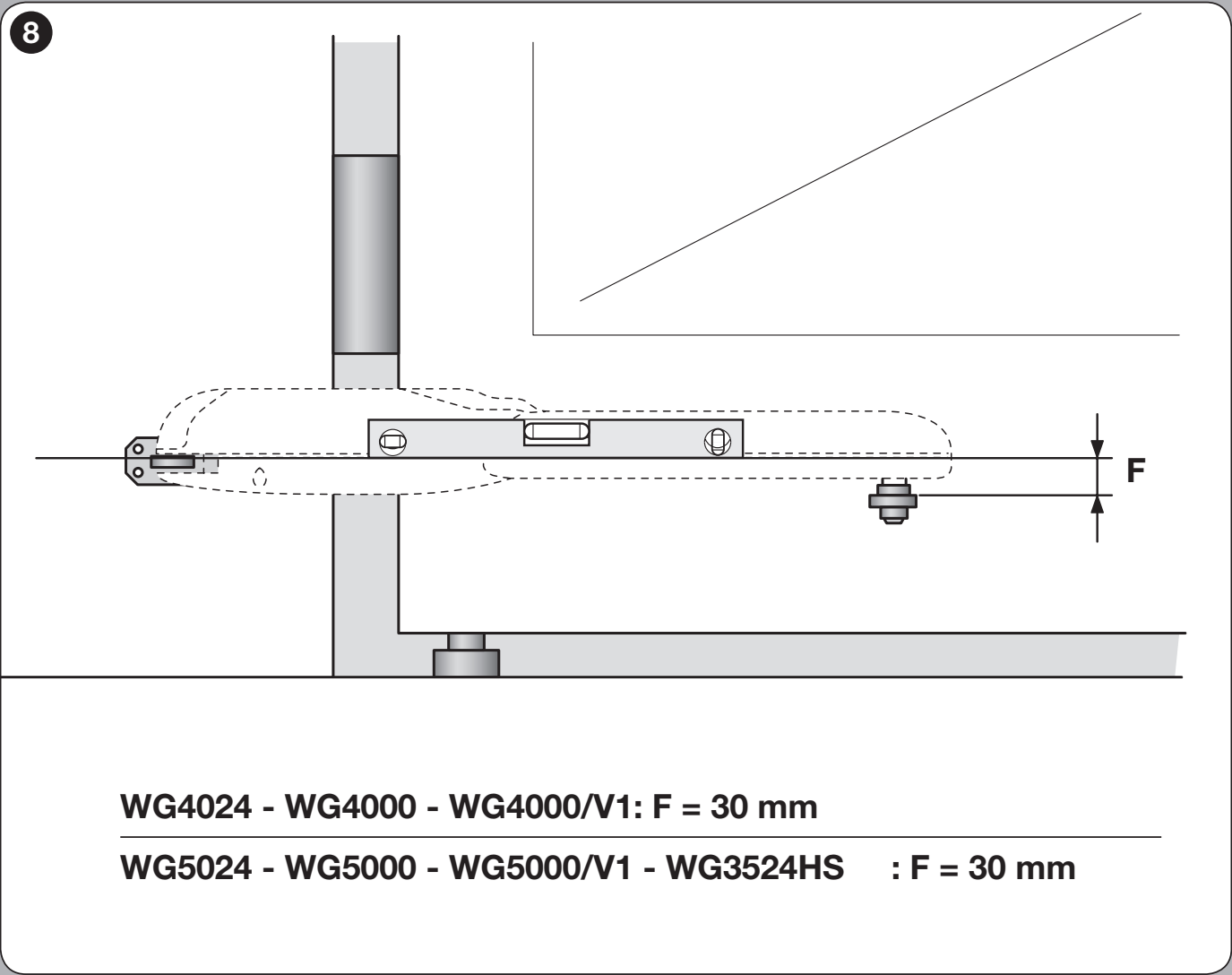

Priekšējais stiprinājums pie vārtu vērtnes atrodas par F = 30 mm zemāk nekā aizmugurējais stiprinājums. Motoram jābūt horizontālā stāvoklī; pirms kronšteinu galīgās nostiprināšanas pārbaudiet tā novietojumu ar līmeņrādi.

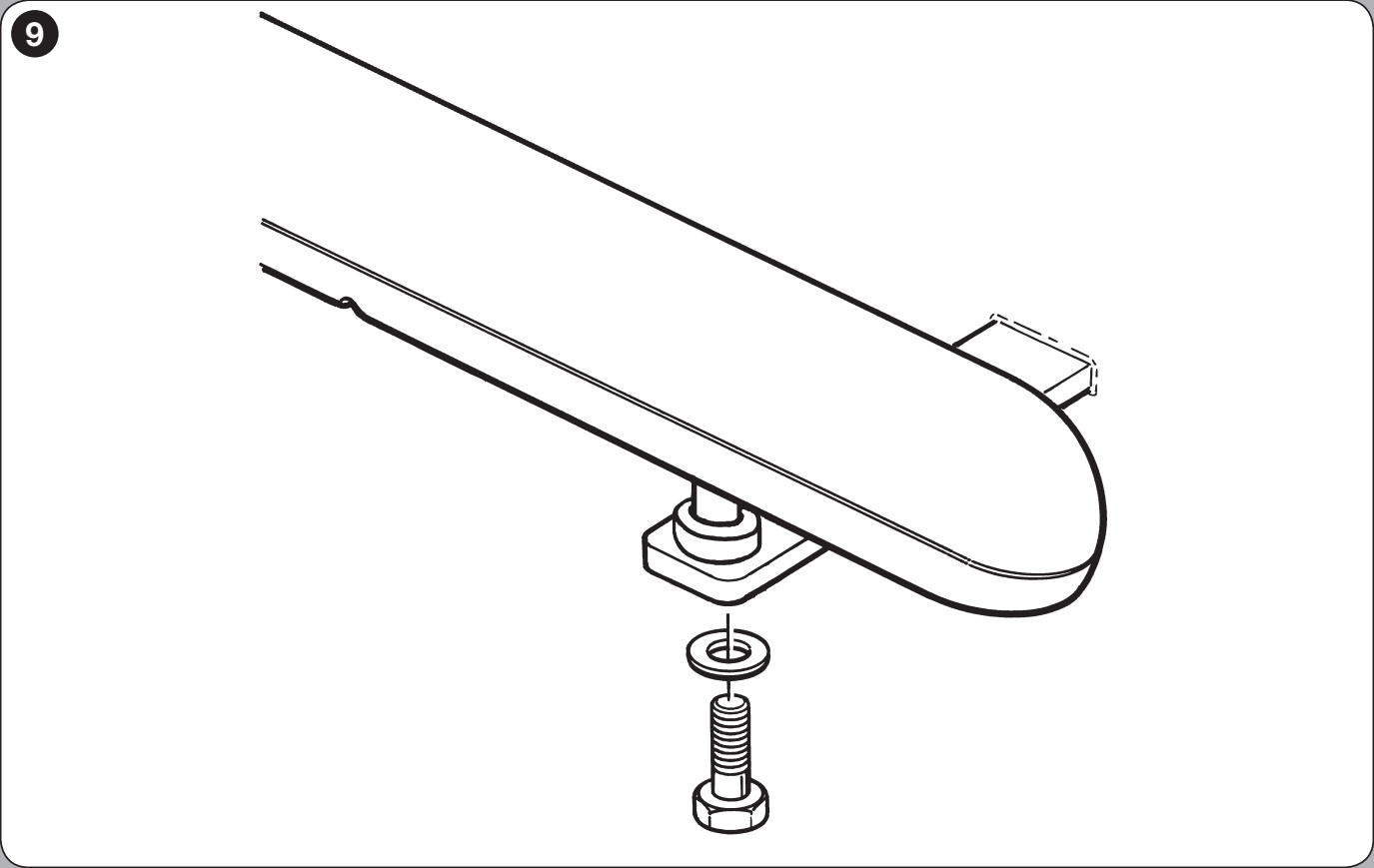

- Piestipriniet motoru pie aizmugurējā kronšteina ar komplektā iekļauto skrūvi, paplāksni un uzgriezni. Pievelciet uzgriezni un pēc tam atskrūvējiet par aptuveni 1/10 apgrieziena, lai saglabātu minimālo nepieciešamo spraugu.

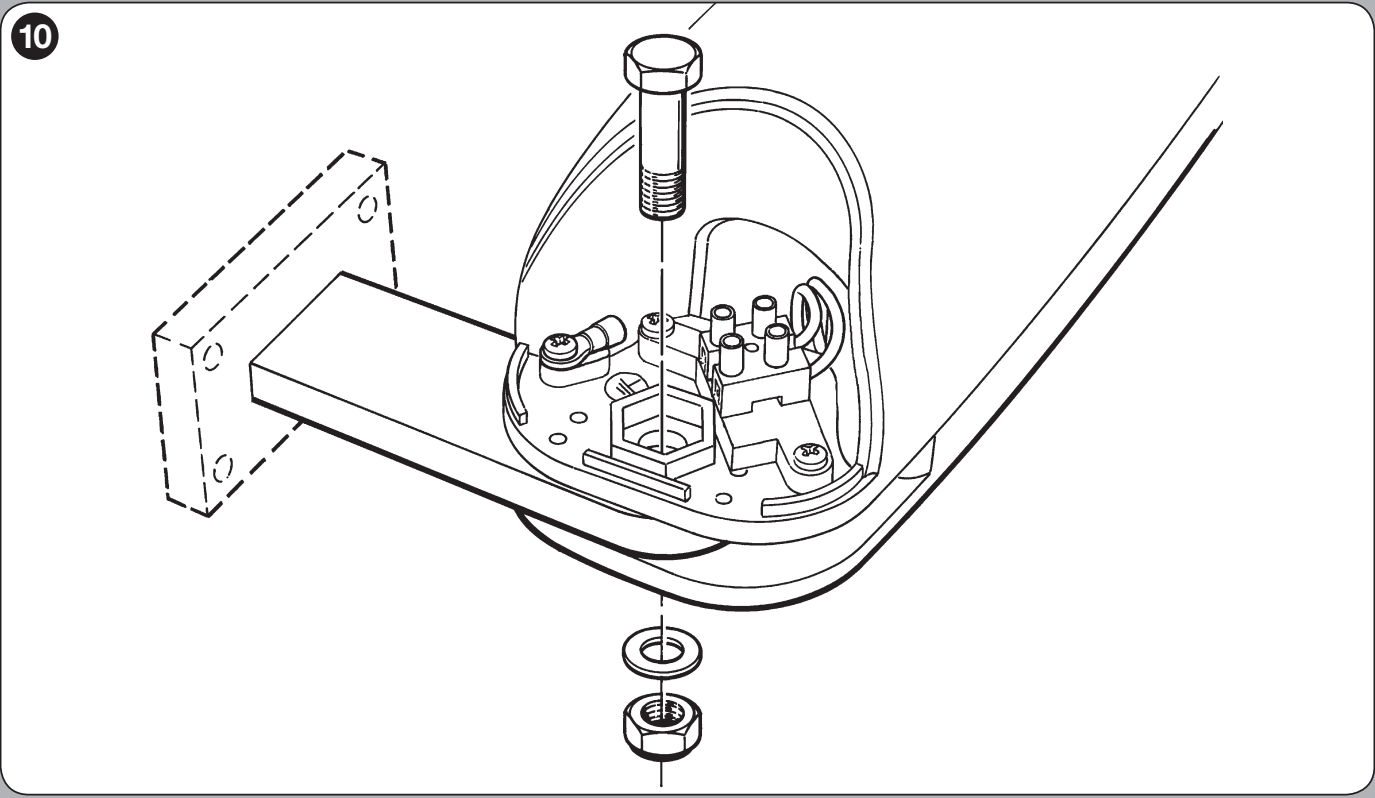

- Pievienojiet priekšējo daļu pie kronšteina ar komplektā iekļautajām detaļām, kā parādīts attēlā.
- Atbloķējiet motoru un pārbaudiet vārtu vērtnes kustību ar roku visā tās ceļā. Tās nedrīkst iestrēgt vai atsisties pret stabu.
III. Mehāniskās atdures
Piedziņā iepriekš uzstādītā regulējamā atdure nosaka atvēršanas pozīciju un var aizstāt atsevišķu vārtu atvēršanas atduri. Aizvēršanai nodrošiniet stingru mehānisko vārtu atduri. Abiem kustības gala stāvokļiem jābūt droši ierobežotiem; aizverot vārtus, nepaļaujieties uz virzuļa kāta gājiena gala stāvokli.
- Kad barošana ir atvienota, atbloķējiet piedziņu un atskrūvējiet atdures skrūvi.
- Ar roku atveriet vārtu vērtni līdz vajadzīgajai pozīcijai.

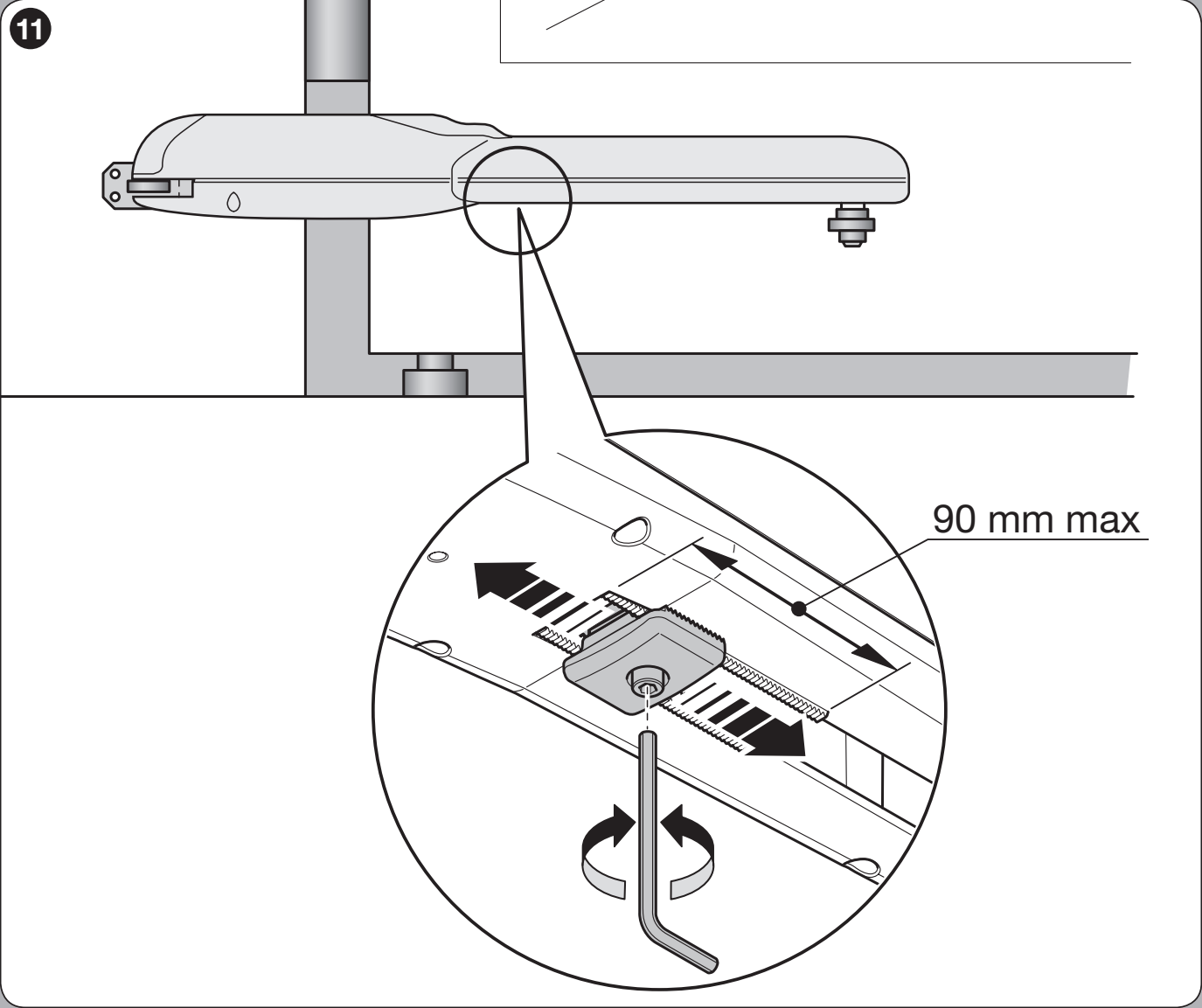

- Pārbīdiet atduri līdz tapai un pievelciet to. Ievērojiet izmēru maks. 90 mm attēlā redzamajā detaļā. Tas nav motora kopējais gājiens, kas ir 470 mm.
- Aizveriet vārtu vērtni ar roku, nofiksējiet motoru un tikai pēc tam veiciet pozīciju iestatīšanu.

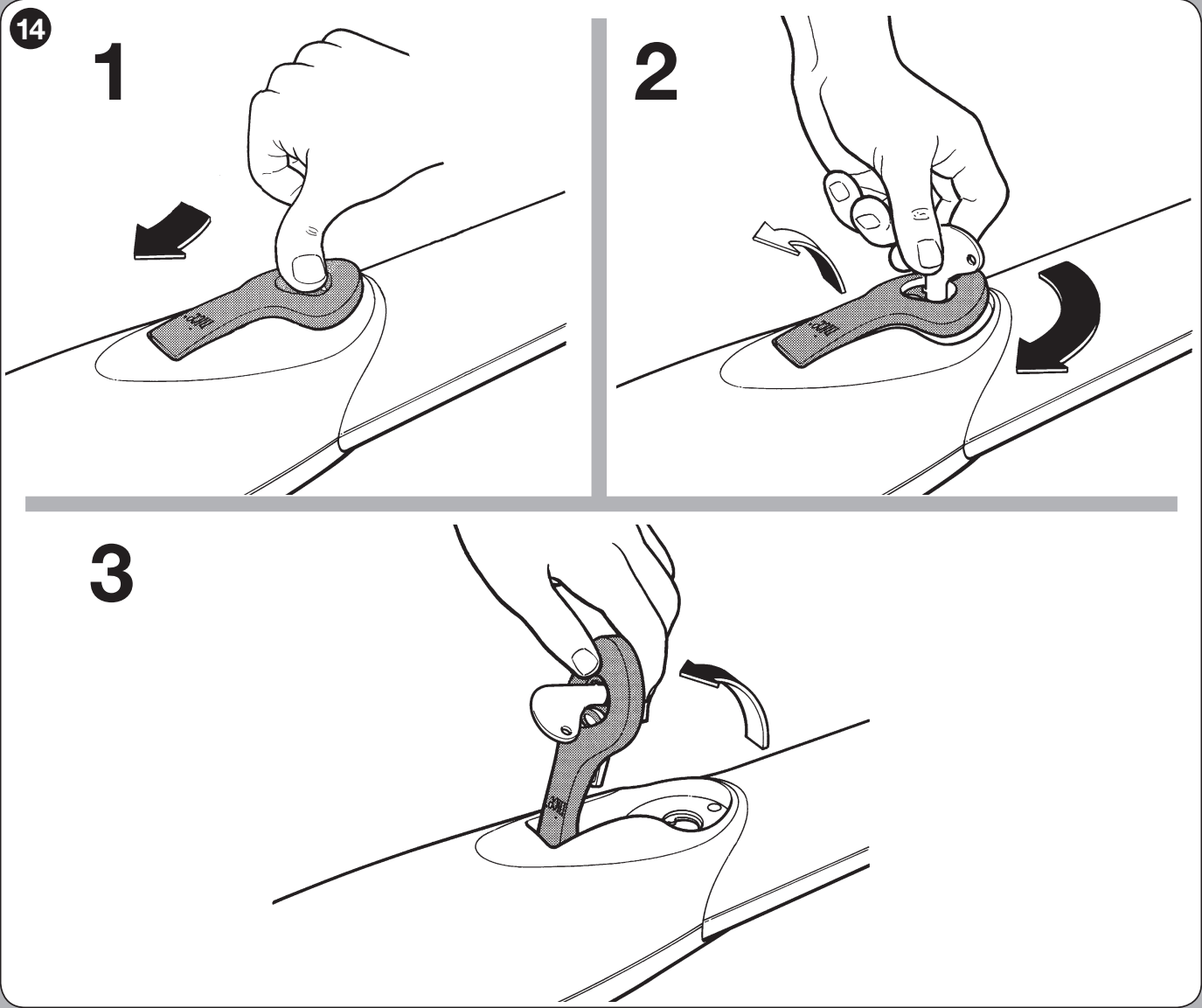

Manuāla atbloķēšana elektroapgādes pārtraukuma gadījumā
- Apturiet vārtus, atvienojiet barošanu un nostipriniet vārtu vērtni, lai tā pati nekustētos. Ja vārtiem ir elektriskā slēdzene, vispirms to atslēdziet.
- Pabīdiet slēdzenes vāciņu, ievietojiet atslēgu un pagrieziet to pulksteņrādītāja virzienā.
- Paceliet rokturi un vadiet tā kustību. Tagad vārtu vērtni var pārvietot manuāli.
- Lai atjaunotu sākotnējo stāvokli, nolaidiet rokturi, pagrieziet atslēgu pretēji pulksteņrādītāja virzienam, izņemiet to un aizveriet vāciņu. Pirms nākamās motorizētās kustības pārbaudiet, vai vārti ir nofiksēti.
Ja vārti ir vienīgā iebrauktuve īpašumā, jau montāžas laikā nodrošiniet piekļuvi atbloķēšanas mehānismam.

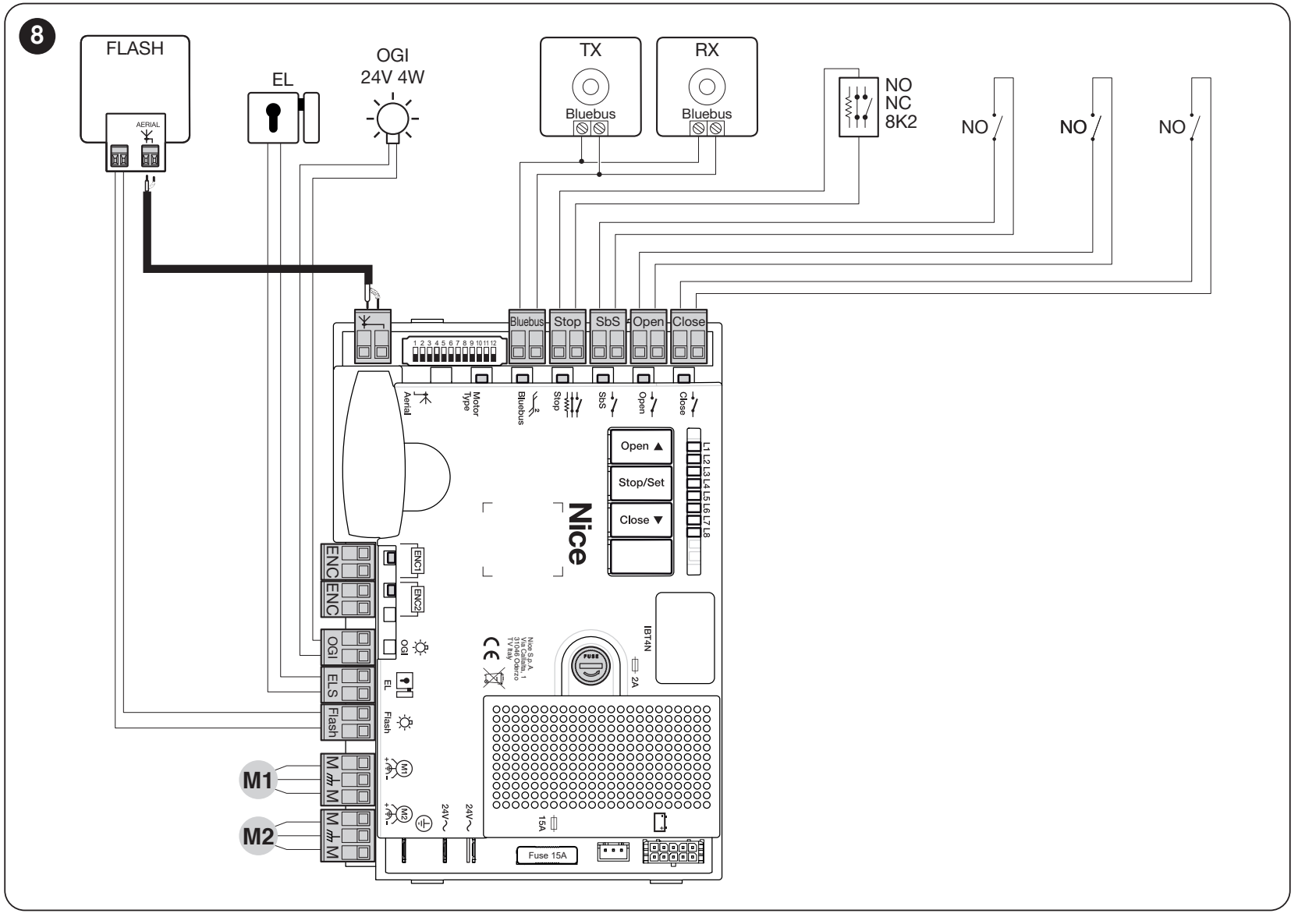

MC824HR30 elektroinstalācija
Atdaliet elektrotīkla vadus no signāla kabeļiem. Aizsargājiet kabeļus no ūdens un kustības, nostipriniet tos caurvadēs un atstājiet nepieciešamo rezervi. Barošanas pievadam jābūt aprīkotam ar atbilstošu aizsardzību un pilnīgas atvienošanas iespēju.
| Ķēde | Kabelis | Maksimālais garums |
|---|---|---|
| 230 V barošanas pievads vadības blokam | 3 × 1,5 mm² | 30 m |
| Katrs motors + enkoders | 3 × 1,5 mm² + 2 × 1 mm² vai 5 × 1,5 mm² | 10 m |
| BlueBUS | 2 × 0,5 mm² | 20 m; virs 20 līdz 40 m — 2 × 1 mm² |
| Signāllampa | 2 × 0,5 mm² | 20 m |
| Atslēgas slēdzis | 2 kabeļi 2 × 0,5 mm² | 50 m |
| Elektriskā slēdzene | 2 × 1 mm² | 10 m |
| Antena | RG58 | 20 m, ieteicams mazāk par 5 m |
Sīkāku informāciju, tostarp par garāku elektrotīkla pievadu, skatiet sadaļā MC824HR30 elektroinstalācija. Vadu krāsas pārbaudiet atbilstoši konkrētajam motoram; enkodera vadus nedrīkst pievienot motora izejai.
Savienojumi, polaritāte un fotocelulas
| M1/M2 un ENC1/ENC2 | Katram motoram ir atsevišķs motora un enkodera savienotājs. M2 atveras pirmais, M1 aizveras pirmais. Vienu motoru pievieno pie M2/ENC2. |
|---|---|

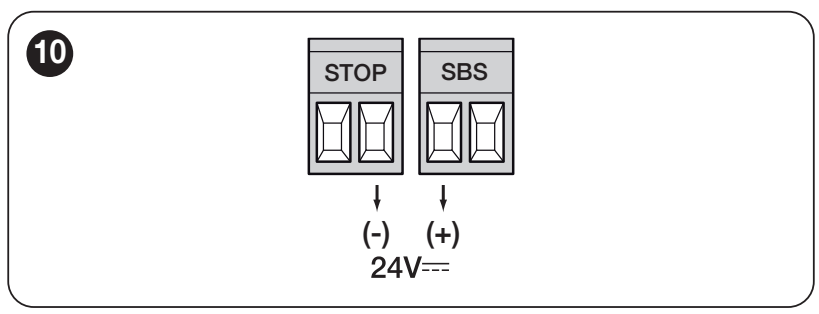

| Palīgbarošana | Kreisais kontakts SbS kontaktu pārī ir + (pluss), labais kontakts STOP kontaktu pārī ir − (mīnuss). 24 V DC −30/+50 %, ne vairāk kā 200 mA. |
| BlueBUS | Fotocelulu divvadu pieslēgums, bez polaritātes. Katram pārim jāiestata pareiza adrese atbilstoši tā funkcijai. |
| STOP | Apgūstama drošības ieeja NO, NC vai 8,2 kΩ; pieslēguma veidu izvēlas atbilstoši ierīcei. |
| SbS / OPEN / CLOSE | Bezpotenciāla NO komandas. Vadības ieejām nedrīkst pievienot ārēju spriegumu. |
| FLASH | 12 V DC / 21 W, piemērots ELDC. Pārbaudiet +/− izvietojumu atbilstoši konkrētās izejas un signāllampas marķējumam. |
| ELS / OGI | ELS ir 12 V AC / 15 VA, bez +/−. OGI 24 V / 4 W ir programmējama izeja; pieslēgumam jāatbilst izvēlētajai funkcijai. |
Plusa un mīnusa izvietojums attiecas uz palīgbarošanu pie norādītajiem kontaktiem; tā nav instrukcija ieeju pārvienošanai. BlueBUS, enkoderam un bezpotenciāla kontaktiem šāds +/− sadalījums nav paredzēts.
Pašreizējai konfigurācijai izmantojiet, piemēram, EPMB fotocelulas. Citas iespējas ir EPSB, EPLB un F210B. Bezvadu EPMOW nepieciešams interfeiss IBW. Pieslēguma shēma un adreses norādītas sadaļā BlueBUS.
MC824HR30 pirmā palaišana
1. Pareizā motora izvēle

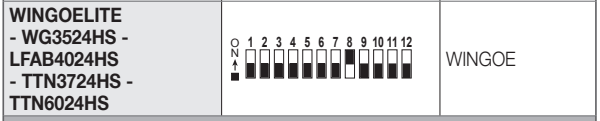

Kad barošana ir atvienota, iestatiet WG3524HS Motor Type: DIP 8 ON, pārējie DIP 1–7 un 9–12 OFF. Tas nav L1–L8 funkciju iestatījums.
2. Ierīču apguve
- Pārbaudiet motora/enkodera savienotājus, gala stāvokļu ierobežotājus un drošības ierīču darbību. Ieslēdziet barošanu.

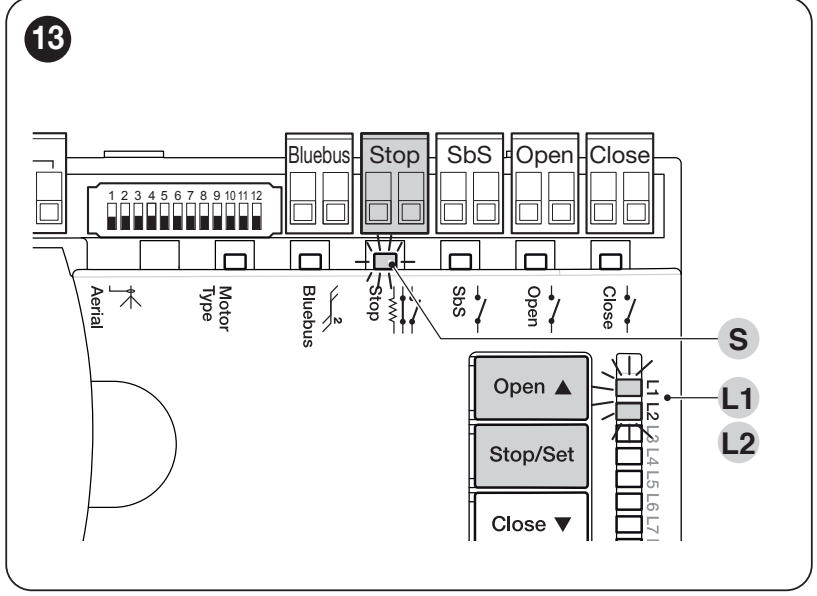

- Turiet nospiestas Open + Stop/Set. Kad pēc aptuveni 3 sekundēm L1 un L2 sāk ātri mirgot, atlaidiet pogas.
- Uzgaidiet, līdz process ir pabeigts. STOP LED indikatoram jādeg, bet L1/L2 indikatoriem jānodziest. Pēc drošības ierīces maiņas atkārtojiet apguves procedūru.
3. Automātiska pozīciju apguve
- Turiet nospiestas Stop/Set + Close, līdz pēc aptuveni 5 sekundēm L3/L4 sāk ātri mirgot. Atlaidiet pogas.
- Novērojiet visu kustības ciklu: lēni aizveras M1, pēc tam M2, lēni atveras M2 un M1, un visbeidzot abi vārti ātri aizveras.
- Ja virziens vai secība nav pareiza, apturiet apmācību ar pogu Open vai Close un atvienojiet barošanu. Tehniķis izlabos motora kustības virzienu; ja secība ir sajaukta, samainiet vietām gan motoru, gan attiecīgos enkodera savienotājus. Ja ir tikai viens motors, to pieslēdz pie M2/ENC2.
- Kad process ir pareizi pabeigts, L3/L4 nodziest. Ja nostrādā PHOTO/STOP un iedegas L1, novērsiet cēloni un atkārtojiet apmācību.
Manuālā un jauktā apmācība, palēnināšanas pozīcijas un precīzi koriģēšanas norādījumi pieejami MC824HR30 pozīciju rokasgrāmatā. Pirms nodošanas veiciet pilnu pārbaudi, nevis tikai vienu veiksmīgu vārtu kustības ciklu.
Iestatījumi un tālvadības pultis
Automātisko aizvēršanu, pauzes ilgumu, ātrumu, spēku un citas funkcijas iestatiet saskaņā ar MC824HR30 programmēšanas norādījumiem. Nepalieliniet spēku, lai kompensētu vārtu mehānisma smagu gaitu. Pēc izmaiņām atkārtoti veiciet drošības pārbaudes.
Vadības blokam nepieciešams radio uztvērējs. Pašreizējos komplektos ir OXIBD un MYGO4. Divvirzienu saziņai ar OXIBD piemērots ir ON3EBD. Var atstāt OXI ar atbilstošām tālvadības pultīm; OXILR nepieciešamas tālvadības pultis no saimes ONE LR.
Citas pieejamās iespējas ir INTI2, ON2E, FLO2RE un NICEWAY; izvēlieties atbilstoši uztvērējam un tā kodēšanas saimei. Ar frekvenci vien nepietiek, lai garantētu saderību. Savienošanu pārī veiciet saskaņā ar uztvērēja un antenas rokasgrāmatu.
OXIBD gadījumā pievienojiet ārējo antenu tieši pie uztvērēja antenas spailēm. Ievērojiet koaksiālā kabeļa centrālā vadītāja un ekranējuma marķējumu; tas nav +/− barošanas pieslēgums.
Papildaprīkojuma pievienošana
| Signāllampiņa | ELDC attiecīgajai līdzstrāvas izejai. WLT pieslēdziet tikai tādam spriegumam un funkcijai, ko atbalsta tā rokasgrāmata; nepieslēdziet tieši pie 230 V. |
|---|---|
| Fotostari | EPMB un citas saderīgas BlueBUS ierīces. |
| Kronšteini | PLA6 ja nepieciešams pagarināt aizmugurējo stiprinājumu; PLA8 priekšējam stiprinājumam ar skrūvēm. |
| Apkopes saskarne | IBT4N un OVIEW profesionālai iestatīšanai un diagnostikai. |
Darbība elektroapgādes pārtraukuma laikā
MC824HR30 atbalsta NICE PSS324 rezerves akumulatoru. Vecākais modelis PS324 tiek pieslēgts, izmantojot CABLA11 un šajā gadījumā funkcijai Standby jābūt izslēgtai. Izvēloties aizstājēju, vienmēr norādiet precīzu vadības bloka un akumulatora apzīmējumu.
Pieslēgšanu veiciet, atvienojot gan elektrotīkla barošanu, gan akumulatoru. Darbības ilgums ir atkarīgs no akumulatora stāvokļa un vārtu noslodzes. Plašāka informācija pieejama MC824HR30 rezerves barošanas sadaļā; bez akumulatora ir pieejama manuāla atbloķēšana.
Ja vārti nedarbojas pareizi
| Pazīme | Ko pārbaudīt |
|---|---|
| Motors nekustas | Pārbaudiet vadības bloka barošanu, vai nav ieslēgta atbloķēšana, STOP un fotostarus; pēc pārslodzes izraisītas apstāšanās ļaujiet motoram atdzist un novērsiet cēloni. |
| Vārtu vērtnes kustas nepareizā secībā | M2/ENC2 atveras pirmais, M1/ENC1 aizveras pirmais; pārbaudiet un veiciet izmaiņas tikai tad, kad barošana ir atvienota. |
| Apstājas vai maina kustības virzienu | Pārbaudiet, vai nav šķēršļu vai vēja ietekmes, vai eņģes nerada pretestību, fotostarus, atdures un enkodera savienojumu. |
| Mirgo L1/L2 vai L3/L4 | Ierīču vai kustības pozīciju apgūšana vēl nav pabeigta; rīkojieties saskaņā ar attiecīgo procesa posmu. |
| Signāllampiņa ziņo par kļūmi | MC824HR30 diagnostikas tabula skaidro mirgošanas reižu skaitu un atbilstošo reakciju. |
Parastas kļūmes gadījumā atiestatīšana nav pirmais risinājums. Iestatījumu dzēšanas gadījumā ierīces pozīcijas jāapgūst no jauna un jāpārbauda drošība; radio tālvadības pultis atsevišķi pārvalda uztvērējā.

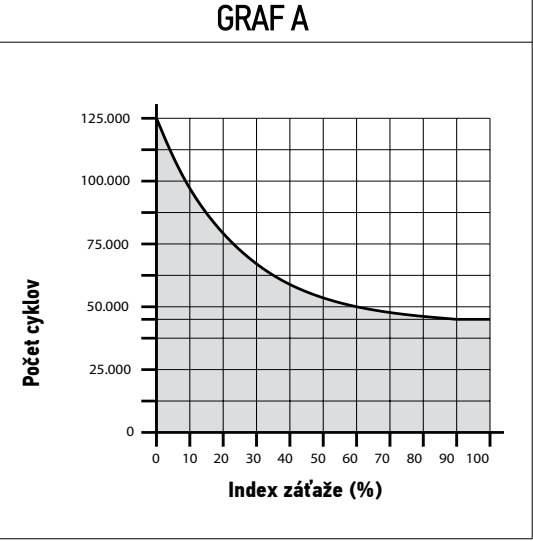

Aptuvenais kalpošanas laiks
Saskaitiet attiecīgos indeksus, nepārsniedzot vārtiem atļautos izmērus. Papildu faktorus ņemiet vērā, ja to ietekmes varbūtība pārsniedz 10 %. Diagrammā norādīts aptuvenais ciklu skaits, veicot regulāru apkopi; tas nav garantijas termiņš vai gadu skaits.
| Faktors | Indekss |
|---|---|
| Vārtu vērtne, kas sver vairāk par 100 kg un līdz 200 kg | 10 % |
| Garums 1–2 m | 10 % |
| Garums virs 2 līdz 3 m | 20 % |
| Virs 40 °C / zem 0 °C vai mitrums virs 80 % | 20 % |
| Pilns vārtu vērtņu aizpildījums | 15 % |
| Vējaina vide | 15 % |
Izvēloties, joprojām jāiekļaujas pieļaujamā garuma un svara diagrammā. Kalpošanas ilguma indekss neļauj izvēlēties smagāku vai garāku vērtni.
Pārbaudes, drošība un apkope
Tehniķis pārbaudīs visu vārtu kustības ceļu, atdures, atbloķēšanu, fotocelulas, STOP pogu un trieciena spēkus. Veicot motora rokasgrāmatā norādīto manuālo pārbaudi, 390 N ir augšējā manuālās kustības pārbaudes robeža, nevis trieciena spēka mērķa iestatījums. Viņš nodos lietošanas instrukciju un parādīs, kā droši atbloķēt mehānismu.
Pārbaude jāveic ne retāk kā reizi 6 mēnešos, intensīvas lietošanas gadījumā — biežāk. Saskaņā ar instrukciju pārbauda kronšteinus, skrūves, koroziju, eņģes, gliemežskrūves stāvokli un eļļošanu, kabeļus, atdures un visas aizsargierīces. Pirms apkopes atvienojiet barošanu un akumulatoru.
Vārtu kustības laikā neatrodieties vērtņu kustības ceļā. Glabājiet vadības ierīces bērniem nepieejamā vietā un nevadiet vārtus, ja nevarat pārredzēt caurbrauktuvi. Ja vārtu vērtnē ir iebūvēti vārtiņi, to atvēršanai jābloķē piedziņas ieslēgšana. Darbības traucējumu gadījumā izslēdziet automātiku un izsauciet servisu; nepārslēdziet aizsargierīces.

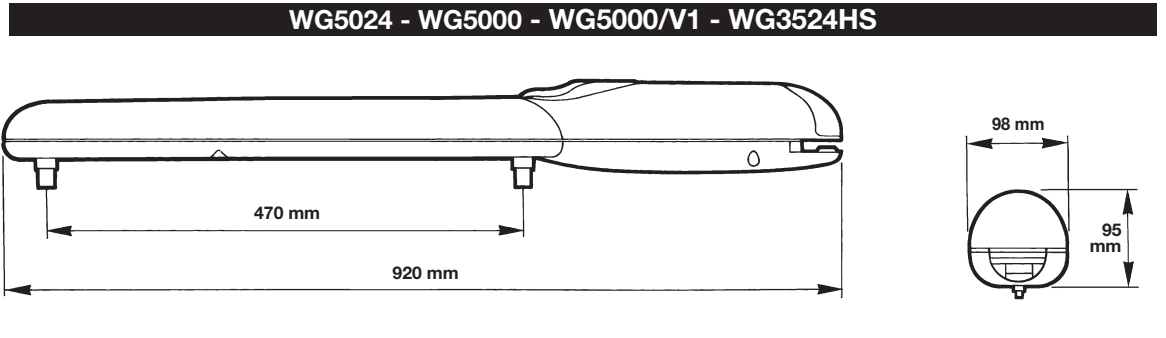

WG3524HS tehniskie parametri
| Modelis | NICE WINGO WG3524HS |
|---|---|
| Motors | 24 V DC; nav paredzēts tiešam 230 V pieslēgumam |
| Spēks | Maks. 1 500 N, nominālais 650 N |
| Ātrums | 0,040 m/s bez slodzes; aptuveni 10 s / 90° bez paātrināšanas un palēnināšanas standarta montāžas gadījumā |
| Jaudas patēriņš / strāva | Maks. 120 W / 5 A; nominālā jauda 72 W / 3 A |
| Cikls | Līdz 30 cikliem/h pie nominālā spēka |
| Gājiens | 470 mm |
| Aizsardzības pakāpe | IP44 |
| Darba temperatūra | −20 līdz +50 °C |
| Izmēri | 920 × 98 × 95 mm |
| Svars | 6 kg |
Palīdzēsim izvēlēties, ņemot vērā izmērus, svaru, aizpildījumu, lietošanas biežumu un eņģu novietojumu. Sazinieties ar mums un nosūtiet šos datus un montāžas vietas fotoattēlu.
Montāžas instrukcija PDF formātā
